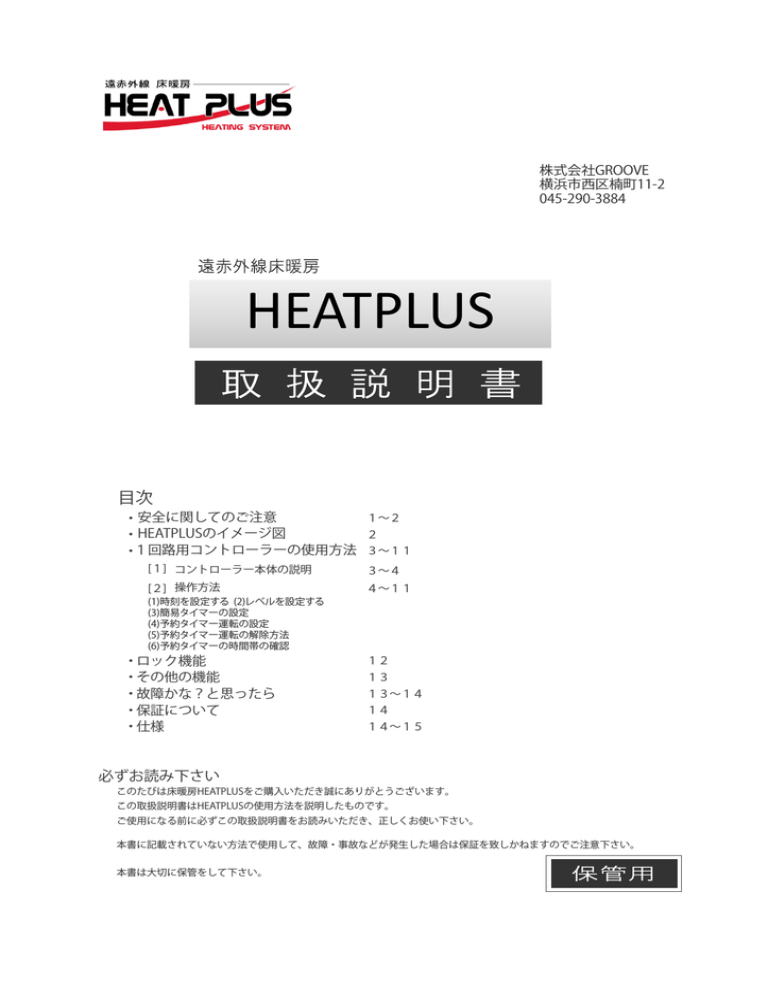

コントローラー UTH-JP C1(1回路)取扱説明書

コントローラー UTH-JP C1(1回路)取扱説明書
株式会社GROOVE
横浜市西区楠町11-2
045-290-3884
HEATPLUS
目次
1∼2
・安全に関してのご注意
2
・HEATPLUSのイメージ図
1回路用コントローラーの使用方法
3∼11
・
[1] コントローラー本体の説明
[2] 操作方法
(1)時刻を設定する (2)レベルを設定する
(3)簡易タイマーの設定
(4)予約タイマー運転の設定
(5)予約タイマー運転の解除方法
(6)予約タイマーの時間帯の確認
・ロック機能
・その他の機能
・故障かな?と思ったら
・保証について
・仕様
3∼4
4∼11
12
13
13∼14
14
14∼15
必ずお読み下さい
このたびは床暖房HEATPLUSをご購入いただき誠にありがとうございます。
この取扱説明書はHEATPLUSの使用方法を説明したものです。
ご使用になる前に必ずこの取扱説明書をお読みいただき、正しくお使い下さい。
本書に記載されていない方法で使用して、故障・事故などが発生した場合は保証を致しかねますのでご注意下さい。
本書は大切に保管をして下さい。
下記に記載された内容は、製品を正しくご使⽤用頂き、お使いになる⽅方や他の⼈人々への危害や損害を未然に防⽌止
するためのものです。
いずれも安全に関する⾮非常に重要な内容ですので、必ずお守り下さい。
警告
人が死亡したり重大なケガを負う可能性が想定される内容
注意
人が障害を負ったり物的な損害が発生する可能性が想定される内容 警告
● 低温やけどにご注意ください。
⽐比較的低い温度度でも⻑⾧長時間⽪皮膚が同じ場所に触れていると低温やけどの恐れがあります。時々⾝身体を動かすなど、
ご注意ください。また、通電状態のまま直接床の上で就寝しないで下さい。
「乳幼児・お⼦子様・お年年寄り」、「ご⾃自分で床暖房の設定が出来ない⽅方」「眠気を
誘う薬(睡眠薬・⾵風邪薬など)を使⽤用されている⽅方」、「深酒をされた⽅方」「疲労
の激しい⽅方」「⽪皮膚感覚の弱い⽅方・⽪皮膚の弱い⽅方」は特に注意が必要です。
● 熱こもりにご注意ください。
床暖房を使⽤用している床の上に布団を敷いて就寝することは熱がこもりやすくなってしまい、⼤大変危険ですのでお
やめください。クッション・座布団・⽑毛⾜足の⻑⾧長い絨毯・⾜足の無いソファも⻑⾧長時間置いていると放熱を妨げて熱こも
りの原因になります。
置かれたものの直下が⾼高温となりやけど
の危険性があります。また、床材・家具
の変形・変⾊色の危険性もあります。
HEATPLUSを寝室で使⽤用される場合、就
寝時には電源をお切切りください。
● 分解・修理理・改造をしないでください。
● 床暖房の敷かれている床材に釘を打ち込んだり刃物を差し込まないでください。
● スプレー、ライター、マッチ等を床暖房を使⽤用している床に置かないでください。
感電、⽕火災、爆発、故障の可能性があります。
● コントローラーに⽔水をかけないでください。
● 床暖房が敷かれている床に⽔水をかけないでください。飲み物などをこぼしてし
まった場合は⻑⾧長時間放置しないでください。
感電、故障のの恐れがあります。この場合は速やかにブレーカーを切切って
業者の点検を受けてください。万が⼀一、⽔水害が発⽣生した場合も同様です。
1
注意
● コタツ、電気カーペットなど床の温度度を上昇させる暖房器具と同時に使⽤用しない
で下さい。
床⾯面を暖める暖房を同時に使⽤用しないで下さい。ファンヒーターも直接温⾵風が床に当たらない様にお使い下さい。
床材の変形・変⾊色の原因になります。また、床の温度度が⾼高温となり危険です。
● 万⼀一使⽤用中に温度度が異異常に熱くなったと感じたときは電源及びブレーカーを切切っ
てください。
速やかに施⼯工業者の点検を受けてください。
● ⽊木製家具・ピアノなど、熱の影響で変形するようなものは置かないでください。
ピアノを床暖房の上に置くと調律律が狂う可能性があります。
● ⻑⾧長期旅⾏行行など、使⽤用しない期間が⻑⾧長い場合は必ずブレーカーを切切ってください。
万⼀一故障していた場合の事故を未然に防ぐためです。
● HEATPLUSの本体同⼠士には3〜~4cm程度度暖まらない部分が出来ます。
床材を施⼯工する際の釘・接着材を使うためです。本体の間の3〜~4cm程度度の温度度ムラは不不具合ではありません。
下図はリビング・ダイニング・キッチンへの施⼯工例例です。下図では、リビング・ダイニングは2回路路⽤用のコン
トローラーで制御、キッチンは1回路路⽤用のコントローラーで制御しています。
様々な箇所への施⼯工が可能ですので、必ずしも下図の通りではありません。施⼯工業者から床暖房施⼯工箇所や取
扱いの説明を受けてください。
コントローラー
分電盤
リビング
ダイニング
コントローラー
2
キッチン
1回路用コントローラーの使用方法
[1]コントローラー本体の説明
(1)各ボタンについて
②「▲」ボタン
⑤「時」ボタン
Temperature Controller
⑥「簡易易タイマー
⑦「設定モード」
段階
時計
タイマー
AM
PM
⼊入
切切
運転
解除
設定
CH 1
確認
12
⑧「セット」
設定モード
ボタン
④「ロック」ボタン
0
簡易易タイマー
(分)
6
ボタン
③「▼」ボタン
時
18
・分」ボタン
ロック
①「運転・停⽌止」ボタン
点検
運転・停⽌止
セット
①「運転・停⽌止」ボタン
電源をON・OFFします。
②「▲」ボタン
設定レベルを上げるときに使います。
③「▼」ボタン
設定レベルを下げるときに使います。
④「ロック」ボタン
スイッチをロックするときに使います(3秒⻑⾧長押し。解除も3秒⻑⾧長押し)。
⑤「時」ボタン
現在時刻や予約タイマーの時間を合わせるときには【時】を進みます。
⑥「簡易易タイマー・分」ボタン
通常には押すごとに30分単位にして8時間までOFFタイマーを設定できます。
(電源OFFの10秒前にブザーが鳴って予告します。)
現在時刻や予約タイマーの時間を合わせるときには【分】を進みます。
⑦「設定モード」ボタン
スイッチを押すごとに時計、予約タイマーの運転、解除、設定、確認順にモードが選択できます。
⑧「セット」ボタン
設定モードからの設定内容を確定します。
● 床暖房の運転に必要な設定値は記憶されますので、⼀一度度設定すれば毎⽇日の運転は「運転・停⽌止」ボタンをタッチするだけです。
● 設定温度度レベルの変更更は、本製品表⾯面のスイッチにより簡単に設定できます。
通常の表⽰示はヒーター温度度レベルもしくは通電率率率の動作段階を表⽰示し、本製品のスイッチ操作により各設定値を設定できます。
3
(2)ディスプレイ表⽰示について
(2)ディスプレイ表⽰示について
中央の液晶ディスプレイは主に下図の状態を表⽰示しています。
通電状態表⽰示:
⼀一定間隔で通電がONとOFFされます。
※OFFの場合はOFと表⽰示。
現在の状態を表⽰示します。
レベル表⽰示:
数字とバーグラフ(8段階)で、設定
しているレベルを表⽰示します。
予約タイマー表⽰示:
時計表⽰示・設定状態表⽰示:
現在時刻や設定の状態を表⽰示しま
運転する時間帯をあらかじめ設定するこ
とが可能です。その状態が表⽰示されます。
段階
す。各種の機能を設定する際には
その状態が表⽰示されます。
0
ーコードが表⽰示されます。
CH 1
18
AM
⾳音・ロック表⽰示:
消⾳音やチャイルドロックの設定状態が表
⽰示されます。
6
エラー表⽰示:
不不具合があるとこのエリアにエラ
運転
12
点検
上図はレベル5で通常運転している状態を表⽰示しています。
[2]操作⽅方法
(1)時刻を設定する
初めてご使⽤用するとき、⻑⾧長時間使⽤用していなかったとき(⻑⾧長時間ブレーカーを切切っていたとき)は、時刻の設
定をしてください。
①「運転・停⽌止」ボタンに触れて電源を⼊入れます。
②「設定モード」ボタンを4回押して、「時計」設定モードにします。
③「時」ボタンで時間を設定します。
④「簡易易タイマー(分)」ボタンで分を設定します。
※12時間表⽰示です。時刻の右に「AM」「PM」が表⽰示されます。
⑤時間・分を設定後、時刻表⽰示が点滅していますが3秒程度度で確定して点灯になります。
③時間の設定をします。
Temperature Controller
時
12
設定モード
ドにします。時刻表⽰示の右上
CH 1
セット
6
AM
④分の設定をします。
②4回押して「時計」設定モー
①電源を⼊入れます
0
時計
18
簡易易タイマー
(分)
段階
ロック
運転・停⽌止
に「時計」が表⽰示されます。
4
(2)レベルを設定する
「▲」ボタンと「▼」ボタンでレベルを上げ下げします。レベルを⾼高くすると”より暖かく”、レベルを低くす
ると”より寒く”なります(出⼒力力が弱まる)。
①「▲」ボタンを押すとレベル
が1段階ずつ上がります。
レベルを上げると”より暖かく”
なります。
Temperature Controller
時
段階
0
簡易易タイマー
(分)
18
CH 1
6
AM
②「▼」ボタンを押すとレベル
運転
12
設定モード
ロック
が1段階ずつ下がります。
レベルを下げると”より寒く”
なります(出⼒力力が弱まる)。
セット
運転・停⽌止
上図は4ページの時刻設定の際のレベル3から、「▼」ボタンを1回押してレベル2に下げた状態です。
通電状態表⽰示がONと表⽰示されていますが、床暖房への出⼒力力(通電)が遮断されている状態です。この表⽰示は
ONとOFを繰り返すたびに変わります。
レベル5以上で稼働させた場合は、安全措置のため90分を経過すると⾃自動的にレベル2に設定が変更更されま
す。
(3)簡易易タイマーの設定
電源が⾃自動的に切切れるまでの時間を設定することが出来ます。
通常運転から「簡易易タイマー(分)」ボタンを押すと、1回押すたびに電源が切切れるまでの残り時間が30分
単位で増えていきます。最⼤大8時間まで設定が可能です。
「簡易易タイマー(分)」ボタンを
押すと、時刻表⽰示が残り時間表⽰示
に切切り替わります。
Temperature Controller
時
段階
1回押すたびに30分ずつ残り時
間が増えていき、最⼤大8時間まで
設定が可能です
簡易易タイマー
(分)
0
タイマー
18
マー」の⽂文字が表⽰示されます。
CH 1
6
残り時間表⽰示の上には「タイ
運転
12
設定モード
セット
ロック
運転・停⽌止
上の図は2時間30分後に電源が切切れる設定をした状態です。
分単位で残り時間は減っていき、残り時間が無くなると電源が切切れます。
途中で簡易易タイマー設定を解除したい場合は、「簡易易タイマー(分)」ボタンを押して、08:00を超える
と通常運転に戻ります(左上の「タイマー」の表⽰示が無くなります)。電源を⼊入れなおすことでも簡易易タイ
マーはリセットされます。
また、簡易易タイマーは予約タイマーより優先されますので、予約タイマー運転をしてる時に簡易易タイマー設定
をすると、予約タイマーは⼀一時的に解除されます。
5
(4)予約タイマー運転の設定
予約タイマー運転は設定された時間帯だけ床暖房を稼働させる機能です。⼀一⽇日で5つの時間帯に設定が可能で
す。
※電源が切切れている状態から⾃自動で電源が⼊入るものではありません。電源が⼊入っている状態で設定した
時間帯だけ床暖房を稼働させる機能です。
設定されていない時間帯は、コントローラーの電源は⼊入っていても床暖房は稼働せず「通電状態表⽰示」は継続
してOFになります。
①「設定モード」ボタンを2回押して、「(予約タイマー)設定」モードにします。時刻表⽰示の右下に
「設定」が表⽰示されます。
②次に「セット」ボタンを押します時刻表⽰示が「--:--」に変化して、時刻表⽰示の左に「⼊入」が点
滅します。
③「時」ボタンと「分」ボタンで床暖房が稼働し始める時間を設定します。
①「設定モード」ボタンを2回
Temperature Controller
押します。
段階
0
簡易易タイマー
(分)
⼊入
ます。
設定
12
時刻表⽰示の左に「⼊入」の⽂文字
が点滅で表⽰示されます。
CH 1
6
②「セット」ボタンを1回押し
時
18
時刻表⽰示の右下に「設定」の
⽂文字が表⽰示されます。
設定モード
ロック
セット
運転・停⽌止
上の図は床暖房が稼働する時間を設定する前の状態です。
Temperature Controller
③「時」と「分」ボタンで床暖
時
段階
房が稼働し始める時間を設定
します。
0
AM
CH 1
6
⼊入
18
簡易易タイマー
(分)
設定
12
設定モード
セット
ロック
運転・停⽌止
上の図は床暖房が稼働する時間を⼊入⼒力力した状態です。朝5時30分から床暖房が稼働する設定です。
この後、「セット」ボタンを押すと稼働開始時間が確定して次のページの図の様に時刻表⽰示が「--:
--」と変わり、時刻表⽰示の左に「切切」が点滅表⽰示されて床暖房の稼働が終了了する時間設定に進みます。
6
④「セット」ボタンを押して稼働開始時間を確定すると、再び時刻表⽰示が「--:--」に変化して、時刻
表⽰示の左に「切切」が点滅します。床暖房の稼働を終了了する時間設定に進みます。
⑤「時」ボタンと「分」ボタンで床暖房が稼働を終了了する時間を⼊入⼒力力します。
Temperature Controller
⑤「時」と「分」ボタンで床暖
房が稼働を終了了する時間を設
時
段階
定します。
CH 1
設定
12
同時に時刻表⽰示の左に「切切」
の⽂文字が点滅で表⽰示されて、
18
切切
と稼働開始時間が確定します。
6
④「セット」ボタンを1回押す
0
簡易易タイマー
(分)
設定モード
ロック
稼働を終了了させる時間の設定
に進みます。
セット
運転・停⽌止
上の図は床暖房が稼働する時間が確定して、稼働を終了了する時間を設定する直前の状態です。
Temperature Controller
時
段階
0
CH 1
6
PM
切切
18
簡易易タイマー
(分)
設定
12
設定モード
ロック
セット
運転・停⽌止
上の図は稼働を終了了する時間を⼊入⼒力力した状態です。この後で、「セット」ボタンで稼働終了了時間を確
定します。
⑥「セット」ボタンを1回押して稼働を終了了する時間を確定します。
Temperature Controller
時
て、稼働を終了了する時間を確
0
簡易易タイマー
(分)
CH 1
6
⼊入
定します。
18
⑥「セット」ボタンを1回押し
段階
設定
12
設定モード
セット
ロック
運転・停⽌止
上の図は稼働を終了了する時間が確定して、次の稼働時間帯の設定ができる状態になっている状態です。
予約タイマー表⽰示エリアには稼働する時間帯がグラフで表⽰示されます。
7
次の時間帯を設定する場合は①〜~⑥を繰り返します。最⼤大5つの時間帯の予約タイマー運転を設定でき
ます。
ここではこの時間帯だけで終了了させます。
⑦もう⼀一度度「セット」ボタンを押すと、「--:--」が点滅して予約タイマー設定が終了了します。
すぐに予約タイマー運転に切切り替わっています。
時刻が予約タイマー運転の時間帯の場合は通常運転で稼働してONとOFを繰り返します。
時刻が予約タイマー運転の時間帯以外の場合は、OF表⽰示となり稼働はしません。時刻の左には「切切」
が表⽰示されます。
Temperature Controller
時
段階
⑦もう⼀一度度「セット」ボタン
を押すと「--:--」が
0
簡易易タイマー
(分)
現在の時刻が予約タイマー
れて稼働します。
ONとOFが繰り返されま
す。
CH 1
運転
12
運転の時間帯の場合は時刻
表⽰示の左に「⼊入」が表⽰示さ
AM
6
⼊入
18
点滅後、すぐに予約タイマ
ー運転に切切り替わります。
設定モード
ロック
セット
運転・停⽌止
上の図は予約タイマー時間帯でのディスプレイ表⽰示です。ONとOFが切切り替わりながら稼働します。
予約タイマーはコントローラーの電源が⼊入っている状態でしか機能しません。電源が切切れた状態か予約
タイマー稼働開始時間に電源が⾃自動で⼊入るものではありません。
下の図は予約タイマー時間帯以外のため稼働していない状態です。
予約タイマーはAM5:30〜~PM4:15で設定しました。下図はPM10:06(22:06)で
時間帯以外ですので,時刻表⽰示の左には「切切」が表⽰示されて、通電状態表⽰示がOFになります。
Temperature Controller
時
段階
0
PM
CH 1
6
切切
18
簡易易タイマー
(分)
運転
12
設定モード
セット
ロック
運転・停⽌止
<ご注意>
HEATPLUSは熱こもりや低温やけどを防⽌止するために、レベル5以上で90分間以上稼働させると⾃自動的にレベル
2に設定変更更されます。予約タイマー運転でも同様の機能が働きます。起床時の暖かさを確保するためには就寝前に
レベル4に設定する⽅方法があります。また、⾃自動でレベル2に変更更された設定は、⼿手動で変更更が可能です。熱こもり
や低温やけどにご注意の上でお使い下さい。
8
(5)予約タイマー運転の解除⽅方法
解除には、⼀一時解除と全解除の⼆二つがあります。
・⼀一時解除・・・設定した時間帯以外に運転したい場合に、⼀一時的に予約タイマーを解除できます。
普段在住しない時間帯など、予約タイマー以外の時間帯に床暖房を使⽤用したい場合に
有効な機能です。
電源を⼊入れなおすと、予約した時間帯は復復旧します。
・全解除 ・・・設定した時間帯を完全に消去します。
⽣生活の時間帯が変わったなどで、新たな時間帯を設定する場合には、全解除が必要に
なります。
⼀一時解除とは異異なり、電源を⼊入れなおしても時間帯は復復旧しません。
◆⼀一時解除の⽅方法
①「設定モード」ボタンを1回押して、「解除」モードにします。時刻表⽰示の左下に「解除」が表⽰示され
ます。
②次に「セット」ボタンを1回押すと、「予約タイマー表⽰示」エリアの「CH-1」と時間帯表⽰示が消えて、⼀一時
的に予約タイマーが解除されます。通電表⽰示エリアのOFはONとOFを繰り返すようになります。
Temperature Controller
時
段階
押します。
右の図の様に時刻表⽰示の左下
に「解除」の⽂文字が現れます。
0
簡易易タイマー
(分)
PM
CH 1
6
切切
18
①「設定モード」ボタンを1回
解除
12
設定モード
ロック
セット
運転・停⽌止
Temperature Controller
時
段階
0
運転
12
すと、⼀一時解除になります。
6
PM
②「セット」ボタンを1回押
18
簡易易タイマー
(分)
設定モード
セット
ロック
運転・停⽌止
上の図は1時解除で稼働している場合の表⽰示です。時刻表⽰示の左下には「運転」の⽂文字が表⽰示されます。
「通電表⽰示エリア」はON・OFを繰り返します。「予約タイマー表⽰示エリア」は時間帯の表⽰示とCH-1の表
⽰示が消えます。
9
◆全解除の⽅方法
①「設定モード」ボタンを1回押して、「解除」モードにします。時刻表⽰示の左下に「解除」が表⽰示され
ます。
②次に「セット」ボタンを3秒間⻑⾧長く押してください。予約タイマーの設定はすべて消去されて、通常運
転になります。通電表⽰示エリアのOFはONとOFを繰り返すようになります。
Temperature Controller
時
段階
①「設定モード」ボタンを1回
押します。
切切
PM
18
に「解除」の⽂文字が現れます。
CH 1
6
解除
12
右の図の様に時刻表⽰示の左下
0
簡易易タイマー
(分)
設定モード
ロック
セット
運転・停⽌止
上の図は予約タイマー運転の時間帯以外で運転している場合を表しています。AM5:30〜~PM4:15で
予約タイマー運転が設定されており、上図はPM10:20(22:20)で時間帯以外ですので、時刻表⽰示
の左には「切切」が表⽰示されています。通電表⽰示エリアもOFが表⽰示されています。
Temperature Controller
時
CH 1
運転
12
予約タイマー運転の設定は
18
PM
⻑⾧長押しすると、⾳音がなって
全解除されます。
0
簡易易タイマー
(分)
6
②「セット」ボタンを3秒間
段階
設定モード
セット
ロック
運転・停⽌止
上の図は全解除して通常運転をしている場合の表⽰示です。時刻表⽰示の左下には「運転」の⽂文字が表⽰示されます。
「通電表⽰示エリア」はON・OFを繰り返します。「予約タイマー表⽰示エリア」は時間帯の表⽰示が消えますが、
真ん中の「CH-1」は表⽰示されます(⼀一時解除は「CH-1」が表⽰示されません)。
10
(6)予約タイマーの時間帯の確認
予約タイマーは分単位で設定が可能ですが、ディスプレイには⼤大まかな時間帯が表⽰示されているだけです。
予約タイマー運転で稼働させている場合は、「確認」モードで予約タイマーの時間帯の詳細確認ができま
す。
※予約タイマー運転を⼀一時解除している場合は時間帯の確認はできません。
※予約タイマー運転で稼働させている場合は、時間帯以外でも確認ができます。
①「設定モード」ボタンを3回押して、「確認」モードにします。時刻表⽰示の右下に「確認」が表⽰示され
ます。
②次に「セット」ボタンを押します。予約運転の始まる時刻が表⽰示され、時刻の左に「⼊入」が点滅します。
同時に「予約タイマー表⽰示エリア」の予約運転の始まる時間が点滅します。
③もう⼀一度度「セット」ボタンを押すと、予約運転が終わる時刻が表⽰示され、時刻の左に「切切」が点滅しま
す。同時に「予約タイマー表⽰示エリア」の予約運転が終わる時刻が点滅します。
複数の時間帯を設定している場合は、②・③を繰り返すことで予約した時間帯が確認できます。
④確認を終了了したら「セット」ボタンを2回押してください。時刻表⽰示が「--:--」の点滅に切切り替
わり、⾳音がなった後で通常運転に戻ります。
①「設定モード」ボタンを3回
②「セット」ボタンを1回押
時
⼊入
AM
CH 1
6
左に「⼊入」が点滅表⽰示され、
「予約タイマー表⽰示エリア」
0
簡易易タイマー
(分)
します。
予約運転開始時刻が表⽰示さ
れます。同時に時刻表⽰示の
段階
18
時刻表⽰示の右下に「確認」が
表⽰示されます。
Temperature Controller
確認
12
押します。
設定モード
ロック
の開始時間も点滅します。
セット
運転・停⽌止
③もう⼀一度度「セット」ボタン
を押すと、タイマー運転が
終了了する時刻を表⽰示します。
④時刻を確認後に「セット」
時
切切
PM
CH 1
6
点滅して、⾳音がなってから、
「確認」が終了了します。
0
簡易易タイマー
(分)
ボタンを2回押します。
時刻表⽰示「--:--」に
段階
18
⽰示エリア」には終了了時間が
点滅します。
Temperature Controller
確認
12
時刻表⽰示の左には「切切」が
点滅し、「予約タイマー表
設定モード
セット
ロック
運転・停⽌止
11
ロック機能
(1)ロックの設定
「ロック」ボタンを3秒間⻑⾧長押
Temperature Controller
時
CH 1
しします。
段階
⾳音がして「ロック」ボタンのみ
が⾚赤く点灯します。
0
簡易易タイマー
(分)
18
CH 1
6
AM
⼊入
運転
12
設定モード
ロック
セット
施錠のマークに変化します。
運転・停⽌止
施錠マークで「ロック」されたことがわかります。「ロック」ボタン以外のボタンはすべてロックされます。
(2)ロックの解除
Temperature Controller
時
CH 1
もう⼀一度度「ロック」ボタンを3
秒間⻑⾧長押しすると、⾳音がして
「ロック」ボタン以外のボタン
段階
が点灯して、ロックを解除しま
す。
0
AM
CH 1
6
⼊入
18
簡易易タイマー
(分)
運転
12
設定モード
セット
ロック
運転・停⽌止
12
開錠のマークに変化します。
その他の機能
[1]⾃自動レベルダウン機能
レベル5以上で90分間稼働させた場合、⾃自動的にレベル2に設定が下がります。
低温やけどや熱こもりなどを防⽌止するための機能です。
段階
段階
レベル5以上で90分間以上稼
0
働させると⾃自動的にレベル2に
運転
PM
CH 1
18
さがります。
6
CH 1
6
PM
18
0
運転
12
12
⾃自動でレベル2に変更更された設定は、⼿手動で変更更が可能です。熱こもりや低温やけどにご注意の上でお
使い下さい。
[2]消し忘れ防⽌止機能
連続して稼働させた場合、8時間以上経過すると⾃自動的に電源が切切れます。
※北北海道電⼒力力の「ホットタイム22ロング」「eタイム3」の利利⽤用を考えて、北北海道で使⽤用する場合はこの機能は使え
なくなっております。
故障かな?と思ったら
[1]コントローラーのエラー表⽰示
「ピー、ピー...」と⾳音が鳴ってディスプレイに「点検」の⽂文字が表⽰示され、その隣隣にエラーコードというものが表⽰示さ
れる場合があります。表⽰示をメモして電源をお切切りになり、速やかに施⼯工店・販売店・メーカーにご連絡をおとりください。
事故を防ぐための予防機能としてのエラー表⽰示です。電源をお切切りいただければすぐに事故が起きるなどの⼼心配はございま
せんのでご安⼼心ください。
※電源を切切ると「ピー、ピー...」の⾳音はしなくなります。
段階
エラー表⽰示
AM
S2、OHt、RtH、E01、E02、E
S1、ES2などが表⽰示されます。
CH 1
運転
12
点検
13
6
「点検」の横にR01、R02、RS1、R
18
0
[2]エラー表⽰示以外の不不具合
エラー表⽰示以外で「故障かな?と」思ったら、まずは電源を切切ったうえで下表をお読みください。
その上で、解決に⾄至らない場合は、速やかに施⼯工店・販売店・メーカーにお問い合わせを下さい。
状態
ボタン操作が利かない
知らないうちに止まった
想定される原因
停電が復旧されるまでお待ち下さい
ブレーカーがOFF
ブレーカーをONにしましょう
ロック機能
ロックを解除しましょう(16ページ)
上記以外
施工業者にお問い合わせ下さい。
タイマー設定
簡易タイマー設定がされていた可能性があります。再
度電源を入れて同じ状態にならなければ問題有りませ
ん。
連続運転
8時間連続運転されると止まります。電源を入れ直し
て下さい。
再度電源を入れて同じ状態になる場合は、施工業者に
お問い合わせ下さい。
レベルが高くなっていませんか。通常は4程度までの
使用で充分温まります。それ以上のレベルの場合は下
げてお使いください。
上記以外
レベル調整
暖まりすぎる
処置方法
停電
その他
レベル1でも暖まりすぎると感じる場合は施工業者に
お問い合わせください。
タイマー設定
予約タイマー設定で稼動するように設定されていない
時間帯は床暖房が稼動してません。この場合は時刻表
示の左に「切」の表示があります。予約タイマーの設
定を変更するか、一時解除をして下さい(予約タイ
マーの設定は6~11ページ及び15ページをお読み
下さい)。
室内環境・季節
窓の開けっ放し、旅行など長期間未使用のあとの帰宅
直後、厳寒期、など暖まるまで時間がかかる場合もあ
ります。
温度にムラがある
HEATPLUSの本体同士には3~4cm程度暖まらない部分
が出来ます。床材を施工する際の釘・接着材を使うた
めです。本体の間の5~6cm程度の温度ムラに関し
ては不具合ではございません。
その他
電源を入れてから20~30分以上経過してもまった
く暖まらない場合は施工業者へお問い合わせくださ
い。
暖まらない
保証について
この取扱説明書とは別に保証書が発⾏行行されます。保証書は施⼯工業者を通してご使⽤用になられる⽅方にお渡しいた
します。保証書が発⾏行行されていない場合は施⼯工業者にお問い合わせください。
システム仕様
[1]HEATPLUS本体
サイズ(幅×厚×長さ)
303㎜×0.5㎜以下×フリー
電圧
消費電力(定格)
AC 200V
200(W)/㎡(±10%)
(50/60HZ)
14
用途
床暖房用
[2]コントローラー
区分
項目
定格
HEATPLUSコントローラー1回路用
100V AC~200V AC
周波数
50Hz・60Hz
駆動方式
電子式
消費電力
約2.76W(DC12V、230mA)
負荷
回路数
1回路
2回路
容量
CH1:12A(抵抗性負荷)
CH1:12A、CH2:12A(抵抗性負荷)
出力電圧
表⽰示画⾯面
精密度度
機能
HEATPLUSコントローラー2回路用
定格入力電圧
100VAC~200VAC(入力電圧と同一)
ディスプレー
8色カラーLCD
時間精密度
週間最大偏差:±1分(0~30℃)
温度精密度
±1℃:30秒当たり1℃変化条件(delay option:20秒)
接点方式
リレー(OMRON:G5AC-1A-E)、両切り方式
接点定格容量
15A/125VAC、10A/250VAC(抵抗性負荷)/回路当たり
期待寿命(電気的)
10万回以上、15A/125VAC、10A/250VAC/回路当たり
過熱防止センサー
(コントローラ内部)
コントローラ内部の温度上昇を点検して80℃になると電源は遮断されてアラームに鳴る。(手動復帰でOFF/ON
します。)
リレー開閉数の確認
長時間リレーON・OFFによる寿命を確認(10万回)して交換可能。
リレー加熱温度
ヒューズ
リレーから高温(115℃)が発生するとヒューズが切れて過熱保護。
【RtH】の表示とともにアラームします。
安全装置
(性能)
リレーOPEN、
ショート
自動レベルダウン
切り忘れ防止
予約回数
過電圧、過電流などによってリレーの接点がOPEN、またはショートされると【RO】【RS】の表示とともにアラームしま
す。
レベル5以上で90分以上継続使用すると自動的にレベル2に設定変更されます。
連続8時間継続して使用した場合は自動で電源が切れます。
(ホットタイム22ロング・eタイム3(北海道電力)など電力会社のメニューによっては初期設定で解除しています)
最大5回/1日(1回:ON/OFFを1周期にする。)
タイマー
時間設定単位
簡易タイマー
ON・OFF
時間周期によって
外部ケース
その他
1分
30分単位で8時間まで設定可能。
設定した時間周期によりON/OFFされます。(1~60分調整)
ABS VH810 UL94 V-O(難燃性)
重さ
330g
寸法
116(W)×120(H)×25(D:埋設部分)
大気温度・湿度(使用条件)
-10℃~50℃、35℃のときに85%以下
15
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
