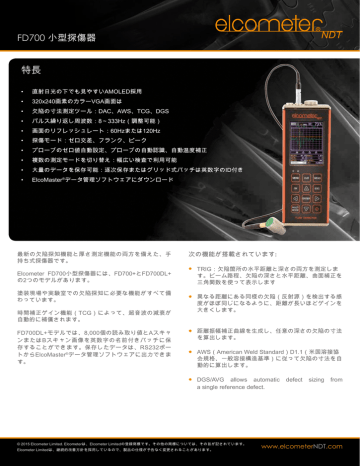

FD700 小型探傷器
特長
•
直射日光の下でも見やすいAMOLED採用
•
320x240画素のカラーVGA画面は
•
欠陥の寸法測定ツール:DAC、AWS、TCG、DGS
•
パルス繰り返し周波数:8~333Hz(調整可能)
•
画面のリフレッシュレート:60Hzまたは120Hz
•
探傷モード:ゼロ交差、フランク、ピーク
•
プローブのゼロ値自動設定、プローブの自動認識、自動温度補正
•
複数の測定モードを切り替え:幅広い検査で利用可能
•
大量のデータを保存可能:逐次保存またはグリッド式バッチは英数字のID付き
•
ElcoMaster®データ管理ソフトウェアにダウンロード
最新の欠陥探知機能と厚さ測定機能の両方を備えた、手
持ち式探傷器です。
Elcometer FD700小型探傷器には、FD700+とFD700DL+
の2つのモデルがあります。
塗装現場や実験室での欠陥探知に必要な機能がすべて備
わっています。
時間補正ゲイン機能(TCG)によって、超音波の減衰が
自動的に補償されます。
FD700DL+モデルでは、8,000個の読み取り値とAスキャ
ンまたはBスキャン画像を英数字の名前付きバッチに保
存することができます。保存したデータは、RS232ポー
トからElcoMaster®データ管理ソフトウェアに出力できま
す。
次の機能が搭載されています:
● TRIG:欠陥箇所の水平距離と深さの両方を測定しま
す。ビーム路程、欠陥の深さと水平距離、曲面補正を
三角関数を使って表示します
● 異なる距離にある同様の欠陥(反射源)を検出する感
度がほぼ同じになるように、距離が長いほどゲインを
大きくします。
● 距離振幅補正曲線を生成し、任意の深さの欠陥の寸法
を算出します。
● AWS(American Weld Standard)D1.1(米国溶接協
会規格、一般溶接構造基準)に従って欠陥の寸法を自
動的に算出します。
● DGS/AVG allows automatic
a single reference defect.
© 2015 Elcometer Limited. Elcometerは、Elcometer Limitedの登録商標です。その他の商標については、その旨が記されています。
Elcometer Limitedは、継続的改善方針を採用しているので、製品の仕様が予告なく変更されることがあります。
defect
sizing
from
www.elcometerNDT.com
FD700 小型探傷器
厚さ測定機能
モデルとコード番号
表示モード:
厚さ - 数値
Bスキャン(断面図)
Bスキャンと数値の組み合わせ
スキャンバー
膜厚
Aスキャン
探傷モード
測定モード¹
FD700およびFD700DL+
●
●
●
●
●
正半波、負半波、全波(RF)
TRIG、DAC、AWS、TCG、ゼロ交差、フランク、ピーク
PE、PETP(温度補正)、EE(ThruPaint™)、EEV、CT(膜厚)、PECT
測定頻度(厚さ測定モード)
手動:
スキャンモード:
スキャンバー
測定範囲²
1秒間に4回読み取り
1秒間に32回読み取り
1秒間に6回読み取り
PE:0.63~30480mm(0.025~1,200インチ)
PETP:0.63~30480mm(0.025~1,200インチ)
EE:1.27~102mm(0.050~4.000インチ)
EEV:1.27~25.4mm(0.050~1.000インチ)
CT:0.01~2.54mm(0.0005~0.100インチ)
PECT:0.63~30480mm(0.025~1,200インチ)
PECT:0.01~2.54mm(0.0005~0.100インチ)
測定精度²
±0.01mm(±0.001インチ)
分解能
0.01mm(0.001インチ)
速度の校正範囲
256~16000m/秒(0.0100~0.6300インチ/マイクロ秒)
その他の機能:³
高速スキャンモード
差分モード
制限値のアラームモード
Bスキャン表示速度
測定条件の設定
●
●
●
調節可能
出荷時に設定済み6件、ユーザー設定可能64件、PCに転送可能
ゲート
3個、開始点、停止点、幅、しきい値を調節可能
減衰
調節可能、インピーダンスマッチングで最適化
パルス発振器
ゲイン
タイミング制御
データの記録
校正のオプション
横波、200Vのパルス発振器2個、パルス幅を調節可能(spike、thin、wide)、50V昇圧で透
過率を上昇
自動、範囲110dBの範囲110dB、分解能0.2dBの自動調節
25MHzの高精度TCXO(温度補償水晶発振器)1回発振100MHzの低消費電力8ビットデジタイザ
ー
●
8000個、AスキャンとBスキャン画像、検査器の設定値
● 210000個、膜厚、肉厚、最大厚さと最小厚さ
● 連続データと表形式データ
● 英数字のバッチID
● OBSTRUCTは、到達不可能な部位を示す
一点式と二点式、音速と試料の材質
トランスデューサの認識
自動
Vパス補正(二振動子の路程誤差補正)
自動
プローブのゼロ値設定
自動
¹ PE:パルス・エコーモード、EE:エコー・エコー(ThruPaint™)モード。詳しくは
² 測定範囲と精度は、検査する材質と表面の状態、使用するトランスデューサによって異なります。
© 2015 Elcometer Limited. Elcometerは、Elcometer Limitedの登録商標です。その他の商標については、その旨が記されています。
Elcometer Limitedは、継続的改善方針を採用しているので、製品の仕様が予告なく変更されることがあります。
www.elcometerNDT.com
FD700 小型探傷器
探傷機能
探傷モード機能
自動校正
プローブの型
測定材質別音速一覧
縦波(垂直入射)または横波(斜角入射)
一振動子と二振動子接触型、遅延材付き、斜角
各材質を測定する縦波と横波の伝播速度
TRIG
ビーム路程、欠陥の深さと水平距離、曲面補正を三角関数で表示。斜角トランスデューサ
を使用。
DAC
距離振幅補正曲線を生成するために、最高8つの点を入力可能。基準点:-2、-6、-10、
(-6/-12)、(-6/-14)、(-2/-6/-10)dB。振幅を%DAC、dB、または%FSHで表示。
AWS
AWS D1.1(米国溶接協会規格、一般溶接構造基準)に従って欠陥の寸法を自動的に算
出。
AVG/DGS
プローブのデータを使って欠陥の寸法を自動的に算出。ユーザーが測定条件を64件設定・保存可能。
TCG
時間補正ゲイン。ダイナミックレンジ50dB、20dB/マイクロ秒、補正曲線生成用に最高8つの点を入力
可能。
探傷モード
ゼロ交差、フランク、ピーク
画面表示固定
現在の波形の表示を維持
ピーク記録
信号のピーク振幅を記録
パルス繰り返し周波数
8~333Hz。8、16、32、66、125、250、333Hz周期のいずれかを選択。
パルス幅
40~400ナノ秒。 40ナノ秒(spike)、80ナノ秒(thin)、400ナノ秒(wide)周期のい
ずれかを選択。
周波数帯
FD700+およびFD700DL+:広帯域1.8~19 MHz(-3dB)、FD700DL+:2MHz、5MHz、10MHzの3つの狭帯域
水平方向直線性
+/- 0.4% FSW
垂直方向直線性
+/- 1% FSH
増幅器直線性
+/- 1dB
振幅の測定
0~100% FSH、分解能1%
遅延
鋼測定用音速で0~999インチ(25375mm)
画面
1/4 VGA、AMOLED採用カラーディスプレイ
表示領域57.6 x 43.2mm(2.27 x 1.78インチ)
画面のリフレッシュレート
120Hz
単位(選択可能)
mmまたはインチ
バックライト
明るさ調整可能
●
繰り返し性と安定性のインジケーター
電源
AAアルカリ電池3本
電池の寿命
12時間
電池の残量アイコン
●
節電モード
自動
使用温度
-10~60ºC(14~140ºF)
寸法(幅 x 高さ x 奥行き)
63.5 x 165.0 x 31.5mm
(2.5 x 6.5 x 1.24インチ)
重量(電池も含む)
本体外装
397g(14オンス)
アルミニウムの本体外装、密封式キャップと防水・防塵キーパッド
トランスデューサのコネクタの形式
LEMO
RS232インターフェイス
双方向
内用品
Elcometer非破壊検査器FD700+またはFD700DL+本体、カプラント、収納ケース、取扱説明書、検査証
明書、AA乾電池3本、ソフトウェア、PCとの接続ケーブル
