カタログ

カタログ

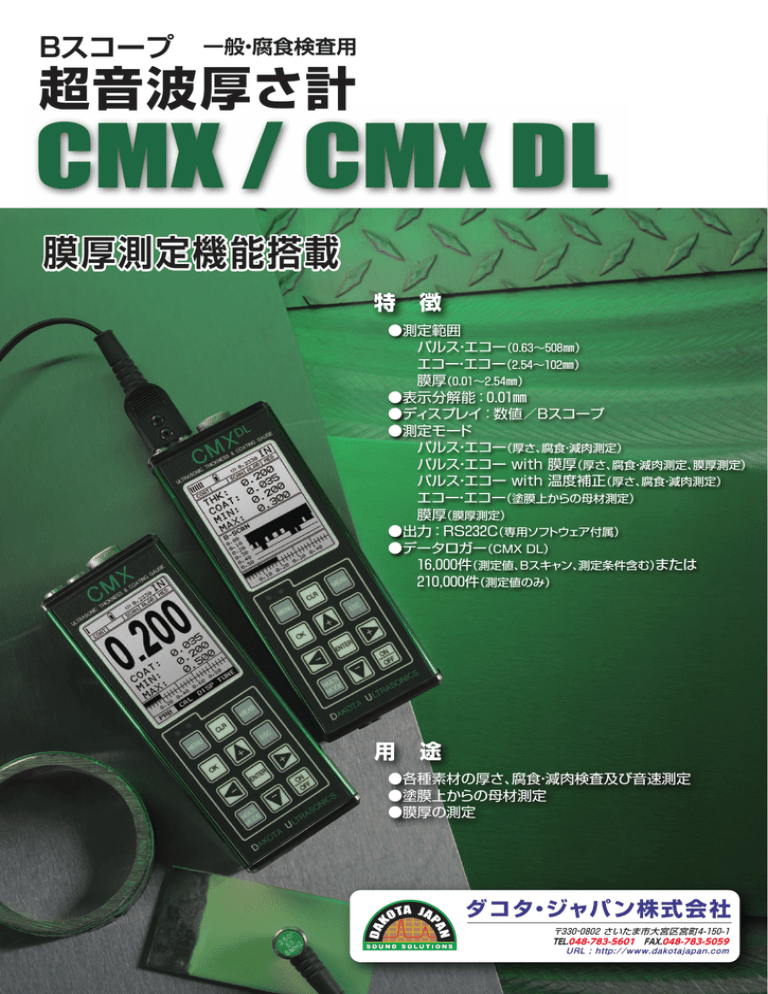

Bスコープ 一般・腐食検査用
超音波厚さ計
CMX / CMX DL
膜厚測定機能搭載
特 徴
●測定範囲
パルス・エコー(0.63∼508㎜)
エコー・エコー(2.54∼102㎜)
膜厚(0.01∼2.54㎜)
●表示分解能:0.01㎜
●ディスプレイ:数値/Bスコープ
●測定モード
パルス・エコー(厚さ、腐食・減肉測定)
パルス・エコー with 膜厚(厚さ、腐食・減肉測定、膜厚測定)
パルス・エコー with 温度補正(厚さ、腐食・減肉測定)
エコー・エコー(塗膜上からの母材測定)
膜厚(膜厚測定)
●出力:RS232C(専用ソフトウェア付属)
●データロガー(CMX DL)
16,000件(測定値、Bスキャン、測定条件含む)または
210,000件(測定値のみ)
用 途
●各種素材の厚さ、腐食・減肉検査及び音速測定
●塗膜上からの母材測定
●膜厚の測定
ダコタ・ジャパン株式 会 社
〒330 -0802 さいたま市大宮区宮町4-150-1
TEL.048-783-5601 FAX.048-783-5059
URL : http://www.dakotajapan.com
■一般仕様
●寸法 ·····················································63(W)×165(L)×32(D)mm
●重量 ·····················································382g
●表示寸法 ···········································62×45.7mm / 240×160 ピクセル
●表示 ·····················································数値 / B スコープ
●測定単位 ···········································mm / inch 切替
●動作温度範囲·································· -10~60℃
■測定範囲 及び 分解能
●測定範囲(鋼中)
パルス・エコー・モード
: 0.63~508mm
パルス・エコー + 膜厚測定モード
肉厚 : 0.63~508 mm
■電源
●バッテリー·················· 単 3 電池×3 本
●動作時間 ···················· 150 時間(アルカリ電池)
●バッテリー残量表示
●オートパワーオフ機能
膜厚 : 0.01~2.54 mm
パルス・エコー + 温度補正モード : 0.63~508 mm
エコー・エコー・モード
: 2.54~102 mm
膜厚測定モード
: 0.0127~2.54 mm
*測定範囲は、材質、トランスデューサーにより異なります。
●表示分解能··············· 0.01mm
●繰り返し精度············ ±0.01mm
●音速測定範囲 ········· 1250~13995m/秒
●校正································ 1 点/2 点/音速直接入力
■測定モード
●パルス・エコー (厚さ、腐食・減肉測定)
●パルス・エコー + 膜厚 (厚さ、腐食・減肉測定+膜厚測定)
●パルス・エコー + 温度補正 (厚さ、腐食・減肉測定)
●エコー・エコー (塗膜上からの母材測定)
●膜厚測定 (膜厚測定)
■ トランスデューサー
●探触子 ························· 二振動子探触子
●使用周波数··············· 1~10MHz
●ケーブル ···················· 120cm
■ 各種機能
●バーグラフ················· カップリングチェック
●スキャンモード········ 高速測定、最小値・最大値保持
●差厚測定モード ······ 差厚測定
●アラームモード ······· 異常値警告表示
●マテリアルリスト ···· 38 件
●セットアップ(測定条件)・・・64 件
●トランスデューサー自動認識機能
●自動零点校正機能
●RS-232C 出力
●データロガー内蔵
16,000 件 : 測定値、B スキャン、測定条件有
210,000 件 : 測定値のみ
■ 用途
●鉄、鋼、アルミ、ステンレス、ゴム、ガラス、プラス
チック、セラミック等の厚さ、腐食、減肉検査及び
音速測定
●塗膜上からの母材測定
●膜厚の測定
■付属品
● キャリングケース、PC 接続ケーブル(RS232C)
ソフトウェア、カプラント(接触媒質)
取扱説明書(和文)、保証書、校正証明書
ダコタ・ジャパン株式会社
〒330-0802 埼玉県さいたま市大宮区宮町 4-150-1
Tel 048-783-5601 Fax 048-783-5059
http://www.dakotajapan.com [email protected]
