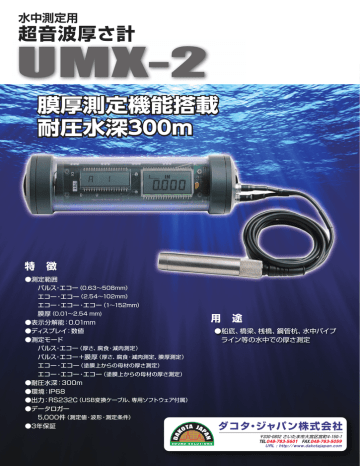

水中測定用
超音波厚さ計
UMX-2
膜厚測定機能搭載
耐圧水深300m
特 徴
●測定範囲
パルス・エコー(0.63∼508mm)
エコー・エコー(2.54∼102mm)
エコー・エコー・エコー(1∼152mm)
膜厚(0.01∼2.54 mm)
●表示分解能:0.01mm
●ディスプレイ:数値
●測定モード
パルス・エコー(厚さ、腐食・減肉測定)
パルス・エコー+膜厚(厚さ、腐食・減肉測定、膜厚測定)
エコー・エコー(塗膜上からの母材の厚さ測定)
エコー・エコー・エコー(塗膜上からの母材の厚さ測定)
●耐圧水深:300m
●環境:IP68
●出力:RS232C(USB変換ケーブル、専用ソフトウェア付属)
●データロガー
5,000件(測定値・波形・測定条件)
●3年保証
用 途
●船底、橋梁、桟橋、鋼管杭、水中パイプ
ライン等の水中での厚さ測定
ダコタ・ジャパン株式 会 社
〒330 -0802 さいたま市大宮区宮町4-150-1
TEL.048-783-5601 FAX.048-783-5059
URL : http://www.dakotajapan.com
■一般仕様
●寸法 ·····················································230(L)×60(D)mm
●重量 ·····················································680g
●表示 ·····················································数値
●測定単位 ···········································mm/ inch 切替
●動作温度範囲·································· -29~60℃
■測定範囲 及び 分解能
■ 各種機能
●測定範囲
パルス・エコー・モード
(1)
: 0.63~508 mm
パルス・エコー + 膜厚測定モード(1)
肉厚 : 0.63~508 mm
膜厚 : 0.01~2.54 mm
エコー・エコー・モード
(1)
エコー・エコー・エコー・モード
: 2.54~102 mm
(2)
: 1~152 mm
●バーグラフ················· カップリングチェック
●トランスデューサー(探触子)自動認識機能
●自動零点調整機能
●データロガー ··········· 5,000 件(測定値・測定条件・波形)
●耐圧水深 ···················· 300m
●環境······························· IP68
●マテリアルリスト ···· 9 件(内 1 件はソフトウェアで設定可)
*測定範囲は、測定物、トランスデューサー(探触子)等により異なります。
<マテリアルリスト>
1)二振動子探触子対応
2)保護膜付き一振動子探触子対応
1.アルミ
2.ステンレス
3.鋼
4.鉄
5.鋳物
6.ポリ塩化ビニル
7.ポリエステル
8.ポリウレタン
9.ユーザー設定
●表示分解能··············· 0.01mm
●繰り返し精度············ ±0.01mm
●音速範囲···················· 1250~13995m/秒
■測定モード
●パルス・エコー (厚さ、腐食・減肉測定)
●パルス・エコー + 膜厚 (厚さ、腐食・減肉測定、膜厚測定) (注)
●エコー・エコー (塗膜上からの母材測定)
●エコー・エコー・エコー (塗膜上からの母材測定)
■電源
●バッテリー ················· 単 3 電池×3 本(アルカリ電池)
●動作時間
6,350
5,662
5,918
5,893
4,572
2,388
2,337
1,778
(m/秒)
■ 用途
●船底、橋梁、桟橋、鋼管杭、水中パイプライン等
の水中での厚さ測定
50 時間(バックライト消灯時)、15 時間(バックライト点灯時)
●バッテリー残量表示
●オートパワーオフ機能
■ トランスデューサー
●探触子 ························· 二振動子探触子、一振動子探触子
●周波数 ························· 1~10MHz
■付属品
● キャリングケース、カプラント(接触媒質)、
PC 接続ケーブル(RS232C、USB 変換ケーブル)、
ソフトウェア、取扱説明書(和文)、保証書、
校正証明書
注) パルス・エコー+膜厚測定モードでは、UMX-2 のディスプレイには母材の厚さのみが表示されます。 膜厚は、UMX-2 に測定値を保存した後、
付属の専用ソフトウェアで PC にダウンロードし確認します。
ダコタ・ジャパン株式会社
〒330-0802 埼玉県さいたま市大宮区宮町 4-150-1
Tel 048-783-5601 Fax 048-783-5059
http://www.dakotajapan.com [email protected]
