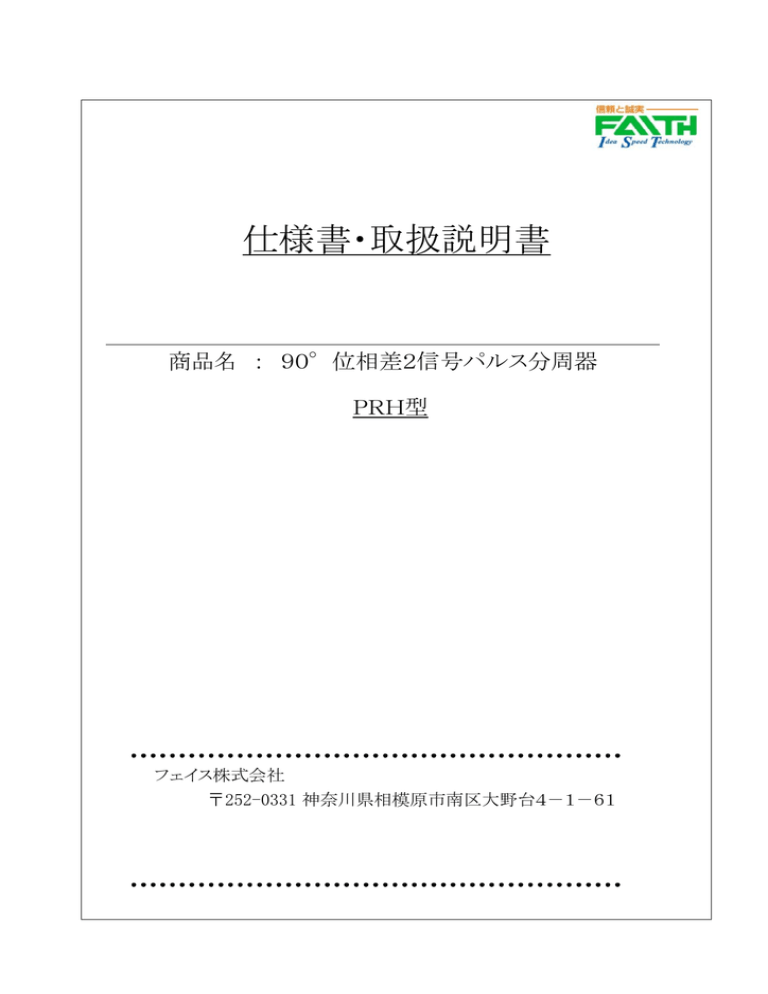

商品名 : 90°位相差2信号パルス分周器
PRH型
フェイス株式会社
〒252-0331 神奈川県相模原市南区大野台4-1-61
【仕様書】
フェイス株式会社
商品名称
1 概要
90°位相差2信号任意数値(8Bit)設定型パルス分周器
90°位相差2信号のパルス信号を受信し、正逆回転判別後90°位相差2信号の分周信号を出力。
入出力パルス信号は高速フォトカプラにてアイソレート。
分周設定はパネル面の分周設定用16進ロータリースイッチにて 1/1 ~ 1/256の任意分周値選択。
出力信号はコンプリメンタリ(電圧)、オープンコレクタの2系列を同時出力。
パネル面選択スイッチにてA相、B相の位相を反転する事が可能。
2 型式
型式
PRH-12EF
PRH-12CF
入力仕様
コンプリメンタリ(電圧)
オープンコレクタ
出力仕様
コンプリメンタリ (F) 及び
オープンコレクタ (OC) (並列出力)
3 外形図
4 ブロック図
分周値設定器
波形整形
フォトカプラ
絶縁
増幅
12
8 A相電圧出力(F)
分周回路
11
7 B相電圧出力(F)
0V(o)
6 出力コモン(F)
10
4 A相OC出力
9
3 B相OC出力
0V(o)
+V(o)
0V(o)
+V(i)
0V(i)
2 出力コモン(OC)
14
AC/DC
(電源回路)
AC100V
13 ~240V
1 FG
5
NC
5
6
7
8
供給電源
検出器電源
入力最高周波数
入力仕様
AC100V~AC240V±10% 50/60Hz 10VAmax
DC12V±5% 120mAmax
100kHzmax (「H」「L」共5μs以上、波形比1:1にて)
型式
入力信号
信号レベル
PRH-12EF
PRH-12CF
コンプリメンタリ(電圧)90°位相差2信号
「L」レベル:-5V~+2V
「H」レベル:+8V~+30V
入力抵抗:約10kΩ
オープンコレクタ 90°位相差2信号
シンク電流(IS):12mA Max
飽和電圧:2V以下
プルアップ抵抗:1kΩ(内部電圧:12V時)
A(B)
A(B)
入力回路
0V
0V
A、B相共 同一回路
A、B相共 同一回路
Revisions
Date
Name
Drawn
2009.01.11
Takamizawa
Checked
2009.01.11
Harada
Drawing No.
D11029
1/4
フェイス株式会社
分周設定スイッチ
9 出力信号
型式
出力信号
出力形態
信号レベル
2/4
PRH-12EF / PRH-12CF
90°位相差2信号
コンプリメンタリ(電圧) (F)
「L」レベル:1V以下
「H」レベル:9V以上(負荷抵抗:500Ω時)
負荷抵抗:500Ω min
出力抵抗:約75Ω
出力回路
オープンコレクタ (OC)
DC30V 25mA(最大定格)
出力飽和電圧:1V max
A,B相共同一回路
A,B相共同一回路
10 入力信号 A相、B相
前面パネルSW1-ONで位相反転(出荷時設定はOFF)
の切替
11 分周設定
1/1~1/256の分周値を前面パネルのロータリーSW.x1、x16で下記表にて設定。(出荷時設定はx1=0,x16=0=1/256)
設定値と分周値 設定値 1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
0
x 1 桁 1
2
3
4
5
6
7
8
9
10 11 12 13 14 15
0
x16 桁 16 32 48 64 80 96 112 128 144 160 176 192 208 224 240
0
分周値設定例
1/256
x1桁=3、 x16桁=C の場合 3+192=195 (1/195分周と成ります。)
x1桁=3・・・・3、 x16桁=C・・・16x12=192 x1桁とx16桁を加算した値=分周値
正転
12 入・出
力信号 入
力
波形
信
号
逆転
A
B
A
1/2
B
A
1/6
B
分
A
周
1/7
出
B
力
A
1/12
B
A
1/15
B
入出力信号遅れ時
1.3μs以下
間
出力信号立上り・立
200ns以下(コンプリメンタリ出力 負荷抵抗500Ω時)
14
下り時間
13
Revisions
Date
Name
Drawn
2009.01.11
Takamizawa
Checked
2009.01.11
Harada
Drawing No.
D11029
フェイス株式会社
15 入力絶縁
16 絶縁耐圧
17
18
19
20
21
ノイズ耐量
使用温度範囲
使用湿度範囲
保存温度範囲
質量
22 取付
フォトカプラにて絶縁
(a)供給電源端子一括・入力端子一括間においてAC2000V、1分間異常無き事。
(b)供給電源端子一括・出力端子一括間においてAC2000V、1分間異常無き事。
(c)入力端子一括・出力端子一括間において、AC500V、1分間異常無き事。
電源ラインノイズ 2000V、入出力線誘導ノイズ 1000V
-5℃~+55℃ (氷結なき事)
35%~85%R・H(結露なき事)
-10℃~+60℃ (氷結なき事)
(a)本体 160gmax
(b)付属ソケット 50gmax
(a)直接取付け
下記寸法で付属ソケットを取り付けて下さい。
35以上
35以上
2-φ4.2
(又はM4タップ)
5以上
単位:mm
26
(b)支持レール取付け DIN規格レール(下図)に付属ソケットを使用して取付けて下さい。
本取付け方法では複数台数の密着取付けが可能です。その際は本器の通風
をとるために上下に50mm程度の空間を確保して下さい。
(推奨レール:オムロン製 型式PFP-100N、50N)
単位:mm
23 結線
OUT1
(F)
5 NC
Revisions
Date
Name
OUT2
(OC)
1
6
0V
2
7
SigB
3
8
SigA
4
Drawn
2009.01.11
Takamizawa
SOU
RCE
13
AC
14
Checked
2009.01.11
Harada
PULSE
IN
9
0V
10
+V
11
SigB
12
SigA
Drawing No.
D11029
3/4
フェイス株式会社
4/4
24 取扱説明
!
危 険
!
注 意
!
注 意
!
強 制
!
注 意
25 注意事項
(1) 供給電源は、端子番号⑬―⑭間に仕様電源電圧範囲(AC100~240V)の電圧を供給して下さい。この範囲外の
電圧を供給すると本器が破損する恐れがあります。
必ず電圧を確認した上で供給して下さい。
(2) 電源ケーブルは断面積0.75 mm2以上(AWG18番線以下)の線で配線することを推奨します。
(3) 検出器ケーブル、出力ケーブルは、断面積0.5 mm2 以上(AWG20番以下)のシールド線で配線する事を推奨します
(4) 結線終了後、確実に結線されている事(ネジの緩みや誤配線のない事)を確認して下さい。
(5) 配線の確認の後、電源を投入します。検出器電圧が仕様通りである事を確認した上で、パルス信号を入力して下さい。
(1) 仕様上の入力応答の最高周波数は、波形比が1:1の時の応答周波数です。
従って波形比によっては、仕様応答周波数の範囲内であっても、応答できなくなる事がありますので、できる限り波形
比の良い検出器を使用して下さい。
(2) 供給電源にサージやノイズが乗っている場合には、サージ吸収素子やノイズフィルタを本器の近くに設置し、接続して下
(3) 電源ケーブル、出力ケーブル、検出器ケーブルを高圧線、動力線と平行に配線すると、誤動作を引起こす事や破損
につながる場合があります。
別ルートで30cm以上離した配線として下さい。又、検出器ケーブル、出力ケーブルは、シールド線や金属電線管を
使用し、ノイズ発生源や動力線から離した上で最短ルートの配線をして下さい。
(4) 本装置はモータ等のノイズを多く発生させる機器や、動力線、多量の静電気が発生する機械等からできる限り離れた
場所に設置して下さい。
(5) 本器の確実に固定して取付けて下さい。本器を複数台数並べて取付ける場合は、取付寸法に従い上下・左右の間隔
に注意して下さい。取付け方向に特別な制限はありません。
(6) 付属ソケットの端子ねじを締付ける際には、過度の締付けをしない様に注意して下さい。ソケットの端子ねじは、締付
けトルク 0.8N・m(8.2kgf・cm)以下として下さい。
禁 止
禁
止
禁
止
26 保証規定
(1)保証期間
(2)保証範囲
(3)修理手順
(6)出張修理
(8) 本器を水のかかる場所や、蒸気、腐食性ガスの中で使用しないで下さい。
(9) 落すなどの強い衝撃を加えないで下さい。
(10) 本器を改造することや分解することは絶対に避けて下さい。
ご納入日から1年間と致します。
本説明書や注意事項に基づいて正常にご使用いただいた保証期間内の故障は無償で修理致します。
故障品を納入元もしくは当社工場に送付いただきます。当社で故障内容を確認し、修理内容、無償・有償の別、等をお見
積り致します。 ご了解をいただいた後に修理、調整を行い、速やかにご返却致します。
(4)保証対象外
(5)保証内容
(7) 本説明書に記載している以外の操作は、絶対に行わないで下さい。特に、絶縁抵抗や耐電圧の測定を行うと、故障
を引起す場合や破損する 場合がありますのでご注意下さい。
次の各項目に該当する場合には、保証期間内であっても無償修理の対象外とさせていただきます。
a)使用者側での輸送・移動時の落下等、取扱いが適当でない為生じた故障・損傷。
b)接続している他の機器に起因して、本器に故障を生じた場合。
c)火災・塩害・ガス害・異常電圧、及び地震・雷・風水害・その他天災地変等による故障・損傷。
d)当社の承認を受けずに修理、調整、改造を加えられた製品。
e)本説明書に記載していない取扱い、又は注意事項に反する取扱いによって生じた故障。
本製品の保証は、現品の修理、又は代替品との交換と致します。
尚、ここでいう保証とは、納入品単体の保証を意味するもので、納入品の故障により誘発される二次的損害(災害)は、保
証対象外と致します。 又、本器の故障により二次的損害(災害)のおそれがある場合には、他に保護装置等を設け対策
を講じて下さい
お客様のご要望により出張修理を行う場合は別途出張料金を申し受けます。
本書の内容は製品の改良のため、予告なしに変更する場合がありますので、予めご了承下さい。
Revisions
Date
Name
Drawn
2009.01.11
Takamizawa
Checked
2009.01.11
Harada
Drawing No.
D11029
