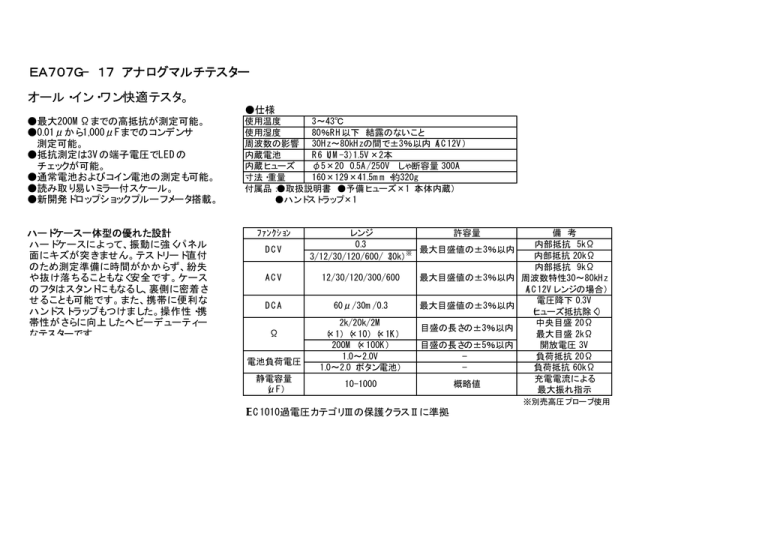

EA707G−17 アナログマルチテスター
オール・イン・ワン快適テスタ。
●仕様
●最大200MΩまでの高抵抗が測定可能。
●0.01μから1,000μFまでのコンデンサ
測定可能。
●抵抗測定は3Vの端子電圧でLEDの
チェックが可能。
●通常電池およびコイン電池の測定も可能。
●読み取り易いミラー付スケール。
●新開発ドロップショックプルーフメータ搭載。
ハードケース一体型の優れた設計
ハードケースによって、振動に強くパネル
面にキズが突きません。テストリード直付
のため測定準備に時間がかからず、紛失
や抜け落ちることもなく安全です。ケース
のフタはスタンドにもなるし、裏側に密着さ
せることも可能です。また、携帯に便利な
ハンドストラップもつけました。操作性・携
帯性がさらに向上したヘビーデューティー
なテスターです
使用温度
3∼43℃
使用湿度
80%RH以下 結露のないこと
周波数の影響 30Hz∼80kHzの間で±3%以内(AC12V)
内蔵電池
R6(UM-3)1.5V×2本
内蔵ヒューズ φ5×20 0.5A/250V しゃ断容量 300A
寸法・重量
160×129×41.5mm・約320g
付属品:●取扱説明書 ●予備ヒューズ×1(本体内蔵)
●ハンドストラップ×1
ファンクション
DCV
レンジ
許容量
0.3
最大目盛値の±3%以内
3/12/30/120/600/(30k)※
ACV
12/30/120/300/600
最大目盛値の±3%以内
DCA
60μ/30m/0.3
最大目盛値の±3%以内
Ω
電池負荷電圧
静電容量
(μF)
2k/20k/2M
(×1)(×10)(×1K)
200M(×100K)
1.0∼2.0V
1.0∼2.0(ボタン電池)
目盛の長さの±5%以内
−
−
10-1000
概略値
目盛の長さの±3%以内
備 考
内部抵抗 5kΩ
内部抵抗 20kΩ
内部抵抗 9kΩ
周波数特性30∼80kHz
(AC12Vレンジの場合)
電圧降下 0.3V
(ヒューズ抵抗除く)
中央目盛 20Ω
最大目盛 2kΩ
開放電圧 3V
負荷抵抗 20Ω
負荷抵抗 60kΩ
充電電流による
最大振れ指示
※別売高圧プローブ使用
IEC1010過電圧カテゴリⅢの保護クラスⅡに準拠
