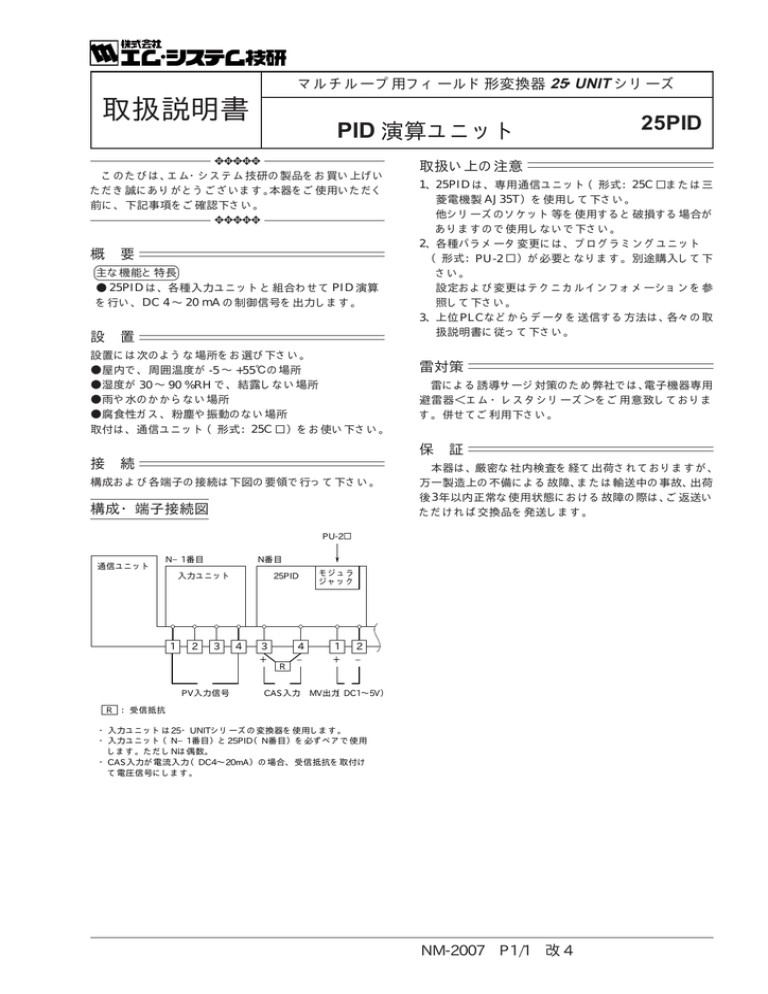

25PID
マルチループ用フィールド形変換器 25・UNIT シリーズ
取扱説明書
PID 演算ユニット
✥✥✥✥✥
このたびは、エム・システム技研の製品をお買い上げい
ただき誠にありがとうございます。
本器をご使用いただく
前に、下記事項をご確認下さい。
✥✥✥✥✥
概 要
主な機能と特長
● 25PID は、各種入力ユニットと組合わせて PID 演算
を行い、DC 4 ∼ 20 mA の制御信号を出力します。
設 置
設置には次のような場所をお選び下さい。
●屋内で、周囲温度が -5 ∼ +55℃の場所
●湿度が 30 ∼ 90 %RH で、結露しない場所
●雨や水のかからない場所
●腐食性ガス、粉塵や振動のない場所
取付は、通信ユニット(形式:25C □)をお使い下さい。
25PID
取扱い上の注意
1、25PID は、専用通信ユニット(形式:25C □または三
菱電機製 AJ35T)を使用して下さい。
他シリーズのソケット等を使用すると破損する場合が
ありますので使用しないで下さい。
2、各種パラメータ変更には、プログラミングユニット
(形式:PU-2 □)が必要となります。別途購入して下
さい。
設定および変更はテクニカルインフォメーションを参
照して下さい。
3、上位PLCなどからデータを送信する方法は、各々の取
扱説明書に従って下さい。
雷対策
雷による誘導サージ対策のため弊社では、
電子機器専用
避雷器<エム・レスタシリーズ>をご用意致しておりま
す。併せてご利用下さい。
保 証
接 続
構成および各端子の接続は下図の要領で行って下さい。
構成・端子接続図
本器は、厳密な社内検査を経て出荷されておりますが、
万一製造上の不備による故障、または輸送中の事故、出荷
後3年以内正常な使用状態における故障の際は、ご返送い
ただければ交換品を発送します。
PU-2□
通信ユニット
N番目
N−1番目
入力ユニット
1
2
3
PV入力信号
25PID
4
モジュラ
ジャック
3
4
1
2
+
−
+
−
R
CAS入力 MV出力(DC1∼5V)
R :受信抵抗
・入力ユニットは25・UNITシリーズの変換器を使用します。
・入力ユニット(N−1番目)と25PID(N番目)を必ずペアで使用
します。ただしNは偶数。
・CAS入力が電流入力(DC4∼20mA)の場合、受信抵抗を取付け
て電圧信号にします。
NM-2007 P1/1 改 4
