小容量直流電源用避雷器

小容量直流電源用避雷器

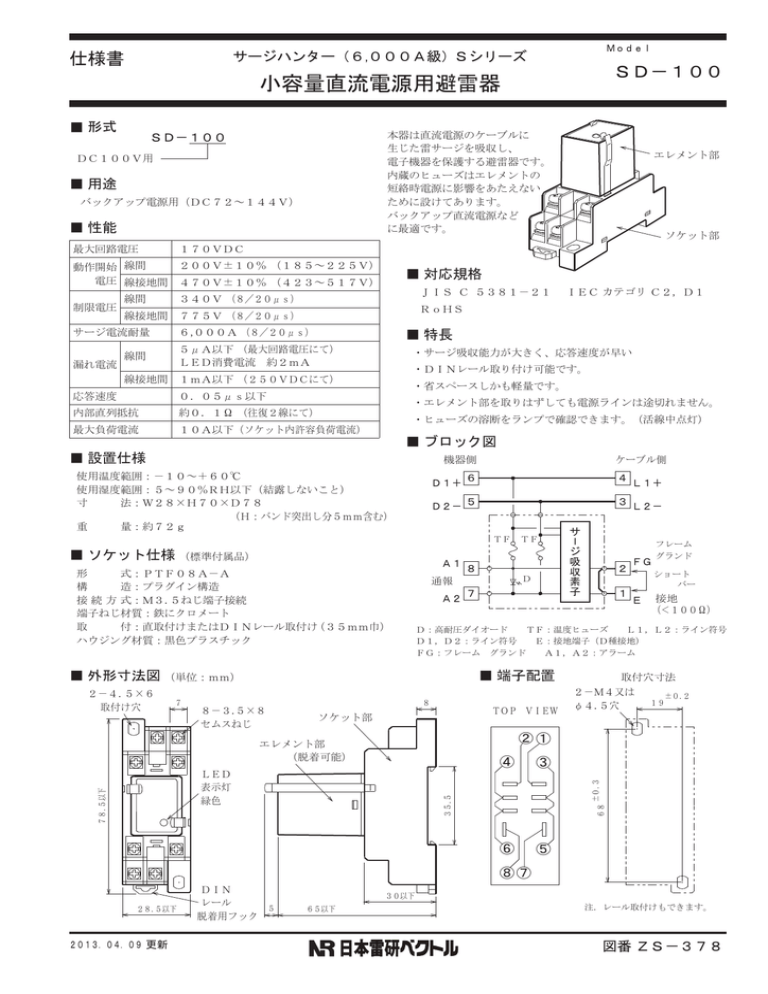

仕様書
Model
サージハンター(6,
000A級)Sシリーズ
SD-100
小容量直流電源用避雷器
■ 形式
本器は直流電源のケーブルに
生じた雷サージを吸収し、
電子機器を保護する避雷器です。
内蔵のヒューズはエレメントの
短絡時電源に影響をあたえない
ために設けてあります。
バックアップ直流電源など
に最適です。
SD-100
DC100V用
■ 用途
バックアップ電源用(DC72~144V)
■ 性能
最大回路電圧
■ 対応規格
JIS C 5381-21
340V (8/20μs)
線間
6,
000A (8/20μs)
■ 特長
5μA以下 (最大回路電圧にて)
LED消費電流 約2mA
線間
・サージ吸収能力が大きく、応答速度が早い
・DINレール取り付け可能です。
線接地間 1mA以下 (250VDCにて)
応答速度
0.05μs以下
内部直列抵抗
約0.1Ω (往復2線にて)
最大負荷電流
10A以下(ソケット内許容負荷電流)
・省スペースしかも軽量です。
・エレメント部を取りはずしても電源ラインは途切れません。
・ヒューズの溶断をランプで確認できます。(活線中点灯)
■ ブロック図
■ 設置仕様
ケーブル側
機器側
使用温度範囲:-10~+60℃
使用湿度範囲:5~90%RH以下(結露しないこと)
寸
法:W28×H70×D78
(H:バンド突出し分5mm含む)
重
量:約72g
D1+ 6
4 L1+
D2- 5
3 L2-
TF TF
■ ソケット仕様 (標準付属品)
形
式:PTF08A-A
構
造:プラグイン構造
接 続 方 式:M3.
5ねじ端子接続
端子ねじ材質:鉄にクロメート
取
付:直取付けまたはDINレール取付け(35mm巾)
ハウジング材質:黒色プラスチック
A1 8
通報
A2 7
■ 端子配置
8
TOP VIEW
ソケット部
ショート
バー
E
接地
(<100Ω)
取付穴寸法
2-M4又は
±0.2
19
φ4.5穴
②①
エレメント部
(脱着可能)
④
③
⑥
⑤
35.5
LED
表示灯
緑色
78.5以下
1
FG
±0.3
8-3.
5×8
セムスねじ
2
フレーム
グランド
68
7
D
サ
l
ジ
吸
収
素
子
D:高耐圧ダイオード
TF:温度ヒューズ
L1,L2:ライン符号
D1,D2:ライン符号
E:接地端子(D種接地)
FG:フレーム グランド
A1,A2:アラーム
■ 外形寸法図 (単位:mm)
2-4.5×6
取付け穴
IEC カテゴリ C2,D1
RoHS
線接地間 775V (8/20μs)
サージ電流耐量
漏れ電流
ソケット部
170VDC
200V±10% (185~225V)
動作開始 線間
電圧 線接地間 470V±10% (423~517V)
制限電圧
エレメント部
⑧⑦
28.5以下
2013.04.09 更新
DIN
レール
5
脱着用フック
30以下
65以下
注.レール取付けもできます。
図番 ZS-378
サージハンター
取扱説明書
Model
サージハンター Sシリーズ
ightning
rrester
SD-100
小容量直流電源用避雷器
■ 効果的な渡り配線
避雷器
被保護機器
E
FG
保護したい機器のフレームグランド端子
を避雷器の端子Eに接続してからパネル
接地端子に接続すると、被保護機器には
雷サージが及ばないようになります。
渡り配線
Eパネル接地端子
接地極 100Ω以下
■ 結線図
並列接続
直列接続
※1
L1(+)
L1
被
保
護
機
器
L2(-)
・一旦、ソケット
端子での中継が
効果があります。
④
L1
③
TF
Z
PL
L2
Model
TF
SD-100
⑥
D1
NC
⑤
D2
L1(+)
④
L2(-)
※1
③
※2
Z
FG
Z
②
①
D1
10Aまで
被
保
護
機
器
⑥
L2
D2
⑤
TF
Z
PL
Z
FG
Z
②
①
Model
E
TF
SD-100
※2
通報
⑦ ⑧A1
A2
E
NC
Ry
通報
⑦ ⑧A1
A2
Ry
※1 直流での動作電圧試験の場合は、逆極性でおこなってください。
符号通りの場合、表示回路の値となります。
※2 被保護機器に接地端子(E)、又はフレームグランド端子(FG)の
イベント表示回路
i=2mA以下
L2
L1
R
LED
D
ない場合は、避雷器のみ接地をおこなってください。
Z:酸化亜鉛吸収素子
TF:温度ヒューズ
PL:ヒューズ切れ表示用ランプ(常時緑色発光)
L1,L2:ライン符号
D1,D2:ライン符号
E:接地端子(D種接地)
FG:フレーム グランド
+
※1
-
A1,A2:アラーム
NC:接続不要
■ 使用上の注意事項
1)定格以上の継続的過電流に対する防護はラインと接地間の温度ヒューズを溶断させます。また、劣化時の発熱に対しても警報
回路を形成しています。ただし、ヒューズ溶断の場合は他の素子も劣化となっていますので、エレメント部を良品と交換して
頂くことになります。
2)イベント表示は通電中LED点灯、ヒューズ切れのときは、消灯となります。
通電中LEDが消灯のときは、素子が電源回路より切りはなされていますから、速やかに新品と取り替えてください。
3)耐電圧試験時には、漏れ電流により不良と見誤ることがありますので、関係先の了承を得てエレメントをはずしてください。
絶縁試験はDC250Vまで可能です。
4)接地はD種(100Ω以下)にて必ずおこなってください。
■ 定期点検の方法
・わからない間に誘導雷サージを受けている場合があります。雷シーズンの前後年2回位、定期点検の実施をお勧め致します。
交換品の手配中に機器がサージを受けて破損することが考えられます。予備品の在庫をお勧め致します。
・避雷器専用の簡易チェッカーCLA-2000(2000V用)をご使用ください。
■ 保証期間
仕様範囲および正常な使用状態で製造上の故障と認められる場合、1年間とします。
ただし、製品の故障や不具合などによる付随的損害の補償については、その責任を負いませんので、あらかじめご了承ください。
2013.04.09 更新
図番 TH-117
