技術と信頼の
トレードマーク

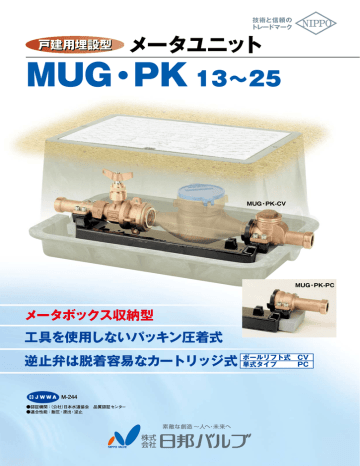

戸建用埋設型 メータユニット
MUG・PK 13∼25
MUG・PK-CV
MUG・PK-PC
メータボックス収納型
工具を使用しないパッキン圧着式
逆止弁は脱着容易なカートリッジ式
M-244
●認証機関:
(公社)
日本水道協会 品質認証センター
●適合性能:耐圧・浸出・逆止
素 敵な創造 ∼人へ・未 来へ
株式
会社
ボールリフト式 CV
単式タイプ PC
戸建用埋設型
メータユニット MUG・PK 13∼25
CV 逆止カートリッジ
停水用ハンドル
ボール止水栓
メータ脱着機構
NT式
(ハンドル脱着式)
MUG・PK-CV
RNT式
(ビス交換・空転式)
ベース
NT-M式
(止水時ハンドル脱着式)
ジュラハンドル
緩衝材
メータ逆取付防止
PCV 逆止カートリッジ
NTC式
(コネクタ付ビス交換・空転式)
MUG・PK-PC
●メータ回りが一体化
特 長
●
ボール止水栓・メータ脱着機構・逆止弁がベースにコンパクトに組み付けられており、配管作業が簡単・確実・スピーディー。
●メータボックス収納型
●
ボックスとは一体化せず、
市販品に対応しています。→次ページ「収納メータボックスについて」をお読みください。
●
輪荷重の影響を受けにくい構造で、配管の微調整が可能。
●工具不要で簡単・確実操作のメータ脱着機構
●
メータ脱着機構のハンドルを手で回すとスライドホルダが伸縮し、
メータ交換が簡便に行えます。締め付け時も工具を使
用せず、手で締めるだけの簡単操作。
●
メータ接続は、特殊パッキン箱によるパッキン圧縮式で、
高い水密性が確保されています。
●
メータ脱着機構部は泥水・砂等が入らない防水構造で、
異物による作動不良を防止。
●
メータの逆取付防止機構付き。
●逆止弁・止水栓は維持管理が容易
●
逆止弁は、
ボールリフト式逆止弁CVと単式逆止弁PCVの2種類を用意。カートリッジ式ですので、清掃・交換が容易。
●
ボール止水栓は、袋ナットを緩めることにより脱着可能で、維持管理等の際に便利です。接続はパッキンを使用しない
新開発「Oリングユニオン接続方式」
を採用。
●主要接水部品には、
日邦バルブが開発した鉛フリー青銅合金「セイフアロイ N S A」を使用しています。
( J I S規格
CAC911 適合)
品揃え
商品記号
逆止弁種類
MUG・PK-CV
ボールリフト式逆止弁 CV
MUG・PK-PC
単式逆止弁 PCV
止水栓のハンドル種類
・停水用ハンドル:NT式・RNT式・NT-M式・NTC式・他
・ジュラハンドル ・蝶ハンドル
ご注文の際、各水道事業体の仕様に基づいて、逆止弁種類・止水栓のハンドル種類等をご指示ください。
─1─
呼び径
13・13L・20・25・
20×13・20×13L・
20G×13・25×20
技術と信頼のトレードマーク
MUG・PK-CV
B
A
C
構 造
停水用NT式
J
閉栓時
メータ脱着機構
I
(メータ面間)
スライドホルダ
固定ボルト ボール
一次側継手 止水栓
D1
メータ
受け
停水用RNT式
ベース
E3
G3
D1
メータ逆付け防止
緩衝材
メータねじサポート
K
停水時
水の流れ
F
φL1
(指動ビスS組込み)
指動ビス
L
指動ビス
S
停水用NTC式
MUG・PK-PC
呼び径20×13
13
(面間=100)
メータ使用の場合
190
I
(メータ面間)
D1
アダプタ
アダプタ
F
φL1
E4
G4
上部キャップ
逆止弁
(CV)
D2
二次側ホルダ
ガイド
F
φL1
E1
G1
F
φL1
停水時
(保護キャップ装着)
H
停水用NT−M式
φL2
E2
G2
D1
J
I
(メータ面間)
逆止カバー
呼び径20×13L
逆止弁
(PCV)
13
(面間=165)
メータ使用の場合
190
I
(メータ面間)
ジュラハンドル
二次側ホルダ
D2
φL2
E5
F
G5
φL1
D1
ブッシング
ブッシング
K
メータねじサポート
メータ逆付け防止
主要材質
●ボール止水栓・逆止弁・継手部分:CAC911 ●ベース:FCD450-10
主要寸法表
記号
A
88.5
13
88.5
13L
108
20
123
25
20×13 108
20×13L 108
20G×13 88.5
25×20 123
呼び径
B
51
51
64
72.5
64
64
51
72.5
C
D1
37.5 G 3/4
37.5 G 3/4
44
G1
50.5 G 1 1/4
44
G1
44
G1
37.5
G1
50.5 G 1 1/4
D2
G 3/4
G 3/4
G1
G 1 1/4
G1
G1
G 3/4
G 1 1/4
E1
131.5
131.5
139.5
148.5
139.5
139.5
131.5
148.5
E2
124.5
124.5
132.5
141.5
132.5
132.5
124.5
141.5
E3
142
142
150
159
150
150
142
159
E4
121.5
121.5
129.5
138.5
129.5
129.5
121.5
138.5
■収納メータボックスについて
E5
105
105
113
122
113
113
105
122
F
43.5
43.5
47.5
52.5
47.5
47.5
43.5
52.5
G1
88
88
92
96
92
92
88
96
G2
81
81
85
89
85
85
81
89
G4
G5
H
(メータ面間)
98.5
98.5
102.5
106.5
102.5
102.5
98.5
106.5
78
78
82
86
82
82
78
86
61.5
61.5
65.5
69.5
65.5
65.5
61.5
69.5
200
265
292
337
292
292
200
337
100
165
190
225
100
165
100
190
上枠高さ h以上
・20用ユニットに13
(面間=100)
メータ使用の場合に、
メータ
一次側と二次側に装着。
mm
呼び径
13
13L
20
25
ℓ
340
405
405
470
h
150
180
180
180
★ユニットは市販メータボックスに対応
していますが、詳細については、弊社
支 店・営 業 所にお問い合せくださ
い。
K
410
500
500
600
500
500
410
600
L1
13
13
20
25
20
20
20
25
mm
L2
13
13
20
25
20
20
13
25
泥吐き用チーズ13・13L・20・25
ユニット取付け後に洗管する場合、メータ取付
け部に取付けて使用します。逆止弁を通過せ
ずに排水できます。
MUG用ブッシング 20×13L
25×20
緩衝材はボックスに合わせ適度な大きさに切り落とし
最小メータボックス寸法表
J
285.5
350
384
434.5
384
384
285.5
434.5
■オプション品(別売)
MUG用アダプタ 20×13
内寸 ℓ以上
I
G3
20×13L:2 0 用 ユニットに1 3 L( 面 間=
165)
メータ使用の場合に、
メータ
一次側と二次側に装着。
25×20 :25用ユニットに20
(面間=190)
メータ使用の場合に、
メータ
一次側と二次側に装着。
─2─
ホース接続
戸建用埋設型
メータユニット MUG・PK 13∼25
●使用流体:水道水(常温) 流量特性
●使用圧力:0.75MPa以下
仕 様
MUG・PK-PC
(kPa)
性 能
(kPa)
300
200
200
100
100
90
80
70
圧力損失
●耐圧:20kPa及び1.75MPa、異常なし
●浸出:浸出性能試験により水質基準に適合
●逆止:3kPa及び1.5MPa、異常なし
●耐久:10万回作動後、異常なし
●止水:弁を閉じ、0.75MPa、異常なし
●流量特性:グラフ参照
圧力損失
●仕様の範囲内でご使用下さい。規定以外での使
用は、機能低下や破損の原因となります。
300
60
50
40
30
25
20
13
10
9
8
7
9
8
7
●給水管をよく洗管してから取付けてくださ
40
15
25
10
6
5
6
5
4
4
3
3
2
2
3 4 5 6 8 10
設置時の
い。
注意事項 ●ユニットの流れ方向表示と、配管の流水方
60
50
20
20
15
90
80
70
30
25
13
20
MUG・PK-CV
20
30 4050
80100
200
流量 (ℓ/min)
0.
5
1 1.
5 2
3
管内径 13mmの流速
[m/sec]
25
3 4 5 6 8 10
20
3040 50
0.
5
1 1.
5 2
3
管内径 13mmの流速
[m/sec]
5 2
0.
5
3
1 1.
管内径 20mmの流速
[m/sec]
80100
200
流量 (ℓ/min)
5 2
3
0.
5
1 1.
管内径 20mmの流速
[m/sec]
5 2
5 2
0.
5
3 4 5
3 4 5
0.
5
1 1.
1 1.
向を合わせて、水平に設置してください。
管内径 25mmの流速
[m/sec]
管内径 25mmの流速
[m/sec]
●メータボックスの種類により、緩衝材がボッ
クス内に収まらない場合があります。その場合は、
カッターナイフ等で適度な大きさに切り落として使用してください。
●設置後洗管する場合、
メータ取付け部に泥吐き用チーズ(オプション品、別売)を使用されると便利です。逆止弁を通過
せずに排水できます。
●寒冷地では、耐寒ボックスや深型等、各水道事業体仕様のメータボックスをご使用ください。凍結は、漏水や器具の破損
の原因となります。また、解氷作業での直火での加熱はおやめください。
●ボール止水栓はゆっくり開閉し、全開・全閉で使用してください。中間開度で使用しますと、キャビテーション現象や、弁
体の磨耗・振動・騒音の発生、及び器具の性能低下や止水不良を招きます。
操 作
●適合メータについて
水道メータの
取付け
呼び径
適合メータ全長
適合メータの
種類・ねじ
13
100mm
13L
165mm
20
190mm
25
225mm
一般メータ専用型
協会
(統一)
ねじ・普通
(舶来)
ねじ共用、
SDメータ*不可
協会
(統一)
ね
じ用
一般メータ・SDメータ*共用型
普通
(舶来)
ねじ用
一般メータ・SDメータ*共用
協会(統一)
ねじ・普通(舶来)
ねじ共用
*SDメータ:愛知時計電機㈱製、指示部回転式水道メータSD
使用ユニオンパッキンの種類 mm
●メータ取付けの手順
固定ボルト ボール
一次側継手 止水栓
材質・種類
NBR、
1種A-70
▼メータ脱着ハンドルを手で回し、スライドホルダを後退させる。
φ24×φ14×3
13
▼メータ交換時には、スライドホルダ及び二次側ホルダに必ず指定の新しいユニオ
φ30×φ21×3
サイズ
20
ンパッキンをセットしてください。
φ38×φ26×3
25
▼水道メータの流れ方向表示をユニットの表示に合わせる。
▼メータ二次側をメータねじサポートにのせ、通水内径をガイドに入れて二次側ホルダに押し当てる。
続いて一次側をメータ受けに入れて、
メータ脱着ハンドルを
逆止カバー
メータ脱着機構
逆止弁
(PCV)
上部キャップ
手で回して(工具は使わない)スライドホルダを前進させ、
スライドホルダ
逆止弁
(CV)
二次側ホルダ
メータ
ガイド
メータを圧着させる。
二次側ホルダ
受け
★メータ圧着時は、メータに当たってから更に1/4回転以
上を目安にして適度な力で締付けてください。
ベース
メータねじサポート
メータ逆付け防止
緩衝材
(標準締付トルク:13=2.2∼3.9
N・m、
メータねじサポート
メータ逆付け防止
MUG・PK-CV
MUG・PK-PC
20=2.8∼5.4 N・m、25=3.3∼6.5 N・m)
●逆止弁の性能を維持するために点検や部品交換が必要です。
逆止弁の ボールリフト式逆止弁CVの場合は上部キャップを、また、単式逆止弁PCV
点検・交換 の場合はメータねじサポートを外し逆止カバーを回すと、逆止カートリッジ
が取出せ、清掃・交換ができます。
素 敵な 創造 ∼人へ・未 来へ
株式
会社
本社・松本工場 〒399-8750 松本市笹賀3046
北 海 道 工 場 〒059-1362 苫小牧市柏原6-120
構造材質基準適合
適 合
(製品に同梱)
設 置 条 件 取扱説明書
点検・交換方法
に記載
○お問い合わせ先
東 京 支 店
札幌営業所
仙台営業所
北関東営業所
神奈川営業所
TEL.03-5338-2231
TEL.011-232-0471
TEL.022-213-3177
TEL.0283-22-7547
TEL.042-741-7121
http://www.nippov.co.jp/
このカタログに記載した内容は予告なく変更することがあります。
また、許容差のない数値は標準値を示します。呼び寸法・呼び径と実寸法とは同一ではありません。
逆止弁の維持管理項目
FAX.03-5338-2230
FAX.011-208-2260
FAX.022-213-3266
FAX.0283-20-1069
FAX.042-765-7157
松本営業所
名古屋営業所
大阪営業所
広島営業所
福岡営業所
TEL.0263-50-5221
TEL.052-735-6511
TEL.06-6354-1057
TEL.082-232-8117
TEL.092-472-5128
FAX.0263-50-5222
FAX.052-735-6510
FAX.06-6355-2213
FAX.082-232-8053
FAX.092-477-2057
ISO 9001・14001 認証取得
─3─
1407.2500K
