AC100V から位相差 120°の三相交流を発生さ

AC100V から位相差 120°の三相交流を発生さ
出力結線
A
第1電源
B
デルタ結線
スター結線
R
C
第 2 電源
E
第 3 電源
A
D
F
スイッチで切替
⇔
E
B
F
S
C
STAR-N
D
A
R
B
C
D
S
T
STAR-N
F
E
T
単相で使用する場合は,デルタ結線で R-S もしくは S-T,T-R から
ニ相(V 結線)で使用する場合は,トランスを1つ外し,デルタ結線で R-S-T から取り出せます。
負荷装置接続例
商品に負荷装置は含まれておりません
■ 日本電産サーボ
■ 久富電機
■ 自作
IH8PF25N-66 インダクションモータ
HGE-06 手回し発電機改造モータ
方位磁針+電磁石×3 誘導モータ
!
本カタログ記載の商品仕様および外観は,予告なく変更する
一般仕様
場合がありますので、あらかじめご了承ください。本商品は教育
用ですが,十分な知識を持った使用者,またはその監督下で使用
入 力 電 源
単相 AC100V 50Hz/60Hz
出 力 電 圧
5V, 40V, 80V の3モード
されることを前提としております。
お問い合わせ,ご用命は下記販売店へ
(無負荷時,相電圧の実効値)
出 力 周 波 数
40Hz ∼ 120Hz 1Hz ステップ
出 力 電 流
最大 0.28A
・三相交流電源としては軽量コンパクト!低価格!
・AC100V から位相差 120°の三相交流を発生させるので,安全に実験できる!
(5V:0.28A, 40V:0.28A, 80V:0.2A)
対 応 圧 着 端 子
1.25-YAS3 出力端子
本 体 サ イ ズ
幅 412 ×奥 253 ×高さ 147mm
本 体 重 量
3.9kg

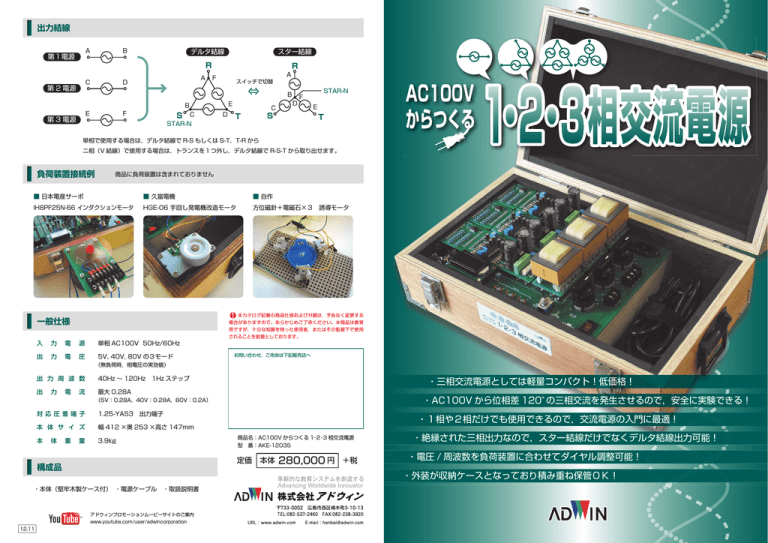

商品名:AC100V からつくる 1・2・3 相交流電源
型 番:AKE-1203S
定価
構成品
本体
280,000 円 +税
・絶縁された三相出力なので,スター結線だけでなくデルタ結線出力可能!
・電圧 / 周波数を負荷装置に合わせてダイヤル調整可能!
・外装が収納ケースとなっており積み重ね保管OK!
・本体(堅牢木製ケース付) ・電源ケーブル ・取扱説明書
アドウィンプロモーションムービーサイトのご案内
www.youtube.com/user/adwincorporation
12.11
・1相や2相だけでも使用できるので,交流電源の入門に最適!
概観図
回路ブロック図
アンプ
トランス
B
D/A コンバータ
1
0V
0V
+15V
+15V
デルタ⇔スター結線切替SW
10V
トランス
20V
A
2
−15V
アンプ
D/Aコンバータ
第1電源
D−sig−7
D−sig−6
D−sig−5
D−sig−4
D−sig−3
D−sig−2
D−sig−1
D−sig−0 SIG−R
0V
0V
SIG−R
100V
50V
SIG−R
出力電圧切替SW
D
0V
+15V
+15V
T
20V
C
SIG−S
50V
SIG−S
100V
出力電圧切替SW
STAR−N
GND
F
11
0V
0V
+15V
+15V
−15V
10V
トランス
20V
E
第3電源
5
D−sig−7
D−sig−6
D−sig−5
D−sig−4
D−sig−3
D−sig−2
D−sig−1
D−sig−0 SIG−T
0V
0V
アンプ
D/Aコンバータ
4
トランス
10V
CPLD
第2電源
3
S
−15V
アンプ
D/Aコンバータ
D−sig−7
D−sig−6
D−sig−5
D−sig−4
D−sig−3
D−sig−2
D−sig−1
D−sig−0 SIG−S
R
0V
0V
出力端子
0V
SIG−T
50V
SIG−T
100V
出力電圧切替SW
+15V
スイッチング電源
+3.3V
3.3Vレギュレータ
10
9
1 AC 電源ソケット
付 属 の 電 源 ケ ー ブ ル を 接 続 し, 家 庭 用
AC100V コンセントから供給してください。
8
7
7 デルタ⇔スター結線切替スイッチ
レバーを左に倒すとデルタ結線,右に倒すと
スター結線です。ノンショーティングタイプ
なので,電源 ON のまま切り替えられます。
2 出力電圧切替スイッチ
出力電圧(相電圧)を 5V,40V,80V(実
効値)の3モードから選択できます。
3 R , S,T 出力端子
R, S, T それぞれの端子に位相が 120 度ずつ
ずれた正弦波が出力されます。負荷装置をこ
こに接続します。
4 中性点端子
スター結線時の中性点です。
デルタ結線時は第1相トランス出力の B 点
(第
2相トランス出力の C 点も同じ)です。
5 GND 端子
中性点を接地したい場合に使用できます。
6 電源スイッチ
ON/OFF スイッチです。ON で点灯します。
8 出力波形チェックピン
各相の波形を観測できます。
オシロスコープで三相同時に波形観測す
る場合は,スター結線にしてください。
デルタ結線ではショートし危険です。
0V
−15V
周波数調整ダイヤル
+5V
電源SW
スイッチング電源
5Vレギュレータ
学習実験例
・Yスター結線,Δデルタ結線,Vブイ結線 について,
相電流、相電圧、線間電圧の学習
計算式とベクトル図の学習
など,机上の計算だけでなく実験で確認することができます
・平衡三相回路の演習(負荷装置は別売)
△−△結線,Y−Y結線
△−Y結線,Y−△結線,△−Y変換
V−△結線
9 出力周波数表示
出力周波数を表示します。
10 出力周波数調整ダイヤル
電源 ON 時は 60Hz ですが,40 ∼ 120Hz
の間で 1Hz 単位で調節できます。
11 収納スペース
電源ケーブルなどを収納しておけます。
保管時
商品にオシロスコープ,三相交流モーターは含まれておりません
AC100V
6
