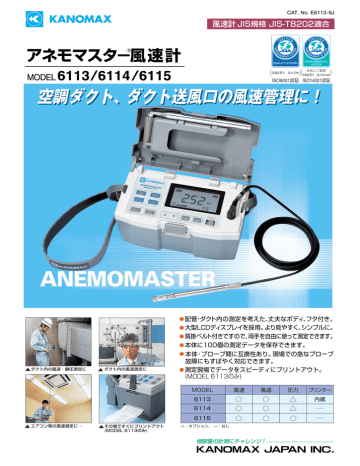

CAT. No. E6113-9J
風速計 JIS規格 JIS-T8202適合
アネモマスタ−風速計
(
登録証番号 JQA-2790
本社にて取得
登録証番号 JQA-EM1628
()
)
ISO9001認証 ISO14001認証
空調ダクト、ダクト送風口の風速管理に!
配管・ダクト内の測定を考えた、
丈夫なボディ、フタ付き。
大型LCDディスプレイを採用。より見やすく、シンプルに。
肩掛ベルト付きですので、両手を自由に使って測定できます。
本体に100個の測定データを保存できます。
ダクト内の風速・静圧測定に
ダクト内の風速測定に
本体・プローブ間に互換性あり。現場での急なプローブ
故障にもすばやく対応できます。
測定現場でデータをスピーディにプリントアウト。
(MODEL 6113のみ)
MODEL
風速
風温
6114
6115
その場ですぐにプリントアウト
(MODEL 6113のみ)
△:オプション、 : なし
極限量の計測にチャレンジ
プリンター
内蔵
6113
エアコン等の風速測定に…
圧力
!
主な仕様
アネモマスター風速計
6113 / 6114 / 6115
品 名
モデル名
測定対象
測定範囲
表示分解能
測定精度
応答性
温度補償精度
測定範囲
表示分解能
測定精度
応答性
測定範囲
表示分解能
測定精度
応答性
風 速
風 温
圧 力
※1
清浄な空気流
0.10∼50.0m/s
0.00∼9.99m/s : 0.01m/s, 10.0∼50.0m/s : 0.1m/s
±(指示値の3%+0.1) m/s
約1秒 (風速1m/s, 90%応答時)
5∼80℃の範囲において、±(指示値の5%+0.1) m/s
0.0∼100.0℃
0.1℃
±1.0℃
約30秒 (風速1m/s, 90%応答時)
−5.00∼+5.00kPa
0.01kPa
±(指示値の3%+0.01) kPa
約1秒
測定機能
測定値ホールド、時定数変更(1, 5, 10秒)、電池残量表示(5段階)
※1
測定単位 (風速:m/s、FPM 風温:℃、°
F 圧力 : kPa)
最大メモリ100データ、最大値・最小値・平均値の演算機能、風速値バーグラフ表示
出力機能
デジタル出力: RS-232C (4800, 9600, 19200, 38400bps)
プリンター出力 ※2:測定データ、メモリデータ、演算結果のプリントアウト
※1
※3
アナログ出力 : DC O∼1V(風速、風温、圧力 のいずれか1ch) 電 源
電池寿命
※3 : AC100∼240V(50/60Hz)
単2マンガン電池 x 6本 (アルカリ、Ni-Cd電池使用可)、ACアダプター 約10時間 ( 風速 5m/s、風温20℃、プリンター不使用、アルカリ電池使用時)
動作環境
本 体 : 5∼40℃ プ ロ ー ブ : 0∼100℃ 保 存 温 度 : 5∼40℃
質 量
6113:約1.1kg、6114:約1kg、6115:約1kg (電池含む)
付 属 品
取扱説明書x1冊、単2マンガン電池 x6本、プローブ(ケーブル2m) x1本、延長棒 x1本、肩掛けストラップ x1本、
プリンターロール紙 x1個 (MODEL6113のみ)
別 売 品
予備プローブ、アナログ出力、圧力測定機能(測定チューブ付き)、通信ケーブル、計測ソフトウェア、
ACアダプター
※1印 : 圧力測定機能(測定チューブ付き)は6115のみ標準仕様、6113・6114はオプションです。 ※2印 : プリントアウトはMODEL6113のみの機能です。 ※3印 : オプション
外観寸法図
(単位:mm)
約 33
約 150
約 23
約 ø5
約ø10
プローブ
ケーブル長さ:約2000
約 ø13
プローブと延長棒の接続図
約350(最大延長 約1100)
約 ø14
約 167 (最大延長960)
約 210(※奥行:約120)
注意
約 ø15
約 133
約 107
約 68
延長棒
本体側面
●正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
本カタログの製品仕様は改善のため予告なく変更する場合があります。
http://www.kanomax.co.jp/
□本 社 大阪府吹田市清水2番1号
(〒565‐0805)
□製品に関する
お問い合わせ 0120‐009‐750
E-mail:
□大 阪 事 務 所 TEL.(06)
6877-0447
□東 京 事 務 所 TEL.(03)
3378-4151
□名古屋事務所 TEL.(052)
241-0535
古紙配合率100%再生紙を使用しています
この印刷物はリサイクル可能な古紙
100%再生紙とソイインキ(大豆油
インキ)を使用しています。
本カタログの記載内容は2007年10月現在のものです。
