LG 25UM55-P 使用手冊
繁體中文

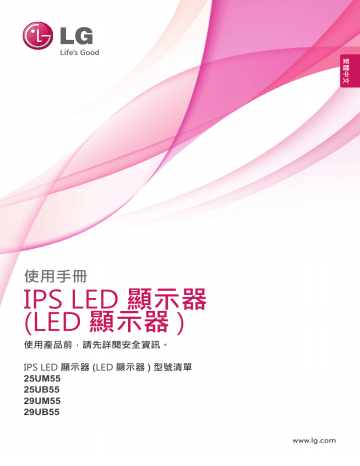

使用手冊
IPS LED 顯示器
(LED 顯示器 )
使用產品前,請先詳閱安全資訊。
IPS LED 顯示器 (LED 顯示器 ) 型號清單
25UM55
25UB55
29UM55
29UB55
www.lg.com
2
目錄
目錄
繁體中文
nan
3
授權
30 安裝 LG MONITOR SOFTWARE
4
組裝與準備
32 自訂設定
4
產品元件
32
啟動主選單
5
元件及按鈕描述
33
自訂設定
9
移動和抬起顯示器
33
-選單設定
10
安裝顯示器
33
--Easy control
10
-組裝底座底板
34
--Function
13
-使用電纜支架
35
--PBP
14
-拆卸底座底板
36
--Screen
17
-拆卸底座本體
37
--Settings
18
-安裝於桌面上
38
--Reset
19
-調整底座高度
39
-Reader Settings
20
-調整角度
22
-樞軸功能
23
-使用 Kensington 防盜鎖
23
-安裝壁掛板
24
-安裝到牆上
25 使用顯示器
40 疑難排解
42 規格
42
25UM55
43
25UB55
25
連接電腦
44
29UM55
25
-DVI 連接
45
29UB55
26
-DisplayPort 連接
46
原廠支援模式 (預設模式、DVI-D/HDMI/
27
-HDMI 連接
28
連接至 AV 裝置
46
HDMI 計時 (視訊)
28
-HDMI 連接
46
電源指示器
29
連接外部裝置
29
-耳機連接埠連接
PC Display Port)
47 適當姿勢
47
使用顯示器的適當姿勢
授權
3
授權
HDMI 和 HDMI 高解析多媒體介面等名詞及 HDMI 標誌為 HDMI Licensing,
LLC 在美國和其他國家的商標或註冊商標。
VESA、VESA 標誌、Display Port Compliance 標誌和 Dual-mode Source 的
Display Port Compliance 標誌是 Video Electronics Standards Association
的註冊商標。
nan
繁體中文
每個型號具有不同的授權。 請瀏覽 www.lg.com 以取得關於授權的更多資訊。
4
組裝與準備
組裝與準備
繁體中文
nan
產品元件
請先檢查包裝盒內是否包含所有元件,再使用本產品。 如果缺少元件,請連絡您購買本產品的零售商店。 請
注意,產品和元件外觀可能與此處顯示的不同。
或
使用者手冊 / 卡片
AC-DC 變壓器
電源線
(視國家而定)
選購配件
25UB55
AC-DC 變壓器
(視國家而定)
高清數據線
29UB55
Display Port 纜線
yy部分區域可能不提供
底座底板
DisplayPort 纜線。
單向螺絲
底座底板
底座本體
螺丝盖板
螺釘
底座底板
底座本體
螺丝盖板
螺釘
電纜支架
警示
yy
請務必使用原廠元件,以確保安全性與產品效能。
yy
使用仿冒配件所造成的任何損壞或傷害並不在保固範圍內。
注意
yy
請注意,元件外觀可能與此處顯示的不同。
yy
為提升產品效能,本手冊的所有資訊和規格可能變更,恕不事先通知。
yy
若要購買選購配件,請瀏覽電子商店或線上購物網站,或連絡您當初購買產品的零售商店。
yy
部分區域可能不提供 DisplayPort 纜線。
組裝與準備
5
元件及按鈕描述
nan
繁體中文
電源指示器
yy開:電源開啟
yy關:電源關閉
( 電源按鈕 )
連接埠
6
組裝與準備
29UM55
繁體中文
nan
電源指示器
yy開:電源開啟
yy關:電源關閉
( 電源按鈕 )
連接埠
組裝與準備
5
7
5
nan
繁體中文
電源指示器
yy開:電源開啟
yy關:電源關閉
( 電源按鈕 )
連接埠
8
組裝與準備
29UB55
繁體中文
nan
電源指示器
yy開:電源開啟
yy關:電源關閉
( 電源按鈕 )
連接埠
組裝與準備
移動和抬起顯示器
yy
嘗試移動顯示器前,建議您將顯示器裝在最初
隨附的紙箱或包裝材料中。
yy
移動或抬起顯示器之前,請先拔除電源線與所
有纜線。
yy
牢牢握住顯示器邊框的頂端與底部。 請勿抓
握面板本身。
警示
yy
請盡可能遠離,避免碰觸顯示器螢幕。 否則
可能導致螢幕或某些用於產生影像的像素受
損。
25UM55
25UB55
29UM55
29UB55
yy
抓握顯示器時,螢幕應背對自己,以防止刮傷
螢幕。
yy 如果您未搭配底座底板使用顯示器面板,顯示
器面板的搖桿按鈕可能會導致顯示器搖晃並掉
落,因而造成顯示器損壞或人身傷害。 此外,
這也可能會導致搖桿按鈕故障。
yy
移動顯示器時,避免產品遭受任何強力撞擊或
震動。
yy
移動顯示器時,請維持顯示器直立,勿將顯示
器轉向或傾斜。
nan
繁體中文
無論形狀與大小,要移動或抬起顯示器時,請遵照
這些指示以防止顯示器刮傷或損壞,並且確保安全
搬運。
9
10
組裝與準備
安裝顯示器
4 安装螺丝盖板。
繁體中文
nan
組裝底座底板
25UM55
1 面朝下放置螢幕。
警示
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
螺丝盖板
2 檢查底座本體的方向 ( 正面、背面 ),然後將底
座本體裝設到底座樞紐上。
將兩個螺絲擰入底座底板背面。
螺釘
底座本體
3
1 把支架器裝上底座。
2 向右擰緊螺釘。
底座本體
底座底板
底座樞紐
組裝與準備
4 安装螺丝盖板。
29UM55
警示
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
螺丝盖板
2 檢查底座本體的方向 ( 正面、背面 ),然後將底
座本體裝設到底座樞紐上。
將兩個螺絲擰入底座底板背面。
螺釘
警示
若在鎖緊螺絲時過度用力,可能會導致顯示
器受損。 這麼做所造成的損害不在產品保固
範圍內。
3
底座樞紐
1 把支架器裝上底座。
2 向右擰緊螺釘。
底座本體
底座底板
警示
脫離機架可能會傷腳,因此,請小心擰入。
nan
繁體中文
1 面朝下放置螢幕。
底座本體
11
12
組裝與準備
25UB55
29UB55
繁體中文
nan
1 面朝下放置螢幕。
1 面朝下放置螢幕。
警示
警示
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
2 檢查底板本體的位置 ( 位於正面和背面 ),然後
將底座底板安裝到底板本體上,如下圖所示。
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
2 檢查底板本體的位置 ( 位於正面和背面 ),然後
將底座底板安裝到底板本體上,如下圖所示。
底座本體
底座本體
底座底板
底座底板
3 使用硬幣,以順時針方向旋轉螺絲以鎖緊底座
底板。
3 使用硬幣,以順時針方向旋轉螺絲以鎖緊底座
底板。
組裝與準備
13
使用電纜支架
nan
繁體中文
25UM55
29UM55
29UB55
1 將旋鈕 (Cable holder) 安裝到孔(底座本體)中 。
2 使用單向螺絲安裝 Cable Holder 和顯示器裝置。
3 關閉 Cable holder。
25UB55
1 將旋鈕 (Cable holder) 安裝到孔(底座本體)中 。
2 使用單向螺絲安裝 Cable Holder 和顯示器裝置。
3 關閉 Cable holder。
14
組裝與準備
拆卸底座底板
3 取下底座本體背面上的兩個螺絲。
請如圖例所示,從底座樞紐拆卸底座本體。
繁體中文
nan
25UM55
1 面朝下放置螢幕。
警示
螺釘
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
2 移除螺丝盖板。
底座本體
4
1 向左轉動螺釘。
2 拆下底座。
底座本體
螺丝盖板
底座底板
組裝與準備
4
29UM55
15
1 向左轉動螺釘。
2 拆下底座。
底座本體
警示
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
2 移除螺丝盖板。
螺丝盖板
底座底板
警示
3 取下底座本體背面上的兩個螺絲。
請如圖例所示,從底座樞紐拆卸底座本體。
底座樞紐
底座本體
yy
本文件中的圖例呈現的是一般程序,因此圖例
可能會與實際產品的外觀有所不同。
yy
請勿以僅握住底座底板、上下顛倒的方式搬運
本顯示器。 這可能會造成顯示器掉出底座,
並導致人員受傷。
yy
抬起或移動顯示器時,請勿碰觸顯示器螢幕。
對顯示器螢幕施力可能會損壞顯示器螢幕。
請改以抓握底座本體或產品之塑膠邊框的方式
進行。
nan
繁體中文
1 面朝下放置螢幕。
16
組裝與準備
25UB55
29UB55
繁體中文
nan
1 面朝下放置螢幕。
1 面朝下放置螢幕。
警示
警示
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
2
1 使用硬幣將螺絲向左轉開。
2 拆卸底座底板。
yy
為了防止螢幕刮傷,請以軟布蓋住表面。
2
1 使用硬幣將螺絲向左轉開。
2 拆卸底座底板。
底座本體
底座本體
底座底板
底座底板
警示
yy
圖例中的元件可能與實際產品有所差異。
yy
請勿以上下顛倒的方式搬運顯示器,否則可能
會使顯示器掉出其底座,導致損壞或受傷。
yy
為了避免在抬起或移動顯示器時損壞螢幕,請
只握住底座或塑膠外蓋。 這能避免對螢幕施
加不必要的壓力。
組裝與準備
拆卸底座本體
29UB55
1 面朝下放置顯示器的螢幕。為了防止螢幕刮傷,
請以軟布蓋住表面。
1 面朝下放置顯示器的螢幕。為了防止螢幕刮傷,
請以軟布蓋住表面。
2 使用螺絲起子,卸下四顆螺絲,然後從顯示器
拆下底座。
2 使用螺絲起子,卸下四顆螺絲,然後從顯示器
拆下底座。
nan
繁體中文
25UB55
17
18
組裝與準備
安裝於桌面上
2 先將轉接器連接至顯示器,再將電源線插入電
源插座。
繁體中文
nan
1 提起顯示器,並以直立方式將顯示器放在桌面
上。
放置在離牆壁至少 10 公分處,確保有足夠的通
風。
25UM55
29UM55
10 公分
10 公分
或
10 公分
10 公分
29UM55
25UB55
29UB55
10 公分
10 公分
10 公分
10 公分
或
組裝與準備
19
2 撕除底座本體背面底部所黏貼的膠帶,然後一
邊將頭端向下壓,一邊拉出鎖定銷。
nan
繁體中文
底座本體
膠帶
或
鎖定銷
3 最高可將高度調整至 120.0 公釐。
25UB55
29UB55
或
120.0 公釐
最高可將高度調整至 130.0 公釐。
29UB55
130.0 公釐
3 按下顯示器底部的
( 電源 ) 按鈕以開啟顯示
器。
警示
警示
yy
請先拔下電源線,再移動或安裝顯示器。 因
為存在觸電危險。
yy
取出插銷後,不需要重新插入鎖定銷即可調整
高度。
警告
調整底座高度
25UB55
29UB55
1 將與底座底板組裝好的顯示器以直立方式放置
yy
調整螢幕的高度時,請勿將
手指或手放在螢幕與底板 (基
座) 之間。
20
組裝與準備
調整角度
繁體中文
nan
1 將安裝至底座底板的顯示器以直立方式放置。
2 調整螢幕角度。為獲得舒適的觀看體驗,可向
前或前後調整螢幕角度。
背面
-
正面
-
29UB55
背面
背面
29UM55
20
背面
20
正面
-5
正面
-5
正面
組裝與準備
21
警告
yy
調整顯示器的角度時,請小心不要碰觸或按壓
螢幕區域。
29UM55
20
25UM55
29UM55
25UB55
29UB55
-5
29UB55
20
-5
nan
繁體中文
yy
調整螢幕時,為了避免手指受傷,請勿持握顯
示器外框的下半部,如下圖所示。
20
-5
22
組裝與準備
25UB55
樞軸功能
3 順時針方向旋轉顯示器,如圖所示。
繁體中文
nan
樞軸功能讓顯示器可以順時針方向旋轉 90 度。
前端
4 將顯示器旋轉 90° 以完成安裝,如下圖所示。
底座
警告
yy
若要避免刮傷底座底板,請確定旋轉顯示器時
是使用樞軸功能,因此底座不會接觸到顯示器。
1 將顯示器到向上提起到最高高度。
警告
yy
有連接纜線時,請小心旋轉顯示器。
注意
yy
顯示器螢幕上顯示的影像不會隨著螢幕方向
旋轉。
2 依照圖中所示的箭頭方向調整顯示器的角度。
組裝與準備
安裝壁掛板
Kensington 防盜安全系統的接頭位於顯示器裝置
背面。
如需更多安裝與使用的相關資訊,請參閱
Kensington 防盜鎖的使用者手冊或瀏覽網站
http://www.kensington.com。
這台顯示器支援標準壁掛板或相容裝置的規格。
使用 Kensington 防盜安全系統纜線將顯示器裝置
與桌子加以連接。
1 面朝下放置螢幕。 為了防止螢幕刮傷,請以軟
布蓋住表面。
2 將壁掛板放置在顯示器上,再將壁掛板與螺絲孔
對齊。
3 使用螺絲起子,鎖緊四顆螺絲,將壁掛板固定在
25UM55
29UM55
顯示器上。
壁掛板
25UB55
29UB55
注意
yy
壁掛板須另購。
yy
如需更多安裝資訊,請參閱壁掛板的安裝指
南。
yy
安裝壁掛板時請勿過度施力,這麼做可能會
損壞顯示器的螢幕。
注意
yy
是否選擇使用 Kensington 防盜鎖是您的自
由。 可向您當地的電子用品商店購買相關配
件。
nan
繁體中文
使用 Kensington 防盜鎖
23
24
組裝與準備
安裝到牆上
繁體中文
nan
請於距離牆壁至少 10 公分處安裝顯示器,並讓顯
示器的每一側與牆壁之間保留約 10 公分的空間,
確保足夠的通風。 您可從當地的零售商店取得詳細
的安裝指示。 請參閱手冊以安裝和設定傾斜的壁掛
支架。
10 公分
10 公分
10 公分
10 公分
75 x 75
壁挂 (A x B)
底座螺絲
必要的螺絲
M4 x 10 公釐
4
警示
yy
請先拔下電源線,再移動或安裝顯示器以避
免觸電。
yy
在天花板或傾斜的牆上安裝顯示器可能會導
致顯示器掉落,進而導致受傷。 請使用原廠
的 LG 壁掛支架。 如需更多資訊,請連絡您
當地的零售商店或合格的安裝人員。
yy
若在固定螺絲時過度用力,可能會導致顯示
器受損。 這麼做所造成的損害不在產品保固
範圍內。
yy
請使用符合 VESA 標準的壁掛支架和螺絲。
使用或誤用不當元件所造成的損害不在產品
保固範圍內。
yy
後蓋外表面螺釘長度應小於 8mm。
壁掛襯墊
若要將顯示器安裝在牆上,請將壁掛支架 ( 選購 ) 裝
到顯示器的背面。
請確定壁掛支架已牢牢固定至顯示器及牆壁。
後蓋
1 若使用長於標準的螺絲,顯示器內部可能因而損
壞。
2 若使用不合適的螺絲,產品可能因而損壞或從架
裝位置掉落。 LG Electronics 對於此情況恕不負
責。
壁掛襯墊
後蓋
標準螺釘
最大 8mm
注意
yy
請使用 VESA 標準所指定的螺絲。
yy
壁掛組件包括安裝指南與所有必要零件。
yy
壁掛支架為選購配件。 可向您當地的零售商
店購買相關配件。
yy
對於各個壁掛支架,其螺絲的長度可能不同。
請務必使用長度正確的螺絲。
yy
如需更多資訊,請參閱壁掛支架的使用者手
冊。
使用顯示器
25
使用顯示器
警示
yy
本顯示器支援 * 隨插即用功能。
* 隨插即用:可讓您將裝置新增至電腦,而不必
重新設定任何項目,或手動安裝任何驅動程式。
DVI 連接
將數位視訊訊號傳輸至顯示器。 請如下圖所示,使
用 DVI 纜線連接顯示器。
按下選單按鈕,然後從輸入選單中選擇輸入選項。
若要在 DVI 輸入模式下聽見聲音,請使用產品隨附
的音訊線將電腦的 AUDIO OUT 連接埠連接至顯示
器的 AUDIO IN (PC) 連接埠。
25UB55
注意
yy
將電源線連接至插座時,請使用接地 (3 孔 )
的多孔插座或接地的電源插座。
yy在低溫地區開啟顯示器時,顯示器可能會閃爍。
此為正常現象。
yy
畫面有時可能出現一些紅點、綠點或藍點。
此為正常現象。
yy
使用 DVI 轉 HDMI 纜線可能會導致相容性問
題。
29UB55
( 另售 )
( 另售 )
yy
連接輸入訊號線,並依箭頭方向將
其轉緊。 為了防止中斷連接,請穩
穩地鎖緊纜線。
yy
請勿長時間按壓螢幕。 這可能會導
致影像扭曲。
yy
請勿在螢幕上長時間顯示靜態影像。 否則可
能會產生殘影。 如果可以的話,請使用螢幕
保護程式。
nan
繁體中文
連接電腦
26
使用顯示器
DisplayPort 連接
繁體中文
nan
將數位視訊和音訊訊號從電腦傳輸至顯示器。 使用
Display Port 纜線將電腦連接至顯示器,如下圖所
示。
按下選單按鈕,然後從輸入選單中選擇輸入選項。
( 另售 )
29UB55
( 另售 )
2
2
( 另售 )
29UM55
( 另售 )
注意
yy
視電腦的 DP 版本而定,可能沒有視訊或音訊
輸出。
yy
部分區域可能不提供 DisplayPort 纜線。
使用顯示器
27
27
27
HDMI 連接
2
nan
繁體中文
將數位視訊和音訊訊號從 PC 和 A/V 裝置傳輸至顯
示器。 使用 HDMI 纜線將 PC 和 AV 裝置連接至顯
示器,如下圖所示。
按下選單按鈕,然後從輸入選單中選擇輸入選項。
29UB55
2
29UM55
注意
yy
HDMI PC 可能會導致裝置相容性問題。
yy
使用 DVI 轉 HDMI 纜線可能會導致相容性問
題。
28
使用顯示器
連接至 AV 裝置
繁體中文
nan
HDMI 連接
將數位視訊和音訊訊號從 PC 和 A/V 裝置傳輸至顯
示器。 使用 HDMI 纜線將 PC 和 AV 裝置連接至顯
示器,如下圖所示。
按下選單按鈕,然後從輸入選單中選擇輸入選項。
29UB55
2 2
29UM55
注意
yy
使用 DVI 轉 HDMI 纜線可能會導致相容性問
題。
使用顯示器
29
連接外部裝置
nan
繁體中文
耳機連接埠連接
使用耳機連接埠將周邊裝置連接至顯示器。 如圖所
示進行連接。
( 另售 )
29UB55
( 另售 )
29UM55
( 另售 )
注意
( 另售 )
yy
周邊裝置須另購。
yy
彎式插頭的耳機較難與周邊裝置連接,因此請
使用直式插頭。
角式
直式
注意
yy
依據 PC 和外部裝置的音效設定,耳機和喇叭
的功能可能受限。
30
安裝 LG MONITOR SOFTWARE
安裝 LG MONITOR SOFTWARE
繁體中文
nan
將產品包裝中隨附的使用手冊光碟插入電腦光碟機,然後安裝 LG Monitor Software。
1 將預設網頁瀏覽器設定為 Internet Explorer。
4 在 [License Agreement] ( 授權合約 ) 畫面上核
取 [I accept the terms of the agreement] ( 我
接受此合約條款 ),然後按一下 [Next] ( 下一步 )
按鈕。
25UM55 29UM55
25UB55 29UB55
2 按一下光碟主畫面上的 [LG Monitor Software]
5 選擇想要安裝的程式。
(LG 顯示器軟體 )。 檔案下載視窗出現時,按一
下 [Run] ( 執行 ) 按鈕。 ( 檔案下載視窗可能因
作業系統或 Internet Explorer 版本而異,但安
裝程序相同。)
注意
警示
yy
如為 Windows 7,則需是 Service Pack 1 或
更新版本。
3 遵照指示進行安裝。
yy
Screen Split:此程式可讓您視需要自動分割
程式視窗。
Windows XP 不支援此程式。
yy
Auto Resolution: 這個程式可在以 PBP 模式
將顯示器連線到電腦時,自動將解析度變更為
最佳設定。
[Clone Mode] ( 複製模式 ) 不支援此程式。
使用單一顯示器時,不支援 [Extended
Mode] ( 延伸模式 )。
Windows XP 和 Vista 不支援此程式。
安裝 LG MONITOR SOFTWARE
6 LG Monitor Software 會開始安裝,如下所示。
31
注意
在 Screen Split 圖示上按一下滑鼠右鍵,並選擇
所需的配置。
7 您在 [Select Features] ( 選擇功能 ) 頁面上選擇
的程式將會自動安裝。
8 安裝完成後,請重新啟動系統。
nan
繁體中文
如果您執行 Screen Split,Screen Split 圖示
[ ] 會出現在電腦畫面右下方的系統匣中。
32
自訂設定
自訂設定
繁體中文
nan
啟動主選單
導航 OSD(螢幕顯示)
電源指示器
電源按鈕
1 按電源 ( ) 按鈕,出現導航 OSD(螢幕顯示)。
2 輕推左 ( ), 右 ( y y),y 上 ( ), 下 ( ) 電源按鈕調節選項。
3 按住電源 ( ) 按鈕退出 OSD(螢幕顯示)功能表。
按鈕
按中間電源按鈕。
功能
選單停用時
啟動導航 OSD。
選單啟用時
關閉導航 OSD。
(長按即關閉顯示器。這種關閉方法可在任何狀態下運行,即使 OSD 關閉時。)
電源指示器
顯示器處於運行模式時,電源指示燈將打開。(通電)。
顯示器處於節能模式時,電源指示燈將閃爍。
選單停用時
調整顯示器的音量大小。
選單啟用時
進入菜單 OSD。在非同步模式下,進入輸入變更 OSD。
選單停用時
調整顯示器的音量大小。
選單啟用時
進入 PBP OSD。
選單停用時
啟動導航 OSD。
選單啟用時
進入讀卡器 OSD。
選單停用時
啟動導航 OSD。
選單啟用時
關閉顯示器。
y
輕推左電源按鈕。
y
輕推右電源按鈕。
y
輕推上部電源按鈕。
y
輕推下部電源按鈕。
自訂設定
33
自訂設定
nan
繁體中文
選單設定
-Easy control
1 按中間電源按鈕 (
) ,流覽導航 OSD。
2 輕推左電源按鈕 (
y OSD(螢幕顯示)。
) 轉到 Menu
3 按中間 (
) 電源按鈕或輕推右電源按鈕 (
擇 Easy control。
y ) ,選
4 按照螢幕右下方出現的操作說明設置選項。
5 輕推左電源按鈕 (
y
) 返回到上層功能表或設置其他
功能表專案。
各選項說明如下。
功能
Menu > Easy control
Brightness
Contrast
調整螢幕的色彩對比度與亮度。
調整音量。
Volume
注意
y
yy
在音量功能表項下輕推下部電源按鈕
(
Input
選擇目前的輸入模式。
Ratio
調整螢幕比率。
) 啟動 / 關閉靜音功能。
Wide ( 寬螢幕 )
顯示寬螢幕視訊,不論視訊訊號輸入為何。
Original ( 原始 )
根據輸入視訊訊號的畫面比率來顯示視訊。
Cinema1 ( 電影 1) 將螢幕的畫面比率放大為 21:9。 ( 在 1080p)
Cinema2 ( 電影 2) 將螢幕的畫面比率放大為 21:9,包含底部用來顯示字幕的黑色方塊區域。 ( 在
1080p)
1:1
不調整原訊號的畫面比率。
注意
yy
在建議的解析度 (2560 x 1080) 下,[ 寬螢幕 ]、[ 原始 ] 和 [1:1] 選項的畫面可能看起來都一樣。
yy
使用交錯訊號時會停用比率選項。
34
自訂設定
-Function
繁體中文
nan
1 按中間電源按鈕 (
) ,流覽導航 OSD。
2 輕推左電源按鈕 (
y OSD(螢幕顯示)。
) 轉到 Menu
yy (
3 輕推上
) 或下 (
) 電源按鈕轉到 Function。
4 按中間 (
) 電源按鈕或輕推右電源按鈕 (
擇 Function。
y ) ,選
5 按照螢幕右下方出現的操作說明設置選項。
6 輕推左電源按鈕 (
功能表專案。
y
) 返回到上層功能表或設置其他
各選項說明如下。
功能
Menu > Func.
SUPER ENERGY
SAVING
Picture Mode
High
使用高效率的 SUPER ENERGY SAVING 功能來節省能源。
Low
使用低效率的 SUPER ENERGY SAVING 功能來節省能源。
Off
停用 SUPER ENERGY SAVING 功能。
Custom
允許使用者調整每個元素。 可調整主選單的顏色模式。
最佳化畫面以檢視圖片。
Cinema
最佳化畫面以改善視訊的視覺效果。
Game
最佳化為適合玩遊戲的畫面。
自訂設定
35
-PBP
) ,流覽導航 OSD。
2 輕推左電源按鈕 (
y OSD(螢幕顯示)。
) 轉到 Menu
yy (
3 輕推上
) 或下 (
4 按中間 (
) 電源按鈕或輕推右電源按鈕 (
nan
繁體中文
1 按中間電源按鈕 (
) 電源按鈕轉到 PBP。
y ) ,選
擇 PBP。
5 按照螢幕右下方出現的操作說明設置選項。
6 輕推左電源按鈕 (
他功能表專案。
y
) 返回到上層功能表或設置其
功能
Menu > PBP
PBP
在一個顯示器上顯示兩種輸入模式的畫面。
Input
Main
顯示寬螢幕視訊,不論視訊訊號輸入為何。
Sub
根據輸入視訊訊號的畫面比率來顯示視訊。
Audio
變更 PBP 模式中的音訊輸出。
Swap
在 PBP 模式中於主畫面與子畫面之間切換。
Sub Full
將 PBP 模式的子畫面轉換成寬螢幕。
Ratio
調整主畫面與子畫面的畫面比例。
Main
Sub
Wide
顯示符合主窗口畫面的視訊,不論視訊訊號輸入為何。
Original
在主窗口畫面上根據輸入視訊訊號的畫面比例顯示視訊。
Wide
顯示符合子窗口畫面的視訊,不論視訊訊號輸入為何。
Original
在子窗口畫面上根據輸入視訊訊號的畫面比例顯示視訊。
36
自訂設定
-Screen
繁體中文
nan
1 按中間電源按鈕 (
) ,流覽導航 OSD。
2 輕推左電源按鈕 (
y OSD(螢幕顯示)。
) 轉到 Menu
yy (
3 輕推上
) 或下 (
) 電源按鈕轉到 Screen。
4 按中間 (
) 電源按鈕或輕推右電源按鈕 (
擇 Screen。
y ) ,選
5 按照螢幕右下方出現的操作說明設置選項。
6 輕推左電源按鈕 (
功能表專案。
y
) 返回到上層功能表或設置其他
各選項說明如下。
功能
Menu > Screen
Picture Sharpness
Black Level
調整螢幕的銳利度。
設定偏移等級 ( 僅適用於 HDMI)。
yy Offset ( 偏移 ):作為視訊訊號的參考,這是顯示器可顯示的最暗色彩。
High
螢幕影像轉亮。
Low
螢幕影像轉暗。
Response Time 根據螢幕的速度,為顯示的影像設定反應時間。 若為正常環境,建議您使用 [ 正常 ]。 若為
快速移動的影像,建議您使用 [ 高 ]。
設定為 [ 高 ] 可能導致殘影。
Color
High
將反應時間設定為 [ 高 ]。
Middle
將反應時間設定為 [ 中間 ]。
Low
將反應時間設定為 [ 低 ]。
Off
將反應時間設定為 [ 關閉 ]。
Gamma
自訂 Gamma 設定:使用 Gamma 0、Gamma 1 和 Gamma 2 顯示器設定時,Gamma 設
定越高意味顯示的影像越明亮,反之亦然。
Color Temp
Custom
Red
Green
Blue
您可以使用 [ 紅色 ]、[ 綠色 ] 和 [ 藍色 ] 等色彩來自訂影像色彩。
選擇原廠預設的影像色彩。
Warm:將螢幕色彩設為偏紅色調。
Medium:將螢幕色彩設為紅色與藍色之間的色調。
Cool:將螢幕色彩設為偏藍色調。
Six Color
透過調整六種色彩 (Red_Hue, Red_Saturation, Green_Hue, Green_Saturation, Blue_
Hue, Blue_Saturation, Cyan_Hue, Cyan_Saturation, Magenta_Hue, Magenta_Saturation, Yellow_Hue, Yellow_Saturation) 的色彩及飽和度並儲存設定,以符合使用者的色彩
需求。
*Hue: 調整螢幕的色調。
*Saturation: 調整螢幕色彩的飽和度。 值越低,色彩的飽和度及亮度就越低。 值越高,色彩
就變得越飽和及越暗。
Reset
將色彩設定返回預設設定。
自訂設定
37
-Settings
nan
繁體中文
1 按中間電源按鈕 (
) ,流覽導航 OSD。
2 輕推左電源按鈕 (
y
) 轉到 Menu
OSD (螢幕顯示)。
yy (
3 輕推上
) 或下 (
4 按中間 (
) 電源按鈕或輕推右電源按鈕 (
) 電源按鈕轉到 Settings。
y ) ,選擇
Settings。
5 按照螢幕右下方出現的操作說明設置選項。
6 輕推左電源按鈕 (
y
) 返回到上層功能表或設置其他功能表專案。
各選項說明如下。
功能
Menu > Settings
Main Audio
Main audio 有三个选项。HDMI1, HDMI2, DisplayPort. (25UM55/29UM55)
Main audio 有四个选项。HDMI1, HDMI2, DisplayPort, Audio-In. (25UB55/29UB55)
Language
將選單畫面設為想要的語言。
Power LED
開啟 / 關閉顯示器正面的電源指示器。
On
電源指示器自動開啟。
Off
電源指示器關閉。
Automatic
Standby
一定时间后,显示器将自动转变为待机模式。
OSD Lock
防止不正確的按鍵輸入。
On
按鍵輸入已停用。
注意
除了 [OSD 鎖定] 模式,以及 [亮度]、[對比度]、[音量]、[輸入] 和 [設定] 的 [離開] 按鈕
外,將停用所有功能。
Off
按鍵輸入已啟用。
38
自訂設定
-Reset
繁體中文
nan
1 按中間電源按鈕 (
) ,流覽導航 OSD。
2 輕推左電源按鈕 (
y OSD(螢幕顯示)。
) 轉到 Menu
yy (
3 輕推上
) 或下 (
4 按中間 (
) 電源按鈕或輕推右電源按鈕 (
) 電源按鈕轉到 Reset。
y ) ,選
擇 Reset。
5 按照螢幕右下方出現的操作說明設置選項。
6 輕推左電源按鈕 (
功能表專案。
y
) 返回到上層功能表或設置其他
各選項說明如下。
功能
Menu > Reset
Do you want to reset your settings?
Reset
還原為預設值。
Cancel
取消所選項。
自訂設定
39
Reader Settings
y
(
2 輕推上部電源按鈕
nan
繁體中文
1 按中間電源按鈕 (
) ,流覽導航 OSD。
) 轉到 Reader OSD(螢幕顯示)。
3 按照螢幕下方出現的操作說明設置選項。
各選項說明如下。
說明
Reader Mode
Reader 1
螢幕調節到最適合閱讀報紙的模式。如您想要螢幕更亮,可在 OSD 功能表中控制
亮度。
Reader 2
螢幕調節到最適合觀看動畫片的模式。如您想要螢幕更亮,可在 OSD 功能表中控
制亮度。
Reader Off
閱讀模式關閉的模式。
40
疑難排解
疑難排解
繁體中文
nan
螢幕未顯示任何資訊。
顯示器電源線是否已插入?
yy 檢查電源線是否已正確插入電源插座。
電源指示器是否亮起?
yy 檢查電源線連接並按下電源按鈕。
電源指示燈顯示嗎?
yy 檢查所連接的輸入是否已啟用 ( 選單 - 輸入 )。
電源指示器是否閃爍?
yy 若顯示器處於省電模式,請移動滑鼠,或按下鍵盤的任意鍵以開啟顯示
器。
yy 檢查電腦是否已開啟。
是否顯示「超出範圍」訊息?
yy 當 PC ( 顯示卡 ) 傳輸的訊號超出顯示器的水平或垂直頻率範圍時,便
會發生此情況。 請參閱本手冊的〈產品規格〉一節,設定適當的頻率。
是否顯示「CHECK SIGNAL
CONNECTION」( 檢查訊號線 ) 訊
息?
yy 當 PC 與顯示器之間的訊號線遺失或斷線時,便會顯示此訊息。 請檢查
纜線並重新連接。
螢幕殘留影像。
即使顯示器已關閉,殘影仍會出現? yy 長時間顯示靜態影像可能會使螢幕受損,並造成影像殘留。
yy 長時間使用顯示器時,請使用螢幕保護程式以保護螢幕。
顯示器閃爍
若您還未設置推薦刷新頻率?
yy 使用 HDMI 1080i 60/50 Hz 刷新頻率時,顯示器將閃爍,因此,請將
刷新頻率設定為推薦模式 1080P。
注意
yy
垂直頻率:若要顯示影像,螢幕必須像日光燈一般每秒更新多次。
螢幕每秒更新的次數稱為 [ 垂直頻率 ] 或 [ 更新率 ],並且以 Hz 表示。
yy
水平頻率:顯示一條水平線所花費的時間稱為「水平週期」。 一秒所顯示的水平線條數目計算方式,
可用一除以水平週期得出。 此即為「水平頻率」,並以 kHz 表示。
疑難排解
41
注意
畫面色彩不正常。
畫面是否變色 (16 色 ) ?
yy 將色彩設為 24 位元 ( 全彩 ) 或更高。 在 Windows 中,前往 [ 控制台 ]
> [ 顯示 ] > [ 設定 ] > [ 色彩品質 ]。
畫面色彩是否不穩定或以單色顯示? yy 檢查訊號線是否正確連接。 重新連接纜線或重新插入 PC 的顯示卡。
螢幕上是否出現亮暗點。
yy 使用顯示器時,螢幕上可能出現亮暗像素點 ( 紅色、綠色、藍色、白色
或黑色 )。 這是 LCD 螢幕的正常現象。 此非錯誤,與顯示器的效能亦
無關。
nan
繁體中文
yy
檢查顯示卡的解析度或頻率是否處於顯示器允許的範圍內,
並在控制台 > 顯示 > 設定中設為建議 ( 最佳 )
解析度。
yy
若未將顯示卡設為建議 ( 最佳 ) 解析度,可能會導致文字模糊、畫面變暗、顯示區域遭截斷,或畫面對
齊錯誤。
yy
設定程序可能視電腦及 / 或作業系統而異。此外,部分顯示卡可能不支援特定的解析度。若是這種情況,
請連絡電腦或顯示卡製造商以取得協助。
yy
部分顯示卡可能不支援 2560x1080 解析度。
若無法顯示解析度,請與顯示卡的製造商連絡。
42
規格
規格
繁體中文
nan
25UM55
LCD 螢幕
解析度
視訊訊號
類型
64 公分 TFT ( 薄膜電晶體 )
LCD ( 液晶顯示器 ) 螢幕
螢幕的對角長度:64 公分
像素間距
0.2325 公釐 x 0.2325 公釐
最高解析度
2560 x 1080 @ 60 Hz
建議解析度
2560 x 1080 @ 60 Hz
水平頻率
30 kHz 至 90 kHz
垂直頻率
DP/HDMI :56Hz~75Hz
同步處理
分離式同步
輸入端子
HDMI IN1, HDMI IN2 , DisplayPort, H/P
電源
電壓
19 V
耗電量 ( 一般 )
開機模式:24 瓦 (ENERGY STAR® 標準 ) *
省電模式 ≤ 0.5 瓦
關機模式 ≤ 0.5 瓦
1.6 A
AC/DC 變壓器
ADS-40SG-19-3 19032G 型,SHENZHEN HONOR ELECTRONIC CO.,LTD 製造
輸出:19 V
1.7 A
環境條件
操作條件
溫度:10° C 至 35° C;濕度:10% 至 80%
存放條件
溫度:-20° C 至 60° C;濕度:5% 至 90%
底座角度調整
向前 / 向後:-5° 至 20° ( 頂部 )
尺寸
顯示器大小 ( 寬 x 高 x 深 )
含底座
609 公釐 x 383 公釐 x 188 公釐
不含底座
609 公釐 x 287 公釐 x 55 公釐
重量 ( 不含包裝 ) 4.0 公斤
規格可能變更,恕不另行通知。
* 耗電量隨著運行狀態和顯示器設置的不同而不同。
* 用 ENERGY STAR® 測試標準測量開機模式耗電量。
* ENERGY STAR® 是美國環保署的美國注冊商標。
規格
43
規格
LCD 螢幕
解析度
視訊訊號
類型
64 公分 TFT ( 薄膜電晶體 )
LCD ( 液晶顯示器 ) 螢幕
螢幕的對角長度:64 公分
像素間距
0.2325 公釐 x 0.2325 公釐
最高解析度
2560 x 1080 @ 60 Hz
建議解析度
2560 x 1080 @ 60 Hz
水平頻率
30 kHz 至 90 kHz
垂直頻率
DVI/DP:50 Hz 至 75 Hz HDMI: 25 Hz 至 60 Hz
同步處理
分離式同步
輸入端子
DVI-D IN, HDMI IN1, HDMI IN2 , DisplayPort, Audio In(PC), H/P
電源
電壓
19 V
耗電量 ( 一般 )
開機模式:31 瓦 (ENERGY STAR® 標準 ) *
省電模式 ≤ 0.5 瓦
關機模式 ≤ 0.5 瓦
1.6 A
AC/DC 變壓器
ADS-40SG-19-3 19032G 型,SHENZHEN HONOR ELECTRONIC CO.,LTD 製造
輸出:19 V
1.7 A
環境條件
操作條件
溫度:10° C 至 35° C;濕度:10% 至 80%
存放條件
3W+3W
溫度:-20° C 至 60° C;濕度:5% 至 90%
喇叭瓦數
底座角度調整
向前 / 向後:-5° 至 20° ( 頂部 )
尺寸
顯示器大小 ( 寬 x 高 x 深 )
含底座
609 公釐 x 357 公釐 x 239 公釐
不含底座
609 公釐 x 287 公釐 x 55 公釐
重量 ( 不含包裝 ) 4.9 公斤
規格可能變更,恕不另行通知。
* 耗電量隨著運行狀態和顯示器設置的不同而不同。
* 用 ENERGY STAR® 測試標準測量開機模式耗電量。
* ENERGY STAR® 是美國環保署的美國注冊商標。
nan
繁體中文
25UB55
44
規格
規格
繁體中文
nan
29UM55
LCD 螢幕
解析度
視訊訊號
類型
73.025 公分 TFT ( 薄膜電晶體 )
LCD ( 液晶顯示器 ) 螢幕
螢幕的對角長度:73.025 公分
像素間距
0.2628 公釐 x 0.2628 公釐
最高解析度
2560 x 1080 @ 60 Hz
建議解析度
2560 x 1080 @ 60 Hz
水平頻率
30 kHz 至 90 kHz
垂直頻率
DP:50 Hz 至 75 Hz HDMI: 25 Hz 至 60 Hz
同步處理
分離式同步
輸入端子
HDMI IN1, HDMI IN2 , DisplayPort, H/P
電源
電壓
19 V
耗電量 ( 一般 )
開機模式:31 瓦 (ENERGY STAR® 標準 ) *
省電模式 ≤ 0.5 瓦
關機模式 ≤ 0.5 瓦
2.0 A
AC/DC 變壓器
ADS-45SN-19-3 19040G 型,SHENZHEN HONOR ELECTRONIC CO.,LTD 製造
輸出:19 V
2.1 A
環境條件
操作條件
溫度:10° C 至 35° C;濕度:10% 至 80%
存放條件
溫度:-20° C 至 60° C;濕度:5% 至 90%
底座角度調整
向前 / 向後:-5° 至 20° ( 頂部 )
尺寸
顯示器大小 ( 寬 x 高 x 深 )
含底座
70.3 公分 x 41.4 公分 x 21.3 公分
不含底座
70.3 公分 x 32.8 公分 x 6.4 公分
重量 ( 不含包裝 ) 5.2 公斤
規格可能變更,恕不另行通知。
* 耗電量隨著運行狀態和顯示器設置的不同而不同。
* 用 ENERGY STAR® 測試標準測量開機模式耗電量。
* ENERGY STAR® 是美國環保署的美國注冊商標。
規格
45
規格
LCD 螢幕
解析度
視訊訊號
輸入端子
電源
類型
73.025 公分 TFT ( 薄膜電晶體 )
LCD ( 液晶顯示器 ) 螢幕
螢幕的對角長度:73.025 公分
像素間距
0.2628 公釐 x 0.2628 公釐
最高解析度
2560 x 1080 @ 60 Hz
建議解析度
2560 x 1080 @ 60 Hz
水平頻率
30 kHz 至 90 kHz
垂直頻率
DVI/DP:50 Hz 至 75 Hz HDMI: 25 Hz 至 60 Hz
同步處理
分離式同步
DVI-D IN, HDMI IN1, HDMI IN2 , DisplayPort, Audio In(PC), H/P
電壓
19 V
耗電量 ( 一般 )
開機模式:31 瓦 (ENERGY STAR® 標準 ) *
省電模式 ≤ 0.5 瓦
關機模式 ≤ 0.5 瓦
2.0 A
AC/DC 變壓器
ADS-45SN-19-3 19040G 型,SHENZHEN HONOR ELECTRONIC CO.,LTD 製造
輸出:19 V
2.1 A
環境條件
操作條件
溫度:10° C 至 35° C;濕度:10% 至 80%
存放條件
溫度:-20° C 至 60° C;濕度:5% 至 90%
喇叭瓦數
5W+5W
底座角度調整
向前 / 向後:-5° 至 20° ( 頂部 )
尺寸
顯示器大小 ( 寬 x 高 x 深 )
含底座
70.3 公分 x 37.7 公分 x 25.9 公分
不含底座
70.3 公分 x 32.8 公分 x 4.3 公分
重量 ( 不含包裝 ) 6.3 公斤
規格可能變更,恕不另行通知。
* 耗電量隨著運行狀態和顯示器設置的不同而不同。
* 用 ENERGY STAR® 測試標準測量開機模式耗電量。
* ENERGY STAR® 是美國環保署的美國注冊商標。
nan
繁體中文
29UB55
46
規格
原廠支援模式 ( 預設模式、DVI-D/HDMI/PC Display Port)
繁體中文
nan
預設模式
水平頻率 (kHz)
垂直頻率 (Hz)
極性 (H/V)
720 x 400
31.468
70.08
-/+
640 x 480
31.469
59.94
-/-
640 x 480
37.5
75
-/-
800 x 600
37.879
60.317
+/+
800 x 600
46.875
75
+/+
1024x768
48.363
60
-/-
1024x768
60.123
75.029
+/+
1152 x 864
67.5
75
+/+
1280 x 720
45
60
+/+
1280 x 1024
63.981
60.02
+/+
1280 x 1024
79.976
75.025
+/+
1600 x 900
60
60
+/+
1680 x 1050
65.290
59.954
-/+
1920 x 1080
67.5
60
+/-
2560 x 1080
66.7
60
-/+
HDMI 計時 ( 視訊 )
預設模式
水平頻率 (kHz)
垂直頻率 (Hz)
480P
31.50
60
576P
31.25
50
720P
37.50
50
720P
45.00
60
1080P
56.25
50
1080P
67.50
60
電源指示器
模式
LED 色彩
開機模式
燈亮
省電
閃爍
關機模式
關
註解
註解
適當姿勢
47
適當姿勢
nan
繁體中文
使用顯示器的適當姿勢
調整螢幕,以便讓您以略低於自然視線水平的角度舒適地觀看螢幕。
yy
每小時休息大約十分鐘,減輕長時間使用所引起的疲勞。
yy
觸控顯示器的底座可讓產品保持在最佳使用位置。
調節支架角度以獲得螢幕的最佳視角。
您應當稍微俯視螢幕。
調整角度
避免螢幕出現反光或炫光。
將雙手輕放在鍵盤上,在手
肘處彎曲手臂,並讓手臂在
您的正面水平展開。
Declaration of Conformity
Trade Name: LG
Model : 25UM55D,25UB55D,
29UM55D,29UB55D
Responsible Party: LG Electronics Inc.
Address : 1000 Sylvan Ave. Englewood Cliffs
NJ 07632 U.S.A
TEL: 201-266-2534
*above information is only for USA FCC Regulatory
請務必先閱讀《安全事項》再使用產品。
請將《使用手冊》( 光碟 ) 收置於易取用處,
以供日後參考。
本裝置型號及序號位於其背面和其中一側。
請記下號碼,以便日後如需維修時使用。
型號
序號
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
