ENGLISH

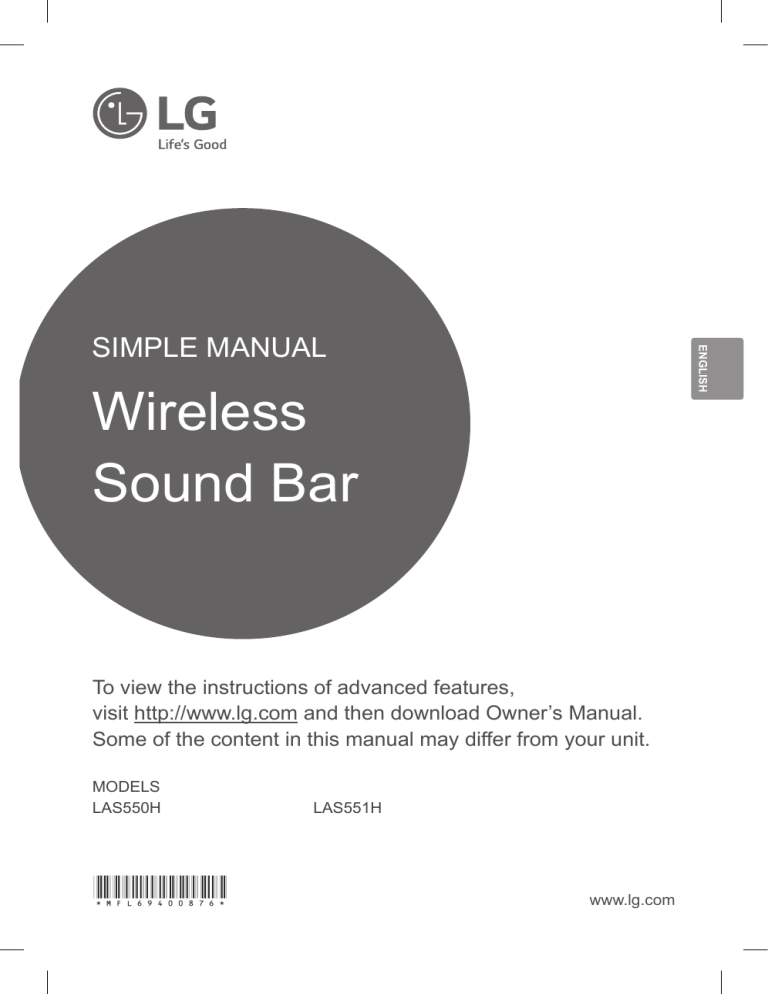

SIMPLE MANUAL
Wireless
Sound Bar
To view the instructions of advanced features,
visit http://www.lg.com and then download Owner’s Manual.
Some of the content in this manual may differ from your unit.
MODELS
LAS550H
*MFL69400876*
LAS551H
www.lg.com
Front Panel
· · · · · · · · · · · · · · · · · · · · Power On /Off
· · · · · · · · · · · · · · · · · · · Selects Function
· · · · · · · · · · · · · · · · Adjusts Volume
1
Subwoofer Connection
Place the wireless subwoofer near the sound
bar and follow steps below.
a Connect the power cord of wireless
subwoofer to the outlet.
b Turn on the sound bar :
The sound bar and wireless subwoofer
will be automatically connected. A
yellow-green LED on the wireless
subwoofer will light on.
Rear Panel
HDMI IN · · · · · · · · · · · · Connect to a device
HDMI OUT (TV ARC) · · · · · Connect to a TV
USB port · · · · · · · · Connect to a USB device
PORTABLE IN Connect to a Portable device
OPTICAL IN · · · Connect to an Optical device
2
TV Connection
Connect with the Sound Bar and TV using
Optical ( ) or HDMI ARC ( ).
Optical Connection
a Connect the sound bar to the TV
using Optical cable.
b Set up [External Speaker (Optical)] on
your TV setting menu.
TV
If no sound is heard from the wireless
subwoofer, please follow as below.
i.Adjust volume level of sound bar to
minimum. "VOL MIN" appears on display
window.
ii. Press and hold (Mute) button on the
remote control about 3 seconds.
"WL RESET" appears on display window
and red LED on the sound bar blinks.
iii. Press and hold PAIRING on the back
of wireless subwoofer for more than 5
seconds using point of a pen.
iv. Disconnect the power cord of the sound
bar and the wireless subwoofer. Connect
them again.
Controller App
HDMI(ARC) Connection
a Connect the sound bar to the TV
using HDMI cable.
b Set up [External Speaker (HDMI
ARC)] on your TV setting menu.
͹͵;ͺ͑ͺͿ
͙Ͳ΃ʹ͚
TV
͹͵;ͺ͑΀Ά΅
͙΅·͑Ͳ΃ʹ͚
LG Sound Sync (Wireless)
TV
Download the Music Flow Bluetooth App to
your device.
For more information, download the online
owner’s manual. http://www.lg.com
Additional Information
Specification
Power
requirements
Remote control
Refer to the main label.
Refer to the main label.
Power
consumption
Networked standby : 2.5 W
(If all network ports are
activated.)
Dimensions
(W x H x D)
Net Weight
Bus Power
Supply (USB)
Amplifier (Total
RMS Output
power)
Approx.
890 mm x 51 mm x 85 mm
Approx. 2.8 kg
5 V 0 500 mA
320 W
Design and specifications are subject to change
without notice.
:
:
:
:
Turns down the volume at night.
Adjusts the volume level appropriately.
Synchronizes the audio and video.
Automatically turns on by an input source.
How to disconnect the wireless
network connection or the wireless
device
Set up the AUTO POWER ON/OFF function to off
and turn off the unit.
Replacement of battery
Российская Федерация
Импортер ООО “ЛГ Электроникс Рус”
Адрес импортера: 143160 Российская Федерация, Московская область, Рузский район, сельское
поселение Дороховское, 86 км. Минского шоссе, д.9
Адрес производителя : ЛГ Электроникс (Хужоу) Инк., завод Хатаи
516006, Китай, пров. ГуанДонг, г. Хужоу, Промышленная зона
Жонгкай, Индустриальный парк Хутаи, ХуФенг Донг Уи Роуд, 13.
Сделано в Китае
Україна
Найменування та адреса імпортера
ПІІ «ЛГ ЕЛЕКТРОНІКС Україна» вул. Басейна, 6, м. Київ, 01004,
Тел 044 201-43-50
Қазақстан Республикасы
Импорттаушы АҚ “ЭЛ Джи Электроникс Алматы Қазақстан”, 050061, Алматы қ., к. Көкорай, 2А
Өндірушінің мекенжайы: LG Electronics(Huizhou) Inc. Huitai Factory
516006, Қытай, ГуанДонг ауданы, Хужоу қаласы, Жонгкай
өнеркәсіптік аймағы,
Хутай Индустриялық саябағы, ХуФенг Донг Уи Роуд, 13.
Қазақстан Республикасы территориясында тұтынушылардан келіп түскен талаптар мен
ұсыныстарды қарайтын және тауарды жөндеу мен техникалық қызмет көрсететін ұжым:
АҚ «Эл Джи Электроникс Алматы Казахстан», 050061, Қазақстан Республикасы, Алматы қ.,
Көкорай, 2А. Басқа сервис орталықтары жайында мағлұматты “Тұтынушыға қызмет көрсету
орталығына” телефон шалу арқылы білуге болады.
Қытайда жасалған
