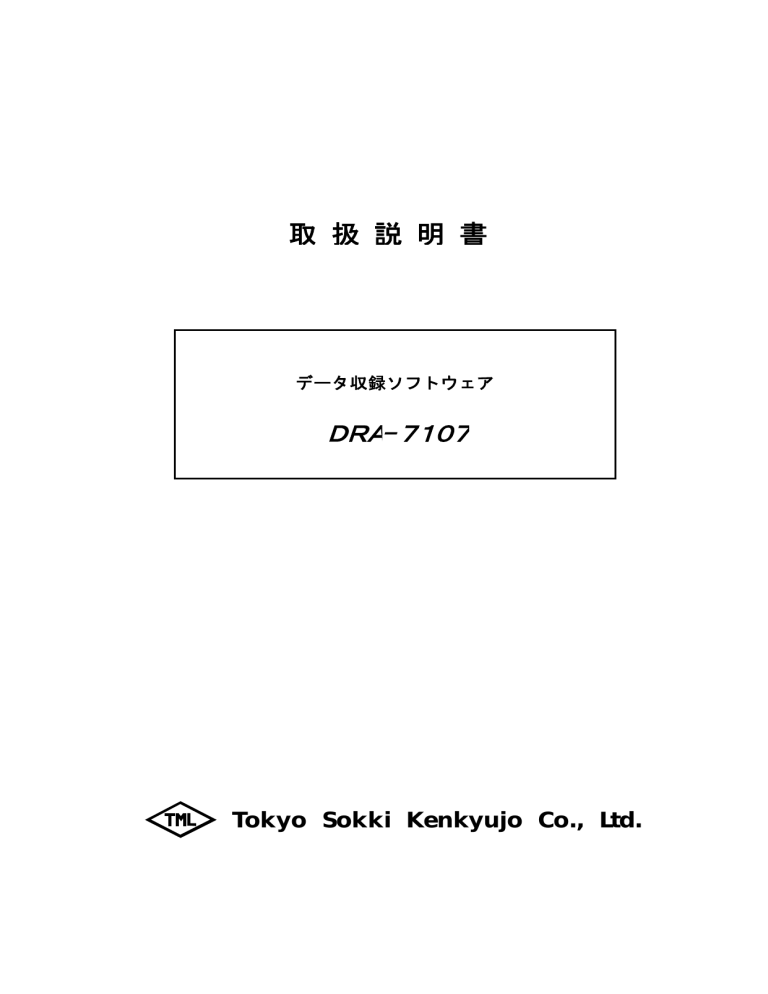

取 扱 説 明 書

データ収録ソフトウェア

DRA-7107

Tokyo Sokki Kenkyujo Co., Ltd.

目 次

1 概要 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1

2 データ収録ソフトウェア(DRA-7107)のインストール ‥‥‥ 1

2-1

2-2

ソフトウェアのセットアップ

ソフトウェアの削除

‥‥‥‥‥‥‥‥‥

‥‥‥‥‥‥‥‥‥‥‥‥‥

1

5

3 測定器の初期設定 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6

4 データ収録ソフトウェア(DRA-7107)の実行 ‥‥‥‥‥‥‥ 6

5 設定 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7

5-1

5-2

5-3

5-4

5-5

5-6

5-7

データファイル名設定 ‥‥‥‥‥‥‥‥‥‥‥‥ 7

測定条件設定 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8

グラフ条件設定 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10

ファイル変換 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12

モニタ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16

バランス ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17

測定 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 18

5-8

5-9

チェック

校正値出力

‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 19

‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 20

5-10 バージョン ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 21

6 メモ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 21

1.概要

このソフトウェアは,デジタル動ひずみ測定器(DRA−107A,DRA−101C)を用いて,モニタリング,データ

収録を行うソフトウェアです。

トリガ方法は,マニュアルトリガ,データトリガ,外部トリガに対応しています。

データは,バイナリ または,テキスト(CSV形式) ファイルで保存され,バイナリファイルは,ファイル変換を行う

ことで,テキストファイル(CSV形式)に変換され,MS−Excel等で内容を確認できます。

インターフェースには,GP−IB(日本ナショナルインスツルメンツ社製)を使用します。

デジタル動ひずみ測定器は,1台の対応です。

本ソフトウェアは,日本語 Windows95/98/Me/NT4.0(SP5)/2000/XP の環境で動作確認済みです。

2.データ収録ソフトウェア(DRA−7107)のインストール

パーソナルコンピュータに,ソフトウェア DRA-7107 をセットアップします。

※ ソフトウェアは, c:¥Program Files¥Dra-7107 にセットアップされ,

データは,デフォルト設定では [マイドキュメント]¥Dra-7107¥Data に書き込まれます。

ドライブ c:¥は,¥windows もしくは,¥WinNT フォルダのあるドライブです。

※WindowsNT/2000/XP にインストールする時は,Administrator 権限のユーザーで実行してください。

2−1.ソフトウェアのセットアップ

(1)すべてのアプリケーションを終了してください。

(2)本ソフトウェアの CD-ROM を CD-ROM ドライブにセットします。

(3)[スタート]−[コントロールパネル(C)]をクリックして,「コントロールパネル」を開き,「プログラムの追加と削除」アイコンをダ

ブルクリックします。

(4)[プログラムの追加]ボタンをクリックします。

図2−1

図2−2

(5)[CD またはフロッピー(F)]ボタンをクリックします。

(6)[次へ(N)>]ボタンをクリックします。

図2−3

(7)[参照(R)

]ボタンをクリックします。

図2−4

図2−5

(8)CD-ROM ドライブ/Japanese/setup.exe を選択し,[開く(O)]ボタンをクリックします。

(9)[完了]ボタンをクリックします。

図2−6

図2−7

(10)セットアップを開始する場合は[OK]ボタンをクリックします。

中止する場合は,[終了(X)]ボタンをクリックします。

(11)右上のボタンをクリックします。

図2−8

図2−9

(12)[継続(C)]ボタンをクリックします。

(13)[OK]ボタンをクリックします。

図2−10

図2−11

以上で,セットアップは終了しました。

2−2.ソフトウェアの削除(アンインストール)

(1)[スタート]−[コントロールパネル(C)]をクリックして,「コントロールパネル」を開き,「プログラムの追加と削除」アイコンをダ

ブルクリックし,リストの中から「DRA-7107」を選択し, [変更と削除]ボタンをクリックします。

図2−12

(2)確認メッセージを表示します。削除する場合は,[はい(Y)]ボタンをクリックします。

図2−13

削除しない場合は,[いいえ(N)]ボタンをクリックします。

(3)削除が終わりました。[OK]ボタンをクリックします。

図2−14

以上の操作で本ソフトウェアは Windows から削除されます。

3.測定器 初期設定

GP−IB設定は以下の固定です。あらかじめ,測定器を設定してください。

アドレス 20

デリミタ CR+LF

4.データ収録ソフトウェア(DRA−7107)の実行

スタート/プログラム/DRA−7107/DRA−7107 をクリックするとソフトウェアは実行されます。

図4−1 に示す画面表示をします。

図4−1

※グラフは,Y−Time形式のみサポートし,1グラフ 1チャンネルを表示し,最大10グラフ表示が可能です。

5.設定

5−1.データファイル名設定

図5−1

図5−1 に示す様に,メニューの “ファイル” をクリックし,“データファイル名設定” をクリックします。

図5−2 に示す データファイル名設定ダイアログ が表示されます。

このボタンでデータフォルダ名

が変更できる。

図5−2

ファイルタイプに,“*.dra” と “*.csv” の選択ができます。

“*.dra” は,バイナリファイルで,後でファイル変換を行います。

“*.csv” は,テキスト(CSV形式)ファイルです。

インストール直後は,上記の様に日付文字列による次回データファイル名が表示されます。

また,この状態で測定を行うと,

20070309.dra

20070309_1.dra

最初の測定データファイル

2回目の測定データファイル

20070309_2.dra

3回目の測定データファイル

の様に,元の名称に枝番号が付く形でファイル名がつくられます。

5−2.測定条件設定

図5−3

図5−3 に示す様に,メニューの “ファイル” をクリックし,“測定条件設定” をクリックします。

図5−4 に示す 測定条件設定ダイアログ が表示されます。

図5−4

※測定条件

項目

トリガ

説 明

サンプリング クロック

トリガ方法の選択

(マニュアルトリガ,データトリガ,外部トリガ)

サンプリング クロックの設定

低速

中速

1 ∼ 32767 mSec. 1mSec.刻み

0.2 ∼ 0.9 mSec. 0.1mSec.刻み

高速 0.05,0.1 mSec. (高速の場合,測定中のモニタリングは行えません。)

データメモリ ワード データメモリワード数の設定

※DRA-107A のデータメモリは1チャンネルあたり 496K(507904)ワードです。

※DRA-101C のデータメモリは1チャンネルあたり標準で 48K(49152)ワードです。オプション

により 112K(114688),240K(245760),496K(507904)ワードに増設できます。

※データファイル名設定で,ファイルタイプを “*.csv”に設定している場合は,

プリメモリ ワード

アベレージング

最大ワード数 65000 ワード となります。

プリメモリワード数の設定

データトリガ,外部トリガ 時に有効となる。

移動平均処理を行うポイント数を設定する。

サンプリングクロックが,低速の時有効となる。

(OFF,2,4,8,16,32,64,128,256,512,1024)

※チャンネル条件

項 目

ON/OFF

INPUT MODE

L.P.F.

COEFF.

POINT

UNIT

DATA TRG

OFFSET

説 明

チャンネルの有効/無効の選択

入力モードの設定。

VOLT

STRAIN(0.5V)

STRAIN(2.0V)

STRAIN(5.0V)

0.1STRAIN(0.5V)

:電圧入力モード

:ひずみ入力 ブリッジ電圧 0.5Vrms

:ひずみ入力 ブリッジ電圧 2.0Vrms

:ひずみ入力 ブリッジ電圧 5.0Vrms(DRA-101C の時有効)

:ひずみ入力(0.1μ) ブリッジ電圧 0.5Vrms

0.1STRAIN(2.0V)

0.1STRAIN(5.0V)

:ひずみ入力(0.1μ) ブリッジ電圧 2.0Vrms

:ひずみ入力(0.1μ) ブリッジ電圧 5.0Vrms(DRA-101C の時有効)

※ひずみ入力(0.1μ)モードでは,100μは“1000”と測定されます。

ローパスフィルタの設定

(PASS,300Hz,100Hz,30Hz,10Hz)

係数の設定

ポイントの設定

(#######,#####.#,####.##,###.###,##.####,#.#####)

単位の設定

(με,mm,cm,℃,gf,kgf,tf,N,kN,MN,kg/mm^2,kg/cm^2,kPa,MPa,hPa,mV,V

G,gal,m/s^2,cm/s^2,rad/s^2,m/s,cm/s,rad/s,kine,rpm,cpm,deg,rad )

ON/OFF データトリガチャンネルの有効/無効の選択

LEVEL データトリガのレベルの設定

この値は,データトリガ測定開始直後の測定値との比較となります。

オフセット値の設定

測定結果に,これを加算した値で測定され,ます。

※係数の設定について

1000μεが入力された場合の INPUT MODE と表示値(係数 1.0)の関係は,以下の様になります。

工学値に変換する場合,この値を考慮する必要があります。

INPUT MODE 表示値 考慮する倍率

STRAIN(0.5V)

STRAIN(2.0V)

ひずみ入力 ブリッジ電圧 0.5Vrms

ひずみ入力 ブリッジ電圧 2.0Vrms

STRAIN(5.0V) ひずみ入力 ブリッジ電圧 5.0Vrms

0.1STRAIN(0.5V) ひずみ入力(0.1μ) ブリッジ電圧 0.5Vrms

0.1STRAIN(2.5V) ひずみ入力(0.1μ) ブリッジ電圧 2.0Vrms

0.1STRAIN(5.0V) ひずみ入力(0.1μ) ブリッジ電圧 5.0Vrms

250

1000

2500

2500

10000

25000

4.0

1.0

0.4

0.4

0.1

0.04

例)

荷重計(容量:5KN,定格出力 4000με)を STRAIN(5.0V)モードで収録する場合の工学値表示の係数は,次のよ

うになります。

係数

( kN )

4000

(

με

)

0.4

5−3.グラフ条件設定

図5−5

図5−5 に示す様に,メニューの “ファイル” をクリックし,“グラフ条件設定” をクリックします。

図5−6 に示す グラフ条件設定ダイアログ が表示されます。

図5−6

※X-軸

GRID

項目

MONI. SCALE

GRAPH SCALE

説 明

X軸のグリッドの有効/無効の選択

SPAN モニタ表示における X軸のスパンを設定

PICH モニタのスクロール間隔を設定

DIV. モニタ表示における X軸の分割数を設定

AUTO グラフ表示において,X軸のオートスケールの有効/無効の選択

MAX. 固定スケール時の X軸の最大値

MIN.

DIV.

固定スケール時の X軸の最小値

固定スケール時の X軸の分割数

※Y-軸

項目

ON/OFF

GRID

SCALE

グラフ表示の有効/無効の選択

説 明

Y軸のグリッドの有効/無効の選択

AUTO Y軸のオートスケールの有効/無効の選択

MAX. 固定スケール時の Y軸の最大値

MIN. 固定スケール時の Y軸の最小値

DIV. 固定スケール時の Y軸の分割数

5−4.ファイル変換

図5−7

図5−7 に示す様に,メニューの “ファイル” をクリックし,“ファイル変換” をクリックします。

図5−8 に示す ファイル変換ダイアログ が表示されます。

測定データファイル(拡張子:.dra)を選択し,“変換”ボタンをクリックすると,CSV ファイルへの変換処理が行われ

ます。

図5−8

バイナリファイル形式(データファイル名設定において,“*.dra” を選択)の場合,テキストファイル(CSV形式)

に変換し,MS−Excel 等でデータを利用します。

5−4−1.送り側ファイルの選択

(1)フォルダの選択

図5−9

図5−9 に示す様に,“…”ボタンをクリックすると,図5−10に示す データフォルダ設定 画面が表示されま

す。 送り側に設定するフォルダを選択し,“OK”ボタンをクリックしてください。

図5−10

(2)ファイルの選択

図5−11 図5−12

図5−11

に示す様に,データファイル一覧の各ファイルのチェックボックスにチェックを入れることで,ファイル

が選択されます。

※ 送り側のデータファイル一覧上で右クリックを行うと 図5−12 に示す メニューが表示されます。

このメニューの項目をクリックすることで送り側のデータファイルの選択・取消が可能です。

5−4−2.受け側の設定

(1)フォルダの選択

図5−13

図5−13 に示す様に,“…”ボタンをクリックすると,図5−14に示す データフォルダ設定 画面が表示されま

す。 受け側に設定するフォルダを選択し,“OK”ボタンをクリックしてください。

図5−14

(2)ファイルの設定

複数ファイルを一括で変換する場合は,送り側のファイルの拡張子を“.csv”に変更したファイル名になります。

送り側ファイルが一つの場合は,図5−15に示すように,送り側ファイルのチェックボックスにチェックを入れてくだ

さい。

CSV ファイル名に受け側ファイルが設定されます。

また,このファイル名は,変更が可能です。

図5−15

5−4−3.受け側データファイルについて

送り側のデータが,65000ワード゙数を超える場合,CSVファイル名は,枝番号をつけて保存されます。

データが 70000ワードで,CSVファイル名を “DATA.csv” とした場合,以下の様になります。

DATA_A.csv : 0 ∼ 64999 ワードのファイル

DATA_B.csv : 65000 ∼ 69999 ワードのファイル

図5−16に変換例を示しました。

送り側データは,200000ワードに設定されており,変換すると送り側ファイル1つに受け側ファイル4つが作られ

ています。

20070309_1.dra から変換されたファイル

20070309_2.dra から変換されたファイル

20070309.dra から変換されたファイル

図5−16

5−5.モニタ

図5−17

図5−17 に示す様に,メニューの“測定”をクリックし,“モニタ”をクリックします。

図5−18 に示す様に モニタリングが実行します。

図5−18

モニタ起動中に,メニューの“測定”をクリックし,“モニタ”をクリックすると,モニタが中止します。

メイン画面下部の“モニタ On” ボタンでも同様に動作します。

メイン画面下部のボタン は,モニタ時は,“モニタOff” と表示され,モニタ中止の時は,もう一度このボタンを押

してください。

5−6.バランス

図5−19

図5−19 に示す様に,メニューの“測定”をクリックし,“バランス”をクリックします。

図5−20 に示す バランスダイアログ が表示されます。

電圧入力モードでは,バランスをとることはできません。

図5−20

メイン画面下部の “バランス” ボタンでも同様に動作します。

各チャンネルのデータ表示部をクリックすると,青色に選択され,“バランス”ボタンを押すとそのチャンネルのバラ

ンスが取れます。

※ チャンネル条件設定の“OFFSET”項目に 0 以外の数値が入力されている場合,この値を加算した表示がな

されます。

5−7.測定

図5−21

図5−21 に示す様に,メニューの“測定”をクリックし,“測定開始”をクリックします。

図5−22 に示す様に 測定が実行されます。

高速サンプリングの場合,モニタリングは行われません。

高速サンプリングの場合,測定残量は表示できません。

図5−22

測定条件設定のトリガ方法にしたがって測定されます。

測定終了後,データ転送・保存・グラフ描画 処理が行われます。

測定中に,メニューの“測定”をクリックし,“測定中止”をクリックすると,測定が中止しされ,この時点のデータで

後処理が行われます。

※グラフ描画処理では,測定器のチャンネルが有効で,グラフを表示していなくても,グラフ条件設定にて,グラフ

を有効にすると描画されたグラフが表示されます。

※メイン画面下部の“測定開始”ボタンも同様に動作します。

メイン画面下部のボタンは,測定中は“測定中止” と表示され,測定中止の時は,もう一度このボタンを押してく

ださい。

※大量のデータをグラフ描画する際,最終的には,本来のグラフ表示になりますが,画面構成が途中乱れること

があります。

5−8.チェック

図5−23

図5−23 に示す様に,メニューの“オプション”をクリックし,“チェック”をクリックします。

図5−24 に示す チェックダイアログ が表示されます。

図5−24

各項目のチェックボックスをチェックして,“チェック”ボタンをクリックします。

測定器のチェック機能が動作します。

5−9.校正値出力

※DRA-101C の場合の機能です。

図5−25

図5−25 に示す様に,メニューの“オプション”をクリックし,“校正値出力”をクリックします。

図5−26 に示す 校正値出力ダイアログ が表示されます。

図5−26

[ON/OFF] チェックボックスにチェックを入れ,[CAL. VALUE] に出力する校正値を工学値で入力します。

[+CAL] ,[0] ,[

–CAL] ボタンをクリックして,DRA から校正値の電圧を出力します。

※デジタル動ひずみ測定器は,アナログ出力時に,レンジ切換を行なう事ができます。本ソフトウェアでは,レンジ

1000に固定しデジタル動ひずみ測定器を動作します。

5−10.バージョン

図5−27

図5−27 に示す様に,メニューの“オプション”をクリックし,“バージョン”をクリックします。

図5−28 に示す ダイアログが表示されます。

図5−28

6.メモ

この取扱説明書は,ソフトウェアバージョン1.2A に対応します。

この製品は,MS-Visual Basic で作成されており,その他に開発ツールとして,Olectra Chart

Version 6.0J が使われています。

Microsoft, Windows, Visual Basic は,米国 Microsoft Corporation の米国およびその他の国における登録商標で

す。

Olectra および Olectra Chart は米国 APEX Software Corporation の商標です。

その他記載の会社名,商品名は各社の商標,あるいは登録商標です。

※旧バージョンを使用されている方へ

バージョン(1.2A)から設定条件の保存先が変更されました。これにより,このバージョンをインストールされた場合,

設定条件を改めて変更する必要があります。

また,デフォルトのデータ保存先も同様に変更されています。
