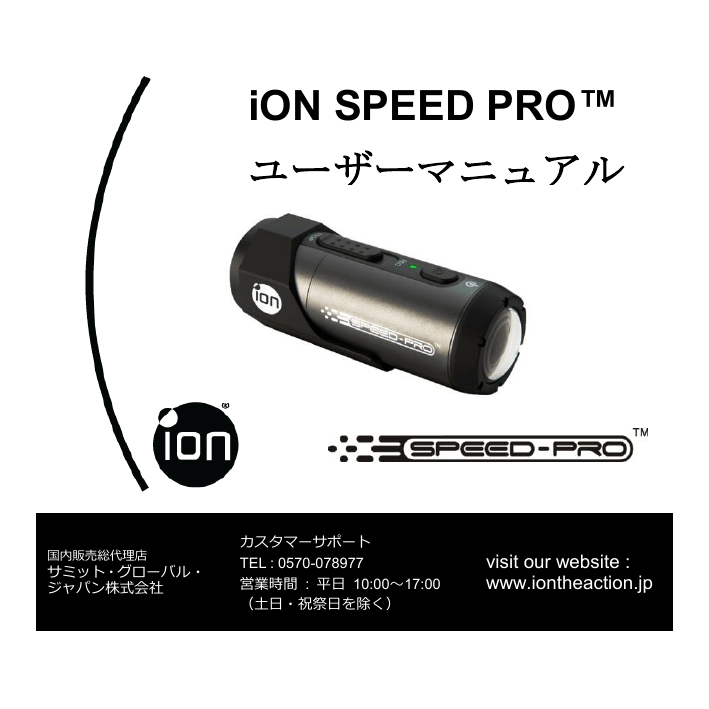

iON SPEED PRO

国内販売総代理店

サミット・グローバル・

ジャパン株式会社

カスタマーサポート

TEL : 0570-078977

営業時間 : 平日 10:00~17:00

(土日・祝祭日を除く)

ユーザーマニュアル

visit our website : www.iontheaction.jp

始めにお読みください

本機について

・ 本製品の外観および仕様は、改良のため予告なしに変更されることがあります。変更内

容には、製品の主な仕様、ソフトウェア、ユーザーマニュアルが含まれます。

・ 本機に付属している製品およびアクセサリー類は、本書に記載されるものとは異なる場

合があります。詳しい製品仕様および含まれるアクセサリー類については、販売店にお

問い合わせください。

・ 本書に記載される図は参照のみを目的としており、実際の製品とは異なる場合がありま

す。

・ 本書に記載されている内容の誤りや記載漏れについて、一切の責任を負いかねますので

予めご了承ください。

・ 本製品の故障、または使用によって生じた直接、間接の損害および付随的損害について

は、弊社ではその責任を負いかねますので予めご了承ください。

Trademark Information

© 2012 World Wide Licenses Limited.

® The iON logo is a registered trademark of World Wide Licenses Limited.

CamLOCK, PODZ, Shoot/Share and Speed - Pro and their respective logos are trademarks or registered trademarks of World Wide Licenses Limited in the United States and other

JP -

2 countries. Copyright © 2012. All Rights Reserved.

Microsoft

®

and Windows

®

are U.S. registered trademarks of Microsoft Corporation.

Pentium

®

is a registered trademark of Intel Corpora tion. iPhone, iPad, Macintosh is a trademark of Apple Inc.

MicroSD

TM

is a trademark.

Other names and products may be trademarks or registered trademarks of their respective owners. www.iontheaction.jp

安全にご使用いただくために:

ご使用の前に「警告」「取り扱い上のご注意」をよくお読みのうえ、正しく製品をお使いくだ

さい。

警告:

___________________________________________________________________________

ご使用前にPODZ

が完全に装着されていることをご確認ください。

本機内部に異物や液体などが入った場合、すぐに電源を切ってください。そのまま使用すると、

火災、やけど、けが、感電の原因となる恐れがありますので、カスタマーサポートに問い合わ

せるか、お買い上げ店に修理を依頼してください。

___________________________________________________________________________

本機を落下、破損した場合、すぐに電源を切ってください。

そのまま使用すると、火災、やけど、けが、感電の原因となる恐れがありますので、カスタマ

ーサポートに問い合わせるか、お買い上げ店に修理を依頼してください。

___________________________________________________________________________

分解や改造をしないでください。

修理に関しては、カスタマーサポート、もしくはお買い上げ店にお問い合わせください。

___________________________________________________________________________

本機を不安定な場所に置かないでください。

倒れたり、落下すると、故障の原因になることがあります。

___________________________________________________________________________

__________________________________________

www.iontheaction.jp JP -

3

取扱い上のご注意:

__________________________________________

本機は精密機器です。本機を持ち運びするときは、落としたり、ぶつけたり、強い衝撃を与え

ないようにしてください。故障の原因になることがあります。

___________________________________________________________________________

本機を湿気や湯気、煙、ほこりなどの多い場所で使用しないでください。火災や感電を起こす

恐れがあります。

___________________________________________________________________________

本機を車中など異常に温度が高くなる場所に放置しないでください。外装ケースや内部部品に

悪影響をおよぼす恐れがあります。

___________________________________________________________________________

本機を移動させるときは、外部コードやケーブルを外してください。コードやケーブルが損傷

する恐れがあります。

___________________________________________________________________________

本機はスポーツビデオカメラです。本機の上に転倒し、身体に損傷をおよぼさないよう本機の

取り扱いには細心の注意を払ってください。

___________________________________________________________________________

JP -

4 www.iontheaction.jp

目次

はじめに ........................................................................................................................................................ 7

概要 ...................................................................................................................................................... 7

パッケージ内容 ..................................................................................................................................... 8

iON SPEED PROカメラ仕様 ...................................................................................................................... 11

カメラの使用方法 ....................................................................................................................................... 13

バッテリーの充電 ............................................................................................................................... 13

Micro SDカード(別売)の装着 ......................................................................................................... 14

日付と時刻の設定 ……………………………………………………… .................................................... 15

PODZ

™の装着 ................................................................................................................................... 16

電源のオン/オフ .................................................................................................................................. 17

ビデオ撮影 .......................................................................................................................................... 17

写真撮影 ............................................................................................................................................. 19

カメラのリセット ............................................................................................................................... 20

PODZ

™の使用…………………………………………………………… ................................................. 20

CamLOCK

™マウントシステム .......................................................................................................... 20

自動回転機能Gセンサー ..................................................................................................................... 21

水没を防ぐ為に正しくPODZ を装着してください .................................................................................. 22

iONカメラをPCに接続する ........................................................................................................................ 23

Windows iONソフトウェアを開く ...................................................................................................... 23

Mac iONソフトウェアを開く.............................................................................................................. 23

撮影したファイルの視聴とPCへの転送 ............................................................................................. 24

カメラの設定変更 ............................................................................................................................... 25 iONウェブサイトとクラウドサービスへのリンク .............................................................................. 28

ファームウェアのアップデートとインストール ................................................................................. 29

iONカメラをTVに接続する ......................................................................................................................... 31

TVをビューファインダーにして写真撮影 .......................................................................................... 32

TVをビューファインダーにして動画撮影 .......................................................................................... 32

TVで写真ファイルを見る ................................................................................................................... 33

TVで動画ファイルを見る ................................................................................................................... 34

TV画面でファイルを消去 ................................................................................................................... 35

TV画面でMicro SDカードをフォーマットする ................................................................................... 36

TV画面の言語を変更する ................................................................................................................... 37 www.iontheaction.jp JP -

5

iONクラウドにサインアップ ...................................................................................................................... 38

スペック ...................................................................................................................................................... 39

システム ...................................................................................................................................................... 41

トラブルシューティング ............................................................................................................................. 42

JP -

6 www.iontheaction.jp

はじめに

概要

この度はiON SPEED PRO

カメラをご購入いただき、誠にありがとうございます。

iON SPEED PRO

は、専用のアクセサリーキットを使用することにより、様々なスポーツシ

ーンやアクティブシーンで、臨場感あふれる動画をハンズフリーで撮影できます。

最高解像度としてフルHDで撮影



ハウジングケース不要で防水深度10M



フル充電で約2時間の連続撮影が可能

(720p/60fpsの場合)



最大画角180°の超広角レンズ



カメラ本体は小型軽量約130グラム

※内臓バッテリー含む



1400万画素で3種類の撮影モード(シングル、10フォトバースト、インターバル)



WiFi PODZ

™(別売)の装着により、スマートフォン等で撮影動画をすぐに視聴

  

8GB無料のiONクラウドでファイルのバックアップやシェアリングをサポート

外部マイク端子付き

※外部マイク(別売)が接続されている際は、内蔵マイク、防水性能は機能しません。 www.iontheaction.jp JP -

7

パッケージ内容

開封時に下記内容が同梱されていることをご確認ください。

1

2

3

8

USB ケーブル

カメラストラップ

シガーソケットアダプター

4

5

6

7

マルチ変換プラグACアダプター

サクションマウント

CamLOCK

CamLOCK

キー

8 CamLOCK

スロット

別途必要なアクセサリー

・Micro SD / Micro SDHC カード(別売)

9

スクリューロック

10

ボールジョイント

11

バイクマウント

12

保証書

13

クイックスタートガイド

14

Mi-Media カード

15

カメラポーチ

※MicroSDカードはクラス6以上、クラス10を推奨(最大32GBまで対応)

JP - www.iontheaction.jp

1

USB ケーブル

1. iONカメラとPCを接続して、データ転送や設定を変更

2. iONカメラの充電

2

カメラストラップ カメラ紛失防止のストラップ

シガーソケットに差し込み、USBケーブルとカメラを

3

シガーソケットアダプター

接続して充電

4

マルチ変換プラグ

AC アダプター

使用される国に合ったプラグをセットして、USB ケーブ

ルと接続し iON カメラを充電

5

サクションマウント

6

7

CamLOCK

CamLOCK

™キー

吸盤式で車内の窓ガラスや様々な平面部分に装着

CamLOCK

™ソケットから、iON カメラの装着と取り外し

がスピーディーにできる

CamLOCK

™のネジを締めたり緩めたりするアイテム

8

9

10

CamLOCK

™スロット

スクリューロック

ボールジョイント

サクションマウントの上部に取り付けるアイテム

サクションマウントの上部に取り付けるアイテム

バイクマウントに装着してカメラを固定 www.iontheaction.jp JP -

9

11

バイクマウント

バイクや自転車のハンドル、ポールなどにも装着できる

マウント

12

保証書

1 年間の保証を有効にする証書

15

13

クイックスタートガイド 基本的なカメラ使用方法の説明書

14

Mi-Media カード

クラウドサービスのサインアップ手順書

カメラポーチ iON カメラを入れるポーチ

JP -

10 www.iontheaction.jp

iON SPEED PRO

カメラ仕様

1. 電源 / 写真撮影ボタン

2. LED ランプ

3. スライドバー

4. レンズ

5. Micro SDカード スロット

6. マイクジャック

7. Mini HDMI ポート

8. ビデオ解像度切替スイッチ

9. USBポート

10. リセットボタン

11. PODZ

™ソケット www.iontheaction.jp JP -

11

1

電源 / 写真撮影ボタン

1. 電源 ON / OFF の操作(長押し)

2. 写真撮影時のシャッターボタン

2 LED ランプ

カメラの作動状況を表示

3 スライドバー

4 レンズ

5

Micro SD カード

スロット

6 マイクジャック

ビデオ録画の開始 / 停止の操作

最大 180°の超広角レンズ

Micro SD カードの挿入口

7 Mini HDMI ポート

8

ビデオ解像度

切り替えスイッチ

9 USB ポート

10 リセットボタン

外部マイク(別売)を接続できるジャック

Mini HDMI(別売)ケーブルを使用してカメラと

TV を接続

撮影動画の解像度を FHD(フル HD)か

HD に切り替え

1. PC に接続してデータ転送やカメラの設定を変更

2. USB ケーブルで充電

カメラの設定をリセット / フリーズの解除

11 PODZ

™ ソケット

JP -

12

PODZ

™ 接続口 www.iontheaction.jp

カメラの使用方法

バッテリーの充電

SPEED PRO

™カメラには、充電式の 1200mAh リチウムポリマーバッテリーが内蔵されてい

ます。

バッテリーを充電するには

1.

付属のUSBケーブルやACアダプターを使用して充電できます。

2.

充電中はカメラのLEDランプが赤に点灯します。

3.

充電が完了すると赤いLEDランプが消えます。フル充電には約3時間かかります。

(充電完了後、赤の LED ランプが微かに点滅することがありますが、カメラのご使用に

問題はありません。)

シガーソケットアダプター(付属)により、自動車内で充電することもできます。市販の AC

アダプター(5V 1A)にも対応しています。

1.

2.

3.

4.

ご注意:

バッテリー残量が少なくなると、カメラは3回振動します。

バッテリーがなくなると、カメラは2秒間振動します。録画中の場合は、自動的にファイ

ルに保存して電源オフになります。

内蔵バッテリーを取り出さないでください。カメラが損傷する可能性があり、保証対象

外となります。

バッテリーが充電されない場合は、カスタマーサポートにご連絡ください。 www.iontheaction.jp JP -

13

Micro SDカード(別売)の装着

SPEED PRO

™は32GBまでのMicroSDカードに対応しています。

(Micro SDカードはクラス6以上、クラス10を推奨)

32GBのMicro SDカードを使用すると、フルHDの解像度で約4時間の動画を記録できます。

(1080p 30 fps、または720p 60 fpsの場合)

カメラにMicro SDカードが挿入されていない場合は、赤色と緑色のLEDランプが交互に点滅し

ます。

Micro SDカードの挿入

カメラの使用前に、電源オフの状態で、Micro SDカード(別

売)をスロットにカチッと音がするまで挿入してください。

ご注意:

1. Micro SD カードの挿入方向は決められています。

MicroSD カードを正しい方向(端子部分が下)でスロットに挿入してください。間違っ

た方向で無理に挿入するとカメラ本体と Micro SD カード両方に損傷が出る場合がありま

す。

2. MicroSD カードは使用前に必ずフォーマットしてください。

3. Micro SD カードはクラス 10 の Micro SDHC カードを推奨します。

4.

ノーブランドのMicro SDカードを使用すると、カメラ不良の原因となることがあります。

JP -

14 www.iontheaction.jp

日付と時刻の設定

iONソフトウェアでiONカメラの日付と時刻を設定できます。

設定方法

1. USBケーブルでiONカメラとPCを接続してください。Micro SDカードフォルダ内の

「iON.exe」を開いてください。

2.

“日付&時刻”(Date&Time) の“設定”(SET)をクリックしてください。

3.

設定を

”手動”で変更するか、または “ PCに合わせる”(Sync With PC)をクリックするとPC

と同じ時刻に設定できます。

4.

“Ok”をクリックすると設定が保存されます。

ご注意:

将来のファームウェア更新により、設定画面の表示は変更になる場合があります。 www.iontheaction.jp JP -

15

PODZ™の装着

右図のようにカメラ裏面の PODZ™をしっかりと締めて

ロックすることで約 10M の防水仕様になります。

1. PODZ

™を挿入し、時計回りに2つの「・」が重なるまで回し

てください。

2.

下部のスライド部分を下げるとロックがかかります。

ご注意:

1. PODZ

™がしっかりと締まっていないと、水漏れ等の原因となり、カメラが故障する可能

性があります。

2. PODZ

™の内側のラバーシールが防水効果を保ちます。このラバーシールに、ゴミ、ホコ

リ、髪の毛、塩や砂などが付着していると水漏れの原因となります。カメラ用エアーブロ

3.

ワ―を使用するなどして、ラバーシールはいつもきれいに保つようにしてください。

海水での使用した後は、外部ケースとラバーシールを真水で洗って乾燥させてください。

(真水で洗わず放置すると、サビやラバーシールダメージの原因となります。)

4. 上記[1.]、[2.]、[3.]をされずに故障した場合は、保証対象外となります。

JP -

16 www.iontheaction.jp

電源のオン/オフ

カメラの電源をオンにする

ボタンを長押しすると、カメラが短く振動した後、緑のLEDランプが点灯して電源がオンに

なります。

カメラの電源をオフにする

ボタンを長押しすると、カメラが2秒ほど短く振動した後、緑のLEDランプが消えて電源が

オフになります。

ビデオ撮影

撮影開始前にビデオ解像度スイッチ でFHD(フルHD)かHDを選択してください。

FHDとHDには、それぞれ2つのオプションがあります。HDでは、720p 60fps、または720p 30fps

を選択できます。FHDでは、1080p 30fps、または960p 30fpsを選択できます。これらの設定は iONソフトウェアで変更できます。

ビデオ撮影時の動作確認は、カメラ本体の振動とカメラ上部のLEDランプにより確認できます。

(ビデオ撮影中はLEDランプが赤く点灯します。)

1.

カメラの電源のオン/オフに関わらず、スライドバー

ドすると動画撮影を開始します。

2.

カメラの電源がオフの状態で、スライドバー

をSTOPからRECにスライ

がRECの位置にある場合、 ボタ

ンを長押しすると電源が入り、すぐに動画撮影を開始します。 www.iontheaction.jp JP -

17

スライドバー を REC から STOP にスライドすると、動画撮影を停止します。動画撮

影を停止すると、振動と共にカメラ上部の LED ランプが緑になります。このとき、カメラは自

動的に写真撮影のスタンバイモードになります。

撮影停止と同時に電源オフにする場合は、 ボタンを長押ししてください。2秒間ほど振動し

た後に赤のLEDランプが消えます。

ご注意:

1. 1080p または 720p の解像度で撮影すると追加で FWQVGA(432x240)を、960p で撮影す

ると追加で QVGA(320x240)の動画ファイルが自動的に同時生成されます。これらの動画

ファイルは容量が小さいため、E メールへの添付や SNS サイトへのアップロードが簡単に出

来て便利です。

2. 録画時に解像度(FHD / HD)は変更できません。

3. スライドバー

かかります。

を REC にしてから、実際に録画を開始するまでに、およそ 1~2 秒

4. ビデオ解像度は iON ソフトウェアの[設定]で変更できます。詳細は[iON カメラを PC に

接続する カメラの設定変更]をご参照ください。

5. Micro SD カードに十分な空き容量があることを確認してください。Micro SD カードの容量

がフルの場合、カメラは 5 秒間ほど振動して緑の LED ランプが点滅します。

JP -

18 www.iontheaction.jp

写真撮影

iON SPEED PRO

™カメラは1400万画素の解像度で写真撮影ができます。

写真を撮影する

1. ボタンを長押しして電源をオンにしてください。スライドバー がRECの位置

にある場合は、STOPの位置にしてください。

2. 電源がオンになった後に ボタンを押すと、写真を撮影できます。短い振動と緑のLED

ランプの点滅により、写真が撮影されたことを確認できます。

ご注意:

1.

ビデオ撮影時には写真撮影機能は使用できません。

2. iONソフトウェアの[設定]で写真の解像度と撮影モード(シングルショット、10フォト

バースト、インターバル)を変更できます。撮影モードの初期設定はシングルショットで

す。

シングルショット

10フォトバースト

インターバル

:1枚の写真を撮影

:1秒間に10枚の写真を撮影

:等間隔の時間で連続撮影(5/10/30/60秒の中から選択できます

) www.iontheaction.jp JP -

19

カメラのリセット

カメラをリセットするときは、先の細いピンなどでカメラ裏面にあるリセットボタンを押して

ください。

PODZ

の使用

PODZ

™はiONカメラに装着可能なアクセサリーで、カメラに装着することによってiONカメラ

に新たな機能を追加することができます。

PODZ

™(標準)

WiFi PODZ

™(別売)

: カメラ裏面のカバーとして、防水・防塵効果

:iONカメラでWiFi 通信ができるようになります

CamLOCK

マウントシステム

iON独自のCamLOCK

™システムによって、カメラの取り外しとアングル調整が簡単に行うこと

ができます。

専用のアクセサリーキットを使用すれば、iONカメラを様々なタイプのヘルメット(オートバ

イ、自転車、スキー、スカイダイビングなど)、オートバイや自転車のハンドル、ジェットス

キーや四輪バギーのポールなどに固定できます。

サーフボードやスケートボードなどのボードにも装着できます。

詳細は各アクセサリーのクイックスタートガイドを参照してください。

最新のアクセサリーについては、iONのホームページ(www.iontheaction.jp)で確認してくださ

い。

JP -

20 www.iontheaction.jp

自動回転機能

Gセンサー

カメラに内蔵されているGセンサーにより、カメラの向き

を自動認識します。

カメラの向きを90°、180°、または270°に変えても、初

期アングル(0

°

の位置)

この機能により、カメラを様々な向きに装着しても、反転

していない動画を撮影できます。

ビデオのサイズや解像度は、90°と270°の場合、下記の

ように調整されます。(縦長になります。)

ビデオ解像度

または

180° 90°

または

270°

1080P

960P

720P

1920x1080

1280x960

1280x720

608x1088

720x960

416x720

ご注意:

1. Gセンサーはビデオ撮影にのみ有効で、写真撮影には適用されません。

2.

撮影開始前にカメラのアングルを調整してください。撮影が開始された後ではGセンサー

は機能しません。

3. iONソフトウェアの[設定]で、Gセンサー機能のON/OFFが変更できます。

4.

デュアルストリーミングで自動生成した軽量ファイルには適用されません。 www.iontheaction.jp JP -

21

水没を防ぐ為に正しくPODZ

を装着してください

PODZ™を正しく装着してロックすることにより、SPEED PRO™はハウジングケースなしで防

水10M仕様となります。

水中や湿気の多い場所で使用する場合は、カメラを保護するために、PODZ

™内側のラバーシ

ールに付着物がないことを確認して後に、しっかりと締めてからロックをし、必ず正しく密閉

するようにしてください。

ご注意:

1. PODZ

™がしっかりと締まっていないと、水漏れ等の原因となり、カメラが故障する可能

性があります。

2. PODZ

™の内側のラバーシールが防水効果を保ちます。このラバーシールに、ゴミ、ホコ

リ、髪の毛、塩や砂などが付着していると水漏れの原因となります。カメラ用エアーブロ

ワ―を使用するなどして、ラバーシールはいつもきれいに保つようにしてください。

3.

海水での使用した後は、外部ケースとラバーシールを真水で洗って乾燥させてください。

(真水で洗わず放置すると、サビやラバーシールダメージの原因となります。)

4. 上記[1.]、[2.]、[3.]をされずに故障した場合は、保証対象外となります。

使用前は

PODZ™がしっかりと締まっていてロックが正しくされていることを確認して

ください。 PODZ™の「・」を合わせ、正しくロックされていないと、水漏れ等の原因

となりカメラが故障する可能性があります。水中では PODZ

を決して開けないでくだ

さい。

※上記が原因で故障した場合は保証対象外となります。

JP -

22 www.iontheaction.jp

iONカメラをPCに接続する

Windows iONソフトウェアを開く

1. Micro SDカード(2MB以上の空き容量が必要)をIONカメラに挿入してください。

2.

ボタンを長押しして電源をオンにしてください。

3. USBケーブル(付属)でPCとiONカメラを接続してください。

4. Micro SDカードのフォルダを開くと、iON.exeが表示されます。

5. iON.exeファイルをダブルクリックして実行してください。

Mac iONソフトウェアを開く

1. Macをご利用の場合は、iON公式ホームページ(http://www.iontheaction.jp/)のサポート

ページより最新のMac iONソフトウェアをダウンロードしてください。

2. Micro SDカード(2MB以上の空き容量が必要)をIONカメラに挿入してください。

3.

ボタンを長押しして電源をオンにしてください。

4. USBケーブル(付属)でMacとiONカメラを接続してください。

5. Finder]を使用して、新しいデバイスとして追加された通常[No Name]と表示されて

いるファイルをクリックしてください。クリックすると、[DCIM]フォルダと[iON.exe]

ファイルがあります。

6. 1.]でダウンロードしたiONソフトウェアのファイルを、Speed Pro に使用しているMicro

SDカードのルートディレクトリ(最初のページ)にコピーしてください。(DCIMとiON.exe

のファイルがある場所)

7.

コピーしたファイルをダブルクリックすると、MacのiONソフトウェアが開きます。 www.iontheaction.jp JP -

23

ご注意:

1. Micro SDカードのフォルダ内でiON.exeが確認できない場合は、一旦ケーブルをPCから

抜いた後、カメラを再起動してPCに接続し直してください。

2.

ご使用のPCがMicro SDカードのフォルダを自動表示しない場合は、[マイコンピュータ

ー]→[リムーバブルディスク]をクリックするとiONソフトウェアを起動できます。

3. iONカメラは、WindowsとMacの両方に対応しています。撮影したファイルは、iONソフ

トウェアを使用しなくても、リムーバブルディスクとしてアクセスできます。

撮影したファイルの視聴とPCへの転送

1.

“ファイルの閲覧”(Browse Files)のアイコンをクリックすると、ファイルフォルダが表示

され、撮影した写真やビデオがブラウザに表示されます。

2.

3.

視聴するには、ファイルをダブルクリックしてください。

PCへのファイルの移動、コピー、保存ができます。PCへの転送によって、SNSサイト

やE-Mailで簡単にシェアできます。

ご注意:

FHD/HD のビデオファイルは、(例)「IONX0001.mp4」のようなファイル名で保存

されます。デュアルストリーム機能によって同時生成されるFWQVGA/QVGAのビデオファイル

は、(例)「IONX0001_thm.mp4」のようなファイル名で保存されます。

JP -

24 www.iontheaction.jp

カメラの設定変更

iON SPEED PROカメラの設定は、iONソフトウ

ェアにより変更できます。写真(Photo)、ビデオ

(Video)、一般設定(General)の項目があります。

写真メニューの設定

“写真”(Photo)メニューをクリックすると、写真の

解像度や撮影モードを変更できます。

(選択されているモードはハイライトで表示さ

れます。)

設定項目

写真解像度

(Photo Resolution)

写真撮影モード

(Photo Mode)

選択項目

16MP

(ソフトウェアによる拡張)

,

14MP, 5MP, VGA

シングルショット (Single),

10フォトバースト (Burst),

インターバル (Time Lapse)

インターバル

(Time Lapse)

5, 10, 30, 60 秒 www.iontheaction.jp JP -

25

ビデオメニューの設定

“ビデオ”(Video)メニューをクリックすると、ビデ

オの解像度を変更できます。

(選択されているモードはハイライトで表示さ

れます。)

設定項目

フルHD解像度

(FHD Resolution)

HD解像度

(HD Resolution)

選択項目

1080p: 1920x1080

ピクセル

(16:9), 30 fps

(初期設定)

960p: 1280X960

ピクセル

(4:3), 30 fps

720p: 1280x720

ピクセル

(16:9), 60 fps

(初期設定)

720p: 1280x720

ピクセル

(16:9), 30 fps

JP -

26 www.iontheaction.jp

一般設定の変更

“設定”(Setting)をクリックすると、様々な設定が変更

できます。

(選択されているモードはハイライトで表示されま

す。)

設定項目

テレビタイプ (TV Type)

言語 (Language)

選択項目

PAL, NTSC

日本語、英語、ドイツ語、フランス語、

イタリア語、スペイン語、韓国語、

中国語(簡体字、繁体字)

自動電源オフ (Auto Power Off) オフ、1分、3分

オン、オフ

日付 & 時刻 (Date&Time) 日付, 時刻, PCに合わせる(Sync with PC)

初期設定にリセットする

“全てリセット” (Reset All) をクリックすると初期設定にリセットされます。 www.iontheaction.jp JP -

27

iONウェブサイトとクラウドサービスへのリンク

上部にあるそれぞれのアイコンをクリックするとサイトにアクセスできます。 iON 公式ウェブサイト iON クラウドウェブサイト iON Facebookページ iON Twitter ページ

JP -

28 www.iontheaction.jp

ファームウェアのアップデートとインストール

iONカメラの最適なパフォーマンスを維持するために、定期的にファームウェアの更新状況を

確認してください。新しいファームウェアがある場合、iONカメラに最新のファームウェアを

インストールしてください。ファームウェア更新の際には、iONカメラを接続したPCがインタ

ーネットに接続されていることを確認してください。

ファームウェアの更新確認とアップデート方法

1.

ファームウェアの更新確認やインストールを行う前に、少なくとも15MBの空き容量があ

るMicro SDカードをiONカメラに挿入してください。

2.

“ファームウェア更新確認”(Firmware Check) ボタンをクリックしてください。

3.

“チェック”(Check) ボタンをクリックしてください。

4. iONソフトウェアは、自動的に最新のファームウェアがあるか検索します。新しいファー

ムウェアが検出された場合は、バージョンナンバーと更新内容が表示されます。

5.

“ダウンロード”(Download)ボタンをクリックすると、Micro SDカードに新しいファームウ

ェアがダウンロードされます。ダウンロードが完了するとメッセージが表示されます。

6.

“インストール”(Install)ボタンをクリックします。

(まだiONカメラにファームウェアはインストールされていません。) www.iontheaction.jp JP -

29

7.

“USBを抜く”というメッセージが出たら、USBケーブルをiONカメラから取り外します。 iONカメラへの最新ファームウェアのインストールが自動的に始まります。インストール

中は緑のLEDライトが点滅し、20秒ほどかかります。インストール中(緑のLEDライト点

滅中)は、電源スイッチやスライドバーの操作は絶対に行わないでください。

8.

インストールが完了しファームウェアが更新されると、自動的に緑のLEDランプが消灯し

ます。

9.

ファームウェアの更新が終了すると、カメラの電源がオフになります。電源を入れると最

新のファームウェアが適用されたiONカメラを使用できます。

ご注意:

1.

ファームウェアの更新中は、カメラを平らで安定した場所に置いてください。

2.

ファームウェアの更新が完了するまで、リセットボタンを押したり、Micro SDカードの

抜き差しは絶対にしないでください。iONカメラ本体にダメージを与える可能性がありま

す。

3.

ファームウェアの更新中に、絶対に電源をオフにしないでください。iONカメラ本体にダ

メージを与える可能性があります。ファームウェアの更新が完了すると、カメラの電源は

自動的にオフになります。

4.

ファームウェアの更新中に、バッテリー切れなどによる突然の中断があるとiONカメラ本

体にダメージを与える可能性があります。

5.

誤った操作によりファームウェア更新に失敗し、カメラに不具合が生じた場合、保証対象

外となります。

JP -

30 www.iontheaction.jp

iONカメラをTVに接続する

Mini HDMIケーブル(別売)で、iONカメラをTVに接続できます。接続すると、下図のTVメニ

ューが表示されます。撮影したファイルの閲覧、再生、消去、そしてMicro SDカードのフォー

マットができます。

1.

2.

TV メニュー:

ボタンを押すと項目の選択、 ボタンを 2 回押すと決定になります。

3.

ご注意:

SPEED PROカメラの電源を切るには、まずTVからケーブルをはずしてください。

カメラにMicro SDカードが挿入されていることを確認してください。Micro SDカードが

挿入されていないと、

“カードがありません”(No Card)と表示されます。

Micro SDカードにファイルが保存されていない場合、

“ファイルがありません”(No Files)

と表示されます。 www.iontheaction.jp JP -

31

TVをファインダーにして写真撮影

1. TVメニューが表示されるまで

してください。

ボタンを長押し

2.

ボタンを短く押してプレビューモードを選択

してください。

3.

スライドバー

ください。

4.

をSTOPにスライドさせて

ボタンを2回押すと、写真プレビューモードになります。

5. ボタンを押すと写真が撮影できます。

TVをファインダーにして動画撮影

1. TVメニューが表示されるまで

してください。

2.

ボタンを長押し

ボタンを短く押してプレビューモードを選択

します。

3.

スライドバー をRECにスライドさせてく

4.

ださい。

ボタンを2回押すと、ビデオプレビューモードになります。

5. ビデオ録画を開始するには、 ボタンを押してください。録画を停止するには、再度

ボタンを押すか、スライドバー をSTOPにスライドしてください。スライドバー

をSTOPにすると、写真撮影モードになります。

JP -

32 www.iontheaction.jp

ご注意:

スライドバー

変更ができます。

をスライドすると、ビデオプレビューモードと写真プレビューモードの

TVで写真ファイルを見る

1. TVメニューが表示されるまで

してください。

ボタンを長押し

2.

3.

ボタンを短く押して写真モード(Photo)を選択

します。

ボタンを2回押すと写真を再生できます。

4.

ファイルの選択方法 a)

スライドバー b)

します。

スライドバー

示します。

5.

6.

をRECにして

をSTOPにして

ボタンを短く押すと、前のファイルを表示

ボタンを短く押すと、次のファイルを表

ボタンを2回押すとスライドショーを開始します。再度 ボタンを押すとスライドシ

ョーを停止します。

ボタンを長押しするとEditメニューが表示されます。 www.iontheaction.jp JP -

33

TVで動画ファイルを見る

1. TVメニューが表示されるまで

してください。

ボタンを長押し

2.

7.

ボタンを短く押してビデオモード(Video)を選

択します。

3.

ボタンを2回押すとビデオモードの再生画面が表示されます。

4.

ファイルの選択方法: a)

スライドバー をRECにして

ボタンを短く押すと、前のファイルを表 b)

示します。

スライドバー をSTOPにして ボタンを短く押すと、次のファイルを表

示します。

ボタンを2回押すと動画の再生を開始します。

5.

6.

ビデオの再生中に ボタンを短く押すと、一時停止できます。

再度 ボタンを押すと再生を開始します。

ボタンを長押しするとEditメニューが表示されます。

JP -

34 www.iontheaction.jp

TV画面でファイルを消去

9.

Micro SDカードに保存されたファイルをひとつずつ、

または全て消去することができます。

ファイルの消去方法

1. TVメニューが表示されるまで

してください。

ボタンを長押し

2.

8.

ボタンを短く押して、写真モードまたはビデオ

モードを選択してください。

3.

ボタンを2回押して、写真またはビデオの再生モードにしてください。

4.

消去したいファイルを選択してください。

5.

ボタンを長押しして、Editメニュー画面にしてください。

6.

ボタンを短く押して、 “このファイルを削除しますか”(Delete this file)、

または

“全てのファイルを削除しますか”(Delete all files?) を選択してください。.

7.

ボタンを2回押して決定してください。

ボタンを短く押して

”はい”(Yes) を選択してください。

ボタンを2回押して決定してください。 www.iontheaction.jp JP -

35

6.

7.

4.

5.

TV画面でMicro SDカードをフォーマットする

1.

TVメニューが表示されるまで

ボタンを長押し

してください。

2. ボタンを短く押して、写真モードまたはビデオ

モードを選択してください。

3. ボタンを2回押して、写真またはビデオの再生

モードにしてください。

ボタンを長押しして、Editメニュー画面にしてください。

ボタンを短く押して

“フォーマット”(FORMAT)を選択してください。

ボタンを2回押して、 “フォーマット”(Format)画面を表示してください。

ボタンを短く押して

“はい”(Yes)を選択してから、

ボタンを2回押すと決定になり、

Micro SDカードがフォーマットされます。

JP -

36 www.iontheaction.jp

TV画面の言語を変更する

5.

9つの言語の中から表示する言語を選択できます。

選択可能な言語:

日本語、英語、ドイツ語、フランス語、イタリア語、

スペイン語、韓国語、中国語(簡体字、繁体字)

言語の変更方法

1.

TVメニューが表示されるまで

ボタンを長押ししてください。

2. ボタンを短く押して言語モード(Language)を選択します。

3. ボタンを2回連続で押すと言語選択の画面が表示されます。

4. ボタンを短く押してTVで表示する言語を選択します。

ボタンを2回連続で押すと言語の変更が確定し、TVメニューに戻ります。 www.iontheaction.jp JP -

37

iONクラウドにサインアップ

iONクラウドは、8GB無料のクラウドストレージ・サービスです。ビデオと写真データのバッ

クアップやシェアリングをサポートします。

無料メンバー登録と詳細は、以下のURLをご確認ください。 http://www.iontheaction.jp/cloud.html

JP -

38 www.iontheaction.jp

スペック

レンズ

画角/焦点距離

センサー

光感度

ビデオ撮影

撮影距離:(40cm-∞) 180°広角レンズ、絞り f/2.8

169°[1080p,720p, FWQVGA(432×240)]

180°[960p, QVGA(320×240)]

14 MP Aptina MT9F002 センサー

>1.4 V/lux-sec

1080p: 1920x1080 (16:9), 30 FPS + FWQVGA (432×240)

960p: 1280x 960 ( 4:3), 30 FPS + QVGA (320×240)

720p: 1280x 720 (16:9), 30 FPS/60 FPS

+ FWQVGA (432×240)

フォーマット: H.264, 保存形式 : MPEG4 ファイル形式

2 ファイル同時録画機能で動画のシェアリングが簡単

(1080p/720p 撮影時は FWQVGA、960p 撮影時は QVGA)

スライド操作によるワンクリック録画

露出制限: 自動

ホワイトバランス: 自動

内蔵の G センサー(自動回転機能)に対応 www.iontheaction.jp JP -

39

JP -

40

写真撮影

オーディオ

ストレージ

接続方法

バッテリー

解像度: 16MP(4608x3456), 14MP(4384x3288) 5MP(2592x1944),

VGA(640x480)

フォーマット: JPEG

撮影モード: シングル, 10 フォトバースト(10 枚/1 秒),

インターバル(5/10/30/60 秒の間隔ごとに撮影)

内蔵マイク

2.5mm 外部マイク端子(別売)

AGC(自動音量コントロール),音声フォーマット: AAC

Micro SD/Micro SDHC (最大 32GB まで対応,別売)

※Micro SD カードはクラス 6 以上、クラス 10 を推奨

記録可能時間(32GB): 約 4 時間

1080p30 / 720p60 撮影時

※使用する MicroSD カードにより誤差がございます。

USB2.0 (データ転送、バッテリー充電)

Mini HDMI(TV 出力)

外部マイク

充電式 1200mAh リチウムポリマー

バッテリーライフ:約 2 時間(※WiFi 連続使用時は約 1 時間) www.iontheaction.jp

外装 メタルバレル/ラバーコーティング

防水深度

サイズ

約 10 メートル(IPX8)

40 x 40 x 108 mm

重量 約 130g

※設定の変更は、カメラをPCと接続し、iONソフトウェアを起動して行います。

システム

対応 PC

CPU

Windows® 7/8/Vista / Mac 10.5 以上

Pentium III 以上

RAM 64MB 以上

インターフェイス USB 2.0 ポート www.iontheaction.jp JP -

41

トラブルシューティング

問題 原因

1. LEDが点滅しカメラの

電源がオフになる

2. iONカメラの電源が入

らない

録画時に赤いLEDランプ

が点滅する

バッテリー切れ

バッテリーの残量がわず

対策

バッテリーを充電してください

バッテリーを充電してください

動画や写真が撮影できな

い(緑のLEDが点滅する)

Micro SDカードの空容量

が足りない

Micro SDカードを交換してください

またはデータを消去してください

※MicroSDカードの空き容量が少ない

場合に(目安は残り3割程度)、動作が

不安定になることがあります

動画や写真が撮影できな

(緑と赤のLEDが交互に

点滅する)

1. Micro SDカードが挿入

されていない

2. Micro SDカードが正し

くフォーマットされてい

ない

1. Micro SDカードを挿入してください

2. Micro SDカードをフォーマットして

ください

カメラをPCに接続した

が、リムーバブルディス

クが表示されない

接続エラー

1. 全てのケーブルがしっかりと接続

されているかご確認ください。また必

要であればPCを再起動してください。

2. 別のUSBポートを使用してみてく

ださい

JP -

42 www.iontheaction.jp

何らかの電源不良、動作

不良、接続不良が生じた

場合

1. バッテリーが充電でき

ない

2. 電源のON / OFFが出

来ない

3. 録画が出来ない、途中

で止まる

4. WiFi接続が出来ない

など

ファームウェア未更新

MicroSDカードエラー等

下記1.~5.を順に実行してください

1. カメラとWiFiPODZのファームウェ

アを最新版に更新してください

2. Micro SDカードを抜いてから、カメ

ラ本体をリセットしてください

3. Micro SDカードを抜いてから、バッ

テリーをフル充電してください

4. Micro SDカードをフォーマットして

ください(フォーマットを行う前に、

必要なファイルのバックアップをとっ

てください)

5. 1.~4.を実行しても改善しない場合

は、Micro SDカードを交換してくださ

い(ノーブランドのMicro SDカードを

使用すると、カメラ不良の原因となる

ことがあります) www.iontheaction.jp JP -

43

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
