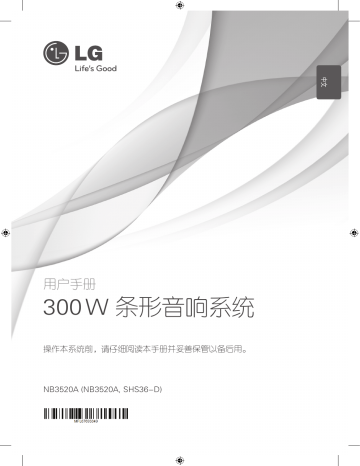

用户手册

300 W 条形音响系统

操作本系统前,请仔细阅读本手册并妥善保管以备后用。

NB3520A (NB3520A, SHS36-D)

1 准备开始

1

2 准备开始

安全信息

小心

电击危险

请勿打开

小心: 为了减少电击的危险,请勿拆下前盖(

或后盖) 内部没有任何用户可以维修的零部件

如需维修,请联系专业维修人员。

三角形内的闪电箭头符号警示

用户,产品外壳存在未绝缘的

危险电压,会产生对人身造成

电击的危险。

建议大部份电器均使用专用电路;即是电路只

单一地向该电器提供电源,不向额外电器供电

,也不设有分支电路。请查看此用户手册中的

规格页并加以确认。请不要让电源插座过载。

插座过载、插座松动或损坏、电线加长、电线

磨损、电线损坏或出现裂纹都会产生危险。出

现任意一种情况都会导致电击或火灾。请定期

检查电器电源线,如果有损坏的迹象,拔下插

头,停止使用此电器,然后由经授权的服务中

心将其正确更换。保护电源线不受物理或机械

破坏,如缠绕、弯曲、挤压、卡在门里或者在

上面踩踏。注意保护好插头、插座和电器电源

线引出部位。若要断开电源,请拔出电源线插

头。安装本产品时,请确保插头位于容易触及

的位置。

此设备配备便携式电池或蓄电池。

从设备中拆下电池或电池组的安全方法:

按照与装配时相反的顺序拆下旧电池或电池组

。为防止污染环境或对人和动物的健康构成威

胁,将废旧电池或电池组放在指定收集点的适

当容器中。不要将电池或电池组与其它废品一

起处置。建议您使用本地的免偿电池和蓄电池

。请勿将电池暴露在过热的环境中,如阳光、

明火或类似环境中。

三角形内的惊叹号提醒用户,

随设备一起提供的印刷品中包

含重要的操作和维护(维修)

指南。

警告:

为了减少火灾或电击的危险,请勿使此

产品淋雨或暴露在潮湿的空气中。

小心:

切勿把电器暴露于有水(滴水或溅水)的

地方,而且不应将载有液体的对象(如花瓶)

放置于本电器上。

警告: 不要将此设备安装在狭窄的空间中,例

如书柜或类似的空间。

小心: 不要挡住任何通风孔。按照制造商的使

用说明进行安装。

机壳上的槽和开孔供通风之用,以确保产品能

够可靠工作并防止内部过热。

请不要将此产品放置在床上、沙发上、地毯或

其它类似物品上,以免堵住通风孔。

除非已有正常的通风或依照生产商的指示,否

则本产品不应放置于如书架或搁物架等嵌入式

设备内。

准备开始 3

RF 辐射泄漏声明

本装置应以最小距离您身体 20 厘米的位置安

装及运作。

Italy Notice

A general authorization is requested for outdoor use in Italy.

The use of these equipments is regulated by:

1. D.L.gs 1.8.2003, n. 259, article

104 (activity subject to general authorization) for outdoor use and article 105 (free use) for indoor use, in both cases for private use.

2. D.M. 28.5.03, for supply to public of

RLAN access to networks and telecom services.

L’uso degli apparati è regolamentato da:

1. D.L.gs 1.8.2003, n. 259, articoli 104

(attività soggette ad autorizzazione generale) se utilizzati al di fuori del proprio fondo e 105 (libero uso) se utilizzati entro il proprio fondo, in entrambi i casi per uso private.

2. D.M. 28.5.03, per la fornitura al pubblico dell’accesso R-LAN alle reti e ai servizi di telecomunicazioni.

Brazil Notice

Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.

仅适用于非热带气候条件下安全

使用。

ཚ་བའི་ས་ཁུལ་གྱི་གནམ་གཤིས་མིན་པའི་ས་ཁུལ་ཁོ་ནར་ཉེན་མེད་བེད་

སྤྱོད་བྱས་འཐུས་།

     

    

   

Dan hab yungh youq gij dienheiq diuzgen mbouj dwg diegndat haenx ancienz sawjyungh.

ىتامىلىك اۋاھ غابلەب قىسسىئ ىريەغ

ىلىكتەلشىئ رەتەخىب لاىدىتىئاراش

ۇدىلوب

注意

如果电池更换不当会有爆炸危险。

只能用同样类型或等效类型的电池来更换。

གལ་སྲིད་གློག་སྨན་བརྗེ་རེས་འོས་མེད་བྱས་ན་འབར་གས་འབྱུང་བའི་ཉེན་ཁ་ཡོད་པ་དང་།

རིགས་མཚུངས་སམ་ནུས་མཚུངས་ཀྱི་གློག་སྨན་ཁོ་ན་བརྗེ་རྒྱུར་ཡིད་འཇོག་བྱ་དགོས་།



      



      

       

تەققىد

شلاىتراپ ،اسىملوب قىپاۋۇم شۇرۇتشاملائ ىنىيىراتاب

راب ىپىۋەخ

ىنىيىراتاب كۈلمۈنۈئ ڭەت ىكاي قىلپىت شاشخوئ

ڭۇرۇتشاملائ

Louzsim

Danghnaeuz denyouz vuenh ndaej mbouj habdangq aiq miz gij yungyiemj fatseng bauqcaq

Cijndaej yungh gij denyouz doengzyiengh

loihhingz roxnaeuz daengjyauq loihhingz haenx vuenh

仅适用于海拔2000m以下地区安

全使用。

རྒྱ་མཚོའི་ངོས་ལས་མཐོ་ཚད་སྨི་༢༠༠༠མན་གྱི་ས་ཁུལ་ཁོ་ནར་ཉེན་མེད་

བེད་སྤྱོད་བྱས་འཐུས་།

2000 m    

      

 

Dan hab yungh youq gij digih haijbaz 2000m doxroengz haenx ancienz sawjyungh.

نەۋۆت رىتېم 2000 نىدىزۈي زىڭېد

ۇدىلوب ىلىكتەلشىئ رەتەخىب لاىدرلانۇيار

1

1

4 准备开始

警告

在本设备的阴极射线管屏面上采用了保护

膜。

请勿移开该安全保护膜, 一旦移开将会增加

严重伤害的危险。

དྲན་སྐུལ་ཐ་ཚིག

སྒྲིག་ཆས་འདིའི་མོ་སྣེ་གློག་རླབས་འཕྲོ་འོད་སྦུ་གུའི་བརྙན་ངོས་སུ་སྲུང་སྐྱོང་སྐྱི་མོ་སྦྱར་ཡོད།

ཉེན་འགོག་སྲུང་སྐྱོང་སྐྱི་མོ་འདི་ལེན་མི་རུང་། གལ་ཏེ་སྐྱི་མོ་འདི་བླངས་ན་གནོད་ཚབས་ཆེ་

བའི་ཉེན་ཁ་ཆེ་རུ་འགྲོ་སྲིད།



      

      

  

       

     

شۇرۇدنلاھاگائ

شارسائ اغىسىپملا ىرۇن دوتاك ڭىنىنۈكسۈئ ۇب

نەگلىتىلشىئ ىسىدرەپ

اسىملوب .ڭەمتەۋىلېئ ىنىسىدرەپ شارسائ كىلرەتەخىب

ۇدىتىۋىتيەچۈك ىنىپىۋەخ شىنىلىمخەز قىتتاق

Daezsingj

Youq aen sezbi neix gwnz bingzmu yinhgiz sesen’gvanj de yungh le baujhumoz.

Cingj gaej senjdeuz gij ancienz baujhumoz neix, baez senjdeuz couh yaek lai miz gij yungyiemj deng sienghaih youqgaenj.

警告

为防止伤害, 必须按安装说明书的规定将设

备牢固地固定在地板/墙壁上。

དྲན་སྐུལ་ཐ་ཚིག

གནོད་འཚེ་མི་ཡོང་བའི་ཕྱིར་ངེས་པར་དུ་སྒྲིག་སྦྱར་གསལ་བཤད་ཡི་གེའི་ནང་གསལ་

གཏན་འབེབས་ལྟར་སྒྲིག་ཆས་པང་གཅལ/ རྩིག་ངོས་སུ་སྒྲིག་སྦྱོར་བརྟན་པོ་བྱ་དགོས་།



     

     

   /  

  

شۇرۇدنلاھاگائ

مۇقوچ ىنىنۈكسۈئ ،نۈچۈئ شىنىلقاس نىتشىنىلىمخەز

رەلىمىلىگلەب ىكىدىشىرۈدنەشۈچ شۇرۇتشارۇق

ڭىتىنروئ اتخۇپ اغمات ەچىيوب

Daezsingj

Vih fuengz souhdaengz sienghaih,itdingh aeu ciuq gij gvidingh ndaw saw ancang gangjmingz haenx dawz sezbi an youq gwnz deihbanj / gwnz ciengz maenhmaenh bae.

接入本设备的有线网络天线必须与保护接地

隔离, 不然可能会引起着火等危险!。

སྒྲིག་ཆས་འདིའི་སྐུད་ཡོད་འཕྲིན་དྲའི་གནམ་སྐུད་དང་འབྲེལ་མཐུད་བྱེད་སྐབས་ངེས་པར་དུ་

ཉེན་འགོག་ས་སྐུད་དང་

ལོགས་སུ་དགར་དགོས། དེ་ལྟར་མ་བྱས་ན་མེ་འབར་བ་ལ་སོགས་པའི་ཉེན་ཁ་ཡོང་སྲིད།

     

       

       

   

ىنىسېننېتنائ روت قىلمىس ناغىديلاۇئ ەگىنىكسۈئ ۇب

.ڭىتېۋىريائ نەلىب شۈرۈتشەلرەتەخىب ،پلاۇئ ەگرەي

.ۇدىقىچ پىلېك رەلپۋەخ كەتشىتېك توئ اسىملوب

Gij mizsienq vangjloz denhsen ciephaeuj bonj sezbi daeuj haenx itdingh aeu caeuq gij ciepdieg baujhoh doxliz,mboujne aiq miz gij yungyiemj dawzfeiz daengj!

目录表

1 准备开始

2 安全信息

6 独有功能

6 – 便携输入

6 – 扬声器简易设置

6 附件

7 介绍

7 – 此手册中使用的符号

7 可播放的文件

7 – MP3 / WMA 音乐文件要求

8 遥控器

9 前面板

9 后面板

2 连接中

10 把主机固定到墙上

12 安装

12 – 配对无线超低音扬声器

13 连接自选器材

13 – PORT.(便携式)IN 连接

13 – 收听来自便携式播放器的音乐

13 – 光纤输入连接

13 – 扬声器简易设置

14 – USB 播放

目录表 5

3 操作

15 基本操作

15 – USB 操作

15 其它操作

15 – 动态控制(动态范围控制)

15 – AV 同步

15 – 打开/关闭自动电源

16 – 电源自动关闭

16 – 设定睡眠时间掣

16 – 调暗

16 – 暂时关闭声音

16 – 调整低音扬声器的音量设定

16 – 显示文件和输入来源

17 声音调整

17 – 设定环绕立体声模式

17 – 3D 音效

18 使用附带的遥控器控制电视机

18 – 对您的电视机设置遥控器

4 故障诊断

19 故障诊断

5 附录

20 维护

20 – 搬运机器

21 商标和许可证

22 规格

1

2

3

4

5

1

6 准备开始

独有功能

便携输入

聆听您的便携式装置的音乐。(MP3、手提电脑

等等)

扬声器简易设置

以生动 2.1 或 2.0 声道模式,享受来自电视

、DVD 及数码装置的音响。

附件

请检查及识别随机附送的配件。

AV/INPUT

VOL +

VOL -

PR/CH

PR/CH

遥控器 (1) 电池 (2)

壁式安装支架安装模

板 (1)

墙壁支架 (1)

光纤缆线 (1)

介绍

此手册中使用的符号

,

备注

表示特别说明和操作功能。

,

提示

提示或小秘诀,能使操作更简易。

>

小心

表示应注意防止使用不当造成损坏。

准备开始 7

可播放的文件

MP3 / WMA 音乐文件要求

此机的 MP3/ WMA 文件兼容性有以下限制: y 采样频率:32 至 48 kHz 以内 (MP3),32 kHz 至 48kHz 以内 (WMA) y 比特率:32 至 320 kbps 之内 (MP3)、40

至 192 kbps 之内 (WMA) y 最多文件数量:999 以下 y 文件扩展名: “.mp3”/ “.wma”

1

1

8 准备开始

遥控器

安装电池

请打开遥控器背面的电池盖,然后根据 及

,正确地放入二颗 (AAA) 电池。

• • • • • • • • • • • • • • a

• • • • • • • • • • • • •

1

(电源): 打开和关闭本机。

输入:

转换输入来源。

W/S

文件夹: 搜寻储存了 MP3/WMA 文件的

资料夹。 当您正在播放载有 MP3/WMA 文件的

USB 时,而该文件分别储存于不同资料夹,请

按资料夹 (

W/S

文件夹 ) 并选择您想播放的

资料夹。

光纤输入: 把输入模式直接改为光纤输入。

静音 : 静音

-/+ 音量:

调节音箱音量。

• • • • • • • • • • • • • • b

• • • • • • • • • • • • •

自动开机: 该功能可自动启动本机。

AV 同步: 同步音频信号和视频信号。

信息:

显示文件或输入来源信息。

重复: 重复或随机聆听您的文件。

C/V

(跳过/搜索) :

- 快倒或快进。

- 搜索一首曲目中的某段。

Z

: 停止播放。 d/M

: 开始播放。 / 暂停播放。

音效:

选择音效模式。

3D 音效: 打开与关闭 3D 声音模式。

低音调节: 设定低音扬声器的音量水平。

• • • • • • • • • • • • • • c

• • • • • • • • • • • • •

0 至 9 数字键:

选择有编号的文件。

动态控制: 设定 Dobly DRC。

睡眠:

设定系统在某个特定时间自动关闭。

• • • • • • • • • • • • • • d

• • • • • • • • • • • • •

控制电视机的按钮: 详见第 18 页。

前面板

A

准备开始 9

B

1

A 显示

B

USB 端口

C F (功能)

重复按以选择其它功能。

D I (停止)

E

T

(播放/暂停)

F - / +

(音量)

调节音箱音量。

G 1

(待机/开机)

G F E D C

>

小心

使用触摸按钮时的注意事项 y 请用干净且干燥的手使用触摸按钮

- 在潮湿的环境中使用时,使用前请先

擦干触摸按钮上的潮气。 y 操作时,禁止用力按压触摸按钮。

- 如果用力过大,会损坏触摸按钮的传

感器。 y

触摸想要运行以正确启动功能的按钮。 y 注意,触摸按钮上不得放置任何导电材

料,如金属物体。否则会导致故障。

后面板

A

PORT. (便携式输入) IN

A

B

B OPTICAL IN (光纤输入) 1/ 2

2 连接中

2

10 连接中

把主机固定到墙上

您可以把主机固定到墙上。

准备螺丝钉及支架。

主机

2. 如要镶嵌到墙上(混凝土),请使用钻墙器

(不附送)。您需钻数个小孔。随机附送指

南说明(墙壁支架安装指南),方便钻孔。

利用指南说明,检查钻孔位置。

Wall Mount Bracket

Installation

Template

壁式安装支架安装模板

墙壁支架

1. 将墙壁支架安装指南的电视底部边缘配对电

视的底部,再固定好位置。

TV

,

备注

没有附送钻墙器及螺丝钉供固定主机至

墙上。我们建议使用 Hilti (HUD-1 6 x

30) 作镶嵌用途。请自行购买。

连接中 11

3. 移除墙壁支架安装指南。

4. 如下图所示,使用螺丝钉(没有附送)固定

5. 如下图所示,把主机挂在支架上。

2

>

小心 y 请勿压在已安装的主机上,以免对主机

造成任何影响。 y 将主机稳固在墙上,防止主机堕下。如

果主机堕下,可能导致损伤或造成产品

损毁。 y 将主机安装在墙上后,请确保没有儿童

能够拉动任何连接缆线,以免令主机堕

下。

,

备注

如下图所示,将本机从支架移除。

2

12 连接中

安装

配对无线超低音扬声器

无线超低音扬声器的 LED 指示器

LED 颜色 状态

蓝色或黃色 无线超低音扬声器正在接收

装置的讯号。

蓝色或黃色

(闪烁)

红色

无线超低音扬声器正尝试连

接。

无线超低音扬声器处于待机

模式。

关闭(没有

显示)

无线重低音喇叭上的电源线

已断开连接。

首次设定无线超低音扬声器

1. 把无线超低音扬声器的电源线连接到电源插

座。

2. 开启主机: 主机及无线超低音扬声器会自动

连接。

人手配对无线超低音扬声器

当连接未完成,您可以在扬声器上看到 LED 灯

亮起红色,以及扬声器没有发出声音。请按照

以下步骤解决问题。

1. 同时按住主机的

I 停止

键以及遥控器的

静音 静音 键。

- 显示「REMATE」字样。

2. 按住超低音扬声器背面的 PAIRING 键。

- 蓝色或黄色 LED 灯会闪烁

3. 关闭然后开启主机。

- 如果LED灯亮起蓝色或黄色,即代表成功

4. 如果LED灯不是蓝色或黄色, 请重复步骤 1

至 3。

,

备注 y 如果操作主机,处于待机模式的无线超

低音扬声器会于数秒内发出声响。 y 将本机与无线重低音喇叭的距离设置在

10 米(32 英尺)之内。 y 只有当无线传播器与无线超低音扬声器

的距离于 2 米 (6 尺)至 10 米(32

尺)之间,才会得到最佳效果。如果距

离太远,通讯或会失败。 y

本机与重低音喇叭相互通信需花费几秒

钟(可能花费更长的时间)。

连接自选器材

PORT.(便携式)IN 连接

MP3 播放器等等

连接中 13

光纤输入连接

将外部设备的光纤输出连接到 OPTICAL IN 1/

2 接口。

2

收听来自便携式播放器的音乐

装置可以播放多种便携式播放器或外置装置的

音乐。

1. 将便携式播放器连接到本机上的 PORT.(便

携式)IN 接口。

2. 按

1

(电源) 按钮开启电源。

3. 按

输入

键选择便携式 (PORTABLE ) 功能

4. 激活便携式播放器或外置设备并开始播放。

连接到外部设备的数

字光纤输出插座。

扬声器简易设置

以2.1 或 2 声道模式,享受来自电视、DVD 及

数码装置的音响。

1. 把 OPTICAL IN 1/ 2 插口连接到您的电视

机(或数码装置等)的光纤输出插口。

2. 按光纤

光纤输入

选择光纤 1/ 2。直接选

择光纤 1/ 2。

3. 以 2.1 或 2 声道扬声器聆听音响。

4. 按光纤 光纤输入 离开光纤 1/ 2。这会回

到上一项功能。

3 操作

2

14 连接中

USB 播放

将 USB 内存设备插入本机右边的 USB 端口。

移除机身的 USB 装置。

1. 选择另一个功能模式,或连续按

I

( 停止 )

键两次。

2. 拔除机身的 USB 装置。

兼容的 USB 装置

y MP3 播放器: 闪存式 MP3 播放器。 y USB 闪盘:支持 USB1.1 的设备。 y

本机的 USB 功能并不支持某些 USB 装置。

USB 装置的要求

y 不支持连接到计算机时需要安装额外程序的

装置。 y 切勿移除正在运作的 USB 装置。 y 搜寻容量大的 USB 时,也许需时数分钟以上

。 y 以防违失资料,应定期将资料备份。 y

如果使用 USB 延长缆线或 USB 集线器,则

无法辨识 USB 装置。 y

如文件总数为 1,000 或以上,则不能支持

此装置。 y 不支持外置 HDD、读卡器、上锁的设备或硬

盘式USB装置。 y 主机的 USB 插口不可连接个人计算机。本设

备不能用作存储设备。

基本操作

USB 操作

1. 将 USB 装置连接到 USB 端口。

2. 按 输入 键选择 USB 功能。

3. 按

C

V

选择要播放的文件。

操作

停止

播放

暂停

跳到下一个/上

一个文件

Z

进行这功能

按 d/M

按 d/M

播放期间可按 C 或

V

跳到下一个文件,或

返回目前文件的开端。

连续按

C

两次回到上一

个文件。

搜索文件中的

某段

在播放过程中按住

C/

V

并在您想要收听的地

方释放按键。

重复或随机播

直接选择文件

重复按遥控器上的

重复

钮,就会按照以下次序转

换显示: RPT 1 RPT D

(DIRECTORY) RPT ALL

RANDOM OFF.

按遥控器上的 0 至 9 数字

键,便可直接移至目标文件

操作 15

其它操作

动态控制(动态范围控制)

当音量调低时,声音变得清晰(仅适用于杜比

数码)。按

动态控制

设定为 [DRC ON]。

AV 同步

从电视接收音频信号时,声画可能不同步。在

这个情况下,该功能可以调整时间差。

1. 按

AV 同步

2. 按

C V

调高或调低延缓时间,可设

定的范围为 0 至 300 毫秒。

打开/关闭自动电源

操作该功能之前,请确保您已选择 OPTICAL IN

(光纤输入),并打开自动开机。当您打开/

关闭用光缆连接到本机的外部设备(TV、DVD

Player 播放器、Blu-ray 光盘播放器)时,该

功能将自动打开/关闭本机。每按一下

自动开

机 ,该功能将打开或关闭。

显示 操作

AUTO POWER ON 自动开机功能已打开。

AUTO POWER OFF 自动开机功能已关闭。

,

备注 y

该功能有意设计成在无操作 15 分钟后

关闭本机。如果您不是用光缆连接外部

设备或本机未接收到数字音频信号,则

在 自动开机功能打开时,本机将在无操

作 15 分钟后关闭。 y 根据用光缆连接的设备,该功能可能无

法操作。

3

3

16 操作

电源自动关闭

本机主机未连接外置设备并停止工作达 25 分

钟时,本机将自行关机,以节省电量。

在通过模拟输入将主机连接至其他设备 6 小时

后,本机也将自动关闭,以节省电量。

但是本机可根据您设置的 [AUTO POWER](自动

电源)功能自动打开。

设定睡眠时间掣

按 睡眠 一次或以上,选择 10 至 180 分钟不

等的持续时间,之后装置会关掉。

要查看剩余时间,按 睡眠 。

要取消睡眠功能,重复按 睡眠 键,直至显示

「睡眠 10」。当「睡眠 10」出现时,再按一

睡眠

键。

,

备注

您可以查看距离关机尚剩余多少时间。

按 睡眠 键,显示屏便会显示剩余时间。

显示文件和输入来源

您可以按信息 ( 信息 ) 在 USB 及 OPTICAL IN(

光纤输入) 1/2 模式中显示不同信息。

USB : MP3/ WMA 包括文件信息

OPTICAL IN (光纤输入) 1/ 2 : 音讯格式,音

频信道

调暗

按 睡眠 键一次。显示屏的光度便会减低一半

。如要取消这个效果,请反复按 睡眠 键,直

至显示屏全亮为止。

暂时关闭声音

按静音

静音

使装置静音。

例如,在接电话时您可将本机设为静音,这时

显示窗口就会显示 “ ”。

调整低音扬声器的音量设定

您可以调校低音扬声器的音量。

1. 按 低音调节 .

2. 按

音量 -/+

调整低音扬声器的音量。

声音调整

设定环绕立体声模式

系统有一些预设的环绕立体声声场。您可以使

用音效 (

音效

) 选择理想的音效模式。

所显示的均衡器项目可能有所不同,要视乎音

响来源和效果而定。

显示

NATURAL

BYPASS

BASS

CLRVOICE

GAME

NIGHT

UPSCALER

LOUDNESS

说明

欣赏自然悦耳的声音。

您可以享受没有均衡器效果

的声响。

BASS 代表重低音。播放时

加强高音、低音和环绕立体

声的效果。

CLRVOICE 代表清晰人声。

此程序令人声变得清晰,改

善人声的音质。(我们鼓励

您在观看 5.1 声道电影时

使用此均衡器。)

GAME 代表游戏均衡器。您

可以在玩视频游戏时欣赏到

更多的虚拟声音。

NIGHT 代表夜间模式。深夜

时份要用低音量观看影片时

,这种模式可能有用。

UPSCALER 代表 MP3 上调。

欣赏 MP3 文件或其它压缩

音乐时,您可以改善音质。

此模式只可用于 2个 声道

信号源。

改善低音和高音的音效。

操作 17

,

备注 y 在某些环绕立体声模式,有些扬声器不

能发出声音或发出低音量。需视乎环绕

立体声的模式及音频信号来源,而并非

故障。 y

您可能需要在转换输入来源后重设环绕

模式,有时甚至在转换曲目后亦要重设

3D 音效

3D 声音功能可发出更具宽泛点的声音,使您体

验到更具沉浸式和电影式的环绕音效。按 3D

音效

以开启或关闭 3D 声音模式。

3

4 故障诊断

3

18 操作

使用附带的遥控器控制

电视机

您可以使用以下按钮控制电视机。

按钮

静音

AV/输入

操作

打开或关闭电视机的声音

切换电视输入信号源,

选择电视或其他输入信号

源。

1

(电视机电源 )

打开或关闭电视机。

音量 +/调节电视音量。

节目

W/S

向上/向下扫描记忆的频

道。

,

备注

根据连接的设备,您可能无法通过某些按

钮控制电视机。

对您的电视机设置遥控器

您可以使用附带的遥控器操作电视机。

如果您的电视机列在下表内,请设置正确的制

造商代码。

1. 向下按住

1

(电视机电源)按钮的同时,

使用数字按钮输入您的电视机制造商代码(

参见下表)。

制造商

LG

代码编号

1(预设), 2

Zenith

GoldStar

1, 3, 4

1, 2

Samsung

Sony

Hitachi

6, 7

8, 9

4

2. 松开

1

(电视机电源)按钮完成设置。

根据电视机的情况,即使正确输入了制造商代

码,某些或全部按钮仍然可能对您的电视机无

效。当您重置遥控器电池时,您设置过的代码

编号可能被复位到了默认设置。重新设置正确

的代码编号。

4 故障诊断

故障诊断 19

故障诊断

问题

没有电源

插入电源插座。

操作其它电子装置来检查电力状况。

修正方法

没有声音

遥控器工作不

正常。

按 输入 键并检查所已选择的功能。

低音扬声器的电源线未有连接。将电源线正确插入电源插座中。

装置及低音扬声器配对中断。连接装置及低音扬声器。(请参见第 12 页)

遥控器离本机太远

在 23 呎(7 米)范围内操作遥控器。

在遥控器和此机器之间有障碍物。

把障碍物移开。

遥控器的电池已耗尽。

更换新电池。

自动开机功能

无法工作。

根据用光缆连接的设备,该功能可能无法操作。

4

5 附录

5

20 附录

维护

搬运机器

装运机器时

请妥善保管机器的装运纸箱和包装材料。如果

您需要装运此机器,请使用机器的原始包装对

其进行重新包装。

保持机器表面整洁 。 y

请勿将挥发性液体(例如喷雾杀虫剂)放置

在本机旁。 y

擦拭时过于用力可能损坏表面。 y 请勿将橡胶或塑料制品长时间与本机相接触

清洁本机

请使用干燥的软布清洁播放器。如果表面太脏

,请使用软布加少量中性清洁剂来擦拭。切勿

使用强烈溶剂如酒精、苯或稀释剂,因为这些

物质或会损害播放器的表层。

商标和许可证

经杜比实验室授权生产。“杜比”

、“Dolby”和双 D 标志是杜比实验室的

商标。

根据美国专利号 5,956,674;5,974,380;

6,487,535 以及美国和全球已获得或已申请

专利下的许可进行制造。DTS、其符号、以及

同 DTS 与其符号均为 DTS, Inc. Product

(包括软件© DTS, Inc.)的注册商标,DTS

2.0 Channel 也为 DTS, Inc. Product(包

括软件© DTS, Inc.)的商标。版权所有。

附录 21

5

5

22 附录

规格

一般信息

功率要求

耗电量

尺寸 (宽 x 高 x 深)

净重(大约)

工作温度

操作湿度

总线电源供应 (USB)

输入

数码输入(光纤输入)

便携式装置输入 (PORT.IN)

扩音器

立体声模式

低音扬声器

无线低音扬声器

功率要求

耗电量

类型

阻抗率

输入功率

最大输入功率

净尺寸 (宽 x 高 x 深)

净重

请参阅主要卷标。

请参阅主要卷标。

1 000 x 80 x 55 毫米,不连支脚

3.0 公斤

41 °F 到 113 °F(5 °C 到 45 °C)

5 % 到 90 %

DC 5 V

0

500 mA

3 V (p-p)、光纤插口 x 2

0.5 Vrms (3.5 毫米立体声插口)

80 W + 80 W (1 kHz 时 4Ω)

140 W (60 Hz 时 3 Ω)

请参阅超低音扬声器上的主要卷标。

请参阅超低音扬声器上的主要卷标。

单向单扬声器

3 Ω

140 W

280 W

196 x 392 x 317 毫米

6.88 公斤

如设计或规格有任何更改,恕不另行通知。

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Languages
