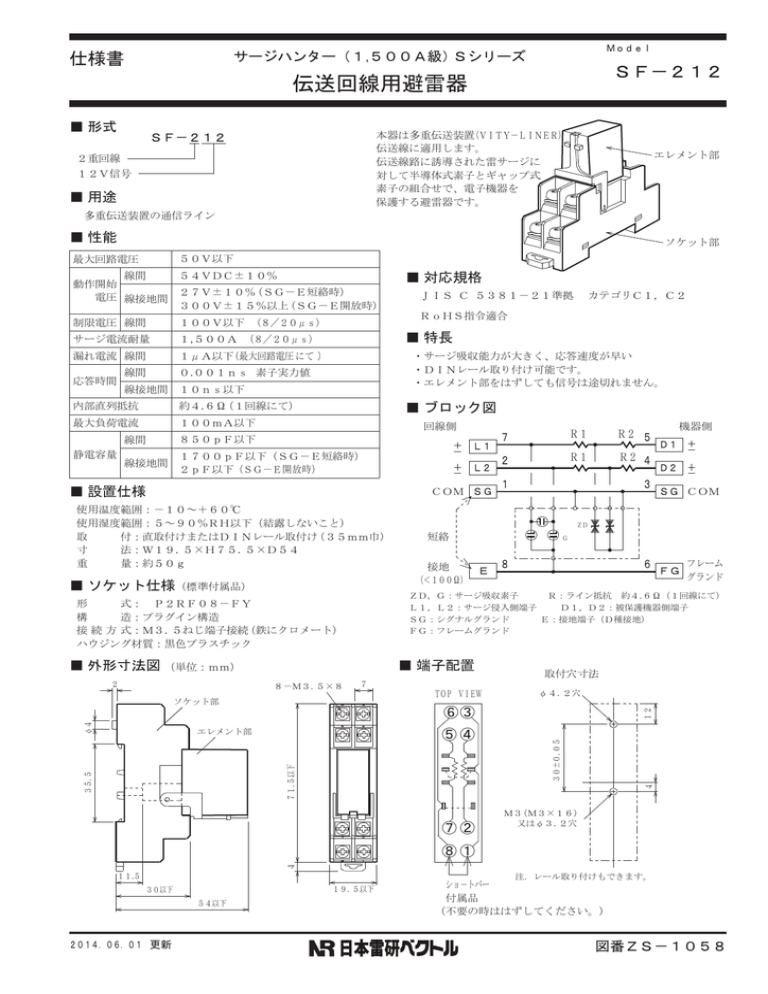

伝送回線用避雷器

伝送回線用避雷器
仕様書
Model
サージハンター(1,
500A級)Sシリーズ
SF-212
伝送回線用避雷器
■ 形式
本器は多重伝送装置(VITY-LINER)
伝送線に適用します。
伝送線路に誘導された雷サージに
対して半導体式素子とギャップ式
素子の組合せで、電子機器を
保護する避雷器です。
SF-212
2重回線
12V信号
■ 用途
エレメント部
多重伝送装置の通信ライン
■ 性能
ソケット部
50V以下
54VDC±10%
線間
動作開始
27V±10%(SG-E短絡時)
電圧 線接地間
300V±15%以上(SG-E開放時)
制限電圧 線間
100V以下 (8/20μs)
サージ電流耐量
1,
500A (8/20μs)
漏れ電流 線間
1μA以下(最大回路電圧 にて )
応答時間
最大負荷電流
100mA以下
静電容量
■ ブロック図
回線側
線間
850pF以下
線接地間
1700pF以下(SG-E短絡時)
2pF以下(SG-E開放時)
■ 設置仕様
L1
L2
COM SG
使用温度範囲:-10~+60℃
使用湿度範囲:5~90%RH以下(結露しないこと)
取
付:直取付けまたはDINレール取付け(35mm巾)
寸
法:W19.5×H75.5×D54
重
量:約50g
■ ソケット仕様(標準付属品)
■ 外形寸法図 (単位:mm)
2
R2 5
2
R1
R2 4
3
1
機器側
D1
D2
SG COM
ZD
G
8
接地
E
(<100Ω)
6
FG
フレーム
グランド
取付穴寸法
7
ソケット部
TOP VIEW
φ4.2穴
⑥③
エレメント部
⑤④
4
71.5以下
35.5
R1
短絡
■ 端子配置
8-M3.5×8
7
ZD,G:サージ吸収素子
R:ライン抵抗 約4.
6Ω(1回線にて)
L1,L2:サージ侵入側端子
D1,D2:被保護機器側端子
SG:シグナルグランド
E:接地端子(D種接地)
FG:フレームグランド
形
式: P2RF08-FY
構
造:プラグイン構造
接 続 方 式:M3.5ねじ端子接続(鉄にクロメート)
ハウジング材質:黒色プラスチック
φ4
RoHS指令適合
・サージ吸収能力が大きく、応答速度が早い
・DINレール取り付け可能です。
・エレメント部をはずしても信号は途切れません。
線接地間 10ns以下
約4.
6Ω(1回線にて)
カテゴリC1,C2
■ 特長
001ns 素子実力値
0.
内部直列抵抗
JIS C 5381-21準拠
12
線間
■ 対応規格
30±0.05
最大回路電圧
⑦②
M3(M3×16)
又はφ3.2穴
4
⑧①
11.
5
注.レール取り付けもできます。
19.5以下
30以下
54以下
2014.06.01 更新
ショ-トバー
付属品
(不要の時ははずしてください。)
図番ZS-1058
サージハンター
取扱説明書
Model
サージハンター Sシリーズ
ightning
rrester
SF-212
伝送回線用避雷器
Model SF-212は、多重伝送装置(VITY-LINER FL-100)伝送線用避雷器です。
本器をより効果的にご使用いただくために、下記の事項を確認の上ご使用ください。
■ 取付方法および端子配列 (単位:mm)
■ 効果的な渡り配線
端子配置(TOP VIEW)
8-M3.
5×8
セムスねじ
7
避雷器
被保護機器
E
FG
ソケット部
DINレール(35mm幅)に取り付けできます。
⑥③
渡り配線
5×8
セムスねじ 8-M3.
圧着端子の幅は7mm以下をご使用ください。
⑤④
E パネル接地
接地 100Ω以下
71.5以下
エレメント部
保護したい機器のフレームグランド端子
を避雷器の端子Eに接続してからパネル
接地端子に接続すると、被保護機器には
雷サージが及ばないようになります。
取り付け穴(適応ねじM3)
パネルに直接取り付ける場合に、
ご使用ください。
⑦②
固定用フック
エレメント部の交換時フックを軽く
はずしながら本体を軽く引き抜いてください。
4
⑧①
ソケット取り付けフック
DINレールよりソケットごと取りはずす場合、
マイナスドライバー等をご使用ください。
19.5以下
高さ54mm
■ 結線図
Model
Model
SF-212
被 T
保
護 L
機 SG
器
FG
D1
5
7
ZD
D2
SG
FG
4
伝送通信二重回線
シールド線
L1
L1
7
G
R
5
2
1
6
8
L2
L2
SG
E
E
SG
※1
ショートバー
※1
ショートバー
アースリターン方式の場合、大地を使用する。
R:ライン抵抗 約4.6Ω(1回線にて)
T:Talker
L1,L2:サージ侵入側端子
D1,D2:被保護機器側端子
E:接地端子(D種接地)
FG:フレームグランド
E
2
D1
ZD
G
3
ZD,G:サージ吸収素子
L:Listener
SG:シグナルグランド
SF-212
R
4
1
3
8
6
D2
SG
FG
被
保
L
護
SG 機
器
T
FG
E
※1 機器メーカーの指示でシールド端開放の
場合、ショートバーをはずしてください。
現場の状況により使い分けできます。
■ 接続方法
1)サージが侵入する方をライン側L1、L2としています。また、被保護機器の方を機器側D1、D2としています。正しく
接続をおこなってください。避雷器は無極性ですが、被保護機器のS-R、R-Sは間違わないように注意してください。
2)接地線はできる限り最短距離にて接続してください。
線サイズは2mm2 以上にておこなってください。
3)端子SG-E間には放電素子が入っていますので、シールド線を非接地とされた場合でも先端より誘導サージの飛び移りを
阻止します。本来、シールド線の端末は両側共接地する方が雷害対策として効果的です。 ※1
■ 使用上の注意事項
1)取り付け時、形式の確認をおこなってください。ソケットにエレメントの形式を表示しています。
2)設備の絶縁・耐圧試験は、エレメント部をはずしておこなってください。
対接地間の放電開始電圧が試験電圧よりも低いので漏れ電流により不良と見誤ることがあります。
■ 定期点検の方法
・わからない間に誘導雷サージを受けている場合があります。雷シーズンの前後年2回位、定期点検の実施をお勧め致します。
交換用避雷器の手配中に被保護機器がサージを受けて破損することも考えられます。予備品の在庫をお勧め致します。
・避雷器専用の簡易チェッカーCLA-2000(2000V用)をご使用ください。
■ 保証期間
仕様範囲および正常な使用状態で製造上の故障と認められる場合、1年間とします。
ただし、製品の故障や不具合などによる付随的損害の補償については、その責任を負いませんので、あらかじめご了承ください。
2014.06.01 更新
図番TH-2828
