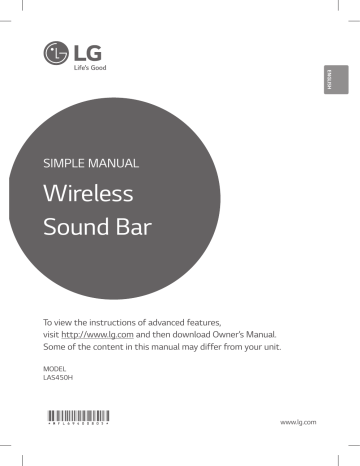

ENGLISH
SIMPLE MANUAL
Wireless
Sound Bar
To view the instructions of advanced features,
visit http://www.lg.com and then download Owner’s Manual.
Some of the content in this manual may differ from your unit.
MODEL
LAS450H
*MFL69400805*
www.lg.com
Front Panel
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Power On /Off
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Selects Function
· · · · · · · · · · · · · · · · · · · · · · · · · · · · Adjusts Volume
1
Subwoofer Connection
Place the wireless subwoofer near the sound bar and
follow steps below.
a Connect the power cord of wireless subwoofer
to the outlet.
b Turn on the sound bar :
The sound bar and wireless subwoofer will be
automatically connected. A yellow-green LED
on the wireless subwoofer will light on.
Rear Panel
HDMI IN · · · · · · · · · · · · · · · · · · · · · · Connect to a device
HDMI OUT (TV ARC) · · · · · · · · · · · · · · Connect to a TV
USB port · · · · · · · · · · · · · · · · · Connect to a USB device
PORTABLE IN · · · · · · · · · Connect to a Portable device
OPTICAL IN · · · · · · · · · · · Connect to an Optical device
2
TV Connection
Connect with the Sound Bar and TV using
Optical ( ) or HDMI ARC ( ).
Optical Connection
a Connect the sound bar to the TV using
Optical cable.
b Set up [External Speaker (Optical)] on
your TV setting menu.
TV
If no sound is heard from the wireless subwoofer,
please follow as below.
i.Adjust volume level of sound bar to minimum.
"VOL MIN" appears on display window.
ii. Press and hold (Mute) button on the remote
control about 3 seconds. "WL RESET" appears
on display window and red LED on the sound bar
blinks.
iii. Press and hold PAIRING on the back of wireless
subwoofer for more than 5 seconds using point
of a pen.
iv. Disconnect the power cord of the sound bar and
the wireless subwoofer. Connect them again.
HDMI(ARC) Connection
a Connect the sound bar to the TV using
HDMI cable.
b Set up [External Speaker (HDMI ARC)] on
your TV setting menu.
͹͵;ͺ͑ͺͿ
͙Ͳ΃ʹ͚
TV
͹͵;ͺ͑΀Ά΅
͙΅·͑Ͳ΃ʹ͚
Controller App
LG Sound Sync (Wireless)
TV
Download the Music Flow Bluetooth App to your
device.
For more information, download the online owner’s
manual. http://www.lg.com
Additional Information
Specification
Power
requirements
Replacement of battery
Refer to the main label.
Refer to the main label.
Power
consumption
Networked standby : 2.3 W
(If all network ports are
activated.)
Dimensions
(W x H x D)
Net Weight
Bus Power Supply
(USB)
Amplifier (Total
RMS Output
power)
Approx.
890 mm x 55 mm x 89 mm
Approx. 2.72 kg
Declaration of Conformity
5 V 0 500 mA
220 W
Design and specifications are subject to change
without notice.
Remote control
Hereby, LG Electronics European Shared Service Center
B.V., declares that this Wireless Sound Bar is compliant
with the essential requirements and other relevant
provisions of Directive 1999/5/EC. The complete
Declaration of Conformity may be requested through the
following postal address:
LG Electronics European Shared Service Center B.V.
European Standard Team
Krijgsman 1
1186 DM Amstelveen
The Netherlands
or can be requested at our dedicated DoC website:
http://www.lg.com/global/support/cedoc/cedoc#
This device is a 2.4 GHz wideband transmission system,
intended for use in all EU member states and EFTA countries.
:
:
:
:
Turns down the volume at night.
Adjusts the volume level appropriately.
Synchronizes the audio and video.
Automatically turns on by an input source.
How to disconnect the wireless network
connection or the wireless device
Set up the AUTO POWER ON/OFF function to off and
turn off the unit.
RF Radiation Exposure Statement
This equipment should be installed and operated with
minimum distance 20 cm between the radiator and your
body.
IMPORTANT SAFETY NOTICE
The cord grip for the plug fitted to this product is
built into the existing power cord as supplied. If, for
any reason you need to shorten the cord.
DO NOT RE-USE THE PLUG.
A new plug must be used to ensure your continued
safety by securing the plug to the power cord in
accordance with Plug & Socket Regulations 1994.
中文
簡易手冊
無線
Soundbar
要查看進階功能的指示,請瀏覽 http://www.lg.com 並下載使用者手冊。
本手冊中的某些內容可能會與您的裝置不符。
型號
LAS450H
*MFL69400805*
www.lg.com/mx
前面板
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 開機/關機
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 選擇功能
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·調節音量
後面板
HDMI IN · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 連接至裝置
HDMI OUT (TV ARC) · · · · · · · · · · · · · · · · · · · · · · · · 連接至 TV
USB port · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 連接至 USB 裝置
PORTABLE IN · · · · · · · · · · · · · · · · · · · · · · 連接至可攜式裝置
OPTICAL IN · · · · · · · · · · · · · · · · · · · · · · · · · · · 連接至光纖裝置
1
無線超低音揚聲器連接
把無線超低音揚聲器放置在 Sound Bar 式揚聲器附
近並按照以下步驟操作。
電視連接
2
透過光纖 (
TV。
) 或 HDMI ARC (
) 連接 Sound Bar 式揚聲器和
a 將無線超低音揚聲器的電源線連接至電源插座。
光纖連接
b 開啟 Sound Bar 式揚聲器:
Sound Bar 式揚聲器和無線超低音揚聲器將 自
動 連接。無線超低音揚聲器上的黃綠色 LED 將
會亮起。
a 透過光纜將 Sound Bar 式揚聲器連接至 TV。
b 在您的 TV 設定功能表上設定 [外置揚聲器
(光纖)]。
TV
若無線超低音揚聲器沒有聲音,
請按照下列步驟操作。
i. 調節 Sound Bar 式揚聲器的音量至最小。
「VOL MIN」在顯示視窗中顯示。
ii. 按住遙控器上的 (靜音)並持續約 3 秒。
「WL RESET」在顯示視窗中顯示,且 Sound Bar
式揚聲器上的紅色 LED 閃爍。
iii. 使用筆尖按住無線超低音揚聲器背部的
PAIRING 超過 5 秒。
iv. 中斷 Sound Bar 式揚聲器和無線超低音揚
聲器的電源連接。重新連接。
HDMI (ARC) 音訊連接
a 透過 HDMI 纜線連接 Sound Bar 式揚聲器
至 TV。
b 在您的 TV 設定功能表上設定 [外置揚聲器
(HDMI ARC)]。
͹͵;ͺ͑ͺͿ
͙Ͳ΃ʹ͚
TV
͹͵;ͺ͑΀Ά΅
͙΅·͑Ͳ΃ʹ͚
控制器應用程式
LG Sound Sync(無線)
TV
下載 Music Flow Bluetooth 應用程式至您的裝置。
更多資訊,請下載網上使用者手冊。
http://www.lg.com
其他資訊
規格
電源要求
更換電池
請參閱主要標籤。
請參閱主要標籤。
耗電
網絡待機:2.3 W
(如果所有網絡端口都已被
啟動。)
尺寸
(寬 x 高 x 深)
淨重(大約)
匯流排電源供應
(USB)
放大器(總 RMS
輸出功率)
大約
890 mm x 55 mm x 89 mm
大約 2.72 kg
符合標準聲明
5 V 0 500 mA
220 W
設計和規格如有任何變更,恕不另行通知。
遙控器
LG Electronics European Shared Service Center
B.V. 特此聲明這個 Wireless Sound Bar 可兼容基
本要求和其他相關的 1999/5/EC 指令,或經以下的
通訊地址要求遞交整個符合標準聲明:
LG Electronics European Shared Service Center
B.V.
European Standard Team
Krijgsman 1
1186 DM Amstelveen
The Netherlands
或可向我們專設的 DoC 網站查詢:
http://www.lg.com/global/support/cedoc/cedoc#
這個裝置是 2.4 GHz 的寬頻傳輸系統,適用於所有
歐盟成員國和 EFTA 國家。
:
:
:
:
在夜晚調低音量。
適當地調節音量。
同步音訊和視訊。
透過輸入源自動開啟。
RF 輻射洩漏聲明
本裝置應以最小距離您身體 20 厘米的位置安裝
及運作。
安全注意事項
如何中斷連接無線網絡或無線裝置
設定自動電源開啟/關閉功能關閉它及關閉裝置。
本機的插頭握柄是專爲本産品所設計,且與附
贈的電源線結合為一體,若您因爲任何理由而
需截短此電源線時
請勿再使用該插頭
應使用全新的插頭以確保連續使用之安全性
。請依據1994年之插頭及插座規範的規定,將
插頭確實地與電源線結合。
