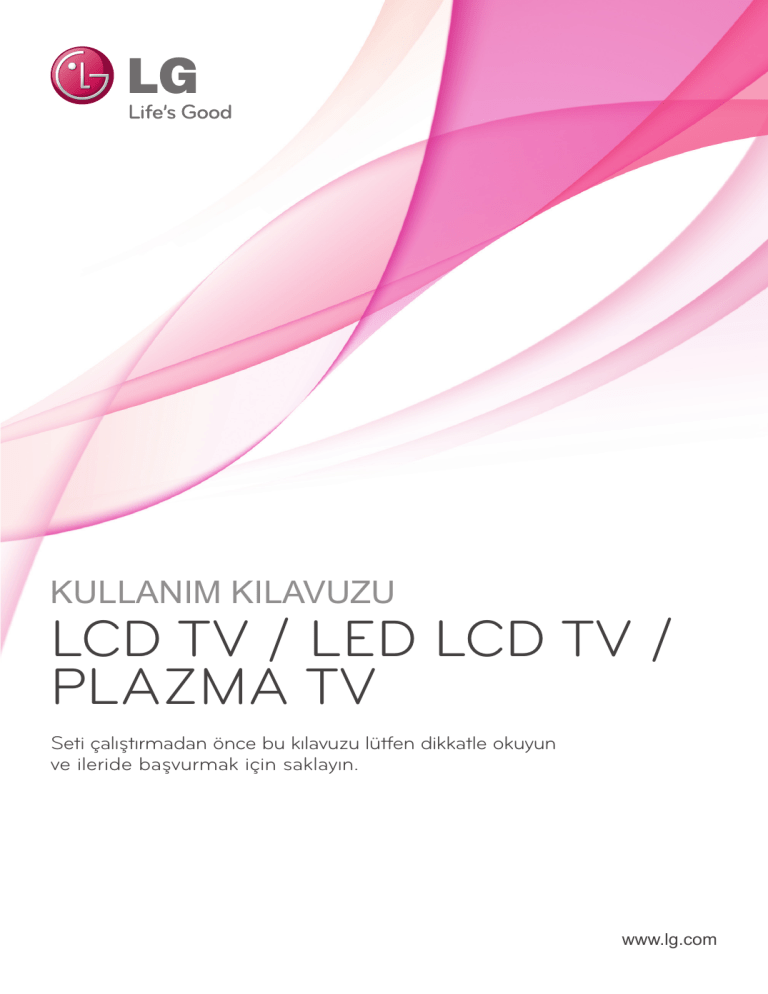

KULLANIM KILAVUZU

LCD TV / LED LCD TV /

PLAZMA TV

Seti çalıştırmadan önce bu kılavuzu lütfen dikkatle okuyun ve ileride başvurmak için saklayın.

www.lg.com

2

LİSANSLAR

LİSANSLAR

Supported licenses may differ by model. Lisanslar hakkında daha fazla bilgi için, www.lg.com adresini ziyaret edin.

Dolby Laboratories'den alınan lisansla üretilmektedir. “Dolby” ve çift-D sembolü

Dolby Laboratories’in ticari markalarıdır.

HDMI, HDMI logosu ve High-Definition Multimedia Interface (Yüksek Çözünürlük

Multimedya Ara yüzü) HDMI Licensing LLC’ ye ait ticari marka ve tescilli ticari markalardır.

DIVX VIDEO HAKKINDA: DivX®, Rovi Corporation şirketine bağlı DivX, LLC tarafından oluşturulan bir dijital video biçimidir. Bu cihaz resmi olarak, DivX video gösterimi için DivX Certified® bir cihazdır. Dosyalarınızı DivX videoya dönüştürmek ve daha fazla bilgi için divx.com adresini ziyaret edin.

DIVX VIDEO-ON-DEMAND HAKKINDA: Bu DivX Certified® cihazın satın alınan

Video-on-Demand (VOD) filmlerinin oynatımı için kayıt edilmesi gerekmektedir.

Kayıt kodu almak için, DivX VOD bölümünü cihaz kurulum menüsünden konumlandırın. Kaydınızı tamamlama hakkında ek bilgi için, vod.divx.com adresine gidin.

“Maksimum HD 1080p DivX video oynatmak için DivX Certified®, premium içerik dahil.”

“DivX®, DivX Certified® ve ilgili logolar Rovi Corporation veya bağlı şirketlerin ticari markalarıdır ve lisansla kullanılır.”

“Aşağıdaki bir veya birkaç ABD patentinin kapsamındadır:

7.295.673; 7.460.668; 7.515.710; 7.519.274”

LİSANSLAR

3

4

İÇİNDEKİLER

İÇİNDEKİLER

2

LİSANSLAR

6

MONTAJ VE HAZIRLIK

6 Ambalajın açılması

9 Ayrı satılan öğeler

9 Parçalar ve düğmeler

16 TV'nin kaldırılması ve taşınması

16 TV'nin Kurulması

16 - Ayağın bağlanması

20 - Sehpa Tipi Ayak kullanılmaması durumunda

21 - Sehpa üzerine monte etme

22 - Duvara monte etme

24 - Kabloların düzenlenmesi

25 - Ekranınızın konumlandırılması

25 - TV Bağlantısı

26

UZAKTAN KUMANDA

30

TV İZLEME

30 Antenin bağlanması

30 TV'nin ilk açılışı

31 TV İzleme

31 Programların yönetilmesi

31 - Otomatik olarak program ayarlama

33 - Kablo TV Ayarı (Yalnızca Kablo modunda)

34 - Manuel olarak program ayarlama (Dijital modda)

35 - Manuel olarak program ayarlama (Analog modda)

36 - Güçlendirici

36 - Program listenizi düzenleme

38 - CI [Common interface (Ortam Arabirimi)] Bilgileri

39 - Program listesinin seçilmesi

40 EPG (Elektronik Program Kılavuzu) (Dijital modda)

40 - EPG’yi açma/kapama

40 - Program seçimi

41 - ŞİMDİKİ/SONRAKİ Rehber Modu

41 - 8 Günlük Rehber Modu

41 - Tarih Değişimi Modu

41 - Genişletilmiş Açıklama Kutusu

41 - Kaydetme/Hatırlatma Ayarı Modu

41 - Hatırlatma Ayarı Modu

42 - Program Listesi Modu

42 Ek opsiyonları kullanma

42 - İzleme oranını ayarlama

44 - AV modlarının değiştirilmesi

44 - Giriş listesinin kullanılması

45 - TV'deki düğmelerin kilitlenmesi (Çocuk

Kilidi)

46 Hızlı menünün kullanılması

47 Müşteri desteğini kullanma

47 - Yazılım Güncellemeyi Test Etme

48 - Resim / Ses Testi

48 - Sinyal Testinin Kullanılması

48 - Ürün veya hizmet bilgilerini kullanma

49

3D GÖRÜNTÜLEME

49 3D Teknolojisi

50 - 3D Gözlük Kullanırken

50 - 3D Görüntü İzleme Aralığı

51 3D görüntü izleme

53

EĞLENCE

53 - Kablolu ağa bağlanma

54 - Ağ Durumu

55 - USB depolama aygıtlarının bağlanması

56 - Dosyaları tarama

57 - Film izleme

60 - Fotoğraf görüntüleme

62 - Müzik dinleme

64 - DivX® VOD Kılavuzu

İÇİNDEKİLER

5

65

TV AYARLARININ

ÖZELLEŞTİRİLMESİ

65 Ana menülere erişim

66 Ayarların özelleştirilmesi

66 - KURULUM ayarları

67 - RESİM ayarları

73 - SES ayarları

76 - SAAT ayarları

77 - KİLİT ayarları

78 - OPSİYON ayarları

81 - AĞ Ayarları

82

BAĞLANTILARIN YAPILMASI

83 Bağlantıya genel bakış

84 HD alıcı, DVD ya da VCR oynatıcı bağlama

84 - HDMI bağlantısı

84 - DVI - HDMI bağlantısı

84 - Komponent bağlantısı

85 - Euro Scart bağlantısı

86 - Kompozit bağlantı

86 PC’ye Bağlama

86 - HDMI bağlantısı

86 - DVI - HDMI bağlantısı

86 - RGB Bağlantısı

87 Ses sisteminin bağlanması

87 - Dijital optik ses bağlantısı

88 - Kulaklık bağlantısı

88 USB’ye Bağlama

88 CI Modülü bağlama

89 SIMPLINK bağlantısı

89 - SIMPLINK özelliğinin etkinleştirilmesi

90

TELETEXT

90 Açma/Kapama

90 Basit Metin

90 - Sayfa seçimi

90 Üst Metin

90 - Blok / Grup / Sayfa Seçimi

90 - Doğrudan Sayfa Seçimi

91 Hızlı metin

91 - Sayfa seçimi

91 Özel Teletext Fonksiyonu

92

DİJİTAL TELETEXT

92 Dijital servis içerisinden teletext

92 Dijital serviste teletext

93

BAKIM

93 TV'nizin temizlenmesi

93 - Ekran ve çerçeve

93 - Kabin ve sehpa

93 - Güç kablosu

94 TV ekranınızın “Yanması” ya da “Görüntü yanmasını” önleme

95

SORUN GİDERME

97

TEKNİK ÖZELLİKLER

109

IR KODLARI

110

HARİCİ KONTROL CİHAZI

KURULUMU

110 RS-232S Kurulumu

110 Konnektör tipi;

9 Pin D-Sub Erkek

110 RS-232C Yapılandırması

111 İletişim Parametreleri

111 Komut referans listesi

112 İletim / Alım Protokolü

6

MONTAJ VE HAZIRLIK

MONTAJ VE HAZIRLIK

Ambalajın açılması

Ürün kutunuzda aşağıdaki öğelerin olduğunu kontrol edin. Herhangi bir aksesuarın bulunmaması durumunda, ürünü aldığınız yerdeki yerel satıcınızla temasa geçin. Bu kılavuzdaki gösterimler gerçek ürün ve öğeden farklı olabilir.

Uzaktan kumanda ve piller (AAA) Kullanım Kılavuzu

Temizleme bezi

1

(Bu öğe tüm modellerde bulunmaz.)

Demir çekirdek

(Modele bağlı olarak.)

1 Kabin üzerindeki noktaları temizleme beziyle hafifçe silin.

Güç Kablosu (

Bu öğe tüm modellerde bulunmaz.)

Yalnızca 42/50PT25**, 50/60PV25**, 42/50PT35**, 50PV35**, 50/60PZ25**, 42/50PW45**, 50/60PZ55**,

42/50PT45**

M4 x 26 x 4 x 3

M5 x 14,5

(60PV25**, 60PZ25**,

60PZ55** hariç) x 4 x 3

M4 x 28

M5 x 24

(Yalnızca 60PV25**,

60PZ25**, 60PZ55**)

Montaj vidası Kablo Tutucu Güç Kablosu tutucu

Koruma kapağı 3D Gözlük

(AG-S250 : Modele bağlı olarak.)

Koruma kapağı bandı

MONTAJ VE HAZIRLIK

7

Yalnızca 22LK33**

Kablo Tutucu Koruma kapağı

Yalnızca 19/22/26LV25**, 22/26LV55**, 19/22LV23** x 2 x 2 x 4

(M4x6)

(M4x16)

(19/22LV23** hariç)

Montaj vidası

M4 x 14

(Yalnızca 19/22LV23**) veya

Kablo Tutucu

DC Adaptörü

Yalnızca 26/32LK33**, 32/37/42LK43**, 32/42/47LK53**, 32/37/42LK45**, 32/42LK55**, 47LK95**,

32/37/42LK46** x 8

(M4x20)

Montaj vidası

(47LK53**,

47LK95** hariç)

Sabitleme vidası Koruma kapağı

(Yalnızca

47LK95**)

FPR 3D Gözlükler 1

Yalnızca 32LV25**, 32/37/40/42/47LV35**, 32/42/47/55LW45**, 32/37/42/47LV45**, 32/42LV34**,

42/47LW54** , 32/37/42/47LV36** x 8 x 8

(M4x12)

(32LV25** hariç)

(M4x14)

(Yalnızca 32LV25**)

Montaj vidası

1 3D gözlük sayısı ülkeye göre değişiklik gösterebilir.

(Yalnızca 32LV25**,

32/37LV35**, 32LW45**,

32/37LV45**, 32LV34** ,

32/37LV36** )

Sabitleme vidası

(Yalnızca 32/

42/47/55LW45**,

42/47LW54**)

FPR 3D Gözlükler

1

8

MONTAJ VE HAZIRLIK

DİKKAT y y y y na girmez.

NOT y y y y haber verilmeksizin değiştirilebilir.

Demir çekirdeğin kullanılması (Yalnızca Plazma TV)

1 PC ses kablosundaki elektromanyetik parazitlenmeyi azaltmak için demir çekirdeği kullanın.

PC ses kablosunu demir çekirdeğe üç kez dolayın. Demir çekirdeği TV’ye yakın bir yere koyun.

10 mm(+ / - 5 mm)

[Harici bir cihaza]

[Şekil 1]

[TV’ye]

(Gri)

[Demir Çekirdeğin

Kesiti ]

2 Güç kablosundaki elektromanyetik parazitlenmeyi azaltmak için demir çekirdeği kullanın.

Güç kablosunu demir çekirdeğe bir kez dolayın. Demir çekirdeği TV’ye yakın bir yere koyun.

[prize] [TV’ye]

[Şekil 2]

(Siyah)

[Demir Çekirdeğin

Kesiti ]

3 Güç kablosundaki elektromanyetik parazitlenmeyi azaltmak için demir çekirdeği kullanın.

Güç kablosunu demir çekirdeğe bir kez dolayın. Demir çekirdeği TV’ye ve prize yakın bir yere

koyun.

[prize]

[TV’ye]

[Şekil 3]

(Siyah)

[Demir Çekirdeğin

Kesiti ]

4 LAN kablosundaki elektromanyetik parazitlenmeyi azaltmak için demir çekirdeği kullanın. LAN

ka blosunu, küçük demir çekirdeğe bir kez, büyük demir çekirdeğe ise üç kez dolayın. Demir

çekirdeği TV’ye yakın bir yere koyun.

(2)

(1)

A (Gri) B (Gri)

[TV’ye] [Harici bir cihaza]

A B B

[Şekil 4]

- Bir adet demir çekirdek varsa, Şekil 1’de gösterileni yapın.

- İki adet demir çekirdek varsa, Şekil 1 ve 2’de gösterilenleri yapın.

- Üç adet demir çekirdek varsa, Şekil 1 ve 3’te gösterilenleri yapın.

- Dört adet demir çekirdek varsa, Şekil 1, 2 ve 4(1)’te gösterilenleri yapın.

- Beş adet demir çekirdek varsa, Şekil 1, 3 ve 4(1)’te gösterilenleri yapın.Altı adet demir çekirdek varsa, Şekil 1, 3 ve 4(2)’de gösterilenleri yapın.

y y

10 mm’den daha ince ve 18 mm’den daha az genişlikte bilezikler bulunmalıdır. (42/50PT25**, 50/60PV25**,

42/50PT35**, 50PV35**, 50/60PZ25**, 42/50PW45**,

50/60PZ55**, 22/26/32LK33**, 32/37/42LK43**,

32/42/47LK53**, 47LK95** ,42/50PT45** hariç)

[Demir Çekirdeğin

*A

*B

Kesiti ]

10 mm

18 mm

MONTAJ VE HAZIRLIK

9

Ayrı satılan öğeler

Ayrı satılan öğeler haber verilmeksizin değiştirilebilir veya kalitesinin artırılması amacıyla üzerinde değişiklik yapılabilir.

Bu öğeleri satın almak için bayiinizle temasa geçin.

Bu aygıt sadece LG Plazma TV, LED LCD TV veya LCD TV ile uyumlu olarak çalışır.

Yalnızca Plazma TV Yalnızca LCD TV/LED LCD TV

3D Gözlük

(AG-S230, AG-S250, AG-S270:

Yalnızca 3D Modeller)

FPR 3D Gözlükler

1

(AG-F2** : Yalnızca 3D Modeller)

1 Model adı veya tasarımı, ürün işlevlerinin yükseltilmesine, üreticinin koşullarına veya politikalarına bağlı olarak değiştirilebilir.

Parçalar ve düğmeler

NOT y y y süre izlenmeyecekse, TV kapatılmalıdır.

y

ölçüde azaltılabilir; bu durum genel çalıştırma maliyetini düşürecektir.

DİKKAT y y y kilerin yaralanmasına ve TV’nin düşmesine neden olabilir.

y y y

10

MONTAJ VE HAZIRLIK y y

Yalnızca 50/60PZ25**, 42/50PW45**, 50/60PZ55**, 42/50PT45**

Ekran

PCMCIA Kart

Yuvası

USB girişi

HDMI GİRİŞİ

AV (Ses ve Video) Girişi

Hoparlörler

Uzaktan kumanda ve akıllı

1

senssörler

Güç Göstergesi y y me modunda y y açıkken

Düğmeler

2

(Yalnızca

50/60PZ250T,

42/50PW450T,

42/50PW451T,

50/60PZ550T)

Düğme Açıklama

Gücü açar veya kapatır

Giriş kaynağını değiştirir

Ana menülere erişim sağlar veya menülere giriş ve çıkışlarınızı kaydeder

Vurgulanan menü opsiyonunu seçer veya bir girişi onaylar

Ses seviyesini ayarlar

Kayıtlı programlar arasında gezinmenizi sağlar

1 Akıllı sensör - Görüntü kalitesini çevresel koşullara göre ayarlar.

2 Düğme - İstenen düğme fonksiyonunu dokunarak kullanabilirsiniz.

Bağlantı paneli

(Bkz s.82)

MONTAJ VE HAZIRLIK

11 y y

Yalnızca 50/60PV25**, 42/50PT35**, 50PV35**, 42/50PT25**

Ekran

PCMCIA Kart

Yuvası

USB girişi

HDMI GİRİŞİ

AV (Ses ve Video) Girişi

Hoparlörler

(Yalnızca

50PV350T)

Uzaktan kumanda ve akıllı

1

sensörler

Güç Göstergesi y y me modunda y y açıkken

Düğmeler

2

Düğme Açıklama

Gücü açar veya kapatır

Giriş kaynağını değiştirir

Ana menülere erişim sağlar veya menülere giriş ve çıkışlarınızı kaydeder

Vurgulanan menü opsiyonunu seçer veya bir girişi onaylar

Ses seviyesini ayarlar

Kayıtlı programlar arasında gezinmenizi sağlar

1 Akıllı sensör - Görüntü kalitesini çevresel koşullara göre ayarlar.

2 Düğme - İstenen düğme fonksiyonunu dokunarak kullanabilirsiniz.

Bağlantı paneli

(Bkz s.82)

12

MONTAJ VE HAZIRLIK y y

Yalnızca 22/26/32LK33**, 32/37/42LK43**, 32/42/47LK53**(32/42/47LK530T hariç), 47LK95**

Ekran

(Yalnızca 22LK33**)

(Yalnızca 22/26/32LK33**)

(Yalnızca 32/37/42LK43**,

32/42/47LK53**,

47LK95**)

(Yalnızca 26/32LK33**)

(Yalnızca 32/37/42LK43**)

(Yalnızca

32/42/47LK53**,

47LK95**)

1

2

3

4

Hoparlörler

No.

Açıklama

1

USB girişi

2

3

4

PCMCIA Kart Yuvası

HDMI Girişi

(22LK33** hariç)

Kulaklık Girişi

Uzaktan kumanda ve akıllı

1 sensörler

Güç Göstergesi

(Bu özellik

OPSİYON

menüsündeki Güç

Göstergesi ile ayarlanabilir.)

Bağlantı paneli

(Bkz s.82)

(22/26/32LK33** hariç)

Düğme Açıklama

Gücü açar veya kapatır

Giriş kaynağını değiştirir

Ana menülere erişim sağlar veya menülere giriş ve çıkışlarınızı kaydeder

Vurgulanan menü opsiyonunu seçer veya bir girişi onaylar

Ses seviyesini ayarlar

Kayıtlı programlar arasında gezinmenizi sağlar

1 Akıllı sensör - Görüntü kalitesini çevresel koşullara göre ayarlar. (Yalnızca 32/42/47LK53**, 47LK95**)

MONTAJ VE HAZIRLIK

13 y y

Yalnızca 19/22/26LV25**, 19/22LV23**, 22/26LV55**

Ekran

USB girişi

PCMCIA Kart

Yuvası

HDMI Girişi

(Yalnızca 26LV25**,

26LV55**)

Kulaklık Girişi

Hoparlörler

(Yalnızca 19/22/26LV25**)

(Yalnızca 22/26LV55**, 19/22LV23**)

Uzaktan kumanda ve akıllı

1

senssörler

Güç Göstergesi

(Bu özellik

OPSİYON

menüsündeki Güç Göstergesi ile ayarlanabilir.)

Düğmeler

2

(Yalnızca 19/22/26LV25**, 19/22LV23**)

(Yalnızca 22/26LV55**)

Düğme Açıklama

Kayıtlı programlar arasında gezinmenizi sağlar

Ses seviyesini ayarlar

Vurgulanan menü opsiyonunu seçer veya bir girişi onaylar

Ana menülere erişim sağlar veya menülere giriş ve çıkışlarınızı kaydeder

Giriş kaynağını değiştirir

Gücü açar veya kapatır

1 Akıllı sensör - Görüntü kalitesini çevresel koşullara göre ayarlar.

2 Düğme - İstenen düğme fonksiyonunu dokunarak kullanabilirsiniz.

Bağlantı paneli

(Bkz s.82)

14

MONTAJ VE HAZIRLIK y y

Yalnızca 32/42/47LK530T, 32/42LK550T, 32/37/42/47LV355T

Ekran

USB girişi

PCMCIA Kart

Yuvası

HDMI Girişi

Kulaklık Girişi

Hoparlörler

Uzaktan kumanda ve akıllı

1

senssörler

Güç Göstergesi

(Bu özellik

OPSİYON

menüsündeki Güç Göstergesi ile ayarlanabilir.)

(Yalnızca

32/42/47LK530T)

Düğmeler

2

(32/42/47LK530T hariç)

Bağlantı paneli

(Bkz s.82)

Düğme Açıklama

Kayıtlı programlar arasında gezinmenizi sağlar

Ses seviyesini ayarlar

Vurgulanan menü opsiyonunu seçer veya bir girişi onaylar

Ana menülere erişim sağlar veya menülere giriş ve çıkışlarınızı kaydeder

Giriş kaynağını değiştirir

Gücü açar veya kapatır

1 Akıllı sensör - Görüntü kalitesini çevresel koşullara göre ayarlar.

2 Düğme - İstenen düğme fonksiyonunu dokunarak kullanabilirsiniz.

MONTAJ VE HAZIRLIK

15 y y

Yalnızca 32/37/42LK45**, 32/42LK55**, 32LV25**, 32/42LV34**, 32/37/40/42/47LV35**,

32/37/42/47LV45**, 32/42/47/55LW45**, 42/47LW54** , 32/37/42LK46**, 32/37/42/47LV36**

(32/42LK550T, 32/37/42/47LV355T hariç)

Uzaktan kumanda ve akıllı

1

senssörler

(Yalnızca 32/37/42LK45**,

32/42LK55** , 32/37/42LK46** ) Ekran

Güç Göstergesi

(Bu özellik

OPSİYON

menüsündeki Güç Göstergesi ile ayarlanabilir.)

1

(Yalnızca 32/42LV34**)

2

(Yalnızca

42/47LW54**)

3

4

Hoparlörler

(32/37/42LK45**,

32/42LK55** ,

32/37/42LK46** hariç)

No.

Açıklama

1

USB girişi

2

3

4

PCMCIA Kart Yuvası

HDMI

Girişi(32/42LV34** hariç

)

Kulaklık

Girişi(32/42LV34** hariç

)

Düğmeler 2

(32/42LV34**,

42/47LW54** hariç)

Bağlantı paneli

(Bkz s.82)

Düğme Açıklama

Kayıtlı programlar arasında gezinmenizi sağlar

Ses seviyesini ayarlar

Vurgulanan menü opsiyonunu seçer veya bir girişi onaylar

Ana menülere erişim sağlar veya menülere giriş ve çıkışlarınızı kaydeder

Giriş kaynağını değiştirir

Gücü açar veya kapatır

1 Akıllı sensör - Görüntü kalitesini çevresel koşullara göre ayarlar.

2 Düğme - İstenen düğme fonksiyonunu dokunarak kullanabilirsiniz.

16

MONTAJ VE HAZIRLIK

TV'nin kaldırılması ve taşınması

TV'nin kaldırılması ve taşınması durumunda,

TV'nin çizilmesini ya da hasar görmesini önlemek için ve tipi ve boyutu ne olursa olsun uygun şekilde taşınması için aşağıdakileri okuyun.

DİKKAT y y piksellerin hasar görmesine neden olabileceğinden dolayı her seferinde ekrana dokunmaktan kaçının.

y y y malzemesinde taşınması önerilir.

y y kablosunu ve diğer tüm kabloları çıkarın.

y dış tarafa doğru bakmalıdır.

TV'nin Kurulması

y y lir.

TV'nizi bir kaide ayağı üzerine koyun ve bir masa ya da duvara monte edin.

Ayağın bağlanması

(Yalnızca 42/50PT25**, 50/60PV25**, 42/50PT35**,

50PV35**, 50/60PZ25**, 42/50PW45**, 50/60PZ55**,

42/50PT45**)

1

TV'yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

DİKKAT y y yüzeye bir köpük altlık ya da yumuşak koruyucu bez serin.

2

TV'nin

Ayaklığı

ile

Ayak Gövdesinin

parçalarını monte edin.

Ayak Gövdesi

Ayak Tabanı y y

Saydam kısım, hoparlör ve hoparlör ızgarası alanından tutmadığınızdan emin olun.

3

TV ve ayağı 4 vidayla sabitleyin.

y y y bulunmalıdır.

y gösterildiği gibi tutun.

y y y titreşime maruz bırakmayın.

y

TV'yi yan döndürmeyin ya da sola veya sağa doğru yatırmayın.

Ayağın ön ve arka tarafını monte ettiğinizden emin olun.

Ön

Arka

DİKKAT y y vidaları iyice sıkın. Çok fazla sıkmayın.

(Yalnızca 22LK33**)

1

TV'yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

2

DİKKAT y y yüzeye bir köpük altlık ya da yumuşak koruyucu bez serin.

TV'yi gösterildiği gibi birleştirin.

MONTAJ VE HAZIRLIK

17

(Yalnızca 26/32LK33**, 32/37/42LK43**,

32/42/47LK53**, 32/37/42LK45**, 32/42LK55**,

47LK95** , 32/37/42LK46** )

1

TV'yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

DİKKAT y y yüzeye bir köpük altlık ya da yumuşak koruyucu bez serin.

2

TV'nin

Ayaklığı

ile

Ayak Gövdesinin

parçalarını monte edin.

(Yalnızca 19/22LV23**)

1

TV’yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

DİKKAT y y zeye bir köpük altlık ya da yumuşak koruyucu bez serin.

2

TV’nin

Ayaklığı

ile

Ayak Gövdesinin

parçalarını monte edin.

Ayak Gövdesi

Ayak Tabanı

3

TV ve ayağı 4 vidayla sabitleyin.

Ayak Gövdesi

Ayak Tabanı

3

TV ve ayağı 4 vidayla sabitleyin.

DİKKAT y y vidaları iyice sıkın. Çok fazla sıkmayın.

DİKKAT y y vidaları iyice sıkın. Çok fazla sıkmayın.

18

MONTAJ VE HAZIRLIK

(Yalnızca 19/22/26LV25**, 22/26LV55**)

1

TV'yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

DİKKAT y y yüzeye bir köpük altlık ya da yumuşak koruyucu bez serin.

2

TV'nin Ayaklığı

ile

Ayak Gövdesinin

parçalarını monte edin.

(Yalnızca 32LV25**, 32/37/40/42/46/47LV35**,

32/37/42/47LV45**, 32/42/47/55LW45** ,

32/37/42/47LV36** )

1

TV'yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

DİKKAT y y yüzeye bir köpük altlık ya da yumuşak koruyucu bez serin.

2

TV'nin

Ayaklığı

ile

Ayak Gövdesinin

parçalarını monte edin.

Yalnızca

32LV25**

Ayak Gövdesi

Ayak Tabanı

(M4x6)

Ayak Tabanı

Ayak

Gövdesi

Ayak Gövdesi

32LV25** hariç

3

TV ve ayağı 2 vidayla sabitleyin.

Ayak Tabanı

3

TV ve ayağı 4 vidayla sabitleyin.

(M4x16)

DİKKAT y y vidaları iyice sıkın. Çok fazla sıkmayın.

DİKKAT y y vidaları iyice sıkın. Çok fazla sıkmayın.

MONTAJ VE HAZIRLIK

19

(Yalnızca 42/47LW54**)

1

TV’yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

DİKKAT y y yüzeye bir köpük altlık ya da yumuşak koruyucu bez serin.

2

TV’nin

Ayaklığı

ile

Ayak Gövdesinin

parçalarını monte edin.

4

TV ve ayağı 4 vidayla sabitleyin.

DİKKAT y y vidaları iyice sıkın. Çok fazla sıkmayın.

Ayak Gövdesi

Ayak Tabanı

3

TV’yi gösterildiği gibi birleştirin.

20

MONTAJ VE HAZIRLIK

Sehpa Tipi Ayak kullanılmaması durumunda

y y

(Yalnızca 42/50PT25**, 50/60PV25**,

42/50PT35**, 50PV35**, 50/60PZ25**,

42/50PW45**, 50/60PZ55**, 42/50PT45**) y y sabitleninceye kadar TV'nin alt kısmındaki açıklığa itin.

y y toz ve pislik birikmesini önleyecektir.

- Duvar montaj braketini bağlarken, Koruma kapağını kullanın.

(Yalnızca 26/32LK33**, 32/37/42LK43**,

32/42/47LK53**, 32/37/42LK45**, 32/42LK55**,

47LK95** , 32/37/42LK46** )

1

Birlikte verilen koruma kapağını, yerine oturup sabitleninceye kadar TV'nin alt kısmındaki açıklığa itin.

Koruma kapağı

Koruma kapağı

Koruyucu kapak bandı

(Yalnızca 22LK33**)

1

TV'yi ekranı aşağıya gelecek şekilde düz bir yüzeye yatırın.

2

2 vidayı sökün ve ayağı TV'den çıkarın.

3

Birlikte verilen koruma kapağını, yerine oturup sabitleninceye kadar TV'nin alt kısmındaki açıklığa itin.

Bu, açıklıkta toz ve pislik birikmesini önleyecektir.

Koruma kapağı

MONTAJ VE HAZIRLIK

21

Sehpa üzerine monte etme

y y lir.

1

TV'yi kaldırıp sehpa üzerinde dik konumuna getirin.

- Uygun havalandırma için duvarla arasında 10 cm (minimum) boşluk bırakın.

TV'nin sehpaya sabitlenmesi y y lir.

(Yalnızca 26/32LK33**, 32/37/42LK43**,

32/37/42LK45**, 32/42LK53**, 32/42LK55**,

32LV25**, 32/37LV35**, 32LW45**, 32/37LV45**,

32LV34** , 32/37/42LK46**, 32/37LV36** )

TV'nin öne yatmasını, hasar görmesini ve olası yaralanmaları önlemek için bir sehpaya sabitleyin.

TV'yi bir sehpaya sabitleyin ve ardından birlikte verilen vidayı ayağın arkasına takarak sıkın.

10 cm

10 cm

10 cm

10 cm

2

Güç kablosunu prize takın.

DİKKAT y y

TV'yi ısı kaynaklarının üzerine veya yakınına kurmayın.

NOT y y gun görüntü için TV'nin açısını ayarlayın.

(22LK33**, 19/22/26LV25**, 22/26LV55**,

19/22LV23** hariç)

UYARI y y talimatları izlenerek TV tabana/duvara güvenli bir şekilde bağlanmalıdır. TV'nin devrilmesi, titremesi veya sallanması yaralanmalara yol açabilir.

22

MONTAJ VE HAZIRLIK

TV'nin sehpaya sabitlenmesi y y tüm modellerde mevcut değildir.) y y lir.

Kensington güvenlik sistemi konnektörü TV'nin arka tarafında yer alır. Kurulum ve kullanıma ilişkin daha fazla bilgi için, Kensington güvenlik sistemiyle birlikte verilen kılavuza bakın ya da http://www.

kensington.com adresini ziyaret edin.

Kensington güvenlik sistemi kablosunu TV ve sehpa arasına bağlayın.

1

Delikli cıvataları ya da TV braketleri ve cıvatalarını TV'nin arka tarafına takarak sıkın.

- Delikli cıvataların konumunda takılı cıvata varsa, öncelikle bu cıvataları sökün.

2

Duvar braketlerini cıvatalarla duvara monte edin.

Duvar braketiyle TV'nin arka tarafındaki delikli cıvataları karşı karşıya getirin.

3

Delikli cıvatalarla duvar braketlerini sağlam bir iple sıkıca bağlayın.

İpin zeminle yatay konumda kalmasını sağlayın.

Duvara monte etme

TV'nin arka tarafına dikkatli bir şekilde bir duvar montaj aparatı bağlayın ve duvar montaj aparatını zemine dik, sağlam bir duvara bağlayın. TV'yi başka yapı malzemelerine bağlamanız durumunda, lütfen kalifiye personelle iletişim kurun.

LG, duvar montajının kalifiye bir uzman kurulumcu tarafından yapılmasını önerir.

DİKKAT y y mamasına dikkat edin.

NOT y y kadar büyük ve sağlam bir platform veya kabin kullanın.

10 cm

10 cm

10 cm

10 cm

MONTAJ VE HAZIRLIK

23

VESA standartlarını karşılayan duvar montaj aparatlarını ve vidaları kullandığınızdan emin olun.

Duvar montaj kitlerinin standart ölçüleri aşağıdaki tabloda belirtilmiştir.

Ayrı satılır (Duvar Montaj Braketi)

Model

VESA (A x B)

Standart vida

Vida sayısı

Duvar montaj braketi

42/50PT25**

42/50PT35**

50PV35**

50PZ25**

42/50PW45**

50PZ55**

42/50PT45**

50PV25**

400 x 400

M6

4

PSW400B,

PSW400BG

60PV25**

60PZ25**

60PZ55**

600 x 400

M8

4

PSW600B,

PSW600BG

Model

VESA (A x B)

Standart vida

Vida sayısı

Duvar montaj braketi

42LV34**

42/47LW54**

400 x 400

M6

4

LSW400BX,

LSW400BXG

B

A

Model

VESA (A x B)

Standart vida

Vida sayısı

Duvar montaj braketi

22LK33**

19/22/26LV25**

22/26LV55**

19/22LV23**

26/32LK33**

32LK43**

32LK45**

32LK53**

32LK55**

32LV25**

32LV35**

32LV45**

32LW45**

32LV34**

32LK46**

32LV36**

100 x 100

M4

200 x 100

M4

4 4

LSW100B, LSW100BG

Model

VESA (A x B)

Standart vida

Vida sayısı

Duvar montaj braketi

37/42LK43**

37/42LK45**

42LK55**

42/47LK53**

37LV35**

37LV45**

47LK95**

37/42LK46**

37LV36**

200 x 200

M6

4

LSW200B,

LSW200BG

40/42/47LV35**

42/47LV45**

42/47/55LW45**

42/47LV36**

400 x 400

M6

4

LSW400B,

LSW400BG

DİKKAT y y şıyın veya monte edin. Aksi halde, elektrik

çarpması durumuyla karşılaşılabilir.

y y ederseniz, düşerek ciddi yaralanmalara neden olabilir. Onaylı bir LG duvar montaj aparatı kullanın ve yerel satıcınızla ya da kalifiye personelle iletişime geçin.

y y rantinizin geçersiz kalmasına yol açabileceğinden dolayı çok fazla sıkmayın. y y duvar montaj aparatlarını kullanın. Hatalı kullanım veya uygun olmayan aksesuarların kullanılmasından kaynaklanan hasar ve yaralanmalar garanti kapsamına girmez.

NOT y y y len vidaları kullanın. y y gerekli parçaları içerir.

y göre değişiklik gösterebilir. Uygun boyda vida kullandığınızdan emin olun.

y y tıyla birlikte verilen kılavuza bakın.

24

MONTAJ VE HAZIRLIK

Kabloların düzenlenmesi

y y

(Yalnızca 42/50PT25**, 50/60PV25**,

42/50PT35**, 50PV35**, 50/60PZ25**,

42/50PW45**, 50/60PZ55**, 42/50PT45**)

1

Güç Kablosu Tutucu

ve

Güç Kablosunu

bağlayın. Bu elektrik kablosunun kazayla yerinden

çıkmasını engelleyecektir.

(Yalnızca 22LK33**, 19/22/26LV25**, 22/26LV55**,

19/22LV23**)

1

Kabloları gerektiği gibi bağladıktan sonra,

Kablo Tutucuyu

aşağıda gösterildiği gibi takın ve kabloları bir araya toplayın.

Güç Kablosu Tutucu

2

Kabloları

Kablo Tutucuyla

bir araya getirerek bağlayın.

Elektromanyetik dalgaları azaltmak amacıyla

LAN kablolarını gösterildiği şekilde takın.

(Yalnızca 50PV350T, 50/60PZ250T,

42/50PW450T, 42/50PW451T, 50/60PZ550T).

Kablo Tutucu

(Yalnızca 26/32LK33**, 32/37/42LK43**,

32/37/42LK45**, 32/42/47LK53**, 32/42LK55**,

47LK95** , 32/37/42LK46** )

1

Kabloları kablo düzenleme klipsiyle bir araya getirerek bağlayın.

2

Kablo düzenleme klipsini TV'ye sıkıca bağlayın.

Kablo Tutucu

DİKKAT y y

Kablo Tutucu

ve

Güç Kablosu

Tutucudan

tutarak hareket ettirmeyin, aksi halde Kablo tutucuları kırılabilir, TV hasar görebilir ve yaralanmalar meydana gelebilir.

Kablo Düzenleme Klipsi

NOT y y hareket ettirmeyin, aksi halde kablo düzenleme klipsi kırılabilir, TV hasar görebilir ve yaralanmalar meydana gelebilir.

MONTAJ VE HAZIRLIK

25

(Yalnızca 32LV25**, 32/37/40/42/47LV35**,

32/42/47/55LW45**, 32/37/42/47LV45**,

32/42LV34** , 32/37/42/47LV36** )

1

Kabloları gerektiği gibi bağladıktan sonra,

Kablo Tutucuyu

aşağıda gösterildiği gibi takın ve kabloları bir araya toplayın.

Ekranınızın konumlandırılması

y y

(Yalnızca 22LK33**)

Maksimum konfor için, pano konumunu değişik şekillerde deneyiniz.

• Eğim aralığı

Kablo Tutucu

( Yalnızca 42/47LW54**)

1

Kabloları gerektiği gibi bağladıktan sonra,

Kablo Tutucuyu

aşağıda gösterildiği gibi takın ve kabloları bir araya toplayın.

TV Bağlantısı

y y

(Yalnızca 19/22/26LV25**, 22/26LV55**,

19/22LV23**)

Kablo Tutucu

DC Adaptörü

1

Anten kablosunu TV üzerinde bulunan anten giriş bağlantı noktasına bağlayın.

2

DC adaptör fişini TV üzerinde bulunan güç giriş jakına bağlayın.

3

İlk önce güç kablosunu DC adaptörüne bağlayın daha sonra güç kablosunu duvarda bulunan elektrik prizine takın.

26

UZAKTAN KUMANDA

UZAKTAN KUMANDA

Bu kılavuzdaki açıklamalar uzaktan kumandanın düğmeleriyle ilgilidir.

Lütfen bu kılavuzu dikkatlice okuyun ve TV'yi doğru şekilde kullanın.

Pilleri değiştirmek için pil kapağını açın, pilleri (1,5 V AAA) ve uçlar pil yuvasındaki etiketle eşleşecek şekilde değiştirin ve pil kapağını kapatın. Uzaktan kumandayı, TV üzerindeki uzaktan kumanda sensörüne doğru tuttuğunuzdan emin olun.

Pilleri yerinden çıkarmak için, pilleri takma işlemlerini ters sıra ile yapın.

y y

DİKKAT

POWER (GÜÇ)

TV'yi açar veya kapatır.

ENERGY SAVING (Enerji Tasarrufu

(Bkz s.67))

Enerji tüketimini azaltmak için ekranın parlaklığını ayarlar.

AV MODE (AV Modu)

(Bkz s.44))

Bir AV modu seçer.

INPUT (Giriş)

(Bkz s.44) )

Giriş kaynağını değiştirir; TV'yi açar.

TV/RAD

Radyo, TV ve DTV programını seçer.

LIGHT (Işık)

Uzaktan kumanda düğmelerini aydınlatır.

Sayı tuşları

Sayıları girer.

Liste (LIST)

(Bkz s.39))

Kayıtlı program listesine erişim sağlar.

Q.VIEW (Hızlı Görüntüleme)

İzlediğiniz bir önceki programa döner.

UZAKTAN KUMANDA

27

+ -

Ses seviyesini ayarlar.

MARK (İşaretle)

Bir menü veya opsiyonu seçer.

FAV

(Bkz s.39))

Favori program listenize erişim sağlar.

3D

(Yalnızca 3D Modeller)(Bkz s.49)

3D video görüntülemeye yarar.

RATIO (Oran)

(Bkz s.42) )

Bir görüntüyü yeniden boyutlandırır.

MUTE (Sessiz)

Tüm sesleri kapatır.

P

Kayıtlı programlar arasında gezinmenizi sağlar.

PAGE (Sayfa)

Önceki veya sonraki ekrana geçer.

CHAR/NUM (Karakter/Numara)

Harf ve Rakam giriş modları arasında geçiş yapar.

DELETE (Sil)

Harfleri ve rakamları siler.

28

UZAKTAN KUMANDA

GUIDE (Rehber)

Program kılavuzunu gösterir.

Ana Sayfa

Ana menülere erişim sağlar.

Q. MENU (Hızlı Menü)

(Bkz s.46))

Hızlı menülere erişim sağlar.

Gezinme düğmeleri

(yukarı/aşağı/sola/sağ)

Menüler ve opsiyonlar arasında gezinmenizi sağlar .

OK (Tamam)

Menüleri ve opsiyonları seçer ve girişinizi onaylar.

BACK (Geri)

Önceki seviyeye döner.

INFO (Bilgi)

(Bkz s.40))

Mevcut program ve ekran bilgilerini görüntüler.

EXIT (Çıkış)

Tüm ekran üstü görüntülerini silerek tekrar TV'yi görüntülemeye döner.

Renkli tuşlar

Bu düğmeler teletext (sadece TELETEXT bulunan modellerde), Programme Edit (Program düzenleme) için kullanılır.

3D SETTING (3D Ayarı)

(Yalnızca 3D Modeller)

Bunu 3D video izlemek için kullanın.

TELETEXT DÜĞMELERİ (

Bkz s.90) )

Bu tuşlar teletext için kullanılır.

Daha fazla bilgi için ‘Teletext’ bölümüne bakın.

UZAKTAN KUMANDA

29

SUBTITLE (Altyazı)

Dijital modda tercih ettiğiniz altyazıyı çağırır.

Kontrol düğmeleri (

, , , , )

MY MEDIA menülerini ya da SIMPLINK uyumlu aygıtları (USB,SIMPLINK) kontrol eder.

FREEZE (Dondur)

TV, AV, Komponent, RGB-PC ya da HDMI giriş kaynağı kullanılırken mevcut görüntüyü dondurur.

SIMPLINK

(Bkz s.89) )

TV'ye bağlı AV cihazlarına erişim sağlar;

SIMPLINK menüsünü açar.

AD

Ses Tanımını Açar veya Kapatır.

RATIO (Oran)

(Bkz s.42))

Bir görüntüyü yeniden boyutlandırır.

30

TV İZLEME

TV İZLEME

Antenin bağlanması

TV izlemek için aşağıdaki şekilde bir anten bağlayın.

Hasar olmasını önlemek için cihazlar arasındaki tüm bağlantılar yapılana kadar ana şebeke prizine bağlamayınız.

TV'nin ilk açılışı

TV'yi ilk defa açarken, Başlangıç ayarı ekranı görünür. Bir dil seçin ve temel ayarları özelleştirin.

1

Güç kablosunu prize takın.

2

Bekleme modunda, TV'yi açmak için (

POWER)

düğmesine basın.

TV'yi ilk defa açıyorsanız Başlangıç ayarı ekranı görünür.

TV'yi, bir RF kablosu (75 Ω) ile duvar anten soketine bağlayın.

NOT y y

ana menülerdeki

OPSİYON

ile de erişebilirsiniz.

3

TV ayarlarınızı tercihlerinize göre özelleştirmek için ekran üstü talimatlarını izleyin.

Duvar Anten

Soketi

NOT y y y anten yönünü ayarlayınız.

y görüntü kalitesi elde etmek için, antene bir sinyal amplifikatörü yerleştirmeniz y gerekebilir.

y y anteni doğru yöne yönlendirin.

y edilmemiştir.

Dil

Mod Ayarı

Güç Göstergesi

Ülke

Zaman Dilimi

Parola Oluştur

Oto Ayarlama

Bir görüntüleme dili seçer.

Ev ortamı için

Ev Kullanımı

'nı seçer.

Güç göstergesini ayarlar.

(Mod Ayarından Ev

Kullanımı'nı seçtiğinizde - yalnızca LED LCD TV)

Görüntülemek için bir ülke seçer.

(Modele bağlı olarak)

Yaz saati ve zaman dilimini seçer.

(Ülke için Rusya seçildiğinde)

Parolayı oluşturun.

(Ülke için Fransa seçildiğinde)

Mevcut programları otomatik olarak tarar ve kaydeder.

NOT y y sahip olmayan ülkelerde, DTV yayın ortamına bağlı olarak bazı DTV özellikleri y

çalışmayabilir.

y durumunda, şifre ‘0’, ‘0’, ‘0’, ‘0’ değil ‘1’, ‘2’,

‘3’, ‘4’ dür.

4

Temel ayarlar tamamlandığında,

OK (Tamam) düğmesine basın

.

NOT y y y

TV'yi her açtığınızda görünecektir.

y kablosunu prizden çıkarın.

5

TV'yi kapatmak için, (

POWER) düğmesine basın

.

TV İzleme

1

Bekleme modunda, TV'yi açmak için (

PO-

WER)

düğmesine basın.

2

INPUT

(Giriş) düğmesine basın ve

Anten

'i seçin.

3

TV'yi kapatmak için, (

POWER) düğmesine basın

.

TV Bekleme moduna geçer.

TV İZLEME

31

Programların yönetilmesi

Otomatik olarak program ayarlama

Anten

seçme,

Tüm kullanılabilir programları otomatik olarak bulmak ve kaydetmek için bu özelliği kullanın.

Otomatik programlamayı başlattığınızda, önceden kaydetmiş olduğunuz tüm servis bilgileri silinir.

1

Ana menülere erişmek için basın.

Home

düğmesine

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Oto Ayarlama

'ya geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

Anten

'e geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine

basın.

5

Oto ayarlamayı başlatmak için seçin.

Başlat

öğesini

TV, mevcut programları otomatik olarak tarar ve kaydeder.

6

Tamamladığınızda,

basın.

EXIT (Çıkış) düğmesine

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

NOT y y nan programı kaydetmek için parolanızı girmeniz istenecektir.

y y debileceğiniz program sayısı yayın sinyali ortamına bağlı olarak değişiklik gösterir.

y y

Yayın yapılan istasyonlar tarafından ayar amacıyla gönderilen program numaralarının kullanılıp kullanılmayay cağını belirler.

y

İtalya

seçildiğinde, Oto Ayarlamadan sonra program çakıştığında, açılır pencere görüntülenirse, sorunu çözmek için çakışan program sayısı için bir yayıncı seçin.

y y manya, Hollanda, İsveç, İsviçre, Danimarka,

Avusturya, Finlandiya, Norveç, Slovenya, Macaristan, Ukrayna, İrlanda, Polonya, Romanya,

İspanya, Bulgaristan, Rusya, Litvanya, Estonya,

Letonya, Çek Cumhuriyeti. (Desteklenen ülke eklenebilir) y y zakistan. (Yalnızca Plazma TV).

32

TV İZLEME

Kablo

seçme,

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Oto Ayarlama

'ya geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

Kablo

'ya geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

5

Comhem

veya

Diğer Operatörler

'e geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

6

Hızlı

veya

Tam

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

7

Uygun ayarları yapmak için Gezinme ya da

Sayı tuşlarına (Full modu hariç) ve

OK (Tamam) düğmesine basın

.

8

Oto ayarlamayı başlatmak için

Başlat

öğesini seçin.

TV, mevcut programları otomatik olarak tarar ve kaydeder.

9

Tamamladığınızda,

EXIT (Çıkış)

düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

NOT y y taranan programı kaydetmek için parolanızı girmeniz istenecektir. y y

Kabloyu

seçtiğinizde,

Kablo Servis Operatörü

seçim ekranı farklılık gösterebilir veya kullanılan ülkenin Kablo durumuna göre görüntülenmeyebilir. (22/26/32LK335C,

32/37/42LK455C, 19/22/26/32LV255C,

32/37/42/47LV355C , 32/37/42LK469C,

32/37/42/47LV369C, 22/26/32LK336C, y

32/37/42LK456C hariç) y

Servis Operatörü

arasında seçim yapmak için gerekli olan beliren pencere başlangıçta yalnızca şu 3 durumda görüntülenmektedir;

İlk Ayarlar

menüsünü açtığınızda,

Anten

’den

Kablo

’ya geçiş yapıldığında veya

Ülke

değişikliği yaptıktan sonra menüye ulaştığınız zaman. (22/26/32LK335C,

32/37/42LK455C, 19/22/26/32LV255C,

32/37/42/47LV355C , 32/37/42LK469C,

32/37/42/47LV369C, 22/26/32LK336C,

32/37/42LK456C hariç) y y

Operatörü arasında seçim yapmak isterseniz bu seçimi şu şekilde yapabilirsiniz:

Ayar

->

Kablo TV Ayarı

->

Servis Operatörü

. (22/26/32LK335C,

32/37/42LK455C, 19/22/26/32LV255C,

32/37/42/47LV355C , 32/37/42LK469C,

32/37/42/47LV369C, 22/26/32LK336C,

32/37/42LK456C hariç) y y hem, Canal Digital), Danimarka (YouSee, Canal Digital, Stofa), Norveç

(Canal Digital), Hollanda (Ziggo, UPC

Digitaal), Ukrayna (Volia-Cable),

Almanya (KDG), İsviçre (Cable-

Com, UPC), Avusturya (UPC Digital),

Macaristan (UPC Digital), İrlanda

(UPC Digital), Polonya (UPC Digital), Romanya (UPC Digital), Rusya

(OnLime) (Alınan sertifikasyon SO ilave edilebilir.) (22/26/32LK335C,

32/37/42LK455C, 19/22/26/32LV255C,

32/37/42/47LV355C , 32/37/42LK469C,

32/37/42/47LV369C, 22/26/32LK336C, y

32/37/42LK456C hariç) y lamadıysanız

Diğer Operatörler

seçeneğini seçin. (22/26/32LK335C,

32/37/42LK455C, 19/22/26/32LV255C,

32/37/42/47LV355C , 32/37/42LK469C,

32/37/42/47LV369C, 22/26/32LK336C, y

32/37/42LK456C hariç) y

Diğer Operatörler

” seçeneğini seçerseniz veya seçili ülke sadece “

Diğer

Operatörler

”i destekliyorsa, tüm kanalları aramak zaman alabilir veya bazı kanallar aranamayabilir. (22/26/32LK335C,

32/37/42LK455C, 19/22/26/32LV255C,

32/37/42/47LV355C , 32/37/42LK469C,

32/37/42/47LV369C, 22/26/32LK336C,

32/37/42LK456C hariç) y y

Bazı kanallar görüntülenmezse, aşağıdaki adımları izleyin:

1.

AYARLAR

->

Oto Ayarlama

->

Kablo

->

Ayar

2. Ev İnce Ayarı'nı

"Kapalı

"dan "

Açık

"a

çevirin.

3. Frekans, sembol hızı, modülasyon ve network ID gibi ek değerleri girin. (Yukarıdaki bilgileri kablo servis sağlayıcınıza sorabilirsiniz.)

Mevcut programların hızlı ve doğru biçimde aranabilmesi için aşağıdaki değerler gereklidir.

Genel olarak kullanılan değerler "varsayılan" olarak sağlanır.

Bununla birlikte, doğru ayarlar için lütfen kablo servis sağlayıcınıza başvurun.

DVB kablo modunda,

Oto Ayarlama

işlevini sürdürürken Tam seçilmesi durumunda mevcut kanalların bulunması için tüm frekanslar aranacaktır.

Default (Varsayılan) seçilmeden yapılan program aramalarında, aramayı Full (Tam) opsiyonunu seçerek yerine getirin.

Ancak, Full (Tam) seçilerek yapılan program aramalarında Oto Ayarlama uzun sürebilir.

Eğer bazı kanallar Tam seçeneği etkinken saptanamıyorsa In detail (Ayrıntılı) özelliğini işaretleyin ve tekrar aratmayı deneyin.

Frekans

: Kullanıcı tarafından tanımlı bir frekans girin.

Sembol oranı

: Kullanıcı tanımlı bir sembol oranı girin (Sembol oranı: Modem gibi aygıtların kanala gönderdiklerin sembollerin hızıdır).

Modülasyon

: Kullanıcı tanımlı bir modülasyon girin. (Modülasyon: Ses veya video sinyallerinin operatöre yüklenmesi).

Network ID

: Her kullanıcıya ait özgün tanımlayıcı.

Başlangıç Frekansı

: Kullanıcı tarafından tanımlı bir başlangıç frekansı aralığı girin.

Bitiş Frekansı

: Kullanıcı tarafından tanımlı bir bitiş frekansı aralığı girin.

TV İZLEME

33

Kablo TV Ayarı (Yalnızca Kablo modunda)

Kullanıcıların Servis Operatörü menüsünden seçim yapması, her ülkede desteklenen Servis

Operatörüı sayısına göre değişmektedir ve Servis

Operatörü sayısı 1 ise bu fonksiyon aktif hale gelmez.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Kablo TV Ayarı

'na geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

Servis Operatörü

veya

Otomatik Kanal

Güncelleme

'ye geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

5

İstediğiniz Kaynağı seçin.

6

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

y y

seçildiğinde,

Kablo DTV Ayarla-

y

ma

menüsü görüntülenecektir.

y

Otomatik Kanal Güncelleme Açık

olduğunda, o anda izlenen program dahil güncellenen bütün programların bilgilerini güncelleyebilirsiniz.

y y

Otomatik Kanal Güncelleme Kapalı

olduğunda, sadece o anda izlenen progy ramı güncelleyebilirsiniz.

y

Ziggo

"ya ayarlıyken,

Kablo TV Ayarı

'nı seçemezsiniz.

34

TV İZLEME

Manuel olarak program ayarlama

(Dijital modda)

Manuel ayarlama, program listenizde bir programı manüel olarak eklemenize olanak sağlar.

Anten

seçme,

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Manuel Ayarlama

'ya geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

DTV

'ye geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

5

Program tipleri arasında gezinin ve ardından program ekleyin ya da silin.

6

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

Kablo

seçme,

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Manuel Ayarlama

'ya geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

Kablo DTV

'ye geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

5

Uygun ayarları yapın.

6

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

NOT y y nan programı kaydetmek için parolanızı girmeniz istenecektir.

y y

SBAND

'ı seçebilirsiniz.

NOT y y taranan programı kaydetmek için parolanızı girmeniz istenecektir.

y y

Kullanıcı tanımlı bir sembol oranı girin (Sembol oranı: Modem gibi aygıtların kanala gönderdiklerin sembollerin hızıdır).

y y

Modülasyon

: Kullanıcı tanımlı bir modülasyon girin. (Modülasyon: Ses veya video sinyallerinin operetöre yüklenmesi).

y y

Servis operatörü Hollanda'nın "

Ziggo

" ya da

"

Diğer Operatörler

"ine ayarlandığında

Kablo DTV

'yi seçemezsiniz. (22/26/32LK335C,

32/37/42LK455C, 19/22/26/32LV255C,

32/37/42/47LV355C , 32/37/42LK469C,

32/37/42/47LV369C, 22/26/32LK336C,

32/37/42LK456C hariç)

TV İZLEME

35

Manuel olarak program ayarlama

(Analog modda)

Manuel ayarlama istasyonları manüel olarak bulup istediğiniz sırayla düzenlemenize imkan verir.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

3

Manuel Ayarlama

'ya geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

4

TV

ya da

Kablo TV

'ye geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

5

Program tiplerinde ilerleyin ve program ekleyin ya da silin.

6

TV Sistemi'ne geçmek için Gezinme düğmelerine basın.

7

V/UHF ya da Kablo

'ya geçmek için Gezinme düğmelerine basın.

8

İstenen kanal numarasına gitmek için Gezinme düğmelerine ya da Sayı tuşlarına basın.

9

Aramayı başlat öğesine geçmek için Gezinme düğmelerine basın.

10

Kaydet

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

11

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

NOT y y taranan programı kaydetmek için parolanızı girmeniz istenecektir.

y y

: SECAM L/L (Fransa) y y

: PAL B/G, SECAM B/G (Avrupa / Doğu

Avrupa / Asya / Yeni Zelanda / Orta Doğu /

Afrika) y y

: PAL I (U.K. / İrlanda / Hong Kong / Güney y

Afrika) y

: PAL D/K, SECAM D/K (Doğu Avrupa / y

Çin / Afrika /BDT) y daki adımları tekrarlayın.

İstasyon adı atanması

Her program numarasına beş karakterli bir istasyon adı atayabilirsiniz.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Manuel Ayarlama

'ya geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

TV ya da Kablo TV'ye geçmek için Gezinme düğmelerine basın

.

5

Ad

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

6

Konumu seç öğesine geçmek için Gezinme düğmelerine basın ve ikinci ve daha sonraki karakter seçimlerinizi yapın. A – Z arası harfleri, 0 - 9 arası rakamları, +/- ve boşluk kullanıp

OK

(Tamam) düğmesine basabilirsiniz.

7

Kapat

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

8

Kaydet

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

9

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

36

TV İZLEME

İnce Ayar (Modele bağlı olarak)

İnce ayar normalde sadece yayın iyi alınamadığında gereklidir.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Manuel Ayarlama

'ya geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

TV ya da Kablo TV'ye geçmek için Gezinme düğmelerine basın

.

5

İnce Ayar

'a geçmek için Gezinme düğmelerine basın.

6

En iyi görüntü ve ses için ince ayar yapın.

7

Kaydet

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

8

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

Güçlendirici

(Modele bağlı olarak)

Alım zayıfsa, Güçlendiriciyi

Açık

olarak seçin.

Sinyal güçlü olduğunda,

Kapalı

konumunu seçin.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

’a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Güçlendirici

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

4

Açık

ya da

Kapalı

öğesini seçin.

Program listenizi düzenleme

Bir program numarası atlandığında, TV görüntüsü varken P

^

,

v

düğmesiyle bu program numarasını seçemezsiniz.

Atlanmış programı seçmek isterseniz, SAYI tuşları ile doğrudan program numarasını girin veya Program Düzenleme menüsünden o programı seçin.

Bu fonksiyon size kaydedilmiş programları atlama olanağı sağlar.

Auto Tuning (Oto Ayarlama) işlemi başlatılırken

“Otomatik Numaralama” özelliği işaretli değilse

“Kaydır” işlevini kullanarak program numarasını değiştirebilirsiniz.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Program Düzenleme

'ye geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

Bir programın kaydedilmesi veya atlanmasını seçmek için Gezinme düğmelerine basın.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Önceki menüye dönmek için,

BACK

(Geri) düğmesine basın.

TV İZLEME

37

DTV/RADYO modunda

Program numarası atlama

1

Atlanacak bir program numarasının seçilmesine geçmek için Gezinme düğmelerine basın.

2

Program numarasına müdahale etmek için

Mavi düğmeye basın.

3

Serbest bırakmak için Mavi düğmeye basın.

NOT y y renkte görünür ve bu programlar TV izleme y sırasında P

^

veya

v

tuşları ile seçilemez.

y

NUMARA tuşları ile doğrudan program numarasını girin veya program düzenleme ya da EPG’de o programı seçin.

TV modunda

Program Silme

1

Silinecek bir program numarasının seçilmesine geçmek için Gezinme düğmelerine basın.

2

Program numarasına müdahale etmek için

Kırmızı düğmeye basın.

NOT y y ramlar bir üste kayar.

Programın yerini değiştirme

1

Taşınacak program numarası seçimine geçmek için Gezinme düğmelerine basın.

2

Program numarasına müdahale etmek için

Yeşil düğmeye ve Gezinme düğmelerine basın.

3

Serbest bırakmak için Yeşil düğmeye basın.

Bir program numarasını kilitleme

1

Kilitlencek bir program numarasının seçilmesine geçmek için Gezinme düğmelerine basın.

2

Program numarasına müdahale etmek için Sarı düğmeye basın.

3

Serbest bırakmak için Sarı düğmeye basın.

NOT y y

konuma getirildiğinde dahi Kilitli program olarak kaydedilebilir.

Program numarası atlama

1

Atlanacak bir program numarasının seçilmesine geçmek için Gezinme düğmelerine basın.

2

Program numarasına müdahale etmek için

Mavi düğmeye basın.

3

Serbest bırakmak için Mavi düğmeye basın.

NOT y y renkte görünür ve bu programlar TV izleme y sırasında P tuşları ile seçilemez.

y

NUMARA tuşları ile doğrudan program numarasını girin veya program düzenleme o programı seçin.

38

TV İZLEME

Oto Sıralama

1

Oto Sıralamayı başlatmak için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

NOT y y artık program düzenleyemezsiniz.

Bir program numarasını kilitleme

1

Kilitlencek bir program numarasının seçilmesine geçmek için Gezinme düğmelerine basın.

2

Program numarasına müdahale etmek için Sarı düğmeye basın.

3

Serbest bırakmak için Sarı düğmeye basın.

NOT y y

konuma getirildiğinde dahi Kilitli program olarak kaydedilebilir.

Favori program seçimi

1

İstenen programın seçilmesine geçmek için

Gezinme düğmelerine basın.

2

İlgili programı mevcut Favori grubunun Favori listesine eklemek için

FAV

(Favori) düğmesine basın.

3

Serbest bırakmak için

FAV

(Favori) düğmesine basın.

Sık Kullanılanlar grubunun seçilmesi

1

İstenen programın seçilmesine geçmek için

Gezinme düğmelerine basın.

2

Favori grubun değiştirilebildiği açılır pencereyi görüntülemek için

Q.MENU

(Hızlı Menü) düğmesine basın.

3

Favori grup seçimine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

CI [Common interface (Ortam Arabirimi)] Bilgileri

y y

Bu işlev, bazı şifreli servisleri (ödemeli servisler) izlemenize olanak tanır. CI Modülünü çıkarırsanız,

ödemeli servisleri izleyemezsiniz.

Modül CI yuvasına takıldığında, modül menüsüne erişebilirsiniz.

Bir modül ve akıllı kart satın almak için bayiinizle görüşün. CI Modülünü TV’ye tekrar tekrar takmayın veya çıkarmayın. Bu, bozulmaya neden olabilir.

CI Modülünü taktıktan sonra TV açıldığında herhangi bir ses çıkışı alamayabilirsiniz.

Bu, CI modülü ve akıllı kart ile uyumsuz olabilir.

CI (Common Interface – Ortak Arabirim) işlevleri, ülke yayın koşullarına bağlı olarak mümkün olmayabilir.

CAM (Şartlı Erişim Modülü) kullanıldığında, modülün DVB-CI veya CI plus isterlerini karşıladığından emin olun.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

CI Bilgisi

'ne geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

Modül bilgileri, akıllı kart bilgileri, dil ya da yazılım indirme, vb. arasından istenen öğeyi seçin

OK (Tamam) düğmesine basın

.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

NOT y y seçenekleri ve ekran formatı Dijital ödemeli servis sağlayıcısına göre değişiklik gösterey bilir. y ekranını ve servisinizi bayinize danışarak değiştirebilirsiniz.

TV İZLEME

39

Program listesinin seçilmesi

Program listesini görüntüleyerek bellekte hangi programların kayıtlı olduğunu kontrol edebilirsiniz.

Program Listesi’nin görüntülenmesi

1

Program listesine erişmek için

LIST

(Liste) düğmesine basın.

2

Program düzenleme için Mavi düğmeye basın.

NOT y y atlanmak üzere oto. programlama tarafından veya program düzenleme (Program Düzenley me) modunda ayarlanmıştır.

y görünen bazı programlar, bunlara isim atanmamış olduğunu belirtir.

Program listesinde bir program seçilmesi

1

Program seçmek için Gezinme düğmelerine basın.

2

Seçilen program numarasına geçmek için

OK

(Tamam) düğmesine basın.

NOT y y

O an izlemekte olduğunuz programdan TV, DTV ve Radyo modları arasında geçiş yapılır.)

Program listesi sayfalarında dolaşılması

1

Sayfaları döndürmek için

P

düğmelerine basın.

2

Normal TV görünümüne geri dönmek için

LIST

(Liste) düğmesine basın.

Favori program listesini görüntüleme

1

Favori Program Listesine erişmek için

FAV

(Favori) düğmesine basın.

2

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Düğme

Mavi düğme

Sarı düğme

OK (TA-

MAM)

<

ya da

>

Açıklama

Program düzenlemeye geri dönüş.

Mevcut kanal seçili olan Grup'ta tercih edilen kanal olarak seçilir/iptal edilir.

Görüntülenecek bir program seçer

Sık Kullanılan grup değiştirilir.

40

TV İZLEME

EPG (Elektronik Program Kılavuzu) (Dijital modda)

Bu sistemde mevcut tüm görüntüleme seçeneklerinde gezinmenize yardımcı olmak için bir Elektronik

Program Kılavuzu (EPG) bulunmaktadır.

EPG; program listeleri, tüm kullanılabilir servislerin başlangıç ve bitiş zamanları gibi bilgileri sağlar.

EPG’de ayrıca, program hakkında ayrıntılı bilgiler de mevcuttur (bu programların bulunurluğu ve miktarı ilgili yayıncıya bağlı olarak değişiklik gösterir).

Bu fonksiyon, sadece EPG bilgisi yayın şirketleri tarafından yayınlandığı zaman kullanılabilir.

EPG fonksiyonunu kullanmadan önce

Saat

Menüsü içerisinde yer alan zaman fonksiyonunu ayarlamanız gerekecektir.

EPG program detaylarını 8 gün için görüntüler.

DTV 1 TV ONE

Good Morning

Pr. Değiştirme ► İleri

21:00 00:00 Şov/Oyun Şovu

16:9

720p

Sarah Bradley, Steve Gray and Brendon Pongia present the latest in fashion, the arts, entertainment, lifestyle and cooking, with regular and special guests.

Sarah Bradley, Steve Gray and Brendon Pongia present the latest in fashion, the arts, entertainment, lifestyle and cooking, with regular and special guests.

Yukarı

Aşağı

İzle

...

HE-AAC

y y cıyla

INFO (Bilgi) düğmesine

basın.

HE-AAC C

Bir TV veya DTV Programı ile görüntülenir.

Radyo Programı ile görüntülenir.

MHEG Programı ile görüntülenir.

HE-AAC Programı ile birlikte görüntülenir. ifade eder.

Teletext Programı ile görüntülenir.

Altyazı Programı ile görüntülenir.

Karışık Program ile görüntülenir.

Dolby Dijital Program ile görüntülenir.

576i/p, 720p, 1080i/p: Yayınlanan programın çözünürlüğünü ifade eder

İkonuyla birlikte yayınlanan program,

Monitör çıkışında program bilgilerine bağlı olarak görüntülenmeyebilir.

>

ꕍ ya da ꕌ

Bir sonraki program bilgilerini gösterir.

Diğer program bilgilerini gösterir.

(Yalnızca Plazma TV)

OK

(Tamam)

Tyra

2 TV2

28 Eylül. 2008 21:00~00:00

Kaydet

Hatırlat

Kapat veya

Kaydetme/hatırlatma ayarları için açılır bir pencere görüntülenir.

Zamanlayıcı Kaydetme/Hatırlatma ayar modunu seçin.

(Yalnızca LCD TV/LED LCD TV)

?

Seçilen program için bir hatırlatma ayarlamak istiyor musunuz?

Bob The Builder Special

DTV 1 ABC TV Sidney

28 Eylül. 2008 21:00~00:00

Evet Hayır

OK

< >

Hatırlatma ayarları için açılır bir pencere görüntülenir.

Zamanlayıcı Kaydetme ayar modunu seçin.

EPG’yi açma/kapama

1

EPG'yi açmak ya da kapatmak için

GUIDE

(Rehber)

düğmesine basın.

Program seçimi

1

İstenen programı seçmek için Gezinme düğmelerine ya da P düğmelerine basın.

Program Kılavuzu

That ’70s show

DTV 1 YLE TV1 25 Kasım 2008 09:45~10:15

TÜMÜ

1 YLE TV1

2 YLE TV2

4 TV..

5 YLE FST

6 CNN

ŞİMDİ

That ’70s show

Your World Today

Legenen om Den....

Naturtimmen

Lyssna

FAV Favori

Mod

INFO i Bilgi İzle/Sakla

Takvim

25 Kasım 2008 10:05

İLERİ

Keno

World Business

Fantomen

Kritiskt

ABC

TV/RAD RADYO

Program Listesi

TV İZLEME

41

ŞİMDİKİ/SONRAKİ Rehber Modu

Yayınlanmakta olan bir programı ve bunun ardından zamanlanmış programı görüntüleyebilirsiniz.

Düğme Açıklama

Kırmızı düğme EPG modunu değiştirir.

Sarı düğme Takvim modunu girin.

Mavi düğme Program Listesi modunu girin.

OK (Tamam)

‘Şimdi’ seçildiğinde, seçili programa geçilir ve EPG kaybolur.

< >

‘İleri’ seçildiğinde, rezervasyon açılır penceresi görüntülenecektir.

ŞİMDİ veya İLERİ programını seçer.

Yayın Programını seçer.

P

GUIDE (Rehber)

BACK (Geri)

Sayfa Yukarı/Aşağı.

EPG’yi kapatır.

EXIT (Çıkış)

TV/RAD

DTV veya RADYO Programını seçer.

INFO (Bilgi)

Ayrıntı bilgileri açık veya kapalı.

8 Günlük Rehber Modu

Düğme Açıklama

Kırmızı düğme EPG modunu değiştirir.

Yeşil düğme Tarih ayar modunu girer.

Sarı düğme Takvim modunu girer.

Mavi düğme Program Listesi modunu girer.

‘Şu anda yayınlanan program’ seçildi-

OK (Tamam)

< >

ğinde, seçili programa geçilir ve EPG kaybolur.

‘Daha sonra yayınlanacak program’ seçildiğinde, açılır rezervasyon penceresi görüntülenecektir.

Programı seçer.

Yayın Programını seçer.

P

GUIDE (Rehber)

BACK (Geri)

Sayfa Yukarı/Aşağı.

EPG’yi kapatır.

EXIT (Çıkış)

TV/RAD

DTV veya RADYO Programını seçer.

INFO (Bilgi)

Ayrıntı bilgileri açık veya kapalı.

Tarih Değişimi Modu

Düğme

Yeşil düğme

EPG’yi kapatır.

Açıklama

BACK (Geri)

Tarih ayar modunu kapatır.

OK (Tamam)

Seçilen tarihe geçer.

< >

Tarih seçer.

GUIDE (Rehber)

EXIT (Çıkış)

Genişletilmiş Açıklama Kutusu

Düğme Açıklama

INFO (Bilgi)

Ayrıntı bilgileri açık veya kapalı.

Metin Yukarı / Aşağı.

< >

Zamanlayıcı Kaydetme/Hatırlatma ayar modunu seçin.

GUIDE (Rehber)

EXIT (Çıkış)

EPG’yi kapatır.

Kaydetme/Hatırlatma Ayarı Modu

(Yalnızca Plazma TV)

Kayıt için bir başlangıç veya bitiş zamanı ile programı, bitiş süresi sönük durumdayken de hatırlatıcı için bir başlangıç zamanını ayarlar.

Bu fonksiyon sadece pin8 kayıt sinyali kullanan bir kaydedici cihazın TV-OUT(AV1) terminaline bir SCART kablosu ile bağlandığı durumlarda kullanılabilir.

Kayıt fonksiyonu sadece Dijital modda desteklenmekte, Analog modda desteklenmemektedir.

Düğme Açıklama

BACK (Geri)

Takvim modunu kapatır.

Sarı düğme Rehber(Guide moduna geçer.

Mavi düğme Program Listesi moduna geçer.

OK (Tamam)

< >

Zamanlayıcı Kaydı / Hatırlatma’yı kaydedin.

Tip, Başlangıç Saati, Bitiş Saati veya

Program'ı seçer.

Fonksiyonu hatırlat veya kaydet ayarlarını seçer.

veya

Hatırlatma Ayarı Modu

(Yalnızca LCD TV/LED LCD TV)

Düğme Açıklama

BACK (Geri)

Takvim modunu kapatır.

OK (Tamam)

Tekrarlama Opsiyonu açılır menüsü görünür.

Gezinme düğmesi

Programlama yapmak için tarihi seçin.

Sarı düğme Rehber/Guide moduna geçer.

Mavi düğme Program Listesi moduna geçer.

42

TV İZLEME

Program Listesi Modu

Program listesi oluşturduysanız, o sırada başka bir program izliyor olsanız bile, zamanlanan saat geldiğinde zamanlanmış program görüntülenir.

Düğme Açıklama

Sarı düğme Takvim moduna geçin.

Mavi düğme

GUIDE (Rehber)

Kılavuz moduna döner.

OK

İstediğiniz Opsiyonu (Değiştir/Sil/Tümünü Sil) seçin.

Programı seçin.

P

Sayfa Yukarı/Aşağı.

BACK (Geri)

Program Listesini kapatın.

-

16:9

: Görüntüleri ekran genişliğine sığdırmak için yeniden boyutlandırır.

-

Sadece Tarayın

: Görüntünün kenarındaki kısımları kaybetmeden video görüntülerini orijinal boyutunda görüntüler.

Ek opsiyonları kullanma

İzleme oranını ayarlama

TV izlerken,

RATIO (Oran)

düğmesine basarak bir görüntüyü optimal boyutunda görüntülemek için yeniden boyutlandırabilirsiniz.

NOT y y

Q. MENU

(Hızlı Menü) düğmesine basarak ya da Görüntü menülerinde

İzleme Oranı

erişimiyle değiştirey bilirsiniz.

y sünden

14:9

,

Yakınlaştırma

ve

Sinema

Zoom

ayarlarını seçin. Yakınlaştırma

Ayarı tamamlandıktan sonra ekran Q.

Menu'ye geri döner.

y y

4:3

,

16:9

(Geniş),

14:9

,

Yakınlaştırma/Sinema

Zoom

ayarlarını seçebilirsiniz.

y y

4:3

, Orijinal,

16:9

(Geniş),

14:9

,

Yakınlaştır/Sinema

Zoom

ayarlarını seçebilirsiniz.

y y y

4:3

,

16:9

(Geniş) ayarlarını seçebilirsiniz.

y y dunda,

Sadece Tarayın

kullanılabilir.

y

Tam

Geniş

kullanılabilmektedir.

NOT y y

Sadece Tarayın

öğesini seçerseniz, orijinal sinyalin kenarında görüntü parazitlenmeleri görebilirsiniz.

-

Orijinal

: TV’niz bir geniş ekran sinyali aldığı takdirde otomatik olarak görüntü formatı yayınına dönüştürür.

Orijinal

TV İZLEME

43

-

Tam Geniş

: TV geniş ekran sinyalini aldığında, sizi ekranı tamamen doldurmak için doğrusal oranlarda resmi yatay veya dikey olarak ayarlamanızı sağlayacaktır.

4:3 ve 14:9 DTV girişi ile herhangi bir bozulma olmadan tam ekranda desteklenir.

-

Yakınlaştırma

: Bir görüntüyü ekran genişliğine sığdırmak için genişletir. Görüntünün üst ve alt kısmı görünmeyebilir.

Tam Geniş

-

4:3

: Görüntüleri önceki standart olan 4:3 oranına göre tekrar boyutlandırır.

NOT y y

İzleme Oranı

'na eriştiğinizde,

- Görüntüyü dikey olarak uzatmak için

Gezinme düğmelerine basın.

- Yakınlaştırma odağını yukarı ya da aşağı hareket ettirmek için, Gezinme düğmelerine basın.

-

Sinema Zoom

: Bir görüntüyü sinemaskop oray nında, 2.35:1 genişletir.

y

Gezinme düğmelerine basın, bu aralık 1'den y

16'ya kadardır.

y kaydırmak için, Gezinme düğmelerine basın.

-

14:9

: 14:9 formatlı görüntüleri veya 14:9 modunda genel TV programını görüntüleyebilirsiniz. 14:9 ekran 4:3 ekran ile aynı şekilde görüntülenebilir, ancak aşağı veya yukarı doğru yeri değişmektedir.

NOT y y meniz durumunda, görüntü bozulabilir.

44

TV İZLEME

AV modlarının değiştirilmesi

Her AV modunda optimize edilmiş görüntü ve ses ayarları mevcuttur.

Uygun bir mod seçmek için

AV MODE

(AV Modu) düğmesine arka arkaya basın.

Mod

Kapalı

Açıklama

Önceki özelleştirilmiş ayarlara geçer

Sinema

ya da

Sinema

Spor

Sinematik görüntü için optimize edilmiş görüntü ve ses ayarını kullanın

Oyun

Dinamik hareketli sporlar için optimize edilmiş görüntü ve ses ayarını kullanın

Hızlı oyunlar için optimize edilmiş görüntü ve ses ayarını kullanın

PlayStation ya da Xbox ile bir video oyunu oynarken,

Oyun

modunun kullanılması önerilir.

Oyun

modunda iken, görüntü kalitesiyle ilgili fonksiyonlar oyun oynamak

üzere optimize edilir.

NOT y y

Kapalı

seçerseniz, başlangıçta belirlemiş olduğunuz resim ve görüntü seçilir.

Giriş listesinin kullanılması

Giriş kaynağının seçilmesi

1

Giriş kaynaklarına erişmek için

INPUT

(Giriş) düğmesine basın.

- Her bir giriş kaynağında bağlı olan cihaz görüntülenir.

NOT y y

GİRİŞ

öğesini seçerek de giriş kaynağı listesine erişebilirsiniz.

2

Giriş kaynaklarından birine geçmek için

Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

y y

Giriş Listesi

Kaydır OK

Anten USB AV1

AV2

AV3 Komponent

RGB HDMI1 HDMI2 HDMI3

SIMPLINK

Giriş Etiketi Çıkış

Giriş kaynağı

Anten

ya da

Kablo

USB

Açıklama

DTV/RADYO/TV izlerken bunu seçin.

Konnektöre bağlı olarak USB kullanırken bunu seçin.

AV

VCR ya da harici cihaz izlerken bunu seçin.

Komponent

Konnektöre bağlı olarak DVD veya

Dijital set üstü kutu kullanırken bunu seçin.

RGB

Konnektöre bağlı olarak PC kullanırken bunu seçin.

HDMI

Konnektöre bağlı olarak DVD, PC ya da

Dijital set üstü kutusunu kullanırken bunu seçin.

TV İZLEME

45

Bağlanan giriş kaynakları siyah, çıkarılan giriş kaynakları gri görünür.

- Giriş etiketi eklemek için, Mavi düğmeye basın. Her bir giriş kaynağına bağlanan cihazı kolayca belirleyebilirsiniz.

- SIMPLINK’e erişmek için Kırmızı düğmeye basın. “SIMPLINK ve Açık” öğesini seçerseniz

HDMI girişi açılır penceresi görüntülenmez.

(Yalnızca LCD TV/LED LCD TV)

Giriş etiketi ekleme

Her bir giriş kaynağına bağlanan cihazı kolayca belirleyebileceğiniz şekilde giriş kaynağına bir etiket ekleyin.

TV'deki düğmelerin kilitlenmesi

(Çocuk Kilidi)

Çocuklar tarafından gerçekleştirilecek herhangi bir istenmeyen işlem veya kazayı önlemek için

TV'deki düğmeleri kilitleyin.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

KİLİT

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

3

Tuş Kilidi

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

4

Tuş kilidi özelliğini etkinleştirmek için

AÇık

öğesini seçin.

-

Tuş kilidi özelliğini devre dışı bırakmak için

Kapalı

öğesini seçin.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

y y

Giriş Etiketi

AV1

AV2

AV3

Komponent

RGB

Kapat

1

Giriş kaynaklarına erişmek için

INPUT

(Giriş) düğmesine basın.

2

Mavi

düğmeye basın.

3

Giriş kaynaklarından birine geçmek için Gezinme düğmelerine basın.

4

Giriş etiketlerinden birine geçmek için Gezinme düğmelerine basın.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

NOT y y y layacak şekilde programlanmıştır.

y

Tuş Kilidi

özelliği etkin durumdayken kapatırsanız, uzaktan kumanda

üzerindeki ,

INPUT (Giriş)

,

P

da Sayı tuşlarına basın.

ya y y

üzerindeki herhangi bir düğmeye basarsanız, ekranda

Tuş Kilidi

belirir.

46

TV İZLEME

Hızlı menünün kullanılması

Sık kullanılan menüleri özelleştirin.

1

Hızlı menülere erişmek için

Q. MENU

(Hızlı

Menü) düğmesine basın.

2

Aşağıdaki menüler arasında gezinmek için Gezinme düğmelerine

OK (Tamam) düğmesine basın

.

y y

İzleme Oranı

6

5

8

7

16:9

Çıkış

1

2

3

4

7

8

5

6

Menü

İzleme Oranı

Net Ses II

Resim Modu

(Modele bağlı olarak)

Ses Modu

Açıklama

Görüntü boyutunu değiştirir (16:9, Sadece Tarayın,

Orijinal, Tam Geniş, 4:3,

14:9, Yakınlaştırma, Sinema

Zoom)

İnsan ses aralığını diğerlerinden ayrıştırarak kullanıcıların insan seslerini daha iyi duymalarına yardımcı olur.

Görüntü modunu değiştirir

(Canlı, Standart, APS, Sinema, Sinema, Bright

Room, Sport, Oyun, Fotoğraf, Uzman1, Uzman2)

Ses modunu değiştirir (Standart, Müzik, Sinema, Spor,

Oyun)

Ses

ya da

Ses Dili

Ses girişini değiştirir.

Uyuma Zamanı

TV kapatılıncaya kadar geçecek süreyi ayarlar

Atlama Kapalı/

Açık

USB Aygıtı

Atlama Kapalı/Açık olarak ayarlar.

Bir USB aygıtı bağlıyken,

USB aygıtını çıkartır

1

2

3

4

NOT y y olduğunuz giriş kaynağından farklı olabilir.

3

İstediğiniz opsiyona geçmek için Gezinme düğmelerine basın.

4

Tamamladığınızda,

Q. MENU (Hızlı Menü) düğmesine basın.

Müşteri desteğini kullanma

Yazılım Güncellemeyi Test Etme

Dijital karasal yayın sistemi ile yazılım indirmek için.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

Müşteri Desteği'ne

geçmek için Kırmızı düğmeye basın.

3

Yazılım Güncelleme'ye geçmek için Gezinme düğmelerine basın.

4

Açık öğesine geçmek için

Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

-

Açık

olarak ayarlarsanız, yeni yazılım bulunamadığını bildirmek için bir kullanıcı onay mesajı kutusu görüntülenecektir.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

“Yazılım Güncelleme”

yi ayarlarken

- Bazen güncellenen dijital yazılım bilgilerin iletiminde TV ekranında aşağıdaki menü

çıkar.

?

Yazılım güncellemesi mevcut.

Şimdi yüklemek ister misiniz?

Evet

Hayır

- Basit Güncelleme: geçerli güncelleme akışı için

?

Yeni yazılım, aşağıda belirtilen tarih ve saatte güncelleştirilmiştir 00/00/0 00:00.

Şimdi yüklemek ister misiniz?

Evet

Hayır

- Programlı Güncelleme: zamanlanmış güncelleme akışı için

- Yazılım Güncelleme menüsü “

Kapalı

” olduğunda, bunu “

Açık

” olarak değiştirmenizi belirten bir mesaj görünür.

TV İZLEME

47

- “

Evet

” seçildiğinde indirme işlemi başlayacaktır. Bu kez ilerleme açılır penceresi görüntülenmeyecektir.

- İndirme işleminin durumu Yazılım Güncelleme menüsünden kontrol edilebilir.

Yazılım Güncelleme

◄ Açık ►

Yazılım yükleme sürüyor.

Ver. 00.00.01 ► Ver.00.00.00

4%

Kapat

- İndirme tamamlandığında TV yeniden başlatılır.

Şimdi yeniden başlatılıyor.

NOT y y

İşlemi sırasında, lütfen aşağıdakilere dikkat edin:

- TV gücünün kesilmemesi gerekir.

- Anten çıkarılmamalıdır.

-

Yazılım Güncelleme

sonrasında, Yazılım Güncelleme menüsü üzerinden, yazılımın güncellenmiş sürümünü doğrulayabilirsiniz.

- Yazılımın karşıdan yüklenmesi bir saat sürebileceğinden, yükleme sırasında gücün açık kaldığından emin olun.

- Yazılım sadece bekleme modunda veya

Yazılım Güncelleme Hizmetine sahip

MUX ile indirilebilir ve güç kablosunun

çekilmesi veya Yazılım Güncelleme

Hizmetine sahip olmayan MUX ile izleme yapıldığında indirme işlemi durur.

- Bekleme moduna veya Yazılım Güncelleme Hizmetine sahip MUX’a dönüldüğünde yazılım indirme işlemi kaldığı yerden devam edecektir.

48

TV İZLEME

Resim / Ses Testi

Resim ve ses testi yürütmek için.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

Müşteri Desteği'ne

geçmek için Kırmızı düğmeye basın.

3

Resim Testi

ya da

Ses Testi'ne geçmek için

Gezinme düğmelerine basın

.

4

Evet

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Önceki menüye dönmek için,

BACK

(Geri) düğmesine basın.

Sinyal Testinin Kullanılması

Üretici, Model/Tip, Seri Numarası ve Yazılım Sürümü ile ilgili bilgileri görüntülemek için.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

Müşteri Desteği'ne

geçmek için Kırmızı düğmeye basın.

3

Sinyal Testi'ne geçmek için Gezinme düğmelerine basın.

4

OK (Tamam) düğmesine

basın.

- Üretici, Model/Tip, Seri Numarası, Yazılım

Sürümü ve Kanal bilgileri.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Önceki menüye dönmek için,

BACK

(Geri) düğmesine basın.

NOT y y y gücünü gösterir.

y adını gösterir.

(*MUX: Dijital yayınlarda kanal dizinlerinin sayısı daha fazla (tek bir MUX birden çok kanal içerir.))

Ürün veya hizmet bilgilerini kullanma

Ürün ve hizmet bilgilerini kontrol etmek için

1

Ana menülere erişmek için

Home

düğmesine basın.

2

Müşteri Desteği'ne

geçmek için Kırmızı düğmeye basın.

3

Ürün/Hizmet Bilgisi'ne

geçmek için Gezinme düğmelerine basın.

Modelinize özgü çeşitli ürün/Hizmet bilgilerini kontrol edebilirsiniz.

4

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın

.

Önceki menüye dönmek için,

BACK

(Geri) düğmesine basın.

3D GÖRÜNTÜLEME

49

3D GÖRÜNTÜLEME

(Yalnızca 3D Modeller)

3D Teknolojisi

Bu TV uyumlu Blu-ray 3D Oynatıcı gibi uyumlu bir cihaza bağlanması durumunda ya da 3D yayını aracılığıyla 3D görüntületebilir. 3D olarak TV izlemek için bunun gibi bir cihaza ihtiyaç duyarsınız.

3D TV her bir göz için biçimlendirilmiş iki ayrı resim görüntüler. İzleyicinin, bu görüntüleri 3D biçiminde görmesi için 3D gözlük takmasına gerek yoktur.

UYARI y y nızda ekran genişliğinin en az iki katı kadar mesafe koruyun ve ayrıca tüm ekranı y göz hizanızda görmeye dikkat edin. y feden izlerseniz, görme duyunuza zarar verebilir.

y y içeren video oyunları oynamak veya TV izlemek, baş dönmesine, baş ağrısına ya da sizde ve/veya gözlerinizde yorgunluğa neden olabilir. Baş ağrısı, yorgunluk ya da uyuşukluk hissedilmesi durumunda, TV izlemeyi durdurun ve dinlenin.

y y olan kişiler ve sıkça başı dönenler 3D TV izlemekten kaçınmalıdırlar.

y y görüntünün kaymasına neden olabilir. Bu yüzden, kırılgan cisimler ya da kolayca devrilebilecek cisimler yanında 3D TV izlemeyin.

y y tirmeyin. Çocukların görme gelişimlerini etkileyebilir.

y y

Bazı izleyiciler TV veya video oyunlarındaki görüntü ya da yanıp sönen ışıkları kapsayan bazı faktörlere maruz kaldıklarında, bir nöbet veya epilepsi geçirebilirler. Siz veya ailenizden biri daha önce epilepsi veya nöbet geçirdiyse, lütfen 3D

TV izlemeden önce doktorunuza danışın.

Daha önce rahatsızlık geçirmemiş kişilerde de bazı belirtiler ortaya çıkabilir. Aşağıdaki belirtilerin herhangi biriyle karşılaşırsanız, derhal 3D görüntü izlemeyi kesip bir doktora başvurun: baş dönmesi veya bayılma, görsel geçiş veya bulanık görüntü, görme veya yüz dengesizliği, göz ve kas tiki gibi bilinçsiz hareket, kasılma, bilinç kaybı, kafa karışıklığı veya yönelim bozukluğu, yön duygusu kaybı, kramp veya mide bulantısı. Ebeveynler, 3D TV izlemenin etkilerine daha duyarlı olabileceğinden dolayı küçük ve genç yaştaki çoy cuklarında bu belirtileri gözlemlemelidirler.

y nöbeti riski azaltılabilir.

» 3D TV izlerken sık sık ara verilmelidir.

» Gözlerinde görme farkı bulunan kişiler, görüş düzeltme önlemleri aldıktan sonra TV izlemelidirler.

» Gözleriniz 3D ekranla aynı seviyede olacak şekilde TV izleyin ve TV'ye çok yakın oturmaktan kaçının.

» Yorgun veya hastayken 3D görüntü izlemeyin ve uzun süre 3D görüntü izlemekten kaçının.

» 3D gözlüğü 3D TV'de 3D görüntü izlemekten başka bir amaçla kullanmayın.

» Bazı kullanıcılar 3D TV izledikten sonra kafa karışıklığı hissedebilir. Bu nedenle,

3D TV izledikten sonra, hareket etmeden önce durumunuzu fark etmek için bir süre bekleyin.

50

3D GÖRÜNTÜLEME

NOT y y zü takmanız gerekir. En iyi sonucu almak için, LG Marka 3D gözlük kullanmalısınız. 3D görüntü, başka marka 3D gözlük kullanılırken düzgün bir şekilde görüntülenmeyebilir. 3D gözlük kullanımıyla ilgili talimatlar için lütfen 3D gözlük kılavuzuna y bakın.

y y nu için birkaç saniye gerekebilir. y rama tekrar baktığınızda 3D görüntüyü algılamanız biraz zaman alabilir. (Yalnızca y

Plazma TV) y sa, 3D görüntü düzgün bir şekilde görüntülenmeyebilir. (Yalnızca Plazma TV) y y manlarının yakınında kullanmayın. (Yalnızca Plazma TV) y y

çıkarılması önerilir. 3D gözlüklerle 2D görüntüler izlerseniz, bozuk görüntüler y görebilirsiniz.

y ğinde TV ekranı hafifçe titreyebilir. Bu gibi durumlarda, ışıkları kapatmanız veya y kısmanız önerilir (Yalnızca Plazma TV) y değişirse ve söz konusu değişiklik bu TV tarafından desteklenmiyorsa, set üstü kutusu gibi ayrı bir cihaza ihtiyacınız olabilir.

3D Gözlük Kullanırken

DİKKAT y y y matları için 3D gözlük kılavuzuna bakın.

y gözlüğünüz veya koruyucu gözlüğünüzle değiştirmek üzere kullanmayın.

y y y saklamayın.

y düşürmeyin. Gözlüğü kıvırmayın veya düşürmeyin.

y y den, sadece yumuşak bir bez ile bunları temizleyin. Gözlük kolayca çizildiğinden, bezi kullanmadan önce üzerindeki tozları silkeleyiniz.

3D Görüntü İzleme Aralığı

(Yalnızca Plazma TV)

TV boyutu, izleme açısı ve diğer koşullar izleme uzaklığını ve açısını değiştirebilir.

İzleme

Uzaklığı

2 m ila 10 m

İzleme

Açısı

120º

(İzleme mesafesi 2 m olduğunda)

3D GÖRÜNTÜLEME

51

3D görüntü izleme

y y

3D görüntüler için 3D Modu’nu görüntüleyin

1 3D video’yu oynatın ya da 3D kanalını seçin.

(2D’den 3D’ye modu tüm içerikle kullanılabilir)

2 3D seçeneğine basın ve aynı türü, ekranınızdaki görüntünüz için seçin.

(“3D Video” sekmesinden türü seçin)

3D Video 2D Video

* Uyarı: 3D modunu, 3D blueray başlıkları oynatan HDMI girişi için otomatik olarak açılacak şekilde ayarlayın.

3

Görüntülenen bilgi penceresinde Tamam

öğesine basın.

3D gözlüklerinizi açın ve takın.

En iyi 3D görünümü için TV’den 2 metre uzakta oturun.

OK

3D ayarı

İptal veya

3D gözlükler takın.

En iyi 3D görünümü için TV’den 2 metre uzakta oturun.

OK

3D ayarı

İptal

4

3D modunu kapatmak için, 3D’ye basın ve

Tamam öğesini seçin.

3D modunu kapatın

2D modu

OK İptal

ꔅ 3D ayarı

3D görüntüler için 2D modunu görüntüleyin.

1 3D video’yu oynatın ya da 3D kanalını seçin.

2 3D seçeneğine basın ve aynı türü, ekranınızdaki görüntünüz için seçin.

(Türü, “2D Video” sekmesinde belirleyin.)

3D Video 2D Video

3D hızlı menü opsiyonunun kullanılması

1

3D SETTING

(3D Ayarı) düğmesine basın.

2

3D görüntüleri izlerken aşağıdaki opsiyonları kullanın.

3D Ayarı

3B Görüntü Boyutu

Sadece Tarayın

3D Depth 15

◀ ▶

3B Bakış Açısı 0

◀ ▶

3B Görüntü Dengesi

Kapalı

3B Görüntü Düzeltme

Sol/Sağ

OK 3D videoyu sonlandır veya

3D Ayarı

3D Görüntü Düzeltme

Sol/Sağ

3D Depth 15

◀ ▶

3B Bakış Açıs 0

◀ ▶

OK 3D videoyu sonlandır

(Modele bağlı olarak)

Düğme

3B Görüntü Boyutu

3D Depth

3D Bakış Açısı

3D Resim

Denge

3D Resim

Düzeltme

Açıklama

Resmin dış kenarlarını keser ve

3D mode'da tam ekrana sığdırmak için görüntüyü uzatır.

2D - 3D mode'da 3D efektini arttırmak için resimdeki nesne ve arkaplan arasındaki mesafeyi ayarlar.

Resmi (hem nesneyi hem de arkaplanı) 3D mode'da 3D efektini arttırmak için arkaya veya öne getirir.

3D mode'da resmin sağ ve sol tarafı arasındaki renk ve parlaklık farkını ayarlar.

3D mode'da resmin sağ ve sol taraflarında görüntülerin sırasını değiştirir.

3 2D modunu kapatmak için, 3D’ye basın ve

Tamam öğesini seçin.

2D Video’yu bitir

OK

3D video

İptal

52

3D GÖRÜNTÜLEME

DİKKAT y y y y y y y lır.

y bilir.

y y y y y y

DİKKAT

* LCD TV/LED LCD TV için y y y y y y

AV MODE

düğmesi ile sadece "Standart → Sinema → Oyun" öğesini y seçebilirsiniz.3D oynatım sırasında

AV Modu Standart

olarak ayarlanır.

y yolu *.mpo dosyası (3D kamera dosyası) olmayan tam boyutlu fotoğraf görüntüleme ekranı olarak ayarlanmalıdır. y y

EĞLENCE

53

EĞLENCE

Kablolu ağa bağlanma

(Modele bağlı olarak)

TV'yi aşağıdaki şekilde gösterildiği gibi LAN bağlantı noktası aracılığıyla yerel bir ağa (LAN) bağlayın ve ağ ayarlarını yapın.

Kablolu ve kablosuz ağın ikisi de mevcutsa, kablolu tercih edilen yöntemdir.

Fiziksel bağlantıyı gerçekleştirdikten sonra, az sayıda ev ağı TV ağ ayarlarının tekrar yapılmasını gerektirebilir. Çoğu ev ağı için, TV herhangi bir ayar yapılmaksızın otomatik olarak bağlanacaktır.

Ayrıntılı bilgi için internet servis sağlayıcınızla temasa geçin veya yönlendiricinizin kılavuzuna başvurun.

Internet

DİKKAT y y y kablosu bağlamayın.

y telekomünikasyon operatörü veya İnternet hizmeti sağlayıcınızın talimatlarına uyun.

Ağ ayarlarını yapmak için: (TV otomatik olarak bağlanmış dahi olsa, tekrar ayarlamanın herhangi bir zararı olmayacaktır),

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

Ağ ayarlarını

seçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

5

Aynı anda kablolu ve kablosuz ağ bağlıysa,

Kablolu

öğesini seçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

6

Ağ Ayarlarını yaptıysanız,

Sıfırlamayı

seçin.

Yeni bağlantı ayarları mevcut ağ ayarlarını sıfırlar.

7

Oto. IP Ayarı

ya da

Manuel IP Ayarını

seçin.

-

Manuel IP Ayarının seçilmesi durumunda

,

Gezinme ve Sayı tuşlarına basın. IP adreslerinin manuel olarak girilmesi gerekir.

-

Oto. IP Ayarı

: Bunu, kablolu bağlantı aracılığıyla yerel ağ (LAN) üzerinde bir DHCP sunucusu (Yönlendirici) varsa seçin, böylece TV otomatik olarak bir IP adresi atayacaktır. Genişbant bir yönlendirici veya DHCP (Dynamic

Host Configuration Protocol) sunucu işlevine sahip bir genişbant modem kullanıyorsanız.

IP adresi otomatik olarak belirlenecektir.

8

Tamamladığınızda,

EXIT (ÇIKIŞ) DÜĞMESİNE

BASIN

.

54

EĞLENCE

NOT y y istiyorsanız, geniş bant internet bağlantısı daima açık olmalıdır.

y y y

PC'den ağ durumlarını kontrol edin. y

kullanırken, LAN kablosunu ya da yönlendiricide DHCP'nin açık olup olmadığını kontrol edin.

y y gün çalışmayabilir.

y y

Base-T veya 100 Base-TX LAN bağlantı noktası gereklidir. İnternet servis sağlayıcınız bu tip bir bağlantıya izin vermiyorsa, TV'nizi bağlayamazsınız.

y y kablo modem servisini kullanmak içinse bir kablo modem gereklidir. Erişim yönetiminize ve

İSS'nizle yaptığınız abone sözleşme sine bağlı olarak bu TV içerisinde yer alan İnternet bağlantısı özelliğini kullanamayabilirsiniz veya aynı anda bağlayabileceğiniz cihaz sayısı sınırlandırılmış olabilir. (İSS'niz aboneliği tek bir cihazla sınırlıyorsa, PC bağlıyken bu PC'nin bağlanmay sına izin verilmeyebilir.) y veya kullanımı İSS'nizin ilkeleri ve kısıtlamalarına bağlı olarak sınırlandırılmış olabilir. Ayrıntılar için İSS'nizle doğrudan temasa geçin.

Ağ ayarları için ipuçları y y y

RJ45 konnektörlü Cat5 veya daha iyi bir kablo.

y lantısı sorunu sıklıkla yönlendirici veya modemin yeniden ayarlanmasıyla giderilebilir. Oynatıcıyı ev ağına bağladıktan sonra, ev ağ yönlendiricisini veya kablolu modemi hızla kapatın ve/veya elektrik kablosunu çekin. Ardından yeniden açın ve/veya elektrik kablosunu tekrar bağlayın.

y y internet servisinden yararlanacak cihaz sayısı yürürlükteki kullanım koşullarıyla sınırlandırılmış y olabilir. Ayrıntılar için İSS'nizle temasa geçin.

y diğer ekipman nedeniyle gerçekleşen iletişim hataları/arızaları yüzünden TV ve/veya internet bağlantısındaki herhangi bir arızadan sorumlu değildir.

y y y değildir.

y

TV'nizle uyumlu olmayabilir. Bu tip içerik hakkında sorunuz varsa lütfen içeriğin üreticisi ile y temasa geçin.

y lerini karşılamaması durumunda arzu edilmeyen sonuçlarla karşılaşabilirsiniz. y y

İnternet servis sağlayıcısı (İSS) tarafından yapılan kısıtlamalar nedeniyle bazı internet bağlantı y işlemleri mümkün olmayabilir.

y

İSS tarafından talep edilen tüm masraflar sizin sorumluluğunuzdadır.

Ağ Durumu

1

Ana menülere erişmek için

Home düğmesine basın.

2

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Ağ Durumu

öğesini seçmek için Gezinme düğmelerine basın.

4

Ağ durumunu kontrol etmek için

OK

düğmesine basın.

5

Tamamladığınızda,

EXIT (Çıkış) düğmesine ba

sın.

Opsiyon

Ayar

Test

Kapat

Açıklama

Ağ ayarları menüsüne geri dönün.

Ağı ayarladıktan sonra mevcut ağ durumunu test edin.

Önceki menüye dönün.

EĞLENCE

55

USB depolama aygıtlarının bağlanması

TV’ye USB flaş bellek, harici sabit disk gibi USB depolama aygıtları bağlayın ve multimedya özel-

liklerini kullanın (Bkz. “Dosyaları tarama” s.56).

Aşağıdaki şekilde gösterildiği gibi TV'ye bir USB flaş bellek ya da USB bellek kartı okuyucu bağlayın. Medyalarım ekranı görünür.

veya

USB depolama aygıtını çıkarmak için,

TV ya da dosyaların hasar görmesini önlemek için bağlantının uygun bir şekilde sonlandırıldığından emin olun.

1

Hızlı menülere erişmek için

Q. MENU

(Hızlı

Menü) düğmesine basın.

2

USB Aygıtı

'na geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Çıkart

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

4

USB depolama aygıtını sadece güvenli bir şekilde çıkartılabilir mesajı göründüğünde

çıkartın.

DİKKAT y y

TV'yi kapatmayın veya USB depolama aygıtını çıkartmayın, aksi halde dosyalarınız kaybolabilir ya da USB depolama aygıtınız hasar görebilir.

y y yedekleyin, dosyalarınız kaybolabilir veya hasar görebilir ve bu garanti kapsamına girmeyebilir.

USB depolama aygıtlarının kullanılmasına

ilişkin ipuçları y y y y y nın yapılması durumunda aygıt tanınmaz.

y y depolama cihazı tanınamayabilir.

y y aygıtı tanınmayabilir.

y y göre değişebilir.

y

TV’yi kapatmayınız veya USB aygıtını çıkarmayınız. Söz konusu aygıt aniden ayrıldığında veya çıkarıldığında, depolanmış dosyalar veya USB depolama aygıtı zarar görebilir.

y y

USB bellek cihazlarını bağlamayın. Aygıt,

ürünün hatalı çalışmasına veya oynatımın gerçekleşmemesine neden olabilir. Yalnızca normal müzik, görüntü veya film dosyaları içeren bir USB depolama aygıtı kullanmanız gerektiğini hiçbir zaman unutmayın.

y y birlikte sağlanan FAT32 dosya sistemi veya

NTFS dosya sistemi olarak biçimlendirilmiş bir USB depolama aygıtı kullanın. Depolama aygıtının Windows tarafından desteklenmeyen farklı bir yardımcı programla biçimlendirilmiş olması durumunda tanınmayabilir.

y y depolama aygıtını (0,5 A üzerinde) ayrı bir güç kaynağına bağlayın. Aksi takdire cihaz y tanınmayabilir.

y tarafından sağlanan kabloyu kullanarak bağlayın.

y y y yebilir veya düzgün olarak çalışmayabilir.

y yöntemi Windows XP’de kullanılan yönteme benzemektedir ve dosya adı en fazla 100 y

Latin alfabe karakterinden oluşabilir.

y görebileceğinden önemli dosyaları yedeklediğinizden emin olun. Veri kayıplarıyla ilgili y herhangi bir sorumluluk almayacağız.

y yoksa, USB aygıtı algılanamayabilir. Bu durumda harici güç kaynağını bağlamayı unutmayın.

56

EĞLENCE

- Harici güç için lütfen bir güç adaptörü kullanın. Harici güç kaynağı için bir USB kablosu y tarafımızca garanti edilmemektedir.

y

USB bellek aygıtınızda birden fazla bölüm varsa veya USB çoklu kart okuyucu kullanıyorsanız, en çok 4 bölüm veya USB bellek y aygıtı kullanabilirsiniz.

y ya bağlanırsa, bellek aygıtının birim verileri algılanamayabilir.

y y y lantısını kesip yeniden bağlayın.

y y göre değişir.

y konusu sabit disk TV açıldığında otomatik olarak yüklenir.

y y te 1 TB veya daha az, USB bellek için ise 32

GB veya daha azdır.

y y y düzgün olarak çalışmayabilir.

y lışmaması durumunda, hard diski kapatın ve y tekrardan açarak çalışmasını sağlayın.

y da desteklenmektedir. Ancak film listesinde y düzgün olarak çalışmayabilirler.

y klasör altında tanınabilir.

Dosyaları tarama

Fotoğraf, müzik veya film

(50PV250N, 50PT250N hariç)

listelerine erişin ve dosyaları tarayın.

1

Bir USB depolama aygıtı bağlayın.

2

Ana menülere

geçmek için

Home

düğmesine basın.

3

Medyalarım

'a geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

4

FOTOĞRAF LİSTESİ

,

MÜZİK LİSTESİ

ya da

FİLM LİSTESİ

'

(50PV250N, 50PT250N hariç) ne geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

Film Listesi Fotoğraf Listesi Müzik Listesi

Fotoğraf Listesi

Harici USB

50PV250N, 50PT250N hariç

11 2

Sayfa 1/1

Sürücü1

Sayfa 1/1

4

001 002 003 004 005 006 007 008 009

010 011 012 013 014 015

5

Müzik Listesi'ne

Kaydır

Numaraları Değiştirme

Görüntüle P Sayfa Değişikliği

İşaretleme Modu

MARK

Çıkış

İşaretle

3

No.

Açıklama

1

Bir üst seviye dosyaya taşır.

2

Geçerli Sayfa/Toplam Sayfa

3

4

Uzaktan kumanda üzerindeki ilgili düğmeler

Geçerli sayfa/Odaklanan klasördeki içeriğin toplam sayfası

1

5

Odaklanan klasördeki içerik

1

Düğme Açıklama

Fotoğraf Listesi

->

Müzik Listesi

,

Müzik

Listesi

->

Film Listesi

ya da

Film Listesi

-

>

Fotoğraf Listesi

dönüşümü için arka arkaya YEŞİL düğmeye basın.

(50PV250N, 50PT250N hariç)

Yeşil düğme

Sarı düğme

Fotoğraf Listesi

->

Müzik Listesi

ya da

Müzik Listesi

->

Fotoğraf Listesi

dönüşümü için arka arkaya YEŞİL düğmeye basın.

(Yalnızca 50PV250N, 50PT250N)

5 büyük küçük resimde veya basit listede izlemek için bir yöntemdir.

Mavi düğme İşaretleme Modu’na Dönüştür.

EĞLENCE

57

Desteklenen dosya formatı

Tip

Film

(50PV250N,

50PT250N hariç)

Desteklenen dosya formatı

DAT, MPG, MPEG, VOB, AVI, DIVX, MP4,

MKV, TS, TRP, TP, ASF, WMV, FLV)

Film

(*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*.vob/*.

mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*.wmv/*.

flv/*.avi(motion-jpeg)/*. mp4(motion-jpeg)/*.

mkv(motion-jpeg)) desteklenen dosya

Video formatı

: DivX3.11, DivX4.12,

DivX5.x, DivX6, Xvid1.00, Xvid1.01,

Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1,

JPEG, Sorenson H.263

Ses formatı

: Dolby Dijital, AAC, Mpeg,

Bit oranı

: 32 kbps - 320 kbps (MP3)

Harici Altyazı formatı

: *.smi/*.srt/*.sub(M txt(TMPlayer)/*.psb(PowerDivX)

Dahili Altyazı formatı

formatıdır)

: sadece XSUB

(DivX6 dosyalarında kullanılan altyazı

Fotoğraf

JPEG

Video dosyalarını TV'de oynatın. Bir PC'deki paylaşılan klasör ya da bir USB depolama aygıtında kayıtlı video dosyalarının tümünü TV'nizde görüntüleyebilirsiniz.

1

Medyalarım

'a geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

2

Film Listesi

'ne geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Bağlanan USB depolama aygıtına erişmek için

Sürücü1

'i seçin.

4

İstediğiniz bir klasöre geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

5

İstediğiniz bir dosyaya geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

y y y y tanımlı simge biçiminde görüntülenir.

Yalnızca 3D Modeller

Dosya

Uzantılar

Öğe Profil

Film Listesi

Harici USB

001

005

002

006

Sürücü1

003

Sayfa 1/1

004

Sayfa 1/1

Müzik

jpg jpe

3D mpo nen dosya formatı y y y taban çizgisi y

Genişletme y y malı f o t o ğ r a f boyutu y y y y

15360 (G) X

8640 (Y) y y

1920 (G) X

1440 (Y) mpo desteklenen dosya formatı f o t o ğ r a f boyutu y y

2.592 X 1.944

2.048 X 1.536 y y

3.648 X 2.432

MP3

Bit hızı 32 - 320 y y

44.1 kHz, 48 kHz y y y

22.05 kHz, 24 kHz

Örnekleme Hızı MPEG2.5 Layer3: 8 kHz,

11.025 kHz, 12 kHz

Fotoğraf Listesi'ne

Film Listesi

İşaretleme Modu

Harici USB

001

005

Numaraları Değiştirme

Kaydır Play P

İşaretleme Modu

Sayfa Değişikliği

Çıkış

MARK İşaretle

002

006 işaretlenenleri Oynat Tümünü İşaretle

Sürücü1

003

Sayfa 1/1

004

Sayfa 1/1

Kaydır

Tümümün işaretini kaldır

İşaretle P Sayfa Değişikliği

İşaretleme

Modundan çık

MARK

Çıkış

İşaretle

Menü işaretlenenleri

Oynat

Tümünü İşaretle

Tümünün işaretini kaldır

İşaretleme

Modundan çık

Açıklama

Seçili film dosyalarını oynat.

Bir film dosyasının oynatılması bittiğinde seçili diğer film dosyasını otomatik olarak oynatır.

Ekrandaki tüm film dosyalarını işaretle.

İşaretli tüm film dosyalarındaki seçimi kaldır.

İşaretleme Modundan Çık.

58

EĞLENCE

6

Bir film oynatın.

NOT y y y sünde sadece simge olarak görüntülenir .

y görüntülenir .

7

Aşağıdaki düğmeleri kullanarak oynatımı kontrol edin.

◄►

■ ► II

◄◄ ►►

01:02:30 / 02:30:25

Q.MENU

Opsiyon

Gizle Çıkış

Düğme Açıklama

r Oynatımı durdurur s Video oynatır t

Oynatımı duraklatır ya da devam ettirir v Bir dosyayı geriye doğru tarar w Bir dosyayı ileriye doğru tarar

Home

ya da

Q.MENU

(Hızlı Menü)

BACK

(Geri)

EXIT (ÇI-

KIŞ)

Opsiyon

menüsünü gösterir.

Tam ekran boyutunda menüyü gizler.

Film Listesi

'ne geri döner.

< ya da >

Oynatım sırasında bir dosyadaki belirli noktalara atlar. Belirli bir noktanın zamanı durum çubuğunda görünecektir. Bazı dosyalarda, bu fonksiyon düzgün çalışmayabilir.

ENERGY

SAVING

(ENERJİ

TASARRU-

FU)

AV MODE

(AV Modu)

Ekranınızın parlaklığını artırmak için

ENERGY SAVING

(Enerji Tasarrufu) düğmesine art arda basın.

İstediğiniz kaynağı seçmek için AV

MODU düğmesine art arda basın.

Video dosyalarının oynatımına ilişkin ipuçları y y y lar düzgün çalışmayabilir.

y nememektedir.

y y y mektedir.

y nılamamaktadır.

y y duraksayabilir (görüntünün durması, daha hızlı gösterim, vb). y y yebilir veya bazı oynatıcı işlevleri kullanılamayabilir.

y y düzgün görüntülenmeyebilir.

y y

Kaydedilmiş dosyanın video ve audio yapısı aralanmamış ise ya video ya da audio oynatılır.

y y

Çerçeveye bağlı olarak, en yüksek [email protected]/30P veya

[email protected]/60P çözünürlüğe sahip HD videoları desteklenir.

y y veya [email protected]/60P değerinden daha yüksek çözünürlük değerine sahip Videolar y düzgün çalışmayabilir.

y yaları düzgün çalışmayabilir.

y y hızı 20 Mbps’dir. (sadece, Motion JPEG: 10

Mbps) y y olarak kodlanmış profillerin, sorunsuz olarak kayıttan yürütülmesini garanti etmiyoruz.

y y y y dosyalarının kayıttan yürütülmesi desteklenmez. Dosya boyutu sınırı kodlama ortamına y bağlıdır.

y içinde yer almalıdır.

y y dosya adının ve içindeki alt başlık dosya adının aynı olması gerekir.

y y bağlantısıyla video oynatılması, düzgün sonuç vermeyebilir.

y y y nen dosyalar görüntülenemeyebilir.

y rüntüyü uzaktan kumanda ünitesi üzerindeki

Energy Saving (Enerji Tasarrufu) ve AV Mode

(AV Modu) tuşları ile ayarlayabilirsiniz. Her görüntü modu için kullanıcı ayarı çalışmamaktadır.

EĞLENCE

59

Video opsiyonları

1

A çılır

menülere erişmek için

Q. MENU

(Hızlı

Menü) düğmesine basın.

2

V ideo Oynatmayı Ayarla ve Videoyu

Ayarla

veya

S esi Ayarla

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

NOT y y

içerisinde yapılan opsiyon değişikliği

Fotoğraf Listesi

ve

Müzik Listesi

ni etkilemez.

y y

ve

Müzik Listesi

içerisinde yapılan opsiyon değişiklikleri aynı şekilde

Fotoğraf Listesi

ve

Müzik Listesi

içerisinde y

Film Listesi

etkilenmeksizin geçerli olur.

y rar çalıştırılması durumunda, videoyu kaldığı yerden oynatabilirsiniz.

Video Oynatma Ayarı

seçilirken ,

1

Resim boyutu, Ses Dili, Altyazı Dili

ya da

Tekrarlamayı

görüntülemeye geçmek için Gezinme düğmelerine basın.

2

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın.

Menü

Resim Boyutu

Ses Dili

Açıklama

Film oynatılırken istediğiniz resim formatını belirler.

Filmin oynatılması sırasında sesin

Dil Grubunu değiştirir. Tek ses parçalı dosyalar seçilemez.

Altyazı Dili

Altyazıyı açar/kapatır.

Dil

SMI altyazısı için etkinleştirilir ve altyazıda dili seçebilir.

Kod Sayfası

Altyazı için yazı tipini seçer.

Varsayılanın seçilmesi durumunda, genel menü üzerinde yer alan yazı tipi görüntülenecektir.

Eşitle

Konum

Boyut

Tekrarla

Filmin oynatılması sırasında altyazı eşitleme süresini, 0,5 saniyelik adımlar halinde -10 saniye ila +10 saniye aralığında ayarlar.

Filmin oynatılması sırasında altyazının konumunu yukarı ya da aşağı olarak değiştirir.

Filmin oynatılması sırasında istediğiniz altyazı boyutunu seçer.

Film oynatımını tekrarlama fonksiyonunu açar/kapatır. Açık konumda iken, klasör içerisinde yer alan dosya devamlı olarak tekrarlayacaktır. Tekrarlanan oynatma kapatıldığında bile, dosya adı önceki dosyaya benziyorsa oynatımı yürütebilir.

Altyazı Dili

Latince 1

Latince2

Latince4

Kril

Yunanca

Türkçe

Desteklenen Diller

İngilizce, İspanyolca, Fransızca,

Almanca, İtalyanca, İsveççe,

Fince, Flemenkçe, Portekizce,

Danca, Rumence,

Norveççe, Arnavutça, Keltçe,

İrlandaca, Katalanca, Valensia Dili

Boşnakça, Lehçe, Hırvatça,

Çekçe,

Slovakça, Slovence, Sırpça,

Macarca

Estonya dili, Letonya dili, Litvanya dili

Bulgarca, Makedonya dili, Rusça,

Ukrayna dili, Kazakça

Yunanca

Türkçe

NOT y y y nize blok desteklenmektedir.

y

RATIO

(Oran) düğmesine basarak Resim Boyutunu ayarlayabilirsiniz.

60

EĞLENCE

Videoyu Ayarla

öğesini seçerken ;

1

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın. (Bkz s.68)

Sesi Ayarla

öğesini seçerken;

1

Ses Modu, Oto Ses, Net Ses II

ya da

Denge

öğesini görüntülemek üzere ilerlemek için Gezinme düğmelerine basın.

2

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın.(Bkz s.73)

Fotoğraf görüntüleme

Ağ bağlantısı üzerinden bir PC'deki paylaşılan klasör ya da bir USB depolama aygıtında kayıtlı görüntü dosyalarını izleyin. Ekrandaki görüntüler modele göre değişebilir.

1

Medyalarım

'a geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

2

Fotoğraf Listesi

'ne geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Bağlanan USB depolama aygıtına erişmek

üzere

Sürücü1

'i seçmek için Gezinme düğmelerine basın.

4

İstediğiniz bir klasöre geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

5

İstediğiniz bir dosyaya geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

Fotoğraf Listesi

Harici USB

Sürücü1

Sayfa 1/1

Sayfa 1/1

001 002 003 004 005 006 007 008 009

010 011 012 013 014 015

Müzik Listesi'ne

Fotoğraf Listesi

İşaretleme Modu

Harici USB

Kaydır

Numaraları Değiştirme

View P Sayfa Değişikliği

İşaretleme Modu

MARK İşaretle

Çıkış

Sayfa 1/1

Sürücü1

Sayfa 1/1

001 002 003 004 005 006 007 008 009

010 011 012 013 014 015

İşaretlileri Görüntüle Tümünü İşaretle

Kaydır İşaretle

Tümümün işaretini kaldır

P Sayfa Değişikliği

İşaretleme

Modundan çık

MARK

İşaretle

Çıkış

Menü

İşaretlenenleri

Görüntüle

Tümünü İşaretle

Tümümün işaretini kaldır

İşaretleme

Modundan çık

Açıklama

Seçili fotoğraf dosyaları görüntülenir.

Ekrandaki tüm fotoğraf dosyalarını işaretler.

İşaretli tüm fotoğraf dosyalarındaki seçimi kaldırır.

İşaretleme Modu’ndan Çık.

6

Fotoğrafları görüntüleyin.

NOT y y y sünde sadece simge olarak görüntülenir .

y görüntülenir .

EĞLENCE

61

Fotoğraf opsiyonlarını kullanma

Fotoğrafları görüntülerken aşağıdaki opsiyonları kullanın.


2008/12/10

1920 x 1080

479 KB

Opsiyon

y y

Kayma Hız

ı : Bir slide gösterisi hızı y y seçer (

Hızlı

,

Orta

,

Yavaş

).

BGM

: Arkaplan müziği için bir müzik klasörü seçer.

NOT y y müzik klasörünü değiştiremezsiniz. y y anda fotoğraf gösteren kayıtlı

MP3 klasörünü seçebilirsiniz.

Slide Göst.

BGM

Opsiyonlar

2/13

Q.MENU

Opsiyon

Seçilen fotoğraf sayısı

Gizle

Çıkış

Opsiyon Açıklama

Slide Göst.

Seçilen fotoğraflarla bir slide göste-

Seçili fotoğraf yoksa, slide gösterisi sırasında mevcut klasörde kayıtlı tüm fotoğraflar gösterilir.

Opsiyon

'u seçin.

BGM

Arkaplan müziğini açar ya da kapatır. Arka plan müzik klasörünü ayarlamak için,

Opsiyon

'u seçin.

Opsiyon seçeneğini uzaktan kumanda üzerinde bulunan Q.MENU

(Hızlı Menü) veya Home düğmesi ile ayarlayabilirsiniz.

(Döndür)

NOT y y sınırlandırılmıştır. Döndürülen genişliğin çözünürlüğü desteklenen çözünürlük boyutundan büyükse, fotoğrafı döndüremezsiniz.

Fotoğrafı 2 ila 4 kez yakınlaştırarak görüntüleyin.

Ekranınızın parlaklığını değiştirmek sarrufu) düğmesine art arda basın.

Gizle

EXIT

(ÇIKIŞ)

Opsiyon penceresini gizler.

Opsiyonları görüntülemek için,

(Tamam) düğmesine basın.

OK

Fotoğraf Listesi

'ne geri dön.

Fotoğraf opsiyonları

1

Opsiyon

menülerini görüntülemek için

Q.

MENU (Hızlı Menü)

ya da

Home

düğmelerine basın.

2

Fotoğraf Görünümünü Ayarla, Videoyu

Ayarla ya da S esi Ayarla öğelerine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

NOT y y

içerisinde yapılan opsiyon değişikliği

Fotoğraf Listesi

ve

Müzik Listesi

'ni etkilemez.

y y

ve

Müzik Listesi

içerisinde yapılan opsiyon değişiklikleri aynı şekilde

Fotoğraf Listesi

ve

Müzik Listesi içerisinde

Film Listesi

etkilenmeksizin geçerli olur.

Fotoğraf Görüntüleme Ayar

ı seçildiğinde,

1

Kayma Hızı

veya

BGM

seçimine geçmek için

Gezinme düğmelerine basın.

2

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın.

62

EĞLENCE

Video Ayarı

seçildiğinde,

1

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın.(Bkz s.68)

Sesi Ayarla

öğesini seçerken;

1

Ses Modu, Oto Ses, Net Ses II

ya da

Denge

öğesini görüntülemek üzere ilerlemek için Gezinme düğmelerine basın.

2

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın.(Bkz s.73)

Müzik dinleme

1

Medyalarım

'a geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

2

Müzik Listesi

'ne geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Bağlanan USB depolama aygıtına erişmek

üzere

Sürücü1

'i seçmek için Gezinme düğmelerine basın.

4

İstediğiniz bir klasöre geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

5

İstediğiniz bir dosyaya geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

Sayfa 1/1

Müzik Listesi

Harici USB Sürücü1 Sayfa 1/1

001. - B01.mp3

00:00

002. -B02.mp3

00:00

003. B03.mp3

00:00

004. - B04.mp3

00:00

005. - B05.mp3

00:00

Film Listesi'ne

Kaydır

Numaraları Değiştirme

Oynat P Sayfa Değişikliği

İşaretleme Modu

MARK

İşaretle

Çıkış

Müzik Listesi

İşaretleme Modu

Harici USB

001. - B01.mp3

00:00

005. - B05.mp3

00:00

Sayfa 1/1

002. -B02.mp3

00:00

Sürücü1

003. B03.mp3

00:00

Sayfa 1/1

004. - B04.mp3

00:00 işaretlileri Oynat Tümünü İşaretle

Kaydır

İşaretle

Tümünün işaretini kaldır

P Sayfa Değişikliği

İşaretleme

Modundan çık

MARK İşaretle

Çıkış

Menü işaretlenenleri

Oynat

Tümünü İşaretle

Tümünün işaretini kaldır

İşaretleme

Modundan çık

Açıklama

Seçili müzik dosyalarını görüntüler.

Ekrandaki tüm müzik dosyalarını işaretle.

İşaretli tüm müzik dosyalarındaki seçimi kaldır.

İşaretleme Modu’ndan Çık.

6

Müzik çalın.

7

Aşağıdaki düğmeleri kullanarak oynatımı kontrol edin.

Sayfa 1/1

Sürücü1 Sayfa 1/1

004. - B04.mp3

00:00

005. - B05.mp3

► II

005. - B05.mp3

00:00

◄◄ ►►

006. - B06.mp3

00:00

◄►

FotoileOynt

007. - B07.mp3

00:00

02:30 / 03:25

Q.MENU

Opsiyon

008. - B08.mp3

00:00

Gizle Çıkış

Düğme Açıklama

r Oynatımı durdurur s Bir müzik dosyasını çalar t w Sonraki dosyaya atlar v Önceki dosyaya atlar v ya da w

Oynatılırken, v düğmesine w

düğmesine basıldığında, lınacaktır.

Seçili müzik dosyalarını çal-

Home

ya da

(Hızlı Menü)

Gizle

mesine art arda basın.

Opsiyon menüsünü göster.

EXIT (ÇIKIŞ)

Oynatma sırasında

<

veya

>

< ya da >

Müzik dosyalarının oynatımına ilişkin ipuçları y y destekleyemez.

EĞLENCE

63

NOT y y y sünde sadece simge olarak görüntülenir .

y y görüntülenir .

y maz ama oynatma süresinde 00:00 görüntülenir.

y y indirilen bir müzik başlatılamaz ama oynatma süresinde uygun olmadığı bilgisi görüntülenir.

y y r

düğmelerine basarsanız ekran y koruyucu durdurulur.

y

(Oynat), Pause( s

) t

) (Duraklat), r

, w

, v

düğmeleri de bu modda kullanılabilir.

y y w

, önceki müziği seçmek için bilirsiniz.

v

düğmesini kullanadosya adı

002. B02.mp3

► 00:31 / 04:04

Geçen zaman /Süre

Müzik opsiyonları

1

A çılır

menülere erişmek için

Q. MENU

(Hızlı

Menü) düğmesine basın.

2

S es Oynatmayı Ayarla

veya

S esi Ayarla

öğelerine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

NOT y y

içerisinde yapılan opsiyon değişikliği

Fotoğraf Listesi

ve

Müzik Listesi

'ni etkilemez.

y y

ve

Müzik Listesi

içerisinde yapılan opsiyon değişiklikleri aynı şekilde

Fotoğraf Listesi

ve

Müzik Listesi içerisinde

Film Listesi

etkilenmeksizin geçerli olur.

Ses Oynatmayı Ayarla

seçildiğinde,

1

Tekrarlama

veya

Rastgele

seçimine geçmek için Gezinme düğmelerine basın.

2

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın.

Sesi Ayarla

öğesini seçerken;

1

Ses Modu, Oto Ses, Net Ses II

ya da

Denge

seçimine ilerlemek için Gezinme düğmelerine basın.

2

Uygun ayarları yapmak üzere ilerlemek için

Gezinme düğmelerine basın.(Bkz s.73)

64

EĞLENCE

DivX® VOD Kılavuzu

(50PV250N, 50PT250N hariç)

DivX® VOD Kaydı

Satın alınmış veya kiralanmış DivX® VOD içeriklerini oynatmak için cihazınızda bulabileceğiniz 10 basamaklı DivX kayıt kodunu kullanarak cihazınızı www.divx.com/vod adresinde kaydetmelisiniz.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

MEDYALARIM

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Mavi düğmeye basın.

4

DivX VOD Kaydı

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

5

TV'nizin kayıt kodunu görüntüleyin.

6

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

DivX korumalı videoları oynatmak için cihazınızı kaydettirmelisiniz.

Kayıt kodu: ********** http://vod.divx.com'da kayıt ol

Kapat

NOT y y desteklenir

Çözünürlük

: 1920x1080 GxY pikselin altı

Çerçeve hızı

: 30 kare/saniye (1920x1080) altı, 60 kare/saniye altı (1280x720 altı) y y

2, MPEG 4, H.264/AVC, DivX 3.11, DivX

4.12, DivX 5.x, DivX 6, Xvid 1.00, Xvid

1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10beta1, Xvid 1.10-beta2, JPEG, VC1,

Sorenson H.263/H.264.

DivX® VOD Kaydını Silme

Cihazınızda bulabileceğiniz 8 basamaklı DivX kayıt silme kodunu kullanarak www.divx.com/vod adresinde cihazınızın kaydını silmelisiniz.

1

Ana menülere erişmek için

Home

düğmesine basın.

2

MEDYALARIM

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

Mavi düğmeye basın.

4

DivX Kaydını Kaldırma

öğesine geçmek için

Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

5

Onaylamak üzere

Evet

öğesini seçmek için

Gezinme düğmelerine basın.

Kayıt silme kodu:

******** http://vod.divx.com'da kaydı sil

Kayıt işlemine devam edilsin mi?

Evet Hayır

6

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

Önceki menüye dönmek için,

BACK (Geri) düğmesine basın

.

NOT y y sonra DivX® VOD içeriklerini izleyebilmek için cihazınızı yeniden kaydetmeniz gerekir.

AYARLARIN ÖZELLEŞTİRİLMESİ

65

TV AYARLARININ ÖZELLEŞTİRİLMESİ

Ana menülere erişim

1

Ana menülere erişmek için

Home

düğmesine basın.

2

Aşağıdaki menülerden birine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

3

İstediğiniz ayar veya opsiyona geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

4

Tamamladığınızda,

EXIT

(Çıkış) düğmesine basın.

ayar

(Bkz s.66)

Programları ayarlar ve düzenler

KİLİT

(Bkz s.77)

Kanalları ve programları kilitler veya kilidini açar

RESİM

(Bkz s.67)Görüntü

boyutu, kalitesi veya efektini ayarlar

SES

(Bkz s.73)

Ses kalitesi, efekti veya ses seviyesini ayarlar.

AYAR

KİLİT

OPSİYON

Genel ayarları

özelleştirir

RESİM

OPSİYON INPUT (GİRİŞ) MY MEDIA

(Bkz s.78)

SES

GİRİŞ

(Bkz s.44)

Giriş kaynaklarını etiketleriyle gösterir veya

SÜRE

SAAT

(Bkz s.76)

Saat, tarih veya Zamanlayıcı

özelliğini ayarlar

MEDYALARIM

(Bkz s.55)

USB aygıtınızda kayıtlı film

(50PV250N,

50PT250N hariç)

, fotoğraf ve müzik içeriğini gösterir ve oynatır

(Bkz s.81)

Ağ ayarlarını yapar.

66

AYARLARIN ÖZELLEŞTİRİLMESİ

Ayarların özelleştirilmesi

KURULUM ayarları

y y

1

Ana menülere erişmek için

Home

düğmesine basın.

2

AYARLAR

'a geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

İstediğiniz ayar veya opsiyona geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

- Önceki seviyeye dönmek için,

BACK

(Geri) düğmesine basın.

4

Tamamladığınızda,

EXIT (Çıkış) düğmesine basın.

AYAR

Kaydır

Oto Ayarlama

Manuel Ayarlama

Program Düzenleme

Güçlendirici : Kapalı

CI Bilgisi

OK

Mevcut Program ayarları aşağıda açıklanmıştır:

Ayar

Oto Ayarlama

Açıklama

Anten veya kablo girişleri vasıtasıyla mevcut tüm programları ayarlar ve kaydeder (Bkz s.31).

Manuel Ayarlama

İstediğiniz programları manuel olarak ayarlar ve kaydeder (Bkz s.34).

Program Düzenleme

Güçlendirici

Programları düzenler (Bkz s.36).

Sinyal gücüne bağlı olarak optimum duyarlılığı belirler (Bkz s.36).

CI bilgisi

Kablo TV Ayarı

(Yalnızca Kablo modunda)

Bazı şifreli servisleri (ödemeli servisler) izlemenize olanak tanır.(Bkz s.38).

Kullanıcıların

Servis Operatörü

menüsünden seçim yapması, her ülkede desteklenen

Servis

Operatörü

sayısına göre değişmektedir ve

Servis Operatörü

sayısı 1 ise bu fonksiyon devre dışı olur.

Servis Operatörünün

değiştirilmesi ile birlikte bir uyarı penceresi açılacaktır ve OK

(Tamam) tuşuna basıldığında veya

Kapatma

seçildiğinde kanal haritalaması silinecektir uyarısı görüntülenecektir, ‘

YES

’ (Evet) seçildiğinde Oto ayarlama açılır penceresi görüntülenecektir.(Bkz s.33).

AYARLARIN ÖZELLEŞTİRİLMESİ

67

RESİM ayarları

y y

1

Ana menülere erişmek için

Home

düğmesine basın.

2

RESİM

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

3

İstediğiniz ayar veya opsiyona geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

- Önceki seviyeye dönmek için,

BACK

(Geri) düğmesine basın.

4

Tamamladığınızda,

EXIT

(Çıkış) düğmesine basın.

RESİM

Kaydır

İzleme Oranı : 16:9

Resim Sihirbazı

Enerji Tasarrufu: Akıllı Sensör

Resim Modu :

● Kontrast 100

● Parlaklık 50

● Keskinlik 65

● Renk 60

● Ton 0

● Renk Sıcaklığı 0

● Gelişmiş Kontrol

● Görüntü Sıfırlama

● Ekran

R

W

Mevcut resim ayarları aşağıda açıklanmıştır.

Ayar

İzleme Oranı

Açıklama

Görüntülerin optimal boyutta izlenmesi için görüntü boyutunu değiştirir (Bkz s.42).

Resim Sihirbazı

Ekrandaki talimatların izlenmesiyle görüntü kalitesini ayarlar ve ekran kalibrasyonunu yapar.

Özelleştirilmiş opsiyonlar

Uzman1

olarak

Resim Moduna

kaydedilecektir.

OK

G

C

Standard

Tercih Edilen

Standart resim kalitesi ayarlama modu.

(

Siyah Seviyesi

,

Beyaz Seviyesi

,

Ton

,

Renk

,

Yatay Keskinlik

,

Dikey Keskinlik

,

Arka Işık

(Yalnızca LCD TV/LED LCD TV))

Standart resim modu yerine tercih edilen resim kalitesine ayarlama modu.

(

Siyah Seviyesi

,

Beyaz Seviyesi

,

Ton

,

Renk

,

Keskinlik

,

Dinamik Kontrast

,

Renk Sıcaklığı

,

Arka Işık

(Yalnızca LCD TV/LED LCD TV))

NOT y y

Ayarlamayı son aşamadan önce bırakırsanız, değişiklikler uygulanmaz.

y y

Eğer

Resim Sihirbazı

'nı kullanırsanız, Enerji tasarrufu özelliği otomatik olarak kapanır.

y y

Resim Sihirbazı

ile yapılan değişiklikleri sıfırlamak için

, Resim Modu Uzman1

konumuny y dayken

Resim Sıfırlama

özelliğini çalıştırın.

RGB-PC/HDMI-PC/DVI-PC modunda, değiştirilen değerleri etkin değildir.

Renk

,

Ton

ve

H/V (Dikey) Keskinlik

Enerji Tasarrufu

Ekran parlaklığını ayarlayarak güç tüketimini azaltır.

Opsiyon

Akıllı sensör

(Yalnızca Plazma

TV) ya da Oto.

(Yalnızca LCD TV/

LED LCD TV)

Kapalı

Minimum/Orta/

Maksimum

Video sessiz

*Bu özellik her modelde mevcut değildir.

Ortam şartlarına göre en uygun parlaklık otomatik olarak ayarlanır.

Enerji Tasarrufu

kapalıdır

Parlaklık seviyesini seçer.

Ekran 3 saniye içinde kapanır.

NOT y y

Ekran Kapalı

seçildiğinde, ekran 3 saniye içerisinde kapanacak ve

Video sessiz

y

özelliği başlayacaktır.

y

Eğer “

Enerji Tasarrufu

-Oto. (Modele bağlı olarak),

Maksimum

” olarak ayarlarsanız,

Arka

Işık

özelliği çalışmayacaktır. (Yalnızca LCD TV/LED LCD TV) y y

Eğer “

Enerji Tasarrufu

-

Akıllı Sensör

” olarak ayarlarsanız,

Keskinlik

,

Renk

,

Renk

y

Sıcaklığı

özelliği çalışmayacaktır. (Yalnızca Plazma TV) y

Eğer

Oto.

seçilirse,

Arka Işık,

TV'de akıllı sensör olması durumunda ortam şartlarına göre akıllı sensör vasıtasıyla otomatik olarak ayarlanır. (Yalnızca LCD TV/LED LCD TV)(Modele bağlı olarak)

68

AYARLARIN ÖZELLEŞTİRİLMESİ

Ayar

Resim Modu

Açıklama

En iyi TV ekranı performansı için her modda opsiyonları özelleştirir ya da ön ayarlı görüntülerden birini seçer. Ayrıca, her modun gelişmiş opsiyonlarını özelleştirebilirsiniz.

Mevcut ön ayarlı resim modları TV'ye bağlı olarak değişiklik gösterir.

Mod

Akıllı sensör (Yalnızca LCD TV)

Görüntüyü ortam koşullarına göre ayarlar.

Canlı Kontrast, parlaklık, renk ve keskinliği iyileştirerek satış ortamı için video görüntüsünü ayarlar.

Standard Normal ortam için görüntüyü ayarlar.

Güç tüketimini optimize eder.

(Yalnızca Plazma

TV)

Sinema,

Sinema ya da

Sinema

Bright Room

(Yalnızca Plazma

TV)

Spor

Oyun

Filmlerden sanki sinemadaymışsınız gibi keyif almanız amacıyla sinematik bir görüntü için video görüntüsünü optimize eder.

Bu, Bright Room'da TV izlemeyi optimize etme özelliğidir.

Beyaz, çimen yeşili ve gök mavisi gibi temel renkleri vurgulayarak yüksek ve dinamik eylemler için video görüntüsünü optimize eder.

PC ya da oyun gibi hızlı oyun ekranları için video görüntüsünü optimize eder.

Fotoğraf(Modele bağlı olarak)

Uzman

Video uzmanlarının yanı sıra genel izleyiciler için ayrıntılı video görüntüsü ayarlarını yapar.

NOT y y

, TV'yi en iyi resim görünümü için ayarlar. Program kategorisine bağlı olarak y

Resim Modu

menüsündeki ön ayarlı değeri seçin.

y y y

Resim Modu

'nu ayarlayabilirsiniz.

y otomatik olarak ayarlanır.

y

(Oto. Güç Tasarrufu): Resim kalitesini etkilemeden güç tüketimini azaltır. (Yalnızca Plazma TV) y y

Resim Modu

-

Sinema

,

Bright Room

” olarak ayarlarsanız “

Enerji Tasarrufu

y

Akıllı Sensör

,

Minimum

,

Orta

,

Maksimum

” özelliği çalışmayacaktır. (Yalnızca Plazma TV) y

Resim Modu

” olarak ayarlarsanız “

Enerji Tasarrufu

-

Kapalı

,

Minimum

,

Orta

,

Maksimum

” özelliği çalışmayacaktır. (Yalnızca Plazma TV)

» y

Sinema

ya da

Sinema

(Yalnızca Plazma TV) : Bu size evinizde film izleme deneyimini yaşatacak sinema kalite modudur. Kullanıcı ayrıca herhangi bir ayar yapmadan en

» tatmin edici ekran kalitesinin keyfini çıkartacaktır. Sinema ortam karanlık olduğunda en iyi ekran kalitesini sunar.

Sinema öğesini seçtiğinizde

,

Bright Room

İzleme oranı Sadece tarayın olarak değişecektir.

y

Sinema

(Thomlinson Holman's Experiment), Star Wars filmini yöneten George Lucas ve Thomlinson'un oluşturduğu ses ve görüntü standardı olan THX'tir. THX olarak onaylanan bu ürün, donanım ve yazılım olarak standarda ait teknik özellikleri aşan bir ekran kalitesini garanti eder.

AYARLARIN ÖZELLEŞTİRİLMESİ

69

Ayar

TruMotion

(Yalnızca LCD

TV/LED LCD

TV)

EKRAN

Açıklama

*Bu özellik her modelde mevcut değildir.

Film Kaynağına ve hızlı bir görüntüye ulaşmak istediğiniz zaman herhangi bir hareket titreşimi veya bulanıklığı olmaksızın en iyi resim kalitesini elde etmek için kullanılır.

Bu özellik, RGB-PC,HDMI-PC modunda etkisiz kılınmıştır.

Eğer “

TruMotion

” özelliğini etkinleştirirseniz, ekranda parazit görünebilir.

Bu takdirde, “

TruMotion

” özelliğini “

Kapalı

” olarak ayarlayın.

Eğer “

Resim Modu

-

Oyun

” özelliğini seçerseniz, “

TruMotion

” özelliğini “

Kapalı

” olarak ayarlayın.

Opsiyon

Yüksek Daha yumuşak resim hareketi sağlar.

Alçak

Kapalı

Kullanıcı

Yumuşak resim hareketi sağlar. Standart kullanım için bu ayarı kullanınız.

TruMotion İşlevini kapatır.

Kullanıcı Judder ve Blur seviyesi ayarını TruMotion İşlevi içerisinde ayrıca düzenleyebilir.

Judder Ekranın netliğini ayarlayın.

Blur Ekranın görüntü sonrasını ayarlayın.

PC ekran opsiyonlarını özelleştirir.

Opsiyon

Çözünürlük PC kullanırken uygun bir çözünürlük seçer.

Oto. Ayar

Konum

Boyut

Faz

Sıfırla

TV'yi, TV ekranı için opsiyonları otomatik olarak optimize edecek şekilde ayarlar.

Görüntüyü uygun konuma yerleştirir.

Görüntü boyutunu ayarlar.

Yatay çizgileri yok eder.

Opsiyonları varsayılan ayarlara geri yükler.

70

AYARLARIN ÖZELLEŞTİRİLMESİ

Temel görüntü opsiyonları

Arka Işık

Ayar

(Yalnızca

LCD TV/LED LCD TV)

Açıklama

LCD arka ışığını kontrol ederek ekranın parlaklığını ayarlar. Parlaklık seviyesini azaltırsanız, ekran kararır ve güç tüketimi video sinyali kaybı olmaksızın azalır.

y y y y

Enerji tasarrufu - Oto., Maksimum

Arka Işığı

kullanmanın avantajları

- Elektrik tüketimi % 60’a kadar azalır.

” özelliğini kullanırsanız,

Arka Işık

kullanılmaz.

- Siyah parlaklığı azalır. (Siyah rengin derinliği daha fazla olduğundan, daha iyi bir kalite tanımının keyfini sürebilirsiniz.)

- Orijinal sinyal çözünürlüğünü korumak suretiyle parlaklığı ayarlayabilirsiniz.

Kontrast

Parlaklık

Keskinlik

Renk

Ton

Renk Sıcaklığı

Gelişmiş Kontrol veya

Uzman Kontrolü

Resim Sıfırlama

Video sinyali gradyanını arttırır veya azaltır. Görüntünün parlak kısmı doygunlaştığında,

Kontrast

ayarını kullanabilirsiniz.

Görüntüdeki sinyalin taban seviyesini ayarlar.

Görüntünün aydınlık ve karanlık alanları arasındaki sınırda netlik seviyesini ayarlar.

Seviye ne kadar düşükse görüntü de o kadar yumuşak olur.

Tüm renklerin yoğunluğunu ayarlar.

Kırmızı ve yeşil seviyeleri arasındaki dengeyi ayarlar.

Kırmızı gibi daha sıcak renkleri artırmak için Sıcak öğesine ya da mavi gibi soğuk renkleri artırmak için Soğuk öğesine ayarlayın.

Gelişmiş opsiyonları özelleştirir

Tüm modlardaki opsiyonları fabrika ayarlarına döndürür y y

NOT

AYARLARIN ÖZELLEŞTİRİLMESİ

71

Gelişmiş görüntü opsiyonları (Modele bağlı olarak)

Ayar

Dinamik Kontrast

Dinamik Renk

Clear White

Dış Yüzey Rengi

Açıklama

Ekranın parlaklığına göre kontrastı ayarlayarak en iyi seviyede tutulmasını sağlar. Parlak kısımların daha parlak ve koyu kısımların daha koyu yapılmasıyla görüntü iyileştirilir.

Ekran renklerini ayarlayarak, daha canlı, daha zengin ve daha net görünmelerini sağlar. Bu

özellik, renk tonu, satürasyon ve parlaklığı zenginleştirerek kırmızı, mavi, yeşil ve beyazların daha canlı görünmesini sağlar.

Ekranın beyaz alanını daha parlak ve net yapar.

Kullanıcının favori dış yüzey renginin ayarlanabilmesi için görüntüdeki dış yüzey rengini ayarlar.

Video kalitesinden ödün vermeden ekran gürültüsünü azaltır.

MPEG sıkıştırılmış video’da gürültüyü ortadan kaldırır.

Gürültü Filtresi

Djtl Grlt Azltm

Gama

Siyah Seviye

Göz koruması

Gerçek Sinema veya

Film Modu

Renk Gamı

Kenar Düzeltici

XVYCC

(Sinema ve Uzman modlarında mevcuttur)

Uzman Deseni

(Uzman modunda mevcuttur)

Renk Filtresi

Görüntünün karanlık alanı ve orta düzeyde gri alanındaki parlaklığı ayarlayabilirsiniz.

»

» y y y

Düşük: Koyu veya orta gri alanları daha parlak hale getirir.

Orta: Orijinal resim seviyelerini korur.

»

Yüksek: Koyu veya orta gri alanları daha koyu hale getirir.

Ekranın siyah seviyesinin uygun bir seviyeye ayarlanmasını sağlar. Bu fonksiyonun kullanılabildiği modlar: AV (NTSC-M), HDMI, Komponent ya da USB (Yalnızca Plazma TV).

» y

Düşük: Ekran yansıması koyulaşır.

» y

Yüksek: Ekran yansıması parlaklaşır.

» y

Oto: Giriş sinyal seviyesine göre ekranın siyah seviyesini otomatik olarak Yüksek veya

Düşük şeklinde ayar.

Ekranın parlaklığını ayarlayarak, ekranın aşırı parlak olmasını önler. Aşırı parlak görüntüleri karartır.

Bu özellik “

Resim Modu

-

Canlı

,

Sinema

,

Uzman1

,

Uzman2

,

Akıllı Sensör

” modunda devre dışı kalır.

Judder etkisini ortadan kaldırarak, filmde kaydedilen video kliplerin daha doğal görünmesini sağlar.

DVD ve Blu-Ray filmler saniyede 24 kare (fps) olarak kaydedilmektedir. LG RealCinema ile, her kare uygun şekilde TruMotion ile 120 fps sağlayarak bir saniyenin 1/24'inde 5 kez, Tru-

Motion olmadan 48 fps sağlayarak bir saniyenin 1/24'inde 2 kez işlenir, böylece judder efekti tamamen ortadan kaldırılır.

Renk kalitesini arttırmak için renk kullanımını maksimize eder.

» y y

Standart: Renklerin standart ayarını gösterir.

»

Geniş: Kullanılan renklerin sayısını arttırır.

Videoda köşeleri daha net ve belirgin olmakla birlikte, doğal gösterir.

*Bu özellik her modelde mevcut değildir.

Daha zengin renkleri yansıtma fonksiyonudur.

Bu özellik olağan video sinyallerinin yanında zengin renkleri de yansıtır.

Bu fonksiyon, HDMI üzerinden xvYCC sinyali girişi yapıldığında “

Resim Modu

-

Sinema

,

Uzman

” üzerinde etkinleştirilir.

Uzman ayarı için gerekli desen budur.

Bu fonksiyon DTV izlerken “

Resim Modu

-

Uzman

” üzerinde etkinleştirilir.

Videonun belirli renklerine filtre uygulamak üzere kullanılan işlevdir.

Renk doygunluğu ve tonunu doğru şekilde ayarlamak için RGB filtresini kullanabilirsiniz.

72

AYARLARIN ÖZELLEŞTİRİLMESİ

Gelişmiş görüntü opsiyonları

(Modele bağlı olarak)

Ayar

Renk Sıcaklığı

Açıklama

Beyaz taban çizgisini değiştirerek ekranın genel rengini ayarlar.

Plazma TV

LCD/LED LCD TV a. Yöntem: 2 Nokta y y y

Inner (iç), Outer

(Dış) y

Kontrast, Kırmızı/

Yeşil/Mavi Parlaklık:

Ayar seviyesi i -50 ile +50 arasındadır.

b. Yöntem: 20 Noktalı IRE y y sinyalinin boyutunu gösteren birimdir ve 5, y

10, 15'ten 100'e kadar ayarlanabilir, Plazma

TV. Kırmızı, Yeşil veya Mavi tonlamalarını her ayar için yapabilirsiniz.

Kırmızı/Yeşil/Mavi: Ayar aralığı -50 ile +50 arasındadır.

c. Tüm girişlere uygula b. Yöntem: 10 Noktalı IRE y y y y sinyalinin boyutunu gösteren birimdir ve 10,

20, 30'dan 100'e kadar ayarlanabilir. Her bir ayar için Kırmızı, Yeşil ya da Mavi ayarlayabiy lirsiniz.

y hesaplanan aydınlatma değerini görüntüler.

100 IRE'de (Radyo Mühendisleri Kurumu) istediğiniz parlaklık değerini girebilirsiniz, ardından 10 IRE - 90 IRE arasındaki her 10 adımda bir 2.2 gama hedef parlaklık değeri y görüntülenir.

y sındadır.

c. Tüm girişlere uygula

Renk Yönetim Sistemi

Uzmanlar tarafından test desenlerinden yararlanılarak ayarlamalar yapmak için kullanılan araç olarak, diğer renkleri etkilemeksizin, 6 renk alanı (Kırmızı/Yeşil/Mavi/Camgöbeği/Macenta/Sarı) seçici olarak ayarlamak için kullanılabilir.

Genel video için ayarlamalar yaptığınızda bile, renk farkı belirgin olmayabilir.

Kırmızı/Yeşil/Mavi/Sarı/ Cam Göbeği, Macenta’yı ayarlar.

Kırmızı/Yeşil/Mavi/Sarı/Camgöbeği, Macenta Rengi: Ayar aralığı -30 ile +30 arasındadır.

Kırmızı/Yeşil/Mavi/Sarı/ Cam Göbeği, Macenta Tonu: Ayar aralığı -30 ile +30 arasındadır.

Bu özellik, RGB-PC ve HDMI-PC modunda devre dışıdır.

AYARLARIN ÖZELLEŞTİRİLMESİ

73

SES ayarları

y y

1

Ana menülere erişmek için

Home

düğmesine basın.

2

SES

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

3

İstediğiniz opsiyon veya ayara geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

- Önceki seviyeye dönmek için,

BACK

(Geri) düğmesine basın.

4

Tamamladığınızda,

EXIT

(Çıkış) düğmesine basın.

SES

Kaydır

Tamam

Oto Ses : Kapalı

Net Ses II : Kapalı

Denge

3

0

L

Ses Modu : Standart

• Infinite Surround : Kapalı

• Tiz 50

• Bass 50

• Sıfırla

Dijital Ses Çıkışı: PCM

TV Hoparlörü : Açık

DTV Ses Ayarı: Oto.

R

Mevcut ses ayarları aşağıda açıklanmıştır.

Ayar

Oto Ses

Net Ses

Açıklama

Kanal değiştirdiğinizde sesi uygun seviyede tutmak için Oto Ses özelliğini etkinleştirir. Ses seviyesi yayın istasyonlarının farklı sinyal koşullarından dolayı tutarlı olmayabilir.

İnsan sesi netliğinin iyileştirilip iyileştirilmeyeceğini ayarlar. Bu özelliği açık konuma getirirseniz, netlik seviyesini ayarlayabilirsiniz.

NOT y y

özelliği için “

Açık

” konumunu seçerseniz ,

Infinite Surround

özelliği çalışmaz.

y y

Denge

Ses Modu

Bulunduğunuz ortama uygun olarak sağ ve sol hoparlörler arasındaki dengeyi ayarlar.

Ön ayarlı ses modlarından birini seçer ya da her moddaki opsiyonları özelleştirir.

Mod

Standard

Müzik

Sinema

Spor

Oyun

Standart kalitede ses istediğinizde seçin.

Müzik dinlerken seçin.

Film izlerken seçin.

Spor etkinliklerini izlerken seçin.

Oyun oynarken seçin.

Opsiyon

Infinite Surround

Infinite Surround

, öndeki iki hoparlörle 5.1 surround ses etkisi yaratan LG'nin tescilli ses işleme teknolojisidir.

Tiz

Bass

Sıfırla

Çıkıştaki baskın sesleri kontrol eder. Tizi yükselttiğinizde, çıkış yüksek frekans aralığına yükseltilecektir.

Çıkıştaki daha yumuşak sesleri kontrol eder. Bası yükselttiğinizde, çıkış alçak frekans aralığına yükseltilecektir.

Ses modunu varsayılan ayarlara sıfırlar.

74

AYARLARIN ÖZELLEŞTİRİLMESİ

Ayar Açıklama

Dijital Ses Çıkışı

Bu işlev tercih ettiğiniz Dijital Ses Çıkışı’nı seçmenize olanak tanır.

Dolby Digital kullanılabilir durumdayken, Dijital Ses Çıkışı menüsünde Oto. konumunun seçilmesiyle,

SPDIF (Sony

Philips Digital Arabirimi) çıkışı Dolby Dijital olarak ayarlanacaktır.

Dolby Dijital kullanılamıyorsa, Dijital Ses Çıkışı menüsünde Oto. seçildiğinde, SPDIF çıkışı PCM

(Pulse kodu modülasyonu) olur.

Dolby Dijital Ses yayın yapan bir kanalda hem Dolby Dijital hem de Ses dili ayarlansa bile, yalnızca Dolby Dijital yürütülecektir.

Öğe Ses Girişi Dijital Ses çıkışı

Oto.

PCM

MPEG

Dolby Dijital

Dolby Dijital Plus

HE-AAC

Tümü

PCM

Dolby Dijital

Dolby Dijital

Dolby Dijital

PCM

TV Hoparlörü

Harici Hi-Fi sistemi kullanırken, TV'nin dahili hoparlörünü açar. Hiçbir video girişi olmadığında bile TV hoparlörünü bir ses çıkış cihazı olarak kullanabilirsiniz.

NOT y y

TV hoparlörü

kapatılırsa, ses çıkışı otomatik olarak

Ev sin. sist. hoparlörüne geçer, ancak

TV hoparlörü

hoparlörü açıldığında ses çıkışı

TV hoparlörüne

yönelir.

y y olarak ayarlandığında,

SES

fonksiyonundaki bazı menüler devre dışı bırakılır.

DTV Ses Ayarı

(Yalnızca Dijital

Modda)

Bir giriş sinyalinde farklı ses tipleri varsa, bu fonksiyon istediğiniz ses tipini seçmenize olanak sağlar.

Mod

Oto.

HE-AAC, Dolby

Dijital+, Dolby Dijital, MPEG

Çıkış otomatik olarak

HE-AAC

>

Dolby Dijital+

>

Dolby Dijital

>

MPEG

şekilde sıralanır. (İtalya hariç)

Çıkış otomatik olarak

HE-AAC

>

Dolby Dijital+

>

MPEG

>

Dolby Dijital

şeklinde sıralanır. (Yalnızca İtalya)

Tüm kullanıcıların istedikleri ses tipini seçmelerine olanak sağlar.

örn.)

MPEG

seçildiğinde, çıkış her zaman

MPEG

olur.

MPEG desteklenmiyorsa, bu sıralamada başka bir ses tipi ayarlanır.

AYARLARIN ÖZELLEŞTİRİLMESİ

75

Stereo/Çift Alım (Yalnızca Analog Modda)

Bir program seçildiğinde, istasyon ses bilgisi, program numarası ve istasyon adı ile birlikte görünür.

1

Ses veya Ses Dili

öğelerine geçmek için

Q. MENU

(Hızlı Menü) ve Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

2

Ses çıkışına geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

Mono

Stereo

Dual

Yayın Ekran Üstü Gösterim

MONO

STEREO

DUAL I , DUAL II , DUAL I + II y y

Stereo yayın alımında stereo sinyali zayıfsa mono yayın alımına geçebilirsiniz. Mono yayın alımında, ses netliği artırılır.

y y

Program iki dilde (çift dil) alınabiliyorsa, DUAL I, DUAL II ya da DUAL I+II moduna geçebilirsiniz.

DUAL I

DUAL II

DUAL I+II

Hoparlörlere birincil yayın dilini gönderir.

Hoparlörlere ikincil yayın dilini gönderir.

Her bir hoparlöre ayrı bir dil gönderir.

Nicam Alımı (Yalnızca Analog Modda)

TV'de NICAM alımı için bir alıcı mevcutsa, yüksek kaliteli NICAM (Yakın Anlık Erişilebilir Ses Çokluğu) dijital ses alınabilir.

Ses çıkışı, alınan yayının tipine göre seçilebilir.

1

NICAM

alındığında,

NICAM MONO

ya da

FM MONO

seçimini yapabilirsiniz.

2

NICAM

alındığında,

NICAM STEREO

ya da

FM MONO

seçimini yapabilirsiniz.

Stereo sinyal zayıfsa,

FM MONO

’ya geçin.

3

NICAM

dual alındığında,

NICAM DUAL I

,

NICAM DUAL II

ya da

NICAM DUAL I+II

ya da

FM MONO

seçimini yapabilirsiniz.

Hoparlör Ses Çıkış Seçimi

AV, Komponent, RGB ve HDMI modlarında, sol ve sağ hoparlörler için çıkış sesini seçebilirsiniz.

Ses çıkışını seçiniz.

L+R:

L (sol) ses girişinden giren ses sinyali, sol hoparlöre; R (sağ) ses girişinden giren ses sinyali sağ hoparlöre gönderilir.

L+L:

L (sol) ses girişinden giren ses sinyali sol ve sağ hoparlörlere gönderilir.

R+R:

R (sağ) ses girişinden giren ses sinyali sol ve sağ hoparlörlere gönderilir.

76

AYARLARIN ÖZELLEŞTİRİLMESİ

SAAT ayarları

y y

1

Ana menülere erişmek için

Home

düğmesine basın.

2

SAAT

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

İstediğiniz ayar veya opsiyona geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

- Önceki seviyeye dönmek için,

BACK

(Geri) düğmesine basın.

4

Tamamladığınızda,

EXIT

(Çıkış) düğmesine basın.

SÜRE

Saat

Kapatma Zamanı

Açma Zamanı

Uyuma Zamanı

Otomatik Bekleme

Kaydır

OK

: Kapalı

: Kapalı

: Kapalı

: 4 saat

Mevcut saat ayarları aşağıda açıklanmıştır.

Saat

Ayar Açıklama

Saat, tarih, zaman dilimi ve yaz saati özelliğini ayarlar.

Saat, yayın istasyonu tarafından sağlanan zaman bilgisini kapsayan bir dijital kanal sinyaline göre otomatik olarak ayarlanır. Aksi halde, saat ve tarihi manuel olarak ayarlayın.

NOT y y y y sinyalleri esnasında alınan sinyaller tarafından dijital bir sinyal ile otomatik olarak ayarlanır.

Zaman Dilimi'ndeki şehir adı ofsete değiştirilirse saati 1 saat değiştirebilirsiniz.

y modda değiştirilebilir.

Zaman Dilimi

Magadan, Kamchatka

Vladivostok

Yakutsk

Irkutsk

Krasnoyarsk

Omsk

Yekaterinburg

Moskova, Samara

Kaliningrad

Bu Tablo Rusya'nın 9 bölgesindeki Zaman Dilimi tablosudur ve kullanıcı kendi bölgesi için Zaman Dilimini seçtiğinde, ilgili bölge için saati otomatik olarak ayarlar.

Ancak, kullanıcının bölgesini seçmesine rağmen, yayın istasyonunun yerel saat ofseti sunulmaz ya da bölge bilgileri eşleşmezse, kullanıcı doğru saati ayarlamak için Zaman

Diliminden Ofseti seçer.

AYARLARIN ÖZELLEŞTİRİLMESİ

77

Ayar

Kapatma Zamanı/Açma Zamanı

Açıklama

TV'yi otomatik olarak açma ve kapatma zamanını ayarlar. Bu fonksiyonu kullanmak için, öncelikle geçerli saat ve tarihi ayarlamanız gerekir.

NOT y y mazsa, otomatik olarak bekleme moduna girer. (22/26/32LK335C, 32/37/42LK455C,

19/22/26/32LV255C, 32/37/42/47LV355C, 32/37/42LK469C, 32/37/42/47LV369C, y

22/26/32LK336C, 32/37/42LK456C hariç) y ma zamanı özelliği Açma zamanı özelliğini geçersiz kılar.

Uyuma Zamanı

TV kapatılıncaya kadar geçecek süreyi ayarlar. TV'yi kapatıp tekrar açarsanız, Uyuma zamanı özelliği kapalı konuma geçecektir.

Otomatik

Bekleme(Modele bağlı olarak.)

Otomatik Bekleme fonksiyonu açıkken hiçbir düğmeye basmazsanız TV otomatik olarak bekleme moduna girer.

NOT y y

Bu fonksiyon Mağaza Demosu modundayken ya da yazılım güncellemesi sırasında çalışmaz.

KİLİT ayarları

y y

1

Ana menülere erişmek için

Home

düğmesine basın.

2

KİLİT

öğesine geçmek için Gezinme düğmelerine ve

OK (Tamam) düğmesine basın

.

3

İstediğiniz opsiyon veya ayara geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

- Önceki seviyeye dönmek için,

BACK

(Geri) düğmesine basın.

4

Tamamladığınızda,

EXIT

(Çıkış) düğmesine basın.

KİLİT

Kaydır OK

Parola Oluştur

Kilit Sistemi : Kapalı

Kanalı Bloke Et

Ebeveyn Rehberi : Engelleme Kapalı

Giriş Bloğu

Tuş Kilidi : Kapalı

Mevcut kilit ayarları aşağıda açıklanmıştır.

Ayar

Kilit Sistemi

Açıklama

Kilit sisteminin etkinleştirir veya devre dışı bırakır.

Parola Oluştur

4 haneli şifreyi değiştirir. Varsayılan PIN “0 0 0 0”dır.

Ülke olarak Fransa seçilmesi durumunda, şifre ‘0’, ‘0’, ‘0’, ‘0’ değil, ‘1’, ‘2’, ‘3’, ‘4’tür.

Fransa’nın ülke olarak seçilmesi durumunda şifre 0’, ‘0’, ‘0’, ‘0’ olarak atanamaz.

Şifrenizi unutursanız, uzaktan kumanda kontrol ahizesinde ‘0’, ‘3’,‘2’, ‘5’ tuşlarına basın.

Kanalı Bloke

Etme

Ebeveyn Rehberi

(Yalnızca Dijital

Modda)

Yeşil düğmeye basılarak çocuklar için uygun olmayan içeriklerin bulunduğu programlar engellenir.

Engellenen programların önünde Kilit simgesi görünür. Bu programlar seçilebilir, ancak ekran boş görünür ve ses kapatılır.

Engellenen bir kanalı izlemek için, şifreyi girin.

Bu fonksiyonu,

Kilit Sistemi

Açık

” konumunu seçerek kullanabilirsiniz.

Bu işlev, yayın yapan istasyondan gelen bilgiye göre çalışır. Böylece sinyal bilgisi doğru değilse, bu fonksiyon çalışmaz.

Bu menüye erişim için bir şifre gerekir.

Bu cihaz, cihazı kapattığınızda bile, en son ayarlanmış olan opsiyonu anımsayacak şekilde programlanmıştır.

Ayarlanan derecelendirme sınırına göre, yetişkinlerin izleyebileceği bazı TV programlarını çocukların izlemesini önler.

Engellenen bir programı izlemek için parola girin.

Derecelendirme ülkeye göre değişebilir.

Giriş Bloğu

Tuş Kilidi

Giriş kaynaklarını engeller.

Bu fonksiyonu,

Kilit Sistemi

Açık

” konumunu seçerek kullanabilirsiniz.

TV üzerindeki düğmeleri kilitler veya kilidini açar.

78

AYARLARIN ÖZELLEŞTİRİLMESİ

OPSİYON ayarları

y y

Dil

1

Ana menülere erişmek için

Home

düğmesine basın.

2

OPSİYON

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın

.

3

İstediğiniz ayar veya opsiyona geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

- Önceki seviyeye dönmek için,

BACK

(Geri) düğmesine basın.

4

Tamamladığınızda,

EXIT

(Çıkış) düğmesine basın.

Mevcut genel ayarlar aşağıda açıklanmıştır.

Ayar

OPSİYON

Kaydır

OK

Dil(Dil)

Ülke

Krallık)

: UK(Birleşik

Devre Dışı Bırakılmış Yardım

ISM Metodu

Fabrika Ayarları

Kimliği Ayarla

Mod Ayarı

Açıklama

Görüntü ya da ses için bir dil seçer.

Opsiyon

Menü Dili (Language)

Ses Dili

İstediğiniz dili seçin.

Ses işlevi, tercih edilen dilin seçimine izin verir.

Seçilen konuşma dilinde ses verisi yayınlanmazsa varsayılan dil duyulur.

Ekran

N.A

Ses Dili OSD Bilgileri

Durum

Kullanılamaz

MPEG Ses

Dolby Dijital Ses

“Görme Engelliler” için Ses

“İşitme Engelliler” için Ses

Dolby Dijital Plus Ses

HE-AAC

HE-AAC Ses

: Normal

: 1

: Ev Kullanımı

Altyazı Dili İki veya daha fazla altyazı dili yayınlanıyorsa Altyazı işlevini kullanın.

Seçilen dilde altyazı verisi yayınlanmazsa varsayılan dildeki altyazı görüntülenir.

Altyazı Dili OSD Bilgileri

Ekran

N.A

Durum

Kullanılamaz

Teletext Altyazısı

“İşitme Güçlüğü Çekenler” için

Altyazı

Metin Dili Dijital mod içerisinde, iki veya daha fazla dilde Metin yayınlanması durumunda Metin dili fonksiyonunu kullanın. Seçili dilde teletext verileri yayınlanmıyorsa, varsayılan Metin dili görüntülenecektir.

NOT y y y cil kategoride seçebilirsiniz.

y görüntülenebilir.

y y dışarı verebilir.

AYARLARIN ÖZELLEŞTİRİLMESİ

79

Ülke

Ayar Açıklama

İstenen ülkeyi seçer.

NOT y y munda veya OSD’de (Ekran Üstü Gösterim) zaman aşımı olması durumunda, kurulum

menüsü, kurulumu tamamlamadığınız sürece TV'yi her açtığınızda görüntülenecektir.

y y bilir ve teletext çalışırken bazı sorunlar meydana gelebilir.

y y

CI (Ortak Arabirim) fonksiyonu, ülke yayın şartlarına göre geçerli olmayabilir.

y y y y

dijital yayın şartlarına bağlı olarak çalışmayabilir.

y y y y da yayınlanan programları izlemek mümkün olabilir ancak bazı DTV fonksiyonları doğru

çalışmayabilir.

(

Devre Dışı Bırakılmış Yardım

(Yalnızca Dijital

Modda)

ISM Metodu

TV)

Güç Göstergesi

(

Yalnızca LCD/LED

LCD TV)

Bilgi Servisi

(yalnızca İrlanda için.)

Opsiyon

İşitme Eng. Bu fonksiyon, işitme engelliler içindir.

Ses Tanımı Bu işlev görme engellilere yöneliktir ve temel ses özelliklerine ek olarak, bir TV programındaki geçerli durumu anlatan sesli açıklama sağlar.

Ses Tanımı Açık

olarak seçildiğinde, temel yayın sesi ve Ses Tanımı

özelliği, yalnızca SesTanımı içeren programlar için sağlanır.

Ses Ses Tanımı ses seviyesini değiştirir

Bip

Ekranda uzun süre görüntülenen donmuş veya sabit bir resim, görüntüyü değiştirseniz dahi hayalet bir görüntü kalmasına neden olacaktır. Uzun süre boyunca sabit bir görüntünün ekranda kalmasından kaçının.

Opsiyon

Ses Tanımı bilgisine sahip bir program seçildiğinde "bip" sesiyle uyarır

Beyaz Yıkama (Yapışan görüntüyü temizleme)

Orbiter (Yer Değiştirici)

Beyaz yıkama kalıcı görüntüleri ekrandan siler.

Not: Yoğun bir kalıcı görüntünün Beyaz Yıkama ile tamamen temizlenmesi imkansız olabilir.

Orbiter, hayalet görüntülerin oluşmasını önleyebilir. Bununla birlikte, yapılacak en iyi şey herhangi bir görüntünün ekranda sabit kalmasına izin vermemektir. Ekrandaki görüntünün sabit kalmaması için, ekran her 2 dakikada bir hareket eder.

Colour Wash (Renk Yıkama)

Ekran biraz oynadığında ve beyaz desen dönüşümlü olarak gösterildiğinde oluşan renk bloğu. Geçici ardıl görüntü kaldırılırken ve renk deseni çalışırken ortaya çıkan ardıl görüntüyü hissetmek zordur.

TV üzerindeki gösterge ışığının açılıp kapanmasını ayarlar.

3D mode'u seçerseniz, Güç göstergesi otomatik kapatılır.

Opsiyon

Bekleme Işığı

Güç Işığı

Bekleme modunda gösterge ışığının açılıp kapanmasını ayarlar.

Gücü açtığınızda gösterge ışığının açılıp kapanmasını ayarlar.

Bu işlev, her ikisi de aynı anda sunuluyorsa, kullanıcıların MHEG (Dijital Teletext) ile teletext arasında seçim yapmasına olanak sağlar.

80

AYARLARIN ÖZELLEŞTİRİLMESİ

Ayar Açıklama

Fabrika Ayarları

Bu işlev bütün ayarları başlatma durumuna getirir.

NOT y y

konumunda, şifrenizi unutursanız, uzaktan kumanda ahizesinde ‘0’, ‘3’,

‘2’, ‘5’ düğmelerine basın.

Kimliği Ayarla

Mod Ayarı

Bağlanan cihazlara bir ID ekler

Varsayılan seçim “

Ev Kullanımı

”dır. Ev ortamınıza en uygun görüntü kalitesi için TV’yi “

Ev Kullanımı

” moduna ayarlamanızı öneririz.

Opsiyon

Ev Kullanımı Ev ortamı için bunu seçer.

Mağaza Demosu

Demo Modu

Satış ortamı için bunu seçer.

TV'ye özgü özelliklerin gösterilmesini ayarlar. Demo modunu, Ses ve

Sessiz düğmeleri dışında herhangi bir düğmeye basarak iptal edebilirsiniz.

NOT y y

Ev Kullanımı

modunda

Demo Modu

kullanılamaz.

y y

Mağaza Demosu

modunda,

Demo Modu

otomatik olarak

Açık

y olarak ayarlıdır.

y

Mağaza Demosu

modunda

Demo Modu Kapalı

olarak ayarlandığında,

Demo Modu

çalışmaz ve yalnızca ekran sıfırlanır.

y y

Demo Modunda

5 dakika durduktan sonra, ekran otomatik olarak sıfırlanır.

AYARLARIN ÖZELLEŞTİRİLMESİ

81

AĞ Ayarları

y y

(Modele bağlı olarak)

1

Ana menülere erişmek için

Home

düğmesine basın.

2

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın

.

3

İstediğiniz ayar veya opsiyona geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

- Önceki seviyeye dönmek için,

BACK

(Geri) düğmesine basın.

4

Tamamladığınızda,

EXIT

(Çıkış) düğmesine basın.

Mevcut ağ ayarları aşağıda açıklanmıştır.

Ağ Ayarları

Ağ Durumu

Ayar

Ağ ayarlarını yapılandırır (Bkz s.53).

Ağ durumunu görüntüler (Bkz s.54).

Açıklama

Ağ Ayarları

Ağ Durumu

: Kablolu

: İnternet bağlı

Kaydır OK

82

BAĞLANTILARIN YAPILMASI

BAĞLANTILARIN YAPILMASI

TV'ye çeşitli harici cihazlar bağlayın ve bir harici cihaz seçmek için giriş modlarına geçin. Harici cihaz bağlantısı hakkında daha fazla bilgi için, cihazla birlikte verilen kılavuza bakın.

Kullanılabilir harici cihazlar şunlardır: HD alıcılar, DVD oynatıcılar, VCR'ler, ses sistemleri, USB depolama aygıtları, PC, oyun cihazları ve diğer harici cihazlar.

NOT y y

DVD kaydedici ya da VCR üzerinden TV'ye bağlandığından emin olun. Kayıt hakkında daha fazla bilgi için, bağlanan cihazla birlikte verilen kılavuza bakın.

y y y y

BAĞLANTILARIN YAPILMASI

83

Bağlantıya genel bakış

TV arka paneline çeşitli harici cihazlar bağlayın.

1

Aşağıdaki şekilde gösterildiği gibi TV'nize bağlamak istediğiniz bir harici cihaz bulun.

2

Harici cihazın bağlantı tipini kontrol edin.

3

Uygun gösterime gidin ve bağlantı ayrıntılarını kontrol edin.

HD Alıcı DVD VCR

HDMI – Bkz s.84

DVI – Bkz s.84

Komponent – Bkz s.84

Kompozit –Bkz s.86

Hoparlör

Dijital – Bkz s.87

PC

HDMI – Bkz s.86

DVI – Bkz s.86

RGB – Bkz s.86

y y

NOT

HDMI – Bkz s.84

DVI – Bkz s.84

Komponent – Bkz s.84

Kompozit – Bkz s.86

Euro Scart – Bkz s.85

Kompozit – Bkz s.86

Euro Scart – Bkz s.85

USB

Bellek –

Bkz s.88

Bellek kartı okuyucusu

– Bkz s.88

Oyun cihazı

HDMI – Bkz s.84

Komponent – Bkz s.84

Kompozit – Bkz s.86

84

BAĞLANTILARIN YAPILMASI y y

ile ilgili bu bölümde, temel olarak 50/60PZ55** modellerinin şemaları kullanılır.

y y lir.

HD alıcı, DVD ya da VCR oynatıcı bağlama

TV'ye bir HD alıcı, DVD ya da VCR oynatıcı bağlayın ve uygun bir giriş modu seçin.

HDMI bağlantısı

Harici cihazdan TV'ye dijital video ve ses sinyalleri gönderir. Harici cihaz ve TV'yi aşağıdaki şekilde gösterildiği gibi HDMI kablosuyla bağlayın.

DVI - HDMI bağlantısı

Harici cihazdan TV'ye dijital video sinyalleri gönderir. Harici cihaz ve TV'yi aşağıdaki şekilde gösterildiği gibi DVI-HDMI kablosuyla bağlayın. Ses sinyali göndermek için, bir ses kablosu bağlayın.

NOT y y y ses sinyallerini eş zamanlı olarak alabilir.

y teklemiyorsa, çıkış çözünürlüğünü uygun biçimde ayarlamanız gerekir.

y y losu olduğunu kontrol edin. HDMI kabloları

Yüksek Hızlı HDMI Kablosu değilse, ekranda titreşim oluşabilir veya ekran görüntüsü olmayabilir. Lütfen Yüksek Hızlı HDMI

Kablosu kullanın.

Komponent bağlantısı

Harici cihazdan TV'ye analog video ve ses sinyalleri gönderir. Harici cihaz ve TV'yi aşağıdaki şekilde gösterildiği gibi komponent kablosuyla bağlayın.

BAĞLANTILARIN YAPILMASI

85

Euro Scart bağlantısı

Harici cihazdan TV setine video ve ses sinyalleri gönderir. Harici cihaz ve TV setini aşağıdaki şekilde gösterildiği gibi Euro Scart kablosuyla bağlayın.

Görüntüleri aşamalı tarama ile görüntülemek için,

Euro Scart kablosunu kullandığınızdan emin olun.

(Yalnızca Plazma TV)

(Yalnızca LCD TV/LED LCD TV)

Çıkış

Tip

Geçerli giriş modeli

Dijital TV

Analogue TV, AV

Komponent / RGB

HDMI

AV1

(TV Çıkışı

1

)

X

Analog TV

Analog TV

Analog TV

AV2

(Monitör Çıkışı

2

)

X

X

O

O

1 TV Çıkışı: Analog TV sinyalleri oluşturur.

2 Monitör Çıkışı: Mevcut ekran görüntüsünü sağlar.

Çıkış

Tip

Geçerli giriş modeli

Dijital TV

Analogue TV, AV

Komponent / RGB

HDMI

AV1

(TV Çıkışı

1

Dijital TV

Analog TV

Analog TV

Analog TV

)

1 TV Çıkışı: Analog TV veya Dijital TV sinyal çıkışları

NOT y y y korumalı olmalıdır.

y

TV çıkış sinyallerinin SCART kablosu aracılığıyla çıkışı sağlanamaz.(Yalnızca 3D modeller)

NOT y y y korumalı olmalıdır.

y

Monitör çıkış sinyallerinin SCART kablosu aracılığıyla çıkışı sağlanamaz.(Yalnızca 3D y modeller) y

3D modunu açık olarak ayarladığınızda, monitör çıkış sinyallerinin SCART kablosu aracılığıyla çıkışı sağlanamaz ve kayıt yapılamaz.(Yalnızca 3D modeller)

86

BAĞLANTILARIN YAPILMASI

Kompozit bağlantı

Harici cihazdan TV'ye analog video ve ses sinyalleri gönderir. Harici cihaz ve TV'yi aşağıdaki şekilde gösterildiği gibi kompozit kabloyla bağlayın.

DVI - HDMI bağlantısı

PC'nizden TV'ye dijital video sinyali gönderir. PC ve TV'yi aşağıdaki şekilde gösterildiği gibi DVI-

HDMI kablosuyla bağlayın. Ses sinyali göndermek için, bir ses kablosu bağlayın.

NOT y y ses kablosunu, TV’nin

Audio L/MONO

(SES SOL/MONO) girişine bağlayın.

PC’ye Bağlama

NOT y y bağlantısıyla kullanılması önerilir.

HDMI bağlantısı

PC'nizden TV'ye dijital video ve ses sinyalleri gönderilir. PC ve TV'yi aşağıdaki şekillerde gösterildiği gibi HDMI kablosuyla bağlayın.

RGB Bağlantısı

PC'nizden TV'ye analog video sinyali gönderir. PC ve TV'yi aşağıdaki şekilde gösterildiği gibi verilen

D-sub 15 pin sinyal kablosuyla bağlayın. Ses sinyali göndermek için, bir ses kablosu bağlayın.

BAĞLANTILARIN YAPILMASI

87

NOT y y ekranında kalmasından kaçının. Sabit görüntü ekranda kalıcı iz bırakabilir; mümkün y olduğunca ekran koruyucu kullanın.

y kontrast veya parlaklık ile ilgili parazit olabilir. Bu durumda net bir görüntü elde edene dek PC modunu başka bir çözünürlüğe ayarlayınız veya yenileme hızını değiştiriniz veya menüden parlaklık ve kontrast ayarlarını değiştirin. PC grafik kartının yenileme hızı değiştirilemiyorsa, PC grafik kartını değiştiriniz veya PC grafik kartının üreticisine danışın.

y y y yon giriş dalga biçimi ayrıdır.

y

Hz (42/50PT****, 42/50PW****,

22/26/32LK33**, 19/26/32LV25**,

19/22LV23** hariç), 1024x768, 60

Hz(Yalnızca 42/50PT****, 42/50PW****)

1360 x768, 60 Hz(Yalnızca 22/26/32LK33**,

kullanılmasını öneririz, böylece en iyi resim kalitesi y sağlanacaktır.

y kablosunu TV’nin RGB (PC) portuna veya

PC’nin HDMI çıkış portuna bağlı olan sinyal kablosunu TV üzerindeki HDMI IN (veya

HDMI/DVI IN) portuna bağlayın.

y y

PC’nin ses çıkış kablosunu TV’nin Ses girişine bağlayın. (Ses kabloları TV’ye dahil edilmemiştir).

y y

Eğer ses kartı kullanıyorsanız, PC’nin sesini istenen şekilde ayarlayın.

y y dijital hem analog RGB çıkışı vermiyorsa,

PC çıkışını TV’de göstermek için RGB veya

HDMI IN (veya HDMI/DVI IN)’den sadece birini bağlayın.

y y modu video kartına bağlı olarak çalışmayabilir.

y y yorsanız, ekranda parazitlenme olabilir. 5 metreden daha kısa kablo kullanmanızı

öneririz. Bu en iyi görüntü kalitesini sağlar.

Ses sisteminin bağlanması

Dahili hoparlör yerine harici bir ses sistemi kullanın.

NOT y y kullanırsanız, TV hoparlörü özelliğini

kapalı olarak ayarlayın (Bkz s.74).

Dijital optik ses bağlantısı

TV'den harici cihaza dijital ses sinyali gönderir.

Harici cihaz ve TV'yi aşağıdaki şekilde gösterildiği gibi optik ses kablosuyla bağlayın.

NOT y y mayınız. Lazer ışınına bakmak görmenize zarar verebilir.

88

BAĞLANTILARIN YAPILMASI

Kulaklık bağlantısı

(42/50PT25**, 50/60PV25**, 42/50PT35**,

50PV35**, 50/60PZ25**, 42/50PW45**,

50/60PZ55**, 42/50PT45** hariç)

TV'den harici cihaza kulaklık sinyali gönderir. Harici cihaz ve TV'yi aşağıdaki şekilde gösterildiği gibi kulaklıkla bağlayın.

USB’ye Bağlama

TV’ye USB flaş bellek, harici sabit disk ya da

USB bellek kartı okuyucu gibi bir USB depolama aygıtı bağlayın ve çeşitli multimedya dosyalarını kullanmak için Medyalarım menüsüne gidin. Bkz.

“USB depolama aygıtlarına bağlanma” s.55 ve bkz.

“Dosyaları Tarama” s.56 .

veya

NOT y y y nılması ile işlevlerini yerine getiremez.

y

MODE değişikliği yapılması halinde, değişiklik video’ya uygulanır ancak audio’ya y uygulanmaz.

y y ğunda etkin değildir.

y y y y mW y

CI Modülü bağlama

Dijital TV modunda şifreli (paralı) servisleri görüntüler.

Bkz s.38.

NOT

Gösterildiği gibi bu noktayı kontrol edin ve CI Modülünü takın. y y ru yönde takıldığından emin olun. Modül doğru takılmadığında, TV’nin ve PCMCIA kart yuvasının zarar görmesine neden olabilir.

BAĞLANTILARIN YAPILMASI

89

SIMPLINK bağlantısı

HDMI-CEC üzerinden HDMI kablosuyla bağlı AV cihazını çalıştırmak ve kontrol etmek için TV uzaktan kumandasını kullanın. TV'niz yalnızca HDMI-

CEC'i destekleyen cihazlarla çalışır.

HDMI kablosunun bir ucunu TV'nin arka tarafındaki HDMI/DVI IN ya da HDMI IN terminaline, diğer ucunu da SIMPLINK cihazına bağlayın.

Kablosuz harici çıkışta, SIMPLINK işlevi desteklenmez.

NOT y y y yorsa, SIMPLINK özelliği kullanılamaz.

y

*CEC fonksiyonuna sahip Yüksek Hızlı

HDMI Kablosu kullanılmalıdır. (*CEC:

Tüketici Elektronik Kontrolü).

No.

Açıklama

1

Daha önce izlenen TV kanalını görüntüler.

2

Disk oynatır. Birden fazla disk olduğunda, diskin başlığı ekranın alt kısmında görünür.

3

Bağlanan VCR'yi kontrol eder.

4

5

HDD kayıtlarını oynatma: HDD’de depolanan kayıtları kontrol eder.

Ev sin, sist. hoparlörü ses çıkışı veya TV ses

çıkışı: Ses çıkışını, Ev sin. sist. hoparlörü ve TV hoparlörü arasında değiştirir.

- Seçili cihazın önünde bir onay işareti görünür.

- Mevcut cihazlar parlak renkte görünür.

- Mevcut olmayan cihazlar gri renkte görünür.

SIMPLINK özelliğinin etkinleştirilmesi

1

SIMPINK menülerine erişmek için SIMPLINK düğmesine basın.

2

Açık

öğesine geçmek için Gezinme düğmelerine basın.

3

Cihazlardan birine geçmek için gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

y y

3

4

1

2

5

OK Çıkış

◄ Açık ►

TV İzleme

DISC

VCR

Hoparlör

TV Hoparlörü

Seçilen Cihaz

Herhangi bir cihaza bağlı değilken (gri olarak görünür.)

Bir cihaz bağlı iken (Parlak renkte görünür.)

4

Seçilen AV cihazını kontrol edin.

-

Doğrudan Oynatma

: AV cihazlarını TV’ye bağladıktan sonra, herhangi bir ilave ayara gerek olmaksızın cihazları doğrudan kontrol edebilir ve medya oynatabilirsiniz.

-

AV cihazı seçme

: TV'ye bağlanan AV cihazlarından birini seçmenizi sağlar.

-

Disk oynatma

: Gezinme düğmeleri,

OK

,

ve

düğmelerine basarak bağlanan AV cihazlarını kontrol edin.

-

Tüm cihazları kapatma

: TV'yi kapattığınızda, bağlı olan cihazların tümü kapanır.

-

Ses çıkışına geçme

: Kolayca ses çıkışına geçmenizi sağlar.

-

Senkronize Güç açma

: HDMI terminaline bağlı

SIMPLINK fonksiyonlu cihaz çalışmaya bağladığında, TV otomatik olarak açılacaktır.

NOT y y rak değiştirirseniz, devam eden SIMP-

LINK fonksiyonu duracaktır.

y y seçerseniz, ses çıkışı otomatik olarak ev sin. sist. hoparlörüne geçer ve TV hopary lörü kapanır.

y

TV'den gelen sesi çalmazsa, TV'nin arkasındaki DİJİTAL SES ÇIKIŞI terminalini bir optik kablo ile SIMPLINK cihazının arkasındaki DİJİTAL SES GİRİŞİ terminaline bağlayın.

90

TELETEXT

TELETEXT

y y

Teletext, pek çok TV istasyonunun ücretsiz olarak sunduğu bir yayın hizmetidir ve haberler, hava durumu, televizyon programları, hisse fiyatları ve diğer pek çok konuda son dakika bilgileri sağlar.

Bu TV'nin teletext çözücüsü (dekoder) SIMPLE

(BASİT) , TOP (ÜST) ve FASTEXT (HIZLI metin) sistemleriyle uyumludur. BASİT (standart teletext)

, ilgili sayfa numarasının doğrudan girilmesiyle se-

çilen sayfaları içerir. ÜST ve HIZLI metin, teletext bilgilerinin seçilmesini çabuklaştıran ve kolaylaştıran daha yeni yöntemlerdir.

Üst Metin

Kullanıcı kılavuzu ekranının en alt kısmında, kırmızı, yeşil, sarı ve mavi olmak üzere dört alan gösterilir. Sarı alan bir sonraki grubu, mavi alan bir sonraki bloğu belirtir.

Blok / Grup / Sayfa Seçimi

1

Mavi tuşla bloktan bloğa ilerleyebilirsiniz.

2

Otomatik olarak bir sonraki bloğa geçecek şekilde, bir sonraki gruba ilerlemek için sarı tuşu kullanın.

3

Otomatik olarak bir sonraki gruba geçecek şekilde, var olan bir sonraki sayfaya ilerlemek için yeşil tuşu kullanın.

4

Alternatif olarak

P

^

düğmesi de kullanılabilir. olarak

P v

düğmesi de kullanılabilir.

Açma/Kapama

Teletext'e geçmek için

TEXT

düğmesine basın.

Görüntülenen ilk veya son sayfa ekranda belirir.

İki adet sayfa numarası, TV istasyon ismi, tarih ve zaman ekran başlığında belirir. İlk sayfa numarası, seçiminizi, ikinci sayfa numarası o anda ekranda gösterilen sayfayı belirtir.

Teletext'i kapatmak için

TEXT

düğmesine basın.

Bir önceki mod yeniden belirir.

Doğrudan Sayfa Seçimi

BASİT teletext modunda olduğu gibi ÜST modunda, bir sayfayı

SAYI tuşlarıyla üç basamaklı numarasını girerek seçebilirsiniz.

Basit Metin

Sayfa seçimi

1

İstenen sayfanın numarasını üç basamaklı olarak sayı tuşlarıyla girin. Bu sırada yanlış bir rakam girerseniz, önce üç basamaklı sayıyı tamamlayıp, daha sonra doğru sayfa numarasını girin.

2

Bir önceki veya bir sonraki sayfayı seçmek için P

düğmesi kullanılabilir.

TELETEXT

91

Hızlı metin

Teletext sayfaları ekranın alt kısmında bir şerit boyunca renklerle kodlanmıştır ve sayfaya karşılıkgelen renkli tuşa basılarak seçilebilirler.

Sayfa seçimi

1

T.OPT

(T Opsiyonu) düğmesine basın ve Gezinme düğmeleriyle menüsünü seçin. Dizin sayfasını görüntüleyiniz.

2

Ekranın alt kısmındaki şerit boyunca renklerle kodlanmış olan sayfaları, ilgili renkteki düğmelere basarak seçebilirsiniz.

3

HIZLI METİN teletext modunda da BASİT teletext modunda olduğu gibi, bir sayfayı SAYI tuşlarıyla üç basamaklı numarasını girerek seçebilirsiniz.

4

Bir önceki veya bir sonraki sayfayı seçmek için P

düğmesi kullanılabilir.

Özel Teletext Fonksiyonu

T. OPT

(T Opsiyonu) düğmesine basın ve sonra

Gezinme düğmeleriyle

Metin Opsiyonu

menüsünü seçin.

Metin Seçeneği

Dizin

Saat

Tut

Göster

Güncelle

Dil

Kapat

Saat

Bir TV programını izlerken, ekranın sağ üst köşesinde saati görüntülemek için bu menüyü seçiniz.

Teletext modunda, bir alt sayfa numarası seçmek için bu tuşa basınız. Alt sayfa numarası ekranın en altında görünür. Alt sayfayı ekranda tutmak veya değiştirmek için Kırmızı/Yeşil,

< >

veya SAYI tuşlarına basın.

ꕀ Tut

Bir teletext sayfası 2 ya da daha fazla alt sayfayı içerdiğinde meydana gelen otomatik sayfa değişikliğini durdurur.

Alt sayfa sayısı ve o anki alt sayfanın hangisi olduğu, genellikle ekranda zaman’ın altında gösterilir. Bu menü seçildiğinde ekranın sol üst köşesinde durdurma sembolü görünür ve otomatik sayfa değişikliği etkisiz hale gelmiş olur.

ꔽ Göster

Bilmece veya bulmaca çözümleri gibi gizlenmiş bilgileri görmek için bu menüyü seçin.

Güncelle

Yeni bir teletext sayfası beklerken TV görüntüsünü gösterir. Görüntü, ekranın sol üst köşesinde belirecektir. Güncellenmiş sayfa bulunduğunda görüntü sayfa numarasına dönüşecektir.

Güncellenmiş teletext sayfasını görüntülemek için tekrar bu menüyü seçin.

Dil (Modele bağlı olarak.)

Dijital modda, şu anda mevcut olan dil bilgilerini görüntüleyerek istediğiniz Teletext dilini değiştirebilirsiniz.

ꔻ Dizin

Her bir dizin sayfasını seçer.

NOT y y

T. OPT

(T Opsiyonu) düğmesi çalışmaz.

92

DİJİTAL TELETEXT

DİJİTAL TELETEXT

y y

TV, metin, grafik, vb. gibi farklı açılardan oldukça geliştirilmiş dijital teletext'e erişim sağlar. Bu dijital teletext, dijital teletext yayını yapan özel dijital teletext servislerine ve belirli servislere erişebilir.

Dijital serviste teletext

Dijital servis içerisinden teletext

1

Dijital teletext yayını yapan bir dijital servis seçmek için sayısal tuşlara ya da

P

düğmesine basın.

2

Dijital teletext'teki göstergeleri izleyin ve

TEXT

,

OK (Tamam), Gezinme düğmeleri

,

Kırmızı

,

Yeşil

,

Sarı

,

Mavi

ya da

SAYI

vb. tuşlarına basarak sonraki adıma geçin.

3

Dijital teletext servisini değiştirmek için, sayısal tuşlar veya

P

düğmesi ile farklı bir servis seçin .

1

Dijital teletext yayını yapan bir dijital servis seçmek için sayısal tuşlara ya da

P

düğmesine basın.

2

Teletext'e geçmek için

TEXT

düğmesi veya renkli düğmeye basın.

3

Dijital teletext'teki göstergeleri izleyin ve

OK

(Tamam), Gezinme düğmeleri

,

Kırmızı

,

Yeşil

,

Sarı

,

Mavi

ya da

SAYI

vb. tuşlarına basarak sonraki adıma geçin.

4

Dijital teletext'i kapatıp

TV

izlemeye geri dönmek için

TEXT

ya da renkli düğmeye basın.

Bazı servisler, Kırmızı düğmeye basarak metin servislerine erişmenize olanak tanıyabilir.

BAKIM

93

BAKIM

Yüksek performansı korumak ve ürünün kullanım ömrünü uzatmak için TV'nizi düzenli olarak güncelleyin ve temizleyin.

TV'nizin temizlenmesi

DİKKAT y y y y mesini önlemek için güç kablosunu duvar prizinden çekin.

Ekran ve çerçeve

Tozu ve hafif kirleri temizlemek için, yüzeyi kuru, temiz ve yumuşak bir bezle silin.

Ağır kirleri temizlemek için, yüzeyi temiz su veya hafif deterjana batırılmış bir bezle silin. Ardından hemen kuru bir bezle silin.

DİKKAT y y y bastırmayın ve vurmayın.

y

çünkü bu maddeler ekran yüzeyine zarar verebilir ve renk solmalarına neden olabilir.

Kabin ve sehpa

Tozu ve hafif kirleri temizlemek için, kabini kuru, temiz ve yumuşak bir bezle silin.

Ağır kirleri temizlemek için, kabini temiz su veya az miktarda hafif deterjan içeren suya batırılmış bir bezle silin. Ardından hemen kuru bir bezle silin.

DİKKAT y y y dana gelebilir.

y

Güç kablosu

Güç kablosunda biriken toz ve kirleri düzenli olarak temizleyin.

94

BAKIM

TV ekranınızın “Yanması” ya da “Görüntü yanmasını” önleme

y y rüntü bozukluğu meydana gelir. Bu “görüntü yanması” ya da “ekran yanması” olup garanti kapsamına girmez.

y y y ması meydana gelebilir.

y kaçının (LCD için 2 saat veya üzeri,

Plazma TV için 1 saat veya üzeri).

SORUN GİDERME

95

SORUN GİDERME

Genel

TV uzaktan kumandayla kontrol edilemiyor.

Sorun

Görüntü ve ses gelmiyor.

TV açıldığında görüntü yavaş yavaş oluşuyor.

Harici cihazlar bağlanamıyor.

TV aniden kapanıyor.

Çözünürlük

y y y y y y edin ( y y y y y y

ile , ile ).

y y birkaç dakika içinde belirmezse, TV'nin fişini 30 saniye süreyle çekin ve tekrar deneyin. Görüntü hala belirmezse, bölgenizdeki yetkili servis merkeziyle temasa geçin.

y y

Bağlantıya genel bakış

) bölümüne bakın ve harici bir cihaz bağlayın.

y y y y

“ edin. y

Uyuma Zamanı

” (Bkz s.77) bölümüne bakın.

(22/26/32LK335C, 32/37/42LK455C, 19/22/26/32LV255C, 32/37/42/47LV355C,

32/37/42LK469C, 32/37/42/47LV369C, 22/26/32LK336C, 32/37/42LK456C hariç)

) bölümüne bakın.

y

TV açıkken sinyal yoksa, TV 15 dakika sonra otomatik olarak kapanacaktır.

Ses

Sorun

Görüntü var, ancak ses gelmiyor.

Hoparlörlerden biri parazit yapıyor ya da ses vermiyor .

Çözünürlük

y y

+

veya

-

tuşuna basın.

y y

(Sessiz) düğmesine basarak sesin sessiz modda olup olmadığını konty y rol edin.

Diğer kanallara ilerleyin. Yayınla ilgili bir sorun olabilir.

y y y y farklı bir sese neden olabilir.

Ürünle ilgili bir sorun yoktur.

96

SORUN GİDERME

Video

Sorun

Görüntü siyah-beyaz görüntüleniyor ya da renk kalitesi düşüyor.

Çözünürlük

y y y

RESİM

menüsünden (Bkz s.67) renk ayarını yapın.

y

Bu ürünle diğer elektronik ürünler arasındaki yeterli mesafeyi koruyun.

y y

Diğer kanallara ilerleyin. Yayınla ilgili bir sorun olabilir.

y y

Elektrikli alet veya araç gibi bir parazit olup olmadığını kontrol edin.

Yatay ve dikey çubuklar beliriyor ve görüntü bulanıklaşıyor

Görüntüde çizgiler ya da çubuklar var

Ürün kapatıldığında görüntü sonrası

(hayalet görüntüler) beliriyor y y

Anteni kontrol edin ya da anteni uygun yöne çevirin.

y y

Pikseller, sabit bir görüntünün uzun süre görüntülenmesinden dolayı hasar görmüştür (görüntü yanması). Ekran üzerinde, piksellerin hasar görmesini

önlemek için bir ekran koruyucu kullanın.

y y

RESİM

) parlaklığı ve kontrastı ayarlayın.

Güç açık ancak ekran aşırı koyu görünüyor.

Ekranda “Sinyal Yok” mesajı görünüyor.

Ekranda siyah noktalar görünüyor.

Ekran ofseti yanlıştır.

y y

Sinyal kablosunun TV ve ürünler arasında düzgün bir şekilde bağlanıp bağlany y madığını kontrol edin.

Şeçilen giriş kaynağını

INPUT

(Giriş) düğmesine basarak kontrol edin.

y y

Panelin karakteristiklerine özgü olarak ekranda birkaç piksel kırmızı, yeşil, beyaz ya da siyah olarak görünebilir. Bu normal bir durumdur.

y y y

RESİM

menüsünden (Bkz s.67) konum ayarını yapın.

y

Video kart çözünürlüğünün ve frekansın cihaz tarafından desteklenip desteklenmediğini kontrol edin. Frekans aralık dışındaysa, harici cihazda ekran ayarlarını kullanarak önerilen çözünürlüğe ayarlayın.

y y

Video kablosu bağlantılarını kontrol edin.

Ekranın arkaplanında ince çizgiler görünüyor.

Yatay parazitler meydana geliyor ve karakterler bulanık görünüyor.

y y

RESİM

menüsünden faz ayarını yapın. “

EKRAN

) bölümüne bakın.

Bazı kanallarda yayın alımı düşüyor y y

Diğer kanallara ilerleyin. Yayınla ilgili bir sorun olabilir.

y y

İstasyon sinyali zayıf olabilir. Anteni uygun yöne çevirin.

y y

Elektrikli alet veya araç gibi bir parazit olup olmadığını kontrol edin.

TEKNİK ÖZELLİKLER

97

TEKNİK ÖZELLİKLER

Boyutlar

MODELLER

(G x Y x D)

Ağırlık

Boyutlar

Ağırlık

Boyutlar

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

(G x Y x D)

(G x Y x D)

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

42PT25**

42PT250-ZA / 42PT250N-ZA

42PT250A-ZA / 42PT250K-ZA

42PT250-ZG, 42PT250N-ZG

42PT250A-ZG, 42PT250K-ZG

987,6 mm x 662,8 mm x 230,5 mm

987,6 mm x 608,9 mm x 52,5 mm

21,4 kg

19,9 kg

50PV25**

50PV250-ZA / 50PV250N-ZA

50PV250A-ZA / 50PV250K-ZA

1171,9 mm x 770,9 mm x 289,8 mm

1171,9 mm x 712,2 mm x 52,5 mm

29,8 kg

27,5 kg

42PT35**

50PT25**

50PT250-ZA / 50PT250N-ZA

50PT250A-ZA / 50PT250K-ZA

50PT250-ZG / 50PT250N-ZG

50PT250A-ZG / 50PT250K-ZG

1171,9 mm x 770,9 mm x 289,8 mm

1171,9 mm x 712,2 mm x 52,5 mm

29,5 kg

27,2 kg

60PV25**

60PV250-ZA / 60PV250N-ZA

60PV250A-ZA / 60PV250K-ZA

1390,8 mm x 905,2 mm x 334,7 mm

1390,8 mm x 835,5 mm x 52,5 mm

42,6 kg

38,5 kg

50PT35**

42PT350-ZD / 42PT350N-ZD

42PT350A-ZD / 42PT350K-ZD

42PT351-ZC / 42PT351A-ZC

42PT351N-ZC / 42PT351K-ZC

42PT352-ZB / 42PT352A-ZB

42PT352N-ZB / 42PT352K-ZB

42PT353-ZA / 42PT353A-ZA

42PT353N-ZA / 42PT353K-ZA

42PT350-ZK / 42PT350N-ZK

42PT350A-ZK / 42PT350K-ZK

42PT351-ZJ / 42PT351A-ZJ

42PT351N-ZJ / 42PT351K-ZJ

42PT352-ZH / 42PT352A-ZH

42PT352N-ZH / 42PT352K-ZH

42PT353-ZG / 42PT353A-ZG

42PT353N-ZG / 42PT353K-ZG

991,8 mm x 667,0 mm x 230,5 mm

991,8 mm x 613,8 mm x 52,5 mm

21,5 kg

20,0 kg

50PV35**

50PT350-ZD / 50PT350N-ZD

50PT350A-ZD / 50PT350K-ZD

50PT351-ZC / 50PT351A-ZC

50PT351N-ZC / 50PT351K-ZC

50PT352-ZB / 50PT352A-ZB

50PT352N-ZB / 50PT352K-ZB

50PT353-ZA / 50PT353A-ZA

50PT353N-ZA / 50PT353K-ZA

50PT350-ZK / 50PT350N-ZK

50PT350A-ZK / 50PT350K-ZK

50PT351-ZJ / 50PT351A-ZJ

50PT351N-ZJ / 50PT351K-ZJ

50PT352-ZH / 50PT352A-ZH

50PT352N-ZH / 50PT352K-ZH

50PT353-ZG / 50PT353A-ZG

50PT353N-ZG / 50PT353K-ZG

1176,1 mm x 774,7 mm x 289,8 mm

1176,1 mm x 716,5 mm x 52,5 mm

29,6 kg

27,3 kg

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

1176,1 mm x 774,7 mm x 289,8 mm

1176,1 mm x 716,5 mm x 52,5 mm

29,9 kg

27,6 kg

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

Güç kaynağı ve güç tüketimi için ürüne yapıştırılmış olan etikete bakın.

98

TEKNİK ÖZELLİKLER

Boyutlar

(G x Y x D)

Ağırlık

Boyutlar

(G x Y x D)

Ağırlık

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Boyutlar

(G x Y x D)

Ağırlık

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

50PZ25**

50PZ250-ZB / 50PZ250N-ZB

50PZ250A-ZB / 50PZ250T-ZB

1171,9 mm x 770,9 mm x 289,8 mm

1171,9 mm x 712,2 mm x 52,5 mm

29,8 kg

27,5 kg

42PW45**

42PW450-ZA / 42PW450N-ZA

42PW450A-ZA / 42PW450T-ZA

42PW451-ZD / 42PW451N-ZD

42PW451A-ZD / 42PW451T-ZD

984,0 mm x 662,7 mm x 230,5 mm

984,0 mm x 608,9 mm x 52,5 mm

21,5 kg

20,0 kg

50PZ55**

50PZ550-ZA / 50PZ550N-ZA

50PZ550A-ZA / 50PZ550T-ZA

50PZ551-ZC / 50PZ552-ZD

1172,3 mm x 770,9 mm x 289,8 mm

1172,3 mm x 712,2 mm x 52,5 mm

29,8 kg

27,5 kg

42PT45**

42PT450-ZB / 42PT450N-ZB

42PT450A-ZB / 42PT450K-ZB

42PT450-ZH / 42PT450N-ZH

42PT450A-ZH / 42PT450K-ZH

984,0 mm x 662,7 mm x 230,5 mm

984,0 mm x 608,9 mm x 52,5 mm

21,5 Kg

20,0 Kg

60PZ25**

60PZ250-ZB / 60PZ250N-ZB

60PZ250A-ZB / 60PZ250T-ZB

1390,8 mm x 905,2 mm x 334,7 mm

1390,8 mm x 835,5 mm x 52,5 mm

42,6 kg

38,5 kg

50PW45**

50PW450-ZA / 50PW450N-ZA

50PW450A-ZA / 50PW450T-ZA

50PW451-ZD / 50PW451N-ZD

50PW451A-ZD / 50PW451T-ZD

1168,7 mm x 768,3 mm x 289,7 mm

1168,7 mm x 712,2 mm x 52,5 mm

29,5 kg

27,2 kg

60PZ55**

60PZ550-ZA / 60PZ550N-ZA

60PZ550A-ZA / 60PZ550T-ZA

60PZ551-ZC / 60PZ552-ZD

1391,1 mm x 905,2 mm x 334,7 mm

1391,1 mm x 835,5 mm x 52,5 mm

42,6 kg

38,5 kg

50PT45**

50PT450-ZB / 50PT450N-ZB

50PT450A-ZB / 50PT450K-ZB

50PT450-ZH / 50PT450N-ZH

50PT450A-ZH / 50PT450K-ZH

1168,7 mm x 768,3 mm x 289,7 mm

1168,7 mm x 712,2 mm x 52,5 mm

29,5 Kg

27,2 Kg

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

Güç kaynağı ve güç tüketimi için ürüne yapıştırılmış olan etikete bakın.

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

TEKNİK ÖZELLİKLER

99

22LK33**

22LK330-ZB / 22LK330A-ZB

22LK330N-ZB / 22LK331-ZA

22LK330U-ZB / 22LK335C-ZB

22LK330-ZH / 22LK330N-ZH

22LK330A-ZH / 22LK330U-ZH

22LK331-ZG / 22LK336C-ZB

526,0 mm x 377,0 mm x 165,0 mm

526,0 mm x 331,0 mm x 65,0 mm

4,3 kg

26LK33**

26LK330-ZB / 26LK330A-ZB

26LK330N-ZB / 26LK331-ZA

26LK330U-ZB / 26LK335C-ZB

26LK330-ZH / 26LK330N-ZH

26LK330A-ZH / 26LK330U-ZH

26LK331-ZG / 26LK336C-ZB

663,0 mm x 484,0 mm x 207,0 mm

663,0 mm x 423,0 mm x 79,9 mm

7,6 kg

4,0 kg

AC 100-240 V~ 50 / 60 Hz

55 W

32LK33**

32LK330-ZB / 32LK330A-ZB

32LK330N-ZB / 32LK331-ZA

32LK330U-ZB / 32LK335C-ZB

32LK330-ZH / 32LK330N-ZH

32LK330A-ZH / 32LK330U-ZH

32LK331-ZG / 32LK336C-ZB

800,0 mm x 565,0 mm x 207,0 mm

800,0 mm x 509,0 mm x 73,8 mm

9,6 kg

8,6 kg

AC 100-240 V~ 50 / 60 Hz

120 W

37LK43**

6,5 kg

AC 100-240 V~ 50 / 60 Hz

100 W

32LK43**

32LK430-ZA / 32LK430N-ZA

32LK430A-ZA / 32LK430U-ZA

32LK430-ZG / 32LK430N-ZG

32LK430A-ZG / 32LK430U-ZG

799,0 mm x 555,0 mm x 207,0 mm

799,0 mm x 506,0 mm x 73,5 mm

9,4 kg

8,4 kg

AC 100-240 V~ 50 / 60 Hz

120 W

42LK43**

37LK430-ZA / 37LK430N-ZA

37LK430A-ZA / 37LK430U-ZA

37LK430-ZG / 37LK430N-ZG

37LK430A-ZG / 37LK430U-ZG

42LK430-ZA / 42LK430N-ZA

42LK430A-ZA / 42LK430U-ZA

42LK430-ZG / 42LK430N-ZG

42LK430A-ZG / 42LK430U-ZG

916,0 mm x 625,0 mm x 261,0 mm 1023,0 mm x 685,0 mm x 261,0 mm

916,0 mm x 575,0 mm x 77,4 mm 1023,0 mm x 635,0 mm x 76,6 mm

12,5 kg

10,8 kg

15,1 kg

13,5 kg

AC 100-240 V~ 50 / 60 Hz

160 W

AC 100-240 V~ 50 / 60 Hz

180 W

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

100

TEKNİK ÖZELLİKLER

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

Boyutlar

(G x Y x D)

Ağırlık

Güç Tüketimi

Boyutlar

(G x Y x D)

Ağırlık

Güç Tüketimi

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Güç gerekliliği

MODELLER

Güç gerekliliği

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

32LK45**

32LK450-ZB / 32LK450A-ZB

32LK450N-ZB / 32LK450U-ZB

32LK451-ZA / 32LK455C-ZB

32LK450-ZH / 32LK450A-ZH

32LK450U-ZH / 32LK450N-ZH

32LK451-ZG / 32LK455-ZA

32LK456C-ZB

795,0 mm x 568,0 mm x 207,0 mm

795,0 mm x 504,0 mm x 73,5 mm

9,6 kg

8,5 kg

AC 100-240 V~ 50 / 60 Hz

120 W

42LK45**

42LK450-ZB / 42LK450A-ZB

42LK450N-ZB / 42LK450U-ZB

42LK451-ZA / 42LK455C-ZB

42LK450-ZH / 42LK450A-ZH

42LK450U-ZH / 42LK450N-ZH

42LK451-ZG / 42LK455-ZA

42LK456C-ZB

1019,0 mm x 698,0 mm x 265,0 mm

1019,0 mm x 631,0 mm x 76,5 mm

15,1 kg

13,4 kg

AC 100-240 V~ 50 / 60 Hz

180 W

42LK53**

37LK45**

37LK450-ZB / 37LK450A-ZB

37LK450N-ZB / 37LK450U-ZB

37LK451-ZA / 37LK455C-ZB

37LK450-ZH / 37LK450A-ZH

37LK450U-ZH / 37LK450N-ZH

37LK451-ZG / 37LK455-ZA

37LK456C-ZB

913,0 mm x 639,0 mm x 265,0 mm

913,0 mm x 571,0 mm x 77,4 mm

12,8 kg

11,1 kg

AC 100-240 V~ 50 / 60 Hz

47LK950-ZA / 47LK950N-ZA

47LK950A-ZA/ 47LK950U-ZA

1137,0 mm x 758,0 mm x 270,0 mm

1137,0 mm x 685,0 mm x 76,8 mm

20,3 kg

18,3 kg

AC 100-240 V~ 50 / 60 Hz

250 W

160 W

32LK53**

32LK530-ZC / 32LK530N-ZC

32LK530A-ZC / 32LK530U-ZC

32LK530T-ZC

797,0 mm x 555,0 mm x 207,0 mm

797,0 mm x 495,0 mm x 73,8 mm

9,8 kg

8,7 kg

AC 100-240 V~ 50 / 60 Hz

140 W

47LK53**

42LK530-ZC / 42LK530N-ZC

42LK530A-ZC/ 42LK530U-ZC

42LK530T-ZC

47LK530-ZC / 47LK530N-ZC

47LK530A-ZC/ 47LK530U-ZC

47LK530T-ZC

1024,0 mm x 685,0 mm x 261,0 mm 1137,0 mm x 758,0 mm x 270,0 mm

1024,0 mm x 621,0 mm x 76,8 mm 1137,0 mm x 685,0 mm x 76,8 mm

15,5 kg 20,3 kg

13,9 kg

AC 100-240 V~ 50 / 60 Hz

200 W

47LK95**

18,3 kg

AC 100-240 V~ 50 / 60 Hz

250 W

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

TEKNİK ÖZELLİKLER

101

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

32LK55** 42LK55**

32LK550-ZA / 32LK550A-ZA

32LK550N-ZA / 32LK550U-ZA

32LK551-ZB / 32LK550T-ZA

42LK550-ZA / 42LK550A-ZA

42LK550N-ZA / 42LK550U-ZA

42LK551-ZB / 42LK550T-ZA

795,0 mm x 568,0 mm x 207,0 mm 1019,0 mm x 698,0 mm x 265,0 mm

795,0 mm x 504,0 mm x 73,5 mm 1019,0 mm x 631,0 mm x 76,5 mm

9,2 kg 15,1 kg

8,1 kg

AC 100-240 V~ 50 / 60 Hz

140 W

19LV25**

19LV2500-ZA / 19LV250N-ZA

19LV250A-ZA / 19LV250U-ZA

19LV255C-ZA / 19LV2500-ZG

19LV250A-ZG / 19LV250U-ZG

19LV250N-ZG

455,2 mm x 354,5 mm x 150,7 mm

13,4 kg

AC 100-240 V~ 50 / 60 Hz

190 W

22LV25**

22LV2500-ZA / 22LV250N-ZA

22LV250A-ZA / 22LV250U-ZA

22LV255C-ZA / 22LV2500-ZG

22LV250A-ZG / 22LV250U-ZG

22LV250N-ZG

526,0 mm x 395,0 mm x 150,7 mm

455,2 mm x 313,1 mm x 40,9 mm

2,8 kg

526,0 mm x 352,0 mm x 40,9 mm

3,4 kg

2,5 kg

DC 24 V, 1.4 A, 38 W

AC-DC adaptor : 24 V , 2.5 A /

AC 100-240 V~ 50 / 60 Hz

26LV25**

3,2 kg

DC 24 V, 1.7 A, 40 W

AC-DC adaptor : 24 V , 2.5 A /

AC 100-240 V~ 50 / 60 Hz

26LV2500-ZA / 26LV2540-ZE / 26LV250A-ZA / 26LV254A-ZE

26LV250N-ZA / 26LV254N-ZE / 26LV250U-ZA / 26LV254U-ZE

26LV255C-ZA / 26LV2500-ZG / 26LV250A-ZG / 26LV250U-ZG

26LV250N-ZG / 26LV2540-ZL

635,6 mm x 475,0 mm x 178,0 mm

635,6 mm x 413,5 mm x 40,9 mm

5,6 kg

5,0 kg

DC 24 V, 1.8 A, 50 W

AC-DC adaptor : 24 V , 2.5 A / AC 100-240 V~ 50 / 60 Hz

32LV25**

32LV2500-ZA / 32LV2540-ZE / 32LV250A-ZA / 32LV254A-ZE

32LV250N-ZA / 32LV254N-ZE / 32LV250U-ZA / 32LV254U-ZE

32LV255C-ZA / 32LV2500-ZG / 32LV250A-ZG / 32LV250U-ZG

32LV250N-ZG / 32LV2540-ZL

777,0 mm x 552,0 mm x 234,0 mm

777,0 mm x 501,0 mm x 35,4 mm

11,9 kg

10,7 kg

AC 100-240 V~ 50 / 60 Hz

70 W

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

102

TEKNİK ÖZELLİKLER

Boyutlar

(G x Y x D)

Ağırlık

Güç Tüketimi

Boyutlar

(G x Y x D)

Ağırlık

Güç Tüketimi

MODELLER

Güç gerekliliği

MODELLER

Güç gerekliliği

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

32LV35**

32LV3500-ZA / 32LV3550-ZB

32LV350A-ZA / 32LV355A-ZB

32LV350N-ZA / 32LV355N-ZB

32LV350U-ZA / 32LV355U-ZB

32LV355T-ZC / 32LV355C-ZB

32LV3551-ZD / 32LV355T-ZJ

32LV3550-ZH / 32LV355A-ZH

32LV355U-ZH / 32LV355N-ZH

32LV3500-ZG / 32LV3551-ZK

32LV355C-ZD

764,0 mm x 545,0 mm x 240,0 mm

764,0 mm x 484,0 mm x 35,4 mm

11,4 kg

9,6 kg

AC 100-240 V~ 50 / 60 Hz

80 W

40LV35**

37LV35**

37LV3500-ZA / 37LV3550-ZB

37LV350A-ZA / 37LV355A-ZB

37LV350N-ZA / 37LV355N-ZB

37LV350U-ZA / 37LV355U-ZB

37LV355T-ZC / 37LV355C-ZB

37LV3551-ZD / 37LV355T-ZJ

37LV3550-ZH / 37LV355A-ZH

37LV355U-ZH / 37LV355N-ZH

37LV3500-ZG / 37LV3551-ZK

37LV355C-ZD

888,0 mm x 614,0 mm x 240,0 mm

888,0 mm x 553,0 mm x 35,4 mm

13,5 kg

11,7 kg

AC 100-240 V~ 50 / 60 Hz

100 W

42LV35**

40LV3550-ZB / 40LV355N-ZB

40LV355A-ZB / 40LV355U-ZB

42LV3500-ZA / 42LV3550-ZB

42LV350A-ZA / 42LV355A-ZB

42LV350N-ZA / 42LV355N-ZB

42LV350U-ZA / 42LV355U-ZB

42LV355T-ZC / 42LV355C-ZB

42LV3551-ZD / 42LV355T-ZJ

42LV3550-ZH / 42LV355A-ZH

42LV355U-ZH / 42LV355N-ZH

42LV3500-ZG / 42LV3551-ZK

42LV355C-ZD

1228,0 mm x 836,5 mm x 364,0 mm 998,0 mm x 684,0 mm x 256,0 mm

1228,0 mm x 795,1 mm x 78,9 mm 998,0 mm x 615,0 mm x 30,4 mm

37,3 kg

34,3 kg

AC 100-240 V~ 50 / 60 Hz

100 W

47LV35**

15,5 kg

13,3 kg

AC 100-240 V~ 50 / 60 Hz

110 W

47LV3500-ZA / 47LV3550-ZB

47LV350A-ZA / 47LV355A-ZB

47LV350N-ZA / 47LV355N-ZB

47LV350U-ZA / 47LV355U-ZB

47LV355T-ZC / 47LV355C-ZB

47LV3551-ZD / 47LV355T-ZJ

47LV3550-ZH / 47LV355A-ZH

47LV355U-ZH / 47LV355N-ZH

47LV3500-ZG / 47LV3551-ZK

47LV355C-ZD

1108,0 mm x 746,0 mm x 256,0 mm

1108,0 mm x 677,0 mm x 30,4 mm

20,9 kg

18,7 kg

AC 100-240 V~ 50 / 60 Hz

140 W

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

TEKNİK ÖZELLİKLER

103

32LV34**

32LV3400-ZA / 32LV340N-ZA

32LV340A-ZA / 32LV340U-ZA

32LV3400-ZG / 32LV340N-ZG

32LV340A-ZG / 32LV340U-ZG

768,0 mm x 555,0 mm x 240,0 mm

768,0 mm x 492,0 mm x 45,0 mm

11,0 kg

9,3 kg

AC 100-240 V~ 50 / 60 Hz

80 W

32LV45**

32LV4500-ZC / 32LV450N-ZC

32LV450A-ZC / 32LV450U-ZC

772,0 mm x 549,0 mm x 240,0 mm

772,0 mm x 490,0 mm x 34,9 mm

10,9 kg

9,1 kg

AC 100-240 V~ 50 / 60 Hz

100 W

42LV45**

42LV4500-ZC / 42LV450N-ZC

42LV450A-ZC / 42LV450U-ZC

1005,0 mm x 688,0 mm x 256,0 mm

1005,0 mm x 621,0 mm x 29,9 mm

15,2 kg

13,0 kg

AC 100-240 V~ 50 / 60 Hz

120 W

42LV34**

42LV3400-ZA / 42LV340N-ZA

42LV340A-ZA / 42LV340U-ZA

42LV3400-ZG / 42LV340N-ZG

42LV340A-ZG / 42LV340U-ZG

1000,0 mm x 694,0 mm x 257,0 mm

1000,0 mm x 623,0 mm x 43,0 mm

14,8 kg

12,4 kg

AC 100-240 V~ 50 / 60 Hz

110 W

37LV45**

37LV4500-ZC / 37LV450N-ZC

37LV450A-ZC / 37LV450U-ZC

893,0 mm x 618,0 mm x 240,0 mm

893,0 mm x 558,0 mm x 34,9 mm

12,4 kg

10,6 kg

AC 100-240 V~ 50 / 60 Hz

110 W

47LV45**

47LV4500-ZC / 47LV450N-ZC

47LV450A-ZC / 47LV450U-ZC

1115,0 mm x 750,0 mm x 256,0 mm

1115,0 mm x 683,0 mm x 29,9 mm

20,7 kg

18,5 kg

AC 100-240 V~ 50 / 60 Hz

140 W

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

104

TEKNİK ÖZELLİKLER

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

MODELS

Dimensions

(W x H x D)

Weight

With stand

Without stand

With stand

Without stand

Power requirement

Power Consumption

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

32LW45**

32LW4500-ZB / 32LW450N-ZB

32LW450A-ZB / 32LW450U-ZB

32LW451C-ZB

772,0 mm x 551,0 mm x 240,0 mm

772,0 mm x 490,0 mm x 34,9 mm

11,4 kg

9,1 kg

AC 100-240 V~ 50 / 60 Hz

100 W

42LW45** 47LW45**

42LW4500-ZB / 42LW450N-ZB

42LW450A-ZB / 42LW450U-ZB

42LW451C-ZB

1005,0 mm x 686,0 mm x 255,0 mm

1005,0 mm x 621,0 mm x 29,9 mm

15,9 kg

13,0 kg

AC 100-240 V~ 50 / 60 Hz

120 W

47LW4500-ZB / 47LW450N-ZB

47LW450A-ZB / 47LW450U-ZB

1115,0 mm x 683,0 mm x 29,9 mm

21,4 kg

18,5 kg

AC 100-240 V~ 50 / 60 Hz

55LW45**

47LW451C-ZB

1115,0 mm x 748,0 mm x 255,0 mm

140 W

55LW4500-ZB / 55LW450N-ZB

55LW450A-ZB / 55LW450U-ZB

55LW451C-ZB

1293,0 mm x 851,0 mm x 341,0 mm

1293,0 mm x 785,0 mm x 29,9 mm

27,0 kg

22,0 kg

AC 100-240 V~ 50 / 60 Hz

160 W

42LW54** 47LW54**

42LW5400-ZA / 42LW540N-ZA

42LW540A-ZA / 42LW540U-ZA

977,0 mm x 648,0 mm x 268,0 mm

977,0 mm x 584,0 mm x 37,1 mm

16,6 kg

12,4 kg

AC 100-240 V~ 50 / 60 Hz

130 W

47LW5400-ZA / 47LW540N-ZA

47LW540A-ZA / 47LW540U-ZA

1089,0 mm x 711,0 mm x 268,0 mm

1089,0 mm x 647,0 mm x 37,1 mm

21,9 kg

17,7 kg

AC 100-240 V~ 50 / 60 Hz

140 W

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

TEKNİK ÖZELLİKLER

105

22LV55**

22LV5500-ZC / 22LV550N-ZC

22LV550A-ZC / 22LV550U-ZC

22LV5510-ZD / 22LV551N-ZD

22LV551A-ZD / 22LV551U-ZD

22LV5500-ZJ / 22LV550A-ZJ

22LV550N-ZJ / 22LV550U-ZJ

22LV5510-ZK

530,0 mm x 388,0 mm x 151,0 mm

530,0 mm x 340,0 mm x 31,3 mm

3,2 kg

2,8 kg

DC 24 V, 1.7 A, 40 W

AC-DC adaptor : 24 V , 2.5 A /

AC 100-240 V~ 50 / 60 Hz

19LV23**

19LV2300-ZA / 19LV230N-ZA

19LV230A-ZA / 19LV230U-ZA

19LV2300-ZG

471,2 mm x 365,9 mm x 155,4 mm

471,2 mm x 315,5 mm x 34,4 mm

3,4 kg

3,2 kg

DC 24 V, 1.4 A, 38 W

AC-DC adaptor : 24 V , 2.5 A /

AC 100-240 V~ 50 / 60 Hz

32LK46**

26LV55**

26LV5500-ZC / 26LV550N-ZC

26LV550A-ZC / 26LV550U-ZC

26LV5510-ZD / 26LV551N-ZD

26LV551A-ZD / 26LV551U-ZD

26LV5500-ZJ / 26LV550A-ZJ

26LV550N-ZJ / 26LV550U-ZJ

26LV5510-ZK

640,0 mm x 474,0 mm x 178,0 mm

640,0 mm x 405,0 mm x 31,0 mm

5,05 kg

4,4 kg

DC 24 V, 2.1 A, 60 W

AC-DC adaptor : 24 V , 2.5 A /

AC 100-240 V~ 50 / 60 Hz

22LV23**

22LV2300-ZA / 22LV230N-ZA

22LV230A-ZA / 22LV230U-ZA

22LV2300-ZG

542,9 mm x 407,1 mm x 155,4 mm

542,9 mm x 357,6 mm x 34,4 mm

4,2 kg

3,9 kg

DC 24 V, 1.7 A, 40 W

AC-DC adaptor : 24 V , 2.5 A /

AC 100-240 V~ 50 / 60 Hz

37LK46**

32LK469C-ZB

795,0 mm x 568,0 mm x 207,0 mm

795,0 mm x 504,0 mm x 73,5 mm

9,6 kg

8,5 kg

AC 100-240 V~ 50 / 60 Hz

120 W

913,0 mm x 571,0 mm x 77,4 mm

12,8 kg

11,1 kg

AC 100-240 V~ 50 / 60 Hz

42LK46**

37LK469C-ZB

913,0 mm x 639,0 mm x 265,0 mm

160 W

42LK469C-ZB

1019,0 mm x 698,0 mm x 265,0 mm

1019,0 mm x 631,0 mm x 76,5 mm

15,1 kg

13,4 kg

AC 100-240 V~ 50 / 60 Hz

180 W

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

106

TEKNİK ÖZELLİKLER

Boyutlar

(G x Y x D)

Ağırlık

Güç gerekliliği

Güç Tüketimi

MODELLER

Ayaklı

Ayaksız

Ayaklı

Ayaksız

MODELLER

Boyutlar

(G x Y x D)

Ağırlık

Ayaklı

Ayaksız

Ayaklı

Ayaksız

Güç gerekliliği

Güç Tüketimi

CI Modülü Boyutu

(Genişlik x Yükseklik x Derinlik)

32LV36**

32LV369C-ZD

764,0 mm x 545,0 mm x 240,0 mm

764,0 mm x 484,0 mm x 35,4 mm

11,4 kg

9,6 kg

AC 100-240 V~ 50 / 60 Hz

80 W

42LV36**

42LV369C-ZD

998,0 mm x 684,0 mm x 256,0 mm

998,0 mm x 615,0 mm x 30,4 mm

15,5 kg

13,3 kg

AC 100-240 V~ 50 / 60 Hz

110 W

37LV36**

37LV369C-ZD

888,0 mm x 614,0 mm x 240,0 mm

888,0 mm x 553,0 mm x 35,4 mm

13,5 kg

11,7 kg

AC 100-240 V~ 50 / 60 Hz

100 W

47LV36**

47LV369C-ZD

1108,0 mm x 746,0 mm x 256,0 mm

1108,0 mm x 677,0 mm x 30,4 mm

20,9 kg

18,7 kg

AC 100-240 V~ 50 / 60 Hz

140 W

100,0 mm x 55,0 mm x 5,0 mm

Yukarıda gösterilen ürün teknik özellikleri, ürün fonksiyonlarının yükseltilmesinden dolayı önceden haber verilmeksizin değiştirilebilir.

Çevre şartları

Televizyon Sistemi

Program Kapsamı

Kaydedilebilen maksimum program sayısı

Harici Anten Empedansı

1 Sadece DVB-T2 destekli modeller

2 DVB-T2 destekli modeller hariç

Çalışma Sıcaklığı

Çalışma Nemi

Saklama Sıcaklığı

Saklama Nemi

0 °C ila 40 °C

% 80’den az

-20 °C ila 60 °C

% 85’den az

Dijital TV

1

DVB-T/T2

DVB-C

VHF, UHF

75 Ω

Dijital TV

DVB-T

DVB-C

Analog TV

PAL/SECAM B/G/D/K, PAL I/II,

SECAM L/L’

2

VHF: E2

-

E12, UHF: E21

-

E69,

CATV: S1

-

S20, HYPER: S21

-

S47

1,000

75 Ω

TEKNİK ÖZELLİKLER

107

RGB-PC, HDMI/DVI-PC destekli mod

Resolution

Horizontal

Frequency (kHz)

Vertical

Frequency (Hz)

720 x 400

640 x 480

800 x 600

1024 x 768

1280 x 768

(HDMI-PC modu:

LCD TV/LED

LCD TV hariç)

1360 x 768

1280 x 1024

1920 x 1080

(RGB-PC)

1920 x 1080

(HDMI-PC)

31,468

31,469

37,879

48,363

47,78

47,72

63,981

66,587

67,5

70,08

59,94

60,31

60,00

59,87

59,80

60,02

59,93

60,00

(42/50PT****, 42/50PW****, 22/26/32LK33**,

19/26/32LV25**, 19/22LV23** hariç)

(42/50PT****, 42/50PW**** hariç)

Komponent bağlantı noktası bağlantı bilgileri

TV üzerindeki komponent bağlantı noktaları

Y P

B

P

R

DVD oynatıcısı üzerindeki

Video çıkış bağlantı noktaları

Y

Y

Y

Y

P

B

B-Y

Cb

Pb

P

R

R-Y

Cr

Pr

Sinyal

480i/576i

480p/576p

720p/1080i

1080p

Komponent

O

O

O

O

(50 Hz / 60 Hz sadece)

HDMI/DVI-DTV destekli mod

Çözünürlük

720x480

720x576

1280x720

1920x1080

Yatay Frekans

(kHz)

31,469

31,5

31,25

37,5

44,96

45

33,72

33,75

28,125

26,97

27

33,716

33,75

56,25

67,43

67,5

Dikey Frekans

(Hz)

59,94

60

50

50

59,94

60

59,94

60

50

23,97

24

29,976

30,00

50

59,94

60

RF TEKNİK ÖZELLİKLERİ y y ği (Yalnızca 50/60PZ25**, 42/50PW45**,

50/60PZ55**)

2,4 GHz bant genişliği radyo frekansı (RF) kullanan TV için.

» y

» y

»

» ft)

Bant genişliği: 2,4 GHz (2,4035 GHz - 2,4783 GHz) y

TV^^deki RF modülünün FCC ID'si

FCC ID: BEJLDS201

108

TEKNİK ÖZELLİKLER

Video destekli mod

Dosya

Uzantı adı mpg, mpeg dat ts,trp,tp vob mp4, mov mkv divx, avi

Video Kodu Çözücüsü

MPEG1, MPEG2

MPEG1

MPEG2, H.264/AVC , VC1

MPEG1, 2

H.264/AVC , MPEG-1,2,4

Ses Codec Bileşeni

MP2,MP3,Dolby Dijital,LPCM

MP2

MP2, MP3, Dolby Dijital,

AAC,

HE-AAC

MP2,MP3,Dolby Dijital,LPCM

AAC,

HE-AAC

,MP3

MP2, MP3, Dolby Dijital, AAC

HE-AAC

, LPCM

MP2, MP3, Dolby Dijital, LPCM,

ADPCM, AAC, HE-AAC

[email protected]

(sadece , Motion

Motion JPEG

(avi, mp4, mkv) asf, wmv flv

3D destekli mod

JPEG

VC1

Sorenson H.263, H.264/AVC

Sinyal Çözünürlük

720p

1080i

1080p

1280 X 720

1920 X 1080

1920 X 1080

44,96 / 45

89,9 / 90

37,5

75

33,72 / 33,75

28,125

69,433 / 67,50

56,250

27

53,95 / 54

33,75

33,75

USB Girişi

PC Girişi

1080p 1920 X 1080

Çözünürlük

Diğer Çözünürlük

1920 X 1080 66.587

Komponent

Giriş

(Yalnızca

Plazma TV)

720p 1280 X 720

1080i 1920 X 1080

DTV

Sinyal

720p, 1080i

(Yalnızca 50/60PZ****, 32/42/47/55LW45**, 47LK95**, 42/47LW54**)

59,94 / 60

59,94/60

50

59,94/60

50

59,94/60

50

24

23,98/24

30

30

59.93

LPCM, ADPCM

WMA

MP3, AAC

Oynatılabilir 3D video biçimi

Üst & Alt, Yan Yana

HDMI 3D Frame Packing

Üst & Alt, Yan Yana

HDMI 3D Frame Packing

Üst & Alt, Yan Yana

Üst & Alt, Yan Yana, Dama Tahtası

HDMI 3D Frame Packing

Oynatılabilir 3D video biçimi

Üst & Alt, Yan Yana

Üst & Alt, Yan Yana

Üst & Alt, Yan Yana

Üst & Alt, Yan Yana

Oynatılabilir 3D video biçimi

Üst & Alt, Yan Yana

(Yalnızca Plazma TV)

09

00

01

43

07

06

72

71

63

61

5B

44

40

41

AB

45

28

AA

20

21

39

B1

B0

BA

8E

8F

7E

79

91

02

03

1E

DC

30

0B

F0

10-19

53

1A

IR KODLARI

y y

Kod

(H.desimal)

08

95

İşlev

(GÜÇ)

ENERGY SAVING (ENERJİ TASAR-

RUFU)

AV MODE (AV Modu)

INPUT (GİRİŞ)

TV/RAD

Sayı Tuşu 0-9

Liste (LIST)

Q.VIEW (Hızlı Görüntüleme)

+

-

FAV/MARK (Favori/İşaretle)

3D

MUTE (SESSİZ)

P

^

P

v

Ana Sayfa

GUIDE (Rehber)

Q.MENU

BACK (Geri)

INFO (Bilgi)

EXIT (ÇIKIŞ)

OK

<

>

^ v

KIRMIZI

Yeşil

SARI

MAVİ (3D AYARI)

METİN

T. Seçeneği

ALTYAZI n

 yy (DONDUR)





SIMPLINK

RATIO (ORAN)

AD

Not

Uzaktan kumanda Düğmesi (Açma/Kapama)

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

Uzaktan kumanda Düğmesi

IR KODLARI

109

110

HARİCİ KONTROL CİHAZI AYARLARI

HARİCİ KONTROL CİHAZI KURULUMU

RS-232S Kurulumu

RS-232C (seri bağlantı noktası) giriş jakını harici bir kumanda cihazına (örneğin bir bilgisayar veya bir AV kontrol sistemi) bağlayarak ürün fonksiyonlarını dışarıdan kontrol edebilirsiniz.

Kontrol cihazının seri portunu ürün arka panosundaki RS-232C jakına bağlayın.

Not: RS-232C bağlantı kabloları ürünle birlikte tedarik edilmez.

RS-232C Yapılandırması

7 Telli Konfigürasyonlar (Standart RS-232C kablosu)

PC TV

RXD

TXD

GND

DTR

DSR

RTS

CTS

2

3

5

4

6

7

8

D-Sub 9

3

2

5

6

4

8

7

D-Sub 9

TXD

RXD

GND

DSR

DTR

CTS

RTS

RXD

TXD

GND

DTR

DSR

RTS

CTS

3 Kablolu Konfigürasyon (Standart değil)

PC TV

2

3

5

4

6

7

8

D-Sub 9

3

2

5

6

4

7

8

D-Sub 9

TXD

RXD

GND

DTR

DSR

RTS

CTS

Konnektör tipi;

9 Pin D-Sub Erkek

1 5

5

6

3

4

No.

1

2

7

8

9

6

Pin adı

Bağlantı yok

RXD (Veri al)

TXD (Veri gönder)

DTR (DTE tarafı hazır)

GND

DSR (DCE tarafı hazır)

RTS (Gönderme isteği)

CTS (Göndermeye açık)

Bağlantı yok

9

Kimliği Ayarla

Kimlik Numarasını Ayarla. “Gerçek Veri Eşleme”

Bkz s.116

1

Ana menülere erişmek için

Home

düğmesine basın.

2

OPSİYON

öğesine geçmek için Gezinme düğmelerine ve

OK

(Tamam) düğmesine basın.

3

SET ID

öğesine geçmek için Gezinme düğmelerine ve

OK (TAMAM) DÜĞMESİNE BASIN

.

4

Kimlik numarası ayarlamak için sola ya da sağa ilerleyin ve

Kapat

öğesini seçin. Ayar aralığı 1-99 arasındadır.

5

Tamamladığınızda,

EXIT (ÇIKIŞ) DÜĞMESİNE

BASIN.

HARİCİ KONTROL CİHAZI AYARLARI

111

İletişim Parametreleri

y y y y y y y y y y y y

Komut referans listesi

01. Güç

02. Görüş Açısı

Oranı

03. Ekran

Karartma

04. Ses kapatma

05. Ses Seviyesi Kontrolü k k k k k

06. Kontrast k

07. Parlaklık k

08. Renk

09. Ton

10. Keskinlik

11. OSD Seç k

12. Uzaktan

Kumanda

Kilit Modu k

13. Tiz k k k k

KOMUT1

r d e a c f g l h j i k m

KOMUT2

DATA

(Hexadecimal)

00 ila 01 14. Bass

(Bkz s.113)

15. Denge

(Bkz s.113)

16. Renk Tonu x

00 ila 01

00 ila 64

00 ila 64

00 ila 64

00 ila 64

00 ila 64

00 ila 64

00 ila 01

00 ila 01

17. ISM Metodu

18. Enerji

Tasarrufu

19. Oto. Yapılandırma

20. Ayar Komutu

21. Program

Ekleme/Atlama

22. Tuş

23. Arka Işık

Kontrolü

24. Giriş Seçimi (Ana)

25. 3D j j j m m m m x x

00 ila 64

26.

Genişletilmiş

3D k k x

KOMUT1

y y

(Tuş;komut:mc) dışındaki hiçbir komut çalıştırılmaz ve NG olarak işlenir.

v a b c g t b u p t s q u

KOMUT2

DATA

(Hexadecimal)

00 ila 64

00 ila 64

00 ila 64

(Bkz s.115)

00 ila 05

01

(Bkz s.115)

00 ila 01

Key Code

00 ila 64

(Bkz s.116)

(Bkz s.116)

(Bkz s.116)

112

HARİCİ KONTROL CİHAZI AYARLARI

İletim / Alım Protokolü

İletim

[Komut1][Komut2][ ][Kimliği Ayarla][ ][Veri][Cr]

[Komut 1] : TV'yi kontrol etmek üzere ilk komut. (j, k, m ya da x)

[Command 2] : V’yi kontrol etmek üzere ikinci komut.

[Kimliği Ayarla] : Seçim menüsünde, istenen monitör kimlik numarasını seçmek üzere set kimliğini ayarlayabilirsiniz. Ayarlama aralığı 1 ile 99 arasındadır. Set ID. menüde 0’ı seçerken, bağlı bulunan her

[VERİ]

[Cr] set kontrol edilir.

Tanımlama ayarı menü üzerinde onluk sistemde olarak (1’den 99’a) ve On altık sistemde (0x0’dan

0x63’e) gönder/al protokolü ile belirtilmektedir.

: Komut verisini göndermek için. Komutun durumunu okumak için ‘FF’ verisini gönderin.

: Satırbaşı Yapmak

ASCII kodu ‘0x0D’

[ ] : ASCII kodu ‘boşluk (0x20)’

Alındı

[Komut2][ ][Kimliği Ayarla][ ][OK][Veri][x]

* Cihaz normal veri alırken bu formatta ACK (alındı bildirimi) gönderir. Bu sırada veri, veri okuma modundaysa, mevcut durum verisini gösterir. Veri, veri yazma modundaysa, bilgisayarın verisini geri döndürür.

Hata Alındı

[Komut2][ ][Set Kimliği][ ][NG][Veri][x]

* Cihaz uygulanamaz fonksiyonlara veya iletişim hatalarına ilişkin normal veriler alırken

bu formatta ACK (alındı bildirimi) gönderir.

Data 00: Geçersiz Kod

HARİCİ KONTROL CİHAZI AYARLARI

113

01. Güç (Komut: k a)

► TV’nin Açma/Kapama kontrolü içindir.

İletim [k][a][ ][Kimliği Ayarla][ ][Veri][Cr]

Data 00: Güç Kapalı 01: Açma

Alındı [a][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

► Güç Açık/Kapalı durumunu göstermek için.

İletim [k][a][ ][Kimliği Ayarla][ ][FF][Cr]

Alındı [a][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

* Benzer şekilde, eğer diğer fonksiyonlar bu formatta

‘0xFF’ verisi gönderirlerse, Alındı bildirim verisi geri beslemesi, her bir fonksiyonla ilgili durumu belirtir.

* OK Ack., Error Ack. ve diğer mesajlar TV açıkken ekranda görüntülenebilir.

04. Ses Kapatma (Komut: k e)

► Ses susturma Açık/Kapalı kontrolü için.

Susturma ayarını uzaktan kumanda üstündeki MUTE tuşuyla da yapabilirsiniz.

İletim [k][e][ ][Kimliği Ayarla][ ][Veri][Cr]

Data 00: Ses susturma açık (Ses kapalı)

01: Ses susturma kapalı (Ses açık)

Alındı [e][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

05. Ses Seviyesi Kontrolü (Komut: k f)

► Ses seviyesini ayarlamak için.

Ses seviyesini uzaktan kumanda üstündeki SES tuşlarıyla da ayarlayabilirsiniz.

İletim [k][f][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [f][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

02. İzleme Oranı (Komut: k c) (Ana Resim Boyutu)

► Ekran formatını ayarlamak için. (Ana görüntü formatı)

Görüntü formatını ayrıca Q.MENU (Hızlı Menü) veya

RESİM

menüsündeki İzleme Oranı komutunu kullanarak da ayarlayabilirsiniz.

İletim [k][c][ ][Set Kimliği][ ][Veri][Cr]

Veri 01 : Normal ekran

(4:3)

02 : Geniş ekran (16:9)

04 : Yakınlaştırma

06 : Orijinal

07 : 14:9

09 : Sadece Tarayın

0B : Tam Geniş

10 - 1F : Sinema Zoom 1 - 16

Alındı [c][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

* PC girişini kullanarak, en-boy oranını 16:9 veya 4:3 olarak seçebilirsiniz.

* DTV/HDMI (1080i 50 Hz / 60 Hz, 720p 50 Hz / 60 Hz,

1080P 24 Hz / 30 Hz / 50 Hz / 60 Hz), Komponent

(720P, 1080i, 1080p 50 / 60 Hz) modunda, Sadece

Tarayın kullanılabilir.

* Tam Geniş özelliği yalnızca Dijital, Analog, AV için desteklenir.

03. Ekran Karartma (Komut: k d)

► Ekran karartma Açık/Kapalı seçimi için.

İletim [k][d][ ][Kimliği Ayarla][ ][Veri][Cr]

Data 00: Ekran karartma kapalı (Görüntü açık)

Video sesi kapalı özelliği devre dışı

01: Ekran karartma açık (Görüntü kapalı)

10: Video sesi kapalı özelliği etkin

Alındı [d][ ][Set Kimliği][ ][OK/NG][Veri][x]

* Yalnızca video sesi kapalı özelliği etkin durumdayken,

TV Ekran Üstü Gösterim (OSD) menüsünü görüntüler.

Ancak Ekran sesi kapalı özelliğinin etkin olduğu durumda, TV’de Ekran Üstü Gösterim (OSD) menüsü görüntülenmez.

06. Kontrast (Komut: k g)

► Ekran kontrastını ayarlamak için.

Kontrastı

RESİM

menüsünden de ayarlayabilirsiniz.

İletim [k][g][ ][Set Kimliği][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [g][ ][Set Kimliği][ ][OK/NG][Veri][x]

07. Parlaklık (Komut: k h)

► Ekran parlaklığını ayarlamak için.

Parlaklığı

RESİM

menüsünden de ayarlayabilirsiniz.

İletim [k][h][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [h][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

08. Renk (Komut : k i)

► Ekran rengini ayarlamak için.

Rengi

RESİM

menüsünden de ayarlayabilirsiniz.

İletim [k][i][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [i][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

114

HARİCİ KONTROL CİHAZI AYARLARI

09. Ton (Komut: k j)

► Ekran tonunu ayarlamak için.

Tonu

RESİM

menüsünden de ayarlayabilirsiniz.

İletim [k][j][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

*

'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [j][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

13. Tiz (Komut: k r)

► Sesin tizliğini ayarlamak içindir.

Tizi

SES

menüsünden de ayarlayabilirsiniz.

İletim [k][r][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [r][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

10. Keskinlik (Komut: k k)

► Ekran netliğini ayarlamak için.

Keskinliği

RESİM

menüsünden de ayarlayabilirsiniz.

İletim [k][k][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116

.

Alındı [k][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

14. Bass (Komut: k s)

► Sesin basını ayarlamak içindir.

Bası

SES

menüsünden de ayarlayabilirsiniz.

İletim [k][s][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [s][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

11. OSD Seç (Komut: k l)

► Uzaktan kumanda ederken OSD (Ekranüstü Gösterim)

Açık/Kapalı seçimi için.

İletim [k][l][ ][Kimliği Ayarla][ ][Veri][Cr]

Data 00: OSD kapalı 01: OSD açık

Alındı [l][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

15. Denge (Komut : k t)

► Denge ayarı için.

Denge ayarını

SES

menüsünden de yapabilirsiniz.

İletim [k][t][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [t][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

12. Uzaktan kumanda kilit modu (Komut: k m)

► Monitör ve uzaktan kumanda üstündeki ön pano kontrollerini kilitlemek için.

İletim [k][m][ ][Kimliği Ayarla][ ][Veri][Cr]

Data 00: Kilit kapalı 01 : Kilit açık

Alındı [m][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

* Uzaktan kumandayı kullanmıyorsanız bu modu kullanın.

Ana güç açıldığında/kapandığında, dışardan kontrol kilidi etkisiz hale gelir.

* Bekleme modunda, tuş kilidi açıksa, TV IR ve Yerel

Tuşun açma tuşuyla açılamayacaktır.

16. Renk Sıcaklığı (Komut: x u)

► Renk sıcaklığını ayarlamak için. Renk sıcaklığını RESİM menüsünden de ayarlayabilirsiniz.

İletim [x][u][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri Min: 00 - Maks: 64

* 'Gerçek veri eşleme' tablosuna bakın. Bkz s.116.

Alındı [u][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

HARİCİ KONTROL CİHAZI AYARLARI

115

17. ISM Metodu (Komut: j p) (Yalnızca Plazma TV)

► ISM metodunu kontrol etmek için. ISM Metodunu

OPSİYON

menüsünden de ayarlayabilirsiniz.

İletim [j][p][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri 02: Orbiter

04: Beyaz yıkama

08: Normal

20: Renk Yıkama

Alındı [p][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

18. Enerji tasarrufu (Komut: j q)

► TV’nin güç tüketimini azaltmak içindir. Güç Tasarrufunu

RESİM

menüsünden de ayarlayabilirsiniz.

İletim [j][q][ ][Kimliği Ayarla][ ][Veri][Cr]

Enerji

Tasarrufu

İşlevi

7 6 5 4

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

Düzey

Açıklama

3 2 1 0

Düşük

Güç

Düşük

Güç

Düşük

Güç

Düşük

Güç

Düşük

Güç

0 0 0 0

0 0 0 1

0 0 1 0

Kapalı

Minimum

Orta

Düşük

Güç

Low

0 0 1 1 Maksimum

0 1 0 1

0 1 0 0

Power 0 1 0 0

Video

Sessiz

Akıllı Sensör

(Yalnızca

Plazma TV)

Oto.

(Yalnızca LCD

TV/LED LCD

TV - Modele bağlı olarak)

Alındı [q][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

19. Oto. Yapılandır(Komut: j u)

► Otomatik olarak görüntü konumunu ayarlamak ve görüntü titremesini en aza indirmek için. Sadece RGB (PC) modunda çalışır.

İletim [j][u][ ][Kimliği Ayarla][ ][Veri][Cr]

Data 01: Ayarlamak için

Alındı [u][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

20. Ayar Komutu (Komut: m a)

► Kanalı aşağıdaki fiziksel numaralardan birine ayarlayınız.

İletim [m][a][ ][Kimliği Ayarla][ ][Veri0][ ][Veri1][ ][Veri2][Cr]

Data 00: Yüksek kanal verisi

Data 01: Düşük kanal verisi

ör. No. 47 -> 00 2F (2FH)

No. 394 -> 01 8A (18AH),

DTV No. 0 -> Dikkate almayınız

Data02: 0x00 : ATV Ana

0x10: DTV Ana

0x20: Radyo

Kanal veri aralığı

Analog - Min: 00 - Maks.: 63 (0 - 99)

Dijital - Min: 00 - Maks.: 3E7 (0 - 999)

(İsveç, Finlandiya, Norveç, Danimarka, İrlanda Hariç)

Dijital - Min: 00 - Maks.: 270F (0 - 9999)

(Yalnızca İsveç, Finlandiya, Norveç, Danimarka, İrlanda için Geçerli)

Alındı [a][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

Veri Min: 00 - Maks: 7DH

21. Kanal Ekleme/Atlama (Komut: m b)

► Geçerli Program›n durum atlamasını ayarlamak için.

İletim [m][b][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri 00: Atla 01: Ekle

Alındı [b][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

22. Tuş (Komut: m c)

► IR uzaktan kumanda tuş kodunu göndermek için.

Veri

İletim [m][c][ ][Kimliği Ayarla][ ][Veri][Cr]

Tuş kodu - Bkz. sayfa 109.

Alındı [c][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

23. Arka Plan Işığının Kontrolü (Komut: m g)

(Yalnızca LCD TV/LED LCD TV)

► Arka Plan Işığını kontrol etmek için.

İletim [m][g][ ][Kimliği Ayarla][ ][Veri][Cr]

Veri: ver Min: 00 - Maks: 64

Alındı [g][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

116

HARİCİ KONTROL CİHAZI AYARLARI

24. Giriş seçimi (Komut: x b)

(Ana Resim Girişi)

► Ana resim için giriş kaynağını seçmek için.

İletim [x][b][ ][Kimliği Ayarla][ ][Veri][Cr]

Data Yapısı

MSB

0 0 0

Harici Giriş

0 0 0 0

Giriş Numarası

LSB

0

0

0

0

1

1

1

0

0

0

Harici Giriş

0 0

1

1

1

0

0

0

0

0

0

1

1

0

0

1

0

1

0

0

0

0

Giriş Numarası

0 0 0

0

0

0

0

1

1

1

0

1

0

0

1

0

1

0

0

1

0

Veri

DTV

Analog

AV

Komponent

RGB

HDMI

Veri

Giriş1

Giriş2

Giriş3

Input4

Alındı [b][ ][Kimliği Ayarla][ ][OK/NG][Veri][x]

* Gerçek veri eşleme

00 : Adım 0

A: Adım 10 (Set ID 10)

F: Adım 15 (Set ID 15)

10 : Adım 16 (Set ID 16)

64 : Adım 100

6E: Adım 110

73 : Adım 115

74 : Adım 116

CF: Adım 199

FE: Adım 254

FF: Adım 255

25. 3D(Komut: x t) (sadece 3D modeller)

► TV için 3D modunu değiştirdiğinizde.

İletim [x][t][ ][Kimliği Ayarla][ ][Veri01][ ][Veri02]

[ ][Veri03][ ][Veri04][Cr]

Data Yapısı

Veri01 00 : 3D Açık

01 : 3D Kapalı

02 : 3D ila 2D

03 : 2D ila 3D

Veri02 00 : Üst ve Alt

01 : Yan yana

02 : Dama Tahtası

03 : Çerçeve Sıralı

Veri03 00 : Sağdan Sola

01 : Soldan Sağa

Veri04 3D Efekti (3D Derinlik) : Min: 00 ~ Maks.: 14

(*Heksadesimal kod tarafından gönderilen veri)

*veri1, 00 ise(3D Açık), veri4’ün anlamı yoktur.

*veri1, 01 ise(3D Kapalı) ya da 02(3D’den 2D’ye), veri2, veri3 ve veri4’ün bir anlamı yoktur.

*Veri1 03 ise(2D’den 3D’ye), veri2 ve veri3’ün anlamı yoktur.

Veri 1

00

01

02

03

Veri 2

O

X

X

X

Veri 3

O

X

X

X

X: dikkate almayınız

Ack [t][ ][OK][Veri01][Veri02][Veri03][Veri04][x]

[t][ ][NG][Veri01][x]

Veri 4

X

X

X

O

26 . Genişletilmiş 3D(Komut: x v) (sadece 3D modeller)

► TV için 3D modunu değiştirmek için.

İletim [x][v][ ][Kimliği Ayarla][ ][Veri01]

[Veri02][Cr]

Veri01 : 3D seçeneği

00 : 3D Görüntü Düzeltme

01 : 3D Derinlik (Sadece 2D ila 3D)

02 : 3D Bakış Açısı

03 : 3D Görüntü Boyutu (Yalnızca Plazma TV)

04 : 3D Görüntü Dengesi

(Yalnızca Plazma TV)

05 : 3D Optimizasyonu

(Yalnızca Aktif tür(LCD TV))

Veri02 Belirlenmiş her 3D seçeneği için kendi

aralığına sahiptir Veri01 ile.

1) Veri01, 00 olduğunda

00 : Sağdan Sola

01 : Soldan Sağa

2) Veri01, 01, 02 olduğunda

Veri Min: 0 ~ Maks: 14

3) Veri01, 03 olduğunda

00 : Sadece Tarayın

01 : 16:9

4) Veri01, 04 olduğunda

00 : Kapalı

01 : Açık

5) Veri 01, 05 olduğunda

Veri Min: 0 ~ Maks: 02

* ‘Gerçek veri eşleme’ye başvurun.

Ack [v][ ][OK][Veri01][Veri02][x][v][ ][NG]

[Veri01][x]

Kullanım süresi 10 yıldır. ( Ürünün fonksiyonlarını yerine getirebilmesi için gerekli yedek parça temin süresi ).

NAKLİYE VE TAŞIMA SIRASINDA DİKKAT EDİLMESİ GEREKENLER

1- Cihazın fişini prizden çıkarınız

2- Taşıma sırasında ekranı düşürmeyin, sarsmayarak darbe görmesini önleyiniz.

3- Ürünü normal kullanma konumunda taşıyınız, mümkünse orjinal malzemesiyle paketleyerek taşıyın .

4- Taşıma sırasında cihazın üstüne ağır bir şey koymayınız.

5- Mümkünse iki kişi taşıyınız.

6- Kesinlikle cihazınızı panel üzerine yatırmayınız.

ENERJİ TASARRUF BİLGİLERİ

1- Plazma veya LCD TV nizi kullanmadığınız sürede kapalı tutun

2- Uzun süre kullanmayacaksınız cihazın fişini muhakkak çıkarın

3- Kısa aralıklarda cihazınızı stand-by konumunda bırakabilirsiniz

İSTANBUL

İSTANBUL

İSTANBUL

İSTANBUL

İSTANBUL

İZMİR

İZMİR

Şehir

ADANA

ADANA

ADIYAMAN

ANKARA

ANKARA

ANKARA

ANKARA

ANKARA

ANKARA

ANKARA

ANTALYA

ANTALYA

ANTALYA

ANTALYA

ANTALYA

BURSA

BURSA

DENİZLİ

DİYARBAKIR

ELAZIĞ

ERZURUM

GAZİANTEP

GAZİANTEP

İSTANBUL

YETKİLİ SERVİS LİSTESİ

Yetkili Servis

TEKNİK ELEKTRONİK

DATA ELEKTRONİK

TEKNİK ELEKTRONİK

MERKEZ ELEKTRONİK

SİMGE ELEKTRONİK

GÜNEŞ ELEKTRONİK

Adres

GÜZELYALI MAH. UĞUR MUMCU BLV. TOHUMCUOĞLU APT.

NO:10/D SEYHAN

Telefon

0322 231 12 65

REŞATBEY MAH.CUMHURİYET CAD.NO:5 SEYHAN 0322 456 25 72

GÖLEBATMAZ CAD. ORMAN BİNASI ARKASI NO:94/B 0416 216 12 62

2. MESA 12. CAD. NO: 61 BATIKENT

BAĞCI CAD. NO: 20/A ETLİK

0312 255 67 68

0312 325 18 76

0312 359 21 36 GÜÇLÜ KAYA MAH.SİLELİLER CAD.NO.15/B

KEÇİÖREN

TURAN GÜNEŞ BULVARI 4. CAD. 69/A ÇANKAYA

HOŞDERE CAD. HALİTZİYA SOK. 4/A ÇANKAYA

0312 442 17 37

0312 442 04 42

SİSTEM İLETİŞİM

ONUR ELEKTRONİK EŞYA SAN.

TİC. LTD. ŞTİ.

TÜDEŞ ELEKTRONİK TURİZM

TİC. SAN. LTD. ŞTİ.

YİĞİTLER ELEKTRONİK

MEHMET ÖZDEMİR

ŞENGÖZ ELEKTRONİK

PINARBAŞI MAH. BEŞİKTAŞ SOK. NO: 28/C

KEÇİÖREN

MEHMET ALİ ALTUN CAD. NO: 13/B AKDERE

ŞİRİNYALI MAH.1486 SOK.MEHMET HAMURLU APT.

NO:16/1

SARAY MAH.MEHMET ÇAVUŞ SOK.CEBİ APT.NO.11

ALANYA

YILDIRIM ELEKTRONİK

OLCAY ELEKTRONİK

ERTUNÇ ELEKTRONİK

KIZILSARAY MAH. 81.SOK GÜVEN APT. NO.24

YUKARI PAZARCI MAH.M.AKİF ERSOY CAD.4072

SOK.NO.5 MANAVGAT

ŞEKERHANE MAH.ÖZEL HAYAT HASTANESİ KARŞISI

ALANYA

KURTULUŞ ELEKTRONİK BEYAZID CAD. KASAPOĞLU PLAZA NO:24/11

ULUDAĞ ELEKTRONİK ŞEHREKÜSTÜ MAH. DEĞİRMEN SOKAK NO:7/46

0312 357 08 08

0312 367 64 64

0242 316 51 61

0242 512 37 85

0242 241 30 85

0242 746 76 03

0242 513 63 14

0224 372 31 47

0224 224 06 68

0258 371 81 91

0412 224 39 79

CEZAYİRLİ ELEKTRONİK BAKIRLI MAH.İZMİR BULVARI NO:183

TELEVİZYON HASTANESİ KURTİSMAİL PAŞA 7. SOK. GENÇKALAN APT. ALTI

NO: 9

GRUP ELEKTRONİK

ERZURUM ELEKTRONİK

RIZAİYE MAH.İZZETPAŞA CAD.NO.30 ELAZIĞ

A. YONCALIK MAH. ŞERİFEFENDİ CAD. ALPEREN

SİTESİ NO. 8

ÜNAL ŞENSÖYLER

ELEKTRONİK SANAYİ VE

TİCARET LİMİTED ŞİRKETİ

ATEŞ SOĞUTMA

DEĞİRMİÇEM MH.MUAMMER AKSOY BULV.8 NL.

SK.NO:17/A ŞEHİTKAMİL

BİNEVLER MAH.ABDULKADİR AKSU BULV.68 NOLU SOK.PARK

APT. ALTI NO:4

HATBOYU CAD. CANİK PASAJI NO:2/69 YEŞİLKÖY ELEKTRO CENTER

ELEKTRONİK SAN. VE

TİC.LTD.ŞTİ.

MTV ELEKTRONİK SAN.VE

TİC.LTD.ŞTİ

ECE ELEKTRONİK SAN.İÇ

VE DIŞ TİC.LTD.ŞTİ

HAKAN ELEKTRONİK

KAFKAS ELEKTRONİK

AYDIN VİDEO

PAZARBAŞI MAH. LOKMANCIOĞLU SK. NO:11/A

ÜSKÜDAR

SAHRAYICEDİT MAH.ATATÜRK CAD.DİLKUM SİT.

NO:55-4 KADIKÖY

PINARTEPE MAH. ATATÜRK CAD. BADEM SOK. NO:6

GÜRPINAR-BÜYÜKÇEKMECE

HAREKET ORDUSU SK. NO.20 BAHÇELİEVLER

NAMIK KIRAR

TEKNİK ELEKTONİK

HAMİDİYE CAD. ŞAH. AS HAN KAT:2 NO:36/28

SİRKECİ

SAN. SİT. 6. SOK. NO:29 ÖDEMİŞ

FEVZİ ÇAKMAK CAD. NO:74 ŞİRİNYER

0424 233 38 27

0442 213 83 81

0342 215 15 78

0342 360 86 86

0212 663 56 08

0216 391 73 63

0216 386 90 66

0212 880 12 72

0212 502 52 98

0212 526 23 30

0232 544 85 51

0232 448 19 91

KIRIKKALE

KOCAELİ

MALATYA

MANİSA

MERSİN

MERSİN

MUĞLA

MUĞLA

RİZE

SAMSUN

ŞANLIURFA

TRABZON

İZMİR

İZMİR

İZMİR

KAHRAMANMARAŞ

KAYSERİ

ÇANKAYA DİJİTAL

ELEKTRONİK SERVİS

TEKNİK TELEVİZYON

FEN ELEKTRONİK

GÜNGÖR ELEKTRONİK

MIZRAK ELEKTRONİK

KARDEŞLER

ELEKTRONİK

ANIT ELEKTRONİK

TAYFUN ELEKTRONİK

BALABAN ELEKTRONİK

HAKAN ELEKTRONİK

ÖZEMEK ELEKTRONİK

ÖZLÜK ELEKTRONİK

BİRCAN ELEKTRONİK

CEYLAN ELEKTRONİK

MEGA ELEKTRONİK

BAYER ELEKTRONİK

NATURAL SOUND

1372 SOKAK NO:17/1-A ÇANKAYA

1879 SOK. NO:61/A KARŞIYAKA

İNÖNÜ CAD. NO:232/B-C HATAY

HAYRULLAH MAH. MALİK EJDER CAD. ARIKAN SİT.

B/BLOK NO:24/C

FATİH MH.OĞUZ CAD.SERGEN AP.ALTI NO: 11/A

KOCASİNAN

GÜZELTEPE MAH.CELAL ATİK CAD.NO.41/B

0232 425 02 86

0232 369 61 75

0232 227 13 90

0344 223 03 40

0352 222 65 15

0318 224 47 42

ATATÜRK BULVARI NO:27-29/3 İZMİT

KANAL BOYU KERNEK CAMİİ KARŞISI İPEK CAD.

MISTOĞLU APT:9/A

0262 325 46 67

0422 323 54 68

PEKER MAH. HAKKI İPLİKÇİ CAD. N0: 35/A 0236 232 11 89

FATİH MAH.GMK BULVARI NO:43/D MEZİTLİ/MERSİN 0324 336 80 86

İHSANİYE MAH.ŞAMAN APT.ALTI 4902 SK.NO.26/A 0324 336 22 01

RECAİ GÜRELİ CAD. BAKKALOĞLU PASAJI NO.30/22 0252 214 43 98

CUMHURİYET CAD. NO:137 ORTACA/ 0252 282 25 17

PALANDÖKEN CADDESİ NO. 6 0464 217 97 96

BAHÇELİEVLER MAH.100.YIL BULVARI NO:273

MARDİN YOLU CAD. TİCARET LİSESİ KARŞISI ABUZEROĞLU

APT. 76/A

FATİH MAHALLESİ HACI ZİYA HABİBOĞLU CADDESİ

NO. 21

0362 230 69 62

0414 312 15 18

0462 224 41 55

TV'nin model ve seri numarası TV'nin arka tarafında bulunur

Bakıma gereksinim duyulduğunda kullanmak

üzere bilgileri aşağı kaydedin.

MODEL

SERİ

LG ELECTRONICS TİCARET A.Ş.

Kaptanpaşa Mah. Piyalepaşa Bulvarı No:73

Ortadoğu Plaza Kat : 7

Şişli- İstanbul-Turkey

Tel: ( 0 212 ) 314 52 52

Fax: ( 0 212 ) 222 61 44

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
