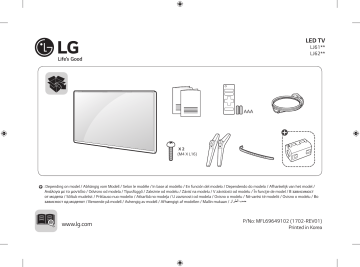

LED TV
LJ61**
LJ62**
AAA
X2
(M4 X L16)
: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model /
Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model / В зависимост
от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во
зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
www.lg.com
P/No: MFL69649102 (1702-REV01)
Printed in Korea
1
2
3
4
ANTENNA/
CABLE IN
HDMI IN
HDMI IN/ARC
USB IN
LAN
AUDIO OUT/
H/P OUT
H/P OUT
Satellite IN
PCMCIA CARD SLOT
OPTICAL DIGITAL
AUDIO OUT
COMPONENT IN
VIDEO/Y PB
PR L/MONO AUDIO R
AV IN
VIDEO/Y PB
PR L/MONO AUDIO R
COMPONENT IN
VIDEO/Y PB
VIDEO
AV IN
PR L/MONO AUDIO R
AUDIO
VIDEO/Y PB
PR L/MONO AUDIO R
VIDEO L/MONO AUDIO R
1
2
3
4
0
1
2
A
E
D
B
G1
G2
F
A
32LJ610V-ZD
32LJ622V-ZB
739
B
472
C
168
C
D
441
E
F
84
4.90
F
G1 G2
4.85
*MFL69649102*
OWNER’S MANUAL
Safety and Reference
LED TV*
* LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set and retain
it for future reference.
www.lg.com
*MFL69649209*
P/NO : MFL69649209(1706-REV01)
Copyright © 2017 LG Electronics Inc. All Rights Reserved.
Warning! Safety instructions
ENGLISH
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT
REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.
REFER TO QUALIFIED SERVICE PERSONNEL.
This symbol is intended to alert the user to the presence of
uninsulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk
of electric shock to persons.
This symbol is intended to alert the user to the presence of
important operating and maintenance (servicing)
instructions in the literature accompanying the appliance.
WARNING : TO REDUCE THE RISK OF FIRE AND ELECTRIC SHOCK,
DO NOT EXPOSE THIS PRODUCT TO RAIN OR MOISTURE.
•• Do not place the TV and/or remote control in the following
environments:
-- A location exposed to direct sunlight
-- An area with high humidity such as a bathroom
-- Near any heat source such as stoves and other devices that
produce heat
-- Near kitchen counters or humidifiers where they can easily be
exposed to steam or oil
-- An area exposed to rain or wind
-- Near containers of water such as vases
Otherwise, this may result in fire, electric shock, malfunction or
product deformation.
•• Do not place the product where it might be exposed to dust. This
may cause a fire hazard.
•• Mains Plug is the TV connecting/disconnecting device to AC
mains electric supply. This plug must remain readily attached and
operable when TV is in use.
•• Do not touch the power plug with wet hands. Additionally, if the
cord pin is wet or covered with dust, dry the power plug completely
or wipe dust off. You may be electrocuted due to excess moisture.
2
•• Make sure to connect Mains cable to compliant AC mains socket
with Grounded earth pin. (Except for devices which are not
grounded on earth.) Otherwise possibility you may be electrocuted
or injured.
•• Insert power cable plug completely into wall socket otherwise if
not secured completely into socket, fire ignition may break out.
•• Ensure the power cord does not come into contact with hot objects
such as a heater. This may cause a fire or an electric shock hazard.
•• Do not place a heavy object, or the product itself, on power cables.
Otherwise, this may result in fire or electric shock.
•• Bend antenna cable between inside and outside building to
prevent rain from flowing in. This may cause water damaged inside
the Product and could give an electric shock.
•• When mounting TV onto wall make sure to neatly install and
isolate cabling from rear of TV as to not create possibility of electric
shock /fire hazard.
•• Do not plug too many electrical devices into a single multiple
electrical outlet. Otherwise, this may result in fire due to overheating.
•• Do not drop the product or let it fall over when connecting external
devices. Otherwise, this may result in injury or damage to the
product.
•• Keep the anti-moisture packing material or vinyl packing out of the
reach of children. Anti-moisture material is harmful if swallowed.
If swallowed by mistake, force the patient to vomit and visit the
nearest hospital. Additionally, vinyl packing can cause suffocation.
Keep it out of the reach of children.
•• Do not let your children climb or cling onto the TV. Otherwise, the
TV may fall over, which may cause serious injury.
•• Dispose of used batteries carefully to ensure that a small child
does not consume them. Please seek Doctor- Medical Attention
immediately if child consumes batteries.
•• Do not insert any metal objects/conductors (like a metal chopstick/
cutlery/screwdriver) into the end of power cable while the power
plug is plugged into wall socket. Additionally, do not touch the
power plug right after unplugging from the wall socket. You may
be electrocuted.
•• Do not put or store inflammable substances near the product.
There is a danger of combustion/explosion or fire due to careless
handling of the inflammable substances.
•• Do not drop metallic objects such as coins, hair pins, chopsticks
or wire into the product, or inflammable objects such as paper
and matches. Children must pay particular attention. Electrical
shock, fire or injury can occur. If a foreign object is dropped into the
product, unplug the power cord and contact the service centre.
•• Do not install the product on places such as unstable shelves or
inclined surfaces. Also avoid places where there is vibration or
where the product cannot be fully supported. Otherwise, the
product may fall or flip over, which may cause injury or damage to
the product.
•• If you install the TV on a stand, you need to take actions to prevent
the product from overturning. Otherwise, the product may fall
over, which may cause injury.
•• If you intend to mount the product to a wall, attach VESA standard
mounting interface (optional parts) to the back of the product.
When you install the set to use the wall mounting bracket
(optional parts), fix it carefully so as not to drop.
•• Only use the attachments / accessories specified by the
manufacturer.
•• When installing the antenna, consult with a qualified service
technician. If not installed by a qualified technician, this may create
a fire hazard or an electric shock hazard.
•• We recommend that you maintain a distance of at least 2 to 7
times the diagonal screen size when watching TV. If you watch TV
for a long period of time, this may cause blurred vision.
•• Only use the specified type of battery. This could cause damage to
the remote control.
•• Do not mix new batteries with old batteries. This may cause the
batteries to overheat and leak.
•• Batteries should not be exposed to excessive heat. For example,
keep away from direct Sunlight, open fireplace and electric heaters.
•• Signal from Remote Control can be interrupted due to external/
internal lighting eg Sunlight, fluorescent lighting. If this occurs turn
off lighting or darken viewing area.
•• When connecting external devices such as video game consoles,
make sure the connecting cables are long enough. Otherwise,
the product may fall over, which may cause injury or damage the
product.
•• Do not turn the product On/Off by plugging-in or unplugging
the power plug to the wall outlet. (Do not use the power plug for
switch.) It may cause mechanical failure or could give an electric
shock.
•• Please follow the installation instructions below to prevent the
product from overheating.
-- The distance between the product and the wall should be more
than 10 cm.
-- Do not install the product in a place with no ventilation (e.g., on
a bookshelf or in a cupboard).
-- Do not install the product on a carpet or cushion.
-- Make sure the air vent is not blocked by a tablecloth or curtain.
This may result in fire.
ENGLISH
•• Do not spray water on the product or scrub with an inflammable
substance (thinner or benzene). Fire or electric shock accident can
occur.
•• Do not allow any impact, shock or any objects to fall into the unit,
and do not drop anything onto the screen. You may be injured or
the product can be damaged.
•• Never touch this product or antenna during a thunder or lighting
storm. You may be electrocuted.
•• Never touch the wall outlet when there is leakage of gas, open the
windows and ventilate. It may cause a fire or a burn by a spark.
•• Do not disassemble, repair or modify the product at your own
discretion. Fire or electric shock accident can occur. Contact the
service centre for check, calibration or repair.
•• If any of the following occur, unplug the product immediately and
contact your local service centre.
-- The product has been damaged
-- Foreign objects have entered the product
-- The product produced smoke or a strange smell
This may result in fire or electric shock.
•• Unplug the TV from AC mains wall socket if you do not intend to
use the TV for a long period of time. Accumulated dust can cause
fire hazard and insulation deterioration can cause electric leakage/
shock/fire.
•• Apparatus shall not be exposed to dripping or splashing and no
objects filled with liquids, such as vases, shall be placed on the
apparatus.
•• Do not install this product on a wall if it could be exposed to oil or
oil mist. This may damage the product and cause it to fall.
•• If water enters or comes into contact with TV, AC adapter or power
cord please disconnect the power cord and contact service centre
immediately. Otherwise, this may result in electric shock or fire.
•• Only use an authorized AC adapter and power cord approved by
LG Electronics. Otherwise, this may result in fire, electric shock,
malfunction or product deformation.
•• Never Disassemble the AC adapter or power cord. This may result in
fire or electric shock.
•• Be careful in handling the adapter to prevent any external shocks
to it. An external shock may cause damage to the adapter.
•• Make sure the power cord is connected securely to the power plug
on the TV.
•• Install the product where no radio wave occurs.
•• There should be enough distance between an outside antenna and
power lines to keep the former from touching the latter even when
the antenna falls. This may cause an electric shock.
3
ENGLISH
•• Take care not to touch the ventilation openings when watching the
TV for long periods as the ventilation openings may become hot.
This does not affect the operation or performance of the product.
•• Periodically examine the cord of your appliance, and if its
appearance indicates damage or deterioration, unplug it,
discontinue use of the appliance, and have the cord replaced with
an exact replacement part by an authorized servicer.
•• Prevent dust collecting on the power plug pins or outlet. This may
cause a fire hazard.
•• Protect the power cord from physical or mechanical abuse, such as
being twisted, kinked, pinched, closed in a door, or walked upon.
Pay particular attention to plugs, wall outlets, and the point where
the cord exits the appliance.
•• Do not press strongly upon the panel with a hand or sharp object
such as nail, pencil or pen, or make a scratch on it, as it may
cause damage to screen.
•• Avoid touching the screen or holding your finger(s) against it for
long periods of time. Doing so may produce some temporary or
permanent distortion/damage to screen.
•• As long as this unit is connected to the AC wall outlet, it is not
disconnected from the AC power source even if you turn off this
unit by SWITCH.
•• When unplugging the cable, grab the plug and unplug it, by
pulling at the plug. Don’t pull at the cord to unplug the power cord
from the power board, as this could be hazardous.
•• When moving the product, make sure you turn the power off first.
Then, unplug the power cables, antenna cables and all connecting
cables. The TV set or power cord may be damaged, which may
create a fire hazard or cause electric shock.
•• When moving or unpacking the product, work in pairs because the
product is heavy. Otherwise, this may result in injury.
•• Refer all servicing to qualified service personnel. Servicing is
required when the apparatus has been damaged in any way, such
as power supply cord or plug is damaged, liquid has been spilled
or objects have fallen into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate normally, or has
been dropped.
•• Do not use high voltage electrical goods near the TV (e.g. electric
mosquito-swatter). This may result in product malfunction.
•• When cleaning the product and its components, unplug the power
first and wipe it with a soft cloth. Applying excessive force may
cause scratches or discolouration. Do not spray with water or wipe
with a wet cloth. Do not clean your TV with chemicals including
glass cleaner, any type of air freshener, insecticide, lubricants, wax
(car, industrial), abrasive, thinner, benzene, alcohol etc., which can
damage the product and/or its panel. Otherwise, this may result
in fire, electric shock or product damage (Deformation, corrosion
or breakage).
4
Preparing
•• If the TV is turned on for the first time after it was shipped from
the factory, initialization of the TV may take a few minutes.
(Depending on model)
•• Image shown may differ from your TV.
•• Your TV’s OSD (On Screen Display) may differ slightly from that
shown in this manual.
•• The available menus and options may differ from the input source
or product model that you are using.
•• New features may be added to this TV in the future.
•• The items supplied with your product may vary depending on the
model.
•• Product specifications or contents of this manual may be changed
without prior notice due to upgrade of product functions.
•• For an optimal connection, HDMI cables and USB devices should
have bezels less than 10 mm thick and 18 mm width. Use an
extension cable that supports USB 2.0 if the USB cable or USB
memory stick does not fit into your TV’s USB port.
B
B
A
A
* A <
= 10 mm
* B <
= 18 mm
•• Use a certified cable with the HDMI logo attached.
•• If you do not use a certified HDMI cable, the screen may not display
or a connection error may occur. (Recommended HDMI Cable Types)
-- High-Speed HDMI®/TM Cable (3 m or less)
-- High-Speed HDMI®/TM Cable with Ethernet (3 m or less)
•• How to use the ferrite core (Depending on model)
-- Use the ferrite core to reduce the electromagnetic interference in
the power cord. Wind the power cord on the ferrite core once.
[TV side]
[Wall side]
10 cm (+ / -2 cm)
Separate purchase
Separate purchase items can be changed or modified for quality
improvement without any notification. Contact your dealer to buy
these items. These devices only work with certain models. The model
name or design may be changed depending on the upgrade of product
functions, manufacturer’s circumstances or policies.
•• When holding the TV, the screen should face away from you to
avoid damage.
ENGLISH
•• Do not use any unapproved items to ensure the safety
and product life span.
•• Any damage or injuries caused by using unapproved
items are not covered by the warranty.
•• Some models have a thin film attached on to the screen
and this must not be removed.
•• When attaching the stand to the TV set, place the screen
facing down on a cushioned table or flat surface to
protect the screen from scratches.
•• Make sure that the screws are fastened completely. (If
they are not fastened securely enough, the TV may tilt
forward after being installed.) Do not use too much force
and over tighten the screws; otherwise screw may be
damaged and not tighten correctly.
•• Hold the top and bottom of the TV frame firmly. Make sure not to
hold the transparent part, speaker, or speaker grill area.
•• When transporting a large TV, there should be at least 2 people.
•• When transporting the TV by hand, hold the TV as shown in the
following illustration.
(Depending on model)
AN-MR650A
Magic Remote
Lifting and moving the TV
Please note the following advice to prevent the TV from being scratched
or damaged and for safe transportation regardless of its type and size.
•• It is recommended to move the TV in the box or packing material
that the TV originally came in.
•• Before moving or lifting the TV, disconnect the power cord and all
cables.
•• When transporting the TV, do not expose the TV to jolts or excessive
vibration.
•• When transporting the TV, keep the TV upright, never turn the TV
on its side or tilt towards the left or right.
•• Do not apply excessive pressure to cause flexing /bending of frame
chassis as it may damage screen.
•• When handling the TV, be careful not to damage the protruding
buttons.
•• Avoid touching the screen at all times, as this may
result in damage to the screen.
•• Do not move the TV by holding the cable holders, as the
cable holders may break, and injuries and damage to
the TV may occur.
5
Mounting on a table
You can simply operate the TV functions, using the button.
1 Lift and tilt the TV into its upright position on a table.
• Leave a 10 cm (minimum) space from the wall for proper
ventilation.
ENGLISH
Using the button
10 cm
10 cm
10 cm
10 cm
10 cm
Basic functions
2 Connect the power cord to a wall outlet.
Power On (Press)
Power Off1 (Press and Hold)
Menu Control (Press2)
Menu Selection (Press and Hold3)
1 All running apps will close, and any recording in progress will stop.
2 You can access and adjust the menu by pressing the button when
TV is on.
3 You can use the function when you access menu control.
•• Do not place the TV near or on sources of heat, as this
may result in fire or other damage.
•• Do not apply foreign substances (oils, lubricants, etc.)
to the screw parts when assembling the product.
(Doing so may damage the product.)
Securing the TV to a wall
(This feature is not available for all models.)
Adjusting the menu
When the TV is turned on, press the
the Menu items using the button.
button one time. You can adjust
Turns the power off.
Changes the input source.
Scrolls through the saved programmes.
Adjusts the volume level.
6
1 Insert and tighten the eye-bolts, or TV brackets and bolts on the
back of the TV.
• If there are bolts inserted at the eye-bolts position, remove the
bolts first.
2 Mount the wall brackets with the bolts to the wall. Match the
location of the wall bracket and the eye-bolts on the rear of the TV.
3 Connect the eye-bolts and wall brackets tightly with a sturdy rope.
Make sure to keep the rope horizontal with the flat surface.
•• Make sure that children do not climb on or hang on
the TV.
Mounting on a wall
Attach an optional wall mount bracket at the rear of the TV carefully
and install the wall mount bracket on a solid wall perpendicular to
the floor. When you attach the TV to other building materials, please
contact qualified personnel. LG recommends that wall mounting be
performed by a qualified professional installer. We recommend the use
of LG’s wall mount bracket. LG’s wall mount bracket is easy to move with
cables connected. When you do not use LG’s wall mount bracket, please
use a wall mount bracket where the device is adequately secured to the
wall with enough space to allow connectivity to external devices. It is
advised to connect all the cables before installing fixed wall mounts.
Model
43LJ55**
43LJ59**
32LJ60**
32/43LJ61**
32/43LJ62**
49LJ55**
49LJ59**
49/55LJ61**
49/55LJ62**
VESA (A x B) (mm)
200 x 200
300 x 300
Standard screw
M6
M6
Number of screws
4
4
Wall mount bracket
LSW240B
MSW240
LSW350B
MSW240
ENGLISH
•• Use a platform or cabinet that is strong and large enough to
support the TV securely.
•• Brackets, bolts and ropes are not provided. You can obtain
additional accessories from your local dealer.
Separate purchase (Wall mounting bracket)
A
B
•• Remove the stand before installing the TV on a wall
mount by performing the stand attachment in reverse.
10 cm
10 cm
10 cm
•• When installing the wall mounting bracket, it is recommended to
cover the stand hole using tape, in order to prevent the influx of
dust and insects. (Depending on model)
10 cm
Make sure to use screws and wall mount bracket that meet the VESA
standard. Standard dimensions for the wall mount kits are described in
the following table.
Stand hole
7
ENGLISH
Connections (notifications)
Adapter connection
Connect various external devices to the TV and switch input modes to
select an external device. For more information of external device’s
connection, refer to the manual provided with each device.
Available external devices are: HD receivers, DVD players, VCRs, audio
systems, USB storage devices, PC, gaming devices, and other external
devices.
(Depending on model)
•• The external device connection may differ from the model.
•• Connect external devices to the TV regardless of the order of the
TV port.
•• If you record a TV program on a DVD recorder or VCR, make sure to
connect the TV signal input cable to the TV through a DVD recorder
or VCR. For more information of recording, refer to the manual
provided with the connected device.
•• Refer to the external equipment’s manual for operating
instructions.
•• If you connect a gaming device to the TV, use the cable supplied
with the gaming device.
•• In PC mode, there may be noise associated with the resolution,
vertical pattern, contrast or brightness. If noise is present, change
the PC output to another resolution, change the refresh rate to
another rate or adjust the brightness and contrast on the PICTURE
menu until the picture is clear.
•• In PC mode, some resolution settings may not work properly
depending on the graphics card.
•• When connecting via a wired LAN, it is recommended to use a
CAT 7 cable.
Antenna connection
Connect the TV to a wall antenna socket with an RF cable (75 Ω).
•• Use a signal splitter to use more than 2 TVs.
•• If the image quality is poor, install a signal amplifier properly to
improve the image quality.
•• If the image quality is poor with an antenna connected, try to
realign the antenna in the correct direction.
•• An antenna cable and converter are not supplied.
•• Supported DTV Audio: MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
8
•• Please be sure to connect the TV to the AC-DC power
adapter before connecting the TV’s power plug to a wall
power outlet.
Satellite dish connection
(Only satellite models)
Connect the TV to a satellite dish to a satellite socket with a satellite RF
cable (75 Ω).
CI module connection
(Depending on model)
View the encrypted (pay) services in digital TV mode.
•• Check if the CI module is inserted into the PCMCIA card slot in the
right direction. If the module is not inserted properly, this can
cause damage to the TV and the PCMCIA card slot.
•• If the TV does not display any video and audio when CI+ CAM is
connected, please contact to the Terrestrial/Cable/Satellite Service
Operator.
USB connection
Some USB Hubs may not work. If a USB device connected through a USB
Hub is not detected, connect it directly to the USB port on the TV.
Other connections
Connect your TV to external devices. For the best picture and audio
quality, connect the external device and the TV with the HDMI cable.
Some separate cable is not provided.
•• Supported HDMI Audio format :
Dolby Digital / Dolby Digital Plus (32 kHz, 44.1 kHz, 48 kHz),
DTS (44.1 kHz, 48 kHz),
PCM (32 kHz, 44.1 kHz, 48 kHz, 96 kHz, 192 kHz)
(Depending on model)
Remote control
The descriptions in this manual are based on the buttons on the remote
control. Please read this manual carefully and use the TV correctly.
To replace batteries, open the battery cover, replace batteries
(1.5 V AAA) matching the and ends to the label inside the
compartment, and close the battery cover. To remove the batteries,
perform the installation actions in reverse.
Make sure to point the remote control toward the remote control sensor
on the TV.
* To use the button, press and hold for more than 3 seconds.
1
2
1
ENGLISH
(Some buttons and services may not be provided depending on models
or regions.)
(POWER) Turns the TV on or off.
Selects Radio, TV and DTV programme.
(INPUT) Changes the input source.
(Q. Settings) Accesses the Quick Settings.
By zooming in on the selected area, you can view it in
full screen.
(SEARCH) Search for content such as TV programmes, movies
and other videos, or perform a web search by entering text in the
search bar.
Recalls your preferred subtitle in digital mode.
Number buttons Enters numbers.
Alphabet buttons Enters letters.
Accesses the saved programmes list.
(Space) Opens an empty space on the screen keyboard.
Shows programme guide.
Returns to the previously viewed programme.
* You can access apps or Live TV using the number
buttons corresponding to the features.
CIS_장입용
Adjusts the volume level.
Views the information of the current programme and
screen.
(MUTE) Mutes all sounds.
-- Pressing and holding the button accesses the Accessibility
menu.
Scrolls through the saved programmes.
Moves to the previous or next screen.
1 , 2 Streaming Service buttons Connects to the Video
Streaming Service.
(HOME) Accesses the Home menu.
-- Pressing and holding the button shows the previous history.
Shows the list of Programmes and Recommended.
Returns to the previous level.
Clears on-screen displays and returns to TV viewing.
Teletext buttons (
) These buttons are used for
teletext.
* Provides content related to the programme you are
currently watching.
Navigation buttons (up/down/left/right) Scrolls through menus
or options.
Selects menus or options and confirms your input.
Audio descriptions function will be enabled.
Starts to record and displays record menu.
(Only Time MachineReady supported model)
Returns to LIVE TV.
Control buttons (
) Controls media contents.
,
,
,
These access special functions in some
menus.
9
Magic remote functions
ENGLISH
(Some buttons and services may not be provided depending on models
or regions.)
When the message “Magic remote battery is low. Change the battery.” is
displayed, replace the battery.
To replace batteries, open the battery cover, replace batteries (1.5 V AA)
matching the and ends to the label inside the compartment,
and close the battery cover. Be sure to point the magic remote toward
the remote control sensor on the TV. To remove the batteries, perform
the installation actions in reverse.
* To use the button, press and hold for more than 3 seconds.
1
10
2
1
(POWER) Turns the TV on or off.
You can turn your set-top box on or off by adding the settop box to the universal remote control for your TV.
Number buttons Enters numbers.
Alphabet buttons Enters letters.
Accesses the saved programmes list.
(SPACE) Opens an empty space on the screen keyboard.
(Screen Remote) Displays the Screen Remote.
-- Accesses the Universal Control Menu.
* You can access apps or Live TV using the number
buttons corresponding to the features.
* Audio descriptions function will be enabled.
Adjusts the volume level.
(MUTE) Mutes all sounds.
-- Pressing and holding the button accesses the Accessibility
menu.
Scrolls through the saved programmes.
(Voice recognition)
Network connection is required to use the voice recognition function.
1 Press the voice recognition button.
2 Speak when the voice display window appears on the TV screen.
(HOME) Accesses the Home menu.
* Shows the previous history.
(SEARCH)* Search for content such as TV programmes, movies
and other videos, or perform a web search by entering text in the
search bar.
Displays the set-top box Home menu.
-- When you are not watching via a set-top box: the display changes to
the set-top box screen.
Wheel (OK) Press the center of the Wheel button to select a
menu. You can change programmes by using the wheel button.
(up/down/left/right) Press the up, down, left or right
button to scroll the menu. If you press
buttons while the
pointer is in use, the pointer will disappear from the screen and Magic
Remote will operate like a general remote control. To display the
pointer on the screen again, shake Magic Remote to the left and right.
Registering magic remote
How to register the magic remote
To use the Magic Remote, first pair it with your TV.
1 Put batteries into the Magic Remote and turn the TV on.
2 Point the Magic Remote at your TV and press the Wheel (OK)
on the remote control.
* If the TV fails to register the Magic Remote, try again after turning the
TV off and back on.
How to deregister the magic remote
Press the
and (HOME) buttons at the same time, for five
seconds, to unpair the Magic Remote with your TV.
Licenses
Supported licenses may differ by model. For more information about
licenses, visit www.lg.com.
ENGLISH
Returns to the previous level.
Shows programme guide.
* Clears on-screen displays and returns to last input viewing.
1 , 2 Streaming Service buttons Connects to the Video
Streaming Service.
(INPUT) Changes the input source.
-- Pressing and holding the button displays all the lists of external
inputs.
(Q. Settings) Accesses the Quick Settings.
-- Pressing and holding the button displays the All Settings
menu.
,
,
,
These access special functions in some menus.
Teletext buttons (
,
) These buttons are used for teletext.
By zooming in on the selected area, you can view it in
full screen.
* Provides content related to the programme you are
currently watching.
* You can zoom in on the area where the remote control is
pointed.
Open source software
notice information
To obtain the source code under GPL, LGPL, MPL, and other open source
licenses, that is contained in this product, please visit http://opensource.
lge.com.
In addition to the source code, all referred license terms, warranty
disclaimers and copyright notices are available for download.
LG Electronics will also provide open source code to you on CD-ROM
for a charge covering the cost of performing such distribution (such
as the cost of media, shipping, and handling) upon email request to
opensource@lge.com. This offer is valid for three (3) years from the date
on which you purchased the product.
External control device
setup
To obtain the external control device setup information, please visit
www.lg.com.
* Pressing and holding the
button will let you cancel and reregister Magic Remote at once.
11
Troubleshooting
Cannot control the TV with the remote control.
ENGLISH
•• Check the remote control sensor on the product and try again.
•• Check if there is any obstacle between the product and the remote
control.
•• Check if the batteries are still working and properly installed (
to , to ).
No image display and no sound is produced.
•• Check if the product is turned on.
•• Check if the power cord is connected to a wall outlet.
•• Check if there is a problem in the wall outlet by connecting other
products.
The TV turns off suddenly.
•• Check the power control settings. The power supply may be
interrupted.
•• Check if the Sleep Timer / Timer Power Off is activated in the
Timers settings.
•• Check if the Auto Power Off is activated in the General -> Eco
Mode settings. (Depending on model)
•• If there is no signal while the TV is on, the TV will turn off
automatically after 15 minutes of inactivity.
When connecting to the PC (HDMI), ‘No Signal’ or ‘Invalid Format’ is
displayed.
•• Turn the TV off/on using the remote control.
•• Reconnect the HDMI cable.
•• Restart the PC with the TV on.
12
Abnormal Display
•• If the product feels cold to the touch, there may be a small “flicker”
when it is turned on. This is normal, there is nothing wrong with
product.
•• This panel is an advanced product that contains millions of pixels.
You may see tiny black dots and/or brightly coloured dots (red, blue
or green) at a size of 1 ppm on the panel. This does not indicate a
malfunction and does not affect the performance and reliability of
the product. This phenomenon also occurs in third-party products
and is not subject to exchange or refund.
•• You may find different brightness and color of the panel depending
on your viewing position(left/right/top/down).
This phenomenon occurs due to the characteristic of the panel.
It is not related with the product performance, and it is not
malfunction.
•• Displaying a still image for a prolonged period of time may cause
image sticking. Avoid displaying a fixed image on the TV screen for
a long period of time.
Generated Sound
•• “Cracking” noise: A cracking noise that occurs when watching or
turning off the TV is generated by plastic thermal contraction due
to temperature and humidity. This noise is common for products
where thermal deformation is required.
•• Electrical circuit humming/panel buzzing: A low level noise is
generated from a high-speed switching circuit, which supplies a
large amount of current to operate a product. It varies depending
on the product. This generated sound does not affect the
performance and reliability of the product.
Specifications
32LJ60**
Wireless module specification
(Only LJ55**, LJ59**, LJ60**, LJ61**)
(Only 32LJ622V-ZB, 43/49LJ624V-ZC, 55LJ625V-ZB)
AC/DC
Adapter
ENGLISH
•• As band channels can vary per country, the user cannot change or
adjust the operating frequency. This product is configured for the
regional frequency table.
•• For consideration of the user, this device should be installed and
operated with a minimum distance of 20 cm between the device
and the body.
Manufacturer : Lien Chang
Model : LCAP45
Manufacturer : APD
Model : DA-48G19
Manufacturer : Chicony
Model : A16-048N2A
Manufacturer : LG Innotek
Model : PSAC-L655
In : AC 100 - 240 V ~ 50/60 Hz
Out : DC 19 V
2.53 A
Wireless module(LGSWFAC71)Specifications
Wireless LAN (IEEE 802.11a/b/g/n/ac)
Frequency range
Output power(Max.)
2400 to 2483.5 MHz
5150 to 5725 MHz
5725 to 5850 MHz (Not for EU)
13 dBm
16.5 dBm
10 dBm
* "IEEE 802.11ac" is not available in all countries.
(Only 55LJ622V-ZB, 43/49LJ622V-ZC, 43/49LJ625V-ZC)
Wireless module(LGSBWAC72)Specifications
Wireless LAN (IEEE 802.11a/b/g/n/ac)
Frequency range
Output power(Max.)
2400 to 2483.5 MHz
5150 to 5725 MHz
5725 to 5850 MHz (Not for EU)
14 dBm
16.5 dBm
11.5 dBm
Bluetooth
Frequency range
Output power (Max.)
2400 to 2483.5 MHz
8.5 dBm
* "IEEE 802.11ac" is not available in all countries.
13
CI Module (W x H x D)
ENGLISH
Environment condition
100.0 mm x 55.0 mm x 5.0 mm
Operating Temperature
0 °C to 40 °C
Operating Humidity
Less than 80 %
Storage Temperature
-20 °C to 60 °C
Storage Humidity
Less than 85 %
(Depending on country)
Television system
DVB-S/S2
Channel coverage
(Band)
Maximum number of
storable programmes
External antenna
impedance
14
950~2150 MHz
Digital TV
Analogue TV
DVB-T
DVB-T2
DVB-C
DVB-S/S2
PAL/SECAM B/G, D/K, I
SECAM L
DVB-C
DVB-T/T2
46 ~ 890 MHz
VHF III : 174 ~ 230 MHz
UHF IV : 470 ~ 606 MHz
UHF V : 606 ~ 862 MHz
S Band II : 230 ~ 300 MHz
S Band III : 300 ~ 470 MHz
6,000
2,000
75 Ω
46 ~ 862 MHz
Record the model number and serial number of the TV.
Refer to the label on the back cover and quote this
information to your dealer when requiring any service.
MODEL
SERIAL
MANUEL D'UTILISATION
CONFIGURATION DU
PÉRIPHÉRIQUE
DE CONTRÔLE EXTERNE
Veuillez lire attentivement ce manuel avant de mettre le produit en service et
conservez-le afin de pouvoir vous y référer ultérieurement.
www.lg.com
2
CODES DE TOUCHE
FRANÇAIS
FR
CODES de touche
• Cette option n'est pas disponible sur tous les modèles.
Code
(Hexa)
Fonction
Remarque
Touche de la
télécommande
Touche de la
01
CH -, PR télécommande
Touche de la
02
Volume +
télécommande
Touche de la
03
Volume télécommande
Touche de la
06
> (Flèche / touche droite)
télécommande
Touche de la
07
< (Flèche / touche droite)
télécommande
Touche de la
08
Alimentation
télécommande
Touche de la
09
Sourdine
télécommande
Touche de la
0B
Source d'entrée
télécommande
Touche de la
0E
SLEEP (SOMMEIL)
télécommande
Touche de la
0F
TV, TV/RAD
télécommande
* Touches numériques de Touche de la
10 - 19
0à9
télécommande
Touche de la
1A
Q.View / Flashback
télécommande
Touche de la
1E
FAV (Chaîne favorite)
télécommande
Touche de la
20
Texte (Télétext)
télécommande
Touche de la
21
T. Opt. (Option télétexte)
télécommande
Touche de la
28
Retour (PRÉCÉDENT)
télécommande
Touche de la
30
Mode AV (Audio / Vidéo)
télécommande
Touche de la
39
Sous-titres
télécommande
Touche de la
Λ (Flèche / curseur vers
40
le haut)
télécommande
V (Flèche / curseur vers
Touche de la
41
le bas)
télécommande
Touche de la
42
Mes applications
télécommande
Touche de la
43
Menu / Paramètres
télécommande
Touche de la
44
OK / Entrer
télécommande
Touche de la
45
Q.Menu
télécommande
Liste, - (ATSC
Touche de la
4C
uniquement)
télécommande
00
CH +, PR +
Code
(Hexa)
53
5B
60
61
63
71
72
79
91
7A
7C
7E
8E
8F
AA
AB
B0
B1
BA
BB
BD
DC
99
9F
9B
Fonction
Remarque
Touche de la
télécommande
Touche de la
Sortie
télécommande
Touche de la
PIP(AD)
télécommande
Touche de la
Bleu
télécommande
Touche de la
Jaune
télécommande
Touche de la
Vert
télécommande
Touche de la
Rouge
télécommande
Format / Format de
Touche de la
l'image
télécommande
Touche de la
AD (Description audio)
télécommande
Touche de la
Guide de l'utilisateur
télécommande
Touche de la
Smart / Home
télécommande
Touche de la
Simplink
télécommande
Touche de la
►► (Avance)
télécommande
Touche de la
◄◄ (Retour)
télécommande
Touche de la
Informations
télécommande
Touche de la
Guide des programmes
télécommande
Touche de la
► (Lecture)
télécommande
Touche de la
ꕗ (Arrêt / Liste de
télécommande
fichiers)
Touche de la
ꕘ (Arrêt sur image /
télécommande
Ralenti / Pause)
Touche de la
Football
télécommande
Touche de la
ꔄ (REC)
télécommande
Touche de la
3D
télécommande
AutoConfig (Configuration Touche de la
automatique)
télécommande
Touche de la
App / *
télécommande
Touche de la
TV/PC
télécommande
Liste
* Le code de touche 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB qui utilisent une chaîne majeure / mineure.
(Pour la Corée du sud, le Japon, l'Amérique du Nord et l'Amérique latine, sauf la Colombie)
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
3
• L’image ci-dessous peut être différente de celle affichée sur votre téléviseur.
Connectez la prise USB pour convertisseur de série / RS-232C à un périphérique de contrôle externe
(comme un ordinateur ou un système de contrôle A/V) pour contrôler de l'extérieur les fonctions du produit.
Remarque : Le type de port de contrôle sur le téléviseur peut varier selon les modèles.
* Veuillez noter que certains modèles ne prennent pas en charge ce type de connectivité.
* Le câble n'est pas fourni avec le produit.
Convertisseur USB vers port série avec câble USB
USB IN
Type de USB
(PC)
(TV)
• Le téléviseur LG est compatible avec le convertisseur USB versRS-232C
port série
PL2303 (ID du fournisseur :
IN
(CONTROL & SERVICE)
0 x 0557 ; ID du produit : 0 x 2008) qui est ni fabriqué, ni fourni
par LG.
• Vous pouvez l'acheter dans les magasins d'informatique qui vendent des accessoires pour les
informaticiens professionnels.
(TV)
(PC)
USB IN
RS-232C avec câble RS232C
(TV)
(TV)
1
Type DE9 (D-Sub 9 broches) Type
3
• Achetez le câble RS-232C (type DE9, D-Sub 9 broches, femelle-femelle) pour le câble RS-232C afin
d'établir la connexion entre le PC et le téléviseur, comme indiqué dans le manuel.
SERVICE ONLY
(PC)
(PC)
2
RS-232C IN
(CONTROL & SERVICE)
(PC)
(TV)
1
3
(PC)
RS-232C IN
(TV)
SERVICE ONLY
1
(CONTROL & SERVICE)
L'interface de connexion peut être différente de celle
3 de votre téléviseur.
2
(PC)
2
3
(TV)
1
(PC)
RS-232C IN
2RS-232C IN
(CONTROL & SERVICE)
(CONTROL & SERVICE)
(TV)
FRANÇAIS
FR
CONFIGURATION DU PÉRIPHÉRIQUE DE
CONTRÔLE EXTERNE
USB USB
IN IN
4
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
(PC)
(PC)
(TV)
(TV)
RS-232C IN
(CONTROL
• Vous devez vous munir d'une prise jack avec un câble RS-232
pour& SERVICE)
établir la connexion entre le PC et le
téléviseur et dont les références se trouvent dans le manuel. RS-232C IN
(PC)
(PC)
(CONTROL & SERVICE)
* Pour les autres modèles, utilisez le port USB.
* L'interface de connexion peut être différente de celle de votre téléviseur.
1
3
(PC)
(PC)
1
3
2
2
- ou
(TV)
(TV)
(TV)
(TV)
1
3
(PC)
(PC)
SERVICE
ONLY ONLY
SERVICE
FRANÇAIS
FR
Type de prise jack
1
3
RS-232C IN
(CONTROL & SERVICE)
2
RS-232C IN
(CONTROL & SERVICE)
2
Ordinateur client
(TV)
(TV)
Configurations RS-232C
Configurations 3 fils (non standard)
1

5
RS-232C IN
(CONTROL & SERVICE)
RXD
6
9
RS-232C
(Port série)
TV
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
RS-232C IN
(CONTROL & SERVICE)

Ordinateur
OU
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Téléphone
Définir l'ID
Pour définir un numéro d'ID », voir « Mappage de données réelles » à la page p.6.
1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux.
2. Appuyez sur les touches de navigation pour accéder à (*Général → À propos de ce téléviseur ou
OPTION) puis appuyez sur OK.
3. Appuyez sur les touches de navigation pour accéder à Définir l'ID puis appuyez sur OK.
4. Faites défiler vers la gauche ou vers la droite pour sélectionner un numéro d'ID, puis sélectionnez
FERMER. La plage d'ajustement est de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur SORTIE.
*(Selon le modèle)
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
5
Paramètres de communication
• Bit d'arrêt : 1 bit
• Code de communication : Code ASCII
• Utilisez un câble croisé (inversé).
Liste de référence de commandes
(selon le modèle)
COMMAND1 COMMAND2
01. Alimentation*
02. Format de
l'image
03.
Désactivation de
l'écran
04. Volume en
sourdine
05. Contrôle de
volume
k
a
k
c
k
d
k
e
DONNÉES
(Hexadécimales)
00 à 01
15. Balance
16. Couleur
(p.7)
Température
17. Méthode
(p.7)
ISM (TV plasma
uniquement)
00 à 01
k
f
00 à 64
06. Contraste
k
g
00 à 64
07. Luminosité
k
h
00 à 64
08. Couleur
k
i
00 à 64
09. Teint
10. Netteté
k
k
11. OSD Select
(Sélection de
k
l'OSD)
12. Remote
Control Lock
k
Mode (Mode
verrouillage de
télécommande)
j
00 à 64
k
00 à 32
l
00 à 01
m
00 à 01
13. Treble
(Aigus)
k
r
00 à 64
14. Bass
(Graves)
k
s
00 à 64
* Remarque :
k
t
DONNÉES
(Hexadécimales)
00 à 64
x
u
00 à 64
j
p
(p.8)
j
v
(p.8)
j
q
00 à 05
m
a
(p.9)
m
b
00 à 01
m
c
m
23. Control
BackLight, Control
Panel Light (Contrôle
du rétroéclairage,
Éclairage du
panneau de
commande)
x
24. Input
select (Main)
(Sélection
source d'entrée
(principale))
25. 3D (modèles x
3D uniquement)
g
CODES de
touche
00 à 64
b
(p.11)
t
(p.11)
26. Extended
x
3D (3D étendue)
(modèles 3D
uniquement)
v
(p.11)
j
u
(p.12)
18. Equaliseur
19. Économie
d'énergie
20. Tune
Command
(Commande
recherche)
21. Chaîne
(Programme)
Ajouter / Suppr.
(Ignorer)
22. Touche
27. Auto
Configure
(Configuration
automatique)
COMMAND1 COMMAND2
Lors de la lecture ou de l'enregistrement de contenus, aucune commande n'est exécutée et toutes sont
traitées comme des NG, à l'exception de Alimentation (ka) et Clé (mc).
Grâce au câble RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé ou éteint. Avec
le câble convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.
FRANÇAIS
FR
• Débit en bauds : 9 600 bits/s (UART)
• Longueur des données : 8 bits
• Parité : Aucune
6
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
FRANÇAIS
FR
Protocole de transmission / réception
Transmission
Command1][Command2][ ][Set ID][ ][Data][Cr]
[Command 1] :Première commande permettant de contrôler la TV. (j, k, m ou x)
[Command 2] :seconde commande permettant de contrôler la TV.
[Set ID]
:Vous pouvez modifier le réglage [Set ID] pour choisir le numéro d'ID du moniteur souhaité
dans le menu Option.
La plage d'ajustement du téléviseur est de 1 à 99. Si [Set ID] est réglé sur 0, chaque
appareil connecté est contrôlé.
* [Set ID] se présente sous forme décimale (1 à 99) sur le menu et sous forme
hexadécimale (0 x 00 à 0 x 63) sur le protocole de réception/transmission.
[DATA] :Permet de transmettre les données de commande (forme hexadécimale). Transmettre les
données FF pour lire l'état de la commande.
[Cr] :Retour chariot - code ASCII « 0x0D »
[ ] :Espace – code ASCII « 0x20 »
Accusé réception OK
[Command2][ ][Set ID][ ][OK][Data][x]
* L'appareil transmet un accusé de réception (ACK) selon ce format lors de la réception de données
normales. Si les données sont alors en mode lecture, il indique les données d'état actuelles. Si les
données sont en mode écriture, il renvoie les données de l'ordinateur.
Accusé réception erreur
[Command2][ ][Set ID][ ][NG][Data][x]
* L'appareil transmet un accusé de réception (ACK) selon ce format quand il reçoit des données
anormales issues
de fonctions non viables ou d'erreurs de communication.
Données
00 : code illégal
Mappage de données réelles (données hexadécimales b données décimales)
* Au moment de saisir les [données] dans Hexadécimales, consultez le tableau de conversion suivant.
* La commande Recherche de chaîne (ma) utilise une valeur hexadécimale de deux octets ([données])
pour sélectionner le numéro de chaîne.
00 : Étape 0
01 : Étape 1 (Set ID 1)
...
0A : Étape 10 (Set ID 10)
...
0F : Étape 15 (Set ID 15)
10 : Étape 16 (Set ID 16)
...
32 : Étape 50 (Set ID 50)
33 : Étape 51 (Set ID 51)
...
63 : Étape 99 (Set ID 99)
...
C7 : Étape 199
C8 : Étape 200
...
FE : Étape 254
FF : Étape 255
...
01 00 : Étape 256
...
27 0E : Étape 9998
27 0F : Étape 9999
...
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
7
01.Alimentation (Command : k a)
►► Pour *activer/désactiver l'appareil.
Transmission[k][a][ ][Set ID][ ][Data][Cr]
Données 00 : Désactive
01 : *Active
Ack [a][ ][Set ID][ ][OK/NG][Data][x]
►► Pour savoir si le téléviseur est allumé ou *éteint
Transmission[k][a][ ][Set ID][ ][Data][Cr]
Ack [a][ ][Set ID][ ][OK][Data][x]
* De même, si d'autres fonctions transmettent des
données « FF » selon ce format, les commentaires
dans l'accusé de réception présente l'état de
chaque fonction.
02.Format de l'image (Command : k c)
(Taille d'image principale)
►► Permet de régler le format de l'écran. (Format
d'image principal)
Vous pouvez aussi ajuster le format de l'écran
avec l'option Format de l'image dans Q.MENU
(Menu rapide) ou le menu IMAGE.
Transmission [k][c][ ][Set ID][ ][Data][Cr]
Donnés 01 : Écran normal 07 : 14:9
(Europe, Colombie, Moyen(4:3)
Orient, Asie sauf Corée du
02 : Plein écran
Sud et Japon)
(16:9)
09 : Analyse seule
04 : Zoom
0 : Écran large
05 : Zoom 2
(Europe, Colombie,
(Amérique latine,
à l'exception de la Moyen-Orient, Asie sauf
Corée du Sud et Japon)
Colombie)
10 à 1F : Cinema Zoom
06 : Défini
automatiquement/
(Zoom cinéma)
Original
1 à 16
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
* À l'aide de l'entrée sur PC, sélectionnez le
format de l'image 16:9 ou 4:3.
* Dans le mode TNT/HDMI/Composantes (haute
définition), Recherche seule est disponible.
* Le mode Écran large peut fonctionner
différemment en fonction du modèle, et est
pris en charge entièrement pour TNT, et
partiellement pour ATV et AV.
03.Sourdine de l'écran (Command : k d)
►► Permet d'activer/désactiver la mise en sourdine de
l'écran.
Transmission [k][d][ ][Set ID][ ][Data][Cr]
Données 00 : S
ourdine écran désactivée (image
activée)
Sourdine vidéo désactivée
01 : Sourdine écran activée (image désactivée)
10 : Sourdine vidéo activée
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* Si seule la mise en sourdine vidéo est activée, la
TV présente l'affichage (OSD). Cependant, si la
mise en sourdine écran est activée, aucune image
ne s'affiche sur le téléviseur.
04.Volume en sourdine (Command : k e)
►► Permet d'activer/de désactiver la mise en sourdine
du volume.
Vous pouvez aussi contrôler la mise en sourdine
avec la touche MUTE de la télécommande.
Transmission [k][e][ ][Set ID][ ][Data][Cr]
Données 00 : Volume en sourdine activée (Volume
désactivé)
01 : Volume en sourdine désactivée (Volume
activé)
Ack [e][ ][Set ID][ ][OK/NG][Data][x]
05.Volume Control (Commande du volume)
(Command : k f)
►► Permet de régler le volume.
Vous pouvez également régler le volume à l'aide
des touches de volume de la télécommande.
Transmission [k][f][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]
06.Contraste (Command : k g)
►► Permet de régler le contraste de l'écran.
Vous pouvez aussi ajuster le contraste dans le
menu IMAGE.
Transmission [k][g][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
07.Luminosité (Command : k h)
►► Permet de régler la luminosité de l'écran.
Vous pouvez aussi ajuster la luminosité dans le
menu IMAGE.
Transmission [k][h][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]
08.Couleur (Command : k i)
►► Permet de régler les couleurs de l'écran.
Vous pouvez aussi ajuster les couleurs dans le
menu IMAGE.
Transmission [k][i][ ][Set ID][ ][Data][Cr]
FRANÇAIS
FR
* Les commandes peuvent fonctionner différemment selon le modèle et le signal.
8
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
FRANÇAIS
FR
Données Min : 00 à Max : 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]
09.Teinte (Command : k j)
►► Permet de régler la teinte de l'écran.
Vous pouvez aussi ajuster la teinte dans le menu
IMAGE.
Transmission [k][j][ ][Set ID][ ][Data][Cr]
Données Rouge : 00 sur vert : 64
* (selon le modèle)
14. Graves (command : k s)
►► Permet de régler les graves.
Vous pouvez aussi régler les graves dans le menu
AUDIO.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
Ack [j][ ][Set ID][ ][OK/NG][Data][x]
10.Netteté (Command : k k)
►► Permet de régler la netteté de l'écran.
Vous pouvez aussi ajuster la netteté dans le menu
IMAGE.
Transmission [k][k][ ][Set ID][ ][Data][Cr]
* (selon le modèle)
15.Balance (Command : k t)
►► Permet d'ajuster la balance.
Vous pouvez aussi régler la balance dans le menu
AUDIO.
Transmission [k][t][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]
Données Min : 00 à Max : 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]
11.OSD Select (Sélection OSD) (Command : k l)
►► Pour activer/désactiver l'option OSD (affichage à
l'écran) avec la commande à distance.
Transmission [k][l][ ][Set ID][ ][Data][Cr]
Données 00 : OSD
désactive
01 : OSD activé
Ack [l][ ][Set ID][ ][OK/NG][Data][x]
12.Mode verrouillage de télécommande
(Command : k m)
►► Pour verrouiller les commandes de la
télécommande et du panneau avant du téléviseur.
Transmission [k][m][ ][Set ID][ ][Data][Cr]
Données 00 : Verrou
désactive
16.Température de couleur (Command : x u)
►► Pour régler la température de couleur. Vous
pouvez aussi ajuster la température de couleur
dans le menu IMAGE.
Transmission [x][u][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
17.ISM Method (Méthode ISM) (Command : j p)
(TV plasma uniquement)
►► Pour contrôler la méthode ISM. Vous pouvez
ajuster la Méthode ISM dans le menu OPTION.
Transmission [j][p][ ][Set ID][ ][Data][Cr]
01 : Verrou activé
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
* Si vous n'utilisez pas la télécommande, utilisez ce
mode.
Lorsque l'alimentation de secteur est activée ou
désactivée (débranchement puis rebranchement
après un intervalle de 20 à 30 secondes), le
verrouillage de la commande externe est annulé..
* Si le blocage des touches est activé en mode Veille
(alimentation secteur désactivée par le minuteur,
la commande ka ou mc), la TV ne s'allume pas
lorsque vous sélectionnez la touche Marche IR et
locale.
Données Min : 02 : Orbiter
08 : Normal
20 : Nettoyage couleur
Ack [p][ ][Set ID][ ][OK/NG][Data][x]
18.Équaliseur (Command : j v)
►► Ajuste l'équaliseur de l'écran.
Transmission [j][v][ ][Set ID][ ][Data][Cr]
MSB
0
►► Permet de régler les aigus.
Vous pouvez aussi régler les aigus dans le menu
AUDIO.
Transmission [k][r][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
0
0
0
Fréquence

13. Aigus (command : k r)
LSB
0
0
0
0
DONNÉES
7
6
5
Fréquence
4
3
2
1
0
Étape
0
0
0
1e bande
0
0
0
0
0
0 (décimal)
0
0
1
2e bande
0
0
0
0
1
1 (décimal)
0
1
0
3e bande
...
...
...
...
...
...
0
1
1
4e bande
1
0
0
1
1
19 (décimal)
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
0
0
5e bande
1
0
1
0
0
20 (décimal)
Ack [v][ ][Set ID][ ][OK/NG][Data][x]
* Dépend du modèle et peut être modifié si le mode du
son est réglé sur une valeur d'équaliseur ajustable.
19.Économie d'énergie (Command : j q)
►► Pour réduire la consommation d'énergie du
téléviseur. Vous pouvez aussi régler l'option
d'économie d'énergie dans le menu IMAGE.
Transmission [j][q][ ][Set ID][ ][Data][Cr]
DONNÉES
00 : désactivé
01 : minimum
02 : moyen
03 : maximum
04 : Auto (pour téléviseurs LCD / à rétroéclairage
LED) / Capteur intelligent (pour téléviseurs à
écran plasma)
05 : écran désactivé
* (selon le modèle)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]
20.Commande recherche (Command : m a)
* Cette commande peut fonctionner différemment
selon le modèle et le signal.
• Pour l'Europe, le Moyen-Orient, la Colombie et
l'Asie, sauf la Corée du Sud et le Japon.
►► Sélectionnez la chaîne selon le numéro.
Transmission [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]
* Terrestre analogique/câble
[Données 00][Données 01] Données de la chaîne
Données 00 :
Données de la chaîne octet haute
Données 01 :
Données de la chaîne octet basse
- 00 00 à 00 C7 (décimales : 0 à 199)
Données 02 : Source d'entrée (analogique)
- 00 : TV terrestre (ATV)
- 80 : TV par câble (CATV)
* Terrestre numérique/Câble/Satellite
[Données 00][Données 01] : Données de la chaîne
Données 00 : Données de la chaîne octet haute
Données 01 : Données de la chaîne octet basse
- 00 00 à 27 0F (décimales : 0 à 9 999)
Données 02 : Source d'entrée (numérique)
- 10 : TV terrestre (TNT)
- 20 : radio terrestre (radio)
- 40 : TV par satellite (SDTV)
- 50 : radio par satellite (S-Radio)
- 90 : TV par câble (CADTV)
- a0 : radio par câble (CA-Radio)
* Exemples de commandes de recherche :
1.Recherche de la chaîne 10 terrestre analogique
(PAL).
Set ID = Tout = 00
Données 00 & 01 = Données chaîne 10 = 00 0a
Données 02 = TV terrestre analogique = 00
Résultat = ma 00 00 0a 00
2.Recherche de la chaîne 01 terrestre numérique (DVB-T).
Set ID = All = 00
Données 00 & 01 = Données chaîne 1 = 00 01
Données 02 = TV terrestre numérique = 10
Résultat = ma 00 00 01 10
3.Recherche de la chaîne 1 000 par satellite (DVB-S).
Set ID = Tout = 00
Données 00 & 01 = Données chaîne 1000 = 03 E8
Données 02 = TV par satellite numérique = 40
Résultat = ma 00 03 E8 40
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
• Pour la Corée du Sud, l'Amérique du Nord et
l'Amérique Latine, sauf la Colombie.
►► Pour rechercher la chaîne en fonction du numéro
physique/majeur/mineur.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
Les chaînes numériques disposent d'un numéro de chaîne
mineur, majeur et physique. Le numéro physique correspond
au numéro de chaîne numérique actuel, le majeur est
le numéro vers lequel la chaîne doit être mappée et le
mineur correspond à la sous-chaîne. Le tuner ATSC mappe
automatiquement la chaîne vers le numéro majeur ou
mineur, le numéro physique n'est donc pas requis lors de
l'envoi d'une commande en mode Numérique.
* Terrestre analogique/câble
Données 00 : Numéro de chaîne physique
- Terrestre (ATV) : 02 à 45 (décimales : 2 à 69)
- Câble (CATV) : 01, 0E à 7D (décimales : 1, 14 à 125)
[Données 01 à 04] : Numéro de chaîne majeur ou
mineur
Données 01 & 02 : xx (aucune importance)
Données 03 & 04 : xx (aucune importance)
Données 05 : Source d'entrée (analogique)
- 00 : TV terrestre (ATV)
- 01 : TV par câble (CATV)
* Terrestre numérique/Câble
Données 00 : xx (aucune importance)
[Données 01][Données 02] : Numéro de chaîne majeur
Données 01 : Données de la chaîne octet haute
Données 02 : Données de la chaîne octet basse
- 00 01 à 27 0F (décimales : 1 à 9 999)
[Données 03][Données 04] : Numéro de chaîne mineur
Données 03 : Données de la chaîne octet haute
Données 04 : Données de la chaîne octet basse
Données 05 : Source d'entrée (numérique)
- 02 : TV terrestre (TNT) – Utilisez un numéro de
chaîne physique
- 06 : TV par câble (CADTV) – Utilisez un numéro
FRANÇAIS
FR
1
9
10 CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
FRANÇAIS
FR
de chaîne physique
- 22 : TV terrestre (TNT) – N'utilisez pas de
numéro de chaîne physique
- 26 : TV par câble (CADTV) - N'utilisez pas de
numéro de chaîne physique
- 46 : TV par câble (CADTV) – N'utilisez que le
numéro de chaîne majeur (chaîne unique)
Deux octets sont disponibles pour chacune des
chaînes majeures et mineures. De manière générale,
l'octet bas est utilisé tout seul (l'octet haut est 0).
* Exemples de commandes de recherche :
1.Recherche de la chaîne 35 par câble analogique (NTSC).
Set ID = Tout = 00
Données 00 = Données chaîne 35 = 23
Données 01 & 02 = Pas de majeur = 00
00Données 03 & 04 = Pas de mineur = 00 00
Données 05 = TV par câble analogique = 01
Total = ma 00 23 00 00 00 00 01
2.Recherche de la chaîne 30-3 terrestre numérique (ATSC).
Set ID = Tout = 00
Données 00 = Numéro physique inconnu = 00
Données 01 & 02 = Numéro majeur 30 = 00 1E
Données 03 & 04 = Numéro mineur 3 = 00
03Données 05 = TV terrestre numérique = 22
Total = ma 00 00 00 1E 00 03 22
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
• Pour le Japon
►► Pour rechercher la chaîne en fonction du numéro
physique/majeur/mineur.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
* Terrestre numérique / satellite
Données 00 : xx (aucune importance)
[Données 01][Données 02] : Numéro de chaîne majeur
Données 01 : Données de chaîne octet haut
Données 02 : Données de chaîne octet bas
- 00 01 à 27 0F (décimales : 1 à 9 999)
Données 05 = TV terrestre numérique = 02
Total = ma 00 00 00 11 00 01 02
2.Recherche du chaîne 30 BS (ISDB-BS).
Set ID = Tout = 00Données 00 = Numéro physique
inconnu = 00
Données 01 & 02 = Numéro majeur 30 = 00 1E
Données 03 & 04 = Aucune importance = 00
00Données 05 = TV numérique BS = 07
Total = ma 00 00 00 1E 00 00 07
* Cette fonction varie selon le modèle.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
21.Chaîne Aj./Suppr.(Sauter) (Command : m b)
►► Pour changer de chaîne (programme) pour la
prochaine fois.
Transmission [m][b][ ][Set ID][ ][Data][Cr]
Données 00 : Suppr. (ATSC,ISDB) /
Ignorer (DVB)
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Paramétrer le statut de la chaîne sauvegardée sur
Suppr. (ATSC, ISDB) / Ignorer (DVB) ou ajouter.
22.Touche (Command : m c)
►► Pour envoyer le code clé de télécommande IR.
Transmission [m][c][ ][Set ID][ ][Data][Cr]
Données Code clé- p.2.
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
23.Contrôle du rétroéclairage (Command : m g)
• Pour les téléviseurs LCD / à rétroéclairage LED
►► Pour contrôler le rétroéclairage.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
[Données 03][Données 04] : Numéro de chaîne
d'embranchement / mineur
(aucune importance avec le satellite)
Données 03 : Données de chaîne octet haut
Données 04 : Données de chaîne octet bas
Données Min : 00 à Max : 64
Données 05 : Source d'entrée (numérique / satellite
pour le Japon)
- 02 : TV terrestre (TNT)
- 07 : BS (satellite de diffusion)
- 08 : CS1 (satellite de communication 1)
- 09 : CS2 (satellite de communication 2)
• Pour les téléviseurs Plasma
* Exemples de commandes de recherche :
1 Recherche de chaîne 17-1 terrestre numérique
(ISDB-T).
Set ID = Tout = 00
Données 00 = Numéro physique inconnu = 00
Données 01 & 02 = Numéro majeur 17 = 00 11
Données 03 & 04 = Numéro d'embranchement /
mineur 1 = 00 01
01 : Add
(Ajouter)
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Éclairage du panneau de commande (Command : m g)
►► Pour contrôler l'éclairage du panneau.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
►► Pour sélectionner la source d'entrée de l'image
principale.
Transmission [x][b][ ][Set ID][ ][Data][Cr]
DONNÉES
00 : TNT
01 : CADTV
02 : TNT par satellite 10 : ATV
ISDB-BS (Japon)
03 : ISDB-CS1 (Japon)
04 : ISDB-CS2 (Japon)
11 : CATV
20 : AV ou AV1
21 : AV2
40 : Component1
60 : RGB
41 : Component2
90 : HDMI1
92 : HDMI3
91 : HDMI2
93 : HDMI4
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Cette fonction dépend du modèle et du signal.
25.3D (Command : x t) (modèles 3D uniquement)
(selon le modèle)
►► Permet de modifier le mode 3D du téléviseur.
Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][ ][Data 03][Cr]
* (selon le modèle)
DonnéesStructure
[Données 00]00 : 3D activée
01 : 3D désactivée
02 : De 3D à 2D
03 : De 2D à 3D
[Données 01]00 : Haut et bas
01 : Côte à côte
02 : Damier
03 : Séquence de trame
04 : Colonnes entrelacées
05 : Lignes entrelacées
[Données 02]00 : De droite à gauche
01 : De gauche à droite
[Données 03]Effet 3D (Profondeur 3D) : Min : 00
- Max : 14
(* transmission par code hexadécimal)
* Les fonctions [Données 02], [Données 03]
dépendent du modèle et du signal.
* Si [Données 00] correspond à 00 (3D activée),
[Données 03] est inutile.
* Si [Données 00] correspond à 01 (3D désactivée)
ou à 02 (3D vers 2D), [Données 01], [Données 02]
et [Données 03] sont inutiles.
* Si [Données 00] correspond à 03 (2D vers 3D),
[Données 01] et [Données 02] sont inutiles.
* Si [Données 00] correspond à 00 (3D activée) ou 03
(2D à 3D), [Données 03] fonctionne lorsque le mode
3D (Genre) est configuré sur manuel uniquement.
* Toutes les options de modèle 3D ([Données 01]) peuvent
être indisponibles, selon le signal de diffusion / vidéo.
[Data 00]
[Data 01]
[Data 02]
[Data 03]
00
O
O
O
01
X
X
X
02
X
X
X
03
X
O
O
X : peu importe
Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]
[Données03][x]
[t][ ][Set ID][ ][NG][Data00][x]
26.Extended 3D (3D étendue) (Command : x v)
(uniquement sur les modèles 3D)
(selon les modèles)
►► Permet de modifier l'option 3D du téléviseur.
Transmission [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
[Données 00]Option 3D
00 : Correction de l'image 3D
01 : Profondeur 3D (mode 3D
uniquement manuel)
02 : Point de visualisation 3D
06 : Correction des couleurs 3D
07 : Zoom son 3D
08 : Vue d'image normale
09 : Mode 3D (Genre)
[Données 01]Indique une plage de données
propre à chaque option 3D
déterminée par [Données 00].
1) Lorsque[Données 00] correspond à 00
00 : De droite à gauche
01 : De gauche à droite
2) Lorsque[Données 00] correspond à 01, 02
DonnéesMin : 0 - Max : 14 (* transmission
par code hexadécimal)
La plage de valeurs de données (0 - 20) convertit la plage de
visionnage (-10 - +10) automatiquement (selon le modèle)
* Cette option fonctionne lorsque le mode 3D (Genre)
est configuré sur manuel uniquement.
3) Lorsque [Données 00] correspond à 06, 07
00 : Désactivé
01 : Activé
4) Lorsque [Données 00] correspond à 08
00 : Permet de revenir à une vidéo 3D après
avoir converti une vidéo 3D en 2D
01 : Permet de convertir les vidéos 3D en
2D, à l'exception des vidéos 2D déjà
converties en 3D
* Si les conditions de conversion ne sont pas
respectées, la commande est traitée comme NG.
5) Lorsque [Données 00] correspond à 09
00 : Standard
02 : Cinéma
04 : Manuel
01 : Sport
03 : Extrême
05 : Auto
Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
[v][ ][Set ID][ ][NG][Data00][x]
FRANÇAIS
FR
24.Sélection d'entrée (Command : x b)
(entrée image principale)
11
12 CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE
FRANÇAIS
FR
27.Auto Configure (Configuration automatique)
(Command: j u)
(selon le modèle)
►► Permet de régler la position de l'image et de
réduire automatiquement le tremblement de
l'image. Cette option ne fonctionne qu'en mode
RGB (PC).
Transmission [j][u][ ][Set ID][ ][Data][Cr]
Données 01 : Exécuter la configuration
automatique
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
