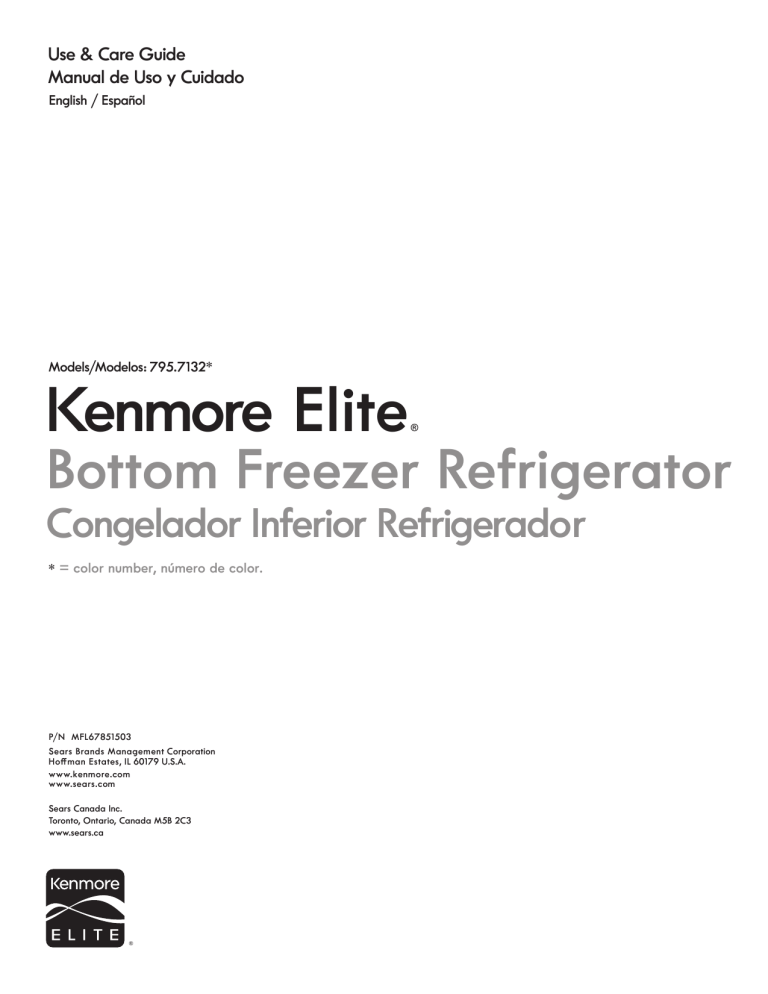

Use & Care Guide
Manual de Uso y Cuidado
English / Español
Models/Modelos: 795.7132*
Kenmore Elite
®
Bottom Freezer Refrigerator
Congelador Inferior Refrigerador
* = color number, número de color.
P/N MFL67851503
Sears Brands Management Corporation
Hoffman Estates, IL 60179 U.S.A.
www.kenmore.com
www.sears.com
Sears Canada Inc.
Toronto, Ontario, Canada M5B 2C3
www.sears.ca
®
TABLE OF CONTENTS
Warranty............................................................................. 3
Freezer Section
Protection Agreements .............................................. 4
Durabase ........................................................ 25
Important Safety Instructions ........................... 5-7
Durabase Divider .......................................... 25
Electrical & Grounding Requirements .............. 7
Pullout Drawer ............................................... 25
Parts and Features ....................................................... 8
Water Filter ............................................... 26-29
Refrigerator Installation .............................. 9-17
Care And Cleaning .................................... 30-31
Unpacking Your Refrigerator..........................9
General Cleaning Tips ................................ 30
Installation .................................................................... 10
Connecting the Water Line ...................... 32-34
Removing/Replacing Your Refrigerator and
Freezer Handles, Doors and Drawers ....... 11-16
Troubleshooting Guide ............................. 35-42
Kenmore Connect ........................................... 43
Leveling and Door Alignment ......................17
Service ...............................................Back Cover
Using Your Refrigerator ............................ 18-26
Setting the Controls ..................................18-19
Automatic Icemaker ..................................... 20
Food Storage Guide ..................................... 21
Refrigerator Section
Water Dispenser ........................................... 22
Refrigerator Shelves ................................................ 23
Humidity Controlled Crisper ........................ 23
Pantry Drawer ..................................................24
Door Bins ..........................................................24
Dairy Bin......................................................... 24
2
WARRANTY
REFRIGERATOR WARRANTY
®
Kenmore Elite Limited Warranty
When this appliance is installed, operated and maintained according to all supplied
instructions, the following warranty coverage applies. To arrange for warranty service,
call 1-800-4-MY-HOME® (1-800-469-4663).
• For one year from the date of purchase, free repair will be provided if any non-consumable part of this
appliance fails due to defective materials or workmanship. This coverage applies for only 90 days from
the purchase date if this product is ever used for other than private household purposes.
• For five years from the date of purchase, a defective sealed refrigerant system will be repaired free of
charge. This coverage applies for only one year from the date of purchase if this appliance is ever used
for other than private household purposes.
• For ten years from the date of purchase, a defective compressor will be repaired free of charge. This
coverage applies for only two years from the date of purchase if this appliance is ever used for other
than private household purposes.
This warranty covers only defects in material and workmanship, and will NOT pay for:
1. Consumable parts that can wear out from normal use, including but not limited to filters, belts, light
bulbs, and bags.
2. A service technician to instruct the user in correct product installation, operation or maintenance.
3. A service technician to clean or maintain this product.
4. Damage to or failure of this product if it is not installed, operated or maintained according to the all
instructions supplied with the product.
5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its
intended purpose.
6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils
other than those recommended in all instructions supplied with the product.
7. Damage to or failure of parts or systems resulting from unauthorized modifications made to this product.
Disclaimer of implied warranties; limitation of remedies
Customer’s sole and exclusive remedy under this limited warranty shall be product repair as provided
herein. Implied warranties, including warranties of merchantability or fitness for a particular purpose,
are limited to one year or the shortest period allowed by law. Sears shall not be liable for incidental or
consequential damages. Some states and provinces do not allow the exclusion or limitation of incidental or
consequential damages, or limitation on the duration of implied warranties of merchantability or fitness, so
these exclusions or limitations may not apply to you.
This warranty applies only while this appliance is used in the United States or Canada.
This warranty gives you specific legal rights, and you may also have other rights which vary from state
to state.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3
3
PROTECTION AGREEMENTS
Master Protection Agreements
• Power surge protection against electrical damage due
to power
Congratulations on making a smart purchase. Your new
Kenmore® product is designed and manufactured for
years of dependable operation. But like all products,
it may require preventive maintenance or repair from
time to time. That’s when having a Master Protection
Agreement can save you money and aggravation.
• $250 Food Loss Protection annually for any food
spoilage that is the result of mechanical failure of any
covered refrigerator or freezer.
• Rental reimbursement if repair of your covered
product takes longer than promised.
The Master Protection Agreement also helps extend
the life of your new product. Here’s what the
Agreement* includes:
the regular price of any non-covered
• 25% discount
repair service and related installed parts.
• Parts and labor needed to help keep products
operating properly under normal use, not just defects.
Our coverage goes well beyond the product warranty.
No deductibles, no functional failure excluded from
coverage— real protection.
Once you purchase the Agreement, a simple phone call
is all that it takes to schedule service. You can call at
any time day or night, or schedule a service appointment
online.
• Expert service by a force of more than 10,000
authorized Sears service technicians, which means
someone you can trust will be working on your product.
The Master Protection Agreement is a risk free purchase.
If you cancel for any reason during the product warranty
period, we will provide a full refund or a prorated refund
anytime after the product warranty period expires.
Purchase your Master Protection Agreement today!
• Unlimited service calls and nationwide service, as
often as you want us, whenever you want us.
Some limitations and exclusions apply.
• “No-lemon” guarantee – replacement of your covered
product if four or more product failures occur within
twelve months.
For prices and additional information in the
U.S.A. call 1-800-827-6655.
• Product replacement if your covered product can’t be
* Coverage in Canada varies on some items. For full
details call Sears Canada at 1-800-361-6665.
• Annual Preventive Maintenance Check at your request
– no extra charge.
Sears Installation Service
For Sears professional installation of home appliances,
garage door openers, water heaters, and other major
home items, in the U.S.A. or Canada call
1-800-4-MY-HOME®.
• Fast help by phone – we call it Rapid Resolution
– phone support from a Sears representative on all
products. Think of us as a “talking owner’s manual.”
PRODUCT RECORD
the model and
In the space below, record the date of purchase, model and serial number of your product. You will
serial number printed on an
label located on the interior liner of the refrigerator compartment. Have these
items of information available whenever you contact Sears concerning your product.
Model No.___________________
Date of Purchase ___________________
Serial No.___________________
Save these instructions and attach your sales receipt for future reference.
4
IMPORTANT SAFETY INSTRUCTIONS
BASIC SAFETY PRECAUTIONS
This guide contains many important safety messages. Always read and obey all safety messages.
This is the safety alert symbol. It alerts you to safety messages that inform you of hazards that can kill
or hurt you or others, or cause damage to the product.
All safety messages will be preceded by the safety alert symbol and the hazard
signal word DANGER, WARNING or CAUTION. These words mean:
DANGER
You will be killed or seriously injured if you do not follow instructions.
WARNING
You can be killed or seriously injured if you do not follow instructions.
CAUTION
Indicates an imminently hazardous situation which, if not avoided,
may result in minor or moderate injury, or product damage.
All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen
if the instructions are not followed.
WARNING
7RUHGXFHWKHULVNRIoUHHOHFWULFVKRFNRUSHUVRQDO
injury when using your product, basic safety precautions
should be followed, including the following.
Read all instructions before using this appliance.
v NEVER unplug your refrigerator by pulling on the
SRZHUFRUG$OZD\VJULSWKHSOXJoUPO\DQGSXOOLW
straight out from the outlet.
v Immediately repair or replace all power cords that
have become frayed or otherwise damaged. Do not
use a cord that shows cracks or abrasion damage
along its length or at either the plug or connector end.
v Do not modify or extend the power cord length. It
FRXOGFDXVHHOHFWULFVKRFNRUoUH
v When moving your refrigerator away from the wall, be
careful not to roll over or damage the power cord.
v '2127VWRUHRUXVHJDVROLQHRURWKHUpDPPDEOH
vapors and liquids in the vicinity of this or any other
appliance.
v DO NOT allow children to climb, stand, or hang on the
refrigerator doors or shelves in the refrigerator. They
could damage the refrigerator and seriously injure
themselves.
v .HHSoQJHUVRXWRISLQFKSRLQWDUHDVFOHDUDQFHV
between the doors and cabinets are necessarily small.
Be careful closing doors when children are in the area.
v Unplug your refrigerator before cleaning or making
any repairs.
NOTE: It is strongly recommended that any service be
SHUIRUPHGE\DTXDOLoHGWHFKQLFLDQ
SAVE THESE INSTRUCTIONS
5
WARNING
v Before replacing a burned-out or broken light bulb,
XQSOXJWKHUHIULJHUDWRURUWXUQRçSRZHUDWWKHFLUFXLW
breaker or fuse box in order to avoid contact with a live
ZLUHoODPHQW$EXUQHGRXWOLJKWEXOEPD\EUHDNZKHQ
EHLQJUHSODFHGH[SRVLQJWKHZLUHoODPHQW
v DO NOT touch the automatic ice making mechanism
while the refrigerator is plugged in.
v DO NOT refreeze frozen foods which have thawed
completely. The United States Department of
Agriculture in Home and Garden Bulletin No. 69 says:
…You may safely refreeze frozen foods that have
thawed if they still contain ice crystals or if they are
still cold—below 39°F (4°C).
{7KDZHGJURXQGPHDWVSRXOWU\RUoVKWKDWKDYHDQ\
RçRGRURURçFRORUVKRXOGQRWEHUHIUR]HQDQGVKRXOG
not be eaten. Thawed ice cream should be discarded.
If the odor or color of any food is poor or questionable,
dispose of it. The food may be dangerous to eat.
Even partial thawing and refreezing reduces the
eating quality of foods, particularly fruits, vegetables
and prepared foods. The eating quality of red meats
LVDçHFWHGOHVVWKDQWKDWRIPDQ\RWKHUIRRGV8VH
refrozen foods as soon as possible to save as much of
their quality as you can.
NOTE: Some models have LED interior lighting and
VHUYLFHVKRXOGEHSHUIRUPHGE\DTXDOLoHGWHFKQLFLDQ
WARNING: Setting either or both controls to the
OFF position does not remove power to the light circuit.
v :KHQ\RXDUHoQLVKHGUHFRQQHFWWKHUHIULJHUDWRUWR
the electrical source and reset the controls (Thermostat,
Refrigerator Control, and or Freezer Control, depending
on the model) to the desired setting.
v This refrigerator must be properly installed in
accordance with the Attention Installer Instructions that
were taped to the front of the refrigerator.
v After your refrigerator is in operation, do not touch the
cold surfaces in the freezer compartment when hands
are damp or wet. Skin may adhere to the extremely cold
surfaces.
SAVE THESE INSTRUCTIONS
DANGER: RISK OF CHILD ENTRAPMENT
BEFORE YOU THROW AWAY
YOUR OLD REFRIGERATOR
OR FREEZER:
v 7DNHRçWKHGRRUV
v Leave the shelves in place so that
children may not easily climb inside.
Junked or abandoned refrigerators are dangerous, even
if they are sitting for only a few days. If you are getting
rid of your old refrigerator, please follow the instructions
at right to help prevent accidents (child entrapment and
VXçRFDWLRQ
6
CFC/HCFC DISPOSAL
Your old refrigerator may have a cooling system
WKDWXVHG&)&VRU+&)&VFKORURpXRURFDUERQVRU
K\GURFKORURpXRURFDUERQV&)&VDQG+&)&VDUH
believed to harm stratospheric ozone if released to the
atmosphere. Other refrigerants may also cause harm to
the environment if released to the atmosphere.
If you are throwing away your old refrigerator, make
sure the refrigerant is removed for proper disposal
E\DTXDOLoHGWHFKQLFLDQ,I\RXLQWHQWLRQDOO\UHOHDVH
UHIULJHUDQW\RXPD\EHVXEMHFWWRoQHVDQGLPSULVRQPHQW
under provisions of environmental legislation.
ELECTRICAL & GROUNDING REQUIREMENTS
IMPORTANT: Please read carefully.
TO CONNECT ELECTRICITY
USE OF EXTENSION CORDS
Because of potential safety hazards under certain
conditions, the use of an extension cord is not
recommended. However, if you still elect to use an
extension cord, it is absolutely necessary that it be a ULlisted (USA), 3-wire grounding type appliance extension
cord having a grounding type plug and outlet, and that
the electrical rating of the cord be 15 amperes (minimum)
and 120 volts.
WARNING
Electrical Shock Hazard
FOR PERSONAL SAFETY, this appliance must be
properly grounded. Have the wall outlet and the circuit
FKHFNHGE\DTXDOLoHGHOHFWULFLDQWRPDNHVXUHWKH
outlet is properly grounded.
Use of an extension cord will increase the clearance
needed for the back of the refrigerator.
3-prong
grounding type
wall receptacle
3-prong
grounding
plug
Ensure proper
ground exists
before use.
RECOMMENDED GROUNDING METHOD
The refrigerator should always be plugged into its own
individual properly grounded electrical outlet rated for
115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes.
This provides the best performance and also prevents
RYHUORDGLQJKRXVHZLULQJFLUFXLWVZKLFKFRXOGFDXVHDoUH
hazard from overheated wires. It is recommended that a
separate circuit serving only this appliance be provided.
8VHDUHFHSWDFOHWKDWFDQQRWEHWXUQHGRçZLWKDVZLWFK
or pull chain. Do not use an extension cord.
Where a standard two-prong wall outlet is encountered,
it is your personal responsibility and obligation to have
it replaced with a properly grounded three-prong wall
outlet.
7
PARTS AND FEATURES
A
N
B
C
M
D
E
F
G
L
H
K
I
J
O
Use this page to become more familiar with the parts and features of your refrigerator.
NOTE: This guide covers several different models. The refrigerator you have purchased may have some or all of the items
listed below. The locations of the features shown below may not match your model.
A
B
C
D
E
F
G
H
Water Filter
Refrigerator Light
Refrigerator Shelves
Humidity Controlled Crispers
Pantry
Articulating Mullion
Ice Maker
Ice Bin
I
J
K
L
M
N
O
8
Durabase Divider
Durabase
Pull Out Drawer
Freezer Light
Door Bins
Dairy Bin
Water Tank Cover
REFRIGERATOR INSTALLATION
WARNING
WARNING
Excessive Weight Hazard:
Excessive Weight Hazard:
Your refrigerator is heavy. When moving the
refrigerator for cleaning or service, be sure to protect
WKHpRRU$OZD\VSXOOWKHUHIULJHUDWRUVWUDLJKWRXWZKHQ
moving it. Do not wiggle or walk the refrigerator when
WU\LQJWRPRYHLWDVpRRUGDPDJHFRXOGRFFXU
Use two or more people to move and install the
refrigerator. Failure to do so can result in back or
other injury.
UNPACKING YOUR REFRIGERATOR
Remove tape and any temporary labels from your
refrigerator before using. Do not remove any warningtype labels, the model and serial number label, or
the Tech Sheet that is located under the front of the
refrigerator, behind the base grille.
To remove any remaining tape or glue, rub the area
briskly with your thumb. Tape or glue residue can also be
easily removed by rubbing a small amount of liquid dish
VRDSRYHUWKHDGKHVLYHZLWK\RXUoQJHUV:LSHZLWKZDUP
water and dry.
'RQRWXVHVKDUSLQVWUXPHQWVUXEELQJDOFRKROpDPPDEOH
pXLGVRUDEUDVLYHFOHDQHUVWRUHPRYHWDSHRUJOXH7KHVH
products can damage the surface of your refrigerator.
Refrigerator shelves are installed in the shipping position.
Please reinstall shelves according to your individual
storage needs.
WARNING
Explosion Hazard:
.HHSpDPPDEOHPDWHULDOVDQGYDSRUVVXFKDV
gasoline, away from the refrigerator. Failure to do so
FDQUHVXOWLQoUHH[SORVLRQRUGHDWK
9
REFRIGERATOR INSTALLATION
INSTALLATION (continued)
PRIOR TO USE
1. Clean your refrigerator thoroughly and wipe
dust that accumulated during shipping.
all
1. To avoid noise and vibration, the unit must be leveled
If required,
and installed on a solidly constructed
adjust the leveling legs to compensate for unevenness
The front should be slightly higher than
of the
the rear to aid in door closing. Leveling legs can be
turned easily by tipping the cabinet slightly. Turn the
leveling legs to the left to raise the unit or to the right to
lower it. (See LEVELING AND DOOR ALIGNMENT.)
2. Install accessories such as ice cube bin, drawers,
shelves, etc., in their proper places. They are packed
together to prevent possible damage during shipment.
3. Allow your refrigerator to run for at least two to three
hours before putting food in it. Check the
of
cold air in the freezer compartment to ensure proper
cooling. Your refrigerator is now ready for use.
NOTE: Installing on carpeting, soft tile surfaces,
a platform or weakly supported structure is not
recommended.
INSTALLATION
2. Install this appliance in an area where the temperature
is between 55°F (13°C) and 110°F (43°C). If the
temperature around the appliance is too low or high,
cooling ability may be adversely
The refrigerator should always be plugged into its own
individual properly grounded electrical outlet rated for
115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes.
This provides the best performance and also prevents
overloading house wiring circuits which could cause a
hazard from overheated wires. It is recommended that a
separate circuit serving only this appliance be provided.
3. Select a place where a water supply can be easily
connected for the automatic icemaker.
NOTE: The water pressure must be between 20 and
and between
120 psi on models without a water
40 and 120 psi on models with a water
WARNING
4. Too small of a distance from adjacent items may
result in lowered freezing capability and increased
electricity consumption charges. Allow at least 24
inches (61 cm) in front of the refrigerator to open the
doors and at least 2 inches (5.08 cm) between the
back of the refrigerator and the wall.
Shock Hazard:
To reduce the risk of electric shock, do not install the
refrigerator in a wet or damp area.
2” (5.08 cm)
10
REFRIGERATOR INSTALLATION
NOTE: Removing the doors is always recommended when it is necessary to move the refrigerator through a narrow
opening. If it is necessary to remove the handles, follow the directions below.
HOW TO REMOVE REFRIGERATOR
DOOR HANDLE
Mounting
Fasteners
NOTE: Handle appearance may vary from
illustrations on this page.
Loosen the set screws with a 3/32 in. Allen
wrench and remove the handle.
Set Screw
NOTE: If the handle mounting fasteners need
to be tightened or removed, use a ¼ in. Allen
wrench.
Allen
Wrench
HOW TO REPLACE REFRIGERATOR
DOOR HANDLE
NOTE: Handle appearance may vary from
illustrations on this page.
Place the handle on the door by
the handle footprints over the mounting
fasteners and tightening the set screws
with a 3/32 in Allen wrench.
NOTE: If the handle mounting fasteners
need to be tightened or removed, use a
¼ in. Allen wrench.
Mounting
Fasteners
11
REFRIGERATOR INSTALLATION
NOTE: Removing the doors is always recommended when it is necessary to move the refrigerator through a narrow
opening. If it is necessary to remove the handles, follow the directions below.
HOW TO REMOVE/REPLACE FREEZER
DOOR HANDLE
NOTE: Handle appearance may vary from illustrations on
this page.
To remove, loosen the set screws located on the
lower side of the handle with a 1/8 in. Allen wrench
and remove the handle.
To replace, place the handle on the door by fitting
the handle footprints over the mounting fasteners and
tightening the set screw with a 1/8 in. Allen wrench.
NOTE: If the handle mounting fasteners need to be
tightened or removed, use a ¼ in. Allen wrench.
12
REFRIGERATOR INSTALLATION
REMOVING AND REPLACING
REFRIGERATOR DOORS
CAUTION: Before you begin, remove food and bins
from the doors.
(1)
(2)
WARNING
Excessive Weight Hazard:
Use two or more people to remove and install the
refrigerator doors. Failure to do so can result in back or
other injury.
(3)
(4)
(7)
(5)
WARNING
(6)
Electrical Shock Hazard
1. Open the door. Remove the top hinge cover screw (1).
Lift up the cover (2).
2. Remove the cover.
3. Pull out the tube (3).
4. Disconnect all wire harnesses (4).
5. Remove the grounding screw (5).
6. Remove the three bolts (6) using a 10mm socket wrench.
Lift off the top hinge (7).
CAUTION: When lifting the hinge, be careful that the
door does not fall forward.
7. Lift the door from the middle hinge pin and remove the
door.
8. Place the door, inside facing up, on a non-scratching
surface.
• Disconnect the electrical supply to the refrigerator
before installing. Failure to do so could result in
serious injury or death.
• Do not put hands, feet or other objects into the air
vents or bottom of the refrigerator. You may be
injured or receive an electrical shock.
To remove the left refrigerator door:
On the back of the refrigerator, pull the water tube out of
the collet
on the connector by pressing the
release ring (see picture below).
To remove the right refrigerator door:
(2)
(1)
(3)
(4)
1. Open the door. Remove the top hinge cover screw (1).
Lift up the cover (2).
2. Remove the cover.
3. Remove the three bolts (3) using a 10mm socket
wrench. Lift off the top hinge (4)
CAUTION: When lifting the hinge, be careful that the
door does not fall forward.
4. Lift the door from the middle hinge pin and remove
the door.
5. Place the door, inside facing up, on a non-scratching
surface.
13
REFRIGERATOR INSTALLATION
Reinstalling the Refrigerator Door
Left Door
Right Door
1. Lower the door onto middle hinge pin (9).
2. Line up the holes in the top hinge with the holes in the
top of the refrigerator. Insert and tighten the three
Bolts (6) in the hinge.
3. Hook the tabs on right side of hinge cover (2) under
the edge of the top hinge (4) and position the cover in
place. Insert and tighten the cover screw (1).
1. Lower the door onto middle hinge pin (10).
2. Line up the holes in the top hinge with the holes in the
top of the refrigerator. Insert and tighten the three
Bolts (6) in the hinge.
3. Install the grounding screw (5) and connect the two
wire harnesses (4).
4. Push the water tube (3) located at the top of the left
door into the hole beside the left hinge on the top of
the cabinet until it exits through the back.
5. Insert the water supply tube (3) into the connector until
you see only one scale mark. Fully insert the tube over
⅝ in. (15 mm).
6. Hook tabs on left side of hinge cover (1) under the
edge of the top hinge (7) and position the cover in
place. Insert and tighten the cover screw (1).
(2)
(1)
(3)
(4)
(7)
(5)
(6)
(10)
(9)
CAUTION
Collet
Tube
After inserting, pull the tube to
make sure that it is secure and
reinsert the clip.
Scale Mark
Clip
14
REFRIGERATOR INSTALLATION
HOW TO REMOVE THE FREEZER DRAWER
Remove the screw
WARNING: Use two or more people to remove and
install the freezer drawer. Failure to do so can result in
back or other injury.
2
from the rail on both sides.
2
CAUTION: Do not hold the handle when removing or
replacing the drawer. The handle may come off, causing
personal injury.
To remove, pull the drawer out to full extension. Lift
the drawer up and out, making sure to clear the rail
system.
Grasp the drawer on each side and pull it up to
separate it from the rails.
Using two hands, slide both bars in simultaneously.
Pull the drawer open to full extension. Remove the
lower basket 1 by lifting the basket from the rail
system.
1
15
REFRIGERATOR INSTALLATION
HOW TO INSTALL THE FREEZER DRAWER
With the drawer pulled out to full extension, insert the
lower basket 4 in the rail assembly.
Pull out each rail to full extension.
4
To replace, with the drawer pulled out to full extension,
insert the drawer in the rail assembly.
Grasp the drawer on each side and hook door
supports 1 into the rail tabs 2 located on both
sides.
1
2
Lower the door into its final position and tighten the
screws 3 located on both sides.
3
WARNING: If the Durabase divider is removed, there is
enough open space for children or pets to crawl inside.
To prevent accidental child and pet entrapment or
suffocation risk, DO NOT allow them to touch or go
near the freezer drawer.
WARNING: DO NOT step or sit down on the freezer
drawer.
16
REFRIGERATOR INSTALLATION
LEVELING AND DOOR ALIGNMENT
Door Alignment
If the space between your doors is uneven, follow the
instructions below to align the doors:
Leveling
After installing, plug the refrigerator’s power cord into a
3-prong grounded outlet and push the refrigerator into the
oQDOSRVLWLRQ
Your refrigerator has two front leveling legs—one on the
right and one on the left. Adjust the legs to alter the tilt
from front-to-back or side-to-side. If your refrigerator
seems unsteady, or you want the doors to close more
easily, adjust the refrigerator’s tilt using the instructions
below:
NOTE: Tools Required: ĒĒ/ĈčyZUHQFKRUpDWEODGH
screwdriver.
1. With one hand, lift up the door that you would like to
raise at the middle hinge.
2. With your other hand, use pliers to insert snap ring as
shown.
3. Insert additional snap rings until the doors are aligned.
(Three snap rings are provided with the refrigerator in
the Use & Care Guide packet.)
Turn the leveling leg to the left to raise that side of
the refrigerator or to the right to lower it. It may take
several turns of the leveling leg to adjust the tilt of the
refrigerator.
NOTE: Having someone push backward against the top of
WKHUHIULJHUDWRUWDNHVVRPHZHLJKWRçRIWKHOHYHOLQJOHJV
This makes it easier to adjust the legs.
2. Open both doors again and check to make sure that
they close easily. If the doors do not close easily, tilt
the refrigerator slightly more to the rear by turning
both leveling legs to the left. It may take several more
turns, and you should turn both leveling legs the same
amount.
NOTE: Your refrigerator is uniquely designed with
two fresh food doors. Either door can be opened or
closed independently of the other. You may have to
exert slight pressure on the doors to get them to close
completely.
17
USING YOUR REFRIGERATOR
SETTING THE CONTROLS
NOTE: When changing control settings, wait 24 hours
before making additional adjustments. The controls are
set correctly when milk or juice is as cold as you would
If the temperature in
like and when ice cream is
either compartment is too cold or too warm, change the
setting one increment at a time. Wait 24 hours for the
change to stabilize before adjusting again.
AIRFLOW
The refrigerator control functions as the thermostat for the
entire appliance (refrigerator and freezer sections). The
colder the setting, the longer the compressor will run to
keep the temperature colder. The freezer control adjusts
from the freezer to the refrigerator.
the cold air
Setting the freezer control to a lower temperature keeps
more cold air in the freezer compartment to make it
colder.
Dispenser
Some dripping may occur after dispensing water. Hold
your cup beneath the dispenser for a few seconds after
dispensing to catch all of the drops.
Cold air circulates from the freezer to the fresh food
section and back again through air vents in the wall
dividing the two sections. Be sure not to block vents while
packing your refrigerator. Doing so will restrict
and may cause the refrigerator temperature to become
too warm or cause interior moisture buildup. (See air
diagram below.)
NOTE: The dispenser will not work if any door is left
open or if the control lock is engaged.
Express Freeze
• When you press the Express Freeze button, the Express
Freeze graphic will illuminate in the display and will
continue for 24 hours. The function will automatically
shut off after 24 hours.
• You can stop this function manually by touching the
button one more time.
• This function increases both ice making and freezing
capabilities.
Water Filter Reset
indicator turns on, you have to
When the water
After changing the water
change the water
press and hold the Ultra Ice (Filter Reset) button for three
You need to change
seconds to turn the indicator light
approximately every six months.
the water
Temperature
Light
Press the Light button to turn the light on and
When
dispensing water, a light underneath the water switch will
illuminate.
• The Refrigerator Temp Control ranges from 33°F
to 46°F (0°C to 8°C). Press the Refrigerator button
to cycle through the available temperature settings one
increment at a time.
• The Freezer Temp Control range is from -6°F to
8°F (-21°C to -13°C). Press the Freezer button to
cycle through the available temperature settings one
increment at a time.
18
USING YOUR REFRIGERATOR
Articulating Mullion
This feature is a metal strip attached to the left door
that articulates (rotates) 90 degrees as the door is
closed, forming a mullion (base) for the left and right
door gaskets to seal against.
Control Lock
• When power is initially connected to the refrigerator,
the Lock function is
• If you want to activate the Lock function to lock other
buttons, press and hold the Door Alarm button for
three seconds or more. The Lock icon will display and
the Lock function is now enabled.
• When the Lock function is activated, no other buttons
will work. The dispenser pad is also deactivated.
• To disable the Lock function, press and hold the Door
Alarm button for approximately three seconds.
Caution When Closing the Door
Demo Mode (For Store Use Only)
The Demo Mode disables all cooling in the refrigerator
and freezer sections to conserve energy while on display
in a retail store. When activated, OFF will display on the
control panel.
CAUTION
To reduce the risk of scratching the door or breaking the
door mullion, please make sure that the refrigerator door
mullion is always folded in.
To deactivate:
With either refrigerator door opened, press and hold the
Refrigerator Temp and Ultra Ice buttons at the same time
seconds. The control panel will beep and the
for
temperature settings will display to
that Demo Mode
is deactivated. Use the same procedure to activate the
Demo Mode.
Door Alarm
• When power is connected to the refrigerator, the door
alarm is initially set to ON. When you press the Door
Alarm button, the display will change to OFF and the
Door Alarm function will deactivate.
• When either the refrigerator or the freezer door is left
open for more than 60 seconds, the alarm tone will
sound to let you know that the door is open.
• When you close the door, the door alarm will stop.
19
USING YOUR REFRIGERATOR
AUTOMATIC ICEMAKER
The icemaker will produce approximately 70-210 cubes
in a 24-hour period, depending on freezer compartment
temperature, room temperature, number of door openings
and other operating conditions.
WARNING
Personal Injury Hazard
DO NOT place fingers or hands on the automatic ice
making mechanism while the refrigerator is plugged in.
• It takes about 12 to 24 hours for a newly installed
refrigerator to begin making ice. Wait 72 hours for full
ice production to occur.
• Ice making stops when the in-door ice bin is full. When
full, the in-door ice bin holds approximately 6-8 (12-16
oz) glasses of ice.
• To turn off the automatic icemaker, set the icemaker
switch to OFF (O). To turn on the automatic icemaker,
set the switch to ON (I).
• The water pressure must be between 20 and
120 psi on models without a water filter and between
40 and 120 psi on models with a water filter to
produce the normal amount and size of
ice cubes.
• Foreign substances or frost on the ice-detecting sensor
can interrupt ice production. Make sure the sensor area
is clean at all times for proper operation.
Automatic
Shut O Arm
Power Switch
WHEN YOU SHOULD SET THE ICEMAKER
POWER SWITCH TO OFF (O)
• When the water supply will be shut off for several
hours.
• When the ice bin is removed for more than one or two
minutes.
• When the refrigerator will not be used for several days.
NOTE: The ice bin should be emptied when the
icemaker ON/OFF switch is turned to the OFF position.
CAUTION
• The first ice produced after installation may include
particles or odor from the water supply line or the
water tank. Throw away the first few batches of
ice (about 24 cubes). This is also necessary if the
refrigerator has not been used for a long time.
• If discolored ice is produced, check the water supply.
If the problem continues, contact a Sears or other
qualified service center. Do not use the ice or water
until the problem is corrected.
NORMAL SOUNDS YOU MAY HEAR
• The icemaker water valve will buzz as the icemaker fills
with water. If the power switch is in the ON (I) position,
it will buzz even if it has not yet been hooked up to
water. To stop the buzzing, move the power switch to
OFF (O).
NOTE: Keeping the power switch in the ON (I) position
before the water line is connected can damage the
icemaker.
• You will hear the sound of cubes dropping into the bin
and water running in the pipes as the icemaker refills.
• Be sure nothing interferes with the sweep of the
Automatic Shut Off Arm.
• When the bin fills to the level of the Automatic Shut
Off Arm, the icemaker will stop producing ice.
• It is normal for some cubes to be stuck together.
• If ice is not used frequently, old ice cubes will become
cloudy, tase stale, and shrink.
PREPARING FOR VACATION
Set the icemaker power switch to OFF (O) and shut off
the water supply to the refrigerator.
NOTE: The ice bin should be emptied anytime the
icemaker ON/OFF switch is turned to the OFF (O)
position.
If the ambient temperature will drop below freezing, have
a qualified technician drain the water supply system to
prevent serious property damage due to flooding caused
by ruptured water lines or connections.
• Never store beverage cans or other items in the ice
bin for the purpose of rapid cooling. Doing so may
damage the icemaker or the containers may burst.
• Never use thin crystal glass or crockery to collect ice.
Such containers may chip or break resulting in glass
fragments in the ice.
20
USING YOUR REFRIGERATOR
FOOD STORAGE GUIDE
Wrap or store food in the refrigerator in airtight and
moisture-proof material unless otherwise noted. This
prevents food odor and taste transfer throughout the
refrigerator. For dated products, check date code to
ensure freshness.
Items
STORING FROZEN FOOD
NOTE: Check a freezer guide or a reliable cookbook
for further information about preparing food for
freezing or food storage times.
Freezing
Your freezer will not quick-freeze a large quantity of
food. Do not put more unfrozen food into the freezer
than will freeze within 24 hours (no more than 2 to 3
lbs. of food per cubic foot of freezer space). Leave
enough space in the freezer for air to circulate around
packages. Be careful to leave enough room at the
front so the door can close tightly.
Storage times will vary according to the quality and
type of food, the type of packaging or wrap used
(how airtight and moisture-proof) and the storage
temperature. Ice crystals inside a sealed package are
normal. This simply means that moisture in the food
and air inside the package have condensed, creating
ice crystals.
NOTE: Allow hot foods to cool at room temperature
for 30 minutes, then package and freeze. Cooling hot
foods before freezing saves energy.
How to
Butter or
margarine
Keep opened butter in a covered
dish or closed compartment.
When storing an extra supply,
wrap in freezer packaging and
freeze.
Cheese
Store in the original wrapping
until you are ready to use it. Once
opened, rewrap tightly in plastic
wrap or aluminum foil.
Milk
Wipe milk cartons. For best
storage, place milk on interior
shelf.
Eggs
Store in original carton on interior
shelf, not on door shelf.
Fruit
Do not wash or hull the fruit
until it is ready to be used. Sort
and keep fruit in its original
container, in a crisper, or store in a
completely closed paper bag on a
refrigerator shelf.
Leafy
vegetables
Remove store wrapping and trim
RUWHDURçEUXLVHGDQGGLVFRORUHG
areas. Wash in cold water and
drain. Place in plastic bag or
plastic container and store in
crisper.
Vegetables
with skins
(carrots,
peppers)
Place in plastic bags or plastic
container and store in crisper.
Fish
6WRUHIUHVKoVKDQGVKHOOoVKLQ
the freezer section if they are not
being consumed the same day of
purchase. It is recommended to
FRQVXPHIUHVKoVKDQGVKHOOoVKWKH
same day purchased.
Leftovers
Cover leftovers with plastic wrap,
aluminum foil, or plastic containers
with tight lids.
Packaging
Successful freezing depends on correct packaging.
When you close and seal the package, it must not
allow air or moisture in or out. If it does, you could
have food odor and taste transfer throughout the
refrigerator and could also dry out frozen food.
Packaging recommendations:
v 5LJLGSODVWLFFRQWDLQHUVZLWKWLJKWoWWLQJOLGV
v Straight-sided canning/freezing jars
v Heavy-duty aluminum foil
v Plastic-coated paper
v Non-permeable plastic wraps
v 6SHFLoHGIUHH]HUJUDGHVHOIVHDOLQJSODVWLFEDJV
Follow package or container instructions for proper
freezing methods.
Do not use
v Bread wrappers
v Non-polyethylene plastic containers
v Containers without tight lids
v Wax paper or wax-coated freezer wrap
v Thin, semi-permeable wrap
CAUTION: Do not keep beverage cans or plastic
food containers in the freezer compartment. They may
break or burst if they freeze.
21
USING YOUR REFRIGERATOR
REFRIGERATOR SECTION
WATER DISPENSER
WATER TRAY
To dispense cold water, push on the dispenser switch
with a glass.
To remove the tray, press down on either of the front
corners and pull out.
NOTE: There is no drain beneath the tray. You may
need to empty the tray of any liquid that collects in it.
Dispenser Switch
Push
Some dripping may occur after dispensing. Hold your
cup beneath the dispenser for a few seconds after
dispensing to catch all of the drops.
To replace the tray, slightly tilt up the front of the tray
and snap the tabs into the holes.
Holes
22
Tabs
USING YOUR REFRIGERATOR
REFRIGERATOR SHELVES
The shelves in your refrigerator are adjustable to meet
your individual storage needs. Your model may have full
or split shelves.
Adjusting the shelves to fit different heights of items will
make finding the exact item you want easier. Doing so will
also reduce the amount of time the refrigerator door is
open which will save energy.
IMPORTANT: Do not clean glass shelves with warm water
while they are cold. Shelves may break if exposed to
sudden temperature changes or impact.
NOTE: Glass shelves are heavy. Use special care when
removing them.
HUMIDITY CONTROLLED CRISPER
The crispers provide fresher tasting fruit and vegetables by
letting you easily control humidity inside the drawer.
You can control the amount of humidity in the moisturesealed crispers by adjusting the control to any setting
between VEGETABLE and FRUIT.
• VEGETABLE keeps moist air in the crisper for best
storage of fresh, leafy vegetables.
• FRUIT lets moist air out of the crisper for best storage
of fruit.
Adjusting Shelves (Split Shelf)
Remove shelves from the shipping position and replace
shelves in the position you want.
To remove a shelf—Tilt up the front of the shelf 1
and lift it 2 . Pull the shelf out.
Fruit
Vegetable
Vegetable
Fruit
REMOVING THE HUMIDITY CONTROLLED CRISPER
1. To remove, pull the drawer out to full extension.
2. Lift the front of the crisper up, then pull it straight out.
To reinstall a shelf—Tilt the front of the shelf
up and guide the shelf hooks into the slots at a
desired height 3 . Then, lower the front of the
shelf so that the hooks drop into the slots 4 .
3. To install, slightly tilt up the front, insert the drawer into
the frame and push it back into place.
3
4
CAUTION:
• Make sure that shelves are level from one side to the
other.
• Make sure that the shelf stopper is completely inserted
between the wall ribs.
• Make sure that hooks are inserted in the correct
position. (Left shelf to left hole, right shelf to right hole
only.)
Failure to do so may result in the shelf falling or spilling
food.
23
USING YOUR REFRIGERATOR
To remove the glass
1. Lift up the glass under the crisper cover.
2. Pull the glass up and out.
DOOR BINS
The door bins are removable for easy cleaning and
adjustment.
1. To remove the bin, simply lift the bin up and pull
straight out.
2. To replace the bin, slide it in above the desired support
and push down until it snaps into place.
NOTE: Pantry drawer not shown for clarity.
NOTE: Some bins may vary in appearance and will
only fit in one location.
PANTRY DRAWER
This drawer can be used for large party trays, deli items
and beverages. (Do not use this drawer for vegetables or
items that require high humidity.)
FREEZER SECTION
ICE BIN
1. Pull the Freezer Drawer and the Pullout Drawer out as
far as possible to remove the Extra Ice Bin.
2. Gently lift and pull out the ice bin.
3. To replace, pull both drawers out as far as possible,
and set the bin in its correct position in the Pullout
Drawer. Close the Pullout Drawer and then the Freezer
Drawer.
Pull forward to open. Lift slightly and pull out to remove.
Pullout Drawer
Extra Ice Bin
DAIRY BIN
1. To remove the dairy bin, simply lift it and pull straight out.
2. To replace the dairy bin, slide it above the desired
location and push down until it stops.
CAUTION: Pinch hazard! Keep hands and feet clear
of the bottom of the freezer drawer when opening
and closing.
24
USING YOUR REFRIGERATOR
DURABASE REMOVAL AND REPLACEMENT
PULLOUT DRAWER
1. To remove the Durabase, open the drawer to full
extension 1 . Push the Durabase to the back as much as
possible, tilt the front of the Durabase up, and then lift
it up and out 2 .
2. To replace, tilt the back of the Durabase into the
drawer, then lower it down and into the rail assembly.
1
1. To remove, pull the drawer out to full extension. Lift
the drawer up and out, making sure to clear the rail
system.
2
2. To replace, with the drawer pulled out to full
extension, insert the drawer in the rail assembly.
NOTE: Assemble the Durabase before assembling
the pullout drawer. The pullout drawer needs
clearance in order to properly seat its rollers. If the
items are assembled improperly, the freezer door
may not close.
DURABASE DIVIDER
The Durabase divider allows you to organize the
Durabase area into sections. It can be adjusted from side
to side to accommodate items of different sizes.
WARNING: If the Durabase divider is removed, there is
enough open space for children or pets to crawl inside.
To prevent accidental child and pet entrapment or
suffocation risk, DO NOT allow children or pets to
touch or go near the drawer.
25
WATER FILTER
WATER FILTER
It is recommended that you replace the water
• Approximately every 6 months.
indicator
• When the water
turns on.
• When the water dispenser output
decreases.
• When the ice cubes are smaller
than normal.
up into
• Rotate the water
position and close the cover.
The cover will click when closed
correctly.
1. Remove the old water filter.
• Lower or remove the top left
shelf to allow the water
to
rotate all the way down.
• Press the push button to open the
cover.
water
NOTE: Replacing the water
causes a small amount of water
(around 1 oz. or 25 cc) to drain.
Before pushing the button to open the
cover, place a cup under
water
the front end of the cover to collect
any leaking water. Hold the water
upright, once it is removed, to
prevent any remaining water from
spilling out of the water
is replaced, dispense 2.5
3. After the water
for approximately 5 minutes)
gallons of water
to remove trapped air and contaminates from
the system. Do not dispense the entire 2.5 gallon
amount continuously. Depress and release the
dispenser pad for cycles of 30 seconds ON and 60
seconds OFF.
4. Water Filter Bypass Plug
Keep the water
bypass plug. You MUST
use the water
bypass plug when a
replacement water
cartridge is not available.
• Pull the water
downward
and pull out. Make sure to rotate
down completely before
the
pulling it out of the manifold
hole.
Water Filter
Bypass Plug
CAUTION: DO NOT operate refrigerator without
water
or water
plug installed.
out of its packaging and
• Take the new water
remove the protective cover from the o-rings. With
tabs in the horizontal position, push the new
water
into the manifold hole until it stops.
water
visit a
NOTE: To purchase a replacement water
Sears store or call 1-800-4-MY-HOME®. Also, you may
order on-line at www.sears.com/partsdirect
26
WATER FILTER
Performance Data Sheet
The concentration of the indicated substances in water entering the system was reduced to a concentration less than or
HTXDOWRWKHSHUPLVVLEOHOLPLWIRUZDWHUOHDYLQJWKHV\VWHPDVVSHFLoHGLQ16)$16,6WDQGDUGDQG6WDQGDUG
6\VWHPWHVWHGDQGFHUWLoHGE\16),QWHUQDWLRQDODJDLQVW16)$16,6WDQGDUGDQG6WDQGDUGIRUWKH
reduction of substances listed below.
Contaminant Reduction
Chlorine Taste and Odor
Average
,QpXHQW
Average
Max Permissible
16)VSHFLoHG&KDOOHQJH $YJ
NSF Reduction
Product Water Product Water
Concentration
Reduction
Requirements
Concentration
Concentration
NSF Test
Report
2.1 mg/L
2.0 mg/L ± 10%
97.2%
0.06 mg/L
N/A
Ă
J-00049247
5,600,000
pts/mL
At least 10,000 particles/mL
98.7%
73,000 pts/ml
N/A
Ă
J-00049282
Asbestos
190 MFL
WR0)/oEHUVJUHDWHU
WKDQòPLQOHQJWK
>99%
0)/
N/A
Ă
J-0004928
Atrazine
0.0094 mg/L
0.009 mg/L ± 10%
94.7%
0.00005 mg/L
0.003 mg/L
N/A
J-00049293
Benzene
0.016 mg/L
0.015 mg/L ± 10%
96.7%
0.005 mg/L
0.005 mg/L
N/A
J-00049300
J-00049294
Nominal Particulate Class I, ,
ĂWRòP
Carbofuran
0.08 mg/L
0.08 mg/L ± 10%
98.1%
0.002 mg/L
0.04 mg/L
N/A
Lindane
0.002 mg/L
0.002 mg/L ± 10%
98.2%
0.00004 mg/L
0.0002 mg/L
N/A
J-00051975
P-Dichlorobenzene
0.22 mg/L
0.225 mg/L ± 10%
99.8%
0.0005 mg/L
0.075 mg/L
N/A
J-00049298
Toxaphene
0.014 mg/L
0.015 mg/L ± 10%
93%
0.001 mg/L
0.003 mg/L
N/A
J-00049302
2,4-D
0.213 mg/L
0.210 mg/L ± 10%
95.2%
0.009 mg/L
0.07 mg/L
N/A
J-00049284
Lead pH @6.5
0.150 mg/L
0.15 mg/L ± 10%
>99.3%
0.001 mg/L
0.010 mg/L
N/A
J-00051974
Lead pH @8.5
0.150 mg/L
0.15 mg/L ± 10%
>99.3%
0.001 mg/L
0.010 mg/L
N/A
J-00049277
Mercury @ pH 6.5
0.0059 mg/L
0.006 mg/L ± 10%
96.1
0.0002 mg/L
0.002 mg/L
N/A
J-00053886
Mercury @ pH 8.5
0.0058 mg/L
0.006 mg/L ± 10%
90.1
0.0006 mg/L
0.002 mg/L
N/A
J-00051972
120,000 cysts/L
Minimum 50,000 cysts/L
99.99%
F\VW/
N/A
Ă
J-00049281
Cyst*
* Based on the use of Cryptosporidium parvum oocysts
27
WATER FILTER
WARNING
Application Guidelines/Water Supply Parameters
Service Flow
0.5 gpm (1.9 lpm)
Water Supply
Potable Water
Water Pressure
40-120 psi (138 - 827 kPa)
Water Temperature
33°F - 100°F (0.6°C - 38°C)
To reduce the risk associated with ingestion of
contaminants: Do not use with water that is
microbiologically unsafe or of unknown quality
without adequate disinfection before and after of the
system. Systems
for cyst reduction may be
used on disinfected water that may contain
cysts. EPA Establishment Number 10350-MN-005
It is essential that the manufacturer’s recommended
replacement
installation, maintenance and water
requirements be carried out for the product to perform as
advertised.
NOTE: While the testing was performed under standard
laboratory conditions, actual performance may vary.
CAUTION
For estimated costs of replacement water filter, please
call 1-800-469-4663 or visit our website at
www.sears.com/partsdirect
To reduce the risk associated with property damage
due to water leakage:
3M is a trademark of 3M Company.
NSF is a trademark of NSF International.
© 2009 3M Company. All rights reserved.
• Read and follow the Water Filter instructions before
installation and use of this system.
• Installation and use MUST comply with all state and
local plumbing codes.
• Do not install if water pressure exceeds 120 psi (827
kPa). Contact a plumbing professional if you are
uncertain of how to check your water pressure.
• Do not install where water hammer conditions may
occur. If water hammer conditions exist, you must
install a water hammer arrester. Contact a plumbing
professional if you are uncertain of how to check for
this condition.
• Do not install on hot water supply lines.
The maximum operating water temperature of this
system is 100°F (38°C).
water
•
Do not operate
refrigerator in ambient conditions below 55°F
(12.7°C). Drain water
when storing unit in
temperatures below 40°F (4.4°C).
• The disposable water
must be replaced every
six months, at the rated capacity, or if a noticeable
reduction in
rate occurs.
28
WATER FILTER
State of California
Department of Public Health
Water Treatment Device
Certificate Number
09 - 2019
Date Issued: December 15, 2009
Manufacturer: Sears Roebuck and Co.
The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section
116830 of the Health and Safety Code for the following health related contaminants:
Inorganic/Radiological Contaminants
Asbestos
Lead
Mercury
Microbiological Contaminants and Turbidity
Cysts
Organic Contaminants
2,4-D Reduction
Atrazine
Benzene
Carbofuran
Lindane
p-Dichlorobenzene
Toxaphene
Rated Service Capacity: 200 gal
Rated Service Flow: 0.5 gpm
Conditions of Certification:
29
CARE AND CLEANING
INSIDE WALLS (allow freezer to warm up so
the cloth will not stick)
To help remove odors, you can wash the inside of the
refrigerator with a mixture of baking soda and warm
water. Mix 2 tablespoons of baking soda to 1 quart of
water (26 g soda to 1 liter water.) Be sure the baking soda
is completely dissolved so it does not scratch the surfaces
of the refrigerator.
WARNING
Explosion Hazard
CAUTION: While cleaning the inside, do not spray
water.
8VHQRQpDPPDEOHFOHDQHU)DLOXUHWRGRVRFDQUHVXOW
LQoUHH[SORVLRQRUGHDWK
DOOR LINERS AND GASKETS
Use a clean sponge or soft cloth and a mild detergent
in warm water. Do not use cleaning waxes, concentrated
detergents, bleaches, or cleaners containing petroleum on
plastic refrigerator parts.
Both the refrigerator and freezer sections defrost
DXWRPDWLFDOO\KRZHYHUFOHDQERWKVHFWLRQVDERXWRQFHD
month to prevent odors. Wipe up spills immediately.
GENERAL CLEANING TIPS
v Unplug refrigerator or disconnect power.
v Remove all removable parts, such as shelves, crispers,
etc. Refer to sections in Using Your Refrigerator for
removal instructions.
v Use a clean sponge or soft cloth and a mild detergent
in warm water. Do not use abrasive or harsh cleaners.
v Hand wash, rinse and dry all surfaces thoroughly.
v Plug in refrigerator or reconnect power.
PLASTIC PARTS (Covers and Panels)
Use a clean sponge or soft cloth and a mild detergent
in warm water. Do not use window sprays, abrasive
FOHDQVHUVRUpDPPDEOHpXLGV7KHVHFDQVFUDWFKRU
damage the material.
CONDENSER COILS
Use a vacuum cleaner with
an attachment to clean the
condenser cover and vents.
Do not remove the panel
covering the condenser
coil area.
EXTERIOR
Waxing external painted metal surfaces helps provide
rust protection. Do not wax plastic parts. Wax painted
metal surfaces at least twice a year using appliance wax
(or auto paste wax). Apply wax with a clean, soft cloth.
For products with a stainless steel exterior, use a clean
sponge or soft cloth and a mild detergent in warm water.
Do not use abrasive or harsh cleaners. Dry thoroughly
with a soft cloth.
30
CARE AND CLEANING
CARE
CAREAND
ANDCLEANING
CLEANING
POWER INTERRUPTIONS
LIGHT REPLACEMENT
WARNING
If the power will be out for 24 hours or less, keep all
refrigerator doors closed to help foods stay cold and
frozen.
2. If the power will be out for more than 24 hours, remove
all frozen food and store it in a frozen food locker.
Electrical Shock Hazard
Before replacing a Compartment Light, either unplug
WKHUHIULJHUDWRURUWXUQRçSRZHUDWWKHFLUFXLWEUHDNHU
or fuse box.
WHEN YOU GO ON VACATION
If you choose to leave the refrigerator on while you are
away, follow these steps to prepare your refrigerator
before you leave.
NOTE: The refrigerator and freezer compartment lights
are LED interior lighting, and service should be performed
E\DTXDOLoHGWHFKQLFLDQ
Use up any perishables and freeze other items.
2.7XUQRçWKHLFHPDNHUDQGHPSW\WKHLFHELQ
,I\RXFKRRVHWRWXUQWKHUHIULJHUDWRURçEHIRUH\RXOHDYH
follow these steps.
Remove all food from the refrigerator.
2. Depending on your model, set the thermostat control
(refrigerator control) to OFF. See the Setting the
Controls section.
3. Clean the refrigerator, wipe it and dry well.
Tape rubber or wood blocks to the tops of both doors
to prop them open far enough for air to get in. This
stops odor and mold from building up.
WHEN YOU MOVE
When you are moving your refrigerator to a new home,
follow these steps to prepare it for the move.
Remove all food from the refrigerator and pack all
frozen food in dry ice.
2. Unplug the refrigerator.
3. Clean, wipe and dry thoroughly.
Take out all removable parts, wrap them well and
tape them together so they do not shift and rattle
during the move. Refer to the Using your Refrigerator
section for removable instructions.
5. Depending on the model, raise the front of the
refrigerator so it rolls easier OR screw in the leveling
OHJVDOOWKHZD\VRWKH\GRQRWVFUDSHWKHpRRU6HH
the Door Closing section.
Tape the doors shut and tape the power cord to the
refrigerator cabinet.
When you get to your new home, put everything back and
refer to the Refrigerator Installation section for preparation
instructions.
31
CONNECTING THE WATER LINE
BEFORE YOU BEGIN
This water line installation is not covered by the refrigerator
warranty. Follow these instructions carefully to minimize the
risk of expensive water damage.
Water hammer (water banging in the pipes) in house
plumbing can cause damage to refrigerator parts and can
OHDGWRZDWHUOHDNDJHRUpRRGLQJ&DOODTXDOLoHGSOXPEHU
to correct water hammer before installing the water supply
line to the refrigerator.
CAUTION: To prevent burns and product damage, only
connect the refrigerator water line to a cold water supply.
If you use your refrigerator before connecting the water
line, make sure the icemaker power switch is in the OFF (O)
position.
CAUTION: Do not install the icemaker tubing in areas
where temperatures fall below freezing.
WATER PRESSURE
A cold water supply. The water pressure must be between
DQGSVLRQPRGHOVZLWKRXWDZDWHUoOWHUDQG
EHWZHHQDQGSVLRQPRGHOVZLWKDZDWHUoOWHU
If a UHYHUVHRVPRVLVZDWHUoOWUDWLRQV\VWHP is connected
to your cold water supply, this water line installation is not
covered by the refrigerator warranty. Follow the following
instructions carefully to minimize the risk of expensive water
damage.
If a UHYHUVHRVPRVLVZDWHUoOWUDWLRQV\VWHP is connected
to your cold water supply, the water pressure to the reverse
osmosis system needs to be a minimum of 40 to 60 psi (2.8
kgf/cm2 ~ 4.2 kgf/cm2OHVVWKDQaVHFWRoOODFXS
of 7 oz capacity).
If the water pressure from the reverse osmosis system is less
WKDQSVLRUNJIFPWDNHVPRUHWKDQVHFWRoOOD
cup of 7 oz capacity):
v &KHFNWRVHHLIWKHVHGLPHQWoOWHULQWKHUHYHUVHRVPRVLV
V\VWHPLVEORFNHG5HSODFHWKHoOWHULIQHFHVVDU\
v Allow the storage tank on the reverse osmosis system to
UHoOODIWHUKHDY\XVDJH
v If the issue concerning water pressure from reverse
RVPRVLVUHPDLQVFDOODOLFHQVHGTXDOLoHGSOXPEHU
v All installations must be in accordance with local
plumbing code requirements.
CAUTION: Wear eye protection during installation to
prevent injury.
WHAT YOU WILL NEED
v Copper Tubing, ¼ in. outer
diameter, to connect the refrigerator
to the water supply. Be sure both
ends of the tubing are cut square.
v To determine how much tubing you
need: measure the distance from the water valve on the
back of the refrigerator to the water supply pipe. Then,
DGGIHHWP%HVXUHWKHUHLVVXèFLHQWH[WUDWXELQJ
(about 8 feet [2.4 m] coiled into 3 turns of about 10 in.
[25 cm] diameter) to allow the refrigerator to move out
from the wall after installation.
v Power drill.
v ½ in. or adjustable wrench.
v Flat blade and Phillips head screwdrivers.
v Two ¼ in. outer diameter
compression nuts and
2 ferrules (sleeves) to
connect the copper tubing
WRWKHVKXWRçYDOYHDQGWKH
refrigerator water valve.
v If your existing copper water
OLQHKDVDpDUHGoWWLQJDWWKH
end, you will need an adapter
(available at plumbing supply
stores) to connect the water line
to the refrigerator OR you can
FXWRçWKHpDUHGoWWLQJZLWK
a tube cutter and then use a
FRPSUHVVLRQoWWLQJ
v 6KXWRçYDOYHWRFRQQHFW
to the cold water line. The
VKXWRçYDOYHVKRXOGKDYHDZDWHULQOHWZLWKDPLQLPXP
inside diameter of Ė/Ċĉ in. at the point of connection
to the COLD WATER LINE.
6DGGOHW\SHVKXWRçYDOYHV
are included in many water
supply kits. Before purchasing,
make sure a saddle-type
valve complies with your local
plumbing codes.
NOTE: A Self Piercing Saddle Type Water Valve should
not be used.
WARNING
Electrical Shock Hazard
When using any electrical device (such as a power
drill) during installation, be sure the device is battery
powered, double insulated or grounded in a manner that
will prevent the hazard of electric shock.
32
CONNECTING THE WATER LINE
INSTALLATION INSTRUCTIONS
5. TIGHTEN THE PIPE CLAMP
Tighten the clamp screws until the sealing washer
begins to swell.
NOTE: Do not overtighten clamp or you may crush the
tubing.
Washer
,QVWDOOWKHVKXWRçYDOYHRQWKHQHDUHVWIUHTXHQWO\XVHG
drinking water line.
6+872))7+(0$,1:$7(56833/<
Turn on the nearest faucet to relieve the pressure on the
line.
Pipe Clamp
2. CHOOSE THE VALVE LOCATION
Choose a location for the valve that is
easily accessible. It is best to connect
into the side of a vertical water pipe.
When it is necessary to connect into
a horizontal water pipe, make the
connection to the top or side, rather
than at the bottom, to avoid drawing
RçDQ\VHGLPHQWIURPWKHZDWHUSLSH
Inlet End
Clamp Screw
5287(7+(78%,1*
Route the tubing between the cold water line and the
refrigerator.
Route the tubing through a hole drilled in the wall or
pRRUEHKLQGWKHUHIULJHUDWRURUDGMDFHQWEDVHFDELQHW
as close to the wall as possible.
NOTE:%HVXUHWKHUHLVVXèFLHQWH[WUDWXELQJDERXW
8 feet coiled into 3 turns of about 10 in. diameter) to
allow the refrigerator to move out from the wall after
installation.
&211(&77+(78%,1*727+(9$/9(
Place the compression nut and ferrule (sleeve) for
copper tubing onto the end of the tubing and connect
LWWRWKHVKXWRçYDOYH0DNHVXUHWKHWXELQJLVIXOO\
inserted into the valve. Tighten the compression nut
securely.
3. DRILL THE HOLE FOR THE VALVE
Drill a ¼ in. hole in the water pipe using a sharp bit.
Remove any burrs resulting from
drilling the hole in the pipe. Be
careful not to allow water to
drain into the drill. Failure to
drill a ¼ in. hole may result
in reduced ice production or
smaller cubes.
NOTE: The hookup line cannot be white, plastic
tubing. Licensed plumbers must use only copper
tubing NDA tubing #49595 or 49599 or Cross Link
Polyethylene (PEX) tubing.
)$67(17+(6+872))9$/9(
)DVWHQWKHVKXWRçYDOYHWRWKHFROGZDWHUSLSHZLWK
the pipe clamp.
Saddle-Type
6KXWRç9DOYH
Pipe Clamp
Compression Nut
Packing Nut
Saddle-Type
6KXWRç9DOYH
Outlet Valve
Vertical Cold
Water Pipe
Ferrule (sleeve)
NOTE: Commonwealth of Massachusetts Plumbing
Codes 248CMR shall be adhered to. Saddle valves are
illegal and their use is not permitted in
Massachusetts. Consult with your licensed plumber.
NOTE: Commonwealth of Massachusetts Plumbing
Codes 248CMR shall be adhered to. Saddle valves are
illegal and use is not permitted in Massachusetts.
Consult with your licensed plumber.
33
CONNECTING THE WATER LINE
)/86+2877+(78%,1*
Turn the main water supply on and
pXVKRXWWKHWXELQJXQWLOWKHZDWHU
is clear.
6KXWWKHZDWHURçDWWKHZDWHU
valve after about one quart of
ZDWHUKDVEHHQpXVKHGWKURXJKWKH
tubing.
. CONNECT THE TUBING TO THE
REFRIGERATOR
NOTE: Before making the connection to the
refrigerator, be sure that the refrigerator power cord is
not plugged into the wall outlet.
5HPRYHWKHSODVWLFpH[LEOHFDSIURPWKHZDWHUYDOYH
2. Place the compression nut and ferrule (sleeve) onto the
end of the tubing as shown.
3. Insert the end of the copper tubing into the connection
as far as possible. While holding the tubing, tighten the
oWWLQJ
Tubing Clamp
78517+(:$7(521$77+(6+872))9$/9(
Tighten any connections that leak.
CAUTION: Check to see if leaks occur at the water line
connections.
3/8*,17+(5()5,*(5$725
Arrange the coil of tubing so that it does not vibrate
against the back of the refrigerator or against the wall.
Push the refrigerator back to the wall.
¼ in. Tubing
¼ in.
Compression
Nut
Ferrule
(sleeve)
Refrigerator
Connection
67$577+(,&(0$.(5
Set the icemaker power switch to the ON position.
The icemaker will not begin to operate until it reaches
its operating temperature of 15°F (–9°C) or below. It
will then begin operation automatically if the icemaker
power switch is in the ON (I) position.
34
TROUBLESHOOTING GUIDE
Before conducting troubleshooting, make sure that the following basic requirements are met:
Service Flow
Water Supply
Water Pressure
Operating Ambient
Temperature Limits
0.5 gpm (1.9 lpm)
Potable Water
40-120 psi (138 - 827 kPa)
Electrical Ratings
115 Volts, 60 Hz, AC only, and fused
at 15 or 20 amperes.
55°F - 110°F
COOLING
Problem
Refrigerator and
Freezer section are
not cooling.
Possible Causes
The refrigerator control is set to OFF
(some models).
Refrigerator is set to Demo Mode.
Refrigerator is in the defrost cycle.
Refrigerator was recently installed.
Refrigerator was recently relocated.
Cooling System runs
too much.
Refrigerator is replacing an older
model.
Refrigerator was recently plugged in
or power restored.
Door opened often or a large amount
of food / hot food was added.
Doors are not closed completely.
Refrigerator is installed in a hot
location.
Condenser / back cover is clogged.
35
Solutions
Turn the control ON. Refer to the Setting the Controls
section for proper temperature settings.
Demo Mode allows the lights and control display to
work normally while disabling cooling to save energy
ZKLOHRQWKHVKRZURRPpRRU5HIHUWRWKHSetting the
Controls section for instructions on how to disable
Demo Mode.
During the defrost cycle, the temperature of each
compartment may raise slightly. Wait 30 minutes and
FRQoUPWKHSURSHUWHPSHUDWXUHKDVEHHQUHVWRUHG
once the defrost cycle has completed.
It may take up to 24 hours for each compartment to
reach the desired temperature.
If the refrigerator was stored for a long period of time
or moved on its side, it is necessary for the refrigerator
to stand upright for 24 hours before connecting it to
power.
Modern refrigerators require more operating time but
XVHOHVVHQHUJ\GXHWRPRUHHèFLHQWWHFKQRORJ\
The refrigerator will take up to 24 hours to cool
completely.
Adding food and opening the door warms the
refrigerator, requiring the compressor to run longer in
order to cool the refrigerator back down. In order to
conserve energy, try to get everything you need out of
the refrigerator at once, keep food organized so it is
HDV\WRoQGDQGFORVHWKHGRRUDVVRRQDVWKHIRRGLV
removed. (Refer to the Food Storage Guide.)
Firmly push the doors shut. If they will not shut all the
way, see the Doors will not close completely or pop
open section in Parts & Features Troubleshooting.
The compressor will run longer under warm conditions.
At normal room temperatures (70°F) expect your
compressor to run about 40% to 80% of the time.
Under warmer conditions, expect it to run even more
often. The refrigerator should not be operated above
110°F.
Use a vacuum cleaner with an attachment to clean the
condenser cover and vents. Do not remove the panel
covering the condenser coil area.
TROUBLESHOOTING GUIDE
COOLING
Problem
Possible Causes
Refrigerator or
Refrigerator was recently installed.
Freezer section is too
warm.
The air vents are blocked. Cold air
circulates from the freezer to the
fresh food section and back again
through air vents in the wall dividing
the two sections.
Doors are opened often or for long
periods of time.
Unit is installed in a hot location.
A large amount of food or hot food
was added to either compartment.
Interior moisture
buildup.
Solutions
It may take up to 24 hours for each compartment to
reach the desired temperature.
Rearrange items to allow air to
throughout the
diagram in the
compartment. Refer to the
Using Your Refrigerator section.
When the doors are opened often or for long periods
of time, warm, humid air enters the compartment.
This raises the temperature and moisture level within
reduce the
the compartment. To lessen the
frequency and duration of door openings.
The refrigerator should not be operated in
temperatures above 110F.
Adding food warms the compartment requiring the
cooling system to run. Allowing hot food to cool to
room temperature before putting it in the refrigerator
will reduce this
Doors not closed correctly.
See the Doors will not close correctly or pop open
section in Parts & Features Troubleshooting.
Temperature control is not set
If the temperature is too warm, adjust the control one
correctly.
increment at a time and wait for the temperature to
stabilize. Refer to the Setting the Controls section for
more information.
Defrost cycle has recently completed. During the defrost cycle, the temperature of each
compartment may raise slightly and condensation may
form on the back wall. Wait 30 minutes and
the proper temperature has been restored once the
defrost cycle has completed.
Doors are opened often or for long
When the doors are opened often or for long periods
periods of time.
of time, warm, humid air enters the compartment.
This raises the temperature and moisture level within
the compartment. To lessen the
reduce the
frequency and duration of door openings.
Doors not closed correctly.
See the Doors will not close correctly section in the
Troubleshooting section.
Weather is humid.
Humid weather allows additional moisture to enter the
compartments when the doors are opened leading to
condensation or frost. Maintaining a reasonable level
of humidity in the home will help to control the amount
of moisture that can enter the compartments.
Defrost cycle recently completed.
During the defrost cycle, the temperature of each
compartment may raise slightly and condensation may
form on the back wall. Wait 30 minutes and
that the proper temperature has been restored once
the defrost cycle has completed.
Food is not packaged correctly.
Food stored uncovered or unwrapped, and damp
containers can lead to moisture accumulation within
each compartment. Wipe all containers dry and store
food in sealed packaging to prevent condensation and
frost.
36
TROUBLESHOOTING GUIDE
COOLING/ICE & WATER
Problem
Food is freezing
in the refrigerator
compartment.
Possible Causes
Food with high water content was
placed near an air vent.
Refrigerator temperature control is set
incorrectly.
Solutions
Rearrange items with high water content away from
air vents.
If the temperature is too cold, adjust the control one
increment at a time and wait for the temperature to
stabilize. Refer to the Setting the Controls section for
more information.
Refrigerator is installed in a cold
When the refrigerator is operated in temperature
location.
below 41°F (5°C), food can freeze in the refrigerator
compartment. The refrigerator should not be operated
in temperature below 55°F (13°C).
Frost or ice crystals
Door is opened frequently or for long When the doors are opened often or for long periods
form on frozen food periods of time.
of time, warm, humid air enters the compartment. This
(outside of package).
raises the temperature and moisture level within the
compartment. Increased moisture will lead to frost
DQGFRQGHQVDWLRQ7ROHVVHQWKHHçHFWUHGXFHWKH
frequency and duration of door openings.
Door is not closing properly.
Refer to the Doors will not close correctly or pop
open section in the Troubleshooting section.
Refrigerator or
Incorrect temperature control settings. If the temperature is too cold, adjust the control one
Freezer section is too
increment at a time and wait for the temperature to
cold.
stabilize. Refer to the Setting the Controls section for
more information.
Frost or ice crystals
Condensation from food with a high This is normal for food items with a high water
on frozen food
water content has frozen inside of the content.
(inside of sealed
food package.
package).
Food has been left in the freezer for Do not store food items with high water content in the
a long period of time.
freezer for a long period of time.
Icemaker is not
making enough ice.
Demand exceeds ice storage
capacity.
House water supply is not connected,
valve is not turned on fully, or valve is
clogged.
:DWHUoOWHUKDVEHHQH[KDXVWHG
Low house water supply pressure.
5HYHUVH2VPRVLVoOWUDWLRQV\VWHPLV
used.
Tubing connecting refrigerator to
house supply valve is kinked.
37
The icemaker will produce approximately 100 cubes in
a 24 hour period.
Connect the refrigerator to a cold water supply with
DGHTXDWHSUHVVXUHDQGWXUQWKHZDWHUVKXWRçYDOYH
fully open.
If the problem persists, it may be necessary to contact
a plumber.
,WLVUHFRPPHQGHGWKDW\RXUHSODFHWKHZDWHUoOWHU
v Approximately every six months.
v :KHQWKHZDWHUoOWHULQGLFDWRUWXUQVRQ
v When the water dispenser output decreases.
v When the ice cubes are smaller than normal.
The water pressure must be between 20 and 120 psi
RQPRGHOVZLWKRXWDZDWHUoOWHUDQGEHWZHHQDQG
SVLRQPRGHOVZLWKDZDWHUoOWHU
If the problem persists, it may be necessary to contact
a plumber.
5HYHUVHRVPRVLVoOWUDWLRQV\VWHPVFDQUHGXFHWKH
water pressure below the minimum amount and result
in icemaker issues. (Refer to Water Pressure section.)
The tubing can kink when the refrigerator is moved
during installation or cleaning resulting in reduced
ZDWHUpRZ6WUDLJKWHQRUUHSDLUWKHZDWHUVXSSO\OLQH
and arrange it to prevent future kinks.
TROUBLESHOOTING GUIDE
ICE & WATER
Problem
Icemaker is not
making enough ice
(continued).
Possible Causes
Doors are opened often or for long
periods of time.
Doors are not closed completely.
The temperature setting for the
freezer is too warm.
Dispensing water
slowly.
:DWHUoOWHUKDVEHHQH[KDXVWHG
5HYHUVHRVPRVLVoOWUDWLRQV\VWHPLV
used.
Low house water supply pressure.
38
Solutions
If the doors of the unit are opened often, ambient
air will warm the refrigerator which will prevent the
unit from maintaining the set temperature. Lowering
the refrigerator temperature can help, as well as not
opening the doors as frequently.
If the doors are not properly closed, ice production
ZLOOEHDçHFWHG6HHWKHDoors will not close
completely or pop open section in Parts & Features
Troubleshooting for more information.
The recommended temperature for the freezer
compartment for normal ice production is 0°F. If the
freezer temperature is warmer, ice production will be
DçHFWHG
,WLVUHFRPPHQGHGWKDW\RXUHSODFHWKHZDWHUoOWHU
v Approximately every six months.
v :KHQWKHZDWHUoOWHULQGLFDWRUWXUQVRQ
v When the water dispenser output decreases.
v When the ice cubes are smaller than normal.
5HYHUVHRVPRVLVoOWUDWLRQV\VWHPVFDQUHGXFHWKHZDWHU
pressure below the minimum amount and result in
icemaker issues.
If the problem persists, it may be necessary to contact
a plumber.
The water pressure must be between 20 and 120 psi on
PRGHOVZLWKRXWDZDWHUoOWHUDQGEHWZHHQDQG
SVLRQPRGHOVZLWKDZDWHUoOWHU
If the problem persists, it may be necessary to contact
a plumber.
TROUBLESHOOTING GUIDE
ICE & WATER
Problem
Icemaker is not
making ice.
Possible Causes
Refrigerator was recently installed or
icemaker recently connected.
Icemaker not turned on.
Solutions
It may take up to 24 hours for each compartment to
reach the desired temperature and for the icemaker to
begin making ice.
Locate the icemaker ON/OFFVZLWFKDQGFRQoUPWKDW
it is in the ON (I) position.
The ice detecting sensor is obstructed. Foreign substances or frost on the ice-detecting sensor
can interrupt ice production. Make sure that the sensor
area is clean at all times for proper operation.
The refrigerator is not connected to
Connect refrigerator to the water supply and turn the
DZDWHUVXSSO\RUWKHVXSSO\VKXWRç ZDWHUVKXWRçYDOYHIXOO\RSHQ
valve is not turned on.
,FHPDNHUVKXWRçDUPRUVHQVRU
,I\RXULFHPDNHULVHTXLSSHGZLWKDQLFHVKXWRçDUP
obstructed.
make sure that the arm moves freely. If your icemaker
LVHTXLSSHGZLWKWKHHOHFWURQLFLFHVKXWRçVHQVRU
make sure that there is a clear path between the two
sensors.
5HYHUVHRVPRVLVZDWHUoOWUDWLRQ
system is connected to your cold
water supply.
5HYHUVHRVPRVLVoOWUDWLRQV\VWHPVFDQUHGXFHWKH
water pressure below the minimum amount and result
in icemaker issues. (Refer to the Water Pressure
section.)
Not dispensing water. New installation or water line recently 'LVSHQVHJDOORQVRIZDWHUpXVKIRUDSSUR[LPDWHO\
5 minutes) to remove trapped air and contaminates
connected.
from the system. Do not dispense the entire 2.5
gallon amount continuously. Depress and release the
dispenser pad for cycles of 30 seconds ON and 60
seconds OFF.
The dispenser panel is locked.
Press and hold the Control Lock button for three
seconds to unlock the control panel and dispenser.
The dispenser is not set for water
The dispenser can be set for ice or water. Make
dispensing.
certain that the control panel is set for the proper
operation. Press the Ice/Water Select button on the
control panel.
Refrigerator or freezer doors are not Water will not dispense if any of the refrigerator
closed properly.
doors are left open.
:DWHUoOWHUKDVEHHQUHFHQWO\
$IWHUWKHZDWHUoOWHULVUHSODFHGGLVSHQVHJDOORQV
removed or replaced.
RIZDWHUpXVKIRUDSSUR[LPDWHO\PLQXWHVWRUHPRYH
trapped air and contaminates from the system. Do not
dispense the entire 2.5 gallon amount continuously.
Depress and release the dispenser pad for cycles of
30 seconds ON and 60 seconds OFF.
Tubing connecting refrigerator to
The tubing can kink when the refrigerator is moved
house supply valve is kinked.
during installation or cleaning resulting in reduced
ZDWHUpRZ6WUDLJKWHQRUUHSDLUWKHZDWHUVXSSO\OLQH
and arrange it to prevent future kinks.
The house water supply is not
Connect refrigerator to the water supply and turn the
connected, the valve is not turned on ZDWHUVKXWRçYDOYHIXOO\RSHQ
fully, or the valve is clogged.
If the problem persists, it may be necessary to contact
a plumber.
39
TROUBLESHOOTING GUIDE
ICE & WATER
Problem
Ice has bad taste or
odor.
Possible Causes
Water supply contains minerals such
as sulfur.
Icemaker was recently installed.
Ice has been stored for too long.
The food has not been stored
properly in either compartment.
The interior of the refrigerator needs
to be cleaned.
The ice storage bin needs to be
cleaned.
Dispensing warm
water.
Refrigerator was recently installed.
The water dispenser has been used
recently and the storage tank was
exhausted.
Dispenser has not been used for
several hours.
Refrigerator is connected to the hot
water supply.
Water has bad taste
or odor.
Water supply contains minerals such
as sulfur.
:DWHUoOWHUKDVEHHQH[KDXVWHG
Refrigerator was recently installed.
Icemaker is making
too much ice.
,FHPDNHUVKXWRçDUPVHQVRULV
obstructed.
40
Solutions
$ZDWHUoOWHUPD\QHHGWREHLQVWDOOHGWRHOLPLQDWH
taste and odor problems.
NOTE: ,QVRPHFDVHVDoOWHUPD\QRWKHOS,WPD\QRW
be possible to remove all minerals / odor / taste in all
water supplies.
'LVFDUGWKHoUVWIHZEDWFKHVRILFHWRDYRLGGLVFRORUHG
or bad tasting ice.
Ice that has been stored for too long will shrink,
become cloudy, and may develop a stale taste. Throw
away old ice and make a new supply.
Rewrap the food. Odors may migrate to the ice if
food is not wrapped properly.
See the Care and Cleaning section for more
information.
Empty and wash the bin (discard old cubes). Make
sure that the bin is completely dry before reinstalling
it.
Allow 24 hours after installation for the water storage
tank to cool completely.
'HSHQGLQJRQ\RXUVSHFLoFPRGHOWKHZDWHUVWRUDJH
capacity will range from approximately 10 to 30 oz.
If the dispenser has not been used for several hours,
WKHoUVWJODVVGLVSHQVHGPD\EHZDUP'LVFDUGWKH
oUVWR]
Make sure that the refrigerator is connected to a cold
water pipe.
WARNING: Connecting the refrigerator to a hot
water line may damage the icemaker.
$ZDWHUoOWHUPD\QHHGWREHLQVWDOOHGWRHOLPLQDWH
taste and odor problems.
,WLVUHFRPPHQGHGWKDW\RXUHSODFHWKHZDWHUoOWHU
v Approximately every 6 months.
v :KHQWKHZDWHUoOWHULQGLFDWRUWXUQVRQ
v When the water dispenser output decreases.
v When the ice cubes are smaller than normal.
'LVSHQVHJDOORQVRIZDWHUpXVKIRUDSSUR[LPDWHO\
5 minutes) to remove trapped air and contaminates
from the system. Do not dispense the entire 2.5
gallon amount continuously. Depress and release the
dispenser pad for cycles of 30 seconds ON and 60
seconds OFF.
Empty the ice bin. If your icemaker is equipped with
DQLFHVKXWRçDUPPDNHVXUHWKDWWKHDUPPRYHV
freely. If your icemaker is equipped with the electronic
LFHVKXWRçVHQVRUPDNHVXUHWKDWWKHUHLVDFOHDUSDWK
between the two sensors. Reinstall the ice bin and wait
KRXUVWRFRQoUPSURSHURSHUDWLRQ
TROUBLESHOOTING GUIDE
NOISE
Problem
Clicking
Rattling
Whooshing
Gurgling
Popping
Sizzling
Vibrating
Dripping
Pulsating or HighPitched Sound
Possible Causes
The defrost control will click when
the automatic defrost cycle begins
and ends. The thermostat control (or
refrigerator control on some models)
will also click when cycling on and
Rç
Rattling noises may come from the
pRZRIUHIULJHUDQWWKHZDWHUOLQHRQ
the back of the unit, or items stored
on top of or around the refrigerator.
Refrigerator is not resting solidly on
WKHpRRU
Refrigerator with linear compressor
was jarred while running.
Evaporator fan motor is circulating
air through the refrigerator and
freezer compartments.
Air is being forced over the condenser
by the condenser fan.
5HIULJHUDQWpRZLQJWKURXJKWKH
cooling system.
Contraction and expansion of the
inside walls due to changes in
temperature.
Water dripping on the defrost heater
during a defrost cycle.
If the side or back of the refrigerator
is touching a cabinet or wall, some of
the normal vibrations may make an
audible sound.
Water running into the drain pan
during the defrost cycle.
Your refrigerator is designed to run
PRUHHèFLHQWO\WRNHHS\RXUIRRG
items at the desired temperature. The
KLJKHèFLHQF\FRPSUHVVRUPD\FDXVH
your new refrigerator to run longer
than your old one, but it is still more
HQHUJ\HèFLHQWWKDQSUHYLRXVPRGHOV
While the refrigerator is running, it is
normal to hear a pulsating or highpitched sound.
41
Solutions
Normal Operation
Normal Operation
Floor is weak or uneven or leveling legs need to be
adjusted. See the Door Alignment section.
Normal Operation
Normal Operation
Normal Operation
Normal Operation
Normal Operation
Normal Operation
To eliminate the noise, make sure that the sides and
back cannot vibrate against any wall or cabinet.
Normal Operation
Normal Operation
TROUBLESHOOTING GUIDE
PARTS & FEATURES
Problem
Doors will not close
correctly or pop
open.
Possible Causes
Food packages are blocking the door
open.
Ice bin, crisper cover, pans, shelves,
door bins, or baskets are out of
position.
The doors were removed during
product installation and not properly
replaced.
Refrigerator is not leveled properly.
Solutions
Rearrange food containers to clear the door and door
shelves.
Push bins all the way in and put crisper cover, pans,
shelves and baskets into their correct positions. See the
Using Your Refrigerator section for more information.
Remove and replace the doors according to the
Removing and Replacing Refrigerator Handles and
Doors section.
See Door Alignment in the Refrigeration Installation
section to level refrigerator.
Doors are
open.
The gaskets are dirty or sticky.
Clean the gaskets and the surfaces that they touch.
Rub a thin coat of appliance polish or kitchen wax on
the gaskets after cleaning.
When you open the door, warmer air enters the
refrigerator. As the warm air cools, it can create a
vacuum. If the door is hard to open, wait one minute
to allow the air pressure to equalize, then see if it
opens more easily.
Refer to the Leveling and Door Alignment section.
to
Door was recently closed.
Refrigerator wobbles
or seems unstable.
Lights do not work.
The interior of
the refrigerator is
covered with dust or
soot.
Leveling legs are not adjusted
properly.
Floor is not level.
It may be necessary to add shims under the leveling
legs or rollers to complete installation.
LED interior lighting failure.
The refrigerator compartment lamp is LED interior
lighting, and service should be performed by
technician. Refer to the Light Bulb
a
Replacement section.
The refrigerator is located near a fire Make sure that the refrigerator is not located near a
source, such as a fireplace, chimney fire source, such as a fireplace, chimney or candle.
or candle.
42
Kenmore Connect™ System
Kenmore Connect (On some models)
Should you experience any problems with your refrigerator,
it has the capability of transmitting data via your
telephone to the Kenmore ConnectATeam. This gives you the
capability of speak-ing directly to our trained specialists.
B
The specialist records the data transmitted
from your
machine and uses it to analyze the issue, providing a fast
and effective diagnosis.
D
If you experience problems with your
F refrigerator, call
1-800-4MY-HOME (1-800-469-4663). Only use the
Kenmore Connect feature when instructed to do so by the
O
Kenmore Connect Team agent. The transmission sounds
that you will hear are normal and sound similar to a fax
D
machine.
4 Press and hold the Freezer Temp button for three
seconds while continuing to hold your phone to the
speaker.
N
Kenmore Connect cannot be activated unless your refrigerator is connected to power. If your refrigerator is unable
G
to turn on, then troubleshooting must be done without using
Kenmore Connect.
H
Using Kenmore Connect
5 After you hear three beeps, release the Freezer Temp
button.
I
First, call 1-800-4MY-HOME (1-800-469-4663).
If the
number of the phone you are using is associated with your
refrigerator purpose, you will be quickly relayed to a
Kenmore Connect team agent. Only use the Kenmore
Connect feature when instructed to do so by the Kenmore
Connect Team agent.
6 Keep the phone in place until the tone transmission has
finished. This takes about 15 seconds, and the display will
count down the time. Once the countdown is over and the
tones have stopped, resume your conversation with the
specialist, who will then be able to assist you in using the
information transmitted for analysis.
1 Lock the display. To lock the display, press and hold the
Door alarm button for three seconds. (If the display has
been locked for over five minutes, you must deactivate the
lock and then reactivate it.)
NOTE:
- For best results, do not move the phone while the tones
are being transmitted.
- If the call center agent is not able to get an accurate
recording of the data, you may be asked to try again.
2 Open the right refrigerator door.
3 Hold the mouthpiece of your phone in front of the
speaker that is located on the right hinge of the refrigerator door, when instructed to do so by the call center.
43
ÍNDICE
Garantía.............................................................................. 45
Sección congelador
Contratos de protección ........................................... 46
Durabase ....................................................... 67
Instrucciones de seguridad importantes..... 47-49
Divisor Durabase ........................................... 67
Requisitos eléctricos y de conexión a tierra ... 49
Gaveta extraible........................................... 67
Componentes y características ............................50
Filtro de agua ............................................68-71
Instalación del refrigerador ..................... 51-59
Cuidado y limpieza...................................72-73
Desembalaje del refrigerador ..................... 51
Sugerencias generales de limpieza .......... 72
Instalación ....................................................................... 52
Conexión de la tubería de agua .............74-76
Desmontaje y colocación de las
manijas y puertas del congelador........... 53-58
Guía para la solución de problemas .... 77-84
Kenmore Connect ........................................... 85
Nivelación y alineación de las puertas ..... 59
Servicio técnico ..........................Contraportada
Uso del refrigerador .................................60-67
Ajuste de los controles ............................60-61
Máquina de hielo automática.................... 62
Guía para el almacenamiento
de alimentos ................................................. 63
Sección refrigerador
Dispensador de agua ................................... 64
Estantes del refrigerador ....................................... 65
Cajón con control de humedad .................. 65
Cajón con control de Temperatura ............ 66
Bandejas de la puerta ................................. 66
Gaveta de lacteos ........................................ 66
44
GARANTÍA
GARANTÍA DEL REFRIGERADOR
®
Garantía limitada de Kenmore Elite
La siguiente cobertura de garantía será aplicable si este electrodoméstico se instala, opera y mantiene de acuerdo con todas las
instrucciones suministradas. Para coordinar el servicio por garantía, llame al 1-800-4-MY-HOME® (1-800-469-4663).
• Se suministrará reparación gratuita durante un año a partir de la fecha de compra si alguna pieza no consumible de este
electrodoméstico fallara debido a defectos en los materiales o la fabricación. Esta cobertura tendrá vigencia solamente
de 90 días a partir de la fecha de compra si este producto se ha utilizado para otros fines que no sean de uso doméstico
particular.
• Se repararán de forma gratuita, durante un plazo de cinco años a partir de la fecha de compra, los sistemas de refrigeración
sellados que se detecten como defectuosos. Esta cobertura tendrá vigencia solamente de un año a partir de la fecha de
compra si este electrodoméstico se ha utilizado para otros fines que no sean de uso doméstico particular.
• Se repararán de forma gratuita durante un plazo de diez años a partir de la fecha de compra los compresores que se
detecten como defectuosos. Esta cobertura tendrá vigencia solamente de dos años a partir de la fecha de compra si este
electrodoméstico se ha utilizado para otros fines que no sean de uso doméstico particular.
Esta garantía cubre sólo defectos de materiales y fabricación y NO pagará:
1. Elementos consumibles que puedan gastarse debido al uso normal, incluyendo entre otros, los filtros, correas, bombillas y
bolsas de la unidad.
2. Un técnico de servicio para mostrar al usuario la instalación, funcionamiento o mantenimiento correctos del producto.
3. Un técnico de servicio para realizar labores de limpieza o mantenimiento del producto.
4. Daños o averías como consecuencia de no seguir todas las instrucciones de instalación, funcionamiento o mantenimiento
incluidas con el producto.
5. Daños o averías en caso de accidente, abuso, uso inadecuado o uso con propósitos distintos a los fines para los que fue
diseñado.
6. Daños o averías en caso de utilizar detergentes, limpiadores, sustancias químicas o utensilios distintos a los recomendados en
las instrucciones incluidas con el producto.
7. Daños o averías en las piezas o sistemas provocados por modificaciones del producto no autorizadas.
Cláusula de exención de responsabilidad o garantías implícitas; limitación de recursos
El único y exclusivo recurso del cliente bajo esta garantía limitada será la reparación del producto como se ha mencionado. Las
garantías implícitas, incluyendo garantías de comerciabilidad o idoneidad para un finn concreto, se limitan a un año o el período
de tiempo más reducido permitido por la ley. Sears no será responsable de los daños incidentales o derivados. Ciertos estados
y provincias no permiten exclusiones o limitaciones de daños incidentales o derivados, o limitaciones en relación a la duración
de las garantías implícitas de comerciabilidad o idoneidad, de tal forma que estas limitaciones o excepciones pueden no
ser pertinentes para usted.
Esta garantía será aplicable únicamente mientras este electrodoméstico sea utilizado dentro de los Estados Unidos o Canadá.
Esta garantía le otorga unos derechos legales específicos e incluso puede conferirle otros derechos distintos dependiendo del
estado en que se encuentre.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
Sears Canada Inc., Toronto, Ontario, Canadá M5B 2C3
45
CONTRATOS DE PROTECCIÓN
Contratos maestros de protección
Felicidades por haber realizado una compra inteligente.
Su nuevo producto Kenmore® ha sido diseñado y fabricado
No
para proporcionarle años de funcionamiento
obstante, al igual que cualquier otro producto, es posible que
requiera un mantenimiento preventivo o alguna reparación
cada cierto tiempo. Por este motivo, disponer de un contrato
maestro de protección puede ahorrarle dinero y molestias.
El contrato maestro de protección también le ayuda a
prolongar la vida de este nuevo producto. A continuación,
se indica lo que incluye este contrato*:
• Material y mano de obra necesarios para mantener
los productos en funcionamiento bajo uso normal, no
únicamente los defectos de fabricación. Nuestra cobertura
es muy superior a la garantía del producto. No hay
ninguna avería funcional deducible que se excluya de
la cobertura: se trata de una protección real.
• Servicio experto llevado a cabo por un personal de más
de 10.000 técnicos de servicio expertos de Sears, lo que
que alguien en quien puede
trabajará en
su producto.
• Sin límite de solicitudes de reparación y servicio en el
país, con tanta frecuencia como desee y en cualquier
momento.
• Funcionamiento garantizado: sustitución del producto
cubierto por el servicio si se producen cuatro o más
averías del producto en un plazo de 12 meses.
• Sustitución del producto: si el producto cubierto por
el servicio no se puede reparar.
• Comprobación anual de mantenimiento preventivo
si lo solicita, sin ningún gasto adicional.
• Ayuda rápida por teléfono: también llamada solución
rápida – Asistencia por teléfono de un representante de
Sears para cualquier producto. Puede pensar en nosotros
como un “manual del usuario parlante”.
• Protección de sobretensiones contra daños eléctricos
de energía.
debidos
• Protección por pérdida de alimentos de 250 dólares
al año por cualquier alimento que quede inservible
a consecuencia de un fallo mecánico de cualquier
refrigerador o congelador cubierto por el servicio.
• Reembolso del alquiler si la reparación del producto
cubierto por el servicio tarda más de lo previsto.
• 25% de descuento del precio habitual de cualquier
servicio de reparación y componente instalado
relacionado no cubierto por el servicio.
Una vez adquirido el contrato, sólo tendrá que realizar
una llamada de teléfono para programar el servicio.
Puede llamarnos en cualquier momento del día o de la
noche, o
la cita de la reparación a través de Internet.
El contrato maestro de protección es una compra sin riesgos.
Si por cualquier motivo cancela el contrato durante el plazo
de garantía del producto, le devolveremos todo el importe o
bien una cantidad prorrateada una vez que haya
el plazo de garantía del producto. Adquiera hoy mismo su
contrato maestro de protección.
Se aplican ciertas limitaciones y exclusiones.
Para consultar las tarifas y obtener más información en
EE. UU. llame al número de teléfono 1-800-827-6655.
* La cobertura en Canadá varía en algunos aspectos.
Para obtener más información, llame a Sears Canada
al 1-800-361-6665.
Servicio de instalación de Sears
Para solicitar la instalación profesional de Sears de
electrodomésticos, mecanismos de apertura de puertas
de garaje, calentadores de agua y otros electrodomésticos
de gran tamaño, llame en EE. UU. o Canadá a:
1-800-4-MY-HOME®.
REGISTRO DEL PRODUCTO
En el espacio siguiente, anote la fecha de la compra, el modelo y el número de serie del producto. Encontrará el modelo
y el número de serie impreso en la placa de
situada en el revestimiento interior del compartimiento del
refrigerador. Tenga esta información a mano siempre que se ponga en contacto con Sears en relación con su producto.
N.º de modelo___________________
Fecha de compra ___________________
N.º de serie.___________________
Guarde estas instrucciones y su ticket de compra para futuras consultas.
46
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
PRECAUCIONES BÁSICAS DE SEGURIDAD
Este manual contiene muchos mensajes de seguridad importantes. Lea y cumpla siempre todos los mensajes de seguridad.
Éste es el símbolo de alerta de seguridad. Le avisa de mensajes de seguridad que le informan de peligros
de muerte o lesiones para usted o los demás, o que puedan dañar el producto.
Todos los mensajes de seguridad estarán precedidos del símbolo de alerta de seguridad y de las
SDODEUDVGHVHÙDOGHSHOLJUR3(/,*52$'9(57(1&,$R35(&$8&,½1(VWDVSDODEUDVVLJQLoFDQ
PELIGRO
Si no respeta las instrucciones, morirá o sufrirá lesiones graves.
ADVERTENCIA
Si no respeta las instrucciones, podría morir o sufrir lesiones graves.
PRECAUCIÓN
Indica una situación de peligro inminente que, si no se evita,
podría provocar lesiones leves o moderadas, o daños en el producto.
Todos los mensajes de seguridad le indicarán el peligro, lo que debe hacer para reducir la probabilidad de lesiones y lo que
puede ocurrirle si no se siguen las instrucciones.
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica
o lesiones personales al utilizar el producto, se deben
respetar una serie de precauciones de seguridad básicas,
entre las que se incluyen las siguientes:
Lea todas las instrucciones antes de utilizar este
electrodoméstico.
v NUNCA desenchufe el refrigerator tirando del cable
GHĄFRUULHQWH$JDUUHVLHPSUHHOHQFKXIHoUPHPHQWH\
WLUHĄGHOPLVPRSDUDUHWLUDUORGHODWRPDGHFRUULHQWH
v Repare o reemplace de inmediato todos los cables de
corriente pelados o con cualquier tipo de daño. No use
un cable con grietas o abrasiones sobre su extensión o
HQĄORVH[WUHPRVGHOHQFKXIHRFRQHFWRU
v 1RPRGLoTXHQLDODUJXHODORQJLWXGGHOFDEOHGH
corriente, ya que podría causar una descarga eléctrica
RĄSURYRFDUXQLQFHQGLR
v Cuando separe el refrigerador de la pared, tenga
cuidado de no torcer o dañar el cable de alimentación.
v NO guarde ni utilice gasolina ni ningún otro gas o líquido
LQpDPDEOHFHUFDGHHVWHHOHFWURGRPÑVWLFRRGHFXDOTXLHU
otro.
INSTAL
v NO permita que los niños escalen, seREFRIGERATOR
monten o se
cuelguen de las puertas o estantes del refrigerador.
Podrían dañar el refrigerador o sufrir lesiones graves.
v Mantenga los dedos lejos de los puntos de riesgo de
SLQ]DPLHQWRODVGLVWDQFLDVGHVHSDUDFLÚQentre las
puertas y los gabinetes son necesariamente pequeños.
Tenga especial cuidado al cerrar las puertas cuando
haya niños cerca.
v Desenchufe el refrigerador antes de limpiar o realizar
cualquier reparación.
NOTA: Se recomienda encarecidamente que cualquier
UHSDUDFLÚQVHDUHDOL]DGDSRUXQWÑFQLFRFXDOLoFDGR
GUARDE ESTAS INSTRUCCIONES
47
ADVERTENCIA
v Antes de sustituir una bombilla fundida o rota,
desenchufe el refrigerador o corte la corriente en
HOGLV\XQWRURFDMDGHIXVLEOHVFRQHOoQGHHYLWDUHO
contacto con un cable con corriente. (Una bombilla
fundida puede romperse en el momento de cambiarla,
por lo que queda expuesto un cable con corriente).
NOTA: Algunos modelos disponen de iluminación interior
mediante LED, por lo que el mantenimiento deberá ser
UHDOL]DGRSRUXQWÑFQLFRFXDOLoFDGR
ADVERTENCIA: Poner uno o ambos controles en
posición de apagado (OFF) no corta la alimentación
GHĄFLUFXLWRGHLOXPLQDFLÚQ
v Cuando haya terminado, vuelva a conectar el
refrigerador a la red eléctrica y restablezca los controles
(Termostato, Control del refrigerador y/o Control del
congelador, en función del modelo) al ajuste deseado.
v Este refrigerador se debe instalar correctamente de
acuerdo con las instrucciones importantes para el
instalador incluidas en la hoja adhesiva pegada al
frontal del refrigerador.
v Cuando el refrigerador esté en funcionamiento, no toque
ODVVXSHUoFLHVIUÕDVGHOFRPSDUWLPLHQWRGHOFRQJHODGRU
con las manos húmedas o mojadas. La piel se podría
DGKHULUDODVVXSHUoFLHVH[WUHPDGDPHQWHIUÕDV
v NO toque el mecanismo de fabricación automática
GHĄKLHORPLHQWUDVHVWÑHOUHIULJHUDGRUHQFKXIDGR
v NO vuelva a congelar alimentos congelados que se
hayan descongelado completamente. El Departamento
de Agricultura de Estados Unidos, en el boletín n.º 69
deCasa y jardín, dice:
…Se pueden volver a congelar con seguridad alimentos
congelados que se hayan descongelado si aún contienen
cristales de hielo o si aún siguen fríos: por debajo de los
4 °C.
…La carne picada, la carne de ave o el pescado
descongelados cuyo olor o color indiquen mal estado
no deberían volver a congelarse ni deberían comerse.
El helado descongelado se debe desechar. Si el olor o
el color de cualquier alimento ha perdido frescura o es
cuestionable, deséchelo. Comer este tipo de alimentos
puede ser peligroso.
Incluso si se descongela parcialmente un alimento y se
vuelve a congelar, su calidad alimenticia se ve reducida,
particularmente si se trata de frutas, verduras y comida
preparada. La calidad alimenticia de las carnes rojas se
ve menos afectada que la de la mayoría de alimentos.
Utilice los alimentos recongelados lo antes posible para
salvaguardar el máximo de calidad.
GUARDE ESTAS INSTRUCCIONES
TION
PELIGRO: RIESGO DE ATRAPAMIENTO DE NIÑOS
ANTES DE DESECHAR SU ANTIGUO
REFRIGERADOR O CONGELADOR:
v Desmonte las puertas.
v Deje los estantes en su sitio para que los
niños no puedan trepar con facilidad al
interior.
Los refrigeradores desechados o abandonados son
peligrosos, incluso si sólo es por unos pocos días. Si va a
deshacerse de su antiguo refrigerador, le recomendamos
que siga las instrucciones que encontrará a la derecha para
HYLWDUSRVLEOHVDFFLGHQWHVDWUDSDPLHQWRGHQLÙRV\DVo[LD
48
ELIMINACIÓN DE CFC
Si va a desechar su antiguo refrigerador, asegúrese de que
Es posible que su antiguo refrigerador tenga un sistema de
UHIULJHUDFLÚQTXHXVH&)&FORURpXRURFDUERQRV6HFUHHTXH XQWÑFQLFRFXDOLoFDGRVHHQFDUJXHGHUHWLUDUHOUHIULJHUDQWH
los CFC son perjudiciales para el ozono estratosférico.
de CFC para su adecuada eliminación. Si de forma
intencionada libera este refrigerante de CFC, podría estar
sujeto a multas y penas de prisión según lo previsto en la
legislación medioambiental.
REQUISITOS ELÉCTRICOS Y DE CONEXIÓN A TIERRA
IMPORTANTE: Lea atentamente la siguiente
información.
PARA CONECTAR LA ELECTRICIDAD
ADVERTENCIA
Riesgo de descargas eléctricas
POR MOTIVOS DE SEGURIDAD PERSONAL, este
electrodoméstico debe estar conectado a tierra
DGHFXDGDPHQWH6ROLFLWHDXQHOHFWULFLVWDFXDOLoFDGRTXH
compruebe la toma de corriente y el circuito eléctrico
para asegurarse de que la toma de corriente está
correctamente conectada a tierra.
USO DE CABLES ALARGADORES
Debido a los posibles peligros de seguridad que se pueden
producir bajo ciertas condiciones, no se recomienda el
uso de un cable alargador.Sin embargo, si a pesar de ello
elige usar un cable alargador, es absolutamente necesario
que sea un cable alargador para electrodomésticos de 3
FODYLMDVFRQFRQH[LÚQDWLHUUD\FODVLoFDFLÚQ8/((88
que disponga de un enchufe y una toma de corriente con
FRQH[LÚQDWLHUUD\TXHODFODVLoFDFLÚQHOÑFWULFDGHOFDEOH
VHDGHDPSHULRVPÕQLPR\YROWLRV
El uso de un cable alargador aumentará la separación
necesaria para la parte posterior del refrigerador.
Toma de pared
con conexión a
tierra de 3 clavijas
Enchufe
de conexión
a tierra de
3 clavijas
Antes de usar el
electrodoméstico, asegúrese
de disponer de una conexión a
tierra adecuada.
MÉTODO DE CONEXIÓN A TIERRA
RECOMENDADO
El refrigerador debe estar siempre enchufado a su toma
de corriente individual conectada a tierra adecuadamente
con una tensión nominal de 115 voltios, 60 Hz, sólo CA,
y protegida mediante fusible a 15 ó 20 amperios. Esta
FRQoJXUDFLÚQSURSRUFLRQDHOPHMRUUHQGLPLHQWR\DOPLVPR
tiempo, evita la sobrecarga de la instalación eléctrica de
la casa que podría provocar un peligro de incendio debido
a un sobrecalentamiento de los cables. Se recomienda
disponer de un circuito independiente para la exclusiva
alimentación de este electrodoméstico.
Use un receptáculo que no se pueda apagar con un interruptor
o una cadena de tracción. No utilice un alargador de corriente.
Si únicamente se dispone de una toma de corriente de 2
clavijas, será responsabilidad y obligación suya sustituirla
por otra de 3 clavijas con una conexión a tierra adecuada.
49
COMPONENTES Y CARACTERÍSTICAS
A
N
B
C
M
D
E
F
G
L
H
K
I
J
O
Use esta página para familiarizarse con los componentes y funciones del refrigerador.
NOTA: Esta guía cubre varios modelos distintos. El refrigerador que ha adquirido puede tener algunos o todos los
componentes que se enumeran a continuación. Es posible que las ubicaciones de las funciones que se indican no
coincidan con su modelo.
A
B
C
D
E
F
G
H
Filtro de agua
Luz del refrigerador
Estantes del refrigerador
Cajón con control de humedad
Cajón con control de temperatura
Parteluz articulado
Máquina de hielo
Depósito de hielo
I
J
K
L
M
N
O
50
Divisor Durabase
Durabase
Cajón extraíble
Luz del congelador
Bandejas de puerta
Bandeja para lácteos
Tapa del depósito de agua
INSTALACIÓN DEL REFRIGERADOR
ADVERTENCIA
ADVERTENCIA
Riesgo de peso excesivo:
Riesgo de peso excesivo:
El desplazamiento e instalación del refrigerador deben
realizarse entre dos o más personas. Si no se respeta esta
advertencia, se podrán producir lesiones en la espalda o
de otro tipo.
Su refrigerador es muy pesado. Al desplazarlo para su
limpieza o mantenimiento, asegúrese de proteger el suelo.
Siempre debe tirar del refrigerador en línea recta cuando
los desplace. No menee ni zigzaguee el refrigerador al
tratar de desplazarlo, ya que esto puede dañar el suelo.
DESEMBALAJE DEL REFRIGERADOR
ADVERTENCIA
Antes de su uso, retire la cinta adhesiva y todas las etiquetas
temporales del refrigerador. No retire las etiquetas que
indican advertencias, la etiqueta de modelo y número de
serie ni la Hoja técnica que está ubicada debajo del frontal
del refrigerador, detrás de la rejilla de la base.
Riesgo de explosión:
0DQWHQJDORVPDWHULDOHVRYDSRUHVLQpDPDEOHVFRPR
la gasolina, lejos del refrigerador. Si no se respeta esta
advertencia, existe peligro de explosión, incendio o muerte.
Para retirar los restos de pegamento o cinta adhesiva,
frote enérgicamente el área con el pulgar. Los residuos de
pegamento o cinta adhesiva también se pueden retirar
fácilmente frotando con los dedos una pequeña cantidad
de lavavajillas líquido sobre el adhesivo. Aclare con agua
templada y seque el área.
1RXWLOLFHLQVWUXPHQWRVDoODGRVDOFRKROGHVLQIHFWDQWH
OÕTXLGRVLQpDPDEOHVQLOLPSLDGRUHVDEUDVLYRVSDUDUHWLUDU
la cinta adhesiva o el pegamento. Estos productos pueden
GDÙDUODVXSHUoFLHGHOUHIULJHUDGRU
Los estantes del refrigerador están instalados en la posición
de transporte. Vuelva a colocar los estantes de acuerdo con
sus necesidades personales de almacenamiento.
51
INSTALACIÓN DEL REFRIGERADOR
ANTES DE USAR
INSTALACIÓN (continuación)
1. Limpie el refrigerador a fondo y quite todo el polvo
acumulado durante el transporte.
1. Para evitar el ruido y la vibración, es necesario
nivelar la unidad e instalarla en un suelo sólidamente
construido. Si es necesario, ajuste los pies de nivelación
para compensar los desniveles del suelo. La parte
delantera debe estar ligeramente más elevada que la
posterior para ayudar al cierre de la puerta. Los pies
de nivelación se pueden girar con facilidad inclinando
ligeramente el aparato. Gire los pies de nivelación
en sentido horario para elevar la unidad y en sentido
antihorario para bajarla. (Consulte NIVELACIÓN Y
ALINEACIÓN DE LAS PUERTAS).
2. Instale los accesorios como el depósito de cubito de
hielo, los cajones, los estantes, etc., en su sitio. Están
empaquetados juntos para evitar posibles daños durante
el transporte.
3. Deje que el refrigerador esté en funcionamiento durante
al menos dos o tres horas antes de almacenar comida
de aire frío en el
dentro de él. Compruebe el
compartimiento del congelador para asegurarse de que
la refrigeración sea la adecuada. Su refrigerador ya
está listo para su uso.
NOTA: No se recomienda realizar la instalación
de baldosas
una
sobre moqueta,
plataforma o en una estructura con soporte inestable.
INSTALACIÓN
2. Instale este electrodoméstico en una zona donde la
temperatura esté entre 13 °C (55 °F) y 43 °C (110 °F).
Si la temperatura alrededor del electrodoméstico es
demasiado baja o demasiado alta, la capacidad de
refrigeración se verá gravemente afectada.
El refrigerador debe estar siempre enchufado a su toma
de corriente individual conectada a tierra adecuadamente
con una tensión nominal de 115 voltios, 60 Hz, sólo CA,
y protegida mediante fusible a 15 ó 20 amperios. Esta
proporciona el mejor rendimiento y, al mismo
tiempo, evita la sobrecarga de la instalación eléctrica de
la casa que podría provocar un peligro de incendio debido
a un sobrecalentamiento de los cables. Se recomienda
disponer de un circuito independiente para la exclusiva
alimentación de este electrodoméstico.
3. Seleccione un lugar en el que se pueda conectar
fácilmente el suministro de agua para la máquina
de hielo automática.
NOTA: La presión del agua debe estar entre los
de agua, y
20 y los 120 psi en modelos sin
entre los 40 y 120 psi en modelos con
de agua.
ADVERTENCIA
4. La distancia demasiado pequeña de
adyacentes puede minimizar la capacidad de
congelación y aumentar los cargos de consumo
eléctrico. Deje una distancia de 24 pulgadas (61 cm.)
como mínimo al frente del refrigerador para poder abrir
las puertas, y de al menos 2 pulgadas (5,08 cm.) entre
la parte trasera del refrigerador y la pared.
Riesgo de descarga:
Para reducir el riesgo de descarga eléctrica, no instale
el refrigerador en un área húmeda ni mojada.
2” (5.08 cm)
52
INSTALACIÓN DEL REFRIGERADOR
NOTA: Siempre se recomienda desmontar las puertas cuando sea necesario desplazar el refrigerador a través de un espacio
estrecho. Si es necesario desmontar las manijas, siga las instrucciones que se indican a continuación.
CÓMO DESMONTAR LA MANIJA DE
LA PUERTA DEL REFRIGERADOR
NOTA: El aspecto de la manija puede ser distinto
del que aparece en las
ilustraciones de esta página.
Sujetadores
de montaje
Tornillo de
presión
los tornillos de presión con una llave
Allen de 2,5 mm (3/32 pulg.) y retire la manija.
NOTA: Si es necesario apretar o retirar los
sujetadores de montaje de la manija, use una
llave Allen de 6,4 mm (¼ pulg.).
Llave Allen
CÓMO SUSTITUIR LA MANIJA DE
LA PUERTA DEL REFRIGERADOR
NOTA: El aspecto de la manija puede ser
distinto del que aparece en las ilustraciones
de esta página.
Coloque la manija en la puerta ajustando
las zonas de contacto de la manija
coincidan sobre los sujetadores de montaje
y apretando los tornillos de presión con una
llave Allen de 2,5 cm (3/32 pulg.).
NOTA: Si es necesario apretar o retirar
los sujetadores de montaje de la manija,
use una llave Allen de 6,4 mm (¼ pulg.).
Sujetadores
de
montaje
53
REFRIGERATOR INSTALLATION
INSTALACIÓN DEL REFRIGERADOR
NOTE: Removing the doors is always recommended when it is necessary to move the refrigerator through a narrow
NOTA: Siempre se recomienda desmontar las puertas cuando sea necesario desplazar el refrigerador a través de un espacio
opening.
If it is necessary to remove the handles, follow the directions below.
estrecho. Si es necesario desmontar las manijas, siga las instrucciones que se indican a continuación.
HOW
REMOVE FREEZER DOOR
HANDLE
CÓMOTO
DESMONTAR/SUSTITUIR
LA MANIJA
NOTE:
appearance
may vary from illustrations on
DE LA Handle
PUERTA
DEL CONGELADOR
this page.
NOTA: El aspecto de la manija puede ser distinto del que
aparece
en las ilustraciones
de estaHandle
página.
Removing
Freezer Drawer
Loosen the set screws located on the lower side of the
Para
desmontar,
los tornillos
de presión
ubicados
in.
mm) Allen
wrench
and de
remove
handle
withinferior
a afloje
en
la parte
de (3.1
la manija
con una
llave Allen
themm
handle.
3,1
(1/8 pulg.) y retire la manija.
NOTE: If the handle mounting fasteners need to be
Para sustituir, coloque la manija en la puerta ajustando
tightened
removed,
usemanija
a ¼ para
in. (6.4
Allen
las
zonas deorcontacto
de la
quemm)
coincidan
wrench.
sobre los sijetadores de montaje y apretando los tornillos
de presión con una llave Allen de 3,1 mm (1/8 pulg.).
NOTA: Si es necesario apretar o retirar los sujetadores
de montaje de la manija, use una llave Allen de 6,4 mm
(¼ pulg.).
HOW TO REPLACE FREEZER DOOR HANDLE
NOTE: Handle appearance may vary from illustrations on
this page.
Replacing Freezer Drawer Handle
footprints over the mounting fasteners and tightening
NOTE: If the handle mounting fasteners need to be
tightened or removed, use a ¼ in. (6.4 mm) Allen
wrench.
54
INSTALACIÓN DEL REFRIGERADOR
DESMONTAJE Y SUSTITUCIÓN
DE LAS PUERTAS DEL REFRIGERADOR
PRECAUCIÓN: Antes de comenzar, saque los alimentos y
quite las bandejas de las puertas.
(1)
(2)
ADVERTENCIA
Riesgo de peso excesivo:
El desplazamiento e instalación de las puertas del
refrigerador deben realizarse entre dos o más personas.
Si no se respeta esta advertencia, se podrán producir
lesiones en la espalda o de otro tipo.
(3)
(4)
(7)
(5)
(6)
ADVERTENCIA
1. Abra la puerta. Retire el tornillo de la tapa de la bisagra
superior (1).
2. Use un destornillador plano para hacer palanca y
levantar los ganchos (no se ven en la imagen) situados en
la parte inferior delantera de la tapa (2). Levante la tapa.
3. Retire la tapa. Saque el tubo (3).
4. Desconecte todos los mazos de cables (4).
5. Retire el tornillo de conexión a tierra (5).
6. Retire los tres pernos (6) con una llave de tubo de 10
mm. Levante hacia afuera la bisagra superior (7)
Riesgo de descargas eléctricas
• Desenchufe el suministro eléctrico al refrigerador
antes de realizar la instalación. Si no se respeta esta
advertencia, pueden producirse lesiones graves e
incluso la muerte.
• No ponga las manos, pies ni ningún otro objeto en las
rejillas de ventilación de aire, la rejilla de la base o
debajo del refrigerador. Podría sufrir lesiones o recibir
una descarga eléctrica.
PRECAUCIÓN: Cuando levante la bisagra, tenga cuidado
de que la puerta no se caiga hacia delante.
Para desmontar la puerta izquierda del refrigerador:
En la parte posterior del refrigerador, saque el tubo de
agua del adaptador de la virola situada en el conector
presionando el anillo de liberación del adaptador (vea la
imagen inferior).
7. Levante la puerta del pasador de la bisagra central y
retire la puerta.
8. Coloque la puerta, con el interior hacia arriba, sobre
que no raye.
una
Para desmontar la puerta derecha del refrigerador:
(2)
(1)
(3)
(4)
1. Abra la puerta. Retire el tornillo de la tapa de la bisagra
superior (1). Levante la tapa (2).
2. Retire la tapa.
3. Retire los tres pernos (3) con una llave de tubo de 10
mm. Levante hacia afuera la bisagra superior (4)
PRECAUCIÓN: Cuando levante la bisagra, tenga cuidado
de que la puerta no se caiga hacia delante.
4. Levante la puerta del pasador de la bisagra central y
retire la puerta.
5. Coloque la puerta, con el interior hacia arriba, sobre
que no raye.
una
55
INSTALACIÓN DEL REFRIGERADOR
Reinstalación de la puerta del refrigerador
Puerta izquierda
Puerta derecha
1. Baje la puerta hasta insertarla en el pasador de la
bisagra central (10).
2. Alinee los agujeros de la bisagra superior con los
agujeros de la parte superior del refrigerador. Inserte
y ajuste tres pernos (6) en la bisagra.
3. Instale el tornillo de conexión a tierra (5) y conecte los
dos mazos de cables (4).
4. Empuje el tubo de agua (3) situado en la parte superior
de la puerta izquierda dentro del agujero situado junto
a la bisagra izquierda de la parte superior del aparato
hasta que salga por la parte trasera.
5. Inserte el tubo de suministro de agua (3) dentro del
conector hasta que sólo se vea un trazo de escala.
Inserte completamente el tubo sobre 15 mm (⅝ pulg.).
6. Enganche las pestañas situadas en el lado izquierdo de
la tapa de la bisagra (1) situada debajo del borde de la
bisagra superior (7) y coloque la tapa en su sitio. Inserte
y apriete el tornillo de la tapa (1).
(2)
1. Baje la puerta hasta insertarla en el pasador de la
bisagra central (9).
2. Alinee los agujeros de la bisagra superior con los
agujeros de la parte superior del refrigerador. Inserte
y ajuste tres pernos (6) en la bisagra.
3. Enganche las pestañas situadas en el lado derecho de
la tapa de la bisagra (2) situada debajo del borde de la
bisagra superior (4) y coloque la tapa en su sitio. Inserte
y apriete el tornillo de la tapa (1).
(1)
(3)
(4)
(7)
(5)
(6)
(10)
(9)
PRECAUCIÓN
Virola
Tubo
Después de insertarlo, tire del
tubo para asegurarse de que está
bien seguro y vuelva a insertar la
abrazadera.
Trazo de escala
Abrazadera
56
REFRIGERATOR INSTALLATION
INSTALACIÓN DEL REFRIGERADOR
CÓMO DESMONTAR EL CAJÓN DEL
CONGELADOR
Retire el tornillo
2
del riel de ambos lados.
2
ADVERTENCIA: El desplazamiento e instalación del
cajón del congelador deben realizarse entre dos o
más personas. Si no se respeta esta advertencia, se
podrán producir lesiones en la espalda o de otro tipo.
PRECAUCIÓN: No agarre la manija mientras desmonta o vuelve a colocar el cajón. La manija podría salirse
y provocar lesiones personales.
Para desmontarlo, saque el cajón todo lo posible.
Levante el cajón y tíre del mismo hacia afuera,
asegurándose de dejar libre el sistema de riel.
Sujete el cajón por cada lado y tire de él hacia arriba
para separarlo de los rieles.
Con las dos manos, deslice ambas barras
simultáneamente.
Abra el cajón todo lo posible. Retire la cesta inferior
1 levantándola del sistema de rieles.
1
57
INSTALACIÓN DEL REFRIGERADOR
CÓMO INSTALAR EL CAJÓN DEL
CONGELADOR
Con el cajón completamente sacado, inserte la cesta
inferior 4 en la estructura de rieles.
Saque cada riel hacia afuera todo lo posible.
4
Sujete el cajón por cada lado y enganche los soportes
de la puerta 1 para introducirlos en las pestañas de
los rieles 2 que hay a ambos lados.
Para volver a colocarlo, con el cajón completamente
sacado, inserte el mismo en la estructura de rieles.
1
2
Baje la puerta hasta su posición final y apriete los
tornillos 3 ubicados a ambos lados.
3
ADVERTENCIA: Si se retira el divisor Durabase, habrá
suficiente espacio abierto para que un niño o una
mascota puedan gatear hasta el interior.
Para evitar el atrapamiento accidental de un niño o
na mascota, y el posible riesgo de asfixia, NO permita
que niños y mascotas toquen ni se acerquen al cajón
del congelador.
ADVERTENCIA: NO pise ni se siente en el cajón
del congelador.
58
INSTALACIÓN DEL REFRIGERADOR
NIVELACIÓN Y ALINEACIÓN DE LAS PUERTAS
2. Vuelva a abrir ambas puertas y compruebe que se
cierran con facilidad. Si no es así, incline el refrigerador
ligeramente hacia atrás girando ambos pies de
nivelación en sentido antihorario. Puede que sean
necesarios varios giros y debería girar ambos pies
GHĄQLYHODFLÚQHOPLVPRQàPHURGHJLURV
NOTA: Su refrigerador tiene un diseño exclusivo con dos
puertas para alimentos frescos. Cada una de las puertas
se puede abrir o cerrar de forma independiente de la
otra. Puede que deba ejercer una ligera presión en las
puertas para cerrarlas completamente.
Nivelación
Tras la instalación, enchufe el cable de alimentación del
refrigerador en una toma de corriente de 3 clavijas con conexión
DWLHUUD\HPSXMHHOUHIULJHUDGRUKDVWDVXSRVLFLÚQGHoQLWLYD
Su refrigerador tiene dos pies de nivelación delanteros:
uno a la derecha y otro a la izquierda. Ajuste los pies para
PRGLoFDUODLQFOLQDFLÚQGHGHODQWHKDFLDDWUÊVRGHODGRD
lado. Si el refrigerador parece inestable o si desea que las
puertas se cierren más fácilmente, ajuste la inclinación del
refrigerador mediante las siguientes instrucciones:
NOTA: Herramientas necesarias: Llave de 18 mm (ĒĒ/Ĉč”)
RĄXQGHVWRUQLOODGRUSODQR
Puerta de la alineación
Si el espacio entre sus puertas no es regular, siga
las instrucciones a continuación para alinear las puertas:
Gire los pies de nivelación en sentido antihorario para
levantar esa parte del refrigerador o en sentido horario
para bajarla. Puede que sean necesarios varios giros
del pie de nivelación para ajustar la inclinación del
refrigerador.
1. De una mano, levante la puerta que desee en la
bisagra del medio.
2. Con la otra mano, use pinzas para insertar el anillo de
retención, como se muestra.
3. Inserte otros anillos de retención hasta que las
puertas sean alineadas. (Tres anillos de seguridad
son provistos con la heladera en el paquete Uso y
Cuidado.)
NOTA: Si una persona empuja hacia atrás la parte superior
del refrigerador, descargará parte del peso de los pies de
nivelación. Esta operación facilitará el ajuste de los pies.
59
USO DEL REFRIGERADOR
AJUSTE DE LOS CONTROLES
NOTA: Cada vez que cambie los ajustes de los controles,
debe esperar 24 horas antes de realizar ajustes adicionales.
Los controles están correctamente ajustados cuando la
leche o el zumo están a la temperatura fría de su gusto y
el helado está
Si la temperatura es demasiado fría
o demasiado caliente en alguno de los compartimientos,
cambie el ajuste en incrementos de un grado cada vez.
Espere 24 horas a que se estabilice la temperatura antes de
volver a ajustarla.
FLUJO DE AIRE
El control del refrigerador funciona como termostato para
todo el electrodoméstico (secciones refrigerador y congelador).
Cuando más frío sea el ajuste, más tiempo funcionará el
compresor para mantener la temperatura más fría. El control
del congelador ajusta el
de aire frío desde el congelador
hacia el refrigerador. Si se ajusta el control del congelador a
una temperatura más reducida, se mantendrá más aire frío en
el compartimiento del congelador para que éste esté más frío.
Dispenser
Es posible que tras la dispensación se produzca un goteo.
Mantenga el vaso bajo el dispensador durante unos
segundos tras la dispensación para recoger todas las
gotas.
El aire frío circula desde el congelador hacia la sección de
alimentos frescos y vuelta atrás de nuevo a través de los
conductos de ventilación del aire que hay en la pared que divide
las dos secciones. Asegúrese de no bloquear los conductos de
ventilación al cargar su refrigerador. De lo contrario, restringirá
de aire y puede que la temperatura del refrigerador suba
el
demasiado o que se acumule humedad en su interior. (Consulte el
de aire).
siguiente diagrama de
NOTA: El dispensador no funcionará si se deja una
puerta abierta o si el cierre de control está activado.
Express Freeze
• Cuando se toca el botón Express Freeze, el símbolo se
iluminará en la pantalla y continuará encendido durante
24 horas. De forma automática, se apagará cuando
transcurran 24 horas.
• Para detener esta función manualmente, vuelva a tocar
el botón otra vez.
• Esta función aumenta tanto las capacidades de
congelación como las de fabricación de hielo.
Cuando se enciende el indicador del
de agua,
de agua.
indica que es necesario cambiar el
de agua, mantenga pulsado el
Una vez cambiado el
botón Ultra Ice (Water Filter Reset) durante tres segundos
de agua se
para apagar la luz del indicador. El
debe cambiar aproximadamente cada seis meses.
Temperatura
LUZ
Pulse el botón para encender y apagar la luz. Cuando se
usa el agua, una luz debajo del interruptor del agua se
iluminará.
• El rango del control de temperatura del refrigerador de
0 °C a 8 °C (33°F a 46°F). Pulse el botón de Refrigerator
para alternar entre los ajustes de temperatura
disponibles con incrementos de un grado en cada pulsación.
• El rango del control de temperatura del congelador
es de -21 °C a -13 °C (-6 °F a 8 °F). Pulse el botón
de Freezer para alternar entre los ajustes de
temperatura disponibles con incrementos de un grado
en cada pulsación.
60
USO DEL REFRIGERADOR
Parteluz articulado
Esta característica es una tira de metal situada en la
puerta izquierda que se articula (gira) 90 grados al
cerrarse la puerta y forma un parteluz (base) para que
se sellen las juntas de las puertas izquierda y derecha.
Bloqueo de los controles
• Cuando se conecta inicialmente el refrigerador a la
corriente, la función de bloqueo Lock está desactivada.
• Si desea activar la función Lock para bloquear los demás
botones, mantenga pulsado el botón Door Alarm durante
tres segundos como mínimo. Aparecerá el icono Control
Lock y se activará la función Lock.
• Cuando se activa la función Lock, no funciona ningún
otro botón. Los botones del dispensador también se
desactivan.
• Para desactivar la función Lock, mantenga presionado
el botón Door Alarm durante aproximadamente
tres segundos.
Precaución al cerrar la puerta
Modo demostración (sólo para uso en tienda)
El modo demostración desactiva toda la refrigeración en las
secciones refrigerador y congelador para ahorrar energía
mientras está en exposición en una tienda. Cuando se activa,
en el panel de control aparece la palabra OFF.
PRECAUCIÓN
Para reducir el riesgo de rayar la puerta o romper el
parteluz, asegúrese de que el parteluz de la puerta del
refrigerador esté siempre plegado.
Para desactivar:
Con la puerta del refrigerador abierta, mantenga presionados
los botones Refrigerator Temp y Ultra Ice al mismo tiempo
durante cinco segundos. El panel de control pitará y aparecerán
que se ha desactivado
los ajustes de temperatura para
el modo de demostración. Use el mismo same procedimiento
para activar el modo de demostración.
Alarma de la puerta
• Cuando se conecta el refrigerador a la corriente, la
alarma de la puerta está inicialmente activada. Si pulsa
el botón Door Alarm, la pantalla cambiará a OFF y la
función de alarma de la puerta se desactivará.
• Si la puerta del refrigerador o del congelador se deja
abierta durante más de 60 segundos, sonará el tono de
la alarma para avisarle de que la puerta está abierta.
• Cuando se cierre la puerta, la alarma de la puerta dejará
de sonar.
61
USO DEL REFRIGERADOR
MÁQUINA DE HIELO AUTOMÁTICA
La máquina de hielo puede producir aproximadamente
70 a 210 cubitos en un período de 24 horas, dependiendo
de la temperatura del compartimiento del congelador, de
la temperatura ambiente, de las veces que se abren las
puertas y de otras condiciones de funcionamiento.
ADVERTENCIA
Riesgo de lesiones personales
NO introduzca los dedos o las manos en el mecanismo
de producción automática de hielo con el refrigerador
enchufado.
• Un refrigerador recién instalado tardará entre 12 y 24
horas en empezar a producir hielo. Espere 72 horas
para que comience la producción de hielo.
• La producción de hielo se detiene cuando se llena el
depósito de hielo. En ese caso, el depósito de hielo
contiene aproximadamente de 6 a 8 vasos (12-16 oz.)
de hielo.
• Para apagar la máquina de hielo automática, ponga
el interruptor de la máquina en posición OFF (O). Para
encender la máquina de hielo automática, ponga el
interruptor en posición ON (I).
• La presión del agua debe estar entre los 20 y los 120
psi en modelos sin filtro de agua, y entre los 40 y 120
psi en modelos con filtro de agua para producir cubitos
de hielo en la cantidad y tamaño normales.
• La presencia de sustancias extrañas o de escarcha en
el sensor de detección de hielo pueden interrumpir
la producción de hielo. Asegúrese de que el área del
sensor esté siempre limpia para que el funcionamiento
sea correcto.
PRECAUCIÓN
• La primera tanda de hielo y agua dispensada podría
incluir partículas y olor procedente de la tubería de
suministro de agua o del depósito de agua. Deseche
las primeras tandas de hielo (aproximadamente 24
cubitos). Esto también es necesario si el refrigerador no
se usa durante un largo período de tiempo.
• Si el hielo producido está descolorado, compruebe el
filtro y el suministro de agua. Si el problema persiste,
póngase en contacto con Sears u otro servicio técnico
cualificado. No consuma el hielo ni el agua hasta que
se resuelva el problema.
• Asegúrese de que nada interfiera con el movimiento del
brazo de apagado automático.
• Cuando el depósito se llena hasta el nivel del brazo de
apagado automático, la máquina de hielo dejará de
producir hielo.
• Es normal que algunos cubitos de hielo se atasquen.
• Si el hielo no se usa con frecuencia, los cubitos de
hielo viejos se nublarán, desarrollarán mal olor y se
encogerán.
• Nunca almacene latas de bebidas u otros artículos en
el depósito de hielo con el propósito de que se enfríen
rápidamente. Si lo hace, podría dañar la máquina de
hielo o los contenedores podrían estallar.
• Nunca use vasos de cristal fino o recipientes de loza
para recoger hielo. Ese tipo de contenedores podrían
descascarillarse o romperse, y podrían caer fragmentos
de cristal al hielo.
Sensor deAutomatic
detección de hielo
Shut O Arm
Interruptor
de alimentación
Power
Switch
CUÁNDO SE DEBE AJUSTAR LA MÁQUINA DE HIELO
INTERRUPTOR DE ALIMENTACIÓN EN POSICIÓN OFF (O)
• Cuando el suministro de agua vaya a estar interrumpido
durante varias horas.
• Cuando se retire el depósito de hielo durante más de
uno o dos minutos.
• Cuando no se vaya a usar el refrigerador durante varios
días.
NOTA: Se debe vaciar el depósito de hielo cuando el
interruptor de ON/OFF (encendido/apagado) de la
máquina de hielo cambie a la posición OFF.
SONIDOS NORMALES QUE SE PUEDEN ESCUCHAR
• La válvula de agua de la máquina de hielo emite un
zumbido cuando la máquina se llena de agua. Si el
interruptor de alimentación está en posición ON (I),
emitirá un zumbido incluso aunque aún no se haya
conectado al agua. Para detener el zumbido, mueva el
interruptor de alimentación a la posición OFF (O).
NOTA: Mantener el interruptor de alimentación en
posición ON (I) antes de conectar la tubería de agua
podría dañar la máquina de hielo.
• Oirá el sonido de los cubitos de hielo al caer en el
depósito y el agua corriendo por las tuberías cuando se
rellena la máquina de hielo.
PREPARACIÓN PARA LAS VACACIONES
Ponga el interruptor de la máquina de hielo en posición
OFF (O) y corte el suministro de agua al refrigerador.
NOTA: Se debe vaciar el depósito de hielo siempre que el
interruptor de ENCENDIDO/APAGADO de la máquina de
hielo cambie a la posición OFF (O).
Si la temperatura ambiente cae por debajo del punto
de congelación, póngase en contacto con un técnico
cualificado para que purgue el sistema de suministro de
agua para evitar graves daños materiales debidos a las
inundaciones provocadas por la rotura de las tuberías o
conexiones de agua.
62
REFRIGERADOR
USOUSO
DEL DEL
REFRIGERADOR
GUÍA PARA EL ALMACENAMIENTO DE ALIMENTOS
Envuelva o almacene los alimentos en el refrigerador dentro
de materiales herméticos y antihumedad, a menos que se
indique lo contrario. Esto evitará que el olor y sabor de
ORVDOLPHQWRVVHWUDQVoHUDSRUWRGRHOUHIULJHUDGRU3DUD
productos con fecha de caducidad, compruebe el código
de fecha para garantizar la frescura.
Elementos
Congelación
El congelador no congelará rápidamente una gran
cantidad de alimentos. No coloque más alimentos sin
congelar en el congelador que los que se congelarán
en 24 horas (no más de 1 o 1,5 kg de alimento por cada
OLWURVGHHVSDFLRHQHOFRQJHODGRU'HMHVXoFLHQWH
espacio en el congelador para que el aire pueda circular
HQWUHORVSDTXHWHV7HQJDFXLGDGRGHGHMDUVXoFLHQWH
espacio en la parte delantera para que se pueda cerrar
la puerta herméticamente.
Los tiempos de almacenamiento variarán en función
de la calidad y el tipo de alimento, el tipo de envase o
envoltorio utilizado (si son herméticos y antihumedad)
y la temperatura de almacenamiento. La aparición
de cristales de hielo dentro de un paquete sellado es
QRUPDO(VWRVÚORVLJQLoFDTXHODKXPHGDGGHODOLPHQWR
y del aire del interior del paquete se ha condensado,
creando cristales de hielo.
NOTA: Deje que los alimentos calientes se enfríen
a temperatura ambiente durante 30 minutos y, a
continuación, empaquételos y congélelos. Enfriar
alimentos calientes antes de congelarlos ahorra energía.
Cómo
Mantequilla o
margarina
Conserve la mantequilla abierta
en un plato cubierto o en un
compartimiento cerrado. Cuando
se almacena una cantidad extra,
envuélvala en una bolsa para
congelar y congélela.
Queso
Almacene en el envoltorio original
hasta que esté listo para consumirlo.
Una vez abierto, vuelva a envolverlo
herméticamente en un envoltorio
plástico o en papel de aluminio.
Leche
Limpie los cartones de leche. Para
un mejor almacenamiento, coloque
la leche en los estantes interiores y
no en los estantes de la puerta.
Almacénelos en el cartón original
en un estante interior, no en un
estante de la puerta.
Huevos
ALMACENAMIENTO DE ALIMENTOS CONGELADOS
NOTA: Consulte una guía de congelación o un libro de
FRFLQDoDEOHSDUDREWHQHUPÊVLQIRUPDFLÚQVREUHOD
forma de preparar los alimentos para su congelación o
sobre los tiempos de almacenamiento de los alimentos
congelados.
Fruta
No lave ni pele la fruta hasta
que ésta vaya a ser utilizada.
Organice la fruta y consérvela en
su contenedor original, en un cajón,
o bien almacénela en una bolsa de
papel completamente cerrada sobre
un estante del refrigerador.
Verdura
con hoja
Retire el envoltorio comercial
y corte o arranque las zonas
magulladas o decoloradas. Lave en
agua fría y deje escurrir. Colóquela
en una bolsa o un contenedor de
plástico, y almacénela en el cajón
para verduras.
Vegetales con
piel (zanahorias,
pimientos)
Colóquelos en una bolsa o
un contenedor de plástico, y
almacénelos en el cajón para
verduras.
Pescado
Almacene el pescado y los mariscos
frescos en el congelador si no van
a ser consumidos el mismo día en
que se los adquirió. Se recomienda
consumir pescados y mariscos frescos
el mismo día de haberlos adquirido.
Sobras
Cubra las sobras con un envoltorio
plástico, papel de aluminio o dentro
de contenedores de plástico con
tapas herméticas.
Empaquetamiento
Una congelación correcta depende de un
empaquetamiento adecuado. Cuando se cierra y sella
el paquete, no debe dejar que entre ni salga aire ni
humedad. Si eso sucede, es posible que el olor y el sabor
GHORVDOLPHQWRVVHWUDQVoHUDQSRUWRGRHOUHIULJHUDGRU\
también se podrían resecar los alimentos congelados.
Recomendaciones de empaquetamiento:
v Contenedores de plástico rígido con tapas herméticas
v Tarros de congelación / enlatado con lados rectos
v Papel de aluminio grueso
v Papel con revestimiento plástico
v Envoltorios plásticos no permeables
v Bolsas de plástico con autosellado y calidad
HVSHFÕoFDDSWDSDUDFRQJHODGRU
Siga las instrucciones del contenedor o paquete para
unos métodos de congelación adecuados.
No usar
v Envoltorios de pan
v Contenedores de plástico que no sean de polietileno
v Contenedores sin tapas herméticas
v Papel de cera o envoltorio para congelador revestidos
de cera
v (QYROWRULRoQR\VHPLSHUPHDEOH
63
PRECAUCIÓN: No almacene latas de bebidas
o contenedores de comida de plástico en el
compartimiento del congelador. Podrían romperse
RĄHVWDOODUDOFRQJHODUVH
12
USO DEL REFRIGERADOR
SECCIÓN REFRIGERADOR
BANDEJA DE AGUA
DISPENSADOR DE AGUA
Presione hacia abajo en una de las esquinas delanteras
para desmontar la bandeja.
Nota: No hay ningún sistema de drenaje por debajo de
la bandeja. Puede que tenga que vaciar líquidos que
recoge la bandeja.
Para dispensar agua fría, empuje el interruptor del
dispensador con un vaso.
Dispenser Switch
Distributeur
Empuje
Push
Es posible que tras la dispensación se produzca un goteo.
Mantenga el vaso bajo el dispensador durante unos
segundos tras la dispensación para recoger todas las gotas.
Para volver a colocar la, incline un poco la parte
delantera de la bandeja hacia lo alto y coloque las
lengüetas en los agujeros.
Holes
64
Tabs
USO DEL REFRIGERADOR
ESTANTES DEL REFRIGERADOR
Los estantes del refrigerador son ajustables para
satisfacer sus necesidades personales de almacenamiento.
Dependiendo del modelo, los estantes pueden ser de
vidrio o de rejilla metálica.
Organizar los estantes para que se ajusten a las
diferentes alturas de los artículos hará que le resulte más
fácil encontrar lo que busca. Con ello también reducirá el
tiempo que permanece la puerta del refrigerador abierta
y ahorrará energía.
IMPORTANTE: No limpie los estantes de vidrio con agua
templada mientras aún están fríos. Los estantes podrían
romperse si se ven expuestos a cambios repentinos de
temperatura o a impactos.
NOTA: Los estantes de vidrio son pesados. Tenga
especial cuidado al momento de retirarlos.
CAJÓN CON CONTROL DE HUMEDAD
Los cajones para verduras mantienen el sabor y la
frescura de la fruta y la verdura al permitir controlar
fácilmente la humedad dentro del cajón.
Para controlar la cantidad de humedad en los cajones
para verduras con sellado antihumedad, ajuste el control
en cualquier posición entre VEGETABLE (verduras) y
FRUIT (frutas).
• La posición VEGETABLE mantiene un aire húmedo
en el cajón para un mejor almacenamiento de las
verduras frescas y de hoja.
• La posición FRUIT mantiene el aire húmedo fuera del
cajón para un mejor almacenamiento de la fruta.
Organización de los estantes (estante de rejilla metálica)
Retire los estantes de la posición de transporte y vuelva a
colocar los estantes en la posición que desee.
Fruit
Vegetable
Vegetable
Fruit
DESMONTAJE DEL CAJÓN CON CONTROL
DE HUMEDAD
Para retirar un estante: incline la parte delantera del
estante 1 y levántelo 2 . Saque el estante.
Para volver a colocar un estante: Incline la parte
delantera del estante hacia arriba y guíe los
ganchos del estante al interior de las ranuras
a la altura deseada 3 . Luego, baje la parte
delantera del estante de manera que los ganchos
caigan en las ranuras 4 .
1. Para desmontarlo, saque el cajón todo lo posible.
2. Levante la parte delantera del cajón y tire de él hacia
fuera.
3. Para volver a colocarlo, incline la parte delantera
ligeramente hacia arriba, inserte el cajón en el marco
y empuje hasta que encaje en su sitio.
3
4
PRECAUCIÓN:
• Asegúrese de que los estantes tienen ambos lados
nivelados.
• Asegúrese de que el tope del estante esté
completamente insertado entre las vigas de la pared
del refrigerador.
Para quitar el vidrio
1. Levante el vidrio situado bajo la tapa del cajón para
verduras.
2. Tire del vidrio hacia arriba y hacia fuera.
• Asegúrese de colocar los ganchos en la posición
correcta. (el estante izquierdo en el agujero izquierdo,
NOTA: Para mayor claridad, no se muestra el cajón.
el estante derecho en el agujero derecho).
De lo contrario, podría caerse el estante o derramarse
los alimentos.
65
USO DEL REFRIGERADOR
NOTA: Algunas bandejas tienen una apariencia
diferente y sólo encajarán en una ubicación.
CAJÓN CON CONTROL DE TEMPERATURA
Este cajón se puede usar para grandes bandejas de fiesta, productos de delicatessen y bebidas. (No utilice este
cajón para verduras o productos que requieran un alto
nivel de humedad).
SECCIÓN DEL CONGELADOR
DEPÓSITO DE HIELO
1. Tire del cajón del congelador y del cajón extraíble
hacia afuera lo máximo posible para retirar el
depósito de hielo adicional.
2. Con cuidado levante y saque el depósito de hielo.
3. Para volver a colocarlo, tire de los dos cajones hacia
afuera lo máximo posible y ponga el depósito en su
posición correcta en el cajón extraíble. Cierre el cajón
extraíble y, después, el cajón del congelador.
Tire hacia afuera para abrir el cajón. Levántelo suavemente y tire hacia afuera para extraerlo.
SECCIÓN DEL CONGELADOR
DEPÓSITO DE HIELO
BANDEJA PARA LÁCTEOS
1. Para desmontar la bandeja para lácteos, simplemente
levántela hacia arriba y tire de ella hacia fuera.
2. Para volver a colocar la bandeja para lácteos,
deslícela en su sitio y empuje hasta que se detenga.
1. Tire del cajón del congelador y del cajón extraíble
hacia afuera lo máximo posible para retirar el
depósito de hielo adicional.
2. Con cuidado levante y saque el depósito de hielo.
3. Para volver a colocarlo, tire de los dos cajones hacia
afuera lo máximo posible y ponga el depósito en su
posición correcta en el cajón extraíble. Cierre el cajón
extraíble y, después, el cajón del congelador.
Cajón Extraíble
Pullout
Drawer
Depósito
Extra
Ice Bin
de Hielo
Adicional
BANDEJAS DE PUERTA
Las bandejas de puerta son extraíbles para facilitar su
limpieza y ajuste.
1. 1. Para desmontar la bandeja, simplemente levántela
hacia arriba y tire de ella hacia fuera.
2. Para volver a colocar la bandeja, deslícela por encima
del soporte deseado y empuje hacia abajo hasta que
encaje en su sitio.
66
PRECAUCIÓN: Peligro de pinzamiento. Mantenga
las manos y pies lejos de la parte inferior del cajón
del congelador al abrir y al cerrar.
USO DEL REFRIGERADOR
EXTRACCIÓN Y COLOCACIÓN DEL DURABASE
13 CAJÓN EXTRAÍBLE
1. Para desmontar el Durabase, abra el cajón en su
1. Para desmontarlo, saque el cajón todo lo posible.
totalidad 1 . Empuje el Durabase hacia el fondo todo
Levante el cajón y tíre del mismo hacia afuera,
lo posible, incline la parte delantera del Durabase
asegurándose de dejar libre el sistema de riel.
hacia arriba, y luego levántelo y sáquelo hacia
afuera 2 .
13
2. Para volver a colocarlo, incline la parte trasera del
Durabase hacia el cajón, luego bájela e insértela en
el ensamblaje del riel.
1
2
2. Para volver a colocarlo, con el cajón completamente
sacado, inserte el mismo en la estructura de rieles.
NOTA: Coloque el Durabase antes de colocar
el cajón extraíble. El cajón extraíble necesita
separación para que sus rodillos puedan apoyar
correctamente. Si las piezas son ensambladas de
manera incorrecta, el congelador podría no cerrar.
DIVISOR DURABASE
El divisor Durabase le permite organizar el área Durabase
en secciones. Se puede ajustar de lado a lado para alojar
artículos de diferentes tamaños.
ADVERTENCIA: Si se retira el divisor Durabase, habrá
su ciente espacio abierto para que un niño o una
mascota puedan gatear hasta el interior.
Para evitar el atrapamiento accidental de un niño o una
mascota y el posible riesgo de as xia, NO permita que
niños y mascotas toquen ni se acerquen al cajón.
67
FILTRO DE AGUA
FILTRO DE AGUA
Se recomienda reemplazar el
de agua:
• Aproximadamente cada 6 meses.
del
• Cuando el indicador del
agua se encienda.
• Cuando disminuya el caudal del
dispensador de agua.
• Cuando los cubitos de hielo sean
más pequeños de lo normal.
de agua hacia arriba
• Gire el
hasta colocarlo en su sitio y
cierre la tapa. La tapa hará "clic"
cuando se cierre correctamente.
1.
• Baje o desmonte el estante
superior izquierdo para permitir
que el
de agua pueda girar
hacia abajo totalmente.
• Pulse el botón de presión para
de agua.
abrir la tapa del
NOTA: Al reemplazar el
de
agua se drena una pequeña cantidad
de agua (unos 25 cc). Coloque un
vaso debajo de la parte delantera
de agua para
de la tapa del
recoger el agua que se escape.
de agua en posición
Sostenga el
vertical, una vez retirado, para evitar
que el agua residual se salga del
de agua.
• Tire del
y sáquelo.
de agua, dispense
3. Después de reemplazar el
9 litros de agua (deje correr el agua durante unos
5 minutos) para purgar el aire atrapado y los
contaminantes del sistema; no dispense los 9 litros
de agua de manera continua. Pulse y suelte el botón
del dispensador en ciclos de 30 segundos ON y
60 segundos OFF.
4. Tapón de derivación del
Conserve el tapón de
de
derivación del
agua. DEBE usar el tapón
de derivación del
cuando no disponga de un
de agua
cartucho de
de repuesto.
de agua hacia abajo
Tapón de
derivación del
de agua
PRECAUCIÓN: NO ponga en marcha el
tener un
de agua o un tapón de derivación del
de agua instalado.
2.
• Saque el nuevo
de agua de su envoltorio y retire la
tapa protectora de las juntas tóricas. Con las pestañas
de agua en posición horizontal, empuje el nuevo
del
de agua en el
del colector hasta que haga
tope.
sin
NOTA: Para comprar un
de agua de repuesto, visite
su establecimiento Sears o llame al número de teléfono
1-800-4-MY-HOME®. También lo puede pedir por Internet
en www.sears.com/partsdirect.
68
FILTRO DE AGUA
Hoja de datos de rendimiento
La concentración de las sustancias indicadas en el agua que entra al sistema se redujo a una concentración inferior o igual
DOOÕPLWHSHUPLVLEOHSDUDHODJXDTXHVDOHGHOVLVWHPDWDOFRPRVHHVSHFLoFDHQODVQRUPDV\GH16)$16,
6LVWHPDSUREDGR\FHUWLoFDGRSRU16),QWHUQDWLRQDOFRQIRUPHDODVQRUPDV\GH16)$16,SDUDOD
reducción de las sustancias que se enumeran a continuación.
Reducción de
contaminantes
Olor y sabor a cloro
Partículas nominales (Clase I),
ĂWRòP
Amianto
Atracina
Benceno
Carbofurano
Lindano
P-Diclorobenceno
Toxafeno
2,4-D
Plomo con pH 6,5
Plomo con pH 8,5
Mercurio con pH 6,5
Mercurio con pH 8,5
Quiste*
Concentración
Concentración
PHGLR
máxima
Concentración Concentración objetivo
permisible
de
permisible del
promedio
en agua
del producto
reducción
producto en
en agua
agua
2,1 mg/L
5,600,000
pts/mL
2,0 mg/L ± 10%
Como mínimo 10.000
partículas/mL
D0)/oEUDVPD\RUHV
190 MFL
GHòPGHORQJLWXG
0,0094 mg/L
0,009 mg/L ± 10%
0,016 mg/L
0,015 mg/L ± 10%
0,08 mg/L
0,08 mg/L ± 10%
0,002 mg/L
0,002 mg/L ± 10%
0,22 mg/L
0,225 mg/L ± 10%
0,014 mg/L
0,015 mg/L ± 10%
0,213 mg/L
0,210 mg/L ± 10%
0,150 mg/L
0,15 mg/L ± 10%
0,150 mg/L
0,15 mg/L ± 10%
0,0059 mg/L
0,006 mg/L ± 10%
0,0058 mg/L
0,006 mg/L ± 10%
120.000 quistes/L
Mínimo 50.000 quistes/L
Requisitos de
reducción de
NSF
Informe de
pruebas de
NSF
97,2%
0,06 mg/L
N/D
Ă
J-00049247
98,7%
73.000 pts/ml
N/D
Ă
J-00049282
>99%
0)/
N/D
Ă
J-0004928
94,7%
96,7%
98,1%
98,2%
99,8%
93%
95,2%
>99,3%
>99,3%
96,1
90,1
99,99%
0,00005 mg/L
0,005 mg/L
0,002 mg/L
0,00004 mg/L
0,0005 mg/L
0,001 mg/L
0,009 mg/L
0,001 mg/L
0,001 mg/L
0,0002 mg/L
0,0006 mg/L
TXLVWH/
0,003 mg/L
0,005 mg/L
0,04 mg/L
0,0002 mg/L
0,075 mg/L
0,003 mg/L
0,07 mg/L
0,010 mg/L
0,010 mg/L
0,002 mg/L
0,002 mg/L
N/D
N/D
N/D
N/D
N/D
N/D
N/D
N/D
N/D
N/D
N/D
N/D
Ă
J-00049293
J-00049300
J-00049294
J-00051975
J-00049298
J-00049302
J-00049284
J-00051974
J-00049277
J-00053886
J-00051972
J-00049281
* Basado en el uso de ooquistes de Cryptosporidium parvum
69
FILTRO DE AGUA
Directrices de aplicación/Parámetros del suministro de
agua
Flujo de servicio
1,9 lpm (0,5 gpm)
Suministro de agua
Agua potable
Presión del agua
138 - 827 kPa (40-120 psi)
Temperatura del agua
0,6 °C - 38 °C (33 ºF - 100 °F)
ADVERTENCIA
Para reducir el riesgo asociado a la ingestión de
contaminantes: No utilice agua que no sea segura
microbiológicamente o cuya calidad se desconozca sin
una desinfección adecuada antes o después del sistema.
para la reducción de quistes
Los sistemas
puede utilizarse en aguas desinfectadas que puedan
contener quistes
Número de establecimiento de
EPA 10350-MN-005
Es esencial respetar los requisitos recomendados por el
fabricante para la instalación, mantenimiento y reemplazo
del
de agua para que el producto se comporte de la
forma indicada.
NOTA: Las pruebas se realizan en condiciones estándar de
laboratorio, por lo que el rendimiento real puede variar.
PRECAUCIÓN
Para obtener información sobre los costos estimados
de los filtros de agua de repuesto, llame al número de
teléfono 1-800-469-4663 o visite nuestro sitio web
en www.sears.com/partsdirect
Para reducir el riesgo asociado con daños materiales
debidos a fugas de agua:
3M es una marca comercial de 3M Company.
NSF es una marca comercial de NSF International.
© 2009 3M Company. Reservados todos los derechos.
• La instalación y uso DEBE cumplir con todas las
normativas de fontanería estatales y locales.
• Lea y cumpla las instrucciones de uso del
de
agua antes de la instalación y uso de este sistema.
• No instalar si la presión del agua excede los 120 psi
(827 kPa). Póngase en contacto con un fontanero
profesional si no está seguro de cómo comprobar la
presión del agua.
• No instalar en sistemas donde se pueda producir el
efecto de golpe de ariete. Si existe una situación de
golpe de ariete en la instalación, debe instalar un
amortiguador de golpe de ariete. Póngase en contacto
con un fontanero profesional si no está seguro de
cómo comprobar esta situación.
• No instalar en tuberías de suministro de agua caliente.
La temperatura máxima de funcionamiento del agua de
este sistema de
de agua es de 38 °C (100 °F).
•
No use
el
en condiciones ambientales por debajo
de los 13 ºC (55 °F). Drene el
de agua cuando
almacene la unidad en temperaturas inferiores a los
4,4 °C (40 °F).
• El
de agua desechable se debe reemplazar cada
seis meses, a la capacidad nominal, o si se produce
una
reducción del
70
FILTRO DE AGUA
State of California
Department of Public Health
Water Treatment Device
Certificate Number
09 - 2019
Date Issued: December 15, 2009
Manufacturer: Sears Roebuck and Co.
The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section
116830 of the Health and Safety Code for the following health related contaminants:
Inorganic/Radiological Contaminants
Asbestos
Lead
Mercury
Microbiological Contaminants and Turbidity
Cysts
Organic Contaminants
2,4-D Reduction
Atrazine
Benzene
Carbofuran
Lindane
p-Dichlorobenzene
Toxaphene
Rated Service Capacity: 200 gal
Rated Service Flow: 0.5 gpm
Conditions of Certification:
71
CUIDADO Y LIMPIEZA
PAREDES INTERIORES (deje que el congelador se caliente
para que el trapo no se quede pegado)
Para ayudarle a eliminar los olores, puede lavar el interior
del refrigerador con una mezcla de bicarbonato sódico
y agua templada. Mezcle 2 cucharadas soperas de
bicarbonato sódico (unos 26 g) en 1 litro de agua. Asegúrese
de que el bicarbonato sódico esté completamente disuelto
SDUDTXHQRUD\HODVVXSHUoFLHVGHOUHIULJHUDGRU
ADVERTENCIA
Riesgo de explosión
PRECAUCIÓN: Cuando esté limpiando el interior, no
pulverice agua.
8VHXQOLPSLDGRUQRLQpDPDEOH6LQRVHUHVSHWDHVWD
advertencia, existe peligro de explosión, incendio o
muerte.
REVESTIMIENTO DE LAS PUERTAS Y JUNTAS
Use una esponja limpia o un trapo suave, junto con un
detergente suave en agua templada. No utilice ceras de
limpieza, detergentes concentrados, lejías ni limpiadores que
contengan petróleo en las piezas del refrigerador que son
de plástico.
Tanto las secciones refrigerador como congelador se
GHVFRQJHODQGHIRUPDDXWRPÊWLFDVLQHPEDUJRVH
recomienda limpiar ambas secciones una vez al mes
para evitar la aparición de olores. Seque los derrames
inmediatamente.
SUGERENCIAS GENERALES DE LIMPIEZA
v Desenchufe el refrigerador o desconecte la alimentación.
v Retire todos los componentes extraíbles, como estantes,
cajones, etc. Consulte las secciones en 8VRĄGHOUHIULJHUDGRU
para obtener instrucciones acerca del desmontaje.
v Use una esponja limpia o un trapo suave, junto con
un detergente suave en agua templada. No utilice
limpiadores abrasivos o agresivos.
v /DYHDPDQRDFODUH\VHTXHWRGDVODVVXSHUoFLHVDIRQGR
v Enchufe el refrigerador o vuelva a conectar la corriente.
PIEZAS DE PLÁSTICO (tapas y paneles)
Use una esponja limpia o un trapo suave, junto con un
detergente suave en agua templada. No utilice sprays para
YHQWDQDVOLPSLDGRUHVDEUDVLYRVQLOÕTXLGRVLQpDPDEOHV\D
que pueden arañar o dañar el material.
BOBINAS DEL CONDENSADOR
Use un aspirador con un
accesorio para limpiar las
bobinas del condensador
y las rejillas de ventilación.
No retire el panel que cubre
el área de las bobinas
del condensador.
EXTERIOR
(OHQFHUDGRGHODVVXSHUoFLHVPHWÊOLFDVSLQWDGDVH[WHUQDV
proporciona una protección contra el óxido. No encere las
SLH]DVGHSOÊVWLFR(QFHUHODVVXSHUoFLHVPHWÊOLFDVSLQWDGDV
al menos dos veces al año con cera para electrodomésticos
(o cera en pasta para coches). Aplique la cera con un trapo
suave y limpio.
Para productos con un exterior en acero inoxidable, use una
esponja limpia o un trapo suave, junto con un detergente
suave en agua templada. No utilice limpiadores abrasivos o
agresivos. Seque a fondo con un trapo suave.
72
CUIDADO Y LIMPIEZA
CUIDADO Y LIMPIEZA
INTERRUPCIONES DE ALIMENTACIÓN
SUSTITUCIÓN DE LA BOMBILLA
ADVERTENCIA
Si la interrupción de la corriente durará 24 horas o
menos, mantenga todas las puertas del refrigerador
cerradas para que los alimentos permanezcan fríos y
congelados.
2. Si la interrupción de la corriente durará más de
24 horas, saque todos los alimentos congelados y
almacénelos en un arcón congelador.
Riesgo de descargas eléctricas
Antes de sustituir una lámpara de compartimiento,
desenchufe el refrigerador o desconecte la alimentación
en el cortacircuito o caja de fusibles.
CUANDO SE VA DE VACACIONES
Si decide dejar encendido el refrigerador mientras está
fuera, siga estos pasos para preparar el refrigerador antes
de irse.
NOTA: La lámpara del compartimiento del refrigerador
es una iluminación interior mediante LEDs por lo que
el mantenimiento deberá ser realizado por un técnico
FXDOLoFDGR
Consuma los alimentos perecederos y congele los
demás.
2. Apague la máquina de hielo y vacíe el depósito de
hielo.
Si decide apagar el refrigerador antes de partir, siga estos
pasos.
Saque todos los alimentos del refrigerador.
2. En función del modelo, ajuste el control del termostato
(control del refrigerador) en OFF. Consulte la sección
Ajuste de los controles.
3. Limpie el refrigerador y séquelo a fondo.
Con cinta adhesiva, coloque bloques de madera o goma
en la parte superior de ambas puertas para mantenerlas
ORVXoFLHQWHPHQWHDELHUWDVSDUDTXHSXHGDSDVDUHO
aire. Esto evitará la aparición de moho y malos olores.
CUANDO SE MUDA
Cuando vaya a trasladar su refrigerador a una nueva casa,
siga estos pasos para prepararlo para la mudanza.
Saque todos los alimentos del refrigerador y empaquete
todos los alimentos congelados en hielo seco.
2. Desenchufe el refrigerador.
3. Lávelo y séquelo a fondo.
Retire todos los componentes extraíbles, envuélvalos bien
y, con cinta adhesiva, embálelos juntos para que no se
muevan ni traqueteen durante la mudanza. Consulte la
sección Uso del refrigerador para obtener instrucciones
sobre componentes extraíbles.
5. En función del modelo, levante la parte delantera del
refrigerador para que ruede con más facilidad O BIEN
atornille los pies de nivelación para que no rayen el
suelo. Consulte la sección Cierre de las puertas.
Use cinta adhesiva para mantener las puertas cerradas
y para pegar el cable de alimentación al cuerpo del
refrigerador.
Cuando llegue a su nueva casa, vuelva a colocar todo en su
sitio y consulte la sección Instalación del refrigerador para
obtener las instrucciones de preparación.
73
CONEXIÓN DE LA TUBERÍA DE AGUA
QUÉ NECESITARÁ
v Tubería de cobre, de ¼ de pulgada
de diámetro, para conectar el
refrigerador al suministro de agua.
Asegúrese de que ambos extremos de
la tubería están cortados a escuadra.
v Para determinar la cantidad de tubería que necesita: mida
la distancia desde la válvula de agua situada en la parte
posterior del refrigerador a la tubería del suministro de
agua. A continuación, súmele 2,4 metros (8 pies). Asegúrese
GHTXHKD\DVXoFLHQWHWXEHUÕDDGLFLRQDODSUR[LPDGDPHQWH
2,4 metros [8 pies] enrollada en 3 vueltas de unos 25 cm
>Ą[email protected]ÊPHWURSDUDSHUPLWLUTXHVHSXHGDGHVSHJDU
el refrigerador de la pared después de la instalación.
v Taladro eléctrico.
v Llave de ½ pulg. o una llave inglesa.
v Destornilladores de punta plana y de estrella.
v Dos tuercas de compresión
con un diámetro exterior de
¼ de pulg. y 2 abrazaderas
para unir el tubo de cobre a la
válvula de corte y a la válvula
de agua del refrigerador.
v Si la tubería de agua de cobre
existente tiene una conexión
abocinada en el extremo,
necesitará un adaptador
(disponible en cualquier ferretería)
para conectar la tubería de agua
al refrigerador O puede cortar
la conexión abocinada con un
cortatubos y, a continuación, usar
una tuerca de unión.
v Una válvula de corte para conectar a la tubería de agua
fría. La válvula de corte debería tener una entrada de
agua con un diámetro interior mínimo de Ė/Ċĉ pulg. en el
punto de conexión con la TUBERÍA DE AGUA FRÍA. Las
válvulas de corte de montura se incluyen en muchos kits
de suministros de agua. Antes de
comprarla, asegúrese de que la
válvula de montura cumple con
los códigos locales de fontanería.
NOTA: No se debe usar una
válvula de agua de tipo de montura autoperforante.
ANTES DE EMPEZAR
Esta instalación de la tubería de agua no está cubierta por
la garantía del refrigerador. Siga estas instrucciones con
cuidado para minimizar el riesgo de costosos daños debidos
al agua.
El golpe de ariete (golpeteo del agua en las tuberías) en
la fontanería de la casa podría dañar componentes del
refrigerador y provocar una fuga o una inundación de agua.
/ODPHDXQIRQWDQHURFXDOLoFDGRSDUDUHVROYHUHOJROSHGH
ariete antes de instalar la tubería de suministro de agua en
el refrigerador.
PRECAUCIÓN: Para evitar quemaduras y daños en
el producto, conecte sólamente el tubo de agua del
refrigerador a un suministro de agua fría.
Si va a usar el refrigerador antes de conectar la tubería de
agua, asegúrese de que el interruptor de alimentación de la
máquina de hielo está en la posición OFF (O).
PRECAUCIÓN: No instale la tubería de la máquina
de hielo en zonas donde las temperaturas descienden por
GHEDMRGHOSXQWRGHĄFRQJHODFLÚQ
PRESIÓN DEL AGUA
Un suministro de agua fría. La presión del agua debe estar
HQWUHORV\ORVSVLHQPRGHORVVLQoOWURGHDJXD\
HQWUHORV\SVLHQPRGHORVFRQoOWURGHDJXD
Si se conecta un VLVWHPDGHoOWUDFLÚQGHDJXDGHÚVPRVLV
inversa al suministro de agua fría, esta instalación de
la tubería de agua no está cubierta por la garantía del
refrigerador. Siga estas instrucciones con cuidado para
minimizar el riesgo de costosos daños debidos al agua.
Si se conecta un VLVWHPDGHoOWUDFLÚQGHDJXDGHÚVPRVLV
inversa al suministro de agua fría, la presión de agua
al sistema de ósmosis inversa debe ser como mínimo de
entre 40 y 60 psi (2,8 kgf/cm2 ~ 4,2 kgf/cm2, menos
GHaĄVHJXQGRVHQOOHQDUXQDWD]DGHFFGH
capacidad).
Si la presión del agua procedente del sistema de ósmosis
inversa es inferior a 21 psi o 1,5 kgf/cm2 (tarda más de
ĄVHJXQGRVHQOOHQDUXQDWD]DGHFFGHFDSDFLGDG
v &RPSUXHEHVLHOoOWURGHVHGLPHQWRVGHOVLVWHPDGHÚVPRVLV
LQYHUVDHVWÊEORTXHDGR5HHPSODFHHOoOWURVLHVQHFHVDULR
v Después de un uso intensivo, déle tiempo al depósito de
almacenamiento del sistema de ósmosis inversa para que
se llene.
v Si el problema relacionado con la presión de agua
procedente de la ósmosis inversa persiste, llame a un
IRQWDQHURFXDOLoFDGR
v Todas las instalaciones deben realizarse conforme a los
requisitos de los códigos locales de fontanería.
ADVERTENCIA
Riesgo de descargas eléctricas
Si usa un dispositivo eléctrico (como un taladro) durante
la instalación, asegúrese de que esté alimentado por
batería y que tenga doble aislamiento o que esté
correctamente conectado a tierra de manera que evite
HOĄULHVJRGHXQDGHVFDUJDHOÑFWULFD
PRECAUCIÓN: Use gafas protectoras durante la
instalación para evitar lesiones.
74
CONEXIÓN DE LA TUBERÍA DE AGUA
INSTRUCCIONES DE INSTALACIÓN
5. APRIETE LA ABRAZADERA PARA TUBOS
Apriete los tornillos de la abrazadera hasta que
la arandela de sellado comience a hincharse.
NOTA: Tenga cuidado de no sobreapretar la
abrazadera, ya que podría romper la tubería.
Arandela
Abrazadera
Extremo de
para tubos
entrada
Tornillo de la
abrazadera
Instale la válvula de corte cerca de la tubería de agua
potable que más se usa.
&257((/680,1,6752'($*8$35,1&,3$/
Abra el grifo más cercano para liberar la presión
de la línea.
2. ELIJA LA UBICACIÓN DE LA VÁLVULA
Elija una ubicación para la válvula a
la que se pueda acceder fácilmente.
Es mejor conectarla en el lateral de
una tubería de agua vertical. Cuando
sea necesario conectarla en una
tubería de agua horizontal, realice la
conexión en la parte superior o lateral,
en lugar de conectarla a la parte inferior, para evitar
la acumulación de sedimentos de la tubería de agua.
(1&$0,1(/$78%(5¸$
Encamine la tubería entre la tubería de agua fría y el
refrigerador.
(QFDPLQHODWXEHUÕDDWUDYÑVGHXQRULoFLRWDODGUDGR
en la pared o suelo (detrás del refrigerador o junto a
la base del aparato) lo más cerca de la pared que sea
posible.
NOTA: $VHJàUHVHGHTXHKD\DVXoFLHQWHWXEHUÕD
adicional (aproximadamente 2,4 metros enrollada en
ĄYXHOWDVGHXQRVFPGLÊPHWURSDUDSHUPLWLUTXHVH
pueda despegar el refrigerador de la pared después de
la instalación.
&21(&7(/$78%(5¸$$/$9­/98/$
Coloque la tuerca de compresión y la abrazadera
para la tubería de cobre en el extremo de la tubería y
conéctela a la válvula de corte. Asegúrese de que la
tubería está completamente insertada en la válvula.
Apriete la tuerca de compresión con fuerza.
3. TALADRE EL ORIFICIO PARA LA VÁLVULA
7DODGUHXQRULoFLRGH SXOJHQ
la tubería de agua mediante una
SXQWDDoODGD4XLWHWRGDVODV
rebabas resultantes de taladrar
HORULoFLRHQODWXEHUÕD7HQJD
cuidado de que no caiga agua
en el taladro. Si no se taladra un
RULoFLRGH GHSXOJSRGUÕD
verse reducida la producción de hielo y el tamaño
de los cubitos.
NOTA: La tubería de conexión no puede ser una tubería
blanca de plástico. Los fontaneros autorizados sólo
deben usar tuberías de cobre NDA #49595 o 49599 o
tuberías PEX (polietileno reticulado).
),-(/$9­/98/$'(&257(
Fije la válvula de corte a la tubería de agua fría con la
abrazadera para tubos.
Válvula de
corte de
montura
Abrazadera
para tubos
Tuerca de
compresión
Tuerca
prensaestopas
Válvula de
corte de
montura
Válvula de
salida
Tubería de
agua fría
vertical
Guarnición
(manguito)
NOTA: Se deben cumplir los códigos de fontanería
248CMR del Estado de Massachusetts. Las válvulas de
montura son ilegales y no se permite su uso en
Massachusetts. Consulte a su fontanero autorizado.
NOTA: Se deben cumplir los códigos de fontanería
248CMR del Estado de Massachusetts. Las válvulas
de montura son ilegales y no se permite su uso en
Massachusetts. Consulte a su fontanero autorizado.
75
CONEXIÓN DE LA TUBERÍA DE AGUA
$&/$5((/,17(5,25'(/$78%(5¸$
Active el suministro de agua
principal y deje correr el agua por la
tubería hasta que salga agua limpia.
Corte la válvula de agua después de
que haya pasado aproximadamente
un litro de agua a través de la
tubería.
. CONECTE LA TUBERÍA AL
REFRIGERADOR
NOTA: Antes de realizar la conexión con el refrigerador,
asegúrese de que el cable de alimentación del
refrigerador no está enchufado a la toma de corriente.
5HWLUHODWDSDGHSOÊVWLFRpH[LEOHGHODYÊOYXODGHDJXD
2. Coloque la tuerca de compresión y la guarnición
(manguito) en el extremo del tubo tal como se muestra
en la imagen.
3. Inserte el extremo de la tubería de cobre en la conexión
todo lo que pueda. Mientras sujeta la tubería, apriete el
adaptador.
Abrazadera de
tubería
$%5$(/3$62'($*8$(1/$9­/98/$'(&257(
Apriete las conexiones que goteen.
PRECAUCIÓN: Compruebe si hay fugas en las
conexiones de las tuberías de agua.
(1&+8)((/5()5,*(5$'25
Disponga la bobina de tubería de tal manera que no
vibre contra la parte posterior del refrigerador ni contra
la pared. Empuje el refrigerador hacia la pared.
Tubería de
¼ de pulg.
Tuerca de
compresión de
¼ de pulg.
Guarnición
(manguito)
Conexión del
refrigerador
(1&,(1'$/$0­48,1$'(+,(/2
Ponga el interruptor de alimentación de la máquina
de hielo en la posición ON.
La máquina de hielo no comenzará a funcionar hasta
que no alcance su temperatura de funcionamiento de
–9 °C (15 °F) o menos. En ese momento, comenzará
automáticamente a funcionar si el interruptor de
alimentación de la máquina de hielo está en la posición
ON (I).
76
GUÍA DE SOLUCIÓN DE PROBLEMAS
Before conducting troubleshooting, make sure that the following basic requirements are met:
Flujo de servicio
1,9 lpm (0,5 gpm)
Suministro de agua
Agua potable
Presión del agua
138 - 827 kPa (40-120 psi)
Límites de temperatura
ambiente para el func55°F - 110°F
ionamiento
(VSHFLoFDFLRQHV
115 voltios, 60 Hz, AC únicamente, y
fusionado a 15 o 20 amperios.
eléctricas
ENFRIADO
Problema
Las secciones del
refrigerador y del
congelador no enfrían.
Causa posible
Soluciones
El control del refrigerador está en la posición Encienda el control. Consulte la sección Ajuste de los controles
OFF (en algunos modelos).
para obtener información acerca de los ajustes correctos de
temperatura.
El refrigerador está en Demo Mode (Modo
El Modo demostración permite que las luces y la pantalla
Demostración).
de control funcionen con normalidad, si bien el sistema de
refrigeración está deshabilitado para ahorrar energía, mientras
el electrodoméstico está en la planta de exposición del
establecimiento comercial. Consulte la sección Ajuste de los
controles para obtener instrucciones sobre cómo desactivar el
Modo Demostración.
El refrigerador está en el ciclo de
Durante el ciclo de descongelación, la temperatura de cada
descongelación.
compartimiento puede aumentar ligeramente. Espere 30 minutos
y una vez que se haya completado el ciclo de descongelación,
YHULoTXHTXHODWHPSHUDWXUDFRUUHFWDVHKD\DUHVWDEOHFLGR
El refrigerador se instaló recientemente.
Puede tomar hasta 24 horas para que cada compartimiento
alcance la temperatura deseada.
El refrigerador se trasladó recientemente.
El sistema de enfriado
funciona por demasiado
tiempo.
El refrigerador ha reemplazado a un modelo
más antiguo.
El refrigerador se acaba de enchufar o la
electricidad se acaba de restablecer.
La puerta se abre a menudo o se acaba de
introducir una gran cantidad de alimentos/
alimentos calientes.
Las puertas no están completamente
cerradas.
El refrigerador está instalado en un lugar
caluroso.
La tapa posterior/ el condensador está
obstruida/o.
77
Si el refrigerador estuvo fuera de uso por mucho tiempo, o si
estuvo guardado de costado, es necesario que se lo posiciones
de manera vertical por 24 horas antes de conectarlo a la energía
eléctrica.
Los refrigeradores modernos requieren más tiempo de
funcionamiento pero consumen menos energía gracias a una
WHFQRORJÕDPÊVHoFLHQWH
El refrigerador puede tardar hasta 24 horas en enfriarse
completamente.
Cuando se introducen alimentos o se abren las puertas, aumenta
la temperatura del refrigerador, lo que obliga al compresor a
funcionar por más tiempo para volver a enfriar el refrigerador.
Para ahorrar energía, intente sacar todo lo que necesite
del refrigerador de una sola vez, mantenga los alimentos
organizados para que resulte fácil encontrarlos, y cierre la
puerta en cuanto saque el alimento. (Consulte la Guía para el
almacenamiento de alimentos).
(PSXMHoUPHPHQWHSDUDFHUUDUODVSXHUWDV6LÑVWDVQRVHFLHUUDQ
por completo, consulte el apartado “Las puertas no se cierran
completamente o quedan abiertas en la sección Componentes y
Características de la Guía de resolución de problemas.
El compresor funcionará por más tiempo en condiciones
calurosas. A temperaturas ambiente normales (21 °C), el
compresor debería funcionar entre el 40% y el 80% del tiempo.
En condiciones más calurosas, sería esperable que funcionara
incluso más a menudo. No se debería usar el refrigerador si la
temperatura supera los 43°C.
Use un aspirador con un accesorio para limpiar las bobinas del
condensador y las rejillas de ventilación. No retire el panel que
cubre el área de las bobinas del condensador.
GUÍA DE SOLUCIÓN DE PROBLEMAS
ENFRIADO
Problema
La sección del
REFRIGERADOR o del
CONGELADOR está
demasiado caliente.
Causa posible
Soluciones
El refrigerador se instaló recientemente.
Las ventilaciones de aire están bloqueadas.
Circula aire frío desde el congelador hasta
la sección de alimentos frescos y de vuelta,
por las ventilaciones de aire que hay en la
pared que dividen las dos secciones.
Las puertas se abren a menudo o por largos
períodos de tiempo.
La unidad está instalada en un lugar
caluroso.
Se agregó una gran cantidad de alimentos
o alimentos calientes al alguno de los
compartimientos.
Acumulación de
humedad en el interior
Puede tomar hasta 24 horas para que cada compartimiento
alcance la temperatura deseada.
Reorganice los artículos dentro del electrodoméstico para
permitir que el aire
a través del compartimiento. Consulte el
diagrama de Flujo de aire en la sección Uso del refrigerador.
Cada vez que las puertas se abren a menudo o por largos
períodos de tiempo, ingresa aire caliente y húmedo al
compartimiento. Esto aumenta la temperatura y el nivel de
humedad dentro de compartimiento. Para disminuir el efecto,
reduzca la frecuencia y duración de apertura de la puerta.
No se debería usar el refrigerador si la temperatura supera los
43°C (110°F).
Agregar alimentos calienta el compartimiento, con lo cual se
necesita que el sistema de enfriado comience a funcionar. Dejar
que la comida caliente se enfríe a temperatura ambiente antes
de ponerla en el refrigerador reducirá dicho efecto.
Las puertas no cierran correctamente.
Consulte el apartado “Las puertas no se cierran completamente o
quedan abiertas” en la sección Componentes y Características de
la Guía de resolución de problemas.
El control de temperatura no es el adecuado. Si la temperatura no está lo
fría, ajuste el
control de a un punto a la vez y espere a que la temperatura
se estabilice. Consulte la sección Ajuste de los controles para
obtener mayor información.
El ciclo de descongelación se ha completado Durante el ciclo de descongelación, la temperatura de cada
recientemente.
compartimiento puede aumentar ligeramente y se puede formar
condensación en la pared trasera. Espere 30 minutos y una vez
que se haya completado el ciclo de descongelación,
que la temperatura correcta se haya restablecido.
Las puertas se abren seguido o por largos
Cada vez que las puertas se abren seguido o por largos períodos
períodos de tiempo.
de tiempo, ingresa aire caliente y húmedo al compartimiento.
Esto aumenta la temperatura y el nivel de humedad dentro de
compartimiento. Para disminuir el efecto, reduzca la frecuencia y
duración de apertura de la puerta.
Las puertas no cierran correctamente.
Consulte el apartado “Las puertas no se cierran correctamente”
en la sección Guía para la solución de problemas.
El clima es húmedo.
El clima húmedo hace que más humedad ingrese a los
compartimientos cuando se abren las puertas, provocando
condensación o congelación. Mantener un nivel razonable
de humedad en el hogar ayudará a controlar la cantidad de
humedad que ingresa en los compartimientos.
El ciclo de descongelación se acaba de
Durante el ciclo de descongelación, la temperatura de cada
completar.
compartimiento puede aumentar ligeramente y se puede formar
condensación en la pared trasera. Espere 30 minutos y una vez
que se haya completado el ciclo de descongelación,
que la temperatura correcta se haya restablecido.
Los alimentos no están empaquetados
Los alimentos destapados o desenvueltos y los envases húmedos
correctamente.
pueden provocar la acumulación de humedad dentro de cada
compartimiento. Limpie y seque todos los envases, y almacene los
alimentos en empaques sellados para prevenir la condensación y
la congelación.
78
GUÍA DE SOLUCIÓN DE PROBLEMAS
ENFRIADO/ HIELO Y AGUA
Problema
Causa posible
Soluciones
Los alimentos se congelan Alimentos con alto contenido de agua fueron
en el compartimiento del colocados cerca de la ventilación de aire.
refrigerador.
El control de temperatura del refrigerador
está incorrectamente ajustado.
Se forman cristales de
hielo o escarcha en los
alimentos congelados
(fuera de los paquetes).
La sección del
REFRIGERADOR o del
CONGELADOR está
demasiado fría.
Se forman cristales de
hielo o escarcha en los
alimentos congelados
(dentro de paquetes
sellados).
La máquina de hielo no
KDFHVXoFLHQWHKLHOR
Reubique los alimentos con alto contenido de agua lejos de las
ventilaciones de aire.
Si la temperatura está demasiado fría, ajuste el control de a
un punto a la vez y espere a que la temperatura se estabilice.
Consulte la sección Ajuste de los controles para obtener mayor
información.
El refrigerador está instalado en un lugar
Cuando el refrigerador funciona a una temperatura menor
frío.
a los 5°C (41°F), los alimentos pueden congelarse en el
compartimiento del refrigerador. No se debería usar el
refrigerador si la temperatura es inferior a los 13°C (55°F).
La puerta se abre seguido o por largos
Cada vez que las puertas se abren a menudo o por largos
períodos de tiempo.
períodos de tiempo, ingresa aire caliente y húmedo al
compartimiento. Esto aumenta la temperatura y el nivel de
humedad dentro de compartimiento. La humedad produce
congelación y condensación. Para disminuir el efecto, reduzca la
frecuencia y duración de apertura de la puerta.
La puerta no se cierra correctamente.
Consulte el apartado “Las puertas no se cierran completamente
o quedan abiertas” en la sección de la Guía de resolución de
problemas.
Los ajustes de control de temperatura son
Si la temperatura está demasiado fría, ajuste el control de a
incorrectos.
un punto a la vez y espere a que la temperatura se estabilice.
Consulte la sección Ajuste de los controles para obtener mayor
información.
La condensación proveniente de los alimentos Esto es normal en alimentos con alto contenido de agua.
con alto contenido de agua provoca la
congelación en el interior del paquete del
alimento.
Los alimentos se han dejado en el
No almacene alimentos con alto contenido de agua en el
congelador por un largo tiempo.
congelador durante mucho tiempo.
La necesidad de hielo excede la capacidad
de almacenamiento de hielo.
El suministro de agua del hogar no está
conectado, la válvula no está completamente
encendida, o la válvula está obstruida.
(OoOWURGHDJXDHVWÊDJRWDGR
La máquina de hielo fabricará aproximadamente 100 cubitos en
un período de 24 horas.
Conecte el refrigerador al suministro de agua fría con adecuada
presión y abra completamente la válvula de corte de agua.
Si el problema persiste, puede ser necesario contactar a un
plomero.
6HUHFRPLHQGDUHHPSOD]DUHOoOWURGHDJXD
v Aproximadamente cada seis meses.
v &XDQGRVHHQFLHQGDHOLQGLFDGRUGHOoOWURGHODJXD
v Cuando disminuya el caudal del dispensador de agua.
v Cuando los cubitos de hielo sean más pequeños de lo normal.
La presión del agua debe estar entre los 20 y los 120 psi en
PRGHORVVLQoOWURGHDJXD\HQWUHORV\SVLHQPRGHORV
FRQoOWURGHDJXD
Baja presión de suministro de agua en el
hogar.
6HXWLOL]DUXQVLVWHPDGHoOWUDFLÚQGHDJXD
de ósmosis inversa.
La tubería que conecta el refrigerador al
suministro del hogar está retorcida.
79
Si el problema persiste, puede ser necesario contactar a un
plomero.
/RVVLVWHPDVGHoOWUDFLÚQGHDJXDGHÚVPRVLVLQYHUVDSXHGHQ
reducir la presión de agua por debajo del mínimo y provocar
problemas en la máquina de hielo. (Consulte la sección Presión
del agua).
La tubería se puede retorcer cuando el refrigerador se mueve
GXUDQWHODLQVWDODFLÚQROLPSLH]DORTXHSURYRFDXQpXMRGH
agua reducido. Enderece o repare el conducto de suministro del
DJXD\DUUÑJOHORDoQGHSUHYHQLUIXWXUDVWRUFHGXUDV
GUÍA DE SOLUCIÓN DE PROBLEMAS
HIELO Y AGUA
Problema
La máquina de hielo
QRKDFHVXoFLHQWHKLHOR
(continuación).
Causa posible
Soluciones
Las puertas se abren seguido o por largos
períodos de tiempo.
Las puertas no están completamente
cerradas.
El ajuste de temperatura del congelador es
demasiado cálido.
Se dispensa agua
lentamente.
(OoOWURGHDJXDHVWÊDJRWDGR
Si las puertas de la unidad se abren a menudo, el aire ambiental
calentará el refrigerador e impedirá que la unidad pueda
mantener la temperatura establecida. Para ayudar a resolver este
problema puede bajar la temperatura del refrigerador, además
de no abrir la puerta con tanta frecuencia.
Si las puertas no se cierran correctamente, la fabricación de hielo
se verá afectada. Para obtener mayor información, consulte el
apartado “Las puertas no se cierran completamente o quedan
abiertas” en la sección Componentes y Características de la Guía
de resolución de problemas.
La temperatura recomendada para el compartimento del
congelador para una fabricación normal de hielo es de –18 °C (0
°F). Si la temperatura del congelador es superior, la fabricación
de hielo se verá afectada.
6HUHFRPLHQGDUHHPSOD]DUHOoOWURGHDJXD
v Aproximadamente cada seis meses.
v &XDQGRVHHQFLHQGDHOLQGLFDGRUGHOoOWURGHODJXD
v Cuando disminuya el caudal del dispensador de agua.
v Cuando los cubitos de hielo sean más pequeños de lo normal.
6HXWLOL]DXQVLVWHPDGHoOWUDFLÚQGHDJXDGH /RVVLVWHPDVGHoOWUDFLÚQGHDJXDGHÚVPRVLVLQYHUVDSXHGHQ
ósmosis inversa.
reducir la presión de agua por debajo del mínimo y provocar
problemas en la máquina de hielo.
Si el problema persiste, puede ser necesario contactar a un
plomero.
La presión del agua debe estar entre los 20 y los 120 psi en
PRGHORVVLQoOWURGHDJXD\HQWUHORV\SVLHQPRGHORV
FRQoOWURGHDJXD
Baja presión de suministro de agua en el
hogar.
Si el problema persiste, puede ser necesario contactar a un
plomero.
80
GUÍA DE SOLUCIÓN DE PROBLEMAS
HIELO Y AGUA
Problema
La máquina de hielo no
hace hielo.
Causa posible
Soluciones
El refrigerador se instaló recientemente o la
máquina de hielo se conectó recientemente.
La máquina de hielo no está encendida.
El sensor detector de hielo está obstruido.
El refrigerador no está conectado a un
suministro de agua o la válvula de corte del
suministro no está abierta.
El corte de la máquina de hielo (brazo o
sensor) está obstruido.
7LHQHFRQHFWDGRXQVLVWHPDGHoOWUDFLÚQGH
agua de ósmosis inversa al suministro de
agua fría.
No se dispensa agua.
Puede tomar hasta 24 horas para que cada compartimiento
alcance la temperatura deseada y para que la máquina de hielo
comience a fabricar hielo.
Localice el interruptor de ON/OFF (encendido/apagado) de
ODPÊTXLQDGHKLHOR\FRQoUPHTXHHVWÊHQODSRVLFLÚQ21
(encendido).
La presencia de sustancias extrañas o de escarcha en el sensor
de detección de hielo puede interrumpir la fabricación de hielo.
Asegúrese de que el área del sensor esté siempre limpia para
que el funcionamiento sea el correcto.
Conecte el refrigerador al suministro de agua y abra
completamente la válvula de corte de agua.
Si su máquina de hielo viene equipada con un brazo de corte
de hielo, asegúrese de que el brazo se mueva libremente. Si su
máquina de hielo viene equipada con un sensor de corte de hielo
electrónico, asegúrese de que haya un camino libre entre ambos
sensores.
/RVVLVWHPDVGHoOWUDFLÚQGHDJXDGHÚVPRVLVLQYHUVDSXHGHQ
reducir la presión de agua por debajo del mínimo y provocar
problemas en la máquina de hielo. (Consulte la sección Presión
del agua).
Nueva instalación o conducto de agua
Dispense 9 litros de agua (deje correr el agua durante unos 5
recientemente conectado.
minutos) para purgar el aire atrapado y los contaminantes del
sistema. No dispense los 9 litros de agua de manera continua.
Pulse y suelte el botón del dispensador en ciclos de 30 segundos
ON (encendido) y 60 segundos OFF (apagado).
El panel del dispensador está bloqueado.
Mantenga presionado el botón Lock durante tres segundos para
desbloquear el panel de control y el dispensador.
El dispensador no está ajustado para
El dispensador se puede ajustar para que dispense hielo o
dispensar agua.
agua. Compruebe que el panel de control está ajustado para el
funcionamiento deseado. Presione el botón Water (agua) en el
panel de control para dispensar agua.
Las puertas del refrigerador o del congelador El agua no se dispensará si hay alguna puerta del refrigerador
no están cerradas correctamente.
abierta.
(OoOWURGHDJXDVHVDFÚRVHFDPELÚ
'HVSXÑVGHUHHPSOD]DUHOoOWURGHDJXDGLVSHQVHOLWURVGH
recientemente.
agua (deje correr el agua durante unos 5 minutos) para purgar
HODLUHDWUDSDGR\ORVFRQWDPLQDQWHVGHOVLVWHPD1RGLVSHQVH
los 9 litros de agua de manera continua. Pulse y suelte el botón
del dispensador por ciclos de 30 segundos ON (encendido) y 60
segundos OFF (apagado).
La tubería que conecta el refrigerador al
La tubería se puede retorcer cuando el refrigerador se mueve
suministro del hogar está retorcida.
GXUDQWHODLQVWDODFLÚQROLPSLH]DORTXHSURYRFDXQpXMRGH
agua reducido. Enderece o repare el conducto de suministro del
DJXD\DUUÑJOHORDoQGHSUHYHQLUIXWXUDVWRUFHGXUDV
El suministro de agua del hogar no está
Conecte el refrigerador al suministro de agua y abra
conectado, la válvula no está completamente completamente la válvula de corte de agua.
encendida, o la válvula está obstruida.
Si el problema persiste, puede ser necesario contactar a un
plomero.
81
GUÍA DE SOLUCIÓN DE PROBLEMAS
HIELO Y AGUA
Problema
Causa posible
Soluciones
El hielo huele o sabe mal. El suministro de agua contiene minerales
tales como el azufre.
(VSRVLEOHTXHGHEDUHHPSOD]DUHOoOWURGHDJXDSDUDHOLPLQDU
los problemas de olor y sabor.
La máquina de hielo se instaló hace poco
tiempo.
El hielo ha estado almacenado por
demasiado tiempo.
Los alimentos no se han almacenado
correctamente en los compartimentos.
El interior del refrigerador necesita una
limpieza.
El depósito de hielo necesita una limpieza.
El agua del dispensador
está caliente.
El refrigerador se instaló recientemente.
El dispensador de agua ha sido
usado recientemente y el tanque de
almacenamiento está agotado.
El dispensador de agua no ha sido usado en
varias horas.
El refrigerador está conectado al suministro
de agua caliente.
NOTA:(QDOJXQRVFDVRVXQoOWURSRGUÕDQRVHUGHD\XGD3XHGH
no resultar posible quitar todo mineral/ olor/sabor en todos los
suministros de agua.
Deseche las primeras tandas de hielo para evitar hielo manchado
o con mal sabor.
El hielo almacenado por demasiado tiempo se achicará, se
volverá turbio, y puede desarrollar un sabor rancio. Deseche el
hielo antiguo y fabrique un nuevo suministro.
Vuelva a envolver los alimentos. Vuelva a envolver los alimentos
ya que, si no están correctamente envueltos, los olores podrían
migrar hasta el hielo.
Consulte la sección Cuidado y limpieza para obtener más
información.
Vacíe y limpie el depósito (deseche los cubitos de hielo viejos).
Asegúrese de que el depósito está completamente seco antes de
reinstalarlo.
Espere 24 horas tras la instalación a que el depósito de
almacenamiento del agua se enfríe completamente.
'HSHQGLHQGRGHVXPRGHORHVSHFÕoFRODFDSDFLGDGGH
almacenamiento de agua será de aproximadamente 20 a 30 oz.
Si el dispensador no se utilizó por varias horas, el primer vaso
GLVSHQVDGRSXHGHQRHVWDUORVXoFLHQWHPHQWHIUÕR'HVHFKHODV
primeras 10 onzas.
Asegúrese de que el refrigerador está conectado a una tubería
de agua fría.
ADVERTENCIA: Conectar el refrigerador a un conducto de
agua caliente puede dañar la máquina de hielo.
(VSRVLEOHTXHGHEDUHHPSOD]DUHOoOWURGHDJXDSDUDHOLPLQDU
los problemas de olor y sabor.
6HUHFRPLHQGDUHHPSOD]DUHOoOWURGHDJXD
El agua huele o sabe mal. El suministro de agua contiene minerales
tales como el azufre.
(OoOWURGHDJXDVHKDDJRWDGR
v
v
v
v
El refrigerador se instaló recientemente.
Aproximadamente cada 6 meses.
&XDQGRVHHQFLHQGDHOLQGLFDGRUGHOoOWURGHODJXD
Cuando disminuya el caudal del dispensador de agua.
Cuando los cubitos de hielo sean más pequeños de lo normal.
Dispense 9 litros de agua (deje correr el agua durante unos 5
minutos) para purgar el aire atrapado y los contaminantes del
sistema. No dispense los 9 litros de agua de manera continua.
Pulse y suelte el botón del dispensador en ciclos de 30 segundos
ON (encendido) y 60 segundos OFF (apagado).
Vacíe el depósito de hielo. Si su máquina de hielo viene equipada
con un brazo de corte de hielo, asegúrese de que el brazo se
mueva libremente. Si su máquina de hielo viene equipada con
un sensor de corte de hielo electrónico, asegúrese de que haya
un camino libre entre ambos sensores. Reinstale el depósito de
KLHOR\HVSHUHKRUDVSDUDFRQoUPDUTXHODRSHUDFLÚQVHKD
realizado correctamente.
La máquina de hielo hace El corte de la máquina de hielo (brazo/
demasiado hielo.
sensor) esta obstruido.
82
GUÍA DE SOLUCIÓN DE PROBLEMAS
RUIDO
Problema
Clics
Traqueteo
Ruido de aspas
Borboteo
Crujido
Crepitación
Vibración
Goteo
Sonido de pulsación o
agudo
Causa posible
Soluciones
El control de descongelación emitirá un
kFOLFyDOFRPHQ]DU\DOoQDOL]DUHOFLFORGH
descongelación. El control del termostato (o
control del refrigerador en algunos modelos)
WDPELÑQHPLWLUÊXQkFOLFyDOLQLFLDURoQDOL]DU
un ciclo.
Los ruidos de traqueteos pueden proceder
GHOpXMRGHOUHIULJHUDQWHGHODWXEHUÕDGH
agua en la parte posterior de la unidad, o de
artículos almacenados encima o alrededor
del refrigerador.
El refrigerador no está sólidamente apoyado
en el suelo.
El refrigerador con compresor lineal se
sacudió mientras estaba funcionando.
Funcionamiento normal.
El motor del ventilador del evaporador
está moviendo el aire a través de los
compartimentos del refrigerador y del
congelador.
El ventilador del condensador está forzando
el paso de aire a través del condensador.
5HIULJHUDQWHHVWÊpX\HQGRDWUDYÑVGHO
sistema de enfriamiento.
Se produjo la contracción y expansión de
las paredes internas debido a cambios en la
temperatura.
El agua cayendo en el calentador de
descongelación durante un ciclo de
descongelación.
Si el lateral o la parte posterior del
refrigerador están en contacto con un
mueble o una pared, algunas de las
vibraciones normales pueden producir un
sonido audible.
El agua cayendo en la batea de drenaje
durante el ciclo de descongelación.
Su refrigerador está diseñado para funcionar
GHIRUPDPÊVHoFLHQWHSDUDFRQVHUYDUORV
alimentos a la temperatura deseada. El
FRPSUHVRUGHDOWDHoFLHQFLDSXHGHKDFHU
que su nuevo refrigerador funcione durante
más tiempo que su antiguo refrigerador, y
DXQDVÕVHUÊPÊVHoFLHQWHHQHUJÑWLFDPHQWH
que los modelos anteriores. Mientras el
refrigerador está en funcionamiento, es
normal escuchar un sonido de pulsación o
agudo.
Funcionamiento normal.
83
Funcionamiento normal.
El suelo es poco sólido o irregular, o es necesario ajustar los pies
de nivelación. Consulte la sección Alineación de las puertas.
Funcionamiento normal.
Funcionamiento normal.
Funcionamiento normal.
Funcionamiento normal.
Funcionamiento normal.
Para eliminar el ruido, asegúrese de que los laterales y la parte
posterior no puedan vibrar contra las paredes o los muebles.
Funcionamiento normal.
Funcionamiento normal.
GUÍA DE SOLUCIÓN DE PROBLEMAS
COMPONENTES Y CARACTERÍSTICAS
Problema
Causa posible
Soluciones
Las puertas no se cierran Hay paquetes de alimentos bloqueando la
completamente o quedan puerta que impiden que se cierre.
abiertas.
El depósito de hielo, la tapa del cajón
para verduras, las bateas, los estantes, las
bandejas de las puertas o las cestas no están
en su sitio.
Las puertas se desmontaron durante la
instalación del producto y no se volvieron a
colocar correctamente.
La puerta no está correctamente nivelada.
Reorganice los envases de alimentos para liberar la puerta y los
estantes de la puerta.
Coloque correctamente las bandejas, la tapa del cajón para
verduras, las bateas, los estantes y las cestas. Consulte la sección
Uso del refrigerador Uso del refrigerador.
Las puertas se abren con
gran
Limpie las juntas y las
de contacto. Aplique una
capa de cera para electrodomésticos o cera de cocina en las
juntas después de limpiarlas.
Cuando abre la puerta, aire más caliente entra al refrigerador.
Al enfriarse, crea el vacío. Si le cuesta abrir la puerta, espere
un minuto para permitir que la presión del aire se ecualice y, a
continuación, compruebe si se abre con más facilidad.
Consulte la sección Nivelación y alineación de las puertas.
Las juntas están sucias o pegajosas.
La puerta se acaba de cerrar.
El refrigerador se
bambolea o parece
inestable.
Las patas niveladoras no están
correctamente ajustadas.
El piso no está nivelado.
Las luces no funcionan.
Falla de iluminación interior LED.
El interior del
refrigerador está
cubierto de polvo
u hollín.
El refrigerador está ubicado cerca de
una fuente de fuego, como por ejemplo
un hogar, chimenea o vela.
Desmonte y vuelva a colocar las puertas siguiendo las
instrucciones de la sección Desmontaje y sustitución de las
manijas y puertas del refrigerador.
Consulte el apartado Alineación de las puertas en la sección
Instalación del refrigerador para nivelar el refrigerador.
Puede ser necesario agregar calibradores debajo de las patas o
rodillos de nivelación o para completar el proceso de instalación.
La lámpara del compartimiento del refrigerador es una
iluminación interior mediante LED, por lo que el mantenimiento
deberá ser realizado por un técnico
Consulte la
sección Sustitución de la bombilla.
Asegúrese de que el refrigerador no se encuentre cerca de una
fuente de fuego, como por ejemplo un hogar, chimenea o vela.
84
Kenmore Connect™ System
Kenmore Connect (En algunos modelos)
En caso de experimentar algún problema con su refrigerador, podrá transmitir datos a través de su teléfono con el
equipo Kenmore Connect. Éste le otorgará
la posibilidad
A
de hablar directamente con nuestros técnicos especialistas.
B desde su máquina y
El técnico graba los datos transmitidos
los utiliza para analizar el problema, ofreciendo un diagnóstico rápido y eficaz.
D
Si experimenta problemas con su refrigerador,
llame al
F
1-800-4-MY-HOME (1-800-469-4663). Únicamente utilice
la función Kenmore Connect cuando el equipo de Kenmore
O
Connect le indique hacerlo. Los sonidos de transmisión que
oirá son normales y suenan de forma parecida a un equipo
D
de fax.
4 Mantenga pulsado el botón Freezer Temp (Temperatura
del congelador) por tres segundos, mientras continúa
manteniendo su teléfono frente al altavoz.
N
La función de Kenmore Connect no puede ser activada a
menos que el refrigerador esté conectado a la energía
G
eléctrica. Si el refrigerador no se puede encender, la
solución del problema deberá llevarse a cabo sin utilizar
La función de Kenmore Connect. H
5 Tras escuchar tres pitidos, suelte el botón Freezer
Temp (Temperatura del congelador).
Cómo usar la función Kenmore Connect
I
6 Mantenga el teléfono en su sitio hasta que haya terminado la transmisión de tonos. Esto tarda unos 15 segundos,
y en la pantalla aparecerá el recuento de tiempo. Una
vez que haya finalizado el recuento del tiempo y que los
tonos se hayan detenido, reanude su conversación con
el técnico. Éste le podrá ayudar a utilizar la información
transmitida para el análisis.
Primero, comuníquese al 1-800-4-MY-HOME (1-800-4694663). Si el número del teléfono que está utilizando se
asocia a propósito con su refrigerador, usted será retransmitido rápidamente a un agente del equipo Kenmore
Connect. Únicamente utilice la función Diagnóstico Inteligente cuando el equipo de Kenmore Connect le indique
hacerlo.
NOTA:
- Para obtener mejores resultados, no mueva el teléfono
mientras se estén trasmitiendo los tonos.
- Si el técnico del centro de atención al cliente no puede
grabar con precisión los datos, probablemente le pida que
lo intente de nuevo.
1 Bloquee la pantalla. Para bloquear la pantalla, mantenga pulsado el botón Door alarm (Alarma de la puerta)
por tres segundos. (Si la pantalla ha sido bloqueada por
más de cinco minutos, debe desactivar el bloqueo y luego
2 Abra la puerta derecha del refrigerador.
3 Mantenga el micrófono de su teléfono en frente del
altavoz que se encuentra ubicado en la bisagra derecha
de la puerta del refrigerador. Siga este paso cuando así se
lo indique el centro de atención al cliente.
85
Get it fixed, at your home or ours!
Your Home
For troubleshooting, product manuals and expert advice:
www.managemylife.com
For repair – in your home – of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner’s manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME®
(1-800-469-4663)
Call anytime, day or night (U.S.A. and Canada)
www.sears.com
www.sears.ca
Our Home
For repair of carry-in items like vacuums, lawn equipment,
and electronics, call anytime for the location of your nearest
Sears Parts & Repair Service Center
1-800-488-1222 (U.S.A.)
www.sears.com
1-800-469-4663 (Canada)
www.sears.ca
To purchase a protection agreement on a product serviced by Sears:
1-800-827-6655 (U.S.A.)
1-800-361-6665 (Canada)
Para pedir servicio de reparación
a domicilio, y para ordenar piezas:
Au Canada pour service en français:
1-888-SU-HOGAR®
(1-888-784-6427)
www.sears.com
1-800-LE-FOYER MC
(1-800-533-6937)
www.sears.ca
® Registered Trademark / TM Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries
® Marca Registrada / TM Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países
MC
Marque de commerce / MD Marque déposée de Sears Brands, LLC
