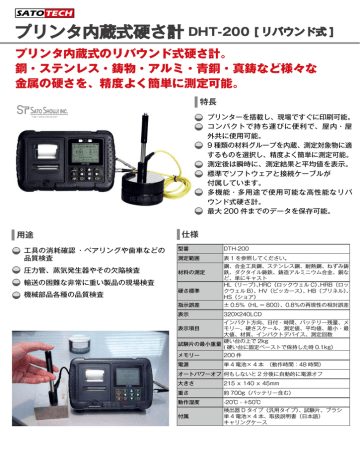

プリンタ内蔵式硬さ計 DHT-200 [ リバウンド式 ]
プリンタ内蔵式のリバウンド式硬さ計。
鋼・ステンレス・鋳物・アルミ・青銅・真鋳など様々な
金属の硬さを、精度よく簡単に測定可能。
特長
プリンターを搭載し、現場ですぐに印刷可能。
コンパクトで持ち運びに便利で、屋内・屋
外共に使用可能。
9 種類の材料グループを内蔵、測定対象物に適
するものを選択し、精度よく簡単に測定可能。
測定後は瞬時に、測定結果と平均値を表示。
標準でソフトウェアと接続ケーブルが
付属しています。
多機能・多用途で使用可能な高性能なリバ
ウンド式硬さ計。
最大 200 件までのデータを保存可能。
用途
工具の消耗確認 ・ベアリングや歯車などの
品質検査
圧力管、蒸気発生器やその欠陥検査
仕様
型番
DTH-200
測定範囲
表 1 を参照してください。
材料の測定
輸送の困難な非常に重い製品の現場検査
機械部品各種の品質検査
硬さ標準
鋼、合金工具鋼、ステンレス鋼、耐熱鋼、ねずみ鋳
鉄、ダクタイル鋳鉄、鋳造アルミニウム合金、銅な
ど、単にキャスト
HL(リーブ)、HRC(ロックウェル C)
、HRB(ロッ
クウェル B)、HV(ビッカース)、HB(ブリネル)、
HS(ショア)
指示誤差
± 0.5%(HL = 800)
、0.8%の再現性の相対誤差
表示
320X240LCD
インパクト方向、日付・時間、バッテリー残量、メ
モリー、硬さスケール、測定値、平均値、最小・最
大値、材質、インパクトデバイス、測定回数
硬い台の上で 2kg
試験片の最小重量
( 硬い台に固定ペーストで保持した時 0.1kg)
表示項目
メモリー
200 件
電源
単 4 電池× 4 本 (動作時間:48 時間)
オートパワーオフ 何もしないと 2 分後に自動的に電源オフ
大きさ
215 x 140 x 45mm
重さ
約 700g(バッテリー含む)
動作湿度
-20℃ - +50℃
付属
検出器 D タイプ(汎用タイプ)、試験片、ブラシ
単 4 電池× 4 本、取扱説明書(日本語)
キャリングケース 測定範囲 ( 表 1)
9 種類の材料グループが登録されています。
材料
HL
HRC
HRB
HB
HS
HV
-
リーブ
ロックウェル C
ロックウェル B
ブリネル
ショア
ビッカーズ
鋼と鋳鋼
300-900
20.0-68.0
38.4-99.5
80-647
32.5-99.5
80-940
工具鋼
300-840
20.4-67.1
ステンレス
300-800
19.6-62.4
ねずみ鋳鉄
360-650
90-334
ダクタイル鋳鉄
400-660
131-367
鋳造アルミ合金
174-560
20-159
ブラス
200-550
青銅
300-700
60-290
銅
200-690
45-315
80-898
46.5-101.7
13.5-95.3
85-655
85-802
40-173
-
-
インパクトディバイス各種
測定物
測定物重量
インパクトデバイス 支持台・グリス
最小厚さ
表面粗さ
支持台
支持台不要
測定物
硬化層深さ
ISO
Ra
0.05 ~ 2 Kg
2 ~ 5 Kg
5 Kg 以上
3 mm
0.8 mm
N7
2
G
0.5 ~ 5 Kg
5 ~ 15 Kg
15 Kg 以上
10 mm
-
N9
7
C
0.02 ~ 0.05 Kg
0.5 ~ 1.5 Kg
1.5 Kg 以上
1 mm
0.2 mm
N5
0.4
D, DC,D + 15
※支持台・グリス 定盤など重さのある安定した台の上で測定する。台と測定物の間にグリスまたは粘性の高い油
を塗布する。 支持台 安定した台の上で測定する。
インパクト
ディバイス
D タイプ
用途
一般的な測定
DC タイプ
DL タイプ 穴や狭いスペースの内面を測定する
- パイプの内壁の硬さ試験用
狭い細長いスロットや歯車の測定
- 小さな歯車の底部、溶接部のコーナー部などの狭い面
D+15 タイプ 表面に溝や凹部の測定 - ベアリングや歯車の硬さ試験用
C タイプ
小さなまたは薄い試料の測定と表面硬化層
G タイプ
大きい、または重い標本や表面の粗い鋳鍛造品の測定
販売価格については、お問い合わせください。
カタログ上の注意 ●掲載商品の仕様および外観は、改良のため予告なく変更される場合があります。
●本カタログに使用している画像は、機能をわかりやすくご理解いただくためのイメージ図も含まれ
ております。実際の動作中の表示とは異なる場合もありますのでご注意ください。●実際の色とは、
印刷の関係で少し異なる場合があります。
測定器の総合商社
株式会社 佐藤商事
〒211-0063 川崎市中原区小杉町 1-403 武蔵小杉タワープレイス 5 階
☎ (044)738-0622
FAX (044)738-0623
ホームページ:http://www.ureruzo.com/
SATO 測定器 .COM:http://satosokuteiki.com/
このカタログの記載内容は 2013 年 6 月現在のものです
