ENGLISH
ESPAÑOL
FRANÇAIS

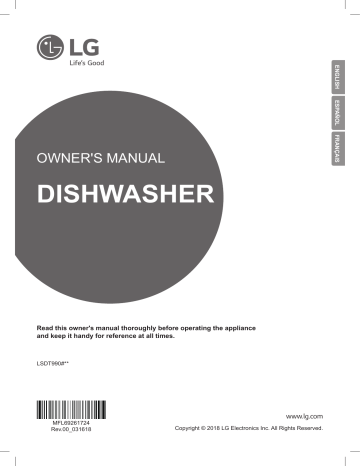

OWNER'S MANUAL
DISHWASHER
Read this owner's manual thoroughly before operating the appliance
and keep it handy for reference at all times.
LSDT990#**
MFL69261724
Rev.00_031618
www.lg.com
Copyright © 2018 LG Electronics Inc. All Rights Reserved.
2

TABLE OF CONTENTS
3 PRODUCT FEATURES
4 SAFETY INSTRUCTIONS
4
IMPORTANT SAFETY INSTRUCTIONS
9 PRODUCT OVERVIEW
9 Exterior Parts
10 Interior Parts
10Accessories
11INSTALLATION
11
12
12
12
13
14
14
15
16
17
18
18
20
20
21
Installation Parts and Tools
Installation Overview
Product Dimensions
Product Specifications
Preparing Cabinet Opening
Preparing Electrical Wiring
Preparing Water Supply Connection
Preparing Dishwasher
Sliding Dishwasher into Cabinet
Leveling the Appliance
Securing Dishwasher to Countertop
Connecting Drain Hose
Connecting Water Supply
Connecting Power
Final Check
22OPERATION
22 Using the Appliance
23 Control Panel
25Cycles
26Options
27 Cycle/Option Guide
28 Loading the Dishwasher
29 Loading the Lower Rack
30 Loading the Silverware Basket
31 Loading the Upper Rack
34 Loading the Cutlery Rack (On Some Models)
36 Adding Cleaning Agents
38 SMART FUNCTIONS
38 SmartThinQ Application
41 Smart Diagnosis™ Function
42MAINTENANCE
42
42
42
43
44
45
Cleaning the Exterior
Cleaning the Interior
Seasonal Maintenance and Storage
Clogged Drain Air Gap or In-Sink Disposal
Cleaning the Filters
Cleaning the Spray Arms
46TROUBLESHOOTING
46 FAQs: Frequently Asked Questions
48 User Support Videos
49 Before Calling for Service
53 LIMITED WARRANTY
53 FOR USA
58 FOR CANADA
61 Warranty Exceptions (U.S and Canada)
PRODUCT FEATURES
3
PRODUCT FEATURES
Multi-Motion lower spray arm shoots water in various directions and at optimized intensities to reach every area
of the tub. This system provides more powerful and complete cleaning coverage.
Inverter Direct Drive Motor
LG's experience in motor technology results in extraordinary functionality, with advanced features like the Dual
Zone option, whisper-quiet operation, energy efficiency, and durability.
The simple design and high build quality of the motor make it so reliable that it's covered for 10 years under the
warranty.
EasyRack Plus
This easy-to-use system of adjustable tines and rack height provides more flexibility and versatility when
loading dishes of various shapes and sizes.
Hybrid Drying System
This efficient drying system does not use a heating element during the drying process resulting in superior
energy efficiency and gentle care for dishes.
SmartThinQ™
Download the new LG smart phone app to set options, self-diagnose and troubleshoot problems with the
appliance, and other useful features. This function uses Wi-Fi.
TrueSteam™ Technology
Tiny drops of purified water coat the surfaces of every dish from the steam that fills the tub, resulting in
sparkling clean dishes.
ENGLISH
QuadWash™ System
4
SAFETY INSTRUCTIONS
SAFETY INSTRUCTIONS
READ ALL INSTRUCTIONS BEFORE USE
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and
follow all safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or injure you and others.
All safety messages will follow the safety alert symbol and either the word WARNING or CAUTION.
These words mean:
WARNING
You may be killed or seriously injured if you do not follow instructions.
CAUTION
You may be slightly injured or cause damage to the product if you do not follow instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and
tell you what may happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING
To reduce the risk of explosion, fire, death, electric shock, scalding or injury
to persons when using this product, follow basic precautions, including the
following:
California Proposition 65
••This product contains chemicals known to the State of California to cause cancer and birth defects or other
reproductive harm. Wash hands after handling.
INSTALLATION
••Connect to a properly rated, protected, and sized power circuit to avoid electrical overload.
••To reduce the risk of severe injury or death, follow all installation instructions.
••The appliance must be installed and electrically grounded by qualified service personnel in accordance with
local codes.
••Disconnect the power supply line, house fuse or circuit breaker before installing or servicing the appliance.
••When moving or installing the product in a different location, call qualified service personnel for installation
and service.
••Keep packing materials out of the reach of children. Packaging material can be dangerous for children.
There is a risk of suffocation.
••Moving or installation of the appliance requires two or more people.
••This appliance is not designed for maritime use or for mobile installations such as in RVs, trailers, or aircraft.
SAFETY INSTRUCTIONS
5
••Store and install the appliance where it will not be exposed to temperatures below freezing or exposed to
outdoor weather conditions.
••This appliance must be positioned near to an electrical power supply.
••When installing or moving the appliance, be careful not to pinch, crush, or damage the power supply line.
••Do not install the appliance in humid spaces.
••Destroy the carton, plastic bag, and other packing materials after the appliance is unpacked. Children might
use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers.
••Never attempt to operate this appliance if it is damaged, malfunctioning, partially disassembled, or has
missing or broken parts, including a damaged power supply line.
••Adhere to all industry recommended safety procedures including the use of long sleeved gloves and safety
glasses.
••The installer must ensure that the dishwasher is completely enclosed at the time of installation.
••Use new hoses when connecting the appliance to the water supply. Do not reuse old hoses.
••After installing, check the hose connection for leaks.
••Do not damage or place heavy items on the power supply line of the appliance.
OPERATION
••Repair or immediately replace all power supply lines that have become frayed or otherwise damaged. Do
not use a power supply line that shows cracks or abrasion damage along its length or at either end.
••If you detect a strange sound, a chemical or burning smell, or smoke coming from the appliance, unplug it
immediately, and contact an LG Electronics customer information center.
••Never unplug the appliance by pulling on the power supply line.
••Do not use an extension cable or adapter with this appliance.
••Do not grasp the power supply line or touch the appliance controls with wet hands.
••Do not modify or extend the power cable.
••If the product has been submerged, contact an LG Electronics customer information center for instructions
before resuming use.
••Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other
appliance.
••Keep the area underneath and around your appliances free of combustible materials (lint, paper, rags, etc.),
gasoline, chemicals and other flammable vapors and liquids.
••This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning the use of the appliance by a person responsible for their safety.
••If the electrical supply line is damaged, it must only be replaced by the manufacturer or its service agent or
a similar qualified person in order to avoid a hazard.
••Do not abuse, sit on, or stand on the door of the appliance.
••Read all instructions before using the appliance and save these instructions.
••Use this appliance only for its intended purpose.
ENGLISH
••Do not, under any circumstances, cut or remove the ground from the power supply line.
6
SAFETY INSTRUCTIONS
••Do not allow children to play on, in or with the appliance. Close supervision of children is necessary when
the appliance is used near children.
••Do not tamper with controls.
••In the event of a gas leak (propane gas, LP gas, etc.) do not operate this or any other appliance. Open a
window or door to ventilate the area immediately.
••Under certain conditions, hydrogen gas may be produced in a hot-water system that has not been used
for two weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot-water system has not been used for
such a period, before using the appliance turn on all hot water faucets and let the water flow from each for
several minutes. This will release any accumulated hydrogen gas. As the gas is flammable, do not smoke or
use an open flame during this time.
••Fix the drain hose securely in place.
••Use only detergents or wetting agents recommended for use in a dishwasher and keep them out of the
reach of children.
••Do not let children eat detergent or dishwasher rinse agent.
••When loading items to be washed:
-Locate sharp items so that they are not likely to damage the door seal.
-Load sharp knives with the handles up to reduce the risk of cut-type injuries.
••Do not wash plastic items unless they are marked "dishwasher safe" or the equivalent. For plastic items not
so marked, check the manufacturer’s recommendations.
••Do not touch the HEATING ELEMENT during or immediately after use.
••Do not operate your dishwasher unless all ENCLOSURE panels are properly in place.
••Do not abuse, sit on, or stand on the door or dish rack of the dishwasher.
••Do not install or store the dishwasher where it will be exposed to weather conditions.
••After cleaning the dishes, turn off the faucet. Turn on the faucet again and check the connection status of
water supply hose before cleaning.
••Do not open the door while operating. For safety reasons, the drain pump operates if the door is opened,
resulting in a longer cycle time.
••Be careful not to catch your hand when closing the door of the product.
••Do not plug the dishwasher into a damaged outlet.
••Do not install or keep the dishwasher near electrical components or exposed flames.
••Do not wash dishes exposed to gasoline, solvents or other flammable materials.
••When cleaning, do not spray water on the product directly.
••Do not press buttons with a sharp object such as an awl or pin.
••Do not use solvent-based detergent.
••Do not come into contact with the steam outlet.
••Small parts, such as rack clips and filter retaining posts can be a choke hazard to small children if removed
from the dishwasher. Keep out of reach of small children.
SAFETY INSTRUCTIONS
7
MAINTENANCE
••Do not disassemble or repair the appliance by yourself.
••Remove any dust or foreign matter from the power supply line.
••Disconnect this appliance from the power supply before cleaning and attempting any user maintenance.
Turning the controls to the OFF position does not disconnect this appliance from the power supply.
••Remove the door before the appliance is removed from service or discarded to avoid the danger of children
or small animals getting trapped inside.
••Unplug the appliance before cleaning to avoid the risk of electric shock.
••Before discarding the appliance, cut off the power supply line and destroy the appliance's control panel.
GROUNDING INSTRUCTIONS
••For a permanently connected dishwasher: This appliance must be connected to a grounded metal,
permanent wiring system, or an equipment-grounding conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead to the appliance.
••Connect the ground wire to the green ground connector in the terminal box.
TIP OVER HAZARD
••Do not use the dishwasher until completely installed.
••Do not push down on the open dishwasher door.
••Failure to follow these instructions may result in serious injury or cuts.
SAVE THESE INSTRUCTIONS
ENGLISH
••Do not repair or replace any part of the appliance. All repairs and servicing must be performed by qualified
service personnel unless specifically recommended in this Owner’s Manual. Use only authorized factory
parts.
8
SAFETY INSTRUCTIONS
CAUTION
To reduce the risk of minor injury to persons, malfunction, or damage to the
product or property when using this product, follow basic precautions, including
the following:
INSTALLATION
••Install the product on a firm and level floor.
••This dishwasher must be connected to a hot water supply with a temperature range between 120 °F (49 °C)
and 149 °F (65 °C). This temperature range provides the best washing results and shortest cycle time. The
temperature should not exceed 149°F (65 °C) to prevent damage to dishes.
••Do not put the drain hose under the dishwasher during installation.
OPERATION
••Do not place objects on top of the appliance.
••Turn off the water faucets and unplug the appliance if the appliance is to be left for an extended period of
time, such as during vacations.
••Do not store or spill liquid detergents, cleaners, or bleaches (chlorine bleach, oxygen bleach) on the
appliance. Doing so may result in corrosion, discoloration or damage to the surface of the appliance.
••Do not touch draining water which may be hot.
••If the drain hose and the water supply hose are frozen in winter, defrost before using the appliance.
••Do not put hands, feet, or metal objects below or behind the appliance.
••Do not put the drain hose under the dishwasher during installation.
PRODUCT OVERVIEW
9
PRODUCT OVERVIEW
1
2
5
6
7
3
8
4
9
1 Control Panel
2 Door Handle
3 Front Cover
4 Lower Cover
5 Shipping Brace
6 Safety Cover
7 SignaLight™
8 Base
9 Leveling Feet
NOTE
••Do not remove the safety cover at any time.
SignaLight™ (Front Display)
The top-control models have 3 indicator LEDs centered at the top of the front cover.
••Red : Error (See the Error Codes in Troubleshooting section.)
••White (steady): Normal operation.
••White (blinking): Cycle has been paused. (After four minutes in pause mode, the machine turns off.)
••Green: Cycle finished normally.
The green light stays on for 90 seconds.
To keep the green light on until the door is opened, turn the power on, and then press and hold High Temp on
the control panel for 3 seconds until OFF or On appears in the display. The dishwasher remembers this setting
until manually changed.
ENGLISH
Exterior Parts
10 PRODUCT OVERVIEW
Interior Parts
1
7
8
2
9
1 Top Wash Impeller
2 Upper Spray Arm
3 Lower Spray Arm
4 Filtration System
5 Detergent and Rinse Aid Dispenser
3
10
4
6 Drying Vent Cover
7 Tub Light (some models)
5
11
8 Cutlery Rack (some models)
12
9 Upper Rack
10 Silverware Basket
6
11 Lower Rack (appearance may vary)
12 Steam nozzle
NOTE
••The silverware basket ships installed at the back
of the bottom rack. For best performance, install it
along the right side as shown in the Interior Parts
section.
••Press the tab to remove the cable tie by hand.
Cutting the tie with a knife or scissors may damage
the rack or the silverware basket.
••Remove all packing materials from the exterior
and interior of the dishwasher before installing the
appliance.
3
2
Accessories
Included Accessories
Installation
brackets
(2ea)
Wood screws
(4ea)
Hose clamp
(1ea)
INSTALLATION 11
INSTALLATION
ENGLISH
Installation Parts and Tools
Parts not Provided
Electrical cable
Water supply tube
Fittings for tube
Coupler
Teflon™ tape
Air gap
Wire nuts for
16-gauge wiring
Hose clamp
⅞" UL approved
strain relief
Electrical tape
Flat-blade
screwdriver
Phillips
screwdriver
Hole saw
min. 2½" bit
Electrical drill
Gloves
Safety glasses
Adjustable wrench
Tape measure
Utility knife
Level
Tubing cutter
Nipper
Pliers
Wire stripper
¼" Square
drive wrench
Tools Needed
12 INSTALLATION
Installation Overview
Preparing Cabinet Opening
Leveling the Dishwasher
Preparing Electrical Wiring
Securing the Dishwasher to Countertop
Preparing Water Supply Connection
Connecting the Drain Hose
Preparing the Dishwasher
Connecting Water Supply
Removing Lower Cover
Connecting Power
Sliding the Dishwasher into Cabinet
Final Check
Product Dimensions
Back view
Side view
26 5/8 - 26 13 /16" (676 - 681 mm)
23 3/4" (603 mm)
24 5/8" (625 mm)
33 5 /16"
(846 mm)
4 1/2"
(115 mm)
33 5/8"
(854 mm)
4 1/2"
(115 mm)
9 3/8"
(238 mm)
411/16"
(119 mm)
5 1/4"
(134 mm)
2 15/16" (75 mm)
4 3/4" (120 mm)
20 3 /16" (512 mm)
Water supply hose, drain hose and electric cable should be passed
through this area.
NOTE
••For easiest installation, see marked areas above for water and electrical clearances in base of dishwasher.
Product Specifications
The appearance and specifications listed in this manual may vary due to constant product improvements.
Electrical requirement
120 V, 60 Hz AC only, minimum 15 A circuit breaker
Water pressure
20 - 80 psi (140 - 550 kPa)
Dimensions
23 3/4"(W) X 24 5/8"(D) X 33 5/8"(H)
603 mm(W) X 625 mm(D) X 854 mm(H)
Inlet water temperature
120 °F (49 °C) minimum, 149 °F (65 °C) maximum
Net weight
72 - 89 lbs. (33 - 40 kg)
INSTALLATION 13
Preparing Cabinet Opening
WARNING
••Don't use existing holes unless they are in the
target area. Otherwise, the water supply and
drain hose may be damaged by being crushed
or kinked.
CAUTION
••Failure to properly locate the hole for the water
and drain lines may prevent the dishwasher from
installing flush with the cabinets and could result
in kinked or damaged lines. Installation damage
is not covered by the warranty, and leaks caused
by improper installation may result in property
damage.
24" (610 mm) min.
33 5/8" (854 mm) min.
For flush installations only, you may remove the
cabinet brace inside the cabinet.
24" (610 mm) min.
1
Select a location as close to the sink as possible
for easy connections to water and drain lines.
Cabinet brace
2
To ensure proper drainage, install the
dishwasher no more than 12 ft. (3.65 m) from
the sink.
3
If installing the dishwasher in a corner, leave a
minimum of 2" (50 mm) between the dishwasher
and the adjacent wall.
4
To allow for proper clearance of plumbing and
electrical, use the template included with the
literature to determine the clearance on the side
of the cabinet where the cabinet meets the back
wall. Using a 2 1/2" diameter hole saw, drill a hole
in the target area as shown on the template.
9
4
ENGLISH
This dishwasher is designed to fit a standard
dishwasher opening. An opening may be needed
on both sides to route plumbing and electrical
connections.
14 INSTALLATION
Preparing Electrical Wiring
this appliance with the correct voltage
1 Operate
as shown in this manual and on the rating plate.
Connect it to a dedicated, properly grounded
branch circuit which is protected by a time delay
fuse. Connect the appliance using 3-wires,
including a ground wire.
2
3
4
If an outlet and other power connector are used,
it should be in an accessible location adjacent
to and not behind the dishwasher and within 4 ft
(1.2 m) of the dishwasher's side.
The wiring must be grounded properly. If in
doubt, have it checked by a qualified electrician.
Do not connect any other appliance to the same
outlet.
Route the wiring.
Preparing Water Supply
Connection
Make sure the house water supply is turned off
before connecting the dishwasher water lines.
1
Connect the dishwasher to a hot water supply
with a temperature range between 120 °F (49
°C) and 149 °F (65 °C). This temperature range
provides the best washing results and shortest
cycle time. To prevent damage to dishes, the
temperature should not exceed 149 °F (65 °C).
2
When connecting the dishwasher water line,
sealing tape or compound should be used on
pipe threads to avoid leaks. Tape or compound
should not be used on compression fittings.
3
The water supply tube must be located in the left
side channel.
6 1/2" - 7 3/4"
(165 mm - 197 mm)
Water supply line
Electrical cable
4 1/2" - 6”
(115 mm - 152 mm)
5
Make sure the electrical cable is oriented in the
right side channel.
WARNING
••For personal safety, remove house fuse or open
circuit breaker before installation.
••Do not use an extension cable or adapter with
this dishwasher.
NOTE
••If you find any damage to the dishwasher, contact
your retailer or contractor.
••The included wire nut in 16AWG should be used.
NOTE
••Use new hoses when connecting to the water
supply. Do not reuse old hoses.
INSTALLATION 15
Preparing Dishwasher
NOTE
••Do not push.
The rear shipping brace can be removed if additional
clearance is needed when installing the dishwasher
under a low countertop.
WARNING
••Do not remove safety cover. Removal can result
in fire, electric shock or death.
NOTE
••Do not pull or lift the dishwasher using the handle;
doing so can damage the door and hinges. Open
the door and grab the body frame and the top front
opening of the tub to move or lift the dishwasher.
Removing Lower Cover
NOTE
••Do not push the door of the dishwasher with knees.
1
Remove the two screws attaching the lower
cover to the dishwasher.
2
Remove the lower cover from the base.
3
Remove the insulation pad from behind the
access panel.
CAUTION
••If you lay the dishwasher on its back, do so
carefully to avoid damaging the drain hose and
the tub.
NOTE
••Remember to replace the lower cover when the
installation is complete.
ENGLISH
Removable Rear Plastic Shipping
Brace
16 INSTALLATION
Attaching Mounting Hardware
For countertops made of wood or other material
that will not be damaged by drilling, use the metal
installation brackets.
1
Insert the installation brackets into the slots in
the upper frame.
2
1
Sliding Dishwasher into
Cabinet
the dishwasher carefully into the cabinet
1 Slide
opening.
2
Make sure the drain hose inside the cabinet is
not kinked or pinched.
3
Make sure the water supply line and electrical
supply are routed through the channels under
the dishwasher.
4
To avoid a kinked or pinched drain hose, be
sure to pull on the drain hose while sliding the
dishwasher into place. Do not allow any slack
behind the dishwasher.
5
After leveling the dishwasher, do not leave the
water supply line or power supply line under the
base. This is a potential cause of water leaks.
Place the water line and power supply line in the
channel.
Installation bracket
2
Bend the brackets to secure them to the
dishwasher tub.
NOTE
••Installation brackets and screws can be found in the
silverware basket.
For countertops made of granite, marble, or other
materials that could be damaged by drilling, use the
wood screws to attach the dishwasher to the cabinet.
See installation instructions in Securing Dishwasher
to Countertop.
Cap
Screw
CAUTION
••The opening in the side of the cabinet may have
sharp edges. To avoid damaging the drain hose,
smooth out or pad the edges of the opening. Pull
the drain hose through the opening slowly and
carefully.
CAUTION
••Ensure the dishwasher is level and all legs are
in firm contact with the floor before attaching the
dishwasher to the countertop or cabinet. If the
product is not leveled properly, the door may not
close or water may leak.
INSTALLATION 17
Leveling the Appliance
Adjusting the Legs
Adjusting the Front Legs
••Attach level on top front opening of tub from side to
side.
••Use a flat-blade screwdriver or a pliers to turn the
front legs and adjust the front of the tub.
••Attach level on front side of tub.
••Turn the front legs clockwise to raise the front of the
tub and counter-clockwise to lower it.
••The adjustments work identically for both front legs.
Level
NOTE
••If you don’t have a level, try using a smartphone
level application instead.
Make sure that the gap between the door and the tub
is equal on both the left and right sides.
Adjusting the Rear Legs
••Use a Phillips screwdriver to adjust the back legs
and the rear of the tub using the center screw at the
base of the appliance in the front.
••Turn the center screw clockwise to raise the rear of
the tub and counter-clockwise to lower it.
The water level should be checked after the initial fill
on the Normal cycle. If the water level is not near the
center of both tub lower indentations, the dishwasher
may not be correctly leveled. The dishwasher may
leak during operation if it is not correctly leveled.
NOTE
••To avoid damaging the screw, do not use an electric
screwdriver.
Water level should be near the center
of both tub lower indentations.
ENGLISH
Check that dishwasher is level.
18 INSTALLATION
Securing Dishwasher to
Countertop
Connecting Drain Hose
For countertops made of wood or other material that
will not be damaged by drilling, use Method 1.
For countertops made of granite, marble, or other
materials that could be damaged by drilling, use
Method 2.
NOTE
••Cover the filter hole with towels to prevent screws
from falling down into the pump.
••Use a magnetic screwdriver.
Method 1
Using the provided screws, secure the dishwasher to
the countertop through the holes in the bracket.
40"
(1016 mm)
max.
12"
(305 mm)
min.
If the end of the drain hose does not fit the drain
line, use a heat and detergent resistant adapter
(not supplied). These may be obtained from a local
plumbing supply store.
The two typical connections are shown. To prevent
siphoning, one of the following connections should be
used.
5/8"
(16 mm)
Screw
Installation bracket
NOTE
••Installation brackets and screws can be found in
the silverware basket. See Attaching Mounting
Hardware section for more information on attaching
installation brackets to dishwasher.
3/4"
(19 mm)
1"
(25 mm)
For disposal or waste tee
connections
For air gap connections,
cut off drain hose at dotted
line
Drain Requirements
••Follow local codes and ordinances.
••Do not exceed 12 ft. (3.65 m) distance to drain.
Method 2
1
Remove the plastic caps from the mounting
bracket access holes.
2
Drive a wood screw through the mounting
bracket and into the cabinet frame.
3
Reinstall the plastic caps.
••Do not connect drain lines from other devices to the
dishwasher drain hose.
••If an extension drain hose is required, use 5/8" or 7/8"
inside diameter, 2-3 ft. length hose and a coupler for
connecting the two hose ends.
Cap
Screw
Hose clamp
Coupler
Hose clamp
NOTE
••For drain hose installation, use the screw style
clamp provided with this dishwasher in the
silverware basket.
INSTALLATION 19
NOTE
••If the knockout plug has not been removed, the
dishwasher will not be able to drain properly.
1
1
Remove the knockout plug with a hammer and
screwdriver.
2
Connect end of the drain hose to the air gap with
hose clamp provided. This avoids water being
siphoned from the tub.
Remove the knockout plug with a hammer and
screwdriver.
Air gap
Knockout plug
Rubber hose
connector
2
Attach the drain hose to disposal with the hose
clamp provided. Move into position and tighten
the hose clamp.
Drain hose
3
Attach the rubber connector to disposal or waste
tee with the hose clamp provided. Move into
position and tighten the hose clamp.
Connecting without Air Gap
Connecting Waste Tee with No Air
Gap
1
The height of the drain hose end must be at least 12"
(305 mm) and within 40" (1016 mm) from the base of
the appliance to avoid water being siphoned from the
tub.
Remove the knockout plug with a hammer and
screwdriver.
40"
(1016 mm)
max.
12"
(305 mm)
min.
Drain pipe
2
Attach the drain hose to waste tee with the hose
clamp provided. Move into position and tighten
the hose clamp.
ENGLISH
Connecting to Disposal with No Air
Gap
Connecting to Disposal or Waste Tee
with Air Gap
20 INSTALLATION
Connecting Water Supply
1 Before connecting, turn off the water supply.
2
Slide the flexible stainless-steel water line or
copper tube into the elbow.
3
Tighten the compression nut and make sure that
the line is not kinked or pinched.
Connecting Power
NOTE
••The best location for the electrical conduit is on the
right side of the back wall. Re-route the power cable
before installation if the electrical conduit pipe is
longer than 3" (76 mm) and is centered on the back
wall.
Valve
Water supply
line
NOTE
••During the final installation check of the dishwasher,
an IE error code may appear on the display. Make
sure the water line is not kinked and the water
supply for the dishwasher has been turned on
before calling for service.
1
Before beginning, turn off electrical power to the
unit at the circuit breaker.
2
Remove the junction box cover and then install
the strain relief.
1
3
2
Twist the wire nuts tightly onto the wires; then
wrap each connection with electrical tape.
1
2
3
4
4
Check again and make sure that all wires are
connected correctly: black to black, white to
white, green ground wire to green ground wire.
5
Replace the junction box cover.
WARNING
••Verify that the black wire is hot (120 V). If not,
or if you are unsure of the power supply, have it
checked by a licensed electrician.
CAUTION
••Do not leave stripped wire exposed. Trim
stripped wire to fit completely inside wire nuts.
INSTALLATION 21
Final Check
1 Turn on electrical power.
3
Make sure the door opens and closes smoothly.
If necessary, level the dishwasher again.
If the door will not close, make sure the rack
is level and all packaging materials have been
removed.
Possible Cause and Solution
Drain hose kinked or pinched.
OE Error
Feed the drainage and supply
hoses through the hole under
the sink. Then gradually slide the
dishwasher into the cabinet while
pulling on the hoses under the sink
to take up any slack. This helps
avoid kinking the hoses or trapping
them beneath the dishwasher.
Drain hose connected to
disposal.
Remove knockout plug on disposal.
3
2
Waste tee is clogged.
Remove knockout plug on waste
tee.
Water supply line kinked under
dishwasher.
IE Error
Feed the drainage and supply
hoses through the hole under
the sink. Then gradually slide the
dishwasher into the cabinet while
pulling on the hoses under the sink
to take up any slack. This helps
avoid kinking the hoses or trapping
them beneath the dishwasher.
House water supply not turned
on.
4
Run the dishwasher on a Turbo cycle to verify
proper operation and check for leaks.
CAUTION
••Only install the lower cover provided with the
machine. Do not install cabinet baseboard as it
may cause noise and leakage.
Lower cover
Cabinet baseboard
Turn water on.
ENGLISH
2
Turn on house water supply.
Error Code
22 OPERATION
OPERATION
6
Select the Cycle and Options
7
Operate the Dishwasher
Using the Appliance
Before Using the Appliance
••Read the Important Safety Instructions.
••Connect to the hot water supply only. The water
supply temperature should be a minimum of 120°F
(49°C) for better washing performance and shorter
cycle time.
••Remove insoluble items such as bones, toothpicks,
and pieces of paper while loading the dishwasher.
Method 2
When loading the dishwasher
Only load items that are dishwasher-safe.
2
Remove solid, burned-on scraps from dishes
prior to loading in the dishwasher.
3
Place items with deep dish bottoms at an angle
to help water run off and speed the drying
process.
•Close the door first and then press the Start
button to operate the dishwasher.
If the door is opened during the cycle, the
dishwasher will stop. To resume the cycle, see
methods 1 and 2 above.
NOTE
••If the door is opened during the cycle and is
not closed within four seconds after selecting
the Start button, or if the door is closed without
pressing the Start button, the white LED with
time flashes, an audible tone is heard, and the
cycle does not start.
NOTE
••Do not load utensils that are not heat-resistant or
have decorative metal trim.
Quick Start
1
Load the Dishes
2
Measure the Detergent
Scrape the dishes free of excess food, bones,
and any other hard, non-soluble residue. Pull
each rack out and load the dishes as described
in this manual.
Using the guidelines in this manual, fill the
detergent cup with the recommended amount
of detergent and close the lid. If a prewash is
desired, the recess on top of the lid should also
be filled with detergent.
3
Close the Door
4
Turn on the Dishwasher
5
Check the Rinse Aid
To turn on the display panel, press the Power
button.
icon will flash if the level of
The Rinse Aid
rinse aid in the dishwasher is low. Add rinse aid
if the level is low to maintain the effectiveness of
the dry cycle.
Method 1
•Press the Start button and then close the
door in less than four seconds to operate the
dishwasher. If the door is not closed within four
seconds, the white LED with time flashes, an
audible tone is heard, and the cycle does not
start.
••Follow the instructions for loading the dishwasher to
ensure effective cleaning.
1
Select the cycle and options that best fit the
load by referring to the Cycle guide. The display
will show the estimated time for the cycle and
options selected.
8
End of Cycle
When the cycle is complete, a chime will sound
and the display will show End until the door is
opened or Power is pressed. To save energy,
press and hold High Temp for three seconds
to set the End display to automatically turn off a
few minutes after the cycle ends.
CAUTION
••Do not open the door during operation or
immediately after it has completed the wash
cycle as the steam build up may cause scalding
as the door is opened.
NOTE
••Empty the lower rack first and then the upper rack.
This will avoid water dripping from the upper rack
onto dishes in the lower rack.
Auto-Off
The dishwasher automatically turns off after four
minutes of inactivity if paused or if no cycle is started.
OPERATION 23
Control Panel
2
1
ENGLISH
4
3
1 Power
••Press the Power button to turn power on and
off.
••After the cycle is complete, the power
automatically turns off for purposes of safety and
economy.
••If there is a power surge, power outage, or
disruption of any kind, power is automatically
turned off for safety.
••When power is connected again, it will turn on
automatically and resume the cycle.
2 Display
••
: Digital Display
-The digital display on the control panel shows
the ESTIMATED cycle time. When the cycle
and options are selected, the display shows
the total estimated time to complete those
selections. During operation, the display shows
the remaining estimated operating time.
NOTE
••The estimated time shown on the display does
not include delay times for heating water, etc.
••If Delay Start is selected, the display shows the
delay time in hours.
••Cycle time may vary depending on the soil level
of your load.
••
: Control Lock
-The Control Lock feature helps prevent
settings from being changed during a cycle.
Selecting this feature locks all of the buttons,
except for the Power button, on the control
panel. This feature does not lock the door.
-While a cycle is running, press and hold Half
Load and Energy Saver simultaneously for
three seconds to activate or deactivate Control
Lock.
••To start a new cycle, deactivate Control Lock.
••
: Rinse Aid Icon
-This icon illuminates when the rinse aid level is
low. The LED automatically shuts off when the
rinse aid is refilled or the level is set to 0.
••Refer to the Rinse Aid Dispenser Adjustment
section.
••
:Machine Clean
-This cycle is for cleaning the inside of the
dishwasher. Use the cycle without dishes in
the machine. It eliminates residual soils, odor,
white spots, and other dirt. Add citric acid
or another cleaning agent for more effective
results.
••Press and hold Heavy for three seconds to
activate.
NOTE
••The Machine Clean
icon flashes every 30
cycles. To activate or deactivate the icon, press
the Delicate button for three seconds.
••
: Wi-Fi
-When the appliance is connected to the
internet through a home Wi-Fi network, this
icon illuminates.
-Press and hold Delay Start for approximately
three seconds to connect to the network.
24 OPERATION
3 Cancel
••The drain pump activates and the cycle cancels.
Once the dishwasher finishes draining, the
power turns off.
••Press and hold Start for three seconds to
activate.
4 Start
••To operate the machine, either press Start and
close the door within four seconds or close the
door and press Start.
••If Start button is not pressed to start the cycle,
an alert will sound.
Chime On/Off
••To activate or deactivate the button sounds,
press and hold Dual Zone and Energy Saver
simultaneously for three seconds. The error alert
sound cannot be turned off.
OPERATION 25
Cycles
Download Cycle
Use a dedicated cycle downloadable via Wi-Fi or
NFC.
Auto
NOTE
••Only the cycle code for the current Download cycle
appears on the appliance. See the smartphone app
for cycle codes, names, and more information about
the available cycles.
This cycle senses the soil amount and soil toughness
and is optimized to achieve the best cleaning.
Heavy
This cycle is for heavily soiled dishes and dishes with
hardened on soil. The Heavy cycle defaults to the
strongest spray intensity and uses it to wash heavily
soiled dishes.
••This cycle has the added power of steam.
Delicate
Use this cycle to clean delicate items such as fine
china and stemware.
-Default Cycle : P1. Pots & Pans
Rinse
This cycle is a quick rinse for dishes that will not be
washed immediately. The cycle rinses dishes that
have excess soil to soften dried on residue. Rinsing
the dishes helps prevent odors in the dishwasher. No
detergent should be used.
••This cycle does not have drying.
••Press and hold Normal for three seconds to
activate.
••This cycle has the added power of steam.
Express
Refresh
This cycle freshens up and warms dishes that have
been unused for a long time.
••Do not use detergent when using this cycle.
This cycle will quickly clean lightly soiled dishes.
(Time : 33 minutes)
••This cycle does not have drying. Select the Extra
Dry and Night Dry option or another cycle for better
drying.
••Press and hold Turbo for three seconds to activate.
Normal
This cycle is for moderately soiled, everyday loads.
Select the Night Dry option if leaving dishes
overnight. Press and hold Extra Dry for three
seconds to activate Night Dry.
••After the cycle ends, the fan runs for an hour to help
vent the warm, moist air in the tub. You can stop the
fan by opening the door after the cycle ends.
Turbo
This cycle will clean heavily soiled dishes in an hour
using slightly more energy and water.
••This cycle does not have drying. Select the Extra
Dry and Night Dry option or another cycle for better
drying.
ENGLISH
Select your desired cycle.
26 OPERATION
Options
High Temp
Select the desired cycle button and then select the
options for that cycle.
Raises the main wash temperature to improve
cleaning.
Dual Zone
Extra Dry
This option automatically sets the spray intensity to
soft for the upper spray arm and strong for the lower
spray arm. Place heavily soiled dishes like plates and
bowls in the lower rack and lightly soiled dishes like
cups and small plates in the upper rack to get the
best results.
Half Load
This option washes intensively by selecting the upper
or lower racks. For small loads, use just the upper
or lower rack to save energy and time. By pressing
the Half Load button, the settings
,
and the
cancellation of the Half Load option are available.
Energy Saver
This option saves energy by reducing the wash
and rinse temperatures. Wash time is increased to
maintain wash performance. Do not use this cycle
with heavily soiled dishes.
Steam
This option adds steam at the start of the cycle to
improve wash performance.
Select the Extra Dry option for better drying
performance. This option adds extra drying time to
the cycle and raises the heated rinse temperature.
••When the rinse aid is empty, the Extra Dry option is
selected automatically.
Night Dry
Dishes are often left in the dishwasher overnight after
the cycle ends. This can result in the steam inside
the tub condensing on dishes, leaving them wet. The
Night Dry option runs the ventilation fan periodically
to help vent the steam from the tub.
••Press and hold Extra Dry for three seconds to
activate.
••The Night Dry option is selected by default on all
cycles for which it is available, except the Normal
cycle.
••To add the Night Dry option to the Normal cycle,
press and hold Extra Dry for 3 seconds
Delay Start
The Delay Start feature delays the start of a selected
cycle. Each time the Delay Start button is pressed,
the delay time increases by an hour. The delay
time can be set from 1 to 12 hours, in one-hour
increments.
OPERATION 27
Cycle/Option Guide
The cycle guide below shows the available options for each cycle.
Auto
Heavy
Soil Level
all levels
heavy
light
13.825.0 L
26.932.0 L
19.724.8 L
3.66.6 gal
7.18.4 gal
5.26.6 gal
2.1 gal
89 - 217
140 - 224
95 - 153
59 - 79
*Water Usage
**Wash Time with
Options (Mins.)
Delicate Refresh
Machine
Clean
Normal
Turbo
Express
Rinse
light
all levels
heavy
light
light
7.8 L
9.225.9 L
27.5 L
20.4 L
6.8 L
12.3 L
2.46.8 gal
7.3 gal
5.4 gal
1.8 gal
3.2 gal
98 - 215
59 - 121
34 - 103
12
82
Dual
Zone
Half
Load
***Energy
Saver
Available
Options
High
Temp
Steam
Extra
Dry
Night
Dry
Delay
Start
* Actual water consumption will vary depending on soil level and hardness of water.
** The actual running time and cycle time displayed may change depending on options chosen, soil level, water
temperature, and hardness of water. Therefore, display time and actual running time can be different.
*** Energy Saver cannot be used at the same time as Extra Dry or High Temp.
: Extra drying time only, no added high-temperature rinse.
: ON by default.
NOTE
••Options are not available for Download Cycle.
ENGLISH
Cycle
28 OPERATION
Loading the Dishwasher
Loading the Lower Rack
The extra tall tub allows loading of dishes, pans, or
other utensils up to 14" high.
Loading 10 Place Settings
For effective washing performance, always follow the
following instructions.
••Remove large particles of food debris from plates
including bones etc. before loading.
••Items with burnt on food should be soaked prior to
loading in the dishwasher.
••Deep pots or dishes should be placed upside down.
••Make sure that all items do not touch each other.
Loading 12 Place Settings
Non-Dishwasher Safe Items
The combination of high water temperature and
dishwasher detergents may damage certain items.
Do not wash the following items in the dishwasher.
••Copper or anodised aluminium
••Hand painted silver or gold leaf crockery
••Wood or bone handled utensils
••Iron or non rust proof utensils
••Plastic items which are not dishwasher safe
••Expensive ware such as silver and dishes with
golden rings
••Fragile item such as crystal glasses
CAUTION
••Do not place pots or pans with plastic handles
in the appliance as the handles may deteriorate
due to the heat and detergent.
••Water proof or long lasting lipstick smudges on
glasses may not be removed during the wash.
Lower Rack Loading Tips:
••Plates should be positioned upright and facing the
center of the rack and pots, pans and large dishes
must be turned upside down.
••Load dinner plates, dishes, soup bowls etc.
between the tines.
••Load cookie sheets, cake pans and other large
items on the sides or back of the rack. Loading
these items in the front of the dishwasher can
prevent the water spray from reaching the detergent
dispenser.
••Make sure that pot handles and other large items do
not stop the rotation of the spray arms.
••The lower rack should not be used for small items
such as cups, wine glasses, or small plates. These
items should be loaded in the upper rack.
••Make sure that large items do not interfere with the
rotation of the spray arms, and do not prevent the
detergent dispenser from opening.
OPERATION 29
Folding Down the Lower Tines
Loading Pots & Bowls
Fold tines down to fit larger dishes; pull tines back up
to fit smaller dishes.
ENGLISH
Case 1
Case 2
NOTE
••The silverware basket ships installed at the back
of the bottom rack. For best performance, install it
along the right side as shown.
Loading Dishes & Pots
30 OPERATION
Loading the Silverware
Basket
The silverware basket has separators to avoid
scratching and tarnishing of delicate silverware.
Loading 10 Place Settings
1
5
4 3
5
4
5
4 3
5
4
5
4
2
2
2
6 2
3
2
2
2
6
2
3 4 6 5
5
4
3 4
5
1
5
4
2 4
5
Silverware Loading Tips:
••For best cleaning results, use the top separators in
the basket when loading silverware. The separators
will prevent nesting of silverware.
••Load sharp items, such as knives, pointing down.
••When unloading the dishwasher, it is best to start
with the silverware basket. Doing so will prevent
water droplets from falling on your silverware from
the upper rack.
WARNING
••Be careful when loading and unloading sharp
items. Load sharp knives with the handles up to
reduce the risk of personal injury.
Loading 12 Place Settings
5
4
3
4
4
1 5 5
4
4
1 5
6
2
2 2
3
2
2
2 2 6
4 6 5
4
4
5 5 1
2 4 4 5 1
3
OPERATION 31
Loading the Upper Rack
Loading 10 Place Settings
Upper Rack Loading Tips:
••To avoid chipping, do not let stemware touch other
items.
••Place items so that the open end faces down for
cleaning and drying.
••Do not stack items on top of each other.
••Use the upper rack for small or delicate items
such as small plates, cups, saucers, glasses, and
dishwasher-safe plastic items.
••Cups, glasses, and bowls must be positioned
upside down.
••Extra cups or cooking utensils can be laid on
the fold down cup racks, which may also provide
support for long-stemmed glasses.
Loading 12 Place Settings
••Make sure items do not interfere with the rotation of
the spray arms above and below the upper rack.
••When loading larger items in the upper rack, such
as wine glasses or taller cups, it may be necessary
to remove the cutlery rack if one is present.
Loading the Cup Rack (On Some
Models)
Some models have cup racks that provide support for
long-stemmed glasses.
The cup racks can be folded up out of the way for tall
glasses.
ENGLISH
••Place cups and glasses in the rows between the
rack tines. Placing them over the rack tines can lead
to breakage and water spots.
32 OPERATION
Removing and Replacing Cup Racks
(On Some Models)
The left and right cup racks are interchangeable and
can be removed.
1
Slide cup rack down into its closed position.
2
Locate assembly slot on cup rack and firmly pop
rack off support bar on that side.
•The rack on the left pops free at the back. The
rack on the right pops free at the front.
Assembly slot
3
Slide cup rack off support bar on opposite side.
4
Reverse instructions to replace cup rack.
Folding Down the Upper Tines
Fold tines down to fit larger dishes; pull tines back up
to fit smaller dishes.
Loading Dishes & Pots
OPERATION 33
Height Adjustable Upper Rack
There are three available positions for adjusting the
height of the upper rack to create more space.
3
2
1
3
2
1
WARNING
••Before adjusting, ensure the rack is empty of all
dishes. Otherwise dishes may get damaged or
you may get injured.
NOTE
••Raise the upper rack without pushing the buttons
on each side. Pushing the buttons when raising the
rack will prevent the rack from locking into position.
••To set the rack to the middle position, it may be
easier to lower the rack all the way down and then
raise each side of the rack individually until it clicks
into place.
••Before pushing the upper rack into the dishwasher,
ensure the rack height is the same on both sides.
If the height is not the same on both sides, the
dishwasher door will not shut and the upper spray
arm will not connect to the water inlet.
Lowering the Rack:
Hold the rack at the center of each side to support its
weight. Then, push the button on each side to release
the rack and lower it to the lower position.
••There is a 24 5/8 inches (56 mm) gain in height when
the upper rack is moved to the lower position.
••After adjusting the rack levels, check that the spray
arms are free to rotate.
••With the lower position of the upper rack, check if
the bottom part of upper rack including spray arm is
not disturbing items on the lower rack.
Raising the Rack:
Lift the rack at the center of each side until the
rack locks into place in the upper position. It is not
necessary to lift the lock levers to raise the rack.
••When the upper rack is in the lower position, push
in the upper rack first, and the lower rack later.
••Pull out the lower rack first, and the upper rack later.
••Raise the upper rack without pushing the buttons
on each side. Pushing the buttons when raising the
rack will prevent the rack from locking into position.
••To set the rack to the middle position, it may be
easier to lower the rack all the way down and then
raise each side of the rack individually until it clicks
into place.
ENGLISH
The upper rack adjusts up and down. Raise the
upper rack to allow items up to 14" tall in the lower
rack. Lower the upper rack to allow dishes up to 12"
tall in the upper rack. The dishwasher ships with the
upper rack raised.
34 OPERATION
Removing the Snap-In Gliding Upper
Rack
These instructions are for models with snap-in rack
supports rather than wheeled rack supports.
CAUTION
••The snap-in upper rack should only be removed
for servicing. If you need to remove the rack,
wear gloves and handle the screwdriver carefully
to avoid personal injury or damage to the
dishwasher.
1
Pull the upper rack out until it stops. Remove
any contents from the rack.
2
To remove the front rack supports from the rails,
push the front hooks open with a flat-blade
screwdriver while pulling the front of the rack up
to snap the front rack support out of the hooks.
Repeat to snap the front support out on the
opposite side.
3
To remove the back rack supports from the rails,
hold a side rail with one hand, lift the front of the
rack, and firmly push the rack back to snap the
support out of the hooks in the rear. Repeat on
the opposite side.
4
To replace the rack, place the back rack
supports behind the rear hooks and pull the rack
forward to snap the supports into the hooks.
Then align the front rack supports with the front
hooks and push the front of the rack down to
snap the supports into the front hooks.
Loading the Cutlery Rack (On
Some Models)
The cutlery rack is best suited for flatware and most
cooking or serving utensils. It can also fit small prep
bowls and lids. The separators on the cutlery racks
help keep flatware separated to avoid damage and
improve cleaning.
NOTE
••For best cleaning performance, place flatware in the
silverware baskets. Heavily soiled utensils or items
with baked on foods should be placed in the middle
rack or spoon basket for best performance.
Loading 10 Place Settings
OPERATION 35
Height Adjustable Tray (On Some
Models)
Removing the Cutlery Rack
The entire cutlery rack can be removed if more space
is needed on the upper rack for larger items.
Always remove the cutlery from the rack before
removing the rack.
Pull the rack out to the end of the rails. Then, lift the
front of the rack so that the rollers clear the stop on
the end of the rail. The rack can now be slid forward
and removed from the rails.
WARNING
••Be careful when loading and unloading items
with sharp edges. Load sharp knives with the
blade down to reduce the risk of injury.
ENGLISH
The tray on the left side can be adjusted to a high
or low position to accommodate utensils or cutlery of
different sizes. Remove dishes before adjusting the
tray. Adjust the tray by sliding the lever.
36 OPERATION
Adding Cleaning Agents
Adding Detergent to the Dispenser
••Remove the label on the dispenser prior to running
the dishwasher for the first time.
••The amount of detergent needed depends on the
cycle, load size, and soil level of dishes.
••Put detergent into the detergent compartment
before starting any cycle, except the Rinse cycle.
1
Push the button on the dispenser lid to open the
cover.
WARNING
••Dishwasher detergent and rinse aid contain
chemical components, like all other household
detergent. So, they must be kept out of the reach
of children.
CAUTION
••Use only detergent intended for dishwashers.
Incorrect detergent may cause the dishwasher to
fill with suds during operation. Excess suds may
reduce wash performance and may cause the
dishwasher to leak.
••To avoid damaging the dispenser, do not pull up
on the dispenser to close the dishwasher door.
2
Add dishwashing detergent to the main wash
compartment until the level is between the lines
marked 15 and 25.
•Fill to over the 25 line for hard water or heavily
soiled loads.
•Fill to the 15 line for soft water or lightly soiled
loads.
25
15
3
Push the detergent lid to slide the lid closed until
it clicks.
NOTE
••After completion of the wash program, check
whether the detergent was completely washed out.
••Some dishwasher detergent tablets may become
stuck in the dispenser due to their excessive size.
Tablets can be placed onto the base of the wash tub
next to the filter before starting the cycle.
••Too much detergent can leave a film on dishes
and in the dishwasher, resulting in poor wash
performance.
••If dishwasher detergent tablets are used without
liquid rinse aid, the dishes and dishwasher interior
will have excessive moisture. Select the Extra Dry
option for better drying performance.
••Using liquid rinse aid improves drying performance
by allowing water to drain off of dishes after final
rinse.
4
If a prewash is desired, fill the recessed prewash
compartment area on the lid with detergent.
••Do not use detergent tablets for shorter wash
cycles. The tablet may not dissolve completely,
causing detergent residue on dishes and inefficient
cleaning.
••Using a wash booster helps remove spots, residue,
and the white film caused by hard water. It does not
help remove excess detergent residue.
OPERATION 37
Rinse Aid Dispenser Adjustment
The Rinse Aid indicator appears in the display when
more rinse aid is needed.
The dispenser has five adjustment levels. The
dishwasher is programmed at the factory for a rinse
aid dispenser level of 2. This can be checked and
altered by using the buttons on the control panel.
The use of rinse aid is recommended to prevent
water spots on dishes and to enhance drying
performance.
1
2
Open the rinse aid lid by lifting up the flap.
Add a liquid rinse aid to the maximum fill level.
The rinse aid should be settled in the dispenser
while filling, or air bubbles may result in poor
drying performance. Avoid overfilling the
dispenser.
1
Ensure the appliance is off.
2
Press Dual Zone and Power simultaneously to
check the current setting.
3
Press Delay Start to change the rinse aid
dispenser setting. Each press of the button
changes the setting one step from L0 to L4.
4
Once the desired rinse aid dispenser setting is
selected, press Start to save.
NOTE
••Adjust the setting higher if you have hard water and
notice calcium buildup on your dishes.
••Setting the rinse aid control too low will contribute
to spotting and streaking on dishes and poor drying
performance.
••Setting the control too high can cause foaming,
which will cause poor wash performance.
3
Close the lid to lock the dispenser. Rinse aid is
dispensed automatically during the final rinse
cycle.
Refilling the Rinse Aid
How often the dispenser needs to be refilled depends
on how often dishes are washed and the rinse aid
setting used.
icon flashes when more rinse aid
••The Rinse Aid
is needed, unless the rinse aid dispenser setting is
set to L0.
NOTE
••Only use liquid rinse aid in the dishwasher.
••Do not overfill the rinse aid dispenser.
••Wipe off any spilled rinse aid around the dispenser.
ENGLISH
Adding Rinse Aid to the Dispenser
38 SMART FUNCTIONS
SMART FUNCTIONS
LG SmartThinQ Application
The LG SmartThinQ application allows you to
communicate with the appliance using a smartphone.
Things to check before using LG
SmartThinQ
••For appliances with the
1
2
or
logo
Check the distance between the appliance and
the wireless router (Wi-Fi network).
•• If the distance between the appliance and the
wireless router is too far, the signal strength
becomes weak. It may take a long time to
register or installation may fail.
Turn off the Mobile data or Cellular Data on
your smartphone.
•• For iPhones, turn data off by going to
Settings → Cellular → Cellular Data.
NOTE
••To verify the Wi-Fi connection, check that Wi-Fi
icon on the control panel is lit.
••The appliance supports 2.4 GHz Wi-Fi networks
only. To check your network frequency, contact your
Internet service provider or refer to your wireless
router manual.
••LG SmartThinQ is not responsible for any network
connection problems or any faults, malfunctions, or
errors caused by network connection.
••The surrounding wireless environment can make
the wireless network service run slowly.
••If the appliance is having trouble connecting to the
Wi-Fi network, it may be too far from the router.
Purchase a Wi-Fi repeater (range extender) to
improve the Wi-Fi signal strength.
••The network connection may not work properly
depending on the internet service provider.
••The Wi-Fi connection may not connect or may
be interrupted because of the home network
environment.
••The appliance cannot be registered due to problems
with the wireless signal transmission. Unplug the
appliance and wait about a minute before trying
again.
••If the firewall on your wireless router is enabled,
disable the firewall or add an exception to it.
••The wireless network name (SSID) should be a
combination of English letters and numbers. (Do not
use special characters.)
3
Connect your smartphone to the wireless
router.
••Smartphone user interface (UI) may vary
dependingon the mobile operating system (OS) and
themanufacturer.
••If the security protocol of the router is set to WEP,
you may fail to set up the network. Please change it
to other security protocols (WPA2 is recommended)
and register the product again.
SMART FUNCTIONS 39
Installing LG SmartThinQ Application
NOTE
••If you choose the simple login to access the LG
SmartThinQ application, you must go through
the appliance registration process each time you
change your smartphone or reinstall the application.
LG SmartThinQ Application Features
••For appliances with the
or
logo
Monitoring
Check the current status, cycle, options, running
time and cycle end time for the appliance on a single
screen.
Download Cycle
Download new and special cycles that are not
included in the basic cycles on the appliance.
Appliances that have been successfully registered
can download a variety of specialty cycles specific to
the appliance.
Only one cycle can be stored on the appliance at a
time.
Once cycle download is completed in the appliance,
the appliance keeps the downloaded cycle until a
new cycle is downloaded.
Machine Clean Coach
This function shows how many cycles remain before
It is time to run the Machine Clean cycle.
Smart Diagnosis™
This function provides useful information for
diagnosing and solving issues with the appliance
based on the pattern of use.
Settings
Set the Rinse Aid Dispenser Level, Machine Clean
Reminder, Chime On/Off and Signal Light.
When the cycle is complete or the appliance has
problems, you have the option of receiving push
notifications on a smart phone.
Push Alerts
Turn on the Push Alerts to receive appliance status
notifications.
The notifications are triggered even if the LG
SmartThinQ application is off.
••This information is current at the time of publication.
The application is subject to change for product
improvement purposes without notice to users.
ENGLISH
Search for the LG SmartThinQ application from the
Google Play Store or Apple App Store on a smart
phone. Follow instructions to download and install the
application.
NOTE
••If you change your wireless router, your Internet
service provider or your password after registering
the appliance, please delete it from the LG
SmartThinQ Settings → Edit Product and register
again.
40 SMART FUNCTIONS
Wireless LAN Module Specifications
Model
LCW-003
Frequency
Range
2412 to 2462 MHz
IEEE 802.11 b : 17.56 dBm
Output Power
(Max)
IEEE 802.11 g : 25.53 dBm
IEEE 802.11 n : 25.29 dBm
FCC Notice
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment
off and on, the user is encouraged to try to correct
the interference by one or more of the following
measures:
••Reorient or relocate the receiving antenna.
••Increase the separation between the equipment and
the receiver.
••Connect the equipment to an outlet on a circuit
different from that to which the receiver is
connected.
••Consult the dealer or an experienced radio/TV
technician for help.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
FCC RF Radiation Exposure Statement
This equipment complies with FCC radiation
exposure limits set forth for an uncontrolled
environment. This transmitter must not be co-located
or operating in conjunction with any other antenna or
transmitter.
This equipment should be installed and operated with
a minimum distance of 20 cm (7.8 inches) between
the antenna and your body. Users must follow the
specific operating instructions for satisfying RF
exposure compliance.
Industry Canada Statement (For transmitter
module contained in this product)
This device complies with Industry Canada’s
applicable licence-exempt RSSs. Operation is subject
to the following two conditions:
1) This device may not cause interference; and
2) This device must accept any interference,
including interference that may cause undesired
operation of the device.
IC Radiation Exposure Statement
This equipment complies with IC radiation exposure
limits set forth for an uncontrolled environment.
This equipment should be installed and operated with
a minimum distance of 20 cm (7.8 inches) between
the antenna and your body.
NOTE
••THE MANUFACTURER IS NOT RESPONSIBLE
FOR ANY RADIO OR TV INTERFERENCE
CAUSED BY UNAUTHORIZED MODIFICATIONS
TO THIS EQUIPMENT. SUCH MODIFICATIONS
COULD VOID THE USER’S AUTHORITY TO
OPERATE THE EQUIPMENT.
1) This device may not cause harmful interference
and
2) This device must accept any interference received,
including interference that may cause undesired
operation of the device.
Any changes or modifications in construction of this
device which are not expressly approved by the party
responsible for compliance could void the user’s
authority to operate the equipment.
Open Source Software Notice
Information
To obtain the source code under GPL, LGPL, MPL,
and other open source licenses, that is contained in
this product, please visit http://opensource.lge.com.
In addition to the source code, all referred license
terms, warranty disclaimers and copyright notices are
available for download.
LG Electronics will also provide open source code
to you on CD-ROM for a charge covering the cost
of performing such distribution (such as the cost of
media, shipping, and handling) upon email request
to opensource@lge.com. This offer is valid for three
(3) years from the date on which you purchased the
product.
SMART FUNCTIONS 41
Smart Diagnosis™ Function
Smart Diagnosis™ through the
Customer Information Center
••For appliances with the
or
logo
This gives you the capability of speaking directly to
our trained specialists. The specialist records the
data transmitted from the appliance and uses it to
analyze the issue, providing a fast and effective
diagnosis.
Call the LG Electronics Customer Information
Center at:
1
(LG U.S.A.) 1-800-243-0000
(LG Canada) 1-888-542-2623
2
When instructed to do so by the call center,
place the mouthpiece of the phone close to the
Smart Diagnosis™ icon. Do not press any other
buttons.
3
Press and hold Download Cycle until a
countdown displays on the appliance.
4
Keep the phone in place until the tone
transmission has finished.
5
Once the countdown is over and the tones have
stopped, resume your conversation with the call
center agent, who will then be able to assist you
using the information transmitted for analysis.
NOTE
••Smart Diagnosis™ cannot be activated unless
the appliance can be turned on using the Power
button. If the appliance cannot be turned on,
troubleshooting must be done without using Smart
Diagnosis™.
••For best results, do not move the phone while the
tones are being transmitted.
••If the call center agent is not able to get an accurate
recording of the data, you may be asked to try
again.
••The Smart Diagnosis™ function depends on the
local call quality.
••Bad call quality may result in poor data transmission
from your phone to the call center, which could
cause Smart Diagnosis™ to malfunction.
••For appliances with the
or
logo
Use the Smart Diagnosis feature in the SmartThinQ
application for help diagnosing issues with the
appliance without the assistance of the LG Customer
Information Center.
Follow the instructions in the SmartThinQ application
to perform a Smart Diagnosis using your smartphone.
NOTE
••Smart Diagnosis™ cannot be activated unless
the appliance can be turned on using the Power
button. If the appliance cannot be turned on,
troubleshooting must be done without using Smart
Diagnosis™.
ENGLISH
Should you experience any problems with the
appliance, it has the capability of transmitting data
via your telephone to the LG Customer Information
Center. NFC or Wi-Fi equipped models can also
transmit data to a smartphone using the LG
SmartThinQ application.
SmartThinQ Smart Diagnosis™
42 MAINTENANCE
MAINTENANCE
To maintain performance and prevent trouble, it is
important to check the outside and inside of the
dishwasher, including filters and spray arms, at
regular intervals.
WARNING
••When cleaning the outside and inside of the
dishwasher, do not use benzene or thinner.
Otherwise, it may cause fire or explosion.
••To prevent injury during care and maintenance or
cleaning, wear gloves and/or protective clothing.
NOTE
••If you have not used the dishwasher for a long time,
refresh the inside by running the Machine Clean
cycle without detergent. When the cycle is finished,
clean the inside and outside of the dishwasher
according to the Maintenance instructions.
Cleaning the Exterior
••In most cases, the exterior of the dishwasher can be
cleaned with a soft damp cloth or sponge, then dried
with a soft cloth. If the dishwasher has a stainless
steel exterior, use a stainless steel cleaner.
Cleaning the Interior
••Clean the interior of the dishwasher periodically with
a soft, damp cloth or sponge to remove food and
dirt particles.
••To remove white spots and odor from inside the
dishwasher, run an empty cycle, without detergent,
with one cup of white vinegar in a dishwasher safe
glass or bowl placed on the upper rack. (Vinegar is
an acid and with constant use it could damage the
appliance.)
Seasonal Maintenance and
Storage
••If you will be absent for an extended period of time
during warmer months, close the water valve and
disconnect the power supply line, or turn off the
circuit breaker. Clean the filter, tub and dispenser to
prevent odor.
••If you will be absent for an extended period of time
during colder months and there is a possibility of
freezing temperatures, winterize the water supply
lines and the dishwasher itself. Winterization must
be performed by qualified service personnel.
MAINTENANCE 43
Clogged Drain Air Gap or
In-Sink Disposal
Cleaning the Air Gap
1
Turn off the dishwasher.
2
Remove the air gap cover and the plastic cap
underneath it.
3
Clean out any debris with a toothpick or brush.
4
Replace the plastic cap and air gap cover.
NOTE
••The drain air gap and disposal are external
plumbing devices that are not part of the
dishwasher.
••The warranty provided with the dishwasher does
not cover service costs directly associated with the
cleaning or repair of the external drain air gap and
disposal.
ENGLISH
Check the drain air gap or in-sink disposal if the
dishwasher is not draining well.
44 MAINTENANCE
Cleaning the Filters
the lower rack and position the bottom
1 Remove
spray arm so a wider vee is open to the front.
2
WARNING
••Be cautious of sharp edges when handling the
stainless steel filter.
Turn the inner filter counter-clockwise and take
out the assembled inner filter and stainless steel
filter.
CAUTION
••Remove food residue caught in filters to prevent
the build up of odor-causing bacteria and
possible drainage problems.
3
Clean the filters with a soft brush under running
water. Reassemble the filters before reinstalling
them.
NOTE
••For best wash performance, clean the filter after
each load. If food debris remains in the filter, it may
cause an odor.
••In areas with hard water, clean the filter at least
once a month with a soft brush.
••Clean the filters using non-abrasive materials and
warm running water.
••Make sure the filter is assembled correctly before
starting a cycle. When assembling, rotate it firmly
until it clicks.
4
To replace the assembled filters, position the
spray arm so the wider vee is toward the front.
Fit the filters back into the filter holder and
secure them by turning the inner filter clockwise
until it clicks into place.
Recommended Filter Cleaning Schedule
Number of
Loads Per Week
If you wash
dishes before
loading
If you scrape and
rinse dishes before
loading
If you only scrape
dishes before loading
If you do not scrape
or rinse dishes before
loading
1-3
Every 6 months
Once a year
Four times a year
Once a month
4-7
Every 6 months
Once a year
Four times a year
8-12
Every 6 months
Every 6 months
Every 1.5 months
Every week
13-14
Every 6 months
Every 6 mont
Every 1.5 months
Twice a week
Twice a month
(every 15 days)
MAINTENANCE 45
Cleaning the Spray Arms
It is recommended that the spray arms be cleaned
once every two weeks.
Remove food particles by rinsing or shaking the
spray arm.
4
If any food residue blocks the spray arm holes,
remove it with a pin or any sharp tool.
5
After removing the food residue, clean the spray
arms holes under running water.
6
After cleaning the upper spray arm, press it
up into place. Turn the nut 1/8 turn clockwise to
make sure that the nut locks back into place.
7
After assembly, check whether the spray arms
rotate freely.
Cleaning the Lower Spray Arm
1
Make sure that the water jet holes are not
blocked by food particles.
2
If any food residue blocks the spray arm holes,
remove it with a pin or any sharp tool.
CAUTION
••To avoid breaking the rolling spray arm sections,
do not pull or manually rotate them.
Cleaning the Upper Spray Arm
1
Pull the upper rack forward. Make sure that the
water jet holes are not blocked by food particles.
2
When cleaning is necessary, remove the upper
spray arm by turning the nut on the bottom of
the spray arm 1/8 turn counter-clockwise and
pulling down.
ENGLISH
If the spray arm holes are blocked by any food
residue, dishes may not be cleaned well due to
improper water spray.
3
46 TROUBLESHOOTING
TROUBLESHOOTING
FAQs: Frequently Asked Questions
Q:
Does this dishwasher require a rinse aid to be used?
A:
Rinse aid is strongly recommended to enhance the drying performance of the dishwasher. In order to
be more energy efficient, the hybrid drying system does not use a heating element to assist in drying,
so a rinse aid plays an integral role in the drying process. If a rinse aid is not used, water may remain
on the dishes and the tub. Rinse aid helps to ensure that the majority of the water has been sheeted
off of the dishes at the end of the rinse and that the load is ready for the dry cycle.
Q:
What can be done if my dishes have a cloudy, white film on them after a wash?
A:
The cloudy film is usually caused by minerals in the water reacting with the dishwasher detergent.
First, be certain not to use too much detergent. Refer to Adding Detergent to the Dispenser section
for recommended detergent amounts. Add an extra rinse to the cycle. LG Dishwashers use less
water than traditional dishwashers, so adding an extra rinse aids in rinsing the film away. If the water
supply is hard, it may be necessary to add a performance booster that addresses the hard water
condition.
Q:
How do I remove white film on the tub?
A:
Measure 3 tbsp. (40 g) of citric acid powder and use it to fill the main detergent compartment. Run a
Machine Clean cycle. Do not use detergent.
Q:
What steps can I take to improve drying results?
A:
Drying performance is directly affected by the amount of heat that remains in the tub after the
heated rinse is performed. If your dishwasher is far away from your home’s hot water heater, it may
be necessary to run the hot water tap in the sink before starting a wash cycle, to ensure that cool
water is purged from the hot water lines. This will ensure your dishwasher has a consistent supply
of hot water from start to finish. Using the High Temp setting also aids in keeping the inner drum
temperature and dishes hotter before drying begins.
LG dishwashers are designed to be used in conjunction with a rinse aid. Using a rinse aid will
maximize the amount of water that has already been sheeted away from the dishes before the dry
cycle begins. If a rinse aid is used and the performance still needs a boost, adjust the amount of
rinse aid used. 2 is the default setting, but if necessary set the level to 3 so more rinse aid is used.
Water tends to bead rather than sheet off plastic and nonstick surfaces, making them more difficult
to dry. If washing plastic items in a Normal cycle, select the Extra Dry or Night Dry option or both for
better drying results. When the rinse aid is empty, the Extra Dry option is selected automatically.
Allow the dishwasher to completely finish the dry cycle before opening the door. If the door is opened
in the middle of the dry cycle, the heat that is necessary for the hybrid dry system to work will
escape. This will cause all of the dishes inside to remain wet once the cycle finishes.
TROUBLESHOOTING 47
What is the hybrid drying system?
A:
The dishwasher does not rely on a heating element for the drying process; instead, it relies on the
heat that is retained by the dishes and the tub during the wash and rinse cycles to turn the moisture
in the tub into humidity.
Warm, moist air in the dishwasher is then pulled into a condensing duct in the door by a fan. The air
then cools, which causes the humidity to condense. Room temperature air is also drawn into the duct
to help the air cool down faster. When this moisture condenses into a liquid, it is drained out.
NOTE
••Rinse aid is required to enhance the drying performance. If no rinse aid is used, water may remain
on the dishes and the tub.
Q:
Why am I hearing a whistling sound from the dishwasher?
A:
It is important to determine the duration of the noise and when it happens (what part of the cycle).
When water is drawn into the dishwasher, a whistling noise can be heard. This is normal. If the water
pressure is too high, it will be louder, so it may be necessary to adjust the water valve to lower the
pressure if the noise is too loud.
Q:
What kinds of dishes can be placed in the dishwasher?
A:
Ensure that the dishes you place in the dishwasher are dishwasher safe. Plastic dishware will not
dry as effectively as glass and metal dishware. Plastic items do not retain heat as well as glass and
metal dishware. Plastic cups and dishes may require some hand drying before being put away at the
end of the cycle.
Q:
Can I perform a drain only cycle?
A:
To drain standing water, press and hold Start for three seconds until the cycle stops. Once the
dishwasher finishes draining, the power turns off.
Q:
A:
Why does my dishwasher continuously chime if I open the door during a cycle or right after
the cycle has finished?
This is normal. The dishwasher is letting you know that the interior temperatures of the unit are hot
and to use caution when placing your hands inside. Once the unit has cooled down, the chiming will
stop.
ENGLISH
Q:
48 TROUBLESHOOTING
Q:
What is Control Lock and how is it activated?
A:
Control Lock is a feature that prevents the controls from being changed during the cycle. It does
not prevent the door from being opened or the unit from being powered off. To activate or deactivate,
press and hold Half Load and Energy Saver simultaneously for three seconds.
Q:
Can I add an extension to the drain hose?
A:
If an extension drain hose is required, use 5/8" or 7/8" inside diameter, 2-3 ft. length hose and a coupler
for connecting the two hose ends.
Q:
An LED is blinking, the machine is chiming, and the dishwasher won't start. What is wrong
with the dishwasher?
A:
This is a safety feature. The door must be closed within four seconds of pressing the Start button.
If the door is not closed within four seconds, an LED flashes, an audible alert sounds, and the
dishwasher does not operate. To start the dishwasher, open the door and either close the door and
press Start (front controls) or press Start and close the door within four seconds (top controls).
Q:
Before loading dishes, should I pre-rinse dishes?
A:
No, you don't need to pre-rinse the dishes before loading especially if using the Normal and Auto
cycles. The dishwasher washes dishes clean without pre-rinsing.
User Support Videos
For further assistance, there are videos and tutorials available
through the LG.com website.
1
On the www.lg.com/us home page, click on the Support menu
tab to bring up the menu selections. Select Video Tutorials.
2
Select a product category and then pick a topic or search a
keyword.
Scan this QR code to quickly access the
video search page on the LG website.
TROUBLESHOOTING 49
Before Calling for Service
Problem
Possible Cause
Solutions
Start button is not pressed.
••Press the Start button.
Door is not completely closed.
••Make sure that the door is
completely closed and latched.
Power supply or power supply line
is not connected.
••Connect the power supply or power
supply line properly.
Fuse is blown or circuit breaker
tripped.
••Replace the fuse or reset the circuit
breaker.
Control Lock is activated.
••Deactivate Control Lock.
Dishwasher is connected to cold
water.
••Check the water supply connection
or water heater setting. (Heating
cold water takes longer.)
The previous cycle was stopped
before completion and residual
water remains in the dishwasher.
••Turn on the power, run the Cancel
cycle option to remove the residual
water, then run the Turbo cycle
using detergent but with the
dishwasher empty.
There is food in the bottom of the
unit or in the filter.
••Clean the filter and the interior
according to the Maintenance
section of the owner’s manual.
Unwashed dishes are left in the
unit for a long time.
••Cycle with one cup of white vinegar
in a dishwasher safe glass or bowl
placed on the upper rack. (Vinegar
is an acid, and with constant use it
could damage your appliance.)
Drain hose is kinked or clogged.
••Adjust hose or clear blockage.
Improper cycle selection.
••Select correct cycle based on soil
level and type of dishware being
washed.
Water temperature is too low.
••Check water supply connection or
water heater setting.
Dishwashing detergent was not
used.
••Use recommended detergent.
Low inlet water pressure.
••Water pressure should be between
20 and 80 psi.
Water jet holes on spray arms
blocked.
••Clean the spray arms.
Improper loading of dishes.
••Make sure dishes do not block
spray arm rotation or interfere with
detergent dispenser.
Filters are clogged.
••Clean filters.
Cloudiness on glassware.
Combination of excessive
detergent and hard water.
••Use less detergent and use a rinse
aid to minimize the problem.
Black or gray marks on dishes.
Aluminum items rubbing dishes
during cycle.
••Reposition the dishes.
Yellow or brown film on inside
surfaces of dishwasher.
Coffee or tea stains.
••Eliminate the stain by using a stain
removal product.
Dishwasher will not operate.
Dishwasher operates too long.
Odor
Water remains in tub after
completion of cycle.
Food soil remains on dishes.
ENGLISH
The appliance is equipped with an automatic error-monitoring system to detect and diagnose problems at an
early stage. If the appliance does not function properly or does not function at all, check the following before you
call for service.
50 TROUBLESHOOTING
Problem
Possible Cause
Low water temperature.
Overloading.
••Do not overload the dishwasher.
Improper loading.
••See the Operation section.
Insufficient water pressure.
••Water pressure should be between 20
and 80 psi.
Insufficient detergent.
••Add the recommended amount of
detergent. See the Operation section.
Rinse aid dispenser is empty.
••Refill rinse aid dispenser.
Hard water buildup in the tub.
••Remove all dishes, silverware and
silverware holder from dishwasher.
Only racks should remain in tub. For
best results, use citric acid powder (can
be found in canning sections of most
grocery stores or online). Measure 3
tablespoons (40 g) of citric acid powder.
Fill main wash compartment with
measured powder. If you cannot find
citric acid powder, pour approximately
one cup (200-300 mL) of white vinegar
into shallow bowl and place in upper
rack. Run Machine Clean cycle. Do not
use detergent.
Spots and filming on
dishes.
Noise
Solutions
••Water supply should be at least 120 °F
for best wash performance.
Some level of noise is normal during
operation.
••Detergent cover opening.
••Drain pump at the beginning of drain
cycle.
The dishwasher is not level.
••Adjust leveling feet.
Nozzle arm knocking against dishes.
••Reposition the dishes.
Dishes don’t dry.
Rinse agent dispenser empty.
••Check and refill the rinse agent
dispenser if empty.
Lamps do not illuminate.
Power is not connected.
••Connect power supply.
Spray arms do not rotate
smoothly.
Holes of spray arms are blocked by
food particles.
••Clean the holes of spray arms.
Upper rack is crooked.
Rack is poorly adjusted.
••See the Height Adjustable Upper Rack
section.
Dishwasher continuously
chimes when the door
is opened, during or
right after a cycle has
completed.
This is a safety measure. Contact with
escaping steam or the hot contents of
the dishwasher could result in injury.
••Close the door until the dishwasher and
dishes have cooled down. The chiming
will stop if the door is closed or the
interior temperature has cooled.
TROUBLESHOOTING 51
Problem
Solutions
••Button sounds can be turned off by
pressing and holding Half Load for three
seconds.
••The end of cycle chime and safety alert
sounds will still sound.
Door was opened during cycle.
••If the door is opened during a cycle,
the Start key must be pressed within 4
minutes or the machine turns off and all
settings are lost.
Dishwasher not leveled properly.
••Verify the unit is level from side to side
and from front to back. See leveling
instructions in the Installation section.
Wrong detergent used.
••If excessive sudsing is causing the leak,
allow the foam to subside for 24 hours
then clean the inside of the tub with milk.
The password for the Wi-Fi that you are
trying to connect to is incorrect.
••Find the Wi-Fi network connected
to your smartphone and remove it,
then register your appliance on LG
SmartThinQ.
Mobile data for your smartphone is
turned on.
••Turn off the Mobile data of your
smartphone and register the appliance
using the Wi-Fi network.
The wireless network name (SSID) is
set incorrectly.
••The wireless network name (SSID)
should be a combination of English
letters and numbers. (Do not use special
characters.)
The router frequency is not 2.4 GHz.
••Only a 2.4 GHz router frequency is
supported. Set the wireless router to
2.4 GHz and connect the appliance
tothe wireless router. To check the
router frequency, check with your
Internet service provider or the router
manufacturer.
The distance between the appliance
and the router is too far.
••If the distance between the appliance
and the router is too far, the signal may
be weak and the connection may not be
configured correctly. Move the location
of the router so that it is closer to the
appliance.
The Download cycle is selected.
••This is not an error code. This code
indicates the current Download cycle.
n:#, U:#, d:#, t# appearsin
display.
(# = a number)
Test mode is selected.
••This is not an error code. This code
is used when testing the dishwasher.
Power the unit off and on and the code
will disappear.
L0, L1, L2, L3 or L4
appears in display.
Rinse Aid Level setting mode is
selected.
••This is not an error code. This code
indicates the current rinse aid level. For
more information, refer to the Adding
Cleaning Agents section.
Control Lock is activated.
••This is not an error code. This code
indicates that the control lock is
activated. Press and hold Half Load and
Energy Saver simultaneously for three
seconds.
Dishwasher did not finish
cycle.
Leaking in front of unit
Your home appliance
and smartphone is not
connected to the Wi-Fi
network.
P1, P2, P3, or P4 appears
in display.
CL appears in display.
ENGLISH
Dishwasher chimes if
panel is touched during
operation.
Possible Cause
Bumping into or touching the control
panel during operation may result in a
disabled button sound. Only the Power,
Start, and Control Lock buttons are
enabled during operation to prevent
cycle settings from being changed
inadvertently.
52 TROUBLESHOOTING
Error Codes
Problem
Possible Cause
Water inlet problem.
Solutions
••Check for a clogged, kinked or frozen
water inlet hose.
••Check water supply.
Drainage Problem.
••Check for a clogged, kinked or frozen
water drain hose.
Air gap or disposal is clogged.
••Clean air gap or disposal.
Filters are clogged.
••Clean Filters.
Oversudsing caused by improper
detergent, such as liquid dish soap
••Do not use hand dishwashing liquids.
Only use detergents which are designed
for use in automatic dishwashers.
••To remove detergent residue in the tub,
pour approximately 4-8 oz(100~200 mℓ)
of milk into a shallow bowl, place it in the
upper rack and then run the appliance
on the Auto cycle.
Failure to level dishwasher.
••Make sure that the appliance is properly
leveled.
••Turn off the water supply to the
dishwasher and call an LG Electronics
Customer Information Center at 1-800243-0000 (U.S.A.) or 1-888-542-2623
(Canada).
Water leakage
••The dishwasher makes an alert sound
for 10 seconds, and runs the drain pump
intermittently. If power is turned off to
the machine, the machine powers back
on automatically until the AE error is
resolved.
Excessive Water supplied.
Heater circuit failure.
Thermistor failure.
Motor trouble
Vario motor trouble
••Please call an LG Electronics Customer
Information Center at 1-800-243-0000
(U.S.A.) 1-888-542-2623 (Canada).
LIMITED WARRANTY 53
LIMITED WARRANTY
ARBITRATION NOTICE: THIS LIMITED WARRANTY CONTAINS AN ARBITRATION PROVISION THAT
REQUIRES YOU AND LG TO RESOLVE DISPUTES BY BINDING ARBITRATION INSTEAD OF IN COURT,
UNLESS YOU CHOOSE TO OPT OUT. IN ARBITRATION, CLASS ACTIONS AND JURY TRIALS ARE NOT
PERMITTED. PLEASE SEE THE SECTION TITLED “PROCEDURE FOR RESOLVING DISPUTES” BELOW.
Should your LG Dishwasher fail due to a defect in materials or workmanship under normal home use, during the
warranty period set forth below, LG will at its option repair or replace the product. This limited warranty is valid
only to the original retail purchaser of the product and applies only when purchased and used within the United
States, including U.S. Territories. Proof of original retail purchase is required to obtain warranty service under
this limited warranty.
Warranty Period
Scope of
Warranty
Two (2) year from date of original
retail purchase
Labor / Parts
Five (5) years from date of original
retail purchase
Main control
board1 / Racks
Ten (10) years from date of original
retail purchase
Direct Drive
Motor
Direct Drive motor. Customer will be responsible for any
labor or in-home service to replace defective parts.
Limited Lifetime
Tub
Stainless steel door liner and tub. Customer will be
responsible for any labor or in-home service to replace
defective parts.
HOW SERVICE IS HANDLED
LG will also provide, free of charge, all labor and on-site
service to replace the defective part.
Main control board and dishwasher racks. Customer
will be responsible for any labor or in-home service to
replace defective parts.
1 Main control board is located on the bottom right of the dishwasher when viewed from the front.
••Replacement products and parts are warranted for the remaining portion of the original warranty period or
ninety (90) days, whichever is greater.
••Replacement products and parts may be new or remanufactured.
THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING WITHOUT
LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO
THE EXTENT ANY IMPLIED WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE
EXPRESS WARRANTY PERIOD ABOVE. NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR
SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE
DAMAGES OF ANY NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR PROFITS, OR
ANY OTHER DAMAGE WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how
long an implied warranty lasts, so the above exclusion or limitation may not apply to you. This warranty gives
you specific legal rights and you may also have other rights that vary from state to state.
THIS LIMITED WARRANTY DOES NOT COVER:
••Service trips to deliver, pick up, or install or repair the product; instruction to the customer on operation of
the product; repair or replacement of fuses or correction of wiring or plumbing, or correction of unauthorized
repairs/installation.
••Failure of the product to perform during power failures and interrupted or inadequate electrical service.
••Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or
interrupted water supply or inadequate supply of air.
••Damage resulting from operating the product in a corrosive atmosphere or contrary to the instructions outlined
in the product’s owner’s manual.
••Damage to the product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.
••Damage or failure caused by unauthorized modification or alteration, or if it is used for other than the intended
purpose, or any water leakage where the unit was not properly installed.
ENGLISH
FOR USA
54 LIMITED WARRANTY
••Damage or failure caused by incorrect electrical current, voltage, or plumbing codes, commercial or industrial
use, or use of accessories, components, or consumable cleaning products that are not approved by LG.
••Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the
finish of your product, unless such damage results from defects in materials or workmanship and is reported
within one (1) week of delivery.
••Damage or missing items to any display, open box, discounted, or refurbished product.
••Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model
and serial numbers, along with original retail sales receipts, are required for warranty validation.
••Increases in utility costs and additional utility expenses.
••Repairs when your product is used for other than normal and usual household use (e.g. commercial use, in
offices and recreational facilities) or contrary to the instructions outlined in the product’s owner’s manual.
••Costs associated with removal of your product from your home for repairs.
The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.
TO OBTAIN WARRANTY SERVICE AND ADDITIONAL INFORMATION
For additional product information, visit the LG website at http://www.lg.com
For assistance using this product or to schedule service, contact LG Electronics at 1-800-243-0000.
For further assistance, write: LG Electronics, 201 James Record Road, Huntsville, Alabama 35813
LIMITED WARRANTY 55
PROCEDURE FOR RESOLVING DISPUTES:
Definitions. For the purposes of this section, references to “LG” mean LG Electronics U.S.A., Inc., its parents,
subsidiaries and affiliates, and each of their officers, directors, employees, agents, beneficiaries, predecessors
in interest, successors, assigns and suppliers; references to “dispute” or “claim” shall include any dispute,
claim or controversy of any kind whatsoever (whether based in contract, tort, statute, regulation, ordinance,
fraud, misrepresentation or any other legal or equitable theory) arising out of or relating in any way to the sale,
condition or performance of the product or this Limited Warranty.
Notice of Dispute. In the event you intend to commence an arbitration proceeding, you must first notify LG in
writing at least 30 days in advance of initiating the arbitration by sending a letter to LG at LG Electronics, USA,
Inc. Attn: Legal Department- Arbitration 1000 Sylvan Ave, Englewood Cliffs 07632. You and LG agree to engage
in good faith discussions in an attempt to amicably resolve your claim. The notice must provide your name,
address, and telephone number; identify the product that is the subject of the claim; and describe the nature of
the claim and the relief being sought. If you and LG are unable to resolve the dispute within 30 days, either party
may proceed to file a claim for arbitration.
Agreement to Binding Arbitration and Class Action Waiver. Upon failure to resolve the dispute during the
30 day period after sending written notice to LG, you and LG agree to resolve any claims between us only by
binding arbitration on an individual basis, unless you opt out as provided below. Any dispute between you and
LG shall not be combined or consolidated with a dispute involving any other person’s or entity’s product or
claim. More specifically, without limitation of the foregoing, any dispute between you and LG shall not under any
circumstances proceed as part of a class or representative action. Instead of arbitration, either party may bring
an individual action in small claims court, but that small claims court action may not be brought on a class or
representative basis.
Arbitration Rules and Procedures. To begin arbitration of a claim, either you or LG must make a written
demand for arbitration. The arbitration will be administered by the American Arbitration Association (“AAA”)
and will be conducted before a single arbitrator under the AAA’s Consumer Arbitration Rules that are in effect
at the time the arbitration is initiated (referred to as the “AAA Rules”) and under the procedures set forth in this
section. The AAA Rules are available online at www.adr.org/consumer. Send a copy of your written demand for
arbitration, as well as a copy of this provision, to the AAA in the manner described in the AAA Rules. You must
also send a copy of your written demand to LG at LG Electronics, USA, Inc. Attn: Legal Department- Arbitration
1000 Sylvan Avenue Englewood Cliffs, NJ 07632. If there is a conflict between the AAA Rules and the rules
set forth in this section, the rules set forth in this section will govern. This arbitration provision is governed
by the Federal Arbitration Act. Judgment may be entered on the arbitrator’s award in any court of competent
jurisdiction. All issues are for the arbitrator to decide, except that issues relating to the scope and enforceability
of the arbitration provision and to the arbitrability of the dispute are for the court to decide. The arbitrator is
bound by the terms of this provision.
Governing Law. The law of the state of your residence shall govern this Limited Warranty and any disputes
between us except to the extent that such law is preempted by or inconsistent with applicable federal law.
Fees/Costs. You do not need to pay any fee to begin an arbitration. Upon receipt of your written demand for
arbitration, LG will promptly pay all arbitration filing fees to the AAA unless you seek more than $25,000 in
damages, in which case the payment of these fees will be governed by the AAA Rules. Except as otherwise
provided for herein, LG will pay all AAA filing, administration and arbitrator fees for any arbitration initiated in
accordance with the AAA Rules and this arbitration provision. If you prevail in the arbitration, LG will pay your
attorneys’ fees and expenses as long as they are reasonable, by considering factors including, but not limited to,
the purchase amount and claim amount. Notwithstanding the foregoing, if applicable law allows for an award of
reasonable attorneys’ fees and expenses, an arbitrator can award them to the same extent that a court would. If
the arbitrator finds either the substance of your claim or the relief sought in the demand is frivolous or brought for
an improper purpose (as measured by the standards set forth in Federal Rule of Civil Procedure 11(b)), then the
payment of all arbitration fees will be governed by the AAA Rules. In such a situation, you agree to reimburse LG
for all monies previously disbursed by it that are otherwise your obligation to pay under the AAA Rules. Except
as otherwise provided for, LG waives any rights it may have to seek attorneys’ fees and expenses from you if LG
prevails in the arbitration.
ENGLISH
ALL DISPUTES BETWEEN YOU AND LG ARISING OUT OF OR RELATING IN ANY WAY TO THIS LIMITED
WARRANTY OR THE PRODUCT SHALL BE RESOLVED EXCLUSIVELY THROUGH BINDING ARBITRATION,
AND NOT IN A COURT OF GENERAL JURISDICTION. BINDING ARBITRATION MEANS THAT YOU AND LG
ARE EACH WAIVING THE RIGHT TO A JURY TRIAL AND TO BRING OR PARTICIPATE IN A CLASS ACTION.
56 LIMITED WARRANTY
Hearings and Location. If your claim is for $25,000 or less, you may choose to have the arbitration conducted
solely on the basis of (1) documents submitted to the arbitrator, (2) through a telephonic hearing, or (3) by an
in-person hearing as established by the AAA Rules. If your claim exceeds $25,000, the right to a hearing will be
determined by the AAA Rules. Any in-person arbitration hearings will be held at a location within the federal judicial district in which you reside unless we both agree to another location or we agree to a telephonic arbitration.
Opt Out. You may opt out of this dispute resolution procedure. If you opt out, neither you nor LG can require the
other to participate in an arbitration proceeding. To opt out, you must send notice to LG no later than 30 calendar
days from the date of the first consumer purchaser’s purchase of the product by either: (i) sending an e-mail to
optout@lge.com, with the subject line: “Arbitration Opt Out” or (ii) calling 1-800-980-2973. You must include in
the opt out e-mail or provide by telephone: (a) your name and address; (b) the date on which the product was
purchased; (c) the product model name or model number; and (d) the serial number (the serial number can be
found (i) on the product; or (ii) online by accessing https://www.lg.com/us/support/repair-service/schedule-repaircontinued and clicking on “Find My Model & Serial Number”).
You may only opt out of the dispute resolution procedure in the manner described above (that is, by e-mail or
telephone); no other form of notice will be effective to opt out of this dispute resolution procedure. Opting out of
this dispute resolution procedure will not affect the coverage of the Limited Warranty in any way, and you will
continue to enjoy the full benefits of the Limited Warranty. If you keep this product and do not opt out, then you
accept all terms and conditions of the arbitration provision described above.
LIMITED WARRANTY 57
FOR CANADA
WARRANTY: Should your LG Dishwasher (“Product”) fail due to a defect in material or workmanship under
normal home use during the warranty period set forth below, LG Canada will at its option repair or replace the
product upon receipt of proof of original retail purchase. This warranty is valid only to the original retail purchaser
of the product and applies only to a product distributed in Canada by LG Canada or an authorized Canadian
distributor thereof. The warranty only applies to Products located and used within Canada.
WARRANTY PERIOD: (Note: If the original date of purchase can not be verified, the warranty will begin sixty (60)
days from the date of manufacture.)
Dishwasher
Extended Component Warranty (Parts Only) (Consumer will be charged for
Labor after One (1) year from the date of purchase.)
Two (2) year from the date of original
retail purchase
Five (5) years from the date of
original retail purchase
Ten (10) years from the date of
original retail purchase
Labor / Parts
Main control board1, Rack,
Stainless Steel Door Liner, Tub
DD Motor
(internal/functional parts only)
1 Main control board is located on the right bottom of the Dishwasher when viewed from the front.
••Replacement products and parts are warranted for the remaining portion of the original warranty period or
ninety (90) days, whichever is greater.
••Replacement products and parts may be new or remanufactured.
••LG Authorized Service Center warranties their repair work for thirty (30) days.
LG CANADA’S SOLE LIABILITY IS LIMITED TO THE WARRANTY SET OUT ABOVE. EXCEPT AS
EXPRESSLY PROVIDED ABOVE, LG CANADA MAKES NO AND HEREBY DISCLAIMS ALL OTHER
WARRANTIES AND CONDITIONS RESPECTING THE PRODUCT, WHETHER EXPRESS OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OR CONDITION OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE, AND NO REPRESENTATIONS SHALL BE BINDING ON LG
CANADA. LG CANADA DOES NOT AUTHORIZE ANY PERSON TO CREATE OR ASSUME FOR IT ANY
OTHER WARRANTY OBLIGATION OR LIABILITY IN CONNECTION WITH THE PRODUCT. TO THE EXTENT
THAT ANY WARRANTY OR CONDITION IS IMPLIED BY LAW, IT IS LIMITED TO THE EXPRESS WARRANTY
PERIOD ABOVE. LG CANADA, THE MANUFACTURER OR DISTRIBUTOR SHALL NOT BE LIABLE FOR
ANY INCIDENTAL, CONSEQUENTIAL, SPECIAL, DIRECT OR INDIRECT DAMAGES, LOSS OF GOODWILL,
LOST PROFITS, PUNITIVE OR EXEMPLARY DAMAGES OR ANY OTHER DAMAGE, WHETHER ARISING
DIRECTLY OR INDIRECTLY FROM ANY CONTRACTUAL BREACH, FUNDAMENTAL OR OTHERWISE, OR
FROM ANY ACTS OR OMISSIONS, TORT, OR OTHERWISE.
This warranty gives you specific legal rights. You may have other rights which may vary from province to
province depending on applicable provincial laws. Any term of this warranty that negates or varies any implied
condition or warranty under provincial law is severable where it conflicts with provincial law without affecting the
remainder of this warranty’s terms.
THIS LIMITED WARRANTY DOES NOT COVER:
••Service trips to deliver, pick up, or install the product; instructing a customer on operation of the product; repair
or replacement of fuses or correction of wiring or plumbing, or correction of unauthorized repairs/installation.
••Failure of the product to perform during power failures and interruptions or inadequate electrical service.
••Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or
interrupted water supply or inadequate supply of air.
••Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined
in the Product owner’s manual.
••Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.
••Damage or product failure caused by unauthorized modification or alteration, or use for other than its intended
purpose, or resulting from any water leakage due to improper installation.
ENGLISH
ARBITRATION NOTICE: THIS LIMITED WARRANTY CONTAINS AN ARBITRATION PROVISION THAT
REQUIRES YOU AND LG TO RESOLVE DISPUTES BY BINDING ARBITRATION INSTEAD OF IN COURT,
UNLESS THE LAWS OF YOUR PROVINCE OR TERRITORY DO NOT PERMIT THAT, OR, IN OTHER
JURISDICTIONS, IF YOU CHOOSE TO OPT OUT. IN ARBITRATION, CLASS ACTIONS AND JURY TRIALS
ARE NOT PERMITTED. PLEASE SEE THE SECTION TITLED “PROCEDURE FOR RESOLVING DISPUTES”
BELOW.
58 LIMITED WARRANTY
••Damage or Product failure caused by incorrect electrical current, voltage, or plumbing codes, commercial or
industrial use, or use of accessories, components, or cleaning products that are not approved by LG Canada.
••Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the
finish of your product, unless such damage results from defects in materials or workmanship and is reported
within one (1) week of delivery.
••Damage or missing items to any display, open box, discounted, or refurbished Product.
••Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model
and Serial numbers, along with original retail sales receipt, are required for warranty validation.
••Increases in utility costs and additional utility expenses.
••Replacement of light bulbs, filters, or any consumable parts.
••Repairs when your Product is used in other than normal and usual household use (including, without limitation,
commercial use, in offices or recreational facilities) or contrary to the instructions outlined in the Product
owner’s manual.
••Costs associated with removal of the Product from your home for repairs.
••The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in
accordance with published installation instructions, including the Product owner’s and installation manuals.
••Accessories to the Product such as door bins, drawers, handles, shelves, etc.. Also excluded are parts besides
those that were originally included with the Product.
••Damage resulting from the misuse, abuse, improper installation, repair, or maintenance of the Product.
Improper repair includes use of parts not approved or specified by LG Canada.
All costs associated with the above excluded circumstances shall be borne by the consumer.
For complete warranty details and customer assistance, please call or visit our website:
Call 1-888-542-2623 (24 hours a day, 365 days a year) and select the appropriate option from the menu, or visit
our website at http://www.lg.com
LIMITED WARRANTY 59
PROCEDURE FOR RESOLVING DISPUTES:
Definitions. For the purposes of this section, references to “LG” mean LG Electronics Canada, Inc., its parents,
subsidiaries and affiliates, and each of their officers, directors, employees, agents, beneficiaries, predecessors
in interest, successors, assigns and suppliers; references to “dispute” or “claim” shall include any dispute,
claim or controversy of any kind whatsoever (whether based in contract, tort, statute, regulation, ordinance,
fraud, misrepresentation or any other legal or equitable theory) arising out of or relating in any way to the sale,
condition or performance of the product or this Limited Warranty.
Notice of Dispute. In the event you intend to commence an arbitration proceeding, you must first notify LG in
writing at least 30 days in advance of initiating the arbitration by sending a letter to LGECI Legal Team at 20
Norelco Drive, North York, Ontario, Canada M9L 2X6 (the “Notice of Dispute”). You and LG agree to engage
in good faith discussions in an attempt to amicably resolve your claim. The notice must provide your name,
address, and telephone number; identify the product that is the subject of the claim; and describe the nature
of the claim and the relief being sought. If you and LG are unable to resolve the dispute within 30 days of LG’s
receipt of the Notice of Dispute, the dispute shall be resolved by binding arbitration in accordance with the
procedure set out herein. You and LG both agree that, during the arbitration proceeding, the terms (including any
amount) of any settlement offer made by either you or LG will not be disclosed to the arbitrator until the arbitrator
determines the dispute.
Agreement to Binding Arbitration and Class Action Waiver. Upon failure to resolve the dispute during the
30 day period after LG’s receipt of the Notice of Dispute, you and LG agree to resolve any claims between you
and LG only by binding arbitration on an individual basis, unless you opt out as provided below, or you reside
in a jurisdiction that prevents full application of this clause in the circumstances of the claims at issue (in which
case if you are a consumer, this clause will only apply if you expressly agree to the arbitration). To the extent
permitted by applicable law, any dispute between you and LG shall not be combined or consolidated with a
dispute involving any other person’s or entity’s product or claim. More specifically, without limitation of the
foregoing, except to the extent such a prohibition is not permitted at law, any dispute between you and LG shall
not under any circumstances proceed as part of a class or representative action. Instead of arbitration, either
party may bring an individual action in small claims court, but that small claims court action may not be brought
on a class or representative basis except to the extent this prohibition is not permitted at law in your province or
territory of jurisdiction as it relates to the claims at issue between you and LG.
Arbitration Rules and Procedures. To begin arbitration of a claim, either you or LG must make a written
demand for arbitration. The arbitration will be private and confidential, and conducted on a simplified and
expedited basis before a single arbitrator chosen by the parties under the provincial or territorial commercial
arbitration law and rules of the province or territory of your residence. You must also send a copy of your
written demand to LG at LG Electronics, Canada, Inc., Attn: Legal Department- Arbitration, 20 Norelco Drive,
North York, Ontario M9L 2X6. This arbitration provision is governed by your applicable provincial or territorial
commercial arbitration legislation. Judgment may be entered on the arbitrator’s award in any court of competent
jurisdiction. All issues are for the arbitrator to decide, except that, issues relating to the scope and enforceability
of the arbitration provision and to the arbitrability of the dispute are for the court to decide. The arbitrator is
bound by the terms of this provision.
Governing Law. The law of the province or territory of your purchase shall govern this Limited Warranty and
any disputes between you and LG except to the extent that such law is preempted by or inconsistent with
applicable federal or provincial/territorial law. Should arbitration not be permitted for any claim, action, dispute or
controversy between you and LG, you and LG attorn to the exclusive jurisdiction of the courts of the province or
territory of your purchase for the resolution of the claim, action, dispute or controversy between you and LG.
ENGLISH
EXCEPT WHERE PROHIBITED AT LAW, ALL DISPUTES BETWEEN YOU AND LG ARISING OUT OF
OR RELATING IN ANY WAY TO THIS LIMITED WARRANTY OR THE PRODUCT SHALL BE RESOLVED
EXCLUSIVELY THROUGH BINDING ARBITRATION, AND NOT IN A COURT OF GENERAL JURISDICTION.
EXCEPT WHERE PROHIBITED AT LAW, YOU AND LG BOTH IRREVOCABLY AGREE TO WAIVE THE RIGHT
TO A JURY TRIAL AND TO BRING OR PARTICIPATE IN A CLASS ACTION..
60 LIMITED WARRANTY
Fees/Costs. You do not need to pay any fee to begin an arbitration. Upon receipt of your written demand for
arbitration, LG will promptly pay all arbitration filing fees unless you seek more than $25,000 in damages, in
which case the payment of these fees will be governed by the applicable arbitration rules. Except as otherwise
provided for herein, LG will pay all filing, administration and arbitrator fees for any arbitration initiated in accordance with the applicable arbitration rules and this arbitration provision. If you prevail in the arbitration, LG will
pay your attorneys’ fees and expenses as long as they are reasonable, by considering factors including, but not
limited to, the purchase amount and claim amount. Notwithstanding the foregoing, if applicable law allows for an
award of reasonable attorneys’ fees and expenses, an arbitrator can award them to the same extent that a court
would. If the arbitrator finds either the substance of your claim or the relief sought in the demand is frivolous or
brought for an improper purpose (as measured by the applicable laws), then the payment of all arbitration fees
will be governed by the applicable arbitration rules. In such a situation, you agree to reimburse LG for all monies
previously disbursed by it that are otherwise your obligation to pay under the applicable arbitration rules. Except
as otherwise provided for, LG waives any rights it may have to seek attorneys’ fees and expenses from you if LG
prevails in the arbitration.
Hearings and Location. If your claim is for $25,000 or less, you may choose to have the arbitration conducted
solely (1) on the basis of documents submitted to the arbitrator, (2) through a telephonic hearing, or (3) by an
in-person hearing as established by the applicable arbitration rules. If your claim exceeds $25,000, the right to
a hearing will be determined by the applicable arbitration rules. Any in-person arbitration hearings will be held at
the nearest, most mutually-convenient arbitration location available within the province or territory in which you
reside unless you and LG both agree to another location or agree to a telephonic arbitration.
Opt Out. You may opt out of this dispute resolution procedure. If you opt out, neither you nor LG can require the
other to participate in an arbitration proceeding. To opt out, you must send notice to LG no later than 30 calendar
days from the date of the first consumer purchaser’s purchase of the product by either (i) sending an e-mail to
optout@lge.com, with the subject line: “Arbitration Opt Out;” or (ii) calling 1-800-980-2973. You must include in
the opt out e-mail or provide by telephone: (a) your name and address; (b) the date on which the product was
purchased; (c) the product model name or model number; and (d) the serial number (the serial number can be
found (i) on the product; or (ii) online by accessing https://www.lg.com/ca_en/support/repair-service/schedulerepair and clicking on “Find My Model & Serial Number”).
In the event that you “Opt Out”, the law of the province or territory of your residence shall govern this Limited
Warranty and any disputes between you and LG except to the extent that such law is preempted by or inconsistent with applicable federal or provincial/territorial law. Should arbitration not be permitted for any claim, action,
dispute or controversy between you and LG, you and LG agree to attorn to the exclusive jurisdiction of the
courts of the province or territory of your residence for the resolution of the claim, action, dispute or controversy
between you and LG.
You may only opt out of the dispute resolution procedure in the manner described above (that is, by e-mail or
telephone); no other form of notice will be effective to opt out of this dispute resolution procedure. Opting out of
this dispute resolution procedure will not affect the coverage of the Limited Warranty in any way, and you will
continue to enjoy the full benefits of the Limited Warranty. If you keep this product and do not opt out, then you
accept all terms and conditions of the arbitration provision described above.
Conflict of Terms. In the event of a conflict or inconsistency between the terms of this Limited Warranty and the
End User License Agreement (“EULA”) in regards to dispute resolution, the terms of this Limited Warranty shall
control and govern the rights and obligations of the parties and shall take precedence over the EULA.
LIMITED WARRANTY 61
Warranty Exceptions (U.S and Canada)
••Clean the filter regularly.
Poor wash results caused
by improper loading or over
stacking: wash arm won't
rotate or soap dispenser is
held closed.
••Make certain that no dishes or
utensils are in the path of the
spray arms.
Poor drying results caused by
lack of rinse aid.
••Use rinse aid or combination
detergent.
Water is not supplied because
the water tap is not turned on.
IE error
Water is not supplied because
the inlet hose is kinked.
••Do not place one dish on top of
another.
••Check and turn on the water
tap.
••Reinstall the inlet hose.
IE error
Not draining because drain
hose is kinked.
••Reinstall the drain hose.
OE error
The knockout plug in the
garbage disposal is not
removed.
••Remove the plug on the
disposal.
OE error
The disposal or air gap is
blocked by debris.
OE error
Inlet valve and drain hose
connection problem caused by
improper installation.
External leakage
••Clean the disposal or the air
gap.
••Reinstall the hose.
ENGLISH
Poor wash results caused by
debris remaining in the filter.
62 LIMITED WARRANTY
Door movement or closing
compromised by incorrect
leveling.
••Adjust the lower front leveling
legs to the required height.
No power due to loose
connection of power supply
line or electrical outlet
problem.
••Reconnect the power supply
line or repair the electrical
outlet.
Pick-up, electrical wiring,
plumbing.
Installation
••You will be charged for the
installation.
ESPAÑOL
MANUAL DEL PROPIETARIO
LAVAVAJILLAS
Lea detenidamente el manual del propietario antes de poner el
electrodoméstico en funcionamiento y consérvelo a mano en todo momento
para su referencia.
www.lg.com
Copyright © 2018 LG Electronics Inc. Todos los Derechos Reservados.
2

TABLA DE CONTENIDOS
3 CARACTERÍSTICAS DEL
PRODUCTO
4 INSTRUCCIONES DE SEGURIDAD
4
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
9 DESCRIPCIÓN GENERAL DEL
PRODUCTO
9 Piezas exteriores
10 Piezas interiores
10Accesorios
11INSTALACIÓN
11
12
12
12
13
14
14
15
16
17
18
18
20
20
21
Piezas y herramientas para la instalación
Descripción general de la instalación
Dimensiones del producto
Especificaciones del producto
Preparación de la abertura para el gabinete
Preparación del cableado eléctrico
Preparación de la conexión para el suministro
de agua
Preparación del lavavajillas
Deslizamiento del lavavajillas en el gabinete
Nivelado del artefacto
Fijación del lavavajillas al mostrador
Conexión de la manguera de desagüe
Conexión del suministro de agua
Conexión de la alimentación eléctrica
Verificación final
22FUNCIONAMIENTO
22 Uso del artefacto
23 Panel de control
25Ciclos
26Opciones
27 Guía de ciclos y opciones
28 Carga del lavavajillas
28 Carga en la bandeja inferior
30 Carga en el cesto para cubiertos
31 Carga en la bandeja superior
34 Carga del estante de cubiertos (en algunos
modelos)
36 Agregado de agentes de limpieza
38 FUNCIONES INTELIGENTES
38 Aplicación SmartThinQ
41 Función Smart Diagnosis™ (Diagnóstico
Inteligente)
42MANTENIMIENTO
42
42
42
43
Limpieza del exterior
Limpieza del interior
Mantenimiento estacional y almacenamiento
Trampa de aire del desagüe o triturador del
fregadero obstruidos
44 Limpieza de los filtros
45 Limpieza de los brazos rociadores
46 SOLUCIÓN DE PROBLEMAS
46 Preguntas frecuentes
48 Videos de soporte para el usuario
49 Antes de llamar al servicio técnico
53 GARANTÍA LIMITADA
53 PARA EE. UU.
57 Limitaciones de la Garantía (Estados Unidos y
Canadá).
CARACTERÍSTICAS DEL PRODUCTO
3
CARACTERÍSTICAS DEL PRODUCTO
Sistema QuadWash™
Los brazos rociadores inferiores Multi-Motion esparcen el agua en diferentes direcciones y en intensidades
optimizadas para llegar a cada zona de la cuba. El sistema proporciona cobertura de limpieza más completa y de
mayor potencia.
La experiencia de LG en tecnología de motores tiene como resultado una funcionalidad extraordinaria con
características de avanzada, tales como la opción Dual Zone, un funcionamiento silencioso, la eficiencia en el
consumo de energía y la durabilidad.
Su simple diseño y la alta calidad del motor lo hacen tan confiable que está cubierto por 10 años de garantía.
EasyRack Plus
Este sistema de alturas de bandejas y juntas separadoras ajustables es fácil de usar y brinda más flexibilidad y
versatilidad cuando se le carga vajilla de varias formas y tamaños.
Sistema de secado híbrido
Este eficiente sistema de secado no usa un elemento calentador durante el proceso de secado, lo que tiene como
resultado una eficiencia superior en el consumo de energía y un suave cuidado para su vajilla.
SmartThinQ™
Descargue la nueva aplicación de LG para teléfonos inteligentes para configurar las opciones, autodiagnosticar y
resolver problemas con el artefacto y otras características de gran utilidad. Esta funcion utiliza Wi-Fi.
Tecnología TrueSteam™
Pequeñas gotas de agua purificada cubren la superficie de cada plato desde el vapor que cubre la bañera, ofreciendo
como resultado platos limpios y brillantes.
ESPAÑOL
Motor inversor Direct Drive
4
INSTRUCCIONES DE SEGURIDAD
INSTRUCCIONES DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR
Su seguridad y la de los demás son muy importantes.
Tanto en este manual como en el equipo, hemos proporcionado muchos mensajes de seguridad importantes.
Siempre debe leer y respetar todos los mensajes de seguridad.
Este es el símbolo de alerta de seguridad.
Este símbolo le advierte sobre posibles riesgos que pueden ocasionar lesiones o la muerte a usted o a otros.
El símbolo de alerta de seguridad siempre estará acompañado de las palabras "ADVERTENCIA" o
"PRECAUCIÓN" y seguido de un mensaje de seguridad importante.
Estos términos significan lo siguiente:
ADVERTENCIA
Podría sufrir lesiones graves o la muerte si no sigue las instrucciones.
PRECAUCIÓN
Podría sufrir lesiones leves o dañar el producto si no sigue las instrucciones.
Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le indicarán cómo reducir la probabilidad de
lesiones y le proporcionarán información sobre qué podría suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA
Para disminuir el riesgo de explosiones, incendios, descargas eléctricas, quemaduras,
lesiones o muerte para las personas que usen este artefacto, siga las precauciones
básicas, incluidas las siguientes:
Propuesta 65 de California
••Este producto contiene químicos conocidos por el estado de California por causar cáncer , malformaciones
de nacimiento u otros daños reproductivos. Lávese las manos después de utilizarlo.
INSTALACIÓN
••Debe conectarse a un circuito de alimentación de clasificación y tamaño adecuados y debidamente
protegido para evitar la sobrecarga eléctrica.
••Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
••El artefacto debe ser instalado y conectado a tierra por personal de servicio calificado, de acuerdo con los
códigos locales.
••Desconecte la línea de alimentación, el fusible del hogar o el interruptor de corriente antes de instalar o
reparar el artefacto.
••Cuando traslade o instale el producto en un lugar diferente, llame a personal de servicio calificado para la
instalación y el mantenimiento.
••Mantenga los materiales de empaque fuera del alcance de los niños. Los materiales de empaque pueden
ser peligrosos para los niños. Corren riesgo de asfixia.
••El traslado o la instalación del artefacto requieren de dos o más personas.
••Este artefacto no ha sido diseñado para ser usado en embarcaciones o instalaciones móviles, tales como
casas rodantes, remolques o aeronaves.
INSTRUCCIONES DE SEGURIDAD
5
••Almacene e instale el artefacto donde no esté expuesto a temperaturas bajo cero ni a la intemperie.
••Debe posicionar este artefacto cerca de una fuente de suministro eléctrico.
••En ninguna circunstancia debe cortar o quitar la tercera clavija (tierra) de la línea de alimentación.
••Cuando traslade o instale el aparato, tenga especial cuidado en no apretar, aplastar o dañar la línea de
alimentación.
••No instale el artefacto en lugares húmedos.
••Nunca intente operar este artefacto si se encuentra dañado, si no funciona correctamente, si no está
ensamblado por completo o si tiene piezas faltantes o rotas, incluido una línea de alimentación dañada.
••Cumpla con todos los procedimientos de seguridad del sector recomendados, incluido el uso de guantes de
manga larga y gafas de seguridad.
••El instalador debe asegurarse de que el lavavajillas esté completamente cerrado al momento de la
instalación.
••Use mangueras nuevas cuando conecte el aparato al suministro de agua. No reutilice mangueras viejas.
••Después de instalar el lavavajillas, verifique que no haya fugas en la conexión de la manguera.
••No dañe la línea de alimentación del artefacto ni coloque objetos pesados sobre él.
FUNCIONAMIENTO
••Repare o reemplace de inmediato todas las líneas de alimentación deshilachados o dañados de otra forma.
No use un cable que exhiba roturas o abrasión en su longitud o en sus extremos.
••Si detecta un sonido extraño, olor a quemado o a químico, o humo provenientes del artefacto, desconéctelo
de inmediato y contáctese con un Centro de Información al Cliente de LG Electronics.
••Nunca desconecte el artefacto tirando de la línea de alimentación.
••No use un cable de extensión ni un adaptador con este artefacto.
••No sujete la línea de alimentación ni toque los controles del artefacto con las manos húmedas.
••No modifique ni extienda el cable de alimentación.
••Si el producto se ha mojado accidentalmente, comuníquese con el Centro de Información al Cliente de LG
Electronics para que le den instrucciones antes de reanudar el uso.
••No almacene ni use gasolina u otros líquidos o vapores inflamables cerca de este artefacto ni de ningún
otro.
••Mantenga el área debajo de los artefactos y sus alrededores libre de materiales combustibles (pelusa,
papel, trapos, etc.), gasolina, productos químicos y otros vapores o líquidos inflamables.
••Este artefacto no ha sido diseñado para ser utilizado por personas con capacidades físicas, sensoriales o
mentales disminuidas (incluidos niños) o que no cuenten con la experiencia o los conocimientos necesarios
para operarlo, salvo que una persona responsable de su seguridad les brinde la supervisión o la instrucción
pertinente en cuanto al uso del artefacto.
••Si se daña la línea de alimentación eléctrica, solo el fabricante está autorizado para reemplazarlo, o bien su
agente de servicio técnico o una persona de calificación similar para prevenir riesgos.
••No maltrate la puerta, no se siente ni se pare sobre ella.
••Lea todas las instrucciones antes de usar el artefacto y consérvelas.
••Use el artefacto únicamente para el fin previsto.
ESPAÑOL
••Destruya el cartón, la bolsa de plástico y los demás materiales de empaque luego de desempacar el
artefacto. Estos materiales podrían utilizarlos los niños para jugar. Las cajas de cartón cubiertas con
tapetes, colchas o láminas plásticas pueden convertirse en cámaras herméticas.
6
INSTRUCCIONES DE SEGURIDAD
••No permita que los niños jueguen con el artefacto. Es necesario supervisar atentamente a los niños cuando
el artefacto esté en funcionamiento cerca de ellos.
••No utilice indebidamente los controles.
••En el caso de que se produzca una fuga de gas (gas propano, gas licuado de petróleo, etc.), no ponga
en funcionamiento este artefacto ni ningún otro. Abra una puerta o una ventana para ventilar el área de
inmediato.
••Bajo ciertas condiciones, podría producirse gas hidrógeno en un sistema de agua caliente que no ha sido
utilizado por dos semanas o más. EL GAS HIDRÓGENO ES EXPLOSIVO. Si el sistema de agua caliente
no se ha usado durante ese período de tiempo, abra todas las llaves de agua caliente y deje que fluya
varios minutos antes de usar el artefacto. Esto eliminará el gas hidrógeno acumulado. Dado que el gas
hidrógeno es inflamable, no fume ni use ninguna llama abierta durante este proceso.
••Fije la manguera de desagüe en su sitio de manera segura.
••Solo use detergentes y agentes de enjuague recomendados para lavavajillas. Mantenga dichos productos
fuera del alcance de los niños.
••No permita que los niños ingieran detergente o agentes de enjuague para vajilla.
••Cuando cargue objetos para su lavado:
-Cargue los objetos cortantes de tal forma que no dañen el sello de la puerta.
-Cargue los cuchillos filosos para disminuir el riesgo de heridas cortantes.
••No lave artículos de plástico a menos que contengan la indicación de que son "seguros para lavar con
lavavajillas" o una indicación equivalente. Para los artículos de plástico que no contengan tal indicación,
consulte las recomendaciones del fabricante.
••No toque el ELEMENTO CALENTADOR durante el uso o inmediatamente después.
••No ponga en funcionamiento el lavavajillas a menos que todos los paneles del CERRAMIENTO estén en el
lugar adecuado.
••No maltrate la puerta o las bandejas del lavavajillas, no se siente ni se pare sobre ellas.
••No instale ni almacene el lavavajillas en lugares expuestos a la intemperie.
••Después de limpiar la vajilla, cierre la llave. Vuelva a abrir la llave y revise el estado de la conexión de la
manguera de suministro de agua antes de limpiar.
••No abra la puerta durante la operación. Por motivos de seguridad, la bomba de purga opera si la puerta
está abierta, lo que tiene como resultado un tiempo de ciclo más largo.
••Tenga cuidado de no apretarse la mano al cerrar la puerta.
••No enchufe el lavavajillas en un tomacorriente dañado.
••No instale ni coloque el lavavajillas cerca de componentes eléctricos o llamas expuestas.
••No lave vajilla que haya estado expuesta a gasolina, solventes u otros materiales inflamables.
••Al limpiar, no rocíe agua directamente sobre el producto.
••No presione los botones con objetos punzantes o filosos como un alfiler o un punzón.
••No utilice detergente con base solvente.
••No haga contacto con la salida de vapor.
••Si se extraen del lavavajillas, las piezas pequeñas como los ganchos de las bandejas y los postes de
retención del filtro pueden presentar riesgo de asfixia para niños pequeños. Mantenga dichas piezas fuera
del alcance de los niños.
INSTRUCCIONES DE SEGURIDAD
7
MANTENIMIENTO
••No repare ni reemplace ninguna pieza del artefacto. Todas las reparaciones y el servicio de mantenimiento
deben ser realizados por un miembro del personal de servicio calificado, a menos que se recomiende lo
contrario en este Manual del propietario. Use solamente piezas de fábrica autorizadas.
••No desarme ni repare el artefacto por su cuenta.
••Quite el polvo o los materiales extraños de las clavijas de la línea de alimentación.
••Quite la puerta antes de sacar de servicio o desechar el artefacto para evitar el riesgo de que niños o
animales pequeños queden atrapados adentro.
••Desconecte el artefacto antes de limpiar para evitar el riesgo de descargas eléctricas.
••Antes de desechar el producto, corte la línea de alimentación y destruya el panel de control del producto.
INSTRUCCIONES DE CONEXIÓN A TIERRA
••Para conectar el lavavajillas de modo permanente: Este artefacto debe estar conectado a un sistema
permanente de cableado de metal con descarga a tierra, o bien debe instalarse un conductor de puesta a
tierra del equipo con los conductores de circuito y conectarse a un terminal de puesta a tierra del equipo o
a un extremo del dispositivo.
••Conecte el cable a tierra al conector a tierra de color verde en la caja de conexiones eléctricas.
RIESGO DE VUELCO
••No use el lavavajillas hasta que esté instalado por completo.
••No empuje hacia abajo la puerta del lavavajillas cuando esté abierta.
••El incumplimiento de estas instrucciones podría causar heridas o cortes graves.
GUARDE ESTAS INSTRUCCIONES
ESPAÑOL
••Desconecte el artefacto del suministro eléctrico antes de limpiarlo o de realizar cualquier tipo de
mantenimiento que pueda realizar el usuario. Colocar los controles en la posición de apagado no
desconecta el artefacto del suministro eléctrico.
8
INSTRUCCIONES DE SEGURIDAD
PRECAUCIÓN
Para reducir el riesgo de lesiones leves a las personas, así como de mal funcionamiento
del producto o de que el artefacto resulte dañado o la propiedad sufra daños ante la
utilización de este producto, siga las precauciones básicas, que incluyen las siguientes:
INSTALACIÓN
••Instale el producto sobre un piso firme y nivelado.
••El lavavajillas debe estar conectado a un suministro de agua caliente con un rango de temperatura entre
120 °F (49 °C) y 149 °F (65 °C). Este rango de temperatura brinda los mejores resultados de lavado y el
ciclo más corto. La temperatura no debe superar los 149 °F (65 °C) para evitar dañar la vajilla.
••No coloque la manguera de desagüe debajo del lavavajillas durante la instalación.
FUNCIONAMIENTO
••No coloque ningún objeto encima del artefacto.
••Cierre las llaves de agua y desconecte el artefacto si este no será usado por un periodo de tiempo
prolongado, por ejemplo, durante las vacaciones.
••No almacene ni vierta limpiadores, blanqueadores (blanqueador con cloro, blanqueador oxigenado, etc.) ni
detergentes líquidos encima del artefacto. Si lo hace, podría ocasionar corrosión, decoloración o daño de la
superficie del artefacto.
••No toque el agua de desagüe, ya que podría estar caliente.
••Si la manguera de desagüe y la manguera de suministro de agua se congelan en invierno, descongélelas
antes de usar el artefacto.
••No coloque las manos, pies u objetos metálicos debajo ni detrás del artefacto.
••No coloque la manguera de desagüe debajo del lavavajillas durante la instalación.
DESCRIPCIÓN GENERAL DEL PRODUCTO
9
DESCRIPCIÓN GENERAL DEL PRODUCTO
Piezas exteriores
7
3
8
4
9
1 Panel de control
2 Manija de la puerta
3 Cubierta frontal
4 Cubierta inferior
5 Soporte de embalaje
6 Cubierta de seguridad
7 SignaLight™(Luz de seña)
8 Base
9 Patas de nivelación
NOTA
••No retire la cubierta de seguridad en ningún momento.
SignaLight™(pantalla frontal)
Los modelos con control superior cuentan con tres indicadores LED centrados en la parte superior de la cubierta frontal.
••Roja: Error (consulte los Códigos de error en la sección Resolución de problemas).
••Blanca (fija): Funcionamiento normal.
••Blanca (parpadea) El ciclo se ha pausado. (Después de cuatro minutos en modo pausa, la máquina se apaga).
••Verde: El ciclo finalizó normalmente.
La luz verde permanece encendida durante 90 segundos.
Para que la luz verde se mantenga encendida hasta que se abra la puerta, encienda el artefacto y luego mantenga
presionado High Temp en el panel de control durante 3 segundos hasta que en la pantalla aparezca OFF u ON. El
lavavajillas funcionará con esta configuración hasta que la misma se modifique en forma manual.
ESPAÑOL
1
2
5
6
10 DESCRIPCIÓN GENERAL DEL PRODUCTO
Piezas interiores
1
7
1 Rotor superior de lavado
2 Brazo rociador superior
8
2
9
3 Brazo rociador inferior
4 Sistema de filtrado
5 Dispensador de detergente y abrillantador
3
10
4
6 Cubierta de ventilación de secado
7 Luz del cuba (en algunos modelos)
5
11
8 Bandeja para cubiertos (en algunos
12
9 Bandeja superior
modelos)
10 Cesto para cubiertos
6
11 Bandeja inferior (apariencia puede variar)
12 boquilla de vapor (apariencia puede variar)
NOTA
••El cesto para cubiertos se encuentra instalado en la
parte posterior del estante del fondo. Para un mejor
desempeño, instálelo a lo largo del lado derecho, como
se muestra en la sección Piezas interiores.
••Presione la lengüeta para quitar la atadura del cable
con la mano. Cortar la atadura con un cuchillo o tijeras
puede dañar el estante o la canasta de cubiertos.
••Retire todos los materiales de empaque del exterior y el
interior del lavavajillas antes de instalar el artefacto.
3
2
Accesorios
Accesorios incluidos
Soportes de
instalación
(2 unidades)
Tornillos para
madera
(4 unidades)
Abrazadera para
manguera
(1 unidad)
INSTALACIÓN 11
INSTALACIÓN
Piezas y herramientas para la instalación
Piezas no incluidas
Trampa de aire
Tubería de suministro Accesorios para tubería
de agua
Tuercas para
cableado calibre 16
Acoplador
Cinta de Teflon™
Abrazadera para
manguera
Aliviador de tensión
de ⅞" aprobado por UL
Cinta aislante
Herramientas necesarias
Destornillador
de hoja plana
Destornillador
Phillips
Broca con sierra de
perforación de 2½"
mín.
Taladro eléctrico
Guantes
Gafas de seguridad
Llave ajustable
Cinta medidora
Cuchilla
Nivel
Cortador de tubería
Tenazas
Pinzas
Pelacables
Llave con
accionamiento
cuadrado de ¼"
ESPAÑOL
Cable eléctrico
12 INSTALACIÓN
Descripción general de la instalación
Preparación de la abertura para el gabinete
Nivelado del lavavajillas
Preparación del cableado eléctrico
Sujeción del lavavajillas al mostrador
Preparación de la conexión para el suministro de agua
Conexión de la manguera de desagüe
Preparación del lavavajillas
Conexión del suministro de agua
Extracción de la cubierta inferior
Conexión de la alimentación eléctrica
Deslizamiento del lavavajillas en el gabinete
Verificación final
Dimensiones del producto
Vista posterior
Vista lateral
26 5/8 - 26 13 /16" (676 - 681 mm)
23 3/4" (603 mm)
24 5/8" (625 mm)
33 5 /16"
(846 mm)
4 1/2"
(115 mm)
33 5/8"
(854 mm)
4 1/2"
(115 mm)
9 3/8"
(238 mm)
411/16"
(119 mm)
5 1/4"
(134 mm)
2 15/16" (75 mm)
4 3/4" (120 mm)
20 3 /16" (512 mm)
La manguera de suministro de agua, la manguera de desagüe y el cable
eléctrico deben pasar a través de esta área.
NOTA
••Para una instalación más sencilla, observe las áreas marcadas arriba para los espacios libres correspondientes a la
línea eléctrica y la línea de suministro de agua en la base del lavavajillas.
Especificaciones del producto
La apariencia y las especificaciones detalladas en este manual podrían variar debido a mejoras constantes en el
producto.
Requisitos eléctricos
120 V CA, 60 Hz solo, interruptor de corriente mínimo de 15 A
Presión de agua
20-80 psi (140-550 kPa)
Dimensiones
23 3/4" (A) X 24 5/8" (P) X 33 5/8" (L)
603 mm (A) X 625 mm (P) X 854 mm (L)
Temperatura de entrada
120 °F (49 °C) mínima, 149 °F (65 °C) máxima
Peso neto
72 - 89 lb (33 - 40 kg)
INSTALACIÓN 13
Preparación de la abertura para
el gabinete
Este lavavajillas está diseñado para ajustarse a una
abertura estándar para lavavajillas. Es posible que sea
necesario hacer una abertura en ambos lados para pasar
las conexiones de fontanería y eléctricas.
ADVERTENCIA
••No use los orificios existentes, a menos que se
encuentren en el área objetivo. De lo contrario, las
mangueras de suministro de agua y de desagüe
podrían dañarse por aplastamiento o pliegue.
••Si no se realiza la perforación para las líneas de
agua y desagüe en las ubicaciones adecuadas,
esto podría impedir que el lavavajillas quede al ras
de los gabinetes y podría plegar o dañar las líneas.
El daño durante la instalación no está cubierto por
la garantía, y las fugas causadas por la instalación
inadecuada podrían dañar la propiedad.
24" (610 mm) min.
Solo para instalaciones al ras, se podría extraer el
soporte del gabinete del interior del mismo.
33 5/8" (854 mm) min.
24" (610 mm) min.
1
Seleccione una ubicación tan cercana al fregadero
como sea posible para facilitar la conexión de las
líneas de agua y desagüe.
2
Para asegurar un desagüe adecuado, el lavavajillas
no se debe instalar a más de 12 pies (3.65 m) de
distancia del fregadero.
3
Si instala el lavavajillas en un rincón, deje un
mínimo de 2" (50 mm) entre el lavavajillas y el muro
adyacente.
4
Para dejar el espacio adecuado para tareas de
fontanería y electricidad, use la plantilla incluida
con el material impreso para determinar el espacio
libre del lado del gabinete donde el lavavajillas hace
contacto con el muro posterior. Con una sierra de
perforación de 2 1/2" de diámetro, haga un agujero
en el área objetivo según se muestra en la plantilla.
9
4
Soporte del gabinete
ESPAÑOL
PRECAUCIÓN
14 INSTALACIÓN
Preparación del cableado
eléctrico
Preparación de la conexión
para el suministro de agua
1
Asegúrese de que el suministro de agua de la vivienda
esté cerrado antes de conectar las líneas de agua del
lavavajillas.
2
3
4
Este artefacto debe operarse con el voltaje correcto,
que se indica en este manual y en la placa de datos
técnicos. Conéctelo a un circuito dedicado y con
conexión a tierra que esté protegido por un fusible
de acción retardada. Conecte el artefacto con
una conexión de tres cables, incluido un cable de
conexión a tierra.
Si se utiliza una toma y otro conector eléctrico,
debe ser en una ubicación accesible y adyacente
al artefacto, no detrás del lavavajillas, y a una
distancia de unos 4 pies (1.2 m) al lado del
lavavajillas.
El cableado debe tener una conexión a tierra
adecuada. Si tiene dudas, solicite que lo verifique
un electricista calificado. No conecte ningún otro
artefacto al mismo tomacorriente.
1
Conecte el lavavajillas a un suministro de agua
caliente con un rango de temperatura entre 120 °F
(49 °C) y 149 °F (65 °C). Este rango de temperatura
brinda los mejores resultados de lavado y el
ciclo más corto. Para evitar daños en la vajilla, la
temperatura no debe superar los 149 °F (65 °C).
2
Al conectar la línea de suministro de agua del
lavavajillas, utilice cinta selladora o un compuesto
sellador para roscas de tuberías para evitar fugas.
No se debe usar cinta ni compuesto en accesorios
de compresión.
3
La tubería de suministro de agua se debe ubicar en
el canal del lado izquierdo.
Pase el cableado.
6 1/2" - 7 3/4"
(165 mm - 197 mm)
Línea de suministro de
agua
Cable eléctrico
4 1/2" - 6”
(115 mm - 152 mm)
5
Asegúrese de que el cable eléctrico sea orientado
por el canal del lado derecho.
ADVERTENCIA
••Para su seguridad personal, extraiga el fusible de
la vivienda o desconecte el interruptor de corriente
antes de la instalación.
••No use un cable de extensión ni un adaptador con
este lavavajillas.
NOTA
••Si encuentra daños en el lavavajillas, comuníquese de
inmediato con el vendedor minorista o el contratista.
••Se debe usar la tuerca para cable que se incluye en
16AWG.
NOTA
••Use mangueras nuevas para la conexión al suministro
de agua. No reutilice mangueras viejas.
INSTALACIÓN 15
Preparación del lavavajillas
Soporte plástico posterior de embalaje
removible
NOTA
••No presione.
La abrazadera de envío trasera puede ser removida, si
es necesario más espacio libre, al instalar el lavaplatos
debajo de un mostrador bajo.
ESPAÑOL
ADVERTENCIA
••No retire la cubierta de seguridad. Hacerlo puede
provocar incendios, descargas eléctricas o la muerte.
NOTA
••No tire ni levante el lavavajillas usando la manija;
hacerlo podría dañar la puerta y las bisagras. Abra la
puerta y sujete el bastidor del cuerpo del lavavajillas
y la abertura superior frontal de la cuba para mover o
levantar el lavavajillas.
Extracción de la cubierta inferior
NOTA
••No empuje la puerta del lavavajillas con las rodillas.
1
Retire los dos tornillos que sujetan la cubierta
inferior al lavavajillas.
2
Retire la cubierta inferior de la base.
3
Extraiga la almohadilla de aislamiento de la parte
posterior del panel de acceso.
PRECAUCIÓN
••Si recuesta el lavaplatos por la parte trasera, hágalo
con precaución de no dañar la manguera de drenaje
y la cuba.
NOTA
••Recuerde reemplazar la cubierta inferior cuando la
instalación se haya completado.
16 INSTALACIÓN
Sujeción del equipo de montaje
Para mostradores de madera u otro material que no
se dañe al taladrar, utilice los soportes de instalación
metálicos.
1
Inserte los soportes de instalación en las ranuras
del bastidor superior.
2
1
Deslizamiento del lavavajillas
en el gabinete
1
Deslice el lavavajillas con cuidado hacia el interior
de la abertura del gabinete.
2
Asegúrese de que la manguera de desagüe
que está dentro del gabinete no esté plegada ni
presionada.
3
Asegúrese de que las mangueras de suministro de
agua y el cable de suministro eléctrico pasen por
los canales de debajo del lavavajillas.
4
Para evitar plegar o presionar la manguera de
desagüe, asegúrese de tirar de esta manguera
mientras desliza el lavavajillas para colocarlo en
su lugar. No permita que la manguera quede floja
detrás del lavavajillas.
5
Después de nivelar el lavavajillas, no deje la línea
de suministro de agua ni la línea de suministro
eléctrico debajo de la base. Esta es una causa
potencial de fugas de agua. Coloque la línea de
suministro de agua y la de suministro eléctrico en
el canal.
Soporte de instalación
2
Doble los soportes para asegurarlos a la cuba del
lavavajillas.
NOTA
••Los soportes de instalación y los tornillos se pueden
encontrar en el cesto para cubiertos.
Para mostradores de granito, mármol u otro material
que podría dañarse al taladrar, utilice los tornillos para
madera para sujetar el lavavajillas al gabinete. Consulte
las instrucciones de instalación en la sección Fijación del
lavavajillas al mostrador.
Tapa
Tornillo
PRECAUCIÓN
••La apertura a un lado del gabinete puede tener
bordes afilados. Para evitar dañar la manguera de
drenaje, suavice o rellene los bordes de la apertura.
Tire lenta y cuidadosamente de la manguera de
drenaje a través de la apertura.
PRECAUCIÓN
••Previo a fijar el lavavajillas al gabinete o encimera,
asegúrese de que se encuentre nivelado y que
todas las patas estén en contacto firme con el piso.
Si el producto no está nivelado apropiadamente,
puede que la puerta no cierre o que se produzca
una fuga de agua.
INSTALACIÓN 17
Nivelado del artefacto
Ajuste de las patas
Verifique que el lavavajillas se encuentre nivelado.
Ajuste de las patas frontales
••Sujete un nivel sobre la abertura frontal superior de la
cuba de lado a lado.
••Use un destornillador de punta plana o unas pinzas
para girar las patas delanteras y ajustar la parte frontal
de la cuba.
••Sujete un nivel sobre el lado frontal de la cuba.
••Los ajustes funcionan de la misma forma para ambas
patas.
NOTA
••Si no tiene un nivel, intente utilizar una aplicación para
teléfonos inteligentes.
Asegúrese de que el espacio entre la puerta y la cuba
sea igual en los lados derecho e izquierdo.
Ajuste de las patas posteriores
••Use un destornillador Phillips para ajustar las patas
traseras y la parte posterior de la cuba con el tornillo
central de la parte delantera de la base del artefacto.
Se debe verificar el nivel de agua después del llenado
inicial en el ciclo Normal. Si el nivel de agua no está
cerca del centro de ambas muescas inferiores de la
cuba, es posible que el lavavajillas no esté nivelado
correctamente. El lavavajillas puede tener pérdidas
durante el funcionamiento si no está correctamente
nivelado.
••Haga girar el tornillo central en el sentido de las agujas
del reloj para levantar la parte posterior de la cuba y en
el sentido contrario a las agujas del reloj para bajarla.
NOTA
••Para evitar producir daños en el tornillo, no utilice un
destornillador eléctrico.
El nivel de agua debe estar cerca del
centro de las dos muescas inferiores de
la cuba.
ESPAÑOL
Nivel
••Haga girar las patas delanteras en el sentido de las
agujas del reloj para levantar la parte frontal de la cuba
y en el sentido contrario a las agujas del reloj para
bajarla.
18 INSTALACIÓN
Fijación del lavavajillas al
mostrador
Conexión de la manguera de
desagüe
Para mostradores de madera u otro material que no sufra
daños al taladrarlo, aplique el Método 1.
Para mostradores de granito, mármol u otro material que
podría dañarse al taladrarlo, aplique el Método 2.
NOTA
••Cubra la boca del filtro con toallas para evitar que los
tornillos caigan dentro de la bomba.
••Utilice un destornillador magnético.
Método 1
Con los tornillos incluidos, asegure el lavavajillas al
mostrador a través de los orificios del soporte.
40"
(1016 mm)
max.
12"
(305 mm)
min.
Si el extremo de la manguera de desagüe no se adapta
a la línea de desagüe, use un adaptador resistente al
calor y al detergente (no está incluido). Este accesorio
se puede comprar en una tienda local de artículos de
fontanería.
Se muestran las dos conexiones típicas. Para evitar el
bombeo, se debe usar una de las siguientes conexiones.
5/8"
(16 mm)
Tornillo
3/4"
(19 mm)
1"
(25 mm)
Soporte de instalación
NOTA
••Los soportes de instalación y los tornillos se pueden
encontrar en el cesto para cubiertos. Consulte la
sección Sujeción del equipo de montaje para obtener
más información sobre la sujeción de los soportes de
instalación al lavavajillas.
Para conexiones a trampas
de aire, corte la manguera
de desagüe por la línea
punteada
Para conexiones con
triturador o pieza en T para
desechos
Requisitos de desagüe
••Cumpla los códigos y las ordenanzas locales.
Método 2
1
Retire las tapas plásticas de los orificios de acceso
en los soportes de montaje.
2
Coloque un tornillo para madera a través del
soporte de montaje y hacia el interior del bastidor
del gabinete.
3
Reinstale las tapas plásticas.
••La distancia al desagüe no debe superar los 12 pies
(3.65 m).
••No conecte líneas de desagüe de otros dispositivos a la
manguera de desagüe del lavavajillas.
••Si es necesario utilizar una extensión en la manguera
de desagüe, use una manguera de diámetro interior de
5
/8" o 7/8" y de 2 a 3 pies de longitud y un acople para
conectar los dos extremos.
Tapa
Tornillo
Abrazadera para manguera
Acoplador
Abrazadera para manguera
NOTA
••Para la instalación de la manguera de desagüe, use
la abrazadera con tornillo incluida en el cesto para
cubiertos de este lavavajillas.
INSTALACIÓN 19
NOTA
••Si no se ha extraído el tapón ciego, el lavavajillas no
podrá desagotar correctamente.
Conexión al triturador sin trampa de
aire
1
Extraiga el tapón ciego con un martillo y un
destornillador.
2
Conecte el extremo de la manguera de desagüe
a la trampa de aire empleando la abrazadera para
manguera proporcionada. Esto evita que el agua se
bombee desde la cuba.
Extraiga el tapón ciego con un martillo y un
destornillador.
Trampa de aire
Tapón ciego
2
Sujete la manguera de desagüe al triturador con la
abrazadera para manguera suministrada. Colóquela
en la posición correcta y apriete la abrazadera de la
manguera.
Conector de
la manguera
de caucho
Manguera de desagüe
3
Sujete el conector de caucho al triturador o a la
pieza en T para desechos con la abrazadera para
manguera suministrada. Colóquela en la posición
correcta y apriete la abrazadera de la manguera.
Conexión sin trampa de aire
La altura del extremo de la manguera de desagüe debe
ser, como mínimo, de 12" (305 mm) y no debe superar
las 40" (1016 mm) desde la base de la unidad para evitar
que el agua haga sifón desde la cuba.
Conexión a la pieza en T para desechos
sin trampa de aire
1
Extraiga el tapón ciego con un martillo y un
destornillador.
40"
(1016 mm)
max.
12"
(305 mm)
min.
Tubería de desagüe
2
Sujete la manguera de desagüe a la pieza en T
para desechos con la abrazadera para manguera
suministrada. Colóquela en la posición correcta y
apriete la abrazadera de la manguera.
ESPAÑOL
1
Conexión al triturador o a la pieza en T
para desechos con trampa de aire
20 INSTALACIÓN
Conexión del suministro de
agua
1
Antes de conectar, cierre el suministro de agua.
2
Deslice la línea de acero inoxidable flexible para
suministro de agua o la tubería de cobre dentro del
codo.
3
Apriete la tuerca de compresión y asegúrese de que
la línea no esté plegada ni presionada.
Válvula
Línea de
suministro de
agua
NOTA
••Durante la verificación final de la instalación del
lavavajillas, puede aparecer un código de error IE en
la pantalla. Asegúrese de que la línea de agua no esté
plegada y que el suministro de agua para el lavavajillas
se haya abierto antes de llamar para solicitar servicio.
Conexión de la alimentación
eléctrica
NOTA
••La mejor ubicación para el conducto eléctrico es sobre
el lado derecho de la pared posterior. Redirija el cable
de alimentación antes de realizar la instalación en caso
de que la longitud de la tubería del conducto eléctrico
sea mayor a 3" (76 mm) y esté centrada en la pared
posterior.
1
Antes de comenzar, apague el suministro de
energía eléctrica que va a la unidad desde el
interruptor de corriente.
2
Retire la cubierta de la caja de empalmes y luego
instale el aliviador de tensión.
1
3
2
Enrosque las tuercas para cable firmemente
alrededor de los alambres; luego envuelva cada
conexión con cinta aislante.
1
2
3
4
4
Verifique una vez más y asegúrese de que todos los
cables estén conectados correctamente: negro con
negro, blanco con blanco, cable verde de conexión
a tierra con cable verde de conexión a tierra.
5
Vuelva a colocar la cubierta de la caja de
empalmes.
ADVERTENCIA
••Verifique que el cable negro esté caliente (120 V).
De no ser así o si no está seguro de que haya
suministro eléctrico, solicite que lo verifique un
electricista calificado.
PRECAUCIÓN
••No deje expuesto ningún cable pelado. Recorte el
cable pelado para que quepa completamente dentro
de las tuercas para cable.
INSTALACIÓN 21
Verificación final
Código de error
Causa posible y solución
Encienda la energía eléctrica.
2
Abra el suministro de agua de la vivienda.
3
Asegúrese de que la puerta se abra y se cierre sin
problemas. De ser necesario, vuelva a nivelar el
lavavajillas.
Llene las mangueras de desagüe y
suministro a través del orificio bajo
el fregadero. Gradualmente, deslice
el lavavajillas dentro del gabinete
mientras tira de las mangueras
por debajo del fregadero para
tensarlas. Esto sirve para evitar que
las mangueras queden plegadas o
presionadas detrás del lavavajillas.
Si la puerta no cierra, asegúrese de que la rejilla
esté nivelada y que todos los materiales de
empaque hayan sido removidos.
Error OE
Manguera de desagüe conectada al
triturador.
3
Extraiga el tapón ciego del triturador.
2
La pieza en T para desechos está
obstruida.
Extraiga el tapón ciego de la pieza en
T para desechos.
La línea de suministro de agua está
plegada debajo del lavavajillas.
Error IE
4
Haga funcionar el lavavajillas en un ciclo Turbo para
verificar el funcionamiento correcto y detectar fugas.
Llene las mangueras de desagüe y
suministro a través del orificio bajo
el fregadero. Gradualmente, deslice
el lavavajillas dentro del gabinete
mientras tira de las mangueras
por debajo del fregadero para
tensarlas. Esto sirve para evitar que
las mangueras queden plegadas o
presionadas detrás del lavavajillas.
El suministro de agua del hogar
está cerrado.
Abra el paso del agua.
PRECAUCIÓN
••Solo instale la cubierta inferior suministrada con la
máquina. No instale el zócalo del gabinete ya que
esto podría ocasionar ruidos y fugas.
Cubierta inferior
El zócalo del gabinete
ESPAÑOL
1
Manguera de desagüe obstruida o
plegada.
22 FUNCIONAMIENTO
FUNCIONAMIENTO
6
Seleccione el ciclo y las opciones
7
Operación del lavavajillas
Uso del artefacto
Antes de usar el artefacto
••Lea las Instrucciones importantes de seguridad.
••Conecte al suministro de agua caliente solamente. La
temperatura del suministro de agua debería ser de un
mínimo de 120 °F (49 °C) para un mejor lavado y una
duración más breve del ciclo.
••Quite los elementos insolubles como huesos, palillos y
pedazos de papel cuando cargue el lavavajillas.
Método 2
Cuando cargue el lavavajillas
Cargue solo objetos que sean aptos para
lavavajillas.
2
Retire los restos sólidos o quemados de la vajilla
antes de cargarla en el lavavajillas.
3
Coloque los objetos más profundos en un ángulo
para ayudar a que corra el agua y para contribuir
con la velocidad del proceso de secado.
•Cierre la puerta primero y luego presione el botón
de Inicio para hacer funcionar el lavavajillas.
Si se abre la puerta durante el ciclo, el lavavajillas
se detendrá. Para reanudar el ciclo, consulte los
métodos 1 y 2 mencionados anteriormente.
NOTA
••Si se abre la puerta durante el ciclo y no se
cierra dentro de los cuatro segundos de haber
seleccionado el botón de Inicio, o si se cierra la
puerta sin presionar el botón de Inicio, la luz LED
blanca con la hora parpadea, suena una alarma y
el ciclo no se inicia.
NOTA
••No cargue utensilios que no sean resistentes al calor o
que tengan decoraciones en metal.
Comienzo rápido
1
Cargue la vajilla
2
Mida el detergente
Raspe la vajilla para retirar excesos de alimentos,
huesos y cualquier otro residuo sólido insoluble.
Tire de cada bandeja y cargue la vajilla según se
describe en este manual.
Use las pautas de este manual, llene el recipiente
para detergente con la cantidad recomendada y
cierre la tapa. Si desea prelavar, también debe
llenar con detergente el hueco sobre la tapa.
3
Cierre la puerta
4
Encienda el lavavajillas
5
Verifique el abrillantador
Para encender el panel de la pantalla, presione el
botón Power.
parpadeará si
La luz indicadora Rinse Aid
el nivel de abrillantador del lavavajillas es bajo.
Agregue abrillantador si el nivel es bajo para
mantener la efectividad del ciclo de secado.
Método 1
•Presione el botón de Inicio y luego cierre la puerta
antes de que transcurran cuatro segundos para
operar el lavavajillas. Si la puerta no se cierra
dentro de los cuatro segundos, la luz LED blanca
con la hora parpadea, suena una alarma y el ciclo
no se inicia.
••Siga las instrucciones para cargar el lavavajillas para
asegurar una limpieza eficaz.
1
Seleccione el ciclo y las opciones que mejor se
adapten a la carga. Para ello, consulte la Guía de
ciclos. La pantalla mostrará el tiempo estimado para
el ciclo y las opciones seleccionados.
8
Fin de ciclo
Cuando el ciclo haya finalizado, se emitirá un
sonido y la pantalla mostrará End hasta que se
abra la puerta o hasta que se presione Power. A
fin de ahorrar energía, mantenga presionado High
Temp durante 3 segundos para configurar que
la visualización de End en la pantalla se apague
pocos minutos después de que finalice el ciclo.
PRECAUCIÓN
••No abra la puerta durante la operación ni
inmediatamente después de que se haya
completado el ciclo de lavado, ya que la
acumulación de vapor puede ocasionar quemaduras
cuando se abra la puerta.
NOTA
••Vacíe primero la bandeja inferior y luego la bandeja
superior. Esto evitará que el agua de la bandeja
superior caiga sobre la vajilla de la bandeja inferior.
Apagado automático
El lavavajillas se apaga automáticamente luego de cuatro
minutos de inactividad en caso de que se lo pause o si
no se inicia un ciclo.
FUNCIONAMIENTO 23
Panel de control
2
1
3
1 Power (Encendido)
••Presione el botón Power para encender y apagar el
artefacto.
••Después de completar el ciclo, la energía se apaga
automáticamente por seguridad y economía.
••Si se produce una sobrecarga eléctrica, un apagón
o una interrupción del suministro eléctrico de
cualquier clase, la energía se apaga de manera
automática por cuestiones de seguridad.
••Cuando se vuelve a conectar la electricidad, el
artefacto se enciende automáticamente y el ciclo se
reanuda.
2 Pantalla
••
: Pantalla digital
-La pantalla digital del panel de control muestra
el tiempo ESTIMADO del ciclo. Cuando se
seleccionan el ciclo y las opciones, la pantalla
muestra el tiempo estimativo total para completar
dichas selecciones. Durante el funcionamiento,
la pantalla muestra el tiempo de funcionamiento
estimativo restante.
NOTA
••El tiempo estimado en pantalla no incluye los
tiempos de retraso para calentar agua, etc.
••Si se selecciona Delay Start, la pantalla muestra el
tiempo de retraso en horas.
••El tiempo del ciclo podría variar según el nivel de
suciedad de su carga.
••
: Bloqueo de control
-La función de Bloqueo de control ayuda a evitar
que se cambien los ajustes durante un ciclo.
La selección de esta función bloquea todos los
botones, excepto el botón Power del panel de
control. Esta función no bloquea la puerta.
-Mientras un ciclo está activo, mantenga
presionados Half Load y Energy Saver de forma
simultánea por tres segundos para activar o
desactivar Cerradura de Control.
-Para comenzar un nuevo ciclo, desactive el
Bloqueo de control.
••
: Icono del abrillantador
-Este icono se ilumina cuando el nivel de
abrillantador es bajo. La luz LED se apaga
automáticamente cuando se vuelve a llenar el
compartimiento de abrillantador o el nivel se
configura en 0.
-Refiérase a la sección de Ajuste de Dispensador
de Asistencia de Enjuague.
••
: Machine Clean (Limpieza de la máquina)
Este ciclo es para limpiar el interior del lavavajillas.
Utilice este ciclo sin colocar vajilla en la máquina.
Elimina la suciedad residual, los olores, las manchas
blancas y otra suciedad. Agregue ácido cítrico u
otro agente limpiador para obtener resultados más
efectivos.
••Mantenga presionado el botón Heavy durante tres
segundos para activarlo.
NOTA
••El ícono Machine Clean parpadea cada 30 ciclos.
Para activar o desactivar el ícono, presione el botón
de Delicate durante tres segundos.
••
: Wi-Fi
-Cuando el artefacto está conectado a Internet a
través de una red Wi-Fi doméstica, este icono se
ilumina.
-Mantenga presionado Delay Start durante
aproximadamente 3 segundos para conectar a la
red.
ESPAÑOL
4
24 FUNCIONAMIENTO
3 Cancel (Cancelar)
••La bomba de desagüe se activa y se cancela el
ciclo. Después de que se termina de desagotar el
lavavajillas, se apaga la electricidad.
••Mantenga presionado el botón Start durante tres
segundos para activarla.
4 Start (Inicio)
••Para operar la máquina puede presionar Start y
cerrar la puerta antes de que transcurran cuatro
segundos o cerrar la puerta y presionar Start.
••Si el botón Start no es presionado para iniciar el
ciclo, sonará una alerta.
Chime On/Off (Alarma encendida/apagada)
••Para activar o desactivar los sonidos de los
botones, mantenga presionados Dual Zone
y Energy Saver de forma simultánea por tres
segundos. El sonido de alerta de error no pueden
apagarse.
FUNCIONAMIENTO 25
Ciclos
Download Cycle (Descarga de ciclo)
Use un ciclo dedicado que se puede descargar mediante
Wi-Fi o NFC.
Auto (Automático)
NOTA
••Únicamente el código de ciclo para el ciclo de Descarga
en curso aparece en el electrodoméstico. Consulte
la aplicación del teléfono inteligente para encontrar
códigos, nombres, y más información acerca de los
ciclos disponibles.
Este ciclo detecta la cantidad de suciedad y la dificultad
de la suciedad y se optimiza para lograr la mejor
limpieza.
Heavy (Pesado)
Este ciclo se utiliza para lavar vajilla con mucha
suciedad y con residuos endurecidos. El ciclo Heavy
está predeterminado para funcionar con la intensidad de
aspersión más elevada y se utiliza para lavar vajilla muy
sucia.
••este ciclo tiene el poder agregado del vapor.
Delicate (Delicado)
Use este ciclo para limpiar elementos delicados, como
por ejemplo porcelana fina y copas.
••este ciclo tiene el poder agregado del vapor.
-Ciclo por defecto: P1. Caserolas.
Rinse (Enjuague)
Este es un ciclo rápido para la vajilla que no se lavará de
inmediato. Este ciclo enjuaga la vajilla que tiene suciedad
en exceso para ablandar los residuos secos. Enjuagar
la vajilla evita la aparición de olores en el lavavajillas. No
debe utilizarse detergente.
••Este ciclo no tiene secado.
••Mantenga presionado el botón Normal durante tres
segundos para activarlo.
Express (Exprés)
Refresh (Refrescar)
Este ciclo limpiará rápidamente platos levemente sucios.
(Tiempo: 33 minutos)
Este ciclo refresca y calienta platos que no han sido
utilizados durante mucho tiempo.
••Este ciclo no tiene secado. Seleccione Extra Dry y la
opción Night Dry u otro ciclo para un mejor secado.
••No utilice detergente cuando utilice este ciclo.
••Mantenga presionado el botón Turbo durante tres
segundos para activarlo.
••
Normal (Normal)
Este ciclo es para suciedad moderada, cargas de todos
los días. Seleccione la opción Night Dry si deja la vajilla
en el lavavajillas toda la noche. Mantenga presionado
Extra Dry durante 3 segundos para activar el secado
nocturno.
••Despúes de finalizado el ciclo, el ventilador trabaja
por una hora para ayudar a ventilar el aire caliente
y húmedo de la cuba. Puede detener el ventilador
abriendo la puerta luego de que el ciclo haya finalizado.
Turbo (Turbo)
Este ciclo limpiará platos profundamente sucios en una
hora usando un poco más de energía y agua.
••Este ciclo no tiene secado. Seleccione Extra Dry y la
opción Night Dry u otro ciclo para un mejor secado.
ESPAÑOL
Seleccione el ciclo que desee.
26 FUNCIONAMIENTO
Opciones
High Temp (Alta temperatura)
Seleccione el botón del ciclo deseado y luego seleccione
las opciones para ese ciclo.
Eleva la temperatura de lavado principal para mejorar la
limpieza.
Dual Zone (Zona dual)
Extra Dry (Extra seco)
Esta opción automáticamente configura una intensidad
de aspersión suave en el brazo rociador superior y fuerte
en el brazo rociador inferior. Coloque la vajilla muy sucia,
como platos y tazones, en la bandeja inferior y la vajilla
con poca suciedad, como tazas y platillos, en la bandeja
superior para obtener los mejores resultados.
Seleccione la opción Extra Dry para un mejor
desempeño de secado. Esta opción agrega tiempo de
secado extra al ciclo e incrementa la temperatura de
enjuague caliente.
Half Load (Media carga)
Night Dry (Secado nocturno)
Esta opción lava intensamente al seleccionar la bandeja
superior o inferior. Para cargas pequeñas, use solo la
bandeja superior o la inferior para ahorrar energía y
tiempo. Si presiona el botón Half Load, dispone de las
,
y de la posibilidad de cancelar la
configuraciones
opción de Media carga.
A menudo, los platos quedan en el lavavajillas durante
toda la noche una vez que finaliza el ciclo. Esto puede
provocar que el vapor dentro de la cuba se condense
sobre la vajilla y la deje húmeda. La opción de Secado
nocturno hace que el ventilador funcione periódicamente
para ayudar a ventilar el vapor de la cuba.
Energy Saver (Ahorro de energía)
Esta opción ahorra energía al reducir las temperaturas
de lavado y enjuague. Se incrementa el tiempo de lavado
para mantener el rendimiento. No utilice este ciclo con
vajilla muy sucia.
Steam (Vapor)
Esta opción añade vapor al inicio del ciclo para mejorar
el rendimiento del lavado.
••Cuando la asistencia de enjuague está vacante, la
opción Extra Dry es seleccionada automáticamente.
••Mantenga presionado el botón Extra Dry durante tres
segundos para activarla.
••La opción Night Dry es seleccionada por defecto en
todos los ciclos donde esté disponible, a excepción del
ciclo Normal.
••Para agregar la opción de Night Dry al ciclo Normal,
Mantenga presionado Extra Dry por 3 segundos.
Delay Start (Inicio retardado)
La función Delay Start retarda el inicio de un ciclo
seleccionado. Cada vez que presione el botón Delay
Start, el tiempo de retardo aumenta en una hora. Es
posible configurar el tiempo de retardo entre 1 y 12
horas, en incrementos de una hora.
FUNCIONAMIENTO 27
Cycle/Option Guide
The cycle guide below shows the available options for each cycle.
Machine
Clean
(Limpieza de
la máquina)
Heavy
(Pesado)
Delicate
(Delicado)
Refresh
(Refrescar)
Normal
(Normal)
Turbo
(Turbo)
Express
(Exprés)
Rinse
(Enjuague)
Nivel de suciedad
todos los
niveles
alto
bajo
bajo
todos
los
niveles
alto
bajo
bajo
13.825.0 L
26.932.0 L
19.724.8 L
7.8 L
27.5 L
20.4 L
6.8 L
12.3 L
3.66.6 gal
7.18.4 gal
5.26.6 gal
2.1 gal
2.46.8 gal
7.3 gal
5.4 gal
1.8 gal
3.2 gal
89 - 217
140 - 224
95 - 153
59 - 79
98 - 215
59 121
34 - 103
12
82
*Uso de agua
**Tiempo de Lavado con
Opciones (Mins.)
9.225.9 L
ESPAÑOL
Ciclo
Auto
(Automático
Dual Zone
(Zona dual)
Half Load
(Media carga)
***Energy
Saver (Ahorro
de energía)
Opciones
disponibles
High Temp (Alta
temperatura)
Steam(Vapor)
Extra Dry
(Extra seco)
Night Dry
(Secado
nocturno)
Delay Start
(Inicio
retardado)
* El consumo real de agua variará según el nivel de suciedad y la dureza del agua.
** El tiempo actual de ejecución y el tiempo de ciclo mostrado pueden cambiar dependiendo de las opciones
seleccionadas, nivel del suelo, temperatura y dureza del agua. Por lo tanto, el tiempo mostrado y el de ejecución actual
podrían diferir.
*** El Ahorro de energía no puede utilizarse en simultáneo con las opciones de Extra seco o Alta temperatura.
: Tiempo de secado adicional solamente, sin agregado de enjuague de alta temperatura.
: ENCENDIDO por defecto.
NOTA
••No hay opciones disponibles para el Ciclo de descarga.
28 FUNCIONAMIENTO
Carga del lavavajillas
Carga en la bandeja inferior
La cuba extra alta permite la carga de platos, sartenes u
otros utensilios de hasta 14" de alto.
Carga de 10 posiciones
Para un rendimiento de lavado efectivo, siga siempre las
siguientes instrucciones.
••Retire las partículas grandes de restos de comida de
los platos, incluidos huesos, etc., antes de cargar el
artefacto.
••Las piezas con comida quemada deben remojarse
antes de ser cargados en el lavavajillas.
••Los platos o recipientes profundos deben colocarse
invertidos.
••Asegúrese de que las piezas de la vajilla no se toquen
entre sí.
Carga de 12 posiciones
Objetos no adecuados para el
lavavajillas
La combinación de agua a altas temperaturas y de
detergentes para lavavajillas puede dañar ciertos objetos.
No lave los siguientes objetos en el lavavajillas:
••Cobre o aluminio anodizado
••Vajilla pintada a mano con oro o plata
••Utensilios con mangos de madera o hueso
••Utensilios de hierro o de material que pueda oxidarse
••Objetos de plástico que no sean aptos para lavavajillas
••Vajilla costosa, como platería o loza con bordes
dorados
••Piezas frágiles como, por ejemplo, copas de cristal
PRECAUCIÓN
••No coloque ollas y sartenes con manijas plásticas
en el artefacto ya que las manijas pueden
deteriorarse debido al calor y al detergente.
••Puede que no se quiten de los vasos las manchas
de lápiz labial de larga duración o a prueba de agua.
Sugerencias de carga para la bandeja
inferior:
••Las bandejas deben colocarse en posición vertical y
enfrentando al centro de la bandeja y las ollas, sartenes
y la vajilla de gran tamaño debe colocarse invertida.
••Cargue bandejas de cena, platos, tazones de sopa,
recipientes, etc., entre las puntas separadoras.
••Cargue placas para hornear, moldes de pasteles y otros
objetos grandes en los laterales o la parte posterior de
la bandeja. Si carga estos objetos en la parte frontal del
lavavajillas, impedirán que el agua por aspersión llegue
al dispensador de detergente.
••Asegúrese de que las manijas de las ollas y otros
objetos grandes no detengan la rotación de los brazos
rociadores.
••La bandeja inferior no se debe usar para objetos
pequeños como tazas, vasos de vino o platos
pequeños. Estos objetos se deben cargar en la bandeja
superior.
••Asegúrese de que los objetos grandes no interfieran
con la rotación de los brazos rociadores y que no
impidan que el dispensador de detergente se abra.
FUNCIONAMIENTO 29
Plegado de las puntas separadoras
inferiores
Carga de ollas y tazones
Pliegue las puntas separadoras hacia abajo para
acomodar la vajilla más grande; despliegue las puntas
separadoras hacia arriba para acomodar la vajilla más
pequeña.
Caso 1
ESPAÑOL
Caso 2
NOTA
••El cesto para cubiertos se encuentra instalado en la
parte posterior del estante del fondo. Para un mejor
desempeño, instálelo a lo largo del lado derecho, como
se muestra en la figura.
Carga de platos y ollas
30 FUNCIONAMIENTO
Carga en el cesto para
cubiertos
El cesto de cubiertos cuenta con separadores para evitar
que se raspen y manchen los cubiertos delicados.
5
4 3
5
4
5
4 3
5
4
5
4
2
2
2
6 2
3
2
2
2
6
2
••Para obtener mejores resultados de limpieza, utilice los
separadores superiores del cesto cuando cargue los
cubiertos. Los separadores evitan que los cubiertos se
amontonen.
••Cargue los objetos filosos, como por ejemplo los
cuchillos, apuntando hacia abajo.
Carga de 10 posiciones
1
Sugerencias para la carga de cubiertos:
3 4 6 5
5
4
3 4
5
1
5
4
2 4
5
••Cuando se descarga el lavavajillas, lo mejor es
comenzar por el cesto de cubiertos. Esto evitará que
caigan gotas de agua sobre los cubiertos desde la
bandeja superior.
ADVERTENCIA
••Tenga cuidado al cargar y descargar objetos
filosos. Cargue los cuchillos filosos con los mangos
hacia arriba para disminuir el riesgo de lesiones
personales.
Carga de 12 posiciones
5
4
3
4
4
1 5 5
4
4
1 5
6
2
2 2
3
2
2
2 2 6
4 6 5
4
4
5 5 1
2 4 4 5 1
3
FUNCIONAMIENTO 31
Carga en la bandeja superior
Carga de 10 posiciones
Sugerencias de carga para la bandeja
superior:
••Coloque las tazas y los vasos en las filas entre las
puntas separadoras. Colocarlos sobre las puntas
separadoras puede ocasionar quebraduras y/o
manchas de agua.
••Para evitar que se astillen, no permita que tengan
contacto con otros objetos.
••No apile los objetos.
••Se recomienda utilizar la bandeja superior para platos
pequeños, tazas, platillos, vasos y objetos de plástico
aptos para lavavajillas.
Carga de 12 posiciones
••Las tazas, los vasos y los tazones se deben orientar
hacia abajo.
••Otras tazas o utensilios de cocina se pueden colocar
en las bandejas plegables para tazas, que también se
adaptan a copas.
••Asegúrese de que los objetos no interfieran con la
rotación de los brazos rociadores por arriba y por
debajo de la bandeja superior.
••Al cargar objetos grandes en la bandeja superior,
como vasos de vino o tazas altas, podría ser necesario
extraer la bandeja para cubiertos en caso de que la
hubiera.
Carga del porta copas (en algunos
modelos)
Algunos modelos cuentan con bandejas para tazas
donde pueden colocarse copas.
Las bandejas para tazas pueden plegarse hacia arriba
para dejar espacio para copas o vasos altos.
ESPAÑOL
••Ubique los elementos de manera que los extremos
abiertos queden orientados hacia abajo para facilitar su
limpieza y secado.
32 FUNCIONAMIENTO
Retiro y colocación de los estantes para
tazas (en algunos modelos)
Plegado de las puntas separadoras
superiores
Los estantes para tazas izquierdo y derecho son
intercambiables y pueden extraerse.
Pliegue las puntas separadoras hacia abajo para
acomodar la vajilla más grande; despliegue las puntas
separadoras hacia arriba para acomodar la vajilla más
pequeña.
1
Deslice el estante para tazas hacia abajo, hasta la
posición de cerrado.
2
Ubique la ranura del ensamble del estante para
tazas y con firmeza haga salir la barra de soporte
de ese lado.
•El estante de la izquierda se libera en la parte
de atrás. El estante de la derecha se libera en la
parte de adelante.
Ranura del ensamble
3
Deslice el estante para tazas quitándolo de la barra
de soporte del lado opuesto.
4
Invierta las instrucciones para volver a colocar el
estante para tazas.
Carga de platos y ollas
FUNCIONAMIENTO 33
Bandeja superior con altura ajustable
La bandeja superior se ajusta hacia arriba y hacia abajo.
Suba la bandeja superior para dar lugar a objetos de
hasta 14" de altura en la bandeja inferior. Baje la bandeja
superior para dar lugar a objetos de hasta 12" de altura
en la bandeja superior. El lavavajillas se envía con la
bandeja superior subida.
3
2
1
3
2
1
••Antes de ajustar, asegúrese de que el estante no
contenga vajilla de ningún tipo. De lo contrario,
los platos pueden dañarse o usted puede sufrir
lesiones.
NOTA
••Levante el estante superior sin presionar los botones
ubicados a cada lado. Si presiona los botones cuando
levanta el estante, no permitirá que el estante quede fijo
en su posición.
••Para ubicar el estante en la posición media, puede
resultar más fácil llevarlo por completo hasta abajo y
luego levantar cada lado de este individualmente hasta
que hagan clic en el lugar.
••Antes de empujar la bandeja superior en el lavavajillas,
asegúrese de que la altura de la bandeja sea la misma
en ambos lados. Si la altura no es la misma en ambos
lados, la puerta del lavavajillas no cerrará y el brazo
rociador superior no se conectará con la entrada de
agua.
Para bajar la bandeja:
Sostenga la bandeja del centro de cada lado para
soportar su peso. Luego, presione el botón de cada lado
para soltar la bandeja y bájela hasta la posición inferior.
••Hay un incremento de 24 5/8 pulgadas (56 mm) en la
altura disponible cuando el estante superior se coloca
en la posición más baja.
••Luego de ajustar los niveles de las bandejas, verifique
que los brazos rociadores no estén impedidos de rotar.
Para subir la bandeja:
Levante la bandeja del centro de cada lado hasta que la
bandeja se trabe en la posición superior. No es necesario
levantar las palancas de bloqueo para subir la bandeja.
••Con la bandeja superior en la posición inferior,
compruebe que la parte inferior de la bandeja superior,
que incluye el brazo rociador, no estorbe los objetos
que se encuentren en la bandeja inferior.
••Cuando la bandeja superior se encuentre en la posición
inferior, empuje hacia adentro la bandeja superior
primero y la bandeja inferior después.
••Tire de la bandeja inferior primero y de la bandeja
superior después.
••Levante el estante superior sin presionar los botones
ubicados a cada lado. Si presiona los botones cuando
levanta el estante, no permitirá que el estante quede fijo
en su posición.
••Para ubicar el estante en la posición media, puede
resultar más fácil llevarlo por completo hasta abajo y
luego levantar cada lado de este individualmente hasta
que hagan clic en el lugar.
ESPAÑOL
Existen tres posiciones disponibles para ajustar la altura
de la bandeja superior a fin de crear más espacio.
ADVERTENCIA
34 FUNCIONAMIENTO
Removiendo el Estante de Encaje
Deslizable Superior
Estas instrucciones son más para modelos con estantes
encajables que para estantes de soportes con ruedas.
PRECAUCIÓN
••El estante superior encajable debe ser removido
únicamente para servicio. Si desea removerlo utilice
guantes y maneje el destornillador con precaución
para evitar lesiones personales o daños a la
lavadora de platos.
1
Jale el estante superior hasta que se detenga.
Remueva cualquier contenido en él.
2
Para remover los soportes delanteros del estante
de los rieles, abra los ganchos delanteros con un
destornillador de punta plana mientras levanta el
frente del estante para desencajar los soportes
delanteros de los ganchos. Repita para desencajar
los soportes delanteros en el lado opuesto.
3
Para remover los soportes traseros del estante
de los rieles, sostenga un riel lateral con una
mano, levante el frente del estante, y empújelo de
nuevo firmemente para desencajar el soporte de
los ganchos en la parte trasera. Repita en el lado
opuesto.
4
Para remplazar el estante, coloque los soportes del
estante trasero detrás de los ganchos laterales y
empújelo hacia adelante para cazar los soportes en
los ganchos. Luego alinee los soportes del estante
delantero con los ganchos delanteros y empuje la
parte frontal del estante hacia abajo para cazar los
soportes con los ganchos.
Carga del estante de cubiertos
(en algunos modelos)
La bandeja para cubiertos es la más adecuada para la
cubertería y para la mayoría de los utensilios de cocina.
También puede alojar tazones pequeños y tapas. Los
separadores de las bandejas de cubiertos ayudan a
mantener la cubertería separada a fin de evitar daños y
mejorar la limpieza.
NOTA
••Para un mejor rendimiento de limpieza, coloque la
cubertería en los cestos para cubiertos. Los utensilios
más sucios o los elementos con comidas quemadas
deben ubicarse en el medio de la bandeja o en el cesto
para cucharas para lograr un mejor rendimiento.
Carga de 10 posiciones
FUNCIONAMIENTO 35
Bandeja de altura ajustable (en algunos
modelos)
La bandeja del lado izquierdo puede ajustarse en una
posición alta o baja para acomodar utensilios o cubiertos
de diferentes tamaños. Retire la vajilla antes de ajustar la
bandeja. Ajuste la bandeja deslizando la palanca.
ESPAÑOL
Extracción de la bandeja para cubiertos
La bandeja para cubiertos puede extraerse por completo
en caso de necesitar más espacio en la bandeja superior
para objetos más grandes.
Retire siempre la cubertería de la bandeja antes de
extraer dicha bandeja.
Tire de la bandeja hacia fuera hasta llegar al extremo de
los rieles. Luego, levante la parte frontal de la bandeja
para que los rodillos se destraben del extremo del riel.
Deslice la bandeja hacia adelante y extráigala de los
rieles.
ADVERTENCIA
••Tenga cuidado al cargar y descargar objetos con
bordes filosos. Cargue los cuchillos filosos con la
hoja hacia abajo para disminuir el riesgo de lesiones
personales.
36 FUNCIONAMIENTO
Agregado de agentes de
limpieza
Cómo agregar detergente en el
dispensador
••Retire la etiqueta del dispensador antes de hacer
funcionar el lavavajillas por primera vez.
••La cantidad de detergente necesario depende del
ciclo, el tamaño de la carga y el nivel de suciedad de la
vajilla.
••Ponga el detergente en el compartimiento para
detergente antes de comenzar cualquier ciclo, salvo
para el ciclo de Enjuague.
1
2
Presione el botón de la tapa dispensadora para
abrir la cubierta.
Agregue detergente para lavavajillas en el
compartimiento principal hasta que el nivel se
encuentre entre las líneas marcadas en 15 y 25.
•Llénelo hasta por encima de la línea 25 en caso
de agua dura o cargas con suciedad extrema.
•Llénelo hasta la línea 15 en caso de agua blanda
o cargas con poca suciedad.
25
15
ADVERTENCIA
••El detergente y el abrillantador para lavavajillas
contienen componentes químicos, como todos los
detergentes de uso doméstico. Por lo tanto, deben
mantenerse fuera del alcance de los niños.
PRECAUCIÓN
••Solamente utilice detergente especial para
lavavajillas. El detergente incorrecto podría hacer
que el lavavajillas presente espumación durante el
funcionamiento. La espumación excesiva podría
reducir el rendimiento de lavado y generar fugas en
el lavavajillas.
••Para evitar dañar el dispensador, no tire de éste
para cerrar la puerta del lavaplatos.
NOTA
••Una vez que finalice el programa de lavado, compruebe
que el detergente se haya utilizado por completo.
••Algunas pastillas de detergente pueden quedarse
atascadas en el dispensador debido a su tamaño
excesivo. Las tabletas pueden colocarse sobre la base
de la cuba de lavado, junto al filtro, antes de iniciar el
ciclo.
••El exceso de detergente puede dejar una película en
la vajilla y en el lavavajillas, lo que resulta en un mal
lavado.
3
Empuje la tapa de detergente para que se cierre,
deslizándola hasta que haga un clic en el lugar.
••Si se utilizan pastillas de detergente sin abrillantador
líquido, la vajilla y el interior del lavavajillas tendrán una
humedad excesiva. Seleccione la opción Extra Dry
para un mejor resultado del secado.
••El uso de abrillantador líquido mejora el resultado
del secado al permitir que el agua se desagote por
completo de la vajilla después del enjuague final.
••No use tabletas de detergente para ciclos de lavado
más cortos. La tableta podría no disolverse por
completo, lo que dejaría residuos en la vajilla y la
limpieza sería ineficiente.
4
Si desea efectuar un prelavado, llene con
detergente el área del compartimiento de prelavado
que hay en la tapa.
••El uso de un impulsor de lavado ayuda a remover
manchas, residuos y la película blanca causada por el
agua dura. No ayuda a remover el residuo del exceso
de detergente.
FUNCIONAMIENTO 37
Cómo agregar abrillantador en el
dispensador
El indicador de Rinse Aid aparece en la pantalla cuando
se necesita más abrillantador.
Se recomienda utilizar abrillantador para evitar que
queden marcas de agua en la vajilla y para mejorar el
rendimiento del secado.
2
Abra la tapa del abrillantador levantando la
lengüeta.
Agregue líquido abrillantador hasta el nivel máximo
de llenado. El abrillantador debe asentarse en el
dispensador mientras se llena o pueden formarse
burbujas de aire que producirán resultados
deficientes de secado. Evite llenar el dispensador
en exceso.
El dispensador tiene cinco niveles de ajuste. El
lavavajillas se programa en la fábrica para un nivel
de dispensador de abrillantador de 2. Esto puede
comprobarse o modificarse mediante los botones del
panel de control.
1
Asegúrese de que el artefacto esté apagado.
2
Presione los botones Dual Zone y Power
simultáneamente para verificar el ajuste actual.
3
Presione Delay Start para cambiar el ajuste
del dispensador de abrillantador. Cada vez que
presione el botón, el nivel se irá modificando, de
Nivel 0 (L0) a Nivel 4 (L4).
4
Una vez que haya seleccionado el ajuste del
dispensador de abrillantador deseado, presione
Start para guardar.
NOTA
••Ajuste la configuración a un nivel más elevado si tiene
agua dura o si nota la formación de calcio en su vajilla.
••Ajustar el control del abrillantador a un nivel demasiado
bajo producirá manchas y vetas en la vajilla, así como
también un bajo rendimiento de secado.
••Ajustar el control a un nivel demasiado elevado puede
causar espumación, lo que resultará en un mal lavado.
Recarga del abrillantador
3
Cierre la tapa para bloquear el dispensador. El
abrillantador se dispensa automáticamente durante
el ciclo final de enjuague.
NOTA
••Utilice solamente abrillantador líquido en el lavavajillas.
••No llene en exceso el dispensador de abrillantador.
••Limpie el abrillantador que se derrame alrededor del
dispensador.
La frecuencia con la que se debe recargar el dispensador
depende de la frecuencia con la que se lave la vajilla y el
ajuste de abrillantador utilizado.
parpadea cuando es
••El ícono Rinse Aid
necesario más abrillantador, a menos que el ajuste del
dispensador de abrillantador esté configurado en L0.
ESPAÑOL
1
Ajuste del dispensador de abrillantador
38 FUNCIONES INTELIGENTES
FUNCIONES
INTELIGENTES
NOTA
••Para verificar la conexión Wi-Fi, revise que el ícono
en el panel de control esté encendido.
Wi-Fi
Aplicación LG SmartThinQ
La aplicación LG SmartThinQ le permite comunicarse
con el electrodoméstico usando un teléfono inteligente.
Cosas a verificar previo a utilizar LG
SmartThinQ
••Para electrodomésticos con el
1
2
o
logo
Revise la distancia entre el electrodoméstico y el
enrutador inalámbrico (Red Wi-Fi).
•• Si la distancia entre el electrodoméstico y el
enrutador inalámbrico es muy grande, la señal
será débil. Puede que le tome más tiempo
registrarse o que falle la instalación.
••El electrodoméstico funciona únicamente con redes WiFi de 2.4 GHz. Contacte a su proveedor de servicios de
internet o verifique el manual del enrutador inalámbrico
para revisar la frecuencia de su red.
••LG SmartThinQ no es responsable por ningún problema
de conexión en red, falla, mal funcionamiento o error
causado por la conexión de red.
••El entorno inalámbrico circundante puede hacer que el
servicio de red inalámbrica funcione lentamente.
••Si el aparato tiene problemas para conectarse a la red
Wi-Fi, es posible que se encuentre demasiado lejos
del router. Adquiera un repetidor Wi-Fi (extensor de
alcance) para mejorar la intensidad de la señal Wi-Fi.
••Según el proveedor de servicios de Internet, la
conexión de la red puede no funcionar correctamente.
••Es posible que la conexión Wi-Fi no se conecte o se
interrumpa debido al entorno de la red doméstica.
Desactive la red móvil o celular en su teléfono
inteligente.
••El electrodoméstico no puede registrarse debido a
problemas con la transmisión de la señal inalámbrica.
Desconecte el electrodoméstico y espere alrededor de
un minuto previo a intentarlo de nuevo.
•• Para Iphones, apague la red al dirigirse a
Configuración → Celular → Red Celular
••Si el cortafuegos de su enrutador inalámbrico está
activado, desactivelo o añada una excepción a éste.
••El nombre de la red inalámbrica (SSID) debe ser una
combinación de letras y números. (No utilice caracteres
especiales)
••La interfaz de usuario (IU) del teléfono inteligente puede
variar dependiendo del sistema operativo (OS) del móvil
y del fabricante.
3
Conecte su teléfono inteligente al enrutador
inalámbrico.
••Puede que no logre configurar la red si el protocolo de
seguridad del router está en WEP. Por favor cambie
este protocolo por otro (es recomendado el WPA2) y
registre el producto de nuevo.
FUNCIONES INTELIGENTES 39
Cómo instalar la aplicación LG
SmartThinQ
Busque la aplicación LG SmartThinQ desde la tienda
Google Play o Apple App Store en un teléfono inteligente.
Siga las instrucciones para descargar e instalar la
aplicación.
Funciones de la aplicación LG
SmartThinQ
••Para electrodomésticos con el
o
logo
Monitorización
Compruebe el estado, el ciclo, las opciones, el tiempo de
operación y el tiempo de finalización del ciclo del aparato
en una sola pantalla.
Download Cycle (Descarga de ciclo)
Descargue ciclos nuevos y especiales que no se
encuentran incluidos en los ciclos básicos del artefacto.
Los artefactos que se encuentran correctamente
registrados tienen la posibilidad de descargar una
variedad de ciclos especiales específicos para el
artefacto.
Solamente puede guardarse un ciclo por vez en el
artefacto.
Una vez que se completa la descarga de un ciclo en el
artefacto, el producto mantiene el ciclo descargado hasta
que se descarga un nuevo ciclo.
Asistente de limpieza de la máquina
Esta función muestra cuántos ciclos quedan antes de
que se deba ejecutar el ciclo de Limpieza de la máquina.
Smart Diagnosis™
Esta función brinda información útil para diagnosticar y
resolver problemas con el producto conforme a su patrón
de uso.
Configuración
Ajuste el nivel de dispensador de abrillantador, el
recordatorio de limpieza de la máquina, el señal de nivel
y la luz indicadora de limpieza.
Tiene la opción de recibir notificaciones automáticas en
su teléfono inteligente cuando haya finalizado el ciclo o
cuando el artefacto presente problemas.
Active Enviar alertas para recibir notificaciones del
estado del aparato.
Las notificaciones serán recibidas aunque la aplicación
de LG SmartThinQ esté desactivada.
NOTA
••Si cambia su enrutador inalámbrico, proveedor de
servicios de internet, o su contraseña, por favor bórrelo
de LG SmartThinQ Ajustes → Editar Producto y
regístrelo de nuevo.
••Esta información está actualizada en el momento de
su publicación. La aplicación está sujeta a cambios
con fines de mejorar el producto sin previo aviso a los
usuarios.
ESPAÑOL
NOTA
••Si elige el inicio de sesión simple para acceder a la
aplicación LG SmartThinQ, deberá realizar el proceso
de registro del electrodoméstico cada vez que cambie
de teléfono o reinstale la aplicación.
Enviar alertas
40 FUNCIONES INTELIGENTES
Especificaciones módulo LAN
inalámbrico
Modelo
LCW-003
Rango de
frecuencia
2412~2462 MHz
Rango de
frecuencia
(max.)
IEEE 802.11 b : 17.56 dBm
IEEE 802.11 g : 25.53 dBm
IEEE 802.11 n : 25.29 dBm
Aviso FCC
Este equipo fue probado y se determinó que cumple
con los límites para los dispositivos digitales de Clase
B, en conformidad con la parte 15 de las normas de la
FCC. Estos límites están diseñados para ofrecer una
protección razonable contra interferencias dañinas en
una instalación residencial. Este equipo genera, usa y
puede emitir energía de radiofrecuencia y, si no se instala
y utiliza de acuerdo con las instrucciones, podría causar
interferencias dañinas a las comunicaciones por radio.
Sin embargo, no se garantiza que dicha interferencia
no pueda ocurrir en instalaciones particulares. Si este
equipo causa interferencia dañina a la recepción de
radio o televisión, que se puede determinar encendiendo
y apagando el equipo, se aconseja al usuario intentar
corregir la interferencia realizando alguna de las
siguientes acciones:
••Reorientar o reubicar la antena receptora.
••Aumentar la separación entre el equipo y el receptor.
••Conectar el equipo a una toma de corriente en un
circuito diferente del utilizado por el receptor.
••Consultar al vendedor o a un técnico de radio/TV con
experiencia para solicitar ayuda.
Este dispositivo cumple con la parte 15 de las normas
de la FCC. La operación está sujeta a las dos siguientes
condiciones:
1) Este dispositivo no debe causar interferencia dañina, y
2) Este dispositivo debe aceptar cualquier interferencia
recibida, incluso aquellas que pudieran causar un
funcionamiento no deseado del dispositivo.
Cualquier cambio o modificación en la construcción de
este dispositivo que no cuente con la aprobación expresa
de la parte responsable del cumplimiento, puede anular
la autorización del usuario para operar este equipo.
Declaración sobre exposición a la radiación de
RF de la FCC
Este equipo cumple con los límites de exposición a
la radiación de la FCC establecidos para entornos no
controlados. Este transmisor no se debe ubicar ni operar
junto con ninguna otra antena ni transmisor.
El equipo se debe instalar y operar con una distancia
mínima de 20 cm (7.8 pulg.) entre la antena y su cuerpo.
Los usuarios deben seguir las instrucciones de operación
específicas de manera tal de cumplir con las normas de
exposición a la RF.
Información de anuncio de programas
de código abierto
Para obtener el código fuente bajo GPL, LGPL, MPL
y otras licencias de código abierto que contiene este
producto, visite http://opensource.lge.com. Además del
código fuente, se pueden descargar los términos de la
licencia, las anulaciones de la garantía y los avisos de
derechos de autor.
LG Electronics también le proporcionará el código fuente
abierto en un CD-ROM con un cargo que cubra el costo
de realizar tal distribución (como el costo de los medios,
el envío y el manejo) con una previa solicitud por correo
electrónico a opensource@lge. com. Esta oferta es válida
durante tres (3) años a partir de la fecha de adquisición
del producto.
FUNCIONES INTELIGENTES 41
Función Smart Diagnosis™
(Diagnóstico Inteligente)
SmartThinQ Smart Diagnosis™
••Para electrodomésticos con el
o
logo
En caso de experimentar algún problema con el aparato,
el mismo tiene la capacidad de transmitir datos a través
de su teléfono al Centro de información del cliente de
LG. Los modelos equipados con NFC o Wi-Fi pueden
también transmitir datos a un teléfono inteligente usando
la aplicación LG SmartThinQ.
Use la función de diagnóstico inteligente en la aplicación
SmartThinQ para ayudar a diagnosticar problemas sin la
ayuda del Centro de información del cliente de LG.
Smart Diagnosis™ a través del Centro
de información al cliente
NOTA
••Smart Diagnosis™ no puede activarse a menos
que el electrodoméstico se encienda usando el
botón Encendido. Si no es posible encender el
electrodoméstico, entonces la resolución de problemas
debe llevarse a cabo sin usar Smart Diagnosis™.
o
logo
Esto le da la oportunidad de hablar directamente con
nuestros especialistas capacitados. El especialista
registra los datos transmitidos desde el aparato y los usa
para analizar el problema, así le brinda un diagnostico
efectivo y rápido.
Comuníquese con el Centro de información al
cliente de LG Electronics llamando al:
1
(LG EE. UU.) 1-800-243-0000
(LG Canadá) 1-888-542-2623
2
Cuando del centro de información le soliciten que
lo haga, coloque el micrófono del teléfono cerca del
ícono de Smart Diagnosis™. No presione ningún
otro botón.
3
Mantenga presionado Download Cycle hasta que
se visualice una cuenta regresiva en el artefacto.
4
Mantenga el teléfono allí hasta que la transmisión
de tonos haya terminado.
5
Una vez que la cuenta regresiva haya terminado
y se hayan detenido los tonos, reanude su
conversación con el agente del centro de atención,
que podrá, entonces, ayudarlo a usar la información
transmitida para un análisis.
NOTA
••Smart Diagnosis™ no puede activarse a menos
que el electrodoméstico se encienda usando el
botón Encendido. Si no es posible encender el
electrodoméstico, entonces la resolución de problemas
debe llevarse a cabo sin usar Smart Diagnosis™.
••Para obtener resultados óptimos, no mueva el teléfono
mientras se transmitan los tonos.
••Si el agente del centro de atención no puede obtener
una grabación precisa de los datos, es posible que le
pida que lo intente nuevamente.
••La calidad de la función Smart Diagnosis™ depende de
la calidad de la llamada local.
••Una llamada de mala calidad puede resultar en la mala
transmisión de los datos desde su teléfono al centro de
llamadas, lo que podría hacer que Smart Diagnosis™
tenga un mal funcionamiento.
ESPAÑOL
••Para electrodomésticos con el
Siga las instrucciones en la aplicación SmartThinQ para
realizar un diagnóstico inteligente usando su teléfono
inteligente.
42 MANTENIMIENTO
MANTENIMIENTO
Para mantener el rendimiento y evitar problemas, es
importante verificar el exterior y el interior del lavavajillas,
incluidos los filtros y los brazos rociadores, a intervalos
regulares.
ADVERTENCIA
••Cuando limpie el exterior y el interior del lavavajillas,
no utilice benceno ni solvente. De lo contrario,
podría ocasionar un incendio o una explosión.
••Para evitar lesiones físicas durante el cuidado y el
mantenimiento o limpieza, use guantes y/o prendas
protectoras.
NOTA
••Si no ha utilizado el lavavajillas durante mucho
tiempo, refresque el interior ejecutando un ciclo de
limpieza de la máquina sin detergente. Cuando el
ciclo haya finalizado, limpie el interior y el exterior del
lavavajillas siguiendo las instrucciones de la sección
Mantenimiento.
Limpieza del exterior
••En la mayoría de los casos, el exterior del lavavajillas
se puede limpiar con un trapo o una esponja suaves
y humedecidos, y secar con un trapo suave. Si el
lavavajillas tiene el exterior de acero inoxidable, use un
limpiador para ese material.
Limpieza del interior
••Limpie el interior del lavavajillas periódicamente con
un trapo o una esponja suaves y humedecidos para
eliminar las partículas de alimentos y suciedad.
••Para eliminar manchas blancas y olores del interior del
lavavajillas, ejecute un ciclo con la máquina vacía, sin
detergente, colocando la cantidad correspondiente a
una taza de vinagre blanco en un recipiente apto para
lavavajillas en el estante superior. (El vinagre es un
ácido y su uso constante podría dañar el artefacto).
Mantenimiento estacional y
almacenamiento
••En caso de que vaya a ausentarse por un extenso
período de tiempo durante los meses más calurosos,
cierre la válvula de agua, desenchufe la línea de
alimentación o apague el interruptor de corriente.
Limpie el filtro, la cuba y el dosificador para evitar
olores.
••En caso de que vaya a ausentarse por un extenso
período de tiempo durante los meses más fríos y exista
la posibilidad de que haya temperaturas heladas,
prepare las líneas de suministro de agua y el mismo
lavavajillas para el invierno. La preparación para el
invierno debe ser realizada por personal de servicio
calificado.
MANTENIMIENTO 43
Trampa de aire del desagüe
o triturador del fregadero
obstruidos
Verifique la trampa de aire del desagüe o el triturador del
fregadero si el lavavajillas no desagota correctamente.
1
Apague el lavavajillas.
2
Retire la cubierta de la trampa de aire y la tapa
plástica que se encuentra debajo.
3
Limpie quitando cualquier desecho con un palillo o
cepillo.
4
Vuelva a colocar la tapa plástica y la cobertura de la
trampa de aire.
NOTA
••La trampa de aire del desagüe y el triturador son
dispositivos de fontanería externos y no forman parte
del lavavajillas.
••La garantía del lavavajillas no cubre los costos de
servicio directamente relacionados con la limpieza o la
reparación de la trampa de aire de desagüe externa y
el triturador.
ESPAÑOL
Limpieza de la trampa de aire
44 MANTENIMIENTO
Limpieza de los filtros
1
2
ADVERTENCIA
Retire el estante inferior y coloque brazo rociador
del fondo de modo que se abra una V más amplia
hacia adelante.
Gire el filtro interno en sentido contrario a las agujas
del reloj y quite el filtro interno ensamblado y el filtro
de acero inoxidable.
••Tenga cuidado con los bordes filosos al manipular el
filtro de acero inoxidable.
PRECAUCIÓN
••Retire los restos de comida que se encuentren
atascados en los filtros para evitar la acumulación
de bacterias que generan malos olores así como
también posibles problemas en el desagote.
3
Limpie los filtros con un cepillo de cerdas suaves
bajo el chorro de agua. Ensamble de nuevo los
filtros antes de volver a instalarlos.
NOTA
••Para lograr los mejores resultados de lavado, limpie
el filtro después de cada carga. Si el filtro sigue sucio,
puede causar olores.
••En áreas donde hay agua dura, limpie el filtro utilizando
un cepillo suave una vez al mes, como mínimo.
••Limpie los filtros utilizando materiales no abrasivos y
agua corriente tibia.
••Asegúrese de que el filtro esté correctamente
ensamblado antes de comenzar un ciclo. Cuando lo
ensamble, rótelo con firmeza hasta que haga clic.
4
Para volver a colocar los filtros ensamblados,
coloque el brazo rociador de modo que la V más
amplia apunte hacia adelante. Encaje los filtros
nuevamente en el soporte de filtros y asegúrelos
haciendo girar el filtro interior en el sentido de las
agujas del reloj hasta que haga clic en su lugar.
Programa de limpieza del filtro recomendada
Cantidad de
cargas por
semana
Si lava la vajilla
antes de cargarla
Si quita los residuos y
enjuaga la vajilla antes
de cargarla
Si solo quita los
residuos de la vajilla
antes de cargarla
Si no quita los residuos
y enjuaga la vajilla
antes de cargarla
1-3
Cada 6 meses
Una vez por año
Cuatro veces por año
Una vez por mes
4-7
Cada 6 meses
Una vez por año
Cuatro veces por año
8-12
Cada 6 meses
Cada 6 meses
Cada 1.5 meses
Todas las semanas
13-14
Cada 6 meses
Cada 6 meses
Cada 1.5 meses
Dos veces por semana
Dos veces por mes
(cada 15 días)
MANTENIMIENTO 45
Limpieza de los brazos
rociadores
Si los orificios de los brazos rociadores se encuentran
bloqueados por algún residuo de comida, es posible
que la vajilla no se lave correctamente debido a que el
rociado no se efectuará de forma adecuada.
3
Enjuague o sacuda el brazo rociador para quitar las
partículas de alimentos.
4
Si algún residuo de comida bloquea los orificios de
los brazos rociadores, elimine la suciedad utilizando
un alfiler o alguna herramienta punzante.
5
Cuando haya quitado los residuos de comida, limpie
los orificios de los brazos rociadores bajo el chorro
de agua.
6
Luego de limpiar el brazo rociador superior, vuelva
a colocarlo en su lugar. Gire la tuerca 1/8 de giro en
sentido de las agujas del reloj para asegurarse de
que la tuerca se bloquee nuevamente en su lugar.
7
Luego de ensamblar, verifique que los brazos
rociadores giren libremente.
Se recomienda limpiar los brazos rociadores cada dos
semanas.
ESPAÑOL
Limpieza del brazo rociador inferior
1
Asegúrese de que los orificios propulsores de agua
no estén obstruidos con partículas de alimentos.
2
Si algún residuo de comida bloquea los orificios de
los brazos rociadores, elimine la suciedad utilizando
un alfiler o alguna herramienta punzante.
PRECAUCIÓN
••Para evitar romper las secciones del brazo
atomizador rodante, no tire de ellas ni las rote
manualmente.
Limpieza del brazo rociador superior
1
Tire de la bandeja superior hacia fuera. Asegúrese
de que los orificios propulsores de agua no estén
obstruidos con partículas de alimentos.
2
Cuando sea necesario realizar una limpieza,
extraiga el brazo rociador superior girando la tuerca
ubicada en la parte inferior del brazo 1/8 de giro en
sentido contrario a las agujas del reloj y tire de él
hacia abajo.
46 SOLUCIÓN DE PROBLEMAS
SOLUCIÓN DE PROBLEMAS
Preguntas frecuentes
P:
¿Es necesario utilizar un abrillantador?
R:
Es muy recomendable utilizar un abrillantador para mejorar el rendimiento del secado del lavavajillas. Para
ganar eficiencia en el consumo de energía, el sistema de secado híbrido no utiliza un elemento de calor
para asistir el secado, de manera que el abrillantador cumple un rol crucial en dicho proceso. Si no se usa
abrillantador, podría quedar agua en la vajilla y en la cuba. El abrillantador ayuda a garantizar que la mayor
parte del agua sea removida de la vajilla al final del enjuague y que la carga esté lista para el ciclo de
secado.
P:
¿Qué puedo hacer si mi vajilla queda con una película turbia o blanca después del lavado?
R:
En general, la película turbia se origina por los minerales del agua que reaccionan con el detergente del
lavavajillas. En primer lugar, asegúrese de no utilizar demasiado detergente. Consulte la sección Cómo
agregar detergente en el dispensador para conocer las cantidades recomendadas de detergente. Agregue
un enjuague extra al ciclo. Los lavavajillas LG utilizan menos agua que los lavavajillas tradicionales; por
lo tanto, agregar un enjuague extra ayuda a quitar la película. Si el agua de suministro es dura, podría
necesitarse un impulsor de rendimiento que trate la condición de agua dura.
P:
¿Cómo puedo quitar la película blanca del tambor?
R:
Medir 3 cucharadas (40 g) de polvo de ácido cítrico y utilícelo para llenar el compartimento principal del
detergente. Ejecute el ciclo Machine Clean. No utilizar detergente.
P:
¿Qué pasos debo seguir para mejorar los resultados de secado?
R:
El rendimiento del secado se ve directamente afectado por la cantidad de calor que permanece en la cuba
después de que se ejecuta el enjuague caliente. Si su lavavajillas se encuentra alejado del calentador de
agua de su casa, podría resultar necesario abrir la llave de agua caliente del fregadero antes de iniciar
el ciclo de lavado para asegurarse de que se purgue el agua fría de las líneas de agua caliente. Esto
garantizará que su lavavajillas tenga un suministro consistente de agua caliente desde el comienzo hasta
el final. La utilización del ajuste de Alta temperatura también ayuda a mantener la temperatura del tambor
interno y la vajilla más caliente antes de que se inicie el secado.
Los lavavajillas LG están diseñados para ser utilizados con abrillantador. El abrillantador maximiza la
cantidad de agua que se elimina de la vajilla antes de que comience el ciclo de secado. Si se utiliza un
abrillantador y el rendimiento aún necesita ser mejorado, ajuste la cantidad de abrillantador utilizada. Dos
(2) es el ajuste predeterminado, pero, de ser necesario, fíjelo el nivel en 3 para que se utilice más cantidad
de abrillantador.
El agua tiende a repeler en vez de extenderse en plástico y superficies antiadherentes, haciéndolas más
dificil de secar. Si lava artículos de plástico en el ciclo Normal seleccione la opciónExtra Dry o Night Dry o
ambas para mejores resultados de secado. Cuando la asistencia de enjuague está vacante, la opción Extra
Dry es seleccionada automáticamente.
Permita que el lavavajillas finalice por completo el ciclo de secado antes de abrir la puerta. Si la puerta
se abre en el medio de un ciclo de secado, el calor necesario para el funcionamiento del sistema de
secado híbrido se fugará. Esto provocará que toda la vajilla que se encuentra en el interior del lavavajillas
permanezca húmeda cuando termine el ciclo.
SOLUCIÓN DE PROBLEMAS 47
¿Qué es el sistema de secado híbrido?
R:
El lavavajillas no utiliza un elemento de calentamiento para el proceso de secado, sino que el calor es
retenido por la vajilla y el compartimiento durante los ciclos de lavado y enjuague para luego convertir el
agua que se produce en la cuba en humedad.
El aire caliente y húmedo del lavavajillas se introduce en un conducto de condensación ubicado en la
puerta por medio de un ventilador. Luego, el aire se enfría y hace que la humedad se condense. El aire a
temperatura ambiente también se introduce en el conducto para ayudar a enfriar el aire más rápido. Cuando
la humedad se condensa en líquido, es desagotada.
NOTA
••Se requiere abrillantador para mejorar el rendimiento de secado. Si no se usa abrillantador, podría quedar
agua en la vajilla y en la cuba.
P:
¿Por qué se escucha un silbido?
R:
Es importante determinar cuánto tiempo dura el ruido y cuándo aparece (en qué parte del ciclo). Cuando
ingresa el agua al lavavajillas, puede escucharse un silbido. Esto es normal. Cuando la presión de agua es
demasiado elevada, el sonido será más intenso; por lo cual, podría resultar necesario ajustar la válvula de
agua para disminuir la presión si el sonido es demasiado fuerte.
P:
¿Qué tipo de vajilla puede colocarse en el lavavajillas?
R:
Asegúrese que la vajilla que coloque en el artefacto sea apta para lavavajillas. La vajilla plástica no se seca
de manera tan efectiva como la vajilla de cristal o de metal. Los objetos plásticos no retienen tanto el calor
como la vajilla de cristal o de metal. Las tazas y la vajilla de plástico podrían necesitar ser secadas a mano
antes de guardarlas al finalizar el ciclo.
P:
¿Puedo realizar solamente un ciclo de secado?
R:
Para desagotar el agua estancada, mantenga presionado el botón Start durante tres segundos hasta que el
ciclo se detenga. Después de que se termina de desagotar el lavavajillas, se apaga la electricidad.
P:
R:
¿Por qué mi lavavajillas emite un pitido continuo si abro la puerta durante o justo después de
finalizado un ciclo?
Esto es normal. El lavavajillas le informa que las temperaturas interiores de la unidad son altas y que debe
tener cuidado cuando coloque sus manos en su interior. Cuando la unidad se enfría, el pitido se detiene.
ESPAÑOL
P:
48 SOLUCIÓN DE PROBLEMAS
P:
¿Qué es el Bloqueo de control y cómo se activa?
R:
El bloqueo Control Lock es una función que evita que se cambien los controles durante el ciclo. No evita
que se abra la puerta ni que se apague la unidad. Para activar o desactivar, mantenga presionados Half
Load y Energy Saver de forma simultánea durante tres segundos.
P:
¿Puedo agregar una extensión a la manguera de desagüe?
R:
Si es necesario utilizar una extensión en la manguera de desagüe, use una manguera de diámetro interior
de 5/8" o 7/8" y de 2 a 3 pies de longitud y un acople para conectar los dos extremos.
P:
Una luz LED está parpadeando, la máquina está emitiendo un pitido y el lavavajillas no inicia el
lavado. ¿Qué le ocurre al lavavajillas?
R:
Esta es una función de seguridad. La puerta se debe cerrar dentro de los cuatro segundos de haberse
presionado el botón Start. Si la puerta no se cierra a los cuatro segundos, parpadea una luz LED, suena
una alarma y el lavavajillas no funciona. Para que el lavavajillas comience a funcionar, abra la puerta
y luego ciérrela y presione Start (controles frontales) o presione Start y cierre la puerta antes de que
transcurran cuatro segundos (controles superiores).
P:
Antes de cargar la vajilla, ¿debo enjuagarla?
R:
No, no necesita enjuagar la vajilla antes de cargarla, en especial si utiliza los ciclos Normal y Automático. El
lavavajillas deja sus platos limpios sin necesidad de un enjuague previo.
Videos de soporte para el usuario
Si necesita más ayuda, puede encontrar videos y tutoriales en el sitio
web LG.com.
1
En la página principal de www.lg.com/us, haga click en la pestaña
Soporte del menú para mostrar las selecciones del menú.
Seleccione Video Tutorials.
2
Selecciona una categoría de producto y luego elija un tema o
busque una palabra clave.
Escanee este código QR para accesar
rápidamente a la página búsqueda de video
en el sitio web de LG.
SOLUCIÓN DE PROBLEMAS 49
Antes de llamar al servicio técnico
El artefacto está equipado con un sistema automático de monitoreo de errores para detectar y diagnosticar problemas
en una etapa temprana. Si el artefacto no funciona adecuadamente o si no funciona en absoluto, verifique lo siguiente
antes de solicitar servicio técnico.
Problema
Soluciones
••Presione el botón Start.
La puerta no está bien cerrada.
••Asegúrese de que la puerta esté bien
cerrada y trabada.
El suministro de energía o la línea de
alimentación no están conectados.
••Conecte el suministro de energía o la línea
de alimentación adecuadamente.
El fusible está quemado o el interruptor
de corriente está desactivado.
••Reemplace el fusible o restablezca el
interruptor de corriente.
El bloqueo de control está activado.
••Desactivar bloqueo de control.
El lavavajillas está conectado al agua fría.
••Controle la conexión del suministro de
agua o el ajuste de calentamiento del agua.
(Calentar el agua fría lleva más tiempo).
El ciclo anterior se ha parado antes de su
finalización y quedaron residuos de agua
en el lavavajillas.
••Encienda el aparato, ejecute la opción
Cancelar ciclo para eliminar el agua
residual y efectúe un ciclo Turbo con
detergente, pero con el lavavajillas vacío.
Hay alimentos en el fondo de la unidad o
en el filtro.
••Limpie el filtro y el interior según la sección
Mantenimiento del manual del propietario.
Se deja vajilla sin lavar mucho tiempo en
el lavavajillas.
••Haga un ciclo vacío con una taza de
vinagre blanco en un vaso o recipiente apto
para lavavajillas colocado en la bandeja
superior. (El vinagre es un ácido y su uso
constante podría dañar el aparato).
La manguera de desagüe está plegada u
obstruida.
••Ajuste la manguera o elimine el bloqueo.
Selección inadecuada de ciclo.
••Seleccione el ciclo correcto según el nivel
de suciedad y el tipo de vajilla a lavar.
La temperatura del agua es demasiado
baja.
••Controle la conexión del suministro de agua
o el ajuste de calentamiento del agua.
No se utilizó detergente para lavavajillas.
••Utilice el detergente recomendado.
Presión de agua de entrada insuficiente.
••La presión de agua debe ser de entre 20 y
80 psi.
Los orificios propulsores de agua de los
brazos rociadores están bloqueados.
••Limpie los brazos rociadores.
Carga inadecuada de vajilla.
••Asegúrese de que la vajilla no bloquee
la rotación de los brazos rociadores
ni interfieran con el dispensador de
detergente.
Los filtros están obstruidos.
••Limpie los filtros.
Opacidad en la vajilla de
cristal.
Hay una combinación de exceso de
detergente y agua dura.
••Use menos detergente y un abrillantador
para minimizar el problema.
Marcas negras o grises en
la vajilla.
Los objetos de aluminio rozan contra la
vajilla durante el ciclo.
••Reposicione la vajilla.
Película amarilla o marrón
en las superficies internas
del lavavajillas.
Manchas de té o café.
••Elimine las manchas utilizando un producto
quita manchas.
El lavavajillas funciona por
demasiado tiempo.
Olor.
El agua permanece en el
compartimiento luego de
que el ciclo se completa.
Quedan restos de comida
en la vajilla.
ESPAÑOL
El lavavajillas no funciona.
Causa posible
No se presionó el botón Start.
50 SOLUCIÓN DE PROBLEMAS
Problema
Causa posible
Baja temperatura del agua.
Sobrecarga.
••No sobrecargue el lavavajillas.
Carga inadecuada.
••Consulte la sección "Funcionamiento".
Presión de agua insuficiente.
••La presión de agua debe ser de entre 20 y
80 psi.
Detergente insuficiente.
••Agregue la cantidad de detergente
recomendada. Consulte la sección
"Funcionamiento".
El dispensador del abrillantador está
vacío.
••Recargue el dispensador del abrillantador.
Agua dura acumulada en la cuba.
••Retire toda la vajilla, los cubiertos y el
cesto para cubiertos del lavavajillas. Deben
quedar únicamente los estantes en la cuba.
Para obtener mejores resultados, use
ácido cítrico en polvo (se puede encontrar
en la sección de enlatados de la mayoría
de los mercados o en Internet). Mida 3
cucharadas (40 g) de ácido cítrico en polvo.
Llene el compartimiento principal de lavado
con el polvo que ha medido. Si no puede
conseguir ácido cítrico en polvo, vierta
aproximadamente una taza (200-300 ml)
de vinagre blanco en un recipiente poco
profundo y colóquelo en el estante superior.
Ejecute el ciclo de limpieza de la máquina.
No utilice detergente.
Manchas y película en la
vajilla.
Algunos ruidos son normales durante el
funcionamiento.
Ruido.
Soluciones
••El suministro de agua debe estar a 120 °F
para un mejor rendimiento de lavado.
••Abra la cubierta de detergente.
••Desagote la bomba al inicio del ciclo de
desagüe.
El lavavajillas no se encuentra a nivel.
••Ajuste las patas de nivelación.
El brazo de la boquilla golpea contra la
vajilla.
••Reposicione la vajilla.
La vajilla no se seca.
El dispensador del agente de enjuague
está vacío.
••Controle y recargue el dispensador del
agente de enjuague si está vacío.
Las lámparas no se
encienden.
La electricidad está desconectada.
••Conecte el suministro de energía.
Los brazos rociadores no
rotan normalmente.
Los orificios de los brazos rociadores
están bloqueados con partículas de
comida.
••Limpie los orificios de los brazos
rociadores.
La bandeja superior está
torcida.
La bandeja está mal ajustada.
••Consulte la sección "Bandeja superior
ajustable".
El lavavajillas emite un
pitido constante cuando
la puerta está abierta,
durante o justo luego de
que finaliza un ciclo.
Se trata de una medida de seguridad.
El contacto con el vapor que surge del
interior o con contenidos del lavavajillas
que se hallan a altas temperaturas puede
provocar lesiones.
••Cierre la puerta hasta que el lavavajillas
y la vajilla se enfríen. El pitido finalizará si
se cierra la puerta o cuando disminuya la
temperatura interior.
SOLUCIÓN DE PROBLEMAS 51
Problema
Causa posible
Soluciones
El lavavajillas emite un
pitido si se toca el panel
mientras está operando.
Si se choca o toca el panel de
control cuando el artefacto está en
funcionamiento, puede producirse un
sonido de botón desactivado. Solo los
botones Power, Start y Control Lock están
activados durante el funcionamiento para
evitar que los ajustes de ciclo se cambien
accidentalmente.
El lavavajillas no finalizó
el ciclo.
La puerta se abrió durante el ciclo.
••Si la puerta se abre durante un ciclo, debe
presionarse el botón Start antes de que
transcurran 4 minutos o la máquina se
apaga y se pierden todos los ajustes.
El lavavajillas no está correctamente
nivelado.
••Verifique que la unidad esté correctamente
nivelada de lado a lado y de adelante hacia
atrás. Consulte las instrucciones para la
nivelación en la sección Instalación.
Detergente incorrecto.
••Si el espumado excesivo causa la fuga,
deje que la espuma se asiente durante 24
horas y luego limpie el interior del tambor
con leche.
La contraseña para la red Wi-Fi a la que
se está intentando conectar es incorrecta.
••Busque la red Wi-Fi conectada a su
teléfono inteligente y remuévala, luego
registre su electrodoméstico en LG
SmartThinQ.
Red Móvil está activada en su teléfono
inteligente.
••Desactive la Red Móvil en su teléfono
inteligente y registre el electrodoméstico
utilizando la red Wi-Fi.
El nombre de la red inalámbrica (SSID) se
ha configurado incorrectamente.
••El nombre de la red inalámbrica (SSID)
debe ser una combinación de letras y
números. (No utilice caracteres especiales)
La frecuencia del enrutador no es de 2.4
GHz.
••Sólo se admite una frecuencia de enrutador
de 2.4 GHz. Configure el enrutador
inalámbrico a 2.4 GHz y conecte el
electrodoméstico a éste. Para verificar la
frecuencia del enrutador, consulte con su
proveedor de servicios de internet o con el
fabricante del enrutador.
La distancia entre el enrutador y el
electrodoméstico es muy grande.
••Si la distancia entre el electrodoméstico y
el enrutador es muy grande, la señal puede
ser débil y puede que no se configure
la conexión correctamente. Reubique el
enrutador a manera de que esté más cerca
del electrodoméstico.
P1, P2, P3, o P4 aparece en
la pantalla.
El ciclo de Descarga está seleccionado.
••Éste no es un código de error. Éste código
indica el ciclo de Descarga en curso.
n:#, U:#, d:#, t# aparece en
pantalla.
(# = una cantidad)
Modo prueba seleccionado.
••Éste no es un código de error. Este
código se utiliza al probar el lavavajillas.
Apague y encienda la unidad y el código
desaparecerá.
L0, L1, L2, L3 o L4 aparece
en la pantalla.
El modo configuración Nivel de Asistencia
de Enjuague se encuentra seleccionado.
••Éste no es un código de error. Este código
indica el nivel de asistencia de enjuague
actual. Para más información, consulte la
sección Agregado de agentes de limpieza
section.
CL aparece en la pantalla.
Bloqueo Infantil está activado.
••Éste no es un código de error. Este código
indica que el bloqueo infantil está activado.
Mantenga presionado Half Load y Energy
Saver simultáneamente por tres segundos.
El electrodoméstico de
su hogar y su teléfono
inteligente no están
conectados a la red Wi-Fi.
••Los sonidos de fin de ciclo y de alertas se
seguirán emitiendo.
ESPAÑOL
Se producen pérdidas
desde la parte frontal de la
unidad.
••Puede apagar los sonidos de los botones
manteniendo presionado Half Load
durante 3 segundos.
52 SOLUCIÓN DE PROBLEMAS
Códigos de error
Problema
Causa posible
Hay un problema en la entrada de agua.
Soluciones
••Controle que la manguera del agua no esté
obstruida, plegada o congelada.
••Controle el suministro de agua.
Hay un problema en el desagüe.
••Controle que la manguera de desagüe
de agua no esté obstruida, plegada o
congelada.
La trampa de aire o el triturador están
obstruidos.
••Limpie la trampa de aire o el triturador.
Los filtros están obstruidos.
••Limpie los filtros.
Exceso de espuma causado por el uso del
detergente inapropriado,como detergente
para vajillas.
••No utilice detergente para lavar a mano.
Utilice solo detergentes diseñados para su
uso en lavavajillas automáticos.
••Para remover el residuo de detergente en
la bañera, vierta aproximadamente 4-8 oz
(100~200 mℓ) de leche en un recipiente
poco profundo, colóquelo en el estante
superior y ejecute el ciclo Auto en el
electrodoméstico.
fallo al nivelar el lavaplatos.
••Asegúrese de que el electrodoméstico haya
sido nivelado apropiadamente.
••Corte el suministro de agua al lavavajillas y
comuníquese con un Centro de Información
al Cliente de LG llamando al 1-800-2430000 (EE. UU.) o al 1-888-542-2623
(Canadá).
Pérdida de agua.
••El lavavajillas emite un sonido de alerta
durante 10 segundos y la bomba de
desagüe funciona de manera intermitente.
Si se apaga el artefacto, este vuelve a
encenderse automáticamente hasta que se
resuelve el error AE.
Excesiva cantidad de agua.
Fallas en el circuito de calentamiento.
Fallas en el termistor.
Problema con el motor.
Problema con el motor Vario.
••Comuníquese con un centro de información
al cliente de LG Electronics llamando al:
1-800-243-0000 (EE. UU.) 1-888-542-2623
(Canadá).
GARANTÍA LIMITADA 53
GARANTÍA LIMITADA
PARA EE. UU.
AVISO DE ARBITRAJE: ESTA GARANTÍA LIMITADA CONTIENE UNA CLÁUSULA DE ARBITRAJE QUE LE DEMANDA
A USTED Y A LG RESOLVER CONFLICTOS A TRAVÉS DE UN ARBITRAJE VINCULANTE EN LUGAR DE HACERLO
EN LA CORTE, A MENOS QUE USTED DECIDA NO PARTICIPAR. EN EL ARBITRAJE NO ESTÁN PERMITIDAS
LAS ACCIONES COLECTIVAS NI LOS JUICIOS CON JURADO. POR FAVOR, VEA A CONTINUACIÓN LA SECCIÓN
TITULADA “PROCEDIMIENTO PARA RESOLVER CONFLICTOS”.
1)
Período de garantía
Alcance de la
garantía
CÓMO SE MANEJA EL SERVICIO TÉCNICO
Dos (2) años a partir de la fecha de
compra minorista original
Mano de obra /
Piezas
LG también brindará, sin costo alguno, todos los servicios de
mano de obra y en sitio para reemplazar la pieza defectuosa.
Cinco (5) años a partir de la fecha de
compra minorista original
La placa control
principal1/
Bandejas
La placa control principal y bandejas del lavavajillas. El
cliente será responsable del costo de mano de obra o
servicio en el hogar para reemplazar las piezas defectuosas.
Diez (10) años a partir de la fecha de
compra minorista original
Motor Direct Drive
Garantía limitada de por vida
Cuba
Motor Direct Drive. El cliente será responsable del costo de
mano de obra o servicio en el hogar para reemplazar las
piezas defectuosas.
Revestimiento de acero inoxidable de la puerta y la cuba.
El cliente será responsable del costo de mano de obra o
servicio en el hogar para reemplazar las piezas defectuosas.
1 La placa control principal está ubicada en la parte inferior derecha del lavavajillas, desde la vista frontal.
••Los productos y las piezas de repuesto están garantizados durante el tiempo restante del período original de garantía
o noventa (90) días, lo que resulte mayor.
••Los productos y las piezas de repuesto pueden ser nuevos o reparados.
ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, LO QUE INCLUYE SIN
LÍMITE, LAS GARANTÍAS DE APTITUD COMERCIAL O IDONEIDAD PARA UN FIN EN PARTICULAR. SALVO
POR LAS GARANTÍAS IMPLÍCITAS EXIGIDAS POR LA LEY, SU DURACIÓN ESTÁ LIMITADA AL PERÍODO DE
GARANTÍA EXPRESO MENCIONADO ANTERIORMENTE. NI EL FABRICANTE NI SU DISTRIBUIDOR EN LOS
ESTADOS UNIDOS SERÁN RESPONSABLES DE NINGÚN DAÑO INCIDENTAL, EMERGENTE, INDIRECTO
NI PUNITIVO DE NINGÚN TIPO, LO QUE INCLUYE SIN LÍMITE, INGRESOS O GANANCIAS PERDIDOS O
CUALQUIER OTRO DAÑO CONTRACTUAL, EXTRACONTRACTUAL O DE OTRO TIPO.
Algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, o limitaciones a la duración
de la garantía implícita, por lo que la exclusión o limitación anteriormente mencionadas podrían no corresponder en su
caso. Esta garantía le otorga derechos legales específicos y es posible que usted cuente con otros derechos que varían
según el estado.
ESTA GARANTÍA LIMITADA NO CUBRE LO SIGUIENTE:
••Viajes del servicio técnico para entregar, buscar, instalar o reparar el producto; instrucciones al cliente sobre la
operación del producto; reparación o reemplazo de fusibles o corrección de cableado o fontanería, o corrección de
reparaciones/instalaciones no autorizadas.
••Incapacidad del producto para funcionar debido a fallas e interrupciones del suministro eléctrico o a un servicio
eléctrico inadecuado.
••Daños causados por tuberías de agua rotas o con fugas, tuberías de agua congeladas, líneas de desagüe restringidas,
suministro de agua inadecuado o interrumpido, o suministro de aire inadecuado.
••Daños resultantes de operar el producto en una atmósfera corrosiva o contraria a las instrucciones detalladas en el
manual del propietario del producto.
••Daños al producto causados por accidentes, pestes y alimañas, rayos, viento, incendio, inundaciones o hechos de
fuerza mayor.
••Daños o fallas causados por modificaciones o alteraciones no autorizadas, o si se usa para otro fin que no sea el
previsto, o por fugas de agua donde la unidad no se haya instalado correctamente.
ESPAÑOL
Si el lavavajillas LG fallara debido a defectos de materiales o de fabricación en el uso doméstico normal, durante el
período de garantía que se establece a continuación, LG tendrá la opción de reparar o reemplazar el producto. Esta
garantía limitada solo es válida para el comprador minorista original del producto y será vigente solo cuando se compre
y use dentro de los Estados Unidos y de los territorios estadounidenses. Se exige el comprobante de compra minorista
original para solicitar servicio por garantía según esta garantía limitada.
54 GARANTÍA LIMITADA
••Daños o fallas causados por corriente o voltaje eléctricos incorrectos, o por códigos de fontanería, por uso comercial o
industrial, o por uso de accesorios, componentes o productos de limpieza consumibles no aprobados por LG.
••Daños causados por el transporte y el manejo, incluye rayas, muescas, astillado y otros daños al acabado del
producto, a menos que tales daños resulten de defectos de los materiales o de la fabricación y se informen dentro del
plazo de una (1) semana de la entrega.
••Daños o artículos faltantes a productos reacondicionados, comprados con descuento, con la caja abierta o que hayan
estado en exhibición.
••Productos cuyos números de serie originales hayan sido retirados, alterados o no se puedan determinar fácilmente.
Los números de serie y de modelo, junto con el comprobante de venta minorista original, son necesarios para validar
la garantía.
••Aumentos en los costos de los servicios públicos y otros gastos adicionales de dichos servicios.
••Reparaciones cuando el producto se use de otra forma que no sea uso doméstico usual y normal (p. ej., uso
comercial, en oficinas e instalaciones recreativas) o uso contrario a las instrucciones detalladas en el manual del
propietario del producto.
••Costos asociados con el retiro del producto de su casa para realizar reparaciones.
El costo de la reparación o el reemplazo en estas circunstancias excluidas estará a cargo del consumidor.
PARA OBTENER SERVICIO EN GARANTÍA E INFORMACIÓN ADICIONAL
Para obtener más información sobre el producto, visite el sitio web de LG en http://www.lg.com
Para obtener asistencia sobre el uso de este producto o para programar un servicio, comuníquese con LG Electronics al
1-800-243-0000.
Para obtener más información, escriba a: LG Electronics, 201 James Record Road, Huntsville, Alabama 35813
GARANTÍA LIMITADA 55
PROCEDIMIENTO PARA RESOLVER CONFLICTOS:
TODOS LOS CONFLICTOS ENTRE USTED Y LG QUE SURJAN FUERA DE O RELACIONADOS DE ALGUNA
MANERA CON ESTA GARANTÍA LIMITADA O CON EL PRODUCTO, SE RESOLVERÁN EXCLUSIVAMENTE A
TRAVÉS DE UN ARBITRAJE VINCULANTE Y NO EN UNA CORTE DE JURISDICCIÓN GENERAL. ARBITRAJE
VINCULANTE SIGNIFICA QUE USTED Y LG RENUNCIAN AL DERECHO DE UN JUICIO CON JURADO Y A
REALIZAR O PARTICIPAR EN UNA DEMANDA COLECTIVA.
Aviso de disputa. En caso de que usted desee iniciar un procedimiento de arbitraje, primero debe notificar a LG por
escrito al menos 30 días antes de iniciar el arbitraje enviando una carta a LG a LG Electronics, USA, Inc. Atención: Legal
Department- Arbitration 1000 Sylvan Ave, Englewood Cliffs 07632. Usted y LG aceptan participar en discusiones de
buena fe en un intento de resolver su reclamo de manera amistosa. En la carta debe proporcionar su nombre, dirección
y número de teléfono; identificar el producto que es objeto de la reclamación; y describir la naturaleza del reclamo y
el remedio que busca. Si usted y LG no pueden resolver la disputa dentro de 30 días, cualquiera de las partes puede
proceder a presentar una demanda de arbitraje.
Acuerdo de arbitraje vinculante y renuncia de demanda colectiva. En caso de no resolver la disputa durante
el período de 30 días después de enviar una notificación por escrito a LG, Usted y LG se comprometen a resolver
cualquier reclamo entre nosotros, solamente a través de arbitraje vinculante sobre una base individual, a menos que
usted se excluya, conforme a lo dispuesto a continuación. Cualquier conflicto entre usted y LG no estarán combinados
o consolidados con una controversia relacionada con cualquier otro producto o reclamo de otra persona o entidad. Más
específicamente y sin prejuicio de lo anterior, no procederá bajo ninguna circunstancia cualquier disputa entre usted y
LG como parte de una acción colectiva o representativa. En lugar del arbitraje, cualquiera de las partes podrá iniciar una
acción individual en la corte de reclamos menores, pero tales acciones en la corte de reclamos menores no podrán ser
realizadas en una acción colectiva o representativa.
Normas y procedimientos de arbitraje. Para comenzar con el arbitraje de un reclamo, usted o LG deben realizar
una demanda escrita para arbitraje. El arbitraje será administrado por la Asociación Americana de Arbitraje (AAA)
y se llevará a cabo ante un árbitro único bajo las Normas de Arbitraje del Consumidor de la AAA, que tienen efecto
al momento de inicio del arbitraje (en adelante “Normas de la AAA”) y bajo los procedimientos establecidos en esta
sección. Las Normas de la AAA están disponibles en línea en www.adr.org/consumer. Envíe una copia de su solicitud
de arbitraje por escrito, así como una copia de esta disposición, a la AAA de la forma descrita en las Normas de la
AAA. También debe enviar una copia de su solicitud por escrito a LG en LG Electronics, USA, Inc. Atención: Legal
Department- Arbitration 1000 Sylvan Ave, Englewood Cliffs 07632. Si hay un conflicto entre las Normas de la AAA y
las reglas establecidas en esta sección, prevalecerán dichas reglas de esta sección. Esta disposición de arbitraje se
rige por la Ley Federal de Arbitraje. El juicio se puede introducir en el laudo arbitral en cualquier tribunal de jurisdicción
competente. Todos son temas para que el árbitro tome sus decisiones, excepto aquellos asuntos relativos al alcance y
aplicabilidad de la cláusula de arbitraje y de la capacidad de arbitraje de la controversia para que el tribunal decida. El
árbitro se regirá por los términos de esta disposición.
Legislación vigente. La legislación del estado de su residencia regirá esta Garantía Limitada, así como todas las
disputas entre nosotros, salvo que sea invalidada o inconsistente con leyes federales aplicables.
Tarifas / Costos. Usted no debe pagar ninguna tarifa para comenzar un arbitraje. Al recibir su solicitud de arbitraje
por escrito, LG pagará todos los gastos administrativos rápidamente a la AAA, a menos que usted solicite más de
$25,000.00 por daños, en cuyo caso el pago de estos gastos se regirá por las Normas de la AAA. Salvo disposición
contraria prevista en el presente documento, LG pagará a la AAA todos los gastos documentales, administrativos y de
arbitraje para cualquier arbitraje iniciado, de conformidad con las Normas de la AAA y esta disposición de arbitraje. Si
usted prevalece en el arbitraje, LG pagará los honorarios y gastos de sus abogados, siempre y cuando sean razonables,
considerando factores que incluyen, entre otros, el monto de la compra y el monto del reclamo. No obstante lo anterior,
si la ley aplicable permite una adjudicación de honorarios y gastos razonables de abogados, un árbitro puede otorgarlos
en la misma medida que lo haría un tribunal. Si el árbitro considera que la sustancia de su reclamo o la reparación
solicitada en la demanda es frívola o se utiliza para un propósito inadecuado (calificado según las normas establecidas
en la Norma Federal de Procedimiento Civil 11 (b)), el pago de todos los honorarios de arbitraje se regirá por las Normas
de la AAA. En tal situación usted se compromete a reembolsar a LG todos los fondos erogados previamente por ella,
cuyo pago es, por otra parte, su obligación, según las Normas de la AAA. Salvo disposición contraria, LG renuncia a
cualquier derecho que pudiera tener para solicitarle los honorarios y gastos de sus abogados, si LG prevalece en el
arbitraje.
ESPAÑOL
Definiciones. Para el propósito de esta sección, las referencias a “LG” significan: LG Electronics U.S.A., Inc., sus
empresas matrices, subsidiarias y filiales y cada uno de sus directivos, directores, empleados, agentes, beneficiarios,
predecesores en interés, sucesores, cesionarios y proveedores; las referencias a “conflicto” o “reclamación” incluirán
cualquier conflicto, reclamo o controversia de cualquier tipo, sin importar (ya sea basado en contrato, agravio, estatuto,
regulación, ordenanza, fraude, falsa representación o cualquier teoría legal o equitativa) que surja de o esté relacionada
con cualquier forma de venta, condición o desempeño del producto o de esta Garantía Limitada.
56 GARANTÍA LIMITADA
Audiencias y ubicación. Si su reclamo es por $25,000 o menos, usted puede optar que el arbitraje sea realizado
únicamente sobre la base de: (1) documentos presentados al árbitro, (2) a través de una audiencia telefónica o (3) por
una audiencia en persona, según lo establecido por las Normas de la AAA. Si su reclamo excede $25,000, el derecho a
una audiencia estará determinado por las Normas de la AAA. Cualquier audiencia de arbitraje en persona se realizará
en un lugar dentro del distrito judicial federal en el cual resida, a menos que ambos acuerden otra ubicación o estemos
de acuerdo con el arbitraje telefónico.
Exclusión. Usted puede quedarse fuera de este procedimiento de resolución de la disputa. Si se excluye, ni usted ni LG
pueden solicitar al otro que participe en un procedimiento de arbitraje. Para excluirse usted debe enviar una notificación
a LG, en un lapso de hasta 30 días continuos, contados a partir de la fecha de la primera compra del consumidor del
producto, ya sea por: (i) el envío de un correo electrónico a optout@lge.com con el siguiente Asunto: “Exclusión del
arbitraje” o (ii) llamada al 1-800-980-2973. Debe incluir en el correo electrónico de exclusión o suministrar por teléfono:
(a) su nombre y dirección; (b) la fecha en la cual el producto fue comprado; (c) el nombre o el número del modelo del
producto; y (d) el número del serial (el número del serial puede ser hallado (i) en el producto, o (ii) en la dirección
de https://www.lg.com/us/support/repair-service/schedule-repair-continued al hacer clic en “Find My Model & Serial
Number”).
Sólo puede excluirse del procedimiento de resolución de conflictos en la forma descrita anteriormente (es decir, por
correo electrónico o por teléfono); ninguna otra forma de notificación será efectiva para hacerlo. Excluirse de este
procedimiento de resolución de controversias no afectará de ninguna manera la cobertura de la Garantía Limitada, por
lo que usted continuará disfrutando de todos sus beneficios. Si conserva este producto y no se excluye, usted acepta
todos los términos y condiciones de la cláusula de arbitraje descrita anteriormente.
GARANTÍA LIMITADA 57
Limitaciones de la Garantía (Estados Unidos y Canadá)
Resultados deficientes de
lavado causados por desechos
remanentes en el filtro.
Resultados deficientes de
secado causados por falta de
abrillantador.
No se suministra agua porque el
grifo no está abierto.
••Asegúrese de que no haya vajilla
ni utensilios que bloqueen los
brazos rociadores.
••No apile la vajilla.
••Use abrillantador o detergente
combinado.
••Verifique y abra la llave de agua.
Error IE
No hay suministro de agua,
porque la manguera de entrada
está plegada.
••Vuelva a instalar la manguera de
entrada.
Error IE
No hay desagüe porque la
manguera de desagüe está
plegada.
••Vuelva a instalar la manguera de
desagüe.
Error OE
El tapón ciego del triturador no
se ha extraído.
••Retire el tapón del triturador.
Error OE
El triturador o la trampa de aire
están bloqueados por desechos.
Error OE
Problema en la conexión de la
válvula de entrada y la manguera
de desagüe causado por una
instalación inadecuada.
Fuga externa
••Limpie el triturador o la trampa
de aire.
••Reinstale la manguera.
ESPAÑOL
Resultados deficientes de
lavado causados por una carga
incorrecta o exceso de apilado:
el brazo de lavado no gira o el
dispensador de jabón queda
cerrado.
••Limpie el filtro con regularidad.
58 GARANTÍA LIMITADA
Movimiento de la puerta o
cierre comprometido debido a
nivelación incorrecta.
••Ajuste las patas de nivelación
frontales inferiores a la altura
requerida.
No hay energía eléctrica debido a
una conexión floja de la línea de
alimentación o a un problema en
el tomacorriente eléctrico.
••Reconecte la línea de
alimentación o repare el
tomacorriente.
Retiro, cableado eléctrico,
fontanería.
Instalación
••Deberá pagar la instalación.
FRANÇAIS
MANUEL DU PROPRIÉTAIRE
LAVEVAISSELLE
Veuillez lire attentivement le présent manuel de lʼutilisateur avant de faire
fonctionner lʼappareil et conservez-le à portée de la main pour le consulter
en tout temps.
www.lg.com
Copyright © 2018 LG Electronics Inc. Tous droits réservés.
2

TABLE DES MATIÈRES
3 CARACTÉRISTIQUES DU
PRODUIT
4 CONSIGNES DE SÉCURITÉ
4
CONSIGNES DE SÉCURITÉ IMPORTANTES
9 APERÇU DU PRODUIT
9 Pièces extérieures
10 Pièces intérieures
10Accessoires
11INSTALLATION
11
12
12
12
13
14
14
15
16
17
18
18
20
20
21
Pièces et outils requis pour lʼinstallation
Aperçu de lʼinstallation
Dimensions du produit
Caractéristiques du produit
Préparer lʼouverture de lʼarmoire
Préparer le câblage électrique
Préparer le raccord dʼalimentation en eau
Préparer le lave-vaisselle
Glisser le lave-vaisselle dans lʼarmoire
Mise à niveau de lʼappareil
Fixation sécuritaire du lave-vaisselle au comptoir
Raccordement du tuyau de vidange
Raccordement de lʼalimentation en eau
Raccordement de lʼalimentation électrique
Dernière vérification
22FONCTIONNEMENT
22 Utilisation de lʼappareil
23 Panneau de contrôle
25Cycles
26 Les options
27 Guide des options et des cycles
28 Chargement du lave-vaisselle
28 Chargement du panier inférieur
30 Chargement du panier à ustensiles
31 Chargement du panier supérieur
34 Chargement du panier à couverts (sur certains
modèles)
36 Ajout dʼagents nettoyants
38 FONCTIONS INTELLIGENTES
38 Application SmartThinQ
41 Fonction Smart DiagnosisMC
42ENTRETIEN
42
42
42
43
Nettoyage de lʼextérieur
Nettoyage de lʼintérieur
Entretien saisonnier et rangement
Coupure antirefoulement ou broyeur dʼévier
obstrué
44 Nettoyage des filtres
45 Nettoyage des bras de lavage
46DÉPANNAGE
46 Foire aux questions
48 Vidéos d'aide aux utilisateurs
49 Avant dʼappeler le réparateur
53GARANTIE LIMITÉE
53 POUR CANADA
57 Exceptions à la garantie (É.-U. et Canada)
CARACTÉRISTIQUES DU PRODUIT
3
CARACTÉRISTIQUES DU PRODUIT
Système QuadWashMC
Le bras de lavage inférieur à multiples mouvements projette lʼeau dans plusieurs directions et à des intensités
optimisées pour atteindre toutes les parties de la cuve. Ce système procure une couverture de lavage puissante et
complète.
Moteur à entraînement direct avec ondulateur
Lʼexpérience de LG en technologie des moteurs permet dʼoffrir des fonctions avancées comme lʼoption Dual Zone, le
fonctionnement silencieux, lʼéconomie dʼénergie et la durabilité.
Le style simple et la haute qualité de construction du moteur le rendent si fiable quʼil est couvert par une garantie de 10
ans.
Ce système de réglage de la hauteur des tiges et des paniers est facile à utiliser et fournit plus de flexibilité et de
polyvalence pour placer des plats de tailles et de formats variés.
Système de séchage hybride
Ce système de séchage efficace nʼutilise pas dʼélément chauffant durant le séchage, ce qui a pour résultat une
économie dʼénergie supérieure et un traitement doux pour la vaisselle.
SmartThinQMC
Téléchargez la nouvelle application pour téléphone intelligent de LG pour régler les options, exécuter un
autodiagnostic, trouver des solutions aux problèmes de lʼappareil et profiter de plusieurs autres fonctions utiles. Cette
fonction nécessite une connexion Wi-Fi.
Technologie TrueSteamMC
La vapeur remplit la cuve et recouvre la surface de chaque plat de minuscules gouttes d’eau purifiée, ce qui donne une
vaisselle étincelante de propreté.
FRANÇAIS
Système EasyRack Plus
4
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ
LISEZ TOUTES LES CONSIGNES AVANT LʼUTILISATION
Il est très important dʼassurer votre sécurité et celle des autres.
Nous fournissons de nombreux conseils de sécurité importants dans ce manuel et sur votre appareil. Lisez toujours
l'ensemble des messages de sécurité et respectez-les.
Ceci est le symbole dʼalerte de sécurité.
Ce symbole est destiné à vous alerter des dangers potentiels pouvant entraîner la mort ou des blessures.
Tous les messages de sécurité seront précédés du symbole dʼalerte de sécurité et du terme AVERTISSEMENT
ou MISE EN GARDE.
Voici le message que ces mots véhiculent :
AVERTISSEMENTS
Vous pouvez être tué ou grièvement blessé si vous ne suivez pas les consignes.
MISE EN GARDE
Vous pouvez être légèrement blessé ou pouvez endommager le produit si vous ne suivez pas les consignes.
Tous les messages de sécurité vous indiqueront quel est le danger potentiel, comment réduire les risques de
blessures et ce qui peut se produire en cas de non-respect des consignes.
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENTS
Pour réduire les risques dʼexplosion, dʼincendie, de mort, de décharge électrique,
de brûlure ou de blessures lors de lʼutilisation de lʼappareil, prenez les précautions
élémentaires, y compris les suivantes :
INSTALLATION
••Branchez lʼappareil dans un circuit électrique à protection, à valeurs nominales et de taille adéquates pour
éviter une surcharge électrique.
••Pour réduire le risque de blessure grave ou de décès, suivez toutes les consignes dʼinstallation.
••Lʼappareil doit être installé et mis à la terre conformément au code du bâtiment local par le personnel
qualifié.
••Débranchez le câble dʼalimentation électrique, retirez le fusible ou éteignez le disjoncteur avant lʼinstallation
ou lʼentretien de lʼappareil.
••Pour déplacer ou installer lʼappareil dans un autre emplacement, faites appel à un technicien qualifié.
••Gardez le matériel dʼemballage hors de portée des enfants. Le matériel dʼemballage pose un danger pour
les enfants. Il y a un risque de suffocation.
••Au moins deux personnes sont requises pour déplacer ou installer lʼappareil.
••Cet appareil nʼest pas conçu pour un usage nautique ou mobile, comme dans un véhicule récréatif, une
roulotte ou un avion.
CONSIGNES DE SÉCURITÉ
5
••Entreposez et installez lʼappareil dans un endroit où il ne sera pas exposé à des températures sous le point
de congélation ni aux intempéries.
••Cet appareil doit être placé près dʼune prise électrique.
••Vous ne devez en aucun cas couper ou retirer le câble de mise à la terre du câble dʼalimentation électrique.
••Lorsque vous installez ou déplacez lʼappareil, faites attention de ne pas pincer, écraser, ni endommager le
câble dʼalimentation électrique.
••Nʼinstallez pas lʼappareil dans un endroit humide.
••Détruisez lʼemballage en carton, le sac en plastique et tout autre matériel dʼemballage après avoir déballé
lʼappareil. Les enfants pourraient jouer avec ces articles. Le carton, lorsque recouvert de tapis, de draps ou
de pellicule de plastique, peut se transformer en chambre étanche.
••Respectez toutes les procédures de sécurité recommandées de lʼindustrie, incluant le port de gants à longs
poignets et de lunettes de sécurité.
••Lʼinstallateur doit prendre soin de placer le lave-vaisselle dans un endroit totalement clos au moment de
lʼinstallation.
••Utilisez des tuyaux neufs pour raccorder lʼappareil à lʼalimentation en eau. Ne réutilisez pas des tuyaux
usagés.
••Après lʼinstallation, vérifier si le raccordement du tuyau fuit.
••Ne placez pas dʼobjets lourds sur le câble dʼalimentation électrique de lʼappareil et ne lʼabîmer pas.
FONCTIONNEMENT
••Réparez ou remplacez immédiatement tout câble dʼalimentation électrique dénudé ou endommagé.
Nʼutilisez pas un câble avec des fissures ou des dommages dus à une abrasion sur sa longueur ou sur
lʼune de ses extrémités.
••Si lʼappareil produit un bruit bizarre, une odeur chimique ou de brûlé ou de la fumée, débranchez-le
immédiatement et communiquez avec le Centre dʼinformation à la clientèle de LG Electronics.
••Ne débranchez jamais lʼappareil en tirant sur le câble dʼalimentation électrique.
••Nʼutilisez pas de rallonge électrique ni dʼadaptateur avec cet appareil.
••Ne saisissez pas le câble dʼalimentation électrique et ne touchez pas les boutons de lʼappareil avec les
mains mouillées.
••Ne modifiez et ne prolongez pas le câble dʼalimentation électrique.
••Si lʼappareil a été immergé, communiquez avec le Centre dʼinformation à la clientèle de LG Electronics pour
obtenir des directives avant de recommencer à lʼutiliser.
••Nʼentreposez ou nʼutilisez pas dʼessence ou dʼautres vapeurs inflammables à proximité de cet appareil ou
dʼautres appareils.
••Veillez à maintenir la zone située en-dessous et autour de vos appareils électroménagers dégagée de
matières combustibles (peluche/charpie, papier, chiffons, etc.), dʼessence, de produits chimiques et dʼautres
vapeurs ou liquides inflammables.
••Cet appareil nʼest pas destiné à être utilisé par des personnes (incluant des enfants) dont les capacités
physiques, mentales ou sensorielles sont réduites, ou qui nʼont pas lʼexpérience ou les connaissances pour
le faire, à moins dʼavoir reçu des instructions et dʼavoir été supervisées par une personne responsable de
leur sécurité.
••Si le câble dʼalimentation électrique est endommagé, il doit être remplacé par le fabricant uniquement, par
son agent de maintenance, ou toute personne qualifiée, afin dʼéviter tout risque.
••Ne forcez pas la porte et ne posez pas votre poids sur la porte de lʼappareil.
••Lisez toutes les instructions avant dʼutiliser lʼappareil et conservez ces instructions.
••Nʼutilisez lʼappareil quʼaux fins pour lesquelles il est conçu.
FRANÇAIS
••Nʼessayez jamais dʼutiliser cet appareil sʼil est endommagé, défectueux ou partiellement démonté, sʼil
manque des pièces ou si des pièces sont endommagées. Ceci concerne également un câble dʼalimentation
électrique abîmé.
6
CONSIGNES DE SÉCURITÉ
••Ne laissez pas des enfants jouer sur, dans ou avec lʼappareil. Il est nécessaire de surveiller étroitement les
enfants lorsque lʼappareil fonctionne à proximité dʼeux.
••Ne modifiez pas les commandes.
••En cas de fuite de gaz (propane, gaz naturel, etc.), ne faites pas fonctionner cet appareil ni tout autre
appareil. Ouvrez immédiatement une fenêtre ou une porte pour aérer la zone.
••Dans certaines conditions, de lʼhydrogène peut se former dans un système dʼeau chaude qui pas été utilisé
pendant deux semaines ou plus. LʼHYDROGÈNE EST UN GAZ EXPLOSIF. Si le système dʼeau chaude
nʼa pas servi pendant une telle durée, ouvrez tous les robinets dʼeau chaude et laissez lʼeau couler pendant
plusieurs minutes avant dʼutiliser lʼappareil. Cette procédure permettra dʼévacuer toute trace dʼhydrogène
accumulé. Comme lʼhydrogène est un gaz inflammable, ne fumez pas pendant ce temps, et nʼutilisez pas
de feu.
••Fixez le tuyau de vidange en serrant fermement.
••Utilisez seulement les détergents ou les agents mouillants recommandés pour une utilisation dans un lavevaisselle et gardez-les hors de la portée des enfants.
••Ne laissez pas les enfants ingérer du détergent ou un produit de rinçage pour lave-vaisselle.
••Lors du remplissage du lave-vaisselle :
-Placez les objets coupants de manière à ce quʼils ne risquent pas dʼendommager le joint de la porte.
-Placez les couteaux pointus le manche vers le haut pour limiter le risque de blessure.
••Ne lavez pas dʼarticles en plastique sauf si ceux-ci portent lʼindication « sans danger au lave-vaisselle »
ou lʼéquivalent. Dans le cas des articles en plastique ne portant aucune indication, consultez les
recommandations du fabricant.
••Ne touchez PAS à lʼÉLÉMENT CHAUFFANT pendant ou immédiatement après lʼutilisation.
••Ne mettez pas le lave-vaisselle en marche avant dʼavoir correctement mis en place les panneaux du
BOÎTIER.
••Ne forcez pas la porte et ne posez pas votre poids sur la porte ou sur les paniers du lave-vaisselle.
••Installez ou rangez le lave-vaisselle dans un lieu non exposé aux intempéries.
••Après le nettoyage, fermez le robinet. Ouvrez le robinet de nouveau et vérifiez lʼétat du raccordement du
tuyau dʼalimentation en eau avant le nettoyage.
••Nʼouvrez pas la porte lors du fonctionnement. Pour des raisons de sécurité, la pompe de vidange
fonctionne en cas dʼouverture de la porte, ce qui entraîne un cycle plus long.
••Fermez la porte de lʼappareil avec prudence pour éviter dʼaccrocher vos mains.
••Ne branchez pas le lave-vaisselle dans une prise de courant endommagée.
••Nʼinstallez pas le lave-vaisselle près de composants électriques et ne le mettez pas à proximité dʼun lieu
exposé aux flammes.
••Ne lavez pas de plats exposés à lʼessence, aux solvants ou à dʼautres matières inflammables.
••Pendant le nettoyage, ne vaporisez pas dʼeau directement sur le produit.
••Nʼappuyez pas sur les touches à lʼaide dʼun objet pointu comme une alêne ou une épingle.
••Nʼutilisez pas de détergents à base de solvants.
••Évitez tout contact avec la sortie de vapeur.
••De petites pièces, comme les pinces de grille et les butées de support du filtre, posent un risque de
suffocation pour les jeunes enfants sʼils sont retirés du lave-vaisselle. Gardez-les hors de la portée des
jeunes enfants.
CONSIGNES DE SÉCURITÉ
7
ENTRETIEN
••Ne réparez pas et ne remplacez pas de pièce de lʼappareil. Tous les entretiens et les réparations doivent
être faits par du personnel dʼentretien qualifié, à moins dʼindications contraires dans le présent guide de
lʼutilisateur. Utilisez seulement des pièces autorisées par le fabricant.
••Ne désassemblez pas et ne réparez pas lʼappareil vous-même.
••Retirez la poussière ou tout corps étranger du câble dʼalimentation électrique.
••Débranchez cet appareil de la prise électrique avant de le nettoyer et avant toute tentative dʼentretien.
Lʼutilisation du panneau de commande pour éteindre lʼappareil ne coupe pas lʼalimentation.
••Avant de mettre le lave-vaisselle hors service ou au rebut, retirez-en la porte pour éviter que des enfants ou
des petits animaux y soient accidentellement enfermés.
••Débranchez lʼappareil avant de le nettoyer pour éviter le risque de décharge électrique.
CONSIGNES DE MISE À LA TERRE
••Pour un lave-vaisselle branché en permanence : Cet appareil doit être connecté à un système de
branchement permanent en métal relié à la terre, ou un câble isolant de lʼappareil doit être relié à un boîtier
de jonction de mise à la terre sur lʼappareil.
••Branchez le fil de mise à la terre à la prise de masse verte sur le boîtier de jonction.
RISQUE DE BASCULEMENT
••Nʼutilisez pas le lave-vaisselle avant de lʼavoir installé complètement.
••Ne poussez pas la porte du lave-vaisselle vers le bas quand elle est ouverte.
••Le non-respect de ces consignes peut entraîner de graves blessures ou coupures.
GARDEZ CES CONSIGNES
FRANÇAIS
••Avant de mettre lʼappareil au rebut, coupez le câble dʼalimentation électrique et détruisez le panneau de
commandes de lʼappareil.
8
CONSIGNES DE SÉCURITÉ
MISE EN GARDE
Pour réduire les risques de blessures mineures, de pannes ou de dommages causés
à lʼappareil ou à la propriété lors de lʼutilisation de lʼappareil, prenez les précautions
élémentaires, y compris les suivantes :
INSTALLATION
••Installez le produit sur un plancher ferme et à niveau.
••Ce lave-vaisselle doit être raccordé à une source dʼeau chaude dont la température se situe entre 120 °F
(49 °C) et 149 °F (65 °C). Cette plage de températures offre de meilleurs résultats de lavage et les durées
de cycle les plus courtes. La température ne doit pas dépasser 149 °F (65 °C) pour éviter dʼendommager la
vaisselle.
••Ne placez pas le tuyau de vidange sous le lave-vaisselle durant lʼinstallation.
FONCTIONNEMENT
••Ne placez pas dʼobjets sur le dessus de lʼappareil.
••Fermez les robinets dʼeau et débranchez lʼappareil si vous quittez votre résidence pendant longtemps,
comme lorsque vous partez en voyage.
••Ne rangez pas et ne renversez pas les détergents liquides, les nettoyants ou les javellisants (au chlore ou
à lʼoxygène) sur le dessus de lʼappareil. Cela pourrait entraîner de la corrosion, de la décoloration ou des
dommages à la surface de lʼappareil.
••Ne touchez pas à lʼeau de vidange, qui peut être brûlante.
••Si le tuyau de vidange et le tuyau dʼalimentation en eau gèlent durant lʼhiver, il faut les dégeler avant
dʼutiliser lʼappareil.
••Ne mettez pas vos mains, vos pieds ou des objets métalliques sous ou derrière lʼappareil.
••Ne placez pas le tuyau de vidange sous le lave-vaisselle durant lʼinstallation.
APERÇU DU PRODUIT
9
APERÇU DU PRODUIT
Pièces extérieures
1
2
5
6
7
8
4
9
1 Panneau de contrôle
2 Poignée de la porte
3 Paroi avant
4 Paroi inférieure
5 Armature dʼexpédition
6 Couvercle de sécurité
7 SignaLight™
8 Base
9 Pieds de nivellement
REMARQUES
••Ne retirez jamais le couvercle de sécurité.
SignaLight™ (Écran avant)
Les modèles avec des commandes sur le dessus sont dotés de 3 voyants DEL dʼétat situés au centre de la partie
supérieure de la paroi avant.
••Rouge : Erreur (voir les codes dʼerreur dans la section sur le dépannage)
••Blanc (fixe) : Fonctionnement normal
••Blanc (clignotant) : Le cycle a été suspendu. (Si le cycle est suspendu pendant plus de quatre minutes, lʼappareil
sʼéteint automatiquement.)
••Vert : Le cycle sʼest terminé normalement.
Le voyant vert demeure allumé pendant 90 secondes.
Pour maintenir le voyant vert allumé jusquʼà lʼouverture de la porte, mettez lʼappareil sous tension puis maintenez la
touche High Temp du panneau de contrôle enfoncée pendant 3 secondes jusquʼà ce sʼaffiche Off ou On à lʼécran. Le
lave-vaisselle conservera ce réglage jusquʼà ce quʼil soit modifié manuellement.
FRANÇAIS
3
10 APERÇU DU PRODUIT
Pièces intérieures
1
7
1 Pompe de lavage supérieure
2 Bras de lavage supérieur
8
2
9
3 Bras de lavage inférieur
4 Système de filtrage
5 Distributeur de détergent et de produit de
3
10
4
rinçage
6 Couvercle de ventilation pour le séchage
7 Lumière de cuve (sur certains modèles)
5
11
8 Panier à ustensiles (sur certains modèles)
12
9 Panier supérieur
10 Panier à couverts
6
11 Panier inférieur (l’apparence peut varier)
12 Buse à vapeur
REMARQUES
••Le panier à couverts est installé à lʼarrière du panier
inférieur pour lʼexpédition de lʼappareil. Pour un
rendement optimal, installez-le sur le côté comme
indiqué dans le paragraphe concernant les pièces
intérieures.
••Appuyez sur la languette pour retirer manuellement
le collier de serrage. Couper le collier de serrage à
l’aide d’un couteau ou d’une paire de ciseaux pourrait
endommager le panier principal ou le panier à couverts.
••Retirez tout le matériel dʼemballage à lʼintérieur et à
lʼextérieur du lave-vaisselle avant de lʼinstaller.
Accessoires
Accessoires inclus
3
2
Supports
dʼinstallation
(2)
Vis à bois
(4)
Collier de serrage
(1)
INSTALLATION 11
INSTALLATION
Pièces et outils requis pour lʼinstallation
Pièces non fournies
Tube dʼalimentation
en eau
Raccords pour tubes
Coupleur
Ruban TéflonMC
Coupure
antirefoulement
Capuchons de
connexion pour câbles
de calibre 16
Collier de serrage
Serre-câble de ⅞ po
(2,22 cm) homologué
UL
Ruban isolant
FRANÇAIS
Câble électrique
Outils nécessaires
Tournevis plat
Tournevis
Phillips
Scie-cloche à lame de
2½ po (6,35 cm) min.
Perceuse électrique
Gants
Lunettes de protection
Clé ajustable
Ruban à mesurer
Couteau tout usage
Niveau
Coupe-tube
Pince coupante
Pinces
Pince à dénuder
Clé à tête carrée
¼ po (0,64 cm)
12 INSTALLATION
Aperçu de lʼinstallation
Préparer lʼouverture de lʼarmoire
Mise à niveau du lave-vaisselle
Préparer le câblage électrique
Fixer le lave-vaisselle au comptoir
Préparer le raccord dʼalimentation en eau
Raccordement du tuyau de vidange
Préparer le lave-vaisselle
Raccordement de lʼalimentation en eau
Retirer la paroi inférieure
Raccordement de lʼalimentation électrique
Glisser le lave-vaisselle dans lʼarmoire
Dernière vérification
Dimensions du produit
Vue arrière
Vue latérale
26 5/8 - 26 13 /16" (676 - 681 mm)
23 3/4" (603 mm)
24 5/8" (625 mm)
33 5 /16"
(846 mm)
4 1/2"
(115 mm)
33 5/8"
(854 mm)
4 1/2"
(115 mm)
9 3/8"
(238 mm)
411/16"
(119 mm)
5 1/4"
(134 mm)
2 15/16" (75 mm)
4 3/4" (120 mm)
20 3 /16" (512 mm)
Le tuyau dʼalimentation en eau, le tuyau de vidange et le câble électrique
doivent être passés dans cet emplacement.
REMARQUES
••Pour faciliter lʼinstallation, tenez compte des zones de dégagement indiquées ci-dessus dans la base du lave-vaisselle
pour les conduites dʼeau et dʼélectricité.
Caractéristiques du produit
Lʼaspect et les caractéristiques énumérés dans le présent manuel peuvent varier en raison des constantes améliorations
apportées au produit.
Alimentation électrique
120 V CA, 60 Hz uniquement, disjoncteur 15 A minimum
Pression dʼeau
20 à 80 psi (140 à 550 kPa)
Dimensions
23 3/4 po (largeur) x 24 5/8 po (profondeur) x 33 5/8 po (hauteur)
603 mm (largeur) x 625 mm (profondeur) x 854 mm (hauteur)
Température de lʼarrivée dʼeau
120 °F (49 °C) minimum, 149 °F (65 °C) maximum
Poids net
72 à 89 lb (33 à 40 kg)
INSTALLATION 13
Préparer lʼouverture de
lʼarmoire
AVERTISSEMENTS
Ce lave-vaisselle est conçu pour sʼadapter à une
ouverture pour lave-vaisselle standard. Une ouverture
peut être nécessaire sur les deux côtés pour installer la
tuyauterie et les raccords électriques.
••Nʼutilisez pas les orifices existants à moins quʼils se
trouvent dans la zone cible.
Dans le cas contraire, lʼalimentation en eau et le
tuyau de vidange peuvent être endommagés parce
quʼils ont été écrasés ou pliés.
MISE EN GARDE
24" (610 mm) min.
33 5/8" (854 mm) min.
Pour les installations encastrées uniquement, vous
pouvez retirer lʼentretoise à lʼintérieur de lʼarmoire.
24" (610 mm) min.
1
Choisissez lʼemplacement le plus près possible
de lʼévier pour faciliter les raccordements aux
conduites dʼalimentation en eau et de vidange.
2
Pour assurer une vidange efficace, le lave-vaisselle
ne doit pas être installé à plus de 12 pieds (3,65 m)
de lʼévier.
3
Si le lave-vaisselle doit être installé dans un coin,
il est nécessaire de prévoir au moins 2 po (50 mm)
entre le lave-vaisselle et le mur contigu.
4
Afin de laisser un jeu suffisant pour la tuyauterie et
les conduites électriques, utilisez le gabarit fourni
dans les documents pour déterminer lʼespace
nécessaire sur le côté où lʼarmoire forme un angle
avec le mur arrière. À lʼaide dʼune scie-cloche de 2
1
/2 po de diamètre, percez un trou dans la zone cible
comme indiqué dans le modèle.
9
4
Entretoise de lʼarmoire
FRANÇAIS
••Lʼincapacité à trouver lʼorifice des conduites dʼeau
et de vidange peut empêcher dʼencastrer le lavevaisselle à niveau avec les armoires, ce qui risque
de faire plier les conduites ou de les endommager.
Les dommages occasionnés pendant lʼinstallation ne
sont pas couverts par la garantie, et les fuites dues
à une installation inadéquate peuvent entraîner des
dommages matériels.
14 INSTALLATION
Préparer le câblage électrique
1
2
Lʼutilisation de cet appareil exige une alimentation
électrique à la tension adéquate, indiquée dans ce
manuel et sur la plaque signalétique. Branchez-le à
un circuit de dérivation dédié correctement mis à la
terre, protégé par un fusible temporisé. Connectez
lʼappareil à une prise pour fiche à 3 fils, incluant un
fil de mise à la terre.
Si on utilise une prise électrique et un autre
dispositif de branchement, ils doivent être
accessibles et se trouver sur lʼun des côtés du lavevaisselle et non derrière, dans un rayon de moins
de 4 pieds (1,2 m).
3
Le câblage doit être correctement mis à la terre.
Dans le doute, faites-le vérifier par un électricien
qualifié. Ne branchez pas dʼautres appareils sur la
même prise électrique.
4
Faites passer le câblage.
Préparer le raccord
dʼalimentation en eau
Assurez-vous que lʼalimentation en eau du domicile est
fermée avant de raccorder les conduites dʼeau du lavevaisselle.
1
Raccordez le lave-vaisselle à une source dʼeau
chaude dont la température se situe entre
120 °F (49 °C) et 149 °F (65 °C). Cette plage de
température offre de meilleurs résultats de lavage
et les durées de cycle les plus courtes. Pour éviter
dʼendommager les plats, la température ne doit pas
dépasser 149 °F (65 °C).
2
Lors du raccordement des conduites dʼeau du lavevaisselle, le ruban ou le composé couvre-joint doit
être utilisé sur les filetages de tuyaux pour éviter les
fuites. Ce ruban ou composé ne doit pas être utilisé
sur les raccords à compression.
3
Le tuyau dʼalimentation en eau doit être placé dans
la rainure latérale gauche.
6 1/2" - 7 3/4"
(165 mm - 197 mm)
Conduite dʼalimentation
en eau
Câble électrique
4 1/2" - 6”
(115 mm - 152 mm)
5
Assurez-vous que le câble électrique passe par
la rainure de la partie droite comme indiqué cidessous.
AVERTISSEMENTS
••Aux fins de sécurité personnelle, retirez le fusible ou
éteignez le disjoncteur correspondant du domicile
avant lʼinstallation.
••Nʼutilisez pas de rallonge électrique ni dʼadaptateur
avec ce lave-vaisselle.
REMARQUES
••Si le lave-vaisselle est endommagé, veuillez
communiquer avec votre détaillant ou avec votre
fournisseur.
••Lʼécrou du fil 16 AWG fourni doit être utilisé.
REMARQUES
••Utilisez des tuyaux neufs pour raccorder lʼappareil à
lʼalimentation en eau. Ne réutilisez pas des tuyaux
usagés.
INSTALLATION 15
Préparer le lave-vaisselle
Armature d'expédition en plastique
amovible (à l'arrière)
REMARQUES
••N’appuyez pas sur le couvercle.
L’armature d’expédition située à l’arrière peut être
retirée si un espace de dégagement supplémentaire est
nécessaire lors de l’installation du lave-vaisselle sous un
comptoir bas.
••Ne retirez pas le couvercle de sécurité. Cela pourrait
entraîner un incendie, un choc électrique ou la mort.
REMARQUES
••Ne pas tirer ou soulever le lave-vaisselle par la poignée;
cela risque dʼendommager la porte et ses charnières.
Ouvrez la porte et saisissez le bâti de lʼappareil et
lʼouverture avant supérieure de la cuve pour déplacer
ou soulever le lave-vaisselle.
Retirer la paroi inférieure
REMARQUES
••Ne poussez pas sur la porte du lave-vaisselle avec les
genoux.
1
Retirez les deux vis fixant la paroi inférieure au lavevaisselle.
2
Retirez la paroi inférieure de la base.
3
Retirez le tampon dʼisolement à lʼarrière du panneau
de service.
MISE EN GARDE
••Si vous couchez le lave-vaisselle sur le dos, faites-le
avec prudence pour éviter d’endommager le tuyau
de vidange et la cuve.
REMARQUES
••N’oubliez pas de remettre le couvercle inférieur en
place une fois l’installation terminée.
FRANÇAIS
AVERTISSEMENTS
16 INSTALLATION
Raccordement des pièces de montage
Pour les comptoirs de bois ou composés dʼautres
matériaux qui ne risquent pas dʼêtre endommagés par le
perçage, utilisez les supports dʼinstallation en métal.
1
Insérez les supports dʼinstallation dans les fentes du
cadre supérieur.
2
1
Glisser le lave-vaisselle dans
lʼarmoire
1
Faites glisser le lave-vaisselle avec précaution dans
lʼouverture de lʼarmoire prévue à cet effet.
2
Assurez-vous que le tuyau de vidange dans
lʼarmoire nʼest pas plié ou pincé.
3
Assurez-vous que le tuyau dʼalimentation en eau
et le cordon dʼalimentation électrique sont passés
dans les rainures prévues sous le lave-vaisselle.
4
Pour éviter que le tuyau de vidange ne soit plié ou
pincé, assurez-vous de tirer sur le tuyau de vidange
pendant que vous glissez le lave-vaisselle en place.
Ne laissez aucun espace libre derrière le lavevaisselle.
5
Après avoir mis le lave-vaisselle à niveau, ne
laissez pas le tuyau dʼalimentation dʼeau ou le
fil dʼalimentation électrique sous la base. Il sʼagit
dʼune source potentielle de fuites dʼeau. Placez la
conduite dʼeau et le fil dʼalimentation électrique dans
les rainures.
Support dʼinstallation
2
Pliez les supports pour les fixer à la cuve du lavevaisselle.
REMARQUES
••Les supports et les vis dʼinstallation peuvent également
se trouver dans le panier à ustensiles.
Pour les comptoirs de granite, de marbre ou composés
dʼautres matériaux qui risquent dʼêtre endommagés par le
perçage, utilisez les vis à bois pour fixer le lave-vaisselle
à lʼarmoire. Voir les directives dʼinstallation dans la
section Fixation sécuritaire du lave-vaisselle au comptoir.
Capuchon
Vis
MISE EN GARDE
••Les bords de l’ouverture qui se trouvent dans les
parois du cabinet peuvent être tranchants. Pour
éviter d’endommager le tuyau de vidange, poncez
ou rembourrez les bords de l’ouverture. Faites
passer lentement et avec précaution le tuyau de
vidange par l’ouverture.
MISE EN GARDE
••Assurez-vous que le lave-vaisselle est horizontal et
que tous les pieds sont fermement en contact avec
le sol avant de fixer le lave-vaisselle au comptoir ou
au meuble. Si le produit n’est pas horizontal, la porte
peut ne pas fermer ou des fuites d’eau peuvent se
produire.
INSTALLATION 17
Mise à niveau de lʼappareil
Régler les pieds de nivellement
Assurez-vous que le lave-vaisselle est de niveau.
Réglage des pieds de nivellement avant
••Placez le niveau sur lʼouverture avant supérieure de la
cuve, sur la largeur.
••Utilisez un tournevis plat ou des pinces pour régler les
pieds avant et régler la hauteur de lʼavant de lʼappareil.
••Placez le niveau sur le côté avant de la cuve.
••Faites tourner les pieds avant dans le sens des aiguilles
dʼune montre pour soulever lʼavant de lʼappareil et dans
lʼautre sens pour lʼabaisser.
••Le réglage se fait de façon identique pour les deux
pieds de nivellement.
Niveau
FRANÇAIS
REMARQUES
••Si vous n’avez pas de niveau, essayez plutôt d’utiliser
une application de niveau de votre téléphone intelligent.
Assurez-vous que lʼespace entre la porte et la cuve est
égal à droite et à gauche.
Réglage des pieds de nivellement arrière
••Utilisez un tournevis Philips pour régler les pieds arrière
en utilisant la vis centrale à la base de lʼappareil, à
lʼavant.
••Faites tourner la vis centrale dans le sens des aiguilles
dʼune montre pour soulever lʼarrière de lʼappareil et
dans lʼautre sens pour lʼabaisser.
Le niveau dʼeau doit être vérifié après le premier
remplissage au cycle Normal. Si le niveau dʼeau nʼest pas
près du centre des deux marques inférieures de la cuve,
le lave-vaisselle nʼest peut-être pas correctement mis à
niveau. Le lave-vaisselle peut avoir des fuites pendant
quʼil fonctionne sʼil nʼest pas bien mis à niveau.
REMARQUES
••Pour éviter dʼendommager la vis, ne vous servez pas
dʼun tournevis électrique.
Le niveau dʼeau doit se situer environ au
centre des deux marques inférieures de
la cuve.
18 INSTALLATION
Fixation sécuritaire du lavevaisselle au comptoir
Raccordement du tuyau de
vidange
Pour les comptoirs de bois ou composés dʼautres
matériaux qui ne risquent pas dʼêtre endommagés par le
perçage, utilisez la méthode numéro 1.
Pour les comptoirs de granite, de marbre ou composés
dʼautres matériaux qui risquent dʼêtre endommagés par
le perçage, utilisez la méthode numéro 2.
REMARQUES
••Couvrez lʼorifice du filtre avec des serviettes pour éviter
que les vis tombent dans la pompe.
40"
(1016 mm)
max.
12"
(305 mm)
min.
••Utilisez un tournevis magnétique.
Méthode 1
Fixez le lave-vaisselle au comptoir en serrant les vis
fournies dans les orifices du support.
Si lʼextrémité du tuyau de vidange nʼest pas adaptée à
la conduite de vidange, utilisez un adaptateur résistant à
la chaleur et au détergent (non fourni). Vous pouvez les
obtenir dʼun magasin de fourniture de plomberie de votre
localité.
Voici les deux raccordements habituels. Pour éviter
le siphonnage, on doit utiliser lʼun des raccordements
suivants.
5/8"
(16 mm)
3/4"
(19 mm)
1"
(25 mm)
Vis
Support dʼinstallation
REMARQUES
••Les supports et les vis dʼinstallation peuvent également
se trouver dans le panier à ustensiles. Voir la section
Raccordement des pièces de montage pour plus
de renseignements sur la fixation des supports
dʼinstallation au lave-vaisselle.
Méthode 2
1
Retirez les capuchons en plastique dans les orifices
dʼaccès du support dʼinstallation.
2
Insérez une vis à bois dans le support dʼinstallation
et dans le cadre de lʼarmoire.
3
Réinstallez les capuchons en plastique.
Capuchon
Vis
Pour le raccord du broyeur
Pour les raccords de coupure ou le té de vidange
antirefoulement, coupez le
tuyau de vidange à la ligne
pointillée.
Conditions pour la vidange
••Suivez les règlements des codes locaux et la
réglementation en vigueur.
••Ne raccordez pas le tuyau à plus de 12 pieds (3,65 m)
de la vidange.
••Ne raccordez pas de conduites de vidange dʼautres
appareils au tuyau de vidange du lave-vaisselle.
••Si une rallonge de tuyau de vidange est nécessaire,
utilisez un tuyau de 2 ou 3 pieds (0,6 à 0,9 m) au
diamètre intérieur de 5/8 po ou de 7/8 po (1,6 cm
ou 2,2 cm) et un coupleur pour raccorder les
deux extrémités de tuyau.
Collier de serrage
Coupleur
Collier de serrage
REMARQUES
••Pour lʼinstallation du tuyau de vidange, utilisez le collier
de serrage fourni avec le lave-vaisselle qui se trouve
dans le panier à ustensiles.
INSTALLATION 19
REMARQUES
••Si le bouchon du tuyau de vidange nʼa pas été retiré, le
lave-vaisselle ne pourra pas se vider correctement.
Raccordement à un broyeur ou
à un té de vidange avec coupure
antirefoulement.
Raccordement à un broyeur sans
coupure antirefoulement
1
Retirez le bouchon en lʼenfonçant avec un marteau
et un tournevis.
2
Fixez le bout du tuyau de vidange à la coupure
antirefoulement avec le collier de serrage fourni.
Ceci permet dʼéviter que lʼeau de la cuve ne soit
siphonnée.
1
Retirez le bouchon en lʼenfonçant avec un marteau
et un tournevis.
Coupure
antirefoulement
Bouchon
Tuyau de vidange
3
Attachez le connecteur en caoutchouc sur le
raccord en T de vidange avec le collier fourni.
Placez le collier de serrage en position et serrez-le.
Raccordement sans coupure
antirefoulement
Raccordement à un té de vidange sans
coupure antirefoulement
1
Lʼextrémité du tuyau de vidange doit être à une hauteur
dʼau moins 12 po (305 mm) et à moins de 40 po
(1016 mm) de la base de lʼappareil pour éviter que lʼeau
de la cuve ne soit siphonnée.
Retirez le bouchon en lʼenfonçant avec un marteau
et un tournevis.
40"
(1016 mm)
max.
12"
(305 mm)
min.
2
Attachez le tuyau dʼévacuation sur le raccord en T
de vidange avec le collier fourni. Placez le collier de
serrage en position et serrez-le.
Tube de purge
FRANÇAIS
2
Connecteur
de tuyau en
caoutchouc
Raccordez le tuyau de vidange au broyeur à lʼaide
du collier de serrage fourni. Mettez le collier de
serrage en position et resserrez-le.
20 INSTALLATION
Raccordement de lʼalimentation
en eau
1
Avant le raccordement, fermez lʼalimentation en
eau.
2
Faites glisser la conduite dʼeau flexible en acier
inoxydable ou le tube flexible de cuivre dans le
raccord coudé.
3
Serrez fermement lʼécrou de compression et
assurez-vous que la conduite nʼest pas pliée ou
pincée.
Raccordement de lʼalimentation
électrique
REMARQUES
••Le meilleur emplacement pour la conduite électrique
est dans le côté droit de la paroi arrière. Réacheminez
le câble dʼalimentation avant lʼinstallation si la conduite
électrique mesure plus de 3 po (76 mm) de long et est
centrée sur le mur dans le fond de lʼarmoire.
Vanne
Conduite
dʼalimentation
en eau
REMARQUES
••Au cours de la dernière vérification de lʼinstallation
du lave-vaisselle, un code dʼerreur IE peut sʼafficher.
Assurez-vous que la conduite dʼalimentation en eau
nʼest pas pliée et que lʼalimentation en eau du lavevaisselle a été ouverte avant dʼappeler pour une
réparation.
1
Avant de commencer, coupez lʼalimentation
électrique de lʼappareil en fermant le disjoncteur.
2
Retirez le couvercle de la boîte de jonction, puis
installez le serre-câble.
1
3
2
Tournez fermement les capuchons de connexion sur
les fils, puis recouvrez chaque connexion de ruban
isolant.
1
2
3
4
4
Vérifiez à nouveau et assurez-vous que chacun des
fils est branché à lʼautre fil de même couleur : le fil
noir au fil noir, le fil blanc au fil blanc, le fil vert de
mise à la terre au fil vert de mise à la terre.
5
Replacez le couvercle de la boîte de jonction.
AVERTISSEMENTS
••Vérifiez que le fil noir est chaud (120 V). Si ce
nʼest pas le cas, ou si vous nʼêtes pas sûr de
lʼalimentation, faites vérifier lʼappareil par un
électricien autorisé.
MISE EN GARDE
••Ne laissez pas de fil dénudé à lʼair libre. Coupez le
fil dénudé pour quʼil entre complètement à lʼintérieur
des capuchons de connexion.
INSTALLATION 21
Dernière vérification
1
Mettre le lave-vaisselle sous tension.
2
Ouvrez lʼalimentation en eau du domicile.
3
Code dʼerreur
Assurez-vous que la porte sʼouvre et se referme
facilement. Si nécessaire, mettez le lave-vaisselle à
niveau une autre fois.
Si la porte ne ferme pas, assurez-vous que le panier
est droit et que tous les matériaux d’emballage ont
été enlevés.
Cause possible et solution
Tuyau de vidange plié ou pincé.
Erreur OE
Faites passer les tuyaux de vidange
et dʼentrée dʼeau par le trou sous
lʼévier. Glissez ensuite le lavevaisselle doucement dans lʼarmoire,
tout en tirant sur les tuyaux sous
lʼévier pour éviter dʼavoir du jeu. Ceci
empêche les tuyaux de se plier ou
de se retrouver coincés sous le lavevaisselle.
Tuyau de vidange raccordé à un
broyeur.
2
Té de vidange bouché.
Retirez le bouchon du té de vidange.
Tuyau dʼalimentation en eau plié
sous le lave-vaisselle.
Erreur IE
4
Faites fonctionner le lave-vaisselle au cycle Turbo
pour vérifier son bon fonctionnement et sʼil présente
des fuites.
MISE EN GARDE
••Nʼinstallez que la paroi inférieure fournie avec
lʼappareil. Nʼinstallez pas les plinthes des armoires,
car cela pourrait produire du bruit et causer des
fuites.
Paroi inférieure
Plinthe de lʼarmoire
Faites passer les tuyaux de vidange
et dʼentrée dʼeau par le trou sous
lʼévier. Glissez ensuite le lavevaisselle doucement dans lʼarmoire,
tout en tirant sur les tuyaux sous
lʼévier pour éviter dʼavoir du jeu. Ceci
empêche les tuyaux de se plier ou
de se retrouver coincés sous le lavevaisselle.
Alimentation en eau du domicile
non ouverte.
Ouvrez lʼeau.
FRANÇAIS
Retirez le bouchon du système
dʼéjection du broyeur.
3
22 FONCTIONNEMENT
FONCTIONNEMENT
6
Sélectionnez le cycle et les options
7
Faites fonctionner le lave-vaisselle
Utilisation de lʼappareil
Avant dʼutiliser lʼappareil
••Lisez les consignes de sécurité importantes.
••Raccordez le lave-vaisselle à la source dʼeau chaude
seulement. La température de la source dʼeau doit être
dʼau minimum 120 °F (49 °C) pour un lavage optimal et
un temps de cycle plus court.
••Retirez les éléments insolubles tels que les os, les curedents et les morceaux de papier pendant le chargement
du lave-vaisselle.
Méthode 2
Lors du chargement du lave-vaisselle
1
2
Retirez les éléments solides et les résidus cuits
restés sur les plats avant de les charger dans le
lave-vaisselle.
3
Placez les objets à fond creux en position inclinée
pour permettre à lʼeau de sʼécouler et faciliter le
séchage.
•Refermez la porte dʼabord et appuyez ensuite sur
le bouton de démarrage pour faire fonctionner le
lave-vaisselle.
Si la porte est ouverte durant le cycle, le lavevaisselle sʼarrêtera. Pour reprendre le cycle, voir les
méthodes 1 et 2 ci-dessus.
REMARQUES
••Si la porte est ouverte durant le cycle et nʼest
pas refermée dans les quatre secondes après la
sélection du bouton de démarrage, ou si la porte
est refermée sans appuyer sur ce bouton, le
voyant à DEL blanc indiquant la durée se met à
clignoter, une tonalité se fait entendre et le cycle
ne démarre pas.
REMARQUES
••Ne chargez pas dʼustensiles non résistants à la chaleur
ou ornés de bordures métalliques.
Démarrage rapide
1
Chargez les plats
2
Mesurez le détergent
Retirez des plats tout reste dʼaliments, os et autres
résidus solides et non solubles. Tirez chaque panier
et insérez les plats comme décrit dans le manuel.
En respectant les directives de ce manuel,
remplissez le verre de la quantité recommandée de
détergent et refermez le couvercle. Si vous désirez
effectuer un prélavage, remplissez également le bac
situé sur le couvercle.
3
Fermez la porte
4
Allumez le lave-vaisselle
5
Vérifiez le produit de rinçage
Pour allumer le panneau dʼaffichage, appuyez sur le
bouton Power.
clignote si le niveau de
Lʼicône Rinse Aid
produit de rinçage du lave-vaisselle est faible.
Ajoutez un peu du produit de rinçage si le niveau
est faible, afin de maintenir lʼefficacité du cycle de
séchage.
Méthode 1
•Appuyez sur le bouton de démarrage et fermez
ensuite la porte moins de quatre secondes après
pour faire fonctionner le lave-vaisselle. Si la porte
nʼest pas fermée dans les quatre secondes, le
voyant à DEL blanc indiquant la durée se met à
clignoter, une tonalité se fait entendre et le cycle
ne démarre pas.
••Suivez les consignes relatives au chargement du lavevaisselle afin dʼassurer un nettoyage efficace.
Nʼinsérez que des objets lavables au lave-vaisselle.
Sélectionnez le cycle et les options qui
correspondent le mieux à la charge, en vous
reportant au guide sur la sélection du cycle. Lʼécran
affichera le temps estimé pour le cycle et les options
choisies.
8
Fin de cycle
Lorsque le cycle est terminé, une alarme retentit
et lʼécran affiche End jusquʼà ce que lʼon ouvre
la porte ou appuie sur la touche Power. Pour
économiser de lʼénergie, maintenez la touche High
Temp enfoncée pendant trois secondes pour régler
lʼaffichage afin quʼil sʼéteigne automatiquement
après quelques minutes suivant la fin du cycle.
MISE EN GARDE
••Nʼouvrez pas la porte pendant le fonctionnement ou
immédiatement après la fin du cycle de lavage, la
vapeur accumulée pourrait causer des brûlures au
moment de lʼouverture de la porte.
REMARQUES
••Videz dʼabord le panier inférieur, puis le panier
supérieur. Cela évitera que de lʼeau dégoutte depuis le
panier supérieur sur les plats du panier inférieur.
Auto-Off
Le lave-vaisselle sʼéteint automatiquement après quatre
minutes dʼinactivité sʼil est mis en pause ou si aucun
cycle ne démarre.
FONCTIONNEMENT 23
Panneau de contrôle
2
1
4
3
••Appuyez sur le bouton Power pour allumer ou
éteindre lʼappareil.
••
: verrouillage des commandes
-La fonction Control Lock permet dʼempêcher
que les réglages ne soient modifiés en cours de
cycle. Lorsque cette fonction est activée, tous les
boutons du panneau de contrôle sont verrouillés,
sauf le bouton Power. Cette fonction ne verrouille
pas la porte.
••Une fois que le cycle est terminé, le lave-vaisselle
se met automatiquement hors tension aux fins de
sécurité et dʼéconomie.
••En cas de surtension, de panne de courant ou
dʼinterruption de toute sorte, lʼalimentation est
automatiquement coupée pour des raisons de
sécurité.
-Lorsqu’un cycle est en cours, appuyez
simultanément sur Half Load et Energy Saver
maintenez-les enfoncésf pendant trois secondes
pour activer ou désactiver le verrouillage des
commandes.
••Lorsque lʼalimentation est raccordée de nouveau,
lʼappareil se rallume et le cycle reprend.
-Pour démarrer un nouveau cycle, désactivez la
fonction de verrouillage des commandes.
2 Affichage
-
••
: Icône produit de rinçage
-Cette icône sʼillumine lorsque le niveau de lʼagent
de rinçage est bas. Le voyant DEL sʼéteint
automatiquement si le réceptacle de produit de
rinçage est rempli ou si le niveau est réglé à 0.
••
-Référez-vous à la section Réglage du distributeur
d’agent de rinçage.
••
: Affichage numérique
-Lʼaffichage numérique sur le panneau de contrôle
indique le temps de cycle ESTIMÉ. Lorsque le
cycle et les options sont sélectionnés, lʼécran
indique le temps total estimé pour effectuer ces
programmes. En cours de fonctionnement, lʼécran
indique le temps de programme restant.
REMARQUES
••Le temps estimé indiqué à lʼécran ne comprend pas
les délais de chauffage de lʼeau, notamment.
••Si lʼoption Delay Start est sélectionnée, lʼécran
indique les heures avant le démarrage programmé.
••La durée du cycle peut varier en fonction du niveau
de saleté de votre vaisselle.
: Machine Clean (nettoyage de lʼappareil)
-Ce cycle sert à nettoyer lʼintérieur du lavevaisselle. Utilisez le cycle sans mettre de
vaisselle dans lʼappareil. Il élimine les résidus de
saletés, les odeurs, les taches blanches et autres
impuretés. Ajoutez de lʼacide citrique ou un autre
agent nettoyant pour plus dʼefficacité.
••Maintenez le bouton Heavy enfoncé pendant trois
secondes pour activer le réglage.
REMARQUES
clignote toutes les
••Lʼicône Machine Clean
30 secondes. Pour activer ou désactiver lʼicône,
appuyer sur le bouton Delicate pendant trois
secondes.
••
: Wi-Fi
-Cette icône sʼillumine si lʼappareil est connecté à
Internet par lʼentremise dʼun réseau Wi-Fi.
-Maintenez la touche Delay Start enfoncée
pendant environ trois secondes pour connecter
lʼappareil au réseau.
FRANÇAIS
1 Power (Mise sous tension)
24 FONCTIONNEMENT
3 Cancel (Annuler)
••La pompe de vidange sʼactive et le cycle sʼannule.
Une fois lʼeau évacuée, le lave-vaisselle se met
hors tension.
••Maintenez le bouton Start enfoncé pendant trois
secondes pour activer le réglage.
4
Start (démarrage)
••Pour faire fonctionner lʼappareil, vous pouvez
appuyer sur Start et fermer la porte dans les quatre
secondes qui suivent ou fermer la porte et appuyer
sur Start.
••Si vous n’appuyez pas sur la touche Start pour
déclencher le cycle, un signal d’alerte se fait
entendre.
Chime On/Off (Alarme activée/désactivée)
••Pour activer ou désactiver les tonalités des boutons,
appuyez simultanément sur Dual Zone et Energy
Saver maintenez-les enfoncésf pendant trois
secondes. La tonalité de lʼalerte dʼerreur ne peut
pas être désactivée.
FONCTIONNEMENT 25
Cycles
Sélectionnez le cycle que vous désirez.
Download Cycle (Téléchargement dʼun
cycle)
Utilise un cycle dédié téléchargeable par Wi-Fi ou NFC.
Auto (Auto)
Ce cycle détecte la quantité de saleté et sa résistance et
est optimisé pour obtenir le meilleur nettoyage.
Heavy (Intensif)
Delicate (Délicat)
Utilisez ce cycle pour nettoyer efficacement les objets
délicats tels que la porcelaine et les verres à pied.
Refresh (Rafraîchissement)
Ce cycle rafraîchit et réchauffe la vaisselle qui n’a
pas été utilisée depuis longtemps.
••N’utilisez pas de détergent lorsque vous utilisez ce
cycle.
Normal (Normal)
Ce cycle convient à la vaisselle normalement sale qui
est lavée tous les jours. Sélectionnez lʼoption Night Dry
pour laisser la vaisselle dans lʼappareil durant la nuit.
Maintenez la touche Extra Dry enfoncée pendant trois
secondes pour activer le réglage.
••Après la fin du cycle, le ventilateur fonctionne pendant
une heure pour aider à éliminer l’air chaud et humide
qui se trouve dans la cuve. Vous pouvez arrêter le
ventilateur en ouvrant la porte après la fin du cycle.
Turbo (Turbo)
Ce cycle lavera la vaisselle très souillée en une heure en
utilisant un peu plus d’eau et d’énergie.
••Ce cycle ne comporte pas d’option de
séchage. Sélectionnez les options Extra Dry et Night
Dry ou un autre cycle pour obtenir de meilleurs résultats
de séchage.
-Cycle par défaut : P1. Casseroles
Rinse (Rinçage)
Ce cycle procède à un rinçage rapide pour les plats qui
ne vont pas être lavés immédiatement. Ce cycle rince les
plats sales pour ramollir les dépôts séchés. Le rinçage
des plats permet dʼéviter les mauvaises odeurs dans le
lave-vaisselle. Ne pas utiliser de détergent.
••Ce cycle ne comporte pas d’option de séchage.
••Maintenez le bouton Normal enfoncé pendant trois
secondes pour activer le réglage.
Express (Express)
Ce cycle lavera rapidement la vaisselle peu souillée.
(Durée : 33 minutes)
••Ce cycle ne comporte pas d’option de
séchage. Sélectionnez les options Extra Dry et Night
Dry ou un autre cycle pour obtenir de meilleurs résultats
de séchage.
••Maintenez le bouton Turbo enfoncé pendant trois
secondes pour activer le réglage.
FRANÇAIS
Ce cycle convient à la vaisselle très sale ainsi quʼà la
vaisselle dont la saleté a durci. Le cycle Heavy est réglé
par défaut à la puissance de vaporisation maximale et
utilise la puissance de la vapeur pour laver la vaisselle
très sale.
REMARQUES
••Seul le code de cycle pour le cycle téléchargé en
cours s’affiche sur l’appareil. Consultez l’application
pour téléphone intelligent pour connaître les codes et
les noms de cycles, et pour obtenir de plus amples
renseignements sur les cycles offerts.
26 FONCTIONNEMENT
Les options
High Temp (Température élevée)
Sélectionnez le bouton du cycle désiré, puis sélectionnez
les options pour celui-ci.
Augmente la température de lavage principale pour
augmenter lʼefficacité du nettoyage.
Dual Zone (deux zones)
Extra Dry (Séchage supplémentaire)
Cette option règle automatiquement lʼintensité de la
vaporisation à douce pour le bras de lavage supérieur et
à forte pour le bras de lavage inférieur. Placez la vaisselle
très sale, comme les assiettes et les bols, dans le panier
inférieur et la vaisselle légèrement sale, comme les
tasses et les petites assiettes, dans le panier supérieur
pour obtenir les meilleurs résultats.
Sélectionnez l’option Extra Dry pour obtenir de meilleurs
résultats de séchage. Cette option permet d’ajouter du
temps de séchage au cycle et d’élever la température de
rinçage.
Half Load (Demi-charge)
Cette option offre un lavage intensif et permet de
sélectionner le panier supérieur ou inférieur. Pour les
petites charges, utilisez simplement le panier supérieur
ou le panier inférieur afin dʼéconomiser de lʼénergie. En
,
appuyant sur le bouton Half Load, les réglages
et lʼannulation de lʼoption Half Load sont disponibles.
Energy Saver (économie dʼénergie)
Cette option permet dʼéconomiser lʼénergie en réduisant
les températures de lavage et de rinçage. La durée
de lavage est prolongée pour conserver un lavage
performant. Nʼutilisez pas ce cycle avec les articles très
sales.
Steam (Vapeur)
Cette option ajoute de la vapeur au début du cycle dans
le but d’améliorer les résultats de lavage.
••Lorsque le distributeur d’agent de rinçage est vide,
l’option Extra Dry est sélectionnée automatiquement.
Night Dry (séchage de nuit)
La vaisselle est souvent laissée dans le lave-vaisselle
durant la nuit après la fin du cycle. Cela peut faire en
sorte que la vapeur à lʼintérieur de la cuve se condense
sur la vaisselle, la laissant mouillée. Lʼoption Night Dry
fait fonctionner le ventilateur périodiquement pour aider à
évacuer la vapeur de la cuve.
••Maintenez le bouton Extra Dry enfoncé pendant trois
secondes pour activer le réglage.
••Pour tous les cycles où l’option Night Dry est offerte,
celle-ci est sélectionnée par défaut, sauf dans le cas du
cycle Normal.
••Pour ajouter l’option Night Dry (Séchage de nuit) au
cycle normal, appuyez sur la touche Extra Dry (extra
sec) et maintenez-la enfoncée pendant 3 secondes.
Delay Start (Démarrage programmé)
La fonction Delay Start vous permet de différer le
démarrage dʼun cycle sélectionné. Chaque fois quʼon
appuie sur le bouton Delay Start, le délai avant le
démarrage augmente dʼune heure. Le délai avant le
démarrage peut être réglé entre 1 à 12 heures, par
incréments dʼune heure.
FONCTIONNEMENT 27
Cycle/Option Guide
The cycle guide below shows the available options for each cycle.
Machine
Clean
(Nettoyage
de lʼappareil)
Heavy
(Intensif)
Delicate
(Délicat)
Refresh
(Rafraîchissement)
Normal
(Normal)
Turbo
(Turbo)
Express
(Express)
Rinse
(Rinçage)
Niveau de saleté
tous les
degrés
élevé
bas
bas
tous les
degrés
élevé
bas
bas
13.825.0 L
26.932.0 L
19.724.8 L
7.8 L
27.5 L
20.4 L
6.8 L
12.3 L
3.66.6 gal
7.18.4 gal
5.26.6 gal
2.46.8 gal
7.3 gal
5.4 gal
1.8 gal
3.2 gal
89 217
140 - 224
95 153
98 215
59 121
34 103
12
82
Utilisation de lʼeau*
**Temps de lavage
avec options (min)
2.1 gal
59 - 79
9.225.9 L
Dual Zone
(deux
zones)
Half Load
(Demicharge)
***Energy
Saver
(économie
dʼénergie)
Options
disponibles
High Temp
(Température
élevée)
Steam
(Vapeur)
Extra Dry
(Séchage
supplémentaire)
Night Dry
(séchage de
nuit)
Delay Start
(Démarrage
programmé)
* La consommation réelle dʼeau variera selon le niveau de saleté et la dureté de lʼeau.
** Le temps de fonctionnement et le temps de cycle effectifs affichés peuvent varier en fonction de l’option choisie,
le niveau du sol, la température de l’eau et la dureté de l’eau. Par conséquent, le temps d’affichage et le temps de
fonctionnement effectif peuvent être différents.
*** Lʼoption Energy Saver ne peut être utilisée en même temps que les options Extra Dry ou High Temp.
: Durée de séchage prolongée seulement, aucun rinçage à température élevée ajouté.
: Activé par défaut.
REMARQUES
••Aucune option nʼest proposée pour le cycle de téléchargement.
FRANÇAIS
Cycle
Auto
(Auto)
28 FONCTIONNEMENT
Chargement du lave-vaisselle
Chargement du panier inférieur
La très grande cuve peut contenir des plats, des poêles
ou autres accessoires de cuisine ayant une hauteur de
14 pouces et moins.
Réglages du chargement de
10 couverts
Pour un lavage au rendement efficace, conformez-vous
toujours aux directives suivantes.
••Enlevez les gros débris alimentaires des assiettes,
incluant les os, etc. avant de charger la vaisselle.
••Faites tremper les articles avec des aliments brûlés
avant de les charger dans le lave-vaisselle.
••Les casseroles et les plats profonds doivent être placés
à lʼenvers.
••Assurez-vous que les articles ne se touchent pas.
Réglages du chargement de
12 couverts
Objets nʼallant pas au lave-vaisselle
La combinaison dʼune eau très chaude et de détergents
pour lave-vaisselle peut endommager certains articles.
Ne mettez pas les articles suivants dans le lave-vaisselle.
••Articles en cuivre ou en aluminium anodisé
••Vaisselle peinte à la main avec des feuilles dʼargent ou
dʼor
••Vaisselle avec des manches en bois ou en os
••Ustensiles en fer ou qui tendent à rouiller
••Articles en plastique non recommandés pour le lavevaisselle
••Vaisselle coûteuse comme des plats en argent et de la
vaisselle avec une bordure dorée
••Articles fragiles comme des verres de cristal
MISE EN GARDE
••Ne mettez pas de casseroles ou de poêles avec
des manches en plastique dans lʼappareil, car les
poignées risquent de se détériorer à cause de la
chaleur et du détergent.
••Les taches de rouge à lèvres résistant à lʼeau ou de
longue durée sur les verres pourraient ne pas partir
au lavage.
Conseils pour le chargement du panier
inférieur :
••Les assiettes doivent être placées en position verticale
et faire face au centre du panier et les casseroles, les
poêles et les grands plats doivent être placés à lʼenvers.
••Placez les assiettes, les plats, les bols à soupe et
autres entre les tiges du panier.
••Placez les plaques à biscuits, les moules à gâteaux
et autres grands objets sur les côtés ou à lʼarrière du
panier. Si vous placez ces objets à lʼavant du lavevaisselle, cela peut empêcher le jet dʼeau dʼatteindre le
distributeur de détergent.
••Assurez-vous que les manches des casseroles et
autres grands objets nʼempêchent pas la rotation des
bras de lavage.
••Le panier inférieur ne doit pas être utilisé pour les petits
objets, notamment les tasses, les coupes à vin ou les
petites assiettes. Ces objets doivent être chargés dans
le panier supérieur.
••Assurez-vous que les objets volumineux nʼinterfèrent
pas avec la rotation des bras de lavage et nʼempêchent
pas lʼouverture du distributeur de détergent.
FONCTIONNEMENT 29
Rabattre le râtelier inférieur
Chargement des casseroles et des bols
Pliez les dents pour loger les grands plats; dépliez-les
pour loger de petits plats.
Cas 1
FRANÇAIS
Cas 2
Chargement des plats et des casseroles
REMARQUES
••Le panier à couverts est installé à lʼarrière du panier
inférieur pour lʼexpédition de lʼappareil. Pour obtenir
un rendement optimal, installez-le sur le côté comme
indiqué sur lʼillustration.
30 FONCTIONNEMENT
Chargement du panier à
ustensiles
Conseils sur le chargement des
ustensiles :
Le panier à ustensiles possède des séparateurs afin
dʼéviter de rayer ou ternir les ustensiles délicats.
••Pour un meilleur nettoyage, utilisez les séparateurs
supérieurs dans le panier pendant le chargement des
ustensiles. Les séparateurs empêcheront les ustensiles
de sʼentasser.
Réglages du chargement de
10 couverts
••Chargez les objets pointus, comme les couteaux, la
pointe vers le bas.
1
5
4 3
5
4
5
4 3
5
4
5
4
2
2
2
6 2
3
2
2
2
6
2
3 4 6 5
5
4
3 4
5
1
5
4
2 4
5
••Lorsque vous videz le lave-vaisselle, il vaut mieux
commencer par le panier à ustensiles. Cela empêche
ainsi les gouttes dʼeau de tomber sur vos ustensiles
depuis le panier supérieur.
AVERTISSEMENTS
••Soyez vigilant lorsque vous chargez ou déchargez
des objets pointus. Placez les couteaux pointus avec
le manche vers le haut afin de réduire le risque de
blessure.
Réglages du chargement de
12 couverts
5
4
3
4
4
1 5 5
4
4
1 5
6
2
2 2
3
2
2
2 2 6
4 6 5
4
4
5 5 1
2 4 4 5 1
3
FONCTIONNEMENT 31
Chargement du panier
supérieur
Réglages du chargement de
10 couverts
Conseils pour le chargement du panier
supérieur :
••Placez les tasses et verres dans les rangées entre les
dents du râtelier. Si on les place par-dessus les dents
du râtelier, ils peuvent se briser ou porter des taches
dʼeau calcaire.
••Pour éviter quʼils ne se fêlent, placez les verres à pied
de façon à ce quʼils ne soient pas en contact avec
dʼautres objets.
••Placez les objets face ouverte vers le bas pour assurer
leur nettoyage et leur séchage.
••Nʼentassez pas dʼobjets les uns sur les autres.
••Les tasses, verres et bols doivent être placés à lʼenvers.
Réglages du chargement de
12 couverts
••Les tasses supplémentaires ou les ustensiles de cuisine
peuvent être posés par-dessus les compartiments à
tasses refermés, qui peuvent aussi servir de support
aux verres à long pied.
••Assurez-vous que les objets nʼempêchent pas la
rotation des bras de lavage situés au-dessus et audessous du panier supérieur.
••Lorsque vous chargez des objets de grande taille dans
le panier supérieur, comme des coupes à vin ou des
tasses hautes, il peut être nécessaire de retirer le panier
à argenterie, sʼil y en a un.
Chargement du panier (sur certains
modèles)
Certains modèles sont équipés de paniers pour les
tasses qui fournissent un support pour les verres à long
pied.
Les paniers pour les tasses se replient pour laisser de la
place pour les grands verres.
FRANÇAIS
••Servez-vous du panier supérieur pour les objets petits
ou délicats tels que les petites assiettes, les tasses,
les soucoupes, les verres et les objets en plastique
lavables en lave-vaisselle.
32 FONCTIONNEMENT
Retrait et remise en place des paniers à
tasses (sur certains modèles)
Les paniers à tasses de droite et de gauche sont
interchangeables et peuvent être retirés.
1
Faites glisser le panier dans sa position fermée.
2
Trouvez la rainure de fixation sur le panier à tasses
et tirez sur ce côté pour dégager le panier de la
barre de soutien.
•Le panier du côté gauche sʼenlève en tirant à
lʼarrière. Le panier du côté droit sʼenlève en tirant
à lʼavant.
Rainure de fixation
3
Faites glisser le panier à tasses sur la barre de
soutien du côté opposé.
4
Procédez de la façon inverse pour replacer un
panier.
Rabattre le râtelier supérieur
Pliez les dents pour loger les grands plats; dépliez-les
pour loger de petits plats.
Chargement des plats et des casseroles
FONCTIONNEMENT 33
Panier supérieur à hauteur réglable
Le panier supérieur se règle vers le haut et vers le bas.
Relevez le panier supérieur pour placer des objets dʼune
hauteur maximale de 14 pouces dans le panier inférieur.
Abaissez le panier supérieur pour placer des plats dʼune
hauteur maximale de 12 pouces dans le panier supérieur.
Le panier supérieur est relevé lors de lʼexpédition.
Il y a trois positions disponibles de réglage de la hauteur
du panier supérieur pour créer plus dʼespace.
3
2
1
2
1
••Avant de le régler, assurez-vous que le panier ne
contient aucune vaisselle. Autrement la vaisselle
pourrait être endommagée ou vous pourriez vous
blesser.
REMARQUES
••Relevez le panier supérieur sans appuyer sur les
boutons de chaque côté. Appuyer sur les boutons en
relevant le panier vous empêchera de le verrouiller en
place.
••Pour placer le panier à la position centrale, il peut
être préférable de le baisser complètement, puis de le
relever jusquʼà ce quʼil se bloque au niveau souhaité.
••Avant de rentrer le panier supérieur dans le lavevaisselle, assurez-vous que sa hauteur est la même
de chaque côté. Si ce nʼest pas le cas, la porte du
lave-vaisselle ne se refermera pas et le bras de lavage
supérieur ne se raccordera pas à lʼentrée dʼeau.
Abaisser le panier :
Tenez le panier par le milieu de chacun des côtés afin
de mieux supporter son poids. Appuyez ensuite sur
les boutons de chaque côté pour libérer le panier et
abaissez-le en position basse.
••Il y a un gain dʼespace de 24 5/8 po (56 mm) en hauteur
lorsque le panier supérieur est à la position la plus
basse.
••Après avoir réglé la hauteur des paniers, assurez-vous
que les bras de lavage peuvent tourner librement.
••Quand le panier supérieur est dans la position basse,
vérifiez si le dessous du panier, incluant le bras de
lavage, touche aux articles du panier inférieur.
Relever le panier :
Soulevez le panier par le milieu de chacun de ses
côtés jusquʼà ce que le panier sʼenclenche à la position
élevée. Il nʼest pas nécessaire de soulever les leviers de
verrouillage pour relever le panier.
••Quand le panier supérieur est dans la position basse,
rentrez le panier supérieur en premier, suivi du panier
inférieur.
••Sortez le panier inférieur en premier, et le panier
supérieur en second.
••Relevez le panier supérieur sans appuyer sur les
boutons de chaque côté. Appuyer sur les boutons en
relevant le panier vous empêchera de le verrouiller en
place.
••Pour placer le panier à la position centrale, il peut
être préférable de le baisser complètement, puis de le
relever jusquʼà ce quʼil se bloque au niveau souhaité.
FRANÇAIS
3
AVERTISSEMENTS
34 FONCTIONNEMENT
Retrait du panier supérieur coulissant et
encliquetable
Ces instructions sont destinées aux modèles dotés de
supports encliquetables plutôt que de supports munis de
roues.
MISE EN GARDE
••Le panier supérieur encliquetable doit seulement
être retiré lors de l’entretien de l’appareil. Si vous
devez retirer le panier, assurez-vous de porter des
gants et manipulez soigneusement le tournevis afin
d’éviter de vous blesser ou d’endommager le lavevaisselle.
1
Tirez le panier supérieur jusqu’à ce qu’il soit bloqué
dans le mouvement. Retirez tous les articles qui se
trouvent dans le panier.
2
Pour retirer de leurs rails les supports avant du
panier, ouvrez les crochets avant à l’aide d’un
tournevis à tête plate tout en tirant l’avant du panier
vers le haut; cela vous permettra de retirer des
crochets le support avant. Répétez cette étape
pour retirer le support avant situé de l’autre côté du
panier.
3
Pour retirer de leurs rails les supports arrière du
panier, tenez d’une main l’un des rails situés sur
le côté, soulevez l’avant du panier et poussez
fermement le panier vers l’arrière pour retirer des
crochets le support arrière. Répétez cette étape
pour retirer le support situé de l’autre côté du panier.
4
Pour replacer le panier, placez les supports arrière
derrière les crochets arrière et tirez le panier vers
l’avant pour placer les supports sur les crochets.
Ensuite, alignez les supports avant du panier avec les
crochets avant et poussez l’avant du panier vers le
bas pour placer les supports sur les crochets avant.
Chargement du panier à
couverts (sur certains modèles)
Le panier à argenterie convient idéalement aux ustensiles
plats, pour cuisiner ou pour servir. Il convient également
aux petits bols et aux couvercles. Les séparateurs
des paniers à argenterie permettent de maintenir les
ustensiles plats séparés afin dʼéviter de les endommager
et dʼaméliorer leur nettoyage.
REMARQUES
••Pour un nettoyage optimal, placez les assiettes dans
les paniers à argenterie. Les ustensiles très sales ou
les plats ayant servi au four doivent être placés sur le
panier du milieu ou dans le panier à cuillères pour un
meilleur lavage.
Réglages du chargement de
10 couverts
FONCTIONNEMENT 35
Plateau à hauteur réglable (sur certains
modèles)
Le plateau de gauche peut être réglé séparément à
une position haute ou basse pour loger des couverts
ou des ustensiles de différentes tailles. Retirez les plats
avant de régler le positionnement du plateau. Réglez le
positionnement du plateau en faisant glisser le levier.
FRANÇAIS
Retrait du panier à argenterie
Lʼensemble du panier à argenterie peut être retiré si plus
dʼespace est nécessaire sur le panier supérieur pour des
objets larges.
Retirez toujours lʼargenterie du panier avant dʼenlever
celui-ci.
Tirez le panier jusquʼà lʼextrémité des rails. Puis soulevez
lʼavant du panier afin que les roulements se dégagent
de la butée située à lʼextrémité du rail. Le panier peut
maintenant être glissé vers lʼavant et retiré des rails.
AVERTISSEMENTS
••Soyez vigilant lorsque vous chargez ou déchargez
des objets à bords tranchants. Placez les couteaux
aiguisés lame vers le bas pour éviter le risque de
blessure.
36 FONCTIONNEMENT
Ajout dʼagents nettoyants
Ajout de détergent dans le distributeur
••Retirez lʼétiquette sur le distributeur avant de mettre en
marche le lave-vaisselle pour la première fois.
••La quantité de détergent voulue dépend du cycle, de la
charge et du niveau de saleté des plats.
••Placez le détergent dans le bac de détergent avant le
début dʼun cycle, sauf le cycle de rinçage.
1
Appuyez sur le bouton du couvercle du distributeur
pour lʼouvrir.
AVERTISSEMENTS
••Le détergent pour lave-vaisselle et lʼagent de
rinçage contiennent des produits chimiques, comme
tous les autres détergents pour la maison. Ils doivent
donc être rangés hors de la portée des enfants.
MISE EN GARDE
••Nʼutilisez que du détergent conçu pour les lavevaisselle. Lʼemploi dʼun détergent inadéquat peut
faire en sorte que le lave-vaisselle se remplisse
dʼeau savonneuse pendant le fonctionnement.
Lʼexcédent dʼeau savonneuse peut diminuer la
performance du lave-vaisselle et causer des fuites.
••Pour éviter d’endommager le distributeur, ne tirez
pas dessus lorsque vous fermez la porte du lavevaisselle.
2
Ajoutez du détergent dans le compartiment principal
jusquʼà ce que la quantité versée se situe entre les
marques 15 et 25.
•Dépassez la ligne 25 si votre eau est dure ou pour
les charges très sales.
•Le remplir jusquʼà la ligne 15 pour lʼeau adoucie
ou pour les charges peu sales.
25
15
3
Faites glisser le couvercle du détergent jusquʼà ce
quʼun clic indique quʼil est bien fermé.
REMARQUES
••Après avoir terminé le programme de lavage, vérifiez si
le détergent a été complètement dissout.
••Certaines pastilles de détergent pour lave-vaisselle
peuvent rester bloquées dans le distributeur à cause
de leur grosseur excessive. Les pastilles peuvent être
placées au fond de la cuve de lavage près du filtre
avant de démarrer le cycle.
••Un excès de détergent peut laisser un film sur les plats
et dans le lave-vaisselle, ce qui donnera un lavage de
mauvaise qualité.
••Si des pastilles de détergent pour lave-vaisselle
sont utilisées sans produit de rinçage, une humidité
excessive sʼaccumulera sur la vaisselle et les parois
intérieures de lʼappareil. Sélectionnez lʼoption Extra Dry
pour un séchage encore plus performant.
4
Si vous souhaitez faire un prélavage, remplissez
de détergent le bac de prélavage dans la zone
encastrée sous le couvercle.
••Lʼutilisation de produit de rinçage améliore le rendement
du séchage en permettant à lʼeau de sʼégoutter de la
vaisselle après le rinçage final.
••Nʼutilisez pas de pastilles de détergent pour les cycles
de lavage raccourcis. Il est possible que la pastille
ne soit pas entièrement dissoute, entraînant ainsi la
formation dʼun résidu de détergent sur les plats et un
mauvais nettoyage.
••Utilisez un renforçateur pour détergent pour aider à
éliminer les taches, les résidus et le film blanc que
produit lʼeau dure. Il nʼaide pas à éliminer les résidus de
détergent excessif.
FONCTIONNEMENT 37
Ajout de produit de rinçage dans le
distributeur
Réglage du distributeur de produit de
rinçage
Le voyant Rinse Aid sʼaffiche à lʼécran lorsquʼil faut
ajouter plus dʼagent de rinçage.
Le distributeur est doté de cinq niveaux de réglage. Le
lave-vaisselle est programmé à lʼusine pour un niveau du
distributeur dʼagent de rinçage de 2. Vous pouvez vérifier
et changer ce niveau en utilisant les boutons du panneau
de contrôle.
Il est recommandé dʼutiliser un agent de rinçage pour
prévenir les traces dʼeau sur les plats et pour améliorer le
séchage.
1
Ajoutez de lʼagent de rinçage liquide jusquʼau
niveau de remplissage maximal. Lʼagent de rinçage
doit être déposé dans le distributeur pendant le
remplissage, sinon des bulles dʼair pourraient se
former et causer un séchage inefficace. Évitez de
trop remplir le distributeur.
1
Assurez-vous que lʼappareil est éteint.
2
Appuyez simultanément sur les boutons Dual Zone
et Power pour vérifier le réglage courant.
3
Appuyez sur Delay Start pour changer le réglage
du distributeur dʼagent de rinçage. Chaque fois que
vous appuyez sur le bouton, le réglage passe au
niveau suivant, de L0 à L4.
4
Une fois que le réglage du distributeur dʼagent de
rinçage désiré est sélectionné, appuyez sur Start
pour le sauvegarder.
REMARQUES
••Réglez le distributeur à un niveau supérieur si votre eau
est dure et que vous observez la présence de dépôts
calcaires sur vos plats.
••Un distributeur de produit de rinçage réglé à un niveau
trop faible favorisera la formation de taches et de
marques sur les plats et diminuera la performance du
séchage.
••Un réglage trop haut peut causer la formation de
mousse, ce qui diminuera la performance du lavage.
3
Fermez le couvercle pour verrouiller le distributeur.
Le produit de rinçage est distribué automatiquement
au cours du dernier cycle de rinçage.
Rechargement du produit de rinçage
La fréquence de rechargement du produit de rinçage
dépend de la fréquence dʼutilisation du lave-vaisselle et
du niveau de distribution sélectionné.
clignote quand plus dʼagent
••Lʼicône Rinse Aid
de rinçage est requis, à moins que le réglage du
distributeur dʼagent de rinçage soit L0.
REMARQUES
••Nʼutilisez que du produit de rinçage liquide dans ce
lave-vaisselle.
••Ne surchargez pas le distributeur de produit de rinçage.
••Essuyez tout agent de rinçage qui se serait déversé
autour du distributeur.
FRANÇAIS
2
Ouvrez le couvercle de lʼagent de rinçage en
soulevant le rabat.
38 FONCTIONS INTELLIGENTES
FONCTIONS
INTELLIGENTES
REMARQUES
••Pour connaître l’état du réseau Wi-Fi, vérifiez que
est allumée sur le panneau de
l’icône Wi-Fi
configuration.
Application LG SmartThinQ
L’application LG SmartThinQ vous permet de
communiquer avec l’appareil à l’aide d’un téléphone
intelligent.
Choses à vérifier avant d’utiliser
l’application SmartThinQ de LG.
••Pour les électroménagers avec le logo
1
2
ou
.
Vérifiez la distance entre l’appareil et le routeur
sans fil (réseau Wi-Fi).
•• S’il y a une trop grande distance entre
l’appareil et le routeur sans fil, l’intensité
du signal s’affaiblit. L’enregistrement peut
prendre du temps ou l’installation peut
échouer.
Désactivez les données mobiles ou les
données cellulaires sur votre téléphone
intelligent.
•• Pour les iPhone, désactivez les données en
vous rendant dans Paramètres → Cellulaire
→ Données cellulaires.
••L’appareil prend seulement en charge les réseaux Wi-Fi
de 2,4 GHz. Pour vérifier la fréquence de votre réseau,
contactez votre fournisseur de services Internet ou
référez-vous au manuel de votre routeur sans fil.
••LG SmartThinQ n’est pas responsable des
problèmes de connexion au réseau ou des défauts,
dysfonctionnements ou erreurs causés par la connexion
au réseau.
••L’environnement sans fil environnant peut faire en sorte
que le service de réseau sans fil fonctionne lentement.
••Si l’appareil a des difficultés à se connecter au réseau
Wi-Fi, il est peut-être trop loin du routeur. Procurez-vous
un répéteur Wi-Fi (rallonge de portée) pour améliorer la
force du signal Wi-Fi.
••La connexion au réseau pourrait ne pas fonctionner
correctement en fonction du fournisseur d’accès
Internet.
••La connexion Wi-Fi peut ne pas se faire ou être
interrompue à cause de l’environnement du réseau
domestique.
••L’appareil ne peut pas être enregistré en raison de
problèmes avec la transmission du signal sans fil.
Débranchez l’appareil et attendez environ une minute
avant de réessayer.
••Si le pare-feu de votre routeur sans fil est activé,
désactivez-le ou ajoutez-y une exception.
••Le nom du réseau sans fil (SSID) doit être une
combinaison de lettres et de chiffres anglais. (N’utilisez
pas de caractères spéciaux.)
••L’interface utilisateur (IU) du téléphone intelligent peut
varier en fonction du système d’exploitation (SE) mobile
et du fabricant.
3
Connectez votre téléphone intelligent au
routeur sans fil.
••Si le protocole de sécurité du routeur est configuré
sur WEP, vous ne pourrez peut-être pas configurer
le réseau. Veuillez le configurer à l’aide d’autres
protocoles de sécurité (nous recommandons WPA2) et
enregistrez le produit à nouveau.
FONCTIONS INTELLIGENTES 39
Installation de l’application LG
SmartThinQ
Trouvez l’application LG SmartThinQ dans la boutique
Google Play ou l’App Store d’Apple sur un téléphone
intelligent. Suivez les directives de téléchargement et
d’installation de l’application.
REMARQUES
••Si vous choisissez la connexion simple pour accéder à
l’application SmartThinQ de LG, vous devrez passer par
le processus d’enregistrement de l’appareil chaque fois
que vous changez de téléphone intelligent ou que vous
réinstallez l’application.
••Pour les électroménagers avec le logo
ou
.
Suivi
Contrôlez l’état actuel, le cycle, les options, le temps de
fonctionnement et l’heure de fin de cycle pour l’appareil
sur un seul et même écran.
Download Cycle (Téléchargement dʼun cycle)
Téléchargez des cycles nouveaux et spéciaux qui ne sont
pas inclus parmi les cycles de base de lʼappareil.
Les appareils qui ont été correctement enregistrés
peuvent télécharger une variété de cycles de spécialité
spécifiques à lʼappareil.
On ne peut stocker quʼun seul cycle à la fois dans
lʼappareil.
Une fois le cycle téléchargé dans lʼappareil, ce dernier le
conserve jusquʼà ce quʼun nouveau cycle soit téléchargé.
Aide au nettoyage de lʼappareil
Cette fonction indique le nombre de cycles restants avant
quʼun cycle de nettoyage de lʼappareil soit requis.
Smart DiagnosisMC
Cette fonction fournit des renseignements utiles pour
diagnostiquer et résoudre les problèmes avec lʼappareil
en se basant sur le profil dʼutilisation.
Paramètres
Réglez le niveau du distributeur de produit de rinçage, le
rappel pour le nettoyage de lʼappareil, le niveau du signal
et le voyant indicateur de nettoyage.
Quand le cycle est terminé ou que l’appareil a des
problèmes, vous avez l’option de recevoir des alertes
instantanées sur un téléphone intelligent.
Notifications poussées
Activez les Notifications poussées pour recevoir des
notifications sur l’état de l’appareil.
Les notifications sont déclenchées même si l’application
LG Smart ThinkQ est éteinte.
••Cette information est à jour au moment de la
publication. L’application est sujette à des changements
en vue de l’amélioration du produit sans que les
utilisateurs n’en soient avisés au préalable.
FRANÇAIS
Caractéristiques de l’application LG
SmartThinQ
REMARQUES
••Si vous changez de routeur sans fil, de fournisseur
de services Internet ou de mot de passe après
l’enregistrement de l’appareil, veuillez le supprimer de
l’application SmartThinQ de LG dans Paramètres →
Modifier le produit et l’enregistrer de nouveau.
40 FONCTIONS INTELLIGENTES
Caractéristiques du module LAN sans
fil
Modèle
LCW-003
Gamme de
fréquences
2412 à 2462 MHz
IEEE 802.11 b : 17.56 dBm
Puissance de
sortie max
IEEE 802.11 g : 25.53 dBm
IEEE 802.11 n : 25.29 dBm
Avis d’Industrie Canada (pour le module de
transmission compris dans ce produit)
Cet appareil est conforme aux normes CNR d’Industrie
Canada applicables aux appareils radio exempts
de licence. Son fonctionnement est sujet aux deux
conditions suivantes :
1) Cet appareil ne doit pas provoquer d’interférences, et
2) Cet appareil doit accepter toutes les interférences, y
compris celles pouvant entraîner son dysfonctionnement.
Avis d’Industrie Canada sur l’exposition aux
rayonnements
Cet appareil est conforme aux limites d’exposition aux
rayonnements d’Industrie Canada pour un environnement
non contrôlé.
Cet appareil doit être installé de façon à garder une
distance minimale de 20 cm (7,8 po) entre la source de
rayonnement et votre corps.
REMARQUES
••LE FABRICANT N’EST PAS RESPONSABLE
DES INTERFÉRENCES RADIOÉLECTRIQUES
CAUSÉES PAR DES MODIFICATIONS NON
AUTORISÉES APPORTÉES À CET APPAREIL. DE
TELLES MODIFICATIONS POURRAIENT ANNULER
L’AUTORISATION ACCORDÉE À L’UTILISATEUR DE
FAIRE FONCTIONNER L’APPAREIL.
Renseignements sur l’avis de logiciel
ouvert
Pour obtenir le code source conformément aux
dispositions de la licence publique générale, de la licence
publique générale limitée, de la licence publique Mozilla
et de toute autre licence régissant les logiciels à code
source libre contenus dans cet appareil, visitez le site
http://opensource.lge.com. En plus du code source,
toutes les dispositions de licence, les exonérations de
garantie et les avis de droits d’auteurs peuvent aussi être
téléchargés.
LG Electronics mettra également à votre disposition le
code source libre sur CD-ROM pour un prix couvrant le
coût de la distribution (coût du support, de l’expédition
et de la manutention) sur simple demande par courriel à
l’adresse opensource@lge.com. Cette offre est valable
pendant trois (3) années à compter de la date d’achat du
produit.
FONCTIONS INTELLIGENTES 41
Fonction Smart DiagnosisMC
Si vous éprouvez des problèmes avec votre
électroménager, celui-ci a la capacité de transmettre des
données au centre d’information à la clientèle de LG par
l’intermédiaire de votre téléphone. Les modèles équipés
de la technologie NFC ou du Wi-Fi peuvent également
transmettre des données à un téléphone intelligent à
l’aide de l’application LG SmartThinQ.
Smart DiagnosisMC – diagnostic par le
Centre dʼinformation à la clientèle
••Pour les électroménagers avec le logo
ou
1
(LG États‑Unis) 1 800 243-0000
(LG Canada) 1 888 542-2623
2
Quand le centre de service vous lʼindique, placez la
partie du téléphone dans laquelle vous parlez près
de lʼicône Smart DiagnosisMC. Nʼappuyez pas sur les
autres touches.
3
Appuyez sur le bouton Download Cycle et
maintenez-le jusquʼà ce quʼun compte à rebours
sʼaffiche sur lʼappareil.
Gardez le téléphone en place jusquʼà la fin de la
transmission.
4
5
Une fois le décompte terminé et la tonalité arrêtée,
reprenez la conversation avec lʼagent du centre
de service, qui sera alors en mesure de vous aider
grâce aux données transmises pour lʼanalyse.
REMARQUES
••La fonction Smart DiagnosisMC ne peut être activée que
si l’appareil peut être mis sous tension à l’aide de la
touche Power. Si l’appareil ne peut pas être mis sous
tension, le dépannage doit être effectué sans utiliser la
fonction Smart DiagnosisMC.
••Pour obtenir les meilleurs résultats, évitez de bouger le
téléphone pendant la transmission sonore.
••Si lʼagent du centre de service nʼa pas pu obtenir un
enregistrement exact des données, il se peut quʼil vous
demande dʼessayer de nouveau.
••La fonction Smart DiagnosisMC dépend de la qualité de
lʼappel local.
••Une mauvaise télécommunication peut entraîner
une piètre transmission de données entre votre
téléphone et le centre d’appels, de sorte que le Smart
DiagnosisMCrisque de ne pas fonctionner correctement.
••Pour les électroménagers avec le logo
ou
Utilisez la fonction Smart Diagnosis de l’application
SmartThinQ pour vous aider à diagnostiquer les
problèmes avec l’appareil sans l’assistance du centre
d’information à la clientèle de LG.
Suivez les instructions de l’application SmartThinQ
pour effectuer un diagnostic intelligent à l’aide de votre
téléphone intelligent.
REMARQUES
••La fonction Smart DiagnosisMC ne peut être activée que
si l’appareil peut être mis sous tension à l’aide de la
touche Power. Si l’appareil ne peut pas être mis sous
tension, le dépannage doit être effectué sans utiliser la
fonction Smart DiagnosisMC.
FRANÇAIS
Cela vous donne la possibilité de parler directement à
l’un de nos spécialistes formés. Le spécialiste enregistre
les données transmises par l’appareil et les utilise pour
analyser le problème, fournissant ainsi un diagnostic
rapide et efficace.
Appelez le Centre dʼinformation à la clientèle de LG
Electronics au :
SmartThinQ et Smart DiagnosisMC
42 ENTRETIEN
ENTRETIEN
Pour maintenir une bonne performance et éviter les
problèmes, il est important de vérifier lʼextérieur et
lʼintérieur du lave-vaisselle, incluant les filtres et les bras
de lavage, à intervalles réguliers.
AVERTISSEMENTS
••Quand vous nettoyez lʼextérieur et lʼintérieur du lavevaisselle, nʼutilisez pas de benzène ou de diluant.
Autrement, cela pourrait causer un incendie ou une
explosion.
••Pour éviter les blessures durant lʼentretien et le
nettoyage, portez des gants ou des vêtements de
protection.
REMARQUES
••Si vous nʼavez pas utilisé le lave-vaisselle depuis une
longue période, exécutez le cycle Machine Clean sans
détergent pour rafraîchir lʼintérieur. À la fin du cycle,
nettoyez lʼintérieur et lʼextérieur du lave-vaisselle en
suivant les directives dʼentretien.
Nettoyage de lʼextérieur
••Dans la plupart des cas, lʼextérieur du lave-vaisselle
peut être nettoyé avec un chiffon doux humide ou une
éponge, puis séché avec un chiffon doux. Si les parois
extérieures du lave-vaisselle sont en acier inoxydable,
utilisez un nettoyant pour acier inoxydable.
Nettoyage de lʼintérieur
••Nettoyez lʼintérieur du lave-vaisselle périodiquement à
lʼaide dʼun chiffon doux et humide ou dʼune éponge pour
enlever les résidus alimentaires et les impuretés.
••Pour éliminer les taches blanches et les odeurs à
lʼintérieur du lave-vaisselle, lancez un cycle à vide
sans détergent ou avec une tasse de vinaigre blanc
dans un verre ou un bol pour lave-vaisselle placé
dans le panier supérieur. (Le vinaigre est un acide et,
en cas dʼutilisation intensive, il risque dʼendommager
lʼappareil.)
Entretien saisonnier et
rangement
••Si vous vous absentez pour une longue période durant
les mois les plus chauds, fermez lʼarrivée dʼeau et
débranchez le câble dʼalimentation électrique, ou
éteignez le disjoncteur. Nettoyez le filtre, la cuve et le
distributeur pour éviter les mauvaises odeurs.
••Si vous vous absentez pour une longue période durant
les mois de la saison froide et que le temps risque
dʼêtre glacial, préparez les conduites dʼalimentation en
eau et le lave-vaisselle pour lʼhiver. La préparation pour
lʼhiver doit être effectuée par un professionnel qualifié.
ENTRETIEN 43
Coupure antirefoulement ou
broyeur dʼévier obstrué
Vérifiez la coupure antirefoulement ou le broyeur dʼévier
si le lave-vaisselle nʼest pas bien vidangé.
Nettoyage de la coupure
antirefoulement
Éteignez le lave-vaisselle.
2
Retirez le couvercle de la coupure antirefoulement
et le capuchon de plastique qui est dessous.
3
Enlevez tous les débris avec un cure-dent ou une
brosse.
4
Replacez le capuchon de plastique et le couvercle
de la coupure antirefoulement.
REMARQUES
••La coupure antirefoulement et le broyeur sont des
raccords externes à la tuyauterie qui ne font pas partie
intégrante du lave-vaisselle.
••La garantie du lave-vaisselle ne couvre pas les frais
de service directement associés au nettoyage ou à la
réparation de la coupure antirefoulement externe et du
broyeur.
FRANÇAIS
1
44 ENTRETIEN
Nettoyage des filtres
1
2
Retirez le panier inférieur et positionnez le bras de
vaporisation afin quʼune ouverture en V plus large
soit pointée vers lʼavant.
Tournez le filtre intérieur dans le sens inverse des
aiguilles dʼune montre et retirez lʼunité assemblée
comprenant le filtre intérieur et le filtre en acier
inoxydable.
AVERTISSEMENTS
••Prenez soin de ne pas toucher aux bords tranchants
du filtre en acier inoxydable quand vous le
manipulez.
MISE EN GARDE
••Retirez les résidus dʼaliments coincés dans les filtres
pour éviter lʼaccumulation de bactéries causant des
odeurs et les problèmes possibles de vidange.
3
Nettoyez les filtres avec une brosse douce sous
lʼeau courante. Rassemblez les filtres avant de les
réinstaller.
REMARQUES
••Pour de meilleures performances de lavage, nettoyez le
filtre après chaque lavage. Si des résidus alimentaires
restent dans le filtre, ils peuvent causer de mauvaises
odeurs.
••En présence dʼeau calcaire, nettoyez le filtre au moins
une fois par mois à lʼaide dʼune brosse douce.
••Nettoyez les filtres à lʼaide de matériaux non abrasifs et
dʼeau tiède.
••Assurez-vous que le filtre est bien assemblé avant de
démarrer un cycle. Durant lʼassemblage, tournez-le
fermement jusquʼà entendre un clic.
4
Pour replacer les filtres assemblés, positionnez le
bras de vaporisation de façon à avoir lʼouverture
en V plus large pointée vers lʼavant. Replacez les
filtres dans le boîtier à filtres et fixez-les en place en
tournant le filtre intérieur jusquʼà ce quʼil se bloque
en place.
Horaire recommandé pour le nettoyage des filtres
Nombre de
lavages par
semaine
Si vous lavez les
plats avant de les
placer dans le
lave-vaisselle
Si vous frottez et
rincez les plats avant le
chargement
Si vous frottez
simplement les plats
avant le chargement
dans le lave-vaisselle
Si vous ne frottez pas et
ne rincez pas les plats
avant le chargement
1-3
Tous les 6 mois
Une fois par an
Quatre fois par an
Une fois par mois
4-7
Tous les 6 mois
Une fois par an
Quatre fois par an
8-12
Tous les 6 mois
Tous les 6 mois
Tous les 1,5 mois
Chaque semaine
13-14
Tous les 6 mois
Tous les 6 mois
Tous les 1,5 mois
Deux fois par semaine
Deux fois par mois
(tous les 15 jours)
ENTRETIEN 45
Nettoyage des bras de lavage
Si les trous du bras de lavage sont bloqués par des
résidus alimentaires, la vaisselle pourrait ne pas être bien
nettoyée à cause dʼun jet dʼeau incorrect.
Il est recommandé de nettoyer les bras de lavage toutes
les deux semaines.
3
Rincez ou agitez le bras de lavage pour enlever les
miettes de nourriture.
4
Si un résidu alimentaire bloque les trous du bras
de lavage, retirez-le avec une épingle ou un objet
pointu.
5
Après avoir enlevé le résidu alimentaire, nettoyez
les bras de lavage sous lʼeau courante.
6
Après avoir nettoyé le bras de lavage supérieur,
enfoncez-le pour le remettre en place. Tournez
lʼécrou dʼun huitième de tour horaire et assurezvous que lʼécrou se verrouille dans sa position
initiale.
7
Après lʼassemblage, vérifiez si les bras de lavage
tournent librement.
Nettoyage du bras de lavage inférieur
Assurez-vous que les trous du jet dʼeau ne sont pas
bloqués par des miettes de nourriture.
2
Si un résidu alimentaire bloque les trous du bras
de lavage, retirez-le avec une épingle ou un objet
pointu.
MISE EN GARDE
••Pour éviter d’abîmer les différentes pièces du gicleur
rotatif, ne tirez pas dessus et ne les faites pas
tourner manuellement.
Nettoyage du bras de lavage supérieur
1
Tirez le panier supérieur vers lʼavant. Assurez-vous
que les trous du jet dʼeau ne sont pas bloqués par
des miettes de nourriture.
2
Lorsquʼun nettoyage est nécessaire, retirez le bras
de lavage supérieur en tournant lʼécrou situé sur la
base du bras de lavage dʼun huitième de tour dans
le sens antihoraire et en le tirant vers le bas.
FRANÇAIS
1
46 DÉPANNAGE
DÉPANNAGE
Foire aux questions
Q :
Est-ce que lʼutilisation de ce lave-vaisselle nécessite un produit de rinçage?
R :
Le produit de rinçage est fortement recommandé pour améliorer la performance de séchage du lavevaisselle. Afin dʼéconomiser plus dʼénergie, ce système de séchage hybride nʼutilise pas dʼélément de
chauffage pour favoriser le séchage. Le produit de rinçage joue donc un grand rôle dans le séchage. En
lʼabsence de produit de rinçage, il peut rester de lʼeau sur les plats et sur la cuve. Le produit de rinçage
permet de garantir que la plus grande partie de lʼeau a été évacuée des plats à la fin du rinçage et que le
chargement est prêt pour le cycle de séchage.
Q :
Que puis-je faire si mes plats sont recouverts dʼun film brumeux et blanc après un lavage?
R :
Le film brumeux est généralement causé par la réaction des minéraux de lʼeau avec le détergent du
lave-vaisselle. Assurez-vous dʼabord de ne pas trop utiliser de détergent. Consultez la section Ajout de
détergent dans le distributeur pour connaître les quantités de détergent recommandées. Ajoutez un rinçage
supplémentaire au cycle. Les lave-vaisselle LG nécessitent moins dʼeau que les lave-vaisselle traditionnels;
par conséquent, un rinçage supplémentaire aide à faire disparaître le film. Si lʼalimentation en eau contient
du calcaire, il peut être nécessaire dʼajouter un renforçateur pour régler le problème des marques.
Q :
Comment puis-je faire disparaître la pellicule blanche dans la cuve?
R :
Mesurez 3 cuillères à soupe (40 g) d’acide citrique en poudre et remplissez le compartiment principal à
détergent. Lancez le cycle Machine Clean. N’utilisez pas de détergent.
Q :
Quelles étapes puis-je suivre pour améliorer le séchage?
R :
La performance du séchage est directement attribuable à la chaleur restant dans la cuve après le rinçage
à chaud. Si votre lave-vaisselle est situé loin de votre chauffe-eau, il peut être nécessaire dʼouvrir le robinet
dʼeau chaude de lʼévier avant de commencer un cycle de lavage, afin dʼassurer lʼévacuation de lʼeau froide
des conduites. Cela garantira que votre lave-vaisselle reçoit de lʼeau chaude du début à la fin. Le réglage
High Temp aide également à maintenir élevée la température de la cuve interne et celle des plats avant le
début du séchage.
Les lave-vaisselle LG sont conçus pour être utilisés avec un produit de rinçage. Le produit de nettoyage
maximise la quantité dʼeau déjà évacuée des plats avant le début du cycle de séchage. Si vous utilisez un
produit de rinçage et que les performances ne sont pas satisfaisantes, ajustez le montant de produit de
rinçage envoyé. Le réglage par défaut est à 2. Au besoin, réglez ce niveau à 3 pour utiliser plus de produit
de rinçage.
L’eau a tendance à perler sur le plastique et les surfaces antiadhésives, ce qui les rend plus difficiles à
sécher. Si vous lavez des articles en plastique à l’aide du cycle normal, sélectionnez les options Extra
Dry ou Night Dry pour obtenir de meilleurs résultats de séchage; les deux options peuvent également
être choisies simultanément. Lorsque le distributeur d’agent de rinçage est vide, l’option Extra Dry est
sélectionnée automatiquement.
Laissez le lave-vaisselle finir le cycle de séchage avant dʼouvrir la porte. Si la porte sʼouvre en cours de
cycle de séchage, la chaleur nécessaire au fonctionnement du système de séchage hybride sʼéchappera.
Par conséquent, tous les plats seront encore humides à la fin du cycle.
DÉPANNAGE 47
Q :
Quʼest-ce que le système de séchage hybride?
R :
Le lave-vaisselle ne se base pas sur un élément de chauffage pour la procédure de séchage; il se base
plutôt sur la chaleur retenue par la vaisselle et la cuve durant les cycles de lavage et de rinçage pour
transformer la vapeur dʼeau de la cuve en humidité.
Lʼair chaud et humide du lave-vaisselle est ensuite évacué par un ventilateur vers un tuyau de condensation
situé dans la porte. Lʼair se refroidit, ce qui condense lʼhumidité. Lʼair de la pièce est également ventilé dans
le tuyau pour accélérer le refroidissement. Lorsque lʼhumidité se condense en eau, elle est évacuée.
Q :
Pourquoi le lave-vaisselle émet-il un sifflement?
R :
Il est important de déterminer la durée du bruit et le moment auquel il se produit (quelle partie du cycle).
Lorsque lʼeau est envoyée dans le lave-vaisselle, un sifflement peut se produire. Cela est normal. Si
la pression dʼeau est trop forte, celui-ci sera plus fort et il sera peut-être nécessaire dʼajuster le robinet
dʼarrivée dʼeau pour faire baisser la pression si le bruit est trop fort.
Q :
Quels types de plats peuvent être mis dans le lave-vaisselle?
R :
Assurez-vous que les plats que vous mettez dans le lave-vaisselle sont prévus pour cela. Les plats en
plastique ne sèchent pas aussi efficacement que les plats en verre et en métal. Les plats en plastique ne
retiennent pas la chaleur aussi efficacement que les plats en verre et en métal. Les verres et les plats en
plastique peuvent nécessiter un séchage à la main avant dʼêtre rangés à la fin du cycle.
Q :
Puis-je effectuer un cycle de purge seulement?
R :
Pour évacuer lʼeau qui reste, appuyez et maintenez le bouton Start pendant trois secondes jusquʼà ce que
le cycle sʼarrête. Une fois lʼeau évacuée, le lave-vaisselle se met hors tension.
Q :
R :
Pourquoi mon lave-vaisselle sonne-t-il continuellement lorsque jʼouvre la porte en cours de cycle ou
juste après la fin dʼun cycle?
Cela est normal. Le lave-vaisselle vous avertit que la température à lʼintérieur de lʼappareil est très chaude
et de faire attention en plaçant vos mains à lʼintérieur. Une fois que lʼappareil a refroidi, le signal sonore
sʼarrêtera.
FRANÇAIS
REMARQUES
••Le produit de rinçage est nécessaire pour améliorer le séchage. En lʼabsence de produit de rinçage, il peut
rester de lʼeau sur les plats et sur la cuve.
48 DÉPANNAGE
Q :
Quʼest-ce que Control Lock et comment lʼactive-t-on?
R :
Control Lock est une fonction qui empêche le changement des commandes en cours de cycle. Il
nʼempêche pas lʼouverture de la porte ni la mise hors tension de lʼappareil. Pour lʼactiver ou la désactiver,
appuyez simultanément sur Half Load et Energy Saver et maintenez-les enfoncésf pendant trois secondes.
Q :
Puis-je ajouter une rallonge au tuyau de vidange?
R :
Si une rallonge de tuyau de vidange est nécessaire, utilisez un tuyau de 2 ou 3 pieds (0,6 à 0,9 m) au
diamètre intérieur de 5/8 po ou de 7/8 po (1,6 cm ou 2,2 cm) et un coupleur pour raccorder les deux extrémités
de tuyau.
Q :
Un voyant à DEL clignote, lʼappareil émet un son et il ne démarre pas. Quʼest-ce qui ne va pas avec le
lave-vaisselle?
R :
Il sʼagit dʼune fonction de sécurité. La porte doit être fermée dans les quatre secondes après avoir appuyé
sur le bouton Start. Si la porte nʼest pas fermée dans les quatre secondes, un voyant DEL se met à
clignoter, une tonalité se fait entendre et le lave-vaisselle ne fonctionne pas. Pour démarrer le lave-vaisselle,
ouvrez la porte et vous pouvez soit refermer la porte et appuyer sur Start (commandes frontales), soit
appuyer sur Start et refermer la porte dans les quatre secondes suivantes (commandes sur le dessus).
Q :
Avant de charger la vaisselle, est-ce que je dois la rincer?
R :
Non, vous nʼavez pas besoin de rincer la vaisselle avant de la charger, particulièrement si vous utilisez les
cycles Normal et Auto. Le lave-vaisselle rend la vaisselle propre sans que vous ayez à la rincer au préalable.
Vidéos d'aide aux utilisateurs
Pour plus d'aide, il existe des vidéos et des tutoriels disponibles sur le
site LG.com.
1
Rendez-vous sur la page d’accueil du site www.lg.com/ca_fr et
cliquez sur l’onglet Soutien pour afficher le menu. Sélectionnez
Video Tutorials.
2
Choisissez une catégorie de produits et un thème, ou effectuez
une recherche à l’aide d’un mot-clé.
Balayez ce code QR pour accéder
rapidement à la page de recherche de vidéos
du site Internet de LG.
DÉPANNAGE 49
Avant dʼappeler le réparateur
Lʼappareil est équipé dʼun système de surveillance pour détecter et diagnostiquer les problèmes à un stade précoce. Si
lʼappareil ne fonctionne pas correctement ou ne fonctionne pas du tout, vérifiez les éléments suivants avant dʼappeler un
technicien.
Problème
Cause possible
Solutions
••Appuyez sur le bouton Start.
La porte nʼest pas complètement fermée.
••Assurez-vous que la porte est
complètement fermée et verrouillée.
Lʼalimentation ou le câble dʼalimentation
électrique nʼest pas raccordé(e).
••Raccordez lʼalimentation ou le câble
dʼalimentation électrique.
Le fusible est grillé ou le disjoncteur a
basculé.
••Remplacez le fusible ou réenclenchez le
disjoncteur.
Le verrouillage des commandes est
activé.
••Désactivez le verrouillage des commandes.
Le lave-vaisselle est raccordé à lʼeau
froide.
••Vérifiez le raccordement de lʼalimentation
en eau ou le réglage du chauffe-eau. (Le
chauffage de lʼeau froide est plus long.)
Le cycle précédent a cessé avant la fin
et lʼeau résiduelle reste dans le lavevaisselle.
••Allumez lʼappareil, exécutez lʼoption
Annuler pour évacuer lʼeau résiduelle, puis
exécutez le cycle Turbo avec du détergent,
mais avec un lave-vaisselle vide.
Des résidus alimentaires restent au fond
de lʼappareil ou dans le filtre.
••Nettoyez le filtre et lʼintérieur comme
indiqué à la section Entretien du manuel du
propriétaire.
Des plats non lavés sont laissés dans
lʼappareil pendant une période prolongée.
••Exécutez un cycle avec une tasse de
vinaigre blanc dans un verre ou un bol
pour lave-vaisselle placé dans le panier
supérieur. (Le vinaigre est un acide et,
en cas dʼutilisation intensive, il risque
dʼendommager votre appareil.)
Le tuyau de vidange est plié ou obstrué.
••Ajustez le tuyau ou enlevez ce qui fait
obstruction.
La sélection du cycle est inadéquate.
••Sélectionnez le cycle adéquat selon le
niveau de saleté et le type de vaisselle à
laver.
La température de lʼeau est trop basse.
••Vérifiez le raccordement de lʼalimentation
en eau ou le réglage du chauffe-eau.
Le détergent du lave-vaisselle nʼa pas été
utilisé.
••Utilisez un détergent recommandé.
La pression de lʼarrivée dʼeau est trop
faible.
••La pression de lʼeau doit se situer entre 20
et 80 psi.
Les orifices du jet dʼeau des bras de
lavage sont bloqués.
••Nettoyez les bras de lavage.
Chargement incorrect des plats.
••Assurez-vous que les plats ne bloquent
pas la rotation des bras de lavage et
nʼinterfèrent pas avec lʼouverture du
distributeur de détergent.
Les filtres sont obstrués.
••Nettoyez les filtres.
Ternissures sur les
gobelets.
Trop de détergent et trop dʼeau dure.
••Utilisez moins de détergent et un produit
de rinçage pour limiter les effets de ce
problème.
Marques noires ou grises
sur la vaisselle.
Les objets en aluminium frottent les plats
pendant le cycle.
••Replacez les plats.
Le lave-vaisselle ne
fonctionne pas.
Le lave-vaisselle
fonctionne trop longtemps.
Odeur
De lʼeau reste dans la cuve
après la fin du cycle.
Il reste des résidus
dʼaliments sur les plats.
FRANÇAIS
On nʼa pas appuyé sur le bouton Start.
50 DÉPANNAGE
Problème
Film jaune ou marron sur
les parois intérieures du
lave-vaisselle.
Traces et film sur les plats.
Bruit
Cause possible
Solutions
Taches de café ou de thé.
••Éliminez ces taches à lʼaide dʼun produit
détachant.
Température de lʼeau trop basse.
••La température de lʼalimentation en eau
doit être dʼau moins 120 °F (49 °C) pour
obtenir un lavage optimal.
Surcharge.
••Ne surchargez pas le lave-vaisselle.
Chargement incorrect.
••Reportez-vous à la section
Fonctionnement.
Pression dʼeau insuffisante.
••La pression de lʼeau doit se situer entre 20
et 80 psi.
Détergent insuffisant.
••Utilisez la quantité de détergent
recommandée. Reportez-vous à la section
Fonctionnement.
Le distributeur de produit de rinçage est
vide.
••Rechargez le distributeur de produit de
rinçage.
Accumulation dʼeau dure dans la cuve.
••Retirez tous les plats, les ustensiles et
le support à ustensiles du lave-vaisselle.
Seuls les paniers doivent rester dans la
cuve. Pour des résultats optimaux, utilisez
de la poudre dʼacide citrique (en vente dans
la section de la mise en conserve de la
plupart des épiceries ou en ligne). Mesurez
3 cuillères à soupe (40 g) de poudre dʼacide
citrique. Remplissez le compartiment
principal de la poudre mesurée. Si vous
nʼêtes pas en mesure de vous procurer de
la poudre dʼacide citrique, versez environ
une tasse (200 à 300 ml) de vinaigre blanc
dans un bol peu profond et placez celui-ci
dans le panier supérieur. Exécutez un cycle
Machine Clean. Nʼutilisez pas de détergent.
Un certain niveau de bruit est normal
pendant le fonctionnement.
••Ouverture du couvercle du bac de
détergent.
••La pompe de vidange est activée au début
du cycle de vidange.
Le lave-vaisselle nʼest pas à niveau.
••Réglez les pieds de nivellement.
Un bras de lavage heurte les plats.
••Replacez les plats.
Les plats ne sèchent pas.
Le distributeur de produit de rinçage est
vide.
••Vérifiez et remplissez le distributeur de
produit de rinçage sʼil est vide.
Les lampes ne sʼallument
pas.
Le bloc dʼalimentation nʼest pas branché.
••Branchez lʼalimentation électrique.
Les bras de lavage ne
tournent pas rondement.
Les orifices des bras de lavage sont
bloqués par les résidus alimentaires.
••Nettoyez les orifices des bras de lavage.
Le panier supérieur nʼest
pas droit.
Le panier est mal réglé.
••Reportez-vous à la section Panier supérieur
à hauteur réglable.
Le lave-vaisselle émet
un signal sonore continu
lorsque la porte est
ouverte pendant un cycle
ou immédiatement à la fin
dʼun cycle.
Il sʼagit dʼune fonction de sécurité. Un
contact avec de la vapeur qui sʼéchappe
ou des articles chauds dans le lavevaisselle peut entraîner des blessures.
••Fermez la porte jusquʼà ce que le lavevaisselle et son contenu aient suffisamment
refroidi. Le signal sonore sʼarrêtera
lorsque la porte sera fermée ou lorsque la
température intérieure aura diminué.
DÉPANNAGE 51
Problème
Cause possible
Lorsquʼil est en marche, le
lave-vaisselle émet un son
si on touche au panneau.
Le lave-vaisselle peut émettre un son
de commande désactivée si vous vous
heurtez au panneau de commande ou
y touchez durant le fonctionnement de
lʼappareil. Seules les touches Power,
Start et Control Lock sont activées durant
le fonctionnement de lʼappareil pour
empêcher le changement accidentel de
réglage de cycle.
Solutions
••Vous pouvez désactiver les tonalités
émises par les touches en appuyant sur
Half Load pendant trois secondes.
••Lʼalarme de fin de cycle et les tonalités
dʼalertes de sécurité demeureront
fonctionnelles.
Le lave-vaisselle nʼa pas été installé de
niveau.
••Assurez-vous que lʼappareil est installé
de niveau dʼun côté à lʼautre et de lʼavant
à lʼarrière. Consultez les instructions de
nivellement dans la section Installation.
Utilisation du mauvais type de détergent.
••Si une production excessive de mousse
cause une fuite, laissez la quantité de
mousse diminuer pendant 24 heures, puis
nettoyez l’intérieur de la cuve avec du lait.
Le mot de passe donnant accès au réseau
Wi-Fi auquel vous essayez de vous
connecter est incorrect.
••Cherchez le réseau Wi-Fi connecté à votre
téléphone intelligent et supprimez-le, puis
enregistrez votre appareil sur l’application
SmartThinQ de LG.
Les Données mobiles de votre téléphone
intelligent sont activées.
••Désactivez les données mobiles de
votre téléphone intelligent et enregistrez
l’appareil en utilisant le réseau Wi-Fi.
Le nom du réseau sans fil (SSID) est
erroné.
••Le nom du réseau sans fil (SSID) doit être
une combinaison de lettres et de chiffres
anglais. (N’utilisez pas de caractères
spéciaux.)
La fréquence du routeur n’est pas de
2,4 GHz.
••Seule une fréquence de routeur de 2,4 GHz
est prise en charge. Réglez le routeur sans
fil à 2,4 GHz et connectez-y l’appareil. Pour
connaître la fréquence du routeur, informezvous auprès de votre fournisseur de
services Internet ou du fabricant du routeur.
La distance entre l’appareil et le routeur
est trop grande.
••Si la distance entre l’appareil et le routeur
est trop grande, le signal peut être faible et
la connexion peut ne pas être configurée
correctement. Déplacez le routeur afin qu’il
soit plus près de l’appareil.
Le cycle téléchargé est sélectionnée.
••Cela n’est pas un code d’erreur. Ce code
indique le cycle téléchargé en cours.
n:#, U:#, d:# ou t# s’affiche
à l’écran.
(# = un chiffre)
Le mode Test est sélectionné.
••Cela n’est pas un code d’erreur. Ce code
est employé lors de la mise à l’essai du
lave-vaisselle. Éteignez l’appareil, puis
rallumez-le, et le code disparaîtra.
L0, L1, L2, L3 ou L4
apparaît à l’écran.
Le mode de réglage du niveau d’agent de
rinçage est sélectionné.
••Cela n’est pas un code d’erreur. Ce code
indique le niveau actuel d’agent de rinçage.
Pour obtenir davantage de renseignements,
veuillez consulter la section Ajout dʼagents
nettoyants.
Le verrouillage de sécurité est activé.
••Cela n’est pas un code d’erreur. Ce code
indique que le verrouillage de sécurité est
activé. Maintenez les boutons Half Load
et Energy Saver enfoncés pendant trois
secondes.
Il y a une fuite à lʼavant de
lʼappareil.
Votre appareil domestique
et votre téléphone
intelligent ne sont pas
connectés au réseau Wi-Fi.
P1, P2, P3 ou P4 apparaît à
l’écran.
CL s’affiche à l’écran.
FRANÇAIS
On a ouvert la porte durant le cycle.
••Si la porte est ouverte durant un cycle, il
faut appuyer sur la touche Start dans un
délai de 4 minutes ou lʼappareil sʼéteindra
et tous les réglages seront annulés.
Le cycle de lavage a été
interrompu.
52 DÉPANNAGE
Codes dʼerreur
Problème
Cause possible
Problème dʼarrivée dʼeau.
Solutions
••Vérifiez si le tuyau dʼarrivée dʼeau est
obstrué, plié ou gelé.
••Vérifiez lʼalimentation en eau.
Problème de vidange.
••Vérifiez si le tuyau de vidange de lʼeau est
obstrué, plié ou gelé.
Obstruction de la coupure antirefoulement
ou du broyeur.
••Nettoyez la coupure antirefoulement ou le
broyeur.
Les filtres sont obstrués.
••Nettoyez les filtres.
Surplus de mousse causé par un
détergent inadéquat, tel que du liquide
vaisselle.
••N’utilisez pas de liquides vaisselle
classiques. Utilisez uniquement des
détergents conçus pour être utilisés dans
des lave-vaisselles automatiques..
••Pour nettoyer les résidus de détergent de la
cuve, versez environ 4 à 8 oz(100 à 200 ml)
de lait dans un bol peu profond et placez-le
dans le panier du haut, puis démarrez le
cycle automatique du lave-vaisselle.
Incapacité de mettre le lave-vaisselle au
niveau.
Fuite dʼeau.
••Assurez-vous que l’appareil est
adéquatement mis au niveau.
••Coupez lʼalimentation en eau du
lave-vaisselle et contactez un Centre
dʼinformation à la clientèle de LG
Electronics en composant le 1 800 2430000 (É.-U.) ou le 1 888 542-2623
(Canada).
••Le lave-vaisselle émet une tonalité dʼalerte
pendant 10 secondes puis active la pompe
de vidange de façon intermittente. Si
lʼalimentation électrique est interrompue,
lʼappareil se rallume automatiquement
jusquʼà ce que lʼerreur AE soit résolue.
Lʼalimentation en eau est trop grande.
Circuit de chauffage défectueux.
Défaillance du thermistor.
Défaillance du moteur.
Défaillance du moteur Vario.
••Veuillez appeler un centre dʼinformation à
la clientèle de LG Electronics au numéro
1 800 243-0000 (États-Unis) 1 888 5422623 (Canada).
GARANTIE LIMITÉE 53
GARANTIE LIMITÉE
POUR CANADA
AVIS D’ARBITRAGE : LA PRÉSENTE GARANTIE LIMITÉE CONTIENT UNE DISPOSITION SUR L’ARBITRAGE
QUI EXIGE QUE LE RÈGLEMENT DES DIFFÉRENDS ENTRE VOUS ET LG S’EFFECTUE PAR ARBITRAGE
EXÉCUTOIRE PLUTÔT QUE DEVANT UN TRIBUNAL, À MOINS QUE LES LOIS DE VOTRE PROVINCE OU
TERRITOIRE L’INTERDISENT OU QUE, DANS UN AUTRE TERRITOIRE DE COMPÉTENCE, VOUS VOUS
PRÉVALIEZ D’UNE OPTION DE RETRAIT. LES RECOURS COLLECTIFS ET LES PROCÈS DEVANT JURY NE SONT
PAS AUTORISÉS PAR LE PROCESSUS D’ARBITRAGE. VEUILLEZ VOUS RÉFÉRER CI-DESSOUS À L’ARTICLE «
PROCÉDURE DE RÈGLEMENT DE DIFFÉREND ».
PÉRIODE DE GARANTIE: (Note : Si la date dʼachat originale ne peut être vérifiée, la garantie commencera soixante (60)
jours après la date de fabrication.)
Lave-vaisselle
Deux (2) ans après la date dʼachat
original de lʼappareil.
Main-d'œuvre/pièces
(pièces internes/fonctionnelles
seulement)
Garantie étendue des composants (pièces seulement) (La main-dʼoeuvre sera à la
charge du client un (1) an après la date dʼachat.)
Cinq (5) ans après la date dʼachat
original de lʼappareil.
Le bandeau de contrôle principal1,
Panier, Contre-porte en inox,
Compartiment
Dix (10) ans après la date dʼachat original de
lʼappareil.
Moteur DD
1 Le bandeau de contrôle principal est localisé sur la droite du Lave-vaisselle sur la vue de face.
••Les produits et pièces de remplacement sont garantis pour la portion restante de la période de garantie originale ou
quatre-vingt-dix (90) jours, selon la période la plus longue.
••Les produits et pièces de remplacement peuvent être neufs ou remis à neuf.
••Le Centre de service autorisé LG garantit ses réparations pendant trente (30) jours.
LA SEULE RESPONSABILITÉ DE LG CANADA SE LIMITE À LA GARANTIE DÉFINIE CI-DESSOUS. HORMIS DANS
LES CONDITIONS EXPLICITEMENT DÉFINIES AUX PRÉSENTES, LG CANADA NE FAIT AUCUNE GARANTIE
OU CONDITION PAR RAPPORT À LʼAPPAREIL, QUʼELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS, SANS
LIMITATION, TOUTE GARANTIE IMPLICITE DʼAPPLICATION OU DE CONFORMITÉ À UN USAGE PARTICULIER, ET
AUCUNE DÉCLARATION NE LIERA LG CANADA. LG CANADA NʼAUTORISE PERSONNE À CRÉER OU À ASSUMER
UNE AUTRE GARANTIE OU RESPONSABILITÉ PAR RAPPORT À CET APPAREIL. DANS LES CAS OÙ UNE
GARANTIE OU CONDITION EST REQUISE PAR LA LOI, LA DURÉE DE CELLE-CI EST LIMITÉE À LA PÉRIODE DE
GARANTIE EXPRESSE CI-DESSUS. LG CANADA, LE FABRICANT OU SON DISTRIBUTEUR NE SAURAIENT ÊTRE
RESPONSABLES DES DOMMAGES INCIDENTS, CONSÉCUTIFS, SPÉCIAUX, DIRECTS OU INDIRECTS, PERTE
DE VALEUR, DE BÉNÉFICES, DOMMAGES PUNITIFS OU EXEMPLAIRES OU AUTRES, QUʼILS SURVIENNENT
DIRECTEMENT OU INDIRECTEMENT DʼUNE RUPTURE DE CONTRAT, ESSENTIELLE OU NON, OU DE TOUT
ACTE OU OMISSION, TORT OU AUTRE.
Cette garantie vous donne des droits légaux particuliers. Dʼautres droits peuvent vous être accordés en fonction de
votre région et de ses lois applicables. Toute condition de cette garantie qui rejette ou modifie une condition ou garantie
implicite dans le cadre des lois régionales est dissociable lorsquʼelle entre en conflit avec les lois régionales, sans que
cela nʼaffecte le reste des conditions de cette garantie.
LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS CE QUI SUIT :
••Les interventions de livraison, de prise en charge ou dʼinstallation du produit ; la livraison de conseils au client sur le
fonctionnement de lʼappareil ; la réparation ou le remplacement des fusibles ou la correction du branchement électrique
ou de la plomberie, ou la correction de réparations ou dʼinstallations non autorisées.
••La panne de lʼappareil en cas de panne de courant ou dʼarrivée électrique inadaptée.
••Les dommages causés par des tuyaux dʼeau qui fuient qui sont inadaptésou gelés, des petits tuyaux de vidange, une
arrivée dʼeau inadaptée ou coupée,ou une arrivée dʼair inadaptée.
FRANÇAIS
GARANTIE: Si votre lave-vaisselle LG (« lʼappareil ») tombe en panne suite à une défaillance matérielle ou à un vice
de fabrication dans des conditions normales dʼutilisation domestique durant la période de garantie détaillée ci-dessous,
LG Canada se réserve le droit de réparer ou de remplacer lʼappareil sous réception de la preuve dʼachat originale. Cette
garantie ne sʼapplique quʼà lʼacheteur original de lʼappareil et nʼest valide que pour les appareils distribués au Canada
par LG Canada ou un distributeur canadien autorisé. La garantie ne sʼapplique quʼaux produits situés et utilisés au
Canada. La couverture des réparations “à domicile”, pour produits en garantie, sera fournie en autant que le produit se
trouve dans un rayon de 150 km du centre de service autorisé (ASC) le plus près, tel que déterminé par LG Canada. Si
votre produit est situé à l’extérieur d’un rayon de 150 km du centre de service, tel que déterminé par LG Canada, il en
tiendra de votre responsabilité d’apporter l’appareil, à vos frais, au centre de service pour la réparation en garantie.
54 GARANTIE LIMITÉE
••Les dommages résultant du fonctionnement de lʼappareil en atmosphère corrosive ou contraire aux consignes
détaillées dans le manuel du propriétaire de lʼappareil.
••Les dommages à lʼappareil causés par un accident, les parasites, la foudre, le vent, un incendie, les inondations ou les
catastrophes naturelles.
••Les dommages ou les pannes de lʼappareil causées par une modification ou altération non autorisée, ou lʼusage
détourné, ou résultant dʼune fuite dʼeau liée à une mauvaise installation.
••Les dommages ou pannes de lʼappareil causés par un courant électrique ou des codes de plomberie incorrects, ou
un usage commercial ou industriel inapproprié, ou une utilisation dʼaccessoires, de composants ou de produits de
nettoyage non approuvés par LG Canada.
••Les dommages causés par le transport et la manutention, y compris les rayures, bosses, entailles ou autres dommages
à la finition de lʼappareil, à moins que ces dommages ne résultent de défauts de pièce ou main-d'œuvre et soient
rapportés dans la première semaine suivant la livraison.
••Les dommages et les pièces manquantes pour tout produit utilisé aux fins de démonstration, tout produit déjà déballé
avant l’achat, tout produit vendu au rabais et tout produit remis à neuf.
••Les appareils dont les numéros de série originaux ont été enlevés, altérés ou ne peuvent pas être déterminés
facilement. Le modèle et le numéro de série, ainsi que la facture dʼachat originale, sont nécessaires à la validation de
la garantie.
••Les augmentations des frais de fonctionnement et des autres dépenses de fonctionnement.
••Le remplacement des ampoules, des filtres ou des consommables.
••Les réparations lorsque votre appareil est utilisé dans des conditions autres que normales et domestiques (y compris,
sans limitation, lʼutilisation commerciale, dans des bureaux ou des installations récréatives) ou contraires aux
consignes établies dans le manuel du propriétaire de lʼappareil.
••Les coûts associés au retrait de lʼappareil de votre foyer pour réparation.
••Le retrait et la réinstallation de lʼappareil sʼil est situé dans un endroit inaccessible ou sʼil nʼest pas installé
conformément aux consignes dʼinstallations publiées, y compris dans le manuel dʼinstallation et dans le manuel du
propriétaire de lʼappareil.
••Les accessoires de lʼappareil comme les bacs de porte, les paniers, les poignées, les étagères, etc. Les pièces autres
que celles incluses dans le produit dʼorigine sont également exclues.
••Les dommages résultant de la mauvaise utilisation, installation, réparation ou entretien, ou de lʼabus de lʼappareil. La
mauvaise réparation comprend lʼutilisation de pièces non approuvées ou indiquées par LG Canada.
Tous les frais associés aux circonstances dʼexclusion de garantie ci-dessus seront à la charge du client.
Pour consulter lʼensemble des détails de la garantie ainsi que lʼassistance à la clientèle, veuilleznous appeler ou visiter
notre site Web :
Appelez le 1-888-542-2623 (24h/jour, 365 jours/an) et sélectionnez lʼoption adaptée depuis le menu, ou visitez notre site
Web au http://www.lg.com
GRANTIE LIMITÉE 55
PROCÉDURE DE RÈGLEMENT DE DIFFÉREND:
SAUF LA OÙ LA LOI L’INTERDIT, TOUT DIFFÉREND ENTRE VOUS ET LG ASSOCIÉ DE QUELQUE FAÇON QUE CE
SOIT À LA PRÉSENTE GARANTIE LIMITÉE SE RÈGLE EXCLUSIVEMENT PAR ARBITRAGE EXÉCUTOIRE PLUTÔT
QUE DEVANT UN TRIBUNAL DE DROIT COMMUN. SAUF LA OÙ LA LOI L’INTERDIT, VOUS ET LG RENONCEZ
IRRÉVOCABLEMENT À TOUT DROIT À UN PROCÈS DEVANT JURY, AINSI QU’À EXERCER UN RECOURS
COLLECTIF OU À Y PARTICIPER.
Définitions. Aux fins du présent article, « LG » désigne LG Electronics Canada Inc., ses sociétés mères, ses filiales et
ses sociétés affiliées et tous leurs dirigeants, administrateurs, employés, agents, bénéficiaires, détenteurs précédents
des mêmes droits, successeurs, cessionnaires et fournisseurs; « différend » et « réclamation » englobent tout
différend, réclamation ou litige de quelque sorte que ce soit (fondés sur une responsabilité contractuelle, délictuelle,
légale, réglementaire ou découlant d’une ordonnance, par fraude, fausse représentation ou sous quelque régime de
responsabilité que ce soit) découlant de quelque façon que ce soit de la vente, des conditions ou de l’exécution du
produit ou de la présente Garantie limitée.
Entente d’arbitrage exécutoire et renonciation à un recours collectif. Si la réclamation n’a pu être réglée dans les
30 jours suivant la réception de l’avis de différend par LG, vous et LG convenez de ne régler les réclamations vous
opposant que par arbitrage exécutoire au cas par cas, à moins que vous vous prévaliez de l’option de retrait évoquée
plus haut ou que vous résidiez dans un territoire de compétences qui interdit la pleine application de cette clause dans
le cas de réclamations de ce type (dans lequel cas, si vous êtes un consommateur, cette clause ne s’appliquera que si
vous acceptez expressément l’arbitrage). Dans la mesure où la loi en vigueur le permet, aucun différend entre vous et
LG ne peut être combiné ou regroupé avec un différend faisant intervenir le produit ou la réclamation d’une personne ou
entité tierce. Plus précisément et sans limiter la portée de ce qui précède, sauf dans la mesure où une telle interdiction
n’est pas autorisée en droit, en aucun cas un différend entre vous et LG ne peut être traité dans le cadre d’un recours
collectif. Au lieu de l’arbitrage, les parties peuvent intenter une action individuelle devant une cour des petites créances,
mais cette action ne peut pas être intentée dans le cadre d’un recours collectif, sauf dans la mesure où une telle
interdiction n’est pas autorisée en droit dans votre province ou territoire de compétences pour une réclamation en cause
qui nous oppose.
Règles et procédures d’arbitrage. Pour soumettre une réclamation à un arbitrage, l’une des deux parties, soit vous ou
LG, doit déposer une demande écrite à cet effet. L’arbitrage est privé et confidentiel et s’effectue selon une procédure
simplifiée et accélérée devant un arbitre unique choisi par les parties conformément aux lois et règlements en vigueur
portant sur l’arbitrage commercial de votre province ou territoire de résidence. Vous devez également envoyer une copie
de votre demande écrite à LG Electronics Canada Inc., Legal Department - Arbitration, 20 Norelco Drive, North York,
Ontario M9L 2X6. La présente disposition sur l’arbitrage est régie par les lois et règlements sur l’arbitrage commercial
applicables de votre province ou territoire. La sentence arbitrale peut donner lieu à un jugement de n’importe quel
tribunal compétent. Toutes les décisions relèvent de l’arbitre, à l’exception des questions associées à la portée et à
l’applicabilité de la disposition sur l’arbitrage et à l’arbitrabilité du différend, qui sont du ressort du tribunal. L’arbitre est
tenu de respecter les modalités de la présente disposition.
Droit applicable. Les lois de votre province ou territoire de’achat régissent la présente Garantie limitée et tout différend
entre nous, sauf dans la mesure où de telles lois sont supplantées par des lois fédérales, provinciales ou territoriales
applicables ou sont incompatibles avec ces dernières. Si l’arbitrage n’est pas autorisé pour régler une réclamation, une
poursuite, un différend ou un litige nous opposant, nous nous en remettrons à la compétence exclusive des tribunaux de
votre province ou territoire de’achat compétence pour le règlement de la réclamation, de la poursuite, du différend ou du
litige nous opposant.
Frais et coûts. Aucuns frais ne sont exigibles pour entamer une procédure d’arbitrage. À la réception de votre demande
d’arbitrage écrite, LG réglera rapidement la totalité des frais de dépôt de la demande d’arbitrage, sauf si vous réclamez
des dommages-intérêts supérieurs à 25 000 $. Dans ce cas, le paiement de ces frais sera régi par les règles d’arbitrage
applicables. Sauf disposition contraire aux présentes, LG paiera tous les frais de dépôt de demande et d’administration
ainsi que les honoraires de l’arbitre conformément aux règles d’arbitrage applicables et à la présente disposition sur
l’arbitrage. Si vous remportez l’arbitrage, LG règlera vos frais et honoraires juridiques après avoir déterminé s’ils sont
raisonnables en se fondant sur des facteurs comme, entre autres, le montant de l’achat et le montant de la réclamation.
Si l’arbitre juge que le motif de la réclamation ou les réparations demandées sont futiles ou se fondent sur des motifs
déplacés (au regard des lois applicables), le paiement de tous les frais d’arbitrage sera régi par les règles d’arbitrage
applicables. Dans un tel cas, vous acceptez de rembourser à LG la totalité des montants versés qu’il vous revient
autrement de payer en vertu des règles d’arbitrage applicables. Sauf disposition contraire et si elle remporte l’arbitrage,
LG renonce à tous ses droits de vous réclamer des frais et horaires juridiques.
FRANÇAIS
Avis de différend. Si vous prévoyez engager une procédure d’arbitrage, vous devez d’abord envoyer à LG un préavis
écrit d’au moins 30 jours à l’adresse suivante : Équipe juridique LGECI, Norelco Drive, North York, Ontario, Canada
M9L 2X6 (l’ « avis de différend »). Vous et LG convenez de discuter en toute bonne foi pour tenter de régler le différend
à l’amiable. L’avis doit mentionner votre nom, votre adresse, votre numéro de téléphone, le produit faisant l’objet de la
réclamation, la nature de la réclamation et la réparation demandée. Si vous et LG ne parvenez pas à régler le différend
dans les 30 jours suivant la réception de l’avis de différend par LG, le différend doit être réglé par arbitrage exécutoire
conformément à la procédure établie aux présentes. Vous et LG convenez que, tout au long du processus d’arbitrage,
les modalités (y compris les montants) de toute offre de règlement formulée par vous ou par LG ne seront pas
divulguées à l’arbitre et resteront confidentielles à moins d’accord contraire entre les deux parties ou que l’arbitre règle le
différend.
56 GARANTIE LIMITÉE
Audience et lieu de l’arbitrage. Si votre réclamation est égale ou inférieure à 25 000 $, vous pouvez opter pour un
arbitrage conduit selon l’une des modalités suivantes uniquement : 1) sur examen des documents remis à l’arbitre, 2) par
audience téléphonique ou 3) par audience en personne selon les dispositions des règles d’arbitrage applicables. Si votre
réclamation dépasse 25 000 $, le droit à une audience sera défini par les règles d’arbitrage applicables. Les audiences
arbitrales en personne se tiendront à l’endroit le plus proche et le plus pratique pour les deux parties situé dans votre
province ou votre territoire de résidence, sauf si nous convenons mutuellement d’un autre lieu ou d’un arbitrage par
téléphone.
Dissociabilité et renonciation. Si une partie de la présente Garantie limitée (y compris les présentes procédures
d’arbitrage) n’est pas applicable, les dispositions restantes demeurent en vigueur dans la mesure permise par la loi
applicable. Le fait de ne pas exiger la stricte exécution d’une disposition de la présente Garantie limitée (y compris les
présentes procédures d’arbitrage) ne signifie pas que nous ayons renoncé ni que nous ayons l’intention de renoncer à
toute disposition ou partie de la présente Garantie limitée.
Option de retrait. Vous pouvez vous retirer de la présente procédure de règlement de différend. Dans ce cas, ni vous
ni LG ne pouvez imposer à l’autre partie de participer à une procédure d’arbitrage. Pour vous prévaloir de l’option de
retrait, vous devez envoyer un préavis à LG dans les trente (30) jours civils à compter de la date de l’achat du produit
par le premier acheteur i) dans un courriel adressé à optout@lge.com et dont la ligne d’objet porte la mention « Retrait
de l’arbitrage » ou ii) en composant le 1-800-980-2973. Que ce soit par courriel ou par téléphone, vous devrez donner a)
votre nom et votre adresse; b) la date d’achat du produit; c) le nom ou le numéro de modèle du produit et d) le numéro
de série [qu’il est possible de trouver i) sur le produit ou ii) en liqne au https://www.lg.com/ca_fr/soutien/reparationgarantie/demande-reparation, Trouver mes numéros de modèle et de série].
Si vous vous prévalez de l’option de retrait, les lois de votre province ou territoire de résidence régissent la présente
Garantie limitée et tout différend entre nous, sauf dans la mesure où de telles lois sont supplantées par des lois
fédérales, provinciales ou territoriales applicables ou sont incompatibles avec ces dernières. Si l’arbitrage n’est pas
autorisé pour régler une réclamation, une poursuite, un différend ou un litige nous opposant, nous nous en remettrons
à la compétence exclusive des tribunaux de votre province ou territoire de compétence pour le règlement de la
réclamation, de la poursuite, du différend ou du litige nous opposant.
Vous ne pouvez vous prévaloir de l’option de retrait que de la manière décrite plus haut (c’est-à-dire par courriel ou
par téléphone). Aucun autre type d’avis ne sera pris en compte pour le retrait de la présente procédure de règlement
de différend. Le fait de se retirer de la présente procédure de règlement de différend ne compromet d’aucune façon
la protection accordée en vertu de la Garantie limitée, et vous continuerez à jouir de tous les avantages prévus par la
Garantie limitée. Si vous conservez ce produit sans vous prévaloir de l’option de retrait, vous acceptez les conditions
générales de la disposition sur l’arbitrage énoncée ci-dessus.
Conflit de modalités. En cas de conflit ou d’incompatibilité entre les modalités de la présente garantie limitée et le
contrat de licence d’utilisation (CLU) en ce qui concerne le règlement des différends, les modalités de la présente
garantie limitée contrôlent et régissent les droits et obligations des parties et ont préséance sur le CLU.
GARANTIE LIMITÉE 57
Exceptions à la garantie (É.-U. et Canada)
Piètres résultats de lavage
attribuables à des impuretés
restées dans le filtre.
Piètres résultats de séchage
attribuables à un manque de
produit de rinçage.
Lʼeau nʼentre pas, car la vanne
dʼeau nʼest pas ouverte.
••Assurez-vous quʼaucun plat ni
aucun ustensile nʼobstrue la
rotation des bras de lavage.
••Ne placez pas un plat au-dessus
dʼun autre.
••Utilisez un produit de rinçage ou
un détergent combiné.
••Ouvrez le robinet et vérifiez-le.
Erreur IE
Lʼeau nʼentre pas, car le tuyau
dʼarrivée dʼeau est plié.
Erreur IE
Lʼeau nʼévacue pas, car le tuyau
de vidange est plié.
••Réinstallez le tuyau dʼentrée
dʼeau.
••Réinstallez le boyau dʼévacuation.
Erreur OE
Le bouchon du broyeur à
déchets nʼest pas retiré.
••Retirez le bouchon du broyeur.
Erreur OE
Des débris bloquent le broyeur
ou la coupure antirefoulement.
Erreur OE
Le raccordement de la soupape
dʼaspiration et du tuyau de
vidange est problématique
en raison dʼune installation
incorrecte.
Fuite externe
••Nettoyez le broyeur ou la coupure
antirefoulement.
••Réinstallez le tuyau.
FRANÇAIS
Piètres résultats de lavage
attribuables à un chargement
incorrect ou excessif : le bras
de lavage ne tourne pas ou
le distributeur de savon est
obstrué.
••Nettoyez les filtres
périodiquement.
58 GARANTIE LIMITÉE
La porte nʼouvre pas ou ne ferme
pas en raison dʼune mauvaise
mise à niveau.
••Réglez les pieds de nivellement
inférieurs avant à la hauteur
requise.
Aucune alimentation
électrique en raison dʼun
câble dʼalimentation électrique
mal raccordé ou dʼune prise
électrique défectueuse.
••Raccordez correctement le câble
dʼalimentation électrique ou
réparez la prise de courant.
Livraison, câblage électrique,
plomberie.
Installation
••Lʼinstallation vous sera facturée.
MEMO 59
FRANÇAIS
LG Customer Information Center
For inquiries or comments,
visit www.lg.com or call:
1-800-243-0000
1-888-542-2623
U.S.A.
CANADA
Register your product Online!
www.lg.com
Download PDF
