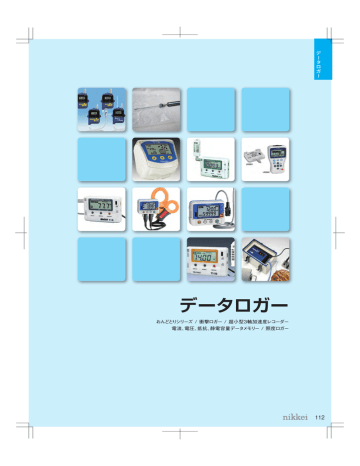

データロガー
データロガー
おんどとりシリーズ / 衝撃ロガー / 超小型3軸加速度レコーダー
電流、電圧、抵抗、静電容量データメモリー / 照度ロガー
112
データロガー
Thermo Recorder
カタログ ラインアップ1
温湿度データロガー ネットワーク通信タイプ
TR-7Wシリーズはインターネット、LANを経由して記録データの収集、現在値モニタリング、警報メール送信などが簡単に行えます。
TR-71W 温度2チャンネル通信タイプ 標準価格 39,
800円(本体価格)
TR-72W 温湿度ネットワーク通信タイプ 標準価格 42,
800円(本体価格)
ネットワーク通信/湿度測定:1ch/測定範囲:10∼95%RH
/測定分解能:1%RH/温度測定:1ch/測定範囲:0∼50℃
※5/測定分解能:0.1/記録間隔:1∼60秒/データ容量:
800×2/CE/温度センサ付属/電源:ACアダプター/バッ
クアッップ用リチウム電池/通信方法:有線LAN、無線LLAN
/ソフト付属/Windows2000/Xp/7/Vista
ネットワーク通信/温度測定:2ch/測定範囲:-40∼
100℃※2/測定範囲:-60∼155℃※4測定分解能:
0.1℃/記録間隔:1秒∼60分/データ容量:8000×2
/CE温度センサ付属/電源:専用ACアダプター/バ
ックアップ用リチウム電池/通信方式:有線LAN、無線
LAN/ソフト付属/Windows2000/Xp/7/vista
W-1 ネットワーク通信専用のデータロガーです。RS-232C、
USBなどの通信インターフェースは搭載しておりません。本機を使用するには必ずネットワークに接続する必要があります。W-2 本機器をパソコンや携帯電話で、
インターネット
を介してご利用する場合は、別途プロバイダーやグローバルIPアドレスの契約が必要となります。
また、
メールでの通報を行う場合は、SMTPサーバーへ接続する環境が必要です。
W-3 ブラウザは、MicroSoft Internet Explorer
Version : 6.0以上をお使いください。
W-4 無線LANカード以外はお使い頂けません。使用可能な無線LANカード等の最新の情報を、
ホームページで公開しておりますのでご参照ください。W-5 電池については、
データのバックアッ
プ用・停電時用です。電池のみでの動作は出来ません。
また、
電池のみで動作している時は、
ネットワーク通信は行えません。
Data Logger
TR-5iシリーズは小型・生活防水タイプの1チャンネルタイプのデータロガーです。
屋外はもとより、高温多湿の環境下や冷凍庫などの温度管理・物流での流通過程の温度記録に最適です。
警報発生機能が追加されました。
TR-52i センサ外付タイプ 標準価格 14,
800円(本体価格)
TR-51i センサ内蔵タイプ 標準価格 12,800円
(本体価格)
おんどとり ラインアップ 1
温度測定:1ch/測定範囲:-40∼80℃
測定分解能:0.1℃/データ容量:16000個
記録間隔:1分∼60分/温度センサ内臓
防水:
J
I
S7級※3/電池寿命:約4年※1/
LS14250 通信速度:2400bps
TR-50U2 コミュニケーション・セット
標準価格 15,000円
(本体価格)
対応機種:TR5i/55i/5S/5A
電源:USBバスパワー
通信:USB/光通信
ソフト付属:Windows XP 32/
VISTA 32/7(32,64)
/8(32 64)
温度測定:1ch/測定範囲:-60∼155℃
測定分解能:0.1℃/データ容量:16000個
記録間隔:1秒∼60分/温度センサ付属
防水:
J
I
S7級※3/電池寿命:約4年※1/
LS14250 通信速度:2400bps
TR-52Aの記録データの吸い上げには、
TR-50UまたはTR-57Uが必要です。
TR-51iの記録データ吸い上げには、TR-50U2
またはTR-57DCiが必要です。
TR-7wfシリーズは2チャンネルタイプで最もスタンダードなデータロガーです。無線LAN機能を持った電気駆動のデータロガーです。
無線LAN通信でおんどとりWeb Storageに記録データを自動送信します。記録データはツールを選ばず閲覧できます。
また、
スマートフォン/
タブレットとの直接通信や、
パソコンとのUSB通信にも対応しています。
TR-71wf 温度2チャンネルタイプ
標準価格 24,
800円(本体価格)
TR-72wf 温湿度タイプ
標準価格 29,
800円(本体価格)
湿度測定:2ch/測定範囲:-40∼110℃※2測定範囲:60∼
155℃※4・測定分解能:0.1℃/記録間隔:1秒∼60分/
データ容量:8000×2/温度センサ付属/
電池寿命:約10日間∼1年半/単3アルカリ電池×2本/
無線LAN通信
(IEEE 802 .11b)
/USB通信
(Mini-B コネクタ)
ソフトウェア:ダウンロード/対応OS:ThermoWEB
(スマートフォン・
タブレット用)
/WindowsXP/Vista/7(32,64)
/8(32 64)
湿度測定:1ch/測定範囲:10∼95%RH・測定分解能:1%RH
温度測定:1ch/測定範囲:0∼55℃※5/測定分解能:0.1℃
記録間隔:1秒∼60分/データ容量:8000×2/温度センサ付属/
電池寿命:約10日間∼1年半/単3アルカリ電池×2本/
無線LAN通信
(IEEE 802 .11b)
/USB通信
(Mini-B コネクタ)
ソフトウェア:ダウンロード/対応OS:ThermoWEB
(スマートフォン・
タブレット用)
/WindowsXP/Vista/7(32,64)
/8(32 64)
TR-57DCiは、TR-5・TR-7シリーズ・VR-71の記録データを
収集する装置です。各データロガーを回収することなく、
現場で簡単にデータの収集やチェックができます。
TR-72wf-Hは、測定精度が±2.5%RHという高精度を実現した温湿度各1チャンネ
ルタイプのデータロガーです。
−30∼+80℃の環境下において、0%∼99%RHの温
湿度を計測・記録が可能となりました。
TR-57DCi データ収集装置
標準価格 29,800円
(本体価格)
TR-72wf-H 高精度 温度・湿度各 1ch
標準価格 38,000円
(本体価格)
対応機種:TR5i/55i/5S/5A/RTR5/TR7/TR7S/TR7U/TR7Ui/
VR71/ データ容量: 256000個/接続機器のデータ吸い上げ/
グラフ表示/バックライト/記録開始設定/最大・最少測定値の表示
電池寿命:約100日※1/単4アルカリ電池2本/電池寿命警告表示
通信速度:USB/光通信
(19200bps)
/通信時間:12∼約77秒
ソフト付属:Windows XP 32/Vista(32,64)
/7(32,64)
/8(32,64)
VISTA 32/7(32,64)
/8(32 64)
湿度測定:1ch/測定範囲:0∼99%RH・測定分解能:0.1%RH
温度測定:1ch/測定範囲:-30∼80℃/測定分解能:0.1℃
記録間隔:1秒∼60分/データ容量:8000×2/温湿度センサ付属/
電池寿命:約10日間∼1年半/単3アルカリ電池×2本/
無線LAN通信
(IEEE 802 .11b)
/USB通信
(Mini-B コネクタ)
ソフトウェア:ダウンロード/対応OS:ThermoWEB
(スマートフォン・
タブレット用)
/WindowsXP/Vista/7(32,64)
/8(32 64)
TR-6シリーズは、RECボタンを押すだけで、温度、測定時刻、品目、作業者、判定結果を
同時に記録する装置です。
食品の保管から加工、店頭販売にいたるまで、無線通信による温度管理システムを構築できます。
TR-81は白金抵抗測温体
(Pt100/Jpt100)
に対応したタイプの
データロガーです。Pt100の利用により広い温度範囲での測定
や、既存のセンサを接続して測定・記録ができます。
ワイヤレス食品中心温度データロガー
RTR-601-110 一体型ショートセンサタイプ
標準価格 38,000円
(本体価格)
RTR-601-E10 分離型ショートセンサタイプ
標準価格 45,000円
(本体価格)
測定範囲:-60∼250℃/測定分解能:0.1℃
測定・表示間隔: 0.5秒/データ容量:1800個/
液晶表示:温度・時刻・温度・品目・作業者・電池残量・その他/
無線通信距離:約 50m(見通しの良い直線において)
/
電源:単4ニッケル水素電池×2 内臓
(非接触充電方式)
/
電池寿命:約24時間/防水性能:IP68
(水中型)
/
対応機種:親機:RTR-500NW / 500AW / 500C
中継機:RTR-500C
TR-81Pt100センサ対応
標準価格 39,
800円(本体価格)
温度測定:2ch/Pt100、Jpt100センサ
対応※9/測定範囲:-200∼600℃
※10/測定分解能:0.1℃/記録間隔:
1秒∼60分/データ容量:8000×2/
℃/F°
単位切換/通信速度9600bps
電池寿命:約4ヶ月※1/電源:CR21本
/電池寿命警告表示/CE/温度セン
サ 付 属 /ソフト 付 属 / W i n d o w s
2000/Xp/7/Vista
※1 電池寿命は、
使用環境・通信回数・記録間隔・電池の性能により異なります。上記の説明は新しい電池を使った時の標準的な動作であり電池寿命を保証する物ではありません。※2 測定範囲の温度はセンサ先端部の温度で
す。本体の耐熱温度ではありません。※3 本体の防水性能は生活防水程度です。水中での連続使用はできません。※4 オプションの温度センサの利用により測定できます。 ※5 オプションの温度センサの利用により、
-40∼110℃
の温度1ch.ロガーとして利用できます。
※6 通信距離は、
見通しの良い直線距離での場合です。使用環境に通信距離は異なります。親機と子機の間に距離があり通信できない場合は、
間に1台の中継器を設置できます。
※7 オプシ
ョンのバーコードリーダの接続によりバーコードと読み込んだ時刻の記録ができます。
※8 記録データ数は、
記録対象(温度・バーコード・10キー)
により異なります。※9 Pt100/Jpt100 3線式に対応。※10 Jpt100利用の場合は、
-200
∼500℃。
※11 アナログ2線式一般公衆回線に対応。
(一般家庭等で利用するNTTの引き込み線)※12 市販の携帯電話用通信カードの利用により対応できます。※13 TR-71Sのフルデータ
(8000データ×2)
で16台分のデータを
記録できます。
また、
最高で250回分の収集データを管理することができます。
113
カタログ ラインアップ2
電圧データロガー
RVR-71は、VR-71の機能を持ちながら、RTR-7と同様に無線通信
を可能にした電圧データロガーです。
データロガー
Digital Thermometer
VR-71は電圧±15Vの信号を測定・記録できます。最大の特徴は電圧を任意の単
位にスケール変換でき、本体液晶にはその変換された値と単位を表示できます。
RVR-71 電圧2チャンネル無線通信タイプ 標準価格 42,
800円(本体価格)
VR-71 電圧2チャンネルタイプ 標準価格 19,
800円(税別)
無線通信/通信距離:400m※6/電圧測定:2ch/測定範囲:±15V/測定分解
能:1mV∼10mV/記録間隔:1秒∼60分/データ容量:3600×2/液晶表示単位
変換機能/オートレンジ切換/電池寿命:約2∼3ヶ月※1/CR123A or ACアダプ
タ/電池寿命警告表示/通信速度:2400bps/入力ケーブル付属/監視機能/
CONNECT:RTR/ソフト別売/Windows 95/ 98/ Me/ NT4.0/2000/Xp
電圧測定:2ch/測定範囲:±15V/測定分解能:1mV∼10mV/記
録間隔:0.02秒∼60分/データ容量:8000×2※1/電池寿命:約5∼
9ヶ月/液晶表示単位変換機能/オートレンジ切換/単4アルカリ電池
2本/電池寿命警告表示/通信速度:9600bps/入力ケーブル付属
/同期記録プレヒート接続※14/加速度測定Gセンサ※15/ソフト別
売/Windows95/98Me/NT4.0/2000/Xp
ソフトウェアセットRTR-70 標準価格 19,
800円(本体価格)
800円(本体価格)
拡張ユニットVR-00P1標準価格 7,
GセンサVR-00S1標準価格 18,
000円(本体価格)
Web Data Logger
ネットワーク接続対応計装用データロガー
WDR-7は、各種センサー、計装装置から出力される電圧・4-20mA・接点
(パルス)
信号を
記録・監視できます。LAN・無線LAN・ダイヤルアップを経由して記録データの収集、現在値
のモニタリング、警報メールの送信などが簡単に行えます。
ネットワーク接続対応計装用データロガー
WDR-3は、各種センサー、計装装置から出力される電圧とON/OFF信号を
インターネットLANを経由して記録/監視が行えます。
ブラウザより記録
データの収集や現在値の表示設定が行える製品です。
WDR-7 ネットワーク接続対応計装用ロガー
69,
800円(本体価格)
WDR-3 ネットワーク接続対応計装用ロガー
標準価格 39,
800円(本体価格)
標準価格
アナログ信号入力:2ch/測定範囲:0∼5V、
接点/ON/OFF信号入力:接点orDC14V Max./
記録間隔:1秒∼60分/データ容量(アナログ)
:
2880×2ch(
/ パルス数)
:7200×4ch/
エンドレスモード/有線LAN:100BASE-TX/
電源:専用アダプター//リレー接点出力:1点/
対応ソフト:Windows2000/XP/Vista
アナログ信号入力:4ch/測定範囲:0∼5V、0∼40mA/
ON/OFF信号入力:接点
(無電圧)
又は0∼2.5V/
記録間隔:1秒∼60分/データ容量
(アナログ)
:7200×4ch
(パルス数)
:7200×4ch/エンドレスモード/有線LAN:100BASE-TX/
通信インターフェース:RS-232Cポート/リレー接点出力:1点/
対応ソフト:Windows2000/XP/Vista
ワイヤレス コミュニケーションポート
雨量記録監視装置
RF-3はお手持ちの転倒ます型雨量計に簡単に接続し、常に液晶に1時間・1
日・振り始めからの雨量を表示しながら記録できる雨量記録計です。雨量
の記録以外にも雨量の監視・警報の出力が可能です。
PF-3 標準価格 24,
800円(本体価格)
RTR-500C 標準価格 27,000円(本体価格)
雨量測定:1ch/転倒ます:0.5/1.0mm対応/記録間
隔:10分
(積算雨量)
/データ容量:57600/監視機能
/ブザー付/警報出力※20/電池寿命:約1年※1/
単4アルカリ電池2本/電池寿命警告表示/通信速
度:9600bps/転倒ます型雨量計別売※21/ソフト別
売/Windows 95/98Me/NT4.0/2000/Xp
対応機種: RTR-501/502/503/574/505-TC・Pt・V・mA・P/
現在値のモニタリング/警報監視設定/USBバスパワー/
中継機ACアダプター/特定小電力無線/USB通信・シリアル通信
付属品:ソフトウェア一式・USB通信ケーブル1本/対応ソフト
WindowsXP/Vista/7(32,64)
/8(32 64)
000円(本体価格)
警報出力ユニット RF-00P1 標準価格 8,
ソフトウェア RF-00S1 標準価格 7,
000円(本体価格)
ネットワーク接続対応無線通信ステーション
RTR-500NWは、RTR-500の親機として機能する無線通信ステーションです。
パソコンがなくても、記録データをEメール、FTPサーバへ自動送信でき社内LAN
環境で測定値をモニタリング可能です。
「おんどとりWebStorage」に登録して、
携帯電話やパソコンのWebブラウザで測定値をモニタリングすることができます。
メール送信、外部接点出力といった通報機能により、現場でも、遠隔地でも、
万日の警報発生を見逃しません。
USB-シリアルケーブル
RTR-500NW 標準価格 39,000円(本体価格)
対応機種:RTR-501/502/503/574/505-TC・Pt・V・mA・P/
データ吸い上げ/データロガー機器の制御/ネットワーク接続機能/
現在値・グラフのブラウサ表示/電源:専用ACアダプター/
特定小電力無線/通信方法:有線LAN/警報接点出力1点/
対応ソフト:WindowsXP/Vista/7(32,64)
/8(32 64)
シリアルポートを使用する製品などをパソ
コンのUSBポートに接続して使用するた
めのUSBとシリアルの変換ケーブルです。
おんどとり ラインアップ 2
RTR-500Cは付属ソフトウェアで親機として登録すれば、
RTR-500シリーズの記録データを無線通信でパソコンに
収集します。
また中継機として登録すれば、親機と子機間
の無線通信距離を延ばすことができます。
REX-USB60F
標準価格 7,
300円(本体価格)
USBインターフェース:USB Specification Rev
1.1準拠/シリアルインターフェース:RS-232C
規格準拠/DTE速度:最大230Kbps/
電源電圧:DC+5V
(USBバスパワー)
/
消費電流:平均36mA
(5V)
/最大60mA
(5V)
外形寸法・重量:85mm×28mm×11mm,
ケーブル全長85cm、55g/
動作環境:WindowsVista,XP,2000,Me,98SE
※14 オプションの拡張ユニットにより、4台までの同期記録や、記録のタイミングに合わせてセンサの電源にON/OFF信号を出力するプレヒート機能が有効になります。※15 オプションのGセンサにより
加速度(±2g)を測定・記録できます。記録データは、付属ソフトのXY-Player機能によりリサージュ再現が可能です。※16 ピーク値測定時の分解能は、フルスケールの1/1000です。※17 ピーク値の記
録容量は、2000データ×2です。※18 測定・記録はACアダプタで使用します。電池はデータバックアップや停電時などに使用されます。※18 プッシュ記録でのデータ容量は、インターバル記録の他に500
データです。※20 オプションの警報出力ユニットにより、外部の回転灯やサイレンを警報動作に連動できます。※21 転倒ます型雨量計は、市販で1パルスあたりの雨量が0.5/1.0mmの物、をご利用くださ
い。※22 100BASE-TX/10BASE-Tは自動切替(100BASE-TX優先)。※23 TRN-1に接続可能なデータロガー数は1台です。LANに接続可能なTRN-1の台数は、無制限(LANの環境に依存する)です。
ワイヤレス通信タイプ
サーモレコーダーRTR-5シリーズは、RTR-51・RTR-52によって測定・記録した温度データを特定小電力無線データ通信機
能によってRTR-57Cに吸い上げ、あとからパソコンにRTR-57Cを接続してデータの解析等が行えるシステムです。RTR-5シ
リーズではデータロガー本体を回収することなく、現場でデータ収集や記録の開始、データのチェックが可能となります。
また、RTR-57Cは他機種のデータ収集のほか、RTR-51/52の現在温度のモニタリング機能も備えています。
RTR-501 センサ内蔵タイプ
14,800円(本体価格)
標準価格
無線方式・伝送距離:150m※1
温度測定:1ch/測定範囲:-40∼80℃
測定分解能:0.1℃/データ容量:16000個
記録間隔:1分∼60分/温度センサ内臓
防水:
J
I
S7級※2/電池寿命:約10ヶ月※3/
LS14250 防水性能:
I
P67《防浸型)
RTR-502 センサ外付タイプ
16,800円(本体価格)
標準価格
無線方式・伝送距離:150m※1
温度測定:1ch/測定範囲:-60∼155℃
測定分解能:0.1℃/データ容量:16000個
記録間隔:1秒∼60分/温度センサ付属
防水:
J
I
S7級※2/電池寿命:約10ヶ月※3/
LS14250 防水性能:
I
P64
(防まつ型、生活防水)
RTR-500DC データ収集装置
32,000円(本体価格)
標準価格
対応機種:RTR-501,502,502,503,574,
505-TC,505-Pt,505-V,505-mA、505-P/
データ容量:RTR-501,502フルデータ相当15台分,
RTR-574 x 7台分/機器のデータ吸い上げ/
温度モニタリング/子機検索/動作メニュー保存グ
ラフ表示/バックライト/電池寿命:約100日※1/
単4アルカリ電池2本/電池寿命警告表示/
通信速度:USB/光通信
(19200bps)
/
通信時間:12∼約77秒
ソフト付属:Windows XP 32/Vista(32,64)
/
7(32,64)
/8(32,64)
/VISTA 32/7(32,64)
/
8(32 64)
※1 通信距離は、見通しの良い直線距離での場合です。使用環境により通信距離は異なります。※2 本体の防水性能は生活防水程度です。水中での連続使用はできません。※3 電池寿命は、使用環境・通
信回数・記録間隔・電池の性能により異なります。上記の説明は新しい電池を使った時の標準的な動作であり電池寿命を保証するものではありません。※4 本体の耐熱温度は-40∼80℃です。また、無線が可
能な温度範囲は-30∼80℃です。※5 測定範囲の温度はセンサ先端部の温度です。本体の耐熱温度ではありません。※6 RTR-51/52のフルデータ(16000データ)で16台分のデータを記録できます。また、最
高で250回分の収集データを管理することができます。
114
データロガー
Accelero Recorder
超小型3軸加速度レコーダー
一瞬の振動を記録する。三方向の加速度(X,Y, Z)の加速度を記録する超小型レコーダー
・3軸の静的加速度をリアルタイム
(1msec)
記録する。
(DR100: 最大±100G/DR20: 最大±20G)
・振動や傾斜更に温度変化を単4アルカリ乾電池3本で約1ケ月間データ記録できる。
(EEPROMに記録)
・記録データ数は32,
000データ。
・本体には、液晶パネルが搭載され記録データ・設定条件等の確認が可能。
・記録されたデータは本体のUSBインターフェースから簡単に取り出せる。取り込んだデータは専用ソフトウェア「G-TRACE Light」
(Windows 7)
で、
簡単にグラフ化し印刷が可能。
また、
データはCSV形式で保存されるため表計算ソフトで計測目的に合ったデータ解析が容易にできる。
JC-M2660
JC-M2661
G-MEN DR100 標準価格¥42,800
G-MEN DR20
(本体価格)
JC-M2662
¥42,800
標準価格
(本体価格)
G-MEN DR01
¥42,800
標準価格
(本体価格)
超小型3軸加速度レコーダー
外形寸法
■主な仕様
JC-M2660
JC-M2661
JC-M2662
G-MEN DR100
測
定
項
目
加 速 度 セ ン サ
応 答 周 波 数
サンプリング 周 期
測 定 分 解 能
精
度
温
度
範
囲
湿
度
範
囲
記
録
間
隔
動
作
表
示
記
録
容
量
記
録
保
持
通
信
方
法
電
源
電
池
寿
命
使用温湿度度範囲
外
形
寸
法
質
量
付
属
品
ソフトウェ ア 仕 様
対
応
機
種
対
応
O
S
チ ャ ン ネ ル 数
通
信
機
能
デ ー タ 保 存
画
面
表
示
グ ラ フ の 設 定
115
G-MEN DR20
G-MEN DR01
3軸加速度・温湿度
静的加速度±100G
静的加速度±20G
静的加速度±1G
(±10%)
(±10%)
(±2%)
0Hz∼100Hz
16Hz∼100Hz
1msec・2msec・5msec・10msec・20msec
1G
0.2G(0.1G)
0.01G(0.02G)
±10%
±2%
0∼50℃
(±1.25℃)
70%以下
(結露無きこと)
30∼90%
(±3%)
1秒∼30分まで15通りから選択
液晶表示
32,000データ
EEPROM
USB(Mini B) 2.0 準拠
単4アルカリ乾電池
(LR03)×3本
約30日間
(10msec サンプリング周期時)
測定環境、電池性能で異なる
0∼50℃ 70%RH以下
(結露無きこと)
75.5
(H)
×60.5
(W)
×33
(D)
mm
125g
(電池を含む)
115g
(電池を含む)
USBケーブル、単4アルカリ乾電池
(3本)
、注意シール
(1枚)
取付固定金具
(1組)
専用ソフトウェア
(CD-ROM)
G-TRACE Light
(標準添付ソフトウェア)
G-MEN DR100
G-MEN DR20
G-MEN DR01
Microsoft Windows 7日本語版/英語版
X軸、Y軸、Z軸、温度、湿度
設定条件、
データ読み取り、開始条件、
オンライン測定
GTR
(専用拡張子)
形式、CSV形式
条件設定画面、
グラフ、
データ一覧
グラフの種類
グラフタイトル
グラフの線色
表示線の太さ
折れ線、棒線
任意
任意
2種類
印刷線の太さ
表示時間
グラフ
コピー
2種類
時刻、経過時間
拡大、縮小
グラフのコピー
オプション
(本体価格)
(本体価格)
(本体価格)
(本体価格)
(本体価格)
衝撃ロガー・3DG レコーダー
『WATCH LOGGER』は輸送中の衝撃状況などを簡単に測定できます。データの読み込みは
USBケーブルでロガーをパソコンにつなぐだけ。さらに、付属ソフトによって、測定したデータの
確認・検証がパソコン画面上で簡単に行えます。
JC-M6100 KT-190U
■仕様
型
式
本 体 価 格
測 定 項 目
測 定 範 囲
測 定 精 度
測定分解能
測 定 間 隔
測定データ容量
液 晶 表 示
JC-M6102 KT-290U
JC-M6101 KT-195U
JC-M6103 KT-295U
JC-M6100
JC-M6101
JC-M6102
JC-M6103
KT-190U
¥28,800
KT-195U
¥29,800
KT-290U
¥29,800
KT-295U
¥30,800
温度・湿度・衝撃
−40∼80℃/5∼90%/±5G∼±75G
±1℃
(0∼+40℃)
/5%/±15%
0.1℃/1%/1G
温度・衝撃
−40∼80℃/±5G∼±75G
±1℃
(0∼+40℃)
/±15%
0.1℃/1G
1分∼255分間隔
(1分間隔で設定可能)
温度/湿度各6,016データ/衝撃X・Y・Z各軸2,048データ
温度6,016データ/衝撃X・Y・Z各軸2,048データ
1分毎の温度/REC−測定中は点灯/BAT1分毎の温度/REC−測定中は点灯/BATバッテリー寿命警告で点灯、通常は消灯/ALM
バッテリー寿命警告で点灯、通常は消灯/ALM
ー
ー
−異常値で点灯/測定データ満了時-End点灯
−異常値で点灯/測定データ満了時-End点灯
リチウムコイン型電池
約60日
W90×H34×D15mm、約45g
ABS/耐熱アクリルパネル
IP54
ー
SOROCABA-1は内部または外部取り付けの圧電式加速度センサーと内蔵温湿度センサーを
使用し、輸送中や荷扱いの振動・衝撃・温湿度を測定記録できます。
JC-M6110
3方向振動・衝撃記録計
SOROCABA-1
オプション外部センサ
¥300,000
標準価格
(本体価格)
¥45,000
標準価格
(本体価格)
※外部センサーを使用した場合
内部センサーは使用できません。
■仕様
測 定
項
目
精
度
センサ周波数特性
サンプリングレート
測定モード フレームモード
連 続 モ ード
最大連続記録時間
デ ット タ イ ム
マーク 時 間
トリ ガ レ ベ ル
記録開始ポイント
加 速 度 センサー
外 部 セン サ ー
( オプ ション )
ローパスフィルタ
データ記録メモリー
電
電
源
池
寿
命
外 形 寸 法・質 量
3軸加速度波形
40, 100, 500, 1000m/s
±5% (通常の測定環境の場合)
0.8Hz∼1KHz
0.1, 0.2, 0.5, 1, 2, 5,10,20,50,
100ms
512, 1024, 2048, 4096
ストップボタンが押されるまで
20日間
1∼60s、1∼60分
無し、1分∼60分
センサ定格の1∼99%
フレーム長の20∼60%
3軸圧電式セラミック型:100,500,1000m/s'
3軸MES型:20,60m/s'
3軸圧電式セラミック型:40,100,500,
1000m/s'
1軸MES型:500m/s'
300Hz
温度
−20∼60℃
±1.5%
湿度
5∼95%
±4.5%
10分∼60分
(10分刻み)
衝撃ロガー・3DGレコーダー
電
源
電 池 寿 命
外形寸法・重量
材
料
防水防塵性能
内蔵センサ型
データロガー
3 Dimentional G-Recorder
microSD card 1GB標準添付 最大 32GB
1GB の場合 約 163,000,000データ
単三電池 アルカリまたはニッケル水素
直列2本×最大8本まで搭載可能
ニッケル水素1.2V 2600mAhを8本使用の場合
加速度トリガ 1msサンプリングで20日
(W)
142×
(D)
152×
(H)
63mm 1.7kg(電池除く)
116
データロガー
Data Recorder
電流・照度ロガー
電流・電圧・抵抗・静電容量データメモリー
工場施設での生産性を最大限に引き上げる診断機能の最高峰デジタル・マルチメーターです。
Fluke287マルチメーターはデータを記録し、スクリーン上で記録したデータをグラフィックで
確認できる機能により、問題を迅速に解決し、ダウンタイムを最小に抑えることが可能となります。
特徴
• 50000カウント、1/4VGA(320×240)解像度の白
色バックライト付ディスプレイ
・メモリー付ロギング機能。トレンド・キャプチャ−により 測定値をグラフで確認。1000件の読み値を保存
・ PCにダウンロードしなくても複数のロギング・セッション
を保存。
・モーターの巻き線抵抗や接触抵抗の測定や差の
比較に有効な1mΩ分解能を持つ端子50Ωレンジ、
10mAソース電流
・ Loz電圧浮遊電圧を取り除く低インピーダンス電圧機
能。活線の確認にも有効
・ Iボタン測定機能のヘルプ表示機能
・ 保存した測定値に自動で時刻をスタンプする実時間
時計
・ 静電容量測定や低抵抗測定でテストリードの影響を
補正できる相対モード
・ 10Aまでの測定
(30秒間以内20Aまで測定可)
・ 100mF静電容量レンジ
JC-M4200
¥58,100
電流・照度ロガー
Fluke 287
JC-M4201
標準価格
(本体価格)
標準付属品
•TL71テスト•リード
•AC72わに口クリップ
•取扱説明書
クランプ i400
AC電流測定用クランプ
¥34,400
標準価格
(本体価格)
口
径 32φ
レ ン ジ 1A∼400A、1mA/A
■機能
レンジ及び分解能
D C 電 圧 50.000、500.000mV、5.0000V、50.000V
A C 電 圧 500.00V、1.000.0V
D C 電 流 500.00μA、5.000.0μA、50.000mA、400.00mA
A C 電 流 5.0000A、10.000A
温度(プローブは含まず) ー200∼1350.0℃
抵
抗 50.000、500.000Ω、5.0000kΩ、50.000kΩ
500.00kΩ、5.000.0kΩ、50.000MΩ、500.000MΩ
静 電 容 量 1.000,10.000,100.0nF、1.000μF、10.00μF
100.00μF、1000μF、10.00mF、100.0mF
周
波
数 99.000、999.99Hz、9.9999、99.999、999.99kHz
JC-M4202
クランプ i3000s
標準価格¥113,100
(本体価格)
AC電流測定用クランプ
口
径 64A∼100mm
レ ン ジ 1A∼3000A
照度ロガー
照度をSDカードに記録できるデジタル照度計です。照度とは別に温度測定入
力が可能で、K/J型熱電対センサを使用できます。データホールド・Max・Min表示
の多彩な測定モード。バックライト付で暗所での測定に便利です。
JC-M3750
LX-1128SD
¥24,800
標準価格
(本体価格)
照 度 セ ン サ シリコンフォトダイオード及び色素補正フィルタ
測 定 範 囲 0∼100,000Lux
(3レンジ、
オートレンジ対応)
測 定 レ ン ジ レンジ
分解能
精度
2,000Lux
1Lux
20,000Lux
10Lux
±
(4%+2dgt)
200,000Lux
100Lux
温 度 セ ン サ K熱電対
精度
J熱電対
精度
測 定 範 囲 −50∼1300℃ ±
(4%+0.5℃) −50∼1200℃ ±
(4%+0.5℃)
−100∼−50℃ ±
(4%+1℃) −100∼−50℃ ±
(4%+0.5℃)
分
解
能
0.1℃
サ ン プ リン グ
約1秒
S D カ ー ド 1∼16GBまで使用可能
使 用 環 境 温度:0∼50℃ 湿度:85%RH以下
(結露なきこと)
電
源 1.5V
(UM−3)
×6または、専用ACアダプタ
寸 法 ・ 重 量 68
(W)
×177
(H)
×45
(D)
mm 約490g
標 準 付 属 品 SDカード
(1GB)
・携帯ケース・電池・取扱説明書
別 売 付 属 品 ACアダプター ¥3,000
(本体価格)
117
■仕様
複数の測定値の表示
真の実行値ac帯域幅
d B V / d B M
D C m V 分 解 能
メグ・オ ー ムレンジ
コン ダ クタン ス
導 通 ビ ー プ 音
最小/最大/平均値
デュ−ティーサイクル
パ
ル
ス
幅
光 絶 縁インターフェイス
自動 /タッチホールド
測 定 値 メモリー
P C へ の 記 録
インターバル/イベント・ロギング
ロ ギ ン グ・メモリー
●
100kHz
●
1μV
500MΩまで
50.00nS
●
●
●
●
●
●
●
●
●
10000読み値まで
0.025%
0.4%
(真の実効値)
0.015%
0.7%
(真の実効値)
1.0%
0.05%
JC-M4203
クランプ i200
AC電流測定用クランプ
1.0%
0.0005%
¥25,700
標準価格
(本体価格)
口
径 20φ
レ ン ジ 1A∼200A、1mA/A
デジタル温度計
デジタル温度計
デジタル温度計 / 簡易型デジタル温度計 / デジタル温度調節計
温度変換器 / 大型温度表示器 / デジタル温湿度指示器
露点計 / 温度湿度変換器 / 水分計
118
High-Precision Digital Thermometer
薬局方 溶出試験 デジタル温度計
最高システム精度±0.05℃を実現。最少分解能:0.001℃ 最高精度保証範囲:+0℃∼+100℃
デジタル温度計
温度プローブ中のセンサ特性曲線個々に独立してパラメータ化したことにより、
センシング部の不確かさを除去。
また、
プローブに内蔵したプロセッサにより、温度センサで
捉えた温度はプローブ内でアナログ信号からデジタル信号に完全に変換され、本体は表示のみとなったことで、
システム精度が大幅に改善され、
±0.05℃という高精度
計測を実現することができました。
信頼のDKD
(ドイツ)
校正証明書発行可能。相互認証協定
(MRA)
により、
日本でも国際基準に適合していることが保証されています。
JC-M4500
JC-M3980
標準価格¥219,000
¥199,000
高精度温度計 testo735-2(税込価格208,
(本体価格)
950円)
(4φ×295mmL,センサ付き)
■仕様
薬局方 溶出試験 デジタル温度計
プ ローブ の 種 類 Pt100
計 測 範 囲 −40∼+300℃
精
度 ±0.05℃
〈+0.01∼+100℃〉
±
(0.05℃+計測値の0.05%)
〈その他の範囲〉
分
解
能 0.001℃
(−40℃∼+199.999℃)
0.01℃
(その他の範囲)
セ ン サ 入 力 3ch
保 護 等 級 IP65
パ ソ コ ン 接 続 USB
動 作 温 度 −20∼+50℃
電
源 乾電池
バッテリの 種 類 単三乾電池電池×3
バ ッ テ リ 寿 命 約50時間
質
量 428g
メ モ リ 容 量 計測値約10,000データを記録
付
属
品 解析ソフト
(ComSoft3)
0.001℃という高分解能デジタル温度計は研究開発を必要とする化学、製薬、食品産業における品質保証、プロセス監視
や生産管理にある温度変化の測定に信頼性と再現性を発揮します。
JC-M4500
JC-M3990
標準価格¥235,000
¥199,000
高精度温度計 PHYSICS 100(税込価格208,
(本体価格)
950円)
(3φ×300mmL,センサ付き)
■仕様
測 定 入 力
ガルバニックアイソレーション
測 定 範 囲
分
解
能
自 動 校 正
精
度
温 度 ド リ フト
出
力
Pt100
半導体耐電圧
(50V)
−200∼+400℃
0.001K/0.01K
0点、
測定電流
読み取り値の0.01%±3dijits
0.003%℃
USB×1
V24
イーサネット
ブルートゥース
デ ィス プ レ イ
ディスプレイ輝 度
キ ー ボ ー ド
内 部 メモリー
出 力 ソ ケ ット
保 護 等 級
電
池
消 費 電 池
電 源 ア ダプ ター
ケ ー ス 材 質
寸
法
■センサー仕様
材
質 SUS
(3φ×300mmL)
測 温 抵 抗 体 シングル
ケ ー ブ ル 4線×0.22mm2テフロン,シリコンシールド3M
DKD校正証書
¥199,000
¥100,000
標準価格
(税込価格208,
(本体価格)
950円)
■校正ポイント
− 1 9 6 、− 9 0 、− 8 0 、− 6 0 、 0 ℃
119
128×64ピクセル
2LEDs、
白
7シリコンキー
(4ソフトキー)
99
メモリプラグ 25,000
IP65
アルカリ乾電池×3ヶ
20mA、
イルミネーション40mA
230V(AC)∼12V(DC),200mA
ABS(Max.70℃)、
ライトグレイ
127×83×42、290g
Digital Thermometer
簡易型デジタル温度計
JC-7296
JC-7297
ステッィク型芯温計
(本体価格)
■仕様
パネルマウント型小型デジタル温度計
¥4,000
(本体価格)
■仕様
(本体価格)
温度測定範囲 -40∼+40℃
セ ン サ φ6×30mm
(材質:SUS304)
表示分解能 1℃
コード材質:シリコン
測 温 精 度 ±1℃
(-20∼+20℃)
本 体 形 状 約35.5mm×横47.5mm
×厚さ31.5mm
±2℃
(-21℃∼-40℃/
パネルカット寸法 33.2mm×横45.2mm
+20℃∼+40℃)
質
量 約100g(金具含む)
測 定 周 期 10秒
防 水 仕 様 IP64
JIS-C-0920(保護等級4)
測 温 素 子 サーミスター
表
示 LCD2桁デジタル表示 耐 震 動 試験条件 JISD1601
振動数 30∼200Hz
(文字高12mm)
-40℃以下 LLL点灯
振幅 0.5mm
100∼500Hzまでは加速度10G
+40℃以上 FFF点灯
センサ不良 cb表示
使 用 条 件 温度 -10∼+50℃
湿度 80%以下
ケーブル不良 cb表示
電池寿命警告 bA表示 ケース外 装 ABS樹脂、ベージュ#50
ラバーカバー(シリコン、白)
電
源 DC3V(CR123A)
電 池 寿 命 常温にて10年以上(取替可)保 存 温 度 -20∼+60℃
コ ード 1000mm
分解能 1℃
質 量 90g
0∼50℃(IN)、-50∼70℃(OUT)
0.1℃
±1℃(0∼40℃)左記以外±2℃
10秒/回
約3m
(OUT側)
1.5V
(UM-4)
×1
98(W)×110(H)×21(D)mm 約108g
1.5V(UM-4)×1(お試し電池)、OUT側センサー×1
JC-M7072
JC-M7073
SN-1500L-1-2000 SN-1500L-0.1-2000
コ ード 2000mm
分解能 1℃
質 量 100g
コ ード 2000mm
分解能 0.1℃
質 量 100g
デジタル温度モジュール
JC-M2442
JC-M2443
JC-M2444
JC-M2445
JC-M2448
温度モニター用
サーミスタ
-50∼110℃
0.1℃
(1℃に設定可)
±1℃
(0∼50℃)
3秒/回
80%以下
-10∼50℃
LR44(1.5V)
×1
約1.5年
約1m(022Cは内蔵)
67(W)×40.1(H)×11(D)
・26g
屋外温度モニター用
サーミスタ
-30∼+70℃
0.1℃
±1℃(-30∼40℃)/±2℃8左記以外
10秒/回
80%以下
-10∼+50℃
3Vリチウム電池(CR2032)
×1
温度モニター用
サーミスタ
-50∼300℃
0.1℃
(50∼199.9℃)
±1℃
(-30∼150℃)
1秒/回
80%以下
-10∼50℃
1.5V(UM-4)
×1
約1年
約1m
67(W)×35(H)×21(D)
・40g
温度モニター用
サーミスタ
-40∼+100℃
0.1℃
±1℃
(0∼40℃)
10秒/回
0∼40℃、80%以下
0∼+60℃、70℃以下
LR44(1.5V)
×1
約1年
約3m
48(W)×28.5(H)×14(D)
・34g
温度モニター用
サーミスタ
-45∼+95℃
0.1℃
±1℃
(0∼40℃)
3秒/回
0∼40℃、80%以下
-10∼+50℃、70℃以下
LR44(1.5V)
×1
約1年
約1.5m
48(W)×28.5(H)×14(D)
・27g
温度モニター用
サーミスタ
-50∼+150℃
1℃
±1℃
(0∼40℃)
10秒/回
0∼40℃、80%以下
-10∼+50℃、70℃以下
LR44(1.5V)
×1
約1年
約1m
63(W)×29(H)×19(D)
・41g
温度モニター用
サーミスタ
-19.5∼99.5℃
0.1℃
±1℃
(10∼40℃)
2秒/回
80%以下
-10∼50℃
LR44(1.5V)
×1
約1年
約1m(013Cは内蔵)
55.5(W)×30(H)×8(D)
・21.5g
¥3,
300-
¥2,
400-
¥2,
400-
¥2,
600-
000/¥4,
500-(022C) ¥4,
¥2,
500-/¥2,
500-(001C/C)¥5,
500-
4986702301422
4986702301293
4986702301262
4986702301286
4986702301460
¥4,000
■仕様
標準価格
コード長90cm
サ サーミスタ、
サンプリング 1回/秒
ブ φ3.4mm、120mm
使 用 温 湿 度 -5∼+50℃、80%以下
能 0.1℃(-19.9∼-199.9℃)左記以外:1℃ 保 存 温 湿 度 -20∼+60℃、70%PH以下
ボタン電池1個
度 ±1℃、-50∼+100℃/±2℃、
電
源 LR-44(1.5V)
+100∼+200℃/±5℃、+200∼+250℃ 寸 法 ・ 重 量 14(W)×28(H)×53(D)mm 約30g
セ ン
プ ロ ー
分 解
精
(本体価格)
最大250℃まで測定可能な
ステンレスセンサプローブ付き
デジタル温度計モジュールです。
14
+
26.7 0.2
0
6.5
62
SUS304
30
(25)
JC-M2442
セン サー 型状
熱収縮チューブ
55
5
24.5
26.7
28.5
17
φ5
3.6+
−0.5
JC-M2441、M2442
絶縁フィルム
PVC丸形平行2芯
35
セン サー 型状
+
46
φ7
(18.0)
JC-M2441
46 0.2
0
44
2.6
(42)
0.5max.
48
18.8
36
SUS304
29
2.2
16.4
36.5
1000
デジタル温度モジュール
27.5
17
JC-M2449
約3m
68.8(W)×34.2(H)×24(D)
・50g
4986702301422
25
用
途
検 知 方 式
測 定 範 囲
分 解 能
確
度
測 定 周 期
使 用 湿 度
保 存 温 度
電
源
電 池 寿 命
センサーコード 長
寸 法・重 量
価
格
本 体 価 格
J A N コ ード
JC-M2441
Ф7
56.2
20
JC-M2440
簡易型デジタル温度計
測 定 範 囲
分 解 能
確
度
測 定 周 期
センサーコード長
電
源
寸
法
付 属 品
¥4,500
標準価格
JC-M7071
SN-1500L-1-1000
■仕様
囲
度
源
能
量
・簡易防水仕様
・データホールド機能
・オートパワーオフ機能
コ ード 250mm
分解能 1℃
質 量 約65g
HI/LOアラーム付
・HI/LOアラーム設定機能付
・MAX/MIN値メモリー機能付
・IN/OUT2カ所の温度を表示(切り替え)
(本体価格)
-50∼280℃
±1℃(-50∼150℃)
LR44(1.5V)
×1
0.1℃(-19.9∼+199.9℃)左記以外は1℃
280(L)×22(H)×22(D)mm/約30g
金属センサー部φ3.5×200mm
J A N コ ード 4986702301415
測 定 範
確
電
分 解
寸 法・重
JC-M7070
SN-1500L-1-250
標準価格
¥4,400
標準価格
■仕様
計 測 範 囲 -50∼+350℃
(1℃+計測値の1%)
精
度 ±
分 解 能 0.1℃(-19.9℃∼+199.9℃)
計測値の±3%(+200∼+230℃)
分 解 能 0.1℃
使 用 温 度 0∼+40℃
バッテリの種類 単4電池×3本
バッテリの寿命 約1000時間
JC-M2431
デジタルデカ文字デユアル温度計
防水型デジタル芯温計
(本体価格)
■仕様
計 測 範 囲 -40∼+230℃
精
度 ±1℃
(-20∼+99.9℃)
計測値の±2%(+100∼+199.9℃)
計測値の±3%(+200∼+230℃)
分 解 能 0.1℃
(-19.9℃∼+199.9℃)
1.0℃
(その他の範囲)
使 用 温 度 -10∼+50℃
保 存 温 度 IP67
バッテリの種類 ボタン電池
(LR44)×1
バッテリの寿命 約12ケ月
保 証 期 間 プローブ保護用スリーブ
JC-7298
¥14,500
標準価格
デジタル温度計
testo 905-T2
スティック型表面温度計
¥3,500
標準価格
JC-M2444
Ф3
JC-M2443
120
Digital Thermometer
デジタル温度調節計・変換器・表示計
SBシリーズは、お客様のご要望を実現しました。
デジタル温度計
コストメリットを最重要視。機能、性能ともにご要望にそえるものに仕上げました。
お客様のご希望にあった仕様に造り込んで、納品いたしますのでお手間は掛けませ
ん。取り付け取り外しがスムーズな楽々設計。現場の悩みの種を解消。筐体はスリム
でコンパクト、密着取り付けもできますので、盤内の省スペース化が図れます。
JC-M2319
直流電流変換器
SBA-01-0
¥22,500
標準価格
(本体価格)
■入力仕様
直 接 電 流 4∼20mA DC
受 信 抵 抗 50Ω
■出力仕様
出 力レンジ
許容負荷抵抗
ゼロ調 節 範 囲
スパン調節範囲
■機器仕様
外 形 寸 法
取 付 方 式
ケ
ー
ス
パ
ネ
ル
表
示
デジタル温度調節計・変換器・表示計
基 準 制 度
応 答 時 間
温 度 係 数
絶 縁 抵 抗
耐
電
圧
電
源
設 置 温 度・湿 度
質
量
デジタル温度調節・変換器
低価格の変換器として、薄型省スペース温調器。
本器は調節計あるいは、変換器へキー操作で簡単に変更でき
変換器として使用すれば、熱電対入力、測温抵抗体入力、DC入
力の信号を絶縁されたDC4∼2mAに変換して出力します。
もちろ
ん自由にスケールを変換することができます。
(但し、A/□形の場合
に限ります)
0∼1V DC
100Ω以上
0∼2.5%
97.5∼102.5%
17.5×75×85mm
(W×H×D)
DINレール取付方式
難燃性樹脂 色 ライトグレー
ポリカーボネート
PWRランプ 緑色:電源投入時点灯、不揮発性メモリ、異常時約0.5秒周期で点滅。
ERRランプ 赤色: 入力が110%以上の時、約0.25秒周期で点滅。入力が10%以下の時、約0.5秒周期で点滅。
直流電流:±0.2%以内
1秒
(typ.)
(0→90%)
±0.015%/℃
入力-出力-電源間 500VDC10MΩ以上
入力-出力-電源間 2000VAC 1分間
100∼240VAC
(85∼264VAC)
50/60HZ
−5∼55℃、35∼85%
(結露しない事)
約80g
デジタル温度指示調節計
温度調節計の代表格、操作は簡単、機能は充実。
CEマーキング適合製品で、通信機能
(RS-485)
がオプショ
ンとして付加可能です。各種安全規格に準拠するハード構成
で完成されています。低価格、高性能、高機能が自慢です。
JC-M2309
¥17,000
ACS-13A
標準価格
(本体価格)
JC-M2306
DCL-33A
¥13,000
標準価格
(本体価格)
■性能
入 力 種 類 熱電対(K,J,R,S,B,E,T,N,PLII,C(W/Re5-26))
測温抵抗体 Pt100、JPt100
直流電流/電圧 DC0/4∼20mA、DC0∼1V
精度(設定・指示) 各入力スパンの±0.2%±1デジット以内
入力サンプリング周期 0.25秒
制御出力
(OUT)リレー接点 1a AC250V 3A
(抵抗負荷)
無接点電圧 DC12V
(+2ー0)
最大40mA
変 換 出 力 DC4∼20mA 負荷抵抗 最大550Ω
出力精度 出力スパンの±0.3%以内、分解能 1
制 御 動 作 PDI動作(オートチューニング機能付き)PI,PD,P ON/OFF動作
イ ベ ント 出 力 出力動作の選択:上限、下限、上下限 待機機能:上限、下限、上下限 ループ異常警報、
ヒータ断線警報
通 信 機 能 ※オプション RS-485
電 源 電 圧(指定)
AC100∼240V、AC/DC24V
消 費 電 力 約6VA
外 形 寸 法 W225×H75×D100mm
質
量 約150g
■性能
入 力 種 類 熱電対(K,J,R,S,B,E,T,N,PLⅡ,C(W/Re5-26)
測温抵抗体 Pt100、JPt100
直流電流/電圧 DC0/4∼20mA、DC0∼1V DC0∼10V、1∼5V、0∼5V
精度(設定・指示)各入力スパンの±0.2%±1デジット以内又は±0.2℃以内のどちらか大きい値
入力サンプリング周期 0.25秒
制御出力
(OUT)リレー接点 1a AC250V 3A(抵抗負荷)1a AC250V 1A(誘導負荷)
無接点電圧 DC12V(+2ー0)最大40mA 直流電流 4∼20mADC、負荷抵抗:最大550Ω
制 御 動 作 PID動作(オートチューニング機能付き)PI、PD、P、ON/OFF動作
イ ベ ント 出 力 警報動作の選択:上限、下限、上下限 待機機能:上限、下限、上下限 電 源 電 圧(指定)
AC100∼240V、AC/DC24V
消 費 電 力 約8VA
外 形 寸 法 W48×H48×D62mm
質
量 約120g
JC-M2330
炉内温度計
¥72,000
標準価格
(本体価格)
高温の炉内の温度を測定するセンサと表示器との
セットです。
表示器:FIR-101-M
温 度 範 囲 0∼1760℃
表 示 分 解 能 1℃
入
力 R熱電対
電
源 AC100∼240V 50/60Hz
センサ:R熱電対
材
質 再結晶アルミナ 素線径
寸
法 10φ×260+15φ×40.5
端
子 開放型
補 償 導 線 5m
121
JC-M2335
ポータブル温度調節計
NFCL-100S
¥68,000
標準価格
(本体価格)
ポータブル型温度調節計です。テーブルの上ある
いは目的に応じた場所に自由にセットできます。
センサは熱電対で簡単に取り付けられます。
■仕様
制 御 動
制 御 出
入
端
セ
ン
作
力
力
子
サ
PIDオートチューニング 警報
リレー接点:1a
熱電対マルチレンジ入力
カバー付き
K熱電対 3.2φ×200mm、補償導線3m付き
Thermo Transmitter
温度変換器
データロガーVR-71、RVR-71を温度ロガ及び表示計として使用するために必須の温度変換器です。温度範囲はご指定ください。
熱電対
(B、R、S、K、J、E、T等)
より起電力を入力として、基準接点温度補償、
リニアライズ、
バーンアウト、
アイソレータ等の回路を内蔵した熱電対温度変換器で
す。熱電対固有の熱起電力非直線を4又は、6折線近似方式リニアライズ回路で温度に正比例した出力信号が得られます。
フォトカプラを使用したパルス幅方
式の高性能アイソレータ回路で熱電対と出力、電源回路を絶縁分離してノイズ環境の悪い温度設定に威力を発揮します。温度補償センサーを端子に直結する
ことにより基準接点の正確な温度補償を敏速に行ないます。
JC-M2380
熱電対用トランスミッター
■仕様
¥60,000
標準価格
(本体価格)
電
力 AC100V
出
力 0∼1V
温 度 範 囲 0∼1200℃
■配線
TC/2Wiのトランスジューサ指定の熱電対と
接続する熱電対の種類を合わせてください。
入力配線は熱電対を直接接続するか、熱電
対の種類と同じ種類の補償導線をご使用く
ださい。出力配線は、1対のツイストペアー
線で十分です。
■電源
供給電圧は許容負荷抵抗に関係し精度に影
響しません。650Ωの負荷に20mA流すには、
DC24Vが必要です。
入
力
最 小 スパン
入 力 抵 抗
ゼロ・サプレション
リニ ア ラ イズ
バ ー ン ア ウト
出
力
負 荷 抵 抗
電
絶
環
取
外
塗
源
縁 耐
境 温
り 付
形 寸
装
圧
度
け
法
色
各種熱電対B,R,S,K,J,E,T
4mVDC以上
10kΩ以上
スパンの2倍以下
折線近似方式(4折線又は6折線)
上限振り切れ
1∼5VDC、0∼10mV-0∼10VDC、
4∼20mADC、0∼1mA-0∼50mADC
1kΩ以下(at 1VDC以上)、
550Ω以下(at 20mADC以下)
AC100V±10%(50/60Hz、6VA以下)
DC24V±10%
(100mA以下)
入力ー出力ー電源ーケース、相互間1000V 1分間
0∼50℃(90%RH以下で結露なきこと)
壁面取付、
ラック取付
W44×H160×D160mm、約1kg
黒色
温度変換器
熱電対用トランスミッター
■性能
基 準 精 度 ±0.2%Bグレード、±0.5%Cグレード
(測定レンジにより異なる)
基準接点補償精度 ±0.5℃(K、E、J、T)/20±10℃、
±1.0℃
(R)
/20±10
(63%)
時
定
数 100mS以下
出 力 リップ ル ±0.2%以下
電 源 変 動 ±0.2%/±10%
負 荷 変 動 ±0.2%以下/0∼100%
温 度 変 動 ±0.2%/20±10℃
■指定標準レンジ(℃)
R: 700∼1400、800∼1600
K: 0∼200、0∼300、0∼400、0∼500、0∼600
0∼700、0∼800、0∼1000、0∼1200
J: 0∼150、0∼250、0∼300、0∼400、0∼500
E: 0∼150、0∼250、0∼300、0∼400、0∼500
T: -50∼150、0∼200、0∼250、0∼300
測温抵抗体用トランスミッター
■仕様
JC-M2385
測温抵抗体用トランスミッター
¥50,000
標準価格
(本体価格)
電
力 AC100V
出
力 0∼1V
温 度 範 囲 -100∼1℃
JC-M3690
マルチチャンネル電圧データロガー
MCR-4V
■性能
(50deg以上)
入
力 Pt100Ω,JPt100(3線式)
基 準 精 度 ±0.2%
測 定 範 囲 -200∼+600℃
時
定
数 約100S以下(63.2%応答)
許 容 導 線 抵 抗 0∼50Ω
出 力 リップ ル ±0.2%以下
(1線当たり)
最 小 ス パ ン 15deg
電 源 変 動 ±0.2%/±10%
リ ニ ア ラ イ ズ 自乗演算方式
負 荷 変 動 ±0.2%以下/0∼100%
ゼロ・サプレッション 入力スパンの4倍以内
温 度 変 動 ±0.5%以下/20±10℃
バ ー ン ア ウト 上限振り切れ
■指定標準レンジ(℃)
出
力 1∼5VDC、0∼10m-0∼10VDC、 -100∼0℃、-50∼50℃、-20∼80℃
4∼20mADC、0∼1mA-0∼50mADC -10∼50℃、0∼50℃、0∼70℃、0∼100℃
負 荷 抵 抗 1kΩ以下(at スパン 1VDC以上)、 0∼150℃、0∼200℃、0∼250℃
550Ω以下(at 20mADC)
0∼300、0∼400、0∼500
電
源 AC100V±10%(50/60Hz、6VA以下) ■配線
DC24V±10%
(100mA以下) 入力電源はできる限り短くしてください。入力配線は
3線個別シールド線をご使用ください。入力配線3線
絶 縁 耐 圧 入力ー出力ー電源ーケース、相互間1000V 1分間
の導線抵抗値は等しくして下さい。出力配線は、1対
環 境 温 度 0∼50℃(90%RH以下で結露なきこと) のツイストペアー線で十分です。
■電源
取 り 付 け 壁面取付、
ラック取付
外 形 寸 法 W44×H160×D160mm、約1kg 供給電圧は許容負荷抵抗に関係し精度に影響しま
せん。650Ωの負荷に20mA流すには、DC24Vが必
塗
装
色 黒色
要です。
¥37,000
標準価格
(本体価格)
温度変換器
3線式
(A,B,B)
測温抵抗体センサーの抵抗値を入力して、
リニア
ライズ、バーンアウト機能を持つ抵抗温度変換器です。抵抗値の
変換を温度に正比例した出力にする、
自乗演算方式によるリニア
ライズ回路の採用により高精度の温度計測ができます。3導線抵
抗の許容範囲が大きく取れる補正回路を持っています。抵抗体、
導線の断線を検出して+側に振り切るバーンアウト回路を内蔵し
ています。低価格で高精度の温度計測に最適です。
センサー直結型温度変換器
端子箱型温度センサーの端子箱に収納できるコンパクトな変換
器です。測温抵抗体用、熱電対用の2種あります。
2ーφ5
15
7.5
3
S
4
/
2
θ
O
U
T
24U
8
20
φ40
Z
TR
−
+
DC
10
17
JC-M2395
JC-M2390
TR-20(測温抵抗体用)
¥18,000 TK-20(熱電対用)
(本体価格)
標準価格
入
力 Pt100
温 度 範 囲 0∼100℃
出
力 DC4∼20mA(2.5Min.25Max.)
精
度 ±0.1%
調
整 Z=ゼロ、S=スパン
電
源 標準DC24V
¥18,000
標準価格
(本体価格)
入
力 K熱電対
温 度 範 囲 ①0∼100℃ ②0∼200℃
出
力 DC4∼20mA(2.5Min.25Max.)
精
度 ±0.1%
調
整 Z=ゼロ、S=スパン
電
源 標準DC24V
ブロック図・端子接続図(Pt100)
A
1
B
2
B
3
4 +
DC24V
負 荷
5 −
DC4∼20mA
122
デジタル温度コントローラー・温度表示計
Digital Thermometer
パネルマウント型温度計及びコントローラーです。
デジタル温度計
JC-M5600 AUM-140-1(トランス付属タイプ)
温度モニター
(サーミスター) 標準価格¥7,500
AUM-140
(本体価格)
■仕様
測 定 範 囲 −40∼100℃
分
解
能 0.1℃
確
度 ±1℃
セ ン サ ー サーミスタ
(付属品)
1.44m
電
源 AC/DC 13∼15V ACアダプター
使 用 環 境 0∼60℃、80%RH以下
(結露なきこと)
寸
法 80
(W)
×38
(H)
×65
(D)
mm
JC-M5601 AUM-1000NA-1(トランス付属タイプ)
温度モニター
(サーミスター) 標準価格¥10,500
AUM-1000NA
(本体価格)
■仕様
デジタル温度コントローラー・温度表示計
測 定 範 囲
分
解
能
確
度
セ ン サ ー
制 御出力( O U T )
イベント出力
電
源
使 用 環 境
寸
法
−40∼100℃
0.1℃
±1℃
サーミスタ
(付属品)
1.44m
リレー接点 1a×2
警報動作の選択 上限、下限、上下限
AC/DC 13∼15V ACアダプター
0∼60℃、80%RH以下
(結露なきこと)
80
(W)
×38
(H)
×65
(D)
mm
JC-M5602
温度モニター
(Pt100)
AUM-5000PA
¥11,500
標準価格
■仕様
(本体価格)
測 定 範 囲 −50∼400℃
分
解
能 0.1℃
確
度 ±1℃
セ ン サ ー Pt100
(別途見積り)
制 御出力( O U T ) リレー接点 1a×2
イ ベ ン ト 出 力 警報動作の選択 上限、下限、上下限
電
源 AC/DC 12∼15V ACアダプター
AC100V/200V→15V
(変換トランス付属)
使 用 環 境 0∼60℃、80%RH以下
(結露なきこと)
寸
法 80
(W)
×38
(H)
×65
(D)
mm
デジタル温度表示計
本器は、熱電対、測温体からの信号を受けて温度をデジタル表示する
パネル取付形のデジタル温度計です。
同時に、熱電対とは電気的に絶縁されたアナログ信号を出力可能で
すから、信号変換器の役割を果たします。
また、試運転時に威力を発揮する模擬信号を出力できます。
熱電対コンバートメータ
JC-M2320∼M2326
熱電対入力用★絶縁アナログ出力&模擬出力可能
■熱電対入力用、測温体入力用仕様
電
消
絶
絶
使
外
パ
重
ケ
源 AC100V,110V,200V,220V,
±10%
(指定)
50/60Hz
(共用)
約
費 電 力 7VA
縁 抵 抗 DC500V・100MΩ以上
入力・出力・電源・パネルの相互間
縁 電 圧 AC200V・1分間
入力・出力・電源・パネルの相互間
用 温 度 ー5∼+50℃85%RH以下
(W)
×48
(H)
×144
(D)
mm
形 寸 法 96
(W)
×45
(H)
mm
ネ ル カ ット 96
量 約500g
ー ス 材 質 難燃性ABS樹脂
■熱電対コンバートメータ価格表
測温体コンバートメータ
測温体入力用★絶縁アナログ出力&模擬出力可能
JC-M2320∼M2326
番 号 温度範囲 形 式 標準価格(本体価格)
JC-M2320
JC-M2321
JC-M2322
JC-M2323
JC-M2324
JC-M2325
JC-M2326
K 0 ∼ 100.0℃ WDPT-35TK-R1N-30-X
K 0 ∼ 199.9℃ WDPT-35TK-R1N-39-X
K 0 ∼ 500℃ WDPT-35TK-R1N-14-X
K 0 ∼ 800℃ WDPT-35TK-R1N-16-X
K 0 ∼ 1200℃ WDPT-35TK-R1N-18-X
R 0 ∼ 1300℃ WDPT-35TR-R1N-19-X
R 0 ∼ 1600℃ WDPT-35TR-R1N-21-X
※アナログ出力付の場合は@¥6,
000増しになります。
123
JC-M2340∼M2346
¥65,000
¥65,000
¥55,000
¥55,000
¥55,000
¥55,000
¥55,000
■測温抵抗体コンバートメータ価格表
JC-M2340∼M2346
番 号 温度範囲 形 式 標準価格(本体価格)
JC-M2340
JC-M2341
JC-M2342
JC-M2343
JC-M2344
JC-M2345
JC-M2346
Pt -20.0∼ 80.0℃
Pt -50.0∼ 50.0℃
Pt -50.0∼100.0℃
Pt 0 ∼100.0℃
Pt 0 ∼199.9℃
Pt 0 ∼500 ℃
Pt 0 ∼600 ℃
WDPT-35RF-R1N-14-X
WDPT-35RF-R1N-15-X
WDPT-35RF-R1N-16-X
WDPT-35RF-R1N-11-X
WDPT-35RF-R1N-31-X
WDPT-35RF-R1N-50-X
WDPT-35RF-R1N-60-X
温度センサはPage 77、78、79よりお選び下さい。
¥54,000
¥54,000
¥54,000
¥54,000
¥54,000
¥54,000
¥54,000
133,134,135
Large Indicator
大型温度表示計・警報器
■仕様
製
品
型
名
式
センサーケーブル
標 準 価 格
(本体価格)
温 度 範 囲
精
度
湿度測定範囲
精
度
表示分解能
表示サンプリング
電
源
材
質
寸
法
JC-M2352
JC-M2353
JC-M2355
JC-M2356
薄型温度表示器
TP-300TA
温度一体型
ー
薄型温度表示器
TP-300TB-10
温度外部センサ型
10m
薄型温湿度表示器
TP-300HA
温湿度一体型
ー
薄型温度表示器
TP-300HB-10
温度外部センサ型
10m
¥98,000
¥118,000
¥128,000
¥145,000
デジタル計測器
薄くて軽い!!週刊誌3冊分の表示器。文字高100mm、
認識距離30mで、視認性バツグン。
−40.0∼50.0℃
±0.5℃
(at 10.0∼40.0℃)
、
±1.0℃
(それ以外)
±2.0℃
(at −40.0∼−10.0℃)
±1.0℃
(at −40.0∼−10.0℃)
2∼95%RH
ー
ー
±3%
(30∼90%RH)
ー
ー
±5%
(それ以外)
0.1℃/0.1%
0.1℃
0.1℃
10秒
10秒
5秒交互表示
10秒
ACアダプター ADP-121
(DC12V入力)
※付属品
表示部:アクリル、
ポリカーボネート樹脂 ケース:SPCC
334.3
(W)
×136.4
(H)
×18.8
(D)
mm 約650g
−9.9∼60.0℃
大型デジタル温度計(警報出力付)
JC-M2370
¥83,000
標準価格
(本体価格)
大型温度表示計・警報器
大型デジタル温度計
(警報出力付)
■仕様
定 範 囲 −9.9∼99.9℃
解
能 0.1℃
(0∼40℃)
度 ±1℃
ン サ ー サーミスター
定 周 期 1秒/1回
報 出 力 上限設定
能 設定温度を超えた場合表示が点滅
(結露なきこと)
用 環 境 −10∼50℃、80%RH以下
(結露なきこと)
存 環 境 −20∼50℃、80%RH以下
(ACアダプター使用)
※付属
源 DC 24V/2.5A
属
品 温度センサー30m、ACアダプター
取付ブラケット
(直/L型)
×各2
(W)
×180
(H)
×50
(D)
mm、約2.5kg
寸
法 400
測
分
確
セ
測
警
機
使
保
電
付
パトライト 音声合成報知器
MT-870-KS
JC-M5607
大型デジタル温度計
食品流通倉庫・食品
工場の室温管理にご
利用ください。明る
い文字で遠くから見
やすく、0.1℃単位で
敏感に反応します。
防水で大型のデジタル温度計です。取り付けは簡単で壁掛け、吊り下
げどちらでも可能。浴場、プール、温室などの温度表示に適していま
す。水に濡れても大丈夫な防水(IP65)タイプ。
ケーブル価格
JC-M2350
大型デジタル温度計
温 度 表 示
測 温 セン サ
温 度 範 囲
分 解 能
精
度
本 体 電 源
動作周囲温度
寸
法
重
量
標準価格¥51,200
(本体価格)
¥120,800
標準価格
(本体価格)
赤色大形表示LED、文字高さ40mm
Pt100Ω
(3線式)
−50.0∼199.9℃
0.1℃
±
(0.2% ofl rdg.+0.3℃)
AC100V、50/60Hz
0∼50℃
W300×H190×D80mm
約2.6Kg
JC-M2360
防水大型デジタル温度計
温 度 表 示
測 温 センサ
温 度 範 囲
分
解
能
精
度
本 体 電 源
動作周囲温度
寸
法
重
量
オ プ ション
¥105,000
標準価格
(本体価格)
赤色大形表示LED、文字高さ56mm
Pt100Ω
(3線式)
−10.0∼99.9℃
0.1℃
±(0.2% ofl rdg.+0.3℃)
AC100V、50/60Hz
0∼50℃
W270×H130×D63.5mm
約1kg
つり下げ金具
124
デジタル静電電位測定器
Static Electricity Detector
デジタル計測器
静電気の帯電によって起こる、あらゆる障害・災害や生産ラインでのトラブルの解消、品質の維
持・向上には充分な静電気対策が要求されます。そのためには静電気がどこに、どの程度発生し、帯
電しているかを把握することが大切です。
■仕様
製 品 番 号
型
式
価
格
検 出 方 式
測 定 範 囲
アナログ出力
測 定 精 度
測定距離検出
測定モード
データ記憶
電
源
寸
法
質
量
オプション
■仕様
製 造 番 号
型
式
価
格
検 出 方 式
測 定 範 囲
デジタル静電電位測定器
アナログ出力
測定精度測定
測 定 モ ー ド
デ ー タ 記 憶
電
源
寸
法
質
量
オ プ シ ョ ン
JC-M6200
KSD-1000
¥80,000(本体価格)
JC-M6201
KSD-2000
¥98,000(本体価格)
振動型表面電位センサー
Highレンジ ±0.1kV∼±50kV
Lowレンジ ±0.01kV∼±20kV
0∼±500mV
(Highレンジのみ)
±10%
Highレンジ:100mm Lowレンジ:50mm
自動、超音波自動測定方式
連続測定またはピークホールド
最大20点
単3アルカリ電池2本
(連続使用10時間以上)
121
(D)
×70
(W)
×22
(H)
mm
プローブ:137×20×20mm
約270g(乾電池、
プローブ含む)
ACアダプター(AC100∼240V)、アナログ出力ケーブル(L=1000mm)
JC-M6202
KSD-3000 低電位測定器
¥98,000(本体価格)
振動型表面電位センサー
Highレンジ ±1kV∼±5000kV
Lowレンジ ±0.1kV∼±500kV
0∼±500mV
(Highレンジのみ)
±10%
Highレンジ:100mm
連続測定またはピークホールド
最大20点
単3アルカリ電池2本
(連続使用10時間以上)
121
(D)
×70
(W)
×22
(H)
mm
プローブ:117×18φ
約270g
(乾電池、
プローブ含む)
ACアダプター(AC100∼240V)、アナログ出力ケーブ(L=1000mm)
■仕様
製 造 番 号
型
式
価
格
検 出 方 式
測 定 範 囲
アナログ出力
測 定 精 度
測定基準距離
警
報
環
境
電
源
寸
法
JC-M6203
KS-2100 低電位測定器
¥65,000(本体価格)
振動型表面電位センサー
レンジ① ±1kV∼±5000kV
レンジ② ±0.1kV∼±500kV
0∼±500mV
(Highレンジのみ)
0∼±5V
±10%以内
レンジ①:10mm レンジ②:50mm
検出センサー故障LED表示、外部出力
温度0∼40℃、湿度65%RH以下
(結露なきこと)
DC12∼24V±5%
111
(D)
×19
(W)
×19
(H)
mm
直流送風式除電器
■仕様
製 造 番 号
JC-M6204
型
式
KS-750B(ACアダプター付き) 低電位測定器
価
格
¥78,000(本体価格)
イオン生成方式
直流コロナ放電式
放 電 電 極 針
ダングステン
イオンバランス
±10以内
(工場出荷時)
、微調整可能
ファンスピード
無段階可変可能
最 大 風 量
3.68㎥/min
風
速
1.3∼4.6m/sec
警 報 表 示 クリーニング・ファン故障・ファンガード取り外し、高圧停止
端
子
台 DC24V入力、DC24V出力
(最大5台までシリーズ可能)
クリーニング警報
(高圧異常を含む)
、
ブザー出力
(DC24V)
ファン故障警報
(ファンガード取外し含む)
、
グランド
オゾン発生量
0.02ppm以下
環
境
温度0∼40℃、湿度80%RH以下
(結露なきこと)
電 源 入 力
DC24V
消 費 電 流
550mA
寸 法 ・ 質 量
60
(D)
×178
(W)
×183
(H)
mm、約900g
125
送風ファンで正負イオンを遠くまで移送
して帯電物体を除電します。イオンバラ
ンス調整回路を内蔵していますので、バ
ランスの良い除電ができます。
高圧電源を内蔵した送風型除器とACア
ダプターで構成されています。
Digital Thermo-Hygrometer
デジタル露点・湿度計
高精度湿度センサと専用マイコンが
優れた応答性と再現性を実現!
EX-501は耐結露性に優れた新開発の電子式湿度センサを搭載。
内蔵の専用マイコンが計測データを演算処理して、微少な温
度、湿度の変化を正確に計測。大容量メモリを搭載。最大4000
点までのログデータの保存が可能。研究や、倉庫などの長時間
の温度、湿度計測が可能です。
冬はインフルエンザの予防と対策に!
花粉症の緩和のために!
夏は熱中症の予防と対策に!
JC-M2775 JAN 4981046 450450409
警報機能デジタル温湿度計
AD-5996
デジタル計測器
職場の環境衛生や家庭での健康
管理には部屋の温湿度を正しく測
定、管理する事が大切です。
標準価格¥9,000
(本体価格)
表示項目
(同時) WEGT指数、気温、湿度、時刻
アラーム設定範囲 WEGT指数:0∼55.0℃
上 限 ・ 下 限 気温:0∼55.0℃
赤色ランプ・ブザー 相対湿度:20.0∼90.0%
測 定 範 囲 WEGT指数:0∼55.0℃
気温:0∼55.0℃
相対湿度:20.0∼90.0%
黒球温度:なし
機
能 最高値・最低値を自動メモリー
本 体 寸 法 110(H)×91(W)×30(D)mm、約200g
電
源 単3アルカリ乾電池×3個、寿命約1年
※アラーム動作なし
(モニター用)
付
属
品 取扱説明書、電池
表示機能
表示機能
●温度、湿度、露点温度又
は湿 球 温 度 の LCD同時
表示
JC-7502
デジタル温湿度計
標準価格¥5,500
(本体価格)
1C/T6入
900208
ウェザーコム EX-501
標準価格¥27,000
パソコン接続キットEX-5021
標準価格¥7,800
セ
(本体価格)
ン
(本体価格)
サ 温度高感度サーミスタ
保 存 温 湿
湿度高分子抵抗変化型 電
測 定 範 囲 温度:−30℃∼+60℃(外部) 電 池 寿
湿度:20∼96%RH
寸
測 定 精 度 温度:±0.5℃
(0∼40℃)
湿度:±3%(35∼80%RH
表 示 単 位 温度:0.1℃デジタル
重
湿度:1%RHデジタル
付
属
サンプリング 1回/秒
記 録 点 数 4000点(1、30sec1、5、15、30、60、120min)
度 ー20℃∼+50℃/0∼80RH
(CR-2032×2個)
源 6VDC
命 連続使用約50時間
法 本体約68(横)×120(高)×19(奥行)mm
ブローブ約22φ×130mm
リード線約1.5m
量 本体約105g(電池含む)ブロ−ブ約60g
品 取扱説明書,電池CR-2032
×2個
IN/OUT2ヵ所の温度を表示
(表示切り替え方式)
測 定 範 囲 温度:ー40℃∼50℃(IN)、
−50℃∼−70℃(OUT)
湿度:20∼99%
(INのみ)
分 解 能 温度:0.1℃/湿度:0.1%
確
度 温度:±1℃(0∼40℃)左記以外±2℃
湿度:±5%(25∼80%)左記以外±10℃
センサーコード長 10秒/回
電
源 約3m
(OUT側)
寸 法 ・ 重 量 1.5V
(UM-40)
×1本
W98×H110×D21mm 約108g
付 属 品 1.5V(UM-4)
×1本(お試し電池)、
OUT側センサー×1本
デジタル露点・湿度計
湿度と温度は共に私達が健康に快適に生活するための大きな要素で
す。又環境衛生にとどまらず、凡ゆる動植物の育成、農工品の保管コ
ンピュータや精密品の保守等、利用分野に欠く事のできない測定器と
なって参りました。
本品はユーザーの要求に応じられる製品です。
・たえず変化する湿度と温度を超高感度に0.1の分解能で常時表示し
ております。
・簡単で便利です。デジタル表示ですので一目で読みとれます。
・面倒な操作不要。必要な場所に掛けて置くだけです。
JC-7510
①リアルタイム温度、湿度表示
②最高・最低温度、湿度メモリー
/表示
③過去1時間毎呼び出し表示
(最大24時間)
④時間表示
(年月日、時間)
⑤データホールド表示機能
⑥バッテリー残量表示/電源表示
⑦外部データ出力機能
(リアルタイム情報/記録データ)
大きく見やすいデジタル表示、快適度をランプで
お知らせ。湿度(%)と(℃)を同時に表示。
グリーンのランプがお部屋の「快適」をお知らせ
・ALERT機能付き(氷点下警告機能)
・MAX/MINメモリー機能
一般仕様
・卓上にも壁掛けにも使えるデジタル温度計
・室内温度湿度を同時表示
・最高/最低温度・湿度の自動メモリ機能
・WET、DRYインジケータ表示
(45%以下でDRY、65%以上でWETを表示)
JC-7503
デジタル温湿度計 AD-5644
セ ン
測 定 範
分 解
確
サ
囲
能
度
電
源
電 池 寿 命
寸法/重量
付 属 品
標準価格¥5,400
(本体価格)
サーミスタ/高分子抵抗
0∼50℃/25∼95%RH
1℃/1%RH
±1℃
(0∼40℃)
±5%RH(40∼80%RH)
単4電池2個
約1年
71(W)×99(H)×21(D)mm/93g
電池、取扱説明書、壁掛けホルダ
JC-M2770
デジデカUD快適モニタ
標準価格¥5,500
(本体価格)
■仕様
測 定 範 囲 湿度 0∼99%RH(1%単位)
温度 0∼55℃(1℃単位)
精
度 湿度 ±5%RH(40∼80%RH)
温度 ±1℃(0∼40℃)
機
能 湿度と温度の最高・最低メモリー/表示機能付
掛け・置き兼用型(卓上スタンド付き)
本 体 寸 法 約120×87×18mm
箱
寸
法 約198×114×23mm
質
量 200g(ディスプレイ箱)
外 枠 材 質 樹脂
電
源 単3乾電池×2個
126
デジタル露点・湿度計
Thermo Hygro Sensor & Dew Point Instrument
デジタル計測器
温湿度変換器(屋外設置型)
JC-7250 HMP155A2GB11A0A1A1A0A
JC-M2070
温湿度変換器
データロガー VR-71
¥122,000
標準価格
■仕様
(本体価格)
相対湿度
(0∼1V)
測 定 範 囲 0∼100%RH
±1%RH(0∼90%RH)
精
度
+15∼+25℃
±1.7%RH(90∼100%RH)
(非直線性、
(1.0+0.008×読み値)%RH
ヒステリシス、−20∼+40℃ ±
(1.2+0.012×読み値)%RI一般仕様
繰り返し性を −40∼−20℃ ±
(1.2+0.012×読み値)%RH動作温度
+40∼+60℃ ±
含む)
範囲ー60∼+60℃
(1.4+0.032×読み値)%RH保管
−60∼−40℃ ±
温度範囲ー60∼+60℃
工場での校正不 ±0.6%RH(0∼40%RH)
確かさ
(+20℃) ±1.0%RH(40∼97%RH)
温度センサHUM 60%応答 20秒
90%応答 60秒
ICAP 180R
燃結PTFE フィ
ルター使用時
メスM12コネクタ
接 続 端 子 8ピン、
ケ ーブ ル 長 3.5m
ハ ウ ジ ン グ ポリカーボネイト
ハウジンググラス IP66
セン サ 保 護 燃結PTFE
質
量 86g
(0∼1V)
測 定 範 囲 −40∼+60℃
(0.226−0.028×温度)
℃
電 圧 出 力 の −80∼+20℃ ±
(0.055−0.057×温度)
℃
精度(0∼1V)−20∼+60℃ ±
温度
電気的仕様
デジタル露点・湿度計
温 度 セン サ Pt.100RTD 1/3 ClassB IEC 75
温 度 精 度(下図参照)
供 給 電 源 7∼28VDC
出
力 0∼1V
消 費 電 流 <3mA
起 動 時 間 2秒
ポータブル型露点計(日本冶金)
ポータブルスポットチェック用は、ガ
スおよびドライエア中の水分を迅速か
つ簡単に測定することができます。測
定レンジは、-110∼+20℃までご用途
に合わせて選択できる4種類のレンジ
が用意されています。デジタル表示式
の他に、露点とppm目盛のついたアナ
ログ式もあります。
JC-M2760∼M2761
¥880,000
EX
標準価格
EX-A
標準価格
(本体価格)
¥850,000
(本体価格)
■仕様
型 式 EX(デジタル31/2LCD)EX-A(アナログ,70mm)
測 定 レ ン ジ -110∼-20℃露点 -110∼-20℃露点、ppm
-80∼-20℃露点 -80∼-20℃露点
-80∼0℃露点
-80∼0℃露点
-80∼+20℃露点 -80∼+20℃露点
精
度 ±2℃-90∼+20℃において)再現性 ±0.3℃
電
源 電源バッテリー 9VDC(単Ⅱ 1.5V×6)
ウォームアップ 60秒
防 爆 本質安全防爆EexiaⅡCT5
流
量 3∼20L/min
(最適流量:5L/min)
作 動 温 度 0∼50℃
寸 法 ・ 重 量 255×290x145mm、6kg
NS露点計(サンプリングフォルダー付)
本 器は、内 蔵 のマイクロプロセッサー
により正 確 なキャリブレーションが で
きる極めて信頼性の高い露点計で、ガ
スおよびドライエア 中 の 水 分を連 続 的
にモニターすることが 出 来ます。超ド
ライガスからドライヤの露 点 管 理まで、
幅 広い 用 途に使 用で来ます。-110∼
+20℃露点まで 3 種類のレンジが用意。
JC-M2762∼M2763
127
¥615,000
100D(卓上型)
標準価格
100A
標準価格
(本体価格)
¥585,000
(本体価格)
■仕様
型 式 100D(デジタル31/2LCD)100A(アナログ,95mm)
-110∼-20℃露点、ppm
測 定 レ ン ジ -110∼-20℃露点
-80∼-20℃露点
-80∼-20℃露点
-80∼+20℃露点
-80∼+20℃露点
精
度 ±2℃-90∼+20℃において再現性 ±0.3℃
出
力 4∼20mAまたは0∼10mV
ドライ接点
(容量2A)
ア ラ ー ム 2点アラーム、
メ
モ
リ EEP-ROM
電
源 AC100V、50/60Hz
作 動 温 度 -30∼40℃
270×135x233mm、2.6kg
寸 法 ・ 重 量(パネル型)
¥19,800
標準価格
(本体価格)
詳しくはPage47を
参照ください。
Humidity and Temperature Transmitters
温度湿度変換器
JC-M7705
壁取付けタイプ
温度湿度変換器
¥240,000
標準価格
(本体価格)
HMT331 1A0A111BCABI00AIIAAJAAI
■仕様
JC-M7710
一般空調向壁取付けタイプ
温度湿度変換器 HMW60Y
ディスプレイ
(オプション)
では、変化の傾向や
過去のデータをグラフで見ることができます。
JC-M2070
電圧ロガー VR-71
¥19,800
標準価格
(本体価格)
■仕様
チャン ネ ル 数
測 定 範 囲
分
解
能
記 録 間 隔
記 録 容 量
電
源
2ch
±1,2,6,15Vオートレンジ/固定レンジ
MIN 1mV
0.02秒∼60分を20通りから選択
8000データ×2ch
単四アルカリ電池
(LR03)
×2本
詳しくはPage55を
参照ください。
¥110,000
標準価格
(本体価格)
■仕様
温度湿度変換器
測 定 範 囲 0∼100%RH
精
度 ±1.0%RH
(0∼90%)
at +15℃∼+25℃
±1.7RH%
(90∼100%RH) at +15℃∼25℃
±
(1.0+指示値×0.008)
%RH at ー20∼+40℃
±
(1.5+指示値×0.015)
%RH at ー40∼+180℃
工場での校正不確かさ ±0.6%RH
(0∼40%RH)
±1.0%RH
(40∼97%RH)
(95%信頼性レベル、包含係数k=2)
90%応答時間 8秒/17秒
(プラスチックグリッド)
(+20℃、静止空気中) 20秒/50秒
(SUSネット付グリッド)
40秒/60秒
(焼結金属フィルター)
温 度 測 定 範 囲 ー40∼+60℃
精
度 (+20℃において)
温度測定範囲の精度
供 給 電 源 10∼35DVC
消 費 電 流 最大25mA
(RS232C)
最大25mA
(電圧出力2チャンネル)
最大60mA
(電流出力2チャンネル)
+20mA
(ディスプレイとバックライト)
ア ナ ログ 出 力 0∼20mA、4∼20mA
( 標 準 2 c h ) 0∼1V、0∼5V、0∼10V
アナログ出力精度 ±0.05%FS
温 度 依 存 性 ±0.005%/℃FS
外 部 負 荷 RL<500Ω
(電流出力)
RL>2KΩ
(0∼1V出力)
RL>10KΩ
(0∼5、0∼10V出力)
継 続 ケーブ ル 0.5mm2
(AWG20)
標準ケーブル推奨
デジタル湿度計
壁取付け型温湿度変換器は取り付けた場所の雰囲気温度・湿度をアナログ出力に変換し
記録計及びデータロガーなどに伝送します。また、調節計との組み合わせにより警報ブザー、
ランプなどを動作させることができます。
測 定 範 囲 0∼95%RH
精
度 @+20℃
(RL=0Ω)
電 源 電 圧 10∼35VDC
20∼35VDC
(RL=500Ω)
動 作 温 度 範 囲 ー5∼+55℃
保 存 温 度 範 囲 ー40∼+80℃
(長期間使用湿度範囲)
使 用 温 度 範 囲 0∼85%RH
(電子回路部)
ハ ウ ジ ン グ ABSプラスチック
接 続 方 式 端子接続0.5∼1.5㎟
ハイグロフレックス多機能温湿度変換器
JC-M7631
ハイグロフレックス5
HF52
¥67,000
標準価格
壁面取付型
(LCD付)
HF520-W-B-A-D-1
(本体価格)
JC-M7610
標準型プローブ HC2ーS
¥42,000
標準価格
(本体価格)
■仕様
■仕様
センサプローブ 分離型
(交換型)
セ
ン
サ 温度:Pt100Ω 1/3classB
湿度:ハイグロマ IN-1
センサプローブ延長 100mまで
精度(at23℃)センサプローブによる
長 期 安 定 性 <1%rh/年
応答速度
(t63) <3秒>使用条件により特性変化の度合いは異なります。
測 定 範 囲 ー100∼200℃
(センサによる)、0∼100%rh
精度(at23℃)±0.3℃ ±0.8rh
(結露なきこと)
本 体 動 作 環 境 ー40∼+60℃ 0∼99%rh
(結露なきこと)
表
示 LCD バックライト無し
アナログ出力信号 4∼20mA
アナログスケーリング 設定変更が可能:ー999.99∼+999.99
供 給 電 源 10∼28VDC 消費電力:<2×20mA ≦500Ω
表 示 分 解 能 0.1℃ 0.1% 0.01
(演算値)
演
算
値 露点
(℃)
、霜点
(℃)
、湿球温度
(℃)
、
エンタルビ
(J/g)
絶対温度
(g/m3)
、比湿、混合比
(g/kg)
、飽和水蒸気圧
本体寸法・重量 H157×W129×D45mm・約250g・ABS樹脂
保 護 等 級 IP65
精
度 【湿度】
@23℃±0.8%rh 【温度】
@23℃±0.1℃
応答速度
(t63) <10秒
測 定 温 度 範 囲 ー40℃∼+100℃
128
高精度デジタル露点・湿度計
High Accuracy Hygrometer
デジタル湿度計
プローブの直径はわずか4mm!! HMI41の指示計との組み合わせで、ほんの小さな隙間から直接内部の湿度・温
度が測定可能です。これまで困難だった壁面内部空間、小さなスペース、ダクトやチャンパー内部の計測が可能です。
JC-M7700 指示計+高精度プローブセット 標準価格¥160,000
JC-M7705
(本体価格)
■仕様
基準湿温度計JCSS付
HMI41+HMP46
表 示 誤 差(+20℃において)
湿度:±0.1%RH 温度:±0.1℃
演 算 項 目 露点温度、絶対湿度、湿球温度、混合比
分
解
能 0.1%RH、0.1℃
記録データ数 最大200個、手動/自動 切替え
(72時間連続使用)
電
源 アルカリ電池4本
オートオフ
JC-M7701
■仕様
¥35,000
標準価格
・湿度:一式
温度:一式
(本体価格)
高精度プローブ HMP46 標準価格¥120,000
(本体価格)
(結露なし)
相 対 湿 度 測定範囲:0∼100%RH
精度
(+20℃において)
±1%RH
(0∼90%RH)
±2%RH
(90∼100%RH)
温度依存性:0.05%RH/℃
応答時間
(+20℃において)
:15秒 温
度 測定範囲:ー40℃∼100℃
精度
(+20℃において)
:±0.2℃
寸 法 ・ 質 量 ケーブル長:1.5m
12φ×320mm、300g
ハイグロパーム ハンディタイプ温湿度計
■本体仕様
高精度デジタル露点・湿度計
番
号
機
種
センサプ ローブ
価
格
湿 度 センサ 素 子
温 度 センサ 素 子
センサプローブケーブル延長
精 度 @2 3 ℃
長 期 安 定 性
応 答 速 度( t 6 3 )
測定範囲 湿度
温度
本体操作範囲湿度
温度
表
示
電
源
センサー部フィルター
測定雰囲気の最大量
センサブローブ調 整 機 能
演
算
P C 接
JC-M7601
HP21
一体型
¥80,000
(本体価格)
Hygromer M-1-R
Pt100Ω 1/3 class B
ー
JC-M7602
HP22
センサ分離型/センサブローブ
¥42,000
(本体価格)
センサブローブによる
センサブローブによる
100mまで(5m以上は信号ブースターケーブル)
結露なきこと
<1%rh/年>使用条件により特性変化の度合いは異なります。
<3秒>使用条件により特性変化の度合いは異なります。
0∼100%
0∼100%
センサプローブによる
ー10℃∼+60℃
結露なきこと
ー10℃∼+60℃
バックライト付 LCD
9V アルカリ電池006Pで約90時間
(バックライト OFF時)
センサプローブ
ポリエチレンフィルター
センサプローブ
20m/秒
湿度:マルチポイント調整
温度:2ポイント調整
湿度:ハイグロマINー1,ACー1
露点/霜点
各種水分パラメーター
値
続 オプションのアクセサリーケーブルを使用。専用ソフトウェアHW4で測定値の表示
グラフ表示・保存データの読込•各種機能の設定が可能
証 明 対 応
FDA-CFR21 Part11 対応/GAMP対応
ハ ウ ジ ン グ
ABS樹脂
本 体 寸 法・重 量
H268×W72×D30mm・約210g
認 証 規 格
CEマーキング、2007/108/EG
保 護 等 級
IP40
温度、湿度、露点、湿球温度計測機能
JC-M7610
¥42,000
標準型プローブ
HC2−S
標準価格
(本体価格)
精
度【湿度】
@23℃±0.8rh 【温度】
@23℃±0.1℃
応答速度(t63)<10秒
測 定 温 度 範 囲 ー40℃∼+100℃
JC-M7611
¥85,000
高温域型プローブ
HC2-IC102
標準価格
(本体価格)
精
度【湿度】
@23℃±0.8rh 【温度】
@23℃±0.1℃
応答速度(t63)<10秒
測 定 温 度 範 囲 ー100℃∼+200℃
φ15×100mm、
ケーブル2m
JC-M7612∼M7613
小型プローブ HC2ーC04
¥158,000
標準価格
(本体価格)
小型プローブ HC2ーC05 標準価格¥100,000
クリップ付
(本体価格)
精
度【湿度】
@23℃±0.8rh 【温度】
@23℃±0.1℃
応答速度(t63)<10秒
測 定 温 度 範 囲 HC2-C04(4mmφ) −40℃∼+100℃
HC2-C05(5mmφ)
ケーブル2m
JC-M7614∼M7615
¥129,000
高温域型プローブ
HC2-HK25 クリップ付
標準価格
高温域型プローブ
HC2-HK40 クリップ付
標準価格
(本体価格)
¥131,000
(本体価格)
@23℃±0.8rh 【温度】
@23℃±0.1℃
精
度【湿度】
応答速度(t63)<10秒
測 定 温 度 範 囲 HK25 ー100℃∼+150℃
HK40 ー100℃∼+200℃
多機能温湿度変換器
145
φ15
■本体仕様
ハイグロフレックス1
HTS11D
129
測 定 範 囲 ー50∼200℃(センサによる)、
0∼100%rh
精度(at23℃)±3℃ ±1.5%rh
(結露なきこと)
ハイグロフレックス1W 本 体 動 作 環 境 ー30∼+60℃ 0∼99%rh(結露なきこと)
JC-M7630
表 示 機 能 LCD 12文字×1行 数字表示×2行
ハイグロフレックス1 標準価格¥158,000 表 示 分 解 能 0.1℃ 0.1% 0.01(演算値)
(本体価格)
HTS11D
演 算 表 示 温度(℃)、湿度(%)、露点(℃)湿球温度(℃)、
・電源:12∼35V DC電源/24V エンタルピ
(J/g)、絶対温度(g/m3)、混合比(g/kg)
AC電源/表示と入力キー付
セ
ン
サ 温度:Pt100 1/3DIN
JC-M7640
湿度:ハイグロマIN-1
本体寸法・重量 H150×W207×D59mm・約310g・ABS樹脂
標準価格¥49,000
標準型センサ
(本体価格) アナログ出力負荷 電流:0∼20mA、4∼20mA<500Ω
ハイグロフレックス 1W
電圧:0∼1、
0∼5、
0∼10V>1Ω
・大気測定用 ー40∼80℃
電
源 12∼35VDC/24VAC(140mA)、または90∼250VAC3.5VA
・ハイグロマIN-1、
スチールメッシュフィルタ付
Moisture Meter
水分計
加熱乾燥式水分計。新しい水分率計測の提案。ご用途に合わせて水分表示、0.001%から0.1%まで。
デジタル計測器
・質量センサーシステム
・高速、均一な加熱
・測定データを簡単に取り込み
(WinCT-Moisture)
・加熱温度の校正
・水分率の精度確認用サンプル付属
・標準、急速、
自動終了、
タイマーマニュアルモード
・加熱温度判定機能
JC-M2568
JC-M2565
JC-M2566
No.
モデル
MS-70
MX-50
MF-50
標準価格
(税込み価格)
¥298,000
(本体価格)
¥198,000
(本体価格)
¥168,000
(本体価格)
秤量
51g
71g
試料質量5g以上
0.02%
0.05%
0.01%
測定精度
水分率
試料質量1g以上
再現性(標準偏差)
0.1%
0.2%
0.05%
質量表示
0.001g
0.002g
0.005g
最小表示
水分率(選択可能) 0.001%
0.01%
(0.1%)
0.05%
(0.1%1%)
(0.01%,0.1%)
質量表示
0.001g
0.002g
0.0001g
50∼200℃
(1℃ステップ)
30∼200℃
(1℃ステップ)
温度設定範囲
水分率%、固形分%、比率%、質量表示
測定単位
通信用ソフト
(CD-ROM)
WinCT-Moisture標準付属
WinCT標準付属
測定終了条件の記憶
20セット
10セット
データメモリー機能
100データ
50データ
加熱方式
ハロゲンランプ
(直管式、最大過熱能力400W)
試料皿
φ85mm 計量皿材質:A1050
(アルミ)
外形寸法/自重
215
(W)
×320
(D)
×173
(H)
mm/約6kg
4981046601184
4981046600184
4981046600125
JANコード
JC-M2567
ML-50
¥128,000
(本体価格)
0.1%
0.5%
0.005g
0.1%
(1%)
0.005g
ー
5セット
30データ
4981046601191
AX-MX-30
AX-MX-31
AX-MX-32-1
AX-MX-32-2
AX-MX-33
AX-MX-34-120V
AX-MX-35
AX-MX-36
AX-MX-37
AX-MX-38
AX-MX-39
AX-MX-40
AX-MX-41
AX-MX-42
AX-MX-43
AX-USB-25P
AD-8121B
AD-1683
AD-1684
AD-1687
AD-1688
AD-1689
AD-8527
ディスポーザブル アルミ皿
(100枚)
試料皿
(φ85mm、
100枚)
ガラス繊維シート
(液体測定用φ70mm、
濾紙、
100枚)
ガラス繊維シート
(液体測定用φ78mm、
ガラスペーパー、
100枚)
テストサンプル
(酒石酸ナトリウム、
30g×12個)
ハロゲンランプ
(100から120V)
試料皿取手
(2個)
ピンセット
(2個)
スプーン
(2個)
表示部保護カバー
(5枚)
本体カバー
RS-232Cケーブル
(2m、
25P-9P)
校正用分銅
(20g、
OIML F1級精度)
WinCT-Moisture
(データ処理ソフトウェア)
温度キャリブレータ
(校正証明書付き、
MS-70及びMX-50に使用可能
USBコンバータ・プリンタ
(統計・演算機能付き)
コンパクト・プリンタ
(統計・演算機能付き)
除電器
(イオナイザー)
静電気測定器
環境ロガー
計量データロガー
分銅操作専用ピンセット
(1∼500gの分銅に対応)
クイックUSBアダプタ
¥4,000 (本体価格)
¥8,000 (本体価格)
¥5,000 (本体価格)
水分計
■その他
¥3,000 (本体価格)
¥6,000 (本体価格)
¥5,000 (本体価格)
¥2,000 (本体価格)
¥1,000 (本体価格)
¥1,300 (本体価格)
¥3,500 (本体価格)
¥1,000 (本体価格)
¥5,000 (本体価格)
¥6,000 (本体価格)
¥20,000 (本体価格)
¥40,000 (本体価格)
¥10,000 (本体価格)
¥65,000 (本体価格)
¥54,000 (本体価格)
¥83,000 (本体価格)
¥40,000 (本体価格)
¥18,000 (本体価格)
¥2,000 (本体価格)
¥16,000 (本体価格)
130
Air Leak Detector
非接触エアーリークテスター
デジタル計測器
空気の漏れを目(ディスプレイ)で発見! 音で発見! 省エネに活躍!
圧縮エアの配管やエアタンクから空気が漏れると、そこで超音波が発生します。超音波ディテクターLD300は、数メートル離れた
場所からでも、その発生源を特定することができます。LD300は、周波数の強弱をディスプレイ上の色別バーゾーンで表示し、さら
にこれらの聞き取れない音を可聴周波数に変換し、付属のノイズカット・ヘッドホンで簡単に聞き取ることができます。超音波リー
クディテクターは、圧力のかかった状態以外でも、小さな穴から発生する音も検知することが出来ます。
JC-M7590
リークディテクター LD300
ディスプレイを見ながらリーク箇所を特定
¥380,000
標準価格
(本体価格)
■仕様
検 出 範 囲
デ ィス プ レ イ
電
源
動 作 時 間
充 電 時 間
動 作 環 境
重
量
オートパワーオフ
レーザーポインタ
40kHz±2kHz
3色LCD 10レベル表示
NiMH 充電式バッテリー
約6時間
1.5時間
0∼40℃ 85%RH以下
220g(本体センサー部接続時)
10分
標準装備
検出可能距離とリーク径データ
配管内空気圧
(リーク圧)
0.05Mpa
0.5Mpa
リーク径
検出可能距離
0.1mm 0.2mm 0.5mm
2m
8m
2m
14m
10m
18m
非接触でリークを簡単検知
非接触エアーリークテスター
ガスが配管からリークする際に、配管との摩擦で
40kHz帯の超音波が発生します。
LD300は同周波数帯の超音波を検知し、非接触でエア
リークを発見することが可能です。
また、40kHz帯のみ検出を行いますので工場稼動中機
器の騒音がある環境でも効率的にリークを発見するこ
とができます。
(エアパージや機器から排気のある場所を除く)
ヘッドホンから聞こえる音の変化でリーク箇所を特定
コンパクト設計で狭所検査に最適
コンパクトな本体設計も特徴ですが、LD300はセンサ
ー部を取り外して検知が可能です。
以下の環境でのリーク検知に便利です。
・入り組んだ配管のチェック
・装置内(BOX内)のリークチェック
・スチームトラップのチェック
また、付属のヘッドホンを着用して音の変化でリーク
箇所を特定することが可能です。
JC-M7591
超音波トーン ジェネレーター
¥65,300
標準価格
密閉度検査にも応用可能
(本体価格)
オプションの超音波トーンジェネレーターを利用した
簡易密閉度検査(シール検査)にもご利用いただけます。
水没試験よりも手軽にシール検査が可能です。
※検出可能なリークサイズは、環境・形状により異な
ります。詳しくは弊社までご相談ください。
LD300 セット内容
型番
① CS 0506
② CS 0605
③ CS 0554
④ CS 0530
⑤ CS 0553
⑥ CS 0554
⑦ CS 0554
0102
0001
0102
0101
0101
0001
0101
①
②
LD300本体
センサユニット
ノイズカット・ヘッドホン
フォーカスチューブ&チップ
接続ケーブル
AC電源(100V)
アタッシュケース
④
⑤
③
⑥
131
⑦
温度センサ
温度センサー
熱電対温度センサー / 測温低抗体センサー / 被覆熱電対
132
Thermocouple & Sensor
熱電対温度センサ各種
一般型温度測定用(気体、液体、粘性体)
JC-M2211
T-101
測 定 範 囲
保
護
管
補 償 導 線
一般型温度測定用(気体、液体、粘性体)
温度センサ
JC-M2212
T-102
測 定 範 囲
保
護
管
補 償 導 線
一般型温度測定用(気体、液体、粘性体)
JC-M2213
T-103
測 定 範 囲
保
護
管
補 償 導 線
標準価格¥9,000
(本体価格)
max.600℃
1.0φ×150mm sus316
1m
表面温度測定用(鉄板、金型、パイプ) 標準価格¥12,000
(本体価格)
JC-M2221
T-110
max.500℃
1m
測 定 範 囲
保
護
管
補 償 導 線
マグネット付表面温度計
JC-M2224 測 定 範 囲
T-146-F
T-146-N 保 護 管
補 償 導 線
標準価格¥8,000
(本体価格)
max.600℃
1.6φ×150mm sus316
1m
標準価格¥9,000
(本体価格)
max.700℃
3.2φ×150mm sus316
1m
補 償 導 線
熱電対温度センサ各種
中心温度測定用(厨房用)先トンガリ
JC-M2215
T-105
測 定 範 囲
保
護
管
補 償 導 線
中心温度測定用(食品内部)先トンガリ
JC-M2216
T-106
測 定 範 囲
保
護
管
補 償 導 線
1m
標準価格¥11,000
(本体価格)
max.500℃
1.6φ×50+3.2φ×100mm sus316
1m
標準価格¥10,000
(本体価格)
max.500℃
2.3φ×150mm sus316
1m
1m
補 償 導 線
表面温度測定用(鉄板、金型、フラット面) 標準価格¥10,000
(本体価格)
JC-M2225 測 定 範 囲 max.800℃
保
護
管 2.8φ×150mm sus316接触面φ
T-114
1m
補 償 導 線
表面温度測定用(ベルクロ式)
JC-M4180
80PK-11
標準価格¥7,600
(本体価格)
測 定 範 囲 +30∼105℃
セ ン サ 部 φ38mm∼φ140mm
補 償 導 線 97cm(ベルクロ部:
49.5cm)
表面温度測定用(クランプ式)標準価格¥28,200
(本体価格)
標準価格¥10,000
極細特殊温度測定用
JC-M2227
T-119
(本体価格)
測 定 範 囲 max.500℃
セ ン サ 部 1.0φ×1000mm
インコネル600
補 償 導 線 1m
標準価格¥5,000
測 定 範 囲 −29∼149℃
セ ン サ 部 φ6mm∼φ35mm
補 償 導 線 1.2m
テフロンモールド
JC-M2240
T-140
測 定 範 囲
保
護
管
補 償 導 線
アスファルト温度測定用
JC-M2220
T-118
測 定 範 囲
保
護
管
補 償 導 線
max.200℃
3.2φ×150mmフッソ 樹脂コーティング
1m
max.200℃
2.3φ×150mm sus316
1m シリコン
被覆型温度測定用
標準価格¥3,400
JC-M2225
JC-M2228
T-120
max.100℃
1m ビニール
(本体価格)
測 定 範 囲
補 償 導 線
JC-M4182
80PK-10
表面貼り付け用
JC-M2236 測 定 範
保
護
T-142
標準価格¥3,500
(本体価格)
JC-M2229
T-121
表面温度測定用(クランプ式)標準価格¥38,000
(本体価格)
測 定 範 囲 max.200℃
補 償 導 線 1m ガラスウール
標準価格¥3,600
被覆型温度測定用
(本体価格)
JC-M2230
T-122
標準価格¥12,000
(本体価格)
囲 max.300℃
管 17×15×7mm
補 償 導 線 1m
測 定 範 囲 max.200℃
補 償 導 線 1m フッ素樹脂被膜
延長リード線(M・Fミニコネクター付)
JC-M2232 T-125
標準価格¥3,100
(本体価格)
補 償 導 線
1m
標準価格¥12,000
(本体価格)
max.200℃
テフロン 2.5φ×500
1m テフロン
標準価格¥12,000
シートカップル
JC-M2237
T-143
標準価格¥10,000
(本体価格)
JC-M2234 T-127
フィルム表面センサ
JC-M2238
T-144
標準価格¥8,000
(本体価格)
標準価格¥3,400
(本体価格)
補 償 導 線
延長リード線(M・Fミニコネクター付)
(本体価格)
max.600℃
3.2φ×150mm sus316
1m
延長リード線(M・Fミニコネクター付)
JC-M2233 T-126
測 定 範 囲 max.400℃
セ ン サ 部 7×35×0.125
補 償 導 線 1m
測 定 範 囲 max.200℃
セ ン サ 部 15×28×0.2
補 償 導 線 1m
133
(本体価格)
測 定 範 囲
保
護
管
補 償 導 線
被覆型温度測定用
フッ素樹脂コーティング(耐薬品性) 標準価格¥26,000
(本体価格)
測 定 範 囲
保
護
管
補 償 導 線
JC-M2231
S-106
JC-M4181
80PK-8
測 定 範 囲 −29∼149℃
セ ン サ 部 φ32mm∼φ64mm
補 償 導 線 1.2m
JC-M2219
T-117
F. max.150℃
N. max.70 ※磁力大
F. 12φ×10H, N. 12φ×7H
2m ビニール
L型表面温度測定用(鉄板、金型、パイプ)標準価格¥16,500
(本体価格)
JC-M2223 測 定 範 囲 max.500℃
保
護
管 6.4φ×200mm sus304
T-112
中心温度測定用
一般型温度測定用(気体、液体、粘性体) 標準価格¥11,000
(本体価格)
JC-M2214 測 定 範 囲 max.900℃
保
護
管 4.8φ×500mm インコネル
T-104
F.標準価格¥5,800(本体価格)
(本体価格)
N.標準価格¥6,800
標準価格¥3,700
(本体価格)
補 償 導 線
SNー350接続コード
JC-M2235 T-130 補
2m
3m
標準価格¥8,000
(本体価格)
償 導 線
0.5m
Insulated Duplex Thermocouple
被覆熱電対(K・E・J・T)
JC-M2241∼2256
ビニール被覆熱電対
心 線:導体(熱電対素線)
心線被覆:絶縁対(耐熱ビニール)
表面被覆:耐熱ビニール
表面被覆寸法
(約)
mm
0.1 ×1P K-G
0.2 ×1P K-G
0.32×1P K-G
0.65×1P K-G
1.0 × 1.5
1.2 × 1.8
2.1 × 3.2
2.6 × 4.0
赤 白 青
赤 白 青
赤 白 青
赤 白 青
JC-M2245
JC-M2246
JC-M2247
JC-M2248
0.1 ×1P E-G
0.2 ×1P E-G
0.32×1P E-G
0.65×1P E-G
0.1
0.2
0.32
0.65
1.0 × 1.5
1.2 × 1.8
2.1 × 3.2
2.6 × 4.0
JC-M2249
JC-M2250
JC-M2251
JC-M2252
0.1 ×1P J-G
0.2 ×1P J-G
0.32×1P J-G
0.65×1P J-G
0.1
0.2
0.32
0.65
JC-M2253
JC-M2254
JC-M2255
JC-M2256
0.1 ×1P T-G
0.2 ×1P T-G
0.32×1P T-G
0.65×1P T-G
0.1
0.2
0.32
0.65
記 号
JC-M2241
JC-M2242
JC-M2243
JC-M2244
NO
記 号
JC-M2257
JC-M2258
JC-M2259
JC-M2260
JC-M2261
JC-M2262
JC-M2263
JC-M2264
JC-M2265
JC-M2266
JC-M2267
JC-M2268
JC-M2269
JC-M2270
JC-M2271
JC-M2272
JC-M2273
JC-M2274
JC-M2275
JC-M2276
0.1 ×1P K-H
0.2 ×1P K-H
0.32×1P K-H
0.65×1P K-H
1.0 ×1P K-H
0.1 ×1P E-H
0.2 ×1P E-H
0.32×1P E-H
0.65×1P E-H
1.0 ×1P E-H
0.1 ×1P J-H
0.2 ×1P J-H
0.32×1P J-H
0.65×1P J-H
1.0 ×1P J-H
0.1 ×1P T-H
0.2 ×1P T-H
0.32×1P T-H
0.65×1P T-H
1.0 ×1P T-H
NO
/m
/m
/m
/m
赤 白 紫
赤 白 紫
赤 白 紫
赤 白 紫
¥195
¥195
¥195
¥315
/m
/m
/m
/m
1.0 × 1.5
1.2 × 1.8
2.1 × 3.2
2.6 × 4.0
赤 白 黄
赤 白 黄
赤 白 黄
赤 白 黄
¥195
¥195
¥180
¥290
/m
/m
/m
/m
1.0 × 1.5
1.2 × 1.8
2.1 × 3.2
2.6 × 4.0
赤 白 茶
赤 白 茶
赤 白 茶
赤 白 茶
¥160
¥160
¥120
¥150
/m
/m
/m
/m
心線被覆および表面被覆にガラス繊維をほどこした被覆熱
電対です。耐熱用絶縁材料としてはガラス繊維が最も一般的
です。対水性はなく200℃以上で変色します。
らせん状の線が
入っており、
その色によって熱電対の種類を見分けています。
心 線:導体(熱電対素線)
心線被覆:絶縁対(ガラス繊維二重巻)
表面被覆:ガラス編組
心線径 表面被覆寸法
(約)
mm
mm
0.1
0.2
0.32
0.65
1.0
0.1
0.2
0.32
0.65
1.0
0.1
0.2
0.32
0.65
1.0
0.1
0.2
0.32
0.65
1.0
0.8 ×1.2
0.9 ×1.3
1.4 ×2.3
2.0 ×3.4
2.3 ×4.1
0.8 ×1.2
0.9 ×1.3
1.4 ×2.3
2.0 ×3.4
2.3 ×4.1
0.8 ×1.2
0.9 ×1.3
1.4 ×2.3
2.0 ×3.4
2.3 ×4.1
0.8 ×1.2
0.9 ×1.3
1.4 ×2.3
2.0 ×3.4
2.3 ×4.1
JC-M2277∼2284 標準タイプ
番号
NO
ふっ素樹脂被覆熱電対
心線被覆および表面被覆にFEP
(ふっ素樹脂)
をほどこした
被覆熱電対です。耐油耐水性、耐熱性、耐薬品性にすぐれ、
−200℃∼+200℃の幅広い環境で使用できます。
心 線:導体(熱電対素線)
心線被覆:絶縁対(FEP)
表面被覆:FEP
記 号
(消費税は含まれて
おりません)
心線径 表面被覆寸法
mm
mm
(約)
(販売単位は100mです)
標準価格
色
心線被覆
−
+
表被
赤 白 青
赤 白 青
赤 白 青
赤 白 青
赤 白 青
赤 白 紫
赤 白 紫
赤 白 紫
赤 白 紫
赤 白 紫
赤 白 黄
赤 白 黄
赤 白 黄
赤 白 黄
赤 白 黄
赤 白 茶
赤 白 茶
赤 白 茶
赤 白 茶
赤 白 茶
(消費税は含まれて
おりません)
¥260
¥260
¥290
¥410
¥740
¥260
¥260
¥260
¥360
¥630
/m
/m
/m
/m
/m
/m
/m
/m
/m
/m
¥260
¥260
¥250
¥320
¥520
¥220
¥220
¥220
¥260
¥380
/m
/m
/m
/m
/m
/m
/m
/m
/m
/m
(販売単位は100mです)
標準価格
色
心線被覆
−
+
表被
(消費税は含まれて
おりません)
JC-M2277 0.32×1P K-SL 0.32 1.2 ×1.7
JC-M2278 0.65×1P K-SL 0.65 1.5 ×2.4
赤 白 青
赤 白 青
JC-M2279 0.32×1P E-SL 0.32 1.2 ×1.7
JC-M2280 0.65×1P E-SL 0.65 1.5 ×2.4
赤 白 紫
赤 白 紫
¥260 /m
¥360 /m
JC-M2281 0.32×1P J-SL 0.32 1.2 ×1.7
JC-M2282 0.65×1P J-SL 0.65 1.5 ×2.4
赤 白 黄
赤 白 黄
¥250 /m
¥320 /m
JC-M2283 0.32×1P T-SL 0.32 1.2 ×1.7
JC-M2284 0.65×1P T-SL 0.65 1.5 ×2.4
赤 白 茶
赤 白 茶
¥220 /m
¥260 /m
JC-M2285∼2300
心線径 表面被覆寸法
mm
mm
(約)
¥290 /m
¥410 /m
(販売単位は100mです)
標準価格
色
番号
記 号
JC-M2285
JC-M2286
JC-M2287
JC-M2288
0.1 ×1P K-6F
0.2 ×1P K-6F
0.32×1P K-6F
0.65×1P K-6F
0.1
0.2
0.32
0.65
0.8 ×1.2
0.9 ×1.4
1.0 ×1.6
1.5 ×2.5
赤 白 青
赤 白 青
赤 白 青
赤 白 青
JC-M2289
JC-M2290
JC-M2291
JC-M2292
0.1 ×1P E-6F
0.2 ×1P E-6F
0.32×1P E-6F
0.65×1P E-6F
0.1
0.2
0.32
0.65
0.8 ×1.2
0.9 ×1.4
1.0 ×1.6
1.5 ×2.5
JC-M2293
JC-M2294
JC-M2295
JC-M2296
0.1 ×1P J-6F
0.2 ×1P J-6F
0.32×1P J-6F
0.65×1P J-6F
0.1
0.2
0.32
0.65
JC-M2297
JC-M2298
JC-M2299
JC-M2300
0.1 ×1P T-6F
0.2 ×1P T-6F
0.32×1P T-6F
0.65×1P T-6F
0.1
0.2
0.32
0.65
NO
被覆熱電対︵K・E・J・T︶
番号
表被
¥195
¥195
¥210
¥340
JC-M2257∼2276 標準タイプ
ガラス被覆熱電対
心線被覆
−
+
温度センサ
心線被覆および表面被覆に耐熱ビニールをほどこした被覆
熱電対です。絶縁材料としてはビニールが最も一般的です。耐
熱温度は90℃までで柔軟でかつ電気的にも耐水性にもすぐ
れています。
(販売単位は100mです)
標準価格
色
心線径
mm
0.1
0.2
0.32
0.65
番号
心線被覆
−
+
外被
(消費税は含まれて
おりません)
¥430
¥430
¥430
¥750
/m
/m
/m
/m
赤 白 紫
赤 白 紫
赤 白 紫
赤 白 紫
¥430
¥430
¥430
¥750
/m
/m
/m
/m
0.8 ×1.2
0.9 ×1.4
1.0 ×1.6
1.5 ×2.5
赤 白 黄
赤 白 黄
赤 白 黄
赤 白 黄
¥430
¥430
¥430
¥750
/m
/m
/m
/m
0.8 ×1.2
0.9 ×1.4
1.0 ×1.6
1.5 ×2.5
赤 白 茶
赤 白 茶
赤 白 茶
赤 白 茶
¥750
¥750
¥360
¥650
/m
/m
/m
/m
134
温度センサー(熱電対・測温抵抗体)
Thermocouple & Sensor
種類及び特性表
●JIS C1602-1995による
クラス
2
3
測定温度
600℃以上
1700℃未満
許容差
±4℃又は
測定温度の±0.5%
1600
1
2
0℃以上
1600℃未満
±1.5℃又は
測定温度の±0.25%
1000
900
850
750
650
1200
1100
1050
950
850
1
3.2
Ni・Cr-Cu・Ni
2.3
1.6
以上を主とした合金
1.0
0.65
700
600
550
500
450
800
750
650
550
500
1
0℃以上
1000℃未満
0℃以上
1200℃未満
ー200℃以上
0℃未満
0℃以上
800℃未満
0℃以上
800℃未満
ー200℃以上
0℃未満
±2.5℃又は
測定温度の±0.75%
±2.5℃又は
測定温度の±1.5%
±2.5℃又は
測定温度の±0.75%
±2.5℃又は
測定温度の±1.5%
±2.5℃又は
測定温度の±0.4%
±1℃又は
測定温度の±1.5%
J
3.2
Fe-Cu・Ni
2.3
1.6
以上を主とした合金
1.0
0.65
600
550
500
450
400
750
750
650
550
500
1
0℃以上
750℃未満
±1.5℃又は
測定温度の±1.5%
2
0℃以上
750℃未満
±2.5℃又は
測定温度の±0.75%
T
1.6
Cu-Cu・Ni
1.0
0.65
以上を主とした合金
0.32
300
250
200
200
350
300
250
250
0℃以上
350℃未満
0℃以上
350℃未満
ー200℃以上
0℃未満
±0.5℃又は
測定温度の±0.4%
±1℃又は
測定温度の±0.75%
±1℃又は
測定温度の±1.5%
記号
線径mm
温度センサ
B
R
S
N
&
K
E
組 成
常用温度℃
最高使用温度℃
1500
1700
1400
3.2
Ni・Cr-Ni・Al・Mn
2.3
1.6
以上を主とした合金
1.0
0.65
0.5
Pt・Rh
(6%)
ーPt・Rh
(30%)
0.5
PtーPt・Rh
(13%)
0.5
PtーPt・Rh
(10%)
温度センサー︵熱電対・測温抵抗体︶
1. B,
R,
S 貴金属製熱電対で高純度の白金又は
白金ロジウムの合金を組合せたもので耐熱、精
度、及び互換性の点で最もすぐれた熱電対です。
2. K 卑金属系熱電対の代表的なもので精度・
互換性の点で如何なる卑金属系の熱電対素
線にも優るもので今日最も広く工業用とし
て使用されております。
3. E 現用の熱電対の中では最も感度がよく
(K,J)
に比較して約50%及び20%高い熱起
電力を有します。300℃∼800℃程度の温
度測定には最も推奨されます。
4. J 起電力が非常に大きく又、還元雰囲気
中での使用には適しますが酸化雰囲気中で
は鉄測が非常に早く酸化します。起電力が
大、還元雰囲気に強い、安価等の理由によ
りCAについで中温用に多く用いられます。
2
3
2
3
1
2
3
5. T 比較的低温の測定に用いられる熱電対
素線で、弱酸性又は還元雰囲気中での使用
に適した熱電対です。 JC-M2557∼M2566
JC-M2201 NS-1型
JC-M2206 NS-6型
測温抵抗体規格
Standard for resistance
JIS C1997
(Temprature accuracy)thermometer sensors
抵 抗 値
測定温度
RESISTANCE MEASURING
VALUE
TEMPERATUR
JC-M2202 NS-2型
JC-M2207 NS-7型
100Ω
JC-M2203 NS-3型
JC-M2204 NS-4型
JC-M2208 NS-8型
JC-M2209 NS-9型
許 容 差 (℃)
TOLERANCE
A 級
A GRAE
B 級
B GRADE
ー200
±0.55
±1.3
ー100
±0.35
±0.8
0
±0.15
±0.3
100
±0.35
±0.8
200
±1.55
±1.3
300
±0.75
±1.8
400
±0.95
±2.3
500
±1.15
±2.8
600
±1.35
±3.3
650
±1.45
±3.6
絶縁抵抗と耐電圧
(Insulation resistance and voltage resistivily)
使用温度範囲の区分
試験温度
絶縁抵抗
試験電圧
ー183
5
500
常温
10
500
100
5
500
常温
10
500
350
1
250
常温
10
500
(1)
600
1
250
(℃)
(MQ)
(V)
RANGE OF
WORKING
EXAMIED
INSULATION EXAMINED
TEMPERATURE TEMPERATURE RESISTANCE VOLTAGE
JC-M2205 NS-5型
JC-M2210 NS-10型
低温用
中温用
高温用
注(1)JPt100は500℃とする
135
Enhancement Software fo Vantage Pro
熱電対用データロガー MCR-4TC
1台で4チャンネルの温度測定・記録ができるデータロガーです。単3アルカリ電池2本で駆動し、K,
J,
T,S,Rの熱電対センサに対応しています。4台まで連結でき、最大16チャンネルの同期記録が可能で
す。記録データはUSBによるパソコンとの直接通信のほか、本体に挿し込まれたSDカードにデータを転
送してパソコンに移すことができます。また、レコーダ本体の液晶画面でもグラフ表示、閲覧が可能です。
JC-M3695
マルチチャンネル
熱電対データロガー 4ch MCR-4TC
熱電対用データロガー
・4台まで連結し16chで同期記録可能
・SDカードは1台に1枚必要。
・「T&D グラフ」
にて16チャンネル同時表示。
・ 単3アルカリ電池2本で駆動
・ 多種の熱電対に対応
(K,
J, T,S,Rタイプ)
・ −270℃∼1760℃の広範囲測定
・ 大容量の内蔵メモリとSDカード自動保存機能により長時間の記録が可能
・ 電圧データロガーMCR-4Vと連結し同期記録可能
(最大4台まで)
・ 各チャンネルを絶縁
¥37,000
標準価格
(本体価格)
MCR-4TC仕様
測定範囲
入力インピーダンス
精度(*1)
測定分解能
記録間隔
データ記録容量
記録モード
同期記録
液晶表示
通信インターフェース
外部メモリ
温度 4ch
熱電対 K, J, T, S, R タイプ
Kタイプ : −270.0∼1370.0℃
Jタイプ : −210.0∼1200.0℃
Tタイプ : −270.0∼400.0℃
Sタイプ : −50.0∼1760.0℃
Rタイプ : −50.0∼1760.0℃
約 1 MΩ
熱電対測定精度
K, J, T タイプ: ±(0.5 ℃ + 読み値の0.3 %)
[−100 ℃
以上において]
S, R タイプ : ±(1.5 ℃ + 読み値の0.3 %)
[100 ℃ 以
上において]
(センサの誤差含まず)
冷接点補償精度
±0.5℃[本体環境温度 10∼40℃において]
±0.8℃[上記以外の本体環境温度において]
0.1 ℃
100, 200, 500 ミリ秒
1, 2, 5, 10, 15, 20, 30 秒
1, 2, 5, 10, 15, 20, 30, 60 分
1 ch記録時 : フルデータ最大 960,000 個/ch
2 ch記録時 : フルデータ最大 480,000 個/ch
3 ch記録時 : フルデータ最大 320,000 個/ch
4 ch記録時 : フルデータ最大 240,000 個/ch
エンドレス(本体内蔵メモリの空き容量がなくなると、記録
中のデータの先頭から上書きして記録を継続)
ワンタイム(本体内蔵メモリの空き容量がなくなると記
録を停止)
最大4台16chまで同期記録が可能(MCR-4V の連結も可
能(*3)
)
測定値、トレンドグラフ、電池残量、その他(日本語/英
語 切替可)
USB通信
SDメモリカード、SDHCメモリカード使用可能(*4)
電源
単3アルカリ電池×2(ニッケル水素電池も使用可能)、
USB電源(5V250mA)
4ch使用時(単3アルカリ電池)
記録方式
記録間隔
電池寿命(*5)
瞬時値
平均値
0.1 秒 約 5 日 約 5 日
0.5 秒 約 7 日 約 7 日
1秒 約21日 約 7 日
5秒以上 約60日 約21日
(1ch使用時は4ch使用時の1.4倍の長さになります。)
入力端子
絶縁
本体寸法
質量
本体動作環境
付属品
スクリューレス端子台
<適合電線>
単線 : φ0.32mm ∼φ0.65mm(AWG28∼AWG22)
撚線 : 0.08mm2∼0.32mm2(AWG 28 ∼ AWG 22)、素線径
φ0.12mm以上
ムキしろ : 9∼10mm
CH1, CH2, CH3, CH4, USB間は絶縁(電池端子、CH1∼
CH4入力端子間は非絶縁)
印加可能電圧 : ±50V
絶縁抵抗 : 50MΩ以上(DC±250V)
H120mm×W75mm×D32mm
約190 g(電池含む)
温度: 0 ∼ 50 ℃ 湿度: 90 %RH 以下(結露しないこと)
単3アルカリ電池×2、USB通信ケーブル(US-15C)、ソフ
トウェア(CD-ROM)、カードスロットカバー、取扱説明書
熱電対用データロガー MCRー4TC
測定チャンネル
対応センサ
※1 : 強力なノイズフィルター機能を持っていますが、大きなノイズがあると測定値が変動することがあ
ります。記録間隔が200ミリ秒以下の場合はノイズフィルター機能の働きが弱くなるため、
ノイ
ズの影響を受けやすくなり、測定値の変動が大きくなることがあります。
※2 : 1回の記録がフルデータに満たない場合、最大30回まで記録できます。
※3 : 連結する機器の記録間隔や測定間隔などの仕様により、同期記録が開始できない場合があ
ります。
※4 : メモリーカードは記録データを本体からパソコンに映す際に使用します。
メモリカードに直接記
録データを書き込むことはできません。
※5 : 電池寿命は周辺温度、記録間隔、測定チャンネル数、
メモリカードへの保存回数などにより異
なります。本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するも
のではありません。
※6 : インストール時、Administrator
(パソコンの管理者)
の権限が必要になります。
※7 : Windows 8 をご利用の場合、弊社ソフトウェアは
[デスクトップ]
画面での動作のみサポート
対象となります。
上記仕様は予告なく変更することがあります。
136
Thermocouple Recorder
表面用データロガー(熱電対K・非接触温度計)
熱電対・Pt100Ω
(測温抵抗体)専用のデータロガーです。既存のセンサーを使用してその場で即記録! ※表面温度センサーは別途お見積りいたします。
TR-55i-TC
JC-M3600
熱電対用データロガー
TR-55i-TC
¥21,000
標準価格
(本体価格)
JC-M3604
サーモレコーダー
Pt100用データロガー
TR-55i-Pt
TR-50U2
機
種
測定チャンネル数
セ
ン
サ
温 度 範 囲
測定精度 (熱電対)
¥19,000
標準価格
(本体価格)
コミュニケーションセット
おんどとり
JC-M2032
■仕様
(冷接点補償)
TR-55i-Pt
¥15,000
(本体価格)
使用例
表面用データロガー︵熱電対K・非接触温度計︶
詳しくは
Page133
を参照く
ださい。
測定表示分解能
記 憶 容 量
記 録 間 隔
記 録 モ ード
電
源
電 池 寿 命
本体防水性能
本 体 寸 法
本 体 質 量
本体動作環境
付
属
品
TR-55i-TC
TR-55i-Pt
1チャンネル
(温度)
1チャンネル
(温度)
熱電対:K, J, T, S
Pt100,Pt1000
(3線式)
-199∼1700℃
'-199∼600℃
[K,J,Tタイプ]
±
(0.3℃+読み値の0.3%)
±
(0.3℃+読み値の0.3%)
[10∼40℃]
[Sタイプ]
±
(0.5℃+読み値の0.3%)
±
(1℃+読み値の0.3%)
[-40∼10℃/40∼80℃]
±0.3℃
[10∼40℃]
±0.3℃
[-40∼10℃]
±0.5℃
[40∼80℃]
K, J, T:0.1℃
0.1℃
16000×1チャンネル
1・2・5・10・15・20・30秒・1・2・5・10・15・20・30・60分
エンドレスモード
(記録容量がいっぱいになると上書き)
ワンタイムモード
(記録容量がいっぱいになると停止する)
リチウム電池
(LS14250)
x1
(CR2 使用可能)
約14ケ月
約24ケ月
IP64
(防まつ型/生活防水型)
H62×W47×D19mm(突起物除く)
約55g
(リチウム電池1本を含む)
温度:-40∼80℃
入力モジュール
(TCM-3010)
入力モジュール
(PTM-3010)
リチウム電池、
ストラップ、取扱説明書(保証書付)
一式
超小型・軽量(6g)
データロガー。 K 熱電対あるいは K 熱電対出力であれば、表面温度、回転体の温度、移動体温度を
測定・記録できます。
本体
JC-M6900
熱電対温度レコーダ
TCSHTDL
¥74,000
標準価格
(本体価格)
■仕様
温度1ch
K熱電対
-10℃∼200℃
0.01℃
±0.5℃
内臓メモリー フラッシュメモリー 64Kバイト
32000データ
(2秒間隔で17時間)
測 定 間 隔 2秒∼240秒 または 1分∼240分
ダ ウ ン ロ ード USB 専用ケーブル
内 臓 時 計 水晶時計 年/月/日/時/分/秒 記録開始時間
使 用 環 境
内 臓 電 池 リチウムボタン電池 CR-1225 電池交換可能
電 池 寿 命
(W)
×25
(L)
×4
(D)
mm 6g
寸 法 ・ 重 量 13
測
セ
測
測
測
記
定 項
ン サ
定 範
定分解
定 精
憶 容
目
ー
囲
能
度
量
※測定範囲は構成する電子デバイスの使用温度範囲です。電池等
使用温度範囲をオーバーするl部品もあり、お客様の責任でご使用
下さい。
<測定方法>
内部での測定方法は高精度5ppm/温度の電圧リファレンスで18ビットA/D でデジタル変換し、下記の近似式でリニアライズ補正を行っています。
温度=0.77633+24.995196VIN-0.0347332VIN×VIN(0℃∼600℃)
冷接点温度はモジュール内のSHT11の環境温度を使っています。
この値により計測値が変化しますのでご注意下さい。
標準の熱電対はK型ですが、他の場合はご相談下さい。
■仕様
JC-M2120
137
¥34,000
小型・ネジ込型CIA
標準価格
小型・ネジ込型CIB
標準価格
非接触表面温度センサ
構成例
(本体価格)
¥34,000
(本体価格)
機 種 モ デ ル 1A/2A/3A 0∼350℃
読値の±2%or±3℃の
測 定 精 度
いずれか大きい値
A レ ン ジ 115∼225℃
B レ ン ジ 30∼100℃
光 学 分 解 能 5:1
応 答 速 度 450msec
応 答 波 長 7∼18μm
放
射
率 0.95
出
力 1.熱電対J、2.K、3.電圧10mV/℃
電
源 12∼24VDC±10%
ダウンロードケーブル
ブロックダイヤ
ソフトウェア
0
1
2
3
中性
4
5
6
7
アルカリ性
8
9
10 11 12 13 14
デジタル計測器
酸性
pH
デジタル計測器
デジタル塩分計、
ナトリウム計 / デジタル糖分計 / 軟水、硬水測定器
食肉pH計 / 水質環境測定器 / デジタルパックテスト
工業用水質環境測定器
138
Instruments for Nutrition Concentration
塩分計・糖分計
デジタル塩分・ナトリウム計
高血圧や循環器障害などで、塩分摂取の制限が必要な方はもち
ろん、健康な方でも塩分の取り過ぎは体によくないといわれています。
従って毎日、毎食どのくらい摂取しているのかを正確に測ることや、塩
分摂取量とほぼ同じといわれる尿中の塩分排泄量を正確に測ること
が大切です。
デジタル計測器
みそ汁、
スープ類、軟
体固形物などの水に溶
けている塩分濃度
(%)
の測 定 。尿 中の塩 分
濃度(%)
の測定。ただ
し、塩分濃度の高いも
の、水分の少ないもの、
硬いもの、測定物にセ
ンサーが密着しないも
の、
などは、
5∼10倍の
水・湯で希釈して水溶
液中の塩分濃度(%)
を測定して下さい。
設 定 範 囲
分
解
能
測 定 精 度
精度保証温度範囲
測定可能温度
温 度 機 能
塩分計・糖分計
測 定 対 象
電
源
電 池 寿 命
外 径 寸 法
重
量
「減塩時代」
から
「適塩ライフ」
へ“
!健康”
それは私た
ちの大切な財産です。
「健康は食べておいしい
“適塩
生活”
から」毎日を健康に暮らすために
“TS-90”
がお
手伝いします。
固 体 用 には専
用電極が用意さ
れております。
従来の「魚肉均質化、
水で希 釈して分 析 測
定」に比べ簡便。だれ
でも場所を問わずに測
定可能。測定時間が
非常に短く、すぐに塩
分%がデジタル表示。
非破壊的な測定。
全 数 検 査・測 定 済み
製 品の出荷が可 能 。
甘口・辛口等の見当は
ずれを防ぐ。本器はセ
ンサー部を魚肉に差し
込むことにより、魚肉に
浸透している塩分%を
デジタル表示します。
JC-M2553
デジタル塩分計 SS31A
家庭における
“みそ汁”
“スープ”
などの調理食品や、学校給食、
病院給食における減塩食指導に最適なものとしました。
さらに病院、
保険所などにおける集団検診や疾病予防指導や、尿中の塩分濃
度測定用としても最適な塩分計です。 ¥12,000
標準価格
(本体価格)
0.0∼10.0%(水に溶けている塩分の、水溶液に対
する比率)但し、5.0%以上は参考値です
0.1
表示値±
(表示値×0.25)
(しょ糖液を測定した場合)
測定液温23℃±5℃
0℃∼70℃
測定範囲 −15℃∼105℃
測定精度 ±1.0℃以内(0∼70℃)
液体、水分を含む軟体固形物
LR1130又はLR54×3個
1日10回測定で約2ヶ月
20(D)
×30(H)
×233(W)mm
50g(電池含む)
JC-M2938
JC-M2560
ポケット塩分計 PAL-ES1 オープン価格
ハンディ食品ナトリウム計 TS-999i
(本体価格)
0.01∼10(W/V%)温度0∼60%
①1.0、10.0 Na%分解能0.1
②0.10、1.0 Na%分解能0.01
③0.01、0.100 Na%分解能0.001
温度 0.1℃
再 現 性( 本 体 ) 最小表示桁±1digit
液 晶 表 示 %、℃、電極診断および各種メッセージ
温 度 保 証 0∼60℃
周 囲 温 度 0∼50℃
×1個
電
源 乾電池(006P)
×34(H)
×88(W)mm
外 形 寸 法 185(D)
重
量 310g(電池含む)
測 定 範 囲 塩分0.0∼10.0%
(自動温度補正)
-ひらき・塩蔵品 専用目盛分
解
能 Brix.0.1%
測 定 時 間 約3秒
オ プ シ ョ ン ・基準合わせ食塩水25%
(50ml)
¥7,000
(消費税別)
消 耗 品・部 品 ・交換用電極棒 ¥24,500
(消費税別)
測 定 時 間 約3秒
電
源 単3アルカリ電池×2本
防水保護等級 JIS-C0920 5級防噴流形
IEC規格529 IP65
寸 法 ・ 重 量 55
(W)
×31
(D)
×109
(H)
mm,100g
測 定 範 囲
分
解
能
標準液
デジタル糖分計
Pen-1stは
「挿す」
「浸す」
「当てる」3つの測定が可能です。
ようかん・
ジャム・はちみつ・つゆなどには
「浸して」、
まな板やお皿にたらしたサンプ
ルには
「当てて」、
ご利用用途に合った測定方法でお使い下さい。
Pen糖度・濃度計
Pen-1st
JC-M2940
Pen糖度・濃度計
Pen-1st
測 定 範 囲
分
解
能
測 定 精 度
温度補正範囲
液浸可能温度
使 用 環 境
測 定 時 間
電
源
電 源 寿 命
防水保護等級
JC-M2550
設
精
温
測
保
電
電
外
重
定
度
度
定
存
範
保
範
精
温
池
経
寿
寸
囲
証
囲
度
度
源
命
法
量
(本体価格)
Pen-J
¥36,000
標準価格
(本体価格)
器
種 Pen-1st
測 定 モ ード 通常モード
(1回毎の測定)
寸 法・重 量
簡易型デジタル糖分計 SS-36B
JC-M2941
¥22,500 Pen糖度・濃度計
標準価格
■仕様
Pen糖度・濃度計
Pen-J
139
¥160,000
標準価格
¥19,800
標準価格
(本体価格)
2.0∼25.0重量%
周囲温度:20∼25℃
測定液温:20∼25℃
±0.6重量%
(しょ糖液を測定した場合)
0∼60℃
(空気中)
単4電池
(マンガン)
×3本
約500回
(1回約15秒)
24
(D)
×231.5
(H)
×36
(W)
mm
150g
(電池含む)
Pen-J
①通常モード
(1回毎の測定)
②通常モード
(測定・表示を繰り返す)
Brix.0.0∼85%
(自動温度補正)
Brix.0.1%
Brix.±0.5%
10∼60℃
10∼60℃
10∼40℃
約2秒
単4アルカリ電池×1本
約8,000回測定
(アルカリ電池使用時)
JIS-C0920 5級防噴流形
IEC規格529 IP65
160
(W)
×38
(D)
×18
(H)
mm,70g
本機はデジタル表示の糖分計です。見やすく、測定も簡単です。
「0」校正保持機能を
追加し、糖分濃度
(%)
、摂取量
(Kcal)
、重量
(%)
が表示されます。
ご家庭に、病院に、
食品工場の生産過程の検査用にも利用されています。
Water Quality Measurement
水質環境測定器 軟水・硬水 pH計・残留塩素計
JC-M5300
食肉用pH計
HI 99163
¥76,000
標準価格
(本体価格)
NEW
■仕様
測
分
測
使
校
電
寸
付
付
囲 0.00∼14.00pH/ー5.0∼105.0℃
能 pH:0.01 ℃:0.1
(60℃まで)
定 精 度 ±0.02pH/±0.5℃
±1℃
(60℃以上)
用 環 境 0∼50℃
正 自動で1点または2点校正
源 単三電池×3個
法 ・ 重 量 150×80×36、210g
(ステンレス刃FC 099も付属)
属 電 源 FC232D
(pH4.01、pH7.01)
1回分
属
品 標準液
電極洗浄液、樹脂製キャリングケース
定
解
範
類
魚
類
酸
度
5.00
6.16
10.41
15.28
7.90
6.20
ア ルカリ度
HI 7004L pH4.01標準液 500ml/本
HI 7006L pH4.01標準液 500ml/本
HI 7007L pH4.01標準液 500ml/本
HI 7009L pH4.01標準液 500ml/本
HI 70010L pH4.01標準液 500ml/本
JC-M4699
JC-M5301
¥76,000
標準価格
(本体価格)
囲
能
度
境
正
境
源
量
極
量
品
0.00∼14.00pH/0.0∼60.0℃
pH:0.01 ℃:0.1
±0.01pH/±0.1℃
0∼50℃ 95%RH
自動で1点または2点校正
0∼50℃ 95%RH
単四電池×4個
150×80×36、210g
FC232DpH電極
180×83×46、290g
標準液
(pH4.01、pH7.01)
1回分
電極洗浄液、樹脂製キャリングケース
JC-M5302
軟水・硬水測定器
HI 93735
¥44,000
標準価格
(本体価格)
※本器での水分%は、
アタゴ社での実験値
(加熱重量との相関)
に基づくもので、公的
な分析値に基づくものではありません。
簡易測定の目安としてご活用下さい。
水分計算方法
全体100からBrix値を引いたが水分
つ まり「 1 0 0 - B r i x = 水 分 」
NEW
■仕様
測 定 範
検 出 単
精
測 定 方
発
光
使 用 環
電
寸 法 ・ 重
付
属
囲 LR:0∼250mg/L MR:200∼500mg/L HR:400∼750mg/L
:5mg/L(100∼750mg/L)
位 1mg/L(100mg/L以下)
度 ±5mg/L or ±4% ±7mg/L or ±3% ±10mg/L or ±2%
吸収光度法
式
LED
(470nm)
源
0∼50℃ 95%RH
境
9Vアルカリ電池×1本
源
180×83×46、290g
量
測定用ガラスセル 2組
品
JC-M5304
遊離塩素用
ポータブル残留塩素計(防水型)HI 96701
¥57,000
標準価格
(本体価格)
¥15,000
標準価格
(本体価格)
■仕様
測 定 範 囲 Brix0.0∼50.0%
水分%=Brix
(%)
に相当※
最 小 目 盛 Brix0.5%
寸 法 • 重 量 4×4×14cm、250g
JC-M5301
■仕様
測 定 範
分
解
精
使 用 環
校
使 用 環
電
寸 法 ・ 重
付 属 電
寸 法 ・ 重
付
属
ごはん水分チェッカー
Gー50
NEW
軟水・硬水の判定は1リットルの
水に含まれるカルシウムとマグネシ
ウムの量をそれに相当する炭酸カ
ルシウム
(CaCO3)
に換算して表し
たもので、120mg/Lより低いものを
軟水、高いものを硬水といいます。
食品加工では水の硬度が重要な
要素となっています。
HI 93735-0
HI 93735-00
HI 93735-01
HI 93735-02
JC-M5302
水質環境測定器 pH計・残留塩素計
乳製品/半固体食品用pH計
HI 99161
¥1,900
¥1,900
¥1,900
¥1,900
¥1,900
水質環境測定器
肉
食 品 名
牛
肉
豚
肉
鶏
肉
マ グ ロ
サ
ケ
タ
イ
試薬 全濃度域 0∼750mg/L
(100回テスト用) ¥6,600
試薬 低濃度域 0∼250mg/L
(100回テスト用) ¥6,600
試薬 中濃度域 200∼500mg/L
(100回テスト用) ¥6,600
試薬 高濃度域 400∼750mg/L
(100回テスト用) ¥6,600
NEW
■仕様
囲 0.00∼5.00mg/L
(3.50mg/Lまで)
位 0.01mg/L
0.10mg/L
(3.50mg/L以上)
(濃度1.00mg/Lにおいて)
測 定 再 現 性 ±0.02mg/L
使 用 環 境 0∼50℃ 95%RH
(525nm)
発
光
源 タングステンランプ
電
源 9Vアルカリ電池×1本、10分自動OFF
寸 法 ・ 重 量 180×83×46、290g
バリデータ1セット、
付
属
品 測定用ガラスセル2組、
セル面洗浄用布、試薬開封用ハサミ、
9Vアルカリ電池1本、
テスト用試薬4回
樹脂製キャリングケース
測
検
定
出
範
単
JC-M5304
140
Residual Chlorine Meter
水質環境測定器 pH計・残留塩素計
ポータブルph計
ph測定専用の普及型
温度測定可能
pH
デジタル計測器
水質環境測定器 計・残留塩素計
pH
次亜塩素酸ナトリウム水溶液濃度を簡
単に測定。
高精度デジタル表示式。発ガン性
の無い試薬DPDを使用。試薬30回
測定分付属。
キャリングケース付。
温度
JC-M2620
JC-M2602
ポータブルpH計
HM-30P
¥70,000
標準価格
(本体価格)
■仕様
JC-M2610
カット野菜用 ポータブル塩素
殺菌液濃度計 RC-37P
¥115,000
標準価格
(本体価格)
測 定 方 式 ポーラログラフ法(ビーズ研磨方式)
測 定 対 象 残留塩素
測 定 範 囲 残留塩素20∼300mg/L
温度5∼40℃
(表示範囲:0∼99.9℃)
繰 り 返 し 性 残留塩素 ±10%FS(±30mg/L)以下
温度:±0.5
電 極リード 線 1m
電
源 単3アルカリ乾電池×2本、ACアダプター
防 水 構 造 IP67:1m, 30分浸漬可
寸
法 68×35×173mm 280g
31P-F
¥98,000
標準価格
(本体価格)
ポータブル溶存酸素計
DO-31P
溶存酸素
測 定 方 法
検 出 単 位
再 現 性
光
源
使 用 環 境
オートオフ機能
電
源
寸 法・重 量
0∼5.00ppm
0.01ppm
±0.02mg/L@1.00mg/L
タングステンランプ
0∼50℃,95%以下
約10分の未使用で自動オフ
9Vアルカリ乾電池×1個
180×83×46mm 290g
JC-M2625
JC-M2624
ポータブル残留塩素計
RC-31P-F 31P-Q
(本体価格)
●校正履歴データメモリー採用
●データメモリー機能
(300データ)
、
オートホールド機能、
インターバル機能
●外部プリンタ接続、RS-232C出力用意
●ビーズを取付けることにより、簡易な連続測定も可能
●無試薬で、水道水やプール水等の残留塩素
を手軽に測定、低ランニングコスト
●電極の交換により、採水用、投入給水栓用に対応
●防水機構
(JIS C 0920・防浸型準拠)
●DPD法との相関ある測定が可能
JC-M2621
¥45,000
標準価格
■仕様
■仕様
測 定 方 法 ガラス電極法
測 定 範 囲 pH:0.00∼14.00
温度:0∼100℃
表 示 範 囲 pH:−2.00∼16.00
温度:ー5∼110.0℃
繰 り 返 し 性 pH:±0.02pH
温度:±0.2℃
温 度 補 償 自動/手動切換
温度:±0.2℃
デ ー タメモリ 1000データ
電
源 単3アルカリ電池/
ニッケル水素電池2本
消 費 電 力 約0.003W
電 池 寿 命 約2000時間
寸 法 ・ 重 量 68×35×173mm 280g
残留塩素計
HI-95701型
¥150,000
標準価格
(本体価格)
温度
ポータブルORP計
RM-30P
ORP
¥65,000
標準価格
(本体価格)
温度
採水用
■仕様
■仕様
測 定 方 法
測 定 対 象
測 定 範 囲
繰 返 し 性
電
極
電
源
防 水 構 造
寸
法
141
測 定 方 法 ガルバニ電池法
測 定 範 囲 0∼20.00mg/L、飽和率:0∼200%
温度:0∼50.0℃
給水栓用 表 示 範 囲 0∼22.00mg/L
飽和率:0∼220%
31P-Q
繰 り 返 し 性 ±0.03mg/L
ポーラログラフ法(ビーズ研磨方式)
飽和率:±2%
遊離残留塩素
温 度 補 償 自動
遊離残留塩素:0∼2.0mg/L
補 正 機 能 塩分、大気圧補正
温度:0∼45℃
(表示範囲:0∼99.9℃) データメモリー 1000データ
遊離残留塩素:±0.05mg/L以下(at25℃) 機
能 ホールド、時計
温度:±0.5
インター バ ル 1∼99.59秒、2分∼99時間59分
FCL-221CA CLS-221AA
出
力 RS-232C,アナログ0∼1V FS
単3アルカリ乾電池×2本、ACアダプター
防 水 構 造 IP67:1m, 30分浸漬可
IP67:1m, 30分浸漬可
消 費 電 力 約0.014W
68×35×173mm 280g
電 池 寿 命 約400時間
寸 法 ・ 重 量 68×35×173mm 280g
■仕様
測 定 方 法 白金電極法
測 定 範 囲 0∼±2000mV
温度:0∼100.0℃
表 示 範 囲 ORP:0∼2200mV
温度:−5∼110.0℃
繰 り 返 し 性 ORP:±2mV
温度:±0.2℃
データメモリー 1000データ
電
源 単3アルカリ乾電池/ニッケル水素電池2本
消 費 電 力 約0.003W
電 池 寿 命 約2000時間
寸 法 ・ 重 量 68×35×173mm 280g
Digital Ion Selective Packtest
デジタルパックテスト
デジタル計測器
JC-M5330
¥39,800
DPM 単項目水質計
標準価格
DPM-DO 溶存酸素
標準価格
(本体価格)
¥43,000
(本体価格)
溶存酸素(DO)
キットなどのガラスのアンプルをそのまま
デジタルパックテストで測定します。
包装外形 約165L×100W×65H mm 梱包重量 約330g
形式
測定項目
測定範囲
測定原理
DPM−
(吸光光度法による) (mg/L)
0.2∼3
△ As
ひ素
モリブデン青法
NWE B(C) ほう素
5∼40
(高濃度) アゾメチンH法
B
0.5∼4
ほう素
アゾメチンH法
CIO・DP 残留塩素
0.1∼2
(遊離) DPD法
T・CIO
0.1∼2
総残留塩素
DPD法
CIO50
2∼50
残留塩素-高50 よう化カリウム法
CIO320 残留塩素-高320 よう化カリウム法
10∼320
CIO2
0.2∼5
二酸化炭素
グリシンとDPD法
Cr5+
0.05∼1
6価クロム
ジフェニルカルバジド法
△ Cr5+D 6価クロム・低濃度 ※別途器具が必要です。 0.005∼0.1
詳細はこちらをご覧ください。
Cu
銅
バソクプロイン法
0.1∼4
△ DET
陰イオン界面活性剤 メチレンブルー壁面付着法 0.05∼1.2
酸性インジゴカルミン法
※△ DO 溶存酸素
1∼11
還元とバソフェナントロリン法 0.05∼1.5
鉄・低濃度
Fe
(D)
酵素を用いた4-アミノアンチピリン法
過酸化水素
H2O2
0.1∼2
H2O2C
過酸化水素・高濃度 よう化カリウム法
3∼130
マンガン
Mn
過よう素酸カリウム法
0.6∼20
アンモニウム
NH4
インドフェノール青法
0.2∼3
NH4-N
アンモニウム態窒素 インドフェノール青法
0.2∼3
ニッケル
(DPM) ニオキシム法
NiD
0.3∼5
ナフチルエチレンジアミン法 0.02∼0.8
亜硝酸
NO2
NO2-N
ナフチルエチレンジアミン法 0.01∼0.25
亜硝酸態窒素
還元とナフチルエチレンジアミン法
NO3
硝酸
1∼25
NO3-N
還元とナフチルエチレンジアミン法 0.2∼5.8
硝酸態窒素
酵素を用いた4-アミノアンチピリン法 0.25∼5
O3
オゾン
NEW Pb 鉛
PAR法
0.03∼0.5
PNL
4-アミノアンチピリン法
フェノール
0.2∼5
PO4C
モリブデン青法
りん酸・高濃度
1∼25
PO4-PC りん酸態りん・高 モリブデン青法
0.3∼8
PO4
モリブデン青法
りん酸
0.1∼3.2
PO4-P
モリブデン青法
りん酸態りん
0.03∼1
酵素を用いた4-アミノアンチピリン法
PO4D
りん酸・低濃度
0.1∼3
PO4-PD りん酸態りん・低 酵素を用いた4-アミノアンチピリン法 0.03∼1
モリブデン青法
SiO2
シリカ
3∼50
モリブデン青法
SiO2D
シリカ・低濃度
0.3∼5
塩化バリウム比濁法
△ SO4
硫酸
5∼100
フタレインコンプレクソン法 20∼100
NEW TH 全硬度
アルカリ性ベルオキソニ 0.5∼7
★△ TN 全窒素
硫酸カリウム分解+還
元とエチレンジアミン法
ベルオキソニ硫酸カリウ 0.1∼2
★△ TP 全りん
ム分解+モリブデン青法
■仕 様
試薬
入数 試薬価格
本体価格
DPR試薬 ひ素
パックテスト ほう素(高濃度) 50
50
パックテスト ほう素
パックテスト 残留塩素(遊離) 150
パックテスト 総残留塩素
50
パックテスト 残留塩素-高50
50
パックテスト 残留塩素-高320
50
パックテスト 二酸化炭素 40
パックテスト 6価クロム
50
水質測定用試薬No.31
6価クロム・低濃度
パックテスト 銅
50
陰イオン界面活性剤測定セット
溶存酸素
(DO)
キット
30
パックテスト 鉄・低濃度 50
パックテスト 過酸化水素
50
パックテスト 過酸化水素・高濃度
50
パックテスト マンガン
50
パックテスト アンモニウム
50
パックテスト アンモニウム態窒素
50
パックテスト ニッケル(DPM) 50
パックテスト 亜硝酸
50
パックテスト 亜硝酸態窒素
50
パックテスト 硝酸
50
パックテスト 硝酸態窒素 50
パックテスト オゾン
50
パックテスト 鉛セット
パックテスト フェノール
40
パックテスト りん酸・高濃度
40
パックテスト りん酸態りん・高
パックテスト りん酸
40
パックテスト りん酸態りん
40
パックテスト りん酸・低濃度
40
パックテスト りん酸態りん・低
40
パックテスト シリカ
40
パックテスト シリカ・低濃度 40
DPR試薬 硫酸
パックテスト 全硬度
分解試薬 DPR試薬 全窒素
分解試薬 DPR試薬 全りん
4,000
4,000
9,600
4,000
4,000
4,000
4,000
4,000
4,000
6,600
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
4,000
測 定 方 式( 光 源 )吸光光度法
(LED)
セ
ル 専用カップ
(1.5mL)
ポリスチレン製
セ ル 方 式 W23mm×L13mm×H25mm
測 定 水 温 条 件 原則として20℃∼25℃
(結露状態を除く)
オートパワーO F F キー操作終了および測定終了から10分後
(防噴流型)
保 護 構 造 防塵・防水構造IP65
電 源・電 池 寿 命 単四アルカリ乾電池3本(約2500回測定可能)
本 体 寸 法・重 量 145L×68W×48Hmm 約200g(乾電池含む)
付
属
品 専用カップ5個・単四アルカリ乾電池3本・本体取
扱説明書1部・デジタルパックテスト使用法1部
デジタルパックテスト
■測定項目
・従来のパックテスト等とは測定範囲・反応時間・共存物質の影
響が異なります。
・検水の着色や濁りなどが、測定値に営業する場合があります。
・測定にはデジタルパックテストのほかに、発色試薬として別売り
のパックテスト等が必要です。
また、発色試薬としてのパックテストをお使いになる場合は、
『デ
ジタルパックテスト反応』
と、書かれているものをご使用ください。
・この方式は簡易法であり、得られた数値は概略値です。
精度を要求される場合には、JIS法などにより適切な方法で分
析してください。
■試薬
(別売)
パックテスト
陰イオン界面活性剤測定セット
もっとも簡単な水質測定器 水道水、河川水等の陰イオ
です。チューブの中に、調合 ン界面活性剤をわずか5分
された試薬が一回ずつ封入 程度で測ることができます。
されています。
各試薬は単独でもご利用いただけます。
(DPR試薬を除く)
溶存酸素(DO)計/溶存酸素(DO)キット 水質計用 DPR試薬 硫酸
淡水、海水中の溶存酸素
(DO) デジタルパックテスト専用試
が簡単に測定できます。
薬。環境水、工業用水の硫
酸イオンの測定ができます。
142
Water Quality Control Unit
工業用水質環境測定器
水質測定器
連続測定、
自動2点校正、ホールド機能、抜群のコストパフォーマンスで新登場!
125g小型計量・大型の4桁表示・CALボタンで自動校正・誤作動防止の2秒以上オンボ
タン・ACアダプター使用可
JC-M2642
pH light ペーハーライト
デジタル計測器
■本体仕様
型
式
測 定 方 法
測 定 範 囲
計 器・再 現 性
電
源
重
量
■電極仕様
種
類
型
式
材
質
リ ー ド 線
¥16,000
標準価格
(本体価格)
● pH電極
PS-101B
ガラス電極法デジタル表示
0∼14.00pH 分解能0.01
±0.05pH ±1digit
電池
(LR44×4)
、AC90∼110V
約125g
(電極含む)
● 本体
● ホルダー
75
86.5
160
56
28
64
12
KCL無補充型pH電極
S101B
ポリカーボネート
1m
・本体PSー101B ・ACアダプター
セット内容
・pH電極S101 ・携帯用コード
・標準液pH7.4 ・計器固定用ホルダー
pH・OPR コントローラー
出力接点には、接点容量の大きなリレー
(AC250V5A)
を採用しておりますので、直接ポンプや電磁弁の駆動が可能です。
JC-M2643
KM2100PH
工業用水質環境測定器
■本体仕様
測 定 範
表 示 方
入 力 抵
入
性
伝 送 出
警 報 出
接 点 容
電
消 費 電
使 用 環
ケース 材
寸 法・重
囲
法
抗
力
能
力
力
量
源
力
境
質
量
¥120,000
標準価格
(本体価格)
0∼14.00pH 分解能0.01pH
4桁 LED
1012Ω以上
pHガラス電極
直線性 ±0.02pH 反復性 ±0.02pH
DC4∼20mA非絶縁 負荷抵抗 500Ω以下
上・下限1c
AC250V 5A
AC100V/110V、200/220V±10% 50/60Hz
7VA以下
温度 0∼50℃、湿度 85%以下(結露ないこと)
spc t=0.8 黒色塗装
98(H)
×98(W)
×134(D)、約1kg
JC-M2644
KM2100OR
■本体仕様
測 定 範
表 示 方
入 力 方
入 力 抵
入
性
伝 送 出
警 報 出
接 点 容
電
消 費 電
使 用 環
ケース 材
寸 法・重
囲
法
式
抗
力
能
力
力
量
源
力
境
質
量
¥120,000
標準価格
(本体価格)
±700mV 1mV
4桁 LED
白金又は金電極
(MR-1型)
KM2100PH
1012Ω以上
pHガラス電極
直線性 ±2mV以下 反復性 ±2mV以下
DC4∼20mA非絶縁 負荷抵抗 500Ω以下
上・下限1c
AC250V 5A
AC100V/110V、200/220V±10% 50/60Hz
7VA以下
温度 0∼50℃、湿度 85%以下(結露ないこと)
spc t=0.8 黒色塗装
98
(H)
×98
(W)
×134
(D)
、約1kg
KM2100OR
pH・OPR 記録計
pHアンプ内蔵のDIN144の小型記録計。各社の温度補償素子に対応。
JC-M2647
KM2100A(pH)
JC-M2648
KM2100B(OPR)
¥250,000
標準価格
(本体価格)
¥250,000
標準価格
144
(本体価格)
■本体仕様
型
式
KM9100A(pH記録計) KM9100A(OPR記録計)
型式承認記録
測 定 範 囲
pH 0∼14
±700mV
制
度
±1%FS
記
録
紙 全長:16m 全幅:113.5mm 帯状折りたたみ式 ピッチ:40mm
有 効 目 盛 幅 100mm
(最小目盛:10mV)
(最小目盛:0.2pH)100mm
記 録 方 式
1点連続 カートリッジサインペン方式
記
録
色
■PH、ORP計用(KM2100,KM9100共用)
赤色
記 録 紙 送り速 度
10・20・40mm/h
(ギア切換)
PH電極 GRー1 リード3m
絶 縁 抵 抗
100MΩ以上
(各端子 - 設地間)
ORP電極 ORー1 3m
耐
電
圧
AC1500V 1分間
(電源端子 - 設地間)
温度保証付きPH電極 GRTー1 リード3m
変
換
部
投げ込み式電極 BGRー34E リード10m
100mm
(最小目盛:10mV)
内蔵型 ガラス電極式
1
温度補償素子 350Ω、500Ω、1kΩ、6.8kΩ、10Ω
PPホルダ 1m、中継BOX CBーS01
白金またはサーミスタ抵抗のいずれか指定
ホルダ取付金具 SUS304
周囲温湿度
0∼40℃ 35∼85%RH
専用ケーブル 2芯シールド 10m
電
源 AC100V±10% 周波数:50Hzまたは60Hzいずれか指定(ギヤ切換)
専用ケーブル 4芯シールド 10m
消 費 電 力
約7VA
PH4,7校正キット、ORPチェックキット
構
造
パネル取付け DIN144×144 屋内設置型
■PH、ORP記録計用
外 形 寸 法
144
(W)
×144
(H)
151
(D)
mm
記録紙
(0∼14PH)
10本入り
2
重
量
約2kg
赤ペン10個入り
143
■外形寸法
144
180±5.5
29
133
137.5
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
