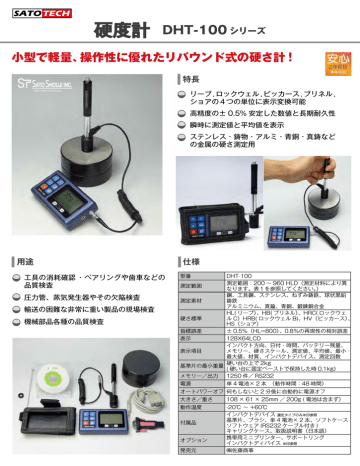

硬度計
DHT-100 シリーズ
小型で軽量、操作性に優れたリバウンド式の硬さ計 !
特長
リーブ , ロックウェル , ビッカース , ブリネル ,
ショアの4つの単位に表示変換可能
高精度の± 0.5% 安定した数値と長期耐久性
瞬時に測定値と平均値を表示
ステンレス・鋳物・アルミ・青銅・真鋳など
の金属の硬さ測定用
用途
工具の消耗確認 ・ベアリングや歯車などの
品質検査
圧力管、蒸気発生器やその欠陥検査
輸送の困難な非常に重い製品の現場検査
機械部品各種の品質検査
仕様
型番
DHT-100
測定範囲:200 ~ 960 HLD(測定材料により異
測定範囲
なります。表1を参照してください。)
鋼、工具鋼、ステンレス、ねずみ鋳鉄、球状黒鉛
測定素材
鋳鉄
アルミニウム、真鍮、青銅、鍛錬銅合金
HL( リーブ)、HB( ブリネル)、HRC( ロックウェ
硬さ標準
ル C)HRB( ロックウェル B)、HV(ビッカース)、
HS(ショア)
指標誤差
± 0.5%(HL=800)、0.8%の再現性の相対誤差
表示
128X64LCD
インパクト方向、日付・時間、バッテリー残量、
表示項目
メモリー、硬さスケール、測定値、平均値、最小・
最大値、材質、インパクトデバイス、測定回数
硬い台の上で 2kg
基準片の最小重量
( 硬い台に固定ペーストで保持した時 0.1kg)
メモリー/出力
1250 件/ RS232
電源
単 4 電池× 2 本 (動作時間:48 時間)
オートパワーオフ 何もしないと 2 分後に自動的に電源オフ
大きさ/重さ
108 × 61 × 25mm / 200g ( 電池は含まず)
動作温度
-20℃ ~ +60℃
インパクトデバイス 選定タイプのみ※印参照
基準片、ブラシ、単 4 電池× 2 本、ソフトケース
ソフトウェア (RS232 ケーブル付き )
キャリングケース、取扱説明書(日本語)
携帯用ミニプリンター、サポートリング
インパクトディバイス ※印参照
㈱佐藤商事
付属品
オプション
発売元
測定範囲 ( 表 1)
材料
9 種類の材料グループが登録されています。
HL
HRC
HRB
HB
HS
HV
-
リーブ
ロックウェル C
ロックウェル B
ブリネル
ショア
ビッカーズ
鋼と鋳鋼
300-900
20.0-68.0
38.4-99.5
80-647
32.5-99.5
80-940
工具鋼
300-840
20.4-67.1
ステンレス
300-800
19.6-62.4
ねずみ鋳鉄
360-650
90-334
ダクタイル鋳鉄
400-660
131-367
鋳造アルミ合金
174-560
30-159
ブラス
200-550
青銅
300-700
60-290
銅
200-690
45-315
80-898
46.5-101.7
85-655
13.5-95.3
85-802
40-173
-
-
インパクトディバイス各種
測定物
※
※
測定物重量
最小厚さ
表面粗さ
インパクト
デバイス
支持台・グリス
支持台
支持台不要
測定物
硬化層深さ
ISO
Ra
D, DC
0.05 ~ 2 Kg
2.5 Kg
5 Kg 以上
3 mm
0.8 mm
N7
2
G
0.5 ~ 5 Kg
5 ~ 15 Kg
15 Kg 以上
10 mm
-
N9
7
C
0.02 ~ 0.05 Kg
0.5 ~ 1.5 Kg
1.5 Kg 以上
1 mm
0.2 mm
N5
0.4
インパクトディバイス
応 用
国際標準のプローブ。
ほとんどの硬さ試験をカバーできます。
狭い空間で非常に小さなインパクトで測定します。 例えば、パイプの内壁の硬さ試験用。D プローブのレンジに近いレンジ。 このプローブは先端φ 4mm で長さ 50mm の針のような構造です。
非常に狭い面や溝の底、ギアの溝など特殊な場所を測定するのに最適です。
対象は鋼と鋳鋼のみです。小さな歯車の底部、溶接部のコーナー部などの狭い面
測定コイルが後方にずれ、接触部分がとても狭い。 このプローブは溝や凹部の面で使用します。
強化された部品、塗膜された部品、薄い壁、インパクトに敏感な部品に対して、
インパクトエネルギーを弱めたプローブ(およそ D タイプの 1/4(2 ft/lb))。 少々の表面粗さにも対応。 (180度では機能しない。)
プローブの先端が拡大されていて、より大きなインパクトレンジにも対応
(最大約 D タイプの 9 倍(72 ft/lb))ブリネル試験レンジでのみ、更に低い粗さの表面で測定可能です。
鋳物や鍛造物のような重量のある部品で使用します。
D タイプ
DC タイプ
DL タイプ
D+15 タイプ
C タイプ
G タイプ
販売価格については、お問い合わせください。
カタログ上の注意 ●掲載商品の仕様および外観は、改良のため予告なく変更される場合があります。
●本カタログに使用している画像は、機能をわかりやすくご理解いただくためのイメージ図も含まれ
ております。実際の動作中の表示とは異なる場合もありますのでご注意ください。●実際の色とは、
印刷の関係で少し異なる場合があります。
測定器の総合商社
株式会社 佐藤商事
〒211-0063 川崎市中原区小杉町 1-403 武蔵小杉タワープレイス 5 階
☎:044-738-0622
FAX:044-738-0623
http://www.ureruzo.com
http://satosokuteiki.com
このカタログの記載内容は 2014 年 10 月現在のものです。
