COLOR VIDEO CAMERA MODULE
TV
フォーマット
出力
1/3型
NF
CCD
レンズマウント
ノーマル C C D
シャッター ア イ リ ス
出力
出力
HD VD
外部同期
VS
VBS
外部同期
外部同期
ATW 固定 マニュアル ワンプッシュ RS232C
ホワイトバランス
ホワイトバランス
ホワイトバランス
ホワイトバランス
コントロール
*バーストの同期機能はありません
接続図
X
C
︵TVフォーマット︶
アナログビデオカメラ
︵ノンTVフォーマット︶
X
C
P117
外形寸法図

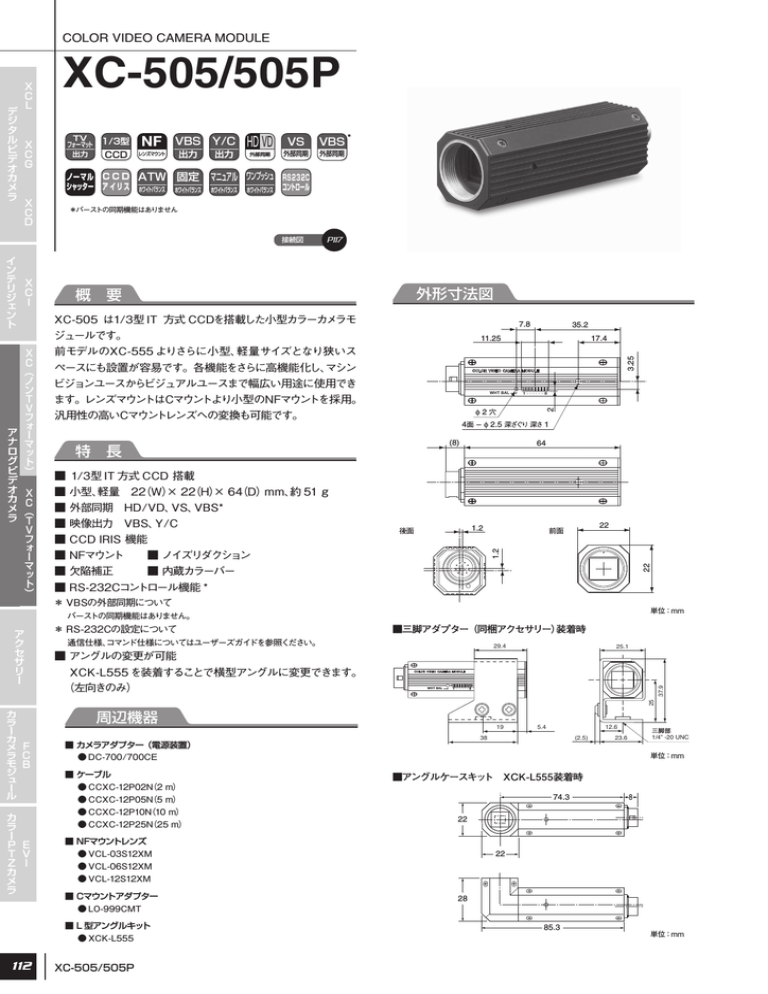

概 要
XC-505 は1/3型 IT 方式 CCDを搭載した小型カラーカメラモ
ジュールです。
前モデルのXC-555 よりさらに小型、軽量サイズとなり狭いス
ペースにも設置が容易です。各機能をさらに高機能化し、
マシン
ビジョンユースからビジュアルユースまで幅広い用途に使用でき
ます。レンズマウントはCマウントより小型のNFマウントを採用。
汎用性の高いCマウントレンズへの変換も可能です。
7.8
WHT BAL
17.4
1 · · · · · · 8
F2穴
4面 – F 2.5 深ざぐり 深さ 1
(8)
特 長
■ 1/3型 IT 方式 CCD 搭載
■ 小型、
軽量 22
(W)
× 22
(H)
× 64
(D)mm、
約 51 g
■ 外部同期 HD/VD、VS、VBS*
■ 映像出力 VBS、Y/C
■ CCD IRIS 機能
■ NFマウント
■ ノイズリダクション
■ 欠陥補正
■ 内蔵カラーバー
■ RS-232Cコントロール機能 *
35.2
11.25
3.25
インテリジェント
X
C
I
*
64
1.2
後面
22
前面
22
X
C
D
VBS Y/C
2
X
C
G
XC-505/505P
1.2
デジタルビデオカメラ
X
C
L
* VBSの外部同期について
単位:mm
* RS-232Cの設定について
■三脚アダプター(同梱アクセサリー)
装着時
通信仕様、
コマンド仕様についてはユーザーズガイドを参照ください。
29.4
WHT BAL
25.1
37.9
■ アングルの変更が可能
XCK-L555 を装着することで横型アングルに変更できます。
(左向きのみ)
1 · · · · · · 8
カラーカメラモジュール
25
アクセサリー
バーストの同期機能はありません。
周辺機器
19
5.4
12.6
38
F
C
B
単位:mm
■アングルケースキット XCK-L555装着時
74.3
カラーPTZカメラ
■ L 型アングルキット
● XCK-L555
XC-505/505P
8
22
■ NFマウントレンズ
● VCL-03S12XM
● VCL-06S12XM
● VCL-12S12XM
■ Cマウントアダプター
● LO-999CMT
112
三脚部
1/4” -20 UNC
23.6
■ カメラアダプター(電源装置)
● DC-700/700CE
■ ケーブル
● CCXC-12P02N
(2 m)
● CCXC-12P05N
(5 m)
● CCXC-12P10N
(10 m)
● CCXC-12P25N
(25 m)
E
V
I
(2.5)
22
28
85.3
単位:mm
分光感度特性グラフ
周辺機器
● XC-505P
相対感度
相対感度
X
C
L
デジタルビデオカメラ
● XC-505
1.0
1.0
Cy
0.8
0.8
0.6
0.6
X
C
G
Cy
Ye
Mg
X
C
D
Mg
0.4
0.4
Ye
0.2
0.2
インテリジェント
Gr
Gr
0
400
0
450
500
550
600
650
700
400
450
500
550
600
波長(nm)
(レンズ特性および光源特性を除く)
(レンズ特性および光源特性を除く)
650
700
波長(nm)
X
C
I
製品仕様
XC-505
撮像素子
信号方式
有効画素数 (H) × (V)
映像出力画素数 (H) × (V)
セルサイズ (H) × (V)
レンズマウント
同期方式
外部同期信号
XC-505P
X
C
1/3型 IT 方式 CCD
NTSC
768 × 494
756 × 485
6.35 m × 7.40 m
アナログビデオカメラ
︵TVフォーマット︶
︵ノンTVフォーマット︶
X
C
PAL
752 × 582
739 × 575
6.50 m × 6.25 m
アクセサリー
F
C
B
カラーPTZカメラ
E
V
I
カラーカメラモジュール
NFマウント
(フランジバック 12 mm)
内部 / 外部(自動切換え)
HD/VD (2 Vp-p ∼ 4 Vp-p)、
75 Ω VS、VBS (1Vp-p)、
75 Ω
VD/59.94 Hz ± 0.0009 Hz
VD/50 Hz ± 0.00075 Hz
外部同期許容周波数偏差
HD/15.734 Hz ± 0.016 Hz
HD/15.625 Hz ± 0.0156 Hz
走査方式
525本、
2:1インタレース 30 fps
625本、
2:1インタレース 25 fps
色フィルター
補色モザイクフィルター
映像出力
VBS, Y/C VBS:1 Vp-p、
75 Ω、
同期負 Y:1Vp-p、
75 Ω C:コンポジットビデオ出力に準ずる
水平周波数
15.734 kHz
15.625 kHz
垂直周波数
59.94 Hz
50 Hz
水平解像度
470TV 本
460TV 本
垂直解像度
485TV 本
575TV 本
感度
2000 lx F11 ( γ =ON, AGC OFF (0 dB))
最低被写体照度
1.5 lx (F1.4, AGC MAX. (18 dB)
映像S / N比
48 dB (AGC OFF (0 dB))
46 dB (AGC OFF (0 dB))
ホワイトバランス
ATW / 3200K / 5600K / One-Push WB / マニュアル調整 (R,B)
ゲイン
AGC (0 dB ∼ 18 dB) / FIX (0 dB)
γ(ガンマ補正)
*RS-232Cからコントロール ON / OFF
シャッタースピード
OFF, フレッカーレス (1/100秒 ), 1/1000秒 , CCD IRIS
CCD IRIS
Auto:1/60 ∼ 1/4,000秒 *RS-232Cにて設定:1/60 ∼ 100,000秒
Auto:1/50 ∼ 1/4,000秒 *RS-232Cにて設定:1/50 ∼ 100,000秒
コネクター
DC IN、SYNC、VIDEO 端子:12ピン
電源電圧
DC 10.5 V ∼ 15 V
消費電力
1.5 W
外形寸法
22(W) × 22(H) × 64(D) mm (突起部含まず)
質量
約 51 g
動作温度
‒5℃ ∼ +45℃
保存温度
‒30℃ ∼ +60℃
性能保証温度
0℃ ∼ 40℃
動作湿度
20% ∼ 80%(結露のない状態で)
保存湿度
20% ∼ 95%(結露のない状態で)
耐振動性
10 G(20 Hz ∼ 200 Hz X,Y,Zの各方向 20分)
耐衝撃性
70 G
MTBF
81,880時間(約 9.3年)
各種規格
UL: UL6500, FCC/IC: FCC/IC Class A Digital Device, CE(EMC):EN61326 Class A, 豪 EMC: EN61326 Class A, CB 証明 : IEC60065, KC: KN22/KN24: Class A
製品保証期間
ご購入後3年 (詳しくは「保証規定」
(別紙)
をご覧ください)
付属品
レンズマウントキャップ (1)、 三脚アダプター (1対 )、 取扱説明書 (1)
*RS-232Cの設定については、
ユーザーズガイドを参照して下さい。
XC-505/505P
113
各部の名称と働き
デジタルビデオカメラ
X
C
L
コネクタピンアサインメント
①
X
C
G
X
C
D
②
インテリジェント
③
X
C
I
① 各種機能設定用 DIPスイッチ
ホワイトバランス、
シャッタースピード、AGC
(ON/OFF)
、
出力信号(Y/C/
VBS)
を設定します。
② One-Push WBスイッチ
X
C
︵TVフォーマット︶
アナログビデオカメラ
︵ノンTVフォーマット︶
X
C
③ レンズマウント(NFマウント)
5.5 mm 以下
レンズマウント面
Cマウントへの変換も可能です。
(LO-999CMT 使用)
ご注意
XC-505 にCマウントレンズを取り付ける場合
・Cマウント式レンズを取り付けるには、Cマウントアダプター LO-999CMTが
必要です。Cマウントレンズはレンズマウント面からの飛び出し量が4.1 mm
以下のものを使用してください。
・1/2型用 Cマウント式レンズをご使用になると、
画角が変わります。
・重いレンズをつけたときは、
レンズのささえが必要です。
・重いレンズをつけた状態で、
振動や衝撃を加えないでください。
リアパネル
番号
ピン番号
1
2
3
4
5
6
7
8
9
10
11
12
同期信号の種類
外部同期信号
内部同期信号
HD, VD
VS/VBS 入力 *
GND
GND
GND
+12 V
+12 V
+12 V
VBS/Y 出力(GND) VBS/Y 出力(GND) VBS/Y 出力(GND)
VBS/Y 出力(信号) VBS/Y 出力(信号) VBS/Y 出力(信号)
HD 入力(GND)
−
−
HD 入力(信号)
−
−
VD 入力(信号) VS/VBS 入力(信号)
−
− /C
(GND)
− /C
(GND)
− /C
(GND)
− /C 出力(信号)
− /C 出力(信号)
− /C 出力(信号)
RS-232C
(TXD)
*
RS-232C
(RXD)
*
VD 入力(GND) VS/VBS 入力(GND)
GND
RS-232C
(GND)
* RS-232Cの設定について
通信仕様、
コマンド仕様についてはユーザーズガイドを参照してください。
* VBSの入力の場合
バーストの同期機能はありません。
モード設定
本機側面のDIPスイッチを切換えて設定します。
ご注意
アクセサリー
カラーカメラモジュール
F
C
B
①
ホワイトバランス調整、
シャッタースピード調整、AGC
(オードゲインコントロー
ル)切換え、
出力信号(Y/C / VBS)切換えの設定で使用するDIPスイッチは、
それぞれ独立した設定機能を持っています。各機能の設定は、
アミがかかってい
るDIPスイッチによって行います。アミのかかっていないDIPスイッチの設定は、
その項目で説明している機能に影響をおよぼしません。
カラーPTZカメラ
① DC IN/SYNC/VIDEO 端子(12ピン)
カメラケーブル CCXC-12P02N/12P05N/12P10N/12P25Nを接続し、DC
+12 Vの電源の供給を受けるとともにカメラモジュールからの映像信号を出力し
ます。
また、
同期信号発生器を接続して外部同期信号(HD/VD、VS、VBS)
を入力す
ると、
カラーカメラモジュールを外部同期で動作させることができます。
WHT BAL
E
V
I
114
XC-505/505P
1
8
■ホワイトバランス調整
■AGC
(オートゲインコントロール)
切換え
撮影条件(光源)
3200K
(固定モード)
室内の白熱灯下での撮影に適してい
ます。
DIPスイッチの設定
ゲイン
ON
オートゲインコントロール
(工場出荷時の設定)
One Push WB
ワンプッシュホワイトバランススイッ
チを押すと「ホワイトバランスの自動
調整が動作し、
調整が終了した後、
カ
ラーバランスを保持します。
色温度の推移にともなってホワイト
バランスが自動調整されます。撮影
(オートトレーシング の光源が朝の光から夕方の光に変化
ホワイトバランス) する場合などに適しています。
(工場出荷時の設定)
1 · · · · · · 8
AGCの切換えは、
アミがかかっているDIPスイッチで行います。
1 · · · · · · 8
X
C
D
■出力信号(Y/C/VBS)
切換え
出力信号
1 · · · · · · 8
Y/C
Y(輝度信号)
/C
(色信号)
分離信号を
出力するときは、
この位置にします。
VBS
VBS 信号を出力するときは、
この位置
にします。
(工場出荷時の設定)
DIPスイッチの設定
1 · · · · · · 8
One Pushスイッチを押す度に赤系
の色合いが強くなります。
1 · · · · · · 8
■工場出荷時の設定一覧
One Pushスイッチを押す度に青系
の色合いが弱くなります。
1 · · · · · · 8
One Pushスイッチの切換えは、
アミがかかっているDIPスイッチで行います。
XC-505/505P
XC-555/555P
ホワイトバランス
ATW
3200K
シャッタースピード
OFF
OFF
AGC
ON
ON
出力信号(Y/C, VBS) 切換え
VBS
VBS
* XC-555/555P は生産完了製品
■シャッタースピード調整
撮影条件に応じたシャッタースピードに設定します。CCD IRIS 機能を使用する
場合は、CCD IRISモードに設定します。
シャッタースピード
1/60秒(XC-505)
1/50秒(XC-505P)
(工場出荷時の設定)
1/1000秒
CCD IRIS
CCD IRISモードに設定します。
FLICKERLESS
1/100秒(XC-505)
1/120秒(XC-505P)
1 · · · · · · 8
1 · · · · · · 8
1 · · · · · · 8
F
C
B
1 · · · · · · 8
シャッタースピード調整は、
アミがかかっているDIPスイッチで行います。
XC-505/505P
カラーPTZカメラ
E
V
I
カラーカメラモジュール
1/1000
X
C
アクセサリー
OFF
DIPスイッチの設定
アナログビデオカメラ
︵TVフォーマット︶
出力信号の切換えは、
アミがかかっているDIPスイッチで行います。
X
C
︵ノンTVフォーマット︶
1 · · · · · · 8
1 · · · · · · 8
X
C
I
1 · · · · · · 8
One Pushスイッチを押す度に赤系
の色合いが弱くなります。
One Pushスイッチを押す度に青系
の色合いが強くなります。
X
C
G
1 · · · · · · 8
マニュアルホワイトバランス調整時にはDIPスイッチとワン
プッシュホワイトバランススイッチを組み合わせて調整しま
す。
MAN
(マニュアル)
0 dB
インテリジェント
ATW
晴天の屋外での撮影に適しています。
X
C
L
1 · · · · · · 8
1 · · · · · · 8
OFF
5600K
(固定モード)
DIPスイッチの設定
デジタルビデオカメラ
撮影条件(光源)
に合わせて次の5種類のモードに設定できます。
(DIPスイッチとワンプッシュホワイトバランススイッチを使い設定する場合 )
115
