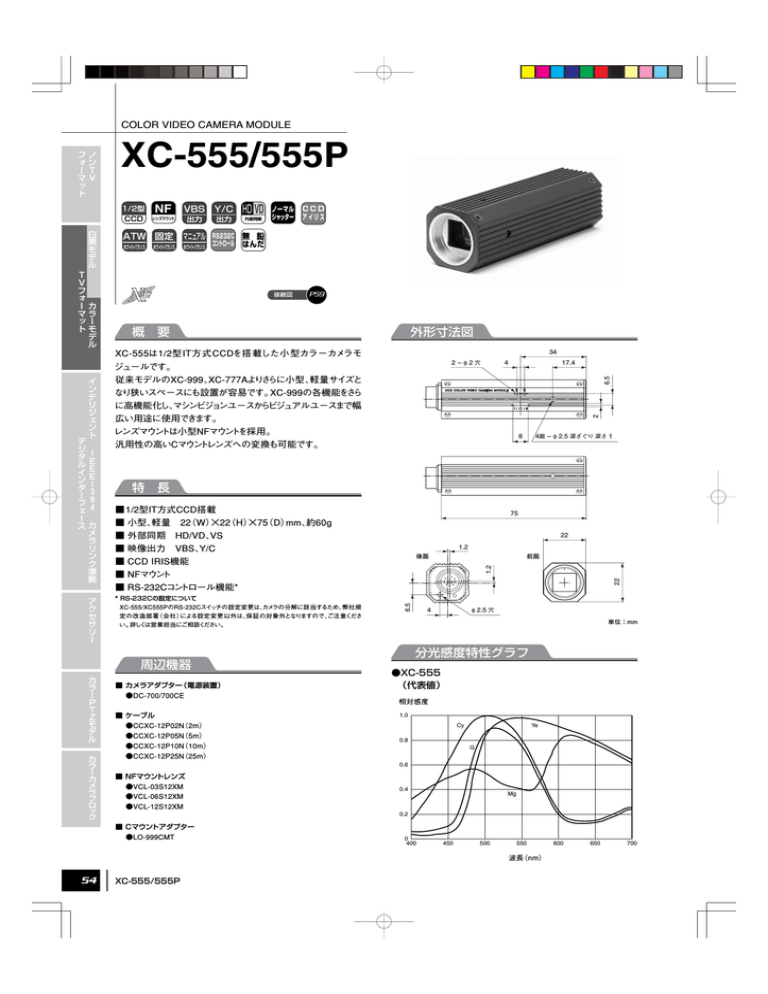

COLOR VIDEO CAMERA MODULE
XC-555/555P
1/2型
CCD
ア
ク
セ
サ
リ
ー
Y/C
HD VD
出力
出力
外部同期
ATW 固定
マニュアル RS232C 無 鉛
ホワイトバランス
ホワイトバランス
ホワイトバランス
コントロール
ノーマル
シャッター
CCD
ア イリス
接続図
P59
はんだ
概 要
外形寸法図
34
XC-555は1/2型 IT方式CCDを搭 載した小 型カラーカメラモ
ジュールです。
従来モデルのXC-999、XC-777Aよりさらに小型、軽量サイズと
なり狭いスペースにも設置が容易です。XC-999の各機能をさら
に高機能化し、
マシンビジョンユースからビジュアルユースまで幅
広い用途に使用できます。
レンズマウントは小型NFマウントを採用。
汎用性の高いCマウントレンズへの変換も可能です。
2–φ2穴
17.4
6.5
4
2
4面 – φ 2.5 深ざぐり 深さ 1
8
特 長
■ 1/2型IT方式CCD搭載
■ 小型、軽量 22(W)×22(H)×75(D)
mm、約60g
■ 外部同期 HD/VD、VS
■ 映像出力 VBS、Y/C
■ CCD IRIS機能
■ NFマウント
■ RS-232Cコントロール機能*
* RS-232Cの設定について
XC-555/XC555PのRS-232Cスイッチの設定変更は、
カメラの分解に該当するため、弊社規
定の改造部署(会社)による設定変更以外は、保証の対象外となりますので、ご注意くださ
い。詳しくは営業担当にご相談ください。
75
22
1.2
後面
前面
22
イ
ン
テ
リ
ジ
ェ
ン
ト
デ ジ
タI
ルE
イE
ンE
タ1
ー3
フ9
ェ4
ー スカ
メ
ラ
リ
ン
ク
準
拠
VBS
1.2
白
黒
モ
デ
ル
T
V
フ
ォ
ーカ
マラ
ッー
トモ
デ
ル
NF
レンズマウント
6.5
フノ
ォン
ーT
マV
ッ
ト
φ 2.5 穴
4
単位:mm
分光感度特性グラフ
周辺機器
カ
ラ
ー
P
T
Z
モ
デ
ル
カ
ラ
ー
カ
メ
ラ
ブ
ロ
ッ
ク
■ カメラアダプター(電源装置)
●DC-700/700CE
■ ケーブル
●CCXC-12P02N(2m)
●CCXC-12P05N(5m)
●CCXC-12P10N(10m)
●CCXC-12P25N(25m)
●XC-555
(代表値)
相対感度
1.0
Cy
Ye
0.8
G
0.6
■ NFマウントレンズ ●VCL-03S12XM
●VCL-06S12XM
●VCL-12S12XM
0.4
Mg
0.2
■ Cマウントアダプター
●LO-999CMT
0
400
450
500
550
波長(nm)
54
XC-555/555P
600
650
700
各部の名称と働き
① 各種機能設定用DIPスイッチ
ホワイトバランス、シャッタースピード、AGC( ON/OFF)、出 力信 号(Y/C/
VBS)
を設定します。
①
②
③
② R調整ボリューム
赤色系調整ボリュームです。ホワイトバランス調整モードがMANに設定されて
いるとき動作します。
③ B調整ボリューム
青色系調整ボリュームです。ホワイトバランス調整モードがMANに設定されて
いるとき動作します。
④ レンズマウント(専用NFマウント)
レンズマウント面
4.1mm以下
④
ご注意
・Cマウント式レンズを取り付けるには、CマウントアダプターLO-999CMTが必
要です。
・2/3型用Cマウント式レンズをご使用になると、画角が変わります。
・重いレンズをつけたときは、
レンズのささえが必要です。
・重いレンズをつけた状態で、振動や衝撃を加えないでください。
製品仕様
XC-555
XC-555P
撮像素子
1/2型 IT方式CCD
信号方式
有効画素数
映像出力画素数
セルサイズ
NTSC
PAL
768(H) × 494(V)
752(H) × 582(V)
756(H)×485(V)
739(H)×575(V)
8.4(H)×9.8(V) μm
8.6(H)×8.3(V) μm
レンズマウント
NFマウント
(フランジバック 12mm)
同期方式
内部/外部(自動切換)
外部同期信号
HD/VD (2 ∼ 4Vp-p)、75Ω VS (1Vp-p)、75Ω
外部同期許容周波数偏差
VD/59.94Hz±0.0009Hz
HD/15734Hz±0.016Hz
走査方式
VD/50Hz±0.00075Hz
HD/15625Hz±0.0156Hz
525本、
2:1インタレース 30fps
色フィルター
625本、
2:1インタレース 25fps
白 黒 モ デ ル T
V
フ
ォ
カー
ラマ
ーッ
モト
デ
ル
イ
ン
テ
リ
ジ
ェ
ン
ト
デ
ジ
Iタ
Eル
Eイ
Eン
1タ
3ー
9フ
4ェ
ー
カス
メ
ラ
リ
ン
ク
準
拠
補色モザイクフィルター
映像出力
ア
ク
セ
サ
リ
ー
VBS, Y/C(スイッチ切替) VBS:1Vp-p、75Ω、同期負 Y:1Vp-p、75Ω C:コンポジットビデオ出力に準ずる
水平周波数
15.734KHz
15.625KHz
垂直周波数
59.94Hz
50Hz
水平解像度
470TV 本
460TV 本
垂直解像度
485TV 本
575TV 本
感度
2000lx F8 (γ ON, AGC OFF (0dB))
最低被写体照度
3 lx (F1.2, AGC ON(18dB))
映像S/N比
48dB (AGC OFF (0dB))
ホワイトバランス
46dB (AGC OFF (0dB))
ATW / 3200K / 5600K / マニュアル調整(R,B)
ゲイン
AGC(0∼18dB) / FIX(0dB)
γ
(ガンマ補正)
*RS-232CからコントロールON / OFF
シャッタースピード
CCD IRIS
フノ
ォン
ーT
マV
ッ
ト
OFF, フレッカーレス(1/100), 1/1000秒, CCD IRIS
Auto:1/60 ∼ 1/4,000 秒 *RS-232C:1/60 ∼ 100,000 秒
Auto:1/50 ∼ 1/4,000 秒 *RS-232C:1/50 ∼ 100,000 秒
コネクター
DC IN、SYNC、VIDEO端子:12ピン
電源電圧
DC +10.5∼+15V
消費電力
2.4W
外形寸法
22(W) × 22(H) × 75(D) mm
質量
約60g
動作温度
0∼+40℃
保存温度
-30∼+60℃
性能保証温度
20 ∼ 80%(結露のない状態で)
保存湿度
20 ∼ 90%(結露のない状態で)
耐衝撃性
MTBF
各種規格
製品保証期間
付属品
カ
ラ
ー
カ
メ
ラ
ブ
ロ
ッ
ク
0∼+40℃
動作湿度
カ
ラ
ー
P
T
Z
モ
デ
ル
70G
70,900Hrs
UL6500、FCC ClassB Digital Device、CE(EN61326)、豪州EMC(AS4251.1+AS4252.1)
ご購入後3年 (詳しくは「保証規定」
(別紙)
をご覧下さい)
レンズマウントキャップ(1)、三脚アダプター(1対)、取扱説明書(1)
* PS-232Cについては54ページをご参照ください。
XC-555/555P
55
リアパネル
フノ
ォン
ーT
マV
ッ
ト
白
黒
モ
デ
ル
T
V
フ
ォ
ーカ
マラ
ッー
トモ
デ
ル
イ
ン
テ
リ
ジ
ェ
ン
ト
デ ジ
タI
ルE
イE
ンE
タ1
ー3
フ9
ェ4
ー スカ
メ
ラ
リ
ン
ク
準
拠
ア
ク
セ
サ
リ
ー
カ
ラ
ー
P
T
Z
モ
デ
ル
カ
ラ
ー
カ
メ
ラ
ブ
ロ
ッ
ク
56
モード設定
本機側面のDIPスイッチを切り換えて設定します。
①
ご注意
ホワイトバランス調整、
シャッタースピード調整、AGC(オードゲインコントロー
ル)切り換え、出力信号(Y/C/VBS)切り換えの設定で使用するDIPスイッチ
は、
それぞれ独立した設定機能を持っています。各機能の設定は、
アミがかかっ
ているDIPスイッチによって行います。アミのかかっていないDIPスイッチの設定
は、
その項目で説明している機能に影響をおよぼしません。
① DC IN/SYNC/VIDEO端子(12ピン)
カメラケ ーブル CCXC-12P02N/12P05N/12P10N/12P25Nを接 続し、
DC+12Vの電源の供給を受けるとともにカメラモジュールからの映像信号を出
力します。
また、同期信号発生器を接続して外部同期信号(VS、HD/VD)
を入力すると、
カラーカメラモジュールを外部同期で動作させることができます。
コネクタピンアサインメント
■ホワイトバランス調整
撮影条件(光源)に合わせて、次の4種類のモードに設定できます。
撮影条件(光源) DIPスイッチの設定
3200K
(固定モード)
同期信号の種類
番号
外部同期信号 内部同期信号
ピン番号
HD, VD
VS入力
1
GND(アース)
GND(アース)
GND(アース)
2
+12 V
+12 V
+12 V
3
VBS/Y出力(アース) VBS/Y出力(アース) VBS/Y出力(アース)
4
VBS/Y出力(信号) VBS/Y出力(信号) VBS/Y出力(信号)
5
HD入力(アース)
−
−
6
HD入力(信号)
−
−
7
VD入力(信号)
VS入力(信号)
−
8
GND(−/C)
GND(−/C)
GND(−/C)
9
−/C出力(信号)
−/C出力(信号)
−/C出力(信号)
10
RS-232C(TXD)*
11
RS-232C(RXD)*
12
VD入力(アース)
VD入力(アース)
GND
RS-232C(アース)
* RS-232Cの設定について
XC-555/XC555PのRS-232Cスイッチの設定変更は、
カメラの分解に該当するため、弊社規
定の改造部署(会社)による設定変更以外は、保証の対象外となりますので、ご注意くださ
い。詳しくは営業担当にご相談ください。
XC-555/555P
室内の白熱灯下での撮影に
適しています。
(工場出荷時の設定)
1 · · · · 6
5600K
(固定モード)
晴天の屋外での撮影に適して
います。
1 · · · · 6
ATW
(オートトレーシ
ングホワイトバ
ランス)
色温度の推移にともなってホ
ワイトバランスが自動調整され
ます。撮影の光源が朝の光か
ら夕方の光に変化する場合な
どに適しています。
MAN
(マニュアル)
R( 赤 )調 整 ボリュー ムとB
(青)調整ボリュームで、赤系
と青系の色合いを調整すると
きにこの位置にします。
1 · · · · 6
1 · · · · 6
ホワイトバランス調整は、アミがかかっているDIPスイッチで行います。
■シャッタースピード調整
フノ
ォン
ーT
マV
ッ
ト
撮影条件に応じたシャッタースピードに設定します。CCD IRIS機能を使用す
る場合は、CCD IRISモードに設定します。
シャッタースピード DIPスイッチの設定
OFF
1/1000
1/60秒(XC-555)
1/50秒(XC-555P)
(工場出荷時の設定)
1 · · · · 6
白 黒 モ デ ル T
V
フ
ォ
カー
ラマ
ーッ
モト
デ
ル
1/1000秒
1 · · · · 6
CCD IRIS
FLICKERLESS
CCD IRISモードに設定しま
す。
1/100秒(XC-555)
1/120秒(XC-555P)
1 · · · · 6
1 · · · · 6
シャッタースピード調整は、
アミがかかっているDIPスイッチで行います。
イ
ン
テ
リ
ジ
ェ
ン
ト
デ
ジ
Iタ
Eル
Eイ
Eン
1タ
3ー
9フ
4ェ
ー
カス
メ
ラ
リ
ン
ク
準
拠
■AGC(オートゲインコントロール)切り換え
ゲイン DIPスイッチの設
ON
OFF
オートゲインコントロール
(工場出荷時の設定)
1 · · · · 6
0 dB
1 · · · · 6
AGCの切り換えは、
アミがかかっているDIPスイッチで行います。
■出力信号(Y/C / VBS)切り換え
カメラからの出力信号を選択します。
出力信号 DIPスイッチの設定
Y/C
VBS
Y(輝度信号)/C(色信号)分
離信号を出力するときは、
この
位置にします。
1 · · · · 6
VBS信号を出力するときは、
こ
の位置にします。
(工場出荷時の設定)
1 · · · · 6
ア
ク
セ
サ
リ
ー
カ
ラ
ー
P
T
Z
モ
デ
ル
出力信号の切り換えは、
アミがかかっているDIPスイッチで行います。
カ
ラ
ー
カ
メ
ラ
ブ
ロ
ッ
ク
XC-555/555P
57
