2線式伝送回線用避雷器

2線式伝送回線用避雷器

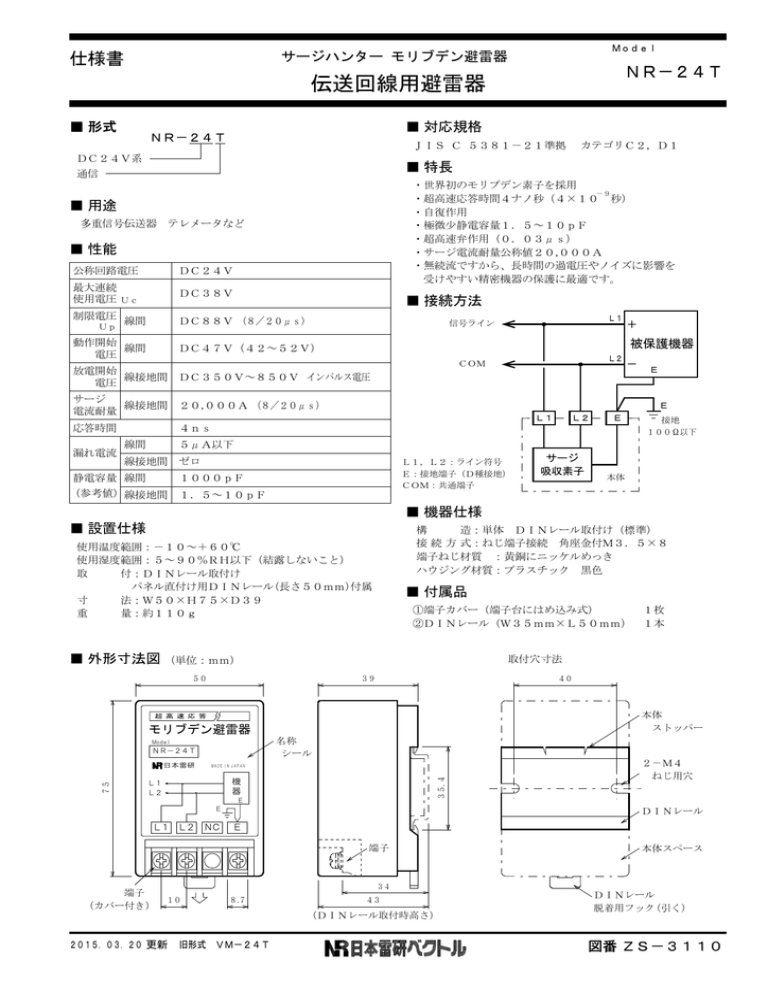

仕様書
Model
サージハンター モリブデン避雷器
NR-24T
伝送回線用避雷器
■ 形式
■ 対応規格
NR-24T
JIS C 5381-21準拠
DC24V系
通信
■ 特長
・世界初のモリブデン素子を採用
-9
・超高速応答時間4ナノ秒(4×10 秒)
・自復作用
・極微少静電容量1.5~10pF
・超高速弁作用(0.03μs)
・サージ電流耐量公称値20,
000A
・無続流ですから、長時間の過電圧やノイズに影響を
受けやすい精密機器の保護に最適です。
■ 用途
多重信号伝送器 テレメータなど
■ 性能
公称回路電圧
DC24V
最大連続
使用電圧 Uc
DC38V
制限電圧 線間
DC88V (8/20μs)
動作開始
線間
電圧
DC47V(42~52V)
Up
■ 接続方法
L1
信号ライン
L2
COM
サージ
線接地間 20,
000A (8/20μs)
電流耐量
-
E
E
L1
L2
E
4ns
応答時間
+
被保護機器
放電開始
線接地間 DC350V~850V インパルス電圧
電圧
漏れ電流
カテゴリC2,D1
接地
100Ω以下
5μA以下
線間
線接地間 ゼロ
L1,L2:ライン符号
E:接地端子(D種接地)
COM:共通端子
静電容量 線間
1000pF
(参考値)線接地間 1.5~10pF
サージ
吸収素子
本体
■ 機器仕様
■ 設置仕様
構
造:単体 DINレール取付け(標準)
接 続 方 式:ねじ端子接続 角座金付M3.5×8
端子ねじ材質 :黄銅にニッケルめっき
ハウジング材質:プラスチック 黒色
使用温度範囲:-10~+60℃
使用湿度範囲:5~90%RH以下(結露しないこと)
取
付:DINレール取付け
パネル直付け用DINレール
(長さ50mm)
付属
寸
法:W50×H75×D39
重
量:約110g
■ 付属品
①端子カバー(端子台にはめ込み式)
1枚
②DINレール(W35mm×L50mm) 1本
■ 外形寸法図 (単位:mm)
取付穴寸法
50
39
40
本体
ストッパー
超 高 速 応 答
モリブデン避雷器
名称
シール
Model
NR-24T
MADE IN JAPAN
35.4
75
日本雷研
機
器
L1
L2
E
E
L1 L2 NC
DINレール
E
端子
端子
(カバー付き)
2-M4
ねじ用穴
本体スペース
34
10
8.
7
43
(DINレール取付時高さ)
2015.03.20 更新 旧形式 VM-24T
DINレール
脱着用フック(引く)
図番 ZS-3110
サージハンター
取扱説明書
Model
サージハンター モリブデン避雷器
ightning
rrester
NR-24T
伝送回線用避雷器
本器は、伝送信号の専用回線など屋外ケーブルを通過してきた誘導雷サージを吸収し、テレメータのモデム等を保護する、
伝送回線用モリブデン避雷器です。
■ 効果的な渡り配線
■ 取付方法 (単位:mm)
DINレールのストッパーに本体底部を
取り付け、下部のフックで固定してください。
40
避雷器
被保護機器
E
FG
本体ストッパーを
上側に取り付ける
渡り配線
E パネル接地
2-M4ねじ用穴
接地 100Ω以下
保護したい機器のフレームグランド端子を避雷器の
端子Eに接続してからパネル接地端子に接続すると
被保護機器に誘導雷サージが及ばないようになる。
DINレール
本体スペース
■ 効果的なシールド端対策
L1
L2
GND
DINレール
脱着用フック
マイナスドライバーなどを
利用して引いてください。
E
L1
L2
GND
シールド線
非接地端はZnOで
電位上昇を抑える。
E
大地間の電位差
■ 結線図
伝送回線用
避雷器
M
M:モリブデン吸収素子
ZD:シリコン吸収素子
L1,L2:ライン符号
E:接地端子(D種接地)
FG:フレーム グランド
M
ZD
L1 L2
E
被保護機器
L1
※2
L2
M
伝送回線
M
ZD
L1 L2
SC-E270
※3
FG
伝
送
器
※1
E
伝送回線用
避雷器
E
※1
E
L1
FG
L2
伝
送
器
※2
モデムなど
被保護機器
■ 使用上の注意事項
1)接地工事はD種接地(100Ω以下)にて必ずおこなってください。
接地線は2m㎡以上を使用して、避雷針アースや高圧電力アースとの共用は避けてください。
※1
2)ラインと大地間には高電圧が掛かるため、信号ラインのマイナス側を接地しないこと。 ※2
3)予備線やシールド非接地端の対策もご検討願います。誘導雷対策としては両端接地が最適ですが、現場によりできない場合が
あります。放置するとケーブルの浮遊容量により、サージ侵入の大きな要因となります。このような場合には、
シールド用避雷器SC-E270(酸化亜鉛式)で非接地端の電位が上がらないようにすることをお勧め致します。 ※3
4)受送信双方に避雷器を取り付けることをお勧め致します。
5)絶縁抵抗試験時および耐電圧試験時には、漏れ電流により不良と見誤ることがありますので、関係先の了承を得て避雷器の
接地端子接続線を取りはずしておこなってください。
■ 定期点検の方法
・JIS規格による直流電圧を印加して1mA時の電圧を見る方法は、おこなわないでください。
モリブデン素子の試験は性質上、直流インパルス電圧もしくは交流電圧による方法となります。
・避雷器専用の簡易チェッカーCLA-2000(2000V用)をご使用ください。
・わからない間に誘導雷サージを受けている場合があります。雷シーズンの前後年2回位、定期点検の実施をお勧め致します。
交換用避雷器の手配中に被保護機器がサージを受けて破損することも考えられます。予備品の在庫をお勧め致します。
ネジの緩みや接地抵抗値のチェックも雷害対策の重要な点検項目です、必ずおこなってください。
■ 保証期間
仕様範囲および正常な使用状態で製造上の故障と認められる場合、1年間とします。
ただし、製品の故障や不具合などによる付随的損害の補償については、その責任を負いませんので、あらかじめご了承ください。
2015.03.20 更新
図番 TH-3110
