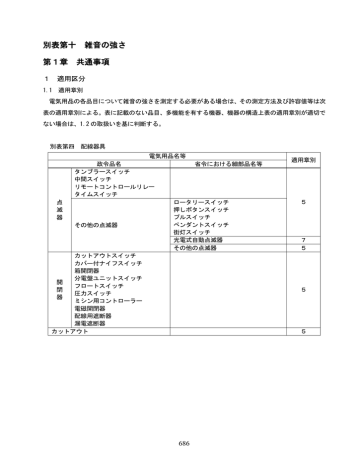

別表第十 雑音の強さ

第1章 共通事項

1 適用区分

1.1 適用章別

電気用品の各品目について雑音の強さを測定する必要がある場合は、その測定方法及び許容値等は次

表の適用章別による。表に記載のない品目、多機能を有する機器、機器の構造上表の適用章別が適切で

ない場合は、1.2 の取扱いを基に判断する。

別表第四 配線器具

電気用品名等

政令品名

タンブラースイッチ

中間スイッチ

リモートコントロールリレー

タイムスイッチ

その他の点滅器

省令における細部品名等

ロータリースイッチ

押しボタンスイッチ

プルスイッチ

ペンダントスイッチ

街灯スイッチ

光電式自動点滅器

その他の点滅器

カットアウトスイッチ

カバー付ナイフスイッチ

箱開閉器

分電盤ユニットスイッチ

フロートスイッチ

圧力スイッチ

ミシン用コントローラー

電磁開閉器

配線用遮断器

漏電遮断器

カットアウト

適用章別

686

政令品名

差込み接続器

ねじ込み接続器

ライティングダクト

電気用品名等

省令における細部品名等

差込みプラグ

コンセント

マルチタップ

コードコネクターボディ

アイロンプラグ

器具用差込みプラグ

アダプター

コードリール

その他の差込み接続器

ランプレセプタクル

セパラブルプラグボディ

アダプター

その他のねじ込み接続器

ライティングダクトの附属品

ライティングダクト用のカップリング

ライティングダクト用のエルボー

ライティングダクト用のティ

ライティングダクト用のクロス

ライティングダクト用のフィードイン

ボックス

ライティングダクト用のエンド

キャップ

その他のライティングダクトの附属品

ライティングダクト用接続器

ソケット

ローゼット

ジョイントボックス

ライティングダクト用のプラグ

ライティングダクト用のアダプター

その他のライティングダクト用接続器

蛍光灯用ソケット

蛍光灯用スターターソケット

分岐ソケット

キーレスソケット

防水ソケット

キーソケット

プルソケット

ボタンソケット

その他のソケット

ねじ込みローゼット

引掛けローゼット

その他のローゼット

適用章別

687

別表第七 小形交流電動機

政令品名

単相電動機

電気用品名等

省令における細部品名等

反発始動誘導電動機

分相始動誘導電動機

コンデンサー始動誘導電動機

コンデンサー誘導電動機

整流子電動機

くま取りコイル誘導電動機

その他の単相電動機

別表第八 電熱器具

電気便座

電気足温器

電気スリッパ

電気ひざ掛け

電気座布団

電気カーペット

電気敷布

電気毛布

電気布団

電気あんか

政令品名

電気いすカバー

電気採暖いす

電気こたつ

電気ストーブ

電気火鉢

その他の採暖用電熱器具

電気温蔵庫

電気トースター

電気天火

電気魚焼き器

電気ロースター

電気レンジ

電気こんろ

電気ソーセージ焼き器

ワッフルアイロン

電気たこ焼き器

電気ホットプレート

電気フライパン

電気がま

電気用品名等

省令における細部品名等

(電磁誘導加熱式のもの)

(その他のもの)

適用章別

適用章別

688

電気用品名等

電気ジャー

電気なべ

電気フライヤー

政令品名

電気卵ゆで器

電気保温盆

電気加温台

電気牛乳沸器

電気湯沸器

電気コーヒー沸器

電気茶沸器

電気酒かん器

電気湯せん器

電気蒸し器

電磁誘導加熱式調理器

その他の調理用電熱器具

ひげそり用湯沸器

電気髪ごて

ヘアカーラー

毛髪加湿器

その他の理容用電熱器具

電熱ナイフ

電気溶解器

電気焼成炉

電気はんだごて

こて加熱器

その他の工作又は工芸用の電熱器具

水道凍結防止器

ガラス曇り防止器

その他の凍結又は凝結防止用電熱器具

電気温水器

電熱式吸入器

電気温きゅう器

その他の家庭用電熱治療器

タオル蒸し器

電気消毒器(電熱)

省令における細部品名等

家庭用温熱治療器

湿潤器

電気スチームバス

スチームバス用電熱器

電気サウナバス

サウナバス用電熱器

電気湯のし器

投込み湯沸器

電気瞬間湯沸器

689

適用章別

政令品名

現像恒温器

電熱ボード

電熱シート

電熱マット

観賞魚用ヒーター

観賞植物用ヒーター

電気乾燥器

電気プレス器

電気育苗器

電気ふ卵器

電気育すう器

電気アイロン

電気裁縫ごて

電気接着器

電気香炉

電気くん蒸殺虫器

電熱式おもちや

別表第八 電動力応用機械器具

電気用品名等

省令における細部品名等

政令品名

電気ポンプ

ベルトコンベア

冷蔵用のショーケース

冷凍用のショーケース

アイスクリームフリーザー

電気冷蔵庫

電気冷凍庫

電気製氷機

電気冷水機

空気圧縮機

電動ミシン

電気ろくろ

電気鉛筆削機

電動かくはん機

電気はさみ

電気捕虫機

電気草刈機

電気刈込み機

電気芝刈機

電気用品名等

省令における細部品名等

電気ポンプ

電気井戸ポンプ

適用章別

適用章別

690

電動脱穀機

電動もみすり機

電動わら打機

電動縄ない機

選卵機

洗卵機

政令品名

園芸用電気耕土機

昆布加工機

するめ加工機

ジューサー

ジュースミキサー

フードミキサー

電気製めん機

電気もちつき機

コーヒーひき機

電気缶切機

電気肉ひき機

電気肉切り機

電気パン切り機

電気かつお節削機

電気氷削機

ディスポーザー

電気洗米機

野菜洗浄機

電気食器洗機

精米機

ほうじ茶機

包装機械

荷造機械

電気置時計

電気掛時計

自動印画定着器

自動印画水洗機

電気用品名等

省令における細部品名等

包装機械

おしぼり包装機

適用章別

691

電気用品名等

政令品名

謄写機

事務用印刷機

あて名印刷機

タイムレコーダー

タイムスタンプ

電動タイプライター

帳票分類機

文書細断機

電動断裁機

コレ一ター

紙とじ機

穴あけ機

番号機

チェックライター

硬貨計数機

紙幣計数機

ラベルタグ機械

ラミネーター

洗濯物仕上機械

洗濯物折畳み機械

おしぼり巻機

自動洗浄乾燥式便器

自動販売機

両替機

理髪いす

電気歯ブラシ

電気ブラシ

毛髪乾燥機

電気かみそり

電気バリカン

電気つめ磨き機

その他の理容用電動力応用機械器具

扇風機

サーキュレーター

換気扇

送風機

電気冷房機

電気冷風機

電気除湿機

ファンコイルユニット

ファン付コンベクター

温風暖房機

電気温風機

省令における細部品名等

(電子レンジを有しないもの)

(電子レンジを有するもの)

692

適用章別

2及び5

政令品名

電気加湿機

空気清浄機

電気除臭機

電気芳香拡散機

電気掃除機

電気レコードクリーナー

電気黒板ふきクリーナー

その他の電気吸じん機

電気床磨き機

電気靴磨き機

運動用具又は娯楽用具の洗浄機

電気洗濯機

電気脱水機

電気乾燥機

電気楽器

電気オルゴール

ベル

ブザー

チャイム

サイレン

電気グラインダー

電気ドリル

電気かんな

電気のこぎり

電気スクリュードライバー

その他の電動工具

電気噴水機

電気噴霧機

電気マッサージ器

電動式吸入器

家庭用電動力応用治療器

電気用品名等

省令における細部品名等

電気サンダー

電気ポリッシャー

電気金切り盤

電気ハンドシャー

電気みぞ切り機

電気角のみ機

電気チューブクリーナー

電気スケーリングマシン

電気タッパー

電気ナットランナー

電気刃物研ぎ機

その他の電動工具

指圧代用器

その他の家庭用電動力応用治療器

693

適用章別

電動式おもちや

電気遊戯盤

政令品名

その他の電動力応用遊戯器具

電気気泡発生器

電気用品名等

省令における細部品名等

電気乗物

その他の電動力応用遊戯器具

浴槽用電気気泡発生器

観賞魚用電気気泡発生器

その他の電気気泡発生器

浴槽用電気温水循環浄化器

別表第八 光源及び光源応用機械器具

写真焼付器

マイクロフィルムリーダー

スライド映写機

オーバーヘッド映写機

反射投影機

ビューワー

エレクトロニックフラッシュ

写真引伸機

写真引伸機用ランプハウス

白熱電球

蛍光ランプ

政令品名

エル・イー・ディー・ランプ

電気スタンド

家庭用つり下げ型蛍光灯器具

ハンドランプ

庭園灯器具

装飾用電灯器具

その他の白熱電灯器具

その他の放電灯器具

エル・イー・ディー・電灯器具

広告灯

検卵器

電気消毒器(殺菌灯)

家庭用光線治療器

充電式携帯電灯

複写機

電気用品名等

省令における細部品名等

(一般形)

(安定器内蔵形)

(赤外線ヒーター又はアーク放電によ

るもの)

(ランプによるもの)

(電磁誘導加熱利用のもの)

(その他のもの)

適用章別

適用章別

2及び4

694

別表第八 電子応用機械器具

電子時計

電子式卓上計算機

電子式金銭登録機

電子冷蔵庫

インターホン

電子楽器

政令品名

ラジオ受信機

テープレコーダー

レコードプレーヤー

ジュークボックス

その他の音響機器

ビデオテープレコーダー

消磁器

テレビジョン受信機

テレビジョン受信機用ブースター

高周波ウエルダー

電子レンジ

超音波ねずみ駆除機

超音波加湿機

超音波洗浄機

電子応用遊戯器具

電気用品名等

省令における細部品名等

(搬送式インターホン)

(デジタル半導体素子応用インターホ

ン)

(その他のインターホン)

(電子鍵盤楽器、音源モジュール、その

他の電子楽器及びその周辺機器)

(レコードプレーヤー、レコードオート

チェンジャー)

(ステレオ、電蓄、レシーバー、プリメ

インアンプ、プリアンプ、パワーアンプ、

イコライザーアンプ、マイクミキシング

アンプ、サウンドデコーダー、サウンド

プロセッサー、FMチューナ、AMチュ

ーナ、拡声装置、ラジオ付きテープレコ

ーダー、ノイズリダクションユニット、

CDプレーヤー、CDオートチェンジャ

ー、アンプ付スピーカ、MDプレーヤー、

MDレコーダー、テレビチューナ(スピ

適用章別

ナ、CSチューナ、文字多重アダプター、

ビデオディスクプレーヤー、DVDプレ

ーヤー、DVDレコーダー、HDDレコ

ーダー等で高周波変調器を有しないも

の)

(上欄と同品目で高周波変調器を有す

るもの)

(高周波変調器を有しないもの)

(高周波変調器を有するもの)

(ビデオモニター)

(調理用ヒーターを有しないもの)

(調理用ヒーターを有するもの)

(高周波変調器を有しないもの)

(高周波変調器を有するもの)

3及び8

3及び8

2及び5

4及び8

695

電気用品名等

政令品名

高周波脱毛器

家庭用低周波治療器

家庭用超音波治療器

家庭用超短波治療器

省令における細部品名等

適用章別

別表第八 交流用電気機械器具及び携帯発電機

電気用品名等

政令品名

電灯付家具

コンセント付家具

その他の電気機械器具付家具

調光器

電気ペンシル

漏電検知器

防犯警報器

アーク溶接機

雑音防止器

医療用物質生成器

磁気治療器

家庭用電位治療器

電気冷蔵庫(吸収式)

電撃殺虫器

電気さく用電源装置

電気浴器用電源装置

直流電源装置

携帯発電機

省令における細部品名等

(高周波電流を重畳し使用するもの)

(その他のもの)

(高周波利用のもの)

(その他のもの)

適用章別

備考:表中の*印は、家具に取り付けられた電気機械器具に適用される章を適用する。

5*

1.2 適用方法

1.1 の表に記載のない品目(省令における細部品名等を含む。 、多機能を有する機器、機器の構造

上表の適用章別が適切でない場合は、雑音の発生原因が類似の機器の適用章別及び次の取扱いを基に

判断する。ただし、雑音の発生原因がないもの(抵抗負荷、誘導負荷、白熱電球並びに変圧器のみ又

は、これらの組み合わせのみで構成されるものであって、自動制御機能がない電気用品に限る)にあ

っては、適用章別にかかわらず技術基準に適合しているものとみなす。

(1) 高周波利用機器

第2章で対象とする「高周波利用機器」とは、電磁誘導加熱式調理器、家庭用電位治療器、家庭

用超音波治療器、家庭用超短波治療器、超音波加湿機、電子レンジ、高周波脱毛器、超音波洗浄器、

696

超音波ねずみ駆除器、加熱素子に電磁誘導加熱を利用した機器等の発振器により高周波を発生させ

て使用する機器をいう。

(2) デジタル技術応用機器

第4章で対象とする「デジタル技術応用機器」とは、主に多数の周期的2進パルス化電気、電子波

形を発生し、次の一以上の目的のために設計されたものをいう。

(a) データ入力線を通し又はキーボード等を介してデータ(周期的2進パルス)を入力するもの。

(b) 入力データについて演算、データ変換、記憶、転送等の処理を行うもの。

(c) 処理データをデータ出力線を介して出力するもの又は表示装置に出力するもの。

「デジタル技術応用機器」には、マイクロプロセッサを応用した電子応用遊戯器具、電子時計、

電子式卓上計算機、電子式金銭登録機等を含む。ただし、システムの2次的な動作としてマイク

ロプロセッサを用いたものは含まない。

(3) 複合機能を有する電気用品の扱い

2以上の機能(複合機能)を有する電気用品の取り扱いは次による。

(a) 各機能を独立して動作させることが可能な場合は、それぞれの機能に該当する章を適用する。

(b) 各機能を独立して動作させることができない場合は、その機器の主たる機能に該当する章を適

用する。ただし、他の機能に該当する章の測定項目のうち、主たる機能に該当する測定項目に対

して測定周波数範囲や測定方法が同等とみなされないものは、その項目の測定も追加して行う。

2 測定装置

測定装置及び測定サイトは平成 10 年度電気通信技術審議会答申『無線妨害波およびイミュニティ

測定装置の技術的条件』に準拠したものを使用する。なお、この答申に準拠したものであれば、他の

測定装置(例えばスペクトラムアナライザ等)及び測定サイト(例えば電波暗室等)を用いてもよい。

697

2.1 雑音電界強度の測定装置(周波数範囲 0.15MHz~30MHz)

妨害波測定器

測定装置

ア ン テ ナ

規 格

6dB低下の帯域幅

準尖頭値電圧計の電気的充電時定数

準尖頭値電圧計の電気的放電時定数

9kHz

1ms

160ms

臨界制動された指示計器の機械的時定数(注)

検波器より前の段の過負荷係数

(指示計器の最大の振れを生ずる正弦波信号のレベルを超えて)

160ms

30dB

検波器と指示計器の間に挿入する直流増幅器の過負荷係数

(指示計器の最大の振れを生ずる直流レベルを超えて)

12dB

形式 放射の磁界成分を測定するために、電気的にシールドされたループアンテナ

を使用する。

寸法 一辺が 60 ㎝の正方形の中に完全に入る大きさのものであること。

適当なフェライトロッドアンテナを用いてもよい。

平衡 一様な電磁界内でアンテナを回転させたとき、交差する偏波方向のレベルが、

平行な偏波方向のレベルより 20dB以上低くなるものであること。

(注)指示計器の機械的時定数は、指示計器が直線的に動作することを仮定している。

しかし、指示計器が直線的に動作しないものであっても、測定器がこの規格の要求を満足するも

のであれば使用してよいこととする。

妨害波測定器

2.2 雑音電界強度の測定装置(周波数範囲 30MHz~1,000MHz)

測定装置

ア ン テ ナ

規 格

6dB低下の帯域幅

準尖頭値電圧計の電気的充電時定数

120kHz

1ms

準尖頭値電圧計の電気的放電時定数

臨界制動された指示計器の機械的時定数(注)

検波器より前の段の過負荷係数

(指示計器の最大の振れを生ずる正弦波信号のレベルを超えて)

550ms

100ms

43.5dB

検波器と指示計器の間に挿入する直流増幅器の過負荷係数

(指示計器の最大の振れを生ずる直流レベルを超えて)

6dB

形式 基準とするアンテナは平衡形ダイポールとする。

長さ 80MHz以上の周波数に対しては、その長さを加減して共振させるものとし、

また、80MHz未満の周波数に対してはその長さを 80MHzに対する共振長と

する。

測定器との接続

アンテナは、平衡―不平衡変換器を介して測定器の入力端子に接続すること。

偏波 アンテナは、放射されるすべての偏波成分について測定できるように、その

向きを自由に変えられるものであること。

平衡 一様な電磁界内でアンテナを回転させたとき、交差する偏波方向のレベルが、

平行な偏波方向のレベルより 20dB以上低くなるものであること。

(注)指示計器の機械的時定数は、指示計器が直線的に動作することを仮定している。

しかし、指示計器が直線的に動作しないものであっても、測定器がこの規格の要求を満足する

ものであれば使用してよいこととする。

698

2.3 雑音電力の測定装置(周波数範囲 30MHz~300MHz)

測定装置 規 格

2.2 の妨害波測定器の規格のものを使用する。ただし、周波数範囲は 30M~300

妨害波測定器

MHz。

吸収クランプ 図1-1による。

2.4 雑音端子電圧の測定装置(周波数範囲 0.15MHz~30MHz)

測定装置 規 格

妨害波測定器 2.1 の妨害波測定器の規格のものを使用する。

擬似電源

回路網

50Ω/50μH・V形擬似電源回路網 図1-2による。

高周波電圧

測定プローブ

図1-3による。

2.5 不連続性雑音の測定装置(周波数範囲0.15MHz~30MHz)

ディスターバンスアナライザの規格<例>

雑音の継続時間測定確度 5%

連続性雑音の総継続時間 0~999.9 sec

測 定 時 間 設定:0~999 min、測定:0~999 min

クリック測定数 τ≦10 ms のクリック:0~999 個

10 ms <τ≦200 ms のクリック:0~999 個

τは雑音の継続時間

スイッチ開閉動作数 0~999 個

クリック発生率の 1)5 クリック/min を超えた場合ランプ点灯

限度表示 (τ≦10 ms のクリックを対象)

2)2 クリック/2sec を超えた場合ランプ点灯

(τ≦200 ms のクリックを対象)

スタート 手 動

ストップ 手動及び自動(測定時間終了時にランプ点灯、表示は固定)

表 示 最大4桁、デジタル表示

その他の測定 雑音が連続性と判定された場合はランプ表示

プラグインユニット

測定周波数範囲

1F入力周波数 (注2)

1F基準入力レベル (注2)

準尖頭値基準入力レベル (注2)

0.15MHz~30MHz

30/455kHz

90dB(終端)

1V

メータアナログ回路時定数 160 ms

準尖頭値入力過負荷係数 12dB以上

(注)1 昭和 53, 55 年度電波技術審議会答申の規定

699

2 この規格は、組み合わせて使用する妨害波測定器から供給される信号の周波数又は

レベルに適合させる。

A 供試器 D及びE フェライト管 単位:㎜

B 電源線 F 固定のフェライト吸収体

C 電流トランス G コネクタ

図1-1 30MHzから 300MHzまでの雑音電力の測定

AA:電源端子

P :供試器用コネクタ

図1-2 50Ω/50μH・V形擬似電源回路網

700

1,500

(注) V= ・U

ここで、

V:雑音電圧

U:妨害波測定器の入力電圧

図1-3 高周波電圧測定用プローブ

701

第2章 高周波利用機器

1 許容値

高周波利用機器にあっては、次に適合すること。ただし、13.56MHz±6.78kHz、27.12MHz±162.72kHz、

40.68MHz±20.34kHz、2,450MHz±50MHz 及び 5.8GHz±75MHz の周波数を除く。

1.1 雑音電界強度の許容値

1.1.1 周波数が526.5kHz以上18GHz以下の範囲にあっては、次の表の値以下であること。供試品から

空中線までの距離は30mを基本とするが、10m又は3mで測定する場合は該当欄の値以下であれ

ば適合とみなされる。この表において、dBは、1μV/mを0dBとして算出した値とする。

周波数範囲

1606.5kHz を超え 30MHz 以下

30MHz を超え 90MHz 未満

90MHz 以上 108MHz 以下

108MHz を超え 170MHz 未満

170MHz 以上 222MHz 以下

222MHz を超え 470MHz 未満

470MHz 以上 770MHz 以下

770MHz を超え 1GHz 以下

526.5kHz 以上 1606.5kHz 以下

測定距離 30m

30

雑音電界強度(dB)

40*

40*

30

40*

30

40*

40

40*

10m

50

55*

50*

40

50*

40

50*

50

50*

3m

1GHz を超え 18GHz 以下** 40* 50* 60*

(注)1. *は 500W 未満のものに適用する。500W 以上のものについては、次式による。

測定距離 30m:電界強度 V=20log

10

20P (dB) P:定格高周波出力(W)

測定距離 10m:V+15(dB)〔1606.5kHz~30MHz〕

V+10(dB)〔30MHz~1,000MHz〕

測定距離 3m:V+20(dB)〔1GHz~18GHz〕

ただし、定格高周波出力が 2,000W を超える電磁誘導加熱式調理器及びその他の電磁誘導加

熱応用機器にあっては、P は 2,000 とし、その他のものであって定格高周波出力が 1,000W を

超えるものにあっては、P は 1,000 とする。

なお、測定値がこの表の 500W 未満に適用する値以下であれば出力の如何にかかわらず適合

とみなされ、定格高周波出力の確認のために行う 3.3 項の出力の測定は省略できる。

2. **の周波数範囲のうち 11.7GHz 以上 12.7GHz 以下のものを除く。

1.1.2 周波数が11.7GHz以上12.7GHz以下の範囲にあっては、半波長共振平衡形ダイポールの実効輻射

702

電力で57dB以下であること。この場合において、dBは、1pWを0dBとして算出した値とする。

なお、3mの距離で測定した雑音電界強度が64.4dB以下であれば適合とみなされる。この場合

において、dBは、1μV/mを0dBとして算出した値とする。

1.1.3 高周波ウェルダーにあっては、雑音電界強度は、次に適合すること。ただし、電界シールドさ

れた室において使用する旨が表示されているものにあつては、この限りでない。

準値以下にさせることができる室をいう。

(1) 器 体 か ら 発 生 す る 輻 射 波 ( 周 波 数 が 13.56MHz±6.78kHz 、 27.12MHz±162.72kHz 、

40.68MHz±20.34kHz、2,450MHz±50MHz、5.8GHz±75MHz 及び 24.125GHz±125MHz の範囲内のもの

(2) 40.46MHzの周波数を使用するものにあっては周波数が 40.46MHz±240kHz の範囲内(周波数が

40.68MHz±20.34kHz の範囲内のものを除く)において、41.14MHz の周波数を使用するものにあっ

ては周波数が 41.14MHz±240kHz の範囲内において、器体から発生する輻射波の電界強度は、その

器体から 100m の距離で測定したとき、2.5mV/m 以下であること。

1.1.4 アーク溶接機のうち、高周波電流を重畳して使用するものにあっては、器体から発生する輻射

波(周波数が13.56MHz±6.78kHz、27.12MHz±162.72kHz、40.68MHz±20.34kHz、2,450MHz±50MHz、

距離で測定したとき、次に適合すること。ただし、電界シールドされた室において使用する旨

が表示されているものにあつては、この限りでない。

以下にさせることができる室をいう。

(1) 90MHz から 108MHz まで及び 170MHz から 222MHz までの周波数の範囲においては、それぞれ

30μV/m 以下であること。

(2) 470MHz から 770MHz までの周波数の範囲においては、100μV/m 以下であること。

(3) (1)及び(2)に掲げる周波数以外の周波数においては、次の式により計算した値以下であること。

この場合において、高周波出力が 500W 未満のものにあつては、100μV/m 以下であること。

V

=

20

P

V は、電界強度とし、その単位は、μV/m とする。

P は、高周波出力とし、その単位は、W とする。

1.2 雑音端子電圧の許容値

雑音端子電圧は、一線対地間を測定したとき、次の表の左欄に掲げる周波数範囲ごとにそれぞれ

同表の右欄に掲げる値以下であること。この場合において、dBは、1μVを0dBとして算出した値と

703

する。

周 波 数 範 囲

526.5kHz 以上 5MHz 以下

5MHz を超え 30MHz 以下

雑音端子電圧(dB)準尖頭値

56

60

2 供試器の負荷条件等

2.1 共通事項

個別事項で特別に規定するものを除き次による。

(1) 電源は定格電圧、定格周波数で運転する。複数の定格をもつものにあっては、雑音が最大とな

る定格値とする。

(2) 供試器の置き方

(イ) 特に規定のない場合、雑音電界強度の測定にあっては高さ40cmの絶縁物の回転台、雑音端子

電圧の測定にあっては高さ40cmの絶縁物の試験台の上に置く。ただし、床置型のものは、厚さ

3㎜のゴム又はプラスチック製の絶縁シート上に通常の使用状態と同じように置く。

(ロ) 置き方は通常使用の姿勢とし、携帯用又は手持形のものにあっては、安定する任意の姿勢と

する。

(ハ) 扉を有するものにあっては、閉じておく。

(ニ) 付属の置き台等を有するものにあっては、それらを用いる。

供試器の横に置き、供試器とコントローラー間の接続線は付属のものを用い、30~40cm の長

さの束になるように折り曲げるものとする。

(3) 出力切替スイッチ等

出力を切替スイッチその他の方法により調節できるものにあっては、最大の出力とする。

(4) 複合機器の取扱い

他の独立した機能が同一のケースに収容され1台の商品とされている場合は、他の機能は停止

させて測定する。なお、同機能の高周波発生装置が2つ以上ある場合は装置ごとに測定する。

機能が独立せず、他の機能を停止させることが出来ない場合は、両機能を動作させて測定す

る。他の章で対象としている機能と複合の場合は、第1章1.2(3)による。なお、本章の雑音端子

電圧および雑音電界強度の許容値に適合すれば、第5章の雑音端子電圧、雑音電力の測定を省略

できる。この場合、第5章対象の機能の動作条件が第5章指定の動作条件である場合に限る。

(5) 測定時間

測定時間は供試器に定格時間の表示のある場合はその表示に従うが、その他の場合は測定時

間に制限は設けない。

704

(6) 予備運転

供試器は、別途規定された負荷を用いて、少なくとも10分間予熱を行う。予熱のできないも

のは動作安定後測定を行う。

(7) 試験場所の温・湿度環境(JIS Z 8703による常温常湿)

温度 5℃~35℃の範囲

湿度

(8) 測定装置

45%~85%の範囲

測定器、アンテナ、擬似電源回路網等は第1章共通事項 2.測定装置に記載されたものを使

用する。ただし、擬似電源回路網は図1-2 50Ω/50μH・V 形擬似電源回路網を使用する。雑

音電界強度を測定する場合は、測定器は電界強度測定器を使用してもよい。

1GHz を超える雑音電界強度及び実効放射電力の測定の場合には、スペクトラムアナライザと

ホーンアンテナを使用する。

(8-1) スペクトラムアナライザ

周波数1GHz から18GHz の測定に使用するスペクトラムアナライザは下記または下記と等価

な性能であること。

(イ) 帯域幅 B

6

は125kHz±25kHz であること。なお、帯域幅B

6

とは、スペクトラムアナライ

ザの総合選択曲線の帯域中央の周波数における応答特性より減衰量が6dBだけ低いレベル

の2点間の幅をいう。

(ロ) スプリアスレスポンスは、周波数掃引中のそれぞれの同調周波数での応答より少なくと

も40dB は低いこと。これは、プリセレクタを用いれば可能である。

(ハ) 9 kHz から1,000 MHz までの任意の周波数の3 V/m の電磁界(無変調)の中にスペクト

ラムアナライザを置いたときに、スペクトラムアナライザの製造業者が指定する有効指示

範囲の上限および下限において、1 dB を超える測定誤差を発生しないこと。

(ニ) 強力な基本波が存在している状態で、微弱なスプリアス信号を測定する場合には、スペ

クトラムアナライザの入力回路が過負荷や損傷するのを防止し、また高調波あるいは相互

変調信号の発生を防ぐために、供試器の基本周波数において充分な減衰を与えるフィルタ

をスペクトラムアナライザの入力端に備えること。

(注)1 通常、供試器の基本周波数において30dB のフィルタが用いられる。

2 基本周波数が複数ある場合には、このようなフィルタが数多く必要となる。

(ホ) 掃引時間を遅くした時も目視で観測できるように、スペクトラムアナライザには何らか

の蓄積表示機能を備えること。

(ヘ) 周波数掃引時間は、例えば0.1 秒から10 秒までの範囲で可変であること。

(8-2) ホーンアンテナ

測定距離をd=3m、測定雑音電界強度の波長をλm、周波数をfGHz、ホーンアンテナの開

口面の寸法を Dmとして

705

D

λ

2

d

=

0 .

45

f

及びD>>λを満足するものとする。

2.2 負荷条件の個別事項

(1) 高周波ウェルダー

供試器に付属している電極を使用して塩化ビニル等の試験材料に通電する実負荷とする。

(2) 家庭用超短波治療器

電極板を使用するものにあっては電極コードは30~40cmの長さに束ねて、極板は直接重ね合

わせて無負荷状態で固定する。その他の方式のものも無負荷状態で測定する。

また付属の遮蔽カーテン等を有するものはそれを使用して測定する。

(3) 高周波利用の家庭用電位治療器

電極板は広げて無負荷とする。

(4) 家庭用超音波治療器

治療用導子の振動面を深さ10cm以上の水槽の表面に下を向けて浸す。

(5) 高周波脱毛器

試験用抵抗器を対極導子と電極との間に接続する。

(6) 超音波洗浄機

水槽に定格容量(定格容量の表示のないものにあっては、水槽の容量の約80%)の水を入れ

る。

(7) 超音波ねずみ駆除機

発音器の前面に障害物を置かないこと。

(8) 電子レンジ

(イ) 予備運転

2個の1リットル用ビーカーに入れた2リットルの水道水からなる擬似負荷を使用する。ただ

し、加熱室寸法が小さくて入らない場合は、容量500ミリリットルのビーカーを4個使用して

もよい。負荷の位置は、図2-1に示す通り、加熱室受皿の中央部とする。

自動販売機にあって加熱室寸法が小さくて入らない場合は、入りうる最大容量のビーカー

入りの水道水からなる擬似負荷を使用してもよい。

(ロ) 雑音測定用負荷/出力測定用負荷

次の(a)、(b)、(c)の負荷の何れかによるが、自動販売機あるいは解凍専用機などの特殊目

的のものにあって加熱室寸法が小さくて入らないあるいは擬似負荷として水道水が使用でき

ない場合は入りうる最大容量のビーカー入りの水道水からなる擬似負荷又は実使用負荷を使

用してもよい。

706

(a)2リットル水道水による擬似負荷を使用

2個の1リットル用ビーカーに等分に入れた2リットルの初期温度15℃から25℃の水道水か

らなる負荷を、加熱室の受皿中央に置く。ただし、加熱室寸法が小さくて入らない場合は、

容量500ミリリットルのビーカーを4個使用してもよい。棚又はその他の特別な支持具が備え

られている場合には、それを通常の位置に置いた状態で測定する。測定中においては、負荷

の沸騰を防ぐため、適当な時間間隔で水を取替える。判定に疑義がある場合は、初期水温に

より測定した値を測定値とする。

図2-1 電子レンジの負荷位置

(b) 1リットル水道水による擬似負荷を使用(省令第2項を選択した場合適用)

外径が190㎜、ガラスの最大厚さ3㎜の円筒状のほう珪酸ガラス製などの低損失容器に初

期温度15℃から25℃の1リットルの水道水を負荷として入れ、加熱室の中央に置く。棚又は

その他の特別な支持具が備えられている場合には、それを通常の位置に置いた状態で測定

する。測定中においては、負荷の沸騰を防ぐため、適当な時間間隔で水を取替える。判定

に疑義がある場合は、初期水温により測定した値を測定値とする。

(c) 水負荷が使用できない供試器

比熱が把握できる実負荷或いは、使用可能な擬似負荷を使用する。

(ハ) マグネトロンの動作開始時の過渡時に発生する数秒間の妨害波は測定値としない。

(9) 電磁誘導加熱式調理器

(イ) 供試器の負荷

供試器の負荷は、製造者が提供する重量及び比熱が明らかな鍋に初期温度15℃から25℃の

水道水を入れたものを使用する。なお、通常の使用状態で鍋を使用しない供試器にあって、

水道水が使用できない場合は、無負荷、実負荷あるいはアルミブロックなどによる擬似負荷

を使用する。

707

(ロ) 供試器の動作状態

2.1(7)に示す温・湿度環境において、供試器の加熱部中央に負荷(製造者が指定する鍋に

1.5リットルの水を入れたもの)を置き、定格電圧・定格周波数を加えて動作させた状態をい

う。

動作状態において、供試器加熱部中央に負荷(製造者が指定する鍋に1.5リットルの水が入

らない場合は、水の容量は指定する鍋の容量の80%とする)を置き、定格電圧・定格周波数

を加えて動作させた状態をいう。

鍋を使用しない供試器にあっては無負荷。ただし、無負荷では保護装置などが動作して測

定が困難な場合は、実調理物あるいは供試器の動作が実調理物と同等になる擬似負荷を製造

者が指定する位置に置き動作させた状態をいう。

(10) 超音波加湿器

水槽に定格容量(定格容量表示のないものにあっては、水槽の容量の約80%)の水を入れる。

(11) 搬送式インターホン

供試器の高周波出力端子(電源端子)間に擬似負荷回路網(230kHz以上の周波数において定

格負荷10Ωとなるよう10Ωの直流抵抗に1μFのコンデンサを直列に接続したもの)を接続する。

(12) 電磁誘導加熱応用複写機

電磁誘導加熱を画像の定着に応用した複写機の負荷動作条件を以下のように規定する。

(イ) 電源投入後から待機状態までの間に、定着器に利用している誘導コイルに加わる高周波電

力が最大となる機器の場合は、その時の放射妨害を測定する。電源投入直後の 10 秒間の放

射妨害は測定に含めない。この場合、定着器は室温と同じ温度からスタートさせる。

電源投入後から待機状態までの間に、定着器に利用している誘導コイルに加わる高周波

電力が最大とならない機器の場合は、この(イ)項は適用しない。

(ロ) 待機状態及び連続複写状態とする。連続複写状態では、複写用紙の走行を行い、同時に動

作できるものをすべて動作させる。ただし、複写用紙の走行なしでの雑音の値が、複写用紙

を走行させた場合の雑音の値と変化が認められない場合は、複写用紙の走行なしの動作も可

能とする。

(ハ) 原稿は日本工業規格 JIS B 9523(1987)に定められる A4 サイズのテストチャートとする。

708

3 測定方法

3.1 雑音電界強度

3.1.1 共通事項

(1) 試験場所

下記条件のオープンサイトまたは等価な電波暗室にて測定する。

供試器の電源を切った状態で、試験場において測定される無線周波の周囲雑音や信号の強度

は、1GHz以下の周波数帯にあっては、許容値より少なくとも6dB低いこと。1GHz以上の測定

に当たっては少なくとも許容値より10dB低いこと。ただし、判定に疑義がある場合は、許

容値より20dB以上低い環境で再測定すること。

(2) 供試器、測定器のアンテナの配置

供試器と測定器のアンテナを前項楕円の焦点に配置し、両者の間隔(測定距離)は原則とし

て30mとするが、周囲雑音の影響がある場合等、必要に応じて10mまで距離を短縮して測定

を行う。ただし、1GHz以上の測定においては必要に応じて3mまで距離を短縮してもよい。

供試器の一番近い箇所から規定の距離離れたところに測定用アンテナを置き測定する。

複写機は80cm、その他は40cm、ただし、床置型専用装置にあっては、厚さ3㎜の絶縁物上に通

図2-2 526.5kHz-30MHz における測定

709

図2-3 30MHz-1,000MHz における測定

図2-4 1GHz~18GHz における測定

距離dを決定するためには、アンテナの測定点は、アンテナ製造者が規定しているように、アンテナ

の給電点にあるか、又はアンテナの開口にあるか、いずれかでなければならない。

図2-5 11.7GHz~12.7GHz における測定(置換法)

(3) アンテナの高さ及び偏波面

測定用アンテナは次の高さに設定する。

・ループアンテナにあっては、アンテナの下端の高さが地上 1mとなるように設定する。

710

・半波長ダイポールアンテナにあっては、測定距離が 10mの場合 1~4m、また測定距離

が 30mの場合 2~6mの高さの範囲で変化させる。

30MHz以下の測定では、測定用アンテナの垂直偏波面について、また30MHz以上の測定は、

測定用アンテナの水平偏波面及び垂直偏波面について行う。ただし、垂直偏波面での測定に

あっては、測定用アンテナの最下部と対地面の間隔が25cm以下とならないようにアンテナを

設置する。

(4) 測定の方法

(イ) 526.5kHz-30MHzにおける測定

供試器を動作状態にし、ループアンテナの指向方向を変化させ、また供試器を回転させて、

手順

(a)スペクトラムアナライザとループアンテナを使用した予備試験により最大放射方向と

雑音電界強度の中心周波数を把握する。この場合、最大値に近い大きさの周波数がある

場合は、この周波数も把握する。

(b)上記(a)で把握した最大放射方向に供試器を固定し、スペクトラムアナライザに代えて、

妨害波測定器を接続して上記(a)で把握した雑音電界強度の中心周波数における最大値

を測定値とする。

(ロ) 30MHz-1,000MHzにおける測定

供試器を動作状態にし、ダイポールアンテナを水平及び垂直にして、その高さを変化させ、

手順

(a)スペクトラムアナライザとダイポールアンテナを使用した予備試験により最大放射方

向と周波数帯域毎に電界強度の最大値の中心周波数を把握する。この場合、最大値に近

い大きさの周波数がある場合は、この周波数も把握する。

(b)上記(a)で把握した最大放射方向に供試器を固定し、スペクトラムアナライザに代えて、

上記(a)で把握した中心周波数に設定した妨害波測定器を接続してアンテナを水平及び

垂直にしてその高さを変化させ、最大値を測定値とする。

(ハ) 1GHz-18GHzにおける測定(直接法)

受信ホーンアンテナの中心の高さは供試器の中心の高さと等しくなるように設定する。

供試器を動作状態にし、前面を基準に、30度毎に供試器を回転させて測定器の最大指示値

手順

(a)下記条件に設定したスペクトラムアナライザとホーンアンテナを使用した予備試験に

より最大放射方向と周波数帯域毎に電界強度の最大値の中心周波数を把握する。この場

合、最大値に近い大きさの周波数がある場合は、この周波数も把握する。

711

(スペクトラムアナライザの設定)

分解能帯域幅:100kHz

ビデオ帯域幅:300kHz

表示モード :対数表示モード

掃引時間 :自動設定

基準レベル :使用のスペクトラムアナライザの取扱説明書の注意事項を守り設定

(b)上記(a)で把握した最大放射方向に供試器を固定し、上記(a)で把握した中心周波数と

して、下記条件に設定したスペクトラムアナライザを接続してホーンアンテナにより水

平偏波面、垂直偏波面での電界強度を少なくとも5回の掃引期間でマックスホールド測

定し、その大きい値を測定値とする。但し、測定の中心周波数は1.005~2.395GHzと2.505

~17.995GHzとする。

(スペクトラムアナライザの設定)

掃引周波数 :10MHz

分解能帯域幅:100kHz

ビデオ帯域幅:30Hz

表示モード :リニア表示モード

掃引時間 :自動設定

基準レベル :使用のスペクトラムアナライザの取扱説明書の注意事項を守り設定

(ニ) 11.7GHz-12.7GHzにおける測定(置換法)

(ハ)と同様に受信アンテナを設定する。始めに供試器を回転させ、雑音のレベルが最大と

アンテナを置き、先の供試器で記録した指示値を得るために、送信ホーンアンテナに信号

電力を加え、同じ指示値になった時の送信ホーンアンテナヘの入力電力を測定する。

(図2-5)

(5) データ処理

(4)(イ)-(ハ)で得られた測定値は、アンテナ係数、ケーブル損失、その他使用した増幅器・

減衰器等の係数を考慮し、雑音電界強度を求める。なお、実効放射電力は雑音電界強度から

7.4dB減じて求める。

(4)(ニ)で得られた測定値は、送信ホーンアンテナの利得及び半波長ダイポールアンテナの

利得を考慮することにより、実効放射電力を求める。

3.1.2 搬送式インターホンの個別事項

供試器と擬似負荷の接続方法を図2-6に示す。

712

図2-6 搬送式インターホンの擬似負荷接続方法(例)

3.2 雑音端子電圧

3.2.1 共通事項

供試器、測定器等の配置例を図2-7に示す。

図2-7 雑音端子電圧測定配置例

(床を基準接地導体面とする場合)

測定上の注意事項

(1)供試器は擬似電源回路網から 80cm 離して配置する。電源コードの長さが 80cm を超える分

は 30~40cm の長さの水平の束になるよう前後に折り曲げるものとする。

(2)2m 平方以上の基準接地導体面上に設置した高さ 40cm の絶縁物の台上に供試器を置き、他

の接地導体面から 80cm 以上離して置くこと。ただし、床置型機器にあっては、厚さ 3 ㎜の

絶縁物上に通常の使用状態と同じように置く。

(3)シールドルーム内で測定する場合は、絶縁物の台上に置き、シールドルームの壁の一面を

(4)アース端子を有する供試器のアース線は、電源コードに沿って配線し、擬似電源回路網の

接地端子に接続する。

3.2.2 高周波ウェルダー、超短波治療器等の個別事項

供試器、測定器等の配置方法を図2-8に示す。

713

(注)強力な高周波数出力が回路網より直接測定器に入力されるとエラーを生じるので高域

阻止のフィルターを中間に入れて、測定対象のスプリアスだけを測定する。

図2-8 高周波ウェルダー、超短波治療器等の測定配置例

3.2.3 搬送式インターホンの個別事項

供試器、擬似負荷回路網、測定器等の接続方法を図2-9に示す。

図2-9 搬送式インターホンの雑音端子電圧測定接続方法(例)

3.3 高周波出力の測定方法

3.3.1 電磁誘導加熱式調理器

電磁誘導加熱式調理器の高周波出力の測定は次の方法による。

714

図2-10 供試器及び測定器の接続

(1) 図2-10のように供試器及び測定器を接続する。

(2) 供試器を動作状態とし、定格消費電力に対応する高周波出力で加熱する。

電力量計の指示が 120Wh に達したとき供試器の電源を切り、負荷の鍋の中の水を十分撹

拌した後、その温度を測定し、次の式から熱効率ηを求める。

ただし、電力量計の指示が 120Wh に達したとき、沸騰する場合又は 50℃に達しない場合

は加熱前の水温から 80℃に達したときの電力量計の指示 K を読取り、次の式から熱効率η

を求める。

熱効率η=

K

×

×

860

×100(%)

ここでV :鍋の中の水(標準状態では1.5リットル)の重量(g)

(1.5 リットルの水が入らないものは、鍋の容量の 80%の水の重量)

C :試験に用いた鍋の比熱

W :試験に用いた鍋の重量(g)

T :加熱後の水の温度(℃)

To :加熱前の水の温度(℃)

K :加熱に要した消費電力量(Wh)

高周波出力 P は次式により求める。

P=η×p

ここで p:定格消費電力(W)

(3) 鍋を使用しない供試器であって、水道水が使用できない場合は、誘導電流により加熱さ

れる被加熱器の温度が 80℃に達したときの電力量計の指示 K を読み取り、(2)の式で V=0

として計算する。被加熱器の形状などにより、温度むらが大きく、温度の測定が困難な

場合には、加熱コイルへの入力電力の実効値を測定し、加熱コイルの抵抗損を減じて、

高周波出力とする。

3.3.2 電子レンジ

電子レンジの高周波出力の測定は次の方法の何れかによる。測定時の周囲温度は20±2℃とす

715

る。

(1) 2リットルによる方法

供試電子レンジを2分動作1分休止を繰り返し、各部の温度がほぼ一定の温度になった後、下

記により加熱し、次式により高周波出力を算出する。

(イ) 1リットルのビーカー2個にそれぞれ1,000ミリリットルの水を入れ、器体内のほぼ中央に置

き、次式により算出する。

P =

8,400

×

ΔT t

P :高周波出力(W)

ΔT :温度上昇値(℃)

t :加熱時間(秒)

(ロ) 試験前水温は、10±2℃とする。

(ハ) 受皿は、周囲温度にほぼ等しい温度のものを用いる。

(ニ) 加熱時間tは水温の温度上昇がほぼ 10℃になる加熱時間とし、マグネトロンのフィラメン

トが温まり、動作を開始するまでの時間を除く時間とする。

(2) 1リットルによる方法(省令第2項選択の電子レンジに適用)

供試電子レンジは、周囲温度の状態にて、下記により高周波出力を測定する。

(イ) 外径19cm、最大厚み3㎜、高さ9cmのほう珪酸ガラス製の容器に1リットルの水を入れ、 器

体内のほぼ中央に置いて加熱し、次式により算出する。

P

=

4 , 187

× ∆

T

+

0 .

55

×

Mc

×

(

T

2

t

T

0

)

P :高周波出力(W)

ΔT :温度上昇値(℃〉 t :加熱時間(秒)

M

C

:容器の重量(g)

T

0

:周囲温度(℃)

T

2

:加熱後の水温(℃)

(ロ) 試験前水温は、10±2℃とする。

(ハ) 受皿は、周囲温度にほぼ等しい温度のものを用いる。

(ニ) 加熱時間tは温度上昇がほぼ10℃になる加熱時間とし、マグネトロンのフィラメントが

温まり、動作を開始するまでの時間を除く時間とする。

3.3.3 自動販売機

自動販売機の高周波出力の測定は次の方法による。

716

次式により算出する。

この場合において、1 リットルのビーカー2 個が庫内に入らない場合にあっては、庫内に入

りうる最大容量のビーカーを用い、そのビーカーの容量に等しい容量の水を入れるものとす

る。

P =

4.2

×

M

×

ΔT t

P :高周波出力(W)

M :水の容量(cm

3

ΔT :温度上昇値(℃)

t :加熱時間(秒)

(2) 試験前の水温は10℃±2℃とする。

(3) 水負荷が使用できない供試器

比熱が把握できる実負荷或いは、使用可能な擬似負荷に吸収される一定時間のエネルギー

を測定し、高周波出力とする。

3.3.4 電磁誘導加熱応用複写機

機器の電源投入直後の 10 秒間を除く、定着器に利用している誘導コイルへの最大高周波入力

電力の実効値を測定し、高周波出力とする。

717

第3章 ラジオ受信機及びテレビジョン受信機並びに関連機器等

1 許容値

1.1 機器外に放射される雑音の電界強度の許容値

項 目

単位:dB 準尖頭値

適用機器

テレビジョン放送を受信するもの及びテレビジョ

ン受信機用ブースター等

受信周波数が 90MHz 以上

300MHz 以下のもの

受信周波数が 300MHz を

超えるもの

ラジオ

放送を

受信す

るもの

(注 3)

30MHz を超え 1,000MHz 以下の局部発

信器の基本周波数

57

ただし、標準映像中間周

波数(58.75MHz)を使用

する受信機については、

200MHz 以上の周波数に

おいて

66

57

ただし、標準映像中間周

波数(58.75MHz)を使用

する受信機については

70

局 部 発 振 器 の 基

本 周 波 数 以 外 の

周波数

30MHz を超え

300MHz 以下

300MHz を超え

1,000MHz 以下

(注)1. dB は 1μV/mを 0dB として算出した値とする。

52

56

60

2. 許容値は受信機から3mの距離における電界強度を示す。

3. テレビジョン放送の音声を受信できるものにあっては、その機能で動作するとき、“ラジ

オ放送を受信するもの”として許容値を満足すること。

1.2 アンテナ端子に誘起される高周波電圧の許容値

項目

適用機器 テレビジョン放送を受信するもの及びテレビジョ

ン受信機用ブースター等

受信周波数が 90MHz 以上

300MHz 以下のもの

受信周波数が 300MHz を

超えるもの

単位:dB 準尖頭値

ラジオ

放送を

受信す

るもの

(注 4)

30MHz を超え 1、000MHz 以下の局部

発振器の基本周波数

局 部 発 振 器 の 基

本 周 波 数 以 外 の

周波数

30MHz を超え

300MHz 以下

300MHz を超え

1,000MHz 以下

50

50

66 60

50

52

(注)1. dB は 1μV を 0dB として算出した値とする。

2. アンテナインピーダンス 75Ωの終端値。

3. アンテナ端子のインピーダンスが 75Ω以外の場合の高周波電圧の規定値は、次の式によ

り算出した値とする。

718

V

R

=V

75

+20 log R/75

V

R

は、アンテナ端子のインピーダンスが 75Ω以外の場合の高周波電圧の規定値とし、そ

の単位は、dB とする。

V

75

は、アンテナ端子のインピーダンスが 75Ωの場合の高周波電圧の規定値とし、その

単位は、dB とする。

R は、アンテナ端子のインピーダンスの値とし、その単位は、Ωとする。

4. テレビジョン放送の音声を受信できるものにあっては、その機能で動作するとき、“ラジ

オ放送を受信するもの”として許容値を満足すること。

1.3 電源線に誘起される雑音端子電圧の許容値

1.3.1 ラジオ受信機及びテレビジョン受信機等

項目

単位:dB

適用機器

テレビジョン放送を受信するもの及びテレビジョン

受信機用ブースター等

ラジオ放送を

受信するもの

526.5kHz 以上

30MHz 以下の

周波数範囲

平衡電圧

不平衡電圧

46 同 左

52 同 左

(注) dB は 1μV を 0dB として算出した値とする。

1.3.2 関連機器等

関連機器とは、ラジオ又はテレビジョン受信機に直接接続されるか、音声又は映像情報を

発生あるいは再生することを目的とする機器(例えば、オーディオアンプ、アクティブスピ

ーカユニット、レコードプレーヤー、CDプレーヤー、テープレコーダー、ビデオテープレ

コーダー[放送受信チューナを内蔵するものを除く]、電子楽器、電気楽器など)のいずれか

の機器である。

50Ω/50μH・V 形擬似電源回路網による方法により適合すること。

周 波 数 範 囲

(MHz)

電源線に誘起する雑音端子電圧(dB)準尖頭値

0.5265 以上 5 以下

5 を超え 30 以下

56

60

0.15 を超え 0.35 以下

0.35 を超え 0.5 以下

66~56

0.5 を超え 0.5265 未満

(注)1. dB は 1μV を 0dB として算出した値である。

2. *周波数の対数値とともに直線的に減少する。

56

719

1.4 雑音電力の許容値(関連機器等)

周 波 数 範 囲(MHz) 雑音電力(dB) 準尖頭値

30 以上 300 以下 55

(注)1. dB は 1pW を 0dB として算出した値である。

2. 放送受信チューナ内蔵のビデオテープレコーダーを除く。

2 測定方法

ここでは、機器外に放射される雑音の電界強度、アンテナ端子に誘起される高周波電圧、

電源線に誘起される雑音端子電圧及び雑音電力の四つの測定方法について述べる。

2.1 機器外に放射される雑音の電界強度

ここで規定する方法は、受信周波数30 MHz~1 GHzの周波数変調方式による放送の受信機及びテ

レビジョン受信機若しくは放送衛星局の行うテレビジョン受信機又は放送衛星局の行うラジオ受

信機からの妨害波電界強度の測定に対し適用する。測定結果は電界強度で表現する。

屋外又は特別に用意された屋内で、この測定法を使用すべきである。2.1.1(1)項に適合している

ならば、無反射処理された広い室内、又はレドーム又はプラスチックドームのような適切な非金属

の覆いを用いた全天候型の屋外サイトで、ここで規定した方法による測定を行ってもよい。

全天候型屋外測定サイトの場合、雨又は雪の天候条件においても測定条件に著しい変化のないこ

とがサイトアッテネーション試験によって立証されるまでは、雨又は雪の間は使用すべきではない。

プラスチックドームで覆われたサイトの場合、大気汚染によって測定条件が著しく変化していな

いことを、サイトアッテネーション試験を適切な間隔で繰返すことによって確認すべきである。

2.1.1 ラジオ受信機及びテレビジョン受信機

(1) 測定サイトの条件

測定サイトは、平坦でかつ反射物があってはならない。供試受信機、関連機器又は電界強度

計用アンテナの近くに、寸法 50 ㎜を超える不要な金属物があってはならない。図3-1に示

すように寸法 6 m×9 m の大きさの金属大地面上に、受信機及び電界強度計用アンテナを配置

しなければならない。金属大地面が理想的導体面からはずれている又は測定サイトが囲まれて

いる場合には、測定に著しい影響がないことを立証すべきである。

電界強度計用アンテナと、信号発生器に接続されたダイポールアンテナ又は受信機あるいは

測定サイトの適性は、電気通信技術審議会諮問第 3 号「国際無線障害特別委員会(CISPR)の

成 10 年度答申)又は次の方法で行う。

720

図3-2に示す配置で、80 MHz~1 GHz の周波数範囲に対する測定サイト及び測定器の適性

を確認しなければならない。

その場合、受信機を標準信号発生器に置換えなければならない。この信号発生器の出力は、

両端が正しく終端され、かつ充分に遮へいされたフィーダーを用いて、水平に配置した送信同

調ダイポールアンテナに接続しなければならない。

電界強度計用アンテナは、まず 4 m の高さに設置し、それよりアンテナを降下させて、最

初に電界強度計の指示値が極大値になる高さに設定する。サイトアッテネーション A は次の

ように表される。

A=Pt-Pr(dB)

ここで、

Pt=信号発生器に接続された同調送信ダイポールアンテナに供給される dB で表された

電力

れた電力

(注)1. dB は、1pW を 0dB として算出した値とする。

2. 信号発生器、妨害波測定器及びフィーダーが同じインピーダンスを持つ場合、

サイトアッテネーションAは次のように測定される。

A=Va-Vb-at-ar(dB)

ここで、Va-Vb は、次の測定において得られる適当な信号発生器出力レベル

定器の適当な読み Vr に対する信号発生器出力レベルの間の差)の絶対値を dB

で表したものである。

(a)2 つのフィーダーが送信アンテナと受信アンテナにそれぞれ接続される場合、

(b)2 つのフィーダーをアンテナから外し互いに接続する場合、 at と ar は送信側と受信側それぞれの平衡・不平衡変成器と任意の整合パッドの

測定周波数における減衰を dB で表したものであり、測定(a)には含まれ、測定(b)

には含まれないものである。

良好な測定場所の条件としては、測定された減衰量が図3-3に示された理論曲線から

±3dB 以上ずれてはならない。

(注)感度が高い場合には、妨害波測定器の入力端子における不整合によって誤差を生

じることがある。これは、内部で発生する雑音もしくは異常な信号に起因する。放

射電力は、妨害波測定器の読み取り誤差が±1.5dB を超えない範囲で、充分に高く

しなければならない。

(2) 供試受信機の配置

(イ) 受信機のアンテナ

721

アンテナは、13 ㎜外形のチューブでつくった単純なダイポールアンテナである。ダイポ

ールアンテナの全長は 300MHz までの周波数には 1.5m、また、300MHz から 1,000MHz の周波

数範囲には 30cm である。その構造を図3-4に示す。

アンテナは非電導体の上に取り付けられ、水平面に回転できなければならない。

(2.1.1(2)(ハ)項参照)そして図3-2に示すようにダイポールアンテナの中心は地上 4m

の高さに設置する。

(ロ) 受信機のアンテナ・フィーダー

アンテナと受信機を接続するフィーダーは、受信機の設計された特性インピーダンスに

整合していること。

もし、受信機が同軸ケーブルと平衡フィーダーの両方で働くように設計されている場合

には、後者を使用する。平衡フィーダーはシールドをしてはならない。同軸ケーブルは

バランや他の素子を接続してはならない。

使用したフィーダーの形式は測定の結果に明示する。

平衡フィーダーのフラットな面は、機械的に安定するために充分な間隔でスタンドオフ・

インシュレーターをアンテナ柱につけて固定する。同軸ケーブルはアンテナ柱に直接固定

する。

フィーダーの配置は図3-2に示す。

受信機とフィーダーを一定の間隔に離す目的で、112cm、75cm、37.5cm と 15cm の長さの

角形式の標準セクションを準備する。

30MHz から 80MHz の周波数範囲で 112cm のセクション

80MHz から 140MHz の周波数範囲で 75cm のセクション

140MHz から 300MHz の周波数範囲で 37.5cm のセクション

300MHz から 1,000MHz の周波数範囲で 15cm のセクション

により、必要な時にはフィーダーの長さを伸ばしてもよい。

追加フィーダーセクションは、図3-2の点線のように入れる。

(ハ) 受信機の配置

受信機は、図3-2に示すとおり、大地より 0.8m の高さの非金属製支持台の上に配置し、

アンテナ及びその支持柱と一緒に水平面で回転できるものとする。

受信アンテナの中心と妨害波測定器のアンテナの中心及び受信機の中心は、同一垂直面内

にあること。キャビネットの前面パネルの平面は、受信アンテナに対して平行であること。

電源コードは、図3-2に従って同一平面に配置し、余分なコードは電源プラグ端において

0.3~0.4m の水平の束になるよう、電源線に対し前後平行に折りたたまなければならない。

適切なフィルターを電源に接続し、測定の精度が影響されないようにすること。

受信機の他の接続線は接続しない。

(3) 妨害波測定器の配置

722

(イ) 妨害波測定器のアンテナ

このアンテナはダイポールアンテナであって、水平配置、すなわち、2.1.1(2)(ハ)の項に

述べる面に対して直角の面に配置し、垂直面にも回転できるものであること。そして、ア

ンテナの中心の高さは 1mから 4mの範囲で変えられること。

電界強度の測定に使用するアンテナについては、第1章共通事項によること。

30MHz から 80MHz の周波数帯では、基準電界強度をこの固定の長さのダイポールアンテ

ナで測定し、妨害波測定器を校正しておかなければならない。

なお、この校正は地上高 4mの高さで行う。

(ロ) 妨害波測定器のアンテナ・フィーダー

1m以上の垂直部分とダイポールアンテナの間を図3-2に示すようにして、適当な

フィーダーを取り付ける。

(ハ) 妨害波測定器の配置

妨害波測定器は都合のよい高さに設置し、電池又は電源につなぐ。

(4) 測定方法

(イ) ダイポールアンテナを受信機に接続した場合の測定

受信機は、ダイポールアンテナからのフィーダーを直接アンテナ端子に接続して測定する。

受信機は測定しようとする周波数に合わせる。

テレビジョン受信機の測定チャンネルは次のもので代表することがある。

VHFチャンネル:1~12 チャンネル

UHFチャンネル:13、20、25、30、35、40、45、50、55、62 チャンネル

ラジオ受信機の試験周波数は JIS C 6104 2.2 項の試験周波数 B で代表することがある。

なお、テレビジョン放送の音声が受信できるラジオ受信機は、テレビジョン受信機の測定

該当周波数の測定とする。

次に、妨害波測定器を測定しようとする不要放射の周波数に同調し、妨害波測定器のア

ンテナを地上 4mの点で水平偏波面に保ち、受信機の方向へ向けて配置する。そして、受

信機を水平面内に回転し、妨害波測定器に最大信号が得られる位置に止める。

更に、妨害波測定器のアンテナを受信機の方向に保ちながら、その高さを 1mから 4mま

で変える。そして、妨害波測定器に得られた最大の値を受信機の最大雑音電界強度として

記録する。

平衡フィーダーが使用される場合、フィーダーの接続を逆にして再び同様の測定を繰り

返さなければならない。

同軸ケーブルの場合には、ダイポールアンテナに対してシャーシの位置を 180°回転さ

せて測定を繰り返す。

定められた方法によりその周波数での放射が測定できたとき、2.1.1(2)(ロ)項に述べたフ

ィーダーセクションの1つを接続し、フィーダー長を長くして測定を繰り返す。もし、広

723

い周波数帯にわたって測定がなされるならば、フィーダーを長くする必要はない。

これらの方法による最大の値が、この方式の測定としての水平面での測定値である。

測定は、妨害波測定器のダイポールアンテナを垂直にして繰り返す。この場合 2m から 4 mの範囲で高さを変えるものとする。

(注) 垂直ダイポールアンテナを受信機に接続して測定を繰り返す必要はない。

(ロ) 内蔵アンテナあるいは引き伸ばしアンテナの場合の測定

(a) 内蔵アンテナの場合の測定

す。そして、内蔵アンテナで 2.1.1(4)(イ)項と同様に測定を行う。

受信機の使用者が逆に接続することができるような内蔵アンテナの場合、この時のチ

ェックも行う。

(b) 引き伸ばしアンテナの場合の測定

フィーダーは受信機に接続しない。フィーダーの距離は、結合を避けるために受信機か

ら 20cm 以上離す。引き伸ばしアンテナは最大長まで引き出し、垂直位置に固定する。次

(注) 80MHz~300MHz の範囲における最大放射の位置を求めるために、吸収クランプを

用いて予備試験を行うことができる(昭和 59 年度電波技術審議会答申の「妨害波測

この目的のために受信機は、非金属の机上に置き、引き伸ばしアンテナを伸ばし

て水平位置にし、吸収クランプをアンテナの周囲にかぶせ、それに接続した測定器

の読みが最大になるようにずらす。近似的な第1指示として、吸収クランプによっ

て得られた読みを dB(pW)で示した強度は、2.1.1(4)(イ)項にしたがって測定し、

これを dB(μV/m)で示した強度と同程度である。

(ハ) シャーシ放射の測定

シャーシよりの直接放射の測定は、その受信機に定められたアンテナインピーダンスと

等しい無誘導抵抗をアンテナ端子に接続して、2.1.1(4)(イ)と同様な測定を行えばよい。

(注) 局部発振以外の周波数の雑音電界強度の測定をするときには、まず、広帯域アン

テナとスペクトラムアナライザを使用して雑音の最大点を探し、次に妨害波測定器

にて測定値を求めれば良い。

2.1.2 テレビジョン受信機用ブースター

測定は、平坦で、かつ、反射物体のない場所において次の方法により行う。

(1) 測定場に、図3-1に示す6m×9mの大きさの接地された金網(メッシュ16以下)を設置す

る。

(2) 供試器、アンテナ、妨害波測定器等の配置は、図3-5.1、図3-5.2による。支持台は水平

724

面上に回転する非導電性のものとする。

(3) 試験条件は次のとおりとする。

(イ) 電源電線は垂直に下し、地表面との間に余分がある場合は、その部分は束ねておく。

(ロ) テレビジョン受信機用ブースターにあっては、供試器の入力フィーダーコードは長さ 30cm

の押え治具によって重ね合せる。供試器のアンテナは、ダイポールアンテナとし、支柱の

最高部に水平に取り付ける。この場合において、アンテナの長さは次のとおりとする。

受信周波数(MHz)

65 以上 300 以下

300 を超え 1,000 以下

アンテナの長さ(cm)

(ハ) 妨害波測定器のアンテナは、第1章共通事項による。

150

30

(ニ) テレビジョン受信機用ブースターにあっては、供試器のテレビジョン受信機との接続部は、

供試器の特性インピーダンスに等しいインピーダンスを有する無誘導抵抗器で終端する。

VHF、UHF両用のものにあっては、VHFを測定する場合におけるUHFの入力端子

(UHFを測定する場合においては、VHFの測定端子)は、供試器の特性インピーダン

スに等しいインピーダンスを有する無誘導抵抗器で終端する。

(ホ) 電源は、適当なフィルターを通して供給する。

(4) 測定値は、次に掲げる状態を各々組合わせた場合において、得られた最大の値とする。

(イ) 妨害波測定器のアンテナは水平及び垂直にすること。

(ロ) 妨害波測定器のアンテナは、水平の場合にあっては地表上 1mから 4mの範囲、垂直の場

合にあっては地表上 2m から 4mの範囲に調整すること。

(ハ) テレビジョン受信機用ブースターにあっては支柱を回転すること。

(ニ) テレビジョン受信機用ブースターにあっては、押え治具は供試器(電源部と増幅部が分離

できるものにあっては、増幅部)の出力端子から 70cm の範囲を摺動すること。

(注) 局部発振以外の周波数の雑音電界強度の測定をするときには、まず、広帯域アンテナと

スペクトラムアナライザを使用して雑音の最大点を探し、次に妨害波測定器で測定値を求

めれば良い。

2.1.3 ビデオモニター等チューナのないテレビジョン受信機

供試器及び妨害波測定器の配置は図3-2による。ただしアンテナは接続しない。出力端子

については開放して測定する。

雑音電界強度は次に掲げる状態を各々組み合わせた場合において、得られた最大の値とする。

(イ) 妨害波測定器のアンテナは水平及び垂直にすること。

(ロ) 妨害波測定器のアンテナは、水平の場合にあっては地表上 1mから 4mの範囲、垂直の場

合にあっては地表 2m から 4mの範囲に調整すること。

(ハ) 供試器の支持台を回転すること。

725

(注) 局部発振以外の周波数の雑音電界強度の測定をするときには、まず、広帯域アン

テナとスペクトラムアナライザを使用して雑音の最大点を探し、次に妨害波測定器

で測定値を求めれば良い。

2.1.4 文字多重アダプター

文字多重アダプターに接続するホスト機器は推奨する機器とし、接続用インターフェースケ

ーブルは付属又は指定のケーブルを用いる。特に指定や推奨がない場合は適当な機器及びケー

ブルを用い、測定結果に測定条件として記録しておく。

ホスト機器と文字多重アダプター及びインターフェースケーブルの配置は、指定又は推奨す

る配置とし、文字多重受信状態で測定を行う。配置等については、測定が再現できるように測

定結果に明確に記録しておく。

文字多重アダプターにホスト機器以外に接続可能な端子がある場合は、その端子は開放して

測定する。

文字多重アダプターに使用者が調節可能なつまみがある場合は、テレビジョン受信機と同様

に調節して行う。ホスト機器の使用者が調整可能なつまみについては、推奨の位置とする。測

定は2.1.3項と同様に行う。

(注) 局部発振以外の周波数の雑音電界強度の測定をするときには、まず、広帯域アンテナと

スペクトラムアナライザを使用して雑音の最大点を探し、次に妨害波測定器で測定値を求

めれば良い。

2.1.5 BSチューナ

供試器及び妨害波測定器の配置は図3-2による。測定はBS11チャンネル及びBS15チャ

ンネルで代表することがある。

出力端子については、開放して測定する。測定は2.1.3項と同様に行う。

(注) 局部発振以外の周波数の雑音電界強度の測定をするときには、まず、広帯域アンテナと

スペクトラムアナライザを使用して雑音の最大点を探し、次に妨害波測定器で測定値を求

めれば良い。

2.2 アンテナ端子に誘起される高周波電圧

ここでは、周波数範囲が30MHzから1,000MHzまでの次のような場合を想定して、受信機のアンテ

ナ端子での高周波電圧の測定について述べる。

(1) 地域アンテナシステムに受信機が接続されている場合

結果として妨害エネルギーは、容易にその分配ケーブルや、増幅器を通って他の受信機に伝

導される。

(2) 個々のアンテナが非常に近くに設置されている場合

726

近所の受信機との結合が起こる。これは、アンテナを経由するケースである。

2.2.1 同軸用端子を持った受信機の測定

受信機のアンテナ端子は、同軸ケーブル用の妨害波測定器と、もし必要であればインピーダ

受信機から見たインピーダンスは、設計された受信機のアンテナ入力インピーダンスと等し

くする。もし、妨害波測定器の入力インピーダンスが、要求される値と違っている場合は、受

信機の定格インピーダンスに等しい値の整合パッドを受信機の負荷として挿入する。

妨害波測定器のインピーダンスが正確にわかっているとき以外は、インピーダンスの値によ

る影響を小さくする目的で、最低10dBの減衰器を接続ケーブルと妨害波測定器の間に入れる。

妨害波測定器は、放射周波数に同調させ、そして都合のよい比較電圧を指示するように調節

する。

接続ケーブルの特性インピーダンスに等しい出力インピーダンスの標準信号発生器を、この

試験に使用するすべての減衰器や整合素子を通して受信機の位置で接続する。そして、その出

力を妨害波測定器の比較電圧が得られる電力に調節する。

同軸のケーブルの外被から受信機に流れる高周波電流は、測定結果に誤差を生じるので、例

えばフェライト管を使って同軸システムに流れ込まないようにする。

受信機は測定しようとする周波数に合わせる。

テレビジョン受信機の測定チャンネルは次のもので代表することがある。

VHFチャンネル:1~12 チャンネル

UHFチャンネル:13、20、25、30、35、40、45、50、55、62 チャンネル

ラジオ受信機の試験周波数は、JIS C 6104 2.2項の試験周波数 B で代表することがある。

2.2.2 平衡アンテナ端子を持った受信機の測定

測定方法は2.2.1項に近いものである。測定の配置は図3-7に示す。もし必要であれば、イ

ンピーダンス整合回路網を受信機から0.5mの距離の位置で受信機と妨害波測定器との間に挿入

する。そして、不平衡電流を減衰させる平衡-不平衡変換器を受信機との正しい整合を得るた

めに、シールドされていない平衡フィーダーで受信機に接続する。

もし不平衡電流があるならば、それは受信機のアンテナ端子で、平衡フィーダーを逆に接続

することにより確かめることができる。もし不平衡電流があれば、それらを、例えばフェライ

ト管、又は阻止フィルターなど適当なもので押さえなければならない。

測定チャンネルについては2.2.1項と同様に行う。

(注)ここでは、整合回路網や平衡-不平衡変換器の詳細は述べていない。これは、例えば、ガ

ネラ変成器(磁器コアーに巻いた給電線)やフェライトサプレッションリングなどの違っ

た技術が使えるからである。

727

2.2.3 結果の表示

結果は、信号発生器により加えられた置換電圧をdB(μV)で表した値で表現する。また、受

信機のインピーダンスは、結果に書き込むこと。

2.3 電源線に誘起される雑音端子電圧

テレビジョン受信機等の機器により電源に入る高周波電圧は、タイムベース、映像回路、半導体

整流器によって発生する様々な広帯域の妨害を含んでいる。

ここでは規定の全周波数において、テレビジョン受信機等により電源に入る無線周波数雑音電圧

を、妨害波測定器(2.3.1(1)(ニ)項参照)を使い、規定の擬似電源回路網(2.3.1(1)(ロ)参照)を用

いて測定する。

試験信号を供給するために供試器以外の機器を使用する場合は、その機器からの影響がないよう

に、供試器との間は、セパレートすること。

2.3.1 テレビジョン受信機及びラジオ受信機等

(1) 試験用機器の構成

(イ) シールドルーム

雑音電圧の測定は、図3-8及び図3-9に示すシールドルーム内で行う。

シールドルームは、外部雑音を除くため、充分なシールド効果とフィルター効果を持っ

たもので、かつ測定に支障の無い充分な大きさであること。

(ロ) 擬似電源回路網

擬似電源回路網は、受信機の電源端子間及びこれらの端子のそれぞれとアース間の高周

波における規定インピーダンスを得るために必要である。回路網は、また電源からの雑音

電圧が受信機回路へ入るのを防ぐ適当なフィルターを備えているものとする。

このフィルター部分のインピーダンスは、測定周波数において、受信機の端子間及びこ

れらの端子を一緒にしたものとアース間において 150±20Ω及び 20 度以内の位相角のイン

ピーダンスを持たせるため、図3-10 に示すフィルター及び結合回路網の組合せに対して

充分高いものとする。

これらの電圧は図3-11 に示す理論的ベクトルのダイヤグラムで表すことができる。

電源からの雑音電圧が実際の測定に影響を与える場合には、フィルターを追加する事が

必要である。

728

実際の測定にあたっては、図3-12 に示すような擬似電源回路網を使用する。この回路

網は、不平衡の妨害波測定器を用いて平衡成分(スイッチSが1の位置)と不平衡成分(ス

イッチSが2の位置)との両者を測定するのに適している。この回路網によって生ずる損

失については無視する。

表3-1

測定装置の 3 通りの異なった入力インピーダンスZ値に対する図3-12(注 1)の擬似電源回路

網の抵抗、減衰量、インピーダンス値

Z=50Ω Z=60Ω Z=75Ω

抵 抗(注 2)

R1=R2

R3=R5

R4

R6=R7

R8=R9

R10=R11

R12

118.7(120)Ω

152.9(150)Ω

390.7(390)Ω

275.7(270)Ω

22.8( 22)Ω

107.8(110)Ω

50Ω

112.2(110)Ω

169.7(160)Ω

483.9(470)Ω

230.3(220)Ω

27.6( 27)Ω

129.1(130)Ω

60Ω

107.1(110)Ω

187.5(180)Ω

621.4(620)Ω

187.5(180)Ω

34.5( 36)Ω

161.3(150)Ω

75Ω

平 衡

不平衡

減 衰 量(注 3)

20( 20)dB

20(19.9)dB

20(19.7)dB

20(19.8)dB

擬似電源回路網インピーダンス(注 3)

20(19.8)dB

20( 20)dB

平 衡

不平衡

150(150)Ω

150(148)Ω

150(145.7)Ω

150(143.4)Ω

150(151.2)Ω

150(145.2)Ω

(注)1. 図3-12 の平衡/不平衡変成器の巻き数の比はセンタータップ付きで 2.5 の割合で

ある。

2. かっこ内の抵抗値は最も近い望ましい値(±5%許容値)である。

3. かっこ内の値は、上表のかっこ内に示した抵抗値を仮定して計算したものである。

(ハ) 標準試験信号

(a) ITU-R 勧告 BT471-1:1994 の規格で定義したテレビジョンカラーバー信号及びパター

ン(図3-13 参照)を用い、通常の画像となるように、供試器のコントラスト、輝度及

び色飽和の設定を行わなければならない。

通常の画像は、次の明度で得られる。

・試験パターンの黒色部 : 2 cd/m

2

・試験パターンのマゼンタ色部:30 cd/m

2

・試験パターンの白色部 :80 cd/m 2 ;

試験パターンのマゼンタ色部の明度は、30 cd/m

2

に設定すべきである。この値に達しな

729

い場合、可能な最大値に明度を設定すべきである。30 cd/m

2

と異なる値を使用した場合

は、その値を測定報告書に記載しなければならない。

(b) 周波数変調方式による放送の受信機の場合は、1 kHz の音声信号を周波数偏移 37.5 kHz で変調(50 %変調)した RF モノラル信号を用いる。

(c) 振幅変調方式による放送の受信機の場合は、1 kHz の音声信号を 50 %で振幅変調をし

た RF 信号を用いる。

(ニ) 妨害波測定器

妨害波測定器は、雑音に含まれる正弦波や様々なパルス性雑音を定量化するため、検波

器の放電時定数を充電時定数に比べて大きくし、雑音の尖頭値に近い値を指示するように

した計器である。

この基本特性に関しては、第1章共通事項による。

なお、本測定器は、少なくとも問題とする周波数範囲は同調可能であり、更に、内部校

正、外部校正が可能でなくてはならない。

以下妨害波測定器とあるのは、準尖頭値型妨害波測定器を意味する。

(ホ) 受信機のアンテナ

供試テレビ受信機を規定のテレビジョン信号に同調させ、同期させるため小さな受信ア

ンテナ(図3-8及び図3-9参照)を受信機に接続する。受信機に内蔵アンテナがつい

ている場合は、内蔵アンテナを使用する。

ラジオ受信機の場合も同様に行う。

(2) 測定手順

測定中の機器と擬似電源回路網は、図3-8、図3-9に示すような配置とする。擬似電

源回路網は 2.3.1(1)(ロ)項に掲げるものとする。電源線は受信機とアース上の擬似電源回路網

との間に、できるだけ最短距離になるよう配置する。

余分な線は、擬似電源回路網に近いところで8字形に折り返して小さくまとめる。

受信機は試験入力信号に正確に同調させる。許容値に対し最高のレベルを示す高調波周波

数を選択すること。画面は、明瞭に出ている同期画像の状態で、コントラストと輝度調節は、

前述の高調波周波数で妨害が最大になるように調整する。入力信号は、テレビジョン受信機

にあっては雑音のない画像が得られるよう、また、ラジオ受信機にあっては雑音のない明瞭

な音声が得られるよう充分強いものとする。

2.3.2 テレビジョン受信機用ブースター

測定は、適当なシールド及びフィルター効果を有するシールドルームの中において次の方法

により行う。

(1) 供試器の電源は、図3-12に示す擬似電源回路網により供給する。

(2) 供試器は、高さが76cmの非導電性支持台上に置く。この場合において、供試器とシールドル

730

ームの壁との間は76cm以上とすること。

(3) 入力信号は、テレビジョン受信機用ブースターにあっては、2.3.1(1)(ハ)項による。

(4) テレビジョン受信機用ブースターにあってはアンテナ結合パッドの出力端子に供給される

変調された映像搬送波の尖頭値は、開放端において3,200μV(r.m.s.)とする。この場合にお

いて、音声搬送波の尖頭値は変調された映像搬送波の尖頭値より3dB低い値とする。

(5) テレビジョン受信機用ブースターにあっては、天井中央に取付けた300Ωのインピーダンス

(6) テレビジョン受信機用ブースターにあっては、擬似電源回路網、アンテナ結合パッド及び供

試器の配置は、図3-15による。

(7) 供試器の電源電線は、供試器から垂直に下ろし、床面との間に余分がある場合は、8字形に

折り返して小さくまとめる。

2.3.3 ビデオモニター等チューナのないテレビジョン受信機

図3-13に示す信号を用いる。信号レベルは1Vp-p(75Ω負荷)とし、代表的な入力端子に

入れる。

機器に出力端子がある場合は、その端子は開放して測定する。

また、測定値が再現できるように入力端子ケーブル向き及び配置も明確に記録する。

機器に使用者が調節可能なつまみがある場合は、テレビジョン受信機と同様に調節して行う。

2.3.4 文字多重アダプター

供試器と擬似電源回路網の接続及び配置は、テレビジョン受信機の場合と同様である。

試験入力信号は、図3-16.1による。図3-16.2を用いてもよい。試験信号は、測定結果に

明確に記録しておく。文字多重アダプターに接続するホスト機器は推奨する機器とし、接続用

インターフェースケーブルは付属又は指定のケーブルを用いる。特に指定や推奨がない場合は、

適当な機器及びケーブルを用い、測定結果に測定条件として記録しておく。

ホスト機器と文字多重アダプター及びインターフェースケーブルの配置は、指定又は推奨す

る配置とし、文字多重受信状態で測定を行う。配置等については、測定が再現できるように測

定結果に明確に記録しておく。

文字多重アダプターにホスト機器以外に接続可能な端子がある場合は、その端子を開放して

測定する。

文字多重アダプターに使用者が調節可能なつまみがある場合は、テレビジョン受信機と同様

に調節して行う。ホスト機器の使用者が調節可能なつまみについては、推奨の位置とする。

2.3.5 BSチューナ (アナログ放送受信可能なもの)

供試器と擬似電源回路網の接続及び配置は、テレビジョン受信機の場合と同様である。

731

試験入力信号は、2.3.1(1)(ハ)項に示す信号を用いる。出力端子のある場合はその端子を開放

して測定する。

2.3.6 デジタル放送受信専用チューナ等(BS、地上波を含む)

供試器と擬似電源回路網の接続及び配置は、テレビジョン受信機の場合と同様である。但し、

アンテナ端子等は開放(無信号状態)とする。

2.3.7 デジタルテレビジョン受信機(チューナ内蔵のもの)

供試器と擬似電源回路網の接続及び配置は、テレビジョン受信機の場合と同様である。但し、

デジタル放送受信が可能であっても、受信機の測定時のチャンネルは、VHF、UHF(アナログ)

チャンネルから選ぶものとし、BSアンテナ端子が別にある場合は開放(無信号状態)とする。

2.3.8 関連機器等

2.3.8.1 共通事項

個別事項で特別に規定するものを除き次による。

(1) 電源の条件

(イ) 電源は定格電圧、定格周波数で動作させる。複数の定格をもつものにあっては、雑音が最大

となる定格値とする。

(ロ) 負荷を接続しないと動作しない器具は、定格電流を流す。

(2) 供試器の置き方

(イ) 通常使用状態とする。

(ロ) 付属の置き台等を有するものにあっては、それらを用いる。

(ハ) コントローラなどの補助機器を有するものにあっては、特に断りのない限りその補助機器は

主機器の横に置き、主機器と補助機器の間の接続線は付属のものを用い、0.3 ~ 0.4 m の長さ

の水平の束になるよう折り曲げるものとする。

(3) 複合機器の取扱い

いくつかの独立した機能が1つのケースに納められ1台の商品とされている場合は、第1章共

通事項1.2(3)による。

(4) 測定時間

測定時間は供試器に定格時間の表示のある場合はその表示に従うが、その他の場合は測定時

間に制限は設けない。また時間は規定しないが、供試器が充分安定するまで予備通電を行う。

(5) 試験温度

測定は特に断りのない限り通常の室内環境、周囲温度20 ~ 30 ℃で行う。

2.3.8.2 負荷条件の個別事項

付表3-2による。

732

2.3.8.3 供試器の設定

機器設定時、供試器を接続し動作させない状態で供試器以外より発生する雑音(暗雑音)は、測

定機器の指示が許容値より充分に低く測定できない値以下か、少なくとも20 dB以上低い値でなけ

ればならない。

2.3.8.4 機器の配置

測定機器及び試験台などの配置を図3-17に示す。

2.3.8.5 測定上の注意事項

(1) 供試器は擬似電源回路網から0.8 m離して配置する。電源コードの長さが0.8 mを超える分は0.3

~ 0.4 mの長さの水平の束になるよう前後に折り曲げるものとする。

(2) 2m平方以上の基準接地導体面上に設置した高さ0.4 mの絶縁物の台上に供試器を置き、他の接

地導体面から0.8 m以上離して置くこと。ただし、床置型のものは、厚さ3 ㎜のゴム又はプラス

チック製の絶縁シートの上に置く。

件で指定されたものを除く。

(3) シールドルーム内で測定する場合は、絶縁物の台上に置き、シールドルームの壁の一面を基準

2.3.8.6 給電導線の長さ

の導線のプラグ端で測定するものとする。

供試器は擬似電源回路網から 0.8 m 離して配置し、供試器と擬似電源回路網間の導線の長さが

0.8 m を超える分は、0.3 ~ 0.4 m の長さの水平の束になるよう前後に折り曲げるものとする。

もし電源コードの長さが 6mを超える場合には、その長さを短くして 1mにするか、又はその

代わりに 1mの長さの類似の導線を使用すること。

(2) 供試器に電源コードが付属しない場合は、供試器は擬似電源回路網から0.8 m離して配置し、

給電導線の長さは1m以下とする。雑音端子電圧は擬似電源回路網と給電導線との接続点で測定

するものとする。

2.3.8.7 接地線の長さ

(1) 供試器に付属する電源コードの心線のひとつが接地線である場合これを利用し、プラグ端で接

地する。

供試器に付属する電源コードに接地用の心線を含まないものにあっては、0.8 m ないし 1mの

接地導線を使用し、かつ電源コードに平行しその間隔は 0.1 m 以下であること。

(2) 供試器に電源コード及び接地線とも付属しない場合は、接地線は給電導線(2.3.8.6給電導線

の長さ(2)項)と平行した同一長さの導線を使用し、かつ給電導線との間隔は0.1 m以下であるこ

と。

2.3.8.8 測定方法

733

(1) 測定にあたって予備通電を行う。

(2) 各測定について、少なくとも15秒間測定器の指示を観察すること。そして無視すべき孤立パル

スを除いて、読みの最高値を記録すること。

起動・停止時における短時間の読みの上昇は無視すべき孤立パルスと同様とみなす。

(3) 雑音の全般的なレベルが安定せず、15秒間に2dBを超える単調な上昇又は下降の傾向を示すと

きには、雑音電圧レベルを更に長い時間観察し、以下のように、機器の通常の使用条件に応じた

レベルを記録しなければならない。

(イ) スイッチを頻繁に開閉することのある機器の場合、各周波数ごとに測定直前に機器のスイ

ッチを入れ、測定直後にスイッチを切ること。そして、各周波数ごとの最初の 1 分間におけ

る最高レベルを記録すること。

(ロ) 使用に際し通常長時間にわたり動作させる機器の場合、すべての測定が終わるまでスイッ

チを入れておかなければならない。そして、指示が安定した後、各周波数について雑音レベ

ルを記録すること。

(4) 機器から発生する雑音が、試験中に安定した状態からランダムに変動する状態に変化する場合

には、(3)項に従ってその機器を試験すること。

付表3-2 負荷条件の個別事項

機器により個別に規定する負荷条件は次の通りとする。本表に規定していない事項は共通事項

による。

品 名 負荷条件及び試験条件

音声録音再生機器

(テープレコーダー、CD

プレーヤー、レコードプレ

ーヤー、MDレコーダー等)

・適切な媒体又は事前に録音した媒体から供給され

る 1 kHz の正弦波信号を連続的に再生動作させる。

ただし、供試器に録音機能がある場合には、録音

媒体をかけ録音状態にして連続的に動作させる。

備 考

J55013

映像録画再生機器

(ビデオテープレコーダ

ー、DVDプレーヤー等)

・カラーバー信号(ITU-R 勧告 BT471-1:1994 の規格

で定義したテレビジョンカラーバー信号及びパタ

スクを使って連続的に再生動作させる。

・ボリュームを最大位置にし、入力信号(印加周波

数は 1,000Hz(1,000Hz が帯域内にない場合は、そ

J55013

オーディオ増幅器 して、出力信号に波形歪み又はクリッピングが現

れ始める時の出力電力(以下「クリッピング出力」

J55013

電子楽器及び電気楽器

になるように調節する。

・音階C(ド)の音(約 523Hz)を発生させる鍵を押

す。又、疑義が生じない場合においては、供試器

にデモ演奏あるいはオートリズム等の機能が内蔵

されているものを使用することができる。供試器

自身にこれらの機能がないものは、1kHz の正弦波

を外部より印加する。

J55013

734

2.4 雑音電力(関連機器等)

2.4.1 供試器の負荷条件及び試験条件

2.3.8.1及び2.3.8.2に従うものとする。

2.4.2 供試器の設定

機器設定時、供試器を接続し動作させない状態で供試器以外より発生する雑音(暗雑音)

は、測定機器の指示が許容値より充分に低く測定できない値以下か、少なくとも6dB以上低い

値でなければならない。

2.4.3 機器の配置

供試器は、接地せずに使用するもの、接地して使用するものすべて同一条件とし、図3-

18のように配置して雑音電力の測定を行う。

(注)供試電源と供試器の電源入力との間の高周波の分離度が不充分な場合、供試器より

約4m離した位置に補助クランプを置き、電源線から入ってくる外部雑音を軽減し、

負荷インピーダンスの安定性を改善することができる。

2.4.4 測定上の注意事項

(1) 試験される供試器はシールドルーム壁その他の金属物体から0.4 m以上離して非金属製の試験台

プラスチック製の絶縁シートの上に置く。

試験条件で指定されたものを除く。

(2) 供試器に付属する電源コードにより給電する場合、あるいは供試器に電源コードが付属してお

らず別に用意した電源コードあるいはビニル外装ケーブルにより給電する場合を問わず、これら

給電導線は供試器からほぼ水平、かつ、まっすぐに4.5m以上伸ばして設置すること。

(3) 電源コードの機器と反対側の一端は直接電源に接続すること。

供試器に付属する電源コードが短く、上記の条件が満たせない場合は、ほぼ同種の電源コード

を用いて延長することができる。この際、供試器付属の電源コードの先に取り付けられたさし

込み接続器を使用してさしつかえないが、プラグやソケットが大きいため、吸収クランプを通

らず、しかもプラグ、ソケットの位置で測定値が最大となる場合は、これらを取り除くか、機

器に近い個所で元の電源コードと同等の電線に交換して測定を行うこと。

2.4.5 測定方法

測定にあたっては予備動作を行う。

測定は電源コードに沿って吸収クランプを供試器端から電源側に移動させたとき、妨害波測定器

の指示が最初に最大となる位置で測定器の指示値を読み、吸収クランプ附属の校正曲線A(第1の

735

指示が最初に最大となる位置が電源コードの接続部付近になり、吸収クランプをその位置に移動

できない場合は、延長コードの部分で次に最大値となる位置を求めて指示値を読むものとする。こ

の場合は、校正曲線B(第2の最大値)の補正値を使用する。

2.5 その他

2.5.1 測定距離

雑音電界強度の測定に関して、本測定では測定距離3mで規定しているが、最近のテレビジョ

ン受信機は投射形を始めとして大形化する傾向が著しく、3mの距離における測定が不適当なこ

とが考えられる。したがって、このような場合には3m以上の距離でも測定可能とした。すなわ

ち、測定距離3mの設定が不適当な場合には、3m以上10mまでの任意の距離において測定する

ことができる。この場合には、次式により計算された値をもって測定値とする。

E

1

D

3

×E

2

E

1

:3mの距離に換算した値(μV/m)

E

2

:任意の距離における測定値(μV/m)

D :測定したときの距離(m)

図3-1 測定サイト

図3-2 機器外に放射される雑音の電界強度の測定

736

図3-3 80MHz から 1、000MHz の範囲の測定場所の理論的伝搬特性曲線

図3-4 受信側ダイポールの構造

(備考)1. 支柱は直径が 3cm、長さが 4mの金属性のものとする。

2. 支持台は水平面上に支柱とともに回転する非導電性のものとする。

図3-5.1 テレビジョン受信機用ブースターの配置

(電源部と増幅部が分離できるもの)

737

図3-5.2 テレビジョン受信機用ブースターの配置

(図3-5.1 のブースター以外のもの)

図3-6 同軸用アンテナ端子に誘起される高周波電圧の測定

図3-7 平衡型アンテナ端子に誘起される高周波電圧の測定

(注)バランは非対称電流を抑圧するための装置を含んでいてもよい。

738

図3-8 電源線に誘起される雑音端子電圧の測定

図3-9 電源線に誘起される雑音端子電圧の測定(図3-8を上から見た図)

図3-10 擬似電源回路網の基本回路

739

図3-11 雑音電圧のベクトル図

75 -

図3-12 擬似電源回路網

740

図3-14 アンテナ結合パッド

図3-15 供試品の配置

図3-16.1 文字多重アダプター試験用信号

741

0123456789012345678901234567890123456789

0123456789012345678901234567890123456789

0123456789012345678901234567890123456789

……………………………………………………

……………………………………………………

……………………………………………………

0123456789 12345678901234567890123456789

図3-16.2 文字多重アダプター試験用信号

図3-17 雑音端子電圧測定配置例(床を基準接地導体面とする場合)

図3-18 雑音電力測定配置例

742

図3-19 吸収クランプ校正曲線の例

743

第4章 デジタル技術応用機器

1 許容値

1.1 雑音電界強度の許容値

雑音電界強度は、供試器から水平距離で10m離れた点にアンテナを設置して測定したときに、次

の表の左欄に掲げる周波数範囲ごとにそれぞれ同表の右欄に掲げる値以下であること。この場合に

おいて、dBは、1μV/mを0dBとして算出した値とする。

周 波 数 範 囲(MHz) 雑 音 電 界 強 度(dB)

30 以上 230 以下 30(40)

230 を超え 1,000 以下 37(47)

(備考)かっこ内の数値は、一般の家庭では使用しないものに、商工業地域でのみ使用できる

旨の表示を付してあるものに適用する。

1.2 雑音端子電圧の許容値

雑音端子電圧は、一線対地間を測定したとき、次の表の左欄に掲げる周波数範囲ごとに同表の右

欄に掲げる値以下であること。この場合において、dBは、1μVを0dBとして算出した値とする。

雑 音 端 子 電 圧(dB)

周 波 数 範 囲

準 尖 頭 値 平 均 値

526.5kHz 以上 5MHz 以下 56(73) 46(60)

5MHz を超え 30MHz 以下 60(73) 50(60)

(備考)1. 準尖頭値測定器を使用して測定した値が平均値の限度値を満たす場合は両限度値

を満足するものとみなす。

2. かっこ内の数値は、一般の家庭では使用しないものに、商工業地域でのみ使用で

きる旨の表示を付してあるものに適用する。

2 測定装置

(1) 妨害波測定器

準尖頭値検波器及び平均値検波器を持つ測定器は、第 1 章共通事項に基づくものであること。

(2) 測定用アンテナ

30MHz-1,000MHz については同調ダイポールアンテナを使用する。よい相関が得られる場合には、

ここに規定された以外のものを使用することができる。

3 測定場所

744

測定場所は、周囲雑音レベルが規定の許容値より少なくとも、6dB 低くなければならない。ただし、

周囲雑音と妨害源からの放射が混在した状態で規定の許容値を超えない場合は、この限りではない。

(備考)J55022 に定められたオープンテストサイト及び代替テストサイト(例として、電波暗室)は、

本規定による測定場所に該当する。

4 供試器の配置

(1) 雑音電界強度(供試器外に放射される漏洩電波の電界強度)の測定

自然の大地面上に金属面を置き、その上に供試器を置くこと。この場合、供試器の底面支持部と

金属的に接触しないこと。この金属面は図4-1に示すように供試器の周辺及び測定用アンテナよ

りも少なくとも 1mは外側に広がっていること。この金属面には測定周波数において無視できない

ような欠陥やすき間のないこと。

床上に設置するように設計されている供試器にあっては、金属面にできるだけ近く置くこと。ま

た可搬形装置にあっては、金属面上 0.8m の非金属製の台の上に置くこと。

(備考) 雑音電界強度の測定について、上記規定を補足する目的で J55022 の該当する規定を準

用する。

(注) 1. 金属面に網目等を用いる場合、網目等の大きさは、1,000MHz でも有効なように 0.1 波

長(30 ㎜)以下であること。

2. 金属面上の金属製の突起は 50 ㎜以下であること。

供試器

D=d+2m、d=供試器の最大寸法

W=a+2m、a=アンテナの最大寸法

L=10 又は 3m

図4-1 測定場所の大地面上の条件(金属面の最小寸法)

(2) 雑音端子電圧(電源端子に誘起される高周波電圧)の測定

接地を必要としない形式の供試器及び床上に設置しない形式の供試器の場合には、少なくとも

2m×2m の水平金属面からなる基準面から 0.4mの高さに置き、その基準面以外のあらゆる金属面か

745

ら少なくとも 0.8m 離しておくこと。シールド室内の金属製壁面などの垂直金属面を基準面とする

場合は、その広さは少なくとも 2m×2m とし、供試器はその基準面から 0.4m離し、他の金属面(床

面及び他の壁面など)から 0.8m 以上離して置くこと。

床上に設置する供試器については、上記と同じ規定を適用するか、通常の使用条件と一致するよ

うに床上に置くこと。この場合の床面金属面でもかまわないが、供試器の底面支持部と金属面に接

触しないこと。

なお、擬似電源回路網の基準接地点は、基準面に接地すること。また、供試器の端と擬似電源回

路網の一番近い面までの距離が 0.8m となるように供試器を図4-3に示すように設置すること。

(備考) 雑音端子電圧の測定について、上記規定を補足する目的で J55022 の該当する規定を準用

する。

5 供試器の動作状態

5.1 共通事項

供試器を典型的な使用状態とする。

(備考) 供試器の動作について、上記規定を補足する目的で J55022 の該当する規定を準用する。

5.2 負荷条件及び動作条件の個別事項

(1) 複写機

待機状態及び連続複写状態とする。連続複写状態では、複写用紙の走行なしで、同時に動

作できるものを全て動作させる。

原稿は日本工業規格 JIS B 9523(1987)に定められる A4 サイズのテストチャートとする。

6 測定方法

(1) 雑音電界強度(供試器外に放射される漏洩電波の電界強度)の測定

供試器を回転させ、準尖頭値検波型測定器により供試器外に放射する雑音電界強度の水平及び垂

妨害波測定器の指示値が許容値に近いところで変動する場合、それぞれの測定周波数について、

少なくとも 15 秒間指示値を観察すること。瞬時の孤立した高い値は無視し、それ以外の最も高い

指示値を記録すること。

供試器からの測定距離は、10m又は、3mとする。測定距離を 3mとして測定する場合は、10mを

規定されている距離として、次式により計算された値をもって測定値とすることができる。

ただし、この方法による測定値に疑義を生じたときは、雑音電界強度を定めている規定の距離で

の測定値により判断するものとする。

E

1

D

2

D

1

×E

2

E

1

:測定の距離に換算した値〔μV/m〕

E

2

:任息の距離における測定値〔μV/m〕

D l

:規定されている距離〔m〕

746

D

2

:測定した時の距離〔m〕

各試験周波数において最大指示となるようアンテナの高さを 1mから 4mまで変化させる。ただ

し、垂直偏波の測定でアンテナ中心が 1mまで下げられない場合は、アンテナの最下部と大地面の

距離が 0.25m になるまで変化させる。

(2) 雑音端子電圧(電源端子に誘起される高周波電圧)の測定

雑音端子電圧の測定は、50Ω/50μH・V 形擬似電源回路網(第1章共通事項参照)を供試器と電

源との間に挿入して測定する。測定のときに用いる供試器の電源線は、製造業者が指定するものを

妨害波測定器の指示値が許容値に近いところで変動する場合、それぞれの測定周波数について、

少なくとも 15 秒間指示値を観察すること。瞬時の孤立した高い値は無視し、それ以外の最も高い

指示値を記録すること。

747

(垂直金属基準面を使用する場合)

図4-3(a)雑音端子電圧測定配置例

748

(水平金属基準面を使用する場合)

図4-3(b)雑音端子電圧測定配置例

749

第5章 電熱器具、電動力応用機器及び配線器具等

1 用語の定義

1.1 クリック:クリックとは、後続の雑音から少なくとも200ms離れ、かつ、継続時間200ms以内の雑

音を言う。1個のクリックが、多数のパルスを含む場合もある。

クリックとして分類される不連続性雑音の例を図5-12及び図5-13に示す。

1.4 最小観測時間 T:自動的に停止しない機器については(a)計数クリックの数が40個に達するまで、

又は、これと関連するならスイッチの動作回数が40回に達するまでの時間あるいは(b)2時間のどち

らか短い時間をさす。

自動的に停止する機器については、計数クリックの数が40個に達するために、又はスイッチの動

作が40回になるために必要な最小回数のプログラム実行に要する時間をさす。もし、試験を開始し

てから2時間たっても計数クリックの数が40個に達しない場合には、実行中のプログラムの終了を

もって試験を終わることとする。なお、一つのプログラムの終了から次のプログラムの開始までの

時間は、最小観測時間に含めないこと。ただし、瞬時に再起動できない機器については、プログラ

ムを再起動するに要する最小時間を最小観測時間に含めること。

1.5 クリック率 N:クリックに対する許容値を算出する際に使用する数値。一般に、クリック率 N は1

分間当たりの計数クリックの個数を示し、N=n

1

/T によって求める。

ただし、n

1

クリック率は N=fn

2

/T によって求める。ここで、n

2

は T 分間の観測時間におけるスイッチ動作の

回数で、f は付表5-1「負荷条件及び試験条件の個別事項」に示す係数である。

2 許容値

2.1 雑音電力の許容値(連続性雑音)

周 波 数 範 囲

(MHz)

以 外

電動工具(定格消費電力)

700W 以下 700W を超え 1kW 以下のもの

30 以上 300 以下 55 55 59

(注)1. dB は 1pW を 0dB として算出した値である。

2. 半導体素子を内蔵する制御装置については、装置内部の動作周波数又はクロック周波数

が 9kHz を超えないならば、雑音電力の許容値は適用しない。

750

2.2 雑音端子電圧の許容値

(1) 連続性雑音端子電圧の許容値

周 波 数 範 囲

(MHz)

電 動 工 具

以 外 の も の

0.5265 以上 5 以下

5 を超え 30 以下

56

60

電動工具(定格消費電力)

700W 以下 700W を超え1kW 以下のもの

59

64

63

68

0.15 を超え 0.35 以下 66~59 * 70~63 *

66~56 *

0.35 を超え 0.5 以下

59 63

0.5 を超え 0.5265 未満 56

(注)1. dB は 1μV を 0dB として算出した値である。

2. *周波数の対数値とともに直線的に減少する。

(2) 半導体素子を内蔵する制御装置の負荷端子及び補助端子、又は補助機器をもつ機器にあっては補

助機器への外部接続端子における雑音端子電圧の許容値

周波数範囲(MHz)

0.5265 以上 30 以下 74

0.15 を超え 0.5 以下 80

0.5 を超え 0.5265 未満 74

(注) dB は 1μV を 0dB として算出した値である。

(3) 不連続性雑音端子電圧の許容値

クリックの許容値及びスイッチ動作によるクリックの許容値は(1)項の許容値を次のように

補正したものとする。ただし、詳細については5.2.2項についても参照のこと。

L+44(dB) (N<0.2)

L+20 log10

30

N

(dB) (0.2≦N≦30)

L (N>30)

ただし、L は連続性雑音端子電圧の許容値、N はクリック率とする。

751

3 測定周波数

3.1 雑音電力

30MHzから300MHzまでの周波数の中で、特にピークがなければ次の周波数(許容範囲:±5MHz)

(150MHz) 、220MHz、

ただし、かっこ内の周波数については、特にピークがない場合記録を省略することができる。

3.2 雑音端子電圧

全周波数範囲において最も大きなピークを発生する周波数について測定する。この場合において

下記の周波数も測定することが望ましい。

(1) 連続性雑音端子電圧(許容範囲±10%)

0.5265MHzから30MHzまでの周波数の中で次の周波数

0.55MHz、1.0MHz、1.4MHz、2.0MHz、3.5MHz、6.0MHz、10MHz、22MHz及び30MHz

(2) 不連続性雑音端子電圧

0.5265MHzから30MHzまでの周波数の中で次の周波数

0.55MHz、1.4MHz及び30MHz

なお、クリック率Nを決定する場合、及び試験が長引く場合には、更に0.55MHzに限定しても

よい。

4 供試器の負荷条件及び試験条件

4.1 共通事項

個別事項で特別に規定するものを除き次による。

(1) 電源の条件

(イ) 電源は定格電圧、定格周波数で運転する。複数の定格をもつものにあっては、雑音が最大と

なる定格値とする。

(ロ) 負荷を接続しないと動作しない器具は、定格電流を流す。

(2) 供試器の置き方

(イ) 通常使用状態とする。ただし、携帯用、手持形又は配線器具にあっては、安定する任意の姿

勢とする。

(ロ) 扉を有するものにあっては、閉じておく。

(ハ) 付属の置き台等を有するものにあっては、それらを用いる。

(ニ) コントローラなどの補助機器を有するものにあっては、特に断りのない限りその補助機器は

主機器の横に置き、主機器と補助機器の間の接続線は付属のものを用い、30~40cm の長さの

水平の束になるよう折り曲げるものとする。

(ホ) 振動あるいは揺動する部分を含む電動工具にあっては、できれば振動あるいは揺動部分を取

り外して試験台上に置く。振動部分あるいは揺動部分を取り外したための回転数等の変化は電

752

圧を下げて運転することによりこれを補償してもよい。

(3) 出力切替スイッチ等

切替スイッチその他の方法により、供試器の回転数、出力あるいは温度等を調節できるもの

にあっては、調節の方式別に次の各項によるものとする。

(イ) 電動機の速度を切替えできるものは雑音が最大となる速度とする。

(ロ) 電熱器の容量を切替えできるものは最大の入力又は容量とする。ただし、切替えることによ

む)

(ハ) 自動温度調節器(温度過昇防止装置は除く)を有するものは、その設定温度を最高温度にセ

ットし、各部の温度がほぼ一定となった後で測定する。ただし、接点を機械的に開閉するもの

に限る。

(ニ) 半導体を有するものにあっては可変範囲内で雑音が最大となる位置とする。

(4) 複合機器の取扱い

いくつかの独立した機能が1つのケースに納められ1台の商品とされている場合(例電気こん

ろが3台、電気こんろとロースター、電気こんろとオーブン等)は各々について独立させて測定

する。

(5) 補助機器の取扱い

電源線以外の導線の末端に補助機器(例えば、コントローラなど)が接続される機器に対し

ては、電源端子における測定に加えて、その他のすべての入力線及び出力線用端子(補助端子、

例えば、制御用や負荷用導線の接続端子など)において、プローブ(図1-3参照)を使って

雑音端子電圧を測定する。ただし、下記のいずれかの場合は測定の対象としない。

(イ) 主機器と補助機器間の接続線がその両端で永久的に固定されていて、その接続線の長さが

2m未満の場合。

(ロ) 使用者(委託により工事を行う者を含む)が任意の長さの接続線を取り付け又は交換する

ことを期待しない構造のものであって、実使用状態において接続線の長さが2m以上となる

可能性がない場合。

(ハ) 主機器と補助機器間の接続線がその両端で永久的に固定されていて接続線がシールドされ

ているか、シールドするように指定がされている場合。

(ニ) 主機器又は補助機器を動作させるための制御用信号あるいは伝達用信号があらわれる場合。

(信号の基本周波数における電圧のみ対象外)

(注)1.「補助機器」とは、機器が補助的なものだけではなく、電気冷房機の室内機と室外

機のように、特定の品目の機器が複数の機器(コントローラなどのユニットを含む)

から構成される場合に、接続線で接続された相手の機器を指すこともある。

2.「永久的に固定」とは、補助機器用導線を使用者が容易に延長できない構造をいい、

例えば導線の端末をその機器専用に加工している(丸端子、ファストン端子等の加

753

工を含む)場合や、導線の端末に汎用性のない特殊な形状の接続器を使用し、テー

ブルタップ等で延長できないようにしている場合をいう。

3.「2m未満」であるかどうかの判定は、通常の使用状態又は製造者が指定した線の長

さで判定する。カーリング加工された電線は通常使用される状況で最も引き延ばさ

れた状態で判定する。

さらに、主機器と補助機器間の接続線は雑音電力の測定の対象とはしない。

(6) 測定時間

測定時間は供試器に定格時間の表示のある場合はその表示に従うが、その他の場合は測定時

間に制限は設けない。また慣らし運転の時間は規定しないが、供試器が充分安定するまで運転

を行う。正逆回転を有するものは正逆いずれの方向についても行うものとする。

(7) 試験温度

測定は特に断りのない限り通常の室内環境、周囲温度20~30℃(採暖用機器にあって判定に

4.2 負荷条件及び試験条件の個別事項

付表5-1による。

4.3 供試器の設定

機器設定時、供試器を接続し動作させない状態で供試器以外より発生する雑音(暗雑音)は、測

定機器の指示が許容値より充分に低く測定できない値以下か、少なくとも20dB以上(雑音端子電圧

の測定の場合)又は6dB以上(雑音電力測定の場合)低い値でなければならない。

4.3.1 雑音電力測定

4.3.1.1 機器の配置

供試器は、接地せずに使用するもの、接地して使用するものすべて同一条件とし、図5-

1のように配置して雑音電力の測定を行う。

754

(注) 供試電源と供試器の電源入力との間の高周波の分離度が不充分な場合、供試器より

約4m離した位置に補助クランプを置き、電源線から入ってくる外部雑音を軽減し、負

荷インピーダンスの安定性を改善することができる。

図5-1 雑音電力測定配置例

4.3.1.2 測定上の注意事項

(1) 試験される供試器はシールドルーム壁その他の金属物体から40cm以上離して非金属製の

10㎝±25%の非金属製支持台(搬送用パレット等)に置く。この場合、厚さ3㎜のゴム又はプ

ラスチック製の絶縁シートの上に置いた測定値が許容値を満足している場合は、適合とみな

す。

験条件で指定されたものを除く。

(2) 供試器に付属する電源コードにより給電する場合、あるいは供試器に電源コードが付属

しておらず別に用意した電源コードあるいはビニル外装ケーブルにより給電する場合を問

わず、これら給電導線は供試器からほぼ水平、かつ、まっすぐに4.5m以上伸ばして設置す

ること。

(3) 電源コードの機器と反対側の一端は直接電源に接続すること。

供試器に付属する電源コードが短く、上記の条件が満たせない場合は、ほぼ同種の電源コ

ードを用いて延長することができる。この際、供試器付属の電源コードの先に取り付けら

れたさし込み接続器を使用してさしつかえないが、プラグやソケットが大きいため、吸収

クランプを通らず、しかもプラグ、ソケットの位置で測定値が最大となる場合は、これら

を取り除くか、機器に近い個所で元の電源コードと同等の電線に交換して測定を行うこと。

(4) 供試器に付属する電源コードが接地用の一心を含む場合、これを延長する場合には接地

用の一心も含めて延長し接続線を接続すること。電源コードが接地用の一心を含まず、接

755

地端子が機器上にある場合はその端子には接地線を接続しない。

4.3.1.3 擬似手

雑音電力測定においては、擬似手は使用しない。

4.3.2 雑音端子電圧測定

4.3.2.1 機器の配置

接地せず手に持たずに使用する供試器について、測定機器及び試験台などの配置を図5-

2に示す。

図5-2 雑音端子電圧測定配置例(床を基準接地導体面とする場合)

4.3.2.2 測定上の注意事項

(1) 供試器は擬似電源回路網から80cm離して配置する。電源コードの長さが80cmを超える分

は30~40cmの長さの水平の束になるよう前後に折り曲げるものとする。

(2) 2m平方以上の基準接地導体面上に設置した高さ40cmの絶縁物の台上に供試器を置き、他

の接地導体面から80cm以上離して置くこと。ただし、床置型のものは、高さ10㎝±25%の

非金属製支持台(搬送用パレット等)に置く。この場合、厚さ3㎜のゴム又はプラスチッ

ク製の絶縁シートの上に置いた測定値が許容値を満足している場合は、適合とみなす。

試験条件で指定されたものを除く。

(3) シールドルーム内で測定する場合は、絶縁物の台上に置き、シールドルームの壁の一面

(この場合、床等の他の接地導体面から80cm以上離すこと。

756

4.3.2.3 スイッチ類の配置

負荷を接続しなければ電流が流れないスイッチ類について測定機器台などの配置を図5-

3に示す。

図5-3 雑音端子電圧測定配置例(床を基準接地導体面とする場合)

4.3.2.4 擬似手

通常接地せずに手に持って使用する供試器にあっては、使用者の手による影響を再現させ

るために擬似手を使用し、図5-4に示すRC素子で金属箔と測定器の接地端子を接続する。

擬似手は供試器のケース又はその一部を金属箔で包んだものであり、その箔は220pF(±

20%)の静電容量及び510Ω(±10%)の抵抗の直列回路からなるRC素子のひとつの端子(M)

に接続し、このRC素子の他の端子は測定器の接地端子に接続する。

図5-4 RC素子

擬似手は、とっ手とグリップおよび機器の製造者がそのように指定した機器の部分に対

してのみ適用するものとする。製造者の指定がない場合には、擬似手は以下のように適用

する。

(1) 供試器のケースが金属の場合は金属箔は必要とせず、RC素子の端子(M)を機器のケー

スに直接接続すること。

(2) 供試器のケースが絶縁物質の場合は金属箔をとつ手(B)に巻き、2番目のとつ手(D)

があるときは、これにも巻くこと。

操作者が運転中にケースに手を触れることがある場合、60 ㎜幅の金属箔を電動機のステ

757

ータの鉄心部の位置(C)でケースに巻き、また金属製のリング又はブッシング(A)を

用いており、使用中にこれに触れる恐れのあるときは、これらも上述の金属箔とともにR

C素子の端子(M)に接続すること。

図5-5 携帯用電気ドリルの例

(3) 供試器のケースの一部が金属、他の部分が絶縁物質であって、とっ手が絶縁されている場

合、金属箔をとっ手(2個以上あっても2個)に巻くこと。

また操作者が運転中にケースの非金属部分に手を触れることが避けられない場合には金

属箔をケースにも巻き、ケースの金属部分、とっ手(複数)の金属箔はRC素子の端子(M)

にまとめて接続すること。

図5-6 ヘヤードライヤーの例

(4) 二縁機器で絶縁物質のとっ手が二つありケース(C)が金属の場合、金属箔を両方のとっ

手に巻くこと。とっ手に保護用のツバがあるため使用者が供試器の金属ケースに触れるこ

とが避けられ、かつ、金属ケースをつかむよりとっ手を使う方がより便利な場合は、RC

素子の端子(M)に接続するのは両とっ手に巻いた金属箔だけでよい。他の使用方法の場

合はケースの金属部分も端子(M)に接続すること。

758

図5-7 携帯用電気のこぎりの例

4.3.2.5 供試器の接地

通常接地して使用する供試器(アース端子のあるもの)については、供試器のアースを擬

似電源回路網の接地端子に接続すること。

4.3.2.6 給電導線の長さ

はその導線のプラグ端で測定するものとする。

供試器は擬似電源回路網から 80cm 離して配置し、供試器と擬似電源回路網間の導線の長

さが 80cm を超える分は、30~40cm の長さの水平の束になるよう前後に折り曲げるものと

する。もし電源コードの長さが 6mを超える場合には、その長さを短くして 1mにするか、

又はその代わりに 1mの長さの類似の導線を使用すること。

(2) 供試器に電源コードが付属しない場合は、供試器は擬似電源回路網から80cm離して配置

し、給電導線の長さは1m以下とする。雑音端子電圧は擬似電源回路網と給電導線との接続

点で測定するものとする。

4.3.2.7 接地線の長さ

(1) 供試器に付属する電源コードの心線のひとつが接地線である場合これを利用し、プラグ

端で接地する。

供試器に付属する電源コードに接地用の心線を含まないものにあっては、80cm ないし 1 mの接地導線を使用し、かつ電源コードに平行しその間隔は 10cm 以下であること。

(2) 供試器に電源コード及び接地線とも付属しない場合は、接地線は給電導線(4.3.2.6給電

導線の長さ(2)項)と平行した同一長さの導線を使用し、かつ給電導線との間隔は10cm以下

であること。

(3) 二重絶縁の機器にあって擬似手のRC素子の接地側端子と測定装置の接地端子を接続す

るには、80cmないし1mの導線を使用し、接地用の心線を含まない電源コードの場合の接地

線の方法に準じて行うこと。

759

4.3.2.8 半導体素子を有する制御装置の測定時の機器の配置

(1) 制御装置を図5-3、5-8及び5-9に示すように接続する。

(2) 制御装置の出力端子に、0.5~1mの長さの導線を用いて適正な定格負荷を接続すること。

(3) 製造者による規定が無い場合には、負荷として白熱電球を用いる。

(4) 少なくとも1,500Ωの定格入力インピーダンス(周波数帯0.15~30MHz)をもつ抵抗とコ

ンデンサの直列接続からなるプローブを、妨害波測定器の入力に直列に接続して用い、負

荷端子に現れる雑音電圧を測定すること。

この場合、必然的に生じるプローブと測定器間の電圧分割に注意すること。

(5) 遠隔検出部あるいは遠隔制御部を接続するための補助端子を持つ制御装置については、

更に以下の規定を適用する。

(イ) 長さ 0.5~1mの導線を用いて、これらの補助端子に遠隔部を接続する特殊な導線が備え

られている場合には、長さが 80cm を超える導線の部分を 30~40cm の長さの水平の束に

なるよう前後に折り曲げるものとする。

(ロ) 制御装置のこれらの補助端子における雑音電圧の測定は、(4)項に示した方法と同様な

方法によって行うこと。

(注)1. 制御装置の誤動作を避けるために、プローブのインピーダンスを高くしなければな

2. 制御装置又はその負荷を接地して通常動作させることになっている場合には、制御

装置本体を擬似電源回路網の接地端子に接続すること。また、もし負荷を接地するこ

とが必要ならば、負荷本体を制御装置本体に接続するか、又は、制御装置が接地され

ていない場合には、擬似電源回路網の接地端子に直接接続すること。

4.3.2.9 数個の制御装置を備えた機器

機器が数個の独立に調節できる制御装置を備えており、かつ、各制御装置の最大定格負荷

電流が25A(実効値)を超えない場合には、以下の方法によって測定を行う。なお、この試験

方法は、これらの数個の制御装置が電源の同じ相に接続されている機器、及び異なる相に接

続されている機器の両方に適用する。

各々の制御装置について、個別に試験を行うこと。測定は、機器のすべての端子について

行う。各制御装置に対して個別にスイッチが備えられている場合には、試験の間、使用して

いないユニットは切っておくこと。

できるだけ多くの制御装置をそれぞれの負荷に接続すること。ただし、各制御装置が最大

定格電流を流す時、機器に流れる1相当たりの最大電流が25Aを超えないこと。すべての制御

装置を接続することができない場合には、雑音が最大になる複数の制御装置を接続すること。

(注) 接続する制御装置は、周波数や端子の違いによって異なることがある。

個々の制御装置は、雑音レベルが最大になるように調節しておくこと。更に、他の調節では、

760

雑音がより強くならないことを簡単に確かめておくこと。なお、測定は機器の電源端子(す

各制御装置が、すべての抑圧素子を含んだ完全に自己内蔵型の制御回路から構成されており、

他の装置と独立に動作し、他の制御装置が制御する如何なる負荷をも意図的に又は偶発的に

制御することがない場合には、この項の試験は行わない。

スイッチの位置

1. 電源端子における測定

2. 負荷端子における測定

3.

負荷端子の測定で順次に接続

4.

(注)1. プローブからの同軸ケーブルの長さは 2m を超えないこと。

2. スイッチが2の位置にある時は、擬似電源回路網の端子1は測定器のインピーダン

スと同じインピーダンスで終端すること。

3. 電源線の1線のみに2端子の制御装置が挿入されている場合には、図5-9のよう

に接続して測定すること。

図5-8 半導体素子を内蔵する制御装置の測定方法

図5-9 2端子制御装置の測定方法

5 測定方法

5.1 雑音電力(連続性雑音〉

測定にあたっては予備運転を行う。

測定は電源コードに沿って吸収クランプを供試器端から電源側に移動させたとき、妨害波測定器

の指示が最初に最大となる位置で測定器の指示値を読み、吸収クランプ附属の校正曲線A(第1の

761

指示が最初に最大となる位置が電源コードの接続部付近になり、吸収クランプをその位置に移動

できない場合は、延長コードの部分で次に最大値となる位置を求めて指示値を読むものとする。こ

の場合は、校正曲線B(第2の最大値)の補正値を使用する。

図5-10 吸収クランプ校正曲線の例

5.2 雑音端子電圧

結線図の一例を下記に示す。

図5-11 0.5MHz から 30MHz までの測定

5.2.1 連続性雑音

(1) 測定にあたって予備運転を行う。

(2) 各測定について、少なくとも 15 秒間測定器の指示を観察すること。そして無視すべき孤立

パルスを除いて、読みの最高値を記録すること。

起動・停止時における短時間の読みの上昇は無視すべき孤立パルスと同様とみなす。

(3) 雑音の全般的なレベルが安定せず、15 秒間に 2dB を超える単調な上昇又は下降の傾向を示

すときには、雑音電圧レベルを更に長い時間観察し、以下のように、機器の通常の使用条件に

応じたレベルを記録しなければならない。

(イ) スイッチを頻繁に開閉することのある機器の場合、各周波数ごとに測定直前に機器のスイ

ッチを入れ、測定直後にスイッチを切ること。そして、各周波数ごとの最初の 1 分間にお

762

ける最高レベルを記録すること。

(ロ) 使用に際し通常長時間にわたり運転する機器の場合、すべての測定が終わるまでスイッチ

を入れておかなければならない。そして、指示が安定した後、各周波数について雑音レベ

ルを記録すること。

合には、(3)項に従ってその機器を試験すること。

(5) 補助機器を持つ機器にあっては補助機器への接続端子における端子電圧の測定には図1-

3に示す高周波電圧測定用プローブを用いる。

5.2.2 不連続性雑音

5.2.2.1 妨害波測定器を使用する場合の測定

(1) 最小観測時間 T の測定

(イ) 測定周波数に合わせる。

(ロ) 測定器の利得校正を行い、測定状態とする。

(ハ) 擬似電源回路網のライン切替えスイッチを各電源端子のいずれかとする。

(注) 0.55MHz で測定し、どちらか測定値が高い方のスイッチの位置で他の周波数の測定

を行う。

(ニ) 指針の 0dB 位置が測定周波数での連続性雑音の許容値になるようにアッテネータを調整

する。

この場合擬似電源回路網の減衰等、測定系のすべての減衰分を含めて調整する。

(ホ) 供試器が安定状態に入った後、自動温度調節器を有するものは自動温度調節器がOFF

した直後に試験を開始する。プログラム制御するものは電源スイッチをONした直後に

試験を開始する。

(ヘ) 計数クリック数によるものは、各持続時間毎のそれぞれのクリック数を加算して数える。

(ト) スイッチング動作数によるものはスイッチング動作数を計数する。この場合、定常的な

開、又は閉以外のクリックがカウントされる恐れのあるものは、電流計(電力計も可)

(チ) 偶発的に 200ms を超える計数クリックであって、2 個のクリックとして取り扱われるも

のが発生した場合は、これを 1 個と数えて総数 40 個になるまで観測を継続し、その観測

時間を T′、クリック数を n

1

′(実際に発生したクリックの数 40 に、2 個として取り扱わ

れるクリック数に相当する増加分を加えた値)として、次の式によって最小観測時間 T

(分)を算出するものとする。

T=T′×

40 n

1

······ (分)

763

なお、プログラム制御によらない機器で観測時間が 2 時間を超える場合は 2 時間で打切る。

よい。ただし、L+44dB を超えるクリックが 1 個でも発生した場合は正規の手順に

よらなければならない。

(2) クリック率 N の計算

上記(1)で求めた T を用いて、次式により N を求める。

(イ) 計数クリック数によるもの(負荷条件に係数 f のないもの)

N=

40

T

······ (回/分)

(ロ) スイッチング動作数によるもの(負荷条件に係数 f のあるもの)

N=

40

T

×f ··· (回/分)

(3) 不連続性雑音の許容値の計算

不連続性雑音の許容値 Lq は次式により、求める。

ただし、L は連続性雑音の許容値を示す。

(イ) N<0.2 の場合

Lq=L+44(dB)

(ロ) 0.2≦N≦30 の場合

Lq=L+20 log10

30

N

(dB)

(ハ) N>30 の場合

(4) 不連続性雑音の許容値を超えるクリック数の測定

(イ) 許容値 Lq が妨害波測定器の読取範囲(0dB±5dB、できれば 0dB)になるようアッテネー

タを調整する。

(ロ) (1)の(ホ)により測定を開始する。

(ハ) 妨害波測定器の指針が不連続性雑音の許容値 Lq を超えて振れたクリック数を測定する。

(ニ) (ハ)と同時にクリックの持続時間及び 2 秒間内のクリック数の測定を行う。

(ホ) 連続性雑音とみなされるクリックが発生した場合及び 2 秒間に 2 個を超えるクリックが

発生した場合は連続性雑音の許容値 L が適用される。

(ヘ) 最小観測時間 T 内に発生した不連続性雑音の許容値 Lq を超えるクリック数を求める。

(5) 測定値の評価

764

(イ) (4)(ヘ)で求めた最小観測時間内に発生した不連続性雑音の許容値 Lq を超えるクリック

数が、(1)(ヘ)(ト)又は(チ)で計数したクリック数の 25%以下の場合は合格とする。

(ロ) 偶発的に 200ms を超えるクリックの取扱い

自動温度調節器を有する電熱応用機器については、次の各項を適用する。

(a) 200ms を超え 400ms 以下のクリックの取扱い

200ms を超え 400ms 以下の断続するクリックは、2 個のクリックとする。なお、レ

ベル判別(計数クリック〉も 2 個のクリックとして扱うものとする。

(b) 200ms を超え 400ms 以下の偶発的クリックの取扱い

40 個のクリックの中に 200ms を超え 400ms のものがあっても、その数が全体の 1/5

以内の分については前項の定めにかかわらずそれぞれ 1 個のクリックとして取り扱う。

(c) N の決定にスイッチング動作 n

2

を用いるものについては、40 個のクリック中、その

1/5 が 200ms を超えるものがあっても、それが 400ms 以下であれば 1 個のクリックと

して取り扱う。

ることが困難なものを含む。取扱いについては、(a)、(b)及び(c)による。

(ハ) 10ms 以下のクリックの取扱い

自動温度調節器を有する電熱応用機器については、それぞれのクリックの継続時間が

10ms 以下でクリック率が 1.5 以下(負荷条件に係数のあるものはそれをかけたもの)し

か発生しない場合には許容値に入っているものとみなす。

またタイムスイッチ、アイロン及び自動電熱調理器具(技術基準別表第八2(8)~(15)

については、それぞれのクリックの継続時間が 10ms 以下でクリック率が 5 以下(負荷条

件に係数のあるものはそれをかけたもの)しか発生しない場合には許容値に入っている

ものとみなす。

(ニ) 自動販売機、電気遊戯盤、電気洗濯機、電気スリッパ等で 2 個以上の接点の動作により

発生するクリックは、クリック率 N が 5 未満の機器であって 2 個以上の接点の動作によ

り発生するいかなる2つの雑音もそのいずれもが最大継続時間 200ms であり、更に他の

いかなる雑音も先にも後にも 2 秒以内にはない場合2つの雑音はそれらの間隔が 200ms

未満であっても 2 個のクリックとして評価する。

(ホ) プログラム制御されるものについては、クリック率 N を測定するとき最小観測時間内に

連続性雑音としてカウントされるクリックが観測される場合があるが、その場合は 200ms

を超える不連続性雑音の総継続時間が 600ms 以下であれば 1 つのクリックとしてカウン

トする。

5.2.2.2 妨害波測定器とディスターバンスアナライザを使用する場合の測定

(1) 最小観測時間 T の測定

(イ) 測定周波数に合わせる。

765

(ロ) 測定器の調節済を確認する。

(ハ) 擬似電源回路網のライン切替えスイッチは各電源端子のいずれかを選択する。

(注) 0.55MHz で測定し、どちらか測定値が高い方のスイッチの位置で他の周波数の測

定を行う。

(ニ) 指針の 0dB 位置が測定周波数での連続性雑音の許容値になるようにアッテネータを調整

する。

この場合、擬似電源回路網の減衰等測定系のすべての減衰分を含めて調整する。

(ホ) 供試器が安定状態に入ったのち、自動温度調節器を有するものは自動温度調節器が

OFFした直後から試験を開始する。ただし、プログラム制御するものは電源スイッチ

をONした直後に試験を開始する。

(ヘ) 計数クリック数によるものは、各持続時間毎のそれぞれのクリック数を加算して数える。

(ト) スイッチング動作数によるものはスイッチング動作数を計数する。この場合、定常的な

開、又は閉以外のクリックがカウントされる恐れのあるものは、電流計(電力計も可)

参照)

(チ) 偶発的に 200ms を超える計数クリックであって、2 個のクリックとして取り扱われるも

のが発生した場合は、これを 1 個と数えて総数 40 個になるまで観測を継続し、その観測

時間 T′、クリック数を n

1

′(実際に発生したクリックの数 40 に、2 個として取り扱われ

るクリック数に相当する増加を加えた値)として、次の式によって最小観測時間 T(分)

を算出するものとする。

T=T′×

40 n

1

······ (分)

なお、プログラム制御によらない機器で観測時間が 2 時間を超える場合は 2 時間で打切る。

よい。ただし、L+44dB を超えるクリックが 1 個でも発生した場合は、正規の手順

によらなければならない。

(2) クリック率 N の計算

上記(1)で求めた T を用いて、次式により N を求める。

(イ) 計数クリック数によるもの(負荷条件に係数 f のないもの〉

N=

40

T

······ (回/分)

(ロ) スイッチング動作数によるもの(負荷条件に係数 f のあるもの)

766

N=

40

T

×f ··· (回/分)

(3) 不連続性雑音の許容値の計算

不連続性雑音の許容値 Lq は次式により、求める。

ただし、L は連続性雑音の許容値を示す。

(イ) N<0.2 の場合

Lq=L+44(dB)

(ロ) 0.2≦N≦30 の場合

Lq=L+20 log10

30

N

(dB)

(ハ) N>30 の場合

(4) 不連続性雑音の許容値を超えるクリック数の測定

この場合、擬似電源回路網の減衰等、測定系のすべての減衰分を含めて調整する。

(ロ) (1)で求めた最小観測時間 T をセットする。

(ハ) (1)(ホ)により測定を開始する。

(ニ) 不連続性雑音の許容値を超えるクリックの数及び継続時間、及び 2 秒間のクリック数の

測定を同時に行う。

(5) 測定値の評価

(イ) 「10ms 以下」 「10~200ms」

計する。

(ロ) 最小観測時間内に発生した不連続性雑音の許容値 Lq を超えるクリック数が(1)(ヘ)(ト)又

は(チ)で計数したクリック数の 25%以下の場合は合格とする。

(ハ) 偶発的に 200ms を超えるクリックの取扱い

自動温度調節器を有する電熱応用機器については、次の各項を適用する。

(a) 200ms を超え 400ms 以下のクリックの取扱い

200ms を超え 400ms 以下の断続するクリックは、2 個のクリックとする。なお、レ

ベル判別(計数クリック)も 2 個のクリックとして扱うものとする。

(b) 200ms を超え 400ms 以下の偶発的クリックの取扱い

40 個のクリックの中に 200ms を超え 400ms のものがあっても、その数が全体の 1/5

以内の分については、前項の定めにかかわらずそれぞれ 1 個のクリックとして取り扱

う。

(c) N の決定にスイッチング動作 n

2

を用いるについては、40 個のクリック中、その 1/5

が 200ms を超えるものがあっても、それが 400ms 以下であれば 1 個のクリックとして

767

取り扱う。

注)「偶発的」とは、スローサーモのように、どのようなスイッチ動作をするか予測する

ことが困難なものを含む。取扱いについては、(a)(b)及び(c)による。

(ニ) 10ms 以下のクリックの取扱い

自動温度調節器を有する電熱応用機器については、それぞれのクリックの継続時間が

10ms 以下でクリック率が 1.5 以下(負荷条件に係数のあるものはそれをかけたもの)し

か発生しない場合には、許容値に入っているものとみなす。

については、それぞれのクリックの継続時間が 10ms 以下でクリック率が 5 以下(負荷条

件に係数のあるものはそれをかけたもの)しか発生しない場合には、許容値に入ってい

るものとみなす。

(ホ) 測定値に疑問がある場合は、5.2.2.1 妨害波測定器を使用する場合の測定により再試験

を行い判定する。

(ヘ) 自動販売機、電気遊戯盤、電気洗濯機、電気スリッパ等で 2 個以上の接点の動作により

発生するクリックは、クリック率 N が 5 未満の機器であって 2 個以上の接点の動作によ

り発生するいかなる2つの雑音もそのいずれもが最大継続時間 200ms であり、更に他の

いかなる雑音も先にも後にも 2 秒以内にはない場合、2つの雑音はそれらの間隔が 200ms

未満であっても 2 個のクリックとして評価する。

(ト) プログラム制御されるものについては、クリック率 N を測定するとき最小観測時間内に

連続性雑音としてカウントされるクリックが観測される場合があるが、その場合は 200ms

を超える不連続性雑音の総継続時間が 600ms 以下であれば 1 つのクリックとしてカウン

トする。

6 データ処理

6.1 データ処理方法

6.1.1 連続性雑音

6.1.1.1 共通事項

供試器の電源の開閉又はプログラムの選択のみのために機器に付いている手動スイッチの

開閉に伴うクリックノイズ及び供試器以外から発生する周囲の雑音等は測定値としない。

6.1.1.2 雑音電力

測定値は、測定器のアッテネータの目盛と出力指示計の読みの和(測定器の入力端子電圧

測定値)に吸収クランプの校正曲線による補正値を加算して求める。

長コード上の第2の最大点で測定した場合は校正曲線B(第2の最大値)より求めた値とす

る。

768

6.1.1.3 雑音端子電圧

測定値は、測定器のアッテネータ目盛と出力指示計の振れの和とし、更にこの値に擬似電

源回路網の補正値を加える。

6.1.2 不連続性雑音

6.1.2.1 補正値

6.1.1 項と同じく、擬似電源回路網の補正値を加える。

また手動スイッチの開閉に伴うクリックノイズ及び供試器以外から発生する周囲の雑音等

は測定値としない。

6.1.2.2 不連続性雑音の処理例

図(a)1 個のクリック

200ms 以下の雑音。連続的な一連のインパルスから成り、妨害波測定器の中間周波出力端に

おいて観測したもの。

図(b)1 個のクリック

200ms 以下の個々のインパルス。間隔が 200ms より狭いもので 200ms を超えて連続しないも

の、妨害波測定器の中間周波出力端において観測したもの。

図(c)2 個のクリック

200ms 以下で、最小 200ms の間隔の 2 個の雑音。妨害波測定器の中間周波出力端において観

769

測したもの。

図5-12 クリックとして分類した不連続性雑音の例

図(a)

2 秒以内に 2 個を超えるクリック。妨害波測定器の中間周波出力端で観測したもの。

図(b)

200ms より短かく、その間隔が 200ms を超えない個々のインパルスで、かつ、200ms を超え

て連続するもの。妨害波測定器の中間周波出力端で観測したもの。

図(c)

200ms より小さい間隔の 2 個の雑音で、かつ、全体が 200ms を超えるもの。

妨害波測定器の中間周波出力端子で観測したもの。

図5-13 連続性雑音の許容値を適用する不連続性雑音の例

「開又は閉」は、定常的な開又は閉への切替わりをもって 1 回と数える。

定常的な開又は閉への切替わり以外のクリックが数えられるおそれのあるものは当面電流計等を

使用して確認すること。ただし、1 回のスイッチ動作による非定常的な継続時間が再現性をもって

400ms 超える場合は、連続妨害波と見なす。

スイッチ動作の定常的な開又は閉、及び非定常的な継続時間は、下図による。

770

図5-14 スイッチ動作の定常的な開又は閉及び非定常的な継続時間の例

(J55014-1 付属書 ZB ZB.1 3.3 を引用)

771

付表5-1 負荷条件及び試験条件の個別事項

機器により個別に規定する負荷条件及び試験条件は次の通りとする。負荷条件に係数がある機器はス

イッチング動作で、また、係数がない機器は計数クリックの回数で最小観測時間 T の測定を行う。本表

に規定のないものは共通事項による。

タンブラースイッチ

中間スイッチ

リモートコントロールリレ

品 名

タイムスイッチ

その他の点滅器(ただし、光

電式自動点滅器は除く)

連続性雑音 不連続性雑音

イ)負荷電流は最大定格の 0.1 とする。

ロ)負荷は白熱電球とする。ただし、白熱電

球は 100V のものとするが定格電圧を印加

しないと動作しないものは定格電圧を印

加すること。以下配線器具は同じ

ハ)負荷回路は閉路状態とする。

イ)負荷電流は最大定格の 0.1 とする。

ロ)負荷は白熱電球とする。

ハ)負荷は点灯状態とする。

イ)負荷電流は最大定格の 0.1 とする。

ロ)負荷は白熱電球とする。

ハ)負荷回路は閉路状態とする。

カットアウトスイッチ

開放ナイフスイッチ

カバー付ナイフスイッチ

箱開閉器

分電盤ユニット

フロートスイッチ

圧力スイッチ

イ)負荷電流は最大定格の 0.1 とする。

ロ)負荷は白熱電球とする。

ハ)負荷回路は閉路状態とする。

備 考

J55014-1(H20)

7.3.7.1

出力に半導体を使用し

ている場合は、白熱灯

負荷による定格電流を

流す。

出力に半導体を使用し

ている場合は、白熱電

球負荷による定格電流

を流す。

ミシン用コントローラー

電磁開閉器

配線用遮断器

漏電遮断器

カットアウト

差込み接続器

品 名

ミシンを負荷とする。

・布及び縫糸は用い

ずに最高速度で連

続 的 に 動 作 さ せ

る。

・ミシン用コントロ

ーラは、その操作

を、始動について

は、5 秒間で“開(停

”位置から最高

速度を与える“閉”

位置にする。また

位置にすること。

・始動動作から次の

始動動作までの時

間は 15 秒とする。

停止については、

係数 1

イ)負荷電流は最大定格の 0.1 とする。

ロ)負荷は白熱電球とする。

ハ)負荷回路は閉路状態とする。

ニ)電磁開閉器の操作コイルには定格電圧を

印加する。

イ)負荷電流は最大定格の 0.1 とする。

ロ)負荷は白熱電球とする。

ハ)負荷回路は閉路状態とする。

イ)無負荷状態で定格電圧を印加する。

ロ)差込み接続器の前にスイッチ回路が接続

されている場合は、スイッチは閉路状態と

する。

連続性雑音 不連続性雑音

J55014-1(H20)

7.2.3.1

及び 7.3.1.15

出力に半導体を使用し

ている場合は、白熱電

球負荷による定格電流

を流す。

出力に半導体を使用し

ている場合は、白熱電

球負荷による定格電流

を流す。

備考

772

ねじ込み接続器

ライティングダクト用接続

ソケット

ローゼット

単相電動機

イ)無負荷状態で定格電圧を印加する。

ロ)ねじ込み接続器の前にスイッチ回路が接

続されている場合は、スイッチは閉路状態

とする。

イ)無負荷状態で定格電圧を印加する。

ロ)差込み接続器の前にスイッチ回路が接続

されている場合は、スイッチは閉路状態と

する。

イ)無負荷状態で定格電圧を印加する。

ロ)差込み接続器の前にスイッチ回路が接続

されている場合は、スイッチは閉路状態と

する。

イ)無負荷状態で定格電圧を印加する。

ロ)差込み接続器の前にスイッチ回路が接続

されている場合は、スイッチは閉路状態と

する。

・無負荷状態で定格電圧を印加する。

出力に半導体を使用し

ている場合は、白熱電

球負荷による定格電流

を流す。

出力に半導体を使用し

ている場合は、白熱電

球負荷による定格電流

を流す。

出力に半導体を使用し

ている場合は、白熱電

球負荷による定格電流

を流す。

出力に半導体を使用し

ている場合は、白熱電

球負荷による定格電流

を流す。

773

品 名

連続性雑音 不連続性雑音

イ)置き用形のものにあっては、厚さ 10 ㎜以上の表面が平らな

木台の上に下図に示す木製のやぐらをのせ、その底面の中心に

器体を置き、その周囲を厚さ約 5cm の綿布団 * で覆う。

(備考)括弧内の数値は、定格消費電力が 300W を超えるものに

適用する。

ロ)切り用形のものにあっては、下図に示す木製の箱(外面に厚

さ約 10 ㎜のけい酸カルシウム保温材を張ったもの)を試験台

の上に置き、この箱の上にイ)の図による木製のやぐらをのせ、

木製の箱の底面の中心に器体を置き、更に、木製の箱の上面に

電気こたつ類

電気こたつ

電気あんか

(布団形を除く)

(備考)括弧内の数値は、定格消費電力が 300W を超えるものに

適用する。

ハ)掘り用形のものにあっては、下図に示す木製の箱(外面に厚

さ約 10 ㎜のけい酸カルシウム保温材を張ったもの)を試験台

の上に置き箱の底面の中心に器体を置き、木製箱の上にやぐら

をのせて、やぐらの周囲を厚さ約 5cm の綿布団で覆う。

ニ)やぐら付き置き用形のものにあっては、器体を厚さ 10 ㎜以

上の表面が平らな木台の上に置き、やぐらの周囲を厚さ約 5cm

の綿布団で覆う。

備考

774

ホ)卓用形のものであって保温カバーを有しないものにあって

は、器体を厚さ 10 ㎜以上の木台の上に置き、卓の周囲を厚さ

約 5cm の綿布団で覆う。

へ)卓用形のものであって保温カバーを有するものにあっては、

器体を厚さ 10 ㎜以上の表面が平らな木台の上に置くこと。

ト)布団形のあんか以外のあんかにあっては、器体の周囲を厚さ

約 5cm の綿布団で覆う。

電気足温器類

電気足温器

電気スリッパ

・勉強用足温器のカバーは、器体の底面が、厚さ 10 ㎜以上で表

面が平らな木台に触れるよう絶縁材料のひもでつり下げる。

電気布団類

電気布団

電気毛布

電気敷布

電気懐炉

電気あんか

(布団形)

イ)4,000cm

2

以上のものは約

40cm 巾の絶縁材料で作られ

たはしごに器体をかけ、器

体のすそ部が試験台に触れ

るようはしごを絶縁材料の

ひもでつり下げる。

4,000cm

2

未満のものは試

験台上に広げておく。

イ)器体を折りたたむことができ

る構造のものは片側の面積が

4,000cm

2

以下に折りたたむ。折

りたたんだ場合温過防が動作

するもの、又は 4,000cm

2

以下

のものは広げた状態で器体の

上下を厚さ約 5cm の綿布団で

覆う。

ロ)コントローラには布団等はかからないようにする。

電気座布団布団類

電気座布団

電気ひざかけ

電気いすカバー

電気カーペット類

電気カーペット

電気採暖いす

電気こんろ

・器体の上下とも綿布団を用いない。

・電気布団類の連続性雑音に準じる。

器体の上下とも綿布団を用いない。

・器体の上下とも綿布団を用いない。

・器体の発熱部には、発熱部の面積に等しい面積を有する円の直

径の約 1.2 倍、その高さがその底面の直径に等しい長さ以下の

黄銅製の湯沸に 80%の水を入れる。容器の水が半減する毎に沸

騰水を追加する。

775

品 名

電気がま類

電気がま

電気湯沸器

電気コーヒー沸器

電気牛乳沸器

電気蒸し器

電気卵ゆで器

電気酒かん器

ひげそり用湯沸器

電気なべ

電気湯せん器

連続性雑音 不連続性雑音

イ)容器の定格容量(定格容量の表示がないものにあって

は、容器の容量の約 80%)の水(電気採油器にあって

は、食用油)を入れる。水が半減する毎に水又は沸騰水

を追加する。

保温状態とし保温温度に近い温度の水を容量の約 80%

となるように入れる。

電気なべ 係数 0.6

電気ジャー

電気トースター

電気天火類

電気魚焼き器

電気天火

電気ロースター

電気ワッフルアイロン類

電気ワッフルアイロン

電気たこ焼き器

電気ホットプレート

電気フライパン

電気ソーセージ焼き器

電気茶沸器類

電気茶沸器

電気温水器

電気保温皿類

電気保温皿

電気加温台

観賞魚用ヒータ

・共通事項による

係数 0.5

イ)ふた付きのものにあってはふたをする。

ロ)電気フライパンにあっては、定格容量(定格容量表示

のないものは容量の約 60%)の食用油を入れる。

係数 0.6

・共通事項による。

係数 0.5

・定格容量(定格容量の表示のないものは容器の容量の約

80%)の水を入れる。

・水中用のものは水中に入れる。

電気髪ごて

イ)電気髪ごてであって、ネット形又はフード形のものに

あっては、内側に直径が約 20cm の球形の綿布団を入れ

る。

ロ)イ)以外のものにあっては、自立形のものは、自立状

態で、架台付きのものは架台にのせる。

ハ)自立形でなく架台を有してないものは所定の架台

用いる。

ヘアカーラー

・水を使用してカーラーを温めるものにあっては、容器に

定格容量(容量表示のないものは、容器の容量の約

80%)の水を入れ、水が半減する毎に水を追加し、ふた

備考

*所定の架台と

は電安法の平

常温度試験に

定める架台を

じ)

ものは、ふたを開いて測定する。

電気消毒器

・容器を有するものにあっては、定格容量(定格容量の表

示のないものは容器の容量の約 80%)の水を入れ容器

の水が半減する毎に沸騰水を追加する。

776

品 名

電熱式吸入器

タオル蒸し器

電気サウナバス

電気アイロン類

電気アイロン

電気裁縫ごて

電熱ナイフ

こて加熱器

電気接着器

電熱ボード類

電熱ボード

電熱シート

電熱マット

電気育苗器

電気ふ卵器類

電気ふ卵器

電気育すう器

電気乾燥器

電気プレス器

現像恒温器

電気冷房機

電気温風機

電気加湿器

連続性雑音 不連続性雑音

・容器には定格容量(容量表示のないものは、容器の容量

の約 80%)の水を入れ、容器の水が半減する毎に水(カ

ートリッジタイプ等)又は沸騰水を追加する。

・容器には定格容量(容量表示のないものは、容器の容量

の約 80%)の水を入れ、容器の水が半減する毎に水を

追加する。

・共通事項による。

風量調整装置を有するものは

最小風量にする。

イ)自立形のものは自立状態とする。

ロ)容器を有するものにあっても容器に水を入れない。た

容器に定格容量

(定格容量の表示のないものは容器の容量の約 80%)

の水を入れ容器の水が半減する毎に水を追加する。

係数 0.3

イ)自立形のものは、自立状態とする。

ロ)イ)以外のものは所定の架台の上にのせる。

係数 0.3

・こて加熱器にあってはこてを加熱部に入れる。

・架台付きのもの、脚付きのもの、卓用形のもの及びすえ

付け型以外のものにあっては所定の架台にのせる。

・水中用及び屋外用のものにあっては、器体を水中に入れ

る。

備 考

・容器に水を入れて使用するものにあっては水を入れる。

・器体には物を入れない。

・被乾燥物を入れない。

・器体は通常容器に水を入れて使用するものにあっては水

を入れる。

係数 0.3

・容器に定格容量(定格容量の表示のないものは容器の容

量の約 80%)の水を入れる。

っては、冷房モードにおいては最低値に、暖房モードに

おいては、最高値にセットして行う。

ロ)測定は原則として、暖房運転時は 15±5℃、冷房運転

時は 30±5℃とする。ただし、この温度範囲で運転でき

ないものにあっては、

を行うものとする。

ハ)その他測定条件は「付録 電気冷房機試験条件」によ

る。

・最大風量とする。なお冷風時、温風時で測定する。

J55014-1(H20)

7.3.4.14

イ)容器に定格容量(定格容量の表示がないものにあって

は容器の容量の約 80%)の水を入れること。

ロ)噴霧量を最大とする。

ハ)加熱装置を有するものにあっては、これを入れた場合

と入れない場合についてそれぞれ測定を行う。

777

品 名

電気芳香拡散機

電気掃除機

連続性雑音 不連続性雑音

・負荷なしで試験できない場合は、水又は香料等の適当な

液体を入れ、その他は無負荷とする。

イ)測定条件 a)ホースは器体の周りに置く。 b)付属するホース及び集塵フイルター(目詰まりの

無い初期状態)を取りつけ最大風量を得られる配

置にセットする。 c)吸い込み具がパワーブラシの時は取りつけ、他の

場合は付けない。測定時、パワーブラシは回転さ

せる。 d)測定台は本体を含めて測定状態が十分確保できる

面積を確保した絶縁台(0.4m高)に置く。 e)コードリール付きはコードを完全に引き出す。

ロ)測定対象と測定個所

測定配置図において、雑音電力は電源線、雑音端子電

圧は(イ)にて測定する。

ハ)本条件の適用

吸い込みホース、延長管等に電力伝送線、制御線等を

有する機器においては、測定配置図で示す a、b の接続

が本セットに特定したものに限る。

備 考

別表第八

J55014-1(H20)

7.3.1.1

電気床磨き機

電気靴磨き機

電気洗濯機

電気脱水機

測定配置図

・無負荷とする。

・無負荷とする。

イ)水を入れ布地なしで動作させる。

ロ)給水の温度は製造者の説明書に従うものとする。

ハ)サーモスタットがある場

合はプログラムで設定する

最高温度か又は 90℃のどち

らか低い方に調節(±10℃)

しなければならない。

ニ)全自動洗濯機、自動洗濯

機の場合、プログラムの最

長サイクルによりクリック

率 N を決定する。

J55014-1(H20)

7.3.1.2

J55014-1(H20)

ZA.1.1

J55014-1(H20)

7.3.1.10

J55014-1(H20)

ZA.1.2

メインスイッチ

のみのものを除

く。

778

品 名

電気ポンプ

電気井戸ポンプ

電気噴水機

電気冷蔵庫

電気冷凍庫

連続性雑音 不連続性雑音

イ)通常使用する液体を通して行う。

ロ)電気的に流量を制御

するものにあっては、

流量調整範囲の中で最

も不利なところに置く

ものとする。

ハ)もしプログラム制御によ

って不連続性雑音を発生す

るときは、不連続性雑音の

発生が最も好ましくない、

プログラムについて行うも

のとする。

・流量調節弁を雑音が最

大となるように調節す

る。

・浅井戸用ポンプ 0.3~0.5m

の実吸上高さにおいて、ポ

ンプの吸込み側に抵抗体を

挿入し、圧力スイッチON

点の吐出圧力で運転した場

合、ポンプ吸込口のゲージ

圧力が表示吸上高さとなる

よう抵抗体を調整する。圧

力タンク内空気を標準状態

(据付初期の状態)に保持

し、ポンプの吐出口直後に

つけた流量調節弁の開度を

圧力スイッチOFF圧力+

0.2kg/cm 2

となるように調

整し、この状態で圧力スイ

ッチを動作させる。渦巻き

ジェット組合せポンプ 0.3

~0.5m の実吸上高さにおい

て、ポンプの吐出口直後に

設けた流量調節弁を吐出口

圧力が表示の押上高さとな

るよう調節しながら、ター

ビンポンプ吸込口に設けた

抵抗体及び圧力調整弁を調

整し、吐出水量を表示揚水

量と同じくする。圧力スイ

ッチの動作については浅井

戸用ポンプに同じ。

イ)噴水状態で行う。た

だし噴水を障害物でさ

えぎり、適当に環流さ

せてさしつかえない。

ロ)プログラムにより噴水の

制御を行うものにあって

は、切換えに伴う不連続性

雑音の発生が最も好ましく

ないプログラムについて噴

水状態で行うものとする。

・庫内に食品、水等の負荷を入れないで扉を閉め、周囲温

度 30±5℃において運転する。測定は貯蔵室部の温度が

(霜取中は除外する。

度調節装置は製造業者の指示する通常の使用状態の位

備 考

J55014-1(H20)

ZA.1.3

別表第八

J55014-1(H20)

7.3.1.9

冷蔵用のショーケース

冷凍用のショーケース

アイスクリームフリーザ

(冷却装置を有するもの

定する。係数 0.5

・無負荷とする。

・水及び氷を使用するものは通常の使用状態で動作させ

る。

別表第八

779

品 名

ジュースミキサー

連続性雑音 不連続性雑音

イ)定格容量に等しい量の 20℃の水を容器に入れて運転

する。

連続運転のものにあっては 4 分間運転 2 分間停止のイ

ンターバルで測定するものとする。

水を取り換えること。

また停止させる毎に

短時間定格のものにあっては表示

された時間内で 4 分間運転、2 分間停止のインターバル

継続して測定を要する場合は充分

な冷却時間を与えるものとする。

備 考

別表第八

ジューサー

フッドミキサー

コーヒーひき機

電気もちつき機及び電気

製めん機

外すこと。

ロ)無負荷で動作させる。

短時間定格のものにあっては表示された定格時間内で

測定し継続して測定を要する場合は充分な冷却時間を

与えるものとする。

イ)電熱装置を有しないものにあっては無負荷で運転す

る。

ロ)電熱装置を有するものにあっては次の条件で a)ヒーティング時

(1) 自動スイッチを有しないものは、蒸気発生装置

に定格容量の水を入れ、その水が半分に減少する

毎に減少した量に等しい量の水を加える。

(2) 自動スイッチを有するものは除く。 b)モータ運転時無負荷で運転する

・無負荷とする。

別表第八

電気缶切機

電気食品切断機

電気肉ひき機

電気肉切り機

電気パン切り機

・無負荷とする。

J55014-1(H20)

ZA.1.7

J55014-1(H20)

ZA.1.8

電気かつお節削機

電気食器洗機

精米機

電気氷削機

ディスポーザー

電気グラインダー

電気サンダー

電気ポリッシャー

イ)無負荷とする。

短時間定格のものにあっては定格時間内に測定するも

継続して測定を要する場合は充分な冷却時間を

与えるものとする。

イ)水を入れ、皿を入れずに動作させる。

ロ)給水の温度は製造者の説明書に従うものとする。

サーモスタットのある場合はプログラムで設定する最

高温度か、又は 90℃のどちらか低い方に調節(±10℃)

しなければならない。

プログラムの最長サイクルによりクリック率 N を決定

する。

・無負荷とする。

別表第八

J55014-1(H20)

7.3.1.11

別表第八 イ)無負荷とする。

短時間定格のものにあっては定格時間内に測定するも

継続して測定を要する場合は充分な冷却時間を

与えるものとする。

・無負荷とする。

・無負荷で連続運転する。

・無負荷で連続運転する。

・無負荷で連続運転する。

別表第八

J55014-1(H20)

7.3.2.2

J55014-1(H20)

7.3.2.2

(床みがき機は

ここには含まな

J55014-1(H20)

7.3.2.2

780

品 名

電気金切り盤

電気ハンドシャー

電気みぞ切り機

電気チューブクリーナー

電気タッパー

連続性雑音

・無負荷で連続運転する。

電気ドリル

・無負荷で連続運転する。

電気かんな

・無負荷で連続運転する。

電気のこぎり

・無負荷で連続運転する。

イ)無負荷で連続運転する。

電気スクリュードライバ

電動ナットランナー

電気ハンマー

電気ハンマードリル

電気噴霧機

不連続性雑音

を行う。この場合、それぞれの方向で測定前に 15 分間

ならし運転を行う。

・無負荷で連続運転する。

この場合、できれば振動部分を取り外して動作させる

こと。振動部分を取り外したための回転数等の変化は

これを補償する。

・水を負荷とし、連続運転する。

・無負荷で連続運転する。

電気草刈機

電気刈込み機

J55014-1(H20)

7.3.2.2

備 考

J55014-1(H20)

7.3.2.2

J55014-1(H20)

7.3.2.2

J55014-1(H20)

7.3.2.2

J55014-1(H20)

7.3.2.2

J55014-1(H20)

7.3.2.2

イ)電気かみそりにあっては 5 分以内、電気バリカンにあ

っては 10 分以内の動作時間とする。規定時間を超えて

動作させる場合には充分な冷却をした後再度動作させ

J55014-1(H20)

7.3.2.8

J55014-1(H20)

7.3.1.19

(電気草刈機)

7.3.2.2

( 電 気 刈 込 み

機)

別表第八

電気かみそり

電気バリカン る。

電気つめ磨き機

電池を放電させ空にし定格充電時間の 1/10 の時間充

電した後測定する。

イ)5 分以内の時間とする。

ロ)無負荷とする。

5 分を超えて動作させる場合には充分な冷却をした

後に再度動作させる。

別表第八

電動式吸入器

電気マッサージ器

イ)容器に定格容量(容器に定格容量の表示又は使用薬液

量の指定がないものにあっては容器の容量の 80%)の

別表第八

示された薬液量(薬液の代わりに水でもよい)を容器に

入れる。

ロ)霧化量を最大とする。

イ)無負荷とする。

ロ)電熱装置を有するものにあっては、これを最大負荷に

セットして負荷を入れた場合と入れない場合とについ

てそれぞれ測定を行う。

J55014-1(H20)

7.3.1.6 及び

別表第八

781

ラミネーター

ほうじ茶機

毛髪乾燥機

電気乾燥機

電気気泡発生器

電気芝刈機

電気ろくろ

品 名

電気歯ブラシ

電気ブラシ

自動洗浄乾燥式便器

謄写機

電動タイプライター

連続性雑音 不連続性雑音

イ)無負荷とする。

ロ)速度調整装置を有するものは、スイッチを速度調節範

囲の中央と最高速度にセットする。

ハ)充電装置を有するものにあっては、定格電圧、定格周

波数で充電中に測定を行う。

イ)無負荷とする。

ロ)速度調整装置を有するものは、スイッチを速度調節範

囲の中央と最高速度にセットする。

ハ)充電装置を有するものにあっては、定格電圧、定格周

波数で充電中に測定を行う。

・負荷なしで試験できない場合は、水又は薬液等の適当な

液体を入れ、その他は無負荷とする。

イ)無負荷とする。

ロ)自動送り装置を有しないもので露光用タイマを有する

ものにあっては露光用タイマを最大の時間にセットし

て運転を行い、露光用タイマを有しないものにあっては

30 秒間露光運転し休止する操作を繰り返して行う。この

場合において、休止する時間は、通常の使用状態におけ

る紙の交換等の操作に要する時間とする。

ハ)短時間定格のものにあっては定格時間とは運転時間の

合計をいい、休止時間を含まない。

・もし可能ならば電動機

はスイッチ雑音によっ

て影響されない安定し

た読みを妨害波測定器

に与えるに充分な時間

間隔で運転される。

・1 分間に少なくとも 30 回の

起 動 を 伴う 間欠 運 転をす

る。毎分 30 回の起動ができ

ない場合は毎分の起動を実

行可能な限り多くした間欠

運転が採用されなければな

らない。

係数 1.0

・無負荷とする。

・容器を空にする。

・アタッチメントは外し

て測定を行う。

・風量調節装置を有するもの

にあっては、その風量調節

装置のスイッチを最小風量

にセットする。

・被乾燥物がなくても動作可能な場合は被乾燥物を用いな

い。

・気泡が発生するよう取り付ける。

・車輪その他により芝刈り作業時の姿勢が容易に決まるも

のにあってはその姿勢で試験台上に置く。

・無負荷とする。

備 考

別表第八

別表第八

別表第八

別表第八解釈

J55014-1(H20)

7.3.1.16.1

( 電 動 タ イ プ

ライター)

別表第八

別表第八

J55014-1(H20)

7.3.1.8

別表第八

J55014-1(H20)

ZA.2.20

別表第八解釈

J55014-1(H20)

7.3.1.19

別表第八

782

品 名

電動ミシン

電気はさみ

電気鉛筆削機

電動式おもちや

電動力応用遊戯器具

電気乗物

電気遊戯盤

電動かくはん機

自動販売機

(電子レンジを含まな

いもの)

両替機

直流電源装置

連続性雑音 不連続性雑音

・布及び縫糸は用いず

に最高速度で連続的に動

作させる。

・ミシン用コントローラは、

その操作を、始動について

”位置にすること。

・始動動作から次の始動動作

までの時間は 15 秒とする。

位置から最高速度を与える

“閉”位置にする。また停

止については、直ちに“開

係数 1

・短時間定格のものにあっては表示された時間内で測定す

るものとし継続して測定する場合には充分な冷却時間を

与えるものとする。

・無負荷とする。

備 考

J55014-1(H20)

7.2.3.1

及び 7.3.1.15

別表第八

・無負荷とする。 別表第八

・充電式のものにあっては充電中、また充電中運転するも

のにあっては充電のみ行う状態と充電中運転をする状態

と両方行い大きい方を取る。

・充電式のものにあっては充電中、また充電中運転するも

のにあっては充電のみ行う状態と充電中運転をする状態

と両方行い大きい方を取る。

イ)かくはん部を取り換えることのできる構造のものは、

付けない状態で行う。

ロ)無負荷とする。

別表第八

別表第八

・電気用品技術基準別表第八の2(71)自動販売機のハ平常

温度上昇の(イ)通電試験及び(ロ)運転試験の条件で運転す

る。

、ロ)及びハ)

の条件のもとで、定格周波数、定格電圧で貨幣等を投入し

て両替操作を繰り返し行う。

イ)収納部に貨幣等を全量入れる。ただし、収納部に貨幣

等を入れない状態で両替機構が動作するものにあって

は、この限りでない。

ロ)器体の温度が最高の温度になるようにする。

ハ)1 回の操作時間は、貨幣等を投入してから両替された

貨幣等を取り出すまでの時間に 15 秒を加えた時間とす

る。

イ)電池充電用にあっては、50%放電状態の定格容量の電

池を負荷とする。

ロ)電池充電用以外のものは、定格容量になる白熱電球、

または、抵抗を負荷とする。

(備考)負荷制御方式により上記の負荷では、定格2次電流

に等しい電流が得られないものにあっては、使用を

想定する機器を負荷とすることができる。

783

付録 電気冷房機試験条件

1 測定対象項目について

(1) 電気冷房機・電気除湿機にあっては、イ及びホについては雑音電力、イ、ロ、ハ、ニ、ホ及

びヘについては雑音端子電圧を測定する。但し、ロ、ハ、ニ及びヘにおいては、第 5 章 4.1(5)

補助機器の取扱いによって測定を行う。

なお、室内ユニットと室外ユニットが異電源となっている場合は、各々の電源に対して試験

を行う。この場合においてハ、ニ及びヘの信号においては、信号線に電力を供給している側の

電源に対して試験を行うものとする。

また、ロの電源線がイの電源の分岐点にすぎず、イとロの間に直列に半導体やフィルタ回路

等(リレー、スイッチ等の機械的接点を除く)を含まないものにあっては、ロの電源線の雑音

端子電圧はイと等価とみなし測定は省略することができる。

(2) 室内ユニットとホームオートメーション(以下HAと呼ぶ)端子用アダプタを接続するHA

端子信号線の長さが 2m 以下のHA端子においては、HA端子部での測定は行わず、HA端子

用アダプターのA点における雑音端子電圧を測定する。

この場合、アダプター及び接続線は、製造者が取扱説明書等で指定したものを使用する。

太陽電池モジュール

イ(電源)

室内ユニット

ロ(電源線)

ハ(信号線)

ハ(信号線)

ニ(信号線) (*)

ヘ(HA 端子信号線)

タ l

A

室外ユニット

イ(電源線)

(異電源の場合)

A点

(A点の先は開放とする。)

784

2 設置について

(1) スプリット型のものにあっては、室内ユニットと室外ユニットを結ぶ冷媒配管の長さは 5m

±0.3mとし、直径が約 1mの円形状に巻き込んだ状態にして接続する。但し、配管が調整で

きないもの(ワンショットカップリング式等)にあっては、4~8mとする。

(2) 太陽電池モジュールが接続できるものにあっては、接続線の長さは 5m±0.3mとする。

なお、シールドルーム内に太陽電池モジュールの設置が困難な場合は、バッテリー等の擬似電

源で代用してもよい。

(3) スプリット型の室内ユニットと室外ユニットを結ぶ電気配線は冷媒配管に添って設置する。

(4) 雑音端子電圧の測定において、機器のアース線は直接、擬似電源回路網の接地端子へ接続

する。スプリット型の場合の雑音端子電圧測定時のアース線は、電源プラグにアース端子が

あるものを除き、室外ユニットのアース端子より室内外ユニット間を最短距離になるように

引き廻し、電源線に添って電源回路網の接地端子に接続する。なお、室内ユニットと室外ユ

ニットが異電源となっている場合には、被測定電源に対してアースの接続を実施する。

(5) HA端子用アダプター部の雑音端子電圧測定においては接続線を台の上で 0.3m~0.4m

の長さで水平に束ね、機器本体と測定点との距離を 0.5m~1.5m として測定する。

HA端子用アダプター部の雑音端子電圧測定時におけるHA端子信号線の処理方法(*)

室内ユニット

(水平に束ねる)

0.3~0.4m

0.5~1.5m

HA端子アダプタ

785

供試器

電源

供試器

786

供試器

電源

供試器

供試器

電源

供試器

787

供試器

電源

供試器

床置型のものにあっては、シールドルーム上にて3㎜の厚さのゴム又はプラス

チック製の絶縁シートの上、あるいは高さ 10 ㎝±25%の非金属製支持台(搬送

用パレット等)の上に置いてもよい。

プラグにアース端子があるものは、プラグより直接擬似電源回路網の接地端子

に接続する。

788

第6章 蛍光ランプ

1 適用範囲

定格消費電力が 40W 以下のものに限る。ただし、高周波点灯専用形蛍光ランプを除く。

2 雑音電界強度

2.1 許容値

下記の(1)又は(2)のいずれかに適合すること。ただし、この場合において、dBは1μV/mを0dB

として算出した値とし、準尖頭値とする。

(1) 測定の距離が10mの場合。

周 波 数 範 囲 雑音電界強度(dB)

150kHz 以上 1,605kHz 以下

1,605kHz を超え 30MHz 以下

20

25

30MHz を超え 1,000MHz 以下 30

(2) 測定の距離が3mの場合。

周 波 数 範 囲 雑音電界強度(dB)

150kHz 以上 1,000MHz 以下 40

2.2 測定周波数

150kHzから1,000MHzまでの周波数範囲。

2.3 試験条件

(1) 電源

50Hz又は60Hzの正弦波に近い交流とし、電源電圧の変動は定格電圧の±2%以内とする。

(2) 試験場所の条件

(イ) 温度は 18~27℃、相対湿度は 65%以下で、風の少ない状態であること。

(ロ) 供試ランプから発生する電波が反射又は撹乱を受けないようにするために、周囲の開けた平

坦地で、かつ、供試ランプ及び測定用アンテナは、測定結果に影響を及ぼす建造物、電力線、

通信線、金属管、地下ケーブル、塀、樹木など自然又は人工の障害物から 30m(ただし、測

(3) 外部雑音の抑制

供試ランプを消灯したときに検知される供試ランプ以外から発生する周囲の雑音は、許容値

より6dB以上低い値又は妨害波測定器の測定可能最低強度以下であることが望ましい。この状態

を実現するために、供給電源にフィルターを挿入したり、測定をシールドルーム内で行っても

よい。

789

2.4 測定装置

測定装置は、第1章共通事項によるほか、次によること。

(1) 擬似電源回路網

擬似電源回路網は第1章共通事項2.4に定める50Ω/50μH・V形擬似電源回路網(図1-2)

による。

(2) 接地導体面(擬似大地板)

図6-2に示すように、6m×16m(測定距離3mの場合は、6m×9m)以上の金網(網目20

㎜以下で、網目の交点が電気的に接触しているもの)を接地導体面として、地面に敷き(電源

線はこの接地導体面の下をはわすこと)供試ランプ試験台及び測定器を設置する。

(3) 安定器

JIS C 8108(蛍光灯安定器)の規格に適合したもの又はこれに準じたものを使用する。

2.5 機器配列及び電源との接続

(1) 供試ランプは図6-3に示すような試験台の上に置き点灯する。

(2) 供試ランプの向きは、通常の使用形態で雑音の強度が最大となるように設置する。

(3) 供試ランプ及び測定器に電力を供給する電源線は、電源に至るまで、地下埋設式電力ケーブル

するか、又は、接地したシールド線を図6-2に示すように、地面にできる限り短くはわせて用

いる。

(4) 電源は、測定場内において、接地導体面より45cm以上の高さにしてはならない。

(5) 測定距離とは、図6-2に示すように測定アンテナの中心から、供試ランプの最も近い端面ま

測定する偏波面及び測定アンテナの中心までの地上高さは原則として次表の通りとし、アン

テナを正しく垂直又は、水平に保ち、原則として、測定アンテナの中心と水平距離で最も近い

供試器の端面を結ぶ直線(測定距離)と測定アンテナ固有の最大感度方向とが重なるように配

置する。

30MHz 以下 30MHz を超えるもの

測 定 距 離

偏波面 地上高 偏波面 地上高

10m 垂 直 1m±10cm 垂直及び水平 4m±40cm

3m 垂 直 1m±10cm 水平 1.5m±15cm

2.6 測定方法

(1) 供試スタータ形蛍光ランプの点灯回路は図6-1による。ラピッドスタート形蛍光ランプ及び

790

スリムライン形蛍光ランプの点灯回路は、使用する安定器の接続方法による。

(2) 供試ランプは、測定装置に取り付けて5分以上点灯する。

(3) 供試ランプは、両端を入れ換えて、二つの位置で測定し、いずれか高い値をとる。

この場合スタータに接続される端子は換えない。

(4) 測定値は、雑音強度の準尖頭値を読み、dBは1μV/mを0dBとして算出した値とする。

(5) 測定値は、15秒間以上の時間における無視されるべき孤立したスパイクを除いた最高の読みと

する。

図6-1 供試ランプの点灯回路(スタータ形蛍光ランプの場合)

(注) 測定用アンテナの中心に、水平距離で最も近い供試器の端面を、巻枠に巻かれた電源コード

の面と同一、又は、アンテナ方向に出すこと。

(1) 正面図

(注)1. 接地導体面を単一網とすることができない場合は、各々のつぎ目をできる限り多数点にお

いて完全に接続すること。

2. 測定用アンテナ部の支持等も、金属物質でないことが望ましい。

791

3. 測定器へ交流電源を供給する場合は供試器の場合に準じ、共振現象の生ずることのない

よう注意して配置すること。

(2) 俯瞰図

図6-2 雑音電界強度測定の配置例

(注)1. A、B、D、E及びF:厚さ 2cm のべニア合板

3. EとFを接着する。

4. EをDに、ゆるく差し込む。

5. すべての継ぎ目は、金属製留具を使用せずに、接着とすること。

6. 供試機器の電源コードは、巻枠に全部時計式に等間隔に巻き付け、端数は、最短距離で

擬似電源回路に接続すること。

図6-3 試験台

3 雑音端子電圧

3.1 許容値

周波数範囲(MHz)

0.5265 以上 5 以下

雑音端子電圧(dB)

56

5 を超え 30 以下 60

(注) db は 1μV を 0db として算出した値とし、準尖頭値とする。

3.2 測定周波数

周波数範囲において、最も大きなピークを発生する周波数について測定する。この場合において、

下記の周波数も測定することが望ましい。

連続性雑音端子電圧(許容範囲±10%)

0.5265MHz から 30MHz までの周波数の中で次の周波数

792

0.5265MHz、1.0MHz、1.4MHz、2.0MHz、3.5MHz、6.0MHz、10MHz、22MHz 及び 30MHz

3.3 試験条件

(1) 電源

50Hz又は60Hzの正弦波に近い交流とし、電源電圧の変動は±2%以内とする。

(2) 試験場所

周囲温度18~27℃、相対湿度65%以下、無風状態とする。

(3) 外部雑音の抑制

供試ランプを消灯したときに検知される供試ランプ以外から発生する周囲の雑音は、許容値

より20dB以上低い値でなければならない。この状態を実現するために、供給電源にフィルター

を挿入したり、測定をシールドルーム内で行ってもよい。

3.4 測定装置

測定装置は第1章共通事項によるほか、次によること。

(1) 擬似電源回路網

擬似電源回路網は第1章2.4に定める50Ω/50μH・V形擬似電源回路網(図1-2)による。

(2) 接地導体面

2m×2m以上の導体(金属板又は網目が20㎜以下で、網目の交点が電気的に接続された金網)

で、擬似電源回路網の基準接地端子に接続する。

(3) 擬似器具

直管ランプの場合は、幅が40㎜で長さはランプ長以上の矩形、環形ランプの場合は、ランプ

外形+5㎜以上の正方形の金属板とする。

(4) 安定器

JIS C 8108(蛍光灯安定器)の規格に適合したもの又はこれに準じたものを使用する。

3.5 機器の配置及び擬似電源回路網への接続(図6-4参照)

(1) 擬似器具は基準接地導体面上に設置した高さ40cmの絶縁物の台上に置き、他の接地導体面から

80cm以上離して置くこと。

なお、シールドルーム内で測定する場合は、シールドルームの壁の一面を基準導体面として

もよい。この場合器具は底部が基準導体面(壁面)に対し平行になるように置き、また床等他

の面からは80cm以上離すこと。

(2) 擬似器具は擬似電源回路網の接地端子に接続する。

(3) 擬似電源回路網の出力端子と擬似器具の電源端子は約80cm離し、3心のフレキシブルケーブル

の2本の心線により接続する。擬似電源回路網の接地端子と擬似器具は3心のフレキシブルケー

ブルの残りの1本の心線により接続する。

793

(4) 供試スタータ形ランプは、0.006μF±10%の雑音防止用コンデンサを端子間に接続し、擬似器

具上10㎜のところに木製又は合成樹脂製の絶緑物を介して水平に置く。ただし、ラピッドスター

ト形蛍光ランプ及びスリムライン形蛍光ランプの場合には雑音防止用のコンデンサは接続しな

い。

(5) 安定器は、擬似器具上に直接置き、安定器に接地端子があれば擬似器具に接続する。

3.6 測定方法

(1) 測定回路は、接地導体面上に設定し、その回路は図6-4による。

(2) 供試ランプは、測定装置に取り付けて5分以上予備点灯する。

(3) 供試ランプは、両端を入れ換えて、二つの位置で測定し、いずれか高い値をとる。

この場合スタータに接続された端子は換えない。

(4) 測定電圧成分は、一線対地間電圧(非対称電圧)を測定する。

(5) 測定値は雑音強度の準尖頭値を読み、dBは1μVを0dBとして算出した値とする。

(6) 測定値は15秒以上の時間における無視されるべき孤立したスパイクを除いた最高の読みとす

る。

図6-4 雑音端子電圧測定配置図(床を基準接地導体面とする場合。点灯回路

794

第7章 照明器具等

1 許容値

(1) 照明器具、安定器内蔵形蛍光ランプ、エル・イー・ディー・ランプ及び光電式自動点滅器等は、

次の(イ)又は(ロ)のいずれかを適用する。

(イ) 半導体を有する照明器具、安定器内蔵形蛍光ランプ、エル・イー・ディー・ランプ及び光電式

自動点滅器等「半導体を有する」とは、次に掲げる回路に半導体素子を用いるものをいう。

① 電源回路(単なる整流のために用いるものを除き、機器の入力電源に直接又は低インピー

② 発振回路

③ 制御回路 ただし、光導電素子は除く。

(ロ) (イ)以外の照明器具。

1.1 雑音電力の許容値

周 波 数 範 囲

(MHz)

30 以上 300 以下

雑 音 電 力(dB)

別表第四、八 共通事項

55

(注)1. dB は 1pW を 0dB として算出した値とし、準尖頭値とする。

2. 半導体素子を内蔵する制御装置については、装置内部の動作周波数又はクロック周波

数が 9kHz を超えないならば、雑音電力の許容値は適用しない。

1.2 雑音端子電圧の許容値

(1) 連続性雑音端子電圧の許容値

次のいずれかの方法により適合すること。

50Ω/50μH・V 形擬似電源回路網による方法

電源端子に誘起する雑音端子電圧(dB)

周 波 数 範 囲

(MHz)

別表第四、八 共通事項

0.5265 以上 5 以下 56

5 を超え 30 以下 60

(注) dB は 1μV を 0dB として算出した値とし、準尖頭値とする。

795

(2) 半導体素子を内蔵する制御装置の負荷端子及び補助端子、又は補助機器をもつ機器にあっては

補助機器への外部接続端子における雑音端子電圧の許容値

周波数範囲(MHz) 雑音端子電圧(dB)

0.5265 以上 30 以下 74

0.15 を超え 0.5 以下 80

0.5 を超え 0.5265 未満 74

(注) dB は 1μV を 0dB として算出した値とし、準尖頭値とする。

2 測定周波数

2.1 雑音電力

30MHzから300MHzまでの周波数の中で、特にピークがなければ次の周波数(許容範囲:±5MHz)

(150MHz) 、220MHz、

だだし、かっこ内の周波数については、特にピークがない場合、記録を省略することができる。

2.2 雑音端子電圧

全周波数範囲において、最も大きなピークを発生する周波数について測定する。この場合におい

て下記の周波数も測定することが望ましい。

連続性雑音端子電圧(許容範囲±10%)

0.5265MHz から 30MHz までの周波数の中で次の周波数

0.55MHz、1.0MHz、1.4MHz、2.0MHz、3.5MHz、6.0MHz、10MHz、22MHz 及び 30MHz

3 供試器の負荷条件及び試験条件

3.1 共通事項

個別事項で特別に規定するものを除き次による。

(1) 電源の条件

電源は定格電圧、定格周波数で運転する。複数の定格をもつものにあっては、雑音が最大と

なる定格値とする。

(2) 供試器の置き方

通常使用の姿勢で安定した測定の容易な姿勢とする。

(3) 出力切替スイッチ等

切替スイッチその他の方法により、供試器の出力を調節できるものにあっては、可変範囲内

で雑音が最も大きくなる位置とする。

(4) 複合機器の取扱い

いくつかの独立した機能が1つのケースに納められ1台の商品とされる場合は、第1章 共通事

項 1.2による。

796

(5) 補助機器の取扱い

電源線以外の導線の末端に補助機器(例えば、コントローラなど)が接続される機器に対し

ては、電源端子における測定に加えて、その他のすべての入力線及び出力線用端子(補助端子、

例えば、制御用や負荷用導線の接続端子など)において、プローブ(図1-3参照)を使って

雑音端子電圧を測定する。ただし、下記のいずれかの場合は測定の対象としない。

(イ)主機器と補助機器間の接続線がその両端で永久的に固定されていて、その接続線の長さが

2m未満の場合。

(ロ)使用者(委託により工事を行うもの)が任意の長さの接続線を取り付け又は交換することを

期待しない構造のものであって、実使用状態において接続線の長さが2m以上となる可能性

がない場合。

(ハ)主機器と補助機器間の接続線がその両端で永久的に固定されていて、接続線がシールドされ

ている場合。

(ニ)主機器又は補助機器を動作させるための制御用信号あるいは伝達用信号が現れる場合。

(信号の基本周波数における電圧のみ対象外)

(注)1.「補助機器」とは、機器が補助的なものだけでなく、電気冷房器の室内機と室外機の

ように、特定の品目の機器が複数の機器(コントローラなどのユニットを含む)から

構成される場合に、接続線で接続された相手の機器を指すこともある。

2.「永久的」とは、モールド、または、かしめ、はんだ付け等使用者が容易に線を接続

又は取り替えできない構造のものをいう。

3.「2m未満」であるかどうかの判定は、通常の使用状態又は製造者が指定した線の長さ

で判定する。カーリング加工された電線は通常使用される状況で最も引き伸ばされた

状態で判定する。

さらに、主機器と補助機器間の接続線は雑音電力の測定の対象とはしない。

(6) 測定時間

測定時間は供試器に定格時間の表示の有る場合はその表示に従うが、その他の場合は測定時

間に制限は設けない。また予備点灯の時間は規定しないが、供試器が充分安定するまで点灯を

行う。

(7) 試験温度

測定は特に断りのない限り通常の室内環境、周囲温度20~30℃で行う。

3.2 負荷条件等の個別事項

付表7-1による。

3.3 供試器の設定

機器設定時の、供試器を接続し動作させない状態で供試器以外より発生する雑音(暗雑音)は、

測定機器の指示が許容値より充分に低く測定できない値以下か少なくとも雑音端子電圧測定の場

合は20dB以上、雑音電力測定の場合は6dB以上低い値でなければならない。

797

4 測定方法

4.1 雑音電力

4.1.1 機器の配置

供試器は図7-1のように配置して雑音電力の測定を行う。

図7-1 雑音電力測定配置例

(注) 供試電源と供試器の電源入力との間の高周波の分離度が不充分な場合、供試器より約 4m離

した位置に補助クランプを置き、電源線から入ってくる外部雑音を軽減し、負荷インピーダン

スの安定性を改善することができる。

4.1.2 測定上の注意事項

(1) 試験される供試器はシールドルーム壁その他の金属物体から 40cm 以上離して非金属製の試

きない供試器のものにあっては、3 ㎜のゴム又はプラスチック製の絶縁シートの上に置く。

れら給電導線は供試器からほぼ水平、かつ、まっすぐに 4.5m 以上伸ばして設置すること。

(3) 電源コードの機器と反対側の一端は直接電源に接続すること。

供試器に付属する電源コードが短く、上記の条件が満たせない場合は、ほぼ同種の電源コ

ードを用いて延長することができる。この際、供試器付属の電源コードの先に取り付けられ

た差込み接続器を使用してさしつかえない。

コードに接地用の一心を含まない場合には、接地は行わない。

798

4.1.3 擬似手

擬似手は使用しない。

4.1.4 雑音電力の測定(連続性雑音)

測定にあたっては予備点灯を行う。

測定は電源コードに沿って、吸収クランプを供試器端から電源側に移動させたとき、妨害波

測定器の指示が最大となる位置で測定器の指示値を読み、吸収クランプの附属の校正曲線A(第

指示が最初に最大となる位置が電源コードの接続部付近になり、吸収クランプをその位置に

移動できない場合は、延長コードの部分で次に最大となる位置を求めて指示値を読むものとす

る。この場合は、校正曲線B(第2の最大値)の補正値を使用する。

図7-2 吸収クランプ校正曲線の例

4.2 雑音端子電圧

4.2.1 機器の配置

接地をせず手に持たずに使用する供試器は図7-3のように配置して、雑音端子電圧の測定

を行う。

負荷を接続しなければ電流が流れないスイッチ類を試験する場合の測定機器及び試験台など

の配置の例については、図7-4に示す。

799

図7-3 雑音端子電圧測定配置例

(床を基準接地導体面とする場合)

図7-4 雑音端子電圧測定配置例

(床を基準接地導体面とする場合)

4.2.2 測定上の注意事項

(1) 供試器は擬似電源回路網から 80cm 離して配置する。電源コードの長さが、80cm を超える分は

30~40cm の長さの水平の束になるように前後に折り曲げるものとする。

(2) 2m 平方以上の基準接地導体面上に設置した高さ 40cm の絶縁物の台上に供試器を置き、他の接

地導体面から 80cm 以上離して置くこと。ただし、大形で試験台に置くことができない供試器の

ものにあっては、厚さ 3 ㎜のゴム又はプラスチック製の絶縁シートの上に置く。

800

(3) シールドルーム内で測定する場合は、絶縁物の台上に置き、シールドルームの壁の一面を基準

4.2.3 擬似手

二重絶縁構造又は絶縁物で覆われているハンドランプ等にあっては、使用者の手による影響

を再現させるために擬似手を使用し、図7-5に示すRC素子で金属箔と測定器の接地端子を

接続する。擬似手は供試器のケース又はその一部を金属箔で包んだものであり、その箔は 220pF

(±20%)の静電容量及び 510Ω(±10%)の抵抗の直列回路からなるRC素子のひとつの端子

(M)に接続し、このRC素子の他の端子は測定器の接地端子に接続する。

図7-5 RC素子

4.2.4 供試器の接地

通常接地して使用する供試器(接地端子のあるもの)については、供試器の接地端子は擬似

電源回路網の接地端子に接続すること。

ただし、家庭用吊り下げ型蛍光灯器具にあっては、接地端子のあるものであっても、接地し

ない。

4.2.5 給電導線の長さ

(1) 供試器に付属する可とう導線(以下電源コードという)で給電する場合、雑音端子電圧はそ

の導線プラグ端で測定するものとする。

供試器は擬似電源回路網から 80cm 離して配置し、供試器と擬似電源回路網間の導線の長さ

が 80cm を超える分は、30cm~40cm の長さの水平の束になるように折り曲げるものとする。も

し電源コードの長さが 6mを超える場合には、その長さを短くして 1mにするか、又はその代

りに 1mの長さの類似の導線を使用すること。

給電導線の長さは 1m以下とする。雑音端子電圧は擬似電源回路網と給電導線との接続点で測

定するものとする。

4.2.6 接地線の長さ

801

接地する。

供試器に付属する電源コードに接地用の心線を含まないものにあっては、80cm ないし 1m

の接地導線を使用し、かつ電源コードに平行しその間隔は 10cm 以下であること。

(2) 供試器に電源コード及び接地線とも付属しない場合は、接地線は給電導線(4.2.5 給電導線

の長さ(2)項)と平行した同一長さの導線を使用し、かつ給電導線との間隔は 10cm 以下である

こと。

(3) 二重絶縁の機器にあっては擬似手のRC素子の接地側端子と測定装置の接地端子を接続す

るには、80cm ないし 1mの導線を使用し、接地用の心線を含まない電源コードの場合の接地線

の方法に準じて行うこと。

4.2.7 半導体素子を有する制御装置の測定時の機器の配置

(1) 制御装置を図7-4、7-6及び7-7に示すように接続する。

(2) 制御装置の出力端子に、0.5~1mの長さの導線を用いて適正な定格負荷を接続すること。

(3) 負荷は白熱電球とする。

(4) 少なくとも 1,500Ωの定格入力インピーダンス(周波数帯 0.15~30MHz)をもつ抵抗とコン

デンサの直列接続からなるプローブを、妨害波測定器の入力に直列に接続して用い、負荷端子

に現れる雑音電圧を測定すること。この場合、必然的に生じるプローブと測定器間の電圧分割

に注意すること。

以下の規定を適用する。

(イ) 長さ 0.5~1mの導線を用いて、これらの補助端子に遠隔部を接続する。特殊な導線が備え

られている場合には、長さ 80cm を超える導線の部分を 30~40cm の長さの水平の束になる

ように前後に折り曲げるものとする。

(ロ) 制御装置のこれらの補助端子における雑音電圧の測定は、(4)項に示した方法と同様な方

法によって行うこと。

(注)1. 制御装置の誤動作を避けるために、プローブのインピーダンスを高くしなけれ

続する)

2. 制御装置又はその負荷を接地して通常動作させることになっている場合には、

制御装置本体を擬似電源回路網の接地端子に接続すること。また、もし負荷を接

地することが必要ならば、負荷本体を制御装置本体に接続するか、又は、制御装

置が接地されていない場合には、擬似電源回路網の接地端子に直接接続すること。

802

スイッチの位置

1. 電源端子における測定 3.

負荷端子の測定で順次に接続

2. 負荷端子における測定 4.

図7-6 半導体素子を内蔵する制御装置の測定方法

(注)1. プローブからの同軸ケーブルの長さは 2m を超えないこと。

2. スイッチが2の位置にある時は、擬似電源回路網の端子1は測定器のインピーダ

ンスと同じインピーダンスで終端すること。

3. 電源線の1線のみに2端子の制御装置が挿入されている場合には、図7-7のよ

うに接続して測定すること。

図7-7 2端子制御装置の測定方法

4.2.8 雑音端子電圧の測定(連続性雑音)

(1) 測定にあたって予備点灯を行う。

(2) 各測定について、少なくとも 15 秒間測定器の指示を観察する。

(3) 各測定においては、孤立パルス的な指示値を除き、その間の最大指示値を記録する。

5 データ処理

5.1 データ処理方法

5.1.1 連続性雑音

803

5.1.1.1 共通事項

供試器の電源の開閉又はプログラムの選択のみのための機器に付いている手動スイッチの

開閉、タッチスイッチの操作、グロースタータの作動に伴うクリックノイズ及び供試器以外

から発生する周囲の雑音等は測定値としない。

5.1.1.2 雑音電力

測定値は測定器のアッテネータの目盛と出力指示計の読みの和(測定器の入力端子電圧測

定値)に吸収クランプの校正曲線による補正値を加算して求める。

コード上の第2の最大値で測定した場合は校正曲線B(第2の最大値)より求めた値とする。

5.1.1.3 雑音端子電圧

測定値は、測定器のアッテネータ目盛と出力指示計の振れの和とし、更にこの値に擬似電

源回路網の補正値を加える。

政 令 品 名

その他の点滅器

電気スタンド

家庭用つり下げ

型蛍光灯器具

ハンドランプ

付表7-1 負荷条件等の個別事項

省令における

細部品名等

負荷条件及び試験条件

光電式自動点

滅器

イ)負荷電流は、定格の 1/10 とする。

ただし、出力に半導体を使用している場合、負荷電流は

定格とする。

ロ)負荷は白熱灯とする。

ハ)負荷は、点灯状態とする。

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは、安定した点灯状態とする。

ハ)姿勢は、製造者の指定する姿勢とする。

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは、安定した点灯状態とする。

ハ)蛍光灯器具が安定する姿勢で操作が容易な状態とする。

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは、安定した点灯状態とする。

ハ)器具が、安定する状態で操作が容易な状態とする。

エル・イー・ディ

ー・ランプ

イ)ランプは、安定した点灯状態とする。

庭園灯器具

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは、安定した点灯状態とする。

ハ)器具が、安定する状態で操作が容易な状態とする。

家庭用光線治療

安定器内蔵形

蛍光ランプ

・ランプは安定した点灯状態とする。

・ランプは安定した点灯状態とする。

804

政 令 品 名

白熱電灯器具

放電灯器具

エル・イー・ディ

ー・電灯器具

広告灯

電撃殺虫器

調光器

省令における

細部品名等

負荷条件及び試験条件

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは、安定した点灯状態とする。

ハ)器具が、安定する状態で操作が容易な状態とする。

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは、安定した点灯状態とする。

ハ)器具が、安定する状態で操作が容易な状態とする。

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは、安定した点灯状態とする。

ハ)器具が、安定する状態で操作が容易な状態とする。

イ)ランプは、製造者が指定したランプを用いる。

ロ)ランプは安定した点灯状態とする。

ハ)器具が、安定する状態で操作が容易な状態とする。

ニ)電撃格子に負荷を加えない。

イ)定格負荷の白熱灯を負荷とする。

ロ)負荷は、点灯状態とする。

ハ)機器が、安定する状態で操作が容易な状態とする。

805

第8章 高周波変調器を有する機器

1 雑音の強さ

(1) 適用範囲

テレビジョン受信機のアンテナ端子に接続して使用するための高周波変調器から放射され

る雑音電界強度の測定に適用する。

(2) 雑音電界強度の許容値

第 3 章に適合するほか、高周波変調器を有するものにあつては、高周波変調器からの雑音電界強

度は、試験品から水平距離で 3m離れた点に空中線を設置して測定したとき、次の表の左欄に掲

げる周波数範囲ごとに同表の右欄に掲げる値以下であること。この場合において、dBは、1μ

V/m を 0dB として算出した値とする。

周 波 数 範 囲(MHz) 雑 音 電 界 強 度(dB)準尖頭値

76 以上 90 以下

90 を超え 222 以下

40

43.5

470 以上 770 以下 46

(3) 試験条件

イ 電源電線は垂直にし、地表面との間に余分がある場合は、その部分は束ねておく。

ロ 妨害波測定器のアンテナは、ダイポールアンテナとし、地表上 1mの高さから 4mの高さまで可変

できるものとする。アンテナの長さについては、第1章共通事項によること。

ハ 供試器の端子は、供試器の特性インピーダンスに等しい無誘導抵抗器で終端する。

ニ 電源は適当なフィルターを通して供給する。

ホ 供試器の動作状態は特に指定のない限り、最も代表的な動作とする。

(例)ビデオテープレコーダー

カラーバー信号(EIARS170A 等の放送技術規格に準拠)が記録されたテープを使って連続

的に再生動作させる。

(4) 供試器、測定装置の配置

供試器、アンテナ、妨害波測定器等を図8-1及び8-2に示すように配置して測定を行う。

(5) 測定方法

2項の周波数範囲について、高周波変調器の映像搬送波の基本周波数、及びその高調波を測定する。

測定値は、次に掲げる状態を各々組み合わせた場合において、得られた最大の値とする。

イ 供試器の支持台を回転すること。

ロ 妨害波測定器のアンテナは、水平及び垂直にすること。

806

ハ 妨害波測定器のアンテナは、水平の場合にあっては地表 1mから 4mの範囲、垂直の場合にあって

は地表上 2m から 4mの範囲に調整すること。

図8-1 測定サイト

(備考)支持台は水平面上に回転する非導電性のものとする。

図8-2 高周波変調器を有する機器からの放射電界強度の測定

2 出力電圧

(1)出力電圧の許容値

器具の信号出力端子の最大電圧は、346.4

R

μV(有線テレビジョン放送受信機用コンバータであっ

て信号出力端子が UHF 帯のものにあっては、692.8

R

μV)以下であり、かつ、音声被変調信号電圧は、

映像被変調信号電圧より 9dB 以上低いこと。この場合において、R は、器具の出力端子のインピーダン

スとし、その単位は、Ωとする。

(2)測定方法

イ 測定器は、スペクトラムアナライザ又はスペクトル表示機能を有する別の測定器を利用すること。

807

これらの試験中ビデオ・フィルターを使用しないこと。

周波数範囲 30MHz から 1,000MHz にあっては、測定器の帯域幅を 100kHz に、検波機能を尖頭値モ

ードに設定すること。表示値が校正状態となるように掃引速度を調整した上で、周波数範囲の一部

を掃引するか、全周波数範囲にわたって掃引すること。出来る限り短い長さの適切な二重遮蔽 50Ω

同軸ケーブルを利用して測定器の全ての接続を行うこと。

ロ 図8-3に定めるように供試器を配列し、供試器の出力ケーブルの端に接続してある終端機器を取

り去り、該当する場合にはインピーダンス整合機器又はバランスを使用することによって、出力ケー

ブルを測定器に接続すること。

ハ 供試器の電源を投入し、その出力チャンネルの一つに合わせること。

ニ 供試器が内部ビデオ信号によって動作するようになっている場合には、通常の動作状態となるよう

にして試験を実施すること。映像及び音声搬送周波数において信号レベルを測定すること。

ホ 供試器が CATV コンバーターである場合には、一般的な放送(60dBuV 又は 70dBuV)のレベルに設定し

た代表的な広帯域ケーブル TV 信号源からの入力無線周波信号を供給すること。出力チャンネルの映

像及び音声搬送周波数における信号レベルを測定すること。

ヘ 供試器の任意の別の出力チャンネルに対して測定を繰り返すこと。

図8-3 RF 機器の出力レベル測定配置

3 漏えい電波

3.1 漏えい電波の許容値

器具の切換えスイッチを、その出力信号電波を使用する状態にしたとき、テレビジョン放送受信端子

において測定した信号電波の出力電圧は、1.155

R

μV 以下であること。この場合において、R は、器

具の出力端子のインピーダンスとし、その単位は、Ωとする。

3.2 測定方法

(1)測定器

測定器は、スペクトラムアナライザ又はスペクトル表示機能を有する別の測定器を使用する。これ

808

らの試験中ビデオ・フィルターを使用しないこと。

測定器の帯域幅を 100kHz に、検波機能を尖頭値モードに設定すること。

出来る限り短い状態で二重遮蔽の同軸ケーブルを用いて機器間の接続を行うこと。

測定器の雑音指数によっては、これらの測定を実施する際に低雑音広帯域の増幅器を必要とする場

合もある。

(2)同軸入力端子を有する機器

イ 測定の配置は図8-4に示す。大地面上 80cm の高さの卓の上に外部アンテナ切替スイッチをお

くこと。TV 相互接続機器の出力ポートについては、機器に用意されているケーブル、又は代表的

な長さのケーブルのいずれかに接続しておくこと。この出力ケーブルを適当なインピーダンスを

持つ終端抵抗か、又は機器に用意されているアンテナ切換スイッチに接続しておくこと。アンテ

ナ切換スイッチの出力端子については適切なインピーダンスで終端しておくこと。

(注)機器に同軸出力ポートが用意されている場合には、適当なインピーダンスを有する抵抗終端

器を用いて直接接続しておくこと。

ロ 供試器を卓上に置くことによって出力ケーブル又はアンテナ切換スイッチが少なくとも伝導物か

ら 75cm は離れているようにすること。

ハ 内部ビデオ信号で機器が動作するようになっている場合(例えば、TV ゲーム又はビデオテープレ

コーダー)には、通常の動作に使用する状態で試験を実施すること(必要であれば、信号源として

ニ 機器が CATV コンバーターである場合には、出来る限り短い同軸ケーブルを用い、必要な場合には

インピーダンス整合機器を挿入した上で、アンテナ入力ポートに測定器を接続すること。

供試器の動作チャンネルの一つに機器を接続し、電源を投入し、内部において発生した信号によ

って供試器が動作するように調整すること。

ホ 供試器の任意の別の出力チャンネルに対して測定を繰り返すこと。

(3)300Ω平衡フィーダ端子を有する機器

イ 測定の配置は図8-4に示す。大地面上の高さが 80cm の卓の上に外部アンテナ切換スイッチを置

くこと。RF 機器の出力ポートについては、機器に用意されているケーブル、又は代表的な長さのケ

ーブルのいずれかに接続すること。この出力ケーブルを適切なインピーダンスを持った終端抵抗か、

機器に用意されているアンテナ切換スイッチに接続しておくこと。アンテナ切換スイッチの出力端

子については適切なインピーダンスで終端しておくこと。

供試器を卓上に置くことによって出力ケーブル又はアンテナ切換スイッチが少なくとも伝導体

から 75cm は離れているようにすること。

ロ 機器が内部映像信号(例えば、TV ゲーム又はビデオテープレコーダー)からの信号で動作するよ

うになっている場合には、通常の動作となるような信号を用いて試験を実施すること(必要であれ

809

ハ 機器が CATV コンバーターである場合には、利用できる一つの出力チャンネルに機器を設定するこ

と。機器の出力チャンネル周波数の波長の 3/4 の長さの 300Ωリードを機器又はスイッチの入力端

子に接続し、入力端子にインピーダンス整合用のバランを用い、この線路のもう一方の端に測定器

を接続すること。あらゆる他の伝導面から少なくとも 75cm は離した状態で、機器又はスイッチと

測定器を接続するリードを水平に、真っすぐ支持しておくこと。機器の電源を投入し、内部で発生

した信号により供試器を動作させること。

ニ アンテナ切換スイッチのそれぞれの位置に対して RF 機器を動作させる映像搬送の周波数及びレ

ベルを測定すること。RF 機器出力チャンネルを変え、その RF 機器において利用することができる

それぞれの出力チャンネルにおいて上記の二つの測定を繰り返すこと。

ホ 次に、最初のケーブルの長さから平行二線のリードを 1/3 ずつ切り取ってゆき、ニの測定を繰り

(注)整合機器とケーブルの挿入損失の違いについて配慮した補正を行うこと。

図8-4 漏えい電波の測定配置

810

第9章 携帯発電機

1 雑音電界強度の許容値

雑音電界強度は、次に適合すること、ただし、1μV/mを 0dB とし、準尖頭値とする。

このときの水平測定距離は、アンテナとアンテナに最も近い携帯発電機の金属部分までとし 10.0

±0.2m とする。

周 波 数 範 囲 雑 音 電 界 強 度(dB)

30MHz 以上 250MHz 以下

250MHz を超え 1,000MHz 以下

42

45

2 測定周波数

30MHz から 1,000MHz までの周波数の中で、特にピークがなければ次の周波数において行う。

測 定 周 波 数(MHz) 許 容 周 波 数 偏 差(MHz)

45 65 90 150 180 220 ±5

300 450 600 750 900 ±20

〔備考〕表中の±5MHz 及び±20MHz は、測定時間中その周波数に混入する外部雑音の影響を避けるた

めのものである。

3 測定場所

(1) 測定場所は、長軸 20m、短軸 17.3mのだ円内に支障をきたす反射物体のない平坦な場所とする

が、特に問題がない場合、電波暗室での測定も可とする。

(2) 携帯発電機の中心及びアンテナは、だ円内の長軸上に置き、携帯発電機の縦方向中心線は短軸に

対し平行とする。

アンテナ及び長軸とアンテナ側の携帯発電機の最外側面との交点は、それぞれ焦点に位置させる。

(3) 測定器又はその装置が置かれている測定室又は測定車は、だ円内に置くことができる。

ただし、その位置はアンテナに対し被測定携帯発電機と反対の方向とし、アンテナまでの水平距

離を 3mより近づけてはならない。

(4) 測定に実質的に影響を与えるような外部雑音のないことを確かめるためには、被携帯発電機の火

花点火式内燃機関を停止させ、本測定の前後に試験測定を行う。

もし、本測定で得た最大値がこれらの試験測定の最大値を少なくとも 10dB を超える場合には本

測定の最大値は外部雑音によって実質的に影響されていないものとみなす。

4 測定装置

(1) 測定器

測定器は第1章共通事項による。

(2) アンテナ

811

基準とするアンテナは平衡形ダイポールとする。

5 測定方法

(1) アンテナの中心高は、3.00±0.05m とする。

(2) 携帯発電機は正常な作動温度に維持し、無負荷の状態とする。原動機の出力調整用つまみを有す

るものにあっては、最小出力位置又はアイドリング位置にセットする。

なお、野外測定においては、降雨中又は雨がやんでから 10 分以内は測定を行わない。

(3) 測定値は、携帯発電機4方向の位置で偏波をそれぞれ水平、垂直にしたとき得られる 8 つの読取

の最大値をその周波数の測定値とする。

(4) 供試器の置き方は、通常使用の姿勢で高さ 40cm の絶縁物の試験台の上に置く。ただし、機器が

大きいか又は重いため台に乗せることが不可能な場合には厚さ 3 ㎜から 10 ㎜程度のゴム製の絶縁

シート又はこれに類するものの上に置く。

図9-1 測定配置例

812
