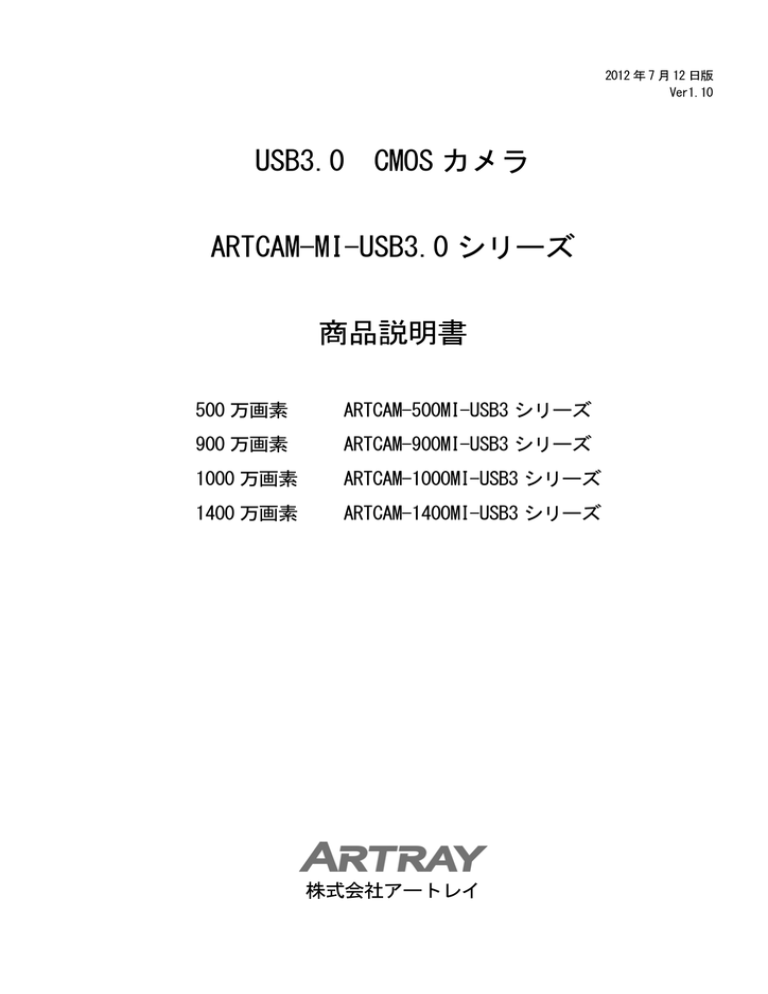

USB3.0 CMOS カメラ

ARTCAM-MI-USB3.0 シリーズ

2012 年 7 月 12 日版

Ver1.10

商品説明書

500 万画素

900 万画素

ARTCAM-500MI-USB3 シリーズ

ARTCAM-900MI-USB3 シリーズ

1000 万画素 ARTCAM-1000MI-USB3 シリーズ

1400 万画素 ARTCAM-1400MI-USB3 シリーズ

株式会社アートレイ

目次

1.注意事項 ··························· 3

2.概要 ······························· 6

3.特長 ······························· 6

4.構成 ······························· 7

5.接続 ······························· 8

6.仕様 ······························· 9

7.外形寸法図 ························· 12

8.推奨 PC について ···················· 13

- 2 -

1.注意事項

■取扱説明書に関する注意事項

1.ご使用の前に必ず本書をよくお読みになり、注意事項を確認のうえ製品を正しくご使用ください。

2.本書は必要なときに参照できるよう、大切に保管してください。

3.本書に乱丁・落丁があった場合や、紛失・汚損された場合には、お取替えいたしますので、

本書末尾記載の弊社連絡先までご連絡ください。

4.本製品の本来の使用方法以外の使い方につきましては、安全性を保証致しかねますので、

ご了承ください。

5.本書の安全に関する指示事項は、必ずお守りください。

6.本書の内容に関して、将来予告なしに変更することがあります。

8.本書に掲載している図は、説明のため、一部、省略や抽象化を行っています。

9.本書の内容に関して、万一ご不審な点や誤り、記載漏れなどお気づきのことがございましたら、

本書末尾記載の弊社連絡先までご連絡ください。

10.本書の内容の一部または全部を、弊社に無断で転載・複製・改変することはできません。

11.弊社では、本製品を運用した結果での損失、逸失利益等の請求につきましては、項目9に関わらず

いかなる責任も負いかねますので、予めご了承ください。

12.弊社の海外現地法人・駐在員事務所では、本製品の保守・修理対応を行っておりませんので、

ご承知おきください。

■絵表示について

製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために下記絵表

示をしています。

警告

この表示を守らずに誤った取扱いをすると、人が障害を負う可能性または物的損害の発生が想定される内容を示して

しています。

注意

この表示を守らずに誤った取扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

- 3 -

■安全にお使いいただくために

警告

●下記状態のまま使用すると火災・感電の原因となります。使用を中止し、本製品の電源を切って

ください。故障の場合の修理、交換につきましては本書末尾記載の弊社連絡先までご連絡ください。

お客様による分解・改造・修理は危険ですから絶対におやめください。

・本体から煙が出ている、本製品の外側が異常に熱くなる、変なニオイや音がする

・本製品の内部に異物や水などが入った場合

・本製品を落とすなどして破損した場合

●不安定な場所(ぐらいついた台や傾いたところなど)に置かないでください。落ちたり、倒れたり

して、けがの原因となります。

注意

●油煙や湯気が当たるような場所に置かないでください。火災・感電の原因となる事があります。

●火のそばや自動車内、直射日光のあたる場所など高温の場所に放置しないでください。

内部の部品に悪い影響を与え、火災の原因となることがあります。

●本製品を布で包む等、熱がこもる状態でご使用しないでください。部品が変形し、

火災の原因となることがあります。

●本製品を落とす等、衝撃を与えないようにしてください。故障の原因となります。

●ケーブル類を濡れた手で接続しないでください。感電の原因となります。

●通電中の本製品に長時間触れないでください。本体の温度が上がり、低温やけどの原因に

なることがあります。

■その他注意事項

●太陽光などの強い光を長時間撮影すると、センサに損傷を与える場合があります。

また電源を切った状態でもこうした強い光を露光しないでください。

お手入れについて

●本体のお手入れ

本体の汚れは、柔らかい布かティッシュペーパーで拭き取ってください。その際アルコール、シンナー、

ベンジンなどは使わないでください。変質したり、塗装がはげたりすることがあります。

電波障害についてのご注意

●本カメラをラジオ、テレビジョン受信機に近づけてお使いになると、受信障害の原因になる事が

あります。

- 4 -

■輸出管理について

本製品は、外国為替及び外国貿易法により定められた「キャッチオール規制」の対象製品です。

輸出令別表第3に掲げる地域(輸出管理を厳格に実施している26カ国※)以外の国への輸出で

事前に経済産業大臣の許可を受ける必要があります。

関係法令に従い、貴社の責において必要な許可等を取得して頂けますようお願い致します。

ご参考:経済産業省 安全保障貿易管理サイト

http://www.meti.go.jp/policy/anpo/hp/index.html

※アイルランド、アメリカ合衆国、アルゼンチン、イタリア、英国、オーストラリア

オーストリア、オランダ、カナダ、ギリシャ、スイス、スウェーデン、スペイン

大韓民国、チェコ、デンマーク、ドイツ、ニュージーランド、ノルウェー、ハンガリー

フィンランド、フランス、ベルギー、ポーランド、ポルトガル、ルクセンブルク

(2012 年 8 月 1 日よりブルガリアが追加されます)

■保証について

弊社では、ペーパーレス化推進のため保証書の添付を廃止し、発送日及びユーザー登録日において

保証期間の管理をしております。詳しくは下記 PDF をご参照ください。

製品保証体制に関するお知らせ http://www.artray.co.jp/download/other/n_hosyou.pdf

株式会社アートレイ製品保証規定 http://www.artray.co.jp/download/other/hosyou.pdf

- 5 -

2.概要

ARTCAM-MI-USB3 シリーズは、産業用に開発された CMOS カメラのシリーズ製品です。

PC との親和性に優れた、USB3.0 インターフェイスを採用し、キャプチャカードなどを介さずに PC への画像取り込み

が可能です。

3.特長

・高画質、高速フレームレート

500 万画素から 1400 万画素までのラインナップで、高フレームレートを実現しています。

・USB3.0 インターフェイス採用

PC との親和性の高い、USB3.0 インターフェイスを採用していますので、キャプチャカードやホストアダプタカードを

介さずに、直接 PC へ画像を取り込む事ができます。

・小型・軽量

小型、軽量で機器組み込みに適しています。

・多彩なバリエーション

500 万画素では、カラーモデルのほか、白黒モデルおよび近赤外線対応モデルもご用意しており、ご要望に応じたモ

デルをご選択いただけます。

・ROI(Region Of Interest)機能

CMOS イメージセンサの特長である、部分読み出し機能に対応しています。

任意の場所のみを選択し、読み出すことで更なるフレームレートの高速化に対応いたします。

・サブサンプリング機能

画素の読み飛ばしを行うことで、フレームレートを高速化可能です。

・ビューワソフト付属

Windows XP/Vista/7 に対応したビューワソフト(ART-Viewer)が標準で付属しています。

カメラ画像のプレビュー、カメラ各種設定、静止画保存等が容易に行えます。

・2 次元計測&ファイリングソフト(オプション)

プレビュー画像および保存画像より、2 次元計測が容易に行える、2 次元計測&ファイリングソフト(ART-MEASURE)を

オプションにてご用意しております。

・動画レコーディングソフト(オプション)

取得したカメラ画像を、AVI 形式にて保存可能な、動画レコーディングソフト(AR-REC)をオプションにてご用意して

おります。

・ソフトウェア開発キット(オプション)

お客様で、画像処理ソフトウェアを作成される場合や、他のアプリケーションにカメラ画像取得、制御など行う際に

ご利用いただける、ソフトウェア開発キットをオプションにてご用意しております。

- 6 -

4.構成

1)本体

2)USB3.0 ケーブル TYPE A-B コネクタ 2m

3)商品説明書

4)ビューワソフト・デバイスドライバ CD

<オプション>

1)C マウントレンズ

2)2 次元計測&ファイリングソフト ART-MEASURE

3)動画ファイリングソフト ART-REC

4)ソフトウェア開発キット ARTCCM-SDK

- 7 -

5.接続

5-1 カメラの接続方法

5-2 電子シャッタ機能

標準付属のビューワソフト ART-Viewer などご使用いただきますと、カメラ設定にてシャッタスピードの設定が可能

でございます。

設定値はレジスタ値のため、実際の露光時間は下記の計算式にて換算する必要がございます。

機種名 計算式

500MI-USB3 シリーズ

900MI-USB3 シリーズ

設定可能数値:1~16383(露光時間:1/34808~0.543 秒)

露光時間=シャッタ値×33.16667-4.4375[μ秒]

※2592×1944 画素 標準 96MHz 駆動時

設定可能数値:1~8191(露光時間:1/22191~0.31 秒)

露光時間=(シャッタ値×3633×2+1386)×0.0052083 [μ秒]

※3488×2616 画素 標準 96MHz 駆動時

1000MI-USB3 シリーズ

1400MI-USB3 シリーズ

設定可能数値:1~8192(露光時間:1/16656~0.42 秒)

露光時間=(シャッタ値×4110×2+1386)×0.00625 [μ秒]

※3488×2616 画素 標準 80MHz 駆動時

設定可能数値:1~8191(露光時間:1/18440~0.4 秒)

露光時間=(シャッタ値×4696×2+1020)×0.0052083 [μ秒]

※4384×3288 画素 標準 96MHz 駆動時

- 8 -

6.仕様

6-1 カラーモデル

ARTCAM-500MI-USB3

撮像素子

有効画素数

撮像面積

2592(H)×1944(V)

5.70(H)×4.28(V)mm

1/2.5 型

走査方式

画素サイズ

シャッタ方式

カラー配列

フレームレート

電子シャッタ

インターフェイス

同期方式

レンズマウント

電源電圧

消費電力

2.2(H)×2.2(V)μm

13.9fps

1/34808~0.543s

周囲条件

外形寸法

質量

50(W)×47(H)×59.4(D)mm

※レンズ、三脚板、突起部含まず

約150g

ARTCAM-900MI-USB3 ARTCAM-1000MI-USB3

CMOS カラーイメージセンサ

3488(H)×2616(V) 3840(H)×2768(V)

6.10(H)×4.58(V)mm

1/2.3 型

6.41(H)×4.59(V)mm

プログレッシブスキャン

1/2.3 型

1.75(H)×1.75(V)μm 1.67(H)×1.67(V)μm

ローリングシャッタ

RGB ベイヤ配列

9.7fps

1/22191~0.31s

USB3.0 バルク転送

内部同期

7.6fps

1/16656~0.42s

C マウント

DC5V(USB コネクタより給電)

約 4W 以下

動作温度/湿度:0~35℃/10~80%(但し結露なきこと)

保存温度/湿度:0~60℃/10~95%(但し結露なきこと)

50(W)×47(H)×59.4(D)mm

※レンズ、三脚板、突起部含まず

約150g

50(W)×47(H)×59.4(D)mm

※レンズ、三脚板、突起部含まず

約150g

ARTCAM-1400MI-USB3

4384(H)×3288(V)

6.14(H)×4.60(V)mm

1/2.3 型

1.4(H)×1.4(V)μm

6fps

1/18440~0.4s

50(W)×47(H)×59.4(D)mm

※レンズ、三脚板、突起部含まず

約150g

- 9 -

有効画素数

撮像面積

走査方式

画素サイズ

シャッタ方式

フレームレート

電子シャッタ

インターフェイス

同期方式

レンズマウント

電源電圧

消費電力

6-2 白黒モデル

撮像素子

周囲条件

外形寸法

質量

ARTCAM-500MI-BW-USB3

CMOS 白黒イメージセンサ

2592(H)×1944(V)

5.70(H)×4.28(V)mm 1/2.5 型

プログレッシブスキャン

2.2(H)×2.2(V)μm

ローリングシャッタ

13.9fps

1/34808~0.543s

USB3.0 バルク転送

内部同期

C マウント

DC5V(USB コネクタより給電)

約 4W 以下

動作温度/湿度:0~35℃/10~80%(但し結露なきこと)

保存温度/湿度:0~60℃/10~95%(但し結露なきこと)

50(W)×47(H)×59.4(D)mm

約150g

- 10 -

6-3 近赤外線対応モデル

ARTCAM-500MI-NIR-USB3

撮像素子 CMOS 白黒イメージセンサ

有効画素数

撮像面積

走査方式

画素サイズ

シャッタ方式

フレームレート

電子シャッタ

インターフェイス

同期方式

レンズマウント

電源電圧

消費電力

周囲条件

外形寸法

質量

2592(H)×1944(V)

5.70(H)×4.28(V)mm 1/2.5 型

プログレッシブスキャン

2.2(H)×2.2(V)μm

ローリングシャッタ

13.9fps

1/34808~0.543s

USB3.0 バルク転送

内部同期

C マウント

DC5V(USB コネクタより給電)

約 4W 以下

動作温度/湿度:0~35℃/10~80%(但し結露なきこと)

保存温度/湿度:0~60℃/10~95%(但し結露なきこと)

50(W)×47(H)×59.4(D)mm

※レンズ、三脚板、突起部含まず

約150g

- 11 -

7.外形寸法図

7-1 C マウント、ケース入りタイプ

ARTCAM-500MI-USB3/500MI-BW-USB3 /500MI-NIR-USB3

ARTCAM-900MI-USB3

ARTCAM-1000MI-USB3

ARTCAM-1400MI-USB3

- 12 -

8.PC スペックについて

8-1 推奨スペック

●Intel 社チップセット ICH シリーズ(6 以降)を搭載していること

●CPU 速度:Intel 社製 Core2duo 2.4GHz または他社同等品以上

●空きメモリ:512MB 以上

●Windows XP 以降の OS を搭載していること

8-2 必要スペック

●USB3.0 Enhanced Host Controller を搭載していること

●CPU 速度:Intel 社製 Pentium4 1.7GHz または他社同等品以上

●空きメモリ:256MB 以上

●Windows 2000(SP4)以降の OS を搭載していること

注意

■ARTCAM を使用する上で下記の制限事項があります。ご確認の上ご使用ください■

(1)推奨スペック

上記の推奨スペックを満たしていない場合、最大フレームレートにて取り込み出来ない場合がございます。

カメラのスペックを十分に活かすためにも、上記推奨スペックの PC をご用意いただけますようお願い致します。

(2)他の USB3.0 機器との併設

弊社カメラはバルク転送モードを採用しています。この為、他の USB3.0 機器--特にバルク転送を採用しているメモリ

スティック、外付け HDD、外付け DVD、CDROM 等は使用できなくなることがあります。

転送デバイスを認識しない現象として現れます。

対策として、PCI の拡張型 USB ホストカードを PC 上に内装し、このカード上の USB ポートを外部 USB デバイス専用接

続ポートとして使用することを提案いたします。

(3)USB3.0 ケーブルの延長

カメラを市販の USB3.0 延長ケーブル等で延長して接続した場合、USB3.0 の転送帯域が落ち、十分な転送速度が出ず、

フレームレートの低下や、カメラが認識されない場合がございます。

延長ケーブルのご使用につきましては弊社で推奨しているケーブル以外は保証対象外となります。

これは電源線のレギュレーション不足、データ線のインピーダンスミスマッチに起因します。
