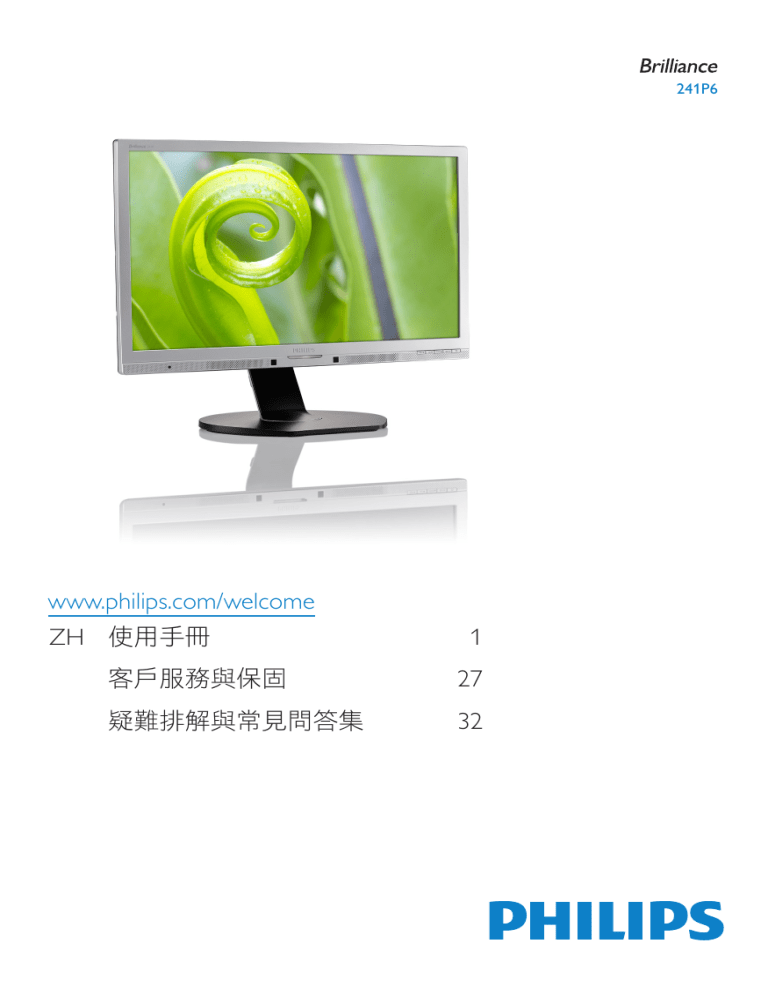

241P6
www.philips.com/welcome
ZH 使用手冊
1
客戶服務與保固
27
疑難排解與常見問答集
32
目錄
1. 重要 ........................................................1
1.1 安全措施與維護 ................................ 1
1.2 標誌說明 .............................................. 2
1.3 產品與包裝材料的棄置方式 ......... 3
2. 安裝顯示器 ...........................................4
2.1 安裝 ....................................................... 4
2.2 操作顯示器 ......................................... 6
2.3 移除 VESA 安裝用的底座組立 ...... 8
2.4SoftBlue 技術簡介 .............................. 9
2.5MHL(行動高畫質連結)簡介 ���10
3. 影像最佳化 .........................................11
3.1SmartImage ���������������������������������������������������11
3.2SmartContrast ���������������������������������������������12
4.PowerSensor™ ����������������������������������13
5.LightSensor ������������������������������������������14
6. 技術規格 .............................................15
6.1 解析度與預設模式 .......................... 18
7. 電源管理 .............................................19
8. 法規資訊 .............................................20
9. 客戶服務與保固 ................................27
9.1 飛利浦平面顯示器像素瑕疵規
定 ......................................................... 27
9.2 客戶服務與保固 .............................. 29
10. 疑難排解與常見問答集 ..................32
10.1疑難排解 ............................................ 32
10.2一般常見問答集 .............................. 33
1. 重要
1. 重要
•
決定顯示器的擺設位置時,請確定電源
插頭可輕易插入電源插座。
本電子使用指南旨在為使用飛利浦顯示器
的使用者提供說明。請在使用顯示器之前,
詳細閱讀本使用手冊。本手冊內容包括操
作顯示器的重要資訊及注意事項。
•
如果您已拔下電源線或 DC 電源線的方
式關閉顯示器電源,再次接上電源線或
DC 電源線前,請至少等待 6 秒鐘以確
保顯示器能正常操作。
•
請務必使用飛利浦附贈的合格電源線。
如果電源線遺失,請與當地的服務中心
聯絡。(請洽「客戶資訊服務中心」)
•
操作時,請勿讓顯示器受到強烈震動或
劇烈撞擊。
•
在操作或運送過程中,請勿敲擊顯示器
或使顯示器摔落至地面上。
飛利浦保固資格條件:1. 必須是產品依正常
操作程序使用下所造成的損壞,2. 必須出示
具有購買日期、經銷商名稱、型號與產品
生產批號的原始發票或收據。
1.1 安全措施與維護
維護
警告
若進行本文件未說明之控制、調整或操作
程序,則可能導致休克、觸電和 或機械
危害。
•
為了保護顯示器避免損壞,請勿對 LCD
面板施力過大。移動顯示器時,請握住
外框將顯示器抬起;請勿將手或手指放
在面板上抬起顯示器。
•
如果長時間不使用顯示器,請拔下顯示
器電源插頭。
•
需要以稍微沾濕的抹布清潔顯示器時,
請拔下顯示器電源插頭。關閉電源後,
即可使用乾布擦拭螢幕。但是,請勿使
用酒精或腐蝕性液體等有機溶劑清潔顯
示器。
•
為了避免本機遭受撞擊或永久損壞的危
險,請勿將顯示器用於多灰塵、下雨、
有水或潮濕的環境中。
•
如果不慎將水潑灑到顯示器上,請盡快
用乾布擦乾。
•
如果有異物或液體進入顯示器內,請立
即關閉電源,並拔下電源線; 接下來,
請拿出異物或擦乾液體,並將顯示器送
交維護中心處理。
使用過度恐傷害視力。
連接和使用電腦顯示器時,請閱讀並遵循
以下說明。
注意
(1) 使用 30 分鐘請休息 10 分鐘。
(2) 2 歲以下幼兒不看螢幕,2 歲以上每
天看螢幕不要超過 1 小時。
操作
•
請避免顯示器遭受陽光直射,並遠離強
光及其他熱源。若長時間接觸此類環
境,顯示器可能會褪色及損壞。
•
請移開任何可能落入通風口內或使顯示
器無法正常散熱的物體。
•
請勿遮蓋機殼上的通風口。
1
1. 重要
•
•
請勿將顯示器存放於高熱、陽光直射或
寒冷的地方,也請勿在這類處所使用顯
示器。
1.2 標誌說明
為了維持顯示器的最佳效能,延長顯示
器的使用壽命,請於以下溫度與濕度範
圍內使用顯示器。
註、注意、警告
以下小節說明此文件採用的標誌慣例。
在本指南中,文字段落可能會配有圖示並
以黑體或斜體書寫, 並標有「註」、「注意」
或「警告」字句; 詳細說明如下﹕
• 溫度:0-40°C 32-104°F
• 濕度:20-80% RH
有關灼影
•
•
註
此圖示標示重要資訊和提示,協助您提升
電腦的使用效率。
鬼影的重要資訊
不使用顯示器時,請務必啟動動態螢幕
保護程式。如果顯示器會顯示靜止的靜
態內容,請務必啟動會定期更新畫面的
應用程式。長時間不斷顯示靜態影像會
導致螢幕產生「灼影」、「殘影」或
「鬼影」的情況。
注意
此圖示標示如何避免硬體損壞或資料遺失
的資訊。
警告
此圖示標示可能造成人員受傷的風險,以
及如何避免發生問題的資訊。
「灼影」、「殘影」或「鬼影」是 LCD
面板技術中的普遍現象。在大部分的情
況下,「灼影」、「殘影」或「鬼影」
在關閉電源後,會隨著時間逐漸消失。
某些小心警告可能以不同格式出現,也可
能未附任何圖標。在此類情況下,小心警
告的具體顯示由管理機關規定。
警告
若無法啟動螢幕保護程式或定期執行螢幕
重新整理程式,將導致嚴重的「灼影」、「殘
影」或「鬼影」現象,且不會消失更無法
修復。上述的損壞不包含在保固範圍內。
維修
•
機蓋只能由合格服務人員開啟。
•
如需任何修護或整合紀錄文件的相關資
訊,請洽詢當地服務中心。(請參考「
消費者資訊中心」)
•
有關搬運的相關資訊,請參閱「技術規
格」。
•
請勿將顯示器留置於受陽光直接曝曬的
車內。
註
如果顯示器無法正常操作,或是在依本手
冊中的說明操作後不確定該採取什麼程序,
請洽詢技術服務人員。
2
1. 重要
participation in national take-back initiatives
and recycling programs whenever possible,
preferably in cooperation with competitors,
which recycle all materials (products and related
packaging material) in accordance with all
Environmental Laws and taking back program
with the contractor company.
1.3 產品與包裝材料的棄置方式
廢電機電子設備指令 - WEEE
Your display is manufactured with high quality
materials and components which can be
recycled and reused.
This marking on the product or on its
packaging illustrates that, under European
Directive 2012/19/EU governing used electrical
and electronic appliances, this product may
not be disposed of with normal household
waste. You are responsible for disposal of
this equipment through a designated waste
electrical and electronic equipment collection.
To determine the locations for dropping off
such waste electrical and electronic, contact
your local government office, the waste disposal
organization that serves your household or the
store at which you purchased the product.
To learn more about our recycling program
please visit
http://www.philips.com/about/
sustainability/ourenvironmentalapproach/
productrecyclingservices/index.page
Your new monitor contains materials that can
be recycled and reused. Specialized companies
can recycle your product to increase the
amount of reusable materials and to minimize
the amount to be disposed of.
All redundant packing material has been
omitted. We have done our utmost to make the
packaging easily separable into mono materials.
Please find out about the local regulations on
how to dispose of your old monitor and packing
from your sales representative.
Taking back/Recycling Information for
Customers
Philips establishes technically and economically
viable objectives to optimize the environmental
performance of the organization's product,
service and activities.
From the planning, design and production
stages, Philips emphasizes the important of
making products that can easily be recycled. At
Philips, end-of-life management primarily entails
3
2. 安裝顯示器
安裝底座
2. 安裝顯示器
1. 將顯示器面朝下放在平面上。小心不要
刮傷或損壞螢幕。
2.1 安裝
包裝內容物
241P6
2. 用雙手握住支架,
(1) 輕輕將支架裝入 VESA 安裝區,直到
卡榫鎖住支架為止。
前请阅读使用说明
使用
in k l
© 20 15 Kon
(2) 輕輕將底座裝入立架中。
User’s Manual
Monitor drivers
保留备用
ijke
P h il
ip s
(3) 以手指鎖緊底座底部的螺絲,將底
座緊緊固定於支架中。
ll r
.A
N .V
ig h
Philips and the Philips’ Shield Emblem are registered trademarks of
Koninklijke Philips N.V. and are used under license from Koninklijke
Philips N.V.
e
na
er
s
s
re
io
n
ts
rv
ed
.U
ut
ho
riz
ed
d up
li c a t
io n i s
e
Ma d
a vio lation of ap plicable laws .
and
n
pri
ted
in
C
a
hin
.V
*CD
電源
音訊
1
*DVI
*DP
2
*VGA
* 依各國不同
警告
4
3
2. 安裝顯示器
連接電腦
連接電腦
1. 將電源線穩固地連接至顯示器背面。
2. 先關閉電腦,再拉出電源線。
3. 將顯示器訊號線連接至電腦背面的視訊
接頭。
12
11
10
8
9
2 3 4 5
6
4. 將電腦及顯示器的電源線插入最接近的
插座內。
7
1
5. 開啟電腦及顯示器, 若顯示器出現影
像,即表示已完成安裝。
1 Kensington 防盜鎖
2 音訊輸入
3 耳機插孔
4 DisplayPort 輸入
5 MHL-HDMI 輸入
6 DVI 輸入
7 VGA 輸入
8 AC 電源輸入
9 電源開關
10 USB 上行
11 USB 下行
12 USB 快速充電
5
2. 安裝顯示器
螢幕顯示選單說明
2.2 操作顯示器
什麼是螢幕顯示 (OSD) 選單?
螢幕顯示選單 (OSD) 是所有 Philips LCD 顯
示器都具有的功能, 方便使用者透過螢幕
上的說明視窗,直接調整螢幕效能或選擇
顯示器的功能。下圖為方便使用者進行設
定的螢幕顯示選單介面:
控制按鈕的說明







8

3
控制按鍵的簡要基本說明
7 6
5
4
2
在上圖所顯示的 OSD 中,使用者可以按下
顯示器前基座上的
按鈕移動游標,並按
確定按鈕確認選擇或變更。
1
開啟和關閉顯示器的電源。
進入螢幕顯示選單。
確認調整 OSD。
進入螢幕顯示選單。
PowerSensor
調整喇叭音量。
返回上一層螢幕顯示選單。
SmartImage 快速鍵。 共有 6
種模式可供選取:「Office(辦
公室)」、「Photo(相片)」、
「Movie(影片)」、「Game
(遊戲)」、「Economy(省
電)」、「Off(關閉)」。
8
LightSensor
6
2. 安裝顯示器
螢幕顯示選單
3
下圖為螢幕顯示選單的總體結構圖, 可作
為之後進行各種調整之參考。
本顯示器的設計可在使用原始解析度 1920
x 1080 @ 60 Hz 的情況下發揮最佳效能。顯
示器以不同解析度開機時,畫面上會顯示
提示訊息:「Use 1920 x 1080 @ 60 Hz for
best results(最佳顯示解析度為 1920 x 1080
@ 60 Hz)」。
Main menu
PowerSensor
Sub menu
On
0, 1, 2, 3, 4
Off
LightSensor
On
Input
VGA
Off
解析度變更通知
如果要關閉原始解析度提示訊息,請在螢
幕顯示選單的設定中進行設定。
DVI
MHL-HDMI
4
DisplayPort
Audio
Picture Format
Wide Screen, 4:3
Brightness
0~100
Contrast
0~100
SmartResponse
Off, Fast, Faster, Fastest
SmartContrast
Off, On
Gamma
1.8, 2.0, 2.2, 2.4, 2.6
Pixel Orbiting
Over Scan
Off, On
Off, On
Volume
0~100
Stand-Alone
On, Off
Mute
On, Off
Audio In ,
MHL-HDMI,
DisplayPort
Audio Source
Color
Color Temperature
機體功能
傾斜
20
-5
Default, 5000K, 6500K,
7500K, 8200K, 9300K,
11500K
sRGB
User Define
Red: 0~100
Green: 0~100
Blue: 0~100
Language
OSD Settings
Setup
English, Deutsch, Español, Ελληνική, Français, Italiano,
Maryar, Nederlands, Português, Português do Brasil,
Polski , Русский, Svenska, Suomi, Türkçe, Čeština,
Українська, 简体中文, 繁體中文,日本語,한국어
Horizontal
0~100
Vertical
0~100
Transparency
Off, 1, 2, 3, 4
OSD Time Out
5s, 10s, 20s, 30s, 60s
旋轉
Auto
Power LED
0, 1, 2, 3, 4
H.Position
0~100
V.Position
0~100
Phase
0~100
Clock
0~100
Resolution Notification
On, Off
Reset
Yes, No
-175
Information
7
+175
2. 安裝顯示器
高度調整
2.3 移除 VESA 安裝用的底座組立
開始拆卸顯示器底座時,請遵循下列說明
操作,以免造成任何損壞或導致人身傷害。
1. 將顯示器底座延伸至最大高度。
130mm
垂直轉動
2. 將顯示器面朝下放在平面上。小心不要
刮傷或損壞螢幕。接下來,抬起顯示器
支架。
0
3. 按住釋放鈕,同時傾斜底座,使其滑
出。
90
8
2. 安裝顯示器
註
本顯示器可使用符合 VESA 規格的 100mm x
100mm 安裝介面。VESA 安裝螺絲 M4。務
必聯繫製造商瞭解壁掛安裝方式。
2.4 SoftBlue 技術簡介
飛利浦 SoftBlue 技術能保護雙眼不受螢幕藍
光損害。 研究顯示,如同紫外線會對眼睛
產生不好的影響,LED 顯示器的藍光同樣
也會對眼睛的不同部位造成傷害,長時間
下來甚至會有損視力。 飛利浦 SoftBlue 功
能採用智慧型技術,可降低有害的藍光光
波,卻不致影響顯示器的成色或影像表現。
100mm
100mm
9
2. 安裝顯示器
MHL 纜線時)。請注意,MHL 認證纜
線不同於標準 HDMI 纜線。
2.5 MHL(行動高畫質連結)簡介
這是什麼?
行動高畫質連結 (MHL) 是一種行動音訊
視訊介面,可將行動電話及其他可攜式裝
置直接連接至高解析度顯示器。
選購的 MHL 纜線可讓您將 MHL 行動裝置
連接至這款大型 Philips MHL 顯示器,以全
數位音效欣賞栩栩如生的 HD 視訊。現在,
您不僅能在大螢幕上盡情使用手機的遊戲、
相片、影片或其他應用程式,還能同時替
行動裝置充電,避免發生中途沒電的窘境。
如何使用 MHL 功能?
若要使用 MHL 功能,您必須擁有 MHL 認
證行動裝置。如需 MHL 認證裝置的資
訊,請造訪 MHL 官方網站 (http://www.
mhlconsortium.org)
此外,您還需要具備選購的 MHL 認證專用
纜線,才能使用此功能。
如何運作? ( 如何連接? )
將選購的 MHL 纜線連接至行動裝置的 mini
USB 連接埠,以及顯示器上標示的 [MHLHDMI] 連接埠。現在您可在大螢幕顯示器
上欣賞影像並操作行動裝置的所有功能,
例如上網、玩遊戲、瀏覽相片等。若您的
顯示器具有喇叭功能,您將可同時聽見伴
隨的聲音。連接 MHL 纜線或關閉行動裝置
時,MHL 功能將會自動停用。
MHL-HDMI
MHL
註
•
標示 [MHL-HDMI] 的連接埠是顯示器
上唯一支援 MHL 功能的連接埠(連接
10
•
您必須另行購買通過 MHL 認證的行動
裝置。
•
如果有其他裝置正在使用中並連接至可
用的輸入端,您必須手動將顯示器切換
至 MHL-HDMI 模式才能啟動顯示器。
•
ErP 待機 關機節能模式不適用於 MHL
充電功能。
•
本款 Philips 顯示器通過 MHL 認證。但
如果您的 MHL 裝置無法連接或正常使
用,請查詢 MHL 裝置常見問題或直接
聯繫廠商以取得協助。根據裝置製造商
的政策,您可能需要購買其品牌專用的
MHL 纜線或轉接器才可搭配其他品牌的
MHL 裝置使用。請注意,這並非此款
Philips 顯示器的過失。
3. 影像最佳化
2. 按住
可切換 「Office(辦公室)
」、「Photo(相片)」、「Movie(
影片)」、「Game(遊戲)」、
「Economy(省電)」以及「Off
(關閉)」。
3. 影像最佳化
3.1 SmartImage
3. SmartImage 選單畫面會在操作完成後
顯示 5 秒,您也可以按「確定」加以
確認。
共有六種模式可供選取:「Office(辦公
室)」、「Photo(相片)」、「Movie(影
片)」、「Game(遊戲)」、「Economy(省
電)」以及「Off(關閉)」。
這是什麼?
SmartImage 提供的預設值可依據不同內容
類型,透過即時動態調整亮度、對比度、
色彩和銳利度等方式最佳化顯示畫面。無
論是文字應用、展示影像或觀賞影片,飛
利浦 SmartImage 都能呈現最佳化至極致的
顯示器效能。
對我有何益處?
SmartImage
如果您需要讓顯示器能完美顯示您喜愛的
各類內容,SmartImage 軟體可即時動態調
整亮度、對比度、色彩及銳利度,進一步
提升顯示器的使用體驗。
Office
Movie
如何運作?
Game
SmartImage 是飛利浦的獨家尖端技術,能
分析畫面顯示的內容。只要您按下按鈕,
SmartImage 即可根據您選取的情境即時動
態增強影像的對比度、色彩飽和度以及銳
利度,進而呈現更完美的影像。
Economy
ff
如何啟用 SmartImage ?
1. 在顯示器上按下
SmartImage。
•
「Office(辦公室)」: 可增強文字並
降低亮度,提高清晰度並減輕眼睛的疲
勞程度。處理試算表、PDF 檔案、掃描
文章或其他一般辦公室應用程式時,此
模式可大幅提高清晰度和生產力。
•
「Photo(相片)」: 此設定檔結合色
彩飽和度、動態對比度及銳利度增強功
能,可透過清晰而鮮明的色彩顯示相片
和其他影像,完全不會出現人工修改及
退色等瑕疵。
•
「Movie(影片)」: 提高亮度、加深
色彩飽和度,同時運用動態對比度及絕
佳的銳利度顯示影片深色區域的每個細
節,但又不會使明亮區域發生褪色現
象,進而能夠持續呈現出生動自然的頂
級影像效果。
•
「Game(遊戲)」: 可啟動超載迴路
並使回應時間最佳化,減少螢幕上快速
移動物體的鋸齒狀邊緣,以及強化亮暗
部分的對比度,為玩家帶來最佳的遊戲
體驗。
即可啟動
11
3. 影像最佳化
•
「Economy(省電)」: 使用此設定檔
時會調整亮度、對比度,而且會將背光
功能微調成最適合日常辦公室應用的程
度,以減少耗電量。
•
「Off(關閉)」: 不使用 SmartImage
進行最佳化。
3.2 SmartContrast
這是什麼?
這是一項獨一無二的技術,能動態分析畫
面顯示內容,進而自動最佳化顯示器的對
比度比例,讓您能觀看到最高的清晰度,
盡情享受觀賞的樂趣;此項技術可強化背
光功能,讓影像呈現更清晰、生動與明亮
的效果,亦可調暗背光,清楚顯現出黑暗
背景中的影像。
對我有何益處?
無論是哪一種的內容類型,您都需要看得
清楚、舒適。SmartContrast 能動態控制對
比度並調整背光,既可呈現清晰、明亮的
遊戲畫面與視訊影像,又能顯示清楚易讀
的辦公文件文字。只要減少顯示器的耗電
量,您不但可以節省能源成本,還能延長
顯示器的使用壽命。
如何運作?
SmartContrast 啟動後就會即時分析畫面顯
示的內容,並且調整色彩及控制背光深淺。
此項功能可動態強化對比度,讓您在觀賞
影片或玩遊戲時能獲得絕佳的娛樂體驗。
12
4. PowerSensor™
快速鍵
4. PowerSensor™
如何運作?
PowerSensor 採用對人體無害的「紅外
線」訊號,用以偵測前方是否有使用者
存在。
• 使用者在顯示器前方時,顯示器將依照
預設的設定值(即亮度、對比度、色彩
等)正常運作。
• 以顯示器設為 100% 亮度為例,若使用
者離開座位,且人不在顯示器前方時,
顯示器會自動降低耗電量,最多可達
80%。
感應器有效距離
3
•
前方有使用者
橫向
直向模式
ATTENTION
PowerSensor off
ATTENTION
PowerSensor off
前方無使用者
上圖僅供參考。
如何調整設定
如果 PowerSensor 無法正確在預設範圍內外
作用,請依照下列方式微調偵測功能:
Watt
上述耗電量僅供參考
設定
預設設定
PowerSensor 會偵測顯示器前方 30 至 100
公分(12 至 40 英寸)以及左右 5 度的範圍
內是否有使用者存在。
自訂設定
若您想在上述位置以外的地方使用顯示
器,請調高訊號強度以提升偵測效率;
偵測訊號的強度會隨設定值增減。 為使
PowerSensor 能有效運作並順利完成偵測,
請您在顯示器正前方的正確位置進行操作。
•
若您會在顯示器前方 100 公分(40 英
寸)以外之處操作,請使用偵測距離可
達 120 公分(47 英寸)的最強偵測訊
號。 (設定 4)
•
由於部分深色布料會吸收紅外線訊號,
因此當使用者穿著黑色或深色服飾時,
即使人位於顯示器前方 100 公分(40
英寸)的範圍內,也請加強訊號強度。
•
按 PowerSensor 快速鍵。
•
顯示調整列。
•
將 PowerSensor 偵測值調整為設定 4,
再按「OK」。
•
測試新設定,確認 PowerSensor 能否正
確偵測您目前所在位置。
•
PowerSensor 功能僅能在橫向模式(水
平位置)中使用。 開啟 PowerSensor
後,若以直向模式(90 度 垂直位置)
使用顯示器,PowerSensor 便會自動關
閉;而在顯示器恢復為預設的橫向位置
後,PowerSensor 則會自動開啟。
註
手動選擇 PowerSensor 模式時,PowerSensor
會在重新進行調整或恢復預設模式前維持
強制啟用狀態。 若 PowerSensor 對顯示器
周遭的動作過於敏感,請調低訊號強度。
13
5. LightSensor
5. LightSensor
這是什麼?
LightSensor 是一種獨特且具智慧性的工
具,能測量並分析傳入的訊號,然後自
動調整畫質設定,藉此達到最佳化畫質。
LightSensor 採用感應器,可依據室內燈光情
況調整影像亮度。
如何啟用 LightSensor?







1. 按下前面板的
示選單畫面。
按鈕即可進入螢幕顯
2. 按 ▲ 或 ▼ 按鈕選取主選單的
[LightSensor],然後按下 OK(確定)
按鈕。
3. 按 ▲ 或 ▼ 按鈕開啟或關閉
LightSensor。
14
6. 技術規格
6. 技術規格
畫面 顯示器
顯示器面板類型
背光
面板尺寸
長寬比
像素間距
SmartContrast
回應時間(一般)
SmartResponse 時間(一般)
最佳解析度
視角(一般)
顯示色彩
垂直更新頻率
水平頻率
MHL
sRGB
SoftBlue
連接方式
輸入訊號
USB
輸入訊號
音效輸入 輸出
便利性
內建麥克風
使用便利性
螢幕顯示選單語言
其他便利功能
隨插即播相容性
支架
傾斜
旋轉
高度調整
垂直轉動
電源
「開啟」模式
睡眠(待命)
關閉
關閉(AC 開關)
IPS ADS LCD
LED
23.8" W(60.5 公分)
16:9
0.2745 ( 水平 ) 公釐 x 0.2745 ( 垂直 ) 公釐
20,000,000:1
14 毫秒 (GtG)
5 毫秒 (GtG)
1920 x 1080 @ 60 Hz
178° (H) / 178° (V) (一般)@ C/R > 10
1670 萬色
56 Hz - 76 Hz
30 kHz - 83 kHz
1080P @ 60Hz
符合
符合
DVI(數位)、VGA(類比)、DisplayPort、MHL-HDMI
USB 3.0×4 含 1 個快速充電器
個別同步、綠色同步
PC 音訊輸入,耳機輸出
2W x 2
英文、德文、西班牙文、希臘文、法文、義大利文、匈牙
利文、荷蘭文、葡萄牙文、巴西葡萄牙文、波蘭文、俄文、
瑞典文、芬蘭文、土耳其文、捷克文、烏克蘭文、簡體中
文、繁體中文、日文、韓文
VESA 安裝區(100×100 mm),Kensington 防盜鎖
DDC/CI、sRGB、Windows 8.1/ 8 / 7、Mac OSX
-5 / +20 度
-175 / +175 度
130 mm
90 度
27.5W(一般), 66.6W(最大)
<0.3W(一般)
<0.2W(一般)
0W
15
6. 技術規格
「開啟」模式(「省電」模式)
電源(EnergyStar 測試方法)
耗電量
正常操作
睡眠(待命)
關閉
關閉(AC 開關)
散熱 *
正常操作
睡眠(待命)
關閉
關閉(AC 開關)
電源 LED 指示燈
PowerSensor
電源供應器
尺寸
產品含支架(寬 x 高 x 深)
產品不含支架(寬 x 高 x 深)
重量
產品含支架
產品不含支架
產品含包裝材料
操作條件
溫度範圍(操作中)
相對濕度(操作)
大氣壓力(操作)
溫度範圍(非操作中)
相對濕度(非操作中)
大氣壓力(非操作中)
環保省電功能
ROHS(電子電機設備有害物
質限用指令)
EPEAT
包裝材料
特定物質
EnergyStar 能源之星認證
13.9W(一般)
Striedavé vstupné
Striedavé vstupné
Striedavé vstupné
napätie pri 100 V
napätie pri 115 V
napätie pri 230 V
AC, 50Hz
AC, 60Hz
AC, 50Hz
19.22W(一般)
19.14W(一般)
19.86W(一般)
<0.17W(一般) <0.16W(一般) <0.25W(一般)
<0.17W(一般) <0.17W(一般) <0.24W(一般)
0W
0W
0W
Striedavé vstupné
Striedavé vstupné
Striedavé vstupné
napätie pri 115 V
napätie pri 230 V
napätie pri 100 V
AC, 50Hz
AC, 60Hz
AC, 50Hz
65.60 BTU/hr
65.32 BTU/hr
67.78 BTU/hr
(一般)
(一般)
(一般)
<0.58 BTU/hr
<0.55 BTU/hr
<0.85 BTU/hr
(一般)
(一般)
(一般)
<0.58 BTU/hr
<0.58 BTU/hr
<0.82 BTU/hr
(一般)
(一般)
(一般)
0 BTU/hr
0 BTU/hr
0 BTU/hr
「開啟」模式:白色,「待命」/「睡眠」模式:白色(閃爍)
5.5W(一般)
內建式,100-240VAC、50-60Hz
531 x 422 x 256 mm
531 x 363 x 52 mm
6.47 kg
3.98 kg
9.13 kg
0℃ 到 40 ℃
20% 到 80%
700 到 1060hPa
-20℃ 到 60℃
10% 到 90%
500 到 1060hPa
符合
金獎 (www.epeat.net)
100% 可回收
100% 無 PVC BFR 外殼
有
16
6. 技術規格
法規與標準
法規核准
機箱
色彩
表面處理
CE Mark、FCC Class B、SEMKO、cETLus、CU-EAC、TCO
Edge、TUV-GS、TUV-ERGO、EPA、PSB、WEEE、RCM、
UKRAINIAN、CCC、CECP、 ICES-003
黑色
紋理
銀色
註
1. EPEAT 金獎或銀獎僅在飛利浦註冊產品的所在地有效。有關所在國家的註冊狀態,請瀏覽
www.epeat.net。
2. 本項資料如有變動,恕不另行通知。請至 www.philips.com/support 下載最新版型錄。
3. 智慧反應時間是在 GtG 或 GtG (BW) 測試中的最佳值。
17
6. 技術規格
6.1 解析度與預設模式
最大解析度
1920 x 1080 @ 60 Hz(類比輸入)
1920 x 1080 @ 60 Hz(數位輸入)
建議解析度
1920 x 1080 @ 60 Hz(數位輸入)
水平頻率
(kHz)
解析度
垂直頻率
31.47
720 x 400
70.09
31.47
640 x 480
59.94
35.00
640 x 480
66.67
37.86
640 x 480
72.81
37.50
640 x 480
75.00
37.88
800 x 600
60.32
46.88
800 x 600
75.00
48.36
1024 x 768
60.00
60.02
1024 x 768
75.03
44.77
1280x 720
59.86
60
1280 x 960
60
63.89
1280 x 1024
60.02
79.98
1280 x 1024
75.03
55.94
1440 x 900
59.89
70.64
1440 x 900
74.98
65.29
1680 x 1050
59.95
67.50
1920 x 1080
60.00
註
請注意,使用 1920 x 1080 @ 60Hz 的原始
解析度時,顯示器可以達到最佳效能。 為
呈現最佳的顯示品質,請遵循此解析度建
議。
18
7. 電源管理
7. 電源管理
如果您的電腦中裝有符合 VESA DPM 規範
的顯示卡或軟體,顯示器可在未使用時自
動減少耗電量。只要偵測到鍵盤、滑鼠或
其他輸入裝置的輸入動作,顯示器就會自
動「喚醒」。下表顯示此項自動省電功能
的耗電量和訊號:
電源管理定義
VESA 模式
視訊
水平
同步
垂直
同步
使用電源
LED 色彩
使用中
開啟
有
有
27.5W(一般)
66.6W(最大)
白色
睡眠
(待命)
關閉
沒有
沒有
0.3W(一般)
白色
(閃爍)
關閉
關閉
-
-
0W(一般)
關閉
下列為測量本顯示器耗電量時採用的設定。
•
原始解析度:1920 x 1080
•
對比度:50%
•
亮度:100%
•
色溫:6500k(使用全白模式)
註
本項資料如有變動,恕不另行通知。
19
8. 法規資訊
environmental management system (EMAS
or ISO 14001)
8. 法規資訊
• Very low energy consumption both in
onand standby mode minimize climate
impact
TCO Certified Edge
Congratulations,
Your display is designed for both
you and the planet!
• Restrictions on chlorinated and brominated
flame retardants, plasticizers, plastics and
heavy metals such as cadmium, mercury
and lead (RoHS compliance)
The display you have just purchased carries the
TCO Certified Edge label. This ensures that
your display is designed, manufactured and
tested according to some of the strictest quality
and environmental requirements in the world.
This makes for a high performance product,
designed with the user in focus that also
minimizes the impact on the climate and our
natural environment.
• Both product and product packaging is
prepared for recycling
• The brand owner offers take-back options
The requirements can be downloaded from our
web site. The requirements included in this label
have been developed by TCO Development in
co-operation with scientists, experts, users as
well as manufacturers all over the world. Since
the end of the 1980s TCO has been involved
in influencing the development of IT equipment
in a more user-friendly direction. Our labeling
system started with displays in 1992 and is now
requested by users and ITmanufacturers all over
the world. About 50% of all displays worldwide
are TCO certified.
This display is awarded the TCO Certified
cutting edge mark to signify it incorporates
a new cutting edge innovation that delivers
distinct benefits for the user and reduced impact
on the environment. TCO Certified is a third
party verified program, where every product
model is tested by an accredited impartial test
laboratory. TCO Certified represents one of the
toughest certifications for displays worldwide.
For more information, please visit:
www.tcodevelopment.com
Some of the Usability features of the TCO
Certified for displays:
User define mode is used for TCO Certified
compliance.
• Good visual ergonomics and image quality
is tested to ensure top performance and
reduce sight and strain problems. Important
parameters are luminance, contrast,
resolution, black level, gamma curve, color
and luminance uniformity, color rendition
and image stability
• Product have been tested according to
rigorous safety standards at an impartial
laboratory
• Electric and magnetic fields emissions as
low as normal household background levels
• Low acoustic noise emissions
Some of the Environmental features of the
TCO Certified for displays:
• The brand owner demonstrates corporate
social responsibility and has a certified
20
8. 法規資訊
Lead-free Product
CE Declaration of Conformity
Lead free display promotes environmentally
sound recovery and disposal of waste from
electrical and electronic equipment. Toxic
substances like Lead has been eliminated
and compliance with European community’s
stringent RoHs directive mandating restrictions
on hazardous substances in electrical and
electronic equipment have been adhered to
in order to make Philips monitors safe to use
throughout its life cycle.
This product is in conformity with the following
standards
• EN60950-1:2006+A11:2009+A1:
2010+A12:2011+A2:2013(Safety
requirement of Information Technology
Equipment).
• EN55022:2010(Radio Disturbance
requirement of Information Technology
Equipment).
• EN55024:2010 (Immunity requirement of
Information Technology Equipment).
EPEAT
(www.epeat.net)
• EN61000-3-2:2006+A1:2009+A2:2009
(Limits for Harmonic Current Emission).
The EPEAT (Electronic
Product Environmental
Assessment Tool) program
evaluates computer
desktops, laptops, and monitors based on 51
environmental criteria developed through
an extensive stakeholder consensus process
supported by US EPA.
• EN61000-3-3:2008 (Limitation of Voltage
Fluctuation and Flicker) following provisions
of directives applicable.
• EN50581:2012 (Technical documentation
for the assessment of electrical and
electronic products with respect to the
restriction of hazardous substances).
• EN50564:2011 (Electrical and electronic
household and office equipment —
Measurement of low power consumption).
EPEAT system helps purchasers in the public
and private sectors evaluate, compare and
select desktop computers, notebooks and
monitors based on their environmental
attributes. EPEAT also provides a clear and
consistent set of performance criteria for the
design of products, and provides an opportunity
for manufacturers to secure market recognition
for efforts to reduce the environmental impact
of its products.
• 2006/95/EC (Low Voltage Directive).
• 2004/108/EC (EMC Directive).
• 2009/125/EC (ErP Directive, EC No.
1275/2008 Implementing Directive
for Standby and Off mode power
consumption)
• 2011/65/EU (RoHS Directive) and is
produced by a manufacturing organization
on ISO9000 level.
Benefits of EPEAT
Reduce use of primary materials
Reduce use of toxic materials
• ISO9241-307:2008 (Ergonomic
requirement, Analysis and compliance test
methods for electronic visual displays).
Avoid the disposal of hazardous waste EPEAT’S
requirement that all registered products meet
ENERGY STAR’s energy efficiency specifications,
means that these products will consume less
energy throughout their life.
• GS EK1-2000:2011 (GS mark requirement).
• prEN50279:1998 (Low Frequency Electric
and Magnetic fields for Visual Display).
• MPR-II (MPR:1990:8/1990:10 Low
Frequency Electric and Magnetic fields).
• TCO CERTIFIED (Requirement for
Environment Labeling of Ergonomics,
21
8. 法規資訊
Energy, Ecology and Emission, TCO: Swedish
Confederation of Professional Employees)
for TCO versions.
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user's authority
to operate the equipment.
Energy Star Declaration
Use only RF shielded cable that was supplied
with the monitor when connecting this monitor
to a computer device.
(www.energystar.gov)
®
As an ENERGY STAR Partner, we
have determined that this product
meets the ENERGY STAR®
guidelines for energy efficiency.
To prevent damage which may result in fire or
shock hazard, do not expose this appliance to
rain or excessive moisture.
Note
We recommend you switch off the monitor
when it is not in use for a long time.
THIS CLASS B DIGITAL APPARATUS MEETS
ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT
REGULATIONS.
Federal Communications Commission (FCC)
Notice (U.S. Only)
FCC Declaration of Conformity
This equipment has been tested and found
to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide
reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can
radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference
to radio communications.
Declaration of Conformity for Products Marked
with FCC Logo,
United States Only
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.
However, there is no guarantee that
interference will not occur in a particular
installation. If this equipment does cause
harmful interference to radio or television
reception, which can be determined by
turning the equipment off and on, the
user is encouraged to try to correct
the interference by one or more of the
following measures:
Commission Federale de la Communication
(FCC Declaration)
Cet équipement a été testé et déclaré
conforme auxlimites des appareils
numériques de class B,aux termes de
l'article 15 Des règles de la FCC. Ces
limites sont conçues de façon à fourir
une protection raisonnable contre les
interférences nuisibles dans le cadre d'une
installation résidentielle.
• Reorient or relocate the receiving antenna.
• Increase the separation between the
equipment and receiver.
• Connect the equipment into an outlet on
a circuit different from that to which the
receiver is connected.
CET appareil produit, utilise et peut émettre
des hyperfréquences qui, si l'appareil n'est
pas installé et utilisé selon les consignes
données, peuvent causer des interférences
• Consult the dealer or an experienced
radio/TV technician for help.
22
8. 法規資訊
EN 55022 Compliance (Czech Republic Only)
nuisibles aux communications radio.
Cependant, rien ne peut garantir l'absence
d'interférences dans le cadre d'une
installation particulière. Si cet appareil est
la cause d'interférences nuisibles pour
la réception des signaux de radio ou de
télévision, ce qui peut être décelé en
fermant l'équipement, puis en le remettant
en fonction, l'utilisateur pourrait essayer de
corriger la situation en prenant les mesures
suivantes:
Polish Center for Testing and Certification
Notice
The equipment should draw power from a
socket with an attached protection circuit (a
three-prong socket). All equipment that works
together (computer, monitor, printer, and so on)
should have the same power supply source.
• Réorienter ou déplacer l’antenne de
réception.
• Augmenter la distance entre l’équipement
et le récepteur.
The phasing conductor of the room's electrical
installation should have a reserve short-circuit
protection device in the form of a fuse with a
nominal value no larger than 16 amperes (A).
• Brancher l’équipement sur un autre circuit
que celui utilisé par le récepteur.
• Demander l’aide du marchand ou d’un
technicien chevronné en radio/télévision.
To completely switch off the equipment, the
power supply cable must be removed from the
power supply socket, which should be located
near the equipment and easily accessible.
Toutes modifications n'ayant pas reçu
l'approbation des services compétents
en matière de conformité est susceptible
d'interdire à l'utilisateur l'usage du présent
équipement.
A protection mark "B" confirms that the
equipment is in compliance with the protection
usage requirements of standards PN-93/T-42107
and PN-89/E-06251.
N'utiliser que des câbles RF armés pour
les connections avec des ordinateurs ou
périphériques.
CET APPAREIL NUMERIQUE DE LA CLASSE
B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR
DU CANADA.
23
8. 法規資訊
North Europe (Nordic Countries) Information
Ergonomie Hinweis (nur Deutschland)
Placering/Ventilation
VARNING:
FÖRSÄKRA DIG OM ATT HUVUDBRYTARE
OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.
Der von uns gelieferte Farbmonitor entspricht
den in der "Verordnung über den Schutz vor
Schäden durch Röntgenstrahlen" festgelegten
Vorschriften.
Auf der Rückwand des Gerätes befindet sich
ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften
über die Bauart von Störstrahlern nach Anlage
III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind.
Placering/Ventilation
ADVARSEL:
S Ø R G V E D P L AC E R I N G E N F O R , AT
NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.
Damit Ihr Monitor immer den in der Zulassung
geforderten Werten entspricht, ist darauf zu
achten, daß
Paikka/Ilmankierto
VAROITUS:
SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO
VO I DA A N TA RV I T TA E S S A H E L P O S T I
IRROTTAA PISTORASIASTA.
1. Reparaturen nur durch Fachpersonal
durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. b
ei Ersatz der Bildröhre nur eine
bauartgleiche eingebaut wird.
Plassering/Ventilasjon
ADVARSEL:
NÅR DETTE UTSTYRET PLASSERES, MÅ
DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.
Aus ergonomischen Gründen wird empfohlen,
die Gr undfarben Blau und Rot nicht auf
dunklem Untergrund zu verwenden (schlechte
Lesbarkeit und erhöhte Augenbelastung bei zu
geringem Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel
nach DIN 45 635 beträgt 70dB (A) oder
weniger.
ACHTUNG: BEIM AUFSTELLEN
DIESES GERÄTES DARAUF
ACHTEN, DAß NETZSTECKER UND
NETZKABELANSCHLUß LEICHT
ZUGÄNGLICH SIND.
24
8. 法規資訊
China RoHS
waste equipment at the time of disposal will
help to conserve natural resources and ensure
that it is recycled in a manner that protects
human health and the environment. For more
information about where you can drop off your
waste equipment for recycling in India please
visit the below web link.
The People's Republic of China released a
regulation called "Management Methods for
Controlling Pollution by Electronic Information
Products" or commonly referred to as China
RoHS. All products produced and sold for China
market have to meet China RoHS request.
http://www.india.philips.com/about/sustainability/
recycling/index.page
中国大陆 RoHS
根据中国大陆《电子电气产品有害物质限制使用标识要求》(也称为中国大陆
RoHS),以下部分列出了本产品中可能包含的有害物质的名称和含量。
有害物质
部件名称
外壳
液晶显示屏
电路板组件 *
电源适配器
电源线 / 连接线
铅
汞
镉
(Pb)(Hg)(Cd)
○
×
×
×
×
○
○
○
○
○
○
○
○
○
○
六价铬
多溴联苯
(Cr(VI))
(PBB)
多溴二苯醚
(PBDE)
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
环保使用期限
电子电气产品有害物质限制使用标识要求
说明:该电子电气产品含有某些有害物
质,在环保使用期限内可以放心使用,超
过环保使用期限之后应该进入回收循环系
统。
本表格依据 SJ/T 11364 的规定编制。
* :电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、
连接器等。
○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限
量要求以下。
×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规
定的限量要求。
备注:以上“×”的部件中,部分含有有害物质超过是由于目前行业技术水平所
限,暂时无法实现替代或减量化。
Restriction on Hazardous Substances
statement (India)
This product complies with the “India E-waste
Rule 2011” and prohibits use of lead, mercury,
hexavalent chromium, polybrominated
biphenyls or polybrominated diphenyl ethers
in concentrations exceeding 0.1 weight % and
0.01 weight % for cadmium, except for the
exemptions set in Schedule 2 of the Rule.
《废弃电器电子产品回收处理管理条例》
提示性说明
E-Waste Declaration for India
为了更好地关爱及保护地球,当用户不再
需要此产品或产品寿命终止时,请遵守国
家废弃电器电子产品回收处理相关法律法
规,将其交给当地具有国家认可的回收处
理资质的厂商进行回收处理。
This symbol on the product or on its packaging
indicates that this product must not be
disposed of with your other household waste.
Instead it is your responsibility to dispose of
your waste equipment by handing it over to
a designated collection point for the recycling
of waste electrical and electronic equipment .
The separate collection and recycling of your
25
8. 法規資訊
Information for U.K. only
How to connect a plug
WARNING - THIS APPLIANCE MUST BE
EARTHED.
The wires in the mains lead are coloured in
accordance with the following code:
Important:
BLUE -“NEUTRAL”(“N”)
This apparatus is supplied with an approved
moulded 13A plug. To change a fuse in this type
of plug proceed as follows:
BROWN -“LIVE”(“L”)
GREEN&YELLOW -“EARTH”(“E”)
1. The GREEN&YELLOW wire must be
connected to the terminal in the plug
which is marked with the letter "E" or by
the Earth symbol or coloured GREEN or
GREEN&YELLOW.
1. Remove fuse cover and fuse.
2. Fit new fuse which should be a BS 1362
5A,A.S.T.A. or BSI approved type.
3. Retit the fuse cover.
If the fitted plug is not suitable for your socket
outlets, it should be cut off and an appropriate
3-pin plug fitted in its place.
2. The BLUE wire must be connected to the
terminal which is marked with the letter
"N" or coloured BLACK.
3. The BROWN wire must be connected
to the terminal which is marked with the
letter "L" or coloured RED.
Before replacing the plug cover, make certain
that the cord grip is clamped over the sheath of
the lead - not simply over the three wires.
If the mains plug contains a fuse, this should
have a value of 5A. If a plug without a fuse is
used, the fuse at the distribution board should
not be greater than 5A.
NOTE: The severed plug must be destroyed
to avoid a possible shock hazard
should it be inserted into a 13A socket
elsewhere.
(B)
(A)
-
26
9. 客戶服務與保固
像素瑕疵種類
9. 客戶服務與保固
像素和次像素瑕疵會在螢幕上以不同形式
出現。像素瑕疵分為兩種,而每一類又細
分為多種次像素瑕疵。
9.1 飛利浦平面顯示器像素瑕疵規
定
亮點瑕疵
飛利浦致力於提供最優質的產品。 本公司
運用同業中最先進的製造程序,實行嚴格的
品質管理。 不過,有時平面螢幕顯示器的
TFT 顯示器面板也會出現像素或次像素瑕疵
的情形,此為無法完全避免的現象。 儘管
沒有任何廠商能保證所有的螢幕皆無像素
瑕疵,但是飛利浦保證任何顯示器,若出
現超過不可接受的瑕疵量,必將根據保固
範圍提供維修或替換服務。 此須知將說明
不同種類的像素瑕疵,以及規定每一種類
可接受的瑕疵水準。 為符合獲得維修或替
換保固服務的條件,TFT 顯示器面板上的像
素瑕疵量必須超過這些可接受水準。 例如:
顯示器的次像素瑕疵率不得超過 0.0004%。
此外,由於特定像素瑕疵種類或組合比其
他更引人注意,飛利浦將對此種瑕疵訂定
更高的品質標準。 本規定全球適用。
亮點瑕疵就是始終亮著或「開啟」的像素
或次像素。也就是說,亮點是顯示器顯示
暗色圖形時,會突顯出來的次像素。 以下
是亮點瑕疵的幾種類型。
一個亮起的紅綠藍次像素。
subpixel
次像素
二個亮起的相鄰次像素:
- 紅+藍=紫
- 紅+綠=黃
- 綠 + 藍 = 氰(淺藍)
pixel
像素
像素和次像素
一個像素(或稱圖像元素)由三個屬於紅
綠藍主顏色的次像素組成。許多像素在一
起形成一個圖像。 像素中的所有次像素全
部亮起時,三個有色次像素會合成為單一
白色像素。全部變暗時,三個有色次像素
則會合成為單一黑色像素。其他類的明暗
次像素組合則會合成為其他顏色的單個像
素。
三個亮起的相鄰次像素(一個白色像素)。
註
紅色或藍色亮點必須比周圍亮 50% 以上,
而綠色亮點則比周圍亮 30%。
27
9. 客戶服務與保固
黑點瑕疵
緊湊像素瑕疵
黑點瑕疵就是始終暗著或「關閉」的像素
或次像素。 也就是說,暗點是顯示器顯示
亮色圖形時,會突顯出來的次像素。 以下
是黑點瑕疵的幾種類型。
由於彼此相鄰的同類像素和次像素瑕疵更
引人注意,飛利浦同樣制訂了緊湊像素瑕
疵的容許規格。
像素瑕疵容許規格
飛利浦平面顯示器的 TFT 顯示器面板必須
有超過下表所列容許規格的像素和次像素,
才符合保固期間的像素瑕疵維修或替換條
件。
亮點瑕疵
1 個亮起的次像素
2 個亮起的鄰接次像素
3 個亮起的鄰接次像素(1 個白色像素)
兩個亮點瑕疵之間的距離 *
所有類型的亮點瑕疵總數
可接受的程度
3
1
0
>15 公釐
3
黑點瑕疵
1 個變暗的次像素
2 個變暗的鄰接次像素
3 個變暗的鄰接次像素
兩個黑點瑕疵之間的距離 *
所有類型的黑點瑕疵總數
可接受的程度
5 或以下
2 或以下
0
>15 公釐
5 或以下
瑕疵點總數
所有類型的亮點或黑點瑕疵總數
可接受的程度
5 或以下
註
1. 1 或 2 個鄰近次像素瑕疵 = 1 點瑕疵
2. 本顯示器符合 ISO9241-307 規範。(ISO9241-307: 符合電子顯示器的人體工學規定,通
過分析及符合性測試方法)
3. ISO9241-307 為知名 ISO13406 標準的後繼標準,是由國際標準組織 (ISO) 於以下日期所制
定: 2008-11-13.
28
9. 客戶服務與保固
9.2 客戶服務與保固
如需保固範圍資訊及當地的其他支援需求,請造訪 www.philips.com/support 瞭解詳細資訊。
您亦可撥打下列電話號碼,與當地的 Philips 客服中心聯絡。
西歐地區聯絡資訊:
國家
CSP
熱線電話
價格
服務時間
Austria
RTS
+43 0810 000206
€ 0.07
Mon to Fri : 9am - 6pm
Belgium
Ecare
+32 078 250851
€ 0.06
Mon to Fri : 9am - 6pm
Cyprus
Alman
800 92 256
Free of charge
Mon to Fri : 9am - 6pm
Denmark
Infocare
+45 3525 8761
Local call tariff
Mon to Fri : 9am - 6pm
Finland
Infocare
+358 09 2290 1908
Local call tariff
Mon to Fri : 9am - 6pm
France
Mainteq
+33 082161 1658
€ 0.09
Mon to Fri : 9am - 6pm
Germany
RTS
+49 01803 386 853
€ 0.09
Mon to Fri : 9am - 6pm
Greece
Alman
+30 00800 3122 1223 Free of charge
Mon to Fri : 9am - 6pm
Ireland
Celestica
+353 01 601 1161
Local call tariff
Mon to Fri : 8am - 5pm
Italy
Anovo Italy
+39 840 320 041
€ 0.08
Mon to Fri : 9am - 6pm
Luxembourg
Ecare
+352 26 84 30 00
Local call tariff
Mon to Fri : 9am - 6pm
Netherlands
Ecare
+31 0900 0400 063
€ 0.10
Mon to Fri : 9am - 6pm
Norway
Infocare
+47 2270 8250
Local call tariff
Mon to Fri : 9am - 6pm
Poland
MSI
+48 0223491505
Local call tariff
Mon to Fri : 9am - 6pm
Portugal
Mainteq
800 780 902
Free of charge
Mon to Fri : 8am - 5pm
Spain
Mainteq
+34 902 888 785
€ 0.10
Mon to Fri : 9am - 6pm
Sweden
Infocare
+46 08 632 0016
Local call tariff
Mon to Fri : 9am - 6pm
Switzerland
ANOVO CH +41 02 2310 2116
Local call tariff
Mon to Fri : 9am - 6pm
Local call tariff
Mon to Fri : 8am - 5pm
United Kingdom Celestica
+44 0207 949 0069
中國聯絡資訊:
國家
客服中心
客服專線:
China
PCCW Limited
4008 800 008
北美洲聯絡資訊:
國家
客服中心
客服專線:
U.S.A.
EPI-e-center
(877) 835-1838
Canada
EPI-e-center
(800) 479-6696
29
9. 客戶服務與保固
中歐及東歐地區的聯絡資訊:
國家
客服中心
CSP
客服專線
Belarus
NA
IBA
+375 17 217 3386
+375 17 217 3389
Bulgaria
NA
LAN Service
+359 2 960 2360
Croatia
NA
MR Service Ltd
+385 (01) 640 1111
Czech Rep.
NA
Asupport
420 272 188 300
Estonia
NA
FUJITSU
+372 6519900(General)
+372 6519972(workshop)
Georgia
NA
Esabi
+995 322 91 34 71
Hungary
NA
Profi Service
+36 1 814 8080(General)
+36 1814 8565(For AOC&Philips
only)
Kazakhstan
NA
Classic Service I.I.c.
+7 727 3097515
Latvia
NA
ServiceNet LV
+371 67460399
+371 27260399
Lithuania
NA
UAB Servicenet
+370 37 400160(general)
+370 7400088 (for Philips)
Macedonia
NA
AMC
+389 2 3125097
Moldova
NA
Comel
+37322224035
Romania
NA
Skin
+40 21 2101969
Russia
NA
CPS
+7 (495) 645 6746
Serbia&Montenegro
NA
Kim Tec d.o.o.
+381 11 20 70 684
Slovakia
NA
Datalan Service
+421 2 49207155
Slovenia
NA
PC H.and
+386 1 530 08 24
the republic of Belarus NA
ServiceBy
+ 375 17 284 0203
Turkey
NA
Tecpro
+90 212 444 4 832
Ukraine
NA
Topaz
+38044 525 64 95
Ukraine
NA
Comel
+380 5627444225
拉丁美洲地區聯絡資訊:
國家
Brazil
Argentina
客服中心
客服專線:
0800-7254101
Vermont
0800 3330 856
30
9. 客戶服務與保固
亞太、中東暨非洲地區聯絡資訊:
ASP
國家
Australia
AGOS NETWORK PTY LTD
客服專線
服務時間
1300 360 386
Mon.~Fri. 9:00am-5:30pm
New Zealand Visual Group Ltd.
0800 657447
Mon.~Fri. 8:30am-5:30pm
Hong Kong
Macau
Company: Smart Pixels
Technology Ltd.
Hong Kong:
Tel: +852 2619 9639
Macau:Tel: (853)-0800-987
Mon.~Fri. 9:00am-6:00pm
Sat. 9:00am-1:00pm
India
REDINGTON INDIA LTD
Tel: 1 800 425 6396
SMS: PHILIPS to 56677
Mon.~Fri. 9:00am-5:30pm
Indonesia
PT. CORMIC SERVISINDO
PERKASA
+62-21-4080-9086 (Customer
Mon.~Thu. 08:30-12:00;
Hotline)
13:00-17:30
+62-8888-01-9086 (Customer
Fri. 08:30-11:30; 13:00-17:30
Hotline)
Korea
Alphascan Displays, Inc
1661-5003
Mon.~Fri. 9:00am-5:30pm
Sat. 9:00am-1:00pm
Malaysia
R-Logic Sdn Bhd
+603 5102 3336
Mon.~Fri. 8:15am-5:00pm
Sat. 8:30am-12:30am
Pakistan
TVONICS Pakistan
+92-213-6030100
Sun.~Thu. 10:00am-6:00pm
Singapore
Philips Electronics Singapore
Pte Ltd (Philips Consumer Care (65) 6882 3966
Center)
Mon.~Fri. 9:00am-6:00pm
Sat. 9:00am-1:00pm
Taiwan
FETEC.CO
0800-231-099
Mon.~Fri. 09:00 - 18:00
Thailand
Axis Computer System Co.,
Ltd.
(662) 934-5498
Mon.~Fri. 8:30am~05:30pm
South Africa
Computer Repair Technologies
011 262 3586
Mon.~Fri. 8:00am~05:00pm
Israel
Eastronics LTD
1-800-567000
Sun.~Thu. 08:00-18:00
Vietnam
FPT Service Informatic
Company Ltd. - Ho Chi Minh
City Branch
+84 8 38248007 Ho Chi Minh
City
Mon.~Fri. 8:00-12:00, 13:30+84 5113.562666 Danang City
17:30,Sat. 8:00-12:00
+84 5113.562666 Can tho
Province
Philippines
EA Global Supply Chain
Solutions ,Inc.
(02) 655-7777; 6359456
Mon.~Fri. 8:30am~5:30pm
Armenia
Azerbaijan
Georgia
Kyrgyzstan
Tajikistan
Firebird service centre
+97 14 8837911
Sun.~Thu. 09:00 - 18:00
Uzbekistan
Soniko Plus Private Enterprise
Ltd
+99871 2784650
Mon.~Fri. 09:00 - 18:00
Turkmenistan
Technostar Service Centre
+(99312) 460733, 460957
Mon.~Fri. 09:00 - 18:00
Japan
フィリップスモニター
・サポ ートセンター
0120-060-530
Mon.~Fri. 10:00 - 17:00
31
10. 疑難排解與常見問答集
10. 疑難排解與常見問答集
註
「Auto(自動)」功能不適用於「DVI-Digital
(DVI 數位)」模式(無必要)。
10.1 疑難排解
明顯冒煙或出現火花
本頁資訊適用於解決使用者可自行修正的
問題。嘗試下列所有解決方法後,如問題
仍持續發生,請與飛利浦客戶服務代表聯
絡。
•
請勿執行任何疑難排解步驟
•
立即停止顯示器主電源的供電,以策
安全。
•
請立即聯絡飛利浦客戶服務代表。
一般常見問題
影像問題
沒有畫面(電源 LED 未亮起)
影像沒有置中
•
請確認已將電源線插入電源插座及顯示
器背面。
•
請使用螢幕顯示選單主控制項中的
「Auto(自動)」調整影像位置。
•
首先,請確認顯示器正面的電源按鈕位
置為關閉,再將按鈕按至開啟位置。
•
請使用螢幕顯示選單主控制項中
「Setup(設定)」的「Phase/Clock(相
位 時脈)調整影像位置。此功能僅適
用於 VGA 模式。
沒有畫面(電源 LED 呈現白色)
•
請確認已開啟電腦電源。
•
請確認已將訊號線正確連接至電腦。
•
請確認顯示器纜線連接端的針腳沒有彎
折現象。若發生此現象,請修復或更換
纜線。
•
節能功能可能已啟動
螢幕上的影像會振動
•
請檢查訊號線是否已確實插入顯示卡或
電腦。
出現閃爍的垂直條紋
螢幕顯示
Attention
•
請使用螢幕顯示選單主控制項中的
「Auto(自動)」調整影像。
•
請使用螢幕顯示選單主控制項中
「Setup(設定)」的「Phase/Clock (
相位 時脈)」消除垂直條紋。此功能
僅適用於 VGA 模式。
Check cable connection
•
請確認已將顯示器纜線正連接至電腦。
(另請參閱《快速安裝指南》)。
•
請檢查顯示器纜線的針腳是否發生彎折
現象。
•
請確認已開啟電腦電源。
出現閃爍的水平條紋
「AUTO(自動)」按鈕無作用
•
自動功能僅適用於 VGA 類比模式。如
您對結果不滿意,可透過螢幕顯示選單
手動調整。
•
32
請使用螢幕顯示選單主控制項中的
「Auto(自動)」調整影像。
10. 疑難排解與常見問答集
•
請使用螢幕顯示選單主控制項中
「Setup(設定)」的「Phase/Clock(相
位 時脈)」消除垂直條紋。此功能僅
適用於 VGA 模式。
「開啟電源」光線太強,令人十分困擾
•
您可以在螢幕顯示選單主控制項的電源
LED 設定中調整開啟電源光線。
如需進一步協助,請參閱消費者資訊中心
清單,並與飛利浦客戶服務代表聯絡。
影像模糊不清或太暗
•
請在螢幕顯示選單調整對比度及亮度。
10.2 一般常見問答集
關閉電源後會出現「殘影」、「灼影」或「鬼
影」
•
問題 1: 安裝顯示器時,如果螢幕顯示
「Cannot display this video mode(無
法顯示此視訊模式)」,該怎麼
辦?
長時間連續顯示靜止或靜態影像會導致
螢幕產生「灼影」現象,此現象亦稱為
「殘影」或「鬼影」。「灼影」、「殘
影」或「鬼影」是 LCD 面板技術中的
普遍現象。在大多數情況下,電源關閉
一段時間後,「灼影」、「殘影」或
「鬼影」就會逐漸消失。
•
不使用顯示器時,請務必啟動動態螢幕
保護程式。
•
如果 LCD 顯示器會顯示靜止的靜態內
容,則請務必啟動會定期更新畫面的應
用程式。
•
若無法啟動螢幕保護程式或定期執行螢
幕重新整理程式,將導致嚴重的「灼
影」、「殘影」或「鬼影」現象,且不
會消失更無法修復。上述的損壞不包含
在保固範圍內。
答:
影像扭曲變形; 文字模糊不清或無法辨識
•
請將電腦的顯示解析度設為顯示器建議
螢幕原始解析度所使用的模式。
本顯示器的建議解析度:
1920 x 1080 @ 60 Hz。
•
拔下所有纜線,再將電腦接到您先前使
用的顯示器上。
•
在 Windows開始功能表中選取設定 控
制台。選取控制台視窗中的顯示圖示。
選取顯示控制台中的設定值標籤。在設
定值標籤下的桌面區域方塊中,將滑桿
移到 1920 x 1080 像素。
•
開啟「進階內容」並將更新頻率設為
60 Hz,再按一下確定。
•
重新啟動電腦並重複步驟 2 和 3,確認
已將電腦設為 1920 x 1080 @ 60 Hz。
•
將電腦關機、拔除與舊顯示器之間的連
線,然後重新接上 Philips LCD 顯示器。
•
依序開啟顯示器和電腦的電源。
螢幕出現綠色、紅色、藍色、黑色及白色
的圓點
問題 2: 何為 LCD 顯示器的建議更新頻
率?
•
答:
殘留圖點是現代液晶技術的正常特性,
如需瞭解詳細資訊,請參閱像素規定。
LCD 顯示器的建議更新頻率是
60 Hz。若螢幕出現任何干擾情形,
您最高可將更新頻率設為 75 Hz,
看看能否消除干擾情形。
問題 3: 使用手冊中的 .inf 和 .icm 檔案是
什麼? 如何安裝驅動程式(.inf 和
.icm)?
33
10. 疑難排解與常見問答集
答:
2. sRGB:這是一種標準設定,可確保
在不同裝置(如數位相機、顯示器、
印表機、掃描器等)之間正確交換
色彩資訊。
這些是顯示器使用的驅動程式檔
案。請按照使用手冊中的說明安裝
驅動程式。當您初次安裝顯示器
時,您的電腦可能會要求您安裝顯
示器驅動程式(.inf 和 .icm 檔案)
或插入驅動程式磁片。
3.
問題 4: 如何調整解析度?
答:
可用的解析度同時取決於您的顯示
卡驅動程式及顯示器。您可以在
Windows® 控制台下的顯示內容中
選取需要的解析度。
註
測量物體受熱時散發的光線色彩。此量測
值以絕對刻度(克氏溫度)表示。2004K 等
較低的克氏溫度是紅色;9300K 等較高溫度
則是藍色。6504K 的中間溫度則是白色。
問題 5: 透過 OSD 調整顯示器,卻造成設
定值一團混亂,該怎麼辦?
答:
問題 9: 我可以將 LCD 顯示器連接到任何
PC、工作站或 Mac 嗎?
只要按確定按鈕,再選取重設恢復
所有原廠設定即可。
答:
問題 6: LCD 螢幕經得起刮傷嗎?
答:
一般來說,建議您不要讓面板表面
受到強力撞擊,同時要避免尖銳物
品或鈍器刮傷面板表面。拿起顯示
器時,請勿用力壓迫面板表面,
否則可能會影響您的保固權益。
答:
進行一般清潔時,使用乾淨的軟布
即可。若要進一步清潔,請使用異
丙醇。請勿使用其他溶劑,例如乙
醇、丙酮、己烷等。
答:
可以,只要依照下列程序,就可
透過 OSD 的控制項目變更色彩設
定。
•
按確定顯示螢幕顯示選單。
•
按「向下箭頭」選取「Color(色彩)」
選項,再按確定進入色彩設定,一共有
下列三種設定。
1. Color Temperature(色溫):共有七
種設定值,包括:預設值、5000K、
6500K、7500K、8200K、9300K 和
11500K。將範圍設定為 5000K 時,
面板會顯示帶「暖色的紅白色調」;
而 11500K 色溫則會產生帶「冷色的
藍白色調」。
可以,顯示器相容於 Windows
8.1/8/7、Mac OSX 的隨插即用功
能。
問題 11: LCD 面板中的殘影、灼影或鬼影
是什麼?
問題 8: 我可以變更顯示器的色彩設定嗎?
答:
可以。所有 Philips LCD 顯示器皆
完全相容於標準 PC、Mac 及工作
站。若要將顯示器連接到 Mac 系
統,您可能需要使用纜線轉接器。
如需詳細資訊,建議您與飛利浦業
務代表聯絡。
問題 10: Philips LCD 顯示器是否支援隨插
即用功能?
問題 7: 如何清潔 LCD 表面?
答:
User Define(使用者自訂):使用
者可調整紅、綠、藍三種顏色,自
行選擇其偏好的色彩設定。
34
長時間連續顯示靜止或靜態影像
會導致螢幕產生「灼影」現象,
此現象亦稱為「殘影」或「鬼
影」。「灼影」、「殘影」或「鬼
影」是 LCD 面板技術中的普遍
現象。在大部分的情況下,「灼
影」、「殘影」或「鬼影」會在
關閉電源後,隨著時間逐漸消失。
不使用顯示器時,請務必啟動動
態螢幕保護程式。
如果 LCD 顯示器會顯示靜止不變
的靜態內容,請務必啟動會定期
更新畫面的應用程式。
10. 疑難排解與常見問答集
警告
若無法啟動螢幕保護程式或定期執行螢幕
重新整理程式,將導致嚴重的「灼影」、「殘
影」或「鬼影」現象,且不會消失更無法
修復。上述的損壞不包含在保固範圍內。
問題 12: 為什麼我的顯示器不能顯示清晰
文字,而是顯示鋸齒狀字元?
答:
此 LCD 顯示器使用 1920 x 1080
@ 60 Hz 的原始解析度時,可達
到最佳效能。若要達到最佳顯示
器效能,請使用此解析度。
問題 13:如何解鎖
答:
鎖定快速鍵?
請按住
10 秒鐘,即可解
鎖 鎖住快速鍵。此動作將會讓
顯示器出現「注意」訊息,告知
解鎖 鎖定狀態,如以下圖解所
示。
Attention
Monitor control unlocked
Attention
Monitor control locked
35
© 2015 Koninklijke Philips N.V.(飛利浦電子公司)版權所有。 版
權所有。
Philips 和 Philips Shield Emblem 為 Koninklijke Philips N.V. 的註冊商
標,並已獲得 Koninklijke Philips N.V. 授權使用。
規格如有變動,恕不另行通知。
版本:M6241PEE1T
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
