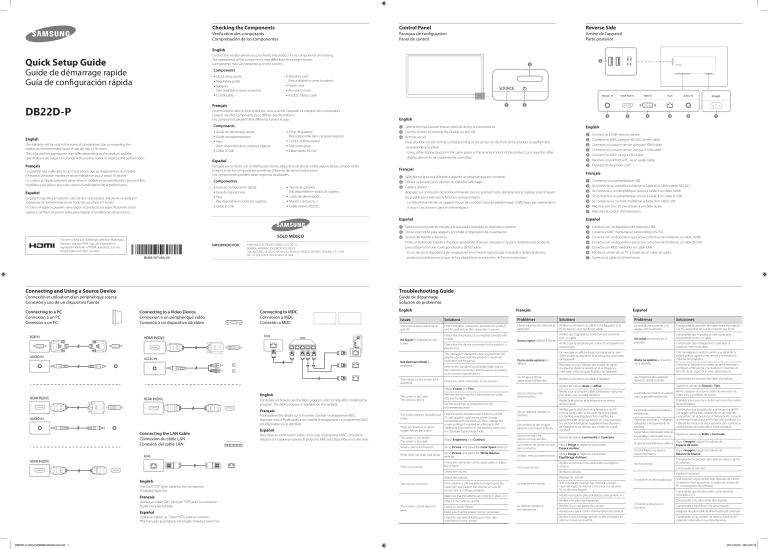

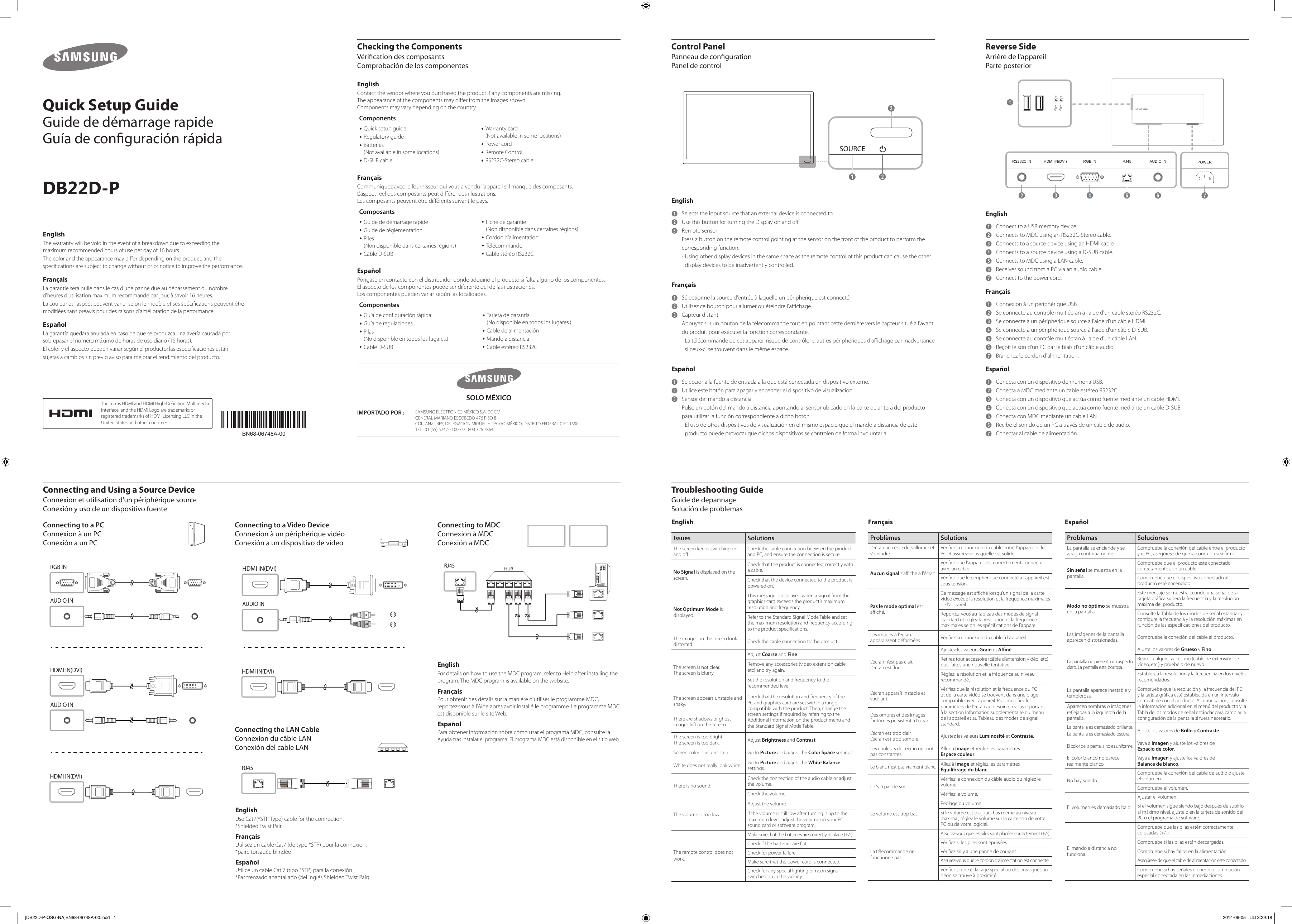

Samsung DB22D-P Quick Guide

Checking the Components
Control Panel
Reverse Side
Vérification des composants
Comprobación de los componentes
Panneau de configuration
Panel de control
Arrière de l'appareil
Parte posterior
English
Quick Setup Guide
Guide de démarrage rapide
Guía de configuración rápida
◆ Warranty card
(Not available in some locations)
◆ Power cord
◆ Remote Control
◆ RS232C-Stereo cable
SOURCE
Français
1
Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants.
L'aspect réel des composants peut différer des illustrations.
Les composants peuvent être différents suivant le pays.
Composants
English
The warranty will be void in the event of a breakdown due to exceeding the
maximum recommended hours of use per day of 16 hours.
The color and the appearance may differ depending on the product, and the
specifications are subject to change without prior notice to improve the performance.
Français
La garantie sera nulle dans le cas d'une panne due au dépassement du nombre
d'heures d'utilisation maximum recommandé par jour, à savoir 16 heures.
La couleur et l'aspect peuvent varier selon le modèle et ses spécifications peuvent être
modifiées sans préavis pour des raisons d'amélioration de la performance.
Español
La garantía quedará anulada en caso de que se produzca una avería causada por
sobrepasar el número máximo de horas de uso diario (16 horas).
El color y el aspecto pueden variar según el producto; las especificaciones están
sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.
◆ Guide de démarrage rapide
◆ Guide de réglementation
◆ Piles
(Non disponible dans certaines régions)
◆ Câble D-SUB
◆ Fiche de garantie
(Non disponible dans certaines régions)
◆ Cordon d'alimentation
◆ Télécommande
◆ Câble stéréo RS232C
Español
Póngase en contacto con el distribuidor donde adquirió el producto si falta alguno de los componentes.
El aspecto de los componentes puede ser diferente del de las ilustraciones.
Los componentes pueden variar según las localidades.
Componentes
◆ Guía de configuración rápida
◆ Guía de regulaciones
◆ Pilas
(No disponible en todos los lugares.)
◆ Cable D-SUB
◆ Tarjeta de garantía
(No disponible en todos los lugares.)
◆ Cable de alimentación
◆ Mando a distancia
◆ Cable estéreo RS232C
SOLO MÉXICO
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the
United States and other countries.
IMPORTADO POR :
BN68-06748A-00
SAMSUNG ELECTRONICS MÉXICO S.A. DE C.V.
GENERAL MARIANO ESCOBEDO 476 PISO 8
COL. ANZURES, DELEGACIÓN MIGUEL HIDALGO MÉXICO, DISTRITO FEDERAL C.P. 11590
TEL : 01 (55) 5747-5100 / 01 800 726 7864
AUDIO IN
RJ45
AUDIO IN
For details on how to use the MDC program, refer to Help after installing the
program. The MDC program is available on the website.
Français
Pour obtenir des détails sur la manière d'utiliser le programme MDC,
reportez-vous à l'Aide après avoir installé le programme. Le programme MDC
est disponible sur le site Web.
AUDIO IN
Connecting the LAN Cable
Connexion du câble LAN
Conexión del cable LAN
RJ45
Español
Para obtener información sobre cómo usar el programa MDC, consulte la
Ayuda tras instalar el programa. El programa MDC está disponible en el sitio web.
Español
Utilice un cable Cat 7 (tipo *STP) para la conexión.
*Par trenzado apantallado (del inglés Shielded Twist Pair)
[DB22D-P-QSG-NA]BN68-06748A-00.indd 1
5
6
7
Conecta con un dispositivo de memoria USB.
Conecta a MDC mediante un cable estéreo RS232C.
Conecta con un dispositivo que actúa como fuente mediante un cable HDMI.
Conecta con un dispositivo que actúa como fuente mediante un cable D-SUB.
Conecta con MDC mediante un cable LAN.
Recibe el sonido de un PC a través de un cable de audio.
Conectar al cable de alimentación.
Français
Español
Problèmes
Solutions
Problemas
Soluciones
The screen keeps switching on
and off.
Check the cable connection between the product
and PC, and ensure the connection is secure.
L’écran ne cesse de s’allumer et
s’éteindre.
Vérifiez la connexion du câble entre l’appareil et le
PC et assurez-vous qu’elle est solide.
La pantalla se enciende y se
apaga continuamente.
Compruebe la conexión del cable entre el producto
y el PC, asegúrese de que la conexión sea firme.
No Signal is displayed on the
screen.
The screen is not clear.
The screen is blurry.
Check that the product is connected correctly with
a cable.
Aucun signal s'affiche à l'écran.
Check that the device connected to the product is
powered on.
This message is displayed when a signal from the
graphics card exceeds the product’s maximum
resolution and frequency.
Refer to the Standard Signal Mode Table and set
the maximum resolution and frequency according
to the product specifications.
Check the cable connection to the product.
Pas le mode optimal est
affiché.
Les images à l’écran
apparaissent déformées.
Remove any accessories (video extension cable,
etc) and try again.
The screen appears unstable and
shaky.
There are shadows or ghost
images left on the screen.
Check that the resolution and frequency of the
PC and graphics card are set within a range
compatible with the product. Then, change the
screen settings if required by referring to the
Additional Information on the product menu and
the Standard Signal Mode Table.
Vérifiez que l’appareil est correctement connecté
avec un câble.
Vérifiez que le périphérique connecté à l’appareil est
sous tension.
Ce message est affiché lorsqu’un signal de la carte
vidéo excède la résolution et la fréquence maximales
de l’appareil.
Reportez-vous au Tableau des modes de signal
standard et réglez la résolution et la fréquence
maximales selon les spécifications de l’appareil.
Vérifiez la connexion du câble à l’appareil.
L’écran n’est pas clair.
L’écran est flou.
Retirez tout accessoire (câble d’extension vidéo, etc)
puis faites une nouvelle tentative.
Réglez la résolution et la fréquence au niveau
recommandé.
L’écran apparaît instable et
vacillant.
Des ombres et des images
fantômes persistent à l’écran.
Vérifiez que la résolution et la fréquence du PC
et de la carte vidéo se trouvent dans une plage
compatible avec l’appareil. Puis modifiez les
paramètres de l’écran au besoin en vous reportant
à la section Information supplémentaire du menu
de l’appareil et au Tableau des modes de signal
standard.
Adjust Brightness and Contrast.
L’écran est trop clair.
L’écran est trop sombre.
Ajustez les valeurs Luminosité et Contraste.
Screen color is inconsistent.
Go to Picture and adjust the Color Space settings.
Les couleurs de l’écran ne sont
pas constantes.
Allez à Image et réglez les paramètres
Espace couleur.
White does not really look white.
Go to Picture and adjust the White Balance
settings.
Le blanc n’est pas vraiment blanc.
Allez à Image et réglez les paramètres
Équilibrage du blanc.
The screen is too bright.
The screen is too dark.
The volume is too low.
Check the connection of the audio cable or adjust
the volume.
Il n’y a pas de son.
Vérifiez le volume.
Adjust the volume.
Réglage du volume.
Le volume est trop bas.
Make sure that the power cord is connected.
Check for any special lighting or neon signs
switched on in the vicinity.
Si le volume est toujours bas même au niveau
maximal, réglez le volume sur la carte son de votre
PC ou de votre logiciel.
Vérifiez si les piles sont épuisées.
Check if the batteries are flat.
Check for power failure.
Modo no óptimo se muestra
en la pantalla.
Las imágenes de la pantalla
aparecen distorsionadas.
La télécommande ne
fonctionne pas.
Vérifiez s’il y a une panne de courant.
Compruebe que el producto esté conectado
correctamente con un cable.
Compruebe que el dispositivo conectado al
producto esté encendido.
Este mensaje se muestra cuando una señal de la
tarjeta gráfica supera la frecuencia y la resolución
máxima del producto.
Consulte la Tabla de los modos de señal estándar y
configure la frecuencia y la resolución máximas en
función de las especificaciones del producto.
Compruebe la conexión del cable al producto.
Ajuste los valores de Grueso y Fino.
Retire cualquier accesorio (cable de extensión de
La pantalla no presenta un aspecto
vídeo, etc.) y pruébelo de nuevo.
claro. La pantalla está borrosa.
Establezca la resolución y la frecuencia en los niveles
recomendados.
La pantalla aparece inestable y
temblorosa.
Aparecen sombras o imágenes
reflejadas a la izquierda de la
pantalla.
Compruebe que la resolución y la frecuencia del PC
y la tarjeta gráfica esté establecida en un intervalo
compatible con el producto. A continuación, consulte
la información adicional en el menú del producto y la
Tabla de los modos de señal estándar para cambiar la
configuración de la pantalla si fuera necesario.
La pantalla es demasiado brillante.
Ajuste los valores de Brillo y Contraste.
La pantalla es demasiado oscura.
El color de la pantalla no es uniforme.
Vaya a Imagen y ajuste los valores de
Espacio de color.
El color blanco no parece
realmente blanco.
Vaya a Imagen y ajuste los valores de
Balance de blanco.
No hay sonido.
Compruebe la conexión del cable de audio o ajuste
el volumen.
Compruebe el volumen.
Ajustar el volumen.
El volumen es demasiado bajo.
Si el volumen sigue siendo bajo después de subirlo
al máximo nivel, ajústelo en la tarjeta de sonido del
PC o el programa de software.
Compruebe que las pilas estén correctamente
colocadas (+/-).
Assurez-vous que les piles sont placées correctement (+/-).
Make sure that the batteries are correctly in place (+/-).
The remote control does not
work.
Vérifiez la connexion du câble audio ou réglez le
volume.
Check the volume.
If the volume is still low after turning it up to the
maximum level, adjust the volume on your PC
sound card or software program.
Sin señal se muestra en la
pantalla.
Ajustez les valeurs Grain et Affiné.
Set the resolution and frequency to the
recommended level.
Français
Utilisez un câble Cat7 (de type *STP) pour la connexion.
*paire torsadée blindée
4
Solutions
There is no sound.
Use Cat7(*STP Type) cable for the connection.
*Shielded Twist Pair
3
Issues
HDMI IN(DVI)
English
2
Connexion à un périphérique USB.
Se connecte au contrôle multiécran à l'aide d'un câble stéréo RS232C.
Se connecte à un périphérique source à l'aide d'un câble HDMI.
Se connecte à un périphérique source à l'aide d'un câble D-SUB.
Se connecte au contrôle multiécran à l'aide d'un câble LAN.
Reçoit le son d'un PC par le biais d'un câble audio.
Branchez le cordon d'alimentation.
1
2
3
4
5
6
7
Adjust Coarse and Fine.
HDMI IN(DVI)
1
2
3
4
5
6
7
1 Selecciona la fuente de entrada a la que está conectada un dispositivo externo.
2 Utilice este botón para apagar y encender el dispositivo de visualización.
3 Sensor del mando a distancia
Pulse un botón del mando a distancia apuntando al sensor ubicado en la parte delantera del producto
para utilizar la función correspondiente a dicho botón.
- El uso de otros dispositivos de visualización en el mismo espacio que el mando a distancia de este
producto puede provocar que dichos dispositivos se controlen de forma involuntaria.
The images on the screen look
distorted.
HDMI IN(DVI)
AUDIO IN
Français
Español
Not Optimum Mode is
displayed.
English
RJ45
Connect to a USB memory device.
Connects to MDC using an RS232C-Stereo cable.
Connects to a source device using an HDMI cable.
Connects to a source device using a D-SUB cable.
Connects to MDC using a LAN cable.
Receives sound from a PC via an audio cable.
Connect to the power cord.
Español
English
HUB
1
2
3
4
5
6
7
1 Sélectionne la source d'entrée à laquelle un périphérique est connecté.
2 Utilisez ce bouton pour allumer ou éteindre l'affichage.
3 Capteur distant
Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant
du produit pour exécuter la fonction correspondante.
- La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance
si ceux-ci se trouvent dans le même espace.
Guide de depannage
Solución de problemas
HDMI IN(DVI)
RGB IN
English
Français
Troubleshooting Guide
Connecting to MDC
Connexion à MDC
Conexión a MDC
HDMI IN(DVI)
2
1 Selects the input source that an external device is connected to.
2 Use this button for turning the Display on and off.
3 Remote sensor
Press a button on the remote control pointing at the sensor on the front of the product to perform the
corresponding function.
- Using other display devices in the same space as the remote control of this product can cause the other
display devices to be inadvertently controlled.
Connexion et utilisation d'un périphérique source
Conexión y uso de un dispositivo fuente
Connecting to a Video Device
Connexion à un périphérique vidéo
Conexión a un dispositivo de vídeo
RS232C IN
English
Connecting and Using a Source Device
RGB IN
1
3
Components
◆ Quick setup guide
◆ Regulatory guide
◆ Batteries
(Not available in some locations)
◆ D-SUB cable
DB22D-P
Connecting to a PC
Connexion à un PC
Conexión a un PC
USB
USB
Contact the vendor where you purchased the product if any components are missing.
The appearance of the components may differ from the images shown.
Components may vary depending on the country.
El mando a distancia no
funciona.
Compruebe si las pilas están descargadas.
Compruebe si hay fallos en la alimentación.
Assurez-vous que le cordon d’alimentation est connecté.
Asegúrese de que el cable de alimentación esté conectado.
Vérifiez si une éclairage spécial ou des enseignes au
néon se trouve à proximité.
Compruebe si hay señales de neón o iluminación
especial conectada en las inmediaciones.
2014-09-05 �� 3:29:18
Specifications
Contact SAMSUNG WORLD WIDE
Spécifications
Especificaciones
Contacter SAMSUNG WORLDWIDE
Contacte con SAMSUNG WORLD WIDE
English
Français
Model Name
Panel
DB22D-P
Nom du modèle
Size
22 CLASS (21.5 inches / 54 cm)
Panneau
Display area
476.64 mm (H) x 267.786 mm (V) / 18.77 inches (H) x 10.54 inches (V)
Dimensions (W x H x D)
507.5 x 311.2 x 57.8 mm / 19.98 x 12.25 x 2.28 inches
Weight
3.6 kg / 7.94 Ibs
Power Supply
AC 100 to 240 VAC (+/- 10%), 60 / 50 Hz ± 3 Hz
Refer to the label at the back of the product as the standard voltage can
vary in different countries.
Environmental
considerations
Operating
Classe 22" (21.5 pouces / 54 cm)
Panel
Surface
d'affichage
476.64 mm (H) x 267.786 mm (V) / 18.77 pouces (H) x 10.54 pouces
(V)
507.5 x 311.2 x 57.8 mm / 19.98 x 12.25 x 2.28 pouces
Temperature : -4 °F ~ 113 °F (-20 °C ~ 45 °C)
-- This device is a Class A digital apparatus.
(USA only)
Dispose unwanted electronics through an approved recycler.
To find the nearest recycling location, go to our website:
www.samsung.com/recyclingdirect or call, (877) 278 - 0799
PowerSaver
Rating
Typical
Max
Off
40 W
30 W
44 W
Power saving mode
(SOG Signal : Not Support the DPM Mode)
Power off
Blinking
On
0.5 W
0.5 W
Área de
visualización
47.664 cm (H) x 26.7786 cm (V)
Dimensiones (An x Al x Pr)
Country
Customer Care Center
U.S.A
1-800-SAMSUNG (726-7864)
CANADA
1-800-SAMSUNG (726-7864)
ARGENTINE
0800-333-3733
BOLIVIA
800-10-7260
BRAZIL
0800-124-421 (Demais cidades e regiões)
4004-0000 (Capitais e grandes centros)
CHILE
800-SAMSUNG (726-7864)
Humedad : del 10 % al 80 %, sin condensación
COLOMBIA
Bogotá 600 12 72
Gratis desde cualquier parte del país 01 8000 112 112 ó desde su celular #SAM(726)
Temperatura : -20 °C ~ 45 °C (-4 °F ~ 113 °F)
COSTA RICA
0-800-507-7267
00-800-1-SAMSUNG (726-7864)
DOMINICA
1-800-751-2676
ECUADOR
1-800-10-72670
1-800-SAMSUNG (72-6786)
EL SALVADOR
800-6225
GUATEMALA
1-800-299-0013
1-800-299-0033
HONDURAS
800-27919267
800-2791-9111
JAMAICA
1-800-234-7267
1-800-SAMSUNG (726-7864)
MEXICO
01-800-SAMSUNG (726-7864)
NICARAGUA
001-800-5077267
PANAMA
800-7267
800-0101
PARAGUAY
009-800-542-0001
PERU
0-800-777-08
PUERTO RICO
1-800-682-3180
50.75 x 31.12 x 5.78 cm
3.6 kg
Alimentation électrique
AC 100 à 240 VAC (+/- 10%), 60 / 50 Hz ± 3 Hz
Reportez-vous à l'étiquette à l'arrière de l'appareil car la tension
standard peut varier d'un pays à l'autre.
Alimentación eléctrica
100 CA hasta 240 V CA (+/- 10%), 60 / 50 Hz ± 3 Hz
Consulte la etiqueta en la parte posterior del producto, ya que el
voltaje estándar puede variar entre los países.
Température : 32 °F ~ 104 °F (0 °C ~ 40 °C)
Consideraciones
medioambientales
Utilisation
Humidité : 10 % ~ 80 %, sans condensation
Funcionamiento
Température : -4 °F ~ 113 °F (-20 °C ~ 45 °C)
Almacenamiento
Humidité : 5 % ~ 95 %, sans condensation
Temperatura : 0 °C ~ 40 °C (32 °F ~ 104 °F)
Humedad : del 5 % al 95 %, sin condensación
-- P
rêt à l'emploi
Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles.
L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur.
L'installation du moniteur s'opère automatiquement.
Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez.
-- P
lug & Play
Este monitor se puede instalar y usar en cualquier sistema compatible Plug & Play.
El intercambio de datos de dos direcciones entre el monitor y el sistema PC optimiza la configuración del monitor.
La instalación del monitor tiene lugar automáticamente.
Sin embargo, se puede personalizar la configuración de instalación si se desea.
-- É tant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1 ppm) peut apparaître
plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil.
-- D
ebido a la naturaleza de la fabricación de este producto, aproximadamente 1 píxel por cada millón (1 ppm)
puede parecer más brillante o más oscuro en el panel. Esto no afecta al rendimiento del producto.
-- Cet appareil est un appareil numérique de catégorie A.
-- Este dispositivo es un aparato digital de Clase A.
PowerSaver
Normal Operation
Clase 22 (54 cm / 21.5 pulgadas)
Peso
Rangement
-- D
ue to the nature of the manufacturing of this product, approximately 1 pixel per million (1ppm) may
appear brighter or darker on the panel. This does not affect product performance.
Tamaño
3.6 kg / 7.94 Ibs
Considérations
environnementales
-- Plug-and-Play
This monitor can be installed and used with any Plug-and-Play compatible systems.
Two-way data exchange between the monitor and PC system optimizes the monitor settings.
Monitor installation takes place automatically.
However, you can customize the installation settings if desired.
Power
Consumption
Taille
- Download the user manual from the website for further details.
- Téléchargez le manuel de l'utilisateur du site Web pour obtenir de plus amples détails.
- Descargue el manual del usuario desde el sitio web si necesita más información.
DB22D-P
Poids
Humidity : 5 % ~ 95 %, non-condensing
Power Indicator
Nombre del modelo
Temperature : 32 °F ~ 104 °F (0 °C ~ 40 °C)
Storage
PowerSaver
DB22D-P
Dimensions (L x H x P)
Humidity : 10 % ~ 80 %, non-condensing
Web site: www.samsung.com/displaysolutions
Español
PowerSaver
Témoin d'alimentation
Consommation
d'énergie
Ahorro de energía
Fonctionnement normal
Classement
Typique
Max.
Désactiver
40 W
Mode d'économie d'énergie
(signal SOG :mode DPM non
pris en charge)
Clignotement
30 W
44 W
0.5 W
Funcionamiento normal
Mise hors
tension
Ahorro de energía
Sous tension
Indicador de encendido
Apagado
Consumo de energía
40 W
0.5 W
Clasificación
Normal
30 W
Máx
44 W
Modo de ahorro de energía
(Señal SOG:no admite el modo DPM)
Apagado
Parpadeo
Encendido
TRINIDAD & TOBAGO
1-800-SAMSUNG (726-7864)
0.5 W
0.5 W
URUGUAY
000-405-437-33
VENEZUELA
0-800-SAMSUNG (726-7864)
-- The displayed power consumption level can vary in different operating conditions or when settings are changed.
-- Le niveau de consommation affiché peut varier selon les conditions d'utilisation ou les modifications des réglages.
-- E l nivel de consumo de energía que se muestra puede variar en diferentes condiciones operativas o si se
cambia la configuración.
-- SOG(Sync On Green) is not supported.
-- La technologie SOG (Sync On Green) n'est pas prise en charge.
-- SOG (Sincronización en verde) no se admite.
-- T o reduce the power consumption to 0, disconnect the power cord. Disconnect the power cable if you will
not be using the product for an extended period of time (during vacation, etc.)
-- P
our réduire la consommation d'énergie à 0, débranchez le câble d'alimentation. Débranchez la cordon
d'alimentation si vous prévoyez ne pas utiliser l'appareil pendant un long moment (vacances, etc.).
-- P ara reducir el consumo de energía a 0, desconecte el cable de alimentación. Desconecte el cable de
alimentación si no va a utilizar el producto durante un periodo prolongado (por ejemplo, durante las vacaciones).
| English
| Français
| Español
Warning! Important Safety Instructions
Avertissement ! Consignes de sécurité importantes
Advertencia! Instrucciones importantes de seguridad
(Please read the appropriate section that corresponds to the marking on your Samsung product before attempting to install the product.)
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK). THERE ARE NO USER
SERVICEABLE PARTS INSIDE. REFER ALL SERVICING TO
QUALIFIED PERSONNEL.
This symbol indicates that high voltage is present
inside. It is dangerous to make any kind of
contact with any internal part of this product.
This symbol alerts you that important
literature concerning operation and
maintenance has been included with this
product.
»» If your equipment uses an AC adapter:
- Only use the AC adapter with your product by Samsung.
- Do not use the power cord with other products.
»» Do not install this equipment in a confined space such as a case or similar.
»» The slots and openings in the cabinet and in the back or bottom are provided for necessary ventilation. The slots and openings
must never be blocked or covered.
»» The product should be located away from heat sources such as radiators, heat registers, or other products that produce heat.
»» Do not place a water containing vessel (vases etc.) on this apparatus, as this can result in a risk of fire or electric shock. (Apparatus
shall not be exposed to dripping or splashing)
»» The apparatus must be connected to an earthed MAINS socket-outlet (Class l Equipment only). Or Use only a properly
grounded plug and receptacle (Class l Equipment only).
»» To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains plug
shall be readily operable.
»» As long as this unit is connected to the AC wall outlet, it is not disconnected from the AC power source even if you turn off
this unit by POWER.
»» This product contains chemicals known to the State of California to cause cancer and reproductive toxicity.
[DB22D-P-QSG-NA]BN68-06748A-00.indd 2
(Avant toute installation de votre produit Samsung, veuillez lire les sections correspondant aux inscriptions qui figurent sur ce dernier.)
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR
ATTENTION: POUR LIMITER LE RISQUE DE CHOC
ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS).
L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR
L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL
QUALIFIÉ.
Ce symbole indique la présence d'une tension
élevée à l'intérieur. Il est dangereux d'établir
un quelconque contact avec des pièces
internes de ce produit.
Ce symbole vous avertit qu'une
documentation importante relative au
fonctionnement et à la maintenance de ce
produit a été fournie avec ce dernier.
»» Si votre équipement utilise un adaptateur secteur :
- Utilisez uniquement l'adaptateur secteur fourni avec votre produit par Samsung.
- N'utilisez pas le câble d'alimentation avec d'autres produits.
»» N'installez pas cet équipement dans un espace confiné tel qu'un élément de type boîtier.
»» Les fentes et les ouvertures ménagées dans le boîtier ainsi qu'à l’arrière et au-dessous de l'appareil assurent la ventilation de ce
dernier. Les logements et les ouvertures ne doivent jamais être obstrués et/ou recouverts.
»» Évitez de placer le produit à proximité de sources de chaleur telles que les radiateurs, les arrivées d'air chaud ou tout autre
dispositif dégageant de la chaleur.
»» Ne placez aucun récipient d’eau (vases, etc.) sur l’appareil car cela entraîne un risque d’incendie ou de décharge électrique.
(L'appareil ne doit pas être exposé aux gouttes ou aux éclaboussures)
»» L'équipement doit être connecté à une prise secteur reliée à la terre (appareils de classe I uniquement). Ou bien, utilisez
uniquement un boîtier de connexion correctement relié à la terre (appareils de classe I uniquement).
»» Pour débrancher l'appareil du secteur, la fiche doit être retirée de la prise secteur, raison pour laquelle la fiche secteur doit être
accessible à tout moment.
»» Tant que cet équipement est connecté à la prise murale, il n'est pas déconnecté de la source de courant alternatif même si
vous le désactivez en appuyant sur le bouton marche/arrêt.
(Lea la sección apropiada que corresponde a la marca del producto Samsung antes de intentar instalar el producto.)
PRECAUCIÓN
NO ABRIR: RIESGO DE DESCARGA ELÉCTRICA
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA
ELÉCTRICA, NO RETIRE LA CUBIERTA (NI LA PARTE
POSTERIOR). NO HAY PIEZAS QUE SE PUEDAN REPARAR
EN EL INTERIOR. PARA CUALQUIER REPARACIÓN, ACUDA A
PERSONAL CUALIFICADO.
Este símbolo indica que dentro existe alta
tensión. Resulta peligroso tener cualquier tipo
de contacto con las partes internas de este
producto.
Este símbolo advierte de que, junto con
este producto, se incluye documentación
importante relacionada con su
funcionamiento y mantenimiento.
»» Si su equipo usa un adaptador de CA:
- Utilice únicamente el adaptador de CA con su producto Samsung.
- No utilice el cable de alimentación con otros productos.
»» No instale este equipo en espacios cerrados, como una carcasa o similar.
»» Las ranuras y aberturas existentes en la unidad y en la parte trasera o inferior se facilitan para proporcionar la ventilación
necesaria. Las ranuras y orificios de ventilación no deben estar nunca tapados ni cubiertos.
»» El producto debe colocarse lejos de cualquier fuente de calor, como por ejemplo radiadores, rejillas de calefacción o cualquier
otro producto emisor de calor.
»» No coloque recipientes con agua sobre este aparato (jarrones, etc.), ya que podría representar riesgo de incendio o descarga
eléctrica. (Evite que cualquier líquido gotee o salpique sobre el aparato)
»» El aparato debe conectarse a una toma o enchufe PRINCIPAL con toma de tierra (Sólo equipos de Clase l). O bien usar
únicamente enchufes y cajas que dispongan de toma de tierra (Sólo equipos de Clase l).
»» Para desconectar el aparato de la corriente, debe desenchufar el cable de la toma principal, por lo que el enchufe principal
debe estar siempre fácilmente accesible.
»» Si la unidad está conectada a la toma de CA, no se desconecta de la fuente de alimentación CA ni siquiera si se apaga
mediante el botón de ENCENDIDO/APAGADO.
2014-09-05 �� 3:29:20

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
