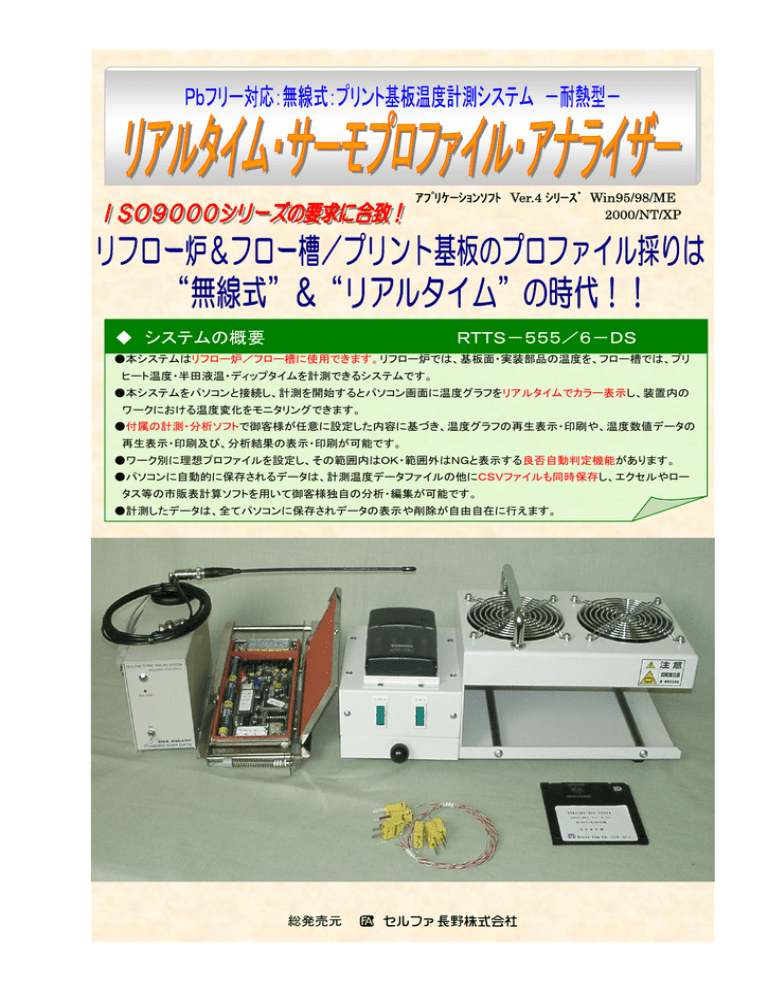

システムの概要 RTTS-555/6-DS

システムの概要 RTTS-555/6-DS
アプリケーションソフト Ver.4 シリーズ Win95/98/ME
2000/NT/XP
◆ システムの概要
RTTS-555/6-DS
●本システムはリフロー炉/フロー槽に使用できます。リフロー炉では、基板面・実装部品の温度を、フロー槽では、プリ
ヒート温度・半田液温・ディップタイムを計測できるシステムです。
●本システムをパソコンと接続し、計測を開始するとパソコン画面に温度グラフをリアルタイムでカラー表示し、装置内の
ワークにおける温度変化をモニタリングできます。
●付属の計測・分析ソフトで御客様が任意に設定した内容に基づき、温度グラフの再生表示・印刷や、温度数値データの
再生表示・印刷及び、分析結果の表示・印刷が可能です。
●ワーク別に理想プロファイルを設定し、その範囲内はOK・範囲外はNGと表示する良否自動判定機能があります。
●パソコンに自動的に保存されるデータは、計測温度データファイルの他にCSVファイルも同時保存し、エクセルやロー
タス等の市販表計算ソフトを用いて御客様独自の分析・編集が可能です。
●計測したデータは、全てパソコンに保存されデータの表示や削除が自由自在に行えます。
総発売元
 
主な特徴と概略機能
★CSVファイル同時保存
計測終了後、データファイルの他に「CSVファイル」を同時保存します。
表計算ソフト「エクセル」・「ロータス1・2・3」の優れた機能を利用して、付属の分析項目の他に御客
様独自の詳細分析ができ、技術資料・品質保証資料・報告書などの作成に大変便利です。
★フロー半田槽にも使用可能
本システムは、オプションのフロー槽用補助キャリアを使用することにより、フロー槽にも使用でき、
リフロー炉と兼用で使用することができます。
このキャリアに計測送信機を載せ、基板に追従搬送する方式です。
半田付装置の幅に合わせて補助キャリアの幅も最少
124㎜~最大330㎜でアジャストできます。
計測可能項目としては、基板温度・実装部品の表面
温度・プリヒート温度、基板のスルーホールを利用し
て、ハンダ液温・ディップタイムを計測できます。
OP:フロー槽用補助キャリア
★計測・分析ソフト(付属)
システムをパソコンに接続し、計測送信機の外部スイッチをONに
し、リフロー炉/フロー槽へ基板と一緒に追従搬送します。
スイッチONと同時にパソコン画面にグラフを描き始め、装置内の
温度変化をリアルタイムでモニタリングできます。
また、送信機の内部温度や内蔵電池電圧も表示します。
理想プロファイルを画面上で作成し、設定判定範囲(±℃)内はOK
範囲外はNGの良否自動判定機能があります。
判定基準カーブは1℃単位で作成でき、リアルタイム計測画面には、
OK/NGの表示をし、計測後の温度数値データには、NG箇所には
*アスタリスクマークがつきます。
分析条件や再生表示の設定を入力(変更)し、保存データを再生する
と、その条件に基づいた分析結果を表示します。
その他の機能は、グラフの拡大表示や特定計測チャンネルのみの再
生・分析・印刷ができ、各データには240文字のメモ書きや、30文字
のファイル名を付けることができます。
本計測機のサンプリングタイムは、0.1秒で、このデータはすべて
パソコンに取り込みます。
★冷却充電器(付属)&リピーター(電波中継器)
装置付近にパソコンが
計測後の送信機は高温
用意できない場合、OP
になっており、必ず冷却
のリピーターにより、更
が必要です。
に10m~20mの無線
付属のユニットで図の
送信ができます。
様に、冷却します。
また複数ラインの温度
また、送信機内蔵電池
計測を1台のパソコンで
も、同ユニットで充電を
管理する事もできます。
行います。
OP:リピーター(電波中継器)
クーリングチャージャー(付属)
システムの構成と接続例
★ 接続例
リフロー炉
基板
送信機
熱電対接続
受信機
データ無線送信
パソコン
クーリングチャージャー
データ管理
冷却充電器
★セット構成
①計測送信機
①
②
③
④
●
●
●
●
●
●
●
●
●
③クーリングチャージャー
④フロー槽用補助キャリア
構成欄の●印・・・セット付属品
RTTS-555/6-DS
セット構成
品名
型式:特記
構成
計測送信機
RTS-555/6 耐熱型 ケース厚 28mm
●
受信機
RTR-555
●
クーリングチャージャー
CC-302(冷却充電器)
●
フロー槽用補助キャリア
HC-302
OP
リピーター
RU-555(電波中継器)
OP
K型コネクタ付熱電対
CTC-50/0.2
●6本
受信アンテナ
AL-1
●
上記用マグネット基台
ALM-1.5
●
単4ニカド電池
NC-4(送信機内蔵済み)
●3本
RS232Cケーブル
D-sub 9pin-9pin
●
アプリケーションソフト
FDのみVer.4 日本語 (英語版OP)
●
取説・保証書・検査成績書
取扱説明書のみ英文あり
●
トレサビリティーチャート
日本語のみ対応
OP
-注意事項-
送信機内部温度は75℃以下で御使用ください。
繰り返し計測を行うときは、送信機を常温まで冷却して御使用ください。
◆OPにて、メモ書き・分析機能・グラフ表示を強化したソフト(Ver5.10)もあります。
◆ アプリケーションソフトは英語と日本語があります。
◆ ソフトは、動作OS95/98/ME 用と 2000/NT/XP 用があります。(FDのみ)
◆お買上げ後の、定期校正も承っております。
総発売元
②計測受信機
ハンダ付け周辺機器・ローコストFAの明日を創る
 
〒399-0703
長野県塩尻市広丘高出1563-1
TEL:0263-54-7355
FAX:0263-54-7377
E-mail:[email protected]
代理店
