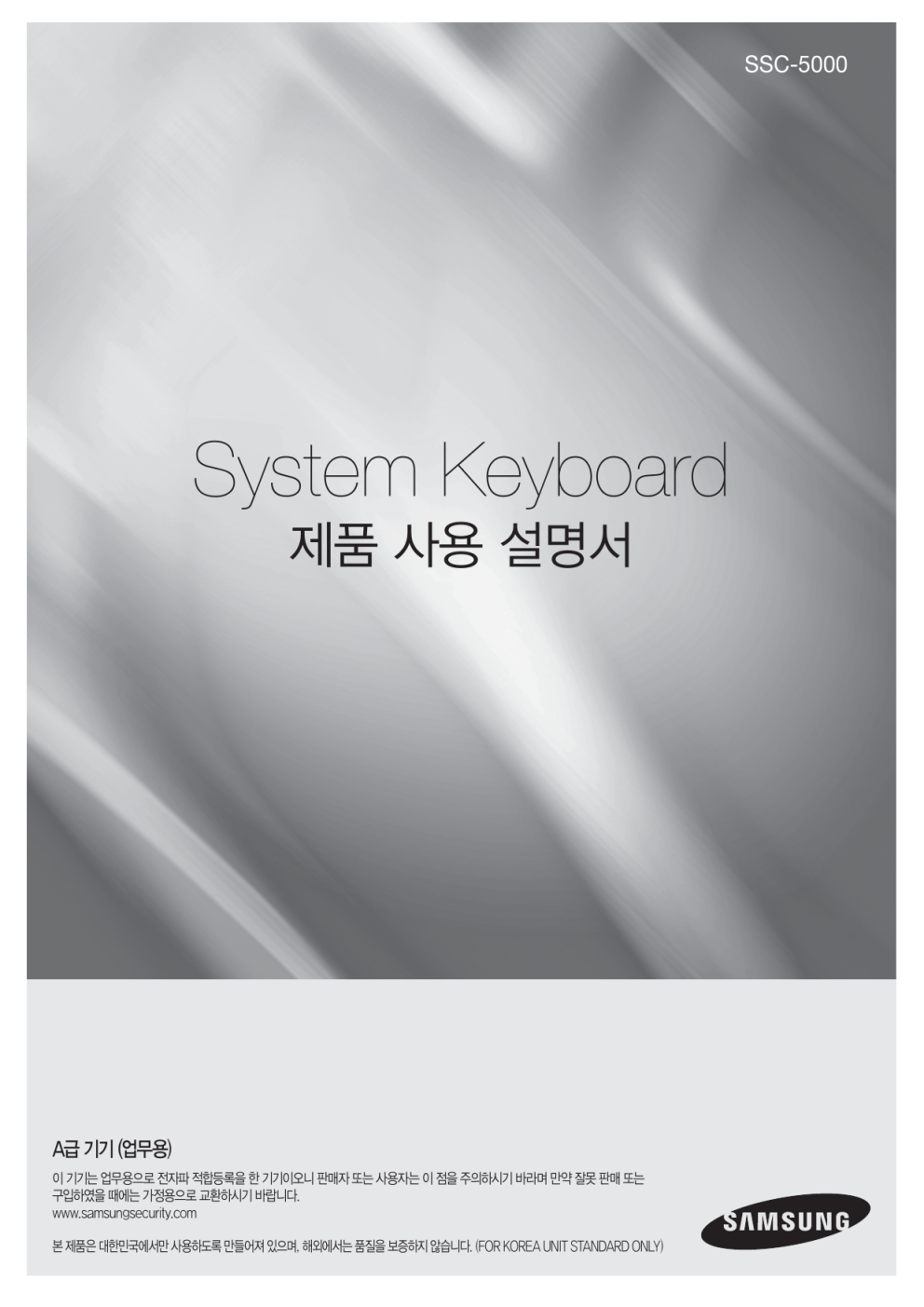

SSC-5000
System Keyboard
제품 사용 설명서
A급 기기 (업무용)
이 기기는 업무용으로 전자파 적합등록을 한 기기이오니 판매자 또는 사용자는 이 점을 주의하시기 바라며 만약 잘못 판매 또는
구입하였을 때에는 가정용으로 교환하시기 바랍니다.
www.samsungsecurity.com
본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다. (FOR KOREA UNIT STANDARD ONLY)
개요
안전을 위한 주의사항
사용자의 안전을 보호하고 재산상의 손해 등을 막기 위한 내용입니다.
반드시 읽고 올바르게 사용해 주세요.
경고 / 주의의 내용
경고
사람이 사망하거나 중상을 입을 가능성이 있는 내용입니다.
주의
사람이 부상을 입거나 물적 손해 발생이 예상되는 내용입니다.
경고
설치하기 전에 반드시 본 기기의 전원을 off
하시고, 전원 플러그를 동시에 여러개 꽂아
사용하지 마세요.
이상 발열 및 화재, 감전의 위험이 있습니다.
본 기기를 설치하는 도중이나 설치한 이후에는
기기가 위치하는 장소를 항상 깨끗하게 하여
먼지가 없도록 유지하고, 특히 기기를 청소할 때
에는 반드시 마른 수건으로 닦아 주고, 물이나
신나, 유기용제를 사용하지 마세요.
제품 위에 물, 커피, 음료수 등과 같은 액체가
담긴 그릇을 올려 놓지 마세요.
전원 케이블을 무리하게 구부리거나 무거운
물건에 눌려 파손되지 않도록 하세요.
액체가 쏟아져 제품 내부로 들어가면 고장 및 화재의
원인이 됩니다.
화재의 원인이 됩니다.
습기, 먼지나 그을음 등이 많은 곳에는 설치하지
마세요.
전원 케이블 부분을 무리하게 잡아당겨 빼거나
젖은 손으로 전원 플러그를 꽂거나 빼지 마시고,
전원 플러그 구멍이 헐거울 경우 전원 플러그를
꽂지 마세요.
감전, 화재의 원인이 됩니다.
화재 및 감전의 위험이 있습니다.
기기의 표면을 상하게 할 우려가 있고, 고장 및 감전의
위험이 있습니다.
기기가 정상적으로 동작이 안될 경우 구입처나
서비스 센터로 연락하시고 , 절대로 기기를
분해 , 수리 , 개조 하지마세요 .
사용자의 임의 분해 및 수리로 인한 문제에 대해서는
책임지지 않습니다 .
습기찬 바닥, 접지되지 않은 전원 확장 케이블,
낡은 전원 코드, 안전 접지의 결여 등 작업 공간
에서 있을 수 있는 위험을 주의 깊게 살피고,
문제가 발생할 경우 구입처나 전문가에게 문의
하세요.
밀폐되지 않은 평평한 바닥에 설치하고, 수직으로
세우거나 비스듬히 놓고 사용하지 마세요.
기기가 넘어지거나 떨어질 경우 상해의 위험이
있습니다.
화재 및 감전의 위험이 있습니다.
본 기기의 작동을 위한 입력 전압은 전압 변동
범위가 규정 전압의 10% 이내여야 하며,
전원콘센트는 반드시 접지가 되어 있어야
합니다. 또한, 전원 커넥터를 연결하는 콘센
트에는 헤어 드라이기, 다리미, 냉장고 등의
전열 기구를 같이 사용하지 마세요.
이상 발열 및 화재, 감전의 원인이 됩니다.
2_ 개요
이상한 소리가 나거나 냄새가 날 때에는 즉시
전원 플러그를 뽑고 구입처나 서비스 센터로
문의하세요.
화재, 감전의 위험이 있습니다.
어댑터는 반드시 제품 구입시 당사에서 제공하는
어댑터를 사용하십시오 .
당사에서 제공하지 않는 어댑터를 사용시 화재 ,
감전 , 고장의 원인이 됩니다 .
주의
강한 자성이나 전파가 있는 곳, 충격이 있는 곳,
라디오나 TV 등의 무선 기기에 근접한 곳에는
설치를 피하여 주십시오.
주위 온도와 습도는 적절한 곳이 좋습니다.
온도가 너무 높은 곳 (40℃ 이상 ) 이나 낮은 곳
(0℃ 이하 ), 습기가 많은 곳은 피하세요.
자석류나 전파, 심한 진동이 없는 곳에 설치하세요.
화재 , 감전 , 낙하로 인한 상해의 원인이 됩니다.
설치된 제품을 이동하고자 할 땐 반드시 전원
을 끄고 옮기거나 재설치 하세요 .
천둥 , 번개가 칠 때는 전원 플러그를 빼 주세요.
고장의 원인이 됩니다.
강한 충격이나 진동은 기기 고장의 원인이
되므로 사용시 주의하도록 합니다.
전원 콘센트는 반드시 접지가 되어 있는 것을
사용하세요.
직사광선이나 열기구를 피해 설치하세요.
화재 및 고장의 원인이 됩니다.
심한 진동이 없는 곳에 설치하세요.
사용자의 부주의로 인한 고장에 대해서는
당사가 책임지지 않습니다.
한국어 _3
● 개요
제품 위에 무거운 물건을 올려 놓지 마세요.
시스템 키보드 위에 도전성 물질 ( 드라이버 ,
동전 , 쇠붙이 등 ) 및 물이 차있는 용기 등을
놓지 마세요 .
개요
목차
개요
2
설치하기
8
다른 기기와 연결하기
10
사용하기
14
MENU 설정하기
22
기타정보
29
4_ 개요
2
4
5
5
6
안전을 위한 주의사항
목차
소개
제품 및 부속품
각 부분의 명칭 및 기능
8
8
9
9
설치 환경 점검하기
설치 시 주의 할 점
시스템 키보드 각도 조절하기
전원 코드 고정하기
10
12
12
13
RS-485 장치 연결하기
USB 포트로 PC와 연결하기
다른 시스템 키보드와 연결하기
SSC-5000 기본 시스템 구성도
14
15
19
로그인
카메라 제어하기
DVR 제어하기
22
22
22
23
24
24
25
26
27
28
메인 메뉴
키보드 설정
RS-485 통신 설정
비밀번호 변경
비밀번호 확인
신규 사용자 등록
카메라 데이터 다운로드
카메라 데이터 업로드
시스템 정보 및 설정
사용자 등급
29
30
제품사양
Q&A
소개
SSC-5000 시스템 키보드는 RS-485를 이용하여 Camera, DVR 등의 기기를 제어할 수 있는 컨트롤러 입니다.
사용자에게 친숙한 On-screen 메뉴와 터치 스크린, 조이스틱을 적용하여 조작이 편리합니다.
Important Safety Instructions
W 제어 가능한 제품 List
• 카메라
• DVR
SHR-4081, SHR-4160
SHR-504X계열, 508X계열, 516X계열, SHR-2XXX계열
PC Based DVR
(SPR-7XXX계열, SPR-9XXX계열)
제품 및 부속품
제품을 구입하신 다음 포장을 벗긴 후 평평한 바닥이나 사용할 장소에 본 기기를 내려 놓으세요.
다음과 같은 내용물이 모두 들어있는지 확인해보세요.
rd
boa
tem
Key
Sys
본체
사용 설명서
전원 어댑터 1개
한국어 _5
● 개요
• 장거리 원격 제어 가능
RS-485 통신으로 최장 1.2km까지 원격 제어가 가능합니다. (시스템 키보드의 1대 기준)
• 통합 시스템 조정 가능
카메라 (Receiver Unit), DVR을 본 시스템 키보드 1대로 제어가 가능합니다.
• 복수의 시스템 키보드 연결 사용 가능
각각 다른 곳에서 시스템을 제어할 수 있으며 최대 32대를 동시에 연결하여 사용 할 수 있습니다.
• 조작의 편이성
LCD모니터를 통해 시스템 키보드의 각 동작 상태를 표시 해주며, 터치 스크린으로 간편하게 메뉴를 선택하고,
조이스틱으로 편리하게 조작할 수 있습니다.
개요
각 부분의 명칭 및 기능
앞면
명칭
6_ 개요
기능설명
LCD Display
시스템 키보드의 동작 상태를 표시합니다.
카메라 동작 관련 버튼
PRESET, PATTERN, SCAN, AUTO PAN
ALARM RESET 버튼
알람을 설정/해제 하기 위해 사용합니다.
카메라 렌즈 관련 버튼
- IRIS 제어 (IRIS CLOSE/OPEN)
- FOCUS 제어 (FOCUS NEAR/FAR)
- ZOOM 제어 (ZOOM TELE/WIDE)
조이스틱 컨트롤러
Samsung Dome Camera나 Receiver Unit에 연결된 Pan/Tilt의 동작을 상하 좌우로
움직일 수 있습니다. 조이스틱 상단의 버튼을 누르면 Auto Focus 동작을 제어 할 수
있습니다. 또한 시계방향, 반시계방향으로 돌리면서 Zoom 동작을 제어할 수 있습니다.
연결된 제어기기의 MENU 화면에서 상하좌우 방향키 기능을 제어할 수 있습니다.
제어기기 선택 버튼
(MON/CAM/VMS/DVR)
카메라, 모니터나 DVR 등을 지정하기 위해 사용합니다.
DVR 제어 버튼
(SEQUENCE, MODE)
- SEQUENCE : DVR의 SEQUENCE 기능을 수행합니다.
- MODE: DVR의 분할화면 선택 기능을 수행합니다.
숫자(0~9), ENTER,
CLEAR 버튼
카메라, 모니터, DVR, Preset, Pattern이나 숫자 등을 지정하기 위해 사용합니다.
MENU 버튼
각종 기기의 설정을 위해 메뉴 모드로 들어갈 때 사용합니다.
조그셔틀
- JOG : DVR의 Playback 모드에서 Forward/Reverse Frame 검색을 위해
사용합니다.
- Shuttle : DVR의 Playback 모드에서 Forward/Reverse /Play/FF/REW
기능을 수행합니다.
DVR 재생 관련 버튼
PLAY/PAUSE, STOP, FAST FORWARD, REWIND, RECORD
AUX1, 2, 3, 4 버튼
Receiver Unit의 AUX출력을 제어합니다.
뒷면
● 개요
명칭
기능설명
USB 포트
시스템 키보드의 S/W 업로드를 위한 단자입니다.
Composite Video IN/OUT
비디오 영상을 입력, 출력하는 단자입니다.
RS-485 (포트 1, 2)
RS-485 통신용으로 카메라, DVR 등의 제어기기 또는 다른 시스템 키보드의
RS-485 단자와 연결합니다.
M 포트 1/포트 2의 프로토콜을 각각 다르게 설정할 수 있습니다.
DC12V IN
DC 12V 전원 입력 단자입니다.
한국어 _7
설치하기
설치 환경 점검하기
안전하게 설치하여 사용하기 위해 갖추어야 할 설치 환경을 점검하세요.
• 시스템 키보드는 평평한 테이블 위에 설치하세요.
수평의 위치에서 사용해야 하며 수직으로 세우거나 비스듬히 놓고 사용하지 마세요.
• 본체의 위치와 배선실의 구성은 시스템을 올바르게 운영하는데 매우 중요합니다. 장비가 너무 가까이에 놓여 있거나,
통풍 장치가 미비한 환경에서는 시스템이 제대로 작동하지 않을 수 있으며, 시스템에 접근하기 어려운 환경에서는
시스템의 유지보수를 어렵게 할 수도 있습니다.
• 시스템의 고장을 막고 주변 환경 요소에 의해 시스템이 셧 다운 되는 경우를 줄이려면 시스템 운영실의 공기를 적절히
순환시키고 본체의 덮개를 단단히 고정 시키세요.
• 시스템 키보드의 내부에는 고전압 부위가 있으므로 임의로 분해하지 마세요.
본 시스템 키보드를 항상 일정한 온도 및 습도가 유지되는 다음과 같은 환경을 갖춘 상태에서 사용하세요.
-
동작 온도: 0°C ~ 40°C
보존 온도: -20°C~60°C
동작 습도: 20%~85% RH
보존 습도: 20%~90%RH
입력 전압: DC 12V, 1A (
소비전력: 4W
J
)
 시스템 작동시의 입력 전압은 전압 변동 범위가 규정 전압의 10%이내여야 하며, 전원 콘센트는 반드시 접지가 되어
있어야 합니다.
본 기기의 전원 커넥터를 연결하는 콘센트에는 헤어 드라이기, 다리미, 냉장고 등의 전열 기구를 같이 사용하지 않도록
합니다. 안정된 전원 공급을 위해서는 특별히 AVR(자동 전원 공급기)을 사용하는 것이 좋습니다.
설치 시 주의 할 점
-
설치하기 전에 반드시 제품의 전원을 OFF 하세요.
강한 충격이나 진동은 제품 고장의 원인이 되므로 사용시 주의하세요.
강한 자성이나 전파가 있는 곳, 라디오나 TV 등의 무선기기에 근접한 곳에는 설치를 피하여 주십시오.
장비를 설치하는 도중이나 설치한 이후에는 본체가 위치하는 장소를 항상 깨끗하게 하여 먼지가 없도록 유지하세요.
밀폐되지 않은 평평한 바닥에 설치하고 적정 온도를 유지하세요.
그리고 벽에서 15cm 이상 거리를 유지하세요.
통풍을 위해 뚫린 홈에 도전성 물체가 빠지지 않도록 주의하세요.
시스템을 직사광선이 비치지 않는 서늘한 장소에 두고 장비나 도구를 사람들이 왕래하는 장소에서 멀리 떨어지게 두어
다치지 않도록 하세요.
연기나 냄새가 나는 이상상태를 그대로 두고 사용하면 화재나 감전이 일어날 수 있습니다.
이런 경우에는 전원 스위치를 즉시 차단하고 구입처로 문의하여 전문 기술자의 상담을 받으세요.
습기 찬 바닥, 접지되지 않은 전원 확장 케이블, 닳은 전원 코드,안전 접지의 결여 등 작업 공간에서 있을 수 있는
위험을 주의 깊게 살펴야 합니다.
J
 이 기기를 청소할 때에는 반드시 마른 수건으로 닦아줍니다. 심하게 더러워진 경우에는 중성세제 용액을 묻힌
8_ 설치하기
천으로 닦은 후 마른 수건으로 닦아냅니다.
알콜, 벤젠, 신나 등의 휘발성이 있는 것은 표면을 상하게 할 우려가 있으므로 사용하지 마세요.
시스템 키보드 각도 조절하기
아래의 그림과 같이 시스템 키보드의 각도를 조정하세요.
● 설치하기
전원 코드 고정하기
시스템 키보드의 본체에 전원 코드 연결할 때 코드가 쉽게 이탈되지 않도록 그림과 같이 전원 케이블을 걸어서 연결하세요.
한국어 _9
다른 기기와 연결하기
SSC-5000 시스템 키보드는 카메라, DVR 및 다른 외부 기기들과 연결하여 사용할 수 있습니다.
다른 기기들과 연결할 때는 아래의 연결 방법을 확인하세요.
RS-485 장치 연결하기
- SSC-5000 뒷면의 단자를 통하여 RS-485 장치를 연결하세요.
- RS-485 통신을 지원하는 카메라, DVR을 설치하고 제어할 수 있습니다.
- Half Duplex 또는 Full Duplex 방식으로 연결할 수 있습니다.
M Half Duplex 방식으로 연결할 경우에는 TX +,- 부분에 연결하세요.
M RS-485를 연결 할 때에는 +,- 극성표시가 있으므로 극성이 바뀌지 않도록 주의하세요.
그리고 RS-485 장치가 SSC-5000에서 지원 가능한 제품인지를 먼저 확인하세요.
M RS-485 통신 설정 방법은 “MENU 설정하기” “RS-485 통신 설정”을 참조하세요.
SAMSUNG Dome Camera 연결하기
- Dome Camera 뒷면의 RS-485 단자를 통하여 SSC-5000과 연결하세요.
W Half Duplex로 연결할 경우
- Dome Camera RS-485 단자의 RX (+)를 SSC-5000의
TX (+)와 연결하세요.
- Dome Camera RS-485 단자의 RX (-)를 SSC-5000의
TX (-)와 연결하세요.
W Full Duplex로 연결할 경우
- Dome Camera RS-485 단자의 RX (+)를 SSC-5000의
TX (+)와 연결하세요.
- Dome Camera RS-485 단자의 RX (-)를 SSC-5000의
TX (-)와 연결하세요.
- Dome Camera RS-485 단자의 TX (+)를 SSC-5000의
RX (+)와 연결하세요.
- Dome Camera RS-485 단자의 TX (-)를 SSC-5000의
RX (-)와 연결하세요.
10_ 다른 기기와 연결하기
TXD+
TXDRXD+
RXD-
SHR-4081, SHR-4160, SHR-508X 계열, SHR-516X 계열, SHR-208X,
SHR-216X 계열 DVR 연결하기
- DVR 뒷면의 RS-485 단자를 통하여 SSC-5000과 연결하세요.
W Half Duplex로 연결할 경우
- DVR의 RS-485 단자의 TX (+)를 SSC-5000의 TX (+)와
연결하세요.
● 다른 기기와 연결하기
- DVR의 RS-485 단자의 TX (-)를 SSC-5000의 TX (-)와
연결하세요.
W Full Duplex로 연결할 경우
- DVR의 RS-485 단자의 RX (+)를 SSC-5000의 RX (+)와
연결하세요.
- DVR의 RS-485 단자의 RX (- )를 SSC-5000의 RX (- )와
연결하세요.
- DVR의 RS-485 단자의 TX (+)를 SSC-5000의 TX (+)와 연결하세요.
- DVR의 RS-485 단자의 TX (-)를 SSC-5000의 TX (- )와 연결하세요.
SHR-5040, SHR-5042 DVR 연결하기
- SHR-5040, 5042 뒷면의 RS-485 단자를 통하여 SSC-5000과 연결하세요.
W Half Duplex로 연결할 경우
- SHR-5040, 5042 RS-485 단자의 TX (+)를 SSC-5000의 TX (+)와 연결하세요.
- SHR-5040, 5042 RS-485 단자의 TX (-)를 SSC-5000의 TX (-)와 연결하세요.
SHR-204X계열 DVR 연결하기
- SHR-204X 뒷면의 RS-485 단자를 통하여 SSC-5000과 연결하세요.
W Half Duplex로 연결할 경우
- SHR-204X RS-485 단자의 TX (+)를 SSC-5000의 TX (+)와
연결하세요.
- SHR-204X RS-485 단자의 TX (-)를 SSC-5000의 TX (-)와
연결하세요.
W Full Duplex로 연결할 경우
- SHR-204X RS-485 단자의 RX (+)를 SSC-5000의 RX (+)와
연결하세요.
- SHR-204X RS-485 단자의 RX (-)를 SSC-5000의 RX (- )와
연결하세요.
- SHR-204X RS-485 단자의 TX (+)를 SSC-5000의 TX (+)와 연결하세요.
- SHR-204X RS-485 단자의 TX (-)를 SSC-5000의 TX (-)와 연결하세요.
한국어 _11
다른 기기와 연결하기
PC Based DVR 연결하기
- PC Based DVR 뒷면의 RS-485 단자를 통하여
SSC-5000과 연결하세요.
- PC Based DVR RS-485 단자의 SIGNAL (+)를
SSC-5000의 TX (+)와 연결하세요.
- PC Based DVR RS-485 단자의 SIGNAL (-)를
SSC-5000의 TX (-)와 연결하세요.
<SPR-9XXX 계열>
<SPR-7XXX 계열>
USB 포트로 PC와 연결하기
USB 케이블로 S/W 업로드용 프로그램이 내장된 PC에 연결하여 본 기기의 S/W를 업데이트할 수 있습니다.
다른 시스템 키보드와 연결하기
※ 최대 32대의 키보드를 동시에 연결하여 사용할 수 있습니다.
※ 키보드 통신 설정방법은 “MENU 설정하기”의 “RS-485 통신 설정”의 “주소 설정”부분을 참조하세요. ► 22쪽
※ SSC-1000, SSC-2000과 통신방법이 다르므로 SSC-1000, SSC-2000과 혼용하여 사용하지 마십시오.
W Half Duplex로 연결할 경우
- SSC-5000의 TX (+)를 다른 SSC-5000의
TX (+)와 연결하세요.
- SSC-5000의 TX (-)를 다른 SSC-5000의
TX (-)와 연결하세요.
W Full Duplex로 연결할 경우
- SSC-5000의 TX (+)를 다른 SSC-5000의
TX (+)와 연결하세요.
- SSC-5000의 TX (-)를 다른 SSC-5000의
TX (-)와 연결하세요.
- SSC-5000의 RX (+)를 다른 SSC-5000의
RX (+)와 연결하세요.
- SSC-5000의 RX (-)를 다른 SSC-5000의
RX (-)와 연결하세요.
12_ 다른 기기와 연결하기
SSC-5000 기본 시스템 구성도
1. 시스템 키보드 한대와 장치 한대를 연결할 경우
Digital Video
Recorder
Digital Video
Recorder
Digital Video
Recorder
3. 시스템 키보드 여러대와 여러대의 장치를 연결할 경우
(“Daisy-Chain” Type Wiring)
Digital Video
Recorder
Digital Video
Recorder
M SSC-2000, SSC-1000과 통신방법이 다르므로 SSC-2000, SSC-1000과 혼용하여 사용하지 마십시오.
SSC-931T Version 1.4와 연결하여 사용할 경우에는 시스템에 연결된 기기들의 주소를 서로 다르게 하여
사용하십시오.
한국어 _13
● 다른 기기와 연결하기
2. 시스템 키보드 한대와 여러대의 장치를 연결할 경우
(“Daisy-Chain” Type Wiring)
사용하기
로그인
1. 모든 시스템 구성기기의 전원을 켜세요.
2. 시스템 키보드의 뒷면에 전원 어댑터를 연결하여 전원이 켜지면,
우측과 같은 표시가 LCD 모니터에 나타납니다.
로그인
사용자 No.
비밀번호
취소
확인
3. 등록되어 있는 사용자 번호(1~32)를 터치스크린의 키패드 또는 키보드의
숫자 버튼을 이용하여 입력하고 <확인>을 누르세요.
로그인
에러
사용자 No.
비밀번호
공장 출고 시 사용자 No.는 1로 등록되어 있습니다.
사용자 에러!!
사용자 번호 등록은 “MENU 설정하기”의 “신규 사용자 등록”을
참조하세요. ► 24쪽
취소
확인
M 만일 등록되지 않은 사용자 번호가 입력될 경우, “사용자 에러!!” 메시지가
화면에 나타나고 로그인 과정은 자동적으로 처음으로 돌아갑니다.
4. 숫자 버튼을 이용하여 등록된 비밀번호(6자리수)를 입력하고 <확인>을
누르세요.
로그인
에러
사용자 No.
M 공장 출고 시 비밀번호는 4321로 등록되어 있습니다.
비밀번호 등록은“MENU 설정하기”의 “신규 사용자 등록”을
참조하세요. ► 24쪽
비밀번호 에러!!
취소
M 만일 등록되지 않은 비밀번호가 입력될 경우, “비밀번호 에러!!”메시지가
화면에 나타나고 로그인 과정은 자동적으로 처음으로 돌아갑니다.
5. 정상적으로 로그인 과정을 마치면 시스템 키보드는 다음과 같이 카메라
제어모드를 LCD 모니터에 표시하며 우측과 같이 Normal 모드와 비디오
모드로 표시됩니다.
표시 모드 변경은 "시스템 정보 및 설정"의 "표시 모드"를 참조하세요.
► 27쪽
확인
CAM
002
MON
002
M 화면에 표시된 모드에서 다른 모드로 변경을 원하시면 터치스크린을
누르세요.
M 3분 이상 시스템 키보드를 조작하지 않을 경우 LCD 모니터가 Sleep
mode로 전환 되어 화면이 표시되지 않습니다. (Samsung 로고 표시)
터치 판넬 또는 버튼을 누르거나 조이스틱을 움직이면 Sleep mode
이전의 화면이 다시 표시됩니다.
6. 로그아웃을 하시려면 [PRESET] 버튼과 [ALARM RESET] 버튼을
동시에 2초이상 누르시면 로그인 화면이 나타납니다.
14_ 사용하기
비밀번호
CAM
002
MON
002
카메라 제어하기
W 카메라 선택
1. CAM (
)을 누르세요. 화면의 카메라 표시부분이 우측과 같이
표시됩니다.
2. 숫자 버튼을 이용하여 원하는 카메라 번호(0~255)를 입력하고
[ENTER] 버튼을 누르세요.
CAM
002
MON
002
W 모니터 선택
1. [MON] 버튼을 누르세요
2. 현재 선택된 카메라의 영상이 나타나고 있는 모니터 번호(0~255)를 입력하고 <확인>을 누르세요.
W PAN/TILT 제어
키보드의 조이스틱을 상하좌우로 움직여서 카메라의 PAN과 TILT를 조절할 수 있습니다.
조이스틱의 중심에서 멀리 움직일수록 카메라의 이동속도가 빨라집니다.
W ZOOM 동작
키보드의 조이스틱을 시계방향으로 돌리거나, [ZOOM TELE] 버튼을 눌러 ZOOM IN 동작을 조절 할 수 있습니다.
키보드의 조이스틱을 시계 반대방향으로 돌리거나, [ZOOM WIDE] 버튼을 눌러 ZOOM OUT 동작을 조절 할 수
있습니다.
W FOCUS 동작
키보드의 [FOCUS FAR], [FOCUS NEAR] 버튼을 눌러 조절할 수 있습니다.
W IRIS 동작
키보드의 [IRIS OPEN], [IRIS CLOSE] 버튼을 눌러 조절할 수 있습니다.
W AUTO PAN 동작
카메라 MENU에서 설정된 두 지점 사이를 반복해서 이동시킬 때 [AUTO PAN] 버튼을 누르세요.
이때 화면에“AUTO PAN”으로 표시됩니다. AUTO PAN 모드를 해제하려면 [AUTO PAN] 버튼을 다시 한 번
누르세요.
M SSC-C6405 이후에 출시된 모델에서는 [AUTO PAN] 버튼을 누르고 AUTO PAN 번호(1~4)입력 후
[ENTER] 버튼을 눌러 AUTO PAN 동작을 수행 할 수 있습니다.
W SCAN 동작
카메라의 SCAN 모드 설정대로 지정된 여러 곳의 PRESET POSITION을 절환 시간대로 이동시켜 볼 수 있는
기능입니다.
키보드의 [SCAN] 버튼을 누르면 SCAN 동작을 수행하고 동시에 화면에“SCAN”으로 표시됩니다. SCAN 모드를
해제하려면 [SCAN] 버튼을 다시 한 번 누르세요.
M SSC-C6405이후에 출시된 모델에서는 [SCAN] 버튼을 누르고 SCAN 번호(1~4)입력 후 [ENTER] 버튼을
눌러 SCAN 동작을 수행 할 수 있습니다.
W PATTERN 동작
카메라 메뉴의 PATTERN 모드 설정대로 사용자가 설정한 30초간의 카메라 움직임을 볼 수 있는 기능입니다.
키보드의 [PATTERN] 버튼을 누르고 원하는 PATTERN 번호(1~3)를 입력하고 [ENTER] 버튼을 누르면
PATTERN 동작을 수행합니다.
이때 화면에“PATTERN 1”로 표시됩니다.
M SSC-C6405의 ALARM VER 1.100 이상에서는 2분 동안의 카메라 움직임이 PATTERN 동작(1~3)에 저
장됩니다. SSC-5000을 사용하여 카메라 데이터를 업로드/다운로드 할 경우, PATTERN이 설정값과 달라질
수 있으므로 재설정하여 사용해 주세요.
M AUTO동작 (SCAN, AUTO PAN, PATTERN) 중 MANUAL (PAN, TILT, ZOOM, FOCUS) 입력이 들어오면,
AUTO 동작을 멈추고 MANUAL 동작을 수행합니다.
한국어 _15
● 사용하기
카메라의 영상이 표시되고 있는 모니터를 선택하는 기능입니다.
사용하기
W 프리셋 동작
PRESET POSITION 동작을 하려면 키보드의 [PRESET] 버튼을 누르세요.
이때 화면은 우측과 같이 표시됩니다.
프리셋
CAM
000
MON
저장
001
삭제
프리셋 위치 이동
1. 실행하기를 원하는 프리셋 번호를 입력합니다.
2. [ENTER] 버튼을 누릅니다.
프리셋 프로그램 하기
사용자가 원하는 카메라의 화면 상태를 설정하고 수시로 호출하여 모니터링
할 수 있는 기능으로 총 128개의 프리셋 설정이 가능합니다. (0~127)
1. 조이스틱과 카메라 렌즈 버튼을 이용하여 적절한 위치로 카메라를 움직이세요.
프리셋
CAM
000
MON
저장
001
삭제
2. <저장>을 누르세요.
3. 우측과 같이 화면이 표시되면 저장하기를 원하는 프리셋 번호를
입력하고 <확인>을 누르세요.
CAM
프리셋 No. 입력 (0~127)
000
MON
001
취소
프리셋 삭제하기
이미 설정되어 있던 PRESET POSITION을 삭제하는 기능입니다.
1. <삭제>를 누르세요.
2. 우측과 같이 화면이 표시되면 삭제하기를 원하는 프리셋 번호를
입력하고 <확인>을 누르세요.
3. 삭제하고자 하는 프리셋 위치로 카메라가 이동합니다.
시스템 키보드는 삭제 확인 메세지를 화면에 표시합니다.
삭제하길 원하면 <확인>를 누르고, 삭제를 취소하려면 <취소>를
누르세요.
확인
프리셋
CAM
000
MON
저장
001
CAM
삭제
프리셋 No. 입력 (0~127)
000
MON
001
취소
CAM
확인
프리셋 No. 입력 (0~127)
000
MON
001
프리셋 005를 삭제하시겠습니까?
취소
16_ 사용하기
확인
프리셋 모드에서 나가기
프리셋 모드에서 빠져 나가려면 화면 우측 하단의 <EXIT> 아이콘을
누르세요.
프리셋 모드에서 빠져 나가면 카메라 제어모드로 돌아갑니다.
프리셋
CAM
000
MON
저장
001
삭제
● 사용하기
카메라 타이틀 입력하기
1. 선택된 카메라의 이름을 설정할 수 있습니다.
카메라 타이틀 부분을 누르면 타이틀 입력 페이지가 화면에 표시됩니다.
CAM
000
MON
001
2. DEFAULT로 영문 소문자 입력 페이지가 표시됩니다.
CAM
000
MON
001
3. 영문 대문자를 입력할 때에는 <TEXT>를 누르세요.
TEXT
text
숫자
심볼
뒤로
여백
취소
OK
CAM
000
MON
001
3. 숫자를 입력할 때에는 <숫자>를 누르세요.
TEXT
text
숫자
심볼
뒤로
여백
취소
OK
CAM
000
MON
001
4. 특수문자를 입력할 때에는 <심볼>을 누르세요.
M 원하는 글자 모드에서 한 글자씩 누르면서 타이틀을 설정할 수 있습니다.
최대 20글자까지 입력이 가능합니다.
-
TEXT
text
숫자
심볼
뒤로
여백
취소
OK
CAM
000
MON
001
<뒤로>를 누르면 뒤에서부터 한 글자씩 삭제됩니다.
<여백>을 누르면 한 글자가 빈 칸으로 채워집니다.
<취소>를 누르면 입력된 글자가 모두 지워집니다.
<OK>를 누르면 입력한 타이틀이 저장됩니다.
TEXT
text
숫자
심볼
뒤로
여백
취소
OK
타이틀 입력을 취소하고 카메라 제어모드로 되돌아 가려면 <EXIT> 아이콘을 누르세요.
한국어 _17
사용하기
W 카메라 연결 정보
현재 선택된 카메라에 연결되어 있는 DVR 번호를 알아보려면
우측과 같이 카메라 번호 표시부분을 누르세요.
CAM
000
MON
001
카메라 번호 표시부분을 누르면 우측과 같은 화면이 표시됩니다.
접속정보
CAM
000
MON
001
CAM
000
DVR
001
연결된 기기로 이동하기
연결정보 표시 화면에서 <DVR 001>부분을 누르면 DVR 001번이 선택되며 DVR 제어모드로 화면이 바뀝니다.
연결된 DVR 번호 입력하기
1. 연결정보 표시 화면에서 키보드의 [DVR] 버튼을 누르세요
2. 숫자표시의 색상이 반전된 상태에서 연결된 DVR의 번호를 숫자 키를 이용하여 입력한 후 [ENTER] 버튼을
누르세요.
W CAMERA MENU
선택된 카메라의 MENU를 제어하려면 화면 좌측 하단의 <SETUP> 아이콘을
누르세요.
CAM
000
MON
001
방향키와 <확인>을 사용하여 CAMERA MENU를 제어합니다.
CAMERA MENU에서 빠져 나오려면 <EXIT> 아이콘을 누르세요.
M SAMSUNG DOME CAMERA의 MENU를 제어하는 경우, 조이스틱을
상하좌우로 움직이면 방향키로 사용하거나, AF 버튼을 눌러 확인키로
사용할 수 있습니다.
18_ 사용하기
CAM
카메라 설정
000
확인
DVR 제어하기
DVR에 따라 여러 기능이 있으므로, 각 DVR의 사용 설명서를 참고하도록 권장합니다.
DVR set의 [MENU] 버튼을 눌러 설정메뉴의 "시스템 € 원격 제어 장치" 항목이 "Samsung System Keyboard"로
설정되어 있는지 확인하세요. ID, 전송속도 등을 적절히 설정한 후에 DVR을 제어할 수 있습니다.
DVR 선택
1. [DVR] 버튼을 누르세요.
CAM
2. 숫자 버튼을 이용하여 원하는 DVR 번호(0~255)를 입력하고 [ENTER]
버튼을 누르세요.
MON
000
● 사용하기
001
DVR
3. DVR 모델에 따라 화면이 표시됩니다.
000
M 카메라 제어모드에서 [DVR] 버튼을 누를 경우 우측과 같이 화면에 DVR 입력 BOX가 표시됩니다.
이 때 위와 같은 방법으로 DVR을 선택하세요.
DVR 선택 화면 예시
1. SHR-4081, SHR-4160
DVR
013
SHR-4081
MON
000
녹화
모드
패닉
일시정지
녹화잠김
줌
DVR
채널선택
013
SHR-4081
MON
001
탐색
알람
2. PC DVR
DVR
011
SPR7416
MON
000
4분할
탐색
9분할
비상녹화
16분할
알람꺼짐
DVR
채널선택
011
SPR7416
MON
000
절환
3. SHR-5040, 5042
DVR
002
SHR-5042
MON
000
탐색
줌
녹화
오디오
알람
꺼냄
모드
DVR
채널선택
002
SHR-5042
MON
002
일시정지
한국어 _19
사용하기
4. SHR-2XXX계열, SHR-508X, 516X계열
DVR
012
SHR-5082
MON
000
DVR
녹화
모드
패닉
일시정지
알람
줌
오디오
꺼냄
DVR
채널선택
012
SHR-5162
채널선택
002
MON
000
DVR
채널선택
002
SHR-5082
SHR-2042
MON
MON
002
002
DVR에 연결된 PTZ 장치 제어하기
DVR 모델에 따라 DVR에 연결된 PTZ 장치를 직접 제어할 수 없는 경우도 있습니다.
이런 경우에는 DVR 제어 모드에서 <EXIT> 아이콘을 눌러 카메라 제어 모드로 이동하여 해당 카메라를 제어할
수 있습니다.
DVR에서 PTZ장치 설정하기
1. DVR MENU를 선택하세요.
2. 설정메뉴의 “카메라 € PTZ 장치 설정”을 선택하세요.
3. DVR 제어모드에서 조작할 수 있는 카메라를 설정하는 화면이 표시됩니다.
각 항목을 입력하고 [ENTER] 버튼을 누르세요. (자세한 사항은 해당 DVR의 사용설명서를 참고하세요.)
4. 카메라 설정을 완료하고 DVR MENU에서 빠져 나온 후, 키보드에서 해당 DVR을 다시 선택하세요.
(DVR + 해당 DVR 번호 + ENTER)
M DVR 모델에 따라 “설정메뉴 € 카메라 € PTZ 장치 설정”이 비활성화 되어 있을 수 있습니다.
이런 경우에는 “설정메뉴 € 시스템 € 원격 제어 장치”에서“장치”항목을 “없음”으로 설정한 후 PTZ 장치
설정을 하세요
시스템 키보드의 DVR 제어 모드에서 카메라 선택 및 조작하기
1. DVR 제어 모드에서 키보드상의 [CAM] 버튼을 누르세요.
2. 우측 그림과 같이 화면의 왼쪽에 <PTZ> 아이콘이 표시됩니다.
DVR
녹화
모드
패닉
일시정지
알람
줌
000
오디오
꺼냄
DVR
녹화
모드
패닉
일시정지
알람
줌
오디오
꺼냄
002
SHR2042
MON
3. 키보드 숫자 키를 이용하여 조작을 원하는 카메라 Channel 번호를
입력하고 [ENTER] 버튼을 누르세요.
4. 우측 그림과 같이 표시 되면 카메라의 조작이 가능해집니다.
M DVR 제어 모드 화면 하단 중앙의 <카메라 설정> 아이콘을 누르면 현재
선택되어 있는 카메라 MENU를 제어할 수 있습니다.
M 선택된 카메라의 프리셋 조작 및 SCAN, AUTO PAN, PATTERN 동작
등도 제어할 수 있습니다.
20_ 사용하기
002
SHR2042
MON
000
01
DVR 한 채널 선택하기
1. DVR 모니터의 하단 <CH>
아이콘을 누르세요.
2. 우측과 같이 채널 선택화면이
표시됩니다.
DVR
011
SPR7416
MON
000
4분할
탐색
9분할
비상녹화
16분할
알람꺼짐
절환
DVR
채널선택
011
SPR7416
MON
000
3. 원하는 채널을 선택하세요.
● 사용하기
4. 선택을 마치려면 화면 우측 하단의 <EXIT> 아이콘을 누르면 다시 DVR 제어화면으로 돌아갑니다.
M DVR 채널은 키보드의 숫자 버튼(0~9)을 이용하여 선택할 수도 있습니다
DVR MENU 제어하기
선택한 DVR의 MENU를 제어하려면 LCD 모니터 좌측 하단의 <SETUP>
아이콘을 누르세요.
DVR
DVR 설정
000
SPR7416
확인
방향키와 <확인>을 사용하여 DVR MENU를 제어하세요.
조이스틱을 상하좌우로 움직여서 방향키로 사용할 수도 있습니다.
DVR MENU 제어하기를 마치려면 <EXIT> 아이콘을 누르세요.
한국어 _21
MENU 설정하기
메인 메뉴
1. 키보드의 [MENU] 버튼을 누르면 우측과 같이 로그인 화면이 나타납니다.
로그인
2. 숫자 버튼을 이용하여 올바른 사용자 No.와 비밀번호를 입력 하세요.
사용자 No.
비밀번호
3. 로그인 과정을 마치면 우측과 같이 메인 메뉴가 화면에 표시됩니다.
4. 메인 메뉴에서 제어하고자 하는 항목을 누르세요.
메인 메뉴에서 <EXIT> 아이콘을 누르면 카메라 제어모드로 돌아갑니다.
취소
확인
M 키보드 설정의 비밀번호 확인 항목이“꺼짐”로 설정되어 있을 경우, [MENU]
버튼을 누르면 로그인 과정을 거치지 않고 바로 메인 메뉴 화면이 표시됩니다.
메인 메뉴
M 현재 사용자의 등급이 관리자이거나 사용자일 경우, [MENU] 버튼을 누르면
MENU로 진입할 수 없습니다.
키보드 설정
카메라 설정
000
DVR 설정
001
키보드 설정
메인 메뉴에서 <키보드 설정>을 누르면 키보드 설정이 표시됩니다.
키보드 설정
키보드 설정 메뉴는 우측과 같은 7개의 주요 항목으로 구성되어 있습니다.
RS-485 통신 설정
비밀번호 변경
비밀번호 확인
신규사용자 등록
카메라 데이타 다운로드
카메라 데이타 업로드
시스템 정보 및 설정
켜짐
RS-485 통신 설정
키보드 설정에서 <RS-485 통신 설정>을 누르면 우측과 같이 RS-485 통신 설정이
화면에 표시됩니다.
키보드 설정
M 공장 출하 시 키보드의 주소는 0번으로 설정되어 있습니다.
M 공장 출하 시 키보드의 전송 속도는 9600BPS로 설정되어 있습니다.
RS-485 통신 설정
¨주소 설정
0
¨프로토콜 1(포트1)
SAMSUNG
¨프로토콜 1(포트2)
SAMSUNG
¨전송 속도
9600
¨전송 방식
Half Duplex
M 공장 출하 시 키보드의 전송 방식은 Half Duplex로 설정되어 있습니다.
주소 설정
시스템 키보드의 주소를 설정할 수 있습니다.
키보드 주소 입력 (0~32)
키보드 설정
1. <주소 설정>을 누르면 다음과 같이 키보드 주소 입력 화면이 표시됩니다.
2. 숫자 버튼을 이용하여 주소를 지정한 후 [ENTER] 버튼을 누르세요.
주소 입력을 하지 않고 빠져 나가려면 화면 우측 하단의 <EXIT> 아이콘을
누르세요.
취소
확인
M 주소 "0" : 한 대만 사용할 경우
주소 "1~32" : 여러 대를 연결해서 사용할 경우
M 여러 대를 연결해서 사용할 경우, 1~32 사이의 번호 중에서 선택하여 사용해야 합니다.
만약에 "0"으로 설정해서 사용하면 통신에 장애가 발생하여 오동작을 할 수 있습니다.
M 여러 대를 연결해서 사용할 경우, 서로 다른 두 대의 키보드가 동시에 제어하려는 경우에는, 먼저 통신을 시작한
키보드가 우선권을 갖게 됩니다.
22_ MENU 설정하기
프로토콜 포트 1/포트 2
RS-485 통신 프로토콜을 설정할 수 있습니다.
키보드 설정
시스템 키보드의 RS-485 통신이 지원하는 카메라 프로토콜입니다.
SAMSUNG / Pelco-D / Pelco-P / Vicon / Panasonic / Kalatel /
Diamond / AD / Philips / Erna / VCL TP / Techwin / Honeywell 중
원하는 프로토콜을 누르세요.
Kalatel
Diamond
M 포트 1/포트 2의 프로토콜을 각각 다르게 설정할 수 있어 2가지의
프로토콜을 동시에 제어할 수 있습니다.
키보드 설정
Honeywell
RS-485 통신 설정
¨주소 설정SAMSUNG
0 AD
¨프로토콜 Pelco-D
1(포트1)
SAMSUNG
Philips
¨프로토콜 Pelco-p
1(포트2)
SAMSUNG
Erna
¨전송 속도Vicon
9600
VCL TP
¨전송 방식Panasonic
Half
Duplex
Techwin
Kalatel
Diamond
Honeywell
전송속도
RS-485 통신 전송속도를 설정할 수 있습니다.
키보드 설정
1. <전송속도>를 누르면 다음과 같이 POPUP 창이 표시됩니다.
시스템 키보드의 RS-485 통신이 지원하는 전송속도입니다.
2. 1200 / 2400 / 4800 / 9600 / 19200 / 38400.
6가지 전송속도 중 원하는 전송속도를 선택하세요.
RS-485 통신 설정
¨주소 설정
0
1200
¨프로토콜 1(포트1)
SAMSUNG
2400
¨프로토콜 1(포트2)
SAMSUNG
¨전송 속도
9600 4800
9600
¨전송 방식
Half Duplex
19200
38400
전송방식
1. 시스템 키보드의 전송방식 모드를 설정할 수 있습니다.
<전송방식>을 누르면 다음과 같이 POPUP 창이 표시됩니다.
키보드 설정
2. Full Duplex / Half Duplex.
2가지 Duplex 중 원하는 모드를 선택하세요.
RS-485 통신 설정
¨주소 설정
0
¨프로토콜 1(포트1)
SAMSUNG
¨프로토콜 1(포트2)
SAMSUNG
¨전송 속도
9600
¨전송 방식
Half
Duplex
Full Duplex
Half Duplex
M RS-485 통신 설정 제어를 마치려면 화면 우측 하단의 <EXIT> 아이콘을
누르세요. 키보드 설정 화면으로 변경됩니다.
비밀번호 변경
시스템 키보드의 현재 사용자의 비밀번호를 변경할 때 사용하세요.
키보드 설정
비밀번호 변경
사용자 No.
비밀번호
취소
확인
1. 먼저 현재의 사용자 No.와 비밀번호를 입력하세요.
2. 사용자 No.와 비밀번호를 올바르게 입력하면 우측과 같이 화면이 변경됩니다.
키보드 설정
비밀번호 변경
신규 비밀번호 입력
¾¾¾¾¾¾
신규 비밀번호 확인
¾¾¾¾¾¾
취소
확인
한국어 _23
● MENU 설정하기
M 당사에서 제공하는 멀티 프로토콜은 설치 조건에 따라 지원이 되지 않을 수
있으므로 설치상에 문의 사항 발생시 당사나 제품 구입처로 문의 하시기
바랍니다.
RS-485 통신 설정
¨주소 설정SAMSUNG
0 AD
¨프로토콜 Pelco-D
1(포트1)
SAMSUNG
Philips
¨프로토콜 Pelco-p
1(포트2)
SAMSUNG
Erna
¨전송 속도Vicon
9600
VCL TP
¨전송 방식Panasonic
Half
Duplex
Techwin
MENU 설정하기
신규 비밀번호
1. 변경할 비밀번호를 입력하세요.
2. 숫자 버튼을 이용하여 비밀번호를 입력한 후 [ENTER] 버튼을 누르세요.
M 비밀번호는 6자리까지 입력이 가능합니다.
신규 비밀번호 확인
변경한 비밀번호를 확인하기 위한 절차입니다.
숫자 버튼을 이용하여 비밀번호를 입력한 후 [ENTER] 버튼을 누르세요.
M 신규 비밀번호와 일치하지 않을 경우“비밀번호 에러!!” 메세지가 화면에 표시되고, 사용자 No. 입력부터 다시
시작해야 합니다.
비밀번호 확인
<켜짐> 설정 시“MENU”진입 당시 사용자 No.와 비밀번호를 물어 보는 화면이
표시됩니다.
키보드 설정
<꺼짐> 설정 시“MENU”모드로 바로 진입 가능합니다.
RS-485 통신 설정
비밀번호 변경
비밀번호 확인
신규사용자 등록
카메라 데이타 다운로드
카메라 데이타 업로드
시스템 정보 및 설정
켜짐
꺼짐
M 공장 출하 시 <켜짐>으로 되어 있습니다.
신규 사용자 등록
시스템 키보드에 새로운 사용자를 추가하는 기능입니다.
신규 사용자 No.
1. 새로운 사용자 번호를 입력하세요.
키보드 설정
신규 사용자 등록
사용자 No.
2. 숫자 버튼을 이용하여 번호를 입력한 후 [ENTER] 버튼을 누르세요.
M 사용자 번호는 1~99까지 입력이 가능합니다.
취소
확인
신규 비밀번호
1. 새로운 비밀번호를 입력하세요.
2. 숫자 버튼을 이용하여 비밀번호를 입력한 후 [ENTER] 버튼을 누르세요.
M 비밀번호는 6자리까지 입력이 가능합니다.
키보드 설정
신규 사용자 등록
신규 비밀번호 입력
¾¾¾¾¾¾
신규 비밀번호 확인
¾¾¾¾¾¾
취소
확인
24_ MENU 설정하기
신규 비밀번호 확인
새로운 비밀번호를 확인하기 위한 절차입니다.
숫자 버튼을 이용하여 비밀번호를 입력한 후 [ENTER] 버튼을 누르세요.
M 신규 비밀번호와 일치하지 않을 경우“비밀번호 에러!!” 메세지가 화면에 표시되고, 사용자 No. 입력부터 다시 시작해야
합니다.
확인이 완료되면 화면이 우측과 같이 표시됩니다.
키보드 설정
- 사용자 No. : 새로 등록한 사용자 번호가 표시됩니다.
RS-485 통신 설정
¨사용자 No.
2
¨비밀번호
¾¾¾¾¾¾
¨사용자등급
사용자
- 사용자등급 : 새로 등록한 사용자의 등급을 설정할 수 있습니다.
사용자 등급
사용자의 등급을 설정하려면 <사용자등급>을 누르세요.
키보드 설정
시스템 키보드가 제공하는 사용자의 등급은 책임자/ 관리자 / 사용자입니다.
원하는 사용자 등급을 선택하세요.
RS-485 통신 설정
¨사용자 No.
2
¨비밀번호
¾¾¾¾¾¾
책임자
¨사용자등급
사용자
관리자
사용자
M DEFAULT OPERATOR LEVEL은 사용자입니다.
사용자 등급에 관한 자세한 내용은 “사용자 등급”을 참고하세요. ► 28쪽
카메라 데이터 다운로드
SAMSUNG DOME CAMERA의 설정 데이터를 다운로드 받기 위한 기능입니다.
다운로드 확인 화면
처음 데이터를 다운로드할 경우
1. 현재 선택된 카메라의 설정 데이터를 다운로드 합니다.
키보드 설정
2. <확인>을 누르면 다운로드가 시작됩니다.
카메라 데이타 다운로드
카메라 000 의 데이타를
다운로드 시작합니다.
3. <취소> 또는 <EXIT> 아이콘을 누르면 키보드 설정 화면으로 돌아갑니다.
취소
확인
다운로드 된 데이터가 있을 경우
1. 이미 시스템 키보드에 카메라 데이터가 저장되어 있을 경우 안내 문구를
화면에 출력합니다.
키보드 설정
카메라 데이타 다운로드
이미 키보드에 카메라 000의
데이타가 있습니다.
2. <확인>을 누르면 다운로드가 시작됩니다.
카메라 001의 데이타를 덮어쓰기 합니다.
3. <취소> 또는 <EXIT> 아이콘을 누르면 키보드 설정 화면으로 돌아갑니다.
취소
확인
다운로드 진행 화면
다운로드 확인 화면에서 <확인>을 누르면 우측과 같이 다운로드
진행 화면이 표시됩니다
키보드 설정
카메라 데이타 다운로드
카메라 000
다운로드 중...
한국어 _25
● MENU 설정하기
- 비밀번호 : 새로 등록한 비밀번호가 표시됩니다. (******)
MENU 설정하기
다운로드가 완료되면 완료 메시지를 표시합니다.
키보드 설정
카메라 데이타 다운로드
카메라 000
다운로드 완료!!
카메라 데이터 업로드
SAMSUNG DOME CAMERA의 설정 데이터를 다운 받아서 카메라를 교체할 경우 교체한 카메라에 이미 설정한 설정 값을
그대로 업로드하기 위한 기능입니다.
업로드 확인 화면
시스템 키보드에 저장된 카메라 DATA가 없을 경우
카메라 데이터 업로드를 할 수 없습니다.
<확인>, <취소>, <EXIT>아이콘을 누르면 키보드 설정 화면으로
돌아갑니다.
키보드 설정
카메라 데이타 업로드
키보드에 카메라 데이타가 없습니다.
취소
확인
카메라 DATA가 저장되어 있을 경우
현재 저장되어 있는 카메라 데이터가 현재 선택된 카메라로 업로드 된다는
안내 메시지가 표시됩니다.
<확인>을 누르면 업로드가 시작됩니다.
<취소> 또는 <EXIT>아이콘을 누르면 키보드 설정 화면으로 돌아갑니다.
키보드 설정
카메라 데이타 업로드
카메라 000 의 데이타를
카메라 001로 업로드 시작합니다.
취소
확인
업로드 진행 화면
1. 업로드 확인 화면에서 <확인>을 누르면 다음과 같이 업로드 진행
화면이 표시됩니다.
키보드 설정
카메라 데이타 업로드
카메라 000
업로드 중...
2. 업로드가 완료되면 완료 메시지를 표시합니다.
키보드 설정
카메라 데이타 업로드
카메라 000
업로드 완료!!
26_ MENU 설정하기
시스템 정보 및 설정
S/W 버젼
현재 버전을 표시합니다. 설정 변경을 할 수 없습니다.
키보드 설정
시스템 정보 및 설정
S/W버젼
v1.00_080531
¨언어
한국어
¨시스템 초기화
¨표시모드
Normal
현재 표시되어 있는 언어를 표시합니다.
키보드 설정
1. 표시 언어를 변경하려면 <언어>를 누르세요.
2. 시스템 키보드가 제공하는 언어는 English / Fran ais / Deutsch /
Espa ol / Italiano/ Русский / Polski/ 中國語 / 한국어 / ESKY/
T RK E / 日本語 / PORTUGU S / DUTCH / DANSK / HRVATSKI
입니다.
원하는 언어를 선택하세요.
시스템 정보 및 설정
English
한국어
5000-02L
ČESKY
한국어
TÜRKÇE
日本語
PORTUGUÊS
Normal
Русский
DUTCH
Polski
DANSK
中國語
HRVATSKI
S/W버젼Français
¨언어
Deutsch
¨시스템 초기화
Español
¨표시모드 Italiano
시스템 초기화
모든 메뉴 값을 처음 DEFAULT 값으로 재설정 합니다.
시스템 초기화
키보드 설정
<확인>을 누르면 DEFAULT 설정을 시작합니다.
공장초기값으로 설정하시겠습니까?
M 시스템 초기화가 완료되면 시스템은 처음부터 다시 시작됩니다.
취소
확인
표시 모드
1. 화면에 표시되는 모드를 변경하려면, <표시 모드>를 누르세요.
2. 화면 모드를 <비디오>나 <Normal>로 설정하세요.
M 설정값은 전원을 다시 켜야 적용됩니다.
키보드 설정
시스템 정보 및 설정
S/W버젼
¨언어
¨시스템 초기화
¨표시모드
v1.00_080531
한국어
Normal
비디오
Normal
M 작동 중 화면 모드 변경을 원하시면 터치 스크린을 눌러 주세요.
한국어 _27
● MENU 설정하기
언어
MENU 설정하기
사용자 등급
사용자 등록 시 등록되는 사용자 등급은 책임자 / 관리자 / 사용자로 총 3개의 등급이 있으며 “책임자”가 최상위 등급입니다.
다양한 설정 메뉴 및 시스템 기능의 활용 가능범위는 사용자 등급에 의해 결정됩니다.
책임자
관리자
사용자
Camera Setup
O
X
X
DVR Setup
O
X
X
PTZ Control in DVR Mode
O
O
X
Preset Save
O
X
X
Preset Delete
O
O
X
Save Camera Title
O
O
X
MENU Button
O
X
X
Save Connect Information
O
X
X
Save Connected Monitor
O
O
X
Move Jog/Shuttle
O
O
X
Move Joystick
O
O
X
DVR Search
O
O
X
DVR Search (including PLAY Button)
O
O
X
Record On/Off
O
O
X
Select Camera/DVR
O
O
O
Camera Setup in DVR Mode
O
X
X
28_ MENU 설정하기
기타정보
제품사양
Item
Description
CONNECTOR TYPE : 8P TERMINAL TYPE
● 기타정보
INTERFACE(RS-485)
PORT : 2 PORT
BAUD RATE : 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps
4.3" TFT LCD PANEL + TOUCH PANEL
TFT LCD PANEL
EFFECTIVE DISPLAY AREA : 95.040mm[H] x 53.856mm[V]
NUMBER OF DOTS : 1440[H] x 272[V]
DOT PITCH : 66.0㎛[H] x 198.0㎛[V]
USB PORT (USB 2.0)
VIDEO INPUT/OUTPUT
OSD
MULTI PROTOCOL(CAMERA)
JOY STICK
LED
S/W Upgrade
Composite Video 1.0Vp-p, 75ohm, BNC Type, Loop Through out
16개국어(Eng/Fre/Ger/Spa/Ita/Rus/Pol/Kor/Cze/Tur/Chi/Jpa/Bra(Port)/Neth/
Denma/Croatia)
Pelco-D, Pelco-P, Vicon, Panasonic, GE-Khalatel, Diamond,
American Dynamic,Philips,Erna,VCLTP,Samsung Electronics ,Techwin, Honeywell
3D JOY STICK (PAN/TILT/ZOOM)
MONITOR, CAMERA, DVR
PAN : LEFT / RIGHT
TILT : UP / DOWN
IRIS : CLOSE / OPEN
PAN/TILT & LENS CONTROL
FOCUS : FAR / NEAR
ZOOM : TELE / WIDE
PRESET, PATTERN, AUTO PAN, SCAN
AUX1, AUX2, AUX3, AUX4
Target : SAMSUNG DVR
DVR CONTROL
SW : RW, STOP, PLAY, FF, REC
JOG/SHUTTLE : FORWARD/REVERSE, PLAY/REVERSE PLAY/FF/RW
POWER
POWER CONSUMPTION
DC 12V
4W
OPERATION TERPERATURE
0℃ ~ 40℃
OPERATION HUMIDITY
RANGE
20 ~ 85%
DIMENSIONS(WxHxD)
428mm x 137mm x 199mm
WEIGHT
1.415Kg (NET)
한국어 _29
기타정보
Q&A
문제
해결
• RS-485 통신선이 정상적으로 연결되어 있는지 확인하세요.
시스템 키보드 통신이 되지 않습니다.
• 시스템 키보드의 주소가 정확하게 설정되어 있는지 확인하세요.
• 어드레스 설정 방법은“MENU 설정하기”의 “RS-485 통신 설정”부분을
참고하세요. ► 22쪽
• 시스템 키보드의 [MENU]와 [ENTER] 버튼을 동시에 누른 상태에서 전원을
켜주세요.
시스템 로그인 화면에서 비밀번호가
기억이 나지 않습니다.
• “삑”하는 부저 소리가 울릴 때까지 버튼을 누르세요.
• 부저 소리와 함께 시스템이 Factory Default 상태로 재설정 됩니다.
• 로그인 방법은“사용하기”의 “로그인”부분을 참고하세요. ► 14쪽
M 본 제품에 사용중인 LCD 판넬은 소모성 자재로 수명이 다하면 교체하여 사용하십시오.
30_ 기타정보
서비스 요청하시기 전에 꼭 알아 두세요
다음과 같은 사항에 대하여 서비스 요청시 유상서비스로 처리될 수 있습니다.
(기타 궁금한 사항이 있을 때는 1588-3366으로 문의하시면 자세한 내용을 안내받을 수 있습니다.)
[1] 고객 주의사항
z 보안 시스템 및 제품의 이상 유무를 정기적으로(매일) 점검하여 사용하시기 바랍니다.
z 본 제품은 감시 보조장비로 도난(재산 피해), 화재, 천재지변 등으로 인해 발생된 물적/인적 피해에 대해서는
삼성전자(주)에서 책임지지 않습니다.
z A/S는 당사 해당 제품(단품)에 대해서만 가능합니다.
설치문제로 인한 불량은 설치 전문 업체 및 유지 보수업체를 통해 처리하셔아 합니다.
z 제품 사용 설명서에 포함되지 않는 기능이나, 타사 쇼핑몰 등에서 잘못 기재된 기능은 당사에서 책임을 질 수 없습니다.
z 서비스 요청시 제품에 저장된 중요한 데이터는 서비스를 받는 동안 손실될 수 있으므로, 반드시 백업을 받아 두시기
바랍니다. 수리과정에서 손실될 경우 당사에서 책임을 질 수 없습니다.
[2] 제품 사용설명으로 서비스 요청한 경우
z 사용환경에 따른 신호 점검, 전원 점검, 네트워크 환경 문제 등의 서비스 요청시
z 제품과 관련된 타기기의 설치, 설명 요청시
[3] 제품 간단 조정이나 헤드 세척 등으로 서비스 요청한 경우
z
z
z
z
z
제품 안에 이물이 투입되어 문제가 발생하여 서비스를 요청시
제품 사용중 헤드세척이나 내부 이물제거로 서비스를 요청시
제품 간단조정이나 분해하지 않고 처리하는 경우
제품에 클리닝 테이프 또는 렌즈 클리너를 잘못 사용하여 고장이 발생할 경우
제품고장 요인이 아닌 S/W 업그레이드 요청시
[4] 그 밖의 경우
z 제품에서 사용되는 소모품(기록매체 등)의 관리 소홀로 인한 고장이나 사용설명 서비스 요청시
(소모품 문제에 대한 사용설명 및 서비스 요청은 해당업체에 문의하여 주십시오)
z 품질이 좋지 않은 기록매체 사용에 따른 고장이나 사용설명 서비스 요청시
z 제품이 비정상적인 환경에서 사용하거나 설치되어 문제가 발생한 경우
※ 상기와 같은 유형의 서비스를 받으실 경우에는 소정의 수수료가 부과될 수 있으므로,
서비스 신청전 전문상담원(1588-3366)을 통하여 보다 양질의 서비스를 받으시길 권장 드립니다.
제 품
MONITOR
CAMERA
T/L VCR
DVR
CONTROLLER
WEB TRANS
ACC류
제 품
부 품
핵심부품
보증기간 보유기간
4년
10,000시간
5년
5년
헤드드럼:1.5년
1년
5년
5년
5년
6개월
외관, 설치물
무상서비스
서비스에 대하여
■ 저희 삼성전자에서는 품목별 소비자 분쟁해결 기준 (공정거래위원회 고시 제2008-3호)에 따라 아래와 같이
제품에 대한 보증을 실시합니다.
■ 서비스 요청시 삼성전자서비스(주) 또는 지정된 협력사에서 서비스를 합니다.
■ 보상여부 및 내용통보는 요구일로부터 7일이내에, 피해보상은 통보일로부터 14일 이내에 해결하여 드립니다.
모 델 명
제 품 명
년
구 입 일
월
일
Serial No.
판매금액
구입대리점
※ 일반제품을 영업용도로 (비디오방, DVD방, 업무용 등) 전환하여 사용할 경우의
보증기간이 반으로 단축 적용됩니다. (핵심부품 포함)
※ 고장이 아닌 경우 서비스를 요청하면 요금을 받게 되므로 반드시
사용설명서를 읽어 주십시오.
보상내역
소비자피해유형
구입후 10일 이내에 중요한 수리를 요할 때
품질 보증기간 이내
품질 보증기간 이내
제품교환 또는 구입가 환급
구입후 1개월 이내에 중요한수리를 요할 때 제품교환 또는 무상수리
제품구입시 운송과정 및 제품설치중
발생된 피해
교환된 제품이 1개월이내에
중요한수리를 요하는고장발생
제품교환
해당없음
구입가 환급
교환불가능시
부품보유기간내
정상적인 사용 상
태에서 발생한 성
능, 기능상의 고장
발생시
동일하자로 3회까지 고장 발생시
수리
가능
무상수리
유상수리
유상수리
서로 다른 하자로 5회째
고장 발생시
유상수리
제품교환 또는
구입가 환급
부품보유기간 이내 수리용
부품을 보유하고 있지 않아
수리가 불가능한 경우
수리용 부품은 있으나
수리 불가능시
소비자의 고의,
과실로 인한
고장인 경우
수리가 불가능한 경우
수리가 가능한 경우
기구세척, 조정, 사용설명, 설치 등
제품고장이 아닌 경우
■ 제품 신규 설치 및 판매점(소비자)에서
부실하게 설치해 주어 재 설치시
■ 추가 제품 구입 및 이동, 이사 등으로 인한 설
치 변경시
■ 사용설명 및 분해하지 않고 간단한 조정시
■ 제품 내부 먼지, 헤드 등의 세척 및 이물 제거시
■ 안테나, 유선신호, 전원 등 외부환경 문제시
■ 인터넷, PC, 외부안테나, 유선신호, 전원설명
및 설치시
■ 타사 제품 (소프트웨어 포함)으로 인한 고장
설명시
동일하자로 4회째 고장 발생시
소비자가 수리 의뢰한 제품을
사업자가 분실한 경우
유상서비스
정액 감가상각한
금액에 10%를
가산하여 환급
정액감가상각후
환불
유상수리에 해당하는
금액징수후 제품교환
유상수리 금액징수 후
감가상각적용 제품교환
유상수리
유상수리
소비자 과실로 고장난 경우
■ 소비자의 취급 부주의 및 잘못된 수리, 개조
로 고장발생시
- 제품에 외부 이물을 투입하여 고장 발생시
- 외부 충격이나 떨어뜨림 등에 의한 고장,
손상 발생시
- 전기용량을 틀리게 사용하여 고장이 발생된
경우
- 당사에서 미지정한 소모품, 옵션품 사용으로
고장 발생시
- 삼성전자(주) 서비스위탁업체인 삼성전자
서비스(주) 기사 및 협력사 기사가 아닌 사람
이 수리하여 고장발생시
- 사용설명서 내에 “주의사항”을 지키지 않아
고장발생시
그밖의경우
■ 천재지변(낙뢰,화재,염해,수해 등)에 의한
고장 발생시
■ 소모성 부품의 수명이 다한 경우 (배터리,형광등,
헤드,진동자,램프류,필터류,토너,드럼,리본 등)
이 보증서는 한국에서만 적용되며, 해외에서는 적용 받으실 수 없습니다.
다시 발행하지 않으므로 사용설명서와 함께 잘 보관해 주십시오.
Korea _32
Code No. AB82-01968A-01
Download PDF
