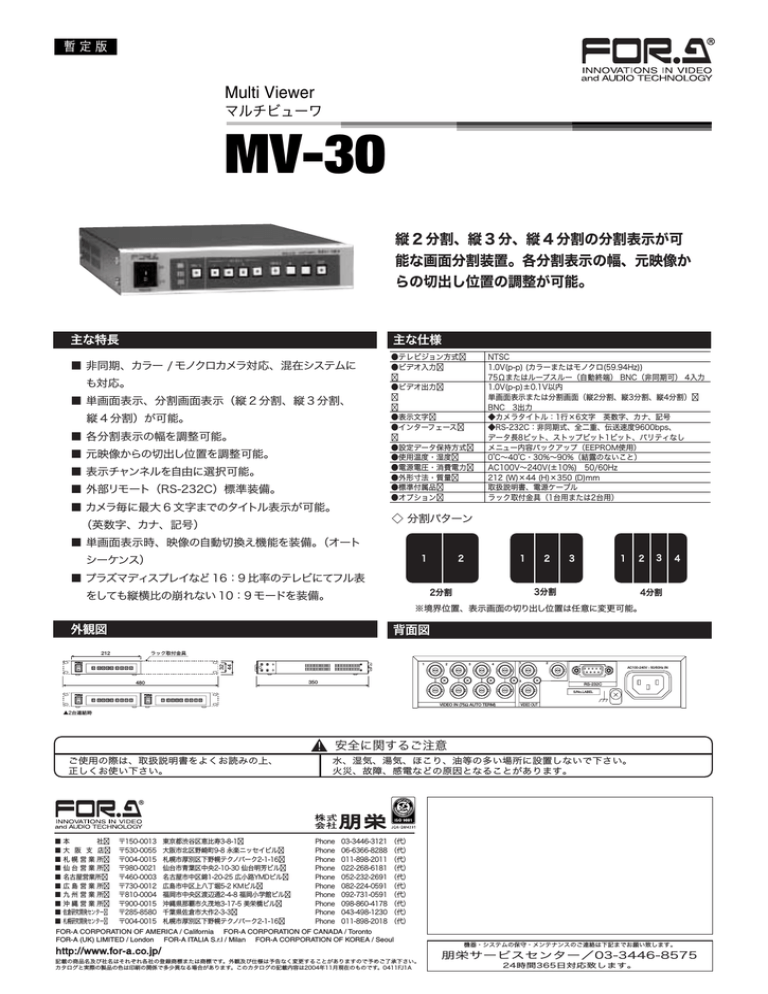

Multi Viewer
マルチビューワ
MV-30
縦 2 分割、縦 3 分、縦 4 分割の分割表示が可
能な画面分割装置。各分割表示の幅、元映像か
らの切出し位置の調整が可能。
主な特長
主な仕様
■ 非同期、カラー / モノクロカメラ対応、混在システムに
●テレビジョン方式
●ビデオ入力
も対応。
NTSC 1.0V(p-p) (カラーまたはモノクロ(59.94Hz))
75Ωまたはループスルー(自動終端) BNC(非同期可) 4入力
1.0V(p-p)±0.1V以内 単画面表示または分割画面(縦2分割、縦3分割、縦4分割)
BNC 3出力
◆カメラタイトル:1行×6文字 英数字、カナ、記号
◆RS-232C:非同期式、全二重、伝送速度9600bps、
データ長8ビット、ストップビット1ビット、パリティなし
メニュー内容バックアップ(EEPROM使用)
0℃∼40℃・30%∼90%(結露のないこと)
AC100V∼240V(±10%) 50/60Hz
212 (W)×44 (H)×350 (D)mm
取扱説明書、電源ケーブル
ラック取付金具(1台用または2台用)
●ビデオ出力
■ 単画面表示、分割画面表示(縦 2 分割、縦 3 分割、 ●表示文字
●インターフェース
縦 4 分割)が可能。
■ 各分割表示の幅を調整可能。
■ 元映像からの切出し位置を調整可能。
■ 表示チャンネルを自由に選択可能。
■ 外部リモート(RS-232C)標準装備。
■ カメラ毎に最大 6 文字までのタイトル表示が可能。
(英数字、カナ、記号)
●設定データ保持方式
●使用温度・湿度
●電源電圧・消費電力
●外形寸法・質量
●標準付属品
●オプション
◇ 分割パターン
■ 単画面表示時、映像の自動切換え機能を装備。(オート
1
シーケンス)
2
1
■ プラズマディスプレイなど 16:9 比率のテレビにてフル表
3
1
2
3分割
2分割
をしても縦横比の崩れない 10:9 モードを装備。
2
3
4
4分割
※境界位置、表示画面の切り出し位置は任意に変更可能。
外観図
背面図
ラック取付金具
1
32
44
212
480
2
3
4
1
AC100-240V - 50/60Hz IN
3
350
2
RS-232C
S/No.LABEL
VIDEO IN (75Ω AUTO TERM)
VIDEO OUT
▲2台連結時
