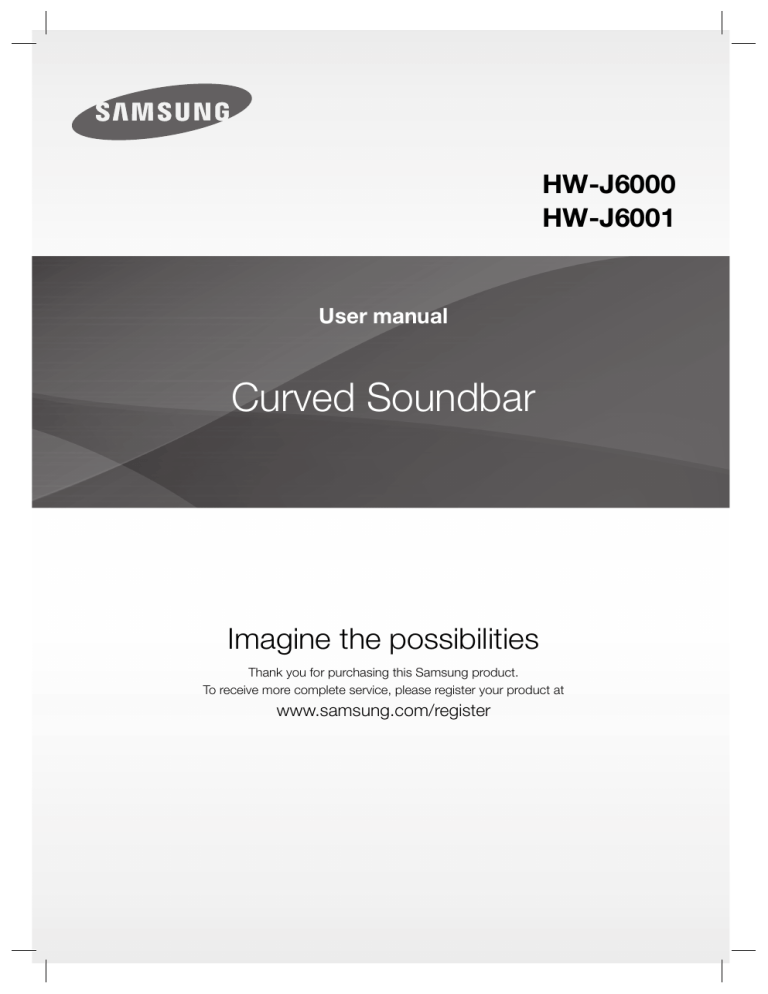

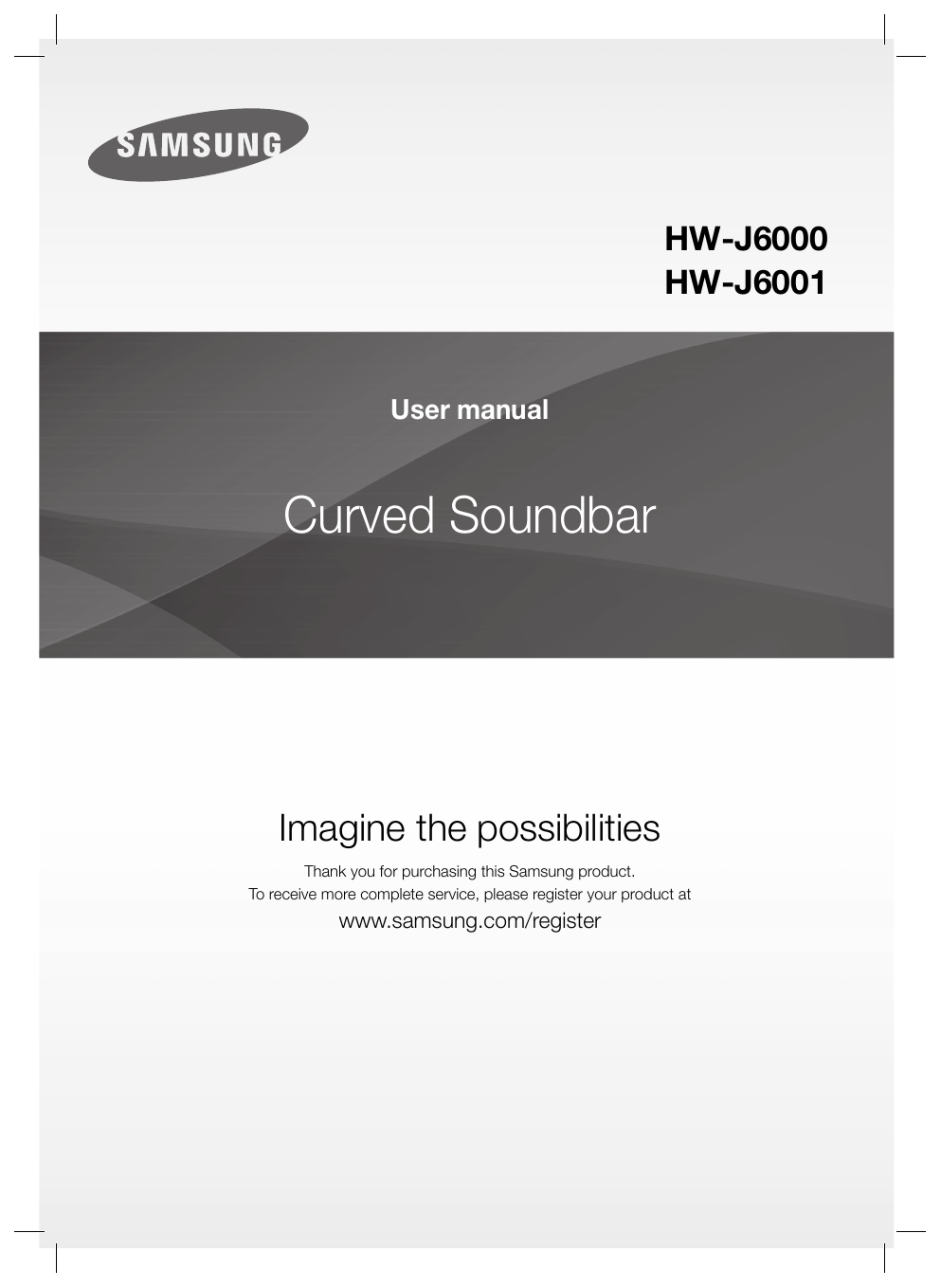

Samsung HW-J6001 User Manual

HW-J6000
HW-J6001
User manual
Curved Soundbar
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at
www.samsung.com/register
GETTING STARTED
GETTING STARTED
FEATURES
Samsung Remote App
Bluetooth Function
Control your Soundbar in the palm of your hand with the
Samsung Audio Remote App*. This convenient app is a
control hub for basic controls like power, volume, and
media controls, as well as custom settings like equaliser
setting.
You can connect a Bluetooth device to the Soundbar
and enjoy music with high quality stereo sound, all
without wires!
LICENCES
Surround Sound Expansion
The Surround Sound Expansion feature adds depth and
spaciousness to your listening experience.
TV SoundConnect
Connect your TV and Soundbar easily through Bluetooth
with TV SoundConnect. The absence of trailing wires
between the Soundbar and TV allows you to showcase
the slim and sleek design of both systems, while
maintaining a clean look in your living environment. Easily
control the Soundbar and TV from a single TV remote.
HDMI
HDMI transmits video and audio signals simultaneously,
and provides a clearer picture.
The unit is also equipped with the ARC function which
lets you listen to sound from your TV through the
Soundbar via an HDMI cable. This function is only
available if you connect the unit to an ARC compliant TV.
Manufactured under licence from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of Dolby
Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under licence from DTS Licensing Limited.
DTS, the Symbol, & DTS and the Symbol together are
registered trademarks, and DTS 2.0 Channel is a
trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the
United States and other countries.
USB Host Support
You can connect and play music files from external USB
storage devices such as MP3 players, USB flash
memory, etc. using the Soundbar's USB HOST function.
2
GETTING STARTED
SAFETY INFORMATION
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
This symbol indicates “dangerous voltage”
inside the product that presents a risk of electric
shock or personal injury.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the
mains plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
3
ENG
SAFETY WARNINGS
GETTING STARTED
PRECAUTIONS
68.6 mm
99.1mm
99.1mm
99.1mm
Ensure that the AC power supply in your house complies with the power requirements listed on the identification
sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough
space around it for ventilation (7~10 cm). Make sure the ventilation slots are not covered. Do not place the unit on
amplifiers or other equipment which may become hot. This unit is designed for continuous use. To fully turn off the
unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to leave it unused for a long period of
time.
During thunderstorms
thunderstorms, disconnect the AC plug from the
wall outlet. Voltage peaks due to lightning could damage
the unit.
Do not expose the unit to direct sunlight or oth
other heat
sources. This could lead to overheating and cause the
unit to malfunction.
Protect the product from moisture (i.e. vases), and
excess heat (e.g. a fireplace) or equipment creating
strong magnetic or electric fields. Disconnect the power
cable from the AC supply if the unit malfunctions. Your
product is not intended for industrial use. It is for
personal use only. Condensation may occur if your
product has been stored in cold temperatures. If
transporting the unit during the winter, wait approximately
2 hours until the unit has reached room temperature
before using.
The batteries used with this product contain chemicals
that are harmful to the environment. Do not dispose of
batteries in the general household trash. Do not dispose
of batteries in a fire. Do not short circuit, disassemble, or
overheat the batteries. There is a danger of explosion if
the battery is incorrectly replaced. Replace only with the
same or equivalent type.
WARNING, DO NOT INGEST BATTERY, CHEMICAL BURN HAZARD, The remote control supplied with
this product contains a coin/button cell battery. If the coin/button cell battery is swallowed, it can cause
severe internal burns in just 2 hours and can lead to death. Keep new and used batteries away from
children. If the battery compartment does not close securely, stop using the product and keep it away
from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate
medical attention.
4
GETTING STARTED
CONTENTS
GETTING STARTED
23 FUNCTIONS
2
Features
23
Input Mode
3
Safety Information
24
Bluetooth
6
What’s Included
27
Software Update
7
DESCRIPTIONS
28 TROUBLESHOOTING
7
Top / Front Panel
28
8
Rear / Bottom Panel
9
Remote Control
Troubleshooting
29 APPENDIX
29
Specifications
11 INSTALLATION
11
Installing the Soundbar
11
Installing the Wall Mount
14
Attaching the Soundbar to your TV's Stand
14
Installing Soundbar to Free-Standing
Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
15 CONNECTIONS
15
Connecting the Subwoofer
17
Connecting to a TV
17
Connections with TV Using HDMI (Digital)
Cable
17
Connections with TV Using Optical (Digital)
Cable
18
TV SoundConnect
20
Connections with External Device
20
HDMI Cable
20
Optical or AUX Cable
21
USB
5
ENG
2
GETTING STARTED
WHAT’S INCLUDED
BEFORE READING THE USER’S MANUAL
Note the following terms before reading the user manual.
+ Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be cancelled.
Indicates tips or instructions on the page that help you operate a function.
Check for the supplied accessories shown below.
Remote Control /
Lithium Battery
(3V : CR2032)
Power Cord : 2EA
DC Adapter
HDMI Cable
USB Cable
User Manual
Holder-Fix Mount : 2EA
Bracket-Wall : 2EA
[ZW
Wall Mount Guide
● The appearance of the accessories may differ slightly from the illustrations above.
● Use the dedicated USB cable to connect external USB devices to the unit.
6
DESCRIPTIONS
DESCRIPTIONS
TOP / FRONT PANEL
Controls the volume level.
The numeric value of the volume level
appears in the front panel display.
(Power) Button
Turns the power on and off.
(Source) Button
Display
Selects the D.IN, AUX, HDMI, BT, TV, or
USB input.
Displays the current mode.
● While the unit is powered on, pressing
(Source) button for more than
the
3 seconds sets the button to act as
(Mute) button. To cancel the
the
(Mute) button setup, press the
(Source) button for more than 3
seconds again.
● When you plug in the AC cord, the power key will work in 4 to 6 seconds.
● When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
● If you want to enjoy the sound only from the Soundbar, you must turn off the TV's speakers in the Audio
Setup menu of your TV. Refer to the owner's manual supplied with your TV.
7
ENG
VOL. - / +
DESCRIPTIONS
REAR / BOTTOM PANEL
AUX IN
HDMI IN
Connect to the Analogue output of an
external device.
Inputs digital video and audio
signals simultaneously using an
HDMI cable. Use when connecting
a supported external device.
OPTICAL IN (D.IN)
HDMI OUT (TV-ARC)
Connect to the digital
(optical) output of an
external device.
Outputs digital video and
audio signals simultaneously
using an HDMI cable.
HDMI IN
DC 14V
AUX IN
HDMI OUT
(TV-ARC)
OPTICAL IN
5V 0.5A
LABEL
DC14V
DC 14V
(Power Supply In)
5V 0.5A
Connect the DC power adaptor to the
power supply jack, and then connect the
AC power adaptor plug to a wall outlet.
(USB Port)
Connect USB devices here to play
files on the devices.
● When disconnecting the power cable of the AC power adaptor from a wall outlet, pull the plug.
Do not pull the cable.
● Do not connect this unit or other components to an AC outlet until all connections between components
are complete.
8
DESCRIPTIONS
REMOTE CONTROL
Mute
You can turn the volume down to 0 with the push of a button.
Press again to restore the sound to the previous volume level.
Repeat
Press to set the Repeat function during music playback from a USB device.
OFF - REPEAT : Cancells Repeat Playback.
TRACK - REPEAT : Repeatedly play a track.
ALL - REPEAT : Repeatedly play all tracks.
RANDOM - REPEAT : Plays tracks in random order.
(A track that has already been played may be played again.)
Skip Forward
If there is more than one file on the device you are playing, and you press
the $ button, the next file is selected.
SOUND CONTROL
Press to select TREBLE, BASS, or AUDIO SYNC. Then, use the #,$
buttons to adjust the Treble, Bass volume from -6 to +6.
Press and hold the SOUND CONTROL button for about 5 seconds to adjust
the sound for each frequency band. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz,
5KHz, 10KHz and SW are selectable and each can be adjusted to a setting
between -6 and +6.
If the Soundbar is connected to a digital TV and the video appears out of sync
with the audio, press the SOUND CONTROL button to sync the audio with the
video. Use the #,$ buttons to set the audio delay between
0 ms and 300 ms. In USB mode, TV mode, and BT mode, the Audio Sync
function may not available.
AUTO POWER
Press the AUTO POWER button to turn the Anynet+ function on or off.
(Default : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK or OFF
- ANYNET+ / ON - POWER LINK). The Anynet+ function lets you control the
Soundbar with the remote from an Anynet+ compatible Samsung TV. The
Soundbar must be connected to the TV via an HDMI cable.
* Auto Power Link
Synchronizes the Soundbar to a connected Optical source via the Optical
jack so it turns on automatically when you turn on your TV.
(See page 18)
● Soundbar is a Samsung proprietary name.
● Operate the TV using the TV's remote control.
9
ENG
SOURCE
Press to select a source connected to the Soundbar.
DESCRIPTIONS
Power
Turns the Soundbar on and off.
Volume
Adjusts the volume level of the unit.
Play / Pause
Press the & button to pause a file temporarily.
Press the & button again to play the selected file.
Skip Back
If there is more than one file on the device you are playing, and you press
the # button, the previous file is selected.
SOUND EFFECT
You can select from 6 different sound modes - STANDARD (Original
Sound), MUSIC, VOICE, SPORTS, CINEMA, and NIGHT MODE
- depending on the content you want to listen to.
Select the STANDARD mode if you want to enjoy the original sound.
SOUND
Surr.Sound adds depth and spaciousness to the sound. Pressing the
SOUND button repeatedly cycles through the Surr.Sound settings :
ON - SURROUND SOUND, OFF - SURROUND SOUND
Bluetooth POWER
Press the Bluetooth POWER button on the remote to turn the Bluetooth
POWER On function on and off.
See pages 19 and 25 for details.
WOOFER
Press the WOOFER button. Then, use the #,$ buttons to adjust the
Subwoofer volume from -12, -6 to +6.
INSTALLING THE BATTERY IN THE REMOTE CONTROL
1. Use a suitable coin to turn the
remote control's battery cover
counterclockwise to remove it
as shown in the figure above.
2. Insert a 3V lithium battery. Keep the
positive (+) pole facing up when inserting
the battery. Put the battery cover on and
align the '●' marks side by side as shown
in the figure above.
10
3. Use a suitable coin to
turn the remote control
battery cover clockwise
as far as it will go to fix it
in place.
INSTALLATION
INSTALLATION
INSTALLING THE SOUNDBAR
ENG
INSTALLING THE WALL MOUNT
+ Installation Precautions
● Install on a vertical wall only.
● For the installation, avoid a location with high temperature or humidity, or a wall that cannot sustain the weight of
the set.
● Check the strength of the wall. If the wall is not strong enough to support the unit, reinforce the wall or install the
unit on a different wall that can support the unit's weight.
● Purchase and use the fixing screws or anchors appropriate for the kind of wall you have (plaster board, iron board,
wood, etc.). If possible, fix the support screws into wall studs.
● Purchase wall mounting screws according to the type and thickness of the wall you will mount the Soundbar on.
-
Diameter : M5
Length: L 35 mm or longer recommended.
● Connect cables from the unit to external devices before you install it on the wall.
● Make sure the unit is turned off and unplugged before you install it. Otherwise, it may cause an electric shock.
5 cm or more
1. Place the installation guide against the wall surface.
•
The installation guide must be level.
•
If the TV is mounted on the wall, install the Soundbar at least 5 cm below the TV.
11
INSTALLATION
Center Line
Center Line
2. Mark the location where the screws will go through on the wall, and then remove the installation guide. Next, drill
holes for the screws using an appropriately sized drill bit.
3. Fasten the Bracket-Wall (2EA) and screws to the marked locations.
4. Lift up the product after inserting the Bracket-Wall as shown.
12
INSTALLATION
ENG
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
AUX IN
DC 14V
HDMI IN
5. Insert and fasten Holder-Fix Mount into each hole on the product’s bottom side. The product is fixed to the
Bracket-Wall.
● Do not hang onto the installed unit and avoid striking or dropping the unit.
● Secure the unit firmly to the wall so that it does not fall off. If the unit falls off, it may cause an injury or
damage the product.
● When the unit is installed on a wall, please make sure that children do not pull any of the connecting
cables, as it may cause it to fall.
● For the optimal performance of a wall mount installation, install the speaker system at least 5 cm below the
TV, if the TV is mounted on the wall.
● For your safety, if you do not mount the unit on the wall, install it on a secure, flat surface where it is unlikely
to fall.
13
INSTALLATION
ATTACHING THE SOUNDBAR TO YOUR TV'S STAND
You can attach the Soundbar to your TV's stand if you have a Samsung TV that has a stand that is compatible with this
Soundbar.
● This Soundbar is compatible with model JU6700, JU6500 and JU7500, 48 inch, 55 inch and 65 inch,
JU6610 - 48 inch and 55 inch, 2015 Samsung curved TVs. Please visit the home page of Samsung
Electronics (www.Samsung.com) to see a detailed list of the compatible models.
● This Soundbar cannot be installed to a non-compatible TV, in either form of TV mount or TV stand.
1. Align the Soundbar’s centre with the centre of the base of the TV, and then carefully push it onto the stand as far
as it will go, as shown in the illustration. Be careful not to unbalance the TV.
INSTALLING SOUNDBAR TO FREE-STANDING
1. Centre the Soundbar on the flat area in front of the TV.
● Install it on a level and firm surface.
14
CONNECTIONS
CONNECTIONS
CONNECTING THE SUBWOOFER
CONNECTING TO THE SUBWOOFER AUTOMATICALLY
The main unit and subwoofer should link (connect wirelessly) automatically when the main unit and subwoofer are
turned on.
• If it is completely connected, the blue LED in the subwoofer stops blinking.
CONNECTING TO THE SUBWOOFER MANUALLY
The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect wirelessly)
automatically when the main unit and subwoofer are turned on. If the Link indicator does not light when the main unit
and subwoofer are turned on, please set the ID by following the procedure below.
POWER
1. Plug the power cords of the main unit and subwoofer into an AC wall outlet.
2. Press the ID SET button on the back of the subwoofer with a small, pointed object for 5 seconds.
•
The STANDBY indicator is turned off and the LINK indicator (Blue LED) blinks quickly.
3. While the main unit is powered off (in STANDBY mode), press and hold the
seconds.
(Mute) on the remote control for 5
4. The ID SET message appears on the Soundbar's display.
5. To finalise the link, turn the main unit’s power on while the subwoofer’s Blue LED blinks.
•
The main unit and the subwoofer should now be linked (connected).
•
The Link indicator (Blue LED) on the subwoofer should be on.
•
If the Link indicator is not solid blue, the linking process has failed. Turn off the main unit and start again from
Step 2.
•
You can enjoy better sound from the wireless subwoofer by selecting a Sound Effect.
(See page 10)
15
ENG
● Do not connect the power cord of this product or your TV to a wall outlet until all connections between
components are complete.
● Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
CONNECTIONS
● Before moving or installing the product, be sure to turn off the power and disconnect the power cord.
● If the main unit is powered off, the wireless subwoofer will be in standby mode and the STANDBY LED on
the upper side will come on after the Link indicator (Blue LED) blinks for 30 seconds.
● If you use a device that uses the same frequency (2.4GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
● The transmission distance of the wireless signal between the main unit and subwoofer is about 10 meters,
but may vary depending on your operating environment. If a steel-concrete or metallic wall is between the
main unit and the wireless subwoofer, the system may not operate at all, because the wireless signal
cannot penetrate metal.
● If the main unit doesn't make a wireless connection, follow steps 1-5 on the previous page to re-set the
connection between the main unit and wireless subwoofer.
● The wireless receiving antenna is built into the wireless subwoofer. Keep the unit away from water and
moisture.
● For optimal listening performance, make sure that the area around the wireless subwoofer location is clear
of any obstructions.
16
CONNECTIONS
CONNECTING TO A TV
HDMI Cable
HDMI IN
HDMI OUT
(TV-ARC)
HDMI OUT
(TV-ARC)
HDMI IN
DC 14V
AUX IN
5V 0.5A
HDMI OUT
(TV-ARC)
OPTICAL IN
1. Connect an HDMI cable from the HDMI OUT (TV-ARC) jack on the back of the product to the HDMI IN jack on
your TV.
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
2. Press the
the D.IN mode.
● HDMI is an interface that enables the digital transmission of video and audio data with just a single
connector.
● If the TV provides an ARC port, connect the HDMI cable to the HDMI IN (ARC) port.
● We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one whose
diameter is less than 14 mm.
● Anynet+ must be turned on.
● This function is not available if the HDMI cable does not support ARC.
CONNECTIONS WITH TV USING OPTICAL (DIGITAL) CABLE
Optical Cable
(not supplied)
OPTICAL OUT
OPTICAL IN
HDMI IN
DC 14V
AUX IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
1. Connect OPTICAL IN (Audio) on the Soundbar to the OPTICAL OUT jack of the TV.
2. Press the
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
the D.IN mode.
17
ENG
CONNECTIONS WITH TV USING HDMI (DIGITAL) CABLE
CONNECTIONS
+ Auto Power Link
If you have connected the main unit to a TV with a digital optical cable, set the Auto Power function ON to have
the Soundbar turn on automatically when you turn the TV on.
AUTO POWER LINK
Display
ON
OFF - ANYNET+ / ON - POWER LINK
OFF
ON - ANYNET+ / OFF - POWER LINK
1. Connect the Soundbar and a TV with an Optical cable (not supplied).
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
2. Press the
select the D.IN mode.
3. Press the AUTO POWER button on the remote control to toggle the Auto Power Link function on and off.
● Depending on the connected device, Auto Power Link may not function.
TV SOUNDCONNECT
You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the TV
SoundConnect function.
Connect
1. Turn on the TV and Soundbar.
•
Turn on the menu of the TV.
•
Move to Speaker Settings on "Sound" tab.
•
Set the "Add New Device" menu to "On".
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
2. Press the
select the TV mode.
3. On the TV, a message asking whether to enable the TV SoundConnect function appears.
4. Select <Yes> to finish connecting the TV and Soundbar using the TV's remote control.
18
CONNECTIONS
● The TV SoundConnect (SoundShare) function is supported by some Samsung TVs released from 2012 on.
Check whether your TV supports the TV SoundConnect (SoundShare) function before you begin. (For
further information, refer to the TV’s user manual.).
● If your Samsung TV was released before 2014, check the SoundShare setting menu.
● If the distance between the TV and Soundbar exceeds 10 meters, the connection may not be stable or the
audio may stutter. If this occurs, relocate the TV or Soundbar so that they are within operational range, and
then re-establish the TV SoundConnect connection.
● TV SoundConnect Operational Ranges:
- Recommended pairing range: within 2 meters.
- Recommended operational range: within 10 meters.
● The Play/Pause, Next, and Prev buttons on the Soundbar or Soundbar's remote do not control the TV.
+ Using the Bluetooth POWER On function
The Bluetooth POWER On function is available after you have successfully connected the Soundbar to a Bluetooth
compatible TV using TV SoundConnect. When the Bluetooth POWER On function is ON, turning the connected TV on
or off will turn the Soundbar's power on and off as well.
1. Connect the TV to your Soundbar using the TV SoundConnect function.
2. Press the Bluetooth POWER button on the Soundbar remote. ON - BLUETOOTH POWER appears on the
Soundbar's display.
•
ON - BLUETOOTH POWER : The Soundbar turns on and off when you turn the TV on or off.
•
OFF - BLUETOOTH POWER : The Soundbar only turns off when you turn the TV off.
● This function is supported by some Samsung TVs released from 2013 on.
19
ENG
● Switching the Soundbar’s mode from TV to another mode automatically terminates TV SoundConnect.
● To connect the Soundbar to another TV, the existing connection must be terminated.
● Terminate the connection to the existing TV, and then press the & button on the remote control for 5
seconds to connect to another TV.
CONNECTIONS
CONNECTIONS WITH EXTERNAL
DEVICE
HDMI CABLE
HDMI is the standard digital interface for connecting to TVs, projectors, DVD players, Blu-ray players, set top boxes,
and more.
HDMI prevents any degradation to the signal due to conversion to analogue and maintains the video and audio
quality of the original digital source.
HDMI Cable
Digital Devices
HDMI OUT
HDMI IN
HDMI IN
HDMI IN
DC 14V
AUX IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
1. Connect an HDMI cable from the HDMI IN jack on the back of the product to the HDMI OUT jack on your digital
device.
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
2. Press the
the HDMI mode.
OPTICAL OR AUX CABLE
This unit comes equipped with one optical in digital jack and one audio analogue in jack, giving you two ways to
connect it to an External Devices.
Optical Cable
(not supplied)
OPTICAL IN
OPTICAL OUT
BD / DVD player /
Set-top box /
Game console
Audio Cable
(not supplied)
AUX OUT
AUX IN
20
CONNECTIONS
+ AUX Cable
1. Connect AUX IN (Audio) on the main unit to the AUDIO OUT jack of the Source Device.
+ Optical Cable
1. Connect OPTICAL IN (Audio) on the main unit to the OPTICAL OUT jack of the Source Device.
2. Press the
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
the D.IN mode.
USB
You can play music files located on USB storage devices through the Soundbar.
Display
USB port
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
1. Connect the USB device to the USB port on the back of the product.
2. Press the
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
select the USB mode.
3. USB appears on the display screen.
•
The Soundbar connection to the USB device is complete.
•
The Soundbar automatically turns off (Auto Power Off) if no USB device has been connected for more than 25
minutes.
+ Before you connect a USB device
Be aware of the following:
● If the file name of a file or folder on a USB device exceeds 10 characters, it is not displayed on the Soundbar's
display.
● This product may not be compatible with certain types of USB storage media.
● The Soundbar supports the FAT16 and FAT32 file systems.
-
The NTFS file system is not supported.
● Connect USB devices directly to the USB port of the product. Otherwise, you may encounter a USB compatibility
problem.
● Do not connect multiple storage devices to the product via a multi-card reader. It may not operate properly.
21
ENG
2. Press the
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
the AUX mode.
CONNECTIONS
● Digital camera PTP protocols are not supported.
● Do not remove the USB device while it is transferring files.
● DRM-protected music files (MP3, WMA) from commercial web sites cannot be played.
● External HDDs are not supported.
● Mobile phone devices are not supported.
● File Format Type Compatibility list:
Extension
Codec
Sampling Rate
Bit rate
MPEG 1 Layer2
16KHz ~ 48KHz
80kbps~320kbps
MPEG 1 Layer3
16KHz ~ 48KHz
80kbps~320kbps
MPEG 2 Layer3
16KHz ~ 48KHz
80kbps~320kbps
MPEG 2.5 Layer3
16KHz ~ 48KHz
80kbps~320kbps
Wave_Format_MSAudio1
16KHz ~ 48KHz
56kbps~128kbps
Wave_Format_MSAudio2
16KHz ~ 48KHz
56kbps~128kbps
AAC
16KHz ~ 96KHz
48kbps~320kbps
AAC-LC
16KHz ~ 96KHz
*.mp3
*.wma
128kbps~192kbps
*.aac
5.1ch 320kbps
48kbps~64kbps
HE-AAC
24KHz ~ 96KHz
5.1ch 160kbps
*.wav
-
16KHz ~ 48KHz
up to 3000kbps
*.ogg
OGG 1.1.0
16KHz ~ 48KHz
50kbps~500kbps
*.flac
FLAC 1.1.0, FLAC 1.2.1
16KHz ~ 96KHz
up to 3000kbps
● If there are too many folders and files stored in the USB device, reading may take some time.
22
FUNCTIONS
FUNCTIONS
INPUT MODE
Input mode
Display
Optical Digital input
D.IN
ARC (HDMI OUT) input
AUX input
AUX
HDMI input
HDMI
BLUETOOTH mode
BT
TV SoundConnect
TV
USB mode
USB
AUTO POWER DOWN FUNCTION
The unit turns off automatically in the following situations.
● D.IN / HDMI / BT / TV / USB / ARC Mode
-
If there is no audio signal for 25 minutes.
● AUX Mode
-
If the AUX cable is disconnected for 25 minutes.
If there is no KEY input for 8 hours when the AUX cable is connected. (Auto Power Down function can be
turned off only in that case.)
To turn off Auto Power Down function, while in AUX mode, press and hold the & button for 5 seconds.
ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN appears on the display.
-
23
ENG
Press the
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to select
the mode you want.
FUNCTIONS
BLUETOOTH
You can connect a Bluetooth device to the Soundbar and enjoy music with high quality stereo sound, all without wires!
TO CONNECT THE SOUNDBAR TO A BLUETOOTH DEVICE
Check if the Bluetooth device supports the Bluetooth compliant stereo headset function.
Connect
Bluetooth device
1. Press the
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
select the BT mode.
•
You will see BT READY on the front display of the Soundbar.
2. Select the Bluetooth menu on the Bluetooth device you want to connect. (Refer to the Bluetooth device's user
manual.)
3. Select "[Samsung] Soundbar J-Series" from the list.
•
When the Soundbar is connected to the Bluetooth device, it will display [Bluetooth device name]  BT on
the front display.
•
The device name can only be displayed in English. An underline " _ " will be displayed if the name is not in
English.
•
If the Bluetooth device has failed to pair with the Soundbar, delete the previous "[Samsung] Soundbar
J-Series" found by the Bluetooth device and have it search for the Soundbar again.
4. Play music on the connected device.
•
You can listen to the music playing on the connected Bluetooth device over the Soundbar.
•
In BT mode, the Play / Pause / Next / Prev functions are not available. However, these functions are available
in Bluetooth devices supporting AVRCP.
24
FUNCTIONS
●
●
●
●
●
If asked for PIN code when connecting a Bluetooth device, enter <0000>.
Only one Bluetooth device can be paired at a time.
The Bluetooth connection will be terminated when you turn the Soundbar off.
The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
- If there is a strong electrical field around the Soundbar.
- If several Bluetooth devices are simultaneously paired with the Soundbar.
- If the Bluetooth device is turned off, not in place, or malfunctions.
- Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and gas stoves
use the same frequency range as the Bluetooth device, which can cause electric interference.
The Soundbar supports SBC data (44.1kHz, 48kHz).
Connect only to a Bluetooth device that supports the A2DP (AV) function.
You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function.
Once you have paired the Soundbar to a Bluetooth device, selecting "[Samsung] Soundbar J-Series"
from the device's scanned devices list will automatically change the Soundbar to BT mode.
Available only if the Soundbar is listed among the Bluetooth device’s paired devices. (The Bluetooth device
and the Soundbar must have been previously paired at least once.)
● Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is displaying
BT READY.
● In the TV SoundConnect mode, the Soundbar cannot be paired to another Bluetooth device.
BLUETOOTH POWER ON (BLUETOOTH POWER)
When the Bluetooth POWER On function is on and the Soundbar is turned off, if a previously paired Bluetooth device
tries to pair with the Soundbar, the Soundbar turns on automatically.
1. Press the Bluetooth POWER on the remote while the Soundbar is turned on.
2. ON - BLUETOOTH POWER appears on the Soundbar's display.
TO DISCONNECT THE BLUETOOTH DEVICE FROM THE
SOUNDBAR
You can disconnect the Bluetooth device from the Soundbar. For instructions, see the Bluetooth device's user manual.
● The Soundbar will be disconnected.
● When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
BT DISCONNECTED on the front display.
TO DISCONNECT THE SOUNDBAR FROM THE BLUETOOTH
DEVICE
Press the SOURCE button on the remote control or the
from BT to another mode or turn off the Soundbar.
(Source) button on the product's top panel to switch
● The connected Bluetooth device will wait a certain amount of time for a response from the Soundbar before
terminating the connection. (Disconnection time may differ, depending on the Bluetooth device)
25
ENG
●
●
●
●
FUNCTIONS
● In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Soundbar
and the Bluetooth device exceeds 10 meters.
● The Soundbar automatically turns off after 25 minutes in the Ready state.
+ More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each other using a
short wireless connection.
● A Bluetooth device may cause noise or malfunction, depending on usage, when:
-
A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the
Soundbar.
-
It is subject to electrical variation from obstructions caused by a wall, corner, or office partition.
-
It is exposed to electrical interference from same frequency-band devices including medical equipment,
microwave ovens, and wireless LANs.
● Pair the Soundbar with the Bluetooth device while they are close together.
● The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
● In poor reception areas, the Bluetooth connection may not work properly.
● The Bluetooth connection only works when it is close to the unit. The connection will be automatically cut off if the
Bluetooth device is out of range. Even within range, the sound quality may be degraded by obstacles such as
walls or doors.
● This wireless device may cause electric interference during its operation.
USING SAMSUNG AUDIO REMOTE APP
+ Install Samsung Audio Remote App
To control the product with your Smart Device and the Samsung Audio Remote app, download the Samsung Audio
Remote App through Google Play store.
Market search : Samsung Audio Remote
ANDROID APP ON
+ Accessing the Samsung Audio Remote App
After you install the Samsung Audio Remote app, follow the instructions in the app.
● The APP function only supports mobile phone Android devices running Android OS 3.0 or later.
26
FUNCTIONS
SOFTWARE UPDATE
ENG
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
Samsung may offer updates for the Soundbar's system firmware in the future.
If an update is offered, you can update the firmware by connecting a USB device with the firmware update stored on it
to the USB port on your Soundbar.
Note that if there are multiple update files, you must load them onto the USB device singly and use them to update the
firmware one file at a time.
Please visit samsung.com or contact the Samsung call centre to receive more information about downloading updates
files.
● Insert a USB device containing the firmware update into the USB port on the main unit.
● Updating firmware may not work properly if audio files supported by the Soundbar are stored in the USB
storage device.
● Do not disconnect the power or remove the USB device while updates are being applied. The main unit will
turn off automatically after completing the firmware update.
● After the update, all settings are reset to their factory default settings. We recommend you write down your
settings so that you can easily reset them after the update. Note that updating firmware resets the
subwoofer connection too.
If connection to the subwoofer is not re-established automatically after the update, refer to page 15.
If the firmware fails to update, we recommend formatting the USB device in FAT16 and trying again.
● Once the software update is completed, turn off the product and then press and hold the ( & ) button on
the remote control for more than 5 seconds. “INIT” appears on the display and the unit is powered off. The
upgrade is complete.
● Do not format the USB device in the NTFS format. The Soundbar does not support the NTFS file system.
● Depending on the manufacturer, some USB devices may not be supported.
27
TROUBLESHOOTING
TROUBLESHOOTING
TROUBLESHOOTING
Before requesting service, please check the following.
The unit will not turn on.
• Is the power cord plugged into the outlet?
 Connect the power plug to the outlet.
A function does not work when the button is pressed.
• Is there static electricity in the air?
 Disconnect the power plug and connect it again.
Sound is not produced.
• Is the Mute function on?
 Press the
• Is the volume set to minimum?
 Adjust the Volume.
(Mute) button to cancel the function.
The remote control does not work.
• Are the batteries drained?
 Replace with new batteries.
• Is the distance between the remote control and main
unit too far?
 Move closer to the unit.
The TV SoundConnect (TV pairing) failed.
• Does your TV support TV SoundConnect?
 TV SoundConnect is supported by some Samsung
TVs released from 2012 on. Check your TV to see if it
supports TV SoundConnect.
• Is your TV firmware the latest version?
 Update your TV with the latest firmware.
• Does an error occur when connecting?
 Contact the Samsung call centre.
• Reset the TV mode and connect again.
 Press and hold the & button for 5 seconds to reset
the TV SoundConnect connection.
The red LED on the subwoofer blinks and the subwoofer is not producing sound.
• Your subwoofer may not be connected to the
main body of the product.
 Try to connect your subwoofer again.
(See Page 15)
The subwoofer drones and vibrates noticeably.
• Try to adjust the vibration of your subwoofer.
 Press the WOOFER button on your remote control to
adjust its value (between -12, -6 to +6.).
28
APPENDIX
APPENDIX
SPECIFICATIONS
ENG
Model name
HW-J6000, HW-J6001
USB
Weight
GENERAL
Dimensions
(W x H x D)
5V / 0.5A
Main Unit
2.7 kg
Subwoofer
(PS-WJ6000, PS-WJ6001)
6.8 kg
Main Unit
1078 x 47.5 x 129 mm
Subwoofer
(PS-WJ6000, PS-WJ6001)
452 x 335 x 154 mm
Operating Temperature Range
+5°C to +35°C
Operating Humidity Range
10 % to 75 %
Main Unit
AMPLIFIER
22W/CH x 6, 4ohm, THD=10%, 1KHz
Rated Output
Subwoofer
Power
(PS-WJ6000, PS-WJ6001)
168W, 3ohm, THD=10%, 100Hz
S/N Ratio (Analogue Input)
65 dB
Separation (1kHz)
65 dB
*
S/N ratio, distortion, separation, and usable sensitivity are based on measurements using AES (Audio Engineering
Society) guidelines.
*
Nominal specification
-
Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
-
Weight and dimensions are approximate.
-
For the power supply and Power Consumption, refer to the label attached to the product.
a Open Source Licence Notice
-
To send inquiries and requests regarding open sources, contact Samsung via Email
([email protected]).
29
HW-J6000
HW-J6001
Manual do utilizador
Curved Soundbar
Imagine as possibilidades
Obrigado por ter adquirido um produto Samsung.
Para receber assistência completa, registe o produto em
www.samsung.com/register
ANTES DE UTILIZAR
antes de utilizar
FUNCIONALIDADES
Samsung Remote App
Função Bluetooth
Controle o Soundbar na palma da sua mão com a
aplicação Samsung Audio Remote App*. Esta
conveniente aplicação é um centro de controlo para
comandos básicos como ligar/desligar, volume e
controlos multimédia, bem como para definições
personalizadas como a definição do equalizador.
Pode ligar um dispositivo Bluetooth a Soundbar e ouvir
música com som estéreo de alta qualidade, sem fios!
Expansão de Som Surround
Fabricado sob licenca da Dolby Laboratories. Dolby e o
símbolo de duplo-D são marcas comerciais da Dolby
Laboratories.
A função de Expansão de Som Surround adiciona
profundidade e amplitude à experiência de audição.
LICENÇAS
TV SoundConnect
Ligue o seu televisor e o Soundbar facilmente através de
Bluetooth com o TV SoundConnect. A inexistência de
fios entre o Soundbar e o televisor permite exibir o
design elegante e compacto dos dois sistemas,
mantendo a divisão com um aspecto funcional. Controle
facilmente o Soundbar e o televisor com apenas um
controlo remoto.
Para patentes DTS, consulte http://patents.dts.com.
Fabricado ao abrigo da licença da DTS Licensing
Limited. DTS, o símbolo, & DTS e o respectivo símbolo
em conjunto são marcas comerciais registadas e DTS
2.0 Channel é uma marca comercial da DTS, Inc.
© DTS, Inc. Todos os direitos reservados.
HDMI
Os termos HDMI e HDMI High-Definition Multimedia
Interface e o logótipo HDMI são marcas comerciais ou
marcas comerciais registadas da HDMI Licensing LLC
nos Estados Unidos e/ou noutros países.
A HDMI transmite sinais de vídeo e áudio em simultâneo
e proporciona uma imagem mais nítida.
A unidade também está equipada com a função ARC,
que permite ouvir som do televisor através do Soundbar,
utilizando um cabo HDMI. Esta função apenas fica
disponível se ligar a unidade a um televisor compatível
com ARC.
Suporte de Anfitrião USB
Pode ligar e reproduzir ficheiros de música a partir de
dispositivos de armazenamento USB externos, tais
como leitores de MP3, memória flash USB, etc.,
utilizando a função USB HOST do Soundbar.
2
ANTES DE UTILIZAR
INFORMAÇÕES DE SEGURANÇA
PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR.
O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER
EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.
Este símbolo indica a existência de "tensão
perigosa" no interior do aparelho, o que
representa risco de choque eléctrico ou
ferimentos.
CUIDADO
RISCO DE CHOQUE
ELÉCTRICO.NÃO ABRIR.
Este símbolo identifica informações importantes
que acompanham o produto.
AVISO : Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.
CUIDADO : PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA
RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar
facilmente acessível.
CUIDADO
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do
aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este
motivo, o cabo de alimentação tem de estar sempre facilmente acessível.
3
POR
COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA
ANTES DE UTILIZAR
PRECAUÇÕES
68.6 mm
99.1mm
99.1mm
99.1mm
Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no
autocolante de identificação, situado na parte de trás do produto. Instale o produto na horizontal, sobre uma base
adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm. Certifique-se de que os orifícios de
ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que
possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade,
desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.
D
t ttrovoadas,
d d
li
h d
t da rede
Durante
desligue
a fificha
de corrente
eléctrica. Os picos de tensão durante uma trovoada
podem danificar a unidade.
Nã exponha
h a unidade
id d à lluz solar
l di
t nem a outras
Não
directa
fontes de calor. A unidade poderá sobreaquecer e ficar
danificada.
Proteja o produto da humidade (por exemplo, vasos) e
de calor (por exemplo, uma lareira) ou de equipamento
que crie campos magnéticos ou eléctricos fortes.
Desligue o cabo de alimentação da tomada eléctrica se
a unidade não funcionar correctamente. O produto não
se destina a utilização industrial. Utilize este produto
apenas para fins pessoais. Pode ocorrer condensação
se o produto ou o disco tiverem sido arm zenados em
temperaturas baixas. Se transportar a unidade no
Inverno, aguarde aproximadamente 2 horas para que a
unidade fique à temper tura ambiente, antes de utilizar.
As pilhas utilizadas neste produto contêm químicos
nocivos para o ambiente. Não deite as pilhas no lixo
doméstico. Não elimine as pilhas através de fogo. Não
provoque curto-circuito, não desmonte nem
sobreaqueça as pilhas. Pode provocar uma explosão, se
substituir as pilhas incorrectamente. Substitua-as apenas
pelo mesmo tipo de pilhas ou por um tipo equivalente.
AVISO: NÃO INGERIR A PILHA. RISCO DE QUEIMADURA QUÍMICA. [O controlo remoto fornecido
com] Este produto contém uma pilha de células. Se a pilha for ingerida, pode causar queimaduras
internas graves em apenas 2 horas, podendo causar a morte. Mantenha as pilhas novas e usadas
longe do alcance das crianças. Se o compartimento da pilha não fechar correctamente, interrompa a
utilização do produto e mantenha o produto afastado do alcance das crianças. Se suspeitar que as pilhas podem ter
sido engolidas ou colocadas noutra parte do corpo, procure imediatamente assistência médica.
4
ANTES DE UTILIZAR
CONTEÚDOS
ANTES DE UTILIZAR
23 FUNÇÕES
2
Funcionalidades
23
Mode d’entrée
3
Informações de segurança
24
Bluetooth
6
Componentes incluídos
27
Actualização de software
7
DESCRIÇÕES
7
Painel superior / anterior
28 RESOLUÇÃO DE
PROBLEMAS
8
Painel anterior / inferior
28
9
Controlo Remoto
Resolução de problemas
29 APÊNDICE
11 INSTALAÇÃO
11
Instalar o Soundbar
11
Instalar a fixação de parede
14
Fixar o Soundbar ao suporte do televisor
14
Instalação Independente do Soundbar
29
As imagens e ilustrações neste Manual do Utilizador
são fornecidas apenas para referência, podendo
ser diferentes do produto real.
15 LIGAÇÕES
15
Ligar o Subwoofer
17
Ligar a um televisor
17
Ligações ao Televisor Utilizando um Cabo
HDMI (Digital)
17
Ligações ao Televisor Utilizando um Cabo
Óptico (Digital)
18
TV SoundConnect
20
Ligações a um Dispositivo Externo
20
Cabo HDMI
20
Cabo AUX ou Óptico
21
USB
Especificações
5
POR
2
ANTES DE UTILIZAR
COMPONENTES INCLUÍDOS
ANTES DE LER O MANUAL DO UTILIZADOR
Antes de proceder à leitura deste manual, tenha em atenção os seguintes termos.
+ Ícones utilizados no manual
Ícone
Termo
Cuidado
Nota
Definição
Indica uma situação em que uma função não pode ser utilizada ou em que as
definições possam ter sido canceladas.
Refere-se a sugestões ou instruções na página, que ajudam na utilização de cada
função.
Verifique, abaixo, os acessórios fornecidos.
Controlo remoto /
Pilha de lítio
(3V: CR2032)
Cabo de
alimentação : 2EA
Cabo USB
Manual do
utilizador
Transformador
de CA
Cabo HDMI
Parafuso de Fixação do Suporte para Instalação
Suporte : 2EA
na Parede : 2EA
[ZW
Guia de fixação na parede
● O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.
● Utilize o cabo USB dedicado para ligar dispositivos USB externos à unidade.
6
DESCRIÇÕES
DESCRIÇÕES
PAINEL SUPERIOR / ANTERIOR
Controlo o nível do volume.
O nível numérico de volume é
apresentado no ecrã do painel anterior.
Botão (ligar)
Liga ou desliga o produto.
Botão (Origem)
Visor
Selecciona a entrada D.IN, AUX, HDMI,
BT, TV, USB.
● Enquanto a unidade está ligada,
(Origem) durante
premir o botão
mais de 3 segundos configura o
botão para funcionar como o botão
(Silêncio). Para cancelar a
(Silêncio),
configuração do botão
(Origem) durante
prima o botão
mais de 3 segundos novamente.
Apresenta o modo actual.
● Quando liga o cabo de CA, poderá utilizar o botão de ligar após 4 a 6 segundos.
● Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.
● Se pretender desfrutar de som apenas a partir do Soundbar, é necessário desligar as colunas do televisor
no menu de Configuração de áudio do seu televisor. Consulte o manual fornecido com o televisor.
7
POR
VOL. - / +
DESCRIÇÕES
PAINEL ANTERIOR / INFERIOR
AUX IN
HDMI IN
Ligue à saída analógica de um dispositivo
externo.
Permite a entrada de sinais de
áudio e de vídeo digital em
simultâneo utilizando um cabo
HDMI. Utilize quando ligar um
dispositivo externo suportado.
OPTICAL IN (D.IN)
HDMI OUT (TV-ARC)
Liga à saída digital (óptica)
de um dispositivo externo.
A saída de sinais de áudio e
de vídeo digital em
simultâneo utilizando um
cabo HDMI.
HDMI IN
DC 14V
AUX IN
HDMI OUT
(TV-ARC)
OPTICAL IN
5V 0.5A
ETIQUETA
DC14V
DC 14V
(Entrada de alimentação)
5V 0.5A
Ligue o transformador de CA à fonte de
alimentação e, em seguida, ligue a ficha
do transformador de CA a uma tomada
de parede.
(porta USB)
Ligue os dispositivos USB aqui para
reproduzir os ficheiros nos
dispositivos.
● Ao desligar o cabo de alimentação do transformador de CA da tomada de parede, segure a ficha.
Não puxe o cabo.
● Não ligue esta unidade ou outros componentes a uma tomada CA até que todas as ligações entre
componentes estejam concluídas.
8
DESCRIÇÕES
CONTROLO REMOTO
Silêncio
Pode reduzir o volume para 0 premindo um botão.
Prima novamente para repor o som ao último nível de volume utilizado.
Repetir
Pode definir a função Repetir durante a reprodução de música localizada numa
unidade USB.
OFF - REPEAT : Cancela a reprodução repetitiva.
TRACK - REPEAT : Reproduz uma faixa repetidamente.
ALL - REPEAT : Reproduz repetidamente todas as faixas.
RANDOM - REPEAT : Reproduz as faixas em ordem aleatória.
(É possível que uma faixa que já tenha sido reproduzida seja reproduzida novamente.)
Avançar
Se o dispositivo que está a reproduzir incluir dois ou mais ficheiros e premir
o botão $ o ficheiro seguinte é seleccionado.
SOUND CONTROL
Prima para seleccionar TREBLE, BASS ou AUDIO SYNC. Em seguida, utilize
os botões #,$ para ajustar o volume de agudos e baixos de -6 a +6.
Prima sem soltar o botão SOUND CONTROL durante cerca de 5 segundos
para ajustar o som para cada banda de frequências. Pode seleccionar 150Hz,
300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz, 10KHz e SW e cada um dos valores
pode ser ajustado entre -6 e +6.
Se o Soundbar estiver ligado a um televisor digital e o vídeo parecer
dessincronizado do áudio, prima os botões de SOUND CONTROL para
sincronizar o áudio com o vídeo. Utilize os botões #,$ para definir o atraso
de áudio entre 0 ms e 300 ms. No modo USB ou no modo TV e BT, a função
Audio Sync poderá não funcionar.
AUTO POWER
Prima o botão AUTO POWER para activar ou desactivar a função Anynet+.
(Predefinição : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK ou
OFF - ANYNET+ / ON - POWER LINK). A função Anynet+ permite controlar o
Soundbar com o controlo remoto de um televisor Samsung compatível com
Anynet+. O Soundbar tem de estar ligado ao televisor por cabo HDMI.
* Auto Power Link
Sincroniza o Soundbar a uma origem óptica ligada através da ficha Óptica,
o que faz com que ligue automaticamente quando ligar o televisor. (Consulte
a página 18)
● Soundbar é um nome de marca propriedade da Samsung.
● Opere o televisor utilizando o controlo remoto do televisor.
9
POR
SOURCE
Prima para seleccionar uma origem ligada ao Soundbar.
DESCRIÇÕES
Ligar
Liga ou desliga o produto.
Volume
Ajusta o nível de volume da unidade.
Reproduzir/Pausa
Prima o botão & para colocar temporariamente em pausa a reprodução
do ficheiro. Prima o botão & novamente para reproduzir o ficheiro
seleccionado.
Retroceder
Se existir mais de um ficheiro no dispositivo que está a reproduzir e premir
o botão # o ficheiro anterior é seleccionado.
SOUND EFFECT
Pode seleccionar 6 modos acústicos diferentes - STANDARD (Som
Original), MUSIC, VOICE, SPORTS, CINEMA e NIGHT MODE,
consoante o tipo de conteúdo que pretender ouvir.
Seleccione o modo STANDARD se pretender desfrutar do som original.
SOUND
O Som Surround adiciona profundidade e amplitude ao som.
SOUND repetidamente percorre as definições de Som
Premir o botão
Surround : ON - SURROUND SOUND, OFF - SURROUND SOUND
Bluetooth POWER
Prima o botão Bluetooth POWER no controlo remoto para activar ou
desactivar a função Bluetooth POWER On.
Para obter mais informações, consulte as páginas 19 e 25.
WOOFER
Prima o botão WOOFER. Em seguida, utilize os botões #,$ para ajustar o
volume do de -12, -6 a +6.
COLOCAR PILHAS NO CONTROLO REMOTO
1. Utilize uma moeda de tamanho
adequado para rodar a tampa
da pilha do controlo remoto
para a esquerda para a retirar,
tal como mostrado na figura
acima.
2. Insira uma pilha de lítio de 3V. Mantenha
o pólo positive (+) virado para cima
quando introduzir a bateria Volte a
coloque a tampa da pilha e alinhe as
marcas '●' lado a lado, conforme
mostrado na figura acima.
10
3. Utilize uma moeda de
tamanho adequado para
rodar a tampa da pilha
do controlo remoto para
a direita até prender, para
fechar.
INSTALAÇÃO
INSTALAÇÃO
INSTALAR O SOUNDBAR
POR
INSTALAR A FIXAÇÃO DE PAREDE
+ Precauções de instalação
● Instale apenas numa parede vertical.
● No que diz respeito à instalação, evite paredes sujeitas a temperaturas elevadas ou humidade, caso contrário a
parede pode não aguentar o peso do aparelho.
● Verifique a solidez da parede. Se a parede não for suficientemente resistente para suportar a unidade, reforce a
parede ou instale a unidade noutro local que suporte o peso da unidade.
● Pode adquirir e utilizar os parafusos de fixação ou as buchas adequadas ao tipo de parede (placas de estuque,
placas de ferro, madeira, etc.).
Se possível, fixe os parafusos de suporte em rebites na parede.
● Adquira parafusos para fixar na parede de acordo com o tipo e espessura da parede em que o Soundbar será
instalado.
-
Diâmetro: M5
-
Comprimento: 35 mm ou mais recomendado.
● Ligue os cabos a partir da unidade aos dispositivos externos antes de o instalar na parede.
● Certifique-se de que desliga a unidade antes da instalação.
Caso contrário, poderá provocar um choque eléctrico.
5 cm ou mais
1. Coloque a guia de instalação contra a superfície da parede.
•
Guia de instalação tem de estar nivelada.
•
Se o televisor estiver instalado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do televisor.
11
INSTALAÇÃO
Center Line
Center Line
2. Assinale com uma caneta o local em que os parafusos serão aplicados na parede e, em seguida, remova a guia
de instalação. Em seguida, perfure os orifícios para os parafusos utilizando uma broca de tamanho adequado.
3. Aperte o Suporte para Instalação na Parede (2 EA) e os parafusos nos locais marcados.
4. Levante o produto após inserir o Suporte para Instalação na Parede conforme demonstrado.
12
INSTALAÇÃO
POR
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
AUX IN
DC 14V
HDMI IN
5. Insira e aperte o Parafuso de Fixação do Suporte em cada orifício na parte inferior do produto. O produto está
fixo ao Suporte para Instalação na Parede.
● Não exerça pressão sobre a unidade instalada e não sujeite a unidade a impactos ou quedas.
● Fixe bem a unidade à parede para que não caia. Se a unidade cair, poderá provocar danos pessoais ou
danificar o produto.
● Se a unidade estiver instalada numa parede, não deixe crianças puxarem os cabos de ligação, de modo a
evitar a queda do produto.
● Para o desempenho ideal de uma instalação na parede, instale o sistema de colunas pelo menos 5 cm
abaixo do televisor, se o televisor estiver montado na parede.
● Para sua segurança, se não instalar a unidade na parede, proceda à instalação numa superfície segura e
plana em que a unidade não esteja sujeita a quedas.
13
INSTALAÇÃO
FIXAR O SOUNDBAR AO SUPORTE DO TELEVISOR
Pode fixar o Soundbar ao suporte do televisor se tiver um televisor Samsung com um suporte compatível como este
Soundbar.
● Este Soundbar é compatível com os modelos seguintes de televisores Samsung curvos de 2015: JU6700,
JU6500 e JU7500, de 48, 55 e 65 polegadas e o modelo JU6610 de 48 e 55 polegadas. Visite a página
da Samsung Electronics (www.Samsung.com) para obter uma lista detalhada dos modelos compatíveis.
● Este Soundbar não pode ser instalado num televisor não compatível, devido à forma do suporte e da
fixação do televisor.
1. Alinhe o centro do Soundbar com o centro da base do televisor e, em seguida, empurre cuidadosamente na
direcção do suporte, tal como demonstrado na figura. Tenha cuidado para não desequilibrar o televisor.
INSTALAÇÃO INDEPENDENTE DO SOUNDBAR
1. Centre o Soundbar na área plana em frente ao televisor.
● Instale o produto numa superfície plana.
14
LIGAÇÕES
ligações
LIGAR O SUBWOOFER
LIGAR AO SUBWOOFER AUTOMATICAMENTE
A unidade principal e o subwoofer devem estabelecer ligação (sem fios) automaticamente quando a unidade principal
e o subwoofer são ligados.
• Se a ligação for bem sucedida, o LED azul no subwoofer deixa de estar intermitente.
LIGAR AO SUBWOOFER MANUALMENTE
O ID de ligação do Subwoofer é predefinido em fábrica e a unidade principal e o subwoofer devem estabelecer
ligação (ligação sem fios) automaticamente quando são ligados. Se o indicador Link não se acender quando a
unidade principal e o subwoofer se ligam, defina o ID da seguinte forma.
POWER
1. Ligue os cabos de alimentação da unidade principal e do subwoofer a uma tomada.
2. Prima o botão ID SET no painel posterior do subwoofer com um objecto pontiagudo durante 5 segundos.
• O indicador STANDBY está desligado e o indicador LINK (LED azul) fica intermitente rápido.
3. Com a unidade principal desligada (em modo STANDBY), prima sem soltar o botão
remoto durante 5 segundos.
(Silêncio) no controlo
4. A mensagem ID SET é apresentada no visor do Soundbar.
5. Para finalizar a ligação, ligue a unidade principal enquanto o LED azul do subwoofer pisca.
• A unidade principal e o subwoofer estão agora ligados (conectados).
•
O indicador Link (LED azul) no subwoofer deverá estar aceso.
•
Se o indicador Link não apresentar a cor azul fixo, o processo de ligação falhou. Desligue a unidade principal e
repita os passos a partir do Passo 2.
•
Pode desfrutar de um som de qualidade superior do subwoofer sem fios, seleccionando o efeito de som.
(Consulte a página 10)
15
POR
● Não ligue o cabo de alimentação deste produto ou o televisor à rede eléctrica até que todas as ligações
entre componentes estejam concluídas.
● Antes de mover ou instalar este produto, certifique-se de que desliga a unidade e o cabo de alimentação.
LIGAÇÕES
● Antes de deslocar ou instalar o produto, desligue o aparelho e retire o cabo de alimentação.
● Se a unidade principal estiver desligada, o subwoofer sem fios ficará no modo de espera e o LED
STANDBY, na parte superior, acender-se-á após o indicador Link (LED azul) ficar intermitente durante 30
segundos.
● Se utilizar um dispositivo que utiliza a mesma frequência (2,4 GHz) que o Soundbar junto do Soundbar,
poderão ocorrer interferências no som.
● A distância de transmissão das ondas de rádio é de, aproximadamente, 10 m, mas pode variar conforme
o ambiente operativo.
Se uma parede de cimento ou uma parede metálica estiver entre a unidade principal e o módulo de
recepção sem fios, o sistema pode não funcionar porque a onda de rádio pode não conseguir atravessar
o metal.
● Se a unidade principal não efectuar uma ligação sem fios, siga os passos de 1 a 5 na página anterior para
repor a ligação entre a unidade principal e o subwoofer sem fios.
● A antena de recepção sem fios está incorporada no subwoofer sem fios. Mantenha a unidade afastada de
água e humidade.
● Para obter um desempenho óptimo do som, certifique-se de que a área em torno da localização do
subwoofer sem fios não se encontra obstruída.
16
LIGAÇÕES
LIGAR A UM TELEVISOR
Cabo HDMI
HDMI IN
HDMI OUT
(TV-ARC)
HDMI OUT
(TV-ARC)
HDMI IN
DC 14V
AUX IN
5V 0.5A
HDMI OUT
(TV-ARC)
OPTICAL IN
1. Ligue um cabo HDMI entre a tomada HDMI OUT (TV-ARC) na parte posterior do produto e a tomada HDMI IN
no seu televisor.
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
2. Prima o botão
seleccionar o modo de D.IN.
● HDMI é uma interface que permite a transmissão digital de dados de vídeo e áudio com apenas um
conector.
● Se o televisor incluir uma porta ARC, ligue o cabo HDMI à porta de entrada HDMI IN (ARC).
● É recomendado utilizar um cabo HDMI sem alma, se possível. Se utilizar um cabo HDMI normal, utilize um
cabo com diâmetro inferior a 14 mm.
● A função Anynet+ tem de ser ligada.
● Esta função não está disponível se o cabo HDMI não suportar ARC.
LIGAÇÕES AO TELEVISOR UTILIZANDO UM CABO ÓPTICO
(DIGITAL)
Cabo Óptico
(não fornecido)
OPTICAL OUT
OPTICAL IN
HDMI IN
DC 14V
AUX IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
1. Ligue a OPTICAL IN (Audio) no Soundbar à ficha de OPTICAL OUT no televisor.
2. Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de D.IN.
17
POR
LIGAÇÕES AO TELEVISOR UTILIZANDO UM CABO HDMI
(DIGITAL)
LIGAÇÕES
+ Auto Power Link
Se ligar a unidade principal a um televisor com um cabo óptico digital, active a função Ligar automático para
que o Soundbar ligue automaticamente quando ligar o televisor.
AUTO POWER LINK
Visor
LIGADO
OFF - ANYNET+ / ON - POWER LINK
DESLIGADO
ON - ANYNET+ / OFF - POWER LINK
1. Ligue o Soundbar e um televisor com um cabo óptico (não fornecido).
2. Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de D.IN.
3. Prima o botão AUTO POWER no controlo remoto para activar e desactivar a função Ligar automático.
● Conforme o dispositivo ligado, a função Auto Power Link pode não funcionar.
TV SOUNDCONNECT
Pode desfrutar de som do televisor através do Soundbar ligado a um televisor Samsung com suporte da função TV
SoundConnect.
Ligar
1. Ligue o televisor e o Soundbar.
• Ligue o menu do televisor.
• Avance para as definições de coluna no separador "Som".
• Defina o menu "Adicionar novo dispositivo" como "Ligado".
2. Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de TV.
3. No televisor, é apresentada uma mensagem a confirmar a activação da função TV SoundConnect.
4. Seleccione <Sim> para terminar de ligar o televisor e o Soundbar com o controlo remoto do televisor.
18
LIGAÇÕES
● A função TV SoundConnect (SoundShare) é suportada por alguns televisores Samsung comercializados a
partir de 2012. Verifique se o seu televisor é compatível com TV SoundConnect (SoundShare) antes de
iniciar. (Para obter mais informações, consulte o manual do utilizador do televisor.)
● Se o seus televisor Samsung tiver sido comercializado antes de 2014, verifique o menu de definições de
SoundShare.
● Se a distância entre o televisor e o Soundbar exceder 10 m, a ligação pode não ser estável ou o áudio
pode ser reproduzido irregularmente. Neste caso, desloque o televisor ou o Soundbar de forma a respeitar
o limite de funcionamento e volte a estabelecer a Ligação de Som do Televisor.
● Intervalo de Funcionamento da TV SoundConnect:
- Distância de sincronização recomendada: cerca de 2 m
- Distância de funcionamento recomendada: cerca de 10 m
● Os botões Reproduzir/Pausa, Seguinte e Anterior no Soundbar ou no controlo remoto do Soundbar não
controlam o televisor.
+ Utilizar a função Bluetooth POWER On
A função Bluetooth POWER On está disponível se tiver ligado com êxito o Soundbar a um televisor compatível com
Bluetooth utilizando o TV SoundConnect. Quando a função Bluetooth POWER On está activada, ligar ou desligar o
televisor associado irá também ligar ou desligar o Soundbar.
1. Ligue o televisor ao seu Soundbar utilizando a função TV SoundConnect.
2. Prima o botão Bluetooth POWER no controlo remoto do Soundbar.
É apresentada a indicação ON - BLUETOOTH POWER no visor do Soundbar.
•
ON - BLUETOOTH POWER : O Soundbar irá ligar e desligar quando ligar ou desligar o televisor.
•
OFF - BLUETOOTH POWER : O Soundbar desliga-se apenas quando desligar o televisor.
● Esta função é suportada apenas por alguns televisores Samsung comercializados a partir de 2013.
19
POR
● Mudar o modo do Soundbar do televisor para outro modo termina automaticamente a ligação de som do
televisor.
● Para ligar o Soundbar a outro televisor, é necessário terminar a ligação existente.
● Termine a ligação ao televisor existente e, em seguida, prima o botão & no controlo remoto durante 5
segundos para ligar a outro televisor.
LIGAÇÕES
LIGAÇÕES A UM DISPOSITIVO
EXTERNO
CABO HDMI
HDMI é uma interface digital padrão para a ligação de dispositivos como um televisor, projector, leitor de DVD,
leitor de Blu-ray, Set-top Box e outros.
Como HDMI transmite o sinal digital de melhor qualidade, pode desfrutar de vídeo e áudio superior, tal como
criado na origem digital.
Cabo HDMI
Dispositivos
Digitais
HDMI OUT
HDMI IN
HDMI IN
HDMI IN
DC 14V
AUX IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
1. Ligue um cabo HDMI entre a ficha HDMI IN na parte posterior do produto e a ficha HDMI OUT nos seus
dispositivos digitais.
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
2. Prima o botão
seleccionar o modo de HDMI.
CABO AUX OU ÓPTICO
Esta unidade está equipada com uma ficha digital óptica e uma ficha de áudio analógico, permitindo duas
formas de ligar a dispositivos externos.
Cabo Óptico
(não fornecido)
OPTICAL IN
OPTICAL OUT
Leitor BD/ DVD/
Set-top box/
Consola de jogos
Cabo de Áudio
(não fornecido)
AUX OUT
AUX IN
20
LIGAÇÕES
+ Cabo AUX
1. Ligue a AUX IN (Áudio) na unidade principal à ficha de AUDIO OUT do dispositivo fonte.
+ Cabo Óptico
1. Ligue a OPTICAL IN (Áudio) na unidade principal à ficha de OPTICAL OUT do dispositivo fonte.
2. Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de D.IN.
USB
Pode reproduzir ficheiros de música localizados nos dispositivos de armazenamento USB através do Soundbar.
Visor
Porta USB
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
1. Ligue o dispositivo USB à porta USB do produto.
2. Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de USB.
3. USB é apresentado no ecrã.
•
A ligação Soundbar ao dispositivo USB está concluída.
•
Desliga-se automaticamente (Desligar automático) se nenhum dispositivo USB for ligado ao fim de 25 minutos.
+ Antes de ligar um dispositivo USB
Tenha em atenção o seguinte:
● Se o nome de um ficheiro ou pasta num dispositivo USB exceder os 10 caracteres, não será apresentado no ecrã
do Soundbar.
● Este produto poderá não ser compatível com determinados tipos de suporte de armazenamento USB.
● Os sistemas de ficheiro FAT16 e FAT32 são suportados.
-
O sistema de ficheiros NTFS não é suportado.
● Ligue o dispositivo USB directamente à porta USB do produto. Caso contrário, poderá deparar-se com um
problema de compatibilidade USB.
● Não ligue vários dispositivos de armazenamento ao produto através de um leitor de vários cartões.
O mesmo poderá não funcionar correctamente.
21
POR
2. Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de AUX.
LIGAÇÕES
● Não são suportados protocolos PTP para câmaras digitais.
● Não retire o dispositivo USB durante a transferência de ficheiros.
● Ficheiros de música (MP3, WMA) de um sítio da Web comercial com protecção DRM não serão reproduzidos.
● Não são suportados HDDs externos.
● Não são suportados dispositivos móveis.
● Lista de compatibilidade:
Extensão
Codec
Frequência de
amostragem
Velocidade de transmissão
MPEG 1 Layer2
16 KHz ~ 48 KHz
80 ~ 320 kbps
MPEG 1 Layer3
16 KHz ~ 48 KHz
80 ~ 320 kbps
MPEG 2 Layer3
16 KHz ~ 48 KHz
80 ~ 320 kbps
*.mp3
MPEG 2,5 Layer3
16 KHz ~ 48 KHz
80 ~ 320 kbps
Wave_Format_MSAudio1
16 KHz ~ 48 KHz
56 ~ 128 kbps
*.wma
Wave_Format_MSAudio2
16 KHz ~ 48 KHz
56 ~ 128 kbps
AAC
16 KHz ~ 96 KHz
48 ~ 320 kbps
AAC-LC
16 KHz ~ 96 KHz
128 ~ 192 kbps
*.aac
5,1 Canais 320 kbps
48 ~ 64 kbps
HE-AAC
24 KHz ~ 96 KHz
5,1 Canais 160 kbps
*.wav
-
16 KHz ~ 48 KHz
até 3000 kbps
*.ogg
OGG 1.1.0
16 KHz ~ 48 KHz
50 ~ 500 kbps
*.flac
FLAC 1.1.0, FLAC 1.2.1
16 KHz ~ 96 KHz
até 3000 kbps
● Se o dispositivo USB tiver demasiadas pastas e ficheiros, a leitura do dispositivo poderá demorar algum
tempo.
22
FUNÇÕES
funções
MODE D’ENTRÉE
Modo de entrada
Visor
Entrada Digital óptica
D.IN
Entrada ARC (HDMI OUT)
Entrada AUX
AUX
Entrada HDMI
HDMI
Modo BLUETOOTH
BT
TV SoundConnect
TV
Modo USB
USB
FUNÇÃO AUTO POWER DOWN
A unidade desliga-se automaticamente nas seguintes condições:
● Modo D.IN / HDMI / BT / TV / USB / ARC
-
Caso não exista qualquer sinal de áudio durante 25 minutos.
● Modo AUX
-
Se o cabo AUX não for ligadodurante 25 minutos.
Se durante 8 horas não for premida qualquer tecla quando o cabo AUX está ligado. (A função Auto Power
Down só pode ser desativada nessa situação.)
Para desativar a função Auto Power Down, no modo AUX, prima sem soltar o botão & durante 5 segundos.
ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN é apresentado no ecrã.
-
23
POR
Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo pretendido.
FUNÇÕES
BLUETOOTH
Pode ligar um dispositivo Bluetooth a Soundbar e ouvir música com som estéreo de alta qualidade, sem fios!
PARA LIGAR O SOUNDBAR A UM DISPOSITIVO BLUETOOTH
Verifique se o dispositivo Bluetooth suporta a função de auscultadores estéreo compatíves com Bluetooth.
Ligar
Dispositivo Bluetooth
1. Prima o botão
(Origem) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de BT.
•
A indicação BT READY é apresentada no painel anterior do Soundbar.
2. Seleccione o menu Bluetooth no dispositivo Bluetooth que pretende ligar. (consulte o manual do utilizador do
dispositivo Bluetooth)
3. Seleccione "[Samsung] Soundbar J-Series" da lista.
•
Quando o Soundbar está ligado ao dispositivo Bluetooth, é apresentada a indicação [nome do dispositivo
Bluetooth]  BT no ecrã anterior.
•
O nome do dispositivo só pode ser apresentado em inglês. É apresentado o símbolo " _ " se o nome não
estiver em inglês.
•
Se o emparelhamento do dispositivo Bluetooth com o Soundbar falhar, apague a entrada anterior
"[Samsung] Soundbar J-Series" encontrada pelo dispositivo Bluetooth e procure o Soundbar novamente.
4. Reproduza música no dispositivo ligado.
•
Pode ouvir música a ser reproduzida no dispositivo Bluetooth ligado através do sistema Soundbar.
•
No modo BT, as funções para Reproduzir / Pausa / Seguinte / Anterior não estão disponíveis. Contudo, estas
funções estão disponíveis nos dispositivos Bluetooth com suporte de AVRCP.
24
FUNÇÕES
●
●
●
●
●
●
●
Se for solicitado um código PIN ao ligar ao dispositivo Bluetooth, introduza <0000>.
Apenas é possível emparelhar um dispositivo Bluetooth de cada vez.
A ligação Bluetooth será terminada quando o Soundbar é desligado.
O Soundbar pode não efectuar a procura e ligação de Bluetooth correctamente nas circunstâncias
seguintes:
- Se existir um campo eléctrico forte à volta do Soundbar.
- Se vários dispositivos Bluetooth estiverem emparelhados com o Soundbar em simultâneo.
- Se o dispositivo Bluetooth estiver desligado, mal colocado ou avariado.
- Tenha em atenção que dispositivos como fornos micro-ondas, adaptadores de redes sem fios, luzes
florescentes e fogões a gás utilizam o mesmo intervalo de frequência que o dispositivo Bluetooth, o que
pode provocar interferências eléctricas.
O Soundbar suporta dados SBC (44,1kHz, 48kHz).
Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres.
Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar "[Samsung] Soundbar
J-Series" na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar
para o modo BT.
Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário
que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)
O Soundbar é apresentado na lista de procura de dispositivos do dispositivo Bluetooth apenas quando o
Soundbar apresenta BT READY.
No modo TV SoundConnect, não é possível sincronizar o Soundbar com outro dispositivo Bluetooth.
BLUETOOTH POWER ON (BLUETOOTH POWER)
Quando a função Bluetooth Power On e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado
anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.
1. Prima o botão Bluetooth POWER no controlo remoto com o Soundbar ligado.
2. É apresentada a indicação “ON - BLUETOOTH POWER” no visor do Soundbar.
PARA DESLIGAR O DISPOSITIVO BLUETOOTH DO
SOUNDBAR
Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do
dispositivo Bluetooth.
● O Soundbar será desligado.
● Quando o Soundbar é desligado do dispositivo Bluetooth, apresenta a indicação BT DISCONNECTED no visor
frontal.
PARA DESLIGAR O SOUNDBAR DO DISPOSITIVO
BLUETOOTH
Prima o botão SOURCE no controlo remoto ou o botão
(Origem) no painel superior do produto para mudar
modo BT para outro modo ou para desligar o Soundbar.
● O dispositivo Bluetooth ligado irá aguardar algum tempo até que o Soundbar responda, antes de interromper a
ligação. (O tempo até desligar pode variar conforme o dispositivo Bluetooth)
25
POR
●
●
●
●
FUNÇÕES
● No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o sistema
Soundbar e o dispositivo Bluetooth for superior a 10 m.
● O Soundbar desliga-se automaticamente ao fim de 25 no estado Ready.
+ Mais sobre Bluetooth
O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente interligados,
através de uma ligação sem fios de curta distância.
● Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorrecto, conforme a respectiva
utilização, quando:
-
Uma parte do aparelho está em contacto com o sistema receptor/transmissor do dispositivo Bluetooth ou do
Soundbar.
-
Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou divisórias.
-
Exposto a interferências eléctricas de dispositivos com a mesma banda de frequência, incluindo equipamento
médico, fornos micro-ondas e redes sem fios.
● Emparelhe o Soundbar com o dispositivo Bluetooth, mantendo uma distância curta.
● Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade.
Se a distância ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.
● Em áreas de fraca receptividade, a ligação Bluetooth poderá não funcionar correctamente.
● A ligação Bluetooth funciona apenas quando está próxima do dispositivo. A ligação será automaticamente
cortada se a distância for superior a este limite. Mesmo respeitando este limite, a qualidade de som poderá ser
inferior na presença de obstáculos como paredes ou portas.
● Este dispositivo sem fios poderá provocar interferências durante o respectivo funcionamento.
UTILIZAR A APLICAÇÃO SAMSUNG AUDIO REMOTE
+ Instalar a Aplicação Samsung Audio Remote
Para controlar o produto com o seu dispositivo inteligente com a aplicação Samsung Audio Remote, transfira a
aplicação Samsung Audio Remote através da Google Play Store.
Procura no mercado : Samsung Audio Remote
ANDROID APP ON
+ Aceder à Aplicação Samsung Audio Remote
Após instalar a aplicação Samsung Audio Remote, siga as instruções na aplicação.
● A aplicação é compatível apenas como dispositivos móveis Android com a versão 3.0 ou posterior.
26
FUNÇÕES
ACTUALIZAÇÃO DE SOFTWARE
POR
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
A Samsung poderá vir a disponibilizar actualizações para o firmware do sistema Soundbar.
Se for disponibilizada uma actualização, actualize o firmware ligando uma unidade USB com a actualização do
firmware armazenada à porta USB do Soundbar.
Tenha em atenção que se existirem vários ficheiros de actualização, tem de os carregar na unidade USB
individualmente e utilizá-los para actualizar o firmware, um de cada vez.
Visite o sítio da Web Samsung.com ou contacte o centro de assistência da Samsung para obter mais informações
acerca da transferência de ficheiros de actualização.
● Insira uma unidade USB com a actualização de firmware na porta USB da unidade principal.
● A actualização de firmware pode não funcionar correctamente se existirem ficheiros de áudio suportados
pelo Soundbar guardados no dispositivo de armazenamento USB.
● Não desligue a alimentação nem remova o dispositivo USB durante a aplicação de uma actualização.
A unidade principal será automaticamente desligada após a conclusão da actualização do firmware.
● Depois de actualizar, todas as definições são repostas nos valores predefinidos.Recomenda-se que tome
nota das suas definições para que as possa repor facilmente após a actualização.
Tenha em atenção que a actualização de firmware também repõe as definições a ligação subwoofer. Se a
ligação ao subwoofer não for restabelecida automaticamente após a actualização, consulte a página 15.
Se não for possível actualizar o firmware, é recomendável formatar os dados na unidade USB no formato
FAT16 e tentar novamente.
● Uma vez concluída a actualização do software, desligue o produto e prima sem soltar o botão ( & ) no
controlo remoto durante mais de 5 segundos. A indicação "INIT" é apresentada no visor e a unidade
desliga-se. A actualização está concluída.
● Não formate a unidade USB no formato NTFS. O Soundba não é compatível com o sistema de ficheiros
NTFS.
● Consoante o fabricante, alguns dispositivos de armazenamento USB poderão não ser suportados.
27
RESOLUÇÃO DE PROBLEMAS
Resolução de problemas
RESOLUÇÃO DE PROBLEMAS
Antes de solicitar assistência, verifique o seguinte.
A unidade não liga.
• O cabo de alimentação está ligado à tomada?
 Ligue a ficha à tomada.
Um função não é executada quando se carrega no botão.
• Há electricidade estática no ar?
 Desligue a ficha e volte a ligá-la.
Não é emitido som.
• A função Silêncio está ligada?
 Prima o botão
• O volume está no mínimo?
 Regular o Volume.
(Silêncio) para cancelar a função.
O controlo remoto não funciona.
• As pilhas estão gastas?
 Substitua-as por pilhas novas.
• A distância entre o controlo remoto e a unidade
principal é demasiado grande?
 Aproxime-se da unidade.
A TV SoundConnect (sincronização com TV) falhou.
• O seu televisor é compatível com o modo TV
SoundConnect?
 O modo TV SoundConnect é suportado por alguns
televisores Samsung comercializados a partir de
2012. Verifique o seu televisor para determinar se é
compatível com TV SoundConnect.
• O televisor tem a versão de firmware mais recente?
 Actualize o televisor com a versão mais recente de
firmware.
• Ocorre um erro ao ligar?
 Contacte o centro de contacto da Samsung.
• Reponha o modo TV e liguenovamente.
 Prima sem soltar o botão & durante 5 segundos
para repor a ligação TV SoundConnect.
O LED vermelho no subwoofer fica intermitente e o subwoofer não emite som.
• O subwoofer pode não estar ligado à unidade
principal do produto.
 Tente ligar o subwoofer novamente.
(Consulte a página 15)
O subwoofer vibra de forma muito perceptível.
• Tente ajustar a vibração do subwoofer.
 Prima o botão WOOFER no controlo remoto para
ajustar o valor (entre -12, -6 a +6).
28
APÊNDICE
apêndice
ESPECIFICAÇÕES
POR
Nome do modelo HW-J6000, HW-J6001
USB
Peso
GERAL
AMPLIFICADOR
Dimensões
(L x A x P)
5V / 0,5 A
Unidade principal
2,7 kg
Subwoofer
(PS-WJ6000, PS-WJ6001)
6,8 kg
Unidade principal
1078 x 47,5 x 129 mm
Subwoofer
(PS-WJ6000, PS-WJ6001)
452 x 335 x 154 mm
Limites da temperatura de funcionamento
+5 °C a +35 °C
Limites de humidade de funcionamento
10 % a 75 %
Potência
nominal de
saída
Unidade principal
22W/CH x 6, 4 OHM, THD=10%, 1KHz
Subwoofer
(PS-WJ6000, PS-WJ6001)
168W, 3 OHM, THD=10%, 100Hz
Taxa S/N (entrada analógica)
65 dB
Separação (1 kHz)
65 dB
*
A relação S/R, a distorção, a separação e a sensibilidade útil baseiam-se numa medição através das linhas de
orientação da AES (Audio Engineering Society).
*
Especificação nominal
-
A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
-
O peso e as dimensões indicados são aproximados.
-
Para obter informações sobre alimentação e consumo de energia, consulte a etiqueta no produto.
a Aviso de Licença de Open Source
-
Para enviar pedidos e perguntas sobre software open source, contacte a Samsung por e-mail
([email protected]).
29
©2015 Samsung Electronics Co.,Ltd. All rights reserved
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care
Centre.
© 2015 Samsung Electronics Co., Ltd. Todos os direitos reservados.
Contacte a Samsung Internacional
Se tem algumas dúvidas ou comentários sobre os nossos produtos, por favor contacte a linha de apoio a Clientes
Samsung.
Area
Contact Centre 
Web Site
` Middle East
ALGERIA
IRAN
08000-7267864
16580
021 36 11 00
021-8255
SAUDI ARABIA
8002474357
PAKISTAN
TUNISIA
0800-SAMSUNG (72678)
80-1000-12
800-SAMSUNG
(800 - 726 7864)
800-SAMSUNG
(800 - 726 7864)
183-CALL (183-2255)
8000-GSAM (8000-4726)
800-CALL (800-2255)
444 77 11
0800-22273
06 5777444
18252273
080 100 22 55
EGYPT
U.A.E
OMAN
KUWAIT
BAHRAIN
QATAR
TURKEY
JORDAN
SYRIA
MOROCCO
AH68-02833N-00
www.samsung.com/eg/support
www.samsung.com/n_africa/support
www.samsung.com/iran/support
www.samsung.com/sa/support
www.samsung.com/sa_en/support
(English)
www.samsung.com/pk/support
www.samsung.com/n_africa/support
www.samsung.com/ae/support
(English)
www.samsung.com/ae_ar/support
(Arabic)
www.samsung.com/tr/support
www.samsung.com/Levant/support
(English)
www.samsung.com/n_africa/support
Area
` Africa
SOUTH AFRICA
BOTSWANA
NAMIBIA
ZAMBIA
MAURITIUS
REUNION
MOZAMBIQUE
NIGERIA
Contact Centre 
0860 SAMSUNG (726 7864)
8007260000
08 197 267 864
0211 350370
23052574020
262508869
847267864 / 827267864
0800-726-7864
0800-10077
GHANA
0302-200077
COTE D’IVOIRE 8000 0077
SENEGAL
800-00-0077
CAMEROON
7095-0077
KENYA
0800 545 545
UGANDA
0800 300 300
0800 755 755 / 0685 889
TANZANIA
900
RWANDA
9999
BURUNDI
200
DRC
499999
SUDAN
1969
Web Site
www.samsung.com/support
www.samsung.com/africa_en/support
www.samsung.com/africa_fr/support
www.samsung.com/support
AH68-02833N-00

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
