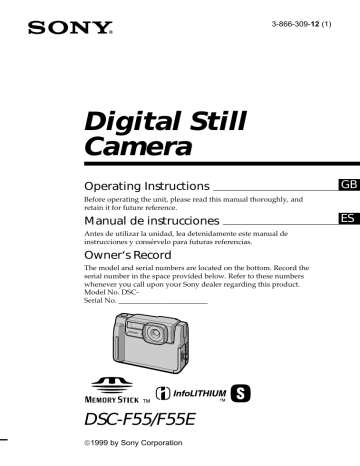

3-866-309-12 (1)
Digital Still
Camera
Operating Instructions
GB
Before operating the unit, please read this manual thoroughly, and
retain it for future reference.
Manual de instrucciones
Antes de utilizar la unidad, lea detenidamente este manual de
instrucciones y consérvelo para futuras referencias.
Owner‘s Record
The model and serial numbers are located on the bottom. Record the
serial number in the space provided below. Refer to these numbers
whenever you call upon your Sony dealer regarding this product.
Model No. DSCSerial No. ________________________
DSC-F55/F55E
1999 by Sony Corporation
ES
English
Declaration of Conformity
WARNING
To prevent fire or shock
hazard, do not expose the
unit to rain or moisture.
Trade Name:
SONY
Model No.:
DSC-F55
Responsible Party: Sony Electronics Inc.
Address:
1 Sony Drive, Park
Ridge, NJ.07656 USA
Telephone No.:
201-930-6970
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any
interference received, including
interference that may cause undesired
operation.
Note:
This symbol is intended
to alert the user to the
presence of uninsulated
“dangerous voltage”
within the product’s
enclosure that may be of
sufficient magnitude to
constitute a risk of
electric shock to persons.
This symbol is intended
to alert the user to the
presence of important
operating and
maintenance (servicing)
instructions in the
literature accompanying
the appliance.
For the Customers in the
U.S.A. and CANADA
CAUTION
TO PREVENT ELECTRIC SHOCK, DO
NOT USE THIS POLARIZED AC PLUG
WITH AN EXTENSION CORD,
RECEPTACLE OR OTHER OUTLET
UNLESS THE BLADES CAN BE FULLY
INSERTED TO PREVENT BLADE
EXPOSURE.
You are cautioned that any changes or
modifications not expressly approved in
this manual could void your authority to
operate this equipment.
2-GB
This equipment has been tested and found
to comply with the limits for a Class B
digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to
provide reasonable protection against
harmful interference in a residential
installation. This equipment generates, uses,
and can radiate radio frequency energy and,
if not installed and used in accordance with
the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that
interference will not occur in a particular
installation. If this equipment does cause
harmful interference to radio or television
reception, which can be determined by
turning the equipment off and on, the user
is encouraged to try to correct the
interference by one or more of the following
measures:
— Reorient or relocate the receiving
antenna.
— Increase the separation between the
equipment and receiver.
— Connect the equipment into an outlet on
a circuit different from that to which the
receiver is connected.
— Consult the dealer or an experienced
radio/TV technician for help.
The shielded interface cable recommended
in this manual must be used with this
equipment in order to comply with the
limits for a digital device pursuant to
Subpart B of Part 15 of FCC Rules.
For the customers in the
U.S.A. and Canada
Memory Stick
DISPOSAL OF LITHIUM ION
BATTERY.
LITHIUM ION BATTERY.
DISPOSE OF PROPERLY.
You can return your unwanted lithium ion
batteries to your nearest Sony Service
Center or Factory Service Center.
Note: In some areas the disposal of lithium
ion batteries in household or business
trash may be prohibited.
For the Sony Service Center nearest you call
1-800-222-SONY (United States only)
For the Sony Factory Service Center nearest
you call 416-499-SONY (Canada only)
Caution: Do not handle damaged or
leaking lithium ion battery.
NOTICE FOR THE CUSTOMERS
IN THE UNITED KINGDOM
A moulded plug complying with BS 1363 is
fitted to this equipment for your safety and
convenience.
Should the fuse in the plug supplied
need to be replaced, a 5 AMP fuse
approved by ASTA or BSI to BS 1362, (i.e.
marked with 2 or @ mark) must be
used.
If the plug supplied with this equipment
has a detachable fuse cover, be sure to
attach the fuse cover after you change the
fuse. Never use the plug without the fuse
cover. If you should lose the fuse cover,
please contact your nearest Sony service
station.
Attention
The electromagnetic fields at the specific
frequencies may influence the picture and
sound of this camera.
N50
For the Customers in CANADA
This Class B digital apparatus complies
with Canadian ICES-003.
For the Customers in the
U.S.A.
This device complies with Part 15 of
the FCC Rules. Operation is subject to
the following two conditions: (1) This
device may not cause harmful
interference, and (2) this device must
accept any interference received,
including interference that may cause
undesired operation.
For the Customers in Germany
Directive: EMC Directive 89/336/
EEC.92/31/EEC
This equipment complies with the EMC
regulations when used under the
following circumstances:
• Residential area
• Business district
• Light-industry district
(This equipment complies with the EMC
standard regulations EN55022 Class B.)
Battery Pack
For the Customers in the U.S.A.
and Canada
THIS CLASS B DIGITAL DEVICE
COMPLIES WITH PART 15 OF THE
FCC RULES AND THE CANADIAN
ICES-003. OPERATION IS SUBJECT
TO THE FOLLOWING TWO
CONDITIONS: (1) THIS DEVICE
MAY NOT CAUSE HARMFUL
INTERFERENCE, AND (2) THIS
DEVICE MUST ACCEPT ANY
INTERFERENCE RECEIVED,
INCLUDING INTERFERENCE
THAT MAY CAUSE UNDESIRED
OPERATION.
3-GB
About the Carl Zeiss lens
This camera is equipped with a Carl
Zeiss lens which can reproduce a fine
image.
The lens for this camera was
developed jointly by Carl Zeiss, in
Germany, and Sony Corporation. It
adopts the MTF* measurement
system for camera and offers a quality
as the Carl Zeiss lens.
* MTF is an abbreviation of
Modulation Transfer Function/
Factor.
The value number indicates the
amount of light of a subject
penetrating into the lens.
• IBM PC/AT is a registered trademark
of International Business Machines
Corporation of the U.S.A.
• MS-DOS and Windows are registered
trademarks licensed to Microsoft
Corporation, registered in the U.S.A.
and other countries.
• Macintosh is a trademark licensed to
Apple Computer, Inc., registered in the
U.S.A. and other countries.
• All other product names mentioned
herein may be the trademarks or
registered trademarks of their
respective companies.
Furthermore, “™‘” and “®” are not
mentioned in each case in this manual.
4-GB
Table of contents
Parts identification .......... 7
Preparation
1
2
3
4
Charging the battery pack .... 9
Installing the battery pack .. 10
Inserting a Memory Stick. ... 11
Setting the date and time .... 12
Recording
1 Recording still images ......... 14
2 Recording moving images
............................................... 15
Various ways of playback
Playing back multiple images at a
time (INDEX) ............................ 33
Enlarging a part of the image
– Zoom and trimming ............. 34
Rotating image (ROTATE) ........... 35
Playing back images in a continuous
loop (SLIDE SHOW) ................ 36
Preventing accidental erasure
(PROTECT) ............................... 37
Deleting images (DELETE) .......... 38
Formatting (initializing) a Memory
Stick ............................................ 40
Changing the menu setting
Playing back
1 Playing back still images ..... 17
2 Playing back moving images
............................................... 18
3 Viewing images using a
personal computer ............. 21
Various ways of recording
Changing the lens orientation
– Face to face recording ........... 24
Using the self-timer ....................... 24
Selecting brightness of the flash
(FLASH LEVEL) ....................... 25
Recording images in macro .......... 25
Recording enlarged images
– Zoom recording ..................... 26
Enjoying Picture Effect .................. 26
Selecting image quality
(QUALITY) ............................... 27
Selecting image size ....................... 28
Selecting recording mode
(REC MODE) ............................ 29
Adjusting exposure
(EXPOSURE) ............................. 31
Adjusting the white balance ........ 32
Changing the menu setting .......... 41
Setting the mode of each item ...... 42
Using image data with
other equipment
Using the house current (mains)
.................................................... 45
Watching images on a TV screen
.................................................... 45
Printing the recorded images ....... 46
Marking a print mark on an image
.................................................... 46
Additional information
Precautions ..................................... 48
Troubleshooting ............................. 50
Self-diagnosis display ................... 52
Warning and notice messages ..... 53
Specifications .................................. 54
Index ................................................ 55
5-GB
GB
Be sure to read the following before using your camera
LCD screen
The LCD screen is manufactured using high-precision technology. However, there
may be some tiny black points and/or bright points (red, blue or green in color) that
constantly appear on the LCD screen. These points are normal in the manufacturing
process and do not affect the recorded image in any way. Over 99.99 % are operational
for effective use.
Trial recording
Before you record one-time events, you may want to make a trial recording to make
sure that the camera is working correctly.
No compensation for contents of the recording
Contents of the recording cannot be compensated for if recording or playback is not
made due to a malfunction of the camera, etc.
Note on image data compatibility
Image data files recorded on Memory Sticks by your camera conform with the Design
Rules for Camera File Systems universal standard established by the JEIDA (Japan
Electronic Industry Development Association).
You cannot play back on your camera still images recorded on other equipment (DCRTRV890E/TRV900/TRV900E, DSC-D700) that does not conform with this universal
standard. (These models are not sold in some areas.)
Precaution on copyright
Television programs, films, video tapes, and other materials may be copyrighted.
Unauthorized recording of such materials may be contrary to the provision of the
copyright laws.
Before using your camera
This digital still camera uses a Memory Stick as a medium for recording images.
Do not shake or strike the unit
Malfunctions, inability to record images as well as inability to use Memory Sticks or
image and memory data breakdown, damage or loss may occur.
Do not get the unit wet
When taking pictures outdoors in the rain or under similar conditions, be careful not to
get the unit wet.
If moisture condensation occurs, refer to page 48 and follow instructions on how to
remove it before using.
Back up recommendations
To avoid the potential risk of data loss always copy (back up) data to disk.
Supplied accessories
AC-VF10 AC power adaptor/charger (1)
A/V connecting cable (1)
NP-F10 Battery pack (1)
DK-115 DC connecting cable (1)
Hand strap (1)
Lens cap (1)
Lens cap strap (1)
Memory Stick (4 MB) (1)
PC serial cable (1)
Power cord (1)
Sony PictureGear 3.2 Lite (1)
Operating instructions (1)
Your dealer may not handle some of the above listed accessories. Please ask the dealer for
detailed information about the accessories in your country.
6-GB
See pages in parentheses for more details.
Flash emitter (25)
Shutter button (14)
Lens
MODE selector
(PLAY/STILL/MOVIE)
(14)
Parts identification
Parts identification
Photocell window
for flash
Do not block when
recording.
Hook for hand strap
MIC (Microphone)
Speaker
Recording lamp
Attaching the lens cap (supplied) and the hand strap (supplied).
Hand strap
Lens cap
Lens cap strap
Be careful that the lens cap strap does not touch the projections on both sides of the
lens cap hole.
Access
lamp (11)
Memory Stick eject
button (11)
Battery eject
switch (10)
Memory Stick cover
(11)
Tripod receptacle
Make sure that the length of the tripod
screw is less than 7/32 inch (6.5 mm).
OPEN (BATT)
switch (10)
7-GB
LCD BACK LIGHT switch
Normally set to ON.
Set to OFF to save the
battery if you use the
camera in bright place.
Flash lamp (25)
LCD screen
(16, 19)
LCD BRIGHT +/–
buttons
Press to adjust the
brightness of the
LCD screen.
Slot cover for AC
power adaptor/
charger (45)
+ (Zoom)
button (26, 34)
– (Zoom)
button (26, 34)
POWER switch/
POWER lamp
(12)
A/V OUT jack
(45, 46)
Audio is monaural.
DIGITAL I/O jack (22)
DISPLAY button
Press to display or turn
off the indicators on the Control button
LCD screen.
(Macro) button (25)
Function of the control button
Control button
Upper side
Right
side
Left
side
Lower
side
8-GB
(Flash) button (25)
AUTO (no indication) is set at the
factory.
Each time you press the button, the
flash mode changes as follows:
AUTO (no indication) t forcedflash
t no flash
t AUTO.
In AUTO mode, flashes automatically
according to the brightness of the
surroundings.
The subject must be 11 7/8 inches to
8 1/3 feet (0.3 m to 2.5 m) away.
Press to
execute
You can execute the functions by
pressing the upper, lower, left, or right
side of the control button. When an
item is selected in the menu, the color
of the item changes from blue to
yellow. To enter your selection, press
the center of the control button.
Preparation
Preparation
1 Charging the battery pack
To charge the battery pack, use the AC power adaptor/charger.
Your camera operates only with the “InfoLITHIUM” battery pack (S series).
“InfoLITHIUM” is a trademark of Sony Corporation.
3
2
1
1 Insert the battery pack in the direction of the V mark. Slide the
battery pack in the direction of the arrow.
2 Connect the power cord to the AC power adaptor/charger.
3 Connect the power cord to a wall outlet.
The CHARGE lamp (orange) lights up when charging begins.
When the CHARGE lamp goes off, normal charge is completed. For full charge,
which allows you to use the battery longer than usual, leave the battery pack
attached for about one hour after normal charge is completed.
To remove the battery
pack
Slide the battery pack in the opposite
direction of the arrow as illustrated
above.
*
Charging for about one hour after
the CHARGE lamp goes out.
** Charging just until the CHARGE
lamp goes out.
For details on battery life, see page 20.
What is “InfoLITHIUM”?
Charging time
Battery Full charge* Normal charge**
NP-F10
145 min.
85 min.
Approximate minutes to charge a
discharged battery pack using the AC
power adaptor/charger AC-VF10.
(Lower temperature require a longer
charging time.)
The ”InfoLITHIUM” is a lithium ion
battery pack which can exchange data
such as battery consumption with
compatible video equipment. This unit is
compatible with the “InfoLITHIUM”
battery pack (S series). Your camera
operates only with the “InfoLITHIUM”
battery. “InfoLITHIUM” battery packs
have the
mark.
“InfoLITHIUM” is a trademark of Sony
Corporation.
9-GB
2 Installing the battery pack
1
2
3
1 Open the battery cover.
Open the cover while sliding the OPEN (BATT) switch in the direction of the
arrow.
2 Install the battery pack.
While sliding down the battery eject switch, insert the battery pack with the v mark
facing toward the battery compartment.
3 Close the cover.
Press the cover until it clicks.
To remove the battery
pack
Open the battery cover. Slide down
the battery eject switch, and remove
the battery pack.
Be careful not to drop the battery pack
when removing.
10-GB
Battery remaining indicator
This camera shows on the LCD screen
how many minutes you can still keep on
recording or playing back images.
Auto power-off function
During recording if you leave the camera
inactivate for about three minutes while
the power is on, the camera turns off
automatically to prevent wearing down
the battery.
Auto power-off does not function when
you use the AC power adaptor/charger.
Preparation
3 Inserting a Memory Stick
“Memory Stick” is a trademark of Sony Corporation.
Access lamp
1 Open the Memory Stick cover.
Slide it in the direction of the arrow mark on the cover.
2 Insert the Memory Stick.
Insert it with the v mark pointing inward.
3 Close the Memory Stick cover.
Connector
To remove the Memory
Stick
Open the Memory Stick cover, then
press the Memory Stick eject button.
LOCK
switch
LOCK
PNote
When the access lamp lights up, be
sure not to remove the Memory Stick
or turn off the power.
Label space
PNote on Memory Stick
You cannot record on a Memory Stick
if the LOCK switch is set to LOCK
position.
11-GB
4 Setting the date and time
When you use the camera first, set the date and time. If they are not set, incorrect date
and time are recorded, and CLOCK SET screen in the step 5 appears whenever you
turn on the camera in STILL/MOVIE mode.
Control button
POWER switch
1 Slide the POWER switch down to turn on the power.
The POWER lamp lights up.
2 Press v of the control button.
The menu bar appears on the LCD screen.
INDEX
DELETE
SELECT
FILE
OK
SETUP
MENU BAR OFF
3 Select “SETUP” with the control button, then press it.
/LANGUAGE
CLOCK SET
BEEP
INDEX
SELECT
12-GB
DELETE
OK
FILE
SETUP
4 Select “CLOCK SET” with the control button, then press it.
INDEX
SELECT
DELETE
FILE
Y/M/D
M/D/Y
D/M/Y
JAN / 1 / 1999 12 : 00 AM
OK
ENTER
CANCEL
SETUP
SELECT/ADJUST
Preparation
CLOCK SET
/LANGUAGE
CLOCK SET
BEEP
OK
5 Select the desired display of the date with the control button,
then press it.
Y/M/D (year/month/day)
M/D/Y (month/day/year)
D/M/Y (day/month/year)
CLOCK SET
Y/M/D
M/D/Y
D/M/Y
1999 / 1 / 1 12 : 00 AM
ENTER
CANCEL
SELECT/ADJUST
OK
6 Select the date and time with the control button, then press it.
The item to be changed is indicated with
v/V. Select number by pressing v/V of
the control button, then press it to enter
the number.
After entering the number, v/V moves
to the next item.
When “D/M/Y” is selected, set the time
on a 24-hour cycle.
CLOCK SET
Y/M/D
M/D/Y
D/M/Y
1999 / 1 / 1 12 : 00 AM
ENTER
CANCEL
SELECT/ADJUST
OK
7 Select “ENTER” with the control button, then press it at the
desired moment to begin clock movement.
CLOCK SET
Y/M/D
M/D/Y
D/M/Y
1999 / 7 / 4 10 : 30 PM
ENTER
CANCEL
SELECT/ADJUST
OK
To cancel the date and time setting
Select “CANCEL” with the control button, then press it.
13-GB
Recording
1 Recording still images
To record images, slide the POWER switch down to turn on the power (The POWER
lamp lights up) and insert the Memory Stick.
Shutter button
MODE selector
POWER switch
1 Set the MODE selector to STILL.
2 Press the shutter button halfway down.
When AE (auto exposure), AWB (auto white balance) and AF (auto focus) are
frozen, the AE lock indicator z (green) lights up.
3 Press the shutter button fully down.
The image is recorded on the Memory Stick.
PNote
When the image is recorded on the
Memory Stick, “RECORDING” appears
on the LCD screen. When this indication
appears, never shake or strike the unit.
Also, do not turn the power off, or
remove the battery pack or Memory Stick.
Otherwise, an image data breakdown
may occur and the Memory Stick may
become unusable.
14-GB
Do not hold the camera by the LCD
screen.
To record images, slide the POWER switch down to turn on the power (The POWER
lamp lights up) and insert the Memory Stick.
Recording
2 Recording moving images
Shutter button
MODE selector
POWER switch
1 Set the MODE selector to MOVIE.
2 Press the shutter button fully down momentarily.
The image and sound are recorded for five seconds, 10 seconds, or 15 seconds. (The
time is set at “REC TIME SET” in the menu.) (page 43)
Hold the shutter button fully down.
The image and sound are recorded until you release it.
Video mail mode: maximum 60 seconds when recording 160 × 112 size 160
Presentation mode: maximum 15 seconds when recording 320 × 240 size 320
However, the minimum recording time depends on the “REC TIME SET” setting
above.
Moving images will be softer than still images.
Checking the last recorded image (Review)
When you want to check the last
recorded image, press b of the control
button. The last recorded image is
displayed on the LCD screen. To
return to normal mode, press the
shutter button or select “RETURN”
with the control button, then press it.
15-GB
The indicators during recording
The indicators on the LCD screen are not recorded.
Image size indicator (28)/
Zoom indicator (26)
Recording mode indicator (29)
Image quality indicator (27)
Number of stored images
When “FILE NUMBER” is
set to “SERIES,” the
numbers are put to files in
sequence even if the
Memory Stick is changed.
AE/Focus lock indicator (14)
Battery remaining
indicator (10)
Focus mode
indicator (25)
Remaining
memory capacity
indicator
60min
+1.0EV
BRT
1600 FINE
48
REC 0:10
15s
Self-diagnosis
function indicator
(52)/Recording
time indicator (43)
Recording time
indicator (43)
Flash level indicator (25)
SELF
FILE
TIMER EFFECT
SELECT
OK
CAMERA SETUP
MENU BAR OFF
White balance indicator (32)
Picture effect indicator (26)/
LCD bright level indicator* (8)/
Volume level indicator* (18)
EV level indicator (31)
* Only displayed during operation.
16-GB
Menu bar and
guide menu
They appear by
pressing v of the
control button and
disappear by
pressing V of it.
Self-timer indicator (24)
Playing back
Playing back
1 Playing back still images
To play back images, slide the POWER switch down to turn on the power (The
POWER lamp lights up) and insert the Memory Stick.
MODE selector
Control button
POWER switch
1 Set the MODE selector to PLAY.
The last recorded image appears on the LCD screen.
“NO FILE” indicator appears on the LCD screen when there is no image.
2 Press v of the control button to display the menu bar on the LCD
screen.
3 Select the recorded image with the control button.
Select the button on the LCD screen with the control button, then press it.
'b: To display the preceding recorded image.
B': To display the next image.
INDEX: To display six recorded images at a time (INDEX screen).
z When the menu bar is not
displayed
You can directly select the image with b
or B of the control button.
17-GB
2 Playing back moving images
To play back moving images, slide the POWER switch down to turn on the power (The
POWER lamp lights up) and insert the Memory Stick.
MODE selector
Control button
POWER switch
1 Set the MODE selector to PLAY.
The last recorded image appears on the LCD screen.
The image recorded in MOVIE mode is displayed one-size smaller than the other
normal-sized images.
2 Press v of the control button to display the menu bar on the LCD
screen.
3 Select the recorded moving image with the control button.
Select the button on the LCD screen with
the control button, then press it.
'b: To display the preceding recorded
image.
B': To display the next image.
INDEX: To display six recorded
images at a time (INDEX screen).
6/8
160
VOL.
INDEX
SELECT
DELETE
OK
FILE
SETUP
MENU BAR OFF
4 Select the B (playback) button on the screen with the control
button, then press it.
Moving images and sound are played back.
Adjusting the volume
Select the VOL. +/– buttons on the
screen with the control button, then
adjust the volume with b or B of it.
18-GB
z When the menu bar is not
displayed
You can directly select the image with b
or B of the control button, and play back
the image with z of it.
The indicators during playback
Playing back
During playback still images (STILL)
Zoom scaling indicator (34)
Recording mode indicator (29)
Image size indicator (28)
Image number
60min
10/48
640
2.0
Remaining memory capacity
indicator
Number of stored images in Memory
Stick
Print mark indicator (46)
Protect indicator (37)
DSC00007
1999
7
4 12:00AM
Recording date of the playback
image (12)/Menu bar and guide
menu (41)
File name
During playback moving images (MOVIE)/still images with sounds (VOICE)
VOL. (Volume) buttons (18)
Moving image file indicator (18)
Image size indicator (28)
60min
6/8
0:10
320
VOL.
Image number/number of stored
images in Memory Stick
Remaining memory capacity
indicator
Counter
Playback image (18)
Play bar (18)
INDEX
SELECT
DELETE
OK
FILE
SETUP
Menu bar and guide menu (41)
MENU BAR OFF
Fast-forward/rewind buttons (18)
Search buttons (18)
B is displayed during stop, and X
during playback.
19-GB
Battery life/the number of images that can be recorded/
played back
STILL mode
Continuous recording
LCD BACK LIGHT
Battery life (min.)
Number of images (record/playback)
ON
50 (45)
1000 (900)
OFF
60 (55)
1200 (1100)
Continuous playing*
LCD BACK LIGHT
Battery life (min.)
Number of images (record/playback)
ON
65 (60)
1000 (900)
OFF
75 (70)
1200 (1100)
Approximate battery life and the number of images that can be recorded/played back
at a temperature of 77°F (25°C), 640 × 480 image size, in NORMAL recording and
STANDARD quality mode. Shooting without the flash. Numbers in parentheses
indicate the time when you use a normally charged battery.
* Playing back single image at about 3-second intervals
MOVIE mode
Continuous recording
LCD BACK LIGHT
Battery life (min.)
ON
40 (35)
OFF
50 (45)
Approximate minutes that can be recorded at a temperature of 77°F (25°C) and 160 ×
112 image size. Numbers in parentheses indicate the time when you use a normally
charged battery.
• Battery life and the number of images will be decreased if you use the camera while
you repeat turning the power on/off.
• The capacity of a Memory Stick is limited. The above figures are a guide when
continuously recording/playing back while replacing Memory Sticks.
• The battery life will be shorter when you carry out recording in a cold place. When
using the battery pack in a cold place, keep it warm by putting it into your pocket
and install it in the camera just before recording.
20-GB
personal computer
With this camera, the still image data is compressed in JPEG format and moving image
data is compressed with MPEG-1 format.
These data can be viewed using a personal computer which installed JPEG and MPEG
browsing software as Sony PictureGear 3.2 Lite (supplied). For further information to
use the browsing software, refer to the software and the personal computer instruction
manual.
Playing back
3 Viewing images using a
Using the optional PC card adaptor
PC card adaptor (not supplied)
Memory Stick
Personal computer
Example: personal computer with Windows 95 installed
1 Start up personal computer and insert the optional PC card
adaptor (with the Memory Stick inside) into the PC card drive of
your personal computer.
2 Open “My computer” and double-click “PC card drive.”
Double-click folders in the following order as described below:
Recording mode STILL
MOVIE
VOICE
E-MAIL
Folder
1 Dcim
1 Mssony
1 Mssony
1 Mssony
2 100msdcf
2 Moml0001 2 Momlv100 2 Imcif100
3 Double-click the desired data file.
21-GB
Using the supplied accessories
You can send image data from the camera to an IBM PC/AT compatible PC (via the
serial port), using the supplied PC serial cable and Sony PictureGear 3.2 Lite.
Digital still camera
Personal computer
PC serial cable
to the serial port
to the DIGITAL I/O jack
1 Install the supplied application software Sony PictureGear 3.2 Lite
into the personal computer.
For details, refer to the instruction manual of the Sony PictureGear 3.2 Lite.
2 Connect one end of the PC serial cable to the DIGITAL I/O jack, and
other end to the serial port of IBM PC/AT compatible PC.
3 Turn on the power of the camera, and check that the PC serial
cable is connected to the DIGITAL I/O jack of the camera. Set the
MODE selector to PLAY.
“PC MODE” appears on the LCD screen, and the camera turns to standby for
communication.
4 Operate the personal computer to receive and use image file from
the camera.
For details on the operation of the personal computer, refer to the instruction
manual of personal computer and Sony PictureGear 3.2 Lite.
22-GB
P Notes
Recommended OS/
applications example
OS
Windows 3.1
Windows 95 or later
Mac OS system 7.5 or later
Notes on sending a
sound file with a still
image recorded in VOICE
mode to a personal
computer
• You cannot send a sound file with a
still image recorded in VOICE mode
to a personal computer connected
with the supplied PC serial cable.
• A sound file with a still image
recorded in VOICE mode can be
played back with the DSC-F55/F55E
Digital Still Camera.
• You can send a sound file with a still
image recorded in VOICE mode to a
personal computer if you use the
optional PC card adaptor.
Playing back
• While you are operating the personal
computer, you cannot operate the
camera.
• Before making connections, turn off
each equipment. After connections are
completed, turn on each equipment.
• When you use the camera with
connecting to other equipment for a
long time, use the AC power adaptor/
charger.
Applications
Sony PictureGear 3.2 Lite
Microsoft Internet Explorer 4.0
Netscape Navigator, etc.
P Notes
• To play back an MPEG file, install
Active Movie Player (Direct Show).
• For playing back a file recorded in
MOVIE or VOICE mode, first copy it to
the hard disk of the personal computer.
If you play back the file from a Memory
Stick, the picture and sound may break
off.
• You cannot play back an MPEG file
with Windows 3.1.
• For Macintosh, you can use the Memory
Stick recorded with this camera using
the PC Exchange with Mac OS system
7.5 or later. A viewing application for
Macintosh is also necessary for viewing
images. To play back an MPEG file,
install Quick Time 3.2.
• For details on system requirements,
refer to the operating instructions of
your application software.
• Information on image rotating and faceto-face recording may not be sent to a
personal computer.
23-GB
zVarious ways of
recording
Changing the lens
orientation – Face to
face recording
Using the self-timer
With the self-timer about 10 seconds
after you press the shutter button, the
subject is recorded.
Shutter button
You can shoot yourself by placing
yourself and the LCD screen face to
face.
Lens part
MODE
selector
MODE
selector
Control button
1
1
2
Set the MODE selector to MOVIE
or STILL.
Adjust the lens angle.
Rotate the lens part at about 180
degrees when face to face
recording.
2
3
4
5
Image on the
LCD screen
3
Recorded image
Start recording.
PNote
The images displayed on the LCD screen
are mirror images. But they are stored in
Memory Stick in the same way as you see
through the lens.
24-GB
Set the MODE selector to MOVIE
or STILL.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “SELFTIMER” with the
control button, then press it.
Self-timer indicator ( ) appears
on the screen.
Press the shutter button halfway
down.
The AE lock indicator (z) appears
on the screen.
Press the shutter button fully.
The recording lamp and the selftimer indicator ( ) flashes, then
the shutter is released in about 10
seconds and the image is recorded.
Selecting brightness
of the flash (FLASH
LEVEL)
5
Select the brightness of flash with
the control button.
SELF
FILE
TIMER EFFECT
SELECT
OK
MODE
selector
3
Set the MODE selector to STILL.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “CAMERA” with the
control button, then press it.
The CAMERA menu appears on
the screen.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
z Hints for setting the flash
adjustment
Control button
1
2
6
HIGH
CAMERA SETUP
When the subject or background is dark,
the flash adjustment may become too
high. In this case, set FLASH LEVEL to
LOW ( –). On the other hand, when the
subject or background is bright, the flash
adjustment may become too low. In this
case, set FLASH LEVEL to HIGH ( +). To
set the flash level properly, we
recommend you to do a trial recording.
Various ways of recording
WHITE BALANCE
FLASH LEVEL
EXPOSURE
You can select brightness of the flash.
Recording images in
macro
Press the
(macro) button. The macro
indicator ( ) appears on the LCD
screen. You can shoot a subject that is
about 4 inches (10 cm) away from the
lens surface in macro mode.
Select “FLASH LEVEL” with the
control button, then press it.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
HIGH
NORMAL
LOW
CAMERA SETUP
If you press the
(macro) button
again, macro mode is released and you
can record images in normal mode.
25-GB
Recording enlarged
images – Zoom
recording
–
+
button
button
Enjoying Picture Effect
You can make pictures like those of
television with the Picture Effect
function.
MODE
selector
MODE
selector
Control button
1
Control button
1
2
3
2
Set the MODE selector to STILL.
Press the +
button.
The image on the LCD screen is
enlarged by 2.5 times.
The zoom indicator ( 640 ) appears
on the screen.
3
Press the shutter button fully.
The image is recorded at 640 × 480
size on a Memory Stick.
To return to the original
size
Press the –
button. The zoom
indicator ( 640 ) disappears from the
screen.
P Note
The image displayed on the screen is
degraded than the one to be recorded on
the Memory Stick.
z On zoom scaling
Zoom scaling fixes by 2.5 times and the
zoom indicator appears as ( 640 ).
26-GB
4
Set the MODE selector to MOVIE
or STILL.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “EFFECT” with the control
button, then press it repeatedly
until the desired picture effect is
displayed.
❐ NEG. ART: The color and
brightness of the picture is
reversed.
❐ SEPIA: The picture is sepia.
❐ B&W: The picture is
monochrome (black and
white).
❐ SOLARIZE: The light intensity
is more clear, and the picture
looks like an illustration.
Press V of the control button.
The menu bar disappears from the
screen.
To cancel the picture effect
Select “EFFECT” in the step 3, then
press the control button repeatedly
until the picture effect indicator
disappears.
You can select one of two available
image quality modes. The number of
images you can record is different
depending on which image quality
mode you select.
5
Select the image quality with the
control button, then press it.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
MODE
selector
SELF
FILE
TIMER EFFECT
SELECT
OK
6
Control button
1
2
3
Set the MODE selector to STILL.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears on the
screen.
4
CAMERA SETUP
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
z What is the difference in the
image quality mode?
An image is compressed in the JPEG
format before recording. The memory
capacity allocated to each image is
different depending on the image
quality.
P Note
Depending on the image, changing the
image quality may not affect the image
appearance on the screen.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
FINE
Various ways of recording
❐ FINE (FINE): Use this mode
when giving priority to image
quality.
❐ STANDARD (STD): Use this
mode as a standard image
quality.
Selecting image
quality (QUALITY)
CAMERA SETUP
Select “QUALITY” with the
control button, then press it.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
FINE
STANDARD
CAMERA SETUP
27-GB
Items for STILL mode
❐ 1600 × 1200: Records a 1600 ×
1200 JPEG file.
❐ 1024 × 768: Records a 1024 × 768
JPEG file.
❐ 640 × 480: Records a 640 × 480
JPEG file.
Selecting image size
You can change the image size
according to your recording
conditions.
Items for MOVIE mode
❐ 320 × 240: Records a 320 × 240
MPEG file.
❐ 160 × 112: Records a 160 × 112
MPEG file.
MODE
selector
5
Control button
1
2
3
Set the MODE selector to MOVIE
or STILL.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears on the
screen.
CAMERA SETUP
Select “IMAGE SIZE” with the
control button, then press it.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
28-GB
1600 × 1200
1024 × 768
640 × 480
CAMERA SETUP
Select the desired image size with
the control button, then press it.
SELF
FILE
TIMER EFFECT
SELECT
OK
6
1600 × 1200
CAMERA SETUP
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
You can record a still image and sound
together, or a still image which is
suitable for e-mail transmission.
MODE
selector
5
Select the desired recording mode
with the control button, then press
it.
Control button
1
2
3
Set the MODE selector to STILL.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears on the
screen.
SELF
FILE
TIMER EFFECT
SELECT
OK
6
Various ways of recording
❐ VOICE: Records a still image
and sound together besides a
JPEG file.
❐ E-MAIL: Records a 320 × 240
JPEG file besides a 1600 ×
1200, 1024 × 768, or 640 × 480
JPEG file. E-mail files are
suitable for e-mail
transmission, etc. because they
contain compressed data.
❐ NORMAL: Records a JPEG file
in selected image size.
Selecting recording
mode (REC MODE)
E-MAIL
CAMERA SETUP
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Select “REC MODE” with the
control button, then press it.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
VOICE
E-MAIL
NORMAL
CAMERA SETUP
29-GB
The MODE selector is set to “STILL”
Recording Image
mode
size
Recording
file
File name
(ex.)
Dsc
No. of images that
can be recorded on a
Memory Stick
STANDARD FINE
NORMAL
E-MAIL
VOICE
1600 × 1200 JPEG (1600 × 1200)
1024 × 768
JPEG (1024 × 768)
640 × 480
JPEG (640 × 480)
1600 × 1200 JPEG (1600 × 1200)
JPEG (320 × 240)
10 – 15
5–8
27 – 49
14 – 27
47 – 63
27 – 38
10 – 14
5–8
1024 × 768
JPEG (1024 × 768)
JPEG (320 × 240)
24 – 48
13 – 24
640 × 480
JPEG (640 × 480)
JPEG (320 × 240)
38 – 48
24 – 32
9 – 12
5–7
1600 × 1200 JPEG (1600 × 1200)
MPEG audio with
00001.mpg
still image (320 × 240)
1024 × 768
JPEG (1024 × 768)
MPEG audio with
00001.mpg
still image (320 × 240)
19 – 27
11 – 19
640 × 480
JPEG (640 × 480)
MPEG audio with
00001.mpg
still image (320 × 240)
27 – 32
19 – 24
The MODE selector is set to “MOVIE”
Mode
size
Recording
file
File name
(ex.)
Mov
Maximum recording
time on a Memory
Stick (sec.) *
Presentation
320 × 240
MPEG (320 × 240)
00001.mpg
40
160 × 112
MPEG (160 × 112)
00001.mpg
160
Video mail
* Continuous recording time
z On directory
The directory of the file depending on
the recording mode is as follows:
NORMAL: ¥Dcim¥100msdcf
E-MAIL: ¥Mssony¥Imcif100
VOICE: ¥Mssony¥Momlv100
Moving image: ¥Mssony¥Moml0001
30-GB
Adjusting exposure
(EXPOSURE)
5
When
to use?
The subject is too dark or
bright against the
background because of
backlighting, a light source
near by, etc.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
6
MODE
selector
0 EV
CAMERA SETUP
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
Various ways of recording
You can adjust the exposure according
to your conditions.
Select the desired exposure value
with the control button, then press
it.
You can select values ranging
from – 1.5EV to + 1.5EV in steps of
0.5EV.
Control button
1
2
3
Set the MODE selector to MOVIE
or STILL.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “CAMERA” with the
control button, then press it.
The CAMERA menu appears on
the screen.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Select “EXPOSURE” with the
control button, then press it.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
+1.5EV
CAMERA SETUP
31-GB
❐ IN DOOR (n):
• Lighting condition changes
quickly
• Too bright place such as
photography studios
• Under sodium lamps or
mercury lamps
❐ OUT DOOR ( ):
• Recording a sunset/sunrise,
just after sunset, just before
sunrise, neon signs, or
fireworks
• Under a color matching
fluorescent lamp
❐ HOLD (HOLD): Recording a
single-colored subject or
background
❐ AUTO: Adjusting the white
balance automatically
Adjusting the white
balance
White balance adjustment allows more
natural color balance for camera
recording. Normally white balance is
automatically adjusted.
MODE
selector
Control button
1
2
3
Set the MODE selector to MOVIE
or STILL.
Press v of the control button.
The menu bar appears on the LCD
screen.
5
Select “CAMERA” with the
control button, then press it.
The CAMERA menu appears on
the screen.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
6
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Select “WHITE BALANCE” with
the control button, then press it.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
32-GB
IN DOOR
OUT DOOR
HOLD
AUTO
CAMERA SETUP
Select the desired white balance
mode with the control button, then
press it.
OUT DOOR
CAMERA SETUP
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
To return to automatic
adjustment
Select “AUTO” in the step 5 with the
control button, then press it.
zVarious ways of
playback
Playing back multiple
images at a time
(INDEX)
When
to use?
To search for an image you
want from all the recorded
images.
: Still image with sound file
: E-mail mode file
: Print mark
To display the other six images
Select “v/V” at the lower left on the
screen with the control button, then
press v/V of the control button.
v
Displays preceding six images
V
Displays following six images
To return to the normal
playback
MODE
selector
• Select the desired image with the
control button, then press it.
• Select “RETURN” with the control
button, then press it.
Various ways of playback
You can play back six recorded images
at a time. You can also select a specific
image from the six images and enlarge
it to full-size.
: Moving image file
PNote
Control button
1
2
3
You cannot clear the menu bar in INDEX
mode.
Set the MODE selector to PLAY.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “INDEX” with the control
button, then press it.
Six images are displayed at a time
(INDEX screen).
DSC00100 1999 7 4 10:30PM
RETURN DELETE
FILE
SETUP
SELECT
SINGLE DISPLAY
Showing the position of an image
whose number is displayed
33-GB
Enlarging a part of the
image – Zoom and
trimming
You can enlarge and display a part of
the recorded image.
–
button
+
button
MODE
selector
Control button
1
2
3
4
Set the MODE selector to PLAY.
Display the image to enlarge.
Zoom in/out the image by
pressing the +
or –
button
repeatedly.
The zoom scaling indicator ( ×
2.0) appears on the LCD screen.
Press the control button repeatedly
to trim the image.
v : Image moves downward
V : Image moves upward
b : Image moves rightward
B : Image moves leftward
To return to the normal
size
Press the –
button repeatedly, until
the zoom scaling indicator ( × 2.0)
disappears from the screen, or simply
press the control button.
The zoom scaling indicator ( × 2.0)
disappears from the screen.
34-GB
To record an enlarged
image (trimming)
1Enlarge the image.
2Press the shutter button. The image
is recorded at 640 × 480 size.
PNotes
•You cannot use this function on moving
images.
•Zoom scaling is up to 5× regardless of
the original size.
• The enlarged image is recorded at 640 ×
480 size.
5
Rotating image
(ROTATE)
Select “ROTATE (90°)” with the
control button, then press it.
You can rotate the playback picture.
Information on the direction of the
rotated image is written to the data
file.
SELECT
❐
To play back vertical
images recorded to
horizontal images.
❐
6
MODE
selector
OK
: Rotates the image clockwise
by 90 degrees
: Rotates the image counterclockwise by 90 degrees
Rotate the image, and select
“RETURN” with the control
button, then press it.
To return to the original
Select
or
in the step 6 until the
image returns to the original image.
Select “RETURN” with the control
button, then press it.
Control button
1
2
3
4
Various ways of playback
When
to use?
ROTATE
RETURN
Set the MODE selector to PLAY.
PNotes
Display the image to rotate.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears on the
screen.
• The image recorded with other
equipment may not be rotated.
• If the write protect tab on the Memory
Stick is set to LOCK, or the image is
protected, you cannot rotate the image.
• Information on image rotating may not
be sent to a personal computer.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
SELECT
DELETE
FILE
SETUP
OK
35-GB
Playing back images
in a continuous loop
(SLIDE SHOW)
5
Plays back all recorded images in
succession automatically.
When
to use?
For a presentation, etc.
6
MODE
selector
7
Set “INTERVAL” with the control
button.
Set it with b/B of the control
button.
You can select from 1 MIN (one
minute), 30 SEC (30 seconds), 10
SEC (10 seconds), 5 SEC (five
seconds), or 3 SEC (three seconds).
Set “REPEAT” with the control
button.
❐ ON: Plays back images in a
continuous loop until
“RETURN” is selected.
❐ OFF: After all images played
back, slide show ends.
Select “START” with the control
button.
Slide show begins.
Control button
To cancel the setting
1
2
3
Set the MODE selector to PLAY.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears on the
screen.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
DELETE
SELECT
4
FILE
SETUP
OK
Select “SLIDE SHOW” with the
control button, then press it.
10/48
SLIDE SHOW
INTERVAL
REPEAT
START
SELECT
36-GB
OK
30 SEC
ON
OFF
CANCEL
Select “CANCEL” with the control
button, then press it.
PNote
Interval time may not stay in adjustment
depending on setting of image size and
quality.
To operate the slide show
• Playback pause
Select “X” with the control button,
then press it.
• Playback pause release
Select “B” with the control button,
then press it.
• Search
Select “'b/B'” with the control
button, then press b/B of it. You
can also operate with the control
button only.
• Cancel
Select “RETURN ” with the control
button, then press it.
Preventing accidental
erasure (PROTECT)
To prevent accidental erasure, you can
protect all or selected images.
5
6
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
“-” appears on the protected
image.
To release protection
Select “OFF” with the control button in
the step 5, then press it.
Control button
In INDEX mode
In single mode
1
2
3
Set the MODE selector to PLAY,
then display the image to protect.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears on the
screen.
1
2
3
Display the INDEX screen.
Various ways of playback
MODE
selector
Select “ON” with the control
button, then press it.
The displayed image is protected.
Select “PROTECT” of the FILE
menu with the control button,
then press it.
The FILE menu appears on the
LCD screen.
Select “ALL” to protect (or
unprotect) all images, or
“SELECT” to protect (or
unprotect) selected images with
the control button, then press it.
When selecting “ALL”
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
DELETE
SELECT
4
FILE
SETUP
OK
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
SELECT
DELETE
PROTECT: ALL
ON
OFF
CANCEL
RETURN DELETE
FILE
SETUP
SELECT
SINGLE DISPLAY
Select “PROTECT” with the
control button, then press it.
INDEX
FORMAT
PRINT MARK
PROTECT
FILE
ON
OFF
SETUP
To protect all images
Select “ON” with the control
button, then press it.
To release protection of all
images
Select “OFF” with the control
button, then press it.
OK
Continue to the next page c
37-GB
When selecting
“SELECT”
Deleting images
(DELETE)
You can delete all or selected images
that you no longer want to keep.
SELECT
PROTECT
OK
0001-0006/0100
ENTER CANCEL
To protect images
MODE
selector
1 Select the image to protect
with the control button, then
press it.
The protect indicator (-)
appears on the selected image.
2 After selecting all images to
protect, select “ENTER” with
the control button, then press
it.
The protect indicator (-)
changes from green to white.
Control button
In single mode
1
To release protection
Select the images to unprotect in
the step 1, then select “ENTER”
with the control button then press
it.
2
3
Set the MODE selector to PLAY,
then display the image to delete.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “DELETE” with the control
button, then press it.
DELETE
OK
CANCEL
SELECT
4
OK
Select “OK” with the control
button, then press it.
The image is deleted.
PNote
Once you delete an image, you cannot
restore it. Check the image to delete
carefully before deleting.
38-GB
To cancel deleting
In INDEX mode
1
2
Display the INDEX screen.
Select “DELETE” with the control
button, then press it.
Select “ALL” to delete all images,
or “SELECT” to delete selected
images with the control button,
then press it.
When selecting “ALL”
DELETE ALL ?
OK
CANCEL
ALL
SELECT
RETURN DELETE
OK
SELECT
FILE
SETUP
PNotes
• Even if you select “ALL,” you cannot
delete the protected image.
• When you select “SELECT,” you
cannot select a protected image.
Various ways of playback
3
Select “CANCEL” with the
control button, then press it.
Select “OK” with the control
button, then press it.
When selecting
“SELECT”
SELECT
DELETE
OK
0001-0006/0100
ENTER CANCEL
1 Select the image to delete with
the control button, then press
it.
The delete indicator (green)
( ) appears on the selected
image.
2 After selecting all the images
to delete, select “ENTER” with
the control button, then press
it.
The selected images are
deleted.
39-GB
PNote
Formatting
(initializing) a
Memory Stick
If you initialize the Memory Stick, all the
images stored in Memory Stick are lost
even if the image is protected. Before
initialization, make sure to copy the
images you want to store on your
computer, etc.
MODE
selector
Control button
1
2
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
3
Select “FORMAT” with the control
button, then press it.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
OK
SELECT
4
CAMERA SETUP
OK
CANCEL
CAMERA SETUP
Select “OK” with the control
button, then press it.
To cancel formatting
Select “CANCEL” with the control
button in the step 4, then press it.
40-GB
BChanging the menu
setting
2
Changing the menu
setting
1
Select the desired item with the
control button, then press it.
The color of the item changes from
blue to yellow.
Press v of the control button.
The menu bar appears on the LCD
screen.
/LANGUAGE
CLOCK SET
BEEP
SELECT
3
SELF
FILE
TIMER EFFECT
SELECT
OK
DELETE
FILE
SETUP
OK
Select the desired setting with the
control button, then press it.
The screen returns to the menu in
the step 2.
CAMERA SETUP
MENU BAR OFF
To clear the menu
PLAY (single mode)
INDEX
SELECT
DELETE
OK
FILE
Press V of the control button
repeatedly until the menu bar
disappears.
Changing the menu setting
INDEX
MOVIE/STILL
SETUP
MENU BAR OFF
PLAY (INDEX mode)
DSC00100 1999 7 4 10:30PM
RETURN DELETE
FILE
SETUP
SELECT
SINGLE DISPLAY
41-GB
Setting the mode of each item
Menu items that can be modified differ depending on the setting of the MODE
selector. The LCD screen shows only the items you can operate at the moment.
Initial settings are indicated in bold letters.
Items in STILL/MOVIE mode
SELF TIMER
Select this item to record with the self-timer. (page 24)
EFFECT
<NEG. ART/SEPIA/B&W/SOLARIZE>
• Select NEG. ART to record the image color reversed.
• Select SEPIA to record sepia image.
• Select B&W to record monochrome image.
• Select SOLARIZE to record illustrational image.
FILE
FORMAT
<OK/CANCEL>
• Select OK to format a Memory Stick.
• Select CANCEL to cancel formatting a Memory Stick.
FILE NUMBER <SERIES/NORMAL>
• Select SERIES to put numbers to files in sequence even if the Memory Stick is
changed.
• Select NORMAL to reset the numbering of files each time the Memory Stick is
changed.
IMAGE SIZE (during STILL mode) <1600 × 1200/1024 × 768/640 × 480>
• Select 1600 × 1200 to record a 1600 × 1200 JPEG image.
• Select 1024 × 768 to record a 1024 × 768 JPEG image.
• Select 640 × 480 to record a 640 × 480 JPEG image.
(during MOVIE mode) <320 × 240/160 × 112>
• Select 320 × 240 to record a 320 × 240 MPEG image.
• Select 160 × 112 to record a 160 × 112 MPEG image.
QUALITY (only in STILL mode) <FINE/STANDARD>
• Select FINE when giving priority to image quality.
• Select STANDARD as a standard image quality.
REC MODE (only in STILL mode) <VOICE/E-MAIL/NORMAL>
• Select VOICE to record a still image and sound together besides a JPEG file.
• Select E-MAIL to record a 320 × 240 JPEG file besides a 1600 × 1200, 1024 × 768,
or 640 × 480 JPEG file.
• Normally select NORMAL. A JPEG file is recorded in selected image size.
42-GB
REC TIME SET (only in MOVIE mode) <15 SEC/10 SEC/5 SEC>
Adjust the recording time of the moving image.
CAMERA
WHITE BALANCE <IN DOOR/OUT DOOR/HOLD/AUTO>
• Select IN DOOR to record images inside.
• Select OUT DOOR to record images outside.
• Select HOLD to record single colored subject or background.
• Select AUTO to adjust the white balance automatically.
EXPOSURE <+1.5EV to –1.5EV>
Select this item to adjust exposure.
SETUP
DEMO <STBY/ON or OFF>
Only when you use the AC power adaptor/charger during MOVIE or STILL
mode, DEMO appears in the menu.
To stop the demonstration, turn off the camera.
• Select ON to make the demonstration appear. The demonstration will start
about 10 minutes after the power is turned on if the camera has not been
operated.
• Select OFF to deactivate the demonstration mode.
Changing the menu setting
FLASH LEVEL (only in STILL mode) <HIGH/NORMAL/LOW>
• Select HIGH to make the flash level higher than normal.
• Normally select NORMAL.
• Select LOW to make the flash level lower than normal.
/LANGUAGE <ENGLISH or
/JPN>
• Select ENGLISH to display all items in English.
• Select
/JPN to display all items in Japanese.
CLOCK SET
Select this item to set the date and time.
BEEP <SHUTTER/ON/OFF>
• Select SHUTTER to turn off the beep only.
• Normally set to ON.
• Select OFF to turn off the beep/shutter sound.
Items in PLAY (single) mode
INDEX
Select this item to display six recorded images at a time.
43-GB
DELETE
<OK/CANCEL>
• Select OK to delete displayed image.
• Select CANCEL to cancel deleting image.
FILE
FORMAT
<OK/CANCEL>
• Select OK to format a Memory Stick.
• Select CANCEL to cancel formatting a Memory Stick.
ROTATE (90°)
Select this item to rotate an image.
SLIDE SHOW
Select this item to play back images in a continuous loop.
PRINT MARK <ON/OFF>
• Select ON to mark the print mark on the image.
• Select OFF to unmark the mark.
PROTECT <ON/OFF>
• Select ON to protect displayed image.
• Select OFF to release protection of the image.
Items in PLAY (INDEX) mode
DELETE
<ALL/SELECT>
• Select ALL to delete all images.
• Select SELECT to delete selected images.
FILE
FORMAT
<OK/CANCEL>
• Select OK to format a Memory Stick.
• Select CANCEL to cancel formatting a Memory Stick.
PRINT MARK <ALL/SELECT/CANCEL>
• Select ALL to unmark the print marks on all images.
• Select SELECT to mark or unmark the print mark on the selected images.
• Select CANCEL to cancel the setting.
PROTECT <ALL/SELECT/CANCEL>
• Select ALL to protect all images.
• Select SELECT to protect or unprotect selected images.
• Select CANCEL to cancel the setting.
44-GB
zUsing image data with
other equipment
Using the house
current (mains)
Power cord (mains
lead) (supplied)
Watching images on a
TV screen
Connect the camera to the TV that has
a video input jack. You can enjoy a
“SLIDE SHOW“ on the TV screen.
When shooting an image in macro, you
can adjust the focus more easily on the
TV screen.
Set the TV/video
input selector to
the video position
DK-115 DC
connecting cable
(supplied)
A/V connecting
cable (supplied)
to A/V OUT
1
2
Slot cover for AC
power adaptor/charger
1
2
3
4
Open the battery cover.
Insert the one end of the DK-115
DC connecting cable to the battery
terminal, and close the cover.
When inserting the cable, open the
slot cover for AC power adaptor/
charger and be careful not to pinch
the cable.
Connect the other end of the DC
connecting cable to the AC power
adaptor/charger.
Connect the power cord (mains
lead) to the AC power adaptor/
charger, and to a wall outlet (mains).
Connect the A/V OUT jack of the
camera to the video input jack of
the TV.
Start playback on the camera.
Playback picture appears on the
TV screen.
Using image data with other equipment
AC power adaptor/
charger AC-VF10
(supplied)
PNotes
•Before making connections, turn off
each equipment. After connections are
completed, turn on each equipment.
• When you use the camera with
connecting other equipment for a long
time, use the AC power adaptor/charger.
• You cannot use a TV that has an
antenna (aerial) connector only.
• When the MODE selector is set to
MOVIE or STILL and the lens is rotated
to the same side as the LCD screen (face
to face shooting), the mirror image
appears upside-down on the TV screen.
• Beep does not sound when connecting
with the A/V connecting cable. The
image does not appear on the LCD
screen.
45-GB
Printing the recorded
images
Marking a print mark
on an image
Using a printer, you can print images
recorded on this camera.
You can send the image data to the
printer that has video input jack. For
details on printing, refer to the
instruction manual of the printer.
You can mark a print mark on images
recorded with this camera. This mark
is convenient for checking the images
to print.
Your camera conforms with the DPOF
(Digital Print Order Format) standard
for specifying the still images to print
out.
TV
Watching an image
MODE
selector
Color video
printer
Printing images
to video input
Control button
A/V connecting
cable (supplied)
In single mode
1
to A/V OUT
1
2
3
Connect the A/V OUT jack of the
camera to the video input jack of
the printer.
Start playback on the camera.
Playback picture appears on the
TV screen.
2
3
Set the MODE selector to PLAY
and display the image to mark.
Press v of the control button.
The menu bar appears on the LCD
screen.
Select “FILE” with the control
button, then press it.
The FILE menu appears on the
screen.
The printer receives image data
from the camera and starts
printing.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
For the detailed procedures, refer
to the instruction manual of the
printer.
46-GB
SELECT
DELETE
OK
FILE
SETUP
4
Select “PRINT MARK” with the
control button, then press it.
To unmark the all print
marks
Select “OFF” with the control
button, then press it.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
SELECT
5
FILE
SETUP
OK
Select “ON” with the control
button, then press it.
The print mark is marked on an
image.
Press V of the control button
repeatedly.
The menu bar disappears from the
screen.
“
” is marked on the image.
To unmark the print mark
Select “OFF” with the control button in
the step 5, then press it.
In INDEX mode
1
2
3
When selecting
“SELECT”
PRINT MARK
SELECT
OK
0001-0006/0100
ENTER CANCEL
To mark the print mark
1 Select the image to mark with
the control button, then press
it. “
” appears on the
selected image.
2 After selecting all the images
to mark, select “ENTER” with
the control button, then press
it.
“
” changes from green to
white.
Display the INDEX screen.
To unmark the selected print
mark
Select “PRINT MARK” of “FILE”
with the control button, then press
it.
Select the images to unmark in the step
1, then select “ENTER” with the
control button, then press it.
Using image data with other equipment
6
DELETE
ON
OFF
Select “ALL” to unmark all
images, or “SELECT” to mark (or
unmark) selected images with the
control button, then press it.
When selecting “ALL”
FORMAT
PRINT MARK
PROTECT
RETURN DELETE
SELECT
OK
PRINT MARK: ALL
OFF
CANCEL
FILE
SETUP
47-GB
zAdditional information
Precautions
On Memory Stick
• Do not remove the battery or the AC
power adaptor/charger during
recording or playback. Always turn off
the power before you remove the
battery or disconnect the AC power
adaptor/charger.
• Do not touch the terminal of the
Memory Stick by your hand or a metal
object.
• Do not attach any other material than
the supplied label on the label space of
the Memory Stick.
• Do not strike, bend, or drop the
Memory Stick.
• Do not disassemble or convert the
Memory Stick.
• Do not wet the Memory Stick.
• Do not use or store the Memory Stick in
the following areas:
– Hot locations such as the inside of a
car or the outdoors under hot weather.
– Humid or corrosive locations.
• Carry or store the Memory Stick in its
supplied case.
• Setting the write-protect switch to
“LOCK” disables you to record, delete,
or format data.
• We recommend that you make a
backup copy important data.
• Do not remove the Memory Stick while
reading or writing data.
• Recorded data may be lost or damaged
in the following situations:
– When you remove the Memory Stick
or turn off the camera while reading
or writing data.
– When you use the Memory Stick in
the locations subject to static
electricity or noise.
• This camera is not guaranteed to
properly play back images shot with
other equipment. The images shot with
this camera are not guaranteed to be
played back properly with other
equipment.
48-GB
On moisture condensation
If the camera is brought directly from a
cold to a warm location, or is placed in
a very damp room, moisture may
condense inside or outside the camera.
Should this occur, the camera will not
operate properly. In this case, remove
the battery pack and open the battery
cover and wait about an hour for the
moisture to evaporate.
How to prevent moisture
condensation
When bringing the camera from a cold
place to a warm place, put the camera
in a plastic bag and allow it to adapt to
room conditions over a period of time.
1 Be sure to tightly seal the plastic
bag containing the camera.
2 Remove the bag when the air
temperature inside it has reached
the temperature surrounding it
(about an hour).
On cleaning
Cleaning the LCD screen
Wipe the screen surface with the
cleaning cloth (not supplied) or a LCD
cleaning kit (not supplied) to remove
fingerprints, dust, etc.
Cleaning the camera surface
Clean the camera surface with a soft
cloth slightly moistened with water.
Do not use any type of solvent such as
alcohol or benzene as it may mar the
finish of the casing.
If you have any questions or problems
concerning your camera, please
consult your nearest Sony dealer.
About the lithium battery
Watching the playback picture on TV
If you want to view the playback
picture on a TV, you need a TV having
a video input jack and a video
connecting cable.
The color system of the TV must be the
same as that of your digital still
camera. TV color systems differ from
country to country. Check the
following list:
NTSC system countries
Bahama Islands, Bolivia, Canada,
Central America, Chile, Colombia,
Ecuador, Jamaica, Japan, Korea,
Mexico, Peru, Surinam, Taiwan, the
Philippines, the U.S.A., Venezuela, etc.
PAL system countries
Australia, Austria, Belgium, China,
Denmark, Finland, Germany, Great
Britain, Holland, Hong Kong, Italy,
Kuwait, Malaysia, New Zealand,
Norway, Portugal, Singapore, Spain,
Sweden, Switzerland, Thailand, etc.
PAL-M system country
Brazil
Additional information
Your camera is supplied with a
rechargeable lithium battery installed
so as to retain the date and time, etc.,
regardless of the setting of the POWER
switch. The lithium battery is always
charged as long as you are using the
camera. The battery, however, will get
discharged gradually if you do not use
the camera. It will be completely
discharged in about six months if you
do not use the camera at all. Even if the
lithium battery is not charged, it will
not affect the camera operation. To
retain the date and time, etc., charge
the battery if the battery is discharged.
The following are charging methods:
• Connect the camera to a wall outlet
(mains) using the supplied AC
power adaptor/charger, and leave
the camera with the POWER switch
turned off for more than 24 hours.
• Or, install the fully charged battery
pack in the camera, and leave the
camera with the POWER switch
turned off for more than 24 hours.
PAL-N system countries
Argentina, Paraguay, Uruguay
Using your camera abroad
Power sources
You can use your camera in any
country or area with the supplied
battery charger within 100 V to 240 V
AC, 50/60 Hz. Use a commercially
available AC plug adaptor [a], if
necessary, depending on the design of
the wall outlet (mains) [b].
SECAM system countries
Bulgaria, Czech Republic, France,
Guiana, Hungary, Iran, Iraq, Monaco,
Poland, Russia, Slovak Republic,
Ukraine, etc.
AC-VF10
[a]
[b]
49-GB
Troubleshooting
Should any problem persist after you have made these checks, consult your nearest
Sony dealer. If warning and notice messages appear on the LCD screen, see page 52.
Symptom
Cause/Solution
The camera does not
work.
indicator appears on the
•The battery is weak (the
LCD screen).
b Charge the battery. (page 9)
•The AC power adaptor/charger is not connected
securely.
b Connect it to the battery terminal of the camera
and a wall outlet (mains) firmly. (page 45)
•The built-in micro computer does not work properly.
b Disconnect any power sources and reconnect it
after one minute. Then turn the power on by
sliding the POWER switch down.
You cannot record
images.
•The MODE selector is not set to MOVIE or STILL.
b Set it to MOVIE or STILL. (pages 14, 15)
•Memories are full.
b Delete certain images you do not want to keep,
and then start recording. (page 38)
•No Memory Stick has been inserted into this camera.
b Insert a Memory Stick. (page 11)
•The write protect tab on the Memory Stick is set to
LOCK.
b Set it to recording position.
•The battery is weak (the
indicator appears on the
LCD screen).
b Charge the battery. (page 9)
The picture is out of
focus.
•The camera is not in macro recording mode if you
shoot a subject that is about 4 to 19 3/4 inches (10 to
50 cm) away from the lens.
b Press the (macro) button to be in macro
recording mode. (page 25)
The picture is noisy.
•The camera is placed near a TV or other equipment
that uses strong magnets.
b Place the camera away from the TV, etc.
The picture is too
dark.
•You are shooting a subject with the light source
behind the subject or light is insufficient.
b Adjust exposure. (page 31)
b Adjust brightness of the LCD screen. (page 8)
50-GB
Symptom
Cause/Solution
• The smear phenomenon.
Vertical streaks
appear when shooting b The camera is not malfunctioning.
a very bright subject.
Black points and/or
bright (red, blue or
green) points appear
on the LCD screen.
•These points are normal with the LCD screen and do
not affect the recorded image in any way.
b The camera is not malfunctioning.
The battery life
deteriorates too fast.
•The battery is not charged enough.
b Charge the battery fully. (page 9)
You cannot play back
the images.
•The MODE selector is not set to PLAY.
b Set it to PLAY. (pages 17, 18)
•No Memory Stick has been inserted, or no image has
been recorded on the Memory Stick.
b Insert the recorded Memory Stick. (page 11)
•The battery is discharged.
b Charge the battery. (page 9)
You cannot delete an
image.
•The image is protected.
b Cancel the protection of the image . (page 37)
Additional information
•The battery is dead.
b Replace the battery with a new one. (page 10)
•The write protect tab on the Memory Stick is set to
LOCK.
b Set it to recording position.
51-GB
Self-diagnosis display
The camera has a self-diagnosis
display. This function displays the
camera condition with five-digits (a
combination of a letter and figures) on
the LCD screen. If this occurs check the
following code chart. The five-digits
display informs you of the camera’s
current condition. The last two digits
(indicated by ss) will differ
depending on the state of the camera.
C:32:
Self-diagnosis display
• C:ss:ss
You can reverse the camera
malfunction yourself.
• E:ss:ss
Contact your Sony dealer or local
authorized Sony service facility.
First three digits
Cause and/or Corrective Action
C:32:ss
• Trouble is with the hardware.
t Turn the power off and on again.
• An unformatted Memory Stick is inserted.
t Format the Memory Stick. (page 40)
• A Memory Stick is broken.
t Insert a new Memory Stick. (page 11)
C:13:ss
E:61:ss
E:91:ss
52-GB
• A camera malfunction which you can not reverse
has occurred.
t Contact your Sony dealer or local authorized
Sony service facility and inform them of the
five digits. (example: E:61:10)
Warning and notice messages
Various messages appear on the LCD screen. Check them with the following list.
Meaning/Remedy
NO MEMORY STICK
• No Memory Stick has been inserted.
b Insert a Memory Stick. (page 11)
SYSTEM ERROR
•Abnormal conditions are encountered with the
hardware.
b Turn on the power again.
MEMORY STICK
ERROR
•An inserted Memory Stick is broken.
• An inserted Memory Stick is malfunction.
b Insert the proper Memory Stick. (page 11)
FORMAT ERROR
• Failed to format the Memory Stick.
b Format the Memory Stick. (page 40)
MEMORY STICK
LOCKED
•The tab on the Memory Stick is set to LOCK position.
b Set it to recording position.
NO MEMORY SPACE • The capacity of the Memory Stick is full.
b Delete images you do not want to keep, or insert a
new Memory Stick, then start recording. (pages 11,
38)
FILE ERROR
•The file is broken down.
b Delete the broken file. (page 38)
FILE PROTECT
•The image is protected.
b Cancel the protection using the menu. (page 37)
NO FILE
• No image has been recorded on the Memory Stick.
b Insert the recorded Memory Stick.
Additional information
Message
•An inserted Memory Stick does not usable with this
camera.
b Insert the proper Memory Stick.
for “InfoLITHIUM”
BATTERY ONLY
•The battery is not the “InfoLITHIUM” type.
b Use the “InfoLITHIUM” battery. (page 9)
•The battery is weak.
b Charge the battery. (page 9)
53-GB
Specifications
System
Recording format
Digital (JPEG based)/Field
recording
Video signal
NTSC color, EIA standards
(DSC-F55)
PAL colour CCIR standards
(DSC-F55E)
Image device
1/2-inch CCD (total number
of square pixels: 1636 ×
1236), square grid, primary
color filter, Interlace format
Lens
f = 6.85 mm (37 mm, when
converted into a 35 mm still
camera)
(0.5 m – ∞)
Macro (0.1 m – ∞)
F = 2.8
Photometric system
TTL system
Exposure control
Automatic exposure
White balance
Automatic, Indoor,
Outdoor, Hold
Data compression system
Movie: MPEG-1
Still: JPEG
Audio (with still image):
MPEG AUDIO (Monaural)
Data format
Still: 1600 × 1200, 1024 × 768,
640 × 480
Movie: 320 × 240, 160 × 112
E-mail: 320 × 240
Memory
Memory Stick
Flash
Recording distance
limitations: 11 7/8 inches to
8 1/3 feet (0.3 m to
2.5 m), automatic flash
control system
Shutter speed
Automatic (1/30 - 1/1000)
(DSC-F55)
Automatic (1/25 - 1/1000)
(DSC-F55E)
54-GB
LCD screen
Screen size
2 inches (559 wide × 220
long)
LCD panel
TFT
Total dot number
122,980 dots
Input and output
connectors
A/V OUT (Monaural)
Minijack
Video: 1Vp-p, 75 ohms,
unbalanced, sync negative
Audio: monaural, 327 mV
(at output, impedance more
than 47 kilohms)
Output impedance with less
than 2.2 kilohms
Digital I/O
Minijack
RS-232C based, 9.6 Kbps to
115.2 Kbps
General
Power consumption
Using the AC power
adaptor/charger:
Recording: 3.6 W
Playback: 3.1 W
Using the rechargeable
NP-F10 lithium ion
battery:
Recording: 3.3 W
Playback: 2.7 W
Operation temperature
32°F to 104°F (0°C to 40°C)
Storage temperature
–4°F to +140°F (–20°C to
+60°C)
Dimensions
Approx. 4 1⁄8 × 3 1⁄8 × 1 15⁄16 in.
(103 × 79.1 × 48 mm) (w/h/
d)
Mass
Approx. 9 oz (250 g)
(excluding batteries)
Approx.1 lb 11 oz (300 g)
(including batteries,
Memory Stick, and Lens cap
etc.)
AC-VF10 AC power
adaptor/charger
Power requirements
100 to 240 V AC, 50/60 Hz
Power consumption
13 W
Output voltage
DC OUT: 4.2 V, 1.8 A in
operating mode
Battery charge terminal:
4.2 V, 1.5 A in charge mode
Operation temperature
32°F to 104°F (0°C to 40°C)
Storage temperature
–4°F to +140°F (–20°C to
+60°C)
Dimensions
Approx. 1 15⁄16 × 1 9⁄16 ×
3 3⁄8 in.
(49 × 39 × 85 mm) (w/h/d)
Mass
Approx. 4.2 oz (120 g)
(excluding batteries)
NP-F10 battery pack
Voltage
DC 3.6 V
Capacity
3.6 Wh
Type
Lithium ion type
Design and specifications
are subject to change
without notice.
Index
A
Access lamp
11
Adjusting
flash 25
image 32
LCD screen 8
AE (Automatic
Exposure) 14
Auto power-off function
10
AWB (Automatic White
Balance) 14
I, J, K, L
S
Image quality 27
Indicators on the LCD
screen 16, 19
SECAM system 49
Self-timer 24
Setting the date and time
12
Slide show 36
B
N, O
Battery 9
Battery charger 9
Battery life 20
Battery remaining
indicator
16
NTSC system
Charging 9
Cleaning 48
Connecting
TV 45
personal computer 22
printer 46
Menu 41
Messages 53
Moisture condensation
48
Multi screen 33
T
Tripod 7
Troubleshooting 50
TV color system 49
U
49
Using abroad 49
P, Q
V
PAL system 49
Personal computer 21
Playback 33
Power sources
battery 9
house current (mains)
45
Printing 46
Protect 37
VOICE 29
W
Warning messages 53
Z
Additional information
C
M
Zoom 34
R
D
Deleting 38
E
Recording 14
Recording mode 30
Recording in macro 25
Rotating an image 35
Exposure 31
F, G
Face to face recording 24
Flash adjustment 25
H
Hand strap 7
55-GB
Español
AVISO
Para evitar el riesgo de
incendios y electrocución, no
exponga la unidad a la lluvia
ni a la humedad.
Para evitar descargas
eléctricas, no abra la unidad.
Solicite asistencia técnica
sólo a personal
especializado.
Para los usuarios en Estados
Unidos y Canadá
FORMA DE DESHACERSE DE
LAS PILAS DE IONES DE LITIO
PILA DE IONES DE LITIO
FORMA APROPIADA DE
DESHACERSE DE LAS PILAS
Usted podrá devolver las pilas de iones de
litio a un centro de reparaciones Sony o a
una fábrica Sony.
Nota: En ciertas zonas puede estar
prohibido tirar las pilas de iones de
litio a la basura.
Para información sobre el centro de
reparaciones Sony más cercano, llame a
1-800-222-SONY (EE. UU. solamente)
Para información sobre la fábrica Sony más
cercana, llame a 416-499-SONY (Canadá
solamente)
Precaución: No utilice pilas de iones de
litio dañadas o con fugas de
electrólito.
2-ES
Memory Stick
N50
Acerca del objetivo Carl Zeiss
Esta cámara está equipada con un
objetivo Carl Zeiss que puede reproducir
imágenes con precisión.
El desarrollo del objetivo de esta cámara
contó con la participación conjunta de
Carl Zeiss, Alemania, y Sony
Corporation. En él se ha adoptado el
sistema de medida MTF* para cámaras y
ofrece una calidad equivalente a la de los
objetivos de Carl Zeiss.
* MTF es la abreviatura de Modulation
Transfer Function/Factor
(Coeficiente/Función de transferencia
por modulación).
El valor numérico indica la cantidad
de luz del sujeto que penetra en el
objetivo.
• IBM PC/AT es una marca comercial
registrada de International Business
Machines Corporation de EE.UU.
• MS-DOS y Windows son marcas
comerciales registradas de Microsoft
Corporation, registradas en EE.UU. y en
otros países.
• Macintosh es una marca comercial de
Apple Computer, Inc., registrada en
EE.UU. y en otros países.
• Los nombres de otros productos
mencionados en este manual pueden ser
marcas comerciales o marcas comerciales
registradas de sus respectivas compañías.
Además, “™” y “®” no se mencionan en
todos los casos en este manual.
Índice
Identificación de los
componentes ................... 5
Preparativos
1 Carga de la batería ................. 7
2 Instalación de la batería ........ 8
3 Inserción de un Memory
Stick ........................................ 9
4 Ajuste de la fecha y la hora ... 10
Grabación
1 Grabación de imágenes fijas .... 12
2 Grabación de imágenes en
movimiento ......................... 13
Reproducción
1 Reproducción de imágenes
fijas ........................................ 15
2 Reproducción de imágenes en
movimiento ......................... 16
3 Visualización de imágenes con
un ordenador personal ...... 19
Distintas formas de
grabación
Cambio de la orientación del objetivo
– Grabación cara a cara ................ 22
Uso del temporizador ................... 22
Selección del brillo del flash
(FLASH LEVEL) ....................... 23
Grabación de imágenes en modo
macro ......................................... 23
Grabación de imágenes ampliadas
– Grabación con zoom ............. 24
Función de efecto de imagen ....... 24
Selección de la calidad de imagen
(QUALITY) ............................... 25
Selección del tamaño de la imagen ... 26
Selección del modo de grabación
(REC MODE) ............................ 27
Ajuste de la exposición
(EXPOSURE) ............................. 29
Ajuste del balance de blancos ...... 30
Distintas formas de
reproducción
Reproducción de varias imágenes
a la vez (INDEX) ...................... 31
Ampliación de una parte de la
imagen – Zoom y recorte ........ 32
Rotación de imagen (ROTATE) ... 33
Reproducción de imágenes en bucle
continuo (SLIDE SHOW) ........ 34
Prevención contra borrados
accidentales (PROTECT) ......... 35
Eliminación de imágenes
(DELETE) .................................. 36
Formateo (inicialización) de un
Memory Stick ............................ 38
Cambio del ajuste de
menú
Cambio del ajuste de menú .......... 39
Ajuste del modo de cada
opción ........................................ 40
Uso de datos de imagen
con otro equipo
Uso de corriente doméstica .......... 43
Visualización de imágenes en la
pantalla de un TV ..................... 43
Impresión de las imágenes
grabadas .................................... 44
Inserción de una marca de
impresión en una imagen ....... 44
Información
complementaria
Precauciones ................................... 46
Solución de problemas .................. 48
Indicación de autodiagnóstico ..... 50
Mensajes de advertencia y aviso .... 51
Especificaciones ............................. 52
Índice alfabético ............................. 53
3-ES
ES
Asegúrese de leer lo siguiente antes de emplear la cámara
Pantalla LCD
La pantalla LCD está fabricada con tecnología de alta precisión. No obstante, es posible que se
observen constantemente en la misma pequeños puntos negros y/o brillantes (rojos, azules o
verdes en color). Estos puntos son normales en el proceso de fabricación y no afectan en absoluto
a la imagen grabada. Más del 99,99 % son operativos para el uso efectivo.
Grabación de prueba
Antes de grabar acontecimientos únicos, es posible que desee realizar una grabación de
prueba para asegurarse de que la cámara funciona correctamente.
Imposibilidad de compensar el contenido de la grabación
El contenido de la grabación no podrá compensarse si la grabación o la reproducción
no se realiza debido a algún fallo de funcionamiento de la cámara, etc.
Nota sobre la compatibilidad de datos
Los archivos de datos de imágenes grabados en Memory Sticks con su cámara están de
acuerdo con la norma universal Design Rules for Camera File Systems (Reglas de
diseño para sistemas de archivos de cámaras) establecida por la JEIDA (Asociación
para el desarrollo de industrias electrónicas de Japón). Usted no podrá reproducir en
su cámara imágenes fijas grabadas con otros equipos (DCR-TRV890E/TRV900/
TRV900E, DSC-D700) que no sean compatibles con esta norma universal. (Estos
modelos no se venden en ciertas zonas.)
Precaución sobre el copyright
Los programas de televisión, películas, cintas de vídeo y demás materiales pueden
estar protegidos por copyright. La grabación no autorizada de tales materiales puede ir
en contra de lo establecido por las leyes de copyright.
Antes de emplear la cámara
Esta cámara digital emplea un Memory Stick como medio para grabar imágenes.
No agite ni golpee la unidad
Pueden producirse fallos de funcionamiento, imposibilidad de poder grabar imágenes y
emplear Memory Sticks o fallos en los datos de memoria e imagen, así como daños o pérdidas.
No moje la unidad
Cuando filme imágenes en exteriores bajo la lluvia o en condiciones similares, tenga
cuidado para que la unidad no se moje.
Si se condensa humedad, consulte la página 46 y siga las instrucciones
correspondientes a cómo eliminarla antes del empleo.
Recomendaciones sobre copias de seguridad
Para evitar el riesgo potencial de pérdida de datos, haga siempre copias de seguridad
en un disco.
Accesorios suministrados
Adaptador/cargador de alimentación
de CA AC-VF10 (1)
Cable de conexión de A/V (1)
Batería NP-F10 (1)
Cable de conexión de CC DK-115 (1)
Asa de mano (1)
Tapa del objetivo (1)
Correa de la tapa del objetivo (1)
Memory Stick (4 MB) (1)
Cable serie de PC (1)
Cable de alimentación (1)
Sony PictureGear 3.2 Lite (1)
Manual de instrucciones (1)
Es posible que su proveedor no disponga de algunos de los accesorios anteriormente
mencionados. Pídale información detallada sobre los accesorios disponibles en su país.
4-ES
Consulte las páginas que aparecen entre paréntesis para obtener más información.
Emisor de flash (23)
Botón del
obturador (12)
Objetivo
Selector MODE
(PLAY/STILL/MOVIE)
(12)
Ventana de la fotocélula para el flash
No la bloquee
mientras graba.
Gancho para el asa
de mano
MIC (Micrófono)
Altavoz
Identificación de los componentes
Identificación de los componentes
Indicador de grabación
Fijación de la tapa del objetivo (suministrada) y del asa de mano (suministrada).
Tapa del objetivo
Asa de mano
Correa de la tapa del objetivo
Tenga cuidado para que la correa de la tapa del objetivo no entre en contacto con
las partes salientes situadas a ambos lados del orificio de la cubierta del objetivo.
Indicador
de acceso
(9)
Botón de expulsión del
Memory Stick (9)
Interruptor de expulsión
de la batería (8)
Cubierta del
Memory Stick (9)
Receptáculo para trípode
Compruebe que la longitud del tornillo del
trípode sea inferior a 6,5 mm.
Interruptor OPEN
(BATT) (8)
5-ES
Interruptor LCD BACK LIGHT
Normalmente ajústelo en ON.
Ajústelo en OFF para ahorrar
energía de la batería cuando
utilice la cámara en un sitio con
mucha luz.
Indicador de
flash (23)
Pantalla LCD
(14, 17)
Botones LCD
BRIGHT +/–
Púlselos para ajustar
el brillo de la
pantalla LCD.
Cubierta de la
ranura para el
adaptador/cargador
de alimentación de
CA (43)
Toma A/V OUT
(43, 44)
El sonido es monofónico.
+ Botón
(Zoom) (24,
32)
– Botón
(Zoom) (24, 32)
Interruptor
POWER/
Indicador
POWER (10)
Toma DIGITAL I/O
(20)
Botón DISPLAY
Púlselo para visualizar o
desactivar los
Botón de control
indicadores de la
pantalla LCD.
Botón (Modo
macro) (23)
Función del botón de control
Botón de control
Lado superior
Lado
izquierdo
Lado
inferior
6-ES
Botón (Flash) (23)
El ajuste de fábrica es AUTO (ninguna
indicación).
Cada vez que pulse el botón, el modo
de flash cambiará de la siguiente
forma:
AUTO (ninguna indicación) t
flash forzado
t sin flash
t AUTO.
En el modo AUTO, el flash se activa
automáticamente de acuerdo con el
brillo que exista en el entorno.
El sujeto debe encontrarse a una
distancia comprendida entre 0,3 m y
2,5 m.
Lado
derecho
Púlselo
para
ejecutar
Es posible ejecutar las funciones
pulsando el lado superior, inferior,
izquierdo o derecho del botón de
control. Al seleccionar alguna opción
en el menú, el color de la misma
cambia de azul a amarillo. Para
introducir selecciones, pulse el centro
del botón de control.
Preparativos
Preparativos
1 Carga de la batería
Para cargar la batería, utilice el adaptador/cargador de alimentación de CA.
La cámara sólo funciona con baterías “InfoLITHIUM” (serie S).
“InfoLITHIUM” es una marca comercial de Sony Corporation.
3
2
1
1 Inserte la batería en la dirección de la marca V. Deslice dicha
batería en la dirección de la flecha.
2 Conecte el cable de alimentación al adaptador/cargador de
alimentación de CA.
3 Conecte el cable de alimentación a una toma mural.
El indicador CHARGE se ilumina (en naranja) cuando comienza la carga.
Cuando el indicador CHARGE se apaga, significa que la carga normal ha
finalizado. Para obtener una carga completa, que permite emplear la batería
durante un espacio de tiempo superior al normal, deje dicha batería fijada durante
una hora aproximadamente una vez finalizada la carga normal.
Para extraer la batería
Deslícela en la dirección contraria a la
flecha como muestra la ilustración anterior.
Tiempo de carga
Batería
Para obtener información detallada sobre
la duración de las pilas, consulte la
página 18.
Descripción de “InfoLITHIUM”
Carga completa* Carga normal**
NP-F10 145 min.
** Carga realizada justo hasta que el
indicador CHARGE se apaga.
85 min.
Minutos aproximados para cargar una
batería descargada mediante el
adaptador/cargador de alimentación de
CA AC-VF10. (Las temperaturas bajas
requieren un tiempo de carga mayor.)
* Carga realizada durante una hora
aproximadamente después de
apagarse el indicador CHARGE.
“InfoLITHIUM” es una batería de ion de
litio que puede intercambiar datos, como
el consumo de batería, con equipos de
vídeo compatibles. Esta unidad es
compatible con la batería “InfoLITHIUM”
(serie S). Esta cámara sólo funciona con
baterías “InfoLITHIUM”. La marca
aparece impresa en dicho
tipo de baterías.
“InfoLITHIUM” es una marca comercial
de Sony Corporation.
7-ES
2 Instalación de la batería
1
2
3
1 Abra la cubierta de batería.
Abra la cubierta mientras desliza el interruptor OPEN (BATT) en la dirección de la
flecha.
2 Instale la batería.
Mientras desliza hacia abajo el interruptor de expulsión de batería, inserte ésta con
la marca v orientada hacia el compartimiento de la batería.
3 Cierre la cubierta.
Ejerza presión sobre la cubierta hasta que oiga un clic.
Para extraer la batería
Abra la cubierta de batería. Deslice
hacia abajo el interruptor de
expulsión de batería y extráigala.
Tenga cuidado de no dejar caer la
batería al extraerla.
Indicador de batería restante
Esta cámara muestra en la pantalla LCD
los minutos durante los cuales puede
continuar grabando o reproduciendo
imágenes.
Función de apagado automático
Durante la grabación, si deja la cámara
inactiva durante unos tres minutos con la
alimentación activada, dicha cámara se
apagará automáticamente para evitar el
desgaste de la batería.
El apagado automático no funcionará
cuando emplee el adaptador/cargador de
CA.
8-ES
“Memory Stick” es una marca comercial de Sony Corporation.
Preparativos
3 Inserción de un Memory Stick
Indicador de acceso
1 Abra la cubierta del Memory Stick.
Deslícelo en la dirección de la marca de flecha de la cubierta.
2 Inserte el Memory Stick.
Insértelo con la marca v orientada hacia adentro.
3 Cierre la cubierta del Memory Stick.
Conector
Para extraer el Memory
Stick
Abra la cubierta del Memory Stick y, a
continuación, pulse el botón de
expulsión de Memory Stick.
PNota
Si el indicador de acceso está
iluminado, asegúrese de no extraer el
Memory Stick ni de desactivar la
alimentación.
Interruptor
LOCK
(bloqueo)
LOCK
Espacio para
etiqueta
PNota sobre el Memory Stick
No es posible grabar en los Memory
Stick si el interruptor LOCK está
ajustado en la posición LOCK.
9-ES
4 Ajuste de la fecha y la hora
Ajuste la fecha y la hora antes de emplear la cámara por primera vez. Si no están
ajustadas, se registrará una fecha y hora incorrectas, y la pantalla CLOCK SET del paso
5 aparecerá siempre que active la cámara en el modo STILL/MOVIE.
Botón de
control
Interruptor
POWER
1 Deslice el interruptor POWER hacia abajo para activar la
alimentación.
El indicador POWER se ilumina.
2 Pulse v del botón de control.
La barra de menús aparece en
la pantalla LCD.
INDEX
SELECT
DELETE
FILE
SETUP
MENU BAR OFF
OK
3 Seleccione “SETUP” con el botón de control, y púlselo.
/LANGUAGE
CLOCK SET
BEEP
INDEX
SELECT
10-ES
DELETE
OK
FILE
SETUP
4 Seleccione “CLOCK SET” con el botón de control, y púlselo.
INDEX
SELECT
DELETE
FILE
Y/M/D
M/D/Y
D/M/Y
JAN / 1 / 1999 12 : 00 AM
OK
ENTER
CANCEL
SETUP
SELECT/ADJUST
Preparativos
CLOCK SET
/LANGUAGE
CLOCK SET
BEEP
OK
5 Seleccione con el botón de control la indicación deseada
correspondiente a la fecha, y pulse dicho botón.
Y/M/D (año/mes/día)
M/D/Y (mes/día/año)
D/M/Y (día/mes/año)
CLOCK SET
Y/M/D
M/D/Y
D/M/Y
1999 / 1 / 1 12 : 00 AM
ENTER
CANCEL
SELECT/ADJUST
OK
6 Seleccione la fecha y la hora con el botón de control, y púlselo.
La opción que vaya a cambiar se indica
mediante v/V. Seleccione el número
pulsando v/V del botón de control, y
púlselo para introducir dicho número.
Una vez introducido el número, v/V se
desplaza a la opción siguiente.
Si ha seleccionado “D/M/Y”, ajuste la
hora en el ciclo de 24 horas.
CLOCK SET
Y/M/D
M/D/Y
D/M/Y
1999 / 1 / 1 12 : 00 AM
ENTER
CANCEL
SELECT/ADJUST
OK
7 Seleccione “ENTER” con el botón de control, y púlselo en el
momento que desee que el reloj se ponga en funcionamiento.
CLOCK SET
Y/M/D
M/D/Y
D/M/Y
1999 / 7 / 4 10 : 30 PM
ENTER
CANCEL
SELECT/ADJUST
OK
Para cancelar el ajuste de fecha y hora
Seleccione “CANCEL” con el botón de control, y púlselo.
11-ES
Grabación
1 Grabación de imágenes fijas
Para grabar imágenes, deslice el interruptor POWER hacia abajo para activar la
alimentación (el indicador POWER se ilumina) e inserte el Memory Stick.
Botón del
obturador
Selector MODE
Interruptor
POWER
1 Ajuste el selector MODE en la posición STILL.
2 Pulse el botón del obturador hasta la mitad.
Si AE (exposición automática), AWB (balance de blancos automático) y AF
(enfoque automático) están congelados, el indicador de bloqueo AE z (verde) se
iluminará.
3 Pulse el botón del obturador a fondo.
La imagen se grabará en el Memory Stick.
PNota
Si la imagen se graba en el Memory Stick,
en la pantalla LCD aparece
“RECORDING”. Cuando aparezca esta
indicación, no golpee ni agite la unidad,
no desconecte la alimentación ni extraiga
la batería o el Memory Stick. De lo
contrario, los datos de la imagen pueden
presentar interrupciones y el Memory
Stick puede quedar inservible.
12-ES
No agarre la cámara por la pantalla
LCD.
Grabación
2 Grabación de imágenes en
movimiento
Para grabar imágenes, deslice el interruptor POWER hacia abajo para activar la
alimentación (el indicador POWER se ilumina) e inserte el Memory Stick.
Botón del obturador
Selector MODE
Interruptor POWER
1 Ajuste el selector MODE en la posición MOVIE.
2 Pulse a fondo el botón del obturador momentáneamente.
La imagen y el sonido se graban durante 5, 10 o 15 segundos (el espacio de tiempo
se ajusta en “REC TIME SET” en el menú) (página 41).
Mantenga pulsado el botón del obturador a fondo.
La imagen y el sonido se graban mientras lo mantenga pulsado.
Modo de correo de vídeo: máximo de 60 segundos al grabar con tamaño de
160 × 112 160
Modo de presentación: máximo de 15 segundos al grabar con tamaño de
320 × 240 320
No obstante, el tiempo mínimo de grabación depende del anterior ajuste “REC
TIME SET”.
Las imágenes en movimiento son más suaves que las fijas.
Comprobación de la última imagen grabada (Revisión)
Si desea comprobar la última imagen
grabada, pulse b del botón de control.
Dicha imagen aparecerá en la pantalla
LCD. Para recuperar el modo normal,
pulse el botón del obturador o
seleccione “RETURN” con el botón de
control, y púlselo.
13-ES
Indicadores mostrados durante la grabación
Los indicadores de la pantalla LCD no se graban.
Indicador de tamaño de imagen (26)/
Indicador de zoom (24)
Indicador de modo de
grabación (27)
Indicador de calidad de
imagen (25)
Indicador de bloqueo de
enfoque/AE (12)
Indicador de batería
restante (8)
Indicador de modo
de enfoque (23)
Indicador de nivel de
flash (23)
60min
+1.0EV
BRT
Número de imágenes
almacenadas
Si “FILE NUMBER” se
ajusta en “SERIES”, la
unidad asignará los
números a los archivos
secuencialmente aunque
cambie el Memory Stick.
Indicador de
capacidad
restante de la
memoria
48
1600 FINE
REC 0:10
Indicador de función
15s
de autodiagnóstico
(50)/Indicador de
tiempo de
grabación (41)
SELF
FILE
TIMER EFFECT
SELECT
OK
CAMERA SETUP
Indicador de
tiempo de
grabación (41)
MENU BAR OFF
Indicador de balance de
blancos (30)
Indicador de efecto de imagen
(24)/Indicador de nivel de brillo
de la pantalla LCD* (6)/Indicador
de nivel de volumen* (16)
Indicador de nivel EV (29)
* Sólo aparece durante el funcionamiento.
14-ES
Barra de menús y
menú guía
Aparece al pulsar v
del botón de control
y desaparece al
pulsar V de dicho
botón.
Indicador de
temporizador (22)
Para reproducir imágenes, deslice el interruptor POWER hacia abajo para activar la
alimentación (el indicador POWER se ilumina) e inserte el Memory Stick.
Reproducción
Reproducción
1 Reproducción de imágenes fijas
Selector MODE
Botón de
control
Interruptor
POWER
1 Ajuste el selector MODE en la posición PLAY.
La pantalla LCD mostrará la última imagen grabada.
Si no hay ninguna imagen, la pantalla LCD mostrará el indicador “NO FILE”.
2 Pulse v del botón de control para que aparezca la barra de menús
en la pantalla LCD.
3 Seleccione la imagen grabada con el botón de control.
Seleccione el botón en la pantalla LCD con el botón de control, y púlselo.
'b: Para visualizar la anterior imagen grabada.
B': Para visualizar la siguiente imagen.
INDEX: Para ver simultáneamente seis imágenes grabadas (pantalla INDEX).
z Si no aparece la barra de menús
La imagen se puede seleccionar
directamente mediante b o B del botón
de control.
15-ES
2 Reproducción de imágenes en movimiento
Para reproducir imágenes en movimiento, deslice el interruptor POWER hacia abajo
para activar la alimentación (el indicador POWER se ilumina) e inserte el Memory
Stick.
Selector MODE
Botón de
control
Interruptor
POWER
1 Ajuste el selector MODE en la posición PLAY.
La pantalla LCD muestra la última imagen grabada.
La imagen grabada en el modo MOVIE aparece con un tamaño menor que las
otras imágenes con tamaño normal.
2 Pulse v del botón de control para que aparezca la barra de menús
en la pantalla LCD.
3 Con el botón de control, seleccione la imagen en movimiento grabada.
Seleccione el botón en la pantalla LCD con
el botón de control, y púlselo.
'b: Para visualizar la anterior imagen
grabada.
B': Para visualizar la siguiente imagen.
INDEX: Para ver simultáneamente seis
imágenes grabadas (pantalla INDEX).
6/8
160
VOL.
INDEX
SELECT
DELETE
OK
FILE
SETUP
MENU BAR OFF
4 Seleccione el botón B (reproducción) en pantalla con el botón de
control, y púlselo.
Se reproducen las imágenes en movimiento y el sonido.
Ajuste del volumen
Seleccione los botones VOL. +/– de la
pantalla con el botón de control y, a
continuación, ajuste el volumen
mediante b o B de dicho botón.
16-ES
z Si no aparece la barra de menús
Es posible seleccionar la imagen
directamente utilizando b o B del botón
de control y reproducirla mediante z de
dicho botón.
Indicadores mostrados durante la reproducción
Indicador de escala de zoom (32)
Indicador de modo de grabación (27)
Indicador de tamaño de imagen (26)
Reproducción
Durante la reproducción de imágenes fijas (STILL)
Número de imagen
60min
10/48
640
2.0
Indicador de capacidad de memoria
restante
Número de imágenes almacenadas
en el Memory Stick
Indicador de marca de impresión (44)
Indicador de protección (35)
DSC00007
1999
7
4 12:00AM
Fecha de grabación de la imagen de
reproducción (10)/Barra de menús y
menú guía (39)
Nombre de archivo
Durante la reproducción de imágenes en movimiento (MOVIE)/imágenes fijas con
sonido (VOICE)
Botones VOL. (volumen) (16)
Indicador de archivo de imagen en
movimiento (16)
Indicador de tamaño de imagen (26)
60min
6/8
0:10
320
VOL.
Número de imagen/número de imágenes
almacenadas en el Memory Stick
Indicador de capacidad de memoria
restante
Contador
Imagen de reproducción (16)
Barra de reproducción (16)
INDEX
SELECT
DELETE
OK
FILE
SETUP
Barra de menús y menú guía (39)
MENU BAR OFF
Botones de avance rápido/
rebobinado (16)
Botones de búsqueda (16)
B aparece durante la parada, y X
durante la reproducción.
17-ES
Duración de la batería/número de imágenes que pueden
grabarse/reproducirse
Modo STILL
Grabación continua
LCD BACK LIGHT
Duración de la
batería (min.)
Número de imágenes
(grabación/reproducción)
ON
50 (45)
1000 (900)
OFF
60 (55)
1200 (1100)
Duración de la
batería (min.)
Número de imágenes
(grabación/reproducción)
ON
65 (60)
1000 (900)
OFF
75 (70)
1200 (1100)
Reproducción continua*
LCD BACK LIGHT
Duración aproximada de la batería y número de imágenes que pueden grabarse/
reproducirse con una temperatura de 25°C, un tamaño de imagen de 640 × 480, en el
modo de grabación NORMAL y calidad STANDARD. Filmación sin flash. Los
números entre paréntesis indican el espacio de tiempo cuando se utiliza una batería
con carga normal.
* Reproducción de una sola imagen a intervalos de unos 3 segundos
Modo MOVIE
Grabación continua
LCD BACK LIGHT
Duración de la
batería (min.)
ON
40 (35)
OFF
50 (45)
Minutos aproximados durante los cuales puede grabarse con una temperatura de 25°C
y un tamaño de imagen de 160 × 112. Los números entre paréntesis indican el espacio
de tiempo cuando se utiliza una batería con carga normal.
• La duración de la batería y el número de imágenes disminuirán si emplea la cámara
mientras activa y desactiva la alimentación.
• La capacidad de los Memory Sticks está limitada. Las anteriores cifras son una referencia
al grabar/reproducir de forma continua a la vez que sustituye Memory Sticks.
• La duración de la batería se reducirá cuando grabe en lugares fríos. Cuando emplee
la batería en un lugar frío, manténgala caliente. Para ello, guárdela en su bolsillo e
instálela en la cámara inmediatamente antes de grabar.
18-ES
un ordenador personal
Con esta cámara, los datos de las imágenes fijas se comprimen en formato JPEG y los
de las imágenes en movimiento lo hacen en formato MPEG-1.
Dichos datos pueden visualizarse con un ordenador personal que disponga de
software de visualización de imágenes JPEG y MPEG, como el Sony PictureGear 3.2
Lite (suministrado). Para obtener información detallada sobre el empleo del software
de visualización de imágenes, consulte el manual de instrucciones del ordenador
personal y del software.
Reproducción
3 Visualización de imágenes con
Uso del adaptador opcional de tarjeta de PC
Adaptador de tarjeta de PC
(no suministrado)
Memory Stick
Ordenador personal
Ejemplo: ordenador personal con Windows 95
1 Inicie el ordenador e inserte el adaptador opcional (con el
Memory Stick insertado) de tarjeta de PC en la unidad de tarjetas
de PC del ordenador.
2 Abra “My computer” y haga doble clic en “PC card drive”.
Haga doble clic en las carpetas en el siguiente orden como se describe a
continuación:
Modo de grabación
Carpeta
STILL
1 Dcim
2 100msdcf
MOVIE
VOICE
E-MAIL
1 Mssony 1 Mssony
1 Mssony
2 Moml0001 2 Momlv100 2 Imcif100
3 Haga doble clic en el archivo de datos que desee.
19-ES
Uso de los accesorios suministrados
Es posible enviar datos de imagen de la cámara a un PC IBM PC/AT compatible
(mediante el puerto serie), utilizando el cable serie de PC suministrado y el software
Sony PictureGear 3.2 Lite.
Cámara digital
Ordenador personal
Cable serie de PC
al puerto serie
a la toma DIGITAL I/O
1 Instale en el ordenador el software de aplicación Sony PictureGear
3.2 Lite suministrado.
Para más información, consulte el manual de instrucciones del Sony PictureGear
3.2 Lite.
2 Conecte un extremo del cable serie de PC a la toma DIGITAL I/O, y
el otro extremo al puerto serie del PC IBM PC/AT compatible.
3 Encienda la cámara y cerciórese de que el cable serie de PC está
conectado a la toma DIGITAL I/O de la cámara. Ajuste el selector
MODE en PLAY.
“PC MODE” aparece en la pantalla LCD y la cámara entra en el modo de espera
de comunicaciones.
4 Ajuste el ordenador de forma que pueda recibir y emplear el
archivo de imagen de la cámara.
Para obtener información detallada sobre el empleo del ordenador, consulte su
manual de instrucciones y el del Sony PictureGear 3.2 Lite.
20-ES
P Notas
Ejemplo de aplicaciones/
OS recomendados
OS
Windows 3.1
Windows 95 o posterior
Sistema Mac OS 7.5 o posterior
Aplicaciones
Sony PictureGear 3.2 Lite
Microsoft Internet Explorer 4.0
Netscape Navigator, etc.
Notas sobre el envío de
archivos de sonido con
una imagen fija grabada
en modo VOICE a un
ordenador personal
• No es posible enviar archivos de
sonido con una imagen fija grabada
en modo VOICE a un ordenador
personal conectado con el cable serie
de PC suministrado.
• Los archivos de sonido que incluyan
una imagen fija grabada en modo
VOICE pueden reproducirse con la
cámara digital DSC-F55/F55E.
• Si utiliza el adaptador opcional de
tarjeta de PC, podrá enviar archivos
de sonido con una imagen fija
grabada en modo VOICE a un
ordenador personal.
Reproducción
• Mientras emplee el ordenador, la
cámara no podrá utilizarse.
• Antes de realizar las conexiones,
apague todos los equipos. Una vez
realizadas, encienda dichos equipos.
• Si emplea la cámara conectada a otros
equipos durante mucho tiempo, utilice
el adaptador/cargador de alimentación
de CA.
P Notas
• Para reproducir un archivo MPEG,
instale el programa Active Movie
Player (Direct Show).
• Para reproducir archivos grabados en el
modo MOVIE o VOICE, cópielos
primero en el disco duro del ordenador.
Si reproduce el archivo de un Memory
Stick, es posible que la imagen y el
sonido se interrumpan.
• No es posible reproducir archivos
MPEG con Windows 3.1.
• En el caso de sistemas Macintosh, es
posible utilizar el Memory Stick
grabado con esta cámara si se emplea
PC Exchange con el sistema Mac OS 7.5
o posterior. Para ver las imágenes,
también se necesita una aplicación de
visualización para Macintosh. Para
reproducir un archivo MPEG, instale
Quick Time 3.2.
• Para obtener información detallada
sobre requisitos de sistema, consulte los
manuales de instrucciones del software
de aplicación.
• Es posible que la información sobre el
giro de imágenes y la grabación cara a
cara no pueda enviarse al ordenador.
21-ES
z Distintas formas de
grabación
Cambio de la
orientación del
objetivo – Grabación
cara a cara
Uso del temporizador
El temporizador permite grabar el
sujeto transcurridos unos 10 segundos
después de pulsar el botón del
obturador.
Botón del obturador
El usuario puede filmarse así mismo.
Para ello, éste y la pantalla LCD deben
colocarse cara a cara.
Selector
MODE
Parte del objetivo
Selector
MODE
1
2
Botón de control
1
Ajuste el selector MODE en la
posición MOVIE o STILL.
2
Ajuste el ángulo del objetivo.
Gire la parte del objetivo unos 180
grados cuando realice la grabación
cara a cara.
3
4
5
Imagen de la
pantalla LCD
3
Imagen grabada
Inicie la grabación.
PNota
Las imágenes mostradas en la pantalla
LCD son imágenes espejo. Éstas se
almacenan en el Memory Stick de la
misma forma que se ven por el objetivo.
22-ES
Ajuste el selector MODE en la
posición MOVIE o STILL.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “SELFTIMER” con el
botón de control, y púlselo.
El indicador del temporizador
( ) aparece en pantalla.
Pulse el botón del obturador hasta
la mitad.
El indicador de bloqueo AE (z)
aparece en pantalla.
Pulse el botón del obturador a
fondo.
El indicador de grabación y el
indicador del temporizador ( )
parpadean, el obturador se
desactiva en 10 segundos
aproximadamente y la imagen se
graba.
Selección del brillo del
flash (FLASH LEVEL)
5
Selector
MODE
Botón de control
1
2
3
Ajuste el selector MODE en la
posición STILL.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “CAMERA” con el
botón de control, y púlselo.
El menú CAMERA aparece en
pantalla.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Seleccione “FLASH LEVEL” con el
botón de control, y púlselo.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
6
HIGH
CAMERA SETUP
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
z Consejos para realizar el ajuste
del flash
Si el sujeto o el fondo es oscuro, es posible
que el ajuste del flash sea demasiado alto.
En este caso, ajuste FLASH LEVEL en
LOW ( –). Si por el contrario el sujeto o el
fondo es brillante, el ajuste del flash
puede ser demasiado bajo. En este caso,
ajuste FLASH LEVEL en HIGH ( +). Para
definir el nivel de flash adecuadamente,
se recomienda realizar una grabación de
prueba.
Distintas formas de grabación
Es posible seleccionar el brillo del
flash.
Seleccione el brillo del flash con el
botón de control.
Grabación de
imágenes en modo
macro
Pulse el botón
(macro). El indicador
del modo macro ( ) aparece en la
pantalla LCD. Es posible filmar un
sujeto que se encuentre a unos 10 cm
de la superficie del objetivo en el modo
macro.
HIGH
NORMAL
LOW
CAMERA SETUP
Si vuelve a pulsar el botón
(macro),
el modo macro se desactivará y podrá
grabar imágenes en el modo normal.
23-ES
Grabación de
imágenes ampliadas –
Grabación con zoom
Botón –
Botón +
Función de efecto de
imagen
La función de efecto de imagen
permite obtener imágenes como las de
televisión.
Selector
MODE
Selector
MODE
Botón de control
Botón de control
1
2
3
Ajuste el selector MODE en la
posición STILL.
Pulse el botón + .
La imagen de la pantalla LCD se
ampliará 2,5 veces.
El indicador de zoom ( 640 )
aparece en pantalla.
1
2
3
Pulse el botón del obturador a
fondo.
La imagen se graba con un tamaño
de 640 × 480 en el Memory Stick.
Para recuperar el tamaño
original
Pulse el botón – . El indicador de
zoom ( 640 ) desaparece de la pantalla.
P Nota
La imagen en pantalla se muestra
degradada en relación con la que se va a
grabar en el Memory Stick.
z Sobre la escala de zoom
La escala de zoom se fija en 2,5 veces y el
indicador de zoom aparece como ( 640 ).
24-ES
4
Ajuste el selector MODE en la
posición MOVIE o STILL.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “EFFECT” con el botón
de control, y después púlselo
varias veces hasta que aparezca el
efecto de imagen que desee.
❐ NEG. ART: El color y brillo de
la imagen se invierte.
❐ SEPIA: La imagen aparece en
sepia.
❐ B&W: La imagen aparece en
blanco y negro.
❐ SOLARIZE: La intensidad de la
luz es más clara y la imagen
parece una ilustración.
Pulse V del botón de control.
La barra de menús desaparece de
la pantalla.
Para cancelar el efecto de
imagen
Seleccione “EFFECT” en el paso 3 y,
después, pulse el botón de control
varias veces hasta que el indicador de
efecto de imagen desaparezca.
Es posible realizar la selección entre los
dos modos de calidad de imagen
disponibles. El número de imágenes
que pueden grabarse difiere en función
del modo de calidad de imagen que
seleccione.
5
Seleccione la calidad de imagen
con el botón de control, y púlselo.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
Selector
MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
6
Botón de control
1
2
3
Ajuste el selector MODE en la
posición STILL.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “FILE” con el botón de
control, y púlselo.
El menú FILE aparece en pantalla.
FINE
CAMERA SETUP
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
Distintas formas de grabación
❐ FINE (FINE): Utilice este modo
cuando dé prioridad a la
calidad de imagen.
❐ STANDARD (STD): Emplee
este modo como calidad de
imagen estándar.
Selección de la calidad
de imagen (QUALITY)
z ¿Qué diferencia hay en el modo
de calidad de imagen?
En el formato JPEG, la imagen se
comprime antes de la grabación. La
capacidad de memoria asignada a cada
imagen difiere en función de la calidad
de la misma.
P Nota
En función de la imagen, la modificación
de la calidad de ésta puede no afectar al
aspecto de la imagen en pantalla.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Seleccione “QUALITY” con el
botón de control, y púlselo.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
FINE
STANDARD
CAMERA SETUP
25-ES
Opciones del modo STILL
❐ 1600 × 1200: Graba un archivo
JPEG de 1600 × 1200.
❐ 1024 × 768: Graba un archivo
JPEG de 1024 × 768.
❐ 640 × 480: Graba un archivo
JPEG de 640 × 480.
Selección del tamaño
de la imagen
Es posible cambiar el tamaño de la
imagen en función de las condiciones
de grabación.
Opciones del modo MOVIE
❐ 320 × 240: Graba un archivo
MPEG de 320 × 240.
❐ 160 × 112: Graba un archivo
MPEG de 160 × 112.
Selector
MODE
5
Botón de control
1
2
3
Ajuste el selector MODE en la
posición MOVIE o STILL.
Pulse v del botón de control.
La pantalla LCD muestra la barra
de menús.
Seleccione “FILE” con el botón de
control, y púlselo.
La pantalla muestra el menú FILE.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
Seleccione “IMAGE SIZE” con el
botón de control, y púlselo.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
26-ES
CAMERA SETUP
1600 × 1200
1024 × 768
640 × 480
CAMERA SETUP
Seleccione el tamaño de imagen
que desee con el botón de control,
y púlselo.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
6
1600 × 1200
CAMERA SETUP
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
Es posible grabar una imagen fija junto
con el sonido, o bien una imagen fija
adecuada para transmisión mediante
correo electrónico.
Selector
MODE
5
Botón de control
1
2
3
Ajuste el selector MODE en la
posición STILL.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “FILE” con el botón de
control, y púlselo.
El menú FILE aparece en pantalla.
Seleccione el modo de grabación
que desee con el botón de control,
y púlselo.
SELF
FILE
TIMER EFFECT
SELECT
OK
6
Distintas formas de grabación
❐ VOICE: Graba una imagen fija
junto con el sonido en un
archivo JPEG.
❐ E-MAIL: Graba un archivo
JPEG de 320 × 240 en otro
JPEG de 1600 × 1200, 1024 ×
768 o 640 × 480. Los archivos
de correo electrónico son
adecuados para transmisiones
por correo electrónico, etc., ya
que contienen datos
comprimidos.
❐ NORMAL: Graba un archivo
JPEG con el tamaño de
imagen seleccionado.
Selección del modo de
grabación (REC MODE)
E-MAIL
CAMERA SETUP
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Seleccione “REC MODE” con el
botón de control, y púlselo.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
VOICE
E-MAIL
NORMAL
CAMERA SETUP
27-ES
Selector MODE ajustado en “STILL”
Modo de Tamaño de Archivo de
grabación
grabación imagen
NORMAL
E-MAIL
VOICE
1600 × 1200 JPEG (1600 × 1200)
Número de imágenes
Nombre de que pueden grabarse
archivo
en un Memory Stick
(ex.)
Dsc
STANDARD
FINE
10 – 15
5–8
1024 × 768
JPEG (1024 × 768)
27 – 49
14 – 27
640 × 480
JPEG (640 × 480)
47 – 63
27 – 38
10 – 14
5–8
1600 × 1200 JPEG (1600 × 1200)
JPEG (320 × 240)
1024 × 768
JPEG (1024 × 768)
JPEG (320 × 240)
24 – 48
13 – 24
640 × 480
JPEG (640 × 480)
JPEG (320 × 240)
38 – 48
24 – 32
9 – 12
1600 × 1200 JPEG (1600 × 1200)
00001.mpg
MPEG audio con
imagen fija (320 × 240)
5–7
1024 × 768
19– 27
JPEG (1024 × 768)
00001.mpg
MPEG audio con
imagen fija (320 × 240)
11 – 19
640 × 480
27 – 32
JPEG (640 × 480)
00001.mpg
MPEG audio con
imagen fija (320 × 240)
19 – 24
Selector MODE ajustado en “MOVIE”
Tamaño Archivo de
de
grabación
imagen
Presentación
320 × 240 MPEG (320 × 240) 00001.mpg 40
Correo de vídeo
160 × 112 MPEG (160 × 112) 00001.mpg 160
* Tiempo de grabación continua
z Sobre el directorio
El directorio del archivo que depende
del modo de grabación es de la
siguiente forma:
NORMAL: ¥Dcim¥100msdcf
E-MAIL: ¥Mssony¥Imcif100
VOICE: ¥Mssony¥Momlv100
Imagen en movimiento:
¥Mssony¥Moml0001
28-ES
Nombre
de archivo
(ex.)
Mov
Tiempo máximo
de grabación en
un Memory
Stick (sec.) *
Modo
Ajuste de la exposición
(EXPOSURE)
5
¿Cuándo
debe
emplearse?
Cuando el sujeto presente
demasiada oscuridad o
brillo contra un fondo
debido a la luz de fondo,
una fuente de luz cercana,
etc.
Selector
MODE
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
6
0 EV
CAMERA SETUP
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
Distintas formas de grabación
Es posible ajustar la exposición en
función de las condiciones.
Seleccione el valor de exposición
deseado con el botón de control, y
púlselo.
Es posible seleccionar valores
dentro del margen de – 1,5EV a +
1,5EV en intervalos de 0,5EV.
Botón de control
1
2
3
Ajuste el selector MODE en la
posición MOVIE o STILL.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “CAMERA” con el
botón de control, y púlselo.
El menú CAMERA aparece en
pantalla.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Seleccione “EXPOSURE” con el
botón de control, y púlselo.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
+1.5EV
CAMERA SETUP
29-ES
❐ IN DOOR (n):
• Las condiciones de
iluminación cambian
rápidamente
• Lugares con demasiado brillo,
como estudios fotográficos
• Iluminación de lámparas de
sodio o de mercurio
❐ OUT DOOR ( ):
• Grabación de puestas de sol/
amaneceres, inmediatamente
después de la puesta de sol,
inmediatamente antes del
amanecer, letreros de neón o
fuegos artificiales
• Iluminación de una lámpara
fluorescente de colores
coincidentes
❐ HOLD (HOLD): Grabación de
un sujeto o fondo de un solo
color
❐ AUTO: Ajuste automático del
balance de blancos
Ajuste del balance de
blancos
El ajuste del balance de blancos
permite obtener un balance de color
más natural al grabar con la cámara.
Normalmente, el balance de blancos se
ajusta automáticamente.
Selector
MODE
Botón de control
1
2
3
Ajuste el selector MODE en la
posición MOVIE o STILL.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
5
Seleccione “CAMERA” con el
botón de control, y púlselo.
La pantalla muestra el menú
CAMERA.
Seleccione el modo de balance de
blancos deseado con el botón de
control, y púlselo.
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
4
CAMERA SETUP
Seleccione “WHITE BALANCE”
con el botón de control, y púlselo.
6
OUT DOOR
CAMERA SETUP
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
Para recuperar el modo de
ajuste automático
WHITE BALANCE
FLASH LEVEL
EXPOSURE
SELF
FILE
TIMER EFFECT
SELECT
OK
30-ES
IN DOOR
OUT DOOR
HOLD
AUTO
CAMERA SETUP
Seleccione “AUTO” en el paso 5 con el
botón de control, y púlselo.
zDistintas formas de
reproducción
Reproducción de
varias imágenes a la
vez (INDEX)
Es posible reproducir simultáneamente
seis imágenes grabadas. También es
posible seleccionar una imagen
específica entre las seis y ampliarla a
tamaño completo.
¿Cuándo
debe
emplearse?
Cuando desee buscar la
imagen entre todas las
grabadas.
Para visualizar las otras seis
imágenes
Seleccione “v/V” en el ángulo inferior
izquierdo de la pantalla mediante el
botón de control y, a continuación,
pulse v/V de dicho botón.
v
Muestra seis imágenes
anteriores
V
Muestra seis imágenes
posteriores
Selector
MODE
Para recuperar el modo de
reproducción normal
Botón de control
1
2
3
Ajuste el selector MODE en la
posición PLAY.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Distintas formas de reproducción
: Archivo de imagen en
movimiento
: Archivo de imagen fija con
sonido
: Archivo de modo de correo
electrónico
: Marca de impresión
• Seleccione la imagen deseada con el
botón de control, y púlselo.
• Seleccione “RETURN” con el botón
de control, y púlselo.
!Nota
No es posible eliminar la barra de menús
en el modo INDEX.
Seleccione “INDEX” con el botón
de control, y púlselo.
Aparecen seis imágenes a la vez
(pantalla INDEX).
DSC00100 1999 7 4 10:30PM
RETURN DELETE
FILE
SETUP
SELECT
SINGLE DISPLAY
Visualización de la posición de una
imagen cuyo número se muestra en
pantalla
31-ES
Ampliación de una
parte de la imagen –
Zoom y recorte
Es posible ampliar y mostrar una parte
de la imagen grabada.
Botón –
Botón +
Para recuperar el tamaño
normal
Pulse el botón –
varias veces hasta
que el indicador de escala de zoom (
× 2.0) desaparezca de la pantalla, o
simplemente pulse el botón de control.
El indicador de escala de zoom ( ×
2.0) desaparece de la pantalla.
Para grabar una imagen
ampliada (recorte)
Selector
MODE
1 Amplíe la imagen.
2 Pulse el botón del obturador. La
imagen se grabará con un tamaño
de 640 × 480.
!Notas
Botón de control
1
2
3
4
32-ES
Ajuste el selector MODE en la
posición PLAY.
Muestre la imagen que desee
ampliar.
Amplíe la imagen hacia una
panorámica de detalle o general.
Para ello, pulse el botón +
o
–
varias veces.
El indicador de escala de zoom
( × 2.0) aparece en la pantalla
LCD.
Pulse el botón de control varias
veces para recortar la imagen.
v : La imagen se desplaza hacia
abajo
V : La imagen se desplaza hacia
arriba
b : La imagen se desplaza hacia la
derecha
B : La imagen se desplaza hacia la
izquierda
•No es posible emplear esta función con
imágenes en movimiento.
•La escala de zoom es hasta de 5×
independientemente del tamaño
original.
• La imagen ampliada se graba con un
tamaño de 640 × 480.
Rotación de imagen
(ROTATE)
5
Seleccione “ROTATE (90°)” con el
botón de control, y púlselo.
Es posible hacer rotar la imagen de
reproducción.
La información sobre el sentido de la
imagen rotada se registra en el archivo
de datos.
3
4
❐
6
OK
: La imagen gira 90 grados en
el sentido de las agujas del
reloj
: La imagen gira 90 grados en
el sentido contrario a las
agujas del reloj
Gire la imagen, seleccione
“RETURN” con el botón de
control y, a continuación, púlselo.
Para recuperar la imagen
original
Botón de control
2
❐
Cuando se deseen
reproducir imágenes
verticales grabadas en
horizontal.
Selector
MODE
1
SELECT
Ajuste el selector MODE en la
posición PLAY.
Muestre la imagen que desee
hacer rotar.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “FILE” con el botón de
control, y púlselo.
El menú FILE aparece en pantalla.
Distintas formas de reproducción
¿Cuándo
debe
emplearse?
ROTATE
RETURN
Seleccione
o
en el paso 6 hasta
recuperar la imagen original.
Seleccione “RETURN” con el botón de
control, y púlselo.
!Notas
• Es posible que no pueda hacer girar
imágenes grabadas con otro equipo.
• Si la lengüeta de protección contra
escritura del Memory Stick está
ajustada en la posición LOCK, o si las
imágenes están protegidas, no podrá
hacer girar éstas.
• Es posible que la información sobre la
rotación de imágenes no pueda enviarse
a un ordenador personal.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
SELECT
DELETE
FILE
SETUP
OK
33-ES
Reproducción de
imágenes en bucle
continuo (SLIDE SHOW)
5
Es posible reproducir
automáticamente de forma sucesiva
todas las imágenes grabadas.
¿Cuándo
debe
emplearse?
Para presentaciones, etc.
6
Selector
MODE
7
Botón de control
1
2
3
Ajuste el selector MODE en la
posición PLAY.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “FILE” con el botón de
control, y púlselo.
El menú FILE aparece en pantalla.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
SELECT
4
DELETE
FILE
SETUP
OK
Seleccione “SLIDE SHOW” con el
botón de control, y púlselo.
10/48
SLIDE SHOW
INTERVAL
REPEAT
START
SELECT
34-ES
OK
30 SEC
ON
OFF
CANCEL
Ajuste “INTERVAL” con el botón
de control.
Ajústelo con b/B del botón de
control.
Es posible seleccionar 1 MIN (un
minuto), 30 SEC (30 segundos), 10
SEC (10 segundos), 5 SEC (5
segundos) o 3 SEC (3 segundos).
Ajuste “REPEAT” con el botón de
control.
❐ ON: Reproduce imágenes en
bucle continuo hasta que se
seleccione “RETURN”.
❐ OFF: Una vez reproducidas
todas las imágenes, el modo
SLIDE SHOW finaliza.
Seleccione “START” con el botón
de control.
El modo SLIDE SHOW se pondrá
en funcionamiento.
Para cancelar el ajuste
Seleccione “CANCEL” con el botón de
control, y púlselo.
!Nota
Es posible que el tiempo de intervalo no
permanezca en el ajuste. Esto estará
determinado por el ajuste de calidad y
tamaño de imagen.
Para emplear el modo SLIDE
SHOW
• Pausa de reproducción
Seleccione “X” con el botón de
control, y púlselo.
• Desactivación de la pausa de
reproducción
Seleccione “B” con el botón de
control, y púlselo.
• Búsqueda
Seleccione “‘'b/B’” con el botón de
control y, a continuación, pulse b/B
de dicho botón. También es posible
realizar la operación con el botón de
control solamente.
• Cancelación
Seleccione “RETURN” con el botón
de control, y púlselo.
Prevención contra
borrados accidentales
(PROTECT)
Selector
MODE
6
Seleccione “ON” con el botón de
control, y púlselo.
La imagen mostrada queda
protegida.
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
“-” aparece en la imagen
protegida.
Para cancelar la protección
Seleccione “OFF” con el botón de
control en el paso 5, y púlselo.
Modo INDEX
Botón de control
Modo de protección de una
sola imagen
1
2
3
Ajuste el selector MODE en la
posición PLAY y, a continuación,
muestre la imagen que desee
proteger.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “FILE” con el botón de
control, y púlselo.
El menú FILE aparece en pantalla.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
SELECT
4
DELETE
FILE
SETUP
Seleccione “PROTECT” con el
botón de control, y púlselo.
INDEX
SELECT
DELETE
OK
FILE
3
Muestre la pantalla INDEX.
Seleccione “PROTECT” del menú
FILE con el botón de control, y
púlselo.
El menú FILE aparece en pantalla
LCD.
Seleccione “ALL” para proteger (o
eliminar la protección de) todas las
imágenes, o “SELECT” para
proteger (o eliminar la protección
de) las imágenes seleccionadas.
Para ello, emplee el botón de
control y, a continuación, púlselo.
Si selecciona “ALL”
FORMAT
PRINT MARK
PROTECT
OK
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
1
2
Distintas formas de reproducción
Para evitar borrados accidentales,
puede proteger todas las imágenes o
bien las que seleccione.
5
PROTECT: ALL
ON
OFF
CANCEL
RETURN DELETE
FILE
SETUP
SELECT
SINGLE DISPLAY
Para proteger todas las imágenes
Seleccione “ON” con el botón de
control, y púlselo.
Para cancelar la protección de
todas las imágenes
ON
OFF
SETUP
Seleccione “OFF” con el botón de
control, y púlselo.
Continúa en la página siguiente c
35-ES
Si selecciona “SELECT”
SELECT
PROTECT
OK
0001-0006/0100
ENTER CANCEL
Eliminación de
imágenes (DELETE)
Es posible eliminar todas las imágenes,
o bien las seleccionadas, que no desee
conservar.
Para proteger imágenes
1 Seleccione la imagen que desee
proteger. Para ello, emplee el
botón de control y, a
continuación, púlselo.
El indicador de protección (-)
aparece en la imagen
seleccionada.
2 Una vez seleccionadas todas las
imágenes que desee proteger,
seleccione “ENTER” con el
botón de control, y púlselo.
El indicador de protección (-)
cambia de verde a blanco.
Para desactivar la protección
En el paso 1, seleccione las
imágenes cuya protección desee
desactivar; a continuación
seleccione “ENTER” con el botón
de control y después púlselo.
Selector
MODE
Botón de control
Modo de una sola imagen
1
2
3
Ajuste el selector MODE en la
posición PLAY y, a continuación,
muestre la imagen que desee
eliminar.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “DELETE” con el botón
de control, y púlselo.
DELETE
OK
CANCEL
SELECT
4
OK
Seleccione “OK” con el botón de
control, y púlselo.
La imagen queda eliminada.
!Nota
No es posible recuperar las imágenes
eliminadas. Antes de eliminar la imagen,
asegúrese de que es la que desea borrar.
36-ES
Para cancelar la eliminación
Modo INDEX
1
2
Muestre la pantalla INDEX.
Seleccione “DELETE” con el botón
de control, y púlselo.
Seleccione “ALL” para eliminar
todas las imágenes, o “SELECT”
para borrar las imágenes
seleccionadas. Para ello, emplee el
botón de control y, a continuación,
púlselo.
Si selecciona “ALL”
ALL
SELECT
RETURN DELETE
SELECT
OK
DELETE ALL ?
OK
CANCEL
FILE
SETUP
!Notas
• Aunque seleccione “ALL”, no podrá
eliminar imágenes protegidas.
• Si selecciona “SELECT”, no podrá
seleccionar imágenes protegidas.
Distintas formas de reproducción
3
Seleccione “CANCEL” con el
botón de control, y púlselo.
Seleccione “OK” con el botón de
control, y púlselo.
Si selecciona “SELECT”
SELECT
DELETE
OK
0001-0006/0100
ENTER CANCEL
1 Elija la imagen que desee
eliminar con el botón de control,
y púlselo.
El indicador de eliminación
(verde) ( ) aparece en la
imagen seleccionada.
2 Una vez elegidas todas las
imágenes que desee eliminar,
seleccione “ENTER” con el
botón de control, y púlselo.
Las imágenes seleccionadas
quedan eliminadas.
37-ES
PNota
Formateo
(inicialización) de un
Memory Stick
Selector
MODE
Botón de control
1
2
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “FILE” con el botón de
control, y púlselo.
Aparece el menú FILE.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
SELECT
OK
3
Seleccione “FORMAT” con el
botón de control, y púlselo.
FORMAT
FILE NUMBER
IMAGE SIZE
QUALITY
REC MODE
SELF
FILE
TIMER EFFECT
OK
SELECT
4
CAMERA SETUP
OK
CANCEL
CAMERA SETUP
Seleccione “OK” con el botón de
control, y púlselo.
Para cancelar el formateo
En el paso 4, seleccione “CANCEL”
con el botón de control y púlselo.
38-ES
Al inicializar el Memory Stick, se
borrarán todas las imágenes almacenadas
en él aunque estén protegidas. Antes de
realizar la inicialización, asegúrese de
copiar en un ordenador, etc., las imágenes
que desee almacenar.
BCambio del ajuste de
menú
2
Cambio del ajuste de
menú
1
Seleccione la opción deseada con
el botón de control, y púlselo.
El color de la opción cambia de
azul a amarillo.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
/LANGUAGE
CLOCK SET
BEEP
SELECT
3
SELF
FILE
TIMER EFFECT
SELECT
OK
CAMERA SETUP
DELETE
FILE
SETUP
OK
Seleccione el ajuste deseado con el
botón de control, y púlselo.
La pantalla mostrará el menú del
paso 2.
MENU BAR OFF
Para que el menú
desaparezca
PLAY (modo de una sola
imagen)
INDEX
SELECT
DELETE
OK
FILE
Pulse V del botón de control varias
veces hasta que la barra de menús
desaparezca.
Cambio del ajuste de menú
INDEX
MOVIE/STILL
SETUP
MENU BAR OFF
PLAY (modo INDEX)
DSC00100 1999 7 4 10:30PM
RETURN DELETE
FILE
SETUP
SELECT
SINGLE DISPLAY
39-ES
Ajuste del modo de cada opción
Las opciones de menú que pueden modificarse difieren en función del ajuste del
selector MODE. La pantalla LCD muestra solamente las opciones que pueden
utilizarse en el momento.
Los ajustes iniciales se indican en negrita.
Opciones del modo STILL/MOVIE
SELF TIMER
Seleccione esta opción para grabar con el temporizador (página 22).
EFFECT
<NEG. ART/SEPIA/B&W/SOLARIZE>
• Seleccione NEG. ART para grabar el color de la imagen invertido.
• Seleccione SEPIA para grabar la imagen en sepia.
• Seleccione B&W para grabar imágenes en blanco y negro.
• Seleccione SOLARIZE para grabar imágenes con aspecto de ilustración.
FILE
FORMAT
<OK/CANCEL>
• Seleccione OK para formatear un Memory Stick.
• Seleccione CANCEL para cancelar el formateo del Memory Stick.
FILE NUMBER <SERIES/NORMAL>
• Seleccione SERIES para asignar números a los archivos de forma secuencial
aunque cambie el Memory Stick.
• Seleccione NORMAL para restaurar la numeración de los archivos cada vez que
cambie el Memory Stick.
IMAGE SIZE (durante el modo STILL) <1600 × 1200/1024 × 768/640 × 480>
• Seleccione 1600 × 1200 para grabar una imagen JPEG de 1600 × 1200.
• Seleccione 1024 × 768 para grabar una imagen JPEG de 1024 × 768.
• Seleccione 640 × 480 para grabar una imagen JPEG de 640 × 480.
(durante el modo MOVIE) <320 × 240/160 × 112>
• Seleccione 320 × 240 para grabar una imagen MPEG de 320 × 240.
• Seleccione 160 × 112 para grabar una imagen MPEG de 160 × 112.
QUALITY (en modo STILL solamente) <FINE/STANDARD>
• Seleccione FINE cuando dé prioridad a la calidad de imagen.
• Seleccione STANDARD como calidad de imagen estándar.
REC MODE (en modo STILL solamente) <VOICE/E-MAIL/NORMAL>
• Seleccione VOICE para grabar una imagen fija junto con el sonido en un archivo
JPEG.
• Seleccione E-MAIL para grabar un archivo JPEG de 320 × 240 en otro JPEG de
1600 × 1200, 1024 × 768 o 640 × 480.
• Normalmente, seleccione NORMAL. Se grabará un archivo JPEG con el tamaño
de imagen seleccionado.
40-ES
REC TIME SET (en modo MOVIE solamente) <15 SEC/10 SEC/5 SEC>
Ajuste el tiempo de grabación de la imagen en movimiento.
CAMERA
WHITE BALANCE <IN DOOR/OUT DOOR/HOLD/AUTO>
• Seleccione IN DOOR para grabar imágenes en interiores.
• Elija OUT DOOR para grabar imágenes en exteriores.
• Seleccione HOLD para grabar sujetos o fondos de un solo color.
• Elija AUTO para ajustar automáticamente el balance de blancos.
EXPOSURE <+1,5EV a –1,5EV>
Seleccione esta opción para ajustar la exposición.
SETUP
DEMO <STBY/ON o OFF>
La demostración (DEMO) aparecerá en el menú sólo cuando emplee el adaptador/
cargador de alimentación de CA durante el modo MOVIE o STILL.
Para detener la demostración, apague la cámara.
• Seleccione ON para que aparezca la demostración. Ésta se iniciará unos 10
minutos después de activar la alimentación si no se ha empleado la cámara.
• Seleccione OFF para desactivar el modo de demostración.
Cambio del ajuste de menú
FLASH LEVEL (en modo STILL solamente) <HIGH/NORMAL/LOW>
• Seleccione HIGH para que el nivel del flash sea superior al normal.
• Normalmente, elija NORMAL.
• Seleccione LOW para que el nivel del flash sea inferior al normal.
/LANGUAGE <ENGLISH o
/JPN>
• Seleccione ENGLISH para que todas las opciones aparezcan en inglés.
• Seleccione
/JPN para que todas las opciones aparezcan en japonés.
CLOCK SET
Seleccione esta opción para ajustar la fecha y la hora.
BEEP <SHUTTER/ON/OFF>
• Seleccione SHUTTER para desactivar solamente los pitidos.
• Normalmente, ajústelo en ON.
• Seleccione OFF para desactivar el sonido del obturador/pitidos.
Opciones del modo PLAY (una sola imagen)
INDEX
Seleccione esta opción para visualizar simultáneamente seis imágenes grabadas.
41-ES
DELETE
<OK/CANCEL>
• Seleccione OK para eliminar la imagen mostrada.
• Seleccione CANCEL para cancelar la eliminación de la imagen.
FILE
FORMAT
<OK/CANCEL>
• Seleccione OK para formatear Memory Sticks.
• Seleccione CANCEL para cancelar el formateo de Memory Sticks.
ROTATE (90°)
Seleccione esta opción para hacer rotar la imagen.
SLIDE SHOW
Seleccione esta opción para reproducir imágenes en bucle continuo.
PRINT MARK <ON/OFF>
• Seleccione ON para añadir una marca de impresión en la imagen.
• Seleccione OFF para eliminar la marca.
PROTECT <ON/OFF>
• Seleccione ON para proteger la imagen mostrada.
• Seleccione OFF para desactivar la protección de la imagen.
Opciones del modo PLAY (INDEX)
DELETE
<ALL/SELECT>
• Seleccione ALL para eliminar todas las imágenes.
• Seleccione SELECT para eliminar imágenes seleccionadas.
FILE
FORMAT
<OK/CANCEL>
• Seleccione OK para formatear Memory Sticks.
• Seleccione CANCEL para cancelar el formateo de Memory Sticks.
PRINT MARK <ALL/SELECT/CANCEL>
• Seleccione ALL para eliminar las marcas de impresión de todas las imágenes.
• Elija SELECT para añadir o eliminar la marca de impresión en las imágenes
seleccionadas.
• Elija CANCEL para cancelar el ajuste.
PROTECT <ALL/SELECT/CANCEL>
• Elija ALL para proteger todas las imágenes.
• Seleccione SELECT para proteger o eliminar la protección de las imágenes
seleccionadas.
• Elija CANCEL para cancelar el ajuste.
42-ES
zUso de datos de imagen
con otro equipo
Uso de corriente doméstica
Cable de alimentación
(cable de corriente)
(suministrado)
Adaptador/cargador
de alimentación de
CA AC-VF10
(suministrado)
Visualización de imágenes
en la pantalla de un TV
Conecte la cámara a un TV que
disponga de toma de entrada de vídeo.
Podrá visualizar el modo “SLIDE
SHOW” en la pantalla del TV. Al
filmar imágenes en modo macro,
podrá ajustar el enfoque con mayor
facilidad en la pantalla del TV.
Cable de conexión de CC
DK-115 (suministrado)
Cable de conexión de
A/V (suministrado)
a A/V OUT
1
Cubierta de la ranura
para el adaptador/
cargador de
alimentación de CA
1
2
3
4
Abra la cubierta de la batería.
Inserte un extremo del cable de
conexión de CC DK-115 en el
terminal de batería, y cierre la
cubierta.
Al insertar el cable, abra la
cubierta de la ranura para el
adaptador/cargador de CA y
tenga cuidado de no atrapar el
cable.
Conecte el otro extremo del cable
de conexión de CC al adaptador/
cargador de CA.
Conecte el cable de alimentación
(cable de corriente) al adaptador/
cargador de CA y a una toma
mural (toma de corriente).
2
Conecte la toma A/V OUT de la
cámara a la toma de entrada de
vídeo del TV.
Inicie la reproducción en la
cámara.
La imagen de reproducción
aparece en la pantalla del TV.
Uso de datos de imagen con otro equipo
Ajuste el selector de
entrada de TV/vídeo
en la posición de
vídeo
!Notas
• Antes de realizar las conexiones,
apague todos los equipos. Una vez
realizadas, encienda los equipos.
• Cuando emplee la cámara con otro
equipo conectado durante mucho tiempo,
utilice el adaptador/cargador de CA.
• No es posible utilizar un TV que disponga
solamente de un conector de antena.
• Si el selector MODE está ajustado en
MOVIE o STILL y el objetivo se gira
hacia el mismo lado que la pantalla
LCD (grabación cara a cara), la imagen
reflejada aparecerá invertida en la
pantalla del TV.
• Si conecta el cable de conexión de A/V,
no se oirán los pitidos. La imagen no
aparece en la pantalla LCD.
43-ES
Impresión de las
imágenes grabadas
Mediante el empleo de una impresora,
podrá imprimir imágenes grabadas en
esta cámara.
Es posible enviar los datos de imagen a
una impresora que disponga de toma
de entrada de vídeo. Para obtener
información detallada sobre la
impresión, consulte el manual de
instrucciones de la impresora.
TV
Visualización de
imágenes
Inserción de una
marca de impresión
en una imagen
Es posible añadir una marca de
impresión en las imágenes grabadas
con esta cámara. Dicha marca resulta
útil para comprobar las imágenes que
desee imprimir.
Esta cámara cumple con la norma
DPOF (Formato de orden de impresión
digital) para especificar imágenes fijas
a fin de imprimirlas.
Selector
MODE
Impresora de
vídeo en color
Impresión de
imágenes
a entrada
de vídeo
Botón de control
Cable de conexión de
A/V (suministrado)
Modo de una sola imagen
1
a A/V OUT
1
2
3
44-ES
Conecte la toma A/V OUT de la
cámara a la toma de entrada de
vídeo de la impresora.
Inicie la reproducción en la
cámara.
La imagen de reproducción
aparece en la pantalla del TV.
2
3
Ajuste el selector MODE en la
posición PLAY y muestre la
imagen que desee marcar.
Pulse v del botón de control.
La barra de menús aparece en la
pantalla LCD.
Seleccione “FILE” con el botón de
control, y púlselo.
El menú FILE aparece en pantalla.
La impresora recibe los datos de
imagen de la cámara e inicia la
impresión.
Para obtener información
detallada sobre los
procedimientos, consulte el
manual de instrucciones de la
impresora.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
SELECT
DELETE
OK
FILE
SETUP
4
Seleccione “PRINT MARK” con el
botón de control, y púlselo.
FORMAT
ROTATE (90°)
SLIDE SHOW
PRINT MARK
PROTECT
INDEX
SELECT
5
FILE
SETUP
Seleccione “ON” con el botón de
control, y púlselo.
La marca de impresión se añade
en la imagen.
Pulse varias veces V del botón de
control.
La barra de menús desaparece de
la pantalla.
“
” se marca en la imagen.
En el paso 5, seleccione “OFF” con el
botón de control y púlselo.
Modo INDEX
3
Si selecciona “SELECT”
OK
Para eliminar la marca de
impresión
1
2
Seleccione “OFF” con el botón de
control, y púlselo.
Muestre la pantalla INDEX.
Seleccione “PRINT MARK” de
“FILE” con el botón de control, y
púlselo.
Seleccione “ALL” para eliminar la
marca de todas las imágenes, o
“SELECT” para marcar (o eliminar
la marca de) las imágenes
seleccionadas. Para ello, emplee el
botón de control y, a continuación,
púlselo.
PRINT MARK
SELECT
OK
0001-0006/0100
ENTER CANCEL
Para añadir la marca de
impresión
1 Seleccione la imagen en la que
desee añadir una marca. Para
ello, utilice el botón de control
y, a continuación, púlselo.
“
” aparece en la imagen
seleccionada.
2 Una vez seleccionadas todas las
imágenes que desee marcar,
seleccione “ENTER” con el
botón de control, y púlselo.
” cambia de verde a blanco.
“
Para eliminar la marca de
impresión seleccionada
Uso de datos de imagen con otro equipo
6
DELETE
ON
OFF
Para eliminar todas las
marcas de impresión
En el paso 1, seleccione las imágenes
cuya marca desee eliminar, seleccione
“ENTER” con el botón de control y, a
continuación, púlselo.
Si selecciona “ALL”
FORMAT
PRINT MARK
PROTECT
RETURN DELETE
SELECT
OK
PRINT MARK: ALL
OFF
CANCEL
FILE
SETUP
45-ES
zInformación
complementaria
Precauciones
Memory Stick
• No extraiga la batería ni el adaptador/
cargador de CA durante la grabación o
la reproducción. Desactive siempre la
alimentación antes de extraer la batería
o de desconectar el adaptador/cargador
de CA.
• No toque el terminal del Memory Stick
con la mano ni con un objeto metálico.
• No adhiera otro material que no sea la
etiqueta suministrada en el espacio
destinado a la misma del Memory Stick.
• No golpee, doble ni deje caer el
Memory Stick.
• No desmonte ni convierta el Memory
Stick.
• No moje el Memory Stick.
• No emplee ni guarde el Memory Stick
en los siguientes sitios:
– Lugares cálidos, como el interior de un
automóvil, o en exteriores con clima
caluroso.
– Lugares húmedos o corrosivos.
• Transporte y guarde el Memory Stick
en el estuche suministrado.
• Si ajusta el interruptor de protección
contra escritura en la posición “LOCK”,
no podrá grabar, eliminar ni formatear
datos.
• Se recomienda realizar copias de
seguridad de datos importantes.
• No extraiga el Memory Stick mientras
se leen o se escriben datos.
• Los datos grabados pueden perderse o
dañarse en las siguientes situaciones:
– Si extrae el Memory Stick o si apaga la
cámara mientras se leen o se escriben
datos.
– Si emplea el Memory Stick en lugares
sujetos a electricidad estática o ruido.
• No se garantiza que esta cámara pueda
reproducir correctamente imágenes
filmadas con otro equipo. Igualmente,
tampoco se garantiza que las imágenes
filmadas con esta cámara puedan
reproducirse adecuadamente con otro
equipo.
46-ES
Condensación de humedad
Si traslada la cámara directamente de
un lugar frío a otro cálido, o si la
coloca en una sala muy húmeda,
puede condensarse humedad en el
interior o exterior de dicha cámara.
Si esto ocurre, ésta no funcionará
correctamente. En este caso, extraiga la
batería, abra la cubierta de batería y
espere una hora aproximadamente
hasta que se evapore la humedad.
Cómo evitar la condensación de
humedad
Cuando traslade la cámara de un lugar
frío a otro cálido, introdúzcala en una
bolsa de plástico y deje que se adapte a
las condiciones de la sala durante
algún tiempo.
1 Asegúrese de cerrar
herméticamente la bolsa que
contiene la cámara.
2 Sáquela de la bolsa cuando la
temperatura del aire del interior de
ésta alcance la temperatura
ambiental (aproximadamente una
hora).
Limpieza
Limpieza de la pantalla LCD
Limpie la superficie de la pantalla con
un paño de limpieza (no suministrado)
o con un kit de limpieza de pantallas
LCD (no suministrado) para eliminar
huellas dactilares, polvo, etc.
Limpieza de la superficie de la
cámara
Limpie la superficie de la cámara con
un paño suave ligeramente
humedecido con agua.
No utilice ningún tipo de disolventes,
como alcohol o bencina, ya que
pueden deteriorar el acabado de la
cámara.
Si desea realizar consultas o solucionar
problemas relativos a la cámara,
póngase en contacto con el proveedor
Sony más próximo.
Sobre la pila de litio
Uso de la cámara en el
extranjero
Fuentes de alimentación
La cámara se puede utilizar en
cualquier país o área con el cargador
de pilas suministrado si la potencia es
de entre 100 V y 240 V CA, 50/60 Hz.
Dependiendo del diseño de la toma
mural (toma de corriente), es posible
que necesite utilizar un adaptador para
enchufe de alimentación de CA [a],
que puede adquirir en los comercios
del ramo [b].
Visualización de la imagen de
reproducción en un TV
Si desea ver la imagen de reproducción
en un TV, éste deberá disponer de una
toma de entrada de vídeo y además
necesitará un cable de conexión de
vídeo.
El sistema de color del TV debe ser
igual que el de la cámara digital. Los
sistemas de color de TV varían en
función del país. Consulte la siguiente
lista:
Países de sistema NTSC
Islas Bahamas, Bolivia, Canadá,
América Central, Chile, Colombia,
Ecuador, Jamaica, Japón, Corea,
Méjico, Perú, Surinam, Taiwan,
Filipinas, EE.UU., Venezuela, etc.
Países de sistema PAL
Australia, Austria, Bélgica, China,
Dinamarca, Finlandia, Alemania, Gran
Bretaña, Holanda, Hong Kong, Italia,
Kuwait, Malasia, Nueva Zelanda,
Noruega, Portugal, Singapur, España,
Suecia, Suiza, Tailandia, etc.
País de sistema PAL-M
Brasil
Información complementaria
La cámara se suministra con una pila
de litio instalada para que sea posible
conservar la fecha y la hora, etc., con
independencia de la posición en que se
encuentre el interruptor POWER. La
pila de litio estará siempre cargada en
tanto que se utilice la cámara. Sin
embargo se descargarsá gradualmente
si no utiliza la cámara y se agotarse
completamente en seis meses si no
utiliza nunca la cámara. Aunque la pila
se descargue, esto no afectará al
funcionamiento de la cámara. Para
conservar la fecha y la hora, etc.,
cargue la pila cuando se haya
descargado. A continuación se
describen los métodos de carga:
• Conecte la cámara a una toma mural
(toma de corriente) utilizando el
adaptador/cargador de
alimentación de CA y deje la cámara
con el interruptor POWER
desconectado durante más de 24
horas.
• O bien, inserte la batería
completamente cargada en la
cámara y deje ésta con el interruptor
POWER desconectado durante más
de 24 horas.
Países de sistema PAL-N
Argentina, Paraguay, Uruguay
Países de sistema SECAM
Bulgaria, República Checa, Francia,
Guayana, Hungría, Irán, Irak, Mónaco,
Polonia, Rusia, República Eslovaca,
Ucrania, etc.
AC-VF10
[a]
[b]
47-ES
Solución de problemas
Si algún problema no se soluciona una vez realizadas estas comprobaciones, consulte
con el proveedor Sony más próximo. Si la pantalla LCD muestra mensajes de
advertencia y aviso, consulte la página 50.
Problema
Causa/Solución
La cámara no
funciona.
•La batería dispone de poca energía (el indicador
aparece en la pantalla LCD).
b Cargue la batería (página 7).
•El adaptador/cargador de CA no está firmemente conectado.
b Conéctelo firmemente al terminal de batería de la
cámara y a una toma mural (toma de corriente)
(página 43).
•El microprocesador incorporado no funciona
correctamente.
b Desconecte todas las fuentes de alimentación y
vuelva a conectarlas transcurrido un minuto. A
continuación, active la alimentación deslizando el
interruptor POWER hacia abajo.
No es posible grabar
imágenes.
•El selector MODE no está ajustado en la posición
MOVIE o STILL.
b Ajústelo en la posición MOVIE o STILL (páginas
12, 13).
•Las memorias están llenas.
b Elimine las imágenes que no desee conservar, y
después inicie la grabación (página 36).
•No hay ningún Memory Stick insertado en esta
cámara.
b Inserte un Memory Stick (página 9).
•La lengüeta de protección contra escritura del
Memory Stick está ajustada en la posición LOCK.
b Ajústela en la posición de grabación.
•La batería dispone de poca energía (el indicador
aparece en la pantalla LCD).
b Cargue la batería (página 7).
La imagen está
desenfocada.
•La cámara no estará en el modo macro de grabación si
el sujeto que se está filmando se encuentra a una
distancia del objetivo de entre 10 y 50 cm.
b Pulse el botón (macro) para entrar en el modo
macro de grabación (página 23).
La imagen aparece con •La cámara se encuentra cerca de un TV o de otro
equipo que emplea imanes potentes.
ruido.
b Aleje la cámara del TV, etc.
La imagen es
demasiado oscura.
48-ES
•Está filmando un sujeto con la fuente de luz situada
detrás del mismo o la iluminación es insuficiente.
b Ajuste la exposición (página 29).
b Ajuste el brillo de la pantalla LCD (página 6).
Causa/Solución
Aparecen rayas
verticales al filmar un
sujeto muy brillante.
•Fenómeno de borrosidad de la imagen.
b La cámara funciona correctamente.
Puntos negros y/o
brillantes (rojos,
azules o verdes)
aparecen en la
pantalla LCD.
•Estos puntos son normales con la pantalla LCD y no
afectan en absoluto a la imagen grabada.
b La cámara funciona correctamente.
La duración de la
batería se deteriora
con demasiada
rapidez.
•La batería no dispone de suficiente carga.
b Cárguela por completo (página 7).
No es posible
reproducir las
imágenes.
•El selector MODE no está ajustado en la posición
PLAY.
b Ajústelo en PLAY (páginas 15, 16).
•La batería ha llegado a su fin.
b Sustitúyala por otra nueva (página 8).
•No hay ningún Memory Stick insertado, o no hay
ninguna imagen grabada en él.
b Inserte un Memory Stick grabado (página 9).
•La batería está descargada.
b Cárguela (página 7).
No es posible eliminar •La imagen está protegida.
b Cancele la protección de la imagen (página 35).
una imagen.
Información complementaria
Problema
•La lengüeta de protección contra escritura del
Memory Stick está ajustada en LOCK.
b Ajústela en la posición de grabación.
49-ES
Indicación de autodiagnóstico
La cámara dispone de una indicación
de autodiagnóstico. Esta función
muestra el estado de la cámara
mediante cinco dígitos (combinación
de una letra y números) en la pantalla
LCD. Si esto ocurre, consulte la
siguiente tabla de códigos. La
indicación de cinco dígitos informa
sobre el estado actual de la cámara.
Los últimos dos dígitos (indicados
mediante ss) variarán en función del
estado de la unidad.
C:32:
Indicación de autodiagnóstico
• C:ss:ss
El usuario puede solucionar el fallo
de funcionamiento.
• E:ss:ss
Póngase en contacto con el
proveedor Sony o con un centro de
servicio técnico local autorizado
Sony.
Primeros tres dígitos
Causa y/o acción correctiva
C:32:ss
• El hardware causa el problema.
t Desactive la alimentación y vuelva a activarla.
• Ha insertado un Memory Stick sin formatear.
t Formatee el Memory Stick (página 38).
• Se ha roto el Memory Stick.
t Inserte un Memory Stick nuevo (página 9).
C:13:ss
E:61:ss
E:91:ss
50-ES
• Se ha producido un fallo de funcionamiento de la
cámara que el usuario no puede solucionar.
t Póngase en contacto con el proveedor Sony o
con un centro de servicio técnico local
autorizado Sony y proporciónele los cinco
dígitos (ejemplo: E:61:10).
Mensajes de advertencia y aviso
La pantalla LCD puede mostrar varios mensajes. Compruébelos con la siguiente lista.
Significado/Solución
NO MEMORY STICK
• No ha insertado ningún Memory Stick.
b Inserte uno (página 9).
SYSTEM ERROR
• Se han detectado condiciones anormales en el
hardware.
b Vuelva a activar la alimentación.
MEMORY STICK
ERROR
• El Memory Stick insertado está roto.
• El Memory Stick insertado presenta fallos de
funcionamiento.
b Inserte un Memory Stick adecuado (página 9).
FORMAT ERROR
• Memory Stick sin formatear.
b Formatéelo (página 38).
MEMORY STICK
LOCKED
•La lengüeta del Memory Stick está ajustada en la
posición LOCK.
b Ajústela en la posición de grabación.
NO MEMORY SPACE • El Memory Stick está lleno.
b Elimine imágenes que no desee conservar, o
inserte un Memory Stick nuevo y, a continuación,
inicie la grabación (páginas 9, 36).
FILE ERROR
• El archivo está corrupto.
b Elimínelo (página 36).
FILE PROTECT
•La imagen está protegida.
b Cancele la protección mediante el menú
(página 35).
NO FILE
• No hay ninguna imagen grabada en el Memory Stick.
b Inserte un Memory Stick grabado.
Información complementaria
Mensaje
•Ha insertado un Memory Stick que no puede
emplearse con esta cámara.
b Inserte uno adecuado.
for “InfoLITHIUM”
BATTERY ONLY
•La batería no es del tipo “InfoLITHIUM”.
b Utilice una batería “InfoLITHIUM” (página 7).
•La batería dispone de poca energía.
b Cárguela (página 7).
51-ES
Especificaciones
Sistema
Formato de grabación
Grabación digital (basada en
JPEG)/de campo
Señal de vídeo
Color NTSC, normas EIA
(DSC-F55)
Color PAL, normas CCIR
(DSC-F55E)
Dispositivo de imagen
CCD de 1/2 pulgada
(número total de píxeles
cuadrados: 1636 × 1236),
rejilla cuadrada, filtro de
colores primarios,
Formato entrelazado
Objetivo
f = 6,85 mm (37 mm, al
convertirse en cámara fija de
35 mm)
(0,5 m – ∞)
Macro (0,1 m – ∞)
F = 2.8
Sistema fotométrico
TTL
Control de exposición
Exposición automática
Balance de blancos
Automático, interiores,
exteriores, bloqueo
Sistema de compresión de
datos
Película: MPEG-1
Imagen fija: JPEG
Audio (con imagen fija):
MPEG AUDIO
(Monofónico)
Formato de datos
Imagen fija: 1600 × 1200,
1024 × 768, 640 × 480
Película: 320 × 240, 160 × 112
Correo electrónico:
320 × 240
Memoria
Memory Stick
Flash
Limitaciones de distancia de
grabación: 0,3 m a 2,5 m,
sistema automático de
control de flash
52-ES
Velocidad de obturación
Automático (1/30 – 1/1000)
(DSC-F55)
Automático (1/25 – 1/1000)
(DSC-F55E)
Peso
Aprox. 250 g (baterías
excluidas)
Aprox. 300 g (incluidas las
baterías, Memory Stick y
tapa del objetivo, etc.)
Pantalla LCD
Tamaño
2 pulgadas (anchura de 559
× longitud de 220)
Panel LCD
TFT
Número total de puntos
122.980
Conectores de
entrada y salida
A/V OUT (Monofónico)
Minitoma
Vídeo: 1Vp-p, 75 ohmios,
desbalanceado,
sincronización negativa
Audio: monofónico, 327 mV
(en salida, impedancia
superior a 47 kiloohmios)
Impedancia de salida con
menos de 2,2 kiloohmios
E/S digital
Minitoma
Basada en RS-232C, 9,6 Kbps
a 115,2 Kbps
Generales
Consumo de energía
Con adaptador/cargador
de alimentación de CA:
Grabación: 3,6 W
Reproducción: 3,1 W
Con batería de ion de
litio NP-F10 recargable:
Grabación: 3,3 W
Reproducción: 2,7 W
Temperatura de
funcionamiento
0°C a 40°C
Temperatura de
almacenamiento
–20°C a +60°C
Dimensiones
Aprox. 103 × 79,1 × 48 mm
(an/al/prf)
Adaptador/cargador
de alimentación de
CA AC-VF10
Requisitos de alimentación
100 a 240 V CA, 50/60 Hz
Consumo de energía
13 W
Tensión de salida
DC OUT: 4,2 V, 1,8 A en
modo de funcionamiento
Terminal de carga de la
batería: 4,2 V,
1,5 A en modo de carga
Temperatura de
funcionamiento
0°C a 40°C
Temperatura de
almacenamiento
–20°C a +60°C
Dimensiones
Aprox. 49 × 39 × 85 mm
(an/al/prf)
Peso
Aprox. 120 g (excluidas las
baterías)
Batería NP-F10
Tensión
CC 3,6 V
Capacidad
3,6 Wh
Tipo
Ion de litio
Diseño y especificaciones
sujetos a cambios sin previo
aviso.
Índice alfabético
A
F, G, H
R
AE (Exposición
automática) 12
Ajuste
imagen 30
flash 23
pantalla LCD 6
Ajuste de flash 23
Ajuste de la fecha y la
hora 10
Asa de mano 5
AWB (Balance de blancos
automático) 12
Fuentes de alimentación
corriente
doméstica 43
batería 7
Función de apagado
automático 8
Grabación 12
Grabación cara a
cara 22
Grabación en modo
macro 23
Reproducción 31
Rotación de las imágenes
33
Batería 7
Calidad de imagen 25
Carga 7
Cargador de batería 7
Condensación de
humedad 46
Conexión
impresora 44
ordenador
personal 20
TV 43
D
Duración de la
batería 18
Impresión 44
Indicador de acceso 9
Indicador de batería
restante 14
Indicadores de la
pantalla LCD 14, 17
Limpieza 46
M, N, O
Mensajes 51
Mensajes de
advertencia 51
Menú 39
Modo de grabación 28
Ordenador personal 19
Sistema de color de
TV 47
Sistema NTSC 47
Sistema PAL 47
Sistema SECAM 47
SLIDE SHOW 34
Solución de
problemas 48
T, U, V, W, X, Y, Z
Temporizador 22
Trípode 5
VOICE 27
Zoom 32
Información complementaria
I, J, K, L
B, C
S
P, Q
E
Eliminación 36
Empleo de la cámara en
el extranjero 47
Exposición 29
Pantalla múltiple 31
Protección 35
53-ES
