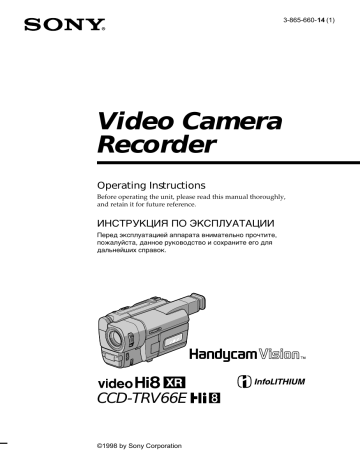

3-865-660-14 (1)
Video Camera
Recorder
Operating Instructions
Before operating the unit, please read this manual thoroughly,
and retain it for future reference.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Перед эксплуатацией аппарата внимательно прочтите,
пожалуйста, данное руководство и сохраните его для
дальнейших справок.
CCD-TRV66E
©1998 by Sony Corporation
English
Русский
Welcome!
Добро пожаловать!
Congratulations on your purchase of this Sony
Handycam Vision™ camcorder. With your
Handycam Vision you can capture life’s precious
moments with superior picture and sound
quality.
Your Handycam Vision is loaded with advanced
features, but at the same time it is very easy to
use. You will soon be producing home video that
you can enjoy for years to come.
Поздравляем Вас с приобретением данной
видеокамеры Handycam Vision™ фирмы Sony.
С помощью Вашей видеокамеры Handycam
Vision Вы сможете запечатлеть дорогие Вам
мгновения жизни с превосходным качеством
изображения и звука.
Ваша видеокамера Handycam Vision
оснащена усовершенствованными
функциями, но в то же время ее очень легко
использовать. Вскоре Вы будете создавать
семейные видеопрограммы, которыми
можете наслаждаться последующие годы.
WARNING
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
To avoid electrical shock, do not open the
cabinet.
Refer servicing to qualified personnel only.
ПРЕДУПРЕЖДЕНИЕ
Для предотвращения возгорания или
опасности электрического удара не
допускайте попадания аппарата под дождь
и берегите его от сырости.
Во избежание поражения электрическим
током не открывайте корпус.
За обслуживанием обращаться только к
квалифицированному обслуживающему
персоналу.
English
Table of contents
Checking supplied accessories .............................. 5
Quick Start Guide ................................................... 6
Getting started
Using this manual .................................................. 10
Step 1 Preparing the power supply .................... 12
Installing the battery pack ................................. 12
Charging the battery pack ................................. 13
Connecting to the mains .................................... 17
Step 2 Inserting a cassette ..................................... 18
Recording – Basics
Recording a picture ............................................... 19
Shooting backlit subjects (BACK LIGHT) ....... 25
Shooting in the dark (NightShot) ..................... 26
Superimposing the date and time on pictures 28
Checking the recording – END SEARCH /
EDITSEARCH / Rec Review ............................ 29
Additional Information
Usable cassettes and playback modes ................ 82
Changing the lithium battery in your
camcorder ............................................................ 85
Troubleshooting ..................................................... 87
Self-diagnosis display ........................................... 90
Warning indicators and messages ...................... 91
Using your camcorder abroad ............................. 97
Maintenance information and precautions ........ 98
Specifications ........................................................ 103
Quick Reference
Identifying the parts and controls ..................... 105
Quick Function Guide ......................................... 114
Index ...................................................................... 116
Playback – Basics
Playing back a tape ................................................ 31
Viewing the recording on TV .............................. 34
Advanced Recording Operations
Photo recording ..................................................... 38
Using the wide mode ............................................ 40
Using the fader function ....................................... 42
Using special effects – Picture effect ................... 45
Using special effects – Digital effect ................... 47
Using the PROGRAM AE function ..................... 50
Adjusting the exposure manually ....................... 53
Focusing manually ................................................ 54
Superimposing a title ............................................ 56
Making your own titles ........................................ 58
Using the built-in light .......................................... 60
Advanced Playback Operations
Playing back a tape with digital effects .............. 63
Editing on Other Equipment
Dubbing a tape ....................................................... 65
Recording video or TV programmes .................. 67
Customizing Your Camcorder
Changing the MENU settings .............................. 69
Resetting the date and time .................................. 80
3
Русский
Оглавление
Проверка прилагаемых принадлежностей .... 5
Руководство по быстрому запуску ............ 8
Подготовка к эксплуатации
Использование данного руководства .......... 10
Пункт 1 Подготовка источника питания ..... 12
Установка батарейного блока ................... 12
Зарядка батарейного блока ....................... 13
Подсоединение к сетевой розетке ........... 17
Пункт 2 Установка кассеты .......................... 18
Запись – Основные положения
Запись изображения ...................................... 19
Съемка объектов с задней подсветкой
(BACK LIGHT) ............................................ 25
Съемка в темноте (Ночная съемка) .......... 26
Наложение даты и времени на
изображения ............................................. 28
Проверка записи – END SEARCH /
EDITSEARCH /Просмотр записи ................ 29
Воспроизведение – Основные положения
Воспроизведение ленты ............................... 31
Просмотр записи на экране телевизора ..... 34
Усовершенствованные операции съемки
Фотосъемка .................................................... 38
Использование широко-экранного режима . 40
Использование функции фейдера ............... 42
Использование специальных эффектов –
Эффект изображения ................................ 45
Использование специальных эффектов –
Цифровой эффект ...................................... 47
Использование функции PROGRAM AE ...... 50
Регулировка экспозиции вручную ................ 53
Фокусировка вручную ................................... 54
Наложение титра ........................................... 56
Создание своих собственных титров .......... 58
Использование встроенной подсветки ........ 60
Усовершенствованные операции
воспроизведения
Воспроизведение ленты с цифровыми
эффектами ................................................... 63
Монтаж на другую аппаратуру
Перезапись ленты .......................................... 65
Запись видео- или телевизионных
программ ...................................................... 67
Выполнение индивидуальных установок
на видеокамере
Изменение установок MENU ........................ 69
Переустановка даты и времени ................... 80
4
Дополнительная информация
Используемые кассеты и режимы
воспроизведения ......................................... 82
Замена литиевой батарейки в Вашей
видеокамере ................................................ 85
Поиск и устранение неисправностей ........... 92
Индикация самодиагностики ........................ 95
Предупреждающие индикаторы и
сообщения .................................................... 96
Использование Вашей видеокамеры за
границей ....................................................... 97
Информация по уходу за аппаратом и меры
предосторожности ...................................... 98
Технические характеристики ..................... 104
Оперативный справочник
Обозначение частей и регуляторов ........... 105
Руководство по быстрым функциям .......... 115
Алфавитный указатель ............................... 117
Checking supplied
accessories
Проверка прилагаемых
принадлежностей
Make sure that the following accessories are
supplied with your camcorder.
Убедитесь, что следующие принадлежности
прилагаются к Вашей видеокамере.
4
3
2
5
6
7
1 Wireless Remote Commander (1)
(p. 110)
1 Беспроводный пульт дистанционного
управления (1) (стр. 110)
2 AC-L10A/L10B/L10C AC power adaptor (1),
Mains lead (1) (p. 13)
2 Сетевой адаптер переменного тока
AC-L10A/L10B/L10C (1) (стр. 13)
3 NP-F330 battery pack (1) (p. 12, 13)
3 Батарейный блок NP-F330 (1) (стр. 12,13)
4 CR2025 lithium battery (1) (p. 85)
The lithium battery is already installed in
your camcorder.
4 Литиевая батарейка СR2025 (1) (стр. 85)
Литиевая батарейка уже установлена в
Вашей видеокамере.
5 R6 (size AA) battery for Remote
Commander (2) (p. 111)
5 Батарейка R6 (размера АА) для пульта
дистанционного управления (2)
(стр. 111)
6 A/V connecting cable (1) (p. 34)
7 Shoulder strap (1) (p. 107)
Getting started Подготовка к эксплуатации
1
6 Соединительный кабель аудио/видео
(1) (стр. 34)
7 Плечевой ремень (1) (стр. 107)
Contents of the recording cannot be
compensated if recording or playback is not
made due to a malfunction of the camcorder,
video tape, etc.
Содержание записи не может быть
компенсировано в случае, если запись или
воспроизведение не выполнены из-за
неисправности видеокамеры, видеоленты
и т.п.
5
English
Quick Start Guide
This chapter introduces you to the basic features of your
camcorder. See the page in parentheses “( )” for more
information.
Connecting the mains lead (p. 17)
Use the battery pack when using your camcorder outdoors (p. 12).
Open the DC IN
jack cover.
Quick Start Guide
Connect the plug with
its 4 mark facing up.
Inserting a cassette
1 Slide EJECT in the
direction of the arrow
while pressing the
small blue button.
EJECT
6
(p. 18)
2 Insert a cassette
into the cassette
compartment
with its window
facing out.
3 Close the cassette
compartment by
pressing the “PUSH”
mark on the cassette
compartment. The
cassette compartment
automatically goes
down.
Recording a picture (p. 19)
1 Set the POWER switch to CAMERA
3 Turn STANDBY to STANDBY. The
picture appears on the LCD screen.
CK
LO
STA
POWER
CAMERA
OFF
VTR
while pressing
the small green
button.
ND
BY
START/STOP
4 Press the red button. Your camcorder
starts recording. To stop recording,
press the red button again.
CK
LO
STA
ND
BY
START/STOP
2 Open the LCD
Viewfinder
When the LCD panel is closed, use the
viewfinder placing your eye against its eyecup.
Monitoring the playback picture on the LCD
screen (p. 31)
1 Set the POWER switch to VTR
while pressing the small green
button.
POWER
CAMERA
OFF
VTR
Quick Start Guide
panel while
pressing OPEN.
2 Press 0 to rewind the tape.
REW
3 Press ( to start playback.
PLAY
NOTE
Do not pick up your camcorder by holding
the viewfinder or by holding the LCD
panel.
7
Русский
Руководство по быстрому запуску
В данной главе приведены основные функции Вашей
видеокамеры. Подробные сведения содержатся
приведены на странице в круглых скобках “( )”.
Подсоединение провода электропитания (стр. 17)
При пользовании видеокамерой вне помещения используйте батарейный блок
(стр. 12).
Откройте
крышку гнезда
DC IN.
Руководство по быстрому запуску
Подсоедините штекер
так, чтобы его знак 4
был направлен вверх.
Установка кассеты (стр. 18)
1 Передвиньте
переключатель
EJECT в направлении
стрелки, нажав
маленькую синюю
кнопку.
EJECT
8
2 Вставьте
кассету в
кассетный
отсек так,
чтобы окошко
было обращено
наружу.
3 Закройте кассетный
отсек, нажав метку
“PUSH” на кассетном
отсеке. Кассетный
отсек автоматически
опустится.
Запись изображения (стр. 19)
1 Установите переключатель
3 Поверните рычаг STANDBY в
положение STANDBY. На экране
ЖКД появится изображение.
CK
LO
STA
POWER
CAMERA
OFF
VTR
POWER в
положение
CAMERA,
нажав
маленькую
зеленую
кнопку.
ND
BY
START/STOP
4 Нажмите красную кнопку.
Видеокамера начнет запись. Для
остановки записи нажмите красную
кнопку еще раз.
CK
LO
STA
ND
BY
START/STOP
2 Откройте
Видоискатель
Если панель ЖКД закрыта, воспользуйтесь
видоискателем, приставив глаз к окуляру.
Контроль воспроизводимого изображения на
экране ЖКД (стр. 31)
1 Установите переключатель
POWER в положение VTR,
нажав маленькую зеленую
кнопку.
POWER
CAMERA
OFF
VTR
2 Нажмите кнопку 0 для перемотки
ленты.
REW
3 Нажмите кнопку ( для начала
Руководство по быстрому запуску
панель ЖКД,
нажав кнопку
OPEN.
воспроизведения.
PLAY
ПРИМЕЧАНИЕ
Не поднимайте видеокамеру, взявшись
за видоискатель или панель ЖКД.
9
— Getting started —
— Подготовка к эксплуатации —
Using this manual
Использование
данного руководства
As you read through this manual, buttons and
settings on your camcorder are shown in capital
letters.
e.g. Set the POWER switch to CAMERA.
When you carry out an operation, you can hear a
beep sound to indicate that the operation is being
carried out.
Note on TV colour systems
TV colour systems differ from country to
country. To view your recordings on a TV, you
need a PAL system-based TV.
Copyright precautions
Television programmes, films, video tapes, and
other materials may be copyrighted.
Unauthorized recording of such materials may
be contrary to the provision of the copyright
laws.
При чтении данного руководства
учитывайте, что кнопки и установки на
видеокамере показаны заглавными буквами.
Прим. Установите выключатель POWER в
положение CAMERA.
При выполнении операции на видеокамере
Вы сможете услышать зуммерный сигнал,
подтверждающий выполнение операции.
Примечание по системам
цветного телевидения
Системы цветного телевидения отличаются в
зависимости от страны. Для просмотра Ваших
записей на экране телевизора Вам
необходимо использовать телевизор,
основанный на системе PAL.
Предостережение об авторском
праве
Телевизионные программы, кинофильмы,
видеоленты и другие материалы могут быть
защищены авторским правом.
Нелицензированная запись таких материалов
может противоречить положениям закона об
авторском праве.
10
Using this manual
Использование данного руководства
Precautions on camcorder care
[a]
[b]
•Экран ЖКД и/или цветной видоискатель
изготовлены с помощью
высокопрецизионной технологии.
Однако на экране ЖКД и/или в
видоискателе могут постоянно
появляться черные или яркие цветные
точки (красные, синие или зеленые).
Появление этих точек вполне нормально
для процесса съемки и никоим образом
не влияет на записываемое изображение.
Свыше 99,99% экрана предназначено
для эффективного использования.
•Не допускайте, чтобы видеокамера
становилась влажной.
Предохраняйте видеокамеру от дождя и
морской воды. Если Вы намочите
видеокамеру, то это может привести к
неисправности аппарата, которая не всегда
может быть устранена [a].
•Никогда не оставляйте видеокамеру в
месте с температурой выше 60°С (140°F),
как, например, в автомобиле, оставленном
на солнце или под прямым солнечным
светом [b].
•Не располагайте свою видеокамеру таким
образом, чтобы видоискатель или экран
ЖКД были направлены на солнце. Иначе
может быть повреждено внутреннее
устройство видоискателя или экрана ЖКД
[c].
Getting started Подготовка к эксплуатации
•The LCD screen is manufactured using highprecision technology. However, there may
be some tiny black spots and/or bright spots
(red, blue or green in colour) that constantly
appear on the LCD screen. These spots occur
normally in the manufacturing process and
do not affect the recorded picture in any
way. Effective number of pixels is 99.99% or
more.
•Do not let your camcorder get wet. Keep your
camcorder away from rain and sea water.
Letting your camcorder get wet may cause your
camcorder to malfunction. Sometimes this
malfunction cannot be repaired [a].
•Never leave your camcorder exposed to
temperatures above 60°C (140°F ), such as in a
car parked in the sun or under direct sunlight
[b].
•Do not place your camcorder so as to point the
viewfinder or the LCD screen toward the sun.
The inside of the viewfinder or the LCD screen
may be damaged [c].
Меры предосторожности при
уходе за видеокамерой
[c]
11
Step 1 Preparing the
power supply
Installing the battery pack
Install the battery pack to use your camcorder
outdoors.
Пункт 1 Подготовка
источника питания
Установка батарейного блока
Установите батарейный блок для того, чтобы
использовать Вашу видеокамеру вне
помещения.
Slide the battery pack down.
Передвиньте батарейный блок вниз.
To remove the battery pack
Для снятия батарейного блока
Slide the battery pack out in the direction of the
arrow while pressing BATT RELEASE down.
Передвиньте батарейный блок в направлении
стрелки, нажав кнопку BATT RELEASE
вниз.
BATT RELEASE
After installing the battery pack
Do not carry your camcorder by holding the
battery pack. If you do so, the battery pack may
slide off your camcorder unintentionally,
damaging your camcorder.
12
После установки батарейного блока
Не переносите свою видеокамеру, взявшись
за батарейный блок. Если Вы так сделаете,
батарейный блок может непроизвольно
соскользнуть с Вашей видеокамеры и
повредить ее.
Step 1 Preparing the power
supply
Пункт 1 Подготовка источника
питания
Charging the battery pack
Зарядка батарейного блока
“InfoLITHIUM” is a trademark of Sony
Corporation.
(1) Open the DC IN jack cover and connect the
AC power adaptor supplied with your
camcorder to the DC IN jack with the plug’s 4
mark facing up.
(2) Connect the mains lead to the AC power
adaptor.
(3) Connect the mains lead to the mains.
(4) Set the POWER switch to OFF. Charging
begins. The remaining battery time is
indicated in minutes on the display window.
When the remaining battery indicator changes to
ı, normal charge is completed. To fully charge
the battery (full charge), leave the battery pack
attached for about 1 hour after normal charge is
completed until FULL appears in the display
window. Fully charging the battery allows you to
use the battery longer than usual.
4
Используйте батарейный блок для Вашей
видеокамеры после его зарядки.
Ваша видеокамера работает только с
батарейным блоком “InfoLITHIUM” (серии L).
“InfoLITHIUM” является фирменным знаком
корпорации Sony.
(1) Откройте крышку гнезда DC IN и
подсоедините сетевой адаптер
переменного тока, прилагаемый к Вашей
видеокамере, к гнезду DC IN, так чтобы
штекер 4 был направлен вверх.
(2) Подсоедините провод электропитания к
сетевому адаптеру переменного тока.
(3) Подсоедините провод электропитания к
сетевой розетке.
(4) Установите переключатель POWER в
положение OFF. Начнется зарядка. В
окошке дисплея будет отображаться
время оставшегося заряда в минутах.
Если индикатор оставшегося заряда
изменится на ı, это значит, что
нормальная зарядка завершена. Для полной
зарядки батарейного блока (полная
зарядка) оставьте батарейный блок
прикрепленным на месте приблизительно на
один час после завершения нормальной
зарядки до тех пор, пока в окошко дисплея
не появится индикация FULL. Полная
зарядка батарейного блока позволяет Вам
использовать батарейный блок дольше чем
обычно.
Getting started Подготовка к эксплуатации
Use the battery pack after charging it for your
camcorder.
Your camcorder operates only with the
“InfoLITHIUM” battery pack (L series).
POWER
CAMERA
OFF
VTR
1
2
13
Step 1 Preparing the power
supply
Пункт 1 Подготовка источника
питания
Note
Prevent metallic objects from coming into contact
with the metal parts of the DC plug of the AC
power adaptor. This may cause a short-circuit,
damaging the AC power adaptor.
Примечание
Не допускайте контакта металлических
предметов с металлическими частями
штекера постоянного тока сетевого адаптера
переменного тока. Это может привести к
короткому замыканию и повреждению
сетевого адаптера переменного тока.
Remaining battery time indicator
The remaining battery time indicator in the
display window roughly indicates the recording
time with the viewfinder.
14
Battery pack
The battery pack is charged a little before it
leaves the factory.
Индикатор времени оставшегося заряда
батарейного блока
Индикатор времени оставшегося заряда
батарейного блока в окошке дисплея
приблизительно указывает время записи с
помощью видоискателя.
Until your camcorder calculates the actual
remaining battery time
“– – – – min” appears in the display window.
Батарейный блок
Батарейный блок уже немного заряжен на
предприятии-изготовителе.
If there is a slight difference in shape between
the plug of mains lead and the terminal of AC
power adaptor
It is ignorable for their mutual connection and
power supply.
До тех пор, пока Ваша видеокамера
определит действительное время
оставшегося заряда батарейного блока
В окошке дисплея будет отображаться
индикация “– – – – min”.
Plug the mains lead deeply
Be sure to plug the mains lead deeply into the
terminal of AC power adaptor so that it is firmly
locked. If there is a gap between the plug of
mains lead and the terminal of AC power
adaptor, it does not affect the efficiency of the AC
power adaptor.
В случае отличия формы штекера провода
электропитания и гнезда сетевого
адаптера переменного тока
Соединение между ними и источником
питания невозможно.
Подсоединяйте шнур электропитания
плотно
Проверьте, чтобы штекер провода
электропитания был плотно подсоединен к
гнезду сетевого адаптера переменного тока.
Если будет зазор между штекером провода
электропитания и гнездом сетевого адаптера
переменного тока, то сетевой адаптер
переменного тока может не работать.
Step 1 Preparing the power
supply
Пункт 1 Подготовка источника
питания
Charging time
Время зарядки
Battery pack
Full charge (Normal charge)
Батарейный блок
Полная зарядка (нормальная зарядка)
150 (90)
210 (150)
300 (240)
390 (330)
Approximate number of minutes to charge an
empty battery pack
Приблизительное время в минутах для
зарядки полностью разряженного
батарейного блока
Recording time
Время записи
Recording with
the viewfinder
Запись с помощью
видоискателя
Battery
pack
Батарейный
блок
Continuous*
Непрерывная*
NP-F330
(supplied) / (прилагается)
NP-F530
NP-F550
NP-F730
NP-F750
NP-F930
NP-F950
Recording with
the LCD screen
Запись с помощью
экрана ЖКД
Typical**
Типичная**
Continuous*
Непрерывная*
Typical**
Типичная**
140 (125)
75 (65)
115 (100)
65 (55)
245 (220)
280 (250)
500 (450)
580 (525)
780 (705)
900 (790)
130 (120)
150 (135)
270 (245)
315 (285)
420 (380)
485 (425)
195 (170)
230 (200)
395 (355)
470 (425)
625 (560)
725 (650)
110 (95)
125 (110)
220 (195)
260 (235)
345 (310)
400 (360)
Approximate number of minutes when you use a
fully charged battery
Numbers in parentheses “( )” indicate the time
using a normally charged battery.
* Approximate continuous recording time at
25°C (77°F). The battery life will be shorter if
you use your camcorder in a cold
environment.
** Approximate number of minutes when
recording while you repeat recording start/
stop, zooming and turning the power on/off.
The actual battery life may be shorter.
Getting started Подготовка к эксплуатации
NP-F330
(supplied) / (прилагается)
NP-F530/F550
NP-F730/F750
NP-F930/F950
Приблизительное время в минутах при
использовании полностью заряженного
батарейного блока
Числа в скобках “( )” указывают время при
использовании батарейного блока с
нормальной зарядкой.
* Приблизительное время непрерывной
записи при температуре 25°С (77°F). При
использовании видеокамеры в холодных
условиях срок службы батарейного блока
будет короче.
** Приблизительное время в минутах при
записи с неоднократным пуском/
остановкой записи, наездом видеокамеры
и включением/выключением питания.
Фактический срок службы заряда
батарейного блока может быть короче.
15
Step 1 Preparing the power
supply
Пункт 1 Подготовка источника
питания
Playing time
Время воспроизведения
Battery
pack
Батарейный
блок
Playing time
on LCD screen
Время воспроизведения
на экране ЖКД
NP-F330
(supplied) / (прилагается)
NP-F530
NP-F550
NP-F730
NP-F750
NP-F930
NP-F950
110 (95)
135 (120)
185 (165)
220 (195)
380 (340)
455 (410)
600 (540)
700 (630)
235 (210)
270 (240)
475 (425)
550 (500)
745 (670)
850 (760)
Approximate number of minutes when you use a
fully charged battery
Numbers in parentheses “( )” indicate the time
using a normally charged battery. The battery life
will be shorter if you use your camcorder in a
cold environment.
After charging the battery pack
Disconnect the AC power adaptor from the DC
IN jack on your camcorder.
Note on the remaining battery time indicator
during recording
The indicator may not be correct, depending on
the conditions in which you are recording. When
you close the LCD panel and open it again, it
takes about 1 minute for the correct remaining
battery time to be displayed.
What is ”InfoLITHIUM”?
The “InfoLITHIUM” is a lithium ion battery pack
which can exchange data such as battery
consumption with compatible video equipment.
This unit is compatible with the “InfoLITHIUM”
battery pack (L series). Your camcorder operates
only with the “InfoLITHIUM” battery.
“InfoLITHIUM” battery packs have the
mark.
“InfoLITHIUM” is a trademark of Sony
Corporation.
16
Playing time
with LCD closed
Время воспроизведения
при закрытом ЖКД
Приблизительное время в минутах при
использовании полностью заряженного
батарейного блока
Числа в скобках “( )” указывают время при
использовании батарейного блока с
нормальной зарядкой. При использовании
видеокамеры в холодных условиях срок
службы батарейного блока будет короче.
После зарядки батарейного блока
Отсоедините сетевой адаптер переменного
тока от гнезда DC IN на Вашей видеокамере.
Примечания по индикатору времени
оставшегося заряда батарейного блока во
время записи
Индикатор может быть неправильным в
зависимости от условий, в которых
выполняется запись. Если Вы закроете
панель ЖКД и откроете ее снова, то пройдет
около 1 минуты, прежде чем на дисплее
появится правильное время оставшегося
заряда батарейного блока.
Что такое “InfoLITHIUM”?
“InfoLITHIUM” представляет собой литиевоионный батарейный блок, который может
обмениваться данными, такими как
потребление заряда батарейного блока, с
совместимой видеоаппаратурой. Это
устройство совместимо с батарейным блоком
“InfoLITHIUM” (cерии L). Ваша видеокамера
работает только с батарейным блоком
“InfoLITHIUM”. На батарейных блоках
“InfoLITHIUM” имеется знак
.
“InfoLITHIUM” является торговой маркой
корпорации Sony Corporation.
Step 1 Preparing the power
supply
Connecting to the mains
1
Подсоединение к сетевой розетке
Если Вы собираетесь использовать
видеокамеру длительное время,
рекомендуется использовать питание от
электрической сети с помощью сетевого
адаптера переменного тока.
(1) Откройте крышку гнезда DC IN и
подсоедините сетевой адаптер
переменного тока к гнезду DC IN на Вашей
видеокамеру, так чтобы знак 4 на
штекере был обращен вверх.
(2) Подсоедините провод электропитания к
сетевому адаптеру переменного тока.
(3) Подсоедините провод электропитания к
сетевой розетке.
2, 3
WARNING
The mains lead must only be changed at a
qualified service shop.
ВНИМАНИЕ
Провод электропитания следует заменять
только в мастерской квалифицированного
обслуживания
PRECAUTION
The set is not disconnected from the AC power
source (mains) as long as it is connected to the
mains, even if the set itself has been turned off.
МЕРА ПРЕДОСТОРОЖНОСТИ
Аппарат не отключается от источника
питания переменного тока (электрической
сети) до тех пор, пока он остается
подсоединенным к электрической сети, даже
если сам аппарат и выключен.
Notes
•The AC power adaptor can supply power even
if the battery pack is attached to your
camcorder.
•The DC IN jack has “source priority”. This
means that the battery pack cannot supply any
power if the mains lead is connected to the DC
IN jack, even when the mains lead is not
plugged into the mains.
•Keep the AC power adaptor away from the
camcorder if the picture is disturbed.
Using a car battery
Use Sony DC Adaptor/Charger (not supplied).
Getting started Подготовка к эксплуатации
When you use your camcorder for a long time,
we recommend that you power it from the mains
using the AC power adaptor.
(1) Open the DC IN jack cover, and connect the
AC power adaptor to the DC IN jack on your
camcorder with the plug’s 4 mark facing up.
(2) Connect the mains lead to the AC power
adaptor.
(3) Connect the mains lead to the mains.
Пункт 1 Подготовка источника
питания
Примечания
•Питание от сетевого адаптера переменного
тока может подаваться даже в случае, если
батарейный блок прикреплен к Вашей
видеокамере.
•Гнездо DC IN имеет “приоритет источника”.
Это значит, что питание от батарейного
блока не может подаваться, если провод
электропитания подсоединен к гнезду DC
IN, даже если провод электропитания и не
подсоединен к сетевой розетке.
•Если изображение искажено, отодвиньте
сетевой адаптер переменного тока
подальше от видеокамеры.
Использование автомобильного аккумулятора
Используйте адаптлер/зарядное устройство
постоянного тока Sony (не прилагается).
17
Step 2 Inserting a
cassette
Пункт 2 Установка
кассеты
When you want to record in the Hi8 system, use
Hi8 video cassette H.
(1) Slide EJECT in the direction of the arrow
while pressing the small blue button. The
cassette compartment automatically lifts up
and opens.
(2) Insert a cassette with its window facing out
and the tab on the cassette up.
(3) Close the cassette compartment by pressing
the “PUSH” mark on the cassette
compartment. The cassette compartment
automatically goes down.
Если Вы хотите выполнять запись в системе
Hi8, используйте видеокассету Hi8 H.
(1) Нажав маленькую синюю кнопку,
передвиньте переключатель EJECT в
направлении стрелки. Отсек для кассеты
автоматически поднимется вверх и
откроется.
(2) Вставьте кассету, так чтобы окошку было
обращено наружу, а лепесток на кассете
вверх.
(3) Закройте отсек для кассеты, нажав метку
“PUSH” на отсеке. Отсек для кассеты
автоматически опустится вниз.
1
2
EJECT
PUSH
To eject a cassette
Для извлечения кассеты
Slide EJECT in the direction of the arrow while
pressing the small blue button.
Нажав маленькую синюю кнопку,
передвиньте переключатель EJECT в
направлении стрелки.
Note
Do not press the cassette compartment down.
Doing so may cause malfunction.
To prevent accidental erasure
Slide the write-protect tab on the cassette to
expose the red mark.
18
3
Примечание
Не нажимайте вниз отсек для кассеты. Это
может привести к неисправности.
Для предотвращения случайного стирания
Передвиньте лепесток защиты записи на
кассете, так чтобы появилась красная метка.
Recording a picture
Запись изображения
Your camcorder automatically focuses for you.
(1) Install the power source and insert a cassette.
See “Step 1” and “Step 2” for more
information (p. 12 to 18).
(2) Set the POWER switch to CAMERA while
pressing the small green button. The lens
cover opens.
(3) Open the LCD panel while pressing OPEN.
The viewfinder automatically turns off.
(4) Turn STANDBY to STANDBY.
(5) Press START/STOP. Your camcorder starts
recording. The “REC” indicator appears. The
camera recording lamp located on the front of
your camcorder lights up. To stop recording,
press START/STOP again.
The recording lamp lights up in the
viewfinder when you record with the
viewfinder.
Ваша видеокамера автоматически выполняет
фокусировку за Вас.
(1) Установите источник питания и вставьте
кассету. Подробные сведения приведены
в “Пункте 1” и “Пункте 2” (стр. 12 - 18).
(2) Нажав маленькую зеленую кнопку,
установите переключатель POWER в
положение CAMERA. Откроется крышка
объектива.
(3) Нажав кнопку OPEN, откройте панель
ЖКД. Видоискатель выключится
автоматически.
(4) Поверните рычаг STANDBY в положение
STANDBY.
(5) Нажмите кнопку START/STOP. Ваша
видеокамера начнет запись. Появится
индикатор “REC”. Высветится также
лампочка записи на передней панели
видеокамеры. Для остановки записи
нажмите кнопку START/STOP еще раз.
При записи с помощью видоискателя в
нем будет высвечиваться лампочка
записи.
2
4
POWER
CAMERA
OFF
VTR
CK
LO
Запись – Основные положения
— Запись – Основные положения —
Recording – Basics
— Recording – Basics —
40min H SP STBY 0:00:00
STA
ND
BY
START/STOP
3
5
CK
LO
40min H SP REC 0:00:01
STA
ND
BY
START/STOP
Microphone /
Микрофон
Camera recording lamp/
Лампа записи
видеокамеры
19
Recording a picture
Запись изображения
Note
Fasten the grip strap firmly. Do not touch the
built-in microphone during recording.
Примечания
Плотно пристегните ремень для захвата
видеокамеры. Не прикасайтесь к
встроенному микрофону во время записи.
To enable smooth transition
You can make the transition between the last
scene you recorded and the next scene smooth as
long as you do not eject the cassette. When you
exchange the battery pack in the recording mode,
set STANDBY to LOCK.
If you leave your camcorder in the standby
mode for 5 minutes while the cassette is
inserted
Your camcorder automatically turns off. This is
to save battery power and to prevent battery and
tape wear. To resume the standby mode, turn
STANDBY down and up again. To start
recording, press START/STOP.
To set the counter to 0:00:00
Press COUNTER RESET (p. 108).
LCD BRIGHT
To adjust the brightness of the LCD screen, press
either of the two buttons on LCD BRIGHT.
The LCD panel moves about 90 degrees to the
viewfinder side and about 210 degrees to the lens
side.
If you turn the LCD panel over so that it faces the
other way, the
indicator appears in the
viewfinder (Mirror mode).
to dim/
темнее
Если Вы оставите Вашу видеокамеру в
режиме готовности на 5 минут при
вставленной кассете
Видеокамера выключится автоматически.
Это предотвращает расход заряда
батарейного блока и износ ленты. Для
возобновления режима готовности поверните
рычаг STANDBY вниз и снова вверх. Для
начала записи нажмите кнопку START/STOP.
Для установки счетчика в положение 0:00:00
Нажмите кнопку COUNTER RESET (стр. 108).
Adjusting the LCD screen
to brighten/
ярче
Для обеспечения плавного перехода
Вы можете выполнять плавный переход
между последним записанным эпизодом и
следующим эпизодом до тех пор, пока не
извлечете кассету. При замене батарейного
блока в режиме записи установите рычаг
STANDBY в положение LOCK.
Регулировка экрана ЖКД
Для регулировки яркости экрана ЖКД
нажмите одну их кнопок на LCD BRIGHT.
Панель ЖКД может передвигаться примерно
на 90 градусов в сторону видоискателя и
примерно на 210 градусов в сторону
объектива.
Если Вы повернете панель ЖКД так, что
будет направлена в другую сторону, в
видоискателе появится индикатор
(Зеркальный режим).
210°
90°
When closing the LCD panel, set it vertically
until it clicks, and swing it into the camcorder
body.
20
При закрывании панели ЖКД установите ее
вертикально, пока не раздастся щелчок, а
затем присоедините ее к корпусу
видеокамеры.
Recording a picture
Запись изображения
Note
When using the LCD screen except in the mirror
mode, the viewfinder automatically turns off.
Примечание
При использовании экрана ЖКД
видоискатель автоматически выключается,
кроме зеркального режима.
During recording in the mirror mode
While recording in the mirror mode, you cannot
operate the following buttons: MENU, TITLE,
DATE, and TIME on your camcorder.
Indicators in the mirror mode
•The STBY indicator appears as Pr and REC
as r. Some of the other indicators appear
mirror-reversed and others are not displayed.
•The date appears mirror-reversed when the
auto date function is working. However, the
date will be normal when recorded.
After recording
(1) Turn STANDBY down to LOCK.
(2) Close the LCD panel.
(3) Eject the cassette.
(4) Set the POWER switch to OFF.
Изображение в зеркальном режиме
Изображение на экране ЖКД будет
отображаться зеркально. Однако запись
изображения будет нормальной.
Во время записи в зеркальном режиме
Во время записи в зеркальном режиме Вы не
можете оперировать следующими кнопками:
MENU, TITLE, DATE и TIME на Вашей
видеокамере.
Индикаторы в зеркальном режиме
•Индикатор STBY появится в виде Pr, а
индикатор REC в виде r. Некоторые другие
индикаторы появятся в зекально
отображенном виде, а некоторые из них не
будут отображаться совсем.
•В случае, если работает функция
автоматической даты, то дата будет
отображаться зеркально, однако на записи
дата будет в нормальном виде.
Запись – Основные положения
Picture in the mirror mode
The picture on the LCD is a mirror-image.
However, the picture will be normal when
recorded.
Если Вы используете экран ЖКД вне
помещения под прямым солнечным
светом
Возможно будет трудно разглядеть экран
ЖКД. В этом случае рекомендуется
использовать видоискатель.
Recording – Basics
When you use the LCD screen outdoors in
direct sunlight
The LCD screen may be difficult to see. If this
happens, we recommend that you use the
viewfinder.
После записи
After use your camcorder
Remove the battery pack from your camcorder to
avoid turning on the built-in light.
(1) Поверните рычаг STANDBY в положение
LOCK.
(2) Закройте панель ЖКД.
(3) Извлеките кассету.
(4) Установите переключатель POWER в
положение OFF.
После пользования видеокамерой
Выньте батарейный блок из Вашей
видеокамеры во избежание включения
встроенной подсветки.
21
Recording a picture
To record pictures with the
viewfinder – adjusting the
viewfinder
If you record pictures with the LCD panel closed,
check the picture with the viewfinder. Adjust the
viewfinder lens to your eyesight so that the
indicators in the viewfinder come into sharp
focus.
Lift up the viewfinder and move the viewfinder
lens adjustment lever.
Запись изображения
Для записи изображений с
помощью видоискателя –
регулировка видоискателя
Если Вы будете записывать изображения при
закрытой панели ЖКД, проверьте
изображение с помощью видоискателя.
Отрегулируйте объектив видоискателя в
соответствии со своим зрением, так чтобы
индикаторы в видоискателе были четко
сфокусированы.
Поднимите видоискатель и подвигайте рычаг
регулировки объектива видоискателя.
22
Recording a picture
Запись изображения
Using the zoom feature
Использование функции наезда
видеокамеры
W
When you shoot close to a subject
If you cannot get a sharp focus, move the power
zoom lever to the “W” side until the focus is
sharp. You can shoot a subject that is at least
about 80 cm (about 2 feet 5/8 inch) away from
the lens surface in the telephoto position, or
about 1 cm (about 1/2 inch) away in the
wide-angle position.
Notes on digital zoom
•Digital zoom starts to function when zoom
exceeds 20×.
•The picture quality deteriorates as you go
toward the “T” side. Set D ZOOM to OFF in the
MENU settings. Otherwise the digital zoom
activates without notice (p. 69).
T
W
T
Наезд видеокамеры более 20х выполняется
цифровым методом.
Zoom greater than 20× is performed digitally.
The right side of the bar shows
the digital zooming zone. /
Правая сторона полосы на
экране показывает зону
цифровой трансфокации.
W
T
W
Запись – Основные положения
Передвиньте рычаг приводного
вариообъектива слегка для относительно
медленного наезда видеокамеры.
Передвиньте его сильнее для ускоренного
наезда видеокамеры.
Использование функции наезда видеокамеры
в небольшом количестве обеспечивает
наилучшие результаты.
Сторона “Т” : для телефото (объект
приближается)
Сторона “W” : для широкоугольного вида
(объект удаляется)
Recording – Basics
Move the power zoom lever a little for a slower
zoom. Move it further for a faster zoom.
Using the Zoom function sparingly results in
better-looking recordings.
“T” side: for telephoto (subject appears closer)
“W” side: for wide-angle (subject appears farther
away)
T
При съемке объекта с близкого положения
Если Вы не можете получить четкой
фокусировки, передвиньте рычаг приводного
вариообъектива сторону “W” до получения
четкой фокусировки. Вы можете выполнять
съемку объекта в положении телефото,
который отстоит по крайней мере на
расстоянии 80 см от поверхности объектива
или же около 1 см в положении
широкоугольного вида.
Примечания к наезду видеокамеры
цифровым методом
•Цифровой вариообъектив начинает
срабатывать в случае, если наезд
видеокамеры превышает 20х.
•Качество изображения ухудшается по мере
приближения к стороне “Т”. Установите
фукцию D ZOOM в установках MENU в
положение OFF. В противном случае
цифровой вариообъектив будет
срабатывать без уведомления (стр. 69).
23
Recording a picture
Запись изображения
START/STOP MODE setting
:
Recording starts when you press START/
STOP, and stops when you press it again
(factory setting).
ANTI GROUND SHOOTING :
The camcorder records only while you
press START/STOP. Use this mode to
avoid recording unnecessary scenes.
5SEC: When you press use this mode to START/
STOP, your camcorder records for 5
seconds and then stops automatically.
Установка START/STOP MODE
:
При нажатии кнопки START/STOP
начнется запись, а при повторном
нажатии этой кнопки запись (заводская
установка).
:
ANTI GROUND SHOOTING
Видеокамера будет выполнять запись
только при нажатии кнопки START/
STOP. Используйте этот режим для
избежания записи нежелательных
эпизодов.
5SEC: Если Вы нажмете кнопку START/STOP,
видеокамера будет выполнять запись в
течение 5 секунд, а затем
автоматически остановится.
START/STOP
MODE
5
SEC
ANTI
GROUND
SHOOTING
24
Notes
•You cannot use the fader function in the 5SEC
or
mode.
•The tape counter does not appear in the 5SEC
mode.
Примечания
•Вы не можете использовать функцию
фейдера в режиме 5SEC или режиме
•В режиме 5SEC счетчик ленты не
появляется.
To extend the recording time in the 5SEC
mode
Five dots (rrrrr) appear, and then disappear
at a rate of one per second. To extend the
recording time, press START/STOP again before
all the dots disappear. Recording continues for
about 5 seconds from the moment you press
START/STOP.
Для удлинения времени записи в режиме
5SEC
Пять точек (rrrrr) будут появляться, а
затем исчезать по одной за секунду. Для
удлинения времени записи нажмите кнопку
START/STOP перед тем, как исчезнут все
точки. Запись будет продолжаться около 5
секунд с момента нажатия кнопки START/
STOP.
.
Recording a picture
Запись изображения
Indicators displayed in the
recording mode
The indicators are not recorded on tape.
Индикаторы, отображаемые в
режиме записи
Индикаторы не записываются на ленту.
Tape counter
Счетчик ленты
Remaining tape indicator
This appears after you insert a cassette and record or play back for a while.
Индикатор оставшейся ленты
Этот индикатор появляется после установки кассеты и выполнения
записи или воспроизведения в течение некоторого времени.
Remaining battery time indicator
Индикатор времени оставшегося заряда батарейного блока
Shooting backlit subjects
(BACK LIGHT)
When you shoot a subject with the light source
behind the subject or a subject with a light
background, use the backlight function.
Press BACK LIGHT in the recording or standby
mode.
The c indicator appears in the viewfinder or on
the LCD screen.
To cancel, press BACK LIGHT again.
Съемка объектов с задней
подсветкой (BACK LIGHT)
Запись – Основные положения
40min H SP REC 0:00:01
Recording – Basics
Hi8 format indicator
This appears while playing back or recording in Hi8 format.
Индикатор формата Hi8
Этот индикатор появляется во время воспроизведения или записи в формате Hi8.
Recording mode indicator
Индикатор режима записи
STANDBY/REC indicator
Индикатор STANDBY/REC
Если Вы выполняете съемку объекта с
источником света позади него или же
объекта со светлым фоном, используйте
функцию задней подсветки.
Нажмите кнопку BACK LIGHT в режиме
записи или ожидания.
В видоискателе или на экране ЖКД появится
индикатор c.
Для отмены нажмите кнопку BACK LIGHT
еще раз.
BACK LIGHT
If you press EXPOSURE when shooting backlit
subjects
The backlight function will be canceled.
Если вы нажмете кнопку EXPOSURE при
выполнении съемки объектов с задней
подсветкой
Функция задней подсветки будет отменена.
25
Recording a picture
Запись изображения
Shooting in the dark
(NightShot)
The NightShot function enables you to shoot a
subject in a dark place. For example, you can
satisfactorily record the environment of
nocturnal animals for observation when you use
this function.
(1) While your camcorder is in the standby mode,
slide NIGHTSHOT to ON.
(2) Press START/STOP to start recording.
and “NIGHTSHOT” indicators flash on the
LCD screen or in the viewfinder. To cancel the
NightShot function, slide NIGHTSHOT to
OFF.
Съемка в темноте (Ночная съемка)
Функция ночной съемки позволяет Вам
выполнять съемку объектов в темных местах.
Например, Вы сможете с успехом выполнять
съемку ночных животных для наблюдения
при использовании данной функции.
(1) В то время, когда видеокамера находится
в режиме ожидания, передвиньте переключатель NIGHTSHOT в положение ON.
(2) Нажмите кнопку START/STOP для начала
записи.
и “NIGHTSHOT” начнут
Индикаторы
мигать на экране ЖКД или в видоискателе. Для отмены функции ночной
съемки передвиньте переключатель
NIGHTSHOT в положении OFF.
NIGHTSHOT
OFF
ON
+SLOW SHUTTER
NightShot Light emitter/
Излучатель подсветки
для ночной съемки
Using +SLOW SHUTTER
The NightShot +Slow shutter mode makes
subjects more than four times brighter than those
recorded in the NightShot mode.
(1) Slide NIGHTSHOT to ON in the standby
mode.
indicator appears.
(2) Press +SLOW SHUTTER until the desired
NIGHTSHOT indicator flashes.
The indicator changes as follows:
(NightShot) n
(NightShot +Slow
shutter1) n
(NightShot +Slow shutter2)
n
(NightShot)
To cancel NightShot +Slow shutter mode,
slide NIGHTSHOT to OFF.
Using the NightShot Light
The picture will be clearer with the NightShot
Light on. To enable NightShot Light, set
N.S.LIGHT to ON in the MENU settings (p. 69).
Использование режима +SLOW
SHUTTER
При записи в режиме +SLOW SHUTTER
объекты будут в четыре раза ярче, чем в
режиме обычной ночной съемки.
(1) Передвиньте переключатель NIGHTSHOT
в положение ON в режиме ожидания.
Появится индикатор .
(2) Нажимайте кнопку +SLOW SHUTTER до
тех пор, пока не начнет мигать нужный
индикатор NIGHTSHOT.
Индикатор будет изменяться следующим
образом:
(Ночная съемка) n
(Ночная съемка
+ Медленный затвор1) n
(Ночная
съемка + Медленный затвор2) n
(Ночная съемка)
Для отмены режима ночной съеми +
медленного затвора2 передвиньте
переключатель NIGHTSHOT в положение
OFF.
Использование прдсветки для ночной
съемки
26
Изображение станет ярче, если включить
функцию ночной подсветки. Для включения
функции ночной подсветки установите
переключатель N.S.LIGHT в положение ON в
установках MENU (cтр. 69).
Запись изображения
Notes
•Do not use the NightShot function in bright
places (ex. outdoors in the daytime). This may
cause your camcorder to malfunction.
•When you keep setting NIGHTSHOT to ON in
normal recording, the picture may be recorded
in incorrect or unnatural colours.
•If focusing is difficult with the autofocus mode
when using the NightShot function, focus
manually.
Примечания
•Не используйте функцию ночной съемки в
ярких местах (например, на улице в дневное
время). Это может привести к
неисправности Вашей видеокамеры.
•При удержании установки NIGHTSHOT в
положении ON при нормальной записи
изображение может быть записано в
неправильных или неестественных цветах.
•Если фокусировка затруднена в
автоматическом режиме при использовании
функции ночной съемки, выполните
фокусировку вручную.
Shutter speed in the NightShot +Slow shutter
mode
Shutter speed number
+SLOW SHUTTER1
+SLOW SHUTTER2
Shutter speed
1/12
1/3
The +SLOW SHUTTER button does not work:
– while the fader function is set or in use
– while the digital effect function is in use
– when NIGHTSHOT is set to OFF
NightShot Light
NightShot Light rays are infrared and so are
invisible. The maximum shooting distance using
the NightShot Light is about 3 m (10 feet). The
shooting distance will be twice or more in the
NightShot +Slow shutter mode.
При использовании функции ночной
съемки Вы не можете использовать
следующие функции:
– Экспозиция
– PROGRAM AE
– Фейдер*
– Цифровой эффект*
* Вы не можете использовать эти функции
только в режиме ночной съемки
+ медленного затвора.
Скорость затвора в режиме ночной съемки
+ медленного затвора
Номер скорости затвора
Скорость
затвора
+SLOW SHUTTER1
+SLOW SHUTTER2
1/12
1/3
Запись – Основные положения
While using the NightShot function, you can
not use the following functions:
– Exposure
– PROGRAM AE
– Fader*
– Digital effect*
* You cannot use these functions only in the
NightShot +Slow shutter mode.
Recording – Basics
Recording a picture
Кнопка +SLOW SHUTTER не работает:
– если установлена или используется
функция фейдера
– если используется функция цифрового
эффекта
– если переключатель NIGHTSHOT
установлен в положение OFF
Подсветка для ночной съемки
Лучи подсветки для ночной съемки являются
инфракрасными и поэтому невидимыми.
Максимальное расстояние для съемки при
использовании подсветки для ночной съемки
равно примерно 3 м. Расстояние для съемки
будет в два или более раз больше, чем в
режиме ночной съемки + медленного
затвора.
27
Recording a picture
Запись изображения
Superimposing the date and
time on pictures
You can record the date or time displayed in the
viewfinder or on the LCD screen superimposed
on the picture.
Carry out the following operations in the standby
or recording mode.
Press DATE to record the date.
Press TIME to record the time.
Press DATE (or TIME), then press TIME (or
DATE) to record the date and time.
Press DATE and/or TIME again. The date and/
or time indicator disappears.
Наложение даты и времени на
изображения
Вы можете записывать дату или время,
отображаемые в видоискателе или на экране
ЖКД, которые будут наложены на
изображение.
Выполните следующие операции в режиме
ожидания или записи.
Нажмите кнопку DATЕ для записи даты.
Нажмите кнопку TIME для записи даты.
Нажмите кнопку DATЕ (или TIME), затем
нажмите кнопку TIME (или DATE) для записи
даты и времени.
Нажмите кнопку DATЕ и/или TIME еще раз.
Индикатор даты и/или времени исчезнет.
DATE
The clock is set at the factory to Sydney time for
Australia and New Zealand models, to Tokyo
time for the models sold in Japan, and to Hong
Kong time for other models. You can reset the
clock in the MENU settings (p. 69).
Note
The date and time indicators recorded manually
cannot be deleted.
If you do not record the date and time in the
Record the date and time in the black screen as
the background for about 10 seconds, then erase
the date and time indicators before starting
actual recording.
28
TIME
Часы установлены на предприятииизготовителе на время Сиднея для моделей
Австралии и Новой Зеландии, на время Токио
для моделей, продаваемых в Японии, и на
время Гонконга для других моделей. Вы
можете переустановить часы в установках
MENU (стр. 69).
Примечание
Индикаторы даты и времени, записанные
вручную, не могут быть удалены.
Если Вы не записываете дату и время на
изображении
Запишите дату и время на фоне черного
экрана в течение 10 секунд, затем сотрите
индикаторы даты и времени перед тем, как
начать действительную запись.
Checking the recording Проверка записи
– END SEARCH / EDITSEARCH / Rec
Review
– END SEARCH / EDITSEARCH /
Просмотр записи
You can use these buttons to check the recorded
picture or shoot so that the transition between
the last recorded scene and the next scene you
record is smooth.
Вы можете использовать эти кнопки для
проверки записанного изображения или
съемки, так чтобы переход между последним
записанным эпизодом и следующим
записываемым эпизодом был плавным.
END
SEARCH
END SEARCH
END SEARCH
You can go to the end of the recorded section
after you record.
Вы можете дойти до конца записанной части
ленты после выполнения записи.
Press END SEARCH in the standby mode.
The last 5 seconds of the recorded section are
played back and playback stops. You can
monitor the sound from the speaker or
headphones.
Нажмите кнопку END SEARCH в режиме
ожидания. Будут воспроизведены последние
5 секунд записанной части, и
воспроизведение остановится. Вы можете
контролировать звук через акустическую
систему или головные телефоны.
Note
If you start recording after using the end search
function, occasionally, the transition between the
last scene you recorded and the next scene may
not be smooth.
Once you eject the cassette after you have
recorded on the tape
The end search function does not work.
Recording – Basics Запись – Основные положения
EDITSEARCH
Примечание
Если Вы случайно начнете запись после
использования функции поиска конца записи,
переход между последней записанной сценой
и следующей записываемой сценой может не
быть плавным.
Если Вы вынули кассету после записи на
ленту
Функция поиска конца записи работать не
будет.
29
Checking the recording
– END SEARCH / EDITSEARCH / Rec
Review
EDITSEARCH
You can search for the next recording start point.
Hold down the +/– (Œ) side of EDITSEARCH in
the standby mode. The recorded section is played
back.
+ : to go forward
– : to go back
Release EDITSEARCH to stop playback. If you
press START/STOP, re-recording begins from
the point you released EDITSEARCH. You
cannot monitor the sound.
Rec Review
Проверка записи
– END SEARCH / EDITSEARCH /
Просмотр записи
EDITSEARCH
Вы можете выполнять поиск места начала
следующей записи.
Держите нажатой сторону +/– (Œ) кнопки
EDITSEARCH в режиме ожидания. Будет
воспроизведена записанная часть.
+ : для продвижения вперед
– : для продвижения назад
Отпустите кнопку EDITSEARCH для
остановки воспроизведения. Если Вы
нажмете кнопку START/STOP, начнется
перезапись с того места, где Вы отпустили
кнопку EDITSEARCH. Вы не можете
контролировать звук.
You can check the last recorded section.
Press the – (Œ) side of EDITSEARCH
momentarily in the standby mode.
The last few seconds of the recorded section are
played back. You can monitor the sound from the
speaker or headphones.
30
Просмотр записи
Вы можете проверить последнюю
записанную часть.
Нажмите кратковременно сторону – ( Œ)
кнопки EDITSEARCH в режиме ожидания.
Будут воспроизведены последние несколько
секунд записанной части. Вы можете
контролировать звук через акустическую
систему или головные телефоны.
— Воспроизведение – Основные положения—
Playing back a tape
Воспроизведение ленты
You can monitor the playback picture on the
LCD screen or in the viewfinder. You can control
playback using the Remote Commander supplied
with your camcorder.
(1) Install the power source and insert the
recorded tape.
(2) Set the POWER switch to VTR while pressing
the small green button. The video control
buttons light up.
(3) Open the LCD panel while pressing OPEN.
(4) Press 0 to rewind the tape.
(5) Press ( to start playback.
(6) To adjust the volume, press either of the two
buttons on VOLUME. The speaker on your
camcorder is silent when the LCD panel is
closed.
Вы можете контролировать воспроизводимое
изображение на экране ЖКД или в
видоискателе. Вы можете контролировать
воспроизведение с помощью пульта
дистанционного управления, прилагаемого к
Вашей видеокамере.
(1) Установите источник питания и вставьте
записанную ленту.
(2) Нажав маленькую зеленую кнопку,
установите переключатель POWER в
положение VTR. Появится индикация
кнопок управления.
(3) Нажав кнопку OPEN, откройте панель
ЖКД.
(4) Нажмите кнопку 0 для ускоренной
перемотки ленты назад.
(5) Нажмите кнопку ( для включения
воспроизведения.
(6) Для регулировки громкости нажимайте
одну из двух кнопок VOLUME. Если панель
ЖКД на Вашей видеокамере закрыта,
динамик не будет работать.
2
POWER
CAMERA
OFF
VTR
4
REW
5
PLAY
Playback – Basics Воспроизведение – Основные положения
— Playback – Basics —
VOLUME
6
3
To stop playback
Для остановки воспроизведения
Press p.
Нажмите кнопку p.
31
Playing back a tape
Воспроизведение ленты
When monitoring on the LCD screen
You can turn the LCD panel over and move it
back to the camcorder body with the LCD screen
facing out [a]. You can adjust the angle of the
LCD panel by lifting the LCD panel up by 15
degrees [b].
Во время контроля на экране ЖКД
Вы можете повернуть панель управления и
придвинуть ее обратно на место к корпусу
видеокамеры, так что экран ЖКД будет
обращен наружу [a].Вы можете
отрегулировать угол панели ЖКД, подняв
панель ЖКД вверх на 15 градусов [b].
[a]
[b]
15°
To display the screen indicators
– Display function
Press DISPLAY on your camcorder or the
Remote Commander supplied with your
camcorder.
The indicators appear on the LCD screen.
To make the indicators disappear, press
DISPLAY again.
Для отображения экранных
индикаторов – Функция
индикации
Нажмите кнопку DISPLAY на Вашей
видеокамере или на пульте дистанционного
управления, который прилагается к Вашей
видеокамере.
На экране ЖКД появятся индикаторы.
Для того, чтобы индикаторы исчезли,
нажмите еще раз кнопку DISPLAY.
DISPLAY
32
Playing back a tape
Various playback modes
To operate control buttons, set the POWER
switch to VTR.
To view a still picture (playback
pause)
Press P during playback. To resume playback,
press P or (.
Press ) in the stop mode. To resume normal
playback, press (.
To rewind the tape
Press 0 in the stop mode. To resume normal
playback, press (.
To locate a scene monitoring the
picture (picture search)
Keep pressing 0 or ) during playback. To
resume normal playback, release the button.
To monitor the high-speed picture
while advancing or rewinding the
tape (skip scan)
Keep pressing 0 while rewinding or ) while
advancing the tape. To resume rewinding or
advancing, release the button.
To view the picture at 1/5 speed
(slow playback)
Press . on the Remote Commander during
playback. To resume normal playback, press (.
To search the last scene recorded
(END SEARCH)
Press END SEARCH in the stop mode. The last 5
seconds of the recorded section plays back and
stops.
In the various playback modes
Sound is muted.
When the playback pause mode lasts for 5
minutes
Your camcorder automatically enters the stop
mode. To resume playback, press (.
If slow playback lasts for about 1 minute
Your camcorder automatically returns to normal
speed.
When you play back a tape recorded in the LP
mode
Noise may appear during playback pause mode,
slow playback or picture search.
Переменные режимы воспроизведения
Для выполнения управления кнопками
установите переключатель POWER в положение
VTR.
Для просмотра неподвижного
изображения (пауза воспроизведения)
Нажмите во время воспроизведения кнопку P.
Для возобновления обычного воспроизведения
нажмите кнопку P или кнопку (.
Для ускоренной перемотки ленты вперед
Нажмите в режиме остановки кнопку ). Для
возобновления обычного воспроизведения
нажмите кнопку (.
Для ускоренной перемотки ленты назад
Нажмите в режиме остановки кнопку 0. Для
возобновления обычного воспроизведения
нажмите кнопку (.
Для отыскания эпизода во время контроля
изображения (поиск изображения)
Держите нажатой кнопку 0 или ) во время
воспроизведения. Для восстановления
обычного воспроизведения отпустите кнопку.
Для контроля изображения на
высокой скорости во время
ускоренной перемотки ленты вперед
или назад (поиск методом прогона)
Держите нажатой кнопку 0 во время ускоренной
перемотки ленты назад или кнопку ) во время
ускоренной перемотки ленты вперед. Для
возобновления обычной перемотки ленты вперед
или назад отпустите кнопку.
Для просмотра изображения на1/5
скорости (замедленное воспроизведение)
Playback – Basics Воспроизведение – Основные положения
To advance the tape
Воспроизведение ленты
Нажмите во время воспроизведения кнопку .
на пульте дистанционного управления. Для
возобновления обычного воспроизведения
нажмите кнопку (.
Для поиска последнего записанного
эпизода (END SEARCH)
Нажмите в режиме остановки кнопку END
SEARCH. Будут воспроизведены последние 5
секунд записанной части, и воспроизведение
остановится.
В переменных режимах воспроизведения
Звук будет приглушен.
Если режим паузы воспроизведения
продлится 5 минут
Ваша видеокамера автоматически войдет в режим
остановки. Для возобновления воспроизведения
воспроизведения нажмите кнопку (.
Если замедленное воспроизведение
продлится около 1 минуты
Ваша видеокамера автоматически
переключится на нормальную скорость.
При воспроизведении ленты, записанной в
режиме LP
В режиме паузы воспроизведения,
замедленного воспроизведения или поиска
изображения могут появиться помехи.
33
Viewing the recording
on TV
Просмотр записи на
экране телевизора
Connect your camcorder to your TV or VCR with
the A/V connecting cable supplied with your
camcorder to watch the playback picture on the
TV screen. You can operate the playback control
buttons in the same way as when you monitor
playback pictures on the LCD screen. When
monitoring the playback picture on the TV
screen, we recommend that you power your
camcorder from the mains using the AC power
adaptor (p. 17). Refer to the operating
instructions of your TV or VCR.
Подсоедините Вашу видеокамеру к Вашему
телевизору или КВМ с помощью
соединительного кабеля аудио/видео,
который прилагается к Вашей видеокамере
для просмотра воспроизводимого
изображения на экране телевизора. Вы
можете оперировать кнопками управления
воспроизведением таким же способом, как
при управлении воспроизводимым
изображением на экране ЖКД. При
управлении воспроизводимым изображением
на экране телевизора рекомендуется
подключить питание к Вашей видеокамере от
сетевой розетки с помощью сетевого
адаптера переменного тока (стр. 17). См.
инструкцию по эксплуатации Вашего
телевизора или КВМ.
Open the jack cover. Connect your camcorder to
the TV using the A/V connecting cable. Then, set
the TV/VCR selector on the TV to VCR.
Откройте крышку гнезд. Подсоедините Вашу
видеокамеру к телевизору с помощью
соединительного кабеля аудио/видео. Затем,
установите переключатель TV/VCR на
Вашем телевизоре в положение VCR.
S VIDEO
IN
S VIDEO
VIDEO
VIDEO
AUDIO
AUDIO
: Signal flow / Передача сигнала
34
Viewing the recording on TV
If your TV is already connected
to a VCR
Connect your camcorder to the LINE IN input on
the VCR by using the A/V connecting cable
supplied with your camcorder. Set the input
selector on the VCR to LINE.
Connect the yellow plug for video and the white
plug for audio on both your camcorder and the
TV or the VCR (you do not need to connect the
red plug).
With this connection, the sound is monaural even
on stereo models.
To connect to a TV or VCR
without Video/Audio input
jacks
Use a PAL system RFU adaptor (not supplied).
Refer to the operating instructions of your TV or
VCR and the RFU adaptor. With an RFU adaptor,
the sound is monaural.
If your TV or VCR has an S video jack
Connect using an S video cable (not supplied) to
obtain high-quality pictures. With this
connection, you do not need to connect the
yellow (video) plug of the A/V connecting cable.
Connect the S video cable (not supplied) to the S
video jacks on both your camcorder and the TV
or the VCR.
Ecли Baш телевизор уже
подсоединен к КВМ
Подсоедините Вашу видеокамеру к входному
гнезду LINE IN на КВМ с помощью
соединительного кабеля аудио/видео,
который прилагается к Вашей видеокамере.
Установите селектор входного сигнала на
КВМ в положение LINE.
Если Ваш телевизор или КВМ
монофонического типа
Подсоедините желтый штекер для
видеосигнала и белый штекер для
аудиосигнала к Вашей видеокамере и
телевизору или КВМ (Вам не нужно
подсоединять красный штекер).
При данном соединении звук будет
монофоническим даже на стереофонических
моделях.
Для подсоединения к Вашему
телевизору или КВМ без
входных гнезд аудио/видео
Используйте ВЧ-адаптер системы PAL (не
прилагается).
Обратитесь к инструкции по эксплуатации
Вашего телевизора или КВМ и ВЧ-адаптера.
При использовании ВЧ-адаптера звук будет
монофоническим.
Playback – Basics Воспроизведение – Основные положения
If your TV or VCR is a monaural
type
Просмотр записи на экране телевизора
Если в Вашем телевизоре или КВМ
имеется гнездо S видео.
Выполните соединение с помощью кабеля S
видео (не прилагается) для получения
высококачественного изображения. При
данном соединении Вам не нужно
подсоединять желтый штекер (видео)
соединительного кабеля аудио/видео.
Подсоедините кабель S видео (не
прилагается) к гнездам S видео на Вашей
видеокамере и Вашем телевизоре или КВМ.
35
Viewing the recording on TV
Using the AV cordless IR
receiver
Once you connect the AV cordless IR receiver
(not supplied) to your TV or VCR, you can easily
view the picture on your TV. For details, refer to
the operating instructions of the AV cordless IR
receiver.
Просмотр записи на экране телевизора
Использование беспроводного
ИК аудиовидеоприемника
После подсоединения беспроводного ИК
аудиовидеоприемника к Вашему телевизору
(не прилагается) Вы можете легко наблюдать
изображение на экране Вашего телевизора.
Подробные сведения содержатся в
инструкции по эксплуатации беспроводного
ИК аудиовидеоприемника.
LASER LINK
LASER LINK emitter/
Излучатель LASER LINK
36
(1) After connecting your TV and AV cordless IR
receiver, set the POWER switch on the AV
cordless IR receiver to ON.
(2) Turn the TV on and set the TV/VCR selector
on the TV to VCR.
(3) Press LASER LINK. The lamp of LASER LINK
lights up.
(4) Press ( on your camcorder to start playback.
(5) Point the LASER LINK emitter at the AV
cordless IR receiver. Adjust the position of
your camcorder and the AV cordless IR
receiver to obtain clear playback pictures.
(1) После подсоединения к Вашему
телевизору беспроводного ИК
аудиовидеоприемника установите
переключатель POWER на беспроводном
ИК аудиовидеоприемнике в положение
ON.
(2) Включите телевизор и установите
селектор TV/VCR на телевизоре в
положение VCR.
(3) Нажмите кнопку LASER LINK. Высветится
лампочка LASER LINK.
(4) Нажмите кнопку ( на Вашей
видеокамере для начала включения
воспроизведения.
(5) Направьте излучатель LASER LINK на
беспроводный ИК аудиовидеоприемник.
Отрегулируйте положение Вашей
видеокамеры и беспроводного ИК
аудиовидеоприемника для получения
четкого воспроизводимого изображения.
To cancel the laser link function
Для отмены функции лазерного
канала передачи сигналов
Press LASER LINK. The lamp on the LASER
LINK button goes out.
Нажмите кнопку LASER LINK. Лампочка на
кнопке LASER LINK погаснет.
Viewing the recording on TV
Просмотр записи на экране телевизора
If you turn the power off
Laser link turns off automatically.
Если Вы выключите питание
Лазерный канал передачи сигналов
выключится автоматически.
Note
When laser link is activated (the LASER LINK
button is lit), your camcorder consumes power.
Press LASER LINK to turn off the laser link
function when it is not needed.
Если Вы используете телевизор Sony
•Вы можете включать телевизор
автоматически при нажатии кнопки LASER
LINK или (. Для этого нужно установить
команду AUTO TV ON в положение ON в
установках MENU и установить
выключатель питания телевизора во
включенное положение, а затем выполнить
одно из следующих действий:
– Направьте излучатель LASER LINK на
дистанционный датчик телевизора и
нажмите кнопку LASER LINK.
– Включите лазерный канал передачи
сигналов и нажмите кнопку (.
•Вы можете автоматически переключать
входной сигнал телевизора на тот, к
которому подсоединен беспроводный ИК
аудиовидеоприемник. Для этого нужно
установить команду AUTO TV ON в
положение ON, а команду TV INPUT в
положение того же входного видеосигнала
(1, 2, 3) в установках MENU. Однако, на
некоторых моделях изображение и звук
могут на мгновение отключаться при
подключении входного видеосигнала.
•Приведенная выше функция может не
работать на некоторых моделях
телевизоров.
Playback – Basics Воспроизведение – Основные положения
If you use a Sony TV
•You can turn on the TV automatically when
you press LASER LINK or (. To do so, set
AUTO TV ON to ON in the MENU settings and
turn the TV’s main switch on, then do either of
the following:
– Point the LASER LINK emitter at the TV’s
remote sensor and press LASER LINK.
– Turn on laser link and press (.
•You can switch the video input of the TV
automatically to the one which the AV cordless
IR receiver is connected. To do so, set AUTO
TV ON to ON and TV INPUT to the same video
input (1, 2, 3) in the MENU settings. With some
models, however, the picture and sound may
be disconnected momentarily when the video
input is switched.
•The above feature may not work on some TV
models.
Примечание
При включенном лазерном канале передачи
сигналов (при этом высвечивается кнопка
LASER LINK) Ваша видеокамера потребляет
питание. Нажмите кнопку LASER LINK для
выключения функции лазерного канала
передачи сигналов, если она не требуется.
37
— Advanced Recording Operations —
— Усовершенствованные операции съемки —
Photo recording
Фотосъемка
You can record a still picture like a photograph.
This mode is useful when you want to record a
picture such as a photograph or when you print a
picture using a video printer (not supplied).
Вы можете записывать неподвижное
изображение подобно фотографии.
Данный режим полезен, если Вы хотите
записывать изображение в виде фотоснимка
или же при выполнении отпечатков с
помощью видеопринтера (не прилагается).
NORMAL
ОБЫЧНОЕ
ФОТО
This mode records a still picture for about seven seconds.
В этом режиме неподвижное изображение записывается около семи
секунд.
FADE
ФОТО С
ВВЕДЕНИЕМ/
ВЫВЕДЕНИЕМ
SHUTTER
ФОТО С
ЗАТВОРОМ
(1) While your camcorder is in the standby mode,
select the photo mode in the MENU settings
(p. 69).
(2) Keep pressing PHOTO lightly until a still
picture appears. CAPTURE appears.
Recording does not start yet.
To change the still picture, release PHOTO,
select a still picture again, and then press and
hold PHOTO lightly.
(3) Press PHOTO deeper.
The still picture in the viewfinder or on the LCD
screen is recorded for about seven seconds. The
sound during those seven seconds is also
recorded.
During recording, the image you are shooting
appears in the viewfinder or on the LCD screen.
(1) В то время, когда Ваша видеокамера
находится в режиме ожидания, выберите
фоторежим в установках MENU (стр. 69).
(2) Держите слегка нажатой кнопку PHOTO до
тех пор, пока не появится неподвижное
изображение. Появится индикация CAPTURE.
Запись пока еще не началась.
Для изменения неподвижного
изображения отпустите кнопку PHOTO,
выберите неподвижное изображение
снова, а затем нажмите и держите слегка
нажатой кнопку PHOTO.
(3) Нажмите кнопку PHOTO сильнее.
Неподвижное изображение в видоискателе
или на экране ЖКД будет записываться
около семи секунд. В течение этих семи
секунд будет записываться и звук.
Во время записи, изображение, которое Вы
снимаете, появится в видоискателе или на
экране ЖКД.
2
CAPTURE
38
MENU
Фотосъемка
Notes
•During photo recording, you cannot change the
mode or setting of the following functions:
– Digital effect
– Fader
– PROGRAM AE
– Picture effect
– Exposure
– Wide mode
– Backlight
– NightShot +Slow shutter
•The PHOTO button does not work:
– while the digital effect function is set or in
use.
– while the fader function is in use.
•When recording a still picture, do not shake
your camcorder. The picture may fluctuate.
Примечания
•Во время фотосъемки Вы не можете
изменять режим или установку следующих
функций:
– Цифровой эффект
– Фейдер
– PROGRAM AE
– Эффект изображения
– Экспозиция
– Широкоэкранный режим
– Задняя подсветка
– Ночная съемка + Медленный затвор
•Кнопка PHOTO не работает:
– если установлена или используется
функция цифрового эффекта.
– если используется функция фейдера.
•При записи неподвижного изображения не
трясите Вашу видеокамеру. Изображение
может быть неустойчивым.
Для записи неподвижного изображения во
время обычной съемки
Нажмите кнопку PHOTO сильнее.
Неподвижное изображение будет
записываться около семи секунд, а затем
видеокамера вернется в режим ожидания.
Вы не сможете при этом выбрать другое
неподвижное изображение.
Усовершенствованные операции съемки
To record a still picture during normal
recording
Press PHOTO deeper. The still picture is then
recorded for about seven seconds and your
camcorder returns to the standby mode. You
cannot select another still picture.
Advanced Recording Operations
Photo recording
39
Using the wide mode
You can record a cinema-like picture (CINEMA)
or a 16:9 wide picture to watch on the 16:9 widescreen TV (16:9 FULL). Refer to the operating
instructions of your TV.
CINEMA
Black bands appear on the screen during
recording in the CINEMA mode [a], playing
back on a normal TV [b] or a wide-screen TV [c].
If you set the screen mode of the wide-screen TV
to the zoom mode, a picture without black bands
appears [d].
16:9 FULL
The picture during recording in the 16:9 FULL
mode [e], or playing back on a normal TV [f] or a
wide-screen TV [g] is horizontally compressed.
If you set the screen mode of the wide-screen TV
to the full mode, you can watch pictures of
normal images [h].
Использование широкоэкранного режима
Вы можете записывать изображение
наподобие кино (CINEMA) или
широкоэкранное изображение 16:9 для
просмотра на широкоэкранном телевизоре
16:9 (16:9 FULL). Обратитесь к инструкции по
эксплуатации Вашего телевизора.
CINEMA
Черные полосы появятся на экране во время
записи в режиме CINEMA [a],
воспроизведения на обычном телевизоре [b]
или на широкоэкранном телевизоре [c]. Если
Вы установите экранный режим на
широкоэкранном телевизоре в режим
масштабирования, то изображение появится
без черных полос [d].
16:9 FULL
Изображение во время записи в режиме 16:9
FULL [e], либо во время воспроизведения на
обычном телевизоре [f] или широкоэкранном
телевизоре [g] будет сжато по горизонтали.
Если Вы установите экранный режим
широкоэкранного телевизора в
полноэкранный режим, Вы можете
просматривать изображения обычных съемок
[h].
[b]
CINEMA
[a]
CINEMA
[c]
[d]
[f]
16:9 FULL
[e]
40
16:9 FULL
[g]
[h]
Использование широкоэкранного
режима
Using the wide mode
In the standby mode, set 16:9WIDE to CINEMA
or 16:9FULL in the MENU settings (p. 69).
В режиме ожидания чстановите для режима
CINEMA 16:9WIDE или 16:9FULL) в
установках MENU (стр. 69)
To cancel the wide mode
Для отмены широкоэкранного
режима
If the wide mode is set to 16:9FULL
The SteadyShot function does not work. If you
select 16:9FULL in the MENU settings when the
SteadyShot function is working,
flashes and
the SteadyShot function does not function.
Установите команду 16:9WIDE в положение
OFF в установках MENU.
In the wide mode
You cannot select the old movie function with
DIGITAL EFFECT and the bounce function with
FADER.
Date or time indicator
When you record in the 16:9FULL mode, the date
or time indicator will be widened on wide-screen
TVs.
During recording
You cannot change or cancel the wide mode.
Если широкоэкранный режим установлен
в положение 16:9FULL
Функция устойчивой съемки не работает.
Если Вы выберите команду 16:9FULL в
установках MENU в то время, когда работает
функция устойчивой съемки, начнет мигать
индикация “ ”, и функция устойчивой
съемки работать не будет.
В широкоэкранном режиме
Вы не можете выбрать функцию старинного
кино с помощью команды DIGITAL EFFECT и
функцию перескакивания с помощью
команды FADER.
Усовершенствованные операции съемки
Set 16:9WIDE to OFF in the MENU settings.
Advanced Recording Operations
MENU
Индикатор даты или времени
Если Вы выполняете запись в режиме
16:9FULL, индикатор даты или времени
расширится на широкоэкранном телевизоре.
Во время записи
Вы не можете изменить или отменить
широкоэкранный режим.
41
Using the fader
function
Использование
функции фейдера
You can fade in or out to give your recording a
professional appearance.
Вы можете выполнять плавное введение и
выведение изображения, чтобы придать
Вашей съемке профессиональный вид.
[a]
STBY
REC
FADER
M.FADER (mosaic) /
(мозаика)
STRIPE
BOUNCE *1)
(Fade in only) /
(Только введение
изображения)
OVERLAP
(Fade in only) /
(Только введение
изображения)
WIPE *2)
(Fade in only) /
(Только введение
изображения)
[b]
STBY
MONOTONE
When fading in, the picture gradually changes
from black-and-white to colour.
When fading out the picture gradually changes
from colour to black-and-white.
REC
MONOTONE
При введении изображение будет постепенно
изменяться от черно-белого до цветного.
При выведении изображение будет
постепенно изменяться от цветного до чернобелого .
*1)
You cannot use this function when D ZOOM is
set to ON in the MENU settings.
*2)
The sound does not wipe away.
42
*1)
Вы не можете использовать эту функцию,
если команда D ZOOM установлена в
положение ON в установках MENU.
*2)
Звук при этом не убирается.
Использование функции фейдера
(1) When fading in [a]
In the standby mode, press FADER until the
desired fader indicator flashes.
When fading out [b]
In the recording mode, press FADER until the
desired fader indicator flashes.
The indicator changes as follows:
FADER n M.FADER n STRIPE n
BOUNCE n MONOTONE n OVERLAP n
WIPE n no indicator
The last selected fader mode is indicated first
of all.
(2) Press START/STOP. The fader indicator stops
flashing.
(1) При введении изображения [a]
В режиме ожидания, нажимайте кнопку
FADER до тех пор, пока не начнет мигать
нужный индикатор фейдера.
При выведении изображения [b]
В режиме записи, нажимайте кнопку
FADER до тех пор, пока не начнет мигать
нужный индикатор фейдера.
Индикатор будет изменяться следующим
образом:
FADER n M.FADER n STRIPE n
BOUNCE n MONOTONE n OVERLAP n
WIPE n без индикатора
Последний из выбранных режимов
фейдера отображается первым.
(2) Нажмите кнопку START/STOP. Индикатор
фейдера перестанет мигать.
FADER
FADER
To cancel the fader function
Для отмены функции фейдера
After the fade in/out is carried out : Your
camcorder automatically returns to the normal
mode.
Before the fade in/out is carried out : Before
pressing START/STOP, press FADER until the
indicator disappears.
После того, как выполнено введение/
выведение изображения: Ваша видеокамера
автоматически вернется в обычный режим.
Перед тем, как выполнить введение/
выведение изображения: Перед тем, как
нажать кнопку START/STOP, нажимайте
кнопку FADER до тех пор, пока не исчезнет
индикатор.
Усовершенствованные операции съемки
1
Advanced Recording Operations
Using the fader function
43
Using the Fader function
Использование функции фейдера
Note
You cannot use the following functions while
using the fader function. Also, you cannot use
the fader function while using the following
functions.
– Digital effect
– Low lux mode of PROGRAM AE (Overlap/
Wipe function only)
– NightShot +Slow shutter
Примечание
Вы не можете использовать следующие
функции во время использования функции
фейдера. Также, Вы не можете использовать
функцию фейдера во время использования
следующих функций.
– Цифровой эффект
– Режим низкой освещенности PROGRAM AE
(только функция наложения/вытеснения
изображения шторкой)
– Ночная съемка + Медленный затвор
The date, time indicator and title do not fade
in or fade out
Erase them before operating the fader function if
they are not needed.
If you do not record anything before
operating the wipe or overlap function
Your camcorder stores the image on the tape. As
the image is being stored, the WIPE or OVERLAP
indicator flashes quickly, and the picture you are
shooting disappears from the viewfinder.
Depending on the tape condition, the picture
may not be recorded clearly.
When START/STOP MODE is set to
You cannot use the fader function.
or 5SEC
While using the bounce function, you cannot
use the following functions:
– Exposure
– Focus
– Zoom
Note on the bounce function
The BOUNCE indicator does not appear in the
following mode or functions:
– D ZOOM is set to ON in the MENU settings
– Wide mode
– Picture effect
– PROGRAM AE
Индикатор даты, времени и титр не
вводятся и не выводятся вместе с
изображением
Удалите их перед тем, как включить
функцию фейдера, если они не нужны.
Если Вы не записывали ничего перед
включением функции вытеснения
шторкой или наложения изображения
Ваша видеокамера хранит изображение на
ленте. Во время сохранения изображения
индикатор WIPE или OVERLAP будет быстро
мигать, а изображение, которое Вы снимаете,
исчезнет в видоискателе. В зависимости от
состояния ленты, изображение может быть
записано нечетко.
Если команда START/STOP MODE
установлена в положение
или 5SEC
Вы не можете использовать функцию
фейдера.
Во время использования функции
перескакивания Вы не можете
использовать следующие функции:
– Экспозиция
– Фокусировка
– Трансфокация
Примечание по функции перескакивания
Индикатор BOUNCE не появляется в
следующих режимах или при использовании
следующих функций:
– Команда D ZOOM установлена в положение
ON в установках MENU
– Широкоэкранный режим
– Эффект изображения
– PROGRAM AE
44
Using special effects
– Picture effect
Использование специальных
эффектов – Эффект изображения
You can digitally process images to obtain special
effects like those in films or on the TV.
Вы можете выполнять обработку
изображения цифровым методом для
получения специальных эффектов, как в
кинофильмах или на экранах телевизоров.
PASTEL [a] :
[b]
[c]
Подчеркивается
контрастность изображения,
которому придается
мультипликационный вид.
NEG. ART [b] : Цвет и яркость изображения
будут негативными.
SEPIA :
Изображение будет в цвете
сепии.
B&W :
Изображение будет
монохроматическим (чернобелым).
SOLARIZE [c] : Яркость света будет
усиленной, а изображение
будет выглядеть как
иллюстрация.
MOSAIC [d] : Изображение будет
мозаическим.
SLIM [e] :
Изображение растянется по
вертикали.
STRETCH [f] : Изображение растянется по
горизонтали.
[d]
[e]
[f]
Усовершенствованные операции съемки
[a]
PASTEL [a] :
Advanced Recording Operations
The contrast of the picture is
emphasized, and the picture
looks like an animated cartoon.
NEG. ART [b] : The colour and brightness of the
picture is reversed.
SEPIA :
The picture is sepia.
B&W :
The picture is monochrome
(black-and-white).
SOLARIZE [c] : The light intensity is clearer, and
the picture looks like an
illustration.
MOSAIC [d] : The picture is mosaic.
SLIM [e] :
The picture expands vertically.
STRETCH [f] : The picture expands
horizontally.
45
Using special effects – Picture
effect
Использование специальных
эффектов – Эффект изображения
(1) Press PICTURE EFFECT in the standby or
recording mode.
The picture effect indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the
desired picture effect mode.
The indicator changes as follows:
PASTEL ˜ NEG.ART ˜ SEPIA ˜
B&W ˜ SOLARIZE ˜ MOSAIC ˜
SLIM ˜ STRETCH
(1) Нажмите кнопку PICTURE EFFECT в
режиме ожидания или режиме записи.
Появится индикатор эффекта
изображения.
(2) Поверните диск SEL/PUSH EXEC для
выбора режима нужного эффекта
изображения.
Индикатор будет изменяться следующим
образом:
PASTEL ˜ NEG.ART ˜ SEPIA ˜
B&W ˜ SOLARIZE ˜ MOSAIC ˜
SLIM ˜ STRETCH
PICTURE EFFECT
2
MOSAIC
To turn the picture effect function
off
Для выключения функции эффекта
изображения
Press PICTURE EFFECT.
Нажмите кнопку PICTURE EFFECT.
While using the picture effect function
You cannot select the old movie mode with
DIGITAL EFFECT.
При использовании функции эффекта
изображения
Вы не можете выбрать режим старинного
кино с помощью команды DIGITAL EFFECT.
When you turn the power off
Your camcorder automatically returns to the
normal mode.
46
Если Вы выключите питание
Ваша видеокамера автоматически вернется
в обычный режим.
Using special effects
– Digital effect
Использование специальных
эффектов – Цифровой эффект
You can add special effects to recorded pictures
using the various digital functions. The sound is
recorded normally.
Вы можете добавлять специальные эффекты
к записываемому изображению с помощью
разных цифровых функций. Записываемый
звук будет обычным.
STILL
You can record a still picture so that it is
superimposed on a moving picture.
LUMI. (LUMINANCEKEY)
You can swap a brighter area in a still picture
with a moving picture.
TRAIL
You can record the picture so that an incidental
image like a trail is left.
OLD MOVIE
You can add an old movie type atmosphere to
pictures. Your camcorder automatically sets the
wide mode to CINEMA, picture effect to SEPIA,
and the appropriate shutter speed.
LUMI. (LUMINANCEKEY)
Вы можете изменять яркие места на
неподвижном изображении на подвижные
изображения.
TRAIL
Вы можете записывать изображение с
эффектом запаздывания.
SLOW SHTR (SLOW SHUTTER)
Вы можете замедлить скорость затвора.
Режим медленного затвора является
подходящим для записи темных изображений
в более ярком свете. Однако, изображение
может получиться менее четким.
OLD MOVIE
Вы можете привносить атмосферу
старинного кино в изображения. Ваша
видеокамера будет автоматически
устанавливать широкоэкранный режим в
положение CINEMA, эффект изображения в
положение SEPIA, и выставлять
соответствующую скорость затвора.
Still picture /
Неподвижное изображение
Moving picture /
Подвижное изображение
Still picture /
Неподвижное изображение
Moving picture /
Подвижное изображение
Усовершенствованные операции съемки
SLOW SHTR (SLOW SHUTTER)
You can slow down the shutter speed. The slow
shutter mode is good for recording dark pictures
more brightly. However, the picture may be less
clear.
FLASH (FLASH MOTION)
Вы можете записывать неподвижные
изображения в последовательности через
определенные интервалы.
Advanced Recording Operations
FLASH (FLASH MOTION)
You can record still pictures successively at
constant intervals.
STILL
Вы можете записывать неподвижное
изображение, которое можно налагать на
подвижное изображение.
STILL
LUMI.
47
Using special effects
– Digital effect
Использование специальных
эффектов – Цифровой эффект
(1) While your camcorder is in the standby or
recording mode, press DIGITAL EFFECT. The
digital effect indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the
desired digital effect mode.
The indicator changes as follows:
STILL ˜ FLASH ˜ LUMI. ˜ TRAIL ˜
SLOW SHTR ˜ OLD MOVIE
(3) Press the SEL/PUSH EXEC dial. The indicator
lights up and the bars appear. In the STILL
and LUMI. modes, the still picture is stored in
memory.
(4) Turn the SEL/PUSH EXEC dial to adjust the
effect.
(1) В то время, когда Ваша видеокамера
находится в режиме ожидания или режиме
записи, нажмите кнопку DIGITAL EFFECT.
Появится индикатор цифрового эффекта.
(2) Поверните диск SEL/PUSH EXEC для
выбора режима нужного цифрового
эффекта.
Индикатор будет изменяться следующим
образом:
STILL ˜ FLASH ˜ LUMI. ˜ TRAIL ˜
SLOW SHTR ˜ OLD MOVIE
(3) Нажмите диск SEL/PUSH EXEC.
Высветится индикатор и появятся полосы.
В режимах STILL и LUMI. неподвижное
изображение будет сохранено в памяти.
(4) Поверните диск SEL/PUSH EXEC для
регулировки эффекта.
Items to adjust
STILL
The rate of the still picture you
want to superimpose on the
moving picture
Пункты для регулировки
STILL
Интенсивность неподвижного
изображения, которое Вы
хотите наложить на подвижное
FLASH
Интервал прерывистого движения
LUMI.
Цветовая гамма участка на
неподвижном изображении,
который будет заменен на
подвижное изображение
TRAIL
Время исчезания побочного
изображения
SLOW SHTR Скорость затвора. Чем больше
величина скорости затвора, тем
медленнее скорость затвора
OLD MOVIE Не требуется никаких регулировок
FLASH
LUMI.
The interval of flash motion
The colour scheme of the area in
the still picture which is to be
swapped with a moving picture
TRAIL
SLOW SHTR
The vanishing time of the
incidental image
Shutter speed. The larger the
shutter speed number, the slower
the shutter speed.
OLD MOVIE
No adjustment necessary
The more bars there are on screen, the stronger
the digital effect. The bars appear in the
following modes: STILL, FLASH, LUMI. and
TRAIL.
Чем больше прямоугольников на экране, тем
сильнее цифровой эффект. Прямоугольники
появляются в следующих режимах: STILL,
FLASH, LUMI. и TRAIL.
3
1
DIGITAL EFFECT
2
LUMI.
48
LUMI.
4
Использование специальных
эффектов – Цифровой эффект
To cancel the digital effect
Для отмены цифрового эффекта
Press DIGITAL EFFECT. The digital effect
indicator disappears.
Нажмите кнопку DIGITAL EFFECT. Индикатор
цифрового эффекта исчезнет.
Notes
•The following functions do not work during
digital effect:
– Fader
– Low lux mode of PROGRAM AE
– Photo recording
– NightShot +Slow shutter
•The following function does not work in the
slow shutter mode:
– Exposure
•The following functions do not work in the old
movie mode.
– Exposure
– Wide mode
– Picture effect
Примечания
• Следующие функции не работают при
использовании цифрового эффекта:
– Фейдер
– Режим низкой освещенности PROGRAM
AE
– Фотосъемка
– Ночная съемка + Медленный затвор
• Следующая функция не работает в режиме
медленного затвора:
– Экспозиция
• Следующая функция не работает в режиме
старинного кино.
– Экспозиция
– Широкоэкранный режим
– Эффект изображения
When you turn the power off
The digital effect will be automatically canceled.
Shutter speed
Shutter speed number
SLOW SHTR 1
SLOW SHTR 2
SLOW SHTR 3
SLOW SHTR 4
Shutter speed
1/25
1/12
1/6
1/3
При записи в режиме медленного затвора
Автоматическая фокусировка может быть не
эффективной. Выполните фокусировку
вручную, используя треногу.
Скорость затвора
Величина скорости
затвора
SLOW SHTR 1
SLOW SHTR 2
SLOW SHTR 3
SLOW SHTR 4
Скорость затвора
1/25
1/12
1/6
1/3
Усовершенствованные операции съемки
When recording in the slow shutter mode
Auto focus may not be effective. Focus manually
using a tripod.
При выключении питания
Цифровой эффект будет автоматически
отменен.
Advanced Recording Operations
Using special effects
– Digital Effect
49
Using the PROGRAM
AE function
Использование
функции PROGRAM AE
You can select PROGRAM AE (Auto Exposure)
mode to suit your specific shooting requirements.
Вы можете выбрать режим PROGRAM AE
(автоматическая съемка) в соответствии со
специфическими требованиями к съемке.
Spotlight mode
This mode prevents people’s faces, for example,
from appearing excessively white when shooting
subjects lit by strong light at weddings or in the
theatre.
a
Soft portrait mode
This mode brings out the subject while creating a
soft background for subjects such as people or
flowers, and faithfully reproduces skin colour.
A
Sports lesson mode
This mode minimizes shake on fast-moving
subjects such as in tennis or golf.
Режим прожекторного освещения
Данный режим предотвращает, к примеру,
лица людей от появления в чрезмерно белом
свете при выполнении съемки людей,
освещенных сильным светом на свадебных
церемониях или в театре.
a
Мягкий портретный режим
Этот режим позволяет выделить объект на
фоне мягкого фона, и подходит для съемки,
например, людей или цветов, обеспечивая
точное воспроизведением телесного цвета.
A
Beach & ski mode
This mode prevents peoples’ faces from
appearing dark in strong light or reflected light,
such as at a beach in midsummer or on a ski
slope.
Sunset & moon mode
This mode allows you to maintain atmosphere
when you are recording sunsets, general night
views, fireworks displays and neon signs.
Landscape mode
This mode is for when you are recording distant
subjects such as mountains and prevents your
camcorder from focusing on glass or metal mesh
in windows when you are recording a subject
behind glass or a screen.
Low lux mode
This mode makes subjects brighter in insufficient
light.
Режим спортивных состязаний
Этот режим позволяет минимизировать
дрожание при съемке быстро движущихся
предметов, например, при игре в теннис или
гольф.
Пляжный и лыжный режим
Этот режим предотвращает появление
темных лиц людей в зоне сильного света или
отраженного света, например, на пляже в
разгар лета или на снежном склоне.
Режим захода солнца и луны
Этот режим позволяет в точности отражать
обстановку при съемке заходов солнца,
общих ночных видов, фейерверков и
неоновых реклам.
Ландшафтный режим
Этот режим позволяет выполнять съемку
отдаленных объектов, таких как горы,
например, и предотвращает фокусировку
видеокамеры на стекло или металлическую
решетку на окнах, когда Вы выполняете
запись объектов позади стекла или решетки.
Режим низкой освещенности
Этот режим делает объекты ярче при
недостаточном освещении.
a
50
A
Using the PROGRAM AE function
(1) Press PROGRAM AE in the standby mode.
The PROGRAM AE indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the
desired PROGRAM AE mode.
The indicator changes as follows:
˜ a˜A˜
˜
˜
˜
Использование функции
PROGRAM AE
(1) Нажмите кнопку PROGRAM AE в режиме
ожидания.
Появится индикатор PROGRAM AE.
(2) Поверните диск SEL/PUSH EXEC для
выбора нужного режима PROGRAM AE.
Индикатор будет изменяться следующим
образом:
˜a˜A˜
˜
˜
˜
PROGRAM
2
A
Для выключения функции PROGRAM
AE
Press PROGRAM AE.
Нажмите кнопку PROGRAM AE.
Усовершенствованные операции съемки
To turn the PROGRAM AE function
off
Advanced Recording Operations
1
51
Using the PROGRAM AE function
Notes
•In the spotlight, sports lesson and beach & ski
modes, you cannot take close-ups. This is
because your camcorder is set to focus only on
subjects in the middle to far distance.
•In the sunset & moon and landscape modes,
your camcorder is set to focus only on distant
subjects.
•The following functions do not work in the
PROGRAM AE mode:
– Slow shutter
– Old movie
– NightShot
– Bounce
•The following functions do not work in the low
lux mode:
– Digital effect
– Overlap
– Wipe
– Exposure
•If you press PROGRAM AE when using the
NightShot function, the PROGRAM AE
indicator flashes and the PROGRAM AE
function does not work.
If you are recording under a discharge tube
such as a fluorescent lamp, sodium lamp or
mercury lamp
Flickering or changes in colour may occur in the
following modes. If this happens, turn the
PROGRAM AE function off.
– Soft portrait mode
– Sports lesson mode
52
Использование функции
PROGRAM AE
Примечания
•В режимах прожекторного освещения,
спортивных состязаний, а также в пляжном
и лыжном режиме Вы можете выполнять
съемку крупным планом. Это объясняется
тем, что Ваша видеокамера настроена для
фокусировки только на объекты,
находящиеся на среднем и дальнем
расстояниях.
•В режиме захода солнца и луны, а также в
ландшафтном режиме Ваша видеокамера
настроена на фокусировку только на
дальние объекты.
•Следующие функции не работают в режиме
PROGRAM AE:
– Медленный затвор
– Старинное кино
– Ночная съемка
– Перескакивание
•Следующие функции не работают в режиме
низкой освещенности:
– Цифровой эффект
– Наложение изображения
– Вытеснение изображения шторкой
– Экспозиция
•Если Вы нажмете кнопку PROGRAM AE во
время использования функции ночной
съемки, начнет мигать индикатор
PROGRAM AE, и функция PROGRAM AE не
будет работать.
Если Вы выполняете запись при
использовании газоразрядной лампы,
натриевой лампы или ртутной лампы
В следующих режимах может возникнуть
мерцание или неустойчивые процессы. Если
это произойдет, выключите функцию
PROGRAM AE.
– Мягкий портретный режим
– Режим спортивных состязаний
Регулировка
экспозиции вручную
You can manually adjust and set the exposure.
When you turn your camcorder on, it will
automatically be in the automatic exposure
mode. This mode works to record subjects so that
they are recorded slightly brighter than they
actually are.
Adjust the exposure manually in the following
cases:
•The subject is backlit
•Bright subject and dark background
•To record dark pictures (e.g. night scenes)
faithfully
Вы можете отрегулировать и установить
экспозицию вручную. Если включите свою
видеокамеру, она будет устанавливаться
автоматически в режиме автоматической
экспозиции. Этот режим функционирует для
съемки объектов таким образом, что они
записываются слегка ярче, чем они есть на
самом деле.
Отрегулируйте экспозицию вручную в
следующих случаях:
•Объект на фоне задней подсветки
•Яркий объект на темном фоне
•Для записи темных изображений (например,
ночных сцен) с большой достоверностью
(1) Press EXPOSURE in the standby or recording
mode.
The exposure indicator appears.
(2) Turn the SEL/PUSH EXEC dial to adjust the
brightness.
(1) Нажмите кнопку EXPOSURE в режиме
ожидания или записи.
Появится индикатор экспозиции.
(2) Поверните диск SEL/PUSH EXEC для
регулировки яркости.
EXPOSURE
–
+
2
To return to the automatic exposure
mode
Для возврата в режим
автоматической экспозиции
Press EXPOSURE again.
Нажмите кнопку EXPOSURE еще раз.
Note
When you adjust the exposure manually, the
following function and modes do not work:
– Backlight
– Slow shutter
– Old movie
Примечание
При выполнении регулировки вручную
следующие функции и режимы не работают:
– Задняя подсветка
– Медленный затвор
– Старинное кино
If you change the PROGRAM AE mode or slide
NIGHTSHOT to ON
Your camcorder automatically returns to the
automatic exposure mode.
Если Вы изменяете режим PROGRAM AE
или передвигаете переключатель
NIGHTSHOT в положение ON
Ваша видеокамера автоматически вернется
в режим автоматической экспозиции.
Усовершенствованные операции съемки
1
Advanced Recording Operations
Adjusting the
exposure manually
53
Focusing manually
Фокусировка вручную
You can gain better results by manually adjusting
the focus in the following cases:
•The autofocus mode is not effective when
shooting
– subjects through glass coated with water
droplets
– horizontal stripes
– subjects with little contrast with backgrounds
such as walls and sky
•When you want to change the focus from a
subject in the foreground to a subject in the
background
•Shooting a stationary subject when using a
tripod
Вы можете получить лучшие результаты
путем регулировки вручную в следующих
случаях:
•Режим автоматической фокусировки
является неэффективным при выполнении
съемки
– объектов через стекло, покрытое каплями
воды
– горизонтальных полос
– объектов с малой контрастностью на
таком фоне, как стена или небо
•Если Вы хотите выполнить изменение
фокусировки с объекта на переднем плане
на объект на заднем плане
•При выполнении съемки стационарных
объектов с использованием треноги
(1) Set FOCUS to MANUAL in the standby or
recording mode. The f indicator appears.
(2) Turn NEAR/FAR to sharpen focus.
(1) Установите переключатель FOCUS в
положение MANUAL в режиме готовности
или режиме записи. Появится индикатор
f.
(2) Поверните регулятор NEAR/FAR для
получения четкой фокусировки.
FOCUS
NEAR/FAR
To return to the autofocus mode
Set FOCUS to AUTO.
Для возвращения в режим
автоматической фокусировки
Установите переключатель FOCUS в
положение AUTO.
54
Focusing manually
Фокусировка вручную
To record distant subjects
Для съемки удаленных объектов
When you press FOCUS down to INFINITY, the
lens focuses on infinity. When you release
FOCUS, your camcorder returns to the manual
focus mode. Use this mode when your camcorder
focuses on near objects even though you are
trying to shoot a distant object.
Если Вы нажмете вниз кнопку FOCUS в
положение INFINITY, объектив выполнит
фокусировку на бесконечность. Если Вы
отпустите кнопку FOCUS, Ваша видеокамера
вернется в режим ручной фокусировки.
Используйте этот режим, если Ваша
видеокамера выполняет фокусировку на
ближние объекты, даже если Вы пытаетесь
выполнить съемку отдаленного объекта.
When you shoot close to the subject
Focus at the end of the “W” (wide-angle)
position.
The following indicators may appear
when recording a distant subject.
when the subject is too close to focus on.
Съемка в относительно темных местах или
съемка быстро движущихся объектов в
относительно ярких местах
Выполняйте съемку в положении “W”
(широкоугольное) после фокусировки в
положении “Т” (телефото).
Если Вы выполняете съемку вблизи
объекта
Выполните фокусировку в конце положения
“W” (широкоугольное).
Усовершенствованные операции съемки
Следующие индикаторы могут появиться
при записи удаленного объекта.
если объект находится слишком близко,
чтобы выполнить фокусировку на него.
Advanced Recording Operations
Shooting in relatively dark places or shooting
fast-moving subjects in relatively bright places
Shoot at the “W” (wide-angle) position after
focusing at the “T” (telephoto) position.
55
Superimposing a title
Наложение титра
You can select one of eight preset titles and two
custom titles (p. 58). You can also select the
language, colour, size and position of titles.
Вы можете выбрать один из восьми предварительно установленных титров и два созданных
Вами титра (стр. 58). Вы можете также выбрать
язык, цвет, размер и положение титров.
VACATION
(1) Press TITLE in the standby mode.
(2) Turn the SEL/PUSH EXEC dial to select ,
then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select the
desired title, then press the dial. The titles are
displayed in the language you selected.
(4) Change the colour, size, or position, if
necessary.
1 Turn the SEL/PUSH EXEC dial to select
the colour, size, or position, then press the
dial. The item appears.
2 Turn the SEL/PUSH EXEC dial to select
the desired item, then press the dial.
3 Repeat steps 1 and 2 until the title is laid
out as desired.
(5) Press the SEL/PUSH EXEC dial again to
complete the setting.
(6) Press START/STOP to start recording.
(7) When you want to stop recording the title,
press TITLE.
1
(1) Нажмите кнопку TITLE в режиме ожидания.
(2) Поверните диск SEL/PUSH EXEC для выбора
индикации , а затем нажмите диск.
(3) Поверните диск SEL/PUSH EXEC для
выбора нужного титра, а затем нажмите
диск. Титры будут отображаться на
выбранном Вами языке.
(4) Измените цвет, размер или положение
титра, если нужно.
1 Поверните диск SEL/PUSH EXEC для
выбора цвета, размера или положения
титра, а затем нажмите диск. Появится
нужный пункт.
2 Поверните диск SEL/PUSH EXEC для
выбора нужного пункта, а затем
нажмите диск.
3 Повторяйте пункты 1 и 2 до тех пор,
пока титр не будет расположен, как нужно.
(5) Нажмите диск SEL/PUSH EXEC еще раз
для завершения установки.
(6) Нажмите кнопку START/STOP для начала
записи.
(7) Если Вы хотите остановить запись титра,
нажмите кнопку TITLE.
PRESET TITLE
HELLO!
HAPPY BIRTHDAY
HAPPY HOLIDAYS
CONGRATULATIONS!
OUR SWEET BABY
WEDDING
VACATION
THE END
TITLE
[TITLE] : END
2
PRESET TITLE
HELLO!
HAPPY BIRTHDAY
HAPPY HOLIDAYS
CONGRATULATIONS!
OUR SWEET BABY
WEDDING
VACATION
THE END
[TITLE] : END
3
4
PRESET TITLE
HELLO!
HAPPY BIRTHDAY
HAPPY HOLIDAYS
CONGRATULATIONS!
OUR SWEET BABY
WEDDING
VACATION
THE END
RETURN
[TITLE] : END
SIZE
SMALL
SIZE
PRESET TITLE
HELLO!
HAPPY BIRTHDAY
HAPPY HOLIDAYS
CONGRATULATIONS!
OUR SWEET BABY
WEDDING
VACATION
THE END
RETURN
[TITLE] : END
TITLE
VACATION
[TITLE] : END
TITLE
LARGE
VACATION
VACATION
56
[TITLE] : END
Superimposing a title
Наложение титра
To superimpose the title while you
are recording
Для наложения титра во время
записи
Press TITLE while you are recording, and carry
out steps 2 to 5. When you press the SEL/PUSH
EXEC dial at step 5, the title is superimposed.
Нажмите кнопку TITLE во время записи и
выполните действия пунктов со 2 по 5. Если
Вы нажмете кнопку SEL/PUSH EXEC в пункте
5, титр будет наложен на изображение.
To select the language of a preset
title
If you want to change the language, select
before step 2. Then select the desired language
and return to step 2.
If you display the menu or title menu while
superimposing a title
The title is not recorded while the menu or title
menu is displayed.
in
When the title is displayed
The LCD BRIGHT and VOLUME indicators do
not appear. However, you can adjust the LCD
BRIGHT and VOLUME.
Title setting
•The title colour changes as follows :
WHITE ˜ YELLOW ˜ VIOLET ˜ RED ˜
CYAN ˜ GREEN ˜ BLUE
•The title size changes as follows :
SMALL ˜ LARGE
If you input 13 characters or more for a LARGE
title, the title is automatically reduced in size
after its position is set.
•The title position changes as follows :
1˜2˜3˜4˜5˜6˜7˜8˜9
The larger the position number, the lower the
title is positioned.
When you select the title size “LARGE”, you
cannot choose position 9.
Примечание
Индикация даты и времени или же одна из
них не могут отображаться на дисплее в
зависимости от размера или положения
титра.
Если на дисплее отображается меню или
меню титров во время наложения титра
Титр не записывается во время отображения
на дисплее меню или меню титров.
Для использования созданного Вами титра
Если Вы хотите использовать созданный Вами
титр, выберите индикацию
в пункте 2.
Если Вы не создали своего собственного титра,
на дисплее появится индикация “– – – – ...”.
Если на дисплее отображается титр
Индикаторы LCD ВRIGHT и VOLUME не
появятся. Однако, Вы можете выполнять
регулировки с помощью регуляторов LCD
ВRIGHT и VOLUME.
When you are selecting and setting the title
You cannot superimpose the title displayed on
the screen.
Установка титра
•Цвет титра изменяется следующим образом:
WHITE (БЕЛЫЙ) ˜ YELLOW (ЖЕЛТЫЙ) ˜
VIOLET (ФИОЛЕТОВЫЙ) ˜ RED
(КРАСНЫЙ) ˜ CYAN (ГОЛУБОЙ) ˜
GREEN (ЗЕЛЕНЫЙ) ˜ BLUE (СИНИЙ)
•Размер титра изменяется следующим образом:
SMALL (МАЛЕНЬКИЙ) ˜ LARGE (БОЛЬШОЙ)
Если введете 13 или более символов для
большого титра LARGE, то титр автоматически
уменьшится по размеру после регулировки
его положения.
•Положение титра изменяется следующим
образом:
1˜2˜3˜4˜5˜6˜7˜8˜9
Чем больше номер положения титра, тем ниже
будет расположен титр.
Если Вы выберите размер “LARGE”, Вы не
сможете изменять положения 9.
When you superimpose a title while you are
recording
The beep does not sound.
Во время выбора и установки титра
Вы не можете налагать на изображение титр,
отображаемый на экране.
При наложении титра во время записи
Зуммерного сигнала не будет.
Усовершенствованные операции съемки
To use the custom title
If you want to use the custom title, select
step 2.
If you have not made any custom title,
“– – – – ...” appears on the display.
Если Вы хотите изменить язык, выберите
индикацию перед выполнением действия
пункта 2. Затем выберите нужный язык и
вернитесь к пункту 2.
Advanced Recording Operations
Note
Both the date and time or either of them may not
be displayed depending on the size or position of
the title.
Для выбора языка предварительно
установленного титра
57
Making your own
titles
Создание своих
собственных титров
You can make up to two titles and store them in
your camcorder. Each title can have up to 20
characters.
(1) Press TITLE in the standby or VTR mode.
(2) Turn the SEL/PUSH EXEC dial to select ,
then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select the
first line (CUSTOM1) or second line
(CUSTOM2), then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select the
column of the desired character, then press
the dial.
(5) Turn the SEL/PUSH EXEC dial to select the
desired character, then press the dial.
(6) Repeat steps 4 and 5 until you have selected
all characters and completed the title.
(7) To finish making your own titles, turn the
SEL/PUSH EXEC dial to select [SET], then
press the dial. The title is stored in memory.
(8) Press TITLE to make the title menu disappear.
Вы можете создать два собственных титра и
хранить их в памяти видеокамеры. Каждый
титр может состоять из 20 символов.
(1) Нажмите кнопку TITLE в режиме
ожидания или режиме VTR.
(2) Поверните диск SEL/PUSH EXEC для выбора
, а затем нажмите диск.
индикации
(3) Поверните диск SEL/PUSH EXEC для
выбора первой строки (CUSTOM1) или
второй строки (CUSTOM2), а затем
нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для
выбора колонки с нужным символом, а
затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC нужного
символа, а затем нажмите диск.
(6) Повторяйте действия пунктов 4 и 5 до тех
пор, пока не выберите все символы и не
составите полностью титр.
(7) Для завершения создания своих
собственных титров поверните диск SEL/
PUSH EXEC для выбора команды [SET], а
затем нажмите диск. Титр будет занесен в
память.
(8) Нажмите кнопку TITLE, чтобы меню
титров исчезло.
1
2
TITLE
PRESET TITLE
HELLO!
HAPPY BIRTHDAY
HAPPY HOLIDAYS
CONGRATULATIONS!
OUR SWEET BABY
WEDDING
VACATION
THE END
3
TITLE SET
CUSTOM1 " – – – – – – – – – – ··"
CUSTOM2 " – – – – – – – – – – ··"
TITLE SET
[TITLE] : END
[TITLE] : END
––––––––––––––––––––
––––––––––––––––––––
RETURN
TITLE SET
TITLE SET
––––––––––––––––––––
––––––––––––––––––––
––––––––––––––––––––
RETURN
[TITLE] : END
[TITLE] : END
4
1
TITLE SET
[TITLE] : END
2
TITLE SET
––––––––––––––––––––
––––––––––––––––––––
6
[TITLE] : END
[TITLE] : END
3
TITLE SET
––––––––––––––––––––
[TITLE] : END
58
4
TITLE SET
S–––––––––––––––––––
[TITLE] : END
Making your own titles
To change a title you have stored
In step 3, select CUSTOM1 or CUSTOM2,
depending on which title you want to change,
then press the SEL/PUSH EXEC dial. Turn the
SEL/PUSH EXEC dial to select [M], then press
the dial to delete the title. The last character is
erased. Enter the new title as desired.
To delete the title
Select [M]. The last character is erased.
В пункте 3, выберите команду CUSTOM1 или
CUSTOM2 в зависимости от того, какой титр
Вы хотите изменить, а затем нажмите диск
SEL/PUSH EXEC. Поверните диск SEL/PUSH
EXEC для выбора индикации [M], а затем
нажмите диск для удаления титра.
Последний символ будет удален. Введите
новый нужный символ.
Если при вводе символов пройдет 5 минут
или более в режиме ожидания при
вставленной кассете в Вашу видеокамеру
Питание автоматически выключится.
Введенные символы будут сохранены в
памяти. Поверните вниз, а затем снова вверх
регулятор STANDBY, а затем выполните
действия, начиная с пункта 1.
Рекомендуется установить переключатель
POWER в положение VTR или вынуть
кассету, так чтобы Ваша видеокамера
автоматически не выключалась при вводе
символов титров.
Если Вы выбрали команду [
]
Появится меню для выбора алфавита и
русских букв. Выберите команду [
], чтобы
вернуться к предыдущему экрану.
Для удаления титра
Выберите команду [M]. Последний символ
будет удален.
Усовершенствованные операции съемки
If you select [
]
The menu for selecting alphabet and Russian
characters appear. Select [
] to return to the
previous screen.
Для изменения сохраненного в
памяти титра
Advanced Recording Operations
If you take 5 minutes or longer to enter
characters in the standby mode while a
cassette is in your camcorder
The power automatically goes off. The characters
you have entered remain stored in memory. Turn
STANDBY down once and then up again, then
proceed from step 1.
We recommend setting the POWER switch to
VTR or removing the cassette so that your
camcorder does not automatically turn off while
you are entering title characters.
Создание своих собственных
титров
59
Использование
встроенной подсветки
You can use the built-in light to suit your
shooting situation. The recommended distance
between the subject and camcorder is about 1.5 m
(5 feet).
Вы можете использовать встроенную
подсветку в соответствии с условиями
съемки. Рекомендуемое расстояние между
объектом и видеокамерой равно около 1,5 м.
Slide LIGHT to ON while your camcorder is in
the standby mode. The built-in light turns on.
The built-in light turns on/off by turning on/off
STANDBY.
Передвиньте переключатель LIGHT в
положение ON в то время, когда
видеокамера находится в режиме ожидания.
Встроенная подсветка включится. Встроенная
подсветка включается/выключается путем
поворота регулятора STANDBY во включенное/
выключенное положение.
To turn off the built-in light
Для выключения встроенной подсветки
Slide LIGHT to OFF.
Передвиньте переключатель LIGHT в
положение OFF.
To turn on the built-in light
automatically
Для автоматического включения
встроенной подсветки
OFF AUTO ON
LIGHT
Using the built-in
light
Slide LIGHT to AUTO.
The built-in light automatically turns on and off
according to the ambient brightness.
However, the built-in light automatically turns
off if the built-in light turns on for more than
about 5 minutes. In this case, turn STANDBY
down once and up again.
CAUTION
Be careful not to touch the lighting section,
because the plastic window and surrounding
surfaces are hot while the light is on. It
remains hot for a while after the light is
turned off.
DANGER
Not to be handled by children.
Emits intense heat and light.
Use with caution to reduce the risk of fire or
injury to persons.
Do not direct light at persons or materials
from less than 1.22 m (4 feet) during use and
until cool.
Slide LIGHT to OFF when not in use.
60
Передвиньте переключатель LIGHT в
положение AUTO.
Встроенная подсветка будет автоматически
включаться и выключаться в соответствии с
окружающими условиями освещения.
Однако, встроенная подсветка
автоматически выключится, если она будет
находиться во включенном состоянии более
пяти минут. В этом случае, поверните
регулятор STANDBY вниз и снова вверх.
ВНИМАНИЕ
Будьте осторожны, чтобы не прикасаться
к секции подсветки, поскольку
пластмассовое окно и прилегающая
поверхность являются горячими при
включенной подсветке. Эта секция будет
оставаться горячей и некоторое время
после выключения подсветки.
ОСТОРОЖНО
Детям пользоваться аппаратом запрещено.
Он излучает сильное тепло и свет.
Соблюдайте осторожность, чтобы не
допустить случайного воспламенения
предметов и не травмировать людей вокруг.
Не направляйте подсветку на людей или
материалы с расстояния менее 1,22 м во
время пользования аппаратом до тех пор,
пока он не остынет.
Передвиньте переключатель LIGHT в
положение OFF, если не будете
пользоваться аппаратом.
Using the built-in light
Примечания
• Батарейный блок быстро разряжается при
включенной подсветке. Передвиньте
переключатель LIGHT в положение OFF,
если подсветка не используется.
• Если Вы не используете Вашу видеокамеру,
передвиньте переключатель LIGHT в
положение OFF и выньте батарейный блок во
избежание включения встроенной подсветки.
• В случае мерцания во время съемки в
автоматическом режиме передвиньте
переключатель LIGHT в положение ON.
• В случае мерцания во время съемки в
автоматическом режиме передвиньте
переключатель LIGHT в положение ON.
• Встроенная подсветка может выключаться
при установке или извлечении кассеты.
•При использовании функции поиска конца
записи на ленте встроенная подсветка
выключается.
Replacing the bulb
Замена лампы накаливания
Используйте галогенную лампу Sony XB-3D
(не прилагается). Прилагаемая галогенная
лампа не поступает в розничную продажу.
Приобретите галогенную лампу Sony XB-3D.
Перед заменой лампы накаливания выньте
источник питания.
(1) Выньте встроенное устройство подсветки,
нажав на отверстие под встроенным
устройством с помощью проволоки.
(2) Поверните корпус лампы накаливания
против часовой стрелки и отсоедините лампу
от встроенного устройства подсветки.
(3) Отсоедините лампу накаливания с
помощью сухой ткани.
(4) Прикрепите корпус лампы накаливания,
повернув его по часовой стрелке, и замените
встроенное устройство подсветки.
1
2
Усовершенствованные операции съемки
Use the Sony XB-3D halogen lamp (not
supplied). The supplied halogen lamp is not on
the market. Purchase the Sony XB-3D halogen
lamp.
Remove the power source before replacing the
bulb.
(1) Remove the built-in light unit while pushing
the hole under the built-in light unit using a
wire.
(2) Turn the bulb housing counterclockwise and
detach from the built-in light unit.
(3) Replace the bulb using a dry cloth.
(4) Attach the bulb housing turning it clockwise,
then replace the built-in light unit.
Advanced Recording Operations
Notes
•The battery pack is quickly discharging while
the built-in light is turned on. Slide LIGHT to
OFF when not in use.
•When you do not use your camcorder, slide
LIGHT to OFF and remove the battery pack to
avoid turning on the built-in light.
•When flickering occurs while shooting in the
auto mode, slide LIGHT to ON.
•The built-in light may turn on/off when you
use the PROGRAM AE or backlight function
while shooting in the auto mode.
•The built-in light may be turned off when
inserting or ejecting a cassette.
•While the end search function is working, the
built-in light is turned off.
Использование встроенной
подсветки
3
61
Using the built-in light
CAUTION
•When replacing the bulb, use only the Sony
XB-3D halogen lamp (not supplied) to reduce
the risk of fire.
•To prevent possible burn hazard, disconnect
the power source before replacing and do not
touch the bulb until the bulb becomes cool
enough to handle (for about 30 minutes or
more).
Note
To prevent the bulb from being smudged with
finger prints, handle it with a dry cloth, etc. If the
bulb is smudged, wipe it completely.
62
Использование встроенной
подсветки
ВНИМАНИЕ
•При замене лампы накаливания
используйте только галогенную лампу Sony
XB-3D (не прилагается) для уменьшения
вероятности воспламенения.
•Для предотвращения опасности получения
ожога, отсоедините источник питания перед
тем, как заменить лампу накаливания, и не
прикасайтесь к лампе до тех пор, пока она
достаточно не остынет (около 30 минут или
более).
Примечание
Для предотвращения загрязнения лампы
накаливания от отпечатков пальцев
обращайтесь с ней осторожно, используя
сухую ткань. В случае загрязнения лампы
накаливания тщательно протрите ее.
— Усовершенствованные операции воспроизведения —
Playing back a tape
with digital effects
Воспроизведение ленты с
цифровыми эффектами
During playback, you can process a scene using
the digital effect functions: STILL, FLASH, LUMI.
and TRAIL.
(1) During playback, press DIGITAL EFFECT
and turn the SEL/PUSH EXEC dial until the
desired digital effect indicator (STILL,
FLASH, LUMI. or TRAIL) flashes.
(2) Press the SEL/PUSH EXEC dial.
The digital effect indicator lights up and the
bars appear. In the STILL or LUMI. mode, the
picture where you press the SEL/PUSH EXEC
dial is stored in memory as a still picture.
(3) Turn the SEL/PUSH EXEC dial to adjust the
effect.
For details of each digital effect function, see
page 47.
Во время воспроизведения, Вы можете
видоизменять изображение с помощью
функций: STILL, FLASH, LUMI. и TRAIL.
(1) Во время воспроизведения, нажмите
кнопку DIGITAL EFFECT и поворачивайте
диск SEL/PUSH EXEC до тех пор, пока не
начнет мигать индикатор нужного
цифрового эффекта (STILL, FLASH, LUMI.
или TRAIL).
(2) Нажмите кнопку диск SEL/PUSH EXEС.
Высветится индикатор цифрового
эффекта и появятся полосы. В режиме
STILL или LUMI. Изображение, на котором
Вы нажмете кнопку диск SEL/PUSH EXEС,
будет занесено в память как неподвижное
изображение.
(3) Поверните диск SEL/PUSH EXEС для
регулировки эффекта изображения.
Подробные сведения по каждой функции
цифровых эффектов приведены на стр.
47.
STILL
DIGITAL EFFECT
STILL
To cancel the digital effect function
Press DIGITAL EFFECT.
3
Для отмены функции цифровых
эффектов
Усовершенствованные операции воспроизведени
2
1
Advanced Playback Operations
— Advanced Playback Operations —
Нажмите кнопку DIGITAL EFFECT.
63
Playing back a tape with digital
effects
Воспроизведение ленты с
цифровыми эффектами
Notes
•You cannot record image-processed pictures on
your camcorder. Record them on the VCR
using your camcorder as a player.
•In various speed playback, noise appears on the
picture. This is not a malfunction.
Примечания
•Вы не можете записывать видоизмененные
изображения на Вашей видеокамере.
Записывайте их на КВМ, используя Вашу
видеокамеру в качестве плейера.
•При переменной скорости воспроизведения
на изображении появятся помехи. Это не
является неисправностью.
STILL and LUMI. modes
•You can search a picture to image-process by
pressing ) or 0 in the playback mode.
However, noise appears on the picture.
•You cannot delete a picture stored in memory
even if you stop playing back a tape.
When you set the POWER switch to OFF
The digital effect function is automatically
canceled.
Режимы STILL и LUMI.
•Вы можете выполнять поиск
видоизмененного изображения, нажимая
кнопку ) или 0 в режиме
воспроизведения. Однако, на изображении
появятся помехи.
•Вы не можете удалить изображение,
сохраненное в памяти, даже если Вы
остановите воспроизведение ленты.
Если Вы установите переключатель
POWER в положение OFF
Функция цифровых эффектов будет
автоматически отменена.
64
— Editing on Other Equipment —
—Монтаж на другую аппаратуру —
Dubbing a tape
Перезапись ленты
You can dub and edit tapes using your
camcorder for playback and another VCR for
recording. Turn down the volume of your
camcorder while editing. Otherwise, the picture
may be distorted.
Вы можете перезаписывать и редактировать
ленты, используя Вашу видеокамеру для
воспроизведения, а другой КВМ для записи.
Уменьшите громкость Вашей видеокамеры во
время монтажа. В противном случае
изображение может быть искажено.
Connect your camcorder to the VCR using the
A/V connecting cable supplied with your
camcorder.
Set the input selector on the VCR to LINE, if
available.
(1)Вставьте незаписанную ленту (или ленту,
на которую Вы хотите выполнить запись) в
КВМ и вставьте записанную ленту в Вашу
видеокамеру.
(2)Установите переключатель POWER в
положение VTR.
(3)Начните воспроизведение записанной
ленты на Вашей видеокамере.
(4)Начните запись на Вашем КВМ.
IN
VIDEO
S VIDEO
VIDEO
AUDIO
AUDIO
Монтаж на другую аппаратуру
S VIDEO
Editing on Other Equipment
(1)Insert a blank tape (or a tape you want to
record over) into the VCR, and insert the
recorded tape into your camcorder.
(2)Set the POWER switch to VTR.
(3)Play back the recorded tape on your
camcorder.
(4)Start recording on the VCR.
Подсоедините Вашу видеокамеру к КВМ с
помощью соединительного кабеля аудио/
видео, который прилагается к Вашей
видеокамере.
Установите селекторный переключатель
входного сигнала на КВМ в положение LINE,
если таковое имеется.
: Signal flow / Передача сигнала
When you have finished dubbing a
tape
Если Вы закончили перезапись ленты
Press p on both your camcorder and the VCR.
Нажмите кнопку p как на видеокамере, так и
на КВМ.
To prevent deterioration of pictures
from dubbing
Для предотвращения ухудшения
изображения при перезаписи
Set EDIT to ON in the MENU settings before
dubbing.
Перед выполнением перезаписи установите
переключатель EDIT в положение ON в
установках MENU.
65
Dubbing a tape
Перезапись ленты
If you have displayed the screen indicators on
the TV
Make the indicators disappear by pressing
DISPLAY so that they will not be superimposed
on the edited tape.
При отображении экранных индикаторов
на экране телевизора
Добейтесь того, чтобы индикаторы исчезли,
нажав кнопку DISPLAY, так чтобы они не
были наложены на монтажную ленту.
You can edit on VCRs that support the
following systems
h 8 mm, H Hi8, j VHS, k S-VHS, 
mini
VHSC, K S-VHSC, l Betamax,
DV or
DV
Вы можете выполнять монтаж на КВМ,
которые поддерживают следующие
системы
h 8 мм, H Hi8, j VHS, k S-VHS, 
mini
VHSC, K S-VHSC, l Betamax,
DV или
DV
If your VCR is a monaural type
Connect the yellow plug for video and the white
plug for audio on both your camcorder and the
VCR. You do not need to connect the red plug.
With this connection, the sound will be
monaural.
Connect using an S video cable (not supplied)
to obtain high-quality pictures
With this connection, you do not need to connect
the yellow (video) plug of the A/V connecting
cable.
Connect an S video cable (not supplied) to the S
video jacks of both your camcorder and the VCR.
66
Если Ваш КВМ монофонического типа
Подсоедините желтый штекер для
видеосигнала, а белый штекер для
аудиосигнала к видеокамере и к КВМ. Вам не
нужно подсоединять красный штекер. При
таком подсоединении звук будет
монофоническим.
Выполните подсоединение с помощью
кабеля S видео (не прилагается) для
получения высококачественных
изображений
При таком подсоединении Вам не нужно
подсоединять желтый (видео) штекер
соединительного кабеля аудио/видео.
Подсоедините кабель S видео (не
прилагается) к гнездам S видео на Вашей
видеокамере и КВМ.
You can record a tape from another VCR or a TV
program from a TV that has video/audio
outputs. Use your camcorder as a recorder. Turn
down the volume of your camcorder while
editing. Otherwise, the picture may be distorted.
(1) Insert a blank tape (or a tape you want to
record over) into your camcorder. If you are
recording a tape from the VCR, insert a
recorded tape into the VCR.
(2) Set the POWER switch to VTR.
(3) Set DISPLAY to LCD in the MENU settings
(p. 69). The picture from a TV or VCR appears
in the viewfinder or on the LCD screen.
(4) Press r REC and the button on its right
simultaneously on your camcorder, then
immediately press P on your camcorder.
(5) Press ( on the VCR to start playback if you
are recording a tape from VCR. Select a TV
programme if you are recording from TV.
(6) Press P on your camcorder at the scene where
you want to start recording from.
Вы можете выполнять запись на ленту с
другого КВМ или запись телевизионной
программы с телевизора, в котором имеются
гнезда видео/аудио. Поверните вниз
регулятор громкости Вашей видеокамеры во
время монтажа. В противном случае,
изображение может быть искажено.
(1) Вставьте незаписанную ленту (или ленту,
на которую Вы хотите выполнить запись) в
Вашу видеокамеру. Если Вы выполняете
запись на ленту с Вашего КВМ, вставьте
записанную ленту в КВМ.
(2) Установите переключатель POWER в
положение VTR.
(3) Установите команду DISPLAY в
положение LCD в установках MENU (стр.
69). Изображение от телевизора или КВМ
появится в видоискателе или на экране
ЖКД.
(4) Нажмите кнопку r REC и кнопку в правой
части видеокамеры одновременно, затем
немедленно нажмите кнопку P на Вашей
видеокамере.
(5) Нажмите кнопку ( на КВМ для начала
воспроизведения, если Вы выполняете
запись на ленту с КВМ. Выберите
телевизионную программу, если Вы
выполняете запись с телевизора.
(6) Нажмите кнопку P на Вашей видеокамере
в том эпизоде, с которого Вы хотите
начать запись.
4
PAUSE
REC
S VIDEO
VIDEO
OUT
S VIDEO
Монтаж на другую аппаратуру
Запись видео- или
телевизионных программ
Editing on Other Equipment
Recording video or TV
programmes
AUDIO
VIDEO
AUDIO
: Signal flow / Передача сигнала
67
Recording video or TV programmes
Note
You cannot record dual sound broadcasts.
If your VCR is a monaural type
Connect the yellow plug for video and the white
plug for audio on both your camcorder and the
VCR (you do not need to connect the red plug).
With this connection, the sound will be
monaural.
Connect using an S video cable (not supplied)
to obtain high-quality pictures
With this connection, you do not need to connect
the yellow (video) plug of the A/V connecting
cable.
Connect an S video cable (not supplied) to the S
video jacks of both your camcorder and VCR.
If your VCR or TV does not have an S VIDEO
OUT jack
Do not connect an S video cable (not supplied) to
your camcorder. If you connect an S video cable,
the picture may not appear on screen.
Запись видео- или телевизионных
программ
Примечание
Вы не можете выполнять запись двуязычного
вещания.
Если Ваш КВМ монофонического типа
Подсоедините желтый штекер для
видеосигнала, а белый штекер для
аудиосигнала к видеокамере и к КВМ (Вам не
нужно подсоединять красный штекер). При
таком подсоединении звук будет
монофоническим.
Выполните подсоединение с помощью
кабеля S видео (не прилагается) для
получения высококачественных
изображений
При таком подсоединении Вам не нужно
подсоединять желтый (видео) штекер
соединительного кабеля аудио/видео.
Подсоедините кабель S видео (не
прилагается) к гнездам S видео на Вашей
видеокамере и КВМ.
Если в Вашем КВМ или телевизоре нет
гнезда S VIDEO OUT.
Не подсоединяйте кабель S видео (не
прилагается) к Вашей видеокамере. Если Вы
подсоедините кабель S видео, изображение
может не появиться на экране.
68
— Customizing Your Camcorder —
Changing the MENU
settings
To change the mode settings in the MENU
settings, select the menu items with the SEL/
PUSH EXEC dial. The factory settings can be
partially changed. First, select the icon, then the
menu item and then the mode.
1
MENU
CAMERA
VTR
CAMERA SET
D ZOOM
16 : 9WIDE
STEADYSHOT
N. S. LIGHT
WIND
VTR SET
H i F i SOUND
EDIT
TBC
DNR
NTSC PB
[MENU] : END
[MENU] : END
Изменение установок MENU
Для изменения установок режима в установках
MENU выберите пункты меню с помощью диска
SEL/PUSH EXEC. Заводская установка может
быть частично изменена. Сначала выберите
пиктограмму, затем пункт меню, а затем режим.
(1) В режиме ожидания или режиме VTR
нажмите кнопку MENU.
(2) Поверните диск SEL/PUSH EXEC для выбора
нужной пиктограммы, а затем нажмите диск
для установки.
(3) Поверните диск SEL/PUSH EXEC для выбора
нужной пиктограммы, а затем нажмите диск
для установки.
(4) Поверните диск SEL/PUSH EXEC для выбора
нужной пиктограммы, а затем нажмите диск
для установки.
(5) Если Вы хотите изменить другие пункты,
RETURN, а затем
выберите команду
нажмите диск, после чего повторите
действия пунктов со 2 по 4.
Подробные сведения приведены в разделе
“Выбор установок режима по каждому
пункту” (стр. 75)
2
CAMERA SET
D ZOOM
16 : 9WIDE
OTHERS
WORLD TIME
BEEP
COMMANDER
DISPLAY
REC LAMP
INDICATOR
3
OTHERS
WORLD TIME
BEEP
0 HR
0 HR
OTHERS
WORLD TIME
BEEP
COMMANDER ON
DISPLAY
REC LAMP
INDICATOR
RETURN
OTHERS
WORLD TIME
BEEP
COMMANDER ON
OFF
DISPLAY
REC LAMP
INDICATOR
4
OTHERS
WORLD TIME
BEEP
COMMANDER ON
OFF
DISPLAY
REC LAMP
INDICATOR
RETURN
OTHERS
WORLD TIME
BEEP
COMMANDER OFF
DISPLAY
REC LAMP
INDICATOR
RETURN
Выполнение индивидуальных установок на видеокамере
OTHERS
WORLD TIME
BEEP
COMMANDER
DISPLAY
REC LAMP
INDICATOR
Customizing Your Camcorder
(1) In the standby or VTR mode, press MENU.
(2) Turn the SEL/PUSH EXEC dial to select the
desired icon, then press the dial to set.
(3) Turn the SEL/PUSH EXEC dial to select the
desired item, then press the dial to set.
(4) Turn the SEL/PUSH EXEC dial to select the
desired mode, and press the dial to set.
(5) If you want to change other items, select
RETURN and press the dial, then repeat steps
from 2 to 4.
For details, see “Selecting the mode setting of
each item”(p. 70).
— Выполнение индивидуальных
установок на видеокамере —
69
Changing the MENU settings
Изменение установок MENU
To make the MENU display disappear
Для того, чтобы исчезла индикация
MENU
Press MENU.
Нажмите кнопку MENU.
Note
When you let the subject monitor the shot
(Mirror mode), the menu display does not
appear.
Menu items are displayed as the following six
icons:
CAMERA SET
VTR SET
LCD SET
TAPE SET
SETUP MENU
OTHERS
Примечание
Если Вы дадите возможность позирующему
человеку контролировать съемку
(зеркальный режим), индикация меню не
будет появляться на дисплее.
Пункты меню отображаются в виде шести,
приведенных ниже, пиктограмм:
CAMERA SET
VTR SET
LCD SET
TAPE SET
SETUP MENU
OTHERS
English
Selecting the mode setting of each item r is the factory setting.
Menu items differ according to whether the POWER switch is set to VTR or CAMERA.
Icon/item
Mode
Meaning
D ZOOM
r ON
To activate digital zoom. More than 20× to 360× zoom
is performed digitally (p. 23)
16:9WIDE
r OFF
OFF
STEADYSHOT
N.S. LIGHT
16:9FULL
To record in the 16:9FULL mode
r ON
OFF
WIND
r OFF
ON
70
—
To record in the CINEMA mode (p. 40)
OFF
r NORMAL
CAMERA
To prevent the deterioration of the picture quality
CINEMA
r ON
POWER
switch
To compensate for camera-shake
CAMERA
CAMERA
To cancel the SteadyShot function. Natural pictures
are produced when shooting a stationary object with a
tripod.
To use the NightShot Light function (p. 27)
CAMERA
To cancel the NightShot Light function
—
CAMERA
To reduce wind noise when recording in strong wind
To activate the normal photo function
FADE
To activate the fade photo function
SHUTTER
To activate the shutter photo function
CAMERA
Notes on the SteadyShot function
•The SteadyShot function will not correct excessive camera-shake.
•Attachment of a conversion lens (not supplied) may influence the SteadyShot function.
•SteadyShot does not operate in the 16:9FULL mode. If you set STEADYSHOT to ON in the MENU
settings, the
indicator flashes.
Changing the MENU settings
Icon/item
HiFi SOUND
EDIT
Meaning
r STEREO
To play back a stereo tape or dual sound track tape
1
To play back a monaural tape or dual sound track
tape with main sound
2
To play back a dual sound track tape with sub
sound
r OFF
ON
TBC
POWER
switch
Mode
r ON
OFF
—
VTR
VTR
To minimize picture deterioration when editing
To correct jitter
VTR
To not correct jitter. Set TBC to OFF when playing
back a tape on which you have dubbed over and
recorded the signal of a TV game or similar
machine.
DNR
r ON
OFF
VTR
To reduce picture noise
To reduce a conspicuous afterimage when the
picture has a lot of movement
DNR stands for “Digital Noise Reduction”.
NTSC PB
r ON PAL TV
NTSC 4.43
LCD B. L.
VTR
To play back a tape recorded in the NTSC colour
system on a TV with the NTSC 4.43 mode
To brighten the LCD screen
VTR
CAMERA
To adjust the colour on the LCD screen, turn and
press the SEL/PUSH EXEC dial
VTR
CAMERA
r BRT NORMAL To set the brightness on the LCD screen normal
BRIGHT
LCD COLOUR
To play back a tape recorded on your camcorder on
a PAL system TV
To lighten
To darken
Note on NTSC PB
When you play back a tape on a Multi System TV, select the best mode while viewing the picture on
the TV.
In more than 5 minutes after removing the power source
The “WIND” “COMMANDER” “EDIT” and “HiFi SOUND” items are returned to their factory
settings.
The other menu items are held in memory even when the battery is removed, as long as the lithium
battery is installed.
Notes on LCD B.L.
•When you select “BRIGHT”, battery life is reduced by about 10 percent during recording.
•When you use power sources other than the battery pack, “BRIGHT” is automatically selected.
Customizing Your Camcorder Выполнение индивидуальных установок на видеокамере
TBC stands for “Time Base Corrector”.
71
Changing the MENU settings
Icon/item
REC MODE
Mode
Meaning
r SP
To record in SP (Standard Play) mode
LP
ORC TO SET
To increase the recording time to twice the SP mode
To automatically adjust the recording condition to
get the best possible recording. Press START/STOP
to start adjustment. Your camcorder takes about 10
seconds to check the tape condition and then
returns to the Standby mode.
POWER
switch
VTR
CAMERA
CAMERA
ORC stands for “Optimizing the Recording Condition”.
Ò REMAIN
r AUTO
ON
To display the remaining tape bar:
• for about 8 seconds after your camcorder is
turned on and calculates the remaining amount
of tape
• for about 8 seconds after a cassette is inserted and
your camcorder calculates the remaining amount
of tape
• for about 8 seconds after ( is pressed in VTR
mode
• for about 8 seconds after DISPLAY is pressed to
display the screen indicators
• for the period of tape rewinding, forwarding or
picture search in the VTR mode
VTR
CAMERA
To always display the remaining tape indicator
Notes on the LP mode
•When you record a tape in the LP mode on your camcorder, we recommend playing the tape on your
camcorder. When you play back the tape on other camcorders or VCRs, noise may occur in pictures
or sound.
•Noise may occur also when you play on your camcorder tapes recorded in the LP mode on other
camcorders or VCRs.
Notes on ORC setting
•Each time you eject the cassette, the ORC setting will be canceled. If necessary, reset the setting.
•You cannot use this setting on a tape with the red mark on the cassette exposed.
(i. e. the tape is write-protected)
•When you set ORC TO SET, a non-recorded section of about 0.1 seconds appears on the tape.
However, note that this non-recorded section disappears from the tape when you continue recording
from this section.
•To check if you have already set the ORC setting, select ORC TO SET in the MENU settings. “ORC
ON” is displayed if ORC TO SET is already set.
72
Changing the MENU settings
Icon/item
Mode
CLOCK SET
AUTO DATE
r ON
AUTO TV ON
r OFF
OFF
ON
TV INPUT
r VIDEO1
VIDEO2
VIDEO3
LTR SIZE
r NORMAL
OFF
DEMO MODE
POWER
switch
To reset the date or time (p. 80)
CAMERA
To record the date for 10 seconds after recording
has started
CAMERA
To cancel the auto date function
—
To automatically turn on the Sony TV when using
the laser link function (p. 37)
To switch the video input on a Sony TV when using
the laser link function (p. 37)
VTR
CAMERA
VTR
CAMERA
—
To display selected menu items in normal size
To display selected menu items at twice the normal
size
r ON
To make the demonstration appear
OFF
To cancel the demonstration mode
VTR
CAMERA
CAMERA
Notes on DEMO MODE
•You cannot select DEMO MODE when a cassette is inserted in your camcorder.
•DEMO MODE is set to STBY (Standby) at the factory and the demonstration starts about 10 minutes
after you have set the POWER switch to CAMERA without a cassette inserted.
Note that you cannot select STBY of DEMO MODE in the MENU settings.
•When NIGHTSHOT is set to ON, “NIGHTSHOT” appears in the viewfinder or on the LCD screen
and you cannot select DEMO MODE in the MENU settings.
Customizing Your Camcorder Выполнение индивидуальных установок на видеокамере
2×
Meaning
73
Changing the MENU settings
Icon/item
Mode
WORLD TIME
BEEP
COMMANDER
r MELODY
VTR
CAMERA
To cancel the melody and beep sound
r LCD
r ON
OFF
INDICATOR
To output the melody when you start/stop
recording or when an unusual condition occurs on
your camcorder
To output the beep sound instead of the melody
V-OUT/LCD
REC LAMP
CAMERA
OFF
r ON
r BL OFF
BL ON
POWER
switch
To set the clock to the local time. Turn the SEL/
PUSH EXEC dial to set a time difference. The clock
changes by the time difference you set here. If you
set the time difference to 0, the clock returns to the
originally set time.
NORMAL
OFF
DISPLAY
Meaning
To activate the Remote Commander supplied with
your camcorder
VTR
CAMERA
To deactivate the Remote Commander to avoid
remote control misoperation caused by other VCR’s
remote control
To show the display on the LCD screen and
viewfinder
VTR
CAMERA
To show the display on the TV screen, LCD screen
and viewfinder
To light up the camera recording lamp at the front
of your camcorder
CAMERA
To turn the camera recording lamp off so that the
subject is not aware of the recording
To turn off the backlight on display window
To turn on the backlight
VTR
CAMERA
Note
If you press DISPLAY with “DISPLAY” set to “V-OUT/LCD” in the MENU settings, the picture from a
TV or VCR will not appear on the LCD screen even when your camcorder is connected to outputs on
the TV or VCR.
Notes on INDICATOR
•When you select “BL ON”, battery life is reduced by about 10 percent during recording.
•When you use power sources other than the battery pack, “BL ON” is automatically selected.
74
Русский
Выбор установок режима по каждому пункту
r заводская установка.
Пункты меню отличаются в зависимости от того, установлен переключатель POWER в
положение VTR или CAMERA.
Пиктограмма/пункт Режим
D ZOOM
r ON
16:9WIDE
r OFF
OFF
—
Для записи в режиме CINEMA (стр. 40)
16:9FULL
Для записи в режиме 16:9FULL
r ON
N.S. LIGHT
r ON
WIND
r OFF
OFF
ON
CAMERA
Для предотвращения ухудшения качества изображения
CINEMA
OFF
Для приведения в действие цифрового вариообъектива. Наезд видеокамеры в пределах от 20х до 360х
выполняется цифровым методом (стр. 23)
Переключатель
POWER
Для компенсации подрагивания видеокамеры
CAMERA
CAMERA
Для отмены функции устойчивой съемки. При съемке
стационарного объекта с помощью треноги получаются
очень естественные изображения.
Для использования функции подсветки для ночной
съемки (стр. 27)
CAMERA
Для отмены функции подсветки для ночной съемки
—
CAMERA
Для уменьшения шума от ветра во время записи при
сильном ветре
r NORMAL
Для приведения в действие функции обычного фото
FADE
Для приведения в действие фото с наплывом изображения
CAMERA
SHUTTER Для приведения в действие фотографического затвора
Примечания по функции устойчивой съемки
•Функция устойчивой съемки не в состоянии компенсировать чрезмерную тряску видеокамеры.
•Использование преобразовательного объектива (не прилагается) может повлиять на
функцию устойчивой съемки.
•Функция устойчивой съемки не работает в режиме 16:9FULL. Если Вы установите команду
STEADYSHOT в положение ON в установках MENU, начнет мигать индикатор “ ”.
Customizing Your Camcorder Выполнение индивидуальных установок на видеокамере
STEADYSHOT
Предназначение
75
Изменение установок MENU
Пиктограмма/пункт Режим
HiFi SOUND
EDIT
r STEREO
Для воспроизведения стереофонической ленты
или же ленты с дорожкой двуязычного звучания
1
Для воспроизведения монофонической ленты или
же ленты с дорожкой двуязычного звучания при
воспроизведении основного звука
2
Для воспроизведения ленты с дорожкой
двуязычного звучания
r OFF
ON
TBC
Переключатель
POWER
Предназначение
r ON
OFF
—
VTR
VTR
Для минимизации ухудшения изображения при монтаже
Для компенсации искажения
VTR
Для выключения функции компенсации
искажения. Установите команду ТВС в положение
OFF при воспроизведении перезаписанной ленты,
на которую Вы выполнили запись сигнала
телевизионной игры или подобного устройства.
ТВС означает “Time Base Corrector” (корректор базы времени).
DNR
r ON
OFF
Для уменьшения помех изображения
VTR
Для уменьшения заметного остаточного
изображения при большом количестве
перемещений изображения
DNR означает “Digital Noise Reduction” (цифровое уменьшение помех).
NTSC PB
LCD B. L.
r ON PAL TV
Для воспроизведения ленты, записанной на Вашей
видеокамере, на телевизоре системы PAL
NTSC 4.43
Для воспроизведения ленты, записанной в системе
цветного телевидения NTSC, на телевизоре с
системой NTSC 4.43
r BRT NORMAL Для установления нормальной яркости на экране ЖКД
BRIGHT
LCD COLOUR
VTR
Для более яркого экрана ЖКД
VTR
CAMERA
Для регулировки цвета на экране ЖКД, поверните
и нажмите диск SEL/PUSH EXEC
VTR
CAMERA
Ярче
Темнее
Примечание по воспроизведению NTSC
При воспроизведении ленты на мультисистемном телевизоре выберите наилучший режим во
время просмотра изображения на кране телевизора.
Если после извлечения источника питания пройдет более 5 минут
Пункты “WIND”, “COMMANDER”, “EDIT” и “HiFi SOUND” вернутся к заводским установкам.
Другие установки меню будут оставаться в памяти, даже если будет вынут батарейный блок,
до тех пор, пока будет установлена литиевая батарейка.
76
Примечания по LCD B.L.
•Если Вы выберите установку “BRIGHT”, срок службы батарейного блока сократится
примерно на 10% при записи.
•При использовании источников питания, отличных от батарейного блока, то автоматически
будет выбрана установка “BRIGHT”.
Изменение установок MENU
Пиктограмма/пункт Режим
REC MODE
r SP
LP
ORC TO SET
Предназначение
Для записи в режиме SP (стандартное
воспроизведение)
Переключатель
POWER
VTR
CAMERA
Для увеличения времени записи вдвое по
сравнению с режимом SP
Для автоматической регулировки условий
записи для получения наилучшей записи.
Нажмите кнопку START/STOP для начала
регулировки. Понадобится около 10 секунд,
чтобы видеокамера проверила состояние
ленты, а затем вернулась в режим ожидания.
CAMERA
ORC означает “Optimizing the Recording Condition” (оптимизация условий записи).
Ò REMAIN
r AUTO
VTR
CAMERA
Для постоянного отображения индикатора
оставшейся ленты
Примечания по режиму LP
•При записи на ленту в режиме LP на Вашей видеокамере рекомендуется воспроизводит
ленту на Вашей видеокамере. При воспроизведениее ленты на других видеокамерах или КВМ
могут быть помехи в изображении и в звуке.
•Помехи могут также возникнуть при воспроизведении на Вашей видеокамере лент,
записанных в режиме LP на других видеокамерах или КВМ.
Примечания по установке ORC
•Всякий раз при извлечении кассеты установка ORC будет аннулироваться. Если нужно,
выполните установку заново.
•Вы не можете использовать эту установку для ленты, на кассете которой выставлена
красная метка (то есть запись на ленте защищена от стирания).
•В случае установки ORC TO SET, на ленте появится незаписанный участок
продолжительность около 0,1 секунды.
Однако, имейте в виду, что незаписанный участок исчезнет с ленты, если Вы продолжите
запись с этого участка.
•Для проверки, выполнили ли Вы установку ORC, выберите команду ORC TO SET в
установках меню. Если установка для команды ORC TO SET уже выполнена, то на дисплее
появится индикация “ORC ON”.
Customizing Your Camcorder Выполнение индивидуальных установок на видеокамере
ON
Для отображения полосы оставшейся ленты:
• около 8 секунд после того, как видеокамера
включится и вычислит оставшееся
количество ленты
• около 8 секунд после того, как будет
вставлена кассета и видеокамера вычислит
оставшееся количество ленты
• около 8 секунд после нажатия кнопки ( в
режиме VTR
• около 8 секунд после нажатия кнопки
DISPLAY для отображения экранных
индикаторов
• в течение времени ускоренной перемотки
ленты назад, вперед или поиска изображения
в режиме VTR
77
Изменение установок MENU
Пиктограмма/пункт Режим
CLOCK SET
AUTO DATE
r ON
AUTO TV ON
r OFF
OFF
ON
TV INPUT
r VIDEO1
VIDEO2
VIDEO3
LTR SIZE
r NORMAL
OFF
2×
DEMO MODE
r ON
OFF
Предназначение
Переключатель
POWER
Для пepeycтaнoвки даты или времени (стр. 80)
CAMERA
Для записи даты около 10 секунд после начала
записи
CAMERA
Для отмены функции автоматической даты
—
Для автоматического включения телевизора
Sony при использовании функции лазерного
канала передачи сигналов (стр. 37)
Для переключения входного видеосигнала на
телевизоре Sony при использовании функции
лазерного канала передачи сигналов (стр. 37)
VTR
CAMERA
VTR
CAMERA
—
Для отображения выбранных пунктов меню с
обычным размером
VTR
CAMERA
Для отображения пунктов выбранного меню с
размером вдвое больше обычного
Для того, чтобы появилась демонстрация
CAMERA
Для отмены режима демонстрации
Примечания по режиму DEMO MODE
•Вы не можете выбрать команду DEMO MODE, если кассета вставлена в Вашу видеокамеру.
•Команда DEMO MODE установлена в положение STBY (ожидание) на предприятииизготовителе, и демонстрация начнется примерно через 10 минут после того, как Вы
установите переключатель POWER в положение CAMERA без вставленной кассеты.
Имейте в виду, что Вы не можете выбрать положение STBY команды DEMO MODE в
установках MENU.
•Если команда NIGHTSHOT установлена в положение ON, в видоискателе или на экране ЖКД
появится индикация “NIGHTSHOT”, и Вы не сможете выбрать команду DEMO MODE в
установках MENU.
78
Изменение установок MENU
Пиктограмма/пункт Режим
WORLD TIME
BEEP
DISPLAY
INDICATOR
CAMERA
Для получения выходного мелодичного сигнала
при пуске/остановке записи или же при
необычных условиях функционирования Вашей
видеокамеры.
VTR
CAMERA
Для получения выходного зуммерного сигнала
вместо мелодии
OFF
Для отмены мелодии зуммерного сигнала
Для приведения в действие пульта
дистанционного управления, прилагаемого к
Вашей видеокамере
OFF
Для выключения пульта дистанционного
управления во избежание его неправильного
срабатывания, вызванного функционированием
пульта дистанционного управления другого КВМ
r LCD
Для отображения индикации на экране ЖКД и в
видоискателе
V-OUT/LCD
REC LAMP
Для установки часов на местное время.
Поверните диск SEL/PUSH EXEC для установки
разницы во времени. Здесь устанавливаются
изменения часов на разницу во времени. Если
Вы установите разницу во времени на 0, часы
вернутся к первоначально установленному
времени.
NORMAL
r ON
r ON
VTR
CAMERA
VTR
CAMERA
Для отображения индикации на экране
телевизора, экране ЖКД и в видоискателе
Для высвечивания лампочки записи на
передней панели видеокамеры
OFF
Для выключения лампочки записи, так чтобы
позирующий человек не мог распознать, что
выполняется запись
r BL OFF
Для выключения задней подсветки на окошке
дисплея
BL ON
Переключатель
POWER
CAMERA
VTR
CAMERA
Для включения задней подсветки
Примечание
Если Вы нажмете кнопку DISPLAY в то время, когда команда “DISPLAY” установлена в
положение “V-OUT/LCD” в установках MENU, изображение от телевизора или КВМ не
появится на экране ЖКД, даже если Ваша видеокамера подсоединена к выходным гнездам на
телевизоре или КВМ.
Примечания по установке INDICATOR
•Если Вы выберите команду “BL ON”, срок службы батарейного блока будет уменьшен
примерно на 10 процентов во время записи.
•Если Вы используете источники питания, отличные от батарейного блока, то автоматически
выберится команда “BL ON”.
Customizing Your Camcorder Выполнение индивидуальных установок на видеокамере
COMMANDER
r MELODY
Предназначение
79
Resetting the date
and time
Переустановка даты и
времени
The clock is set at the factory to Sydney time for
Australia and New Zealand models, to Tokyo
time for the models sold in Japan, and to Hong
Kong time for other models.
The date and time are held in memory by the
lithium battery. If you replace the lithium battery
with the battery pack or other power source
connected, you need not reset the date and time.
You must reset the date and time when the
lithium battery becomes dead with no power
source installed.
First, set the year, then the month, the day, the
hour and then the minute.
(1) While the camcorder is in the standby mode,
press MENU to display the MENU settings.
(2) Turn the SEL/PUSH EXEC dial to select ,
then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select
CLOCK SET, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to adjust the
desired year, then press the dial.
(5) Set the month, day and hour by turning the
SEL/PUSH EXEC dial and pressing the dial.
(6) Set the minute by turning the SEL/PUSH
EXEC dial and pressing the dial by the time
signal. The clock starts to move.
(7) Press MENU to make the MENU settings
disappear. The time indicator appears. Press
TIME to make the time indicator disappear.
Часы установлены на предприятии-изготовителе
на время Сиднея для австралийской и
новозеландской моделей, на время Токио для
моделей, продаваемых в Японии, и на время
Гонконга для других моделей.
Дата и время сохраняются в памяти с
помощью литиевой батарейки. Если Вы от
литиевой батарейки переключитесь на
батарейный блок или другой подсоединенный
источник питания, Вам нужно будет
переустановить дату и время. Вам нужно
также переустановить дату и время, когда
литиевая батарейка разрядится и в это
время не будет вставлен источник питания.
Сначала установите год, затем месяц, день,
час и минуту.
(1) В режиме ожидания видеокамеры нажмите
кнопку MENU для отображения установок MENU.
(2) Поверните диск SEL/PUSH EXEC для выбора
индикации , а затем нажмите диск.
(3) Поверните диск SEL/PUSH EXEC для
выбора команды CLOCK SET, а затем
нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора
нужного года, а затем нажмите диск.
(5) Установите месяц, день и час путем
вращения диска SEL/PUSH EXEC и
нажимания диска.
(6) Установите минуту путем вращения диска
SEL/PUSH EXEC и нажимания диска в
момент передачи сигнала точного
времени. Часы начнут функционировать.
(7) Нажмите кнопку MENU для того, чтобы
исчезли установки MENU. Появится
индикатор времени. Нажмите кнопку TIME
для того, чтобы индикатор исчез.
1,
7
3
2
MENU
SETUP MENU
CLOCK SET
AUTO DATE
AUTO TV ON
TV INPUT
LTR SIZE
DEMO MODE
SETUP MENU
1 1 1998
CLOCK SET
AUTO DATE 12:00:00
AUTO TV ON
TV INPUT
LTR SIZE
DEMO MODE
RETURN
SETUP MENU
CLOCK SET
AUTO DATE
1
AUTO TV ON 1998
TV INPUT
LTR SIZE
DEMO MODE
12 00
RETURN
[MENU] : END
[MENU] : END
6
4
SETUP MENU
CLOCK SET
AUTO DATE
7
AUTO TV ON 1999
TV INPUT
LTR SIZE
DEMO MODE
17 30
RETURN
1999
1
1
1999
1
80
12 00
SETUP MENU
4 7 1999
CLOCK SET
AUTO DATE 17:30:00
AUTO TV ON
TV INPUT
LTR SIZE
DEMO MODE
RETURN
1
[MENU] : END
12 00
4
[MENU] : END
1
Resetting the date and time
Переустановка даты и времени
To check the preset date and time
Для проверки предварительно
установленных даты и времени
Press DATE to display the date indicator.
Press TIME to display the time indicator.
Press DATE (or TIME) and then press TIME (or
DATE) to simultaneously display the date and
time indicator.
Press DATE and/or TIME again. The date and/
or time indicator disappears.
The year changes as follows:
PНажмите кнопку DATE для отображения
индикатора даты. Нажмите кнопку TIME для
отображения индикатора времени. Нажмите
кнопку DATE (или TIME), а затем нажмите
кнопку TIME (или DATE) для одновременного
отображения индикатора даты и времени.
Нажмите еще раз кнопку DATE и/или TIME.
Индикатор даты и/или времени исчезнет.
Год изменяется следующим образом:
1998 ˜ 1999 N · · · · n 2029
Note on the time indicator
The internal clock of your camcorder operates on
a 24-hour cycle.
Note on the auto date function
You can change the AUTO DATE setting by
selecting ON or OFF in the MENU settings. The
auto date function automatically displays the
date once a day.
However, the date may automatically appear
more than once a day if:
– you reset the date and time.
– you eject and insert the tape again.
– you stop recording within 10 seconds.
– you set AUTO DATE to OFF once and set it
back ON in the MENU settings.
Функция автоматической даты
Если Вы используете видеокамеру первый
раз, включите ее и переустановите дату и
время в соответствии со своим часовым
поясом, прежде чем начать запись (стр. 80).
Даты будет автоматически записываться в
течение 10 секунд после начала записи
(функция автоматической даты). Эта
функция работает один раз в день.
Примечание по индикатору времени
Встроенные часы Вашей видеокамеры
работают в 24-часовом режиме.
Примечание по функции автоматической
даты
Вы можете изменять установку AUTO DATE
путем выбора положений ON или OFF в
установках MENU. Функция автоматической
даты автоматически отбражает дату один
раз в день.
Однако, дата может автоматически
появляться больше одного раза при:
– переустановке даты и времени.
– выталкивании и установке ленты обратно
на место.
– остановке записи в пределах 10 секунд.
– установке команды AUTO DATE в
положение OFF и возвращении в
положение ON в установках MENU.
Customizing Your Camcorder Выполнение индивидуальных установок на видеокамере
Auto date function
When you use your camcorder for the first time,
turn it on and reset the date and time to your
time before you start recording (p. 80). The date
is automatically recorded for 10 seconds after
you start recording (Auto date function). This
function works only once a day.
81
— Additional Information —
— Дополнительная информация —
Usable cassettes and
playback modes
Используемые кассеты и
режимы воспроизведения
Selecting the cassette type
You can use either Hi8 or standard 8 mm video
cassettes on your camcorder. When you use a
Hi8 video cassette, recording and playback are
carried out in the Hi8 system. When you use a
standard 8 mm video cassette, recording and
playback are carried out in the standard 8 mm
system.
If you play back a tape recorded on a different
video recorder on your camcorder, the Playback
mode is automatically selected according to the
format in which the tape has been recorded.
This Hi8 system is an extension of the standard 8
mm system, and was developed to produce
higher quality pictures.
You cannot playback a tape recorded in the Hi8
system correctly on video recorder/players other
than a Hi8 video recorder/player.
What is video Hi8
?
“video Hi8 XR” is a function that further
enhances the image quality of video Hi8. This
function allows you to record and playback
pictures with clearer details.
Video tapes recorded on a camcorder having the
“XR” function show excellent picture quality
when they are played back on an “XR”
camcorder.
The playback quality will be the normal quality
of the Hi8 camcorder when video tapes recorded
on an “XR” camcorder are played back by a
conventional Hi8 camcorder or when video tapes
recorded on a conventional Hi8 camcorder are
played back on the “XR” camcorder.
* “XR” stands for “Extended Resolution.”
Выбор типа кассеты
Вы можете использовать на Вашей
видеокамере либо видеокассеты Hi8, либо
стандартные 8-мм видеокассеты. Если Вы
используете видеокассету Hi8, запись и
воспроизведение будут выполняться в
системе Hi8. Если Вы используете
стандартную 8-мм видеокассету, запись и
воспроизведение будут выполняться в
стандартной 8-мм системе.
Если Вы будете воспроизводить на Вашей
видеокамере ленту, записанную на разных
видеомагнитофонах, то режим
воспроизведения будет выбираться
автоматически в соответствии с форматом, в
котором была записана лента.
Система Hi8 является модификацией
стандартной 8-мм системы и была
разработана для получения
высококачественных изображений.
Вы не сможете воспроизвести надлежащим
образом ленту, записанную в системе Hi8, на
видеомагнитофоне/плейере, который не
относится к видеомагнитофону/плейеру Hi8.
Что такое video Hi8
?
“video Hi8 XR” является функцией, которая
еще улучшает качество изображения video
Hi8. Эта функция позволяет Вам записывать
и воспроизводить изображения с
утонченными деталями.
Видеоленты, записанные на видеокамере,
имеющей функцию “XR”, обеспечивают
превосходное качество изображения при
воспроизведении на видеокамере “XR”.
Качество изображения будет обычным
качеством, соответствующим видеокамере
Hi8, при воспроизведении видеолент,
записанных на видеокамере “XR”, на
обычной видеокамере Hi8 или же при
воспроизведении видеолент, записанных на
обычной видеокамере Hi8, на видеокамере
“XR”.
* “XR” означает “улучшенная разрешающая
способность”.
82
Usable cassettes and playback
modes
When you play back
The Playback mode (SP/LP) and system (Hi8/
standard 8 mm) are automatically selected
according to the format in which the tape has
been recorded. The quality of the recorded
picture in the LP mode, however, will not be as
good as the SP mode.
Note on AFM HiFi stereo
When you play back a tape, the sound will be
monaural if:
•You record the tape on your camcorder, then
play it back on an AFM HiFi monaural video
recorder/player.
•You record the tape on an AFM HiFi monaural
video recorder, then play it back on your
camcorder.
Foreign 8 mm video
Режим воспроизведения (SP/LP) и система
(Hi8/стандартная 8-мм система) выбираются
автоматически в соответствии с форматом, в
котором была выполнена запись на ленте.
Однако, качество записанного изображения
в режиме LP не будет таким хорошим, как в
режиме SP.
Примечание по системе AFM HiFi
При воспроизведении ленты звук будет
монофоническим, если:
•Вы запишите ленту на Вашем компьютере, а
затем будете воспроизводить ее на
монофоническом видеомагнитофоне/
плейере AFM HiFi.
•Вы запишите ленту на монофоническом
видеомагнитофоне/плейере AFM HiFi, а
затем будете воспроизводить на Вашем
компьютере.
Иностранные 8-мм видеоленты
Поскольку системы цветного телевидения
отличаются от страны к стране, возможно Вы
не сможете воспроизводить иностранные
предварительно записанные ленты. См.
раздел “Использование Вашей видеокамеры
за границей” для проверки систем цветного
телевидения, используемых в других странах.
Воспроизведение лент, записанных в
системе NTSC
Вы можете воспроизводить ленты,
записанные в системе NTSC, используя
режим SP. Если лента записана в системе
AFM HiFi, то будет воспроизводиться звук
AFM HiFi. Однако, имейте в виду, что во
время воспроизведения лент, записанных в
системе NTSC, будет иметь место
следующее.
•При воспроизведении ленты на экране
телевизора Вы можете не получить
первоначальные цвета в зависимости от
типа телевизора. При воспроизведении на
мультисистемном телевизоре установите
переключатель NTSC PB на нужный режим
в установках меню.
•Во время воспроизведения в нижней части
видоискателя будет появляться черная полоса.
•Вы не можете воспроизводить ленту,
записанную в видеосистеме NTSC в режиме
LP, ни на экране ЖКД, ни на экране
телевизора.
•Если на ленте имеются участки, записанные
в видеосистемах PAL и NTSC, то
функционирование счетчика ленты будет
неправильным. Это расхождение
объясняется разницей между счетными
циклами двух видеосистем.
•Вы не можете выполнять монтаж ленты,
записанной в системе NTSC, на другой КВМ.
Дополнительная информация
Playing back an NTSC-recorded tape
You can play back tapes recorded in the NTSC
video system using the SP mode. If the tape is
recorded in the AFM HiFi system, the AFM HiFi
sound is reproduced. However, note that the
following will occur during playback of an
NTSC-recorded tape.
•When playing back a tape on a TV screen, you
may not get the original colour depending on
the TV. When you play back on a Multi System
TV, set NTSC PB to the desired mode in the
menu settings.
•During playback, a black band appears on the
lower part of the viewfinder.
•You cannot play back a tape recorded in the
NTSC video system with the LP mode neither
on the LCD nor on a TV screen.
•If a tape has portions recorded in PAL and
NTSC video systems, the tape counter reading
is not correct. This discrepancy is due to the
difference between the counting cycle of the
two video systems.
•You cannot edit the NTSC-recorded tape onto
another VCR.
При выполнении воспроизведения
Additional information
Because TV colour systems differ from country to
country, you may not be able to play back foreign
pre-recorded tapes. Refer to “Using your
camcorder abroad” to check the TV colour
systems used in foreign countries.
Используемые кассеты и режимы
воспроизведения
83
Usable cassettes and playback
modes
Copyright signal
Используемые кассеты и режимы
воспроизведения
Сигнал авторского права
When you record
При записи
You cannot record software on your
camcorder that contains copyright control
signals for copyright protection of software.
“COPY INHIBIT” appears on the LCD screen, in
the viewfinder or on the TV screen if you try to
record such software.
Your camcorder does not record copyright
control signals on the tape when it records.
Вы не можете записывать на Вашей
видеокамере программы, которые
содержат контрольные сигналы
авторского права, в чем состоит суть
защиты авторских прав на программное
обеспечение.
На экране ЖКД, в видоискателе или на
экране телевизора появится индикация
“COPY INHIBIT”, если Вы попытаетесь
перезаписать такую программу.
При выполнении записи Ваша видеокамера
не записывает контрольные сигналы
авторского права на ленту.
When you playback a dual
sound track tape
When you play back a dual sound track tape on
an AFM HiFi stereo system, set “HiFi SOUND”
to the desired mode in the MENU settings
(p. 69).
При воспроизведении ленты с
двойной звуковой дорожкой
Sound from speaker
HiFi Sound
Mode
STEREO
1
2
Playing back
Playing back
a dual sound
a stereo tape
track tape
Stereo
Main sound and
sub sound
Monaural
Main sound
Unnatural
Sub sound
sound
You cannot record dual sound programmes on
your camcorder.
При воспроизведении ленты с двойной
звуковой дорожкой на стереофонической
системе AFM HiFi установите команду “HiFi
SOUND” в нужный режим в установках MENU
(стр. 69).
Звук от динамика
Режим
звучания
HiFi
STEREO
1
2
Воспроизведение Воспроизведение
стереофониленты с двойной
ческой ленты
звуковой дорожкой
Стерео
Главный звук и
вспомогательный
звук
Монофонический Главный звук
звук
Необычный
звук
Вспомогательный
звук
Вы не можете записывать программы с
двойным звучанием на Вашей видеокамере.
84
Changing the lithium
battery in your
camcorder
Замена литиевой
батарейки в Вашей
видеокамере
When replacing the lithium battery, keep the
battery pack or other power source attached.
Otherwise, you will need to reset the date, time
and other items in the MENU settings hold in
memory by the lithium battery.
При замене литиевой батарейки батарейный
блок или другой источник питания должен
быть прикреплен к видеокамере. В
противном случае Вам понадобится
переустанавливать дату, время и другие
пункты в установках MENU, хранимых в
памяти видеокамеры с помощью литиевой
батарейки.
Insert the battery with the positive (+) side facing
out. When the battery becomes weak or dead, the
I indicator flashes in the viewfinder for about 5
seconds when you set the POWER switch to
CAMERA. In this case, replace the battery
with a Sony CR2025 or Duracell DL-2025
lithium battery. Use of any other battery may
present a risk of fire or explosion. Discard used
batteries according to the manufacturer’s
instructions.
Lithium battery
•Keep the lithium battery out of the reach of
children.
•Should the battery be swallowed, immediately
consult a doctor.
•Wipe the battery with a dry cloth to ensure
good contact.
Lithium battery installed at the factory
This battery may not last 1 year.
ПРЕДУПРЕЖДЕНИЕ
Если с батарейкой неправильно обращаться,
она может взорваться. Не перезаряжайте, не
разбирайте и не бросайте в огонь батарейку.
Дополнительная информация
WARNING
The battery may explode if mistreated. Do not
recharge, disassemble, nor dispose of it in fire.
(--)
-
Additional information
(+)
Вставьте батарейку так, чтобы
положительный (+) полюс был обращен
наружу. Если батарейка станет или
разрядится, индикатор I будет мигать в
видоискателе около 5 секунд, если
переключатель POWER установлен в
положение CAMERA. В этом случае,
замените батарейку на аналогичную
литиевую батарейку Sony CR2025 или
Duracell DL-2025. Использование какойлибо другой батарейки создает риск
воспламенения или взрыва. Ликвидируйте
использованные батарейки в соответствии с
инструкциями предприятия-изготовителя.
Литиевая батарейка
•Храните литиевую батарейку в месте, не
доступном для детей.
•В случае, если кто-либо случайно проглотит
батарейку, следует немедленно обратиться
к врачу.
•Протрите батарейку сухой тканью для
обеспечения хорошего контакта.
Литиевая батарейка, установленная на
заводе
Этой батарейки может не хватить на 1 год.
85
Changing the lithium battery in
your camcorder
Замена литиевой батарейки в
Вашей видеокамере
Changing the lithium battery
Замена литиевой батарейки
(1) Open the LCD panel and open the lid of the
lithium battery compartment.
(2) Push the lithium battery down once and pull
it out from the holder.
(3) Install a Sony CR2025 or Duracell DL-2025
lithium battery with the positive (+) side
facing out.
(4) Close the lid.
(1) Откройте панель ЖКД и откройте крышку
отсека для литиевой батарейки.
(2) Нажмите литиевую батарейку вниз один
раз и выньте ее из держателя.
(3) Установите литиевую батарейку Sony
CR2025 или Duracell DL-2025 так, чтобы
положительный (+) полюс был обращен
наружу.
(4) Закройте крышку.
1
2
1
R 202
C
5
4
3
R 202
C
5
86
English
Troubleshooting
If you run into any problem using your camcorder, use the following table to troubleshoot the
problem. If the problem persists, disconnect the power source and contact your Sony dealer or local
authorized Sony service facility. If “C:ππ:ππ” appears on the LCD screen or in the viewfinder, the
self-diagnosis display function has worked. See page 90.
In the recording mode
Symptom
START/STOP does not operate.
The power goes off.
The image on the viewfinder screen
is not clear.
The SteadyShot function does not
work.
The autofocusing function does not
work.
The fader function does not work.
The v indicator flashes in the
viewfinder.
The picture does not appear in the
viewfinder.
Additional informatio Дополнительная информацияn
Recording stops in a few seconds.
Cause and/or Corrective Actions
• The POWER switch is set to VTR.
m Set it to CAMERA. (p. 19)
• The tape has run out.
m Rewind the tape or insert a new one. (p. 18, 31)
• The write-protect tab is set to expose the red mark.
m Use a new tape or slide the tab. (p. 18)
• The tape is stuck to the drum (moisture condensation).
m Remove the cassette and leave your camcorder for at least 1
hour to acclimatize. (p. 98)
• START/STOP MODE is set to 5SEC or .
m Set it to . (p. 24)
• While being operated in the CAMERA mode, your camcorder
has been in the standby mode for more than 5 minutes.
m Turn STANDBY down once and then up again. (p. 19)
• The viewfinder lens is not adjusted.
m Adjust the viewfinder lens. (p. 22)
• STEADYSHOT is set to OFF in the MENU settings.
m Set it to ON. (p. 69)
• The SteadyShot function does not work when the wide mode is
set to 16:9FULL.
• FOCUS is set to MANUAL.
m Set it to AUTO. (p. 54)
• Shooting conditions are not suitable for autofocus.
m Set FOCUS to MANUAL to focus manually. (p. 54)
• START/STOP MODE is set to 5SEC or .
m Set it to . (p. 24)
• The digital effect function is working.
m Cancel it. (p. 47)
• The video heads may be dirty.
m Clean the heads using the Sony V8-25CLH/V8-25CLD
cleaning cassette (not supplied). (p. 99)
• The LCD panel is open.
m Close the LCD panel. (p. 20)
(Continued on the following page)
87
Troubleshooting
Symptom
A vertical band appears when you
shoot a subject such as lights or a
candle flame against a dark
background.
Cause and/or Corrective Actions
• The contrast between the subject and background is too high.
Your camcorder is not a malfunction.
A vertical band appears when you
shoot a very bright subject.
• Your camcorder is not a malfunction.
Some tiny white spots appear in the
viewfinder or on the LCD screen.
• Slow shutter, low lux or NightShot +Slow shutter mode is
activated. This is not a malfunction.
• If 10 minutes elapse after you set the POWER switch to
CAMERA or DEMO MODE is set to ON in the MENU settings
without a cassette inserted, your camcorder automatically
starts the demonstration.
m Insert a cassette and the demonstration stops.
You can also cancel DEMO MODE. (p. 73)
• NIGHTSHOT is set to ON.
m Set it to OFF. (p. 26)
• NIGHTSHOT is set to ON in a bright place.
m Set it to OFF, or use the NightShot function in a dark place.
(p. 26)
An unknown picture is displayed in
the viewfinder or on the LCD screen.
The picture is recorded in incorrect
or unnatural colours.
Picture appears too bright, and the
subject does not appear in the
viewfinder or on the LCD screen.
In the playback mode
Symptom
The tape does not move when a
video control button is pressed.
The playback picture is not clear or
does not appear.
No sound or only a low sound is
heard when playing back a tape.
Cause and/or Corrective Actions
• The POWER switch is set to CAMERA or OFF.
m Set it to VTR. (p. 31)
• The tape has run out.
m Rewind the tape. (p. 33)
• The television’s video channel is not adjusted correctly.
m Adjust it. (p. 34)
• EDIT is set to ON in the MENU settings.
m Set it to OFF. (p. 69)
• The video head may be dirty.
m Clean the heads using the Sony V8-25CLH/V8-25CLD
cleaning cassette (not supplied). (p. 99)
• The stereo tape is played back with HiFi SOUND set to 2 in the
MENU settings.
m Set it to STEREO. (p. 69)
• The volume is turned to minimum.
m Open the LCD panel and press VOLUME +. (p. 31)
In the recording and playback modes
Symptom
The power does not turn on.
The end search function does not
work.
88
Cause and/or Corrective Actions
• The battery pack is not installed, or is dead or nearly dead.
m Install a charged battery pack. (p. 12, 13)
• The AC power adaptor is not connected to the mains.
m Connect the AC power adaptor to the mains. (p. 17)
•The tape was ejected after recording.
•You have not recorded on the new cassette yet.
Troubleshooting
Symptom
The battery pack is quickly
discharged.
The battery remaining indicator does
not indicate the correct time.
The cassette cannot be removed from
the holder.
Others
Symptom
The Remote Commander supplied
with your camcorder does not work.
The date or time indicator does not
appear, and the bars “--:--:--” appear.
Cause and/or Corrective Actions
• COMMANDER is set to OFF in the MENU settings.
m Set it to ON. (p. 69)
• Something is blocking the infrared rays.
m Remove the obstacle.
• The batteries inserted in the battery holder with the + –
polarities incorrectly matching the + – marks.
m Insert the batteries with the correct polarity. (p. 111)
• The batteries are dead.
m Insert new ones. (p. 111)
• Reset the date and time. (p. 80)
The picture from a TV or VCR does
not appear even when your
camcorder is connected to outputs on
the TV or VCR.
• DISPLAY is set to V-OUT/LCD in the MENU settings.
m Set it to LCD. (p. 69)
The melody or beep sounds for 5
seconds.
• Moisture condensation has occurred.
m Remove the cassette and leave your camcorder for at least 1
hour to acclimatize. (p. 98)
• Some troubles has occurred in your camcorder.
m Remove the cassette and insert it again, then operate your
camcorder.
• The AC power adaptor is disconnected.
m Connect it firmly. (p. 13)
• Something is wrong with the battery pack.
m Contact your Sony dealer or local authorized Sony service
facility.
While charging the battery pack, no
indicator appears or the indicator
flashes in the display window.
Additional informatio Дополнительная информацияn
The { and 6 indicators flash and no
functions except for cassette ejection
work.
Cause and/or Corrective Actions
• Your camcorder does not operate when you use a battery pack
that is not an “InfoLITHIUM” battery pack.
m Use an “InfoLITHIUM” battery pack. (p. 16)
• The operating temperature is too low.
• The battery pack is not fully charged.
m Charge the battery pack again. (p. 13)
• The battery pack is completely dead, and cannot be recharged.
m Replace with a new battery pack. (p. 12)
• You have used the battery pack in an extremely hot or cold
environment for a long time.
• The battery pack is completely dead, and cannot be recharged.
m Replace with a new battery pack. (p. 12)
• The battery is dead.
m Use a charged battery pack. (p. 12, 13)
• The power source is disconnected.
m Connect it firmly. (p. 12, 17)
• The battery is dead.
m Use a charged battery pack or the AC power adaptor.
(p. 12, 13)
• Moisture condensation has occurred.
m Remove the cassette and leave your camcorder for at least 1
hour to acclimatize. (p. 98)
89
English
Self-diagnosis display
Your camcorder has a self-diagnosis display
function.
This function displays the current condition of
your camcorder as a 5-digit code (a combination of
a letter and figures) in the viewfinder, on the LCD
screen or in the display window. If a 5-digit code is
displayed, check the following code chart. The last
two digits (indicated by ππ) will differ depending
on the state of your camcorder.
Viewfinder (or LCD screen)
C:21:00
Self-diagnosis display
•C:ππ:ππ
You can service your camcorder
yourself.
•E:ππ:ππ
Contact your Sony dealer or local
authorized Sony facility.
Five-digit display
C:04:ππ
C:21:ππ
C:22:ππ
C:31:ππ
C:32:ππ
E:61:ππ
E:62:ππ
Cause and/or Corrective Actions
• You are using a battery pack that is not an “InfoLITHIUM”
battery pack.
m Use an “InfoLITHIUM” battery pack. (p. 16)
• Moisture condensation has occurred.
m Remove the cassette and leave your camcorder for at least 1
hour to acclimatize. (p. 98)
• The video heads are dirty.
m Clean the heads using the Sony V8-25CLH/V8-25CLD
cleaning cassette (not supplied). (p. 99)
• A malfunction other than the above that you can service has
occurred.
m Remove the cassette and insert it again, then operate your
camcorder.
m Disconnect the mains lead of the AC power adaptor or
remove the battery pack. After reconnecting the power
source, operate your camcorder.
• A malfunction that you cannot service has occurred.
m Contact your Sony dealer or local authorized Sony service
facility and inform them of the 5-digit code.
(example: E:61:10)
If you are unable to rectify the problem even if you try corrective actions a few times, contact your
Sony dealer or local authorized Sony service facility.
90
English
Warning indicators and messages
If indicators and messages appear in the viewfinder, on the LCD screen or in the display window,
check the following:
See the page in parentheses “( )” for more information.
•The warning messages do not appear in the mirror mode.
•The indicators and messages are displayed in yellow.
Warning indicators
The video heads are dirty
Fast flashing:
•You need to clean the heads using the Sony V8-25CLH/
V8-25CLD cleaning cassette (not supplied) (p. 99).
Warning indicator as to tape
Slow flashing:
•The tape is near the end.
•No tape is inserted (p. 18).*
•The write-protect tab on the
cassette is out (red) (p. 18).*
Fast flashing:
•The tape has run out (p. 18, 31).*
The lithium battery is weak or is not
installed (p. 85)
Self-diagnosis display (p. 90)
C:21:00
Moisture condensation has
occurred*
Fast flashing:
•Eject the cassette, turn off your
camcorder, and leave it for
about 1 hour with the cassette
compartment open (p. 98).
You need to eject the cassette
Slow flashing:
•The write-protect tab on the
cassette is out (red) (p. 18).*
Fast flashing:
•Moisture condensation has
occurred (p. 98).
•The tape has run out
(p. 18, 31).*
•The self-diagnosis display
function is activated (p. 90).
Additional informatio Дополнительная информацияn
The battery is dead or nearly
dead
Slow flashing:
•The battery is nearly dead.
Fast flashing:
•The battery is dead (p. 13).
Warning messages
CLEANING
CASSETTE
COPY
INHIBIT
The video heads are dirty.
You tried to record a picture that has a copyright control signal (p. 84).
* You hear the melody or beep sound.
91
Русский
Поиск и устранение неисправностей
Если у Вас возникла какая-либо проблема при использовании видеокамеры, воспользуйтесь
следующей таблицей для отыскания и устранения проблемы. Если проблема не устраняется,
то следует отсоединить источник питания и обратиться в сервисный центр Sony или в местное
уполномоченное предприятие по обслуживанию изделий Sony. Если на экране ЖКД или в
видоискателе появится индикация “С:ππ:ππ”, это значит, что сработала функция дисплея
самодиагностики. См. стр. 90.
В режиме записи
Возможная неисправность
Не работает кнопка START/STOP.
Запись останавливается через
несколько секунд.
Выключается питание.
Изображение на экране
видоискателя является нечетким.
Не работает функция устойчивой
съемки.
Не работает функция
автоматической фокусировки.
Не работает функция фейдера.
В видоискателе мигает индикатор
v.
92
Изображение не появляется в
видоискателе.
Вероятная причина и/или метод устранения
• Переключатель POWER установлен в положение VTR.
m Установите его в положение CAMERA. (cтр. 19)
• Закончилась лента.
m Перемотайте ленту назад или вставьте новую кассету.
(стр. 18, 31)
• Лепесток защиты записи установлен так, что выставлена
красная метка.
m Используйте новую кассету или передвиньте лепесток.
(стр. 18)
• Лента прилипла к барабану (конденсация влаги).
m Выньте кассету и оставьте видеокамеру примерно на 1
час для акклиматизации. (стр. 98)
• Переключатель START/STOP MODE установлен в
положение 5SEC или .
m Установите его в положение . (стр. 24)
• При работе в режиме CAMERA Ваша видеокамера
находилась в режиме ожидания более 5 минут.
m Поверните вниз рычаг STANDBY, а затем снова вверх.
(стр. 19)
• Не отрегулирован объектив видоискателя.
m Отрегулируйте объектив видоискателя. (стр. 22)
• Команда STEADYSHOT установлена в положение OFF в
установках MENU.
m Установите ее в положение ON (стр. 69)
• Функция устойчивой съемки не работает, если
широкоэкранный режим установлен в положение 16:9FULL.
• Команда FOCUS установлена в положение MANUAL.
m Установите ее в положение AUTO. (cтр. 54)
• Условия съемки являются неподходящими для
автоматической фокусировки.
m Установите команду FOCUS в положение MANUAL для
выполнения фокусировки вручную. (стр. 54)
• Команда START/STOP MODE установлена в положение 5SEC
или .
m Установите ее в положение . (стр. 24)
• Приведена в действие функция цифрового эффекта.
m Отмените ее. (стр. 47)
• Возможно, загрязнены видеоголовки.
m Почистите видеоголовки с помощью очистительной кассеты
Sony V8-25CLH/V8-25CLD (не прилагается). (стр. 99)
• Открыта панель ЖКД.
m Закройте панель ЖКД. (стр. 20)
Поиск и устранение неисправностей
Возможная причина
Вероятная причина и/или метод устранения
Появляется вертикальная черная
• Слишком высокая контрастность между объектом и
полоса при съемке объектов, типа
фоном. В видеокамере нет неисправности.
лампы или пламени свечи на темном
фоне.
Появляется вертикальная черная полоса при
съемке очень ярких объектов.
• В видеокамере нет неисправности.
В видоискателе или на экране ЖКД
появляются маленькие белые точки.
В режиме воспроизведения
Возможная причина
Вероятная причина и/или метод устранения
• Переключатель POWER установлен в положение
CAMERA или OFF.
m Установите его в положение VTR. (cтр. 31)
• Закончилась лента.
m Перемотайте ленту назад. (стр. 33)
Воспроизводимое изображение
• Видеоканал телевизора отрегулирован неправильно.
является нечетким или не
m Отрегулируйте его надлежащим образом. (стр. 34)
появляется вообще.
• Команда EDIT установлена в положение ON в установках MENU.
m Установите ее в положение OFF. (стр. 69)
• Возможно, загрязнены видеоголовки.
m Почистите видеоголовки с помощью очистительной кассеты
Sony V8-25CLH/V8-25CLD (не прилагается). (стр. 99)
При воспроизведении ленты нет
• Стереофоническая лента воспроизводится при
звука или же слышен только тихий
установленном переключателе HiFi SOUND в положение 2
звук.
в установках меню.
m Установите его в положение STEREO. (стр. 69)
• Громкость установлена на минимальную величину.
m Откройте панель ЖКД и нажмите кнопку VOLUME +. (cтр. 31)
При нажатии кнопки управления
видеокамерой лента не
перемещается.
Additional informatio Дополнительная информацияn
• Приведен в действие режим ночной съемки + медленного
затвора, низкой освещенности или ночной суперсъемки.
• Если пройдет 10 минут после того, как Вы установили
В видоискателе или на экране
ЖКД отображается необычное
переключатель POWER в положение CAMERA или
изображение.
команду DEMO MODE установили в положение ON в
установках MENU без вставленной кассеты, Ваша
видеокамера автоматически начнет демонстрацию.
m Вставьте кассету, и демонстрация остановится.
Вы также можете отменить режим DEMO MODE. (стр. 78)
• Команда NIGHTSHOT в положение ON.
Изображение записывается с неправильными или ненатуральными цветами. m Установите ее в положение OFF. (стр. 26)
Изображение получается слишком • Команда NIGHTSHOT в положение ON в ярком месте.
m Установите ее в положение OFF или используйте
ярким, а объект не появляется в
видоискателе или на экране ЖКД.
функцию ночной съемки в темном месте. (стр. 26)
В режимах записи и воспроизведения
Возможная причина
Не включается питание.
Не работает функция поиска
конца на ленте.
Вероятная причина и/или метод устранения
• Не установлен батарейный блок, либо же он разрядился
или почти разрядился.
m Установите заряженный батарейный блок. (стр. 12, 13)
• Сетевой адаптер переменного тока не подсоединен к сети.
m Подсоедините сетевой адаптер переменного тока к
сети. (стр. 17)
•После записи кассета была извлечена из видеокамеры.
•Запись на новую ленту еще не выполнялась.
(Продолжение на следующей странице)
93
Поиск и устранение неисправностей
Возможная причина
Вероятная причина и/или метод устранения
• Ваша видеокамера не работает, если Вы используете батарейный блок, не являющийся батарейным блоком “InfoLITHIUM”.
m Используйте батарейный блок “InfoLITHIUM”. (стр. 16)
• Окружающая температура является слишком низкой.
• Батарейный блок заряжен не полностью.
m Зарядите снова батарейный блок. (стр. 13)
• Батарейный блок полностью разряжен, но не может перезаряжаться.
m Замените его на новый батарейный блок. (стр. 12)
Индикатор оставшегося заряда
• Вы использовали длительное время батарейный блок в
крайне жарких или холодных окружающих условиях.
батарейного блока показывает
• Батарейный блок полностью разряжен, но не может
неправильное время.
перезаряжаться.
m Замените его на новый батарейный блок. (стр. 12)
• Батарейный блок полностью разряжен.
m Используйте заряженный батарейный блок. (стр. 12, 13)
Кассета не вынимается из
• Отсоединен источник питания.
держателя.
m Подсоедините его плотно. (стр. 12, 17)
• Батарейный блок разряжен.
m Используйте заряженный батарейный блок или сетевой
адаптер переменного тока (стр. 12, 13)
Мигают индикаторы { и 6, и
• Произошла конденсация влаги.
никакие функции, кроме
m Выньте кассету и оставьте Вашу видеокамеру примерно
извлечения кассеты, не работают.
на 1 час для акклиматизации. (стр. 98)
Батарейный блок быстро
разряжается.
Прочее
Возможная причина
Вероятная причина и/или метод устранения
• Команда COMMANDER установлена в положение OFF в
установках MENU.
m Установите ее в положение ON. (стр. 69)
• Что-то преграждает инфракрасные лучи.
m Устраните препятствие.
• Батарейки вставлены в держатель так, что полюса + и –
расположены не в соответствии со знаками + –.
m Вставьте батарейки, соблюдая надлежащую полярность.
(стр. 111)
• Батарейки разрядились.
m Вставьте новые батарейки. (стр. 111)
Не появляется индикатор даты или • Переустановите дату и время. (стр. 80)
Не работает прилагаемый к Вашей
видеокамере пульт
дистанционного управления.
времени, а появляются метки “--:--:--”.
Изображение от телевизора или
КВМ не появляется, даже если
Ваша видеокамера подсоединена
к выходным гнездам на
телевизоре или КВМ.
В течение 5 секунд звучит
мелодия или зуммерный сигнал.
94
Во время зарядки батарейного
блока ни один из индикаторов не
появляется и не мигает в окошке
дисплея.
• Команда DISPLAY установлена в положение V-OUT/LCD в
установках MENU.
m Установите ее в положение LCD. (стр. 69)
• Произошла конденсация влаги.
m Выньте кассету и оставьте Вашу видеокамеру примерно
на 1 час для акклиматизации. (стр. 98)
• В Вашей видеокамеры произошли неполадки.
m Выньте кассету и вставьте ее снова, а затем включите
Вашу видеокамеру.
• Отсоединен сетевой адаптер переменного тока.
m Подсоедините его плотно. (стр. 13)
• Неполадка с батарейным блоком.
m Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony.
Русский
Индикация самодиагностики
В Вашей видеокамере имеется функция
самодиагностики.
Эта функция отображает текущее состояние
Вашей видеокамеры в виде 5-значного кода
(комбинация из одной буквы и цифр) в
видоискателе, на экране ЖКД или в окошке
дисплея. В случае отображения 5-значного
кода, следует выполнить проверку в
соответствии со следующей таблицей кодов.
Последние две цифры (обозначенные как ππ)
будут отличаться в зависимости от состояния
Вашей видеокамеры.
C:04:ππ
C:21:ππ
C:22:ππ
C:31:ππ
C:32:ππ
E:61:ππ
E:62:ππ
C:21:00
Индикация самодиагностики
•С:ππ:ππ
Вы можете выполнить
обслуживание Вашей видеокамеры
самостоятельно.
•Е:ππ:ππ
Обратитесь в сервисный центр Sony
или в местное уполномоченное
предприятие по обслуживанию
изделий Sony.
Вероятная причина и/или метод устранения
• Вы используете батарейный блок, который не является
батарейным блоком “InfoLITHIUM”.
m Используйте батарейный блок “InfoLITHIUM” (стр. 16)
• Произошла конденсация влаги.
m Выньте кассету и оставьте Вашу видеокамеру примерно
на 1 час для акклиматизации. (стр. 98)
• Загрязнены видеоголовки.
m Почистите видеоголовки с помощью очистительной
кассеты Sony V8-25CLH/V8-25CLD (не прилагается).
(стр. 99)
• Произошла неполадка, отличающаяся от приведенных
выше, которую Вы можете устранить самостоятельно.
m Выньте кассету и вставьте ее снова, а затем включите
Вашу видеокамеру.
m Отсоедините провод электропитания сетевого адаптере
переменного тока или же выньте батарейный блок.
После повторного подсоединения источника питания
включите Вашу видеокамеру.
• Произошла неполадка, которую Вы можете устранить
самостоятельно.
m Обратитесь в сервисный центр Sony или в местное
уполномоченное предприятие по обслуживанию изделий
Sony, где следует сообщить о 5-значном коде.
(пример: Е:61:10)
Additional informatio Дополнительная информацияn
Пятизначная индикация
Видоискатель (или экран ЖКД)
Если Вы не можете самостоятельно устранить неполадку даже после опробования
соответствующих методов устранения несколько раз, обратитесь в сервисный центр Sony или
в местное уполномоченное предприятие по обслуживанию изделий Sony.
95
Русский
Предупреждающие индикаторы и сообщения
Если в видоискателе, на экране ЖКД или в окошке дисплея появятся индикаторы и
сообщения, проверьте следующее:
См. страницу в круглых скобках “( )” для более подробной информации.
•Предупреждающие сообщения не будут появляться в зеркальном режи ме.
•Индикаторы и сообщения отображаются желтым цветом.
Предупреждающие индикаторы
Загрязнились видеоголовки
Быстрое мигание:
•Вам нужно почистить головки с помощью очистительной
кассеты Sony V8-25CLH/V8-25CLD (не прилагается). (стр.99).
Батарейный блок разрядился
или почти разрядился
Медленное мигание:
•Батарейный блок почти
разряжен.
Быстрое мигание:
•Батарейный блок разряжен (стр. 13).
Предупреждающий индикатор
относительно ленты
Медленное мигание:
• Лента почти достигла конца.
• Лента не вставлена (стр. 18).*
• Лепесток защиты записи на кассете
отсутствует (красный) (стр. 18).*
Быстрое мигание:
• Лента закончилась (стр. 18, 31).*
Литиевая батарейка разрядилась
или не установлена совсем (стр. 85)
Предупреждающие сообщения
CLEANING
CASSETTE
COPY
INHIBIT
C:21:00
Произошла конденсация
влаги*
Быстрое мигание:
•Вытолкните кассету,
выключите Вашу
видеокамеру и оставьте ее
примерно на 1 час с
открытым отсеком для
кассеты (стр. 98).
Вам нужно извлечь кассету
Медленное мигание:
•Лепесток защиты записи на
кассете отсутствует (красный)
(стр. 18).*
Быстрое мигание:
•Произошла конденсация
влаги (стр. 98).
•Лента закончилась
(стр. 18, 31).*
•Сработала функция
индикации самодиагностики
(стр. 95).
Загрязнились видеоголовки.
Вы пытались записать изображение, на котором имеется сигнал авторского
права (стр. 84).
* Вы услышите мелодию или зуммерный сигнал.
96
Индикация самодиагностики
(стр. 95)
Using your camcorder
abroad
Using your camcorder abroad
You can use your camcorder in any country or
area with the AC power adaptor supplied with
your camcorder within 100 V to 240 V AC,
50/60 Hz.
Your camcorder is a PAL system based
camcorder. If you want to view the playback
picture on a TV, it must be a PAL system based
TV with VIDEO/AUDIO input jack.
The following shows TV colour systems used
overseas.
PAL-M system
Brazil
PAL-N system
Argentina, Paraguay, Uruguay
Использование Вашей
видеокамеры за границей
Вы можете использовать Вашу видеокамеру
в любой стране или области с помощью
сетевого адаптера переменного тока,
прилагаемого к Вашей видеокамере, который
можно использовать в пределах от 100 В до
240 В переменного тока с частотой 50/60 Гц.
Ваша видеокамера основана на системе PAL.
Если Вы хотите просмотреть
воспроизводимое изображение на
телевизоре, то это должен быть телевизор,
основанный на системе PAL, с входными
гнездами VIDEO/AUDIO.
Ниже приведены системы цветного
телевидения, используемые за рубежом.
Система PAL
Австралия, Австрия, Бельгия,
Великобритания, Германия, Голландия,
Гонконг, Дания, Испания, Италия, Китай,
Кувейт, Малайзия, Новая Зеландия,
Норвегия, Португалия, Сингапур, Словацкая
Республика, Таиланд, Финляндия, Чешская
Республика, Швейцария, Швеция и т.д.
Система PAL-M
Бразилия
SECAM system
Bulgaria, France, Guyana, Hungary, Iran, Iraq,
Monaco, Poland, Russia, Ukraine, etc.
Система NTSC
Багамские острова, Боливия, Венесуэла,
Канада, Колумбия, Корея, Мексика, Перу,
Суринам, США, Тайвань, Филиппины,
Центральная Америка, Чили, Эквадор,
Ямайка, Япония и т.д.
Simple setting of clock by time
difference
You can easily set the clock to the local time by
setting a time difference. Select WORLD TIME in
the MENU settings. See page 69 for more
information.
Система PAL-N
Аргентина, Парагвай, Уругвай
Дополнительная информация
NTSC system
Bahama Islands, Bolivia, Canada, Central
America, Chile, Colombia, Ecuador, Jamaica,
Japan, Korea, Mexico, Peru, Surinam, Taiwan, the
Philippines, the U.S.A., Venezuela, etc.
Additional information
PAL system
Australia, Austria, Belgium, China, Czech
Republic, Denmark, Finland, Germany, Great
Britain, Holland, Hong Kong, Italy, Kuwait,
Malaysia, New Zealand, Norway, Portugal,
Singapore, Slovak Republic, Spain, Sweden,
Switzerland, Thailand, etc.
Использование Вашей
видеокамеры за границей
Система SECAM
Болгария, Венгрия, Гвиана, Ирак, Иран,
Монако, Польша, Россия, Украина, Франция и
т.д.
Простая установка разницы во
времени на часах
Вы можете легко установить часы на местное
время путем установки разницы во времени.
Выберите команду WORLD TIME в
установках MENU. Подробные сведения
приведены на стр. 69.
97
Maintenance
information and
precautions
Moisture condensation
If your camcorder is brought directly from a cold
place to a warm place, moisture may condense
inside your camcorder, on the surface of the tape,
or on the lens. In this condition, the tape may
stick to the head drum and be damaged or your
camcorder may not operate correctly. If there is
moisture inside your camcorder, the beep sounds
and the { indicator flashes. When the 6
indicator flashes at the same time, the cassette is
inserted in your camcorder. If moisture
condenses on the lens, the indicator will not
appear.
If moisture condensation occurred
None of the functions except cassette ejection will
work. Eject the cassette, turn off your camcorder,
and leave it for about 1 hour with the cassette
compartment open. Your camcorder can be used
again if the { indicator does not appear when
the power is turned on again.
Note on moisture condensation
Moisture may condense when you bring your
camcorder from a cold place into a warm place
(or vice versa) or when you use your camcorder
in a hot place as follows:
•You bring your camcorder from a ski slope into
a place warmed up by a heating device
•You bring your camcorder from an airconditioned car or room into a hot place outside
•You use your camcorder after a squall or a
shower
•You use your camcorder in a high temperature
and humidity place
How to prevent moisture condensation
When you bring your camcorder from a cold
place into a warm place, put your camcorder in a
plastic bag and tightly seal it. Remove the bag
when the air temperature inside the plastic bag
has reached the surrounding temperature (after
about 1 hour).
98
Информация по уходу
за аппаратом и меры
предосторожности
Конденсация влаги
Если видеокамера принесена прямо из
холодного места в теплое, то внутри
видеокамеры, на поверхности ленты или на
объективе может произойти конденсанция
влаги. В таком состоянии лента может
прилипнуть к барабану головки и будет
повреждена или же видеокамера не сможет
работать надлежащим образом. Если внутри
видеокамеры произошла конденсация влаги,
то прозвучит зуммерный сигнал, а на экране
ЖКД будет мигать индикатор {. Если в то
же самое время будет мигать индикатор 6,
это значит, что в видеокамеру вставлена
кассета. Если влага сконденсировалась на
объективе, индикатор появляться не будет.
Если произошла конденсация влаги
Ни одна из функций, кроме выталкивания
кассеты, не будут работать. Извлеките
кассету, выключите видеокамеру и оставьте
ее приблизительно на 1 час с открытым
отсеком для кассеты. Если при повторном
включении питания индикатор { не появится
на дисплее, Вы можете снова пользоваться
видеокамерой.
Примечание по конденсации влаги
Влага может образоваться, если Вы
принесете Вашу видеокамеру из холодного
места в теплое (или наоборот) или когда Вы
используете Вашу видеокамеру в жарком
месте в следующих случаях:
•Вы принесли Вашу видеокамеру с лыжного
склона в помещение, где функционирует
обогреватель
•Вы принесли Вашу видеокамеру из
автомобиля или из комнаты с воздушным
кондиционированием в жаркое место на
улице
•Вы используете видеокамеру после грозы
или дождя
•Вы используете Вашу видеокамеру в очень
жарком и влажном месте.
Как предотвратить конденсацию влаги
Если видеокамера принесена из холодного
места в теплое, то положите видеокамеру в
полиэтиленовый пакет и плотно заклейте
его. Выньте видеокамеру из полиэтиленового
пакета, когда температура воздуха внутри
пакета достигнет температуры окружающего
воздуха (приблизительно через 1 час).
Maintenance information and
precautions
Maintenance information
Информация по уходу за аппаратом
и меры предосторожности
Информация по уходу за аппаратом
Cleaning the video head
Чистка видеоголовок
To ensure normal recording and clear pictures,
clean the video heads. The video head may be
dirty when:
•The v˚ indicator and “ CLEANING
CASSETTE” message appear one after another
or the v indicator flashes on the LCD screen or
in the viewfinder.
•Playback pictures contain noise.
•Playback pictures are hardly visible.
•Playback pictures do not appear.
Для обеспечения нормальной записи и
четкого изображения следует периодически
чистить видеоголовки. Видеоголовки
возможно загрязнены, если:
•На экране ЖКД или в видоискателе
появляются один за другим индикатор v и
сообщение “ CLEANING CASSETTE” или
же мигат индикатор v.
•воспроизводимое изображение содержит
помехи.
•воспроизводимое изображение с трудом
различимо.
•воспроизводимое изображение не
появляется на экране.
If this happens, clean the video heads with the
Sony V8-25CLH/V8-25CLD cleaning cassette
(not supplied).
[b]
[a] Slightly dirty
[b] Very dirty
[a] Слегка загрязнены
[b] Очень загрязнены
Note on video heads
When the playback pictures are still contain noise
even if you have cleaned the video heads with a
cleaning cassette, the video heads may have
worn down due to long use. If this is the case,
they must be replaced with new heads. Contact
your Sony dealer or local authorized Sony service
facility.
Примечание по видеоголовкам
Если воспроизводимое изображение все еще
содержит помехи даже после того, как Вы
почистили видеоголовки с помощью
очистительной кассеты, то, возможно,
видеоголовки уже износились вследствие
длительной эксплуатации видеокамеры. В
этом случае, их следует заменить на новые.
Обратитесь в сервисный центр Sony или в
местное уполномоченное предприятие по
обслуживанию изделий Sony.
Cleaning the LCD screen
If fingerprints or dust make the LCD screen dirty,
we recommend using a LCD Cleaning Kit (not
supplied) to clean the LCD screen.
Дополнительная информация
[a]
Additional information
Если это произошло, почистите видеоголовки
с помощью очистительной кассеты Sony V825CLH/V8-25CLD (не прилагается).
Чистка экрана ЖКД
Если на экране ЖКД появятся отпечатки или
пыль, рекомендуется воспользоваться
очистительным набором для ЖКД (не
прилагается) для чистки ЖКД.
99
Maintenance information and
precautions
Информация по уходу за аппаратом
и меры предосторожности
Removing dust from inside the
viewfinder
Удаление пыли изнутри видоискателя
(1) 1Remove the screw with a screwdriver (not
supplied). 2Then, while sliding the
RELEASE knob, 3turn the eyecup in the
direction of the arrow and pull it out.
(2) Clean the surface with a commercially
available blower for a still camera.
(3) Reattach the eyecup and replace the screw.
(1) 1Отвинтите винт с помощью отвертки (не
прилагается). 2Затем, передвинув кнопку
RELEASE, 3поверните окуляр в
направлении стрелки и потяните его.
(2) Почистите поверхность с помощью
воздуходувки для фотоаппаратов,
которая приобретается отдельно.
(3) Прикрепите наглазник и завинтите винт
обратно на место.
Caution
Do not remove any other screws. You may
remove only the screw to remove the eyecup.
Внимание
Не отвинчивайте другие винты. Вы можете
отвинчивать только винт для снятия окуляра.
Меры предосторожности
Precautions
Camcorder operation
•Operate your camcorder on 7.2 V (battery pack)
or 8.4 V (AC power adaptor).
•For DC or AC operation, use the accessories
recommended in this operating instructions.
•If any solid object or liquid get inside the
casing, unplug your camcorder and have it
checked by a Sony dealer before operating it
any further.
•Avoid rough handling or mechanical shock. Be
particularly careful of the lens.
•Keep the POWER switch set to OFF when you
are not using your camcorder.
•Do not wrap your camcorder with a towel, for
example, and operate it. Doing so might cause
heat to build up inside.
•Keep your camcorder away from strong
magnetic fields or mechanical vibration.
•Do not touch the LCD screen with your fingers
or a sharp-pointed object.
•If your camcorder is used in a cold place, a
residual image may appear on the LCD screen.
This is not a malfunction.
•While using your camcorder, the back of the
LCD screen may heat up. This is not a
malfunction.
100
Эксплуатация видеокамеры
•Эксплуатируйте видеокамеру от 7,2 В
(батарейный блок) или 8,4 В (сетевой
адаптер переменного тока)
•Что касается эксплуатации видеокамеры от
постоянного и переменного тока, используйте
принадлежности, рекомендуемые в данной
инструкции по эксплуатации.
•Если какой-нибудь твердый предмет или
жидкость попали внутрь корпуса, то
выключите видеокамеру и проверьте ее у
дилера Sony перед дальнейшей ее
эксплуатацией.
•Избегайте грубого обращения с
видеокамерой или механических ударов.
Будьте особенно осторожны с объективом.
•Если видеокамера не используется, держите
выключатель POWER в положении OFF.
•Не заворачивайте Вашу видеокамеру,
например, в полотенце, и не эксплуатируйте
ее в таком состоянии. В противном случае
может произойти повышение температуры
внутри видеокамеры.
•Держите Вашу видеокамеру подальше от
сильных магнитных полей или механической
вибрации.
•Не прикасайтесь к экрану ЖКД своими
пальцами или острыми предметами.
•При эксплуатации Вашей видеокамеры в
холодном месте, на экране ЖКД может
появляться остаточное изображение. Это
не является неисправностью.
•При эксплуатации Вашей видеокамеры, задняя
сторона экрана ЖКД может нагреваться. Это
не является неисправностью.
Maintenance information and
precautions
Информация по уходу за аппаратом
и меры предосторожности
Built-in light
Встроенная подсветка
•Do not knock or jolt the built-in light while it is
turned on as it may damage the bulb or shorten
the life of the bulb.
•Do not leave the built-in light on while it is
resting on or against something; it may cause a
fire or damage the built-in light.
•Не стучите по устройству подсветки и не
трясите его в то время, когда оно включено,
поскольку это может повредить лампу
накаливания или сократить ее срок службы.
•Не оставляйте встроенную подсветку
включенной в то время, когда она на чем-то
лежит или направлена на какой-либо предмет.
On handling tapes
Do not insert anything into the small holes on the
rear of the cassette. These holes are used to sense
the type and thickness of the tape and if the
recording tab is in or out.
Camcorder care
•Unplug the unit from the mains when you are
not using the unit for a long time. To disconnect
the mains lead, pull it out by the plug. Never
pull the mains lead itself.
•Do not operate the unit with a damaged cord or
if the unit has been dropped or damaged.
•Do not bend the mains lead forcibly, or place a
heavy object on it. This will damage the cord
and may cause fire or electrical shock.
•Prevent metallic objects from coming into
contact with the metal parts of the connecting
section. If this happens, a short may occur and
the unit may be damaged.
•Always keep metal contacts clean.
•Do not disassemble the unit.
•Do not apply mechanical shock or drop the
unit.
Уход за видеокамерой
•Если Ваша видеокамера не будет
используется в течение длительного
периода времени, выньте ленту и
батарейный блок. Периодически
включайте питание, оперируйте
устройствами CAMERA и VTR и
воспроизводите ленту порядка 3-х минут.
•Чистите объектив с помощью мягкой
кисточки для удаления пыли. Если имеются
отпечатки пальцев на объективе, то
удалите их с помощью мягкой ткани.
•Чистите корпус видеокамеры с помощью
сухой мягкой ткани или мягкой ткани,
слегка смоченной раствором умеренного
моющего средства. Не используйте какихлибо типов растворителей, которые могут
повредить отделку.
•Не допускайте попадания песка в видеокамеру. Если Вы используете видеокамеру на
песчаном пляже или в каком-либо пыльном
месте, предохраните аппарат от песка или
пыли. Песок или пыль могут привести к
неисправности аппарата, которая иногда
может быть неисправимой.
Сетевой адаптер переменного тока
Дополнительная информация
AC power adaptor
Не вставляйте ничего в маленькие отверстия
на задней стороне кассеты. Эти отверстия
используются для определения типа и
толщины ленты, а также для определения
наличия или отсутствия лепестка защиты
записи на ленте.
Additional information
•When your camcorder is not to be used for a
long time, remove the tape and battery.
Periodically turn on the power, operate the
CAMERA and VTR sections and play back a
tape for about 3 minutes.
•Clean the lens with a soft brush to remove dust.
If there are fingerprints on the lens, remove
them with a soft cloth.
•Clean the camcorder body with a dry soft cloth,
or a soft cloth lightly moistened with a mild
detergent solution. Do not use any type of
solvent which may damage the finish.
•Do not let sand get into your camcorder. When
you use your camcorder on a sandy beach or in
a dusty place, protect it from the sand or dust.
Sand or dust may cause your camcorder to
malfunction, and sometimes this malfunction
cannot be repaired.
Относительно обращения с лентами
•Отсоедините аппарат от электрической
сети, если он не используется длительное
время. Для отсоединения сетевого шнура
потяните его за разъем. Никогда не тяните
за сам шнур.
•Не эксплуатируйте аппарат с
поврежденным шнуром или же в случае,
если аппарат упал или был поврежден.
•Не сгибайте сетевой провод силой и не ставьте
на него тяжелые предметы. Это повредит
провод и может привести к пожару или
поражению электрическим током.
•Будьте осторожны, чтобы никакие
металлические предметы не соприкасались с
металлическими частями соединительной
секции. Если это случится, то может произойти
короткое замыкание, и аппарат может быть
поврежден.
•Всегда поддерживайте металлические
контакты в чистоте.
•Не разбирайте аппарат.
•Не подвергайте аппарат механической
101
вибрации и не роняйте его.
Maintenance information and
precautions
Информация по уходу за аппаратом
и меры предосторожности
•While the unit is in use, particularly during
charging, keep it away from AM receivers and
video equipment. AM receivers and video
equipment disturb AM reception and video
operation.
•The unit becomes warm during use. This is not
a malfunction.
•Do not place the unit in locations that are:
– Extremely hot or cold
– Dusty or dirty
– Very humid
– Vibrating
•При использовании аппарата, особенно во
время зарядки, держите его подальше от
приемников АМ-радиовещания и
видеоаппаратуры. Приемники АМрадиовещания и видеоаппаратура
нарушают АМ-радиоприем и работу
видеоаппаратуры.
•В процессе эксплуатации аппарат
нагревается. Это является вполне
нормальным.
•Не размещайте аппарат в местах:
– Чрезмерно жарких или холодных
– Пыльных или грязных
– Очень влажных
– Подверженных вибрации
Notes on dry batteries
To avoid possible damage from battery leakage
or corrosion, observe the following:
•Be sure to insert the batteries with the + –
polarities matched to the + – marks.
•Dry batteries are not rechargeable.
•Do not use a combination of new and old
batteries.
•Do not use different types of batteries.
•Current flows from batteries when you are not
using them for a long time.
•Do not use leaking batteries.
If batteries are leaking
•Wipe off the liquid in the battery compartment
carefully before replacing the batteries.
•If you touch the liquid, wash it off with water.
•If the liquid get into your eyes, wash your eyes
with a lot of water and then consult a doctor.
If any problem occurs, unplug your camcorder
and contact your nearest Sony dealer.
Примечание к сухим батарейкам
Во избежание возможного повреждения
видеокамеры вследствие утечки внутреннего
вещества батареек или коррозии соблюдайте
следующее:
•При установке батареек соблюдайте
правильную полярность + – в соответствии
с метками + –.
•Сухие батарейки нельзя перезаряжать.
•Не используйте новые батарейки вместе со
старыми.
•Не используйте батарейки разного типа.
•Если батарейки не используются
длительное время, они постепенно
разряжаются.
•Не используйте батарейки, которые
потекли.
Если произошла утечка внутреннего
вещества батареек
•Перед тем, как заменить батарейки,
тщательно протрите остатки жидкости в
отсеке для батареек.
•В случае попадания жидкости на кожу,
промойте жидкость водой.
•В случае попадания жидкости в глаза,
промойте свои глаза большим количеством
воды, после чего обратитесь к врачу.
В случае возникновения каких-либо проблем,
отключите Вашу видеокамеру от источника
питания и обратитесь в ближайший
сервисный центр Sony.
102
Specifications
Video camera
recorder
System
S video input/output
4-pin mini DIN
Luminance signal: 1 Vp-p, 75 ohms,
unbalanced
Chrominance signal: 0.3 Vp-p,
75 ohms, unbalanced
Video input/output
Phono jack, 1 Vp-p, 75 ohms,
unbalanced
Audio input/output
Phono jacks (2: stereo L and R)
327 mV, (at output impedance
47 kilohms) impedance less than
2.2 kilohms
RFU DC OUT
Special minijack, DC 5V
Headphone jack
Stereo minijack (ø 3.5 mm)
LANC control jack
Stereo mini-minijack (ø 2.5 mm)
MIC jack
Minijack, 0.388 mV low impedance
with 2.5 to 3.0 V DC, output
impedance 6.8 kilohms (ø 3.5 mm)
Stereo type
LCD screen
2.5 inches measured diagonally
50.3 × 37.4 mm (2 × 1 1/2 in.)
Total dot number
61,380 (279 × 220)
General
Power requirements
7.2 V (battery pack)
8.4 V (AC power adaptor)
Average power consumption
(when using the battery pack)
During camera recording using
LCD
2.8 W
Viewfinder
2.3 W
Operating temperature
0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
–20 °C to +60 °C (–4 °F to +140 °F )
Dimensions (Approx.)
102 × 106 × 212 mm
(4 1/8 × 4 1/4 × 8 3/8 in.) (w/h/d)
Mass (approx.)
900 g (1 lb 15 oz )
excluding the battery pack, lithium
battery, cassette and shoulder strap
1.0 kg (2 lb 3 oz )
including the battery pack
NP-F330, lithium battery CR2025,
cassette E6/P6-90 and shoulder
strap
Supplied accessories
See page 5.
AC power adaptor
Power requirements
100 - 240 V AC, 50/60 Hz
Power consumption
23 W
Output voltage
DC OUT: 8.4 V, 1.5 A in operating
mode
Operating temperature
0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
–20 °C to +60 °C (–4 °F to +140 °F)
Dimensions (approx.)
125 × 39 × 62 mm
(5 × 1 9/16 × 2 1/2 in.) (w/h/d)
excluding projecting parts
Mass (approx.)
280 g (9.8 oz)
excluding mains lead
Cord length (approx.)
Mains lead: 2 m (6.6 feet)
Connecting cord: 1.6 m (5.2 feet)
Design and specifications are
subject to change without notice.
Additional information Дополнительная информация
Video recording system
2 rotary heads
Helical scanning FM system
Audio recording system
Rotary heads, FM system
Video signal
PAL colour, CCIR standards
Usable cassette
8mm video format cassette
Hi8 or standard 8
Recording/playback time (using
cassette E5/P5-90)
SP mode: 1 hour and 30 minutes
LP mode: 3 hours
Fastforward/rewind time (using
cassette E5/P5-90)
Approx. 8 min.
Image device
1/4 inch CCD (Charge Coupled
Device)
Approx. 570,000 pixels
(Effective: Approx. 360,000 pixels)
Lens
Combined power zoom lens
Filter diameter 37 mm (1 7/16 in.)
20× (Optical), 360× (Digital)
Focal distance
3.6 - 72 mm (5/32 - 2 7/8 in.)
When converted to a 35 mm still
camera
41 - 820 mm (1 5/8 - 32 3/8 in.)
Colour temperature
Auto
Minimum illumination
0.7 lux (F 1.4)
0 lux (in the NightShot mode)*
* Objects unable to be seen due to
the dark can be shot with infrared
lighting.
Input and output
connectors
103
Технические характеристики
Видеокамера
Система
Система видеозаписи
2 вращающиеся головки
Система наклонной
механической развертки ЧМ
Система аудиозаписи
Вращающиеся головки, система
ЧМ
Видеосигнал
Цветовой сигнал PAL, стандарт
МККР
Используемые кассеты
Кассеты 8-мм видеоформата
Стандарт Hi8 или 8
Время записи/воспроизведения
(при использовании кассеты Е5/
Р5-90)
Режим SP: 1 час 30 минут
Режим LP: 3 часа
Время ускоренной перемотки
вперед/назад
(при использовании кассеты
Е5/Р5-90)
Приблиз. 8 мин.
Формирователь изображения
1/4-дюй мовый ПЗС (прибор с
зарядовой связью)
Прцблиз. 570000 элементов
изображения (Эффективные:
прибл. 360000 элементов
изображения)
Объектив
Комбинированный объектив с
приводным трансфокатором
Диаметр фильтра 37 мм
20-кратный (оптический),
360-кратный (цифровой)
Фокусное расстояние
3,6 – 72 мм
При преобразовании в 35-мм
фотокамеру
41 – 820 мм
Цветовая температура
Авторегулирование
Минимальная освещенность
0,7 лк (F 1,4)
0 лк (в режиме ночной съемки)*
* Съемку объектов, невидимых в
темноте, можно выполнять с
помощью инфракрасного
освещения.
104
Разъемы входных и
выходных сигналов
Вход/выход сигнала S видео
4-штырьковое мини-гнездо DIN
Сигнал яркости: размах 1 В,
75 Ом, несиммеричный
Сигнал цветности: размах 0,3 В,
75 Ом, несимметричный
Вход/выход видеосигнала
Фоногнездо, размах сигнала1 В,
75 Ом, несиммеричный
Вход/выход аудиосигнала
Фоногнезда (2:
стереофонические L и R)
327 мВ (при выходном полном
сопротивлении 47 кОм), полное
сопротивление менее 2,2 кОм
RFU DC OUT
Специальное мини-гнездо, 5 В
постоянного тока
Гнездо головных телефонов
Стереофоническое мини-гнездо
(ø 3,5 мм)
Гнездо управления LANC
Стереофоническое мини-гнездо
(ø 2,5 мм)
Гнездо MIC
Мини-гнездо, 0,388 мВ, низкое
полное сопротивление от 2,5 до
3,0 В постоянного тока, выходное
полное сопротивление 6,8 кОм
(ø 3,5 мм)
Стереофонический тип
Экран ЖКД
2,5 дюйма по диагонали
50,3 × 37,4 мм
Общее количество элементов
изображения
61380 (279 × 220)
Общее
Требования к питанию
7,2 В (батарейный блок)
8,4 В (сетевой адаптер
переменного тока)
Средняя потребляемая
мощность
(при использовании
батарейного блока)
Во время записи видеокамерой с
помощью ЖКД
2,8 Вт
Видоискателя
2,3 Вт
Рабочая температура
От 0° С до 40° С
Температура хранения
От –20° С до +60° С
Размеры (приблиз.)
102 × 106 × 212 мм (ш/в/г)
Вес (приблиз.)
900 г
не включая батарейного блока,
литиевой батарейки, кассеты и
плечевого ремня
1,0 кг
включая батарейный блок
NP-F330, литиевую батарейку
CR2025, кассету Е6/E6-90 и
плечевой ремень
Прилагаемые принадлежности
См. стр. 5.
Сетевой адаптер
переменного тока
Требования к питанию
100 – 240 В переменного тока,
50/60 Гц
Потребляемая мощность
23 Вт
Выходное напряжение
DC OUT: 8,4 В; 1,5 А в рабочем
режиме
Рабочая температура
От 0° С до 40° С
Температура хранения
От –20° С до +60° С
Размеры (приблиз.)
125 × 39 × 62 мм (ш/в/г)
не включая выступающие части
Вес (приблиз.)
280 г
не включая сетевой шнур
Длина шнура (приблиз.)
Сетевой шнур: 2 м
Соединительный шнур: 1,6 м
Конструкция и технические
характеристики могут быть
изменены без уведомления.
— Quick Reference —
— Оперативный справочник —
Identifying the parts
and controls
Обозначение частей и
регуляторов
Camcorder
Видеокамера
7
8
9
0
!¡
!™
1
2
3
!£
!¢
4
5
!∞
1 POWER switch (p. 19)
2 LCD BRIGHT buttons (p. 20)
3 OPEN button (p. 19)
4 FOCUS switch (p. 54)
5 NEAR/FAR dial (p. 54)
6 VOLUME buttons (p. 31)
7 Eyecup
8 Eyecup RELEASE knob (p. 31)
9 Viewfinder lens adjustment lever
(p. 22)
0 Power zoom lever (p. 23)
!¡ PHOTO button (p. 38)
!™ BATT RELEASE lever (p. 12)
!£ STANDBY switch (p. 19)
!¢ START/STOP button (p. 19)
!∞ Hook for shoulder strap
!§ DC IN jack (p. 13, 17)
This mark indicates that this
product is a genuine accessory for
Sony video products.
When purchasing Sony video
products, Sony recommends that
you purchase accessories with this
“GENUINE VIDEO
ACCESSORIES” mark.
1 Переключатель POWER (стр. 19)
2 Кнопки LCD BRIGHT (стр. 20)
3 Кнопка OPEN (стр. 19)
4 Переключатель FOCUS (стр. 54)
5 Диск NEAR/FAR (стр. 54)
6 Кнопки VOLUME (стр. 31)
7 Окуляр
8 Кнопка окуляра RELEASE (стр. 31)
9 Рычаг регулировки объектива
видоискателя (стр. 22)
0 Рычаг приводного вариообъектива
(стр. 23)
!¡ Кнопка РНОТО (стр. 38)
!™ Рычаг BATT RELEASE (стр. 12)
!£ Переключатель STANDBY (стр. 19)
!¢ Кнопка START/STOP (стр. 19)
!∞ Крючок для плечевого ремня
!§ Гнездо DC IN (стр. 13, 17)
Quick Reference Оперативный справочник
!§
6
Данный знак означает, что это
изделие является подлинной
принадлежностью для
видеоаппаратуры Sony. При
покупке видеоаппаратуры Sony
рекомендуется приобретать для
нее принадлежности Sony с
таким знаком “GENUINE VIDEO
105
ACCESSORIES”.
Identifying the parts and controls
!•
Обозначение частей и регуляторов
!¶
!ª
@º
@¡
@™
@£
!¶ Video control buttons (p. 31, 33, 67)
p STOP (stop)
0 REW (rewind)
( PLAY (playback)
) FF (fastforward)
P PAUSE (pause)
r REC (recording)
The control buttons light up when you set the
POWER switch to VTR.
!• EDITSEARCH button (p. 29)
!ª LASER LINK button (p. 36)
@º Lens cover
@¡ Camera recording lamp (p. 19)
@™ Infrared rays emitter (p. 26, 36)
@£ Microphone
@¢ +SLOW SHUTTER button (p. 26)
@∞ NIGHTSHOT switch (p. 26)
@§ Display window (p. 112)
@¶ Remote sensor (p. 111)
@• Tripod receptacle (base)
Make sure that the length of the tripod screw
is less than 6.5 mm (9/32 inch). Otherwise,
you cannot attach the tripod securely and the
screw may damage your camcorder.
What is LASER LINK?
The LASER LINK system sends and receives
pictures and sound between video equipment
having the
mark by using infrared rays.
106
@¢
@∞
@§
@¶
@•
!¶ Кнопки видеоконтроля (стр. 31, 33, 67)
p STOP (остановка)
0 REW (ускоренная перемотка назад)
( PLAY (воспроизведение
) FF (ускоренная перемотка вперед)
P PAUSE (пауза)
r REC (запись)
Кнопки видеоконтроля высвечиваются
при устанавливке переключателя POWER
в положение VTR.
!• Кнопка EDITSEARCH (стр. 29)
!ª Кнопка LASER LINK (стр. 36)
@º Крышка объектива
@¡ Лампочка записи видеокамеры (стр. 19)
@™ Излучатель инфракрасных лучей
(стр. 26, 36)
@£ Микрофон
@¢ Кнопка +SLOW SHUTTER (стр. 26)
@∞ Переключатель NIGHTSHOT (стр. 26)
@§ Окошко дисплея (стр. 112)
@¶ Датчик дистанционного управления
(стр. 111)
@• Гнездо для треноги (основание)
Убедитесь, что длина винта треноги менее
6,5 мм. В противном случае Вы не сможете
надежно прикрепить треногу, а винт
может повредить Вашу видеокамеру.
Что такое LASER LINK?
Система LASER LINK посылает и принимает
сигналы изображения и звука между между
видеоаппаратурой, имеющей знак , с
помощью инфракрасных лучей.
Identifying the parts and controls
Обозначение частей и регуляторов
@ª
#¢
#º
#∞
#§
#¡
#¶
#™
#•
#ª
#£
$º
@ª Отсек для литиевой батарейки (стр. 86)
#º Динамик
#¡ START/STOP MODE switch (p. 24)
#¡ Переключатель START/STOP MODE
(стр. 24)
#™ LCD screen (p. 20)
#¢ FADER button (p. 43)
#∞ BACK LIGHT button (p. 25)
#§ PROGRAM AE button (p. 51)
#¶ EXPOSURE button (p. 53)
#• SEL/PUSH EXEC dial (p. 38)
#™ Экран ЖКД (стр. 20)
#£ Кнопка DIGITAL EFFECT (стр. 48)
#¢ Кнопка FADER (стр. 43)
#∞ Кнопка BACK LIGHT (стр. 25)
#§ Кнопка PROGRAM AE (стр. 51)
#¶ Кнопка EXPOSURE (стр. 53)
#• Диск SEL/PUSH EXEC (стр. 38)
#ª MENU button (p. 38, 69)
#ª Кнопка MENU (стр. 38, 69)
$º PICTURE EFFECT button (p. 46)
$º Кнопка PICTURE EFFECT (стр. 46)
Attaching the shoulder strap
Attach the shoulder strap supplied with your
camcorder to the hooks for the shoulder strap.
Прикрепление плечевого ремня
Прикрепите плечевой ремень, прилагаемый к
Вашей видеокамере, к крючкам для
плечевого ремня.
Оперативный справочник
#£ DIGITAL EFFECT button (p. 48)
Quick Reference
@ª Lithium battery compartment (p. 86)
#º Speaker
107
Identifying the parts and controls
Обозначение частей и регуляторов
$¡
$™
$£
$¢
$∞
$§
$¡ COUNTER RESET button (p. 20)
$¡ Кнопка COUNTER RESET (стр. 20)
$™ TIME button (p. 28)
$™ Кнопка TIME (стр. 28)
$£ DATE button (p. 28)
$£ Кнопка DATE (стр. 28)
$¢ DISPLAY button (p. 32)
$¢ Кнопка DISPLAY (стр. 32)
$∞ END SEARCH button (p. 29)
$∞ Кнопка END SEARCH (стр. 29)
$§ TITLE button (p. 56)
$§ Кнопка TITLE (стр. 56)
108
Identifying the parts and controls
Обозначение частей и регуляторов
$¶
%™
$•
%£
$ª
%º
%¡
%¢
%∞
%§
%¶
%•
$• EJECT switch (p. 18)
%¡ Grip strap
%™ S VIDEO jack (p. 34)
%£ Built-in light (p. 60)
%¢ LIGHT switch (p. 60)
%∞ RFU DC OUT (RFU adaptor DC output) jack
(p. 34)
%§ MIC jack (PLUG IN POWER)
Connect an external microphone
(not supplied). This jack also accepts
a “plug-in-power” microphone.
If you connect a 2-pin microphone, supply
power from DC OUT jack.
In this case, WIND in the MENU settings does
not function.
%¶ VIDEO/AUDIO jacks (p. 34)
%• 2 (headphones) jack
When you use headphones, the speaker on
your camcorder is silent.
$¶ Видоискатель (стр. 22)
$• Выключатель EJECT (стр. 18)
$ª Гнездо управления LANC l
LANC означает систему канала местного
управления. Гнездо управления l
используется для контроля за
перемещением ленты видеоаппаратуры и
периферийных устройств, подключенных к
ней. Данное гнездо имеет такую же
функцию, как и разъемы, обозначенные
как CONTROL L или REMOTE.
%º Кассетный отсек (стр. 18)
%¡ Ремень для захвата
%™ Гнездо S VIDEO (стр. 34)
%£ Встроенная подсветка (стр. 60)
%¢ Выключатель LIGHT (стр. 60)
%∞ Гнездо RFU DC OUT (выход пост. тока
ВЧ-адаптера) (стр. 34)
%§ Гнeздо MIC (PLUG IN POWER)
Для подсоединения внешнего микрофона
(не прилагается). Это гнездо также
позволяет подключить микрофон “с
выключателем питания”. При
подсоединении 2-штырькового
микрофона, подвод питания следует
выполнять через гнездо DC OUT.
В этом случае функция WIND в установках
MENU не работает.
%¶ Гнезда VIDEO/AUDIO (стр. 34)
%• Гнездо 2 (головные телефоны)
Если Вы используете головные телефоны,
динамик на Вашей видеокамере отключается.109
Оперативный справочник
$ª LANC l control jack
LANC stands for Local Application Control
Bus System. The l control jack is used for
controlling the tape transport of video
equipment and other peripherals connected to
the video equipment. This jack has the same
function as the jack indicated as CONTROL L
or REMOTE.
%º Cassette compartment (p. 18)
Quick Reference
$¶ Viewfinder (p. 22)
Identifying the parts and controls
Обозначение частей и регуляторов
Fastening the grip strap
Прикрепление ремня для захвата
Fasten the grip strap firmly.
Прикрепите ремень для захвата надежно.
Remote Commander
Пульт дистанционного управления
The buttons that have the same name on the
Remote Commander as on your camcorder
function identically to the buttons on your
camcorder.
Кнопки пульта дистанционного управления,
которые имеют одинаковые наименования с
кнопками на видеокамере, функционируют
идентично.
1
2
4
3
5
1 Transmitter
1 Передатчик
2 Video control buttons (p. 33)
2 Кнопки видеоконтроля (стр. 33)
3 DISPLAY button (p. 32)
3 Кнопка DISPLAY (стр. 32)
4 START/STOP button (p. 19)
You use it in the standby or recording mode.
4 Кнопка START/STOP (стр. 19)
Эта кнопка используется в режиме
ожидания или записи.
5 Power zoom button (p. 23)
110
5 Кнопка приводного вариообъектива
(стр. 23)
Identifying the parts and controls
Обозначение частей и регуляторов
To prepare the Remote Commander
Для подготовки пульта
дистанционного управления
Insert 2 R6 (size AA) batteries by matching the +
and – polarities on the batteries to
the + – marks inside the battery compartment.
Оперативный справочник
Примечания к пульту дистанционного
управления
•Держите дистанционный датчик подальше
от сильных источников света, как например,
прямые солнечные лучи или иллюминация.
В противном случае дистанционное
управление может не действовать.
•Данная видеокамера работает в режиме
пульта дистанционного управления VTR 2.
Режимы пульта дистанционного управления
1, 2 и 3 используются для отличия данной
видеокамеры от других КВМ фирмы Sony во
избежание неправильной работы
дистанционного управления. Если Вы
используете другой КВМ фирмы Sony,
работающий в режиме VTR 2, мы
рекомендуем Вам изменить режим пульта
дистанционного управления или закрыть
дистанционный датчик КВМ черной
бумагой.
Quick Reference
Notes on the Remote Commander
•Point the remote sensor away from strong light
sources such as direct sunlight or overhead
lighting. Otherwise, the Remote Commander
may not function properly.
•Your camcorder works in the commander mode
VTR 2. Commander modes
1, 2 and 3 are used to distinguish your
camcorder from other Sony VCRs to avoid
remote control misoperation. If you use another
Sony VCR in the commander mode VTR 2, we
recommend changing the commander mode or
covering the sensor of the VCR with black
paper.
Вставьте 2 батарейки R6 (размера АА),
соблюдая надлежащую полярность + и – на
батарейках в соответствии со знаками + –
внутри отсека для батареек.
111
Identifying the parts and controls
Operation indicators
Рабочие индикаторы
Viewfinder / Видоискатель
1
2
3
4
5
6
7
8
9
0
!¡
!™
Обозначение частей и регуляторов
Display window / Окошко дисплея
!¢
2
!∞
40min H SP STBY
W
0:00:00
T
END
SEARCH
M.FADER
CINEMA
SEPIA
!§
!¶
1
@£
@¡
@¢
3
!•
c„
f
4 7 1998
12:00:00
!ª
@º
@¡
@™
!£
1 Recording mode indicator (p. 72)/Mirror
mode indicator (p. 20)
1 Индикатор режима записи (стр. 77)/
индикатор зеркального режима (стр. 20)
2 Hi8 format indicator (p. 25, 82)
2 Индикатор формата Hi8 (стр. 25, 82)
3 Remaining battery time indicator
(p. 25)
3 Индикатор оставшегося заряда
батарейного блока (стр. 25)
4 Exposure indicator (p. 53)/Zoom indicator
(p. 23)
4 Индикатор экспозиции (стр. 53)/
индикатор вариообъектива (стр. 23)
5 Fader indicator (p. 43)/Digital effect
indicator (p. 48)
5 Индикатор фейдера (стр. 43)/индикатор
цифрового эффекта (стр. 48)
6 Wide mode indicator (p. 40)
6 Индикатор широкоформатного режима
(стр. 40)
7 Picture effect indicator (p. 46)
8 LCD bright indicator (p. 20)/Volume
indicator (p. 31)
7 Индикатор эффекта изображения
(стр. 46)
9 PROGRAM AE indicator (p. 50)
8 Индикатор яркости ЖКД (стр. 20)/
индикатор громкости (стр. 31)
0 Backlight indicator (p. 25)
9 Индикатор PROGRAM AE (стр. 50)
!¡ Wind indicator (p. 70)
0 Индикатор задней подсветки (стр. 25)
!™ SteadyShot off indicator (p. 70)
!¡ Индикатор ветрового фильтра (стр. 75)
!£ Manual focusing indicator (p. 54)
!™ Индикатор выключенной устойчивой
съемки (стр. 75)
112
!£ Индикатор ручной фокусировки (стр. 54)
Identifying the parts and controls
Обозначение частей и регуляторов
!¢ Video control mode (p. 33)
!¢ Режим видеоконтроля (стр. 33)
!∞ Tape counter (p. 25)/Self-diagnosis display
function indicator (p. 90)/5SEC mode indicator
(p. 24)/Photo mode indicator (p. 39)
!∞ Индикатор счетчика ленты (стр. 25)/
индикатор функции самодиагностики
(стр. 95)/индикатор режима 5SEC (стр.
24)/индикатор фоторежима (стр. 39)
!§ Remaining tape indicator (p. 25)
!¶ END SEARCH indicator (p. 29)
!• NIGHTSHOT indicator (p. 26)
!ª AUTO DATE indicator (p. 81)/Date indicator
(p. 28, 80)
@º Time indicator (p. 28, 80)
@¡ Warning indicators (p. 91)
@™ Recording lamp (p. 19)
@¢ FULL charge indicator (p. 13)
!¶ Индикатор END SEARCH (стр. 29)
!• Индикатор NIGHTSHOT (стр. 26)
!ª Индикатор AUTO DATE (стр. 81)/
индикатор даты (стр. 28, 80)
@º Индикатор времени (стр. 28, 80)
@¡ Предупреждающие индикаторы (стр. 96)
@™ Лампочка записи (стр. 19)
@£ Индикатор даты или времени (стр. 28,
81)/индикатор счетчика ленты (стр. 25)/
индикатор функции самодиагностики
(стр. 95)/индикатор времени
оставшегося заряда батарейного блока
(стр. 13)
@¢ Индикатор зарядки FULL (стр. 13)
Quick Reference
@£ Date or time indicator (p. 28, 81)/Tape
counter indicator (p. 25)/Self-diagnosis
display function indicator (p. 90)/Remaining
battery time indicator (p. 13)
!§ Индикатор оставшейся ленты (стр. 25)
Оперативный справочник
113
English
Quick Function Guide
Functions to adjust exposure (in the recording mode)
•In a dark place
NIGHTSHOT (p. 26)
•In insufficient light
Low lux mode (p. 50)
•In dark environments such as sunset, fireworks, or general night views
Sunset & moon mode (p. 50)
•Shooting backlit subjects
BACK LIGHT (p. 25)
•In spotlight, such as at the theatre or a formal event Spotlight mode (p. 50)
•In strong light or reflected light, such as at a beach in midsummer or on a ski slope
Beach & ski mode (p. 50)
Functions to give images more impact (in the recording mode)
•Smooth transition between scenes
•Taking a still picture
•Digital processing of images
•Processing a scene using digital effects
•Creating a soft background for subjects
•Superimposing a title
FADER (p. 42)
PHOTO (p. 38)
PICTURE EFFECT (p. 45)
DIGITAL EFFECT (p. 47)
Soft portrait mode (p. 50)
TITLE (p. 56)
Functions to give a natural appearance to your recordings
(in the recording mode)
•Preventing deterioration of picture quality in digital zoom
D ZOOM [MENU] (p. 69)
•Focusing manually
Manual focus (p. 54)
•Reducing wind noise
WIND [MENU] (p. 69)
•Shooting distant subjects
Landscape mode (p. 50)
•Recording fast-moving subjects
Sports lesson mode (p. 50)
Functions to use in editing (in the recording mode)
•Watching the picture on a wide-screen TV
Wide mode (p. 40)
•Playing back the picture on a TV without connecting a cord
LASER LINK (p. 36)
•Recording with the date/time
Date and time (p. 28)
•Enhancing old tapes
ORC [MENU] (p. 69)
Functions to use after recording (in the playback mode)
•Playing back on monaural sound or sub sound
•Correcting jitter
•Correcting colour noise
114
HiFi SOUND [MENU] (p. 69)
TBC [MENU] (p. 69)
DNR [MENU] (p. 69)
Русский
Руководство по быстрым функциям
Функции для регулировки экспозиции (в режиме записи)
•В темном месте
NIGHTSHOT (стр. 26)
•При недостаточном освещении
Режим низкой освещенности (стр. 50)
•В темных окружающих условиях, например, заход солнца, фейерверки или общие ночные виды
Режим захода солнца и луны (стр. 50)
BACK LIGHT (стр. 25)
•Съемка объектов с задней подсветкой
•При прожекторном освещении, например, в театре или на официальной церемонии
Режим прожекторного освещения (стр. 50)
•При сильном свете или отраженном свете, например, на пляже в разгар лета или на пляжном
склоне
Пляжный и лыжный режим (стр. 50)
Функции для создания эффектов изображений (в режиме записи)
•Плавный переход между эпизодами
•Съемка неподвижного изображения
•Цифровая обработка изображений
•Обработка эпизода с помощью цифровых эффектов
•Создание мягкого фона для объектов
•Наложение титра
FADER (стр. 42)
PHOTO (стр. 38)
PICTURE EFFECT (стр. 45)
DIGITAL EFFECT (стр. 47)
Мягкий портретный режим (стр. 50)
TITLE (стр. 56)
Функции для придания Вашим записям естественного вида (в режиме записи)
•Просмотр изображения на широкоэкранном телевизоре Широкоэкранный режим (стр. 40)
•Воспроизведения изображения на экране телевизора без соединительного шнура
LASER LINK (стр. 36)
•Запись с датой/временем
Дата и время (стр. 28)
•Улучшение качества изображения старых лент
ORC [MENU] (стр. 69)
Функции для использования после записи (в режиме воспроизведения)
•Воспроизведение монофонического или вспомогательного звука
HiFi SOUND [MENU] (стр. 69)
•Коррекция дрожания видеокамеры
TBC [MENU] (стр. 69)
•Коррекция цветовых помех
DNR [MENU] (стр. 69)
Оперативный справочник
Функции для использования при монтаже (в режиме записи)
Quick Reference
•Предотвращение ухудшения качества изображения при цифровой трансфокации
D ZOOM [MENU] (стр. 69)
•Фокусировка вручную
Ручная фокусировка (стр. 54)
•Уменьшение шума от ветра
WIND [MENU] (стр. 69)
•Съемка удаленных объектов
Ландшафтный режим (стр. 50)
•Запись быстро движущихся объектов
Режим спортивных состязаний (стр. 50)
115
English
Index
A, B
I, J, K, L
S
Adjusting viewfinder ................ 22
AC power adaptor ..................... 13
AFM HiFi Sound ........................ 83
ANTI GROUND SHOOTING
................................................... 24
A/V connecting cable ... 34, 65, 67
BACK LIGHT ............................. 25
Battery pack ................................ 12
Beep ............................................. 74
BOUNCE ..................................... 42
“InfoLITHIUM” battery ........... 16
Infrared rays emitter ........... 26, 36
LANC ........................................ 109
LASER LINK .............................. 36
LCD screen ................................. 20
LP mode ...................................... 72
LUMINANCEKEY .................... 47
S video jack .................... 34, 65, 67
Self-diagnosis display ............... 90
SEL/PUSH EXEC dial ............ 107
Shoulder strap .......................... 107
Skip scan ..................................... 33
Slow playback ............................ 33
Standard 8 mm system ............. 82
START/STOP MODE ............... 24
STEADYSHOT ........................... 70
Stereo tape .................................. 84
STILL ........................................... 47
STRIPE ......................................... 42
Sub sound ................................... 71
Superimposing the date and time
................................................... 28
SLOW SHUTTER ....................... 47
+SLOW SHUTTER .................... 26
C, D
Charging battery ........................ 13
Clock set ...................................... 80
Connection
(viewing on TV) ...................... 34
(dubbing a tape) ..................... 65
DEMO .......................................... 73
Digital effect ............................... 47
DISPLAY ..................................... 32
DNR ............................................. 71
Dual sound track tape ............... 84
Dubbing a tape ........................... 65
E
EDIT ............................................. 71
EDITSEARCH ............................ 30
END SEARCH ...................... 29, 33
Exposure ..................................... 53
External microphone (not
supplied) ................................ 109
F, G, H
FADER ........................................ 42
Fade in/out ................................. 42
FLASH MOTION ....................... 47
FOCUS ......................................... 54
Full charge .................................. 13
Grip strap .................................. 110
Heads ........................................... 99
Headphone jack ....................... 109
Hi8 system .................................. 82
HiFi SOUND .............................. 71
116
M, N
Main sound ................................. 71
Manual focus .............................. 54
Menu settings ............................. 69
Mirror mode ............................... 20
Moisture condensation ............. 98
Monaural ..................................... 84
MONOTONE ............................. 42
Mosaic fader ............................... 42
NIGHTSHOT ............................. 26
Normal charge ........................... 13
O, P, Q
OLD MOVIE ............................... 47
Operation indicators ............... 112
ORC ............................................. 72
OVERLAP ................................... 42
PAL system ................................. 97
Photo recording ......................... 38
Picture effect ............................... 45
Picture search ............................. 33
Playback pause ........................... 33
Power sources
(mains) ...................................... 17
(car battery) ............................. 17
(battery pack) .......................... 12
Power zoom ................................ 23
PROGRAM AE .......................... 50
R
Rec review .................................. 30
Recording and playback systems
................................................... 83
Recording mode ......................... 72
Recording time ........................... 15
Remaining tape indicator ......... 25
Remaining battery time indicator
................................................... 25
Remote control jack (LANC) .. 109
Remote commander ................ 110
Remote sensor .......................... 106
RFU adaptor ............................... 35
T, U, V
Tape counter ............................... 20
TBC .............................................. 71
Telephote .................................... 23
Title .............................................. 56
TRAIL .......................................... 47
Transition .................................... 20
TV colour systems ..................... 97
W, X, Y, Z
Warning indicators .................... 91
Wide-angle ................................. 23
Wide mode ................................. 40
WIPE ............................................ 42
WORLD TIME ............................ 74
Write-protect tab ........................ 18
Zoom ........................................... 23
Русский
Алфавитный указатель
А, Б, В, Г
Батарейный блок .................. 12
Батарейный блок
“InfoLITHIUM” ...................... 16
Вариообъектив ...................... 23
Введение/выведение
изображения ....................... 42
Внешний микрофон (не
прилагается) ..................... 109
Время записи ......................... 15
Вспомогательный звук ......... 71
ВЧ-адаптер ............................ 35
Головки .................................. 99
Гнездо головных
телефонов ........................ 109
Гнездо дистанционного
управления (LANC) .......... 109
Гнездо S видео .......... 34, 65, 67
Д, Е, Ж, З
Индикатор оставшегося
заряда
батарейного блока ............. 25
Индикатор оставшейся
ленты ................................... 25
Индикация самодиагностики . 95
Источники питания
(автомобильный
аккумулятор) ..................... 17
(батарейный блок) ........... 12
(электрическая сеть) ....... 17
Конденсация влаги ............... 98
Наложение даты и времени . 28
Нормальная зарядка ............ 13
Основной звук ....................... 76
Установка часов ................... 80
Установки меню .................... 69
Функциональные
индикаторы ......................... 112
Фотосъемка ........................... 38
Цифровой эффект ................ 47
Широкоугольная съемка ...... 23
Широкоэкранный режим ...... 40
Экран ЖКД ............................ 20
Экспозиция ............................ 53
Эффект изображения .......... 45
П, Р
A, B, C, D
Н, О
Пауза воспроизведения ....... 33
Перезапись ленты ................. 65
Переход ................................. 20
Плечевой ремень ............... 107
Подсоединение
(перезапись ленты) ............ 65
(просмотр на экране
телевизора) ........................ 34
Поиск изображения .............. 33
Полная зарядка .................... 13
Поиск методом прогона ....... 33
Предупреждающие
индикаторы ......................... 96
Приводной вариообъектив .. 23
Просмотр записи ................... 30
Пульт дистанционного
управления ....................... 110
Регулировка видоискателя . 22
Ремень для захвата ............ 110
Режим записи ........................ 72
Режим LP ............................... 72
Ручная фокусировка ............ 54
С, Т
Сетевой адаптер переменного
тока ...................................... 13
Cоединительный кабель аудио/
видео ....................... 34, 65, 67
Система записи и
воспроизведения ............... 83
Системы цветного
телевидения ....................... 97
Система Hi8 ........................... 82
Система PAL .......................... 97
Стандартная 8-мм система .. 82
Стереофоническая лента .... 84
Счетчик ленты ...................... 20
Телефото ............................... 23
Титр ........................................ 56
ANTI GROUND SHOOTING ... 24
BACK LIGHT ........................... 25
BOUNCE ................................. 42
DEMO ..................................... 78
DISPLAY ................................. 32
DNR ........................................ 76
E, F, G, H
EDIT ........................................ 76
EDITSEARCH ......................... 30
END SEARCH .................. 29, 33
FADER .................................... 42
FLASH MOTION ..................... 47
FOCUS ................................... 54
HiFi SOUND ............................ 76
I-O
LANC .................................... 109
LASER LINK ........................... 36
LUMINANCEKEY .................... 47
MONOTONE ........................... 42
NIGHTSHOT ........................... 26
OLD MOVIE ............................ 47
ORC ........................................ 77
OVERLAP ............................... 42
Оперативный справочник
И, К, Л, М
У-Я
Quick Reference
Датчик дистанционного
управления ....................... 106
Диск SEL/PUSH EXEC ........ 107
Замедленное
воспроизведение ................ 33
Зарядка батарейного блока 13
Звук AFM HiFi ........................ 83
Зеркальный режим ............... 20
Зуммерный сигнал ................ 79
Излучатель инфракрасных
лучей ............................. 26, 36
Лента с двойной звуковой
дорожкой ............................ 84
Лепесток защиты записи ..... 18
Мозаичный фейдер .............. 42
Монофонический звук .......... 84
P-Z
PROGRAM AE ........................ 50
START/STOP MODE .............. 24
STEADYSHOT ........................ 75
STILL ...................................... 47
STRIPE ................................... 42
SLOW SHUTTER ................... 47
+SLOW SHUTTER ................. 26
TBC ......................................... 76
TRAIL ...................................... 47
WIPE ....................................... 42
WORLD TIME ......................... 79
117
118
Quick Reference
Оперативный справочник
119
120
Sony Corporation
Printed in Japan
Download PDF

advertising
