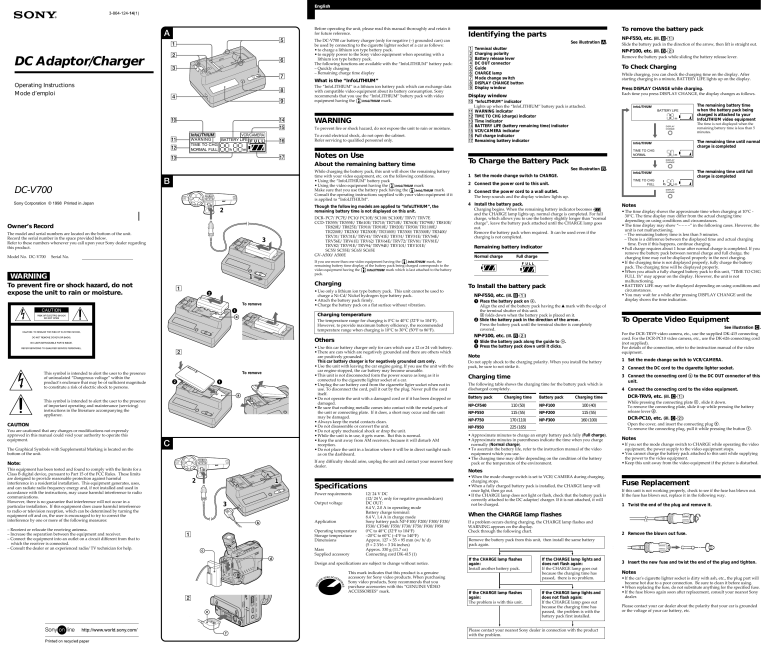

English
3-864-124-14(1)
Before operating the unit, please read this manual thoroughly and retain it
for future reference.
A
5
1
DC Adaptor/Charger
2
6
3
7
Operating Instructions
Mode d’emploi
8
4
9
!¢
!∞
!º
!¡
!™
VCR/CAMERA
WARNING
BATTERY LIFE
TIME TO CHG
h
m
NORMAL FULL
!£
The DC-V700 car battery charger (only for negative (–) grounded cars) can
be used by connecting to the cigarette lighter socket of a car as follows:
• to charge a lithium ion type battery pack.
• to supply power to the Sony video equipment when operating with a
lithium ion type battery pack.
The following functions are available with the “InfoLITHIUM” battery pack:
– Quickly charging
– Remaining charge time display
What is the “InfoLITHIUM”
The “InfoLITHIUM” is a lithium ion battery pack which can exchange data
with compatible video equipment about its battery consumption. Sony
recommends that you use the “InfoLITHIUM” battery pack with video
equipment having the
mark.
WARNING
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
!§
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
!¶
Notes on Use
While charging the battery pack, this unit will show the remaining battery
time with your video equipment, etc. on the following conditions.
• Using the “InfoLITHIUM” battery pack
• Using the video equipment having the
mark
Make sure that you use the battery pack having the
mark.
Consult the operating instructions supplied with your video equipment if it
is applied to “InfoLITHIUM”.
DC-V700
Sony Corporation © 1998 Printed in Japan
Though the following models are applied to “InfoLITHIUM”, the
remaining battery time is not displayed on this unit.
2
DCR- PC7/PC7E/PC10/PC10E/SC100/SC100E/TRV7/TRV7E
CCD- TR555/TR555E/TR610E/TR710/TR710E/TR760E/TR790E/TR810E/
TR820E/TR825E/TR910/TR910E/TR920E/TR930/TR1100E/
TR2200E/TR2300/TR2300E/TR3100E/TR3300/TR3300E/TR3400/
TRV31/TRV31E/TRV41/TRV41E/TRV51/TRV51E/TRV54E/
TRV56E/TRV61E/TRV62/TRV64E/TRV72/TRV81/TRV81E/
TRV82/TRV91E/TRV94/TRV94E/TRV101/TRV101E/
SC55/SC55E/SC65/SC65E
GV-A500/A500E
Owner’s Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding
this product.
Model No. DC-V700
3
Serial No.
WARNING
Charging
1
Charging temperature
The temperature range for charging is 0°C to 40°C (32°F to 104°F).
However, to provide maximum battery efficiency, the recommended
temperature range when charging is 10°C to 30°C (50°F to 86°F).
• Use this car battery charger only for cars which use a 12 or 24 volt battery.
• There are cars which are negatively grounded and there are others which
are positively grounded.
This car battery charger is for negatively grounded cars only.
• Use the unit with leaving the car engine going. If you use the unit with the
car engine stopped, the car battery may become unusable.
• This unit is not disconnected form the power source as long as it is
connected to the cigaerette lighter socket of a car.
• Unplug the car battery cord from the cigaerette ligter socket when not in
use. To disconnect the cord, pull it out by the plug. Never pull the cord
itself.
• Do not operate the unit with a damaged cord or if it has been dropped or
damaged.
• Be sure that nothing metallic comes into contact with the metal parts of
the unit or connecting plate. If it does, a short may occur and the unit
may be damaged.
• Always keep the metal contacts clean.
• Do not disassemble or convert the unit.
• Do not apply mechanical shock or drop the unit.
• While the unit is in use, it gets warm. But this is normal.
• Keep the unit away from AM receivers, because it will disturb AM
reception.
• Do not place the unit in a location where it will be in direct sunlight such
as on the dashboard.
2
To remove
This symbol is intended to alert the user to the presence
of important operating and maintenance (servicing)
instructions in the literature accompanying the
appliance.
CAUTION
The Graphical Symbols with Supplemental Marking is located on the
bottom of the unit.
C
If any difficulty should arise, unplug the unit and contact your nearest Sony
dealer.
Note:
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
NP-F550, etc. (ill. B-1)
Slide the battery pack in the direction of the arrow, then lift is straight out.
NP-F100, etc. (ill. B-2)
Remove the battery pack while sliding the battery release lever.
To Check Charging
While charging, you can check the charging time on the display. After
starting charging in a minute, BATTERY LIFE lights up on the display.
Press DISPLAY CHANGE while charging.
Each time you press DISPLAY CHANGE, the display changes as follows.
Display window
!º “InfoLITHIUM” indicator
Lights up when the “InfoLITHIUM” battery pack is attached.
!¡ WARNING indicator
!™ TIME TO CHG (charge) indicator
!£ Time indicator
!¢ BATTERY LIFE (battery remaining time) indicator
!∞ VCR/CAMERA indicator
!§ Full charge indicator
!¶ Remaining battery indicator
BATTERY LIFE
m
The remaining battery time
when the battery pack being
charged is attached to your
InfoLITHIUM video equipment
The time is not displayed when the
remaining battery time is less than 5
minutes.
DISPLAY
CHANGE
The remaining time until normal
charge is completed
To Charge the Battery Pack
m
DISPLAY
CHANGE
See illustration B.
The remaining time until full
charge is completed
1 Set the mode change switch to CHARGE.
TIME TO CHG
FULL
2 Connect the power cord to this unit.
h
m
DISPLAY
CHANGE
3 Connect the power cord to a wall outlet.
The beep sounds and the display window lights up.
4 Install the battery pack.
Charging begins. When the remaining battery indicator becomes
and the CHARGE lamp lights up, normal charge is completed. For full
charge, which allows you to use the battery slightly longer than “normal
charge”, leave the battery pack attached until the CHARGE lamp goes
out.
Remove the battery pack when required. It can be used even if the
charging is not completed.
Remaining battery indicator
Normal charge
Full charge
NP-F550, etc. (ill. B-1)
1 Place the battery pack on a.
Align the end of the battery pack having the 4 mark with the edge of
the terminal shutter of this unit.
a folds down when the battery pack is placed on it.
2 Slide the battery pack in the direction of the arrow.
Press the battery pack until the terminal shutter is completely
covered.
1 Slide the battery pack along the guide to a.
2 Press the battery pack down until it clicks.
Note
Do not apply shock to the charging polarity. When you install the battery
pack, be sure to not strike it.
Charging time
The following table shows the charging time for the battery pack which is
discharged completely.
Battery pack
Charging time
Battery pack
Notes
• The time display shows the approximate time when charging at 10°C 30°C. The time display may differ from the actual charging time
depending on using conditions and circumstances.
• The time display may show “– – – –” in the following cases. However, the
unit is not malfunctioning.
– The remaining battery time is less than 5 minutes.
– There is a difference between the displayed time and actual charging
time. Even if this happens, continue charging.
• Full charge requires about 1 hour after normal charge is completed. If you
remove the battery pack between normal charge and full charge, the
charging time may not be displayed properly in the next charging.
• If the charging time is not displayed properly, fully charge the battery
pack. The charging time will be displayed properly.
• When you attach a fully charged battery pack to this unit, “TIME TO CHG
FULL 1h” may appear on the display. However, the unit is not
malfunctioning.
• BATTERY LIFE may not be displayed depending on using conditions and
circumstances.
• You may wait for a while after pressing DISPLAY CHANGE until the
display shows the time indication.
To Operate Video Equipment
See illustration C.
For the DCR-TRV9 video camera, etc., use the supplied DK-415 connecting
cord. For the DCR-PC10 video camera, etc., use the DK-626 connecting cord
(not supplied).
For details of the connection, refer to the instruction manual of the video
equipment.
NP-F100, etc. (ill. B-2)
Others
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
Terminal shutter
Charging polarity
Battery release lever
DC OUT connector
Guide
CHARGE lamp
Mode change switch
DISPLAY CHANGE button
Display window
To Install the battery pack
• Use only a lithium ion type battery pack. This unit cannot be used to
charge a Ni-Cd/Nickel hydrogen type battery pack.
• Attach the battery pack firmly.
• Charge the battery pack on a flat surface without vibration.
To remove
This symbol is intended to alert the user to the presence
of uninsulated “Dangerous voltage” within the
product’s enclosure that may be of sufficient magnitude
to constitute a risk of electric shock to persons.
1
2
3
4
5
6
7
8
9
If you use more than one video equipment having the
mark, the
remaining battery time display of the battery pack being charged corresponds to the
video equipment having the
mark which is last attached to the battery
pack.
1
To prevent fire or shock hazard, do not
expose the unit to rain or moisture.
See illustration A.
TIME TO CHG
NORMAL
About the remaining battery time
B
To remove the battery pack
Identifying the parts
Charging time
1 Set the mode change switch to VCR/CAMERA.
2 Connect the DC cord to the cigarette lighter socket.
3 Connect the connecting cord b to the DC OUT connector of this
unit.
4 Connect the connecting cord to the video equipment.
DCR-TRV9, etc. (ill. C-1)
NP-CF540
110 (50)
NP-F100
100 (40)
NP-F550
115 (55)
NP-F200
115 (55)
While pressing the connecting plate c , slide it down.
To remove the connecting plate, slide it up while pressing the battery
release lever d.
NP-F750
170 (110)
NP-F300
160 (100)
DCR-PC10, etc. (ill. C-2)
NP-F950
225 (165)
• Approximate minutes to charge an empty battery pack fully (Full charge).
• Approximate minutes in parentheses indicate the time when you charge
normally (Normal charge).
• To ascertain the battery life, refer to the instruction manual of the video
equipment which you use.
• The charging time may differ depending on the condition of the battery
pack or the temperature of the environment.
Open the cover, and insert the connecting plug e.
To remove the connecting plug, pull it while pressing the button f.
Notes
• If you set the mode change switch to CHARGE while operating the video
equipment, the power supply to the video equipment stops.
• You cannot charge the battery pack attached to this unit while supplying
the power to the video equipment.
• Keep this unit away from the video equipment if the picture is disturbed.
Notes
2
1
Specifications
Power requirements
Output voltage
3
Application
b
Operating temperature
Storage temperature
Dimensions
1
c
d
Mass
Supplied accessory
12/24 V DC
(12/24 V, only for negative groundedcars)
DC OUT:
8.4 V, 2.0 A in operating mode
Battery charge terminal:
8.4 V, 1.4 A in charge mode
Sony battery pack NP-F100/F200/F300/F330/
F530/CF540/F550/F730/F750/F930/F950
0°C to 40°C (32°F to 104°F)
–20°C to 60°C (–4°F to 140°F)
Approx. 127 × 55 × 95 mm (w/h/d)
(5 × 2 3⁄16 × 3 3⁄4 inches)
Approx. 330 g (11.7 oz)
Connecting cord DK-415 (1)
Design and specifications are subject to change without notice.
This mark indicates that this product is a genuine
accessory for Sony video products. When purchasing
Sony video products, Sony recommends that you
purchase accessories with this “GENUINE VIDEO
ACCESSORIES” mark.
2
e
f
• When the mode change switch is set to VCR/CAMERA during charging,
charging stops.
• When a fully charged battery pack is installed, the CHARGE lamp will
once light, then go out.
• If the CHARGE lamp does not light or flash, check that the battery pack is
correctly attached to the DC adaptor/charger. If it is not attached, it will
not be charged.
Fuse Replacement
If this unit is not working properly, check to see if the fuse has blown out.
If the fuse has blown out, replace it in the following way.
1 Twist the end of the plug and remove it.
When the CHARGE lamp flashes
If a problem occurs during charging, the CHARGE lamp flashes and
WARNING appears on the display.
Check through the following chart.
2 Remove the blown out fuse.
Remove the battery pack from this unit, then install the same battery
pack again.
If the CHARGE lamp flashes
again:
Install another battery pack.
If the CHARGE lamp flashes
again:
The problem is with this unit.
If the CHARGE lamp lights and
does not flash again:
If the CHARGE lamp goes out
because the charging time has
passed, there is no problem.
If the CHARGE lamp lights and
does not flash again:
If the CHARGE lamp goes out
because the charging time has
passed, the problem is with the
battery pack first installed.
Please contact your nearest Sony dealer in connection with the product
with the problem.
3 Insert the new fuse and twist the end of the plug and tighten.
Notes
• If the car's cigarette lighter socket is dirty with ash, etc., the plug part will
become hot due to a poor connection. Be sure to clean it before using.
• When replacing the fuse, do not substitute anything for the specified fuse.
• If the fuse blows again soon after replacement, consult your nearest Sony
dealer.
Please contact your car dealer about the polarity that your car is grounded
or the voltage of your car battery, etc.
Français
Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le
conserver pour toute référence future.
A
5
1
2
6
3
7
8
4
9
!¢
!∞
!º
!¡
WARNING
TIME TO CHG
NORMAL FULL
!™
VCR/CAMERA
BATTERY LIFE
h
!§
m
Le chargeur de batterie CC DC-V700 (seulement pour voitures à masse (–)
négative) peut être utilisé en le raccordant à la douille allume-cigares d’une
voiture pour:
• charger une batterie rechargeable au lithium-ion.
• alimenter un appareil vidéo Sony fonctionnant sur une batterie
rechargeable au lithium-ion.
Les batteries rechargeables “InfoLITHIUM” offrent les fonctions suivantes:
– Recharge rapide
– Indication du temps de charge restant
Signification de “InfoLITHIUM”
La batterie “InfoLITHIUM” est une batterie rechargeable au lithium-ion qui
peut échanger des informations sur la consommation d’énergie avec les
appareils vidéo compatibles. Sony conseille d’utiliser une batterie
rechargeable “InfoLITHIUM” avec les appareils vidéo portant le logo
.
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet
appareil à la pluie ou à l’humidité.
Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier
l’entretien de l’appareil qu’à un technicien qualifié.
!¶
!£
Pour enlever la batterie rechargeable
Nomenclature
Voir l’illustration A.
1
2
3
4
5
6
7
8
9
Obturateur de borne
Bornes de recharge
Levier de libération de la batterie
Connecteur DC OUT
Guide
Témoin CHARGE
Commutateur de mode
Touche DISPLAY CHANGE
Afficheur
2
Appuyez sur DISPLAY CHANGE pendant la recharge.
!º Indicateur “InfoLITHIUM”
S’allume quand une batterie rechargeable “InfoLITHIUM” est insérée.
!¡ Indicateur d’avertissement (WARNING)
!™ Indicateur de temps de recharge (TIME TO CHG)
!£ Temps
!¢ Indicateur d’autonomie de la batterie (temps de fonctionnement
disponible) (BATTERY LIFE)
!∞ Touche de Lecture/Enregistrement (VCR/CAMERA)
!§ Indicateur de recharge complète
!¶ Indicateur de capacité restante de la batterie
Température de recharge
La batterie peut être rechargée à une température comprise entre 0°C et
40°C (32°F et 104°F). Cependant, pour que son efficacité soit optimale, il
est conseillé de la recharger entre 10°C et 30°C (50°F et 86°F).
C
2
1
• N’utilisez le chargeur de batterie CC que dans une voiture équipée d’une
batterie de 12 ou 24 volts.
• Il existe des voitures à masse négative et d’autres voitures à masse
positive.
Le chargeur de batterie CC ne peut être utilisé que dans une voiture à
masse négative.
• N’utilisez l’appareil que lorsque le moteur de la voiture tourne. Si vous
l’utilisez quand le moteur est arrêté, la batterie de la voiture risque de
s’épuiser.
• L’appareil n’est pas déconnecté de la source d’alimentation tant qu’il est
raccordé à la douille de l’allume-cigares de la voiture.
• Débranchez le cordon allume-cigares de la douille de l’allume-cigares
quand vous n’utilisez plus l’appareil. Pour le débrancher, tirez sur la
fiche. Ne tirez jamais sur le cordon.
• N’utilisez pas l’appareil lorsque le cordon est endommagé, ou s’il est
tombé ou a été endommagé.
• Evitez que des objets métalliques ne touchent les parties métalliques de
l’appareil ou de la plaque de connexion. Un court-circuit pourrait se
produire et endommager l’appareil.
• Veillez à ce que les contacts soient toujours propres.
• Ne pas démonter ni modifier l’appareil.
• Ne pas appliquer de chocs mécaniques à l’appareil ni le laisser tomber.
• Quand l’appareil est utilisé, il devient chaud. C’est tout à fait normal.
• Ne pas laisser l’appareil près d’un récepteur AM, car il perturbera la
réception AM.
• Ne posez pas l’appareil en plein soleil, par exemple sur le tableau de bord
de la voiture.
En cas de problème, débranchez l’appareil et contactez votre revendeur
Sony.
3
b
Spécifications
1
Alimentation
c
d
2
e
CC 12 - 24 V
(12/24 V, voitures à masse négative seulement)
Tension de sortie
DC OUT:
8,4 V, 2,0 A en mode de fonctionnement
Borne de recharge de la batterie:
8,4 V, 1,4 A en mode de charge.
Application
Batterie rechargeable Sony NP-F100/F200/F300/
F330/F530/CF540/F550/F730/F750/F930/F950
Température de fonctionnement
0°C à 40°C (32°F à 104°F)
Température d’entreposage –20°C à 60°C (–4°F à 140°F)
Dimensions hors tout
Env. 127 × 55 × 95 mm (l/h/p)
Poids
(5 × 2 3⁄16 × 3 3⁄4 pouces)
Env. 330 g (11,7 on.)
Accessoire fourni
Cordon de liaison DK-415 (1)
La conception et les spécifications peuvent être modifiées sans préavis.
f
m
Cette marque indique que ce produit est un accessoire
pour produits vidéo Sony. Lorsque vous achetez des
produits vidéo Sony, Sony vous conseille d’acheter des
accessoires portant la marque “GENUINE VIDEO
ACCESSORIES”.
Temps de fonctionnement
restant quand la batterie en
cours de recharge est fixée à un
appareil vidéo “InfoLITHIUM”
Le temps n’est pas affiché s‘il est
inférieur à 5 minutes.
DISPLAY
CHANGE
Temps restant jusqu’à la
recharge normale
m
Voir l’illustration B.
TIME TO CHG
FULL
Temps restant jusqu’à la
recharge complète
h
m
DISPLAY
CHANGE
Un bip est audible et l’afficheur s’allume.
3 Installez la batterie rechargeable.
La recharge commence. Quand l’indicateur de capacité de la batterie est
plein
et le témoin CHARGE s’allume, la recharge normale est
terminée. Pour une recharge complète qui vous permettra d’utiliser plus
longtemps l’appareil vidéo, laissez la batterie rechargeable en place
jusqu’à ce que le témoin CHARGE s’éteigne.
Vous pouvez enlever la batterie rechargeable quand vous voulez. Elle
peut être utilisée même si elle n’est pas complètement rechargée.
Indicateur de capacité de la batterie
Recharge normale
Recharge complète
Pour installer la batterie rechargeable
NP-F550, etc. (ill. B-1)
1 Placez la batterie sur a.
Alignez l’extrémité de la batterie indiquée par le repère 4 sur le bord
de l’obturateur de borne de cet appareil.
a se replie vers le bas lorsque la battrie est placée dessus.
2 Faites coulisser la batterie dans le sens de la flèche.
Appuyez la batterie jusqu’à ce que l’obturateur de borne soit
complètement recouvert.
NP-F100, etc. (ill. B-2)
1 Faites coulisser la batterie le long du guide vers a.
2 Appuyez sur la batterie jusqu’à ce qu’elle s’encliquette.
Remarque
N’appliquez pas de choc à la polarité de charge. Lorsque vous installez la
batterie, veillez à ne pas la soumettre à des chocs.
Divers
Pour retirer
BATTERY LIFE
DISPLAY
CHANGE
2 Branchez le cordon allume-cigares sur la douille de l’allumecigares.
• N’utilisez que des batteries au lithium-ion avec le chargeur. Le chargeur
ne peut pas être utilisé pour charger une batterie au Ni-cd/Nickelhydrogène.
• Fixez bien la batterie.
• Chargez la batterie sur une surface plane et sans vibrations.
2
A chaque pression sur cette touche, l’affichage change de la façon suivante.
TIME TO CHG
NORMAL
Pendant la recharge de la batterie rechargeable, cet appareil indiquera le
temps restant pour un appareil vidéo, etc. dans les cas suivants:
• Vous utilisez une batterie rechargeable “InfoLITHIUM”
• Vous utilisez un appareil vidéo portant la marque
Assurez-vous que la batterie rechargeable que vous utilisez porte la marque
.
Consultez le mode d’emploi fourni avec votre appareil vidéo s’il s’agit d’un
appareil “InfoLITHIUM”.
Recharge
Pour retirer
Pendant la recharge, vous pouvez vérifier le temps de recharge sur
l’afficheur. Une minute après le début de la recharge, BATTERY LIFE
s’allume sur l’afficheur.
A propos de l’indication du temps restant
Si vous utilisez plusieurs appareils vidéo portant la marque
, le temps
restant indiqué de la batterie en cours de recharge correspond au temps restant pour le
auquel la batterie a été
dernier appareil vidéo portant la marque
rattachée.
1
Pour vérifier le temps de recharge
1 Réglez le commutateur de mode sur CHARGE.
DCR- PC7/PC7E/PC10/PC10E/SC100/SC100E/TRV7/TRV7E
CCD- TR555/TR555E/TR610E/TR710/TR710E/TR760E/TR790E/TR810E/
TR820E/TR825E/TR910/TR910E/TR920E/TR930/TR1100E/
TR2200E/TR2300/TR2300E/TR3100E/TR3300/TR3300E/TR3400/
TRV31/TRV31E/TRV41/TRV41E/TRV51/TRV51E/TRV54E/
TRV56E/TRV61E/TRV62/TRV64E/TRV72/TRV81/TRV81E/
TRV82/TRV91E/TRV94/TRV94E/TRV101/TRV101E/
SC55/SC55E/SC65/SC65E
GV-A500/A500E
1
Retirez la batterie en faisant coulisser le levier de dégagement de la batterie.
Pour charger une batterie
Bien que les modèles suivants soient de type “InfoLITHIUM”, le temps
restant ne peut pas être affiché sur cet appareil.
3
Faites coulisser la batterie dans le sens de la flèche et enlevez-la vers le haut.
NP-F100, etc. (ill. B-2)
Afficheur
Remarques sur l’utilisation
B
NP-F550, etc. (ill. B-1)
Remarques
• L’afficheur indique un temps approximatif quand la batterie est rechargée
entre 10°C et 30°C. Selon les conditions d’utilisation et les circonstances, le
temps peut être différent du temps réel.
• “– – – –” peut apparaître sur l’afficheur dans les cas suivants. Il ne s’agit
pas d’un problème de fonctionnement.
– Le temps de fonctionnement restant est inférieur à 5 minutes.
– Il y a une différence entre le temps affiché et le temps de recharge réel.
Continuez la recharge, si cet indicateur apparaît.
• Une recharge complète prend environ une heure. Si vous détachez la
batterie entre la recharge normale et la recharge complète, le temps de
recharge risque de ne pas être indiqué correctement, lors de la recharge
suivante.
• Si le temps de recharge n’est pas indiqué correctement, rechargez
complètement la batterie. Il sera alors indiqué correctement.
• Quand vous insérez une batterie complètement rechargée sur cet
l’appareil, “TIME TO CHG FULL 1h”peut apparaître sur l’afficheur. Il ne
s’agit pas d’un mauvais fonctionnement.
• BATTERY LIFE peut ne pas apparaître dans certains cas.
• Il faut attendre un certain temps après une pression de DISPLAY
CHANGE pour que le temps apparaisse.
Pour utiliser l’appareil vidéo
Voir l’illustration C.
Pour le camescope DCR-TRV9, etc. utilisez le cordon de liaison DK-415
fourni. Pour le camescope DCR-PC10, etc. utilisez le cordon de liaison
DK-626 (non fourni).
Pour les détails au sujet du raccordement, reportez-vous au mode d’emploi
de l’appareil vidéo.
1 Réglez le commutateur de mode sur VCR/CAMERA.
Temps de recharge
2 Raccordez le cordon d’alimentation CC à la douille de l’allumecigares.
Le tableau suivant indique le temps de recharge quand la batterie est
complètement déchargée.
3 Raccordez le cordon de liaison b au connecteur DC OUT de cet
appareil.
Batterie
rechargeable
4 Raccordez le cordon de liaison à l’appareil vidéo.
Temps de
recharge
Batterie
rechargeable
Temps de
recharge
NP-CF540
110 (50)
NP-F100
100 (40)
NP-F550
115 (55)
NP-F200
115 (55)
NP-F750
170 (110)
NP-F300
160 (100)
NP-F950
225 (165)
• Temps de recharge approximatif en minutes pour recharger
complètement une batterie vide (Recharge complète).
• Les minutes entre parenthèses indiquent le temps approximatif normal
(Recharge normale).
• Voir le mode d’emploi de l’appareil vidéo utilisé pour l’autonomie de la
batterie.
• Le temps de recharge varie selon l’état de la batterie et la température
ambiante.
DCR-TRV9, etc. (ill. C-1)
Tout en appuyant sur la plaque de connexion c, faites-la glisser vers le
bas. Pour retirer la plaque de connexion, faites-la glisser vers le haut en
appuyant sur le levier de libération de la batterie d.
DCR-PC10, etc. (ill. C-2)’
Ouvrez le cache et insérez la fiche de connexion e. Pour enlever la fiche
de connexion, tirez-la tout en appuyant sur le bouton f.
Remarques
• Si vous réglez le commutateur de mode sur CHARGE pendant
l’utilisation de l’appareil vidéo, l’alimentation sera coupée.
• Vous ne pouvez pas recharger la batterie quand elle est sur l’appareil
vidéo et l’alimente.
• Eloignez le chargeur de l’appareil vidéo s’il perturbe l’image.
Remarques
• Si vous réglez le commutateur de mode sur VCR/CAMERA pendant la
recharge, la recharge s’arrêtera.
• Quand vous insérez une batterie pleine dans l’adaptateur, le témoin
CHARGE s’allume puis s’éteint.
• Si le témoin CHARGE ne s’allume pas ou clignote, vérifiez que la batterie
rechargeable est fixée correctement au chargeur CC. Si elle n’est pas
rattachée correctement, elle ne se rechargera pas.
Remplacement du fusible
Si l’appareil ne fonctionne pas correctement, vérifier si le fusible n’a pas
sauté. Si le fusible a sauté, remplacez-le de la manière suivante.
1 Dévissez l’extrémité de la fiche et enlevez-la.
Si le témoin CHARGE clignote
En cas de problème pendant la recharge, le témoin CHARGE clignote et
WARNING apparaît sur l’afficheur.
Consultez le tableau suivant.
Retirez la batterie de l’appareil, puis remettez-la en place.
Si le témoin CHARGE
clignote encore:
Installez une autre batterie
rechargeable.
Si le témoin CHARGE
clignote de nouveau:
Le problème vient de
l’appareil.
Si le témoin CHARGE s’allume mais
ne clignote pas de nouveau:
Si le témoin CHARGE s’éteint parce
que la recharge est terminée, il n’y a
aucun problème.
Si le témoin CHARGE s’allume mais
ne clignote pas de nouveau:
Si le témoin CHARGE s’éteint parce
que la recharge est terminée, le
problème vient de la première
batterie rechargeable installée.
Veuillez contacter votre revendeur Sony et lui apporter l’appareil qui ne
fonctionne pas.
2 Enlevez le fusible.
3 Installez un nouveau fusible, vissez l’extrémité de la fiche et
serrez-la.
Remarques
• Si la douille de l’allume-cigares de la voiture est recouverte de cendres ou
autre, la fiche risque de chauffer à cause d’un mauvais contact. Veillez à
nettoyez la douille.
• Remplacez le fusible uniquement par le fusible spécifié.
• Si le fusible saute juste après avoir été remplacé, consultez votre
revendeur Sony.
En ce qui concerne la polarité de la masse de la voiture, la tension de la
batterie de voiture ou autre, consultez votre concessionnaire auto.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
