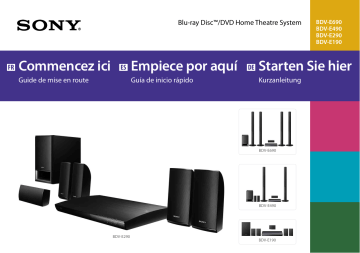

Blu-ray Disc™/DVD Home Theatre System
FR
Commencez ici
ES
Guide de mise en route
Empiece por aquí
Guía de inicio rápido
DE
Starten Sie hier
Kurzanleitung
BDV-E690
BDV-E490
BDV-E290
BDV-E690
BDV-E490
BDV-E290
BDV-E190
BDV-E190
1
2
3
Contenu du carton/Installation des enceintes
ES Contenido de la caja/Instalación de los altavoces
DE Lieferumfang/Aufstellen der Lautsprecher
FR
BDV-E690





Raccordement de votre téléviseur
ES Conexión del televisor
DE Anschließen des Fernsehgeräts
FR


BDV-E490


FR
Raccordement d’autres appareils
ES Conexión de otros dispositivos
DE Anschließen anderer Geräte




4
5
FR
Réglage facile à l’écran
ES Configuración fácil en la pantalla
BDV-E290


DE Die Schnellkonfiguration am Fernsehschirm
Lecture d’un disque et utilisation d’autres fonctions
ES Reproducción de discos y uso de otras funciones
DE Wiedergeben einer Disc und andere Funktionen
FR

 

BDV-E190




 

nité principale
U
Unidad principal
Hauptgerät
FR
ES
DE
Contenu du carton
Contenido de la caja
Lieferumfang
 Enceintes avant
Altavoces frontales
Vordere Lautsprecher
 Enceintes surround
Couvercles inférieurs des enceintes
Cubiertas inferiores para los altavoces
Abdeckungen für die Lautsprecherunterseite
Tampons
Almohadillas protectoras
Dämpfer
Vis (avec rondelle)
Tornillos (con arandela)
Schrauben (mit Unterlegscheibe)
Vis (sans rondelle)
Tornillos (sin arandela)
Schrauben (ohne Unterlegscheibe)
 Enceinte centrale
(BDV-E690 (4) /BDV-E490 (2))
(BDV-E190 (2))
(BDV-E690 (4) /BDV-E490 (2))
(BDV-E690 (12) /BDV-E490 (6))
Piles R6 (AA) (2)
Pilas R6 (tamaño AA) (2)
R6-Batterien der Größe AA (2)
Fil d’antenne FM
Antena monofilar de FM
UKW-Wurfantenne
Socle pour iPod/iPhone
Acoplador para iPod/iPhone
Dock für iPod/iPhone
Cordon vidéo
Cable de vídeo
Videokabel
Altavoces de sonido envolvente
Raumklanglautsprecher
Altavoz central
Mittlerer Lautsprecher
 Caisson de graves
Altavoz potenciador de graves
Tiefsttonlautsprecher
Télécommande
Mando a distancia
Fernbedienung
(BDV-E690/BDV-E490/BDV-E290)
ou / o / oder
(TDM-iP30)
Câble USB
Cable USB
USB-Kabel
(BDV-E690/BDV-E490/BDV-E290)
03
1
FR
ES
DE
Commencez par positionner les
enceintes conformément aux
étiquettes situées sur le panneau
arrière.
En primer lugar, coloque los
altavoces como indican las
etiquetas del panel posterior.
Stellen Sie zunächst die
Lautsprecher auf und richten Sie
sich dabei nach den Etiketten auf
der Rückseite.
SUBWOOFER
FRONT L
FRONT R
CENTER
Main unit
SUR L
04
SUR R
FR
ES
DE
Ensuite, raccordez les enceintes à
l’unité principale.
A continuación, conecte los
altavoces a la unidad principal.
Pour l’assemblage des enceintes
du BDV-E690/BDV-E490, reportezvous au « Guide d’installation des
enceintes » fourni.
Si se trata del modelo BDV-E690/
BDV-E490, consulte la “Guía de
instalación de los altavoces”
suministrada para montar los
altavoces.
Als Nächstes schließen Sie die
Lautsprecher an das Hauptgerät
an.
Informationen zum
Zusammenbauen der
Lautsprecher für die Modelle
BDV-E690/BDV-E490 finden
Sie in der mitgelieferten
„Montageanleitung für
Lautsprecher“.
05
2
FR
ES
DE
Pour bénéficier d’un son et
d’une image d’excellente qualité,
procédez au raccordement à
l’aide d’un câble HDMI haut débit
 (non fourni).
Para disfrutar de un vídeo y un
audio de gran calidad, conecte
un cable HDMI de alta velocidad
 (no suministrado).
Eine hohe Bild- und Tonqualität
erzielen Sie, indem Sie den
Anschluss über ein HighSpeed-HDMI-Kabel  (nicht
mitgeliefert) vornehmen.
Si votre téléviseur ne possède pas
de prise HDMI ARC, vous devez
aussi vous procurer un cordon
optique numérique  (non
fourni) pour reproduire le son du
téléviseur via les enceintes du
système.
Si el televisor no dispone de
toma HDMI ARC, también será
necesario un cable digital óptico
 (no suministrado) para
disfrutar del sonido del televisor
a través de los altavoces del
sistema.


06
Wenn Ihr Fernsehgerät nicht
mit einer HDMI ARC-Buchse
ausgestattet ist, benötigen Sie
auch ein optisches Digitalkabel
 (nicht mitgeliefert), um den
Ton vom Fernsehgerät über
die Lautsprecher der Anlage
wiedergeben zu können.
3
FR
ES
DE
Pour raccorder votre décodeur, votre
console de jeu ou votre récepteur
satellite numérique, effectuez
un raccordement audio à l’unité
principale à l’aide d’un cordon optique
numérique  (non fourni). Effectuez
séparément un raccordement vidéo au
téléviseur.
Para conectar un decodificador,
una consola o un receptor digital
vía satélite, realice una conexión
de audio con la unidad principal
mediante un cable digital óptico 
(no suministrado). Aparte, realice una
conexión de vídeo con el televisor.
Zum Anschließen von Set-TopBox, Spielekonsole oder digitalem
Satellitenempfänger stellen Sie über
ein optisches Digitalkabel  (nicht
mitgeliefert) eine Audioverbindung zum
Hauptgerät her. Stellen Sie separat eine
Videoverbindung zum Fernsehgerät her.
Pour la radio FM, raccordez le fil
d’antenne fourni et déployez-le pour
améliorer la réception. 
Para escuchar la radio FM, conecte
la antena monofilar suministrada y
extiéndala con el fin de obtener la
mejor recepción posible. 
Für den UKW-Radioempfang schließen
Sie die mitgelieferte Wurfantenne
an und breiten sie so aus, dass ein
optimaler Empfang erzielt wird. 
Vous pouvez également raccorder
votre iPod ou votre iPhone au système
et au téléviseur via le socle fourni.
 (BDV-E690/BDV-E490/BDV-E290
uniquement)
También puede conectar el iPod
o iPhone al sistema y al televisor
mediante el acoplador suministrado.
 (sólo en los modelos BDV-E690/
BDV-E490/BDV-E290)
Über das mitgelieferte Dock können
Sie auch einen iPod oder ein iPhone
mit der Anlage und dem Fernsehgerät
verbinden.  (nur BDV-E690/
BDV-E490/BDV-E290)


ou /
o/
oder

07
3
FR
ES
DE
Vous pouvez vous connecter
à Internet et au réseau
domestique à l’aide d’un câble
LAN (non fourni). Si vous utilisez
l’adaptateur USB réseau local
sans fil en option, le Wi-Fi est
disponible.
Puede conectarse a Internet y a
la red doméstica con un cable
LAN (no suministrado). Si utiliza
el adaptador de LAN inalámbrica
USB opcional, disfrutará de una
conexión Wi-Fi.
Sie können über ein LANKabel (nicht mitgeliefert) eine
Verbindung zum Internet und
zum Heimnetzwerk herstellen.
Mit dem gesondert erhältlichen
USB WLAN Adapter steht Wi-Fi
zur Verfügung.
Vous trouverez les paramètres
réseau dans le menu d’accueil
(page 12). Pour plus de détails,
visitez le site Web suivant :
http://support.sony-europe.com/
En el menú de inicio (página 12)
se indican los ajustes de red. Para
obtener más información, visite
la página:
http://support.sony-europe.com/
Vers un routeur large bande
Al enrutador de banda ancha
An einen Breitbandrouter
08
Netzwerkeinstellungen finden Sie
im Hauptmenü (Seite 12). Weitere
Informationen finden Sie hier:
http://support.sony-europe.com/
FR
ES
DE
Raccordez le cordon
d’alimentation à une prise
murale.
Conecte el cable de alimentación
de ca a una toma de pared.
Schließen Sie das Netzkabel an
eine Netzsteckdose an.
09
4
FR
ES
DE
Appuyez sur / pour mettre le
système sous tension. « SETUP »
apparaît sur l’affichage du panneau
frontal.
Pulse / para encender el sistema.
En el visor del panel frontal aparecerá
“SETUP”.
Schalten Sie die Anlage mit / ein.
„SETUP“ erscheint im Display an der
Vorderseite.
Para preparar el sistema para su uso,
desplácese con el mando a distancia
suministrado por los ajustes de la
configuración de inicio fácil que
aparece en pantalla. Sólo tardará unos
minutos.
Um die Anlage für den Gebrauch
vorzubereiten, nehmen Sie mit
der mitgelieferten Fernbedienung
die Schnellkonfiguration am
Fernsehschirm vor. Dieser Vorgang
dauert nur wenige Minuten.
Si no aparece la pantalla de
configuración, seleccione la entrada de
AV correcta en el televisor.
Cuando aparezca en la pantalla el
mensaje [La configuración de inicio
fácil se ha completado.], seleccione
[Finalizar]: el sistema estará listo para
su uso.
Wenn der Konfigurationsbildschirm
nicht angezeigt wird, wählen Sie am
Fernsehgerät den richtigen AV-Eingang
aus.
Wenn [Die Schnelleinrichtung ist damit
beendet.] auf dem Fernsehschirm
erscheint, wählen Sie [Beenden] und
die Anlage ist betriebsbereit.
Pour préparer le système en vue de
son utilisation, parcourez le Réglage
initial facile affiché à l’écran à l’aide
de la télécommande fournie. Cette
opération ne devrait prendre que
quelques minutes.
Si l’écran de configuration ne s’affiche
pas, sélectionnez l’entrée AV correcte
sur votre téléviseur.
Lorsque [Le Réglage initial facile
est terminé.] s’affiche à l’écran,
sélectionnez [Terminer]. Le système est
prêt à l’emploi.
/
///,
10
5

FR
ES
DE
Pour lire un disque, appuyez sur
, puis posez le disque dans
le tiroir du disque. Appuyez à
nouveau sur  pour fermer le
tiroir du disque.
Para reproducir un disco, pulse
 y, a continuación, coloque el
disco en la bandeja de discos.
Pulse  de nuevo para cerrar la
bandeja de discos.
Zum Wiedergeben einer Disc
drücken Sie  und legen eine
Disc in die Disc-Lade. Drücken Sie
 erneut, um die Disc-Lade zu
schließen.
Si la lecture ne commence pas
automatiquement, sélectionnez
dans la catégorie [Vidéo],
[Musique] ou [Photo], puis
appuyez sur .
Si la reproducción no se inicia
de forma automática, seleccione
en la categoría [Vídeo],
[Música], o [Foto] y pulse .
Wenn die Wiedergabe nicht
automatisch startet, wählen Sie
in der Kategorie [Video],
[Musik] oder [Foto] und
drücken .
Bon amusement !
¡Y a disfrutar!
Viel Spaß!

11
FR
ES
DE
Pour accéder à d’autres fonctions, il vous
suffit d’appuyer sur HOME.
Para acceder a otras funciones, no tiene más
que pulsar HOME.
Exemples :
 Ecouter la radio via les enceintes du
système
 Présélectionner des stations de radio
 Accéder à du contenu Internet
 Lire votre iPod ou votre iPhone via les
enceintes du système
Ejemplos:
 Escuchar la radio a través de los altavoces
del sistema
 Memorizar emisoras de radio
 Acceder a contenidos de Internet
 Escuchar el iPod o iPhone a través de los
altavoces del sistema
Ihnen stehen weitere Funktionen zur
Verfügung. Drücken Sie dazu einfach
HOME.
Beispiele:
 Radiohören über die Lautsprecher der
Anlage
 Speichern von Radiosendern
 Zugriff auf Internetinhalte
 Wiedergabe von Inhalten auf dem iPod
oder iPhone über die Lautsprecher der
Anlage





FR Vous pouvez définir
les paramètres
réseau à l’aide de
ce menu lorsque
l’unité principale est
connectée à un routeur
large bande.
12




ES Podrá realizar ajustes
de red a través de
este menú cuando
la unidad principal
esté conectada a un
enrutador de banda
ancha.
DE Sie können über
dieses Menü
Netzwerkeinstellungen
vornehmen, wenn
das Hauptgerät an
einen Breitbandrouter
angeschlossen ist.
HOME
FR
ES
DE
Présélection des stations de radio
Memorización de emisoras de
radio
Speichern von Radiosendern
1 Appuyez plusieurs fois sur
FUNCTION jusqu’à ce que
l’indication « FM » apparaisse sur
l’affichage du panneau frontal.
2 Appuyez sur TUNING +/– et
maintenez la touche enfoncée
jusqu’à ce que le balayage
automatique démarre.
FUNCTION
///,
3 Appuyez sur OPTIONS.
4 Appuyez sur / pour
sélectionner [Mémoire
présélect.], puis appuyez sur
.
5 Appuyez sur / pour
OPTIONS
HOME
PRESET +/–
TUNING +/–
sélectionner le numéro de
présélection de votre choix,
puis appuyez sur .
6 Répétez les étapes 2 à 5 pour
enregistrer d’autres stations.
Sélection d’une station
présélectionnée
1 Appuyez plusieurs fois sur
FUNCTION jusqu’à ce que
l’indication « FM » apparaisse sur
l’affichage du panneau frontal.
2 Appuyez plusieurs fois sur
1 Pulse FUNCTION varias veces
hasta que aparezca “FM” en el
visor del panel frontal.
2 Mantenga pulsado el botón
TUNING +/– hasta que se inicie
la exploración automática.
3 Pulse OPTIONS.
4 Pulse / para seleccionar
[Memoria preajustada] y, a
continuación, pulse .
5 Pulse / para seleccionar
el número preajustado que
desee y, a continuación, pulse
.
6 Repita los pasos del 2 al 5 para
almacenar más emisoras.
Selección de emisoras
memorizadas
1 Pulse FUNCTION varias veces
hasta que aparezca “FM” en el
visor del panel frontal.
2 Pulse PRESET +/– varias veces
para seleccionar la emisora
memorizada.
1 Drücken Sie FUNCTION so
oft, bis „FM“ im Display an der
Vorderseite erscheint.
2 Halten Sie TUNING +/–
gedrückt, bis der automatische
Sendersuchlauf beginnt.
3 Drücken Sie OPTIONS.
4 Wählen Sie mit / die Option
[Sender speichern] und
drücken Sie .
5 Wählen Sie mit / die
gewünschte Speichernummer
und drücken Sie .
6 Weitere Sender können Sie
wie in Schritt 2 bis 5 erläutert
speichern.
Auswählen eines gespeicherten
Senders
1 Drücken Sie FUNCTION so
oft, bis „FM“ im Display an der
Vorderseite erscheint.
2 Drücken Sie mehrmals PRESET
+/– und wählen Sie den
gewünschten gespeicherten
Sender.
PRESET +/– pour sélectionner
la station présélectionnée.
13
FR
ES
DE
Dépannage
Solución de problemas
Störungsbehebung
Si vous rencontrez l’une des difficultés suivantes lors de
l’utilisation de ce système, consultez ce guide de dépannage pour
tenter de remédier au problème.
Consultez également le Mode d’emploi disponible sur le site Web
suivant :
http://support.sony-europe.com/
Si le surge cualquiera de las siguientes dificultades mientras
emplea el sistema, utilice esta guía de solución de problemas para
resolver el problema antes de solicitar asistencia técnica.
Consulte también el manual de instrucciones en la siguiente
página web:
http://support.sony-europe.com/
Sollten an der Anlage Störungen auftreten, versuchen Sie, diese
anhand der folgenden Checkliste zu beheben, bevor Sie das Gerät
zur Reparatur bringen.
Lesen Sie auch in der Bedienungsanleitung auf der folgenden
Webseite nach:
http://support.sony-europe.com/
Le système ne se met pas sous tension.
‚‚Vérifiez que le cordon d’alimentation est correctement
raccordé à la prise murale.
La unidad no se enciende.
‚‚Compruebe si el cable de alimentación de ca está bien
conectado a la toma de pared.
Die Anlage lässt sich nicht einschalten.
‚‚Überprüfen Sie, ob das Netzkabel richtig an die Netzsteckdose
angeschlossen ist.
Le système ne fonctionne pas normalement.
‚‚Débranchez le cordon d’alimentation au niveau de la prise
murale, puis rebranchez-le quelques minutes plus tard.
El sistema no funciona correctamente.
‚‚Desconecte el cable de alimentación de ca de la toma de pared
y vuelva a conectarlo al cabo de varios minutos.
Die Anlage funktioniert nicht ordnungsgemäß.
‚‚Ziehen Sie das Netzkabel aus der Netzsteckdose und schließen
Sie es nach einigen Minuten wieder an.
Le système ne reproduit pas le son du programme TV lorsqu’il
est raccordé à un décodeur.
‚‚Vérifiez les raccordements.
‚‚Sélectionnez l’entrée correcte du système sur laquelle le
décodeur est raccordé.
Cuando el sistema está conectado a un decodificador no
emite el sonido de los programas de televisión.
‚‚Compruebe las conexiones.
‚‚Seleccione la entrada del sistema correcta en la que está
conectado el decodificador.
Die Anlage ist an eine Set-Top-Box angeschlossen, aber der
Ton vom Fernsehgerät wird nicht ausgegeben.
‚‚Überprüfen Sie die Verbindungen.
‚‚Wählen Sie an der Anlage den korrekten Eingang, an den die
Set-Top-Box angeschlossen ist.
La lecture du disque ne démarre pas.
‚‚Le code local du disque n’est pas compatible avec le système.
‚‚De l’humidité s’est condensée sur l’optique, à l’intérieur de
l’unité principale. Retirez le disque et laissez l’unité principale
sous tension pendant environ une demi-heure.
‚‚Le disque n’est pas correctement finalisé.
El disco no se reproduce.
‚‚El código de región del disco no coincide con el del sistema.
‚‚Se ha condensado humedad en las lentes del interior de la
unidad principal. Extraiga el disco y deje la unidad principal
encendida durante media hora aproximadamente.
‚‚El disco no se ha finalizado correctamente.
Eine Disc lässt sich nicht abspielen.
‚‚Der Regionalcode der Disc entspricht nicht dem der Anlage.
‚‚Auf den Linsen im Hauptgerät hat sich Feuchtigkeit
niedergeschlagen. Nehmen Sie die Disc heraus und lassen Sie
das Hauptgerät etwa eine halbe Stunde lang eingeschaltet.
‚‚Die Disc ist nicht ordnungsgemäß abgeschlossen.
Réduction de la consommation électrique à
moins de 0,3 W en mode de veille
Reducción del consumo energético a menos de
0,3 W en el modo de espera
Verringern des Stromverbrauchs auf weniger
als 0,3 W im Bereitschaftsmodus
Appuyez sur HOME, puis sur /// pour sélectionner [Config.]
dans [Réglages Système]. Vérifiez que les paramètres suivants
sont définis :
ˎˎ [Commande pour HDMI] est réglé sur [Non] dans [Réglages
HDMI].
ˎˎ [Mode de démarrage rapide] est réglé sur [Non].
Pulse HOME y, a continuación, pulse /// para seleccionar
[Configurar] en [Ajustes del sistema]. Compruebe que se hayan
realizado los siguientes ajustes:
ˎˎ [Control por HDMI] en [Configuración HDMI] está ajustado en
[No].
ˎˎ [Modo Inicio rápido] está ajustado en [No].
Drücken Sie HOME und wählen Sie dann mit /// die Option
[Einrichtung] unter [System-Einstellungen]. Überprüfen Sie, ob die
folgenden Einstellungen vorgenommen wurden:
ˎˎ [Steuerung für HDMI] unter [HDMI-Einstellungen] muss auf
[Aus] gesetzt sein.
ˎˎ [Schnellstartmodus] muss auf [Aus] gesetzt sein.
14
15
Le présent Guide de mise en route
économise le papier
Pour préserver les ressources naturelles, Sony a considérablement réduit sa consommation
de papier en décidant de ne plus fournir de manuels imprimés complets. Cependant,
vous trouverez un mode d’emploi complet et d’autres informations en ligne, à l’adresse
suivante :
Esta guía de inicio rápido ahorra papel
Para ahorrar recursos naturales, Sony ha reducido drásticamente el consumo de papel
no incluyendo manuales completos impresos. No obstante, encontrará el manual de
instrucciones completo y más cosas en línea:
Für diese Kurzanleitung wird nur wenig
Papier verbraucht
Zum schonenden Umgang mit natürlichen Ressourcen hat Sony den Papierverbrauch
drastisch reduziert und liefert die vollständige Bedienungsanleitung nicht mehr in
gedruckter Form aus. Die vollständige Bedienungsanleitung und weitere Informationen
finden Sie stattdessen im Internet:
http://support.sony-europe.com/
2012 Sony Corporation
Printed in Malaysia
4-418-867-21(1)
(1)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
