D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\010COV.fm

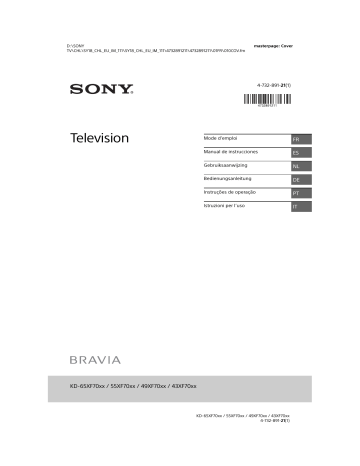

masterpage: Cover
4-732-891-21(1)
Television
Mode d’emploi
FR
Manual de instrucciones
ES
Gebruiksaanwijzing
NL
Bedienungsanleitung
DE
Instruções de operação
PT
Istruzioni per l’uso
IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\010COVTOC.f
m
Table des matières
AVIS IMPORTANT . . . . . . . . . . . . . . . . . . . . . . 3
Consignes de sécurité . . . . . . . . . . . . . . . . . . 3
Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Eléments et commandes. . . . . . . . . . . . . . 8
Téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Télécommande . . . . . . . . . . . . . . . . . . . . . . . . 9
Connexion du téléviseur à Internet . . . . 12
Configuration de la connexion à
Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Regarder la télévision . . . . . . . . . . . . . . . 12
Affichage d’images provenant d’un
appareil raccordé . . . . . . . . . . . . . . . . . . . 13
Schéma des raccordements . . . . . . . . . . . . 13
Installation du téléviseur au mur . . . . . . . . 15
masterpage: Left
Connexion Internet et confidentialité des données
Ce produit se connecte à Internet au cours de la configuration
initiale dès qu’un réseau est connecté afin de confirmer la
connexion Internet, puis ultérieurement pour configurer l’écran
d’accueil. Votre adresse IP est utilisée dans ces connexions
Internet et toutes les autres. Si vous ne voulez pas que votre
adresse IP soit utilisée, ne configurez pas la fonction Internet
sans fil et ne connectez pas de câble Internet. Veuillez vous
référer aux informations de confidentialité présentées dans les
écrans de configuration pour en savoir plus sur les connexions
Internet.
Introduction
Sony vous remercie d’avoir choisi ce téléviseur.
Avant de l’utiliser, nous vous invitons à lire attentivement ce
manuel et à le conserver pour vous y référer ultérieurement.
Remarque
• Avant d’utiliser le téléviseur, lisez les « Consignes de sécurité »
(page 3).
• Les images et illustrations reprises dans le Guide d’installation
et dans ce manuel sont fournies pour référence uniquement et
peuvent présenter des différences par rapport au produit
proprement dit.
• Dans le nom du modèle du téléviseur, « xx » correspond au
numéro associé à la ligne, à la couleur ou au standard de
télévision.
Fixation du support de table au téléviseur
Reportez-vous au Guide d’installation situé sur le rembourrage.
Informations complémentaires . . . . . . . 16
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . 17
Guide d’aide (Manuel) (Uniquement pour
certaines régions, certains pays ou certains
modèles de téléviseur)
Pour toute information complémentaire, appuyez sur HOME
sur la télécommande, puis sélectionnez [Guide d’aide] dans le
menu [Réglages]. Vous pouvez également consulter le Guide
d’aide depuis votre ordinateur ou smartphone (informations
fournies au dos de ce Mode d'emploi).
Emplacement de l’étiquette d’identification
Les étiquettes reprenant le numéro de modèle, la date de
production (année/mois) et les caractéristiques nominales de
l’alimentation du téléviseur se trouvent à l’arrière du téléviseur ou
de l’emballage.
Pour les modèles fournis avec un adaptateur secteur :
Les étiquettes du N° de modèle et du N° de série de l’adaptateur
secteur se trouvent sur la partie inférieure de l’adaptateur secteur.
2FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\010COVTOC.f
m
AVERTISSEMENT
POUR ÉVITER LES
INCENDIES, TENEZ
TOUJOURS LES BOUGIES ET
AUTRES FLAMMES NUES
ÉLOIGNÉES DE CE PRODUIT.
AVIS IMPORTANT
Ce produit a été fabriqué par ou pour le compte de Sony Visual
Products Inc.
Importateur dans l’UE : Sony Europe Limited.
Les questions basées sur la législation européenne pour
l’importateur ou relatives à la conformité des produits doivent
être adressées au mandataire : Sony Belgium, bijkantoor van
Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem,
Belgique.
Avis relatif à l’appareil radio
masterpage: Right
• Ne pas placer le téléviseur sur du tissu ou autre matériau placé
entre le téléviseur et le meuble de support.
• Apprendre aux enfants qu’il est dangereux de monter sur le
meuble pour atteindre le téléviseur ou ses touches de
commande.
Si vous conservez et déménagez votre téléviseur existant, les
points ci-dessus doivent également être pris en compte et
appliqués.
Installation/Mise en place
Installez et utilisez le téléviseur conformément aux instructions cidessous afin d’éviter tout risque d’incendie, d’électrocution ou
autre dommage et/ou blessure.
Un appareil raccordé à la protection par mise à la terre fournie
dans le bâtiment via le raccordement au secteur ou via d’autres
appareils dotés d’une protection par mise à la terre - et à un
système de distribution de télévision par câble coaxial, peut créer
un risque d’incendie dans certaines circonstances. Le
raccordement à un système de distribution de télévision doit par
conséquent être fourni via un dispositif fournissant une isolation
électrique sous une certaine plage de fréquences (isolant
galvanique, voir EN 60728-11).
Installation
• Le téléviseur doit être installé à proximité d’une prise de courant
aisément accessible.
• Positionnez le téléviseur sur une surface stable et horizontale
afin d’éviter qu’il ne tombe, n’entraîne des blessures ou ne soit
endommagé.
• Installez le téléviseur de façon à ce que son support de table ne
dépasse pas du meuble TV (non fourni). Si le support de table
dépasse du meuble TV, le téléviseur risque d’être renversé, de
tomber, d’être endommagé ou de provoquer des blessures.
Le soussigné, Sony Visual Products Inc., déclare
que les équipements radioélectriques de type
KD-65XF7096, KD-65XF7093, KD-65XF7005,
KD-65XF7004, KD-65XF7003, KD-65XF7002, KD-65XF7000,
KD-55XF7096, KD-55XF7093, KD-55XF7077, KD-55XF7073,
KD-55XF7005, KD-55XF7004, KD-55XF7003, KD-55XF7002,
KD-55XF7000, KD-49XF7096, KD-49XF7093, KD-49XF7077,
KD-49XF7073, KD-49XF7005, KD-49XF7004, KD-49XF7003,
KD-49XF7002, KD-49XF7000, KD-43XF7096, KD-43XF7093,
KD-43XF7077, KD-43XF7073, KD-43XF7005, KD-43XF7004,
KD-43XF7003, KD-43XF7002, KD-43XF7000 sont conformes à la
directive 2014/53/UE. Le texte complet de la déclaration UE de
conformité est disponible à l’adresse internet suivante :
http://www.compliance.sony.de/
Cet équipement radio peut être utilisé dans l’UE sans enfreindre
les exigences en vigueur relatives à l’utilisation du spectre radio.
Consignes de sécurité
AVERTISSEMENT
Attention
Risque d’explosion si la pile est remplacée par un type incorrect.
Les piles ne doivent pas être exposées à une chaleur excessive,
par exemple rayons du soleil, feu ou toute source de chaleur
similaire ni à une pression d’air extrêmement basse, qui pourrait
occasionner une explosion ou une fuite de liquide ou de gaz
inflammable.
Danger de stabilité
Un téléviseur peut tomber et occasionner de graves blessures
corporelles, voire la mort.
Ne placez jamais un téléviseur dans un endroit instable. Un
téléviseur peut tomber et occasionner de graves blessures
corporelles, voire la mort. De nombreuses blessures, notamment
chez les enfants, peuvent être évitées en prenant de simples
précautions telles que :
• Utiliser les meubles ou les supports recommandés par le
fabricant du téléviseur.
• N’utiliser que des meubles capables de supporter le téléviseur
en toute sécurité.
• S’assurer que le téléviseur ne dépasse pas du bord du meuble
qui le supporte.
• Ne pas placer le téléviseur sur un meuble haut (par exemple,
armoires ou bibliothèques) sans ancrer à la fois le meuble et le
téléviseur à un support adapté.
• L’installation murale du téléviseur doit être confiée à un
technicien spécialisé.
• Pour des raisons de sécurité, il est vivement recommandé
d’utiliser les accessoires Sony, notamment :
Support de fixation murale – SU-WL450
• Veillez à utiliser les vis fournies avec le support de fixation
murale lors de la fixation du support de fixation murale au
téléviseur. Ces vis fournies sont usinées comme décrit dans
l’illustration, quand elles sont mesurées à partir de la surface de
fixation du support de fixation murale.
Leur diamètre et leur longueur varient suivant le modèle de
support de fixation murale.
L’utilisation de vis autres que celles fournies peut occasionner
des dégâts à l’intérieur du téléviseur ou provoquer sa chute, etc.
8 mm - 12 mm
Vis (M6)
Support de fixation murale
Cache arrière du téléviseur
3FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
FR
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\010COVTOC.f
m
Transport
masterpage: Left
KD-49/43XF70xx
• Avant de transporter le téléviseur, débranchez tous ses câbles.
• La présence de deux ou trois personnes est nécessaire pour le
transport des téléviseurs de grande taille.
• Pour transporter le téléviseur à la main, saisissez-le de la
manière illustrée. N’exercez aucune pression sur le panneau LCD
ni sur le cadre qui entoure l’écran.
• Pour soulever ou déplacer le téléviseur, saisissez-le par sa base.
• Lorsque vous transportez le téléviseur, ne le soumettez pas à
des secousses ou des vibrations excessives.
• Lorsque vous transportez le téléviseur pour le porter à réparer
ou lorsque vous déménagez, glissez-le dans son emballage et
son carton d’origine.
8 mm - 12 mm
Vis M6 (non
fournie)
1,5 N·m/1,5 N·m
{15 kgf·cm}
Cordon
(non fournie)
Vis
(non fournie)
Prévention des renversements
KD-65/55XF70xx
Aération
8 mm - 12 mm
• Vous ne devez jamais obstruer les orifices d’aération du boîtier
ni y introduire un objet quelconque.
• Laissez un espace libre autour du téléviseur, comme indiqué cidessous.
• Il est vivement recommandé d’utiliser le support de fixation
murale Sony pour favoriser la circulation adéquate de l’air.
Vis M6 (non
fournie)
Installation murale
30 cm
10 cm
10 cm
10 cm
Laissez au moins cet espace libre autour du téléviseur.
Installation sur pied
30 cm
Cordon
(non fournie)
1,5 N·m/1,5 N·m
{15 kgf·cm}
10 cm
10 cm
6 cm
Vis
(non fournie)
Laissez au moins cet espace libre autour du téléviseur.
• Pour une ventilation correcte, sans accumulation de salissures ni
de poussière :
 Ne placez pas le téléviseur à plat, à l’envers, vers l’arrière ou
sur le côté.
 Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou
dans un placard.
 Ne couvrez pas le téléviseur avec des tissus tels que des
rideaux, pas plus qu’avec des journaux, etc.
 N’installez pas le téléviseur comme illustré ci-dessous.
La circulation de l’air est bloquée.
Mur
Mur
4FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\010COVTOC.f
m
masterpage: Right
Cordon d’alimentation secteur
Ce qu’il ne faut pas faire
Manipulez le cordon et la prise d’alimentation secteur comme
indiqué ci-dessous afin d’éviter tout risque d’incendie,
d’électrocution ou autre dommage et/ou blessure :
• Utilisez uniquement un cordon d’alimentation Sony et pas d’une
autre marque.
• Insérez la fiche à fond dans la prise secteur.
• Utilisez le téléviseur sur une alimentation de 220 V - 240 V CA
uniquement.
• Pour votre propre sécurité, assurez-vous que le cordon
d’alimentation secteur est débranché lorsque vous réalisez des
branchements et veillez à ne pas trébucher dans les câbles.
• Avant d’effectuer tout type d’intervention ou de déplacer le
téléviseur, débranchez le cordon d’alimentation secteur de la
prise de courant.
• Eloignez le cordon d’alimentation secteur des sources de
chaleur.
• Débranchez la fiche du cordon d’alimentation secteur et
nettoyez-la régulièrement. Si la fiche accumule de la poussière
ou est exposée à l’humidité, son isolation peut se détériorer et
un incendie peut se déclarer.
N’installez/n’utilisez pas le téléviseur dans des lieux,
environnements ou situations comparables à ceux répertoriés cidessous car sinon, il risque de ne pas fonctionner correctement
ou de provoquer un incendie, une électrocution, d’autres
dommages et/ou des blessures.
Remarque
• À utiliser lorsque vos mains sont mouillées, en l’absence de
boîtier, ou avec des accessoires non recommandés par le
fabricant. En cas d’orage, débranchez le téléviseur de la prise
secteur et de la prise d’antenne.
• Installer le téléviseur de manière saillante
dans un espace ouvert. Des personnes
pourraient se blesser ou l’endommager
ou des objets pourraient se heurter au
téléviseur.
• N’utilisez pas le cordon d’alimentation fourni avec un autre
appareil.
• Ne pliez pas et ne tordez pas exagérément le cordon
d’alimentation secteur. Cela pourrait mettre à nu ou rompre les
fils conducteurs.
• Ne modifiez pas le cordon d’alimentation secteur.
• Ne posez jamais d’objet lourd sur le cordon d’alimentation
secteur.
• Ne tirez jamais sur le cordon d’alimentation secteur proprement
dit pour le débrancher.
• Veillez à ne pas brancher un trop grand nombre d’appareils sur
la même prise de courant.
• Pour la prise de courant, n’utilisez pas une prise de mauvaise
qualité.
REMARQUE SUR L’ADAPTATEUR SECTEUR
(modèles fournis avec un adaptateur secteur
uniquement)
Avertissement
Pour réduire le risque d’incendie ou d’électrocution, n’exposez
pas cet appareil à la pluie ou à l’humidité.
Pour éviter tout incendie ou électrocution, ne placez pas d’objets
remplis de liquide, par exemple des vases, sur l’appareil.
N’installez pas cet appareil dans un espace confiné, par exemple
sur une étagère ou toute unité similaire.
• Assurez-vous que la prise secteur se trouve à proximité de
l’appareil et qu’elle est facilement accessible.
• Veillez à utiliser l’adaptateur secteur et le cordon d’alimentation
fournis.
• N’utilisez aucun autre adaptateur secteur. Cela pourrait
provoquer un dysfonctionnement.
• Raccordez l’adaptateur secteur à une prise secteur d’accès aisé.
• N’enroulez pas le cordon d’alimentation
secteur autour de l’adaptateur secteur. Le
fil de noyau risquerait d’être coupé et/ou
de provoquer un dysfonctionnement de la
passerelle multimédia.
• Ne touchez pas l’adaptateur secteur avec des mains humides.
• En cas d’anomalie de fonctionnement de l’adaptateur secteur,
débranchez-le immédiatement de la prise secteur.
• L’appareil n’est pas déconnecté de la source d’alimentation
secteur aussi longtemps qu’il reste branché sur la prise murale,
même si l’appareil proprement dit a été mis hors tension.
• Comme l’adaptateur secteur chauffe lorsqu’il est utilisé pendant
une longue période, vous pouvez sentir la chaleur lorsque vous
le touchez à la main.
Lieu :
• A l’extérieur (en plein soleil), au bord de la mer, sur un bateau ou
voilier, à l’intérieur d’un véhicule, dans des établissements
hospitaliers, des sites instables, exposés à la pluie, l’humidité ou
à la fumée.
Environnement :
• Endroits excessivement chauds, humides ou poussiéreux ;
accessibles aux insectes ; soumis à des vibrations mécaniques,
à proximité d’objets inflammables (bougies, etc.). Le téléviseur
ne doit être exposé à aucune forme d’écoulement ou
d’éclaboussure. C’est pourquoi aucun objet rempli d’un liquide
quelconque, comme un vase, ne doit être placé sur le téléviseur.
Situation :
• Placer le téléviseur dans un endroit
humide ou poussiéreux, ou dans une
pièce pleine de vapeur ou de fumée
grasse (près des tables de cuisson ou
d’humidificateurs). Il pourrait en résulter
un incendie, des risques d’électrocution
ou des déformations.
• Installer le téléviseur à des endroits soumis à des températures
extrêmes, par exemple à la lumière directe du soleil, ou près
d’un radiateur ou d’un ventilateur soufflant de l’air chaud. Il
peut en résulter une surchauffe du téléviseur, susceptible de
déformer le boîtier et/ou d’entraîner le dysfonctionnement du
téléviseur.
• Si le téléviseur est placé dans les vestiaires
de thermes ou de bains publics, le soufre
dans l’atmosphère, etc., risque de
l’endommager.
• Pour une qualité d’image optimale, n’exposez pas l’écran à un
éclairage direct ou aux rayons directs du soleil.
• Évitez de déplacer le téléviseur d’une zone à une zone chaude.
Les changements brusques de température ambiante peuvent
entraîner une condensation de l’humidité. Le téléviseur peut
alors diffuser des images et/ou des couleurs de qualité
médiocre. Dans une telle éventualité, laissez l’humidité
s’évaporer complètement avant de mettre le téléviseur sous
tension.
Eclats et projections d’objets :
• Ne projetez aucun objet en direction du téléviseur. Le verre de
l’écran pourrait être brisé lors de l’impact et provoquer des
blessures graves.
• Si la surface de l’écran se fendille, ne touchez pas le téléviseur
avant d’avoir débranché le cordon d’alimentation secteur. Cela
pourrait provoquer une électrocution.
5FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
FR
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\010COVTOC.f
m
Au repos
• Si vous envisagez de ne pas utiliser le téléviseur pendant
plusieurs jours, il est conseillé de le débrancher de
l’alimentation secteur pour des raisons de sécurité et de
protection de l’environnement.
• Le téléviseur étant toujours sous tension lorsqu’il est
simplement éteint, débranchez la fiche d’alimentation secteur
de la prise de courant pour le mettre complètement hors
tension.
• Certains téléviseurs possèdent des caractéristiques dont le bon
fonctionnement peut exiger que l’appareil demeure sous
tension lorsqu’il est en mode veille.
Avec les enfants
• Ne laissez pas les enfants grimper sur le téléviseur.
• Conservez les petits accessoires hors de portée des enfants
pour éviter tout risque d'ingestion accidentelle.
Si vous rencontrez les problèmes suivants...
Eteignez le téléviseur et débranchez immédiatement le cordon
d’alimentation de la prise secteur si l’un des problèmes suivants
devait survenir.
Contactez votre revendeur ou le centre de service après-vente
Sony pour faire contrôler votre téléviseur par un technicien
spécialisé.
Si :
• Le cordon d’alimentation secteur est endommagé.
• La prise de courant est de mauvaise qualité.
• Le téléviseur est endommagé après avoir subi une chute, un
impact ou la projection d’un objet.
• Un objet liquide ou solide a pénétré à l’intérieur des ouvertures
du boîtier.
À propos de la température du téléviseur LCD
Si vous utilisez le téléviseur LCD pendant une période prolongée,
la température augmente dans la zone entourant le panneau. Si
vous le touchez, vous remarquerez peut-être qu’il est chaud.
Précautions
Regarder la télévision
• Regarder la télévision dans une pièce modérément éclairée ou
peu éclairée ou pendant une période prolongée soumet vos
yeux à un effort.
• Si vous utilisez un casque, réglez le volume de façon à éviter un
niveau sonore excessif qui pourrait altérer votre capacité
auditive.
Ecran LCD
• Bien que l’écran LCD soit fabriqué avec une technologie de
haute précision et soit doté d’une définition de pixels effectifs
de 99,99 % ou supérieure, il est possible que quelques points
noirs ou points lumineux (rouges, bleus ou verts) apparaissent
constamment sur l’écran. Ce phénomène est inhérent à la
structure de l’écran LCD et n’indique pas un dysfonctionnement.
• N’appuyez pas sur le filtre avant, ne l’éraflez pas et ne placez
pas d’objets sur ce téléviseur. L’image pourrait être instable ou
l’écran LCD être endommagé.
• Si ce téléviseur est utilisé dans un environnement froid, l’image
peut apparaître sale ou sombre. Ce n’est pas le signe d’un
dysfonctionnement. Ce phénomène disparaît au fur et à mesure
que la température augmente.
• Une image rémanente peut apparaître lorsque des images fixes
sont affichées en continu. Elle peut disparaître au bout d’un
certain temps.
• L’écran et le boîtier se réchauffent lorsque le téléviseur est en
cours d’utilisation. Ceci n’a rien d’anormal.
• L’écran LCD contient une petite quantité de cristaux liquides.
Respectez les réglementations locales en vigueur concernant la
mise au rebut de cet équipement.
masterpage: Left
Traitement et nettoyage du boîtier et de la
surface de l’écran du téléviseur
Assurez-vous que le cordon d’alimentation secteur relié au
téléviseur est débranché de la prise de courant avant
d’entreprendre toute opération de nettoyage.
Pour éviter toute dégradation du matériau ou du revêtement de
l’écran, respectez les précautions suivantes.
• Pour ôter la poussière du boîtier ou de la surface de l’écran,
frottez délicatement avec un linge doux. En cas de saleté
tenace, frottez avec un linge doux légèrement imprégné d’une
solution à base de détergent doux dilué.
• Ne jamais vaporiser d’eau ou de détergent
directement sur le téléviseur. Le liquide
pourrait couler au bas de l’écran ou sur les
parties extérieures, voire pénétrer dans le
téléviseur et l’endommager.
• N’utilisez jamais d’éponge abrasive, de
produit de nettoyage alcalin/acide, de
poudre à récurer ou de solvant volatil, qu’il s’agisse d’alcool,
d’essence, de diluant ou d’insecticide. L’utilisation de ces
produits ou tout contact prolongé avec des matériaux en
caoutchouc ou en vinyle peut endommager la surface de l’écran
et le matériau du boîtier.
• Le nettoyage régulier des ouvertures de ventilation est
recommandé pour assurer une ventilation correcte.
• Si l’angle du téléviseur doit être réglé, déplacez lentement ce
dernier pour éviter qu’il ne se désolidarise et tombe de son
pied.
Appareils optionnels
• Éloignez le téléviseur de tout appareil ou équipement optionnel
émettant des rayonnements électromagnétiques. Sinon, cela
pourrait entraîner une déformation de l’image et/ou un bruit.
• Cet appareil a été testé et déclaré conforme aux limites de la
Directive CEM lors de l’utilisation d’un câble de signal de liaison
dont la longueur ne dépasse pas 3 mètres.
• Cet appareil a été testé et déclaré conforme aux limites de la
Directive CEM lors de l’utilisation d’un câble RF dont la longueur
ne dépasse pas 30 mètres pour la borne terrestre/satellite/
télévision par câble.
Recommandation relative à la fiche de type F
Le fil interne ne peut pas dépasser le connecteur de plus de
1,5 mm.
7 mm max.
1,5 mm max.
(Illustration de référence de la fiche de type F)
Faire attention lors de l’utilisation de la
télécommande
• Respectez les polarités lors de l’insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles
usagées avec des piles neuves.
• Respectez l’environnement lorsque vous jetez les piles.
L’élimination des piles peut être réglementée dans certaines
régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin. Ne la laissez pas tomber,
ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
• Ne placez pas la télécommande à proximité d’une source de
chaleur, dans un endroit exposé à la lumière directe du soleil ou
dans une pièce humide.
Fonction sans fil de l’appareil
• N’utilisez pas cet appareil à proximité d’un équipement médical
(stimulateur cardiaque, par exemple), car cela pourrait altérer le
bon fonctionnement de ce dernier.
• Même si cet appareil émet/reçoit des signaux brouillés, soyez
attentif aux éventuelles interceptions non autorisées. Nous ne
pouvons être tenus responsables de tout problème que cela
pourrait entraîner.
• Cet équipement doit être installé et utilisé en laissant une
distance de séparation d’au moins 20 cm entre l’antenne de ce
périphérique et le corps d’une personne.
6FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\010COVTOC.f
m
masterpage: Right
Mise au rebut du téléviseur
Traitement des appareils
électriques et électroniques en fin
de vie (applicable dans les pays de
l’Union Européenne et dans les
autres pays disposant de systèmes
de collecte sélective)
Ce symbole, apposé sur le produit ou sur son
emballage, indique que ce produit ne doit pas
être traité avec les déchets ménagers. En revanche, il doit être
rapporté à un point de collecte approprié pour le recyclage des
équipements électriques et électroniques. En vous assurant que
ce produit est bien mis au rebut de façon appropriée, vous
participez activement à la prévention des conséquences
négatives que son mauvais traitement pourrait provoquer sur
l’environnement et sur la santé humaine. Le recyclage des
matériaux contribue par ailleurs à la préservation des ressources
naturelles. Pour toute information complémentaire au sujet du
recyclage de ce produit, vous pouvez contacter votre
municipalité, votre déchetterie locale ou le point de vente où vous
avez acheté le produit.
FR
Elimination des piles et
accumulateurs usagés (applicable
dans les pays de l’Union
Européenne et dans les autres pays
disposant de systèmes de collecte
sélective)
Ce symbole apposé sur la pile ou l’accumulateur, ou sur
l’emballage, indique que les piles et accumulateurs fournis avec
ce produit ne doivent pas être traités comme de simples déchets
ménagers. Sur certains types de piles, ce symbole apparaît
parfois combiné avec un symbole chimique. Le symbole chimique
du plomb (Pb) est rajouté lorsque ces piles contiennent plus de
0,004 % de plomb. En vous assurant que ces piles et
accumulateurs sont mis au rebut de façon appropriée, vous
participez activement à la prévention des conséquences
négatives que leur traitement inapproprié pourrait provoquer sur
l’environnement et sur la santé humaine. Le recyclage des
matériaux contribue par ailleurs à la préservation des ressources
naturelles. Pour les produits qui, pour des raisons de sécurité, de
performance ou d’intégrité des données, nécessitent une
connexion permanente à une pile ou à un accumulateur
intégré(e), il conviendra de vous rapprocher d’un Service
Technique qualifié pour effectuer son remplacement. En
rapportant votre appareil électrique en fin de vie à un point de
collecte approprié, vous vous assurez que la pile ou
l’accumulateur sera traité correctement. Pour tous les autres cas
de figure et afin de retirer les piles ou accumulateurs en toute
sécurité de votre appareil, reportez-vous au manuel d’utilisation.
Rapportez les piles et accumulateurs usagés au point de collecte
approprié pour le recyclage. Pour toute information
complémentaire au sujet du recyclage de cette pile ou de cet
accumulateur, vous pouvez contacter votre municipalité, votre
déchetterie locale ou le point de vente où vous avez acheté ce
produit ou cette pile ou cet accumulateur.
7FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\030PAR.fm
masterpage: Left
  (Alimentation) / + / –
Eléments et commandes
Téléviseur

CAM (Module pour système à
contrôle d’accès)
• Permet d’accéder aux services de
télévision payants. Pour plus
d’informations, reportez-vous au mode
d’emploi fourni avec votre CAM.
• N’insérez pas la carte à puce directement
dans la fente CAM du téléviseur. Elle doit
être installée dans le Module pour
système à contrôle d’accès fourni par
votre revendeur agréé.
• Le module CAM n’est pas pris en charge
dans certains pays/régions. Vérifiez
auprès de votre revendeur agréé.
• Un message relatif au module CAM peut
apparaître lorsque vous basculez vers un
programme numérique après avoir utilisé
la vidéo Internet.
Appuyez brièvement sur  pour allumer le
téléviseur.
Appuyez longuement sur  jusqu’à ce que
le téléviseur s’éteigne.
Lorsque le téléviseur est allumé,
Volume
Appuyez sur la touche + ou – pour
augmenter/diminuer le volume.
Vous pouvez également appuyer sur 
jusqu’à l’affichage de la notification
.
Augmente/diminue le volume en appuyant
sur la touche + ou –.
Entrée
Appuyez sur  jusqu’à l’affichage de la
notification
.
Déplace la source d’entrée sélectionnée en
appuyant sur la touche + (haut) ou – (bas).
Chaîne
Appuyez sur  jusqu’à l’affichage de la
notification PROG.
Sélectionnez le programme en appuyant sur
la touche + (haut) ou – (bas).
 (Capteurs/Indicateur LED)
• Il reçoit les signaux émis par le boîtier de
télécommande.
Ne posez aucun objet sur le capteur.
Cela pourrait gêner son fonctionnement.
• S’allume en orange lorsque [Arrêt
programmé]* ou [Marche programmée]*
est réglé, ou lorsque le téléviseur est en
mode Cadre photo*.
• S’allume en blanc lorsque [Eco d’énergie]*
est réglé sur [Sans image]*.
• S’allume en blanc lorsque le téléviseur est
sous tension.
• Ne s’allume pas lorsque le téléviseur est
en mode de veille.
• Clignote lorsque la télécommande est en
cours d’utilisation.
• S’allume en rouge en mode
d’enregistrement.
(Uniquement pour certaines régions, certains pays ou
certains modèles de téléviseur)
* Pour toute information complémentaire, appuyez sur
HOME sur la télécommande, puis sélectionnez [Guide
d’aide] dans le menu [Réglages].
Remarque
• Veillez à ce que le téléviseur soit complètement hors
tension avant de débrancher le cordon secteur.
• Pour mettre complètement le téléviseur hors tension,
débranchez la fiche de la prise secteur.
• Patientez un moment après avoir sélectionné une
entrée pour passer à une autre entrée.
8FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\030PAR.fm
masterpage: Right
 DIGITAL/ANALOG
Télécommande
La forme de la télécommande,
l’emplacement, la disponibilité et la
fonction des touches de la télécommande
peuvent varier selon votre région/pays/
modèle de téléviseur.
Bascule vers l’entrée numérique ou
analogique.
 Touches numériques
• Sélectionnez des chaînes. Pour les chaînes
dont le numéro est égal ou supérieur à 10,
saisissez rapidement le second chiffre.
• En mode de télétexte, saisissez le numéro
de la page à trois chiffres afin de la
sélectionner.
 EXIT
Revient à l’écran précédent ou quitte le
menu. Quand un service Application
interactive est disponible, appuyez pour
quitter le service.
 Touches de couleurs
Guide d’utilisation de l’affichage (lorsque les
touches de couleur sont disponibles).

YouTube (Uniquement pour
certaines régions, certains pays ou
certains modèles de téléviseur)
Accède au service en ligne « YouTube ».

/
(Affichage des infos / du
télétexte)
• Affiche des informations. Appuyez
une fois pour afficher des informations sur
le programme/l’entrée que vous regardez.
Appuyez à nouveau pour retirer l’affichage
de l’écran.
• En mode de télétexte, affiche des
informations masquées (ex. : les réponses
à un quiz).
 SLEEP
Appuyez plusieurs fois jusqu’à ce que le
téléviseur affiche le temps, en minutes
([Non]/[15 min]/[30 min]/[45 min]/[60 min]/
[90 min]/[120 min]), pendant lequel vous
voulez qu’il reste allumé avant de s’arrêter.
Pour annuler la minuterie de mise en veille,
appuyez sur SLEEP plusieurs fois jusqu’à ce
que [Non] apparaisse.

/
(Sélection de l’entrée /
Maintien du texte)
• Affiche et sélectionne la source d’entrée.
• En mode de télétexte, conserve la page
actuelle.

////
Entrée)
(Sélection d’élément/
• Sélectionnez ou ajustez des éléments.
• Validez les éléments sélectionnés.
9FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
FR
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\030PAR.fm

Haut-parleurs :
Sélectionnez [Haut-parleur TV] ou [Système
Audio] pour que les haut-parleurs du
téléviseur ou l’appareil audio raccordé
émette le son du téléviseur.
RETURN
• Revient à l’écran précédent de tout menu
affiché.
• Arrête la lecture d’un fichier photo/
musique/vidéo.
Commande TV :
Utilisez le menu [Commande TV] pour
commander le téléviseur à partir du menu
[Accueil (Menu)] ou [Options].
 HOME
Affiche ou annule le menu.
  +/– (Volume)
Revenir à la TV :
Sélectionnez cette option pour revenir au
programme du téléviseur.
Règle le volume.
 AUDIO
Sélectionnez le son de la source multilingue
ou le son double pour le programme en
cours de visualisation (en fonction de la
source du programme).

  (Télétexte)
En mode de télétexte, affichez la diffusion
de télétexte.
À chaque pression sur , l’affichage change
de manière cyclique comme suit :
Télétexte  Télétexte sur l’image du
téléviseur (mode mixte)  Aucun télétexte
(quitter le service de télétexte)
(Sous-titres)
Change le réglage des sous-titres.
 //////
• Lisez les contenus médias sur le téléviseur
et le périphérique compatible BRAVIA
Sync connecté.
• Cette touche permet également de
commander la lecture du service VOD
(Vidéo à la demande).
La disponibilité dépend du service VOD.
 NETFLIX (Uniquement pour certaines
régions, certains pays ou certains
modèles de téléviseur)
Accède au service en ligne « NETFLIX ».

 OPTIONS
Affiche une liste contenant des raccourcis
vers certains menus de réglage.
La liste des options varie selon la source
d’entrée et le contenu actuels.
  (Veille du téléviseur)
Met le téléviseur sous tension ou le bascule
en mode de veille.
 SYNC MENU
Appuyez pour afficher le menu BRAVIA Sync,
puis sélectionnez l’appareil HDMI connecté
dans [Sélection de périphériques].
Il est possible de sélectionner les options
suivantes dans le menu BRAVIA Sync.
Commande de périph. :
Utilisez [Commande de périphérique] pour
commander un appareil compatible avec le
Contrôle BRAVIA Sync. Sélectionnez des
options de [Accueil (Menu)], [Options], [Liste
de contenu] et [Eteindre] pour commander
l’appareil.
GUIDE (EPG)
Affiche l’EPG numérique (guide électronique
des programmes).
 REC (Non disponible pour l’Italie)
Enregistrez le programme actuel à l’aide de
la fonction d’enregistrement HDD USB.
masterpage: Left

(Saut)
Revient à la chaîne ou l’entrée
précédemment regardée pendant plus de
15 secondes.
 PROG +/–/
/
• Ces touches permettent de sélectionner la
chaîne suivante (+) ou de revenir à la
chaîne précédente (–).
• En mode de télétexte, sélectionne la page
suivante ( ) ou précédente ( ).
  (Silence)
Coupe le son. Appuyez à nouveau sur la
touche pour rétablir le son.
 TITLE LIST (Non disponible pour l’Italie)
Affichez la liste des titres.
10FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\030PAR.fm

masterpage: Right
(Mode Plein)
Ajuste l’affichage de l’écran. Appuyez
plusieurs fois sur cette touche pour
sélectionner le mode plein souhaité.
Conseil
• Le numéro 5 et les touches , PROG + et AUDIO
comportent des points tactiles. Ils vous serviront de
référence lors de l’utilisation du téléviseur.
Remarque
• Si les sous-titres sont sélectionnés et si l’utilisateur
lance une application Télétexte numérique via la
touche « Télétexte », il peut arriver que dans certaines
circonstances les sous-titres ne soient plus affichés.
Lorsque l’utilisateur quitte l’application Télétexte
numérique, le décodage des sous-titres reprend
automatiquement.
FR
11FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\040WAT.fm
Connexion du téléviseur à Internet
masterpage: Left
Regarder la télévision
Configuration de la connexion à
Internet
1
Pour utiliser les fonctions réseau de votre
téléviseur, ce dernier doit être connecté à
Internet.
Appuyez sur la touche  du téléviseur
ou de la télécommande pour mettre le
téléviseur sous tension.
2
HOME  [Paramètres système] 
[Réglage]  [Réseau]  [Réglage réseau].
Appuyez sur DIGITAL/ANALOG pour
basculer entre les entrées numérique et
analogique.
3
Pour toute information complémentaire,
appuyez sur HOME sur la télécommande, puis
sélectionnez [Guide d’aide] dans le menu
[Réglages].
Appuyez sur les touches numériques ou
sur PROG +/– pour sélectionner une
chaîne de télévision.
4
Appuyez sur  +/– pour régler le
volume.
En mode numérique
Une bannière d’informations apparaît
brièvement. Les icônes ci-dessous sont
indiquées dans la bannière.
: Service de données (application de
diffusion)
: Service radio
: Service crypté/Abonnement
:
Plusieurs langues audio disponibles
: Sous-titres disponibles
: Sous-titres disponibles pour les
malentendants
: Age minimum recommandé pour le
programme actuel (de 3 à 18 ans)
: Verrouillage parental
: Verrouillage de chaîne numérique
: Audio disponible pour les malvoyants
: Audio en sous-titrage parlé disponible
: Audio multicanal disponible
12FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\050OPT.fm
masterpage: Right
Affichage d’images provenant d’un appareil raccordé
Schéma des raccordements
Vous pouvez raccorder une large gamme d’appareils optionnels à votre téléviseur.
Remarque
• Selon le modèle de téléviseur, la connexion d’un périphérique USB volumineux peut interférer avec les autres
périphériques également raccordés.
• Lorsque vous raccordez un grand périphérique USB, connectez 1 seule prise USB.
Casque/
Système audio/
Caisson de
graves
FR
Périphérique HDMI
*3
*1
Module pour
système à
contrôle d’accès
Appareil photo
numérique/Caméscope/
Support de stockage
USB
*2
Appareil photo
numérique/Caméscope/
Support de stockage USB
*1
Périphérique HDMI
*1
Système audio avec
périphérique ARC/HDMI
Câble/Antenne/
Boîtier Externe
Routeur
Magnétoscope/
Console de jeux
vidéo/Lecteur DVD/
Caméscope/Boîtier
Externe*5
Système
audio avec
entrée
audio
optique
*2
*4
Satellite
13FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\050OPT.fm
masterpage: Left
Remarque
*1
< 12 mm
< 21 mm
*2
Les bornes, les noms et les fonctions peuvent varier selon la région/le pays/le modèle du téléviseur.
*3
Prend en charge une mini prise stéréo tripolaire seulement.
*4
< 14 mm
*5
Pour un périphérique externe équipé uniquement d’une prise SCART AV OUT, utilisez un adaptateur SCART-RCA.
14FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\050OPT.fm
masterpage: Right
Installation du téléviseur au mur
Le mode d’emploi de ce téléviseur ne fournit que les étapes de préparation de l’installation du
téléviseur avant le montage sur le mur.
A l’attention des clients :
Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l’installation
de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N’essayez pas de
l’installer vous-même.
A l’attention des revendeurs Sony et installateurs :
Apportez une attention toute particulière pendant l’installation, l’entretien périodique et le contrôle de
ce produit.
Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la
résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce
produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à
la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par
une erreur de manipulation ou installation incorrecte.
Utilisez le support de fixation murale SU-WL450 (non fourni) pour installer le téléviseur au mur.
Lors de l’installation du support de fixation murale, reportez-vous également au Mode d’emploi et au
Guide d’installation fournis avec le support de fixation murale.
Pour connaître les instructions sur l’installation du support de fixation murale, reportez-vous aux Informations
d’installation (Support de fixation murale) sur la page du produit pour votre modèle de téléviseur.
www.sony.eu/support/
15FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
FR
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\060ADD.fm
Informations complémentaires
Dépannage
Lorsque le témoin LED clignote en rouge,
comptez le nombre de clignotements (à
intervalle de trois secondes).
Si le témoin LED clignote en rouge, réinitialisez
le téléviseur en débranchant le cordon
d’alimentation secteur du téléviseur pendant
deux minutes, puis remettez le téléviseur sous
tension. Si le problème persiste, contactez votre
revendeur ou votre Centre de Service AprèsVente Sony en indiquant le nombre de
clignotements en rouge du témoin LED (à
intervalle de trois secondes). Appuyez sur  sur
le téléviseur pour mettre celui-ci hors tension,
débranchez le cordon d’alimentation secteur et
adressez-vous à votre revendeur ou votre
Centre de Service Après-Vente Sony.
Lorsque l’indicateur LED ne clignote pas,
vérifiez les éléments ci-dessous.
Si le problème persiste, confiez votre téléviseur
à un technicien qualifié.
masterpage: Left
Image déformée (bandes ou lignes en
pointillés)
 Éloignez le téléviseur des sources de bruit
électrique, par exemple voitures, motocyclettes,
sèche-cheveux ou appareils en option.
 Lors de l’installation d’appareils en option, laissez
de l’espace entre ces derniers et le téléviseur.
 Vérifiez le raccordement de l’antenne/câble.
 Éloignez le câble d’antenne des autres câbles.
L’image d’une chaîne de télévision
s’accompagne de parasites/bruit
 Réglez [AFT] (Automatic Fine Tuning) afin
d’améliorer la réception de l’image. Cette fonction
s’applique uniquement aux chaînes de télévision
analogiques.
Les contours des images sont déformés
 Remplacez le réglage actuel de [Mode Film]* par
d’autres réglages.
Généralités
Le téléviseur se met automatiquement hors
tension (il passe en mode de veille)
 Vérifiez si la fonction [Arrêt programmé]* est
activée.
 Vérifiez si la [Durée]* est activée par [Marche
programmée]* ou [Paramètres du cadre photo]*.
Absence d’image (écran noir) et de son
 Vérifiez le raccordement de l’antenne/câble.
 Raccordez le téléviseur à la prise secteur et
appuyez sur la touche  du téléviseur ou de la
télécommande.
Images double ou image rémanente
 Vérifiez le raccordement, l’emplacement ou
l’orientation de l’antenne/du câble.
 Vérifiez si la fonction [Veille TV]* est activée.
Certaines sources d’entrée ne peuvent pas
être sélectionnées
 Sélectionnez [Présél. audio/vidéo]* et
sélectionnez [Toujours]* comme source d’entrée.
La télécommande ne fonctionne pas
 Remplacez les piles.
* Pour toute information complémentaire, appuyez sur
HOME sur la télécommande, puis sélectionnez [Guide
d’aide] dans le menu [Réglages].
Seuls des parasites ou de la neige
apparaissent sur l’écran
 Vérifiez si l’antenne est cassée ou courbée.
 Vérifiez si l’antenne a atteint la fin de sa durée de
vie utile (trois à cinq ans dans des conditions
d’utilisation normale, un à deux ans en bord de
mer).
16FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\060ADD.fm
masterpage: Right
Prises d’entrée/de sortie
Spécifications
Câble d’antenne
Système
Antenne satellite*1
Borne 75 ohms externe pour VHF/UHF
Type d’affichage
LCD (Écran à cristaux liquides), rétroéclairage LED
Norme de télévision
Selon la sélection du pays/zone/modèle de
téléviseur
Analogique : B/G, D/K, I
Numérique : DVB-T/DVB-C
DVB-T2*1
Satellite*1 : DVB-S/DVB-S2
Norme Couleur/Vidéo
Analogique : PAL/SECAM/NTSC3.58 (vidéo
seulement)/NTSC4.43 (vidéo seulement)
Numérique : MPEG-2 [email protected]/HL, H.264/MPEG-4
AVC HP/[email protected], H.265/HEVC MP/[email protected]
(4K 60 images/seconde)
Canaux couverts
Selon la sélection du pays/zone/modèle de
téléviseur
Analogique : UHF/VHF/Câble
Numérique : UHF/VHF/Câble
Satellite*1 : Fréquence IF 950-2 150 MHz
Sortie son
10 W + 10 W
Technologie sans fil
Bande(s) de fréquences
LAN sans fil (IEEE802.11b/g/n)
Plage de fréquences
Puissance de sortie
2 400 - 2 483,5 MHz
< 20,0 dBm
Version du logiciel
TV: v8.___-____-_.___-____ / v8.___-____*
Reportez-vous à la section [Assistance clientèle]
dans le menu [Réglage].
Toutes mises à jour du logiciel de cet
appareil/ces accessoires/ces composants
n’affecteront jamais sa conformité à la directive
2014/53/UE dans l’avenir.
* Uniquement pour certains pays, certaines regions
ou certains modèles de téléviseur.
Connecteur de type F femelle, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V et tonalité 22 kHz,
Distribution par câble unique EN50494.
/
AV IN
Entrée audio/vidéo (prises phono)
HDMI IN 1/2/3 (ARC) (accepte une résolution de
4K, compatible HDCP 2.2)
Vidéo HDMI: 4096 × 2160p (24, 50, 60 Hz),
3840 × 2160p (24, 25, 30, 50, 60 Hz), 1080p
(30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz),
720p (30, 50, 60 Hz), 720/24p, 576p, 576i,
480p, 480
* HDMI IN 2 et 3 prennent en charge les formats HDMI
haute qualité tels que 4K 60p/50p 4:2:0 10 bits, 4:4:4,
4:2:2.
Entree PC : (Resolution (frequence horizontale,
frequence verticale))
640 × 480, 31,5 kHz, 60 Hz
800 × 600, 37,9 kHz, 60 Hz
1 024 × 768, 48,4 kHz, 60 Hz
1 280 × 1 024, 64,0 kHz, 60 Hz
1 152 × 864, 67,5 kHz, 75 Hz
1 600 × 900, 55,9 kHz, 60 Hz
1 680 × 1 050, 65,3 kHz, 60 Hz
*1 920 × 1 080, 67,5 kHz, 60 Hz
* La synchronisation 1 080p lorsqu’elle est
appliquée à l’entrée HDMI est traitée comme une
synchronisation vidéo et non comme une
synchronisation PC pour le Mode large.
Audio :
PCM linéaire deux canaux : 32/44,1/48 kHz 16/
20/24 bits, Dolby Digital, Dolby Digital Plus, DTS
ARC (Audio Return Channel) (HDMI IN 3
seulement)
PCM linéaire deux canaux : 48 kHz 16 bits, Dolby
Digital, Dolby Digital Plus, DTS
DIGITAL AUDIO OUT (OPTICAL)
Prise optique numérique (PCM linéaire deux
canaux : 48 kHz 16 bits, Dolby Digital, DTS)
AUDIO OUT
/ (mini-prise stéréo)
Casque, Sortie audio, Caisson de graves
1,
2,
3 (HDD REC) (Fonction non
disponible en Italie)
Port USB
Emplacement CAM (Module pour système à
contrôle d’accès)
DC IN 19.5 V (modèles dotés de
l’adaptateur secteur fourni uniquement)
Entrée de l’adaptateur secteur
17FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
FR
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\060ADD.fm
LAN (Selon le pays/région)
Connecteur 10BASE-T/100BASE-TX (La vitesse de
connexion du réseau peut varier en fonction de
l’environnement d’exploitation. Le débit et la
qualité de la communication 10BASE-T/100BASETX ne sont pas garantis pour ce téléviseur.)
Autres
Accessoires en option
Support de fixation murale : SU-WL450
Températures de fonctionnement
0 ºC – 40 ºC
Humidité de fonctionnement
10 % – 80 % HR (sans condensation)
Alimentation, fiche produit et autres
Alimentation
sauf les modèles dotés de l’adaptateur secteur
fourni
220 V - 240 V CA, 50 Hz
modèles dotés de l’adaptateur secteur fourni
uniquement
19,5 V CC avec l’adaptateur secteur fourni
Caractéristiques nominales : Entrée 220 V - 240 V
CA, 50 Hz
Classe d’efficacité énergétique
KD-65XF70xx : A+
KD-55XF70xx : A
KD-49XF70xx : A
KD-43XF70xx : A
Taille d’écran (mesurée en diagonale) (environ)
KD-65XF70xx : 163,9 cm / 65 pouces
KD-55XF70xx : 138,8 cm / 55 pouces
KD-49XF70xx : 123,2 cm / 49 pouces
KD-43XF70xx : 108,0 cm / 43 pouces
Consommation électrique
En mode [Standard]
KD-65XF70xx : 106 W
KD-55XF70xx : 111 W
KD-49XF70xx : 73 W
KD-43XF70xx : 64 W
En mode [Intense]
KD-65XF7096 : 182 W
KD-65XF7093 : 171 W
KD-65XF7005 : 182 W
KD-65XF7004 : 182 W
KD-65XF7003 : 171 W
KD-65XF7002 : 171 W
KD-65XF7000 : 171 W
KD-55XF7096 : 183 W
KD-55XF7093 : 172 W
KD-55XF7077 : 183 W
KD-55XF7073 : 172 W
KD-55XF7005 : 183 W
KD-55XF7004 : 183 W
KD-55XF7003 : 172 W
masterpage: Left
KD-55XF7002 : 172 W
KD-55XF7000 : 172 W
KD-49XF7096 : 115 W
KD-49XF7093 : 100 W
KD-49XF7077 : 115 W
KD-49XF7073 : 100 W
KD-49XF7005 : 115 W
KD-49XF7004 : 115 W
KD-49XF7003 : 100 W
KD-49XF7002 : 100 W
KD-49XF7000 : 100 W
KD-43XF7096 : 100 W
KD-43XF7093 : 95 W
KD-43XF7077 : 100 W
KD-43XF7073 : 95 W
KD-43XF7005 : 100 W
KD-43XF7004 : 100 W
KD-43XF7003 : 95 W
KD-43XF7002 : 95 W
KD-43XF7000 : 95 W
Consommation d’énergie annuelle moyenne*2
KD-65XF70xx : 155 kWh
KD-55XF70xx : 162 kWh
KD-49XF70xx : 107 kWh
KD-43XF70xx : 93 kWh
Consommation électrique en veille*3*4
0,50 W
Résolution d’affichage
3 840 points (horizontal) × 2 160 lignes (vertical)
Dimensions (Environ) (l × h × p)
Avec support de table
KD-65XF70xx : 146,1 × 90,7 × 35,5 cm
KD-55XF70xx : 124,2 × 78,4 × 35,6 cm
KD-49XF70xx : 110,1 × 70,5 × 27,9 cm
KD-43XF70xx : 97,0 × 63,0 × 27,8 cm
Sans support de table
KD-65XF70xx : 146,1 × 84,4 × 8,0 cm
KD-55XF70xx : 124,2 × 72,1 × 8,0 cm
KD-49XF70xx : 110,1 × 64,5 × 5,8 cm
KD-43XF70xx : 97,0 × 57,1 × 5,8 cm
Poids (Environ)
Avec support de table
KD-65XF70xx : 21,4 kg
KD-55XF70xx : 17,4 kg
KD-49XF70xx : 12,6 kg
KD-43XF70xx : 10,4 kg
Sans support de table
KD-65XF70xx : 20,2 kg
KD-55XF70xx : 16,2 kg
KD-49XF70xx : 12 kg
KD-43XF70xx : 9,8 kg
18FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\060ADD.fm
*1
*2
*3
*4
Tous les téléviseurs ne bénéficient pas de la
technologie DVB-T2 ou DVB-S/S2 et ne sont pas
équipés d’une borne d’antenne satellite.
Consommation d’énergie annuelle sur base de la
consommation électrique d’un téléviseur
fonctionnant 4 heures par jour pendant 365 jours.
La consommation d’énergie réelle dépendra du
mode d’utilisation du téléviseur.
La consommation spécifiée en mode de veille est
atteinte une fois que le téléviseur a terminé tous les
processus internes nécessaires.
La consommation électrique en mode de veille
augmentera lorsque votre téléviseur sera connecté
au réseau.
Remarque
• La disponibilité des accessoires en option varie selon
les pays, les régions, les modèles de téléviseur et les
stocks.
• Ne retirez pas la fausse carte de l’emplacement CAM
(Module pour système à contrôle d’accès) du
téléviseur, sauf pour insérer une carte à puce adaptée
au CAM.
• La conception et les spécifications sont sujettes à
modification sans préavis.
Notes sur la fonction TV numérique
• La télévision numérique (DVB terrestre,
satellite et câble), les services interactifs et
les fonctions réseau peuvent ne pas être
disponibles dans tous les pays ou régions.
Certaines fonctions pourraient ne pas être
activées ou pourraient ne pas fonctionner
correctement avec certains opérateurs et
environnements réseau. Il est possible que
certains opérateurs de services télévisuels
facturent des frais pour leurs services.
• Ce téléviseur prend en charge la diffusion
numérique en utilisant les codecs MPEG-2,
H.264/MPEG-4 AVC et H.265/HEVC, mais la
compatibilité avec tous les signaux de
l’opérateur/service, susceptibles de
changer au fil du temps, ne peut pas être
garantie.
Informations sur les marques
commerciales
masterpage: Right
• « BRAVIA »,
et BRAVIA Sync sont
des marques commerciales ou des
marques déposées de Sony Corporation.
• « Blu-ray Disc », « Blu-ray » et le logo « Bluray Disc » sont des marques commerciales
de Blu-ray Disc Association.
• Pour les brevets DTS, visitez
http://patents.dts.com. Fabriqué sous
licence de DTS, Inc.
DTS, le symbole, & DTS et le symbole
utilisés conjointement sont des marques
déposées tandis que DTS Digital Surround
est une marque commerciale de DTS, Inc.
© DTS, Inc. Tous droits réservés.
• TUXERA est une marque déposée de
Tuxera Inc. aux États-Unis et dans d’autres
pays.
• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. All rights reserved.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® et
Miracast® sont des marques déposées de
Wi-Fi Alliance.
• Wi-Fi Protected Setup™ est une marque
commerciale de Wi-Fi Alliance.
• Le logo Wi-Fi CERTIFIED™ est une marque
de certification de Wi-Fi Alliance.
• Netflix est une marque déposée de Netflix,
Inc.
• « YouTube » et le « logo YouTube » sont
des marques déposées de Google Inc.
Pour les modèles satellite uniquement :
• DiSEqC™ est une marque déposée de
EUTELSAT.
Ce téléviseur prend en charge DiSEqC 1.0.
Ce téléviseur n’est pas destiné à
commander des antennes à moteur.
• Toutes les autres marques commerciales
appartiennent à leurs propriétaires
respectifs.
• Les termes HDMI et High-Definition
Multimedia Interface ainsi que le logo
HDMI sont des marques commerciales ou
des marques déposées de HDMI Licensing
Administrator, Inc. aux États-Unis et dans
d’autres pays.
• Fabriqué sous licence de Dolby
Laboratories. Dolby, Dolby Audio et le
symbole double-D sont des marques de
Dolby Laboratories.
19FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
FR
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\01FR\060ADD.fm
masterpage: Left
Actual resolution: 3840 x 2160 pixels
Résolution actuelle: 3840 x 2160 pixels
Risoluzione effettiva: 3840 x 2160 pixel
Resolução do ecrã: 3840 x 2160 pixels
Resolución real: 3840 x 2160 píxeles
πραγματική ανάλυση: 3840 x 2160 pixels
20FR
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\010COVTOC.f
m
Índice
AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . . 3
Información de seguridad . . . . . . . . . . . . . . . 3
Precauciones. . . . . . . . . . . . . . . . . . . . . . . . . .6
Piezas y controles . . . . . . . . . . . . . . . . . . . 8
Televisor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Mando a distancia . . . . . . . . . . . . . . . . . . . . . 9
Conexión del televisor a Internet . . . . . . 12
Configuración de la conexión a
Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Ver TV . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Ver imágenes desde equipos
conectados . . . . . . . . . . . . . . . . . . . . . . . . 13
Diagrama de conexión . . . . . . . . . . . . . . . . . 13
Instalación del televisor en una pared . . . . 15
masterpage: Left
Conexión a Internet y privacidad de datos
Al conectarse una red, este producto se conecta a Internet
durante la configuración inicial para, en primer lugar, confirmar
la conexión a Internet y, después, configurar la pantalla de
inicio. Su dirección IP se utiliza en esta y en otras conexiones a
Internet. Si no desea que se utilice su dirección IP en absoluto,
no configure la función inalámbrica de Internet y no conecte
un cable de Internet. Para obtener más detalles sobre las
conexiones a Internet, consulte la información de privacidad
mostrada en la pantalla de configuración.
Introducción
Gracias por elegir este producto Sony.
Antes de utilizar el televisor, lea este manual atentamente y
consérvelo para consultarlo en el futuro.
Nota
• Antes de utilizar el televisor, lea la “Información de seguridad”
(página 3).
• Las imágenes y las ilustraciones utilizadas en la Guía de
configuración y este manual son solo ejemplos y pueden no
coincidir con el producto real.
• La “xx” que aparece en el nombre del modelo corresponde a los
dígitos numéricos que hacen referencia al diseño, al sistema de
color o de televisión.
Fijación del soporte de sobremesa al televisor
Consulte la Guía de configuración de la parte superior del material
protector.
Información adicional . . . . . . . . . . . . . . . 16
Solución de problemas . . . . . . . . . . . . . . . . 16
Especificaciones técnicas. . . . . . . . . . . . . . . 17
Guía de ayuda (Manual) (Solo en algunos
regiones/países/modelos de televisor)
Para una información más detallada, pulse HOME en el mando
a distancia y, a continuación, seleccione [Guía de ayuda] en el
menú [Ajustes]. También puede consultar la Guía de ayuda de
su PC o smartphone (información proporcionada en la
contraportada).
Ubicación de la etiqueta identificativa
Las etiquetas correspondientes al Número de modelo del
televisor, a la Fecha de producción (año/mes) y al voltaje de la
Fuente de alimentación se encuentran situadas en la parte
posterior del televisor o el embalaje.
Para modelos con adaptador de corriente suministrado:
Las etiquetas correspondientes a los números de modelo y de
serie del adaptador de corriente están situadas en la parte inferior
del adaptador de corriente.
2ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\010COVTOC.f
m
AVISO
PARA EVITAR LA
PROPAGACIÓN DE
FUEGO, MANTENGA LAS
VELAS U OTRAS LLAMAS
SIEMPRE ALEJADAS DE ESTE
PRODUCTO.
AVISO IMPORTANTE
Este producto ha sido fabricado por, o en nombre de Sony
Visual Products Inc.
Importador UE: Sony Europe Limited.
Las consultas relacionadas con el Importador a la UE o con la
conformidad del producto en Europa deben dirigirse al
representante autorizado por el fabricante, Sony Belgium,
bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935
Zaventem, Bélgica.
Nota sobre equipos inalámbricos
masterpage: Right
• No colocando un televisor sobre un paño u otros materiales que
puedan estar ubicados entre el televisor y el mueble de soporte.
• Educando a los niños sobre los peligros de subirse a los
muebles para alcanzar el televisor o sus controles.
Si tu televisor existente está guardado y se reubica, se han de
tener en cuenta las mismas consideraciones citadas
anteriormente.
Instalación/configuración
Instale y utilice el televisor siguiendo las instrucciones que se
indican a continuación para evitar el riesgo de incendios,
descargas eléctricas u otros daños y/o lesiones.
El uso de un aparato conectado a la toma de protección de tierra
de la red eléctrica del edificio a través de la conexión de red u otro
aparato con conexión a la protección de tierra y a un sistema de
distribución de televisión basado en un cable coaxial puede en
ciertas circunstancias crear un peligro de incendio. Por tanto, la
conexión a un sistema de distribución de televisión debe
realizarse a través de un dispositivo que proporcione aislamiento
eléctrico por debajo de un intervalo de frecuencias determinado
(aislador galvánico; consulte la norma EN 60728-11).
Instalación
• Debe instalar el televisor cerca de una toma de corriente de fácil
acceso.
• Coloque el televisor sobre una superficie estable para evitar que
caiga y provoque daños personales o materiales.
• Instale el televisor de modo que el soporte de sobremesa del
televisor no sobresalga del soporte para TV (no suministrado).
Si el soporte de sobremesa sobresale del soporte para TV, el
televisor podría desequilibrarse, caerse y provocar daños
personales o estropearse.
Por la presente, Sony Visual Products Inc. declara
que los tipos de equipo radioeléctrico
KD-65XF7096, KD-65XF7093, KD-65XF7005,
KD-65XF7004, KD-65XF7003, KD-65XF7002, KD-65XF7000,
KD-55XF7096, KD-55XF7093, KD-55XF7077, KD-55XF7073,
KD-55XF7005, KD-55XF7004, KD-55XF7003, KD-55XF7002,
KD-55XF7000, KD-49XF7096, KD-49XF7093, KD-49XF7077,
KD-49XF7073, KD-49XF7005, KD-49XF7004, KD-49XF7003,
KD-49XF7002, KD-49XF7000, KD-43XF7096, KD-43XF7093,
KD-43XF7077, KD-43XF7073, KD-43XF7005, KD-43XF7004,
KD-43XF7003, KD-43XF7002, KD-43XF7000 son conformes con la
Directiva 2014/53/UE. El texto completo de la declaración UE de
conformidad está disponible en la dirección Internet siguiente:
http://www.compliance.sony.de/
Este equipo de radio se puede usar en la UE sin infringir los
requisitos aplicables relativos al uso del radioespectro.
Información de seguridad
AVISO
Precaución
Riesgo de explosión si la pila se sustituye por una de un tipo
incorrecto.
No exponga las pilas a un calor excesivo, como la luz solar directa,
una llama o similares, ni a presiones atmosféricas
extremadamente bajas que pudieran dar lugar a una explosión o
fugas de líquidos o gases inflamables.
Peligro de estabilidad
Un televisor se puede caer provocando lesiones personales
graves o la muerte.
No coloque nunca un televisor en una ubicación inestable. Un
televisor se puede caer provocando lesiones personales graves o
la muerte. Muchas lesiones, particularmente en los niños, pueden
ser evitadas tomando simples precauciones como:
• Utilizar armarios o soportes recomendados por el fabricante del
televisor.
• Sólo utilizar muebles que puedan soportar con seguridad el
televisor.
• Asegurando que el televisor no esté sobresaliendo de la
esquina del mueble que lo sostiene.
• No colocando un televisor encima de un mueble alto (por
ejemplo, armarios o estanterías) sin fijar tanto el mueble como
el televisor a un soporte adecuado.
• La instalación para montaje en pared solo puede ser realizada
por personal cualificado.
• Por razones de seguridad, se recomienda utilizar accesorios
Sony como:
Soporte de pared – SU-WL450
• Asegúrese de utilizar los tornillos suministrados con el Soporte
de pared cuando fije el Soporte de pared al televisor. Los
tornillos suministrados han sido diseñados tal y como indica la
ilustración si se miden desde la superficie de colocación del
Soporte de pared.
El diámetro y longitud de los tornillos varía en función del
modelo de soporte de pared.
Si utiliza otros tornillos, puede provocar un daño interno en el
televisor o éste puede caerse, etc.
8 mm - 12 mm
Tornillo (M6)
Soporte de pared
Cubierta posterior del televisor
3ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
ES
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\010COVTOC.f
m
Transporte
masterpage: Left
KD-49/43XF70xx
• Desconecte todos los cables antes de transportar el televisor.
• Se necesitan dos o tres personas para transportar un televisor
grande.
• Al transportar el televisor manualmente, sujételo de la forma
descrita a continuación. No ejerza presión sobre la pantalla LCD
ni el marco que la rodea.
• Al levantar o mover el televisor, sujételo con firmeza por su
parte inferior.
• Durante el transporte, no someta el televisor a sacudidas o
vibraciones excesivas.
• Cuando transporte el televisor para repararlo o cuando lo
cambie de sitio, embálelo con la caja y el material de embalaje
originales.
8 mm - 12 mm
Tornillo M6
(no suministrado)
1,5 N·m/1,5 N·m
{15 kgf·cm}
Cable
(no suministrado)
Tornillo (no
suministrado)
Prevención contra vuelco
KD-65/55XF70xx
Ventilación
• Nunca obstruya, cubra ni inserte nada en los orificios de
ventilación del aparato.
• Deje espacio alrededor del televisor, tal y como se muestra a
continuación.
• Se recomienda utilizar un soporte de pared Sony para que el
aire circule correctamente.
8 mm - 12 mm
Tornillo M6
(no suministrado)
Instalación en la pared
30 cm
10 cm
10 cm
10 cm
Deje, como mínimo, estas distancias alrededor del televisor.
Instalación sobre pedestal
30 cm
10 cm
10 cm
Cable
(no suministrado)
6 cm
1,5 N·m/1,5 N·m
{15 kgf·cm}
Tornillo (no
suministrado)
Deje, como mínimo, estas distancias alrededor del televisor.
• Para garantizar una ventilación apropiada y evitar la
acumulación de suciedad o polvo:
 No instale el televisor boca arriba, boca abajo, hacia atrás ni
de lado.
 No instale el televisor en un estante, sobre una alfombra,
sobre una cama o dentro de un armario.
 No cubra el televisor con tejidos como cortinas, ni otros
objetos como periódicos, etc.
 No instale el televisor como se muestra a continuación.
La circulación de aire queda obstruida.
Pared
Pared
4ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\010COVTOC.f
m
masterpage: Right
Cable de alimentación
Entornos:
Utilice el cable y el enchufe tal y como se indica a continuación
para evitar el riesgo de incendios, descargas eléctricas u otros
daños y/o lesiones:
• Utilice únicamente cables de alimentación suministrados por
Sony. No utilice cables de otros proveedores.
• Inserte el enchufe totalmente en la toma de corriente.
• Este televisor solo funciona con alimentación de 220 V - 240 V.
• Cuando conecte los cables, no olvide desenchufar el cable de
alimentación por razones de seguridad y evite tropezar o
enredarse con los cables.
• Desenchufe el cable de alimentación antes de manipular o
desplazar el televisor.
• Mantenga el cable de alimentación alejado de fuentes de calor.
• Desconecte el enchufe y límpielo regularmente. Si se acumula
polvo o humedad en el enchufe, puede deteriorarse el
aislamiento y producirse un incendio.
• Lugares cálidos, húmedos o con excesivo polvo; lugares en los
que puedan entrar insectos; lugares expuestos a vibraciones
mecánicas, o lugares próximos a objetos inflamables (velas,
etc.). No exponga el televisor a goteos ni salpicaduras ni
coloque sobre el aparato ningún objeto lleno de líquido como
los floreros.
Situaciones:
• Uso con las manos mojadas, si se ha extraído la carcasa o con
accesorios no recomendados por el fabricante. Desconecte el
televisor del cable de alimentación y de la antena durante las
tormentas eléctricas.
• Instalar el televisor de manera que
sobresalga hacia un espacio abierto.
Podría provocar lesiones o daños a las
personas u objetos que pudieran
impactar con el televisor.
Nota
• No utilice el cable de alimentación suministrado con otros
equipos.
• No apriete, doble ni retuerza excesivamente el cable de
alimentación. Los conductores internos podrían quedar al
descubierto o romperse.
• No modifique el cable de alimentación.
• No coloque ningún objeto pesado encima del cable de
alimentación.
• No tire del cable para desconectarlo.
• No conecte demasiados aparatos a la misma toma de corriente.
• No utilice una toma de corriente de mala calidad.
NOTA SOBRE EL ADAPTADOR DE CORRIENTE
(solo modelos con adaptador de corriente
suministrado)
ES
• Colocar el televisor en un espacio
húmedo o polvoriento o en una
habitación expuesta a humos o vapores
grasientos (cerca de cocinas o
humidificadores). Podría producirse un
incendio, una descarga eléctrica o una
deformación del aparato.
• Instalar el televisor en lugares sometidos a temperaturas
extremas como bajo la luz solar directa, cerca de un radiador o
de una rejilla de ventilación. El televisor podría calentarse en
tales condiciones, lo que podría causar una deformación de la
carcasa o un fallo de funcionamiento del televisor.
Aviso
Para reducir el riesgo de incendios o electrocución, no exponga el
aparato a la lluvia ni a la humedad.
Para evitar el riesgo de incendio o electrocución, no coloque
sobre el aparato objetos que contengan líquidos como, por
ejemplo, un jarrón. No instale el equipo en un espacio cerrado,
como una estantería o un mueble similar.
• Asegúrese de que la toma de corriente esté situada cerca del
equipo y sea de fácil acceso.
• Utilice siempre el adaptador de corriente y el cable de
alimentación suministrados.
• No utilice otros adaptadores de corriente. De lo contrario, podría
ocasionar un fallo de funcionamiento.
• Conecte el adaptador de corriente a una toma de corriente de
fácil acceso.
• No enrolle el cable de alimentación
alrededor del adaptador de corriente. El
núcleo del cable podría desgarrarse y
podría producirse un error en el receptor
multimedia.
• No toque el adaptador de corriente con las manos mojadas.
• Si detecta alguna anomalía en el adaptador de corriente,
desconéctelo inmediatamente de la toma de corriente.
• El equipo no se desconecta de la red mientras siga conectado a
la toma de corriente, aunque lo haya apagado.
• El adaptador de corriente alcanza una temperatura elevada
cuando se utiliza durante un período prolongado, por lo que tal
vez lo note caliente al tacto.
Uso prohibido
No instale/utilice el televisor en lugares, entornos o situaciones
como las descritas a continuación ya que el televisor podría
funcionar mal y provocar un incendio, una descarga eléctrica u
otros daños y/o lesiones.
Lugares:
• Espacios exteriores (con luz solar directa), en la costa, en una
embarcación, dentro de un vehículo, en centros sanitarios,
ubicaciones inestables, cerca del agua, la lluvia, humedad o
humo.
• Si el televisor se coloca en los vestuarios
de unos baños públicos o de un balneario,
es posible que sufra daños a causa del
azufre suspendido en el aire, etc.
• Para una mejor calidad de imagen, no exponga la pantalla
directamente a fuentes de iluminación o a la luz del sol.
• Evite trasladar el televisor de una zona fría a una cálida. Los
cambios repentinos de habitación podrían ocasionar
condensación de humedad. Esto podría ocasionar que el
televisor mostrara imágenes de poca calidad o con un color
deficiente. Si esto ocurre, deje que la humedad se evapore por
completo antes de encender el televisor.
Piezas rotas:
• No arroje ningún objeto contra el televisor. El cristal de la
pantalla podría romperse debido al impacto y causar lesiones
graves.
• Si la superficie del televisor se agrieta o se rompe, no la toque
sin antes desconectar el cable de alimentación. De lo contrario
podría producirse una descarga eléctrica.
Cuando no se utilice
• Si no va a utilizar el televisor durante varios días, desconecte el
cable por razones medioambientales y de seguridad.
• El televisor no se desconecta de la toma de corriente cuando se
apaga. Desenchúfelo para que quede totalmente
desconectado.
• Es posible que algunos televisores dispongan de funciones que
precisen que se encuentren en modo de espera para funcionar
correctamente.
Niños
• No deje que los niños suban al televisor.
• Mantenga los accesorios pequeños fuera del alcance de los
niños para que no los traguen.
5ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\010COVTOC.f
m
Si ocurren los siguientes problemas...
Apague el televisor y desenchúfelo inmediatamente si ocurre
cualquiera de los siguientes problemas.
Pida a su distribuidor o al servicio técnico de Sony que le revise el
televisor.
Cuando:
• El cable de alimentación está dañado.
• La toma de corriente es de mala calidad.
• El televisor está dañado porque se ha caído, ha sido golpeado o
le ha sido arrojado algún objeto.
• Alguna sustancia líquida o sólida cae dentro del televisor.
Acerca de la temperatura del TV LCD
Si se utiliza el TV LCD durante un período prolongado, es posible
que su contorno alcance temperaturas elevadas. Si toca esa zona
con la mano, podrá notar el calor.
Precauciones
masterpage: Left
• Si necesita ajustar el ángulo del televisor, desplácelo
lentamente para evitar que se desencaje del soporte.
Equipos opcionales
• Sitúe los equipos opcionales o cualquier equipo que emita
radiaciones electromagnéticas lejos del televisor. De lo
contrario, la imagen puede aparecer distorsionada y/o pueden
emitirse ruidos.
• Este equipo ha sido probado y cumple los límites establecidos
por la directiva EMC utilizando un cable de conexión de señal de
una longitud inferior a 3 metros.
• El equipo ha sido probado y cumple los límites establecidos por
la directiva de EMC utilizando un cable para RF de una longitud
inferior a 30 metros para el terminal de TV terrestre / satélite /
CATV.
Recomendación sobre el conector de tipo F
El cable interno solo puede sobresalir 1,5 mm desde la parte de
conexión.
7 mm máx.
Ver la televisión
• Vea la televisión en una habitación con suficiente iluminación,
ya que, si lo hace con poca luz o durante mucho tiempo, somete
la vista a un sobreesfuerzo.
• Cuando utilice auriculares, ajuste el volumen de forma que se
eviten niveles excesivos, ya que podría sufrir daños en los oídos.
Pantalla LCD
• Aunque la pantalla LCD ha sido fabricada con tecnología de alta
precisión y posee píxeles con una eficacia del 99,99 % o
superior, pueden aparecer de forma constante unos puntos
negros o puntos brillantes de luz (rojos, azules o verdes). No se
trata de un fallo de funcionamiento, sino de una característica
de la estructura de la pantalla de cristal líquido.
• No presione ni raye el filtro frontal, ni coloque objetos encima
del televisor, ya que la imagen podría resultar irregular o la
pantalla de cristal líquido podría dañarse.
• Si se utiliza el televisor en un lugar frío, es posible que la imagen
se oscurezca o que aparezca una mancha en la pantalla. Esto no
significa que el televisor se ha estropeado. Este fenómeno irá
desapareciendo a medida que aumente la temperatura.
• Si se visualizan imágenes fijas continuamente, es posible que se
produzca un efecto de imagen fantasma que puede
desaparecer transcurridos unos segundos.
• Cuando se utiliza el televisor, la pantalla y la carcasa se
calientan. No se trata de un fallo de funcionamiento.
• La pantalla LCD contiene una pequeña cantidad de cristal
líquido. Siga la normativa local para deshacerse de él.
Tratamiento y limpieza de la superficie de la
pantalla y la carcasa del televisor
Desenchufe el cable de alimentación conectado al televisor antes
de limpiarlo.
Para evitar la degradación del material o del acabado de la
pantalla, tenga en cuenta las siguientes precauciones.
• Para eliminar el polvo de la superficie de la pantalla y la carcasa,
pase cuidadosamente un paño suave. Si no consigue eliminar
completamente el polvo, humedezca ligeramente el paño con
una solución de detergente neutro poco concentrada.
• Nunca pulverice agua o detergente
directamente en el televisor. El líquido
podría gotear hasta la parte inferior de la
pantalla o en zonas externas y penetrar en
el televisor, con el consiguiente riesgo de
daños en el aparato.
• No utilice nunca estropajos abrasivos,
productos de limpieza ácidos o alcalinos, detergente
concentrado ni disolventes volátiles, como alcohol, bencina,
diluyente o insecticida. Si utiliza este tipo de materiales o
expone la unidad a un contacto prolongado con materiales de
goma o vinilo, puede dañar el material de la superficie de la
pantalla y de la carcasa.
• Se recomienda pasar la aspiradora periódicamente por los
orificios de ventilación para que el televisor se ventile
adecuadamente.
1,5 mm máx.
(Ilustración de referencia del conector de tipo F)
Precauciones acerca del manejo del mando a
distancia
• Coloque las pilas con la polaridad correcta.
• No utilice pilas de distintos tipos ni mezcle pilas nuevas con
viejas.
• Sea respetuoso con el medio ambiente y deseche las pilas en
los contenedores dispuestos para este fin. En ciertas regiones,
la eliminación de las pilas está regulada. Consúltelo con las
autoridades locales.
• Use el mando a distancia con cuidado. No lo deje caer ni lo pise,
ni tampoco derrame sobre él ningún tipo de líquido.
• No deje el mando a distancia cerca de una fuente de calor, en
un lugar expuesto a la luz solar directa ni en una habitación
húmeda.
Función inalámbrica de la unidad
• No utilice la unidad cerca de equipos médicos (marcapasos,
etc.), ya que dichos equipos podrían experimentar algún tipo de
problema.
• Aunque la unidad transmite o recibe señales aleatorias, preste
atención a las posibles intercepciones no autorizadas. No nos
responsabilizamos de ningún problema relacionado con este
aspecto.
• Este equipo se debe instalar y utilizar manteniendo la antena de
este dispositivo alejado al menos 20 cm del cuerpo de
personas.
Cómo deshacerse del televisor
Tratamiento de los equipos
eléctricos y electrónicos al final de
su vida útil (aplicable en la Unión
Europea y otros países con
sistemas de tratamiento selectivo
de residuos)
Este símbolo en el equipo o en su embalaje
indica que el presente producto no puede
tratarse como un residuo doméstico normal. Debe entregarse en
el correspondiente punto de recogida de equipos eléctricos y
electrónicos. Al asegurarse de que este producto se desecha
correctamente, ayudará a prevenir las posibles consecuencias
negativas para la salud y el medio ambiente que podrían
derivarse de la incorrecta manipulación en el momento de
deshacerse de este producto. El reciclaje de los materiales ayuda
a preservar los recursos naturales. Si desea obtener información
detallada sobre el reciclaje de este producto, póngase en
contacto con el ayuntamiento, el punto de recogida más cercano
o el establecimiento donde ha adquirido el producto.
6ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\010COVTOC.f
m
masterpage: Right
Tratamiento de las baterías al final
de su vida útil (aplicable en la
Unión Europea y otros países con
sistemas de tratamiento selectivo
de residuos)
Este símbolo en la batería o el embalaje indica
que la batería suministrada con este producto no puede tratarse
como un residuo doméstico normal. En algunas baterías este
símbolo puede utilizarse en combinación con un símbolo
químico. Se añadirá el símbolo químico del plomo (Pb) si la
batería contiene más del 0,004 % de plomo. Al asegurarse de que
estas baterías se desechan correctamente, ayudará a prevenir las
posibles consecuencias negativas para la salud y el medio
ambiente que podrían derivarse de su incorrecta manipulación. El
reciclaje de los materiales ayuda a preservar los recursos
naturales. En el caso de productos que, por razones de seguridad,
rendimiento o mantenimiento de datos, requieran una conexión
permanente con la batería incorporada, esta batería deberá
reemplazarse únicamente por personal técnico cualificado para
ello. Para asegurarse de que la batería se desecha correctamente,
entregue el producto al final de su vida útil en un punto de
recogida adecuado para el reciclado de aparatos eléctricos y
electrónicos. Para el resto de baterías, consulte la sección donde
se indica cómo extraer la batería del producto de forma segura.
Deposite la batería en el correspondiente punto de recogida para
el reciclado de baterías. Si desea obtener información detallada
sobre el reciclaje de esta batería, póngase en contacto con el
ayuntamiento, el punto de recogida más cercano o el
establecimiento donde ha adquirido el producto o la batería.
ES
7ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\030PAR.fm
masterpage: Left
  (Encendido) / + / –
Piezas y controles
Televisor
Realice una pulsación corta de  para
encender el televisor.
Haga una pulsación larga de  hasta que el
televisor se apague.
Cuando el televisor está encendido,
Volumen
Pulse el botón + o – para subir o bajar el
volumen.
También puede pulsar  hasta que se
visualice la notificación
. El volumen sube
o baja al pulsar el botón + o –.
Input
Pulse  hasta que se visualice la
notificación
.
El origen de entrada seleccionado cambia al
pulsar el botón + (subir) o – (bajar).
Programa
Pulse  hasta que se visualice la
notificación PROG.
Para seleccionar el programa, pulse el botón
+ (subir) o – (bajar).
 (Sensores/Indicador LED)

CAM (Módulo de acceso
condicional)
• Permite acceder a los servicios de la
televisión de pago. Para obtener
información detallada, consulte el manual
de instrucciones suministrado con el CAM.
• No inserte la tarjeta inteligente
directamente en la ranura del CAM del
televisor. Debe instalarse en el Módulo de
acceso condicional proporcionado por el
distribuidor autorizado.
• En algunos países o regiones el CAM no
está admitido. Consulte con su
distribuidor autorizado.
• Un mensaje del CAM puede aparecer al
cambiar a un programa digital después de
haber usado el vídeo de Internet.
• Recibe señales del mando a distancia.
No coloque ningún objeto sobre el sensor.
Ya que podría afectar a su
funcionamiento.
• Se enciende en naranja cuando el
[Desconex. Aut.]* o la [Conexión Aut.]* se
ajustan en o el televisor está en el Modo
de marco de foto*.
• Se enciende en blanco cuando [Ahorro
energía]* está ajustado en [Sin imagen]*.
• Se enciende en blanco cuando el televisor
está encendido.
• No se enciende cuando el televisor está
en modo en espera.
• Parpadea mientras se está utilizando el
mando a distancia.
• Se enciende en rojo en el modo de
grabación.
(Solo en algunos regiones/países/modelos de
televisor)
* Para una información más detallada, pulse HOME en
el mando a distancia y, a continuación, seleccione
[Guía de ayuda] en el menú [Ajustes].
Nota
• Asegúrese de que el televisor esté completamente
apagado antes de desenchufar el cable de
alimentación CA (cable de corriente).
• Para desconectar el televisor por completo de la toma
de alimentación CA, tire del cable conectado al
enchufe de corriente.
• Cuando seleccione una entrada, espere unos
instantes a que la selección cambie a la otra entrada.
8ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\030PAR.fm
masterpage: Right
 DIGITAL/ANALOG
Mando a distancia
La forma del mando a distancia, la
ubicación, la disponibilidad y la función de
los botones del mando a distancia pueden
variar en función de su región/país/modelo
de televisor.
Cambia entre la entrada digital y la
analógica.
 Botones numéricos
• Utilice estos botones para seleccionar los
canales. Para los números de canal de dos
dígitos, 10 o superior, introduzca el
siguiente dígito rápidamente.
• En el modo de teletexto, escriba el
número de página de tres dígitos para
seleccionar la página.
 EXIT
ES
Vuelve a la pantalla anterior o sale del
menú. Cuando un servicio de Aplicación
interactiva está disponible, pulse el botón
para salir del servicio.
 Teclas de color
Muestran la guía de uso (cuando Las teclas
de color están disponibles).

YouTube (Solo en algunos regiones/
países/modelos de televisor)
Accede al servicio en línea “YouTube”.

/
(Información/Mostrar teletexto)
• Muestra información. Pulse una vez para
mostrar información sobre el programa o
la entrada que está visualizando. Vuelva a
pulsar para quitar la información de la
pantalla.
• En el modo de teletexto, muestra
información oculta (por ejemplo, las
respuestas de un cuestionario).
 SLEEP
Púlselo repetidamente hasta que el televisor
muestre el tiempo en minutos ([No]/
[15 min]/[30 min]/[45 min]/[60 min]/
[90 min]/[120 min]) que desea que el
televisor permanezca encendido antes de
apagarse. Para cancelar el temporizador
para desconexión, pulse SLEEP
repetidamente hasta que aparezca [No].


/
(Selección de entrada/Bloqueo
de teletexto)
• Muestra y selecciona la fuente de entrada.
• En el modo de teletexto, bloquea la
página actual.
//// (Selección de elemento/
Introducción)
• Selecciona o ajusta los elementos.
• Confirma los elementos seleccionados.

RETURN
• Vuelve a la pantalla anterior de cualquier
menú que se esté visualizando.
• Detiene la reproducción de archivos de
fotografías, música o vídeo.
9ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\030PAR.fm
 HOME
Volver a TV:
Seleccione esta opción para volver al
programa de televisión.
Muestra o cancela el menú.
  +/– (Volumen)
Ajusta el volumen.
  (Teletexto)
En el modo de teletexto, se muestra la
emisión de teletexto.
Cada vez que se pulsa , la pantalla cambia
cíclicamente del siguiente modo:
Teletexto  Teletexto sobre la imagen
(modo mixto)  Sin teletexto (sale del
servicio de Teletexto)
 AUDIO
Seleccione el sonido de fuente multilingüe o
el sonido dual para el programa que se está
visualizando en ese momento (depende de
la fuente del programa).

(Subtítulo)
Cambia la configuración de subtítulos.
 //////
• Utilice los contenidos multimedia en el
televisor y el dispositivo compatible con
BRAVIA Sync conectado.
• Esta tecla también se puede utilizar para
controlar la reproducción del servicio VOD
(Vídeo bajo demanda).
La disponibilidad depende del servicio
VOD.
 NETFLIX (Solo en algunos regiones/
países/modelos de televisor)
Accede al servicio en línea “NETFLIX”.

 OPTIONS
Muestra una lista con los accesos directos a
algunos menús de ajustes.
Las opciones que se enumeran dependen
de la entrada actual y su contenido.

 PROG +/–/
Control de dispositivos:
Utilice [Control de dispositivos] para
controlar los equipos que son compatibles
con Control de BRAVIA Sync. Seleccione las
opciones en [Inicio (Menú)], [Opciones],
[Lista de contenidos] y [Apagar] para utilizar
los equipos.
Altavoz:
Seleccione [Altavoz de TV] o [Sistema de
Audio] para que el sonido del televisor se
emita a través de los altavoces del televisor
o a través del equipo de audio conectado.
/
• Selecciona el canal siguiente (+) o el
anterior (–).
• En el modo de teletexto, selecciona la
página siguiente ( ) o la anterior ( ).
 SYNC MENU
Pulse este botón para mostrar el menú de
BRAVIA Sync y seleccionar el equipo HDMI
conectado desde [Selección de dispositivo].
En el menú de BRAVIA Sync se pueden
seleccionar las siguientes opciones.
(Saltar)
Vuelve al canal anterior o a la entrada
visualizada durante más de 15 segundos.
  (Modo en espera del televisor)
Enciende el televisor o cambia al modo en
espera.
GUIDE (EPG)
Muestra la Guía digital electrónica de
programas.
 REC (No disponible para Italia)
Graba el programa actual con la función de
grabación USB HDD.
masterpage: Left
  (Silenciar)
Desactiva el sonido. Vuelva a pulsar esta
tecla para activar el sonido.
 TITLE LIST (No disponible para Italia)
Muestra la Lista de títulos.

(Modo extendido)
Ajusta la visualización de la pantalla. Pulse
varias veces seguidas para seleccionar el
modo extendido que desee.
Sugerencia
• El número y los botones 5, , PROG + y AUDIO
tienen puntos táctiles. Utilice los puntos táctiles como
referencia cuando use las funciones del televisor.
Control de TV:
Utilice el menú [Control de TV] para usar las
funciones del televisor desde el menú [Inicio
(Menú)] o el menú [Opciones].
10ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\030PAR.fm
masterpage: Right
Nota
• Si los subtítulos están seleccionados y el usuario
inicia una aplicación de teletexto digital mediante la
tecla de teletexto, es posible que los subtítulos dejen
de mostrarse en algunos casos. Cuando el usuario
salga de la aplicación de teletexto digital, la
decodificación de subtítulos se reanudará
automáticamente.
ES
11ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\040WAT.fm
Conexión del televisor a Internet
Configuración de la conexión a
Internet
masterpage: Left
Ver TV
1
Pulse  en el televisor o el control
remoto para encender el televisor.
Para usar las características de red, el televisor
debe estar conectado a Internet.
2
Pulse DIGITAL/ANALOG para cambiar
entre las entradas digital y analógica.
HOME  [Ajustes de sistema] 
[Configuración]  [Red]  [Configuración
de red].
3
Pulse los botones numéricos o PROG +/–
para seleccionar un canal de televisión.
4
Pulse  +/– para ajustar el volumen.
Para una información más detallada, pulse
HOME en el mando a distancia y, a
continuación, seleccione [Guía de ayuda] en el
menú [Ajustes].
En modo digital
Aparecerá información durante poco
tiempo. En la información pueden indicarse
los siguientes iconos.
: Servicio de datos (aplicación de
emisión)
: Servicio de radio
: Servicio de suscripción/codificado
:
Múltiples idiomas de audio disponibles
: Subtítulos disponibles
: Subtítulos disponibles para personas
con problemas auditivos
: Edad mínima recomendada para el
programa actual (de 3 a 18 años)
: Bloqueo TV
: Bloqueo de programa digital
: Audio disponible para personas con
problemas visuales
: Audio con subtítulos con
audiodescripción disponible
: Audio multicanal disponible
12ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\050OPT.fm
masterpage: Right
Ver imágenes desde equipos conectados
Diagrama de conexión
Puede conectar una amplia variedad de equipos opcionales al televisor.
Nota
• En función del modelo de televisor, la conexión de un dispositivo USB de gran tamaño puede interferir con otros
dispositivos conectados a su lado.
• Cuando conecte un dispositivo USB grande, conecte solo 1 conector USB.
Auriculares/
Sistema de
audio/Altavoz
de graves
Dispositivo HDMI
*3
*1
ES
Módulo de
acceso
condicional
Cámara de fotos
digital/cámara de
vídeo digital Medio de
almacenamiento USB
*2
Cámara de fotos
digital/cámara de
vídeo digital Medio de
almacenamiento USB
*1
Dispositivo HDMI
*1
Sistema de audio
con dispositivo
ARC/HDMI
Cable/ Antena/
Decodificador
Router
Videograbadora/
Consola de
videojuegos/
Reproductor de DVD/
Cámara de vídeo/
Decodificador*5
Sistema de
audio con
entrada de
audio óptica
*2
*4
Satélite
13ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\050OPT.fm
masterpage: Left
Nota
*1
< 12 mm
< 21 mm
*2
Los terminales, etiquetas y funciones pueden variar en función del región/país/modelo de televisor.
*3
Solo compatible con un miniconector estéreo de 3 polos.
*4
< 14 mm
*5
Para un dispositivo externo que solo dispone de SCART AV OUT, utilice un adaptador SCART-RCA.
14ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\050OPT.fm
masterpage: Right
Instalación del televisor en una pared
El manual de instrucciones de este televisor solo indica los pasos de preparación del televisor para la
instalación en la pared antes de proceder a este tipo de instalación.
Para los clientes:
Por motivos de protección del producto y de seguridad, Sony recomienda dejar la instalación del
televisor en manos de distribuidores Sony o proveedores autorizados. Nunca intente realizar la
instalación sin ayuda.
Para proveedores y distribuidores Sony:
Preste especial atención a la seguridad durante la instalación, el mantenimiento periódico y las
revisiones de este producto.
ES
Para instalar este producto, es necesario disponer de conocimientos suficientes, especialmente para
determinar si la pared es lo bastante resistente para aguantar el peso del televisor. Deje siempre la
instalación de este producto en la pared en manos de distribuidores Sony o proveedores
autorizados y preste especial atención a la seguridad durante la instalación. Sony no se hace
responsable de daños o lesiones provocados por una manipulación o una instalación incorrectas.
Utilice el Soporte de pared SU-WL450 (no suministrado) para instalar el televisor en la pared.
Al instalar el Soporte de pared, consulte también el Manual de instrucciones y la Guía de instalación
suministrados con el Soporte de pared.
Para obtener instrucciones para la instalación con un soporte de pared, consulte la Información de instalación (soporte
de pared) de la página de producto de su modelo de televisor.
www.sony.eu/support/
15ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\060ADD.fm
Información adicional
Solución de problemas
Cuando el indicador LED parpadea en rojo,
cuente las veces que parpadea (el intervalo
de tiempo es de tres segundos).
Si el indicador LED parpadea en rojo, reinicie el
televisor. Para ello, desconecte el cable de
alimentación CA (cable de corriente) del
televisor durante dos minutos y, después,
vuelva a encender el televisor. Si el problema
continúa, póngase en contacto con su
distribuidor o con el Centro de servicio técnico
de Sony e indique el número de veces que
parpadea el indicador LED (el intervalo de
tiempo es de tres segundos). Pulse  en el
televisor para apagarlo, desconecte el cable de
alimentación CA (cable de corriente) y póngase
en contacto con su distribuidor o con el Centro
de servicio técnico de Sony.
Cuando el indicador LED no parpadea,
compruebe los elementos que se describen a
continuación.
Si el problema continúa, lleve el televisor al
Servicio técnico para que lo repare un técnico
cualificado.
Imagen
No hay imagen (pantalla negra) ni sonido
 Revise la conexión de la antena/cable.
 Conecte el televisor a la toma de alimentación CA
(toma de corriente) y pulse  en el televisor o en
el mando a distancia.
Imágenes dobles o borrosas
 Compruebe la conexión de la antena o el cable,
masterpage: Left
Imágenes distorsionadas (líneas discontinuas
o rayas)
 Mantenga el televisor alejado de fuentes de ruido
eléctrico, como coches, motocicletas, secadores u
otros equipos opcionales.
 Cuando instale equipos opcionales, deje espacio
entre el equipo opcional y el televisor.
 Revise la conexión de la antena/cable.
 Mantenga el cable de la antena alejado de otros
cables de conexión.
Distorsión en la imagen o ruido en el sonido
al ver un canal de televisión
 Ajuste [AFT] (Sintonización automática) para
obtener una mejor recepción de la imagen. Esta
función es válida solo para los canales de
televisión analógicos.
Contornos de la imagen distorsionados
 Cambie el ajuste actual de [Modo Película]* a
otros ajustes.
General
El televisor se apaga automáticamente
(cambia a modo en espera)
 Compruebe si [Desconex. Aut.]* está activado.
 Compruebe si [Duración]* está activada en
[Conexión Aut.]* o [Ajustes de marco de fotos]*.
 Compruebe si [Televisor inactivo a Standby]* está
activado.
No se pueden seleccionar algunas fuentes de
entrada
 Seleccione [Etiquetado de AV]* y, después,
seleccione [Siempre]* para la fuente de entrada.
El mando a distancia no funciona
 Cambie las pilas.
* Para una información más detallada, pulse HOME en
el mando a distancia y, a continuación, seleccione
[Guía de ayuda] en el menú [Ajustes].
así como su ubicación y su orientación.
En la pantalla solo se muestra nieve y ruido
 Compruebe si la antena está dañada o doblada.
 Compruebe si la antena ha alcanzado el final de
su vida útil (de tres a cinco años con un uso
normal, o de uno a dos años cerca de la costa).
16ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\060ADD.fm
masterpage: Right
Conectores de entrada y salida
Especificaciones técnicas
Antena/cable
Sistema
Antena por satélite*1
Sistema de panel
Panel LCD (Pantalla de cristal líquido), luz de
fondo LED
Sistema de televisión
Dependiendo de su país/región/modelo de
televisor
Analógico: B/G, D/K, I
Digital: DVB-T/DVB-C
DVB-T2*1
Satélite*1: DVB-S/DVB-S2
Sistema de color/vídeo
Analógico: PAL/SECAM/NTSC3.58 (solo vídeo)/
NTSC4.43 (solo vídeo)
Digital: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC
HP/[email protected], H.265/HEVC MP/[email protected]
(4K 60fps)
Cobertura de canales
Dependiendo de su país/región/modelo de
televisor
Analógico: UHF/VHF/Cable
Digital: UHF/VHF/Cable
Satélite*1: Frecuencia IF 950-2.150 MHz
Salida de sonido
Terminal externa de 75 ohmios para VHF/UHF
Conector de tipo F hembra, 75 ohmios.
DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz,
Distribución de cable único EN50494.
/
AV IN
Entrada de vídeo/audio (conectores fonográficos)
HDMI IN 1/2/3 (ARC) (compatible con resolución
4K, compatible con HDCP 2.2)
Vídeo HDMI: 4096 × 2160p (24, 50, 60 Hz), 3840 ×
2160p (24, 25, 30, 50, 60 Hz), 1080p (30, 50,
60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,
60 Hz), 720/24p, 576p, 576i, 480p, 480i
* HDMI IN 2 e IN 3 son compatibles con formatos HDMI
de alta calidad, como 4K 60p/50p 4:2:0 10 bits, 4:4:4
o 4:2:2.
Entrada de PC: (Resolución (frecuencia horizontal,
frecuencia vertical))
640 × 480, 31,5 kHz, 60 Hz
800 × 600, 37,9 kHz, 60 Hz
1.024 × 768, 48,4 kHz, 60 Hz
1.280 × 1.024, 64,0 kHz, 60 Hz
1.152 × 864, 67,5 kHz, 75 Hz
1.600 × 900, 55,9 kHz, 60 Hz
1.680 × 1.050, 65,3 kHz, 60 Hz
*1.920 × 1.080, 67,5 kHz, 60 Hz
* La sincronización 1080p aplicada a la entrada
HDMI se tratará como una sincronización de vídeo
y no de PC en el formato de pantalla.
10 W + 10 W
Tecnología inalámbrica
Banda(s) de frecuencia
LAN inalámbrica (IEEE802.11b/g/n)
Intervalo de
frecuencias
Potencia de salida
2.400 - 2.483,5 MHz
< 20,0 dBm
Versión del software
TV: v8.___-____-_.___-____ / v8.___-____*
Consulte [Ayuda al cliente] en el menú
[Configuración].
Ninguna actualización del software de este
equipo/accesorios/componentes afectará en el
futuro al cumplimiento de la Directiva
2014/53/UE.
* Solo en algunos países/regiones/modelos de
televisor.
Audio:
PCM lineal de dos canales: 32/44,1/48 kHz 16/
20/24 bits, Dolby Digital, Dolby Digital Plus, DTS
ARC (Canal de Retorno de Audio) (HDMI IN 3
solo)
PCM lineal de dos canales: 48 kHz 16 bits, Dolby
Digital, Dolby Digital Plus, DTS
DIGITAL AUDIO OUT (OPTICAL)
Toma óptica digital (PCM lineal de dos canales:
48 kHz 16 bits, Dolby Digital, DTS)
AUDIO OUT
/ (miniconector estéreo)
Auricular, Salida de audio, Altavoz de graves
1,
2,
3 (HDD REC) (Función no
disponible en Italia)
Puerto USB
Ranura del CAM (Módulo de acceso condicional)
DC IN 19.5 V (solo modelos con
adaptador de corriente suministrado)
Entrada del adaptador de corriente
17ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
ES
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\060ADD.fm
LAN (En función del país/zona)
Conector 10BASE-T/100BASE-TX (La velocidad de
conexión puede variar según el entorno operativo
de la red. No se garantizan la frecuencia y la
calidad de comunicación de 10BASE-T/
100BASE-TX para este televisor.)
Otros
Accesorios opcionales
Soporte de pared: SU-WL450
Temperatura de funcionamiento
0 ºC - 40 ºC
Humedad de funcionamiento
10 % - 80 % HR (sin condensación)
Alimentación, ficha del producto y
otros datos
Requisitos de alimentación
excepto modelos con adaptador de corriente
suministrado
220 V - 240 V CA, 50 Hz
solo modelos con adaptador de corriente
suministrado
19,5 V CC con adaptador de corriente
Clasificación: Entrada de CA de 220 V - 240 V,
50 Hz
Clase de eficiencia energética
KD-65XF70xx: A+
KD-55XF70xx: A
KD-49XF70xx: A
KD-43XF70xx: A
Tamaño de la pantalla (medida en diagonal)
(aprox.)
KD-65XF70xx: 163,9 cm / 65 pulgadas
KD-55XF70xx: 138,8 cm / 55 pulgadas
KD-49XF70xx: 123,2 cm / 49 pulgadas
KD-43XF70xx: 108,0 cm / 43 pulgadas
Consumo de energía
En modo [Estándar]
KD-65XF70xx: 106 W
KD-55XF70xx: 111 W
KD-49XF70xx: 73 W
KD-43XF70xx: 64 W
En modo [Viva]
KD-65XF7096: 182 W
KD-65XF7093: 171 W
KD-65XF7005: 182 W
KD-65XF7004: 182 W
KD-65XF7003: 171 W
KD-65XF7002: 171 W
KD-65XF7000: 171 W
KD-55XF7096: 183 W
KD-55XF7093: 172 W
KD-55XF7077: 183 W
KD-55XF7073: 172 W
KD-55XF7005: 183 W
masterpage: Left
KD-55XF7004: 183 W
KD-55XF7003: 172 W
KD-55XF7002: 172 W
KD-55XF7000: 172 W
KD-49XF7096: 115 W
KD-49XF7093: 100 W
KD-49XF7077: 115 W
KD-49XF7073: 100 W
KD-49XF7005: 115 W
KD-49XF7004: 115 W
KD-49XF7003: 100 W
KD-49XF7002: 100 W
KD-49XF7000: 100 W
KD-43XF7096: 100 W
KD-43XF7093: 95 W
KD-43XF7077: 100 W
KD-43XF7073: 95 W
KD-43XF7005: 100 W
KD-43XF7004: 100 W
KD-43XF7003: 95 W
KD-43XF7002: 95 W
KD-43XF7000: 95 W
Promedio de consumo de energía anual*2
KD-65XF70xx: 155 kWh
KD-55XF70xx: 162 kWh
KD-49XF70xx: 107 kWh
KD-43XF70xx: 93 kWh
Consumo de energía en modo en espera*3*4
0,50 W
Resolución de la pantalla
3.840 puntos (horizontal) × 2.160 líneas (vertical)
Dimensiones (aprox.) (an × al × prf)
Con soporte de sobremesa
KD-65XF70xx: 146,1 × 90,7 × 35,5 cm
KD-55XF70xx: 124,2 × 78,4 × 35,6 cm
KD-49XF70xx: 110,1 × 70,5 × 27,9 cm
KD-43XF70xx: 97,0 × 63,0 × 27,8 cm
Sin soporte de sobremesa
KD-65XF70xx: 146,1 × 84,4 × 8,0 cm
KD-55XF70xx: 124,2 × 72,1 × 8,0 cm
KD-49XF70xx: 110,1 × 64,5 × 5,8 cm
KD-43XF70xx: 97,0 × 57,1 × 5,8 cm
Peso (aprox.)
Con soporte de sobremesa
KD-65XF70xx: 21,4 kg
KD-55XF70xx: 17,4 kg
KD-49XF70xx: 12,6 kg
KD-43XF70xx: 10,4 kg
Sin soporte de sobremesa
KD-65XF70xx: 20,2 kg
KD-55XF70xx: 16,2 kg
KD-49XF70xx: 12 kg
KD-43XF70xx: 9,8 kg
18ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\060ADD.fm
*1
*2
*3
*4
No todos los televisores disponen de la tecnología
DVB-T2 o DVB-S/S2 o del terminal para antena de
satélite.
Consumo de energía al año, basado en el consumo
de energía de un televisor que funciona 4 horas al
día durante los 365 días del año. El consumo de
energía actual dependerá del uso que se haga del
televisor.
La energía especificada para el modo en espera se
alcanza después de que el televisor haya
completado los procesos internos necesarios.
El consumo de energía en espera aumenta si el
televisor está conectado a la red.
Nota
• La disponibilidad de los accesorios opcionales
depende del país, la región, el modelo de televisor y
el stock.
• No quite la tarjeta de protección de la ranura del CAM
(módulo de acceso condicional) del televisor, a
menos que vaya a introducir una tarjeta inteligente
compatible en el CAM.
• El diseño y las especificaciones están sujetos a
cambios sin previo aviso.
Nota sobre la función de Televisión
digital
• Es posible que los servicios interactivos y
las funciones de la red de televisión digital
(DVB terrestre, por satélite o por cable) no
estén disponibles en todos los países o
regiones. Es posible que algunas funciones
estén inhabilitadas o que no funcionen
correctamente con algunos proveedores y
entornos de red. Algunos proveedores de
servicio de televisión pueden cobrar una
tarifa por sus servicios.
• Este televisor es compatible con emisiones
digitales con codificación MPEG-2, H.264/
MPEG4 AVC y H.265/HEVC, aunque no es
posible garantizar la compatibilidad con
todos los operadores y señales de servicio,
dado que con el tiempo pueden variar.
masterpage: Right
• “Blu-ray Disc”, “Blu-ray” y el logotipo de
“Blu-ray Disc” son marcas comerciales de
Blu-ray Disc Association.
• Para obtener información sobre las
patentes DTS, consulte http://
patents.dts.com. Fabricado con licencia de
DTS, Inc.
DTS, su símbolo y DTS y el símbolo son
marcas comerciales registradas y DTS
Digital Surround es una marca comercial de
DTS, Inc. © DTS, Inc. Todos los derechos
reservados.
• TUXERA es una marca comercial registrada
de Tuxera Inc. en los EEUU y otros países.
• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. All rights reserved.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® y
Miracast® son marcas registradas de Wi-Fi
Alliance.
• Wi-Fi Protected Setup™ es una marca
comercial de Wi-Fi Alliance.
• El logotipo Wi-Fi CERTIFIED™ es una marca
de certificación de Wi-Fi Alliance.
• Netflix es una marca registrada de Netflix,
Inc.
• “YouTube” y el “logotipo YouTube” son
marcas registradas de Google Inc.
Solo para modelos vía satélite:
• DiSEqC™ es una marca comercial de
EUTELSAT.
Este televisor es compatible con DiSEqC
1.0. Este televisor no está diseñado para
controlar antenas motorizadas.
• Todas las demás marcas comerciales son
propiedad de sus respectivos propietarios.
Información sobre las marcas comerciales
• Los términos HDMI y HDMI High-Definition
Multimedia Interface, y el Logotipo HDMI
son marcas comerciales o marcas
registradas de HDMI Licensing
Administrator, Inc. en los Estados Unidos y
en otros países.
• Fabricado bajo licencia de Dolby
Laboratories. Dolby, Dolby Audio y el
símbolo de la doble D son marcas
comerciales de Dolby Laboratories.
• “BRAVIA”,
y BRAVIA Sync son
marcas comerciales o marcas registradas
de Sony Corporation.
19ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
ES
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\02ES\060ADD.fm
masterpage: Left
Actual resolution: 3840 x 2160 pixels
Résolution actuelle: 3840 x 2160 pixels
Risoluzione effettiva: 3840 x 2160 pixel
Resolução do ecrã: 3840 x 2160 pixels
Resolución real: 3840 x 2160 píxeles
πραγματική ανάλυση: 3840 x 2160 pixels
20ES
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\010COVTOC.
fm
Inhoudsopgave
BELANGRIJK BERICHT . . . . . . . . . . . . . . . . . . . 3
Veiligheidsinformatie . . . . . . . . . . . . . . . . . . . 3
Voorzorgsmaatregelen . . . . . . . . . . . . . . . . . 6
Onderdelen en bedieningselementen . . . 8
Televisie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Afstandsbediening . . . . . . . . . . . . . . . . . . . . . 9
De televisie op het internet
aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . 12
Een internetverbinding tot stand
brengen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Tv kijken . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Films bekijken die op externe
apparatuur staat. . . . . . . . . . . . . . . . . . . . 13
Verbindingsschema . . . . . . . . . . . . . . . . . . . 13
De televisie op de wand installeren . . . . . . 15
masterpage: Left
Internetverbinding en privacy van de gegevens
Dit product maakt, zodra een netwerk is aangesloten,
verbinding met het internet bij de eerste instelling om de
internetverbinding te bevestigen en later om het homescherm
te configureren. Hiervoor en voor alle andere
internetverbindingen wordt uw IP-adres gebruikt. Als u wilt dat
uw IP-adres helemaal niet wordt gebruikt, moet u de
draadloze internetfunctie niet instellen en geen internetkabel
aansluiten. Zie hiervoor de privacyinformatie die op de
instelschermen wordt weergegeven voor meer details over de
internetverbinding.
Inleiding
Bedankt dat u hebt gekozen voor dit Sony product.
Alvorens de televisie te gebruiken, dient u deze handleiding
volledig door te lezen. Bewaar de handleiding voor raadpleging in
de toekomst.
Opmerking
• Lees het onderdeel "Veiligheidsinformatie" (pagina 3) voor u de
televisie gebruikt.
• De afbeeldingen en illustraties die gebruikt worden in de
installatiehandleiding en in deze handleiding gelden uitsluitend
als referentie en kunnen verschillen van het eigenlijke product.
• De "xx" die wordt weergegeven in de modelnaam komt overeen
met een cijfer dat betrekking heeft op het ontwerp, de kleur of
het tv systeem.
De televisie op de tafelstandaard bevestigen
Zie de installatiehandleiding bovenop het kussen.
Bijkomende informatie . . . . . . . . . . . . . . 16
Problemen oplossen . . . . . . . . . . . . . . . . . . 16
Specificaties . . . . . . . . . . . . . . . . . . . . . . . . . 17
Helpgids (Handmatig) (Alleen voor
bepaalde regio's/landen/
televisiemodellen)
Voor meer gedetailleerde informatie druk op HOME op de
afstandsbediening en selecteer dan [Helpgids] in het menu
[Instellingen]. U kunt ook de helpgids bekijken op uw PC of
smartphone (informatie aangegeven op de achterzijde).
Locatie van het identificatielabel
Het label met het modelnummer van de televisie, de
productiedatum (jaar/maand) en de voedingsklasse bevinden
zich op de achterkant van de televisie of verpakking.
Voor modellen met een bijgeleverde voedingsadapter:
Het label voor het modelnummer en het serienummer van de
netadapter bevinden zich aan de onderkant van de netadapter.
2NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\010COVTOC.
fm
WAARSCHUWING
OM DE VERSPREIDING
VAN VUUR TEGEN TE
GAAN, HOUDT U KAARSEN OF
ANDERE VUURHAARDEN
ALTIJD UIT DE BUURT VAN DIT
PRODUCT.
BELANGRIJK BERICHT
Dit product werd vervaardigd door of in opdracht van Sony
Visual Products Inc.
EU importeur: Sony Europe Limited.
Vragen aan de EU invoerder of met betrekking tot Europese
productconformiteit kunnen worden gericht aan de
gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor
van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem,
België.
Opmerking voor radioapparatuur
masterpage: Right
• Zet de televisie niet op hoog meubilair (bijvoorbeeld kasten of
boekenkasten) zonder zowel het meubel als de televisie aan
een geschikt steunpunt te verankeren.
• Zet de televisie niet op een kleed of ander materiaal dat ligt
tussen de televisie en het meubel waarop hij staat.
• Leer kinderen dat het gevaarlijk is om op een meubel te
klimmen om naar de televisie of de bediening te reiken.
Als u uw huidige televisie blijft gebruiken en verplaatst, gelden
daarvoor dezelfde overwegingen als hierboven.
Installatie/configuratie
Installeer en gebruik de televisie volgens de instructies hieronder
om het risico op brand, elektrische schok, schade en/of letsel te
vermijden.
Apparatuur die aangesloten is op de aarding van de
gebouwinstallatie via de stroomaansluiting of via andere
apparatuur met een aansluiting op de aarding en op een
telvisiedistributiesysteem met een coaxkabel, kan in sommige
gevallen een brandrisico opleveren. Daarom moet de aansluiting
op een telvisiedistributiesysteem worden gemaakt met een
apparaat dat een elektrische isolatie biedt onder een bepaald
frequentiebereik (galvanische isolator, zie EN 60728-11).
NL
Installatie
• Het televisietoestel moet in de buurt van een goed toegankelijk
stopcontact worden geplaatst.
• Plaats de televisie op een stabiel, horizontaal oppervlak om te
vermijden dat hij valt en persoonlijk letsel of schade aan
eigendommen veroorzaakt.
• Plaats de televisie zodat de tafelstandaard niet buiten de rand
van het televisiemeubel (niet bijgeleverd) steekt. Als de
tafelstandaard buiten de rand van het televisiemeubel steekt,
kan de televisie omkantelen of vallen, met verwondingen of
schade aan de televisie als gevolg.
Hierbij verklaart Sony Visual Products Inc. dat de
types radioapparatuur KD-65XF7096,
KD-65XF7093, KD-65XF7005, KD-65XF7004,
KD-65XF7003, KD-65XF7002, KD-65XF7000, KD-55XF7096,
KD-55XF7093, KD-55XF7077, KD-55XF7073, KD-55XF7005,
KD-55XF7004, KD-55XF7003, KD-55XF7002, KD-55XF7000,
KD-49XF7096, KD-49XF7093, KD-49XF7077, KD-49XF7073,
KD-49XF7005, KD-49XF7004, KD-49XF7003, KD-49XF7002,
KD-49XF7000, KD-43XF7096, KD-43XF7093, KD-43XF7077,
KD-43XF7073, KD-43XF7005, KD-43XF7004, KD-43XF7003,
KD-43XF7002, KD-43XF7000 conform zijn met Richtlijn
2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring
kan worden geraadpleegd op het volgende internetadres:
http://www.compliance.sony.de/
Deze radioapparatuur kan in de hele EU worden gebruikt zonder
inbreuk te maken op de van toepassing zijnde eisen voor het
gebruik van het radiospectrum.
Veiligheidsinformatie
WAARSCHUWING
Voorzichtig
Er bestaat risico op een explosie als de batterij wordt vervangen
door een onjuist type.
Batterijen mogen niet worden blootgesteld aan te hoge
temperaturen, zoals zonlicht, vuur en dergelijke of extreem lage
luchtdruk, omdat dit kan leiden tot een explosie of lekkage van
brandbare vloeistof of gas.
Stabiliteitsrisico
Het televisietoestel kan vallen wat ernstig persoonlijk letsel of
overlijden tot gevolg kan hebben.
Zet een televisie nooit op een instabiele plaats. De televisie kan
vallen en zo ernstig persoonlijk letsel of overlijden tot gevolg
hebben. Veel letsel, met name bij kinderen, kan worden
vermeden door eenvoudige voorzorgsmaatregelen te treffen,
zoals:
• Gebruik een kast of een standaard die door de fabrikant van de
televisie wordt aanbevolen.
• Gebruik alleen een meubel waar de televisie veilig op kan staan.
• Zorg ervoor dat de televisie niet uitsteekt over de rand van het
meubel waarop hij staat.
• Laat wandinstallaties alleen door gekwalificeerd
servicepersoneel uitvoeren.
• Het wordt om veiligheidsredenen aanbevolen accessoires van
Sony te gebruiken, zoals:
Wandmontagesteun – SU-WL450
• Gebruik de schroeven die bij de wandmontagesteun geleverd
zijn voor het bevestigen van de wandmontagesteun aan het
televisietoestel. De bijgeleverde schroeven moeten worden
gebruikt zoals aangegeven op de afbeelding, gemeten vanaf
het bevestigingsoppervlak van de wandmontagesteun.
De diameter en de lengte van de schroeven verschillen naar
gelang het model van de wandmontagesteun.
Het gebruik van andere schroeven dan de meegeleverde
schroeven kan resulteren in interne schade van het
televisietoestel of kan ertoe leiden dat de televisie valt enz.
8 mm - 12 mm
Schroef (M6)
Wandmontagesteun
Achterwand van de televisie
3NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\010COVTOC.
fm
Transport
masterpage: Left
KD-49/43XF70xx
• Voordat u het televisietoestel transporteert, moet u alle snoeren
loskoppelen.
• Voor het transport van een groot televisietoestel zijn twee of
drie personen nodig.
• Wanneer de televisie met de hand wordt gedragen, dient u deze
als volgt vast te houden. Druk niet tegen het LCD-scherm en het
kader rond het scherm.
• Als u het televisietoestel optilt of verplaatst, moet u het stevig
aan de onderzijde vastpakken.
• Wanneer u het televisietoestel vervoert, mag u dit niet
blootstellen aan schokken of sterke trillingen.
• Als u het televisietoestel naar de reparateur brengt of vervoert,
verpakt u het in de oorspronkelijke doos en
verpakkingsmaterialen.
8 mm - 12 mm
Schroef M6
(niet bijgeleverd)
1,5 N·m/1,5 N·m
{15 kgf·cm}
Snoer
(niet bijgeleverd)
Schroef
(niet bijgeleverd)
Bescherming tegen kantelen
KD-65/55XF70xx
Ventilatie
• Bedek nooit de ventilatie-openingen en steek nooit iets
daardoor naar binnen.
• Houd ruimte vrij rond het televisietoestel zoals hierna wordt
aangegeven.
• Het is sterk aanbevolen de wandmontagesteun van Sony te
gebruiken voor een goede luchtcirculatie.
8 mm - 12 mm
Schroef M6
(niet bijgeleverd)
Installatie aan de wand
30 cm
10 cm
10 cm
10 cm
Houd minimaal deze ruimte vrij rond het toestel.
Installatie op de standaard
30 cm
10 cm
10 cm
Snoer
(niet bijgeleverd)
6 cm
1,5 N·m/1,5 N·m
{15 kgf·cm}
Schroef
(niet bijgeleverd)
Houd minimaal deze ruimte vrij rond het toestel.
• Voor een goede ventilatie en om ophoping van vuil en stof te
voorkomen:
 Plaats het televisietoestel niet plat op de grond en installeer
het niet ondersteboven, achterstevoren of gedraaid.
 Installeer het televisietoestel niet op een plank, kleed, bed of
in een kast.
 Dek het televisietoestel niet af met een doek, zoals gordijnen,
of voorwerpen als kranten enz.
 Installeer het televisietoestel niet zoals hierna wordt getoond.
Luchtcirculatie geblokkeerd.
Wand
Wand
4NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\010COVTOC.
fm
masterpage: Right
Netsnoer
Omgevingen:
Hanteer het netsnoer en het stopcontact als volgt om het risico
op brand, elektrische schok of schade en/of letstel te vermijden:
• Gebruik alleen Sony-netsnoeren en geen netsnoeren van
andere leveranciers.
• Steek de stekker volledig in het stopcontact.
• Gebruik het televisietoestel uitsluitend op een wisselspanning
van 220 V - 240 V.
• Koppel voor alle veiligheid het netsnoer los als u de kabels
aansluit en let erop dat u niet over de kabels struikelt.
• Verwijder het netsnoer uit het stopcontact voordat er
werkzaamheden aan het televisietoestel worden uitgevoerd of
het wordt verplaatst.
• Houd het netsnoer uit de buurt van warmtebronnen.
• Verwijder de stekker uit het stopcontact en reinig deze
regelmatig. Indien de stekker wordt bedekt door stof of vocht,
kan de isolatie verslechteren, hetgeen brand kan veroorzaken.
• Locaties die heet, vochtig of zeer stoffig zijn; waar insecten
kunnen binnendringen; waar het toestel kan worden
blootgesteld aan mechanische trillingen, in de buurt van
brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel
niet bloot aan druppels of spetters en plaats geen met vloeistof
gevulde voorwerpen, zoals vazen, op het toestel.
Situaties:
• Het gebruik met natte handen, als de kast is verwijderd of met
bevestigingen wordt niet aangeraden door de fabrikant.
Verwijder de stekker van het televisietoestel uit het stopcontact
en ontkoppel de antenne tijdens onweer.
• Installeer de tv zodat deze uitsteekt in een
open ruimte. Als een persoon of voorwerp
tegen de tv botst, kan dat tot letsel of
schade leiden.
Opmerking
• Gebruik het meegeleverde netsnoer niet voor andere
apparatuur.
• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of
gedraaid. Hierdoor kunnen de draden worden blootgelegd of
doorgesneden.
• Pas het netsnoer niet aan.
• Plaats geen zware voorwerpen op het netsnoer.
• Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.
• Sluit niet te veel apparaten aan op hetzelfde stopcontact.
• Gebruik geen stopcontact waarbij de stekker slecht contact
maakt.
• Plaats de tv in een vochtige of stoffige
omgeving of in een kamer met vettige
rook of stoom (nabij een kookfornuis of
luchtbevochtiger). Dat kan leiden tot
brand, elektrische schokken of
vervorming.
• Installeer de tv op plaatsen die onderworpen zijn aan extreme
temperaturen, zoals rechtstreeks zonlicht, nabij een radiator of
verwarming met ventilator. De tv kan oververhit raken in
dergelijke omstandigheden waardoor de kast kan vervormen
en/of storingen van de tv kunnen ontstaan.
OPMERKING OVER STROOMADAPTER (alleen
modellen met bijgeleverde voedingsadapter)
Waarschuwing
Stel dit toestel niet bloot aan regen of vocht om het risico op
brand of een elektrische schok te vermijden.
Plaats geen voorwerpen die met een vloeistof gevuld zijn, zoals
een vaas, op het toestel om brand of een elektrische schok te
vermijden. Installeer dit apparaat niet in een besloten ruimte
zoals een boekenrek of dergelijke.
• Zorg ervoor dat het stopcontact zich in de buurt van het toestel
bevindt en gemakkelijk bereikbaar is.
• Gebruik de stroomadapter en het netsnoer die bij de televisie
zijn geleverd.
• Gebruik geen andere stroomadapter. Dit kan een storing
veroorzaken.
• Sluit de stroomadapter aan op een gemakkelijk bereikbaar
stopcontact.
• Rol het netsnoer niet op rond de
stroomadapter. De draad kan
doorgesneden worden en/of dit kan een
storing van de mediaontvanger
veroorzaken.
• Raak de stroomadapter niet met natte handen aan.
• Als u iets abnormaals aan de stroomadapter opmerkt, verwijder
deze dan meteen uit het stopcontact.
• Zolang als de stekker van het toestel in het stopcontact steekt,
is het toestel niet afgekoppeld van het net, zelfs als het is
uitgeschakeld.
• Bij langdurig gebruik kan de stroomadapter warm worden. De
adapter kan heet aanvoelen als u deze met de hand aanraakt.
Verboden gebruik
Installeer/gebruik het televisietoestel niet op locaties, in
omgevingen of situaties die hierna worden weergegeven. Het
televisietoestel kan dan slecht gaan functioneren en brand,
elektrische schok, schade en/of letsel veroorzaken.
• Als de tv in de kleedkamer van een
openbare badruimte of hete bron wordt
gehangen, kan de tv beschadigd worden
door zwavel in de lucht.
• Om de beste beeldkwaliteit te garanderen, mag u het scherm
niet blootstellen aan rechtstreekse lichtstralen of zonlicht.
• Vermijd het verplaatsen van de tv van een koude plaats naar
een warme plaats. Plotse veranderingen in de
kamertemperatuur kunnen condensatie veroorzaken. Dat kan
ervoor zorgen dat de beeld- en/of kleurkwaliteit van de tv slecht
is. Als dat het geval is, dient u het vocht volledig te laten
verdampen voordat u de tv inschakelt.
Gebroken glas:
• Gooi niets tegen het televisietoestel. Het schermglas kan breken
door de impact en ernstig letsel veroorzaken.
• Als het scherm van het televisietoestel barst, mag u het toestel
pas aanraken nadat u de stekker uit het stopcontact hebt
getrokken. Anders kan dit een elektrische schok veroorzaken.
Wanneer de televisie niet wordt gebruikt
• Als u het televisietoestel een aantal dagen niet gebruikt, dan
moet het worden losgekoppeld van de netspanning vanwege
milieu- en veiligheidsredenen.
• Als het televisietoestel nog onder spanning staat wanneer het
net is uitgeschakeld, trekt u de stekker uit het stopcontact om
het televisietoestel volledig uit te schakelen.
• Bepaalde televisietoestellen kunnen over functies beschikken
waarvoor het toestel in de stand-by stand moet blijven om
correct te werken.
Locaties:
Voor kinderen
• Buiten (in direct zonlicht), aan de kust, op een schip of ander
vaartuig, in een voertuig, in medische instellingen, op instabiele
locaties, in de buurt van water, regen vocht of rook.
• Zorg dat kinderen niet op het televisietoestel klimmen.
• Houd kleine accessoires buiten het bereik van kinderen, zodat
deze niet kunnen worden ingeslikt.
5NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
NL
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\010COVTOC.
fm
In het geval de volgende problemen
optreden...
Schakel het televisietoestel uit en verwijder onmiddellijk de
netstekker uit het stopcontact als een van de volgende
problemen optreedt.
Vraag uw dealer of Sony-servicecentrum het toestel te laten
nakijken door gekwalificeerd servicepersoneel.
masterpage: Left
• Als u de hoek van het televisietoestel aanpast, moet u het
toestel langzaam verplaatsen om te voorkomen dat het
televisietoestel van de standaard schiet.
Optionele apparatuur
• het netsnoer is beschadigd.
• het netsnoer niet goed past.
• het televisietoestel is beschadigd omdat het is gevallen, er
tegenaan is geslagen of er iets naar is gegooid.
• een vloeibaar of vast voorwerp door de openingen in de kast
terecht is gekomen.
• Plaats optionele onderdelen of apparatuur die
elektromagnetische straling uitzendt op een afstand van het
televisietoestel. Anders kan beeldvervorming en/of ruis
optreden.
• Dit toestel is getest en compatibel bevonden met de limieten
vermeld in de EMC-richtlijn voor het gebruiken van een
verbindingssignaalkabel korter dan 3 meter.
• Dit apparaat is getest en voldoet in combinatie met een RFkabel korter dan 30 meter aan de voorschriften die gesteld zijn
in de EMC-richtlijn voor aansluiting via ether/satelliet/CATV.
Over de temperatuur van de LCD-televisie
Aanbeveling voor de F-stekker
Wanneer de LCD-televisie langdurig wordt gebruikt, worden de
randen van het beeldscherm warm. U kunt daar warmte voelen bij
aanraking met de hand.
De binnenste kabel mag maximaal 1,5 mm uit het
aansluitingsdeel steken.
In het geval:
Voorzorgsmaatregelen
Max.7 mm
Max.1,5 mm
(Referentieafbeelding van de F-stekker)
Televisie kijken
• Kijk televisie met gedempt licht, omdat televisie kijken in het
donker of gedurende een lange periode de ogen extra belast.
• Als u een hoofdtelefoon gebruikt, mag u het volume niet te
hoog zetten om gehoorbeschadiging te voorkomen.
LCD-scherm
• Hoewel het LCD-scherm is vervaardigd met precisietechnologie
en 99,99 % of meer van de pixels werken, kunnen er toch
donkere of heldere puntjes (rood, blauw of groen) permanent
zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk
van een LCD-scherm en duidt niet op een defect.
• Druk en kras niet op het scherm en plaats geen voorwerpen op
het televisietoestel. Het beeld kan hierdoor vervormen of het
LCD-scherm kan beschadigen.
• Als het televisietoestel op een koude plaats wordt gebruikt, kan
het beeld vlekkerig of donker zijn. Dit wijst niet op een storing.
Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.
• Bij langdurige weergave van stilstaande beelden kunnen
spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.
• Het scherm en de kast worden warm als het televisietoestel
wordt gebruikt. Dit duidt niet op een defect.
• Het LCD-scherm bevat een kleine hoeveelheid vloeibare
kristallen en kwik. Gooi het toestel weg volgens de geldende
lokale wetgeving en voorschriften.
Schermoppervlak/kast van het
televisietoestel behandelen en reinigen
Waarschuwing bij gebruik van de
afstandsbediening
• Let op de + en de - bij het plaatsen van de batterijen.
• Combineer geen verschillende typen batterijen, of oude en
nieuwe batterijen.
• Gooi oude batterijen niet gewoon weg, maar lever ze in. In
bepaalde regio’s kan het verwerken van batterijen aan regels
zijn gebonden. Neem hiervoor contact op met de lokale
autoriteiten.
• Hanteer de afstandsbediening met zorg. Laat de
afstandsbediening niet vallen, ga er niet op staan en mors er
geen vloeistof op.
• Plaats de afstandsbediening niet in de buurt van een
warmtebron, op een plek in direct zonlicht of in een vochtige
ruimte.
Draadloze functie van het toestel
• Gebruik dit apparaat niet in de buurt van medische apparatuur
(pacemaker enz.), omdat dit een storing van de medische
apparatuur kan veroorzaken.
• De signalen die dit toestel verzendt/ontvangt zijn gecodeerd,
maar toch dient u voorzichtig te zijn met onrechtmatige
interceptie. Wij kunnen niet verantwoordelijk worden gesteld
voor mogelijke problemen ten gevolge hiervan.
• Dit apparaat moet worden opgesteld en bediend met
inachtneming van een tussenruimte van 20 cm of meer tussen
de antenne van dit apparaat en iemands lichaam.
Zorg er om veiligheidsredenen voor dat u het netsnoer van het
televisietoestel loskoppelt voordat u het reinigt.
Neem de volgende voorzorgsmaatregelen in acht om verkleuring
of beschadiging van het materiaal of de coating van het scherm
te voorkomen.
• Reinig het schermoppervlak/de kast met een zachte doek om
stof te verwijderen. Bevochtig een zachte doek licht met een
verdund reinigingsmiddel bij hardnekkige stofvorming.
• Sproei nooit water of schoonmaakmiddelen
rechtstreeks op de tv. Dit kan naar de
onderzijde van het scherm lopen of op
uitwendige onderdelen terechtkomen en
de tv binnendringen, waardoor de tv kan
beschadigd raken.
• Gebruik geen schuursponsje, alkalisch/
zuurhoudend reinigingsmiddel, schuurpoeder of vluchtig
oplosmiddel, zoals alcohol, benzeen, thinner of
insectenbestrijdingsmiddel. Het gebruik van dergelijke
materialen of het langdurig in aanraking komen met rubber- of
vinylmaterialen kan beschadiging van het schermoppervlak en
het materiaal van de kast tot gevolg hebben.
• Het wordt aanbevolen de ventilatie-openingen regelmatig met
de stofzuiger te reinigen om een goede ventilatie te
handhaven.
6NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\010COVTOC.
fm
masterpage: Right
Wegwerpen van het televisietoestel
Verwijdering van oude elektrische
en elektronische apparaten (van
toepassing in de Europese Unie en
andere landen met gescheiden
inzamelingssystemen)
Dit symbool op het product of op de
verpakking wijst erop dat het product niet als
huishoudelijk afval mag worden behandeld.
Het moet echter naar een inzamelingspunt worden gebracht
waar elektrische en elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de correcte manier wordt
verwerkt, voorkomt u mogelijke negatieve gevolgen voor mens
en milieu die zijn gekoppeld aan verkeerde afvalbehandeling. Het
recyclen van materialen draagt bij aan het behoud van natuurlijke
bronnen. Voor meer details in verband met het recyclen van dit
product, kunt u contact opnemen met de gemeentelijke
instanties, de organisatie belast met de verwijdering van
huishoudelijk afval of de winkel waar u het product hebt gekocht.
NL
Verwijdering van oude batterijen
(van toepassing in de Europese
Unie en andere landen met
gescheiden-inzamelingssystemen)
Dit symbool op de batterij of op de verpakking
wijst erop dat de batterij van dit product niet als
huishoudelijk afval mag worden behandeld. Op sommige
batterijen kan dit symbool worden gebruikt in combinatie met
een chemisch symbool. Het chemisch symbool voor lood (Pb)
wordt toegevoegd wanneer de batterij meer dan 0,004 % lood
bevat. Door deze batterijen op juiste wijze af te voeren, vermijdt u
mogelijke negatieve gevolgen voor mens en milieu die zijn
gekoppeld aan verkeerde afvalbehandeling van de batterij. Het
recyclen van materialen draagt bij aan het behoud van natuurlijke
bronnen. In het geval dat de producten om redenen van
veiligheid, prestaties dan wel in verband met data-integriteit een
permanente verbinding met een ingebouwde batterij vereisen,
mag deze batterij enkel door gekwalificeerd servicepersoneel
worden vervangen. Om ervoor te zorgen dat de batterij op een
juiste wijze zal worden behandeld, dient u dit product aan het
eind van zijn levenscyclus in te leveren bij het juiste
inzamelingspunt voor het recyclen van elektrisch en elektronisch
materiaal. Voor alle andere batterijen verwijzen we u naar het
hoofdstuk over het veilig verwijderen van batterijen. Lever de
batterijen in bij het juiste inzamelingspunt voor het recyclen van
batterijen. Voor meer informatie over het recyclen van de batterij
kunt u contact opnemen met de gemeentelijke instanties, de
organisatie belast met de verwijdering van huishoudelijk afval of
de winkel waar u het product of batterij hebt gekocht.
7NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\030PAR.fm
masterpage: Left
  (Power) / + / –
Onderdelen en
bedieningselementen
Televisie
Druk kort op  om de televisie in te
schakelen.
Druk lang op  totdat de televisie
uitschakelt.
Als de televisie aanstaat,
Volume
Druk op de + of - knop om het volume te
verhogen/verlagen.
U kunt ook op  drukken totdat de
aanduiding wordt weergegeven. Verhoog/
verlaag het volume door de + of - knop in te
drukken.
Ingang
Druk op  totdat de
aanduiding wordt
weergegeven.
Verplaats de geselecteerde ingangsbron
door op de + (omhoog) of - (omlaag) knop
te drukken.
Programma
Druk op  totdat de PROG aanduiding
wordt weergegeven.
Selecteer het programma door op de +
(omhoog) of - (omlaag) knop te drukken.
 (Sensoren/LED-indicator)

CAM (Conditional Access Module)
• Biedt toegang tot betaalde
televisiediensten. Voor details zie de
gebruiksaanwijzing die bij de CAM is
geleverd.
• Steek de smart-card niet direct in het
CAM-slot van de televisie. Het moet in de
Conditional Access Module worden
gestoken die door uw erkende dealer
wordt geleverd.
• CAM wordt in sommige landen niet
ondersteund. Neem contact op met uw
erkende dealer.
• Als u omschakelt naar een digitaal
programma na het gebruik van
internetvideo kan er een CAM-bericht
verschijnen.
• Ontvangt signalen van de
afstandsbediening.
Plaats niets over de sensor.
Anders kan dit de werking ervan
beïnvloeden.
• Brandt oranje wanneer de [Sleep Timer]*
of [Timer Aan]* is ingesteld, of wanneer de
televisie in de fotolijstmodus* staat.
• Brandt wit wanneer [Energiebesparend]*
is ingesteld op [Beeld uit]*.
• Brandt wit wanneer de televisie wordt
ingeschakeld.
• Brandt niet wanneer de televisie in de
stand-bymodus staat.
• Knippert wanneer de afstandsbediening
wordt gebruikt.
• In de opnamestand licht dit rood op.
(Alleen voor bepaalde regio's/landen/
televisiemodellen)
* Voor meer gedetailleerde informatie druk op HOME
op de afstandsbediening en selecteer dan [Helpgids]
in het menu [Instellingen].
Opmerking
• Zorg ervoor dat de televisie volledig is uitgeschakeld
voordat u het netsnoer uit het stopcontact trekt.
• Trek de stekker uit het stopcontact om de
stroomtoevoer naar de televisie volledig te
onderbreken.
• Nadat u een ingang heeft geselecteerd, moet u even
wachten voordat het toestel omschakelt naar deze
andere ingang.
8NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\030PAR.fm
masterpage: Right
 DIGITAL/ANALOG
Afstandsbediening
De vorm van de afstandsbediening, plaats,
beschikbaarheid en functie van de
afstandsbedieningsknop kan afhankelijk
van uw regio/land/TV-model verschillen.
Om tussen de digitale en analoge input te
schakelen.
 Cijfertoetsen
• Om kanalen te selecteren. Voer het
tweede cijfer vlug in voor kanalen hoger
dan 10.
• Voer het driecijferige getal van het
paginanummer in de tekstmodus in om
de pagina te selecteren.
 EXIT
Terugkeren naar het vorige scherm of het
menu verlaten. Als een interactieve
toepassingsservice beschikbaar is, druk dan
op afsluiten om de service te beëindigen.
 Kleurtoetsen
Geeft de bedieningsgids weer (wanneer
kleurtoetsen beschikbaar zijn).

YouTube (Alleen voor bepaalde
regio's/landen/televisiemodellen)
Geeft toegang tot de onlineservice
“YouTube”.

/
(Info / tekst weergeven)
• Geeft informatie weer. Druk eenmaal op
de knop om de informatie weer te geven
over het programma/de input dat/die u
aan het bekijken bent. Druk nogmaals om
de weergave van de informatie te
stoppen.
• Toont ook verborgen informatie in de
tekstmodus (bv. antwoorden van een
quiz).
 SLEEP
Druk hier herhaaldelijk op totdat de televisie
de tijd in minuten weergeeft ([Uit]/[15 min]/
[30 min]/[45 min]/[60 min]/[90 min]/
[120 min]) en u de tijd kunt selecteren dat de
televisie ingeschakeld moet blijven, voordat
de televisie uitschakelt. Druk herhaaldelijk
op SLEEP totdat [Uit] verschijnt, om de
slaaptimer te annuleren.

/
(Ingang selecteren / Tekst
vasthouden)

• Om de inputbron te selecteren en weer te
geven.
• Behoudt de huidige pagina in de
tekstmodus.

////
(Item selecteren / Enter)
• Om items te selecteren of aan te passen.
• Om de geselecteerde items te bevestigen.
RETURN
• Om terug te keren naar het vorige scherm
of een weergegeven menu.
• Om het afspelen van foto's/muziek-/
video-bestanden te stoppen.
9NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
NL
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\030PAR.fm
 HOME
TV-besturing:
Gebruik het [TV-besturing]-menu om de
televisie te bedienen via het [Start (menu)]
of het [Optie]-menu.
Om het menu weer te geven of te
annuleren.
  +/– (Volume)
Terugkeren naar TV:
Kies deze optie om terug te keren naar het
televisieprogramma.
Om het volume aan te passen.
 AUDIO
Selecteer het geluid van de meertalige bron
of 2-voudig geluid voor het programma dat
u nu bekijkt (hangt af van het programma).

masterpage: Left
  (Tekst)
Geeft tekst weer in de tekstmodus.
Iedere keer wanneer u op  drukt,
verandert de display als volgt:
Tekst  Tekst over de televisieweergave
(gemengde modus)  Geen tekst (Verlaten
van de tekstdienst)
(Ondertitel)
Wijzigt de instelling van de ondertiteling.
 //////
• Gebruik de media-inhoud op de TV en het
aangesloten BRAVIA Sync-compatible
apparaat.
• Deze toets kan ook worden gebruikt om
de afspeelservice VOD (Video on demand)
te bedienen.
De beschikbaarheid is afhankelijk van de
VOD-service.
 NETFLIX (Alleen voor bepaalde regio's/
landen/televisiemodellen)
 REC (niet beschikbaar voor Italië)
 OPTIONS
Het huidige programma opnemen met de
USB HDD-opnamefunctie.
Geeft toegang tot de onlineservice
"NETFLIX".

Geeft een lijst weer die de sneltoetsen bevat
naar sommige instelmenu's.
De opties in de lijst variëren afhankelijk van
de huidige input en de inhoud.
  (Televisie stand-by)
Om de televisie in te schakelen of om naar
de stand-bymodus te schakelen.

Apparaatbesturing:
Gebruik de [Apparaatbesturing] om de
apparaten te besturen die compatibel zijn
met BRAVIA Sync-beheer. Selecteer de
opties uit [Start (menu)], [Optie], [Inhoud] en
[Uitschakelen] om het apparaat te bedienen.
Speakers:
Selecteer [TV-speaker] of [Audiosysteem]
om het geluid van de televisie via de
luidsprekers van de televisie of het
aangesloten audioapparaat te laten klinken.
(Spring)
Om terug te keren naar het vorige kanaal of
input die langer dan 15 seconden bekeken
werd.
 SYNC MENU
Druk op deze knop om het BRAVIA Syncmenu weer te geven en selecteer
vervolgens het aangesloten HDMI-apparaat
in [Apparaatselectie].
De volgende opties kunnen worden
geselecteerd in het BRAVIA Sync Menu.
GUIDE (EPG)
Geeft de digitale EPG (Electronic Programme
Guide) weer.
 PROG +/–/
/
• Om het volgende (+) of vorige (-) kanaal te
selecteren.
• In de tekstmodus wordt de volgende ( )
of vorige ( ) pagina geselecteerd.
  (Geluidsonderbreking)
Om het geluid te dempen. Druk nogmaals
op de knop om het geluid te herstellen.
 TITLE LIST (niet beschikbaar voor Italië)
Geef de titellijst weer.

(Breedbeeldmodus)
Om de schermweergave aan te passen.
Druk meermaals om de gewenste
schermbreedte te selecteren.
10NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\030PAR.fm
masterpage: Right
Tip
• De knoppen met het cijfer 5, , PROG + en AUDIO
hebben een voelstip. Gebruik de voelstippen als
referentie wanneer u de televisie bedient.
Opmerking
• Als de gebruiker een digitale teksttoepassing start
met de 'text'-knop wanneer de ondertiteling
geactiveerd is, is het mogelijk dat de ondertiteling in
sommige gevallen niet meer wordt weergegeven.
Wanneer de gebruiker de digitale teksttoepassing
verlaat, wordt de ondertiteling automatisch opnieuw
weergegeven.
NL
11NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\040WAT.fm
De televisie op het internet
aansluiten
Een internetverbinding tot
stand brengen
Om de netwerkfuncties van de televisie te
gebruiken, moet deze verbinding hebben met
het internet.
HOME  [Systeem Settings] 
[Instellingen]  [Netwerk] 
[Netwerkinstellingen].
Voor meer gedetailleerde informatie druk op
HOME op de afstandsbediening en selecteer
dan [Helpgids] in het menu [Instellingen].
masterpage: Left
Tv kijken
1
Druk op  op de tv of op de
afstandsbediening om de tv in te
schakelen.
2
Druk op DIGITAL/ANALOG om tussen de
digitale en analoge ingangen te
schakelen.
3
Druk op de cijfertoetsen of op PROG +/–
om een televisiezender te kiezen.
4
Druk op  +/– om het volume aan te
passen.
In digitale modus
Er verschijnt kort een tekst met informatie.
De volgende pictogrammen kunnen worden
weergegeven.
: Dataservice (uitzendtoepassing)
: Radioservice
: Gecodeerde/abonneeservice
:
Meerdere audiotalen beschikbaar
: Ondertitels beschikbaar
: Ondertitels voor doven en
slechthorenden beschikbaar
: Aanbevolen leeftijd voor huidig
programma (van 3 tot 18 jaar)
: Kinderslot
: Digitale programmavergrendeling
: Audio voor mensen met een visuele
beperking beschikbaar
: Audio van gesproken ondertitels
beschikbaar
: Meerkanaalsaudio beschikbaar
12NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\050OPT.fm
masterpage: Right
Films bekijken die op externe apparatuur staat
Verbindingsschema
U kunt een breed gamma aan optionele apparatuur aansluiten op uw televisie.
Opmerking
• Afhankelijk van het model van de televisie, kan het aansluiten van een groot USB-apparaat storing bij andere
aangesloten apparaten veroorzaken.
• Als u een groot USB-apparaat aansluit, moet u niet meer dan 1 USB-aansluiting gebruiken.
Hoofdtelefoon/
Audio Systeem/
Subwoofer
HDMI-apparaat
*3
*1
Conditional
Access
Module
NL
Digitale fotocamera/
Camcorder/USBopslagapparaat
*2
Digitale fotocamera/
Camcorder/USBopslagapparaat
*1
HDMI-apparaat
*1
Kabel/Antenne/
Extern aansluitkastje
Router
Videorecorder/
spelconsoles/
dvd-speler/
camcorder/Extern
aansluitkastje*5
Audio
Systeem met
optische
audio-ingang
Audio Systeem
met ARC/HDMIapparaat
*2
*4
Satelliet
13NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\050OPT.fm
masterpage: Left
Opmerking
*1
< 12 mm
< 21 mm
*2
*3
De aansluitingen, labels en functies kunnen afhankelijk van het regio/land/model van de televisie afwijken.
Ondersteunt alleen een 3-polige stereo mini-aansluiting.
*4
< 14 mm
*5
Gebruik voor een extern apparaat dat alleen SCART AV OUT heeft, een SCART-RCA-adapter.
14NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\050OPT.fm
masterpage: Right
De televisie op de wand installeren
De gebruiksaanwijzing van deze televisie geeft alleen de stappen voor installatie van de televisie voor
wandmontage, voordat deze op de wand wordt gemonteerd.
Voor klanten:
Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de installatie van
uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer de
televisie niet zelf te installeren.
Voor Sony-verkopers en aannemers:
Schenk goed aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het
onderzoek van dit product.
Voldoende ervaring is vereist om dit product te installeren, met name om te bepalen of de wand het
gewicht van de televisie kan dragen. Vertrouw de bevestiging van dit product op de wand toe aan
Sony-verkopers of erkende aannemers en schenk goed aandacht aan de veiligheid tijdens de
installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of
onjuiste installatie.
Gebruik de wandmontagesteun SU-WL450 (niet bijgeleverd) om de televisie op de wand te installeren.
Bij het installeren van de wandmontagesteun raadpleegt u ook de gebruiksaanwijzing en de
installatiegids die bij de wandmontagesteun zijn geleverd.
Zie voor instructies over montage van de wandmontagesteun de installatie-informatie (wandmontagesteun) op de
productpagina van uw televisiemodel.
www.sony.eu/support/
15NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
NL
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\060ADD.fm
Bijkomende informatie
Problemen oplossen
Wanneer het LED-indicatielampje rood
knippert, telt u hoeveel keer het lampje
knippert (intervaltijd is drie seconden).
Als het LED-indicatielampje rood knippert, reset
u de televisie door het netsnoer gedurende
twee minuten los te koppelen van de televisie
en vervolgens de televisie terug in te schakelen.
Als het probleem zich nog steeds voordoet,
contacteert u uw verkoper of het Sonyservicecentrum en vertelt u hoeveel keer het
lampje knippert (intervaltijd is drie seconden).
Druk op  op de televisie om deze uit te
schakelen, koppel het netsnoer los en informeer
uw verkoper of het Sony-servicecentrum.
Controleer onderstaande items wanneer het
LED-indicatielampje niet knippert.
Als het probleem aanhoudt, moet u de televisie
laten nakijken door bevoegd
onderhoudspersoneel.
masterpage: Left
Vertekend beeld (gestippelde lijnen of
strepen)
 Houd de televisie uit de buurt van elektrische
geluidsbronnen, zoals auto's, motors,
haardrogers of optionele apparatuur.
 Laat bij het installeren van optionele apparatuur
wat ruimte tussen de apparatuur en de televisie.
 Controleer de aansluiting van de antenne/kabel.
 Houd de antennekabel uit de buurt van andere
verbindingskabels.
Beeldruis of geluid bij het bekijken van een
televisiekanaal
 Pas [AFT] (Automatische fine tuning) aan om een
beter ontvangst te verkrijgen. Deze functie is
alleen voor analoge televisiekanalen.
Beeldcontouren zijn vervormd
 Wijzig de huidige instelling van [Film Mode]* naar
een andere instelling.
Algemeen
De televisie wordt automatisch uitgeschakeld
(de televisie gaat naar de stand-bymodus)
 Controleer of de [Sleep Timer]* geactiveerd is.
 Controleer of de [Duur]* geactiveerd is door de
[Timer Aan]* of [Fotokader-instellingen]*.
Beeld
Geen beeld (scherm is zwart) en geen geluid
 Controleer de aansluiting van de antenne/kabel.
 Verbind de televisie met het stopcontact en druk
op  op de televisie of op de afstandsbediening.
Dubbel beeld of ghosting
 Controleer de antenne-/kabelverbinding, de
locatie of de richting.
Er verschijnt enkel sneeuw en ruis op het
scherm
 Controleer of de [Inactieve TV standby]*
geactiveerd is.
Sommige ingangsbronnen kunnen niet
worden geselecteerd
 Selecteer [AV voorkeuze]* en [Altijd]* voor de
ingangsbron.
De afstandsbediening werkt niet
 Vervang de batterijen.
* Voor meer gedetailleerde informatie druk op HOME
op de afstandsbediening en selecteer dan [Helpgids]
in het menu [Instellingen].
 Controleer of de antenne gebogen of gebroken is.
 Controleer of de antenne nog steeds bruikbaar is
(drie tot vijf jaar bij normaal gebruik, één tot twee
jaar aan de kust).
16NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\060ADD.fm
masterpage: Right
Ingangs/uitgangsaansluitingen
Specificaties
Antenne/kabel
Systeem
Satellietantenne*1
75 ohm externe aansluiting voor VHF/UHF
Beeldschermsysteem
LCD (Liquid Crystal Display)-scherm, LED-licht
Televisiesysteem
Hangt af van uw land-/regioselectie/TV-model
Analoog: B/G, D/K, I
Digitaal: DVB-T/DVB-C
DVB-T2*1
Satelliet*1: DVB-S/DVB-S2
Kleur-/videosysteem
Analoog: PAL/SECAM/NTSC3.58 (alleen video)/
NTSC4.43 (alleen video)
Digitaal: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC
HP/[email protected], H.265/HEVC MP/[email protected] (4K
60fps)
Beschikbare kanalen
Hangt af van uw land-/regioselectie/TV-model
Analoog: UHF/VHF/Kabel
Digitaal: UHF/VHF/Kabel
Satelliet*1: IF-frequentie 950-2.150 MHz
Geluidsuitgang
10 W + 10 W
Draadloze technologie
Frequentieband(en)
Draadloze LAN (IEEE802.11b/g/n)
Frequentiebereik
Uitgangsvermogen
2.400 - 2.483,5 MHz
< 20,0 dBm
Softwareversie
TV: v8.___-____-_.___-____ / v8.___-____*
Zie [Klantondersteuning] onder het [Instellingen]
menu.
Alle updates in de toekomst van software/
firmware voor deze apparatuur/accessoires/
onderdelen zullen nooit tot gevolg hebben dat
deze niet meer voldoet aan Richtlijn
2014/53/EU.
* Alleen voor bepaalde landen/regio's/
televisiemodellen.
Vrouwelijke connector type F, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Enkel
kabeldistributiesysteem EN50494.
/
AV IN
Video/audio-ingang (RCA-aansluitingen)
HDMI IN 1/2/3 (ARC) (ondersteuning voor
4K-resolutie, compatibel met HDCP 2.2)
HDMI-video: 4096 × 2160p (24, 50, 60 Hz),
3840 × 2160p (24, 25, 30, 50, 60 Hz), 1080p
(30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p
(30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i
* HDMI IN 2 en IN 3 bieden ondersteuning voor HDMIindelingen van hoge kwaliteit zoals 4K 60p/50p 4:2:0
10 bit, 4:4:4, 4:2:2.
Pc-ingang: (resolutie (horizontale frequentie,
verticale frequentie))
640 × 480, 31,5 kHz, 60 Hz
800 × 600, 37,9 kHz, 60 Hz
1.024 × 768, 48,4 kHz, 60 Hz
1.280 × 1.024, 64,0 kHz, 60 Hz
1.152 × 864, 67,5 kHz, 75 Hz
1.600 × 900, 55,9 kHz, 60 Hz
1.680 × 1.050, 65,3 kHz, 60 Hz
*1.920 × 1.080, 67,5 kHz, 60 Hz
* Wanneer de 1080p tijdsinstellingen worden
toegepast op de HDMI input wordt hij behandeld
als video timing en niet als PC timing voor
schermformaat.
Audio:
Tweekanaals lineaire PCM: 32/44,1/48 kHz 16/
20/24 bits, Dolby Digital, Dolby Digital Plus, DTS
ARC (Audio Return Channel) (alleen HDMI IN 3)
Tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby
Digital, Dolby Digital Plus, DTS
DIGITAL AUDIO OUT (OPTICAL)
Digitale optische aansluiting (Tweekanaals
lineaire PCM: 48 kHz 16 bits, Dolby Digital, DTS)
AUDIO OUT
/ (stereo mini-aansluiting)
Hoofdtelefoon, audio-uitgang, subwoofer
1,
2,
3 (HDD REC) (Functie niet
beschikbaar in Italië)
USB-poort
CAM-sleuf (Conditional Access Module)
DC IN 19.5 V (alleen modellen met
bijgeleverde voedingsadapter)
Ingang voedingsadapter
17NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
NL
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\060ADD.fm
LAN (afhankelijk van de land-/gebied)
10BASE-T/100BASE-TX-stekker (Afhankelijk van de
besturingsomgeving van het netwerk kan de
verbindingssnelheid variëren. De
communicatiesnelheid en -kwaliteit van
10BASE-T/100BASE-TX worden niet gegarandeerd
voor deze tv.)
Andere
Optionele accessoires
Wandmontagesteun: SU-WL450
Bedrijfstemperatuur
0 ºC – 40 ºC
Bedrijfsvochtigheid
10 % – 80 % RH (niet-condenserend)
Stroom, productspecificaties en
overig
Stroomvereisten
m.u.v. van modellen met een bijgeleverde
voedingsadapter
220 V - 240 V AC, 50 Hz
alleen modellen met bijgeleverde
voedingsadapter
19,5 V DC met voedingsadapter
Waarde: Input 220 V - 240 V AC, 50 Hz
Energie-efficiëntieklasse
KD-65XF70xx: A+
KD-55XF70xx: A
KD-49XF70xx: A
KD-43XF70xx: A
Schermgrootte (diagonaal gemeten) (ong.)
KD-65XF70xx: 163,9 cm / 65 inch
KD-55XF70xx: 138,8 cm / 55 inch
KD-49XF70xx: 123,2 cm / 49 inch
KD-43XF70xx: 108,0 cm / 43 inch
Stroomverbruik
In [Standaard]-modus
KD-65XF70xx: 106 W
KD-55XF70xx: 111 W
KD-49XF70xx: 73 W
KD-43XF70xx: 64 W
In [Levendig]-modus
KD-65XF7096: 182 W
KD-65XF7093: 171 W
KD-65XF7005: 182 W
KD-65XF7004: 182 W
KD-65XF7003: 171 W
KD-65XF7002: 171 W
KD-65XF7000: 171 W
KD-55XF7096: 183 W
KD-55XF7093: 172 W
KD-55XF7077: 183 W
KD-55XF7073: 172 W
KD-55XF7005: 183 W
KD-55XF7004: 183 W
masterpage: Left
KD-55XF7003: 172 W
KD-55XF7002: 172 W
KD-55XF7000: 172 W
KD-49XF7096: 115 W
KD-49XF7093: 100 W
KD-49XF7077: 115 W
KD-49XF7073: 100 W
KD-49XF7005: 115 W
KD-49XF7004: 115 W
KD-49XF7003: 100 W
KD-49XF7002: 100 W
KD-49XF7000: 100 W
KD-43XF7096: 100 W
KD-43XF7093: 95 W
KD-43XF7077: 100 W
KD-43XF7073: 95 W
KD-43XF7005: 100 W
KD-43XF7004: 100 W
KD-43XF7003: 95 W
KD-43XF7002: 95 W
KD-43XF7000: 95 W
Gemiddeld jaarlijks energieverbruik*2
KD-65XF70xx: 155 kWh
KD-55XF70xx: 162 kWh
KD-49XF70xx: 107 kWh
KD-43XF70xx: 93 kWh
Stand-by stroomverbruik*3*4
0,50 W
Beeldschermresolutie
3.840 punten (horizontaal) × 2.160 lijnen
(verticaal)
Afmetingen (ong.) (b × h × d)
met tafelstandaard
KD-65XF70xx: 146,1 × 90,7 × 35,5 cm
KD-55XF70xx: 124,2 × 78,4 × 35,6 cm
KD-49XF70xx: 110,1 × 70,5 × 27,9 cm
KD-43XF70xx: 97,0 × 63,0 × 27,8 cm
zonder tafelstandaard
KD-65XF70xx: 146,1 × 84,4 × 8,0 cm
KD-55XF70xx: 124,2 × 72,1 × 8,0 cm
KD-49XF70xx: 110,1 × 64,5 × 5,8 cm
KD-43XF70xx: 97,0 × 57,1 × 5,8 cm
Gewicht (ong.)
met tafelstandaard
KD-65XF70xx: 21,4 kg
KD-55XF70xx: 17,4 kg
KD-49XF70xx: 12,6 kg
KD-43XF70xx: 10,4 kg
zonder tafelstandaard
KD-65XF70xx: 20,2 kg
KD-55XF70xx: 16,2 kg
KD-49XF70xx: 12 kg
KD-43XF70xx: 9,8 kg
18NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\060ADD.fm
*1
*2
*3
*4
Niet alle tv-sets beschikken over DVB-T2- of DVB-S/
S2-technologie of een satellietantenneaansluiting.
Jaarlijks energieverbruik, gebaseerd op het
energieverbruik van een televisie die 4 uur per dag
werkt gedurende 365 dagen. Het werkelijke
energieverbruik hangt af van hoe vaak de televisie
wordt gebruikt.
Het gespecificeerde stand-byvermogen wordt
bereikt nadat de televisie de noodzakelijke interne
processen beëindigt.
Het stroomverbruik tijdens stand-by neemt toe als
uw televisie aangesloten is op het netwerk.
Opmerking
• De beschikbaarheid van optionele accessoires hangt
af van het land/de regio/het televisiemodel/stock.
• Verwijder de namaakkaart uit de TV CAM (Conditional
Access Module)-sleuf alleen om een smartcard in de
CAM te plaatsen.
• Het ontwerp en de specificaties kunnen zonder
voorafgaande kennisgeving worden gewijzigd.
Opmerkingen betreffende de digitale
televisiefunctie
• Digitale televisie (DVB, ether, satelliet en
kabel), interactieve diensten en
netwerkfuncties zijn wellicht niet in alle
landen of gebieden beschikbaar. Sommige
functies kunnen niet zijn ingeschakeld of
werken wellicht niet goed bij bepaalde
aanbieders en netwerkomgevingen.
Bepaalde aanbieders van televisiediensten
kunnen voor hun service kosten in
rekening brengen.
• Deze televisie ondersteunt digitale
uitzendingen met gebruik van MPEG-2,
H.264/MPEG-4 AVC en H.265/HEVC
codecs, maar ondersteuning van alle
bedienings-/onderhoudssignalen die in de
loop der tijd kunnen wijzigen, kan niet
worden gegarandeerd.
Informatie over handelsmerken
masterpage: Right
• "Blu-ray Disc", "Blu-ray" en het "Blu-ray
Disc" logo zijn handelsmerken van Blu-ray
Disc Association.
• Raadpleeg http://patents.dts.com voor
meer informatie over DTS-patenten.
Gefabriceerd onder licentie van DTS, Inc.
DTS, het overeenkomstige symbool en DTS
gecombineerd met het overeenkomstige
symbool zijn gedeponeerde
handelsmerken, en DTS Digital Surround is
een handelsmerk van DTS, Inc. © DTS, Inc.
Alle rechten voorbehouden.
• TUXERA is een gedeponeerd handelsmerk
van Tuxera Inc. in de VS en andere landen.
• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. All rights reserved.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® en
Miracast® zijn geregistreerde
handelsmerken van Wi-Fi Alliance.
• Wi-Fi Protected Setup™ is een
handelsmerk van Wi-Fi Alliance.
• Het Wi-Fi CERTIFIED™-logo is een
keurmerk van de Wi-Fi Alliance.
• Netflix is een geregistreerd handelsmerk
van Netflix, Inc.
• "YouTube" en het "YouTube-logo" zijn
geregistreerde handelsmerken van Google
Inc.
Enkel voor satellietmodellen:
• DiSEqC™ is een handelsmerk van
EUTELSAT.
Deze tv biedt ondersteuning voor DiSEqC
1.0. Deze tv is niet geschikt voor het
aansturen van gemotoriseerde antennes.
• Alle andere handelsmerken zijn eigendom
van de betreffende eigenaren.
• De begrippen HDMI, HDMI High-Definition
Multimedia Interface en het HDMI-logo zijn
handelsmerken of geregistreerde
handelsmerken van HDMI Licensing
Administrator, Inc. in de Verenigde Staten
en andere landen.
• Geproduceerd onder licentie van Dolby
Laboratories. Dolby, Dolby Audio en het
dubbele-D-symbool zijn handelsmerken
van Dolby Laboratories.
• "BRAVIA",
en BRAVIA Sync zijn
handelsmerken of geregistreerde merken
van Sony Corporation.
19NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
NL
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\03NL\060ADD.fm
masterpage: Left
Actual resolution: 3840 x 2160 pixels
Résolution actuelle: 3840 x 2160 pixels
Risoluzione effettiva: 3840 x 2160 pixel
Resolução do ecrã: 3840 x 2160 pixels
Resolución real: 3840 x 2160 píxeles
πραγματική ανάλυση: 3840 x 2160 pixels
20NL
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\010COVTOC.
fm
Inhaltsverzeichnis
WICHTIGER HINWEIS. . . . . . . . . . . . . . . . . . . . 3
Sicherheitsinformationen . . . . . . . . . . . . . . . 3
Sicherheitsmaßnahmen. . . . . . . . . . . . . . . . . 6
Teile und Steuerelemente . . . . . . . . . . . . . 8
Fernsehgerät . . . . . . . . . . . . . . . . . . . . . . . . . .8
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . 9
Verbinden des Fernsehgeräts mit dem
Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Einrichten der Internetverbindung . . . . . . . 12
Fernsehempfang . . . . . . . . . . . . . . . . . . . 12
Bilder von angeschlossenen Geräten
anschauen . . . . . . . . . . . . . . . . . . . . . . . . 13
Verbindungsdiagramm . . . . . . . . . . . . . . . . 13
Montieren des Fernsehgeräts an der
Wand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Weitere Informationen . . . . . . . . . . . . . . 16
masterpage: Left
Internetverbindung und Datenschutz
Dieses Produkt verbindet sich bei Ersteinrichtung mit dem
Internet, sobald eine Netzwerkverbindung besteht, um die
Internetverbindung zu prüfen und später den Startbildschirm
zu konfigurieren. Ihre IP-Adresse wird bei dieser und allen
anderen Internetverbindungen verwendet. Wenn Sie
überhaupt nicht möchten, dass Ihre IP-Adresse verwendet
wird, richten Sie die WLAN-Internetfunktion nicht ein und
schließen kein Internet-Kabel an. Weitere Informationen zu
Internetverbindungen entnehmen Sie bitte den in den
Einrichtungsbildschirmen angezeigten Informationen zum
Datenschutz.
Einleitung
Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden
haben.
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das
Fernsehgerät verwenden, und bewahren Sie es auf, um später bei
Bedarf darin nachschlagen zu können.
Hinweis
• Lesen Sie sich vor der Bedienung des Fernsehgeräts die
„Sicherheitsinformationen“ durch (Seite 3).
• Darstellungen und Abbildungen, die im Einrichtungshandbuch
und in dieser Anleitung verwendet werden, dienen nur der
Referenz und können vom tatsächlichen Produkt abweichen.
• Das „xx“ in der Modellbezeichnung steht für eine Ziffer, die auf
das Design, eine Farbvariante oder das Fernsehsystem hinweist.
Befestigen des Tischständers am
Fernsehgerät
Siehe Einrichtungshandbuch oben auf dem Kissen.
Störungsbehebung. . . . . . . . . . . . . . . . . . . . 16
Technische Daten . . . . . . . . . . . . . . . . . . . . . 17
Hilfe (Manuell) (Nur in bestimmten
Regionen/Ländern bzw. für bestimmte
Fernsehmodelle)
Für detailliertere Informationen drücken Sie HOME auf der
Fernbedienung und wählen dann [Hilfe] unter dem Menü
[Einstellungen]. Sie können die Hilfe auch von Ihrem PC oder
Smartphone aus aufrufen (Informationen finden Sie auf der
hinteren Umschlagseite).
Position des Bezeichnungsschildes
Aufkleber für Fernsehgerät-Modellnummer, Herstellungsdatum
(Jahr/Monat) und Betriebsspannung befinden sich auf der
Rückseite des Fernsehgeräts oder auf der Verpackung.
Für Modelle mit mitgeliefertem Netzteil:
Die Aufkleber mit der Modellnummer und Seriennummer des
Netzteils befinden sich an der Unterseite des Netzteils.
2DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\010COVTOC.
fm
WARNUNG
UM FEUERGEFAHR ZU
VERMEIDEN, HALTEN
SIE KERZEN UND JEGLICHE
OFFENEN FLAMMEN
JEDERZEIT VON DIESEM
GERÄT FERN.
WICHTIGER HINWEIS
Dieses Produkt wurde von oder für die Sony Visual Products
Inc. hergestellt.
EU Importeur: Sony Europe Limited.
Anfragen an den Importeur oder zur Produktkonformität auf
Grundlage der Gesetzgebung in Europa senden Sie bitte an
den Bevollmächtigten Sony Belgium, bijkantoor van Sony
Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien.
Hinweis für Funkgeräte
Hiermit erklärt Sony Visual Products Inc., dass die
Funkanlagentypen KD-65XF7096, KD-65XF7093,
KD-65XF7005, KD-65XF7004, KD-65XF7003,
KD-65XF7002, KD-65XF7000, KD-55XF7096, KD-55XF7093,
KD-55XF7077, KD-55XF7073, KD-55XF7005, KD-55XF7004,
KD-55XF7003, KD-55XF7002, KD-55XF7000, KD-49XF7096,
KD-49XF7093, KD-49XF7077, KD-49XF7073, KD-49XF7005,
KD-49XF7004, KD-49XF7003, KD-49XF7002, KD-49XF7000,
KD-43XF7096, KD-43XF7093, KD-43XF7077, KD-43XF7073,
KD-43XF7005, KD-43XF7004, KD-43XF7003, KD-43XF7002,
KD-43XF7000 der Richtlinie 2014/53/EU entsprechen. Der
vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
http://www.compliance.sony.de/
masterpage: Right
• Keine Aufstellung des Fernsehers auf hohen Möbelstücken (z. B.
Schränken oder Bücherregalen) ohne Verankerung des
Möbelstücks und des Fernsehers auf einem geeigneten Träger.
• Keine Aufstellung des Fernsehers auf Tüchern oder anderen
Materialien, die sich evtl. zwischen dem Fernseher und dem
unterstützenden Möbelstück befinden.
• Aufklärung von Kindern über die Gefahren beim Klettern auf
Möbelstücke, um den Fernseher oder seine Regler zu erreichen.
Wenn Sie Ihren vorhandenen Fernseher behalten und an einem
anderen Ort aufstellen, sollten die gleichen Hinweise wie oben
genannt beachtet werden.
Installation/Einstellung
Installieren und benutzen Sie das Fernsehgerät unter
Berücksichtigung der im Folgenden angegebenen Anweisungen,
um alle Risiken wie Feuer, Stromschlag oder Beschädigungen
und/oder Verletzungen zu vermeiden.
Geräte, die über den Netzanschluss oder über andere Geräte mit
Schutzerdungsanschluss an die Schutzerdung der
Gebäudeinstallation und über Koaxialkabel an ein
Fernsehverteilsystem angeschlossen sind, können unter
Umständen eine Brandgefahr darstellen. Der Anschluss an ein
Fernsehverteilsystem muss daher über eine Einrichtung erfolgen,
die unterhalb eines bestimmten Frequenzbereichs (Trennwandler,
siehe EN 60728-11) eine galvanische Trennung gewährleistet.
Installation
• Das Fernsehgerät sollte neben einer frei zugänglichen
Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche,
um zu verhindern, dass es herunterfällt und Personenschäden
oder Sachschäden verursacht.
• Stellen Sie das Fernsehgerät so auf, dass der Tischständer des
Fernsehgeräts nicht über den Fernsehständer (nicht
mitgeliefert) hinausragt. Wenn der Tischständer über den
Fernsehständer hinausragt, kann das Fernsehgerät umkippen
und herunterfallen, was zu Verletzungen bzw. Schäden am
Fernsehgerät führen kann.
Dieses Rundfunkgerät ist in der EU ohne Verstoß gegen die
geltenden Bestimmungen zur Nutzung von Funkfrequenzen
einsetzbar.
Sicherheitsinformationen
WARNUNG
Achtung
Es besteht Explosionsgefahr, wenn beim Ersetzen der Batterie ein
falscher Batterietyp gewählt wird.
Batterien dürfen nicht übermäßiger Hitze, wie Sonnenlicht, einem
Feuer oder Ähnlichem oder extrem niedrigem Luftdruck
ausgesetzt werden, der zu einer Explosion oder einem Austritt
von entzündbaren Flüssigkeiten oder Gasen führen kann.
• Wandeinbauten sollten nur von qualifiziertem Fachpersonal
ausgeführt werden.
• Aus Sicherheitsgründen wird dringend empfohlen,
ausschließlich Sony Zubehörteile zu verwenden, inklusive:
Wandhalterung – SU-WL450
Stabilitätsgefahr
Ein Fernseher kann herunterfallen und dadurch schwere oder
sogar tödliche Körperverletzungen verursachen.
Stellen Sie einen Fernseher niemals auf einem instabilen
Untergrund auf. Ein Fernseher kann herunterfallen und dadurch
schwere oder sogar tödliche Körperverletzungen verursachen.
Viele Verletzungen, insbesondere von Kindern, können
vermieden werden, indem einfache Sicherheitsmaßnahmen
eingehalten werden, wie z. B.:
• Verwendung von Regalen oder Sockeln, die vom Hersteller des
Fernsehers empfohlen werden.
• Ausschließliche Verwendung von Möbeln, die den Fernseher
sicher tragen können.
• Sicherstellung, dass der Fernseher nicht über den Rand des
unterstützenden Möbelstücks übersteht.
3DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
DE
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\010COVTOC.
fm
• Verwenden Sie unbedingt die Schrauben im Lieferumfang der
Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät
befestigen. Die mitgelieferten Schrauben sind, gemessen von
der Befestigungsfläche der Wandhalterung, wie in der
Abbildung dargestellt, konstruiert.
Durchmesser und Länge der Schrauben variieren je nach Modell
der Wandmontagehalterung.
Durch die Verwendung anderer als der mitgelieferten
Schrauben kann das Fernsehgerät beschädigt werden oder
herunterfallen.
masterpage: Left
KD-49/43XF70xx
8 mm - 12 mm
M6-Schraube
(nicht mitgeliefert)
8 mm - 12 mm
Schraube (M6)
Wandhalterung
Rückwärtige Abdeckung des
Fernsehgeräts
1.5 N·m/1,5 N·m
{15 kgf·cm}
Transport
• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel
aus dem Gerät.
• Zum Transport eines großen Fernsehgeräts sind zwei oder drei
Personen nötig.
• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren,
halten Sie es wie unten dargestellt. Üben Sie weder auf den
LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.
• Halten Sie das Fernsehgerät sicher an der Unterseite fest, wenn
Sie es anheben oder transportieren.
Kabel
(nicht mitgeliefert)
Schraube
(nicht mitgeliefert)
Luftzirkulation
• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts
in das Gehäuse.
• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe
Abbildung).
• Es wird dringend empfohlen, die offizielle Sony
Wandmontagehalterung zu verwenden, um eine ausreichende
Luftzirkulation zu gewährleisten.
Installation an der Wand
30 cm
10 cm
10 cm
• Setzen Sie das Fernsehgerät beim Transport weder Stössen
noch starken Erschütterungen aus.
• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem
Umzug transportieren müssen, verpacken Sie es mithilfe der
Originalverpackungsmaterialien im Originalkarton.
10 cm
Lassen Sie mindestens so viel Platz um das Gerät.
Aufstellung auf dem Standfuß
Verhinderung des Umkippens
30 cm
KD-65/55XF70xx
10 cm
10 cm
6 cm
8 mm - 12 mm
Lassen Sie mindestens so viel Platz um das Gerät.
M6-Schraube
(nicht mitgeliefert)
Kabel
(nicht mitgeliefert)
1.5 N·m/1,5 N·m
{15 kgf·cm}
Schraube
(nicht mitgeliefert)
4DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\010COVTOC.
fm
• Um eine ausreichende Belüftung zu gewährleisten und Stauboder Schmutzablagerungen zu vermeiden:
 Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf
stehend, falsch herum oder seitwärts geneigt auf.
 Stellen Sie das Fernsehgerät weder auf einem Regal, einem
Teppich, einem Bett oder in einem Schrank auf.
 Decken Sie das Fernsehgerät nicht mit Decken oder
Vorhängen ab und legen Sie keine Gegenstände wie
Zeitungen usw. darauf.
 Installieren Sie das Fernsehgerät nicht wie auf der Abbildung
gezeigt.
Die Luftzirkulation wird unterbunden.
Wand
Wand
masterpage: Right
• Wickeln Sie das Netzkabel nicht um das
Netzteil. Andernfalls kann die Litze im
Inneren durchtrennt werden und/oder es
kann zu einer Fehlfunktion des
Medienreceivers kommen.
• Berühren Sie das Netzteil nicht mit feuchten Händen.
• Sollten am Netzteil irgendwelche Störungen auftreten, lösen Sie
das Netzteil sofort von der Netzsteckdose.
• Solang eine Verbindung zur Netzsteckdose besteht, ist das
Gerät nicht vom Netzstrom getrennt, auch wenn das Gerät
selbst ausgeschaltet wurde.
• Da sich das Netzteil erwärmt, wenn es längere Zeit verwendet
wird, kann es sich sehr heiß anfühlen, wenn Sie es mit der Hand
berühren.
Verbotene Nutzung
Installieren Sie das Fernsehgerät weder an Standorten, in
Umgebungen noch in Situationen wie den hier aufgeführten, da
dies zu Fehlfunktionen des Fernsehgeräts und Feuer,
Elektroschock, Beschädigungen und/oder Verletzungen führen
kann.
Standorte:
Netzkabel
Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen
und/oder Verletzungen auszuschließen, sollten Sie das Netzkabel
und den Stecker wie hier angegeben handhaben:
• Verwenden Sie ausschließlich die von Sony und keinen anderen
Anbietern gelieferte Netzkabel.
• Stecken Sie den Stecker ganz in die Netzsteckdose.
• Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220 V 240 V Wechselstrom ausgelegt.
• Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt
vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und
stolpern Sie nicht über die Kabel.
• Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das
Fernsehgerät reparieren oder transportieren.
• Halten Sie das Netzkabel von Wärmequellen fern.
• Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie
ihn regelmäßig. Wenn der Stecker verstaubt ist und sich
Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht
Feuergefahr.
Hinweis
• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen
Geräten.
• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht
übermäßig. Die blanken Adern im Inneren des Kabels könnten
freiliegen oder brechen.
• Nehmen Sie am Netzkabel keine Veränderungen vor.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus
der Steckdose herausziehen.
• Achten Sie darauf, nicht zu viele andere Geräte an dieselbe
Netzsteckdose anzuschließen.
• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt.
HINWEIS ZUM NETZTEIL (nur Modelle mit
mitgeliefertem Netzteil)
Warnung
Um das Risiko eines Brandes oder Stromschlags zu reduzieren,
sollten Sie das Gerät weder Regen noch Feuchtigkeit aussetzen.
Stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen,
auf das Gerät, um die Gefahr eines Brandes oder Stromschlags zu
verringern. Stellen Sie das Gerät nicht an einem Ort auf, an dem
eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in
einem engen Regalfach oder an einem ähnliche Ort.
• Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des
Geräts befindet und leicht zugänglich ist.
• Verwenden Sie unbedingt das mitgelieferte Netzteil und
Netzkabel.
• Verwenden Sie keine anderen Netzteile. Andernfalls kann es zu
einer Fehlfunktion kommen.
• Schließen Sie das Netzkabel an eine leicht zugängliche
Netzsteckdose an.
• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff
oder Boot, im Innern eines Fahrzeugs, in medizinischen
Einrichtungen, an instabilen Standorten, in der Nähe von
Wasser, Regen, Feuchtigkeit oder Rauch.
Umgebungen:
• An heissen, feuchten oder übermäßig staubigen Orten, an
denen Insekten in das Gerät eindringen können; an denen es
mechanischen Erschütterungen ausgesetzt ist, neben
brennbaren Objekten (Kerzen usw.). Das Fernsehgerät darf
weder Tropfen oder Spritzern ausgesetzt werden. Es dürfen
keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel
Vasen, auf dem Fernsehgerät abgestellt werden.
Situationen:
• Mit nassen Händen, ohne Gehäuse oder mit anderem als vom
Hersteller empfohlenen Zubehör benutzen. Trennen Sie das
Fernsehgerät bei Gewitter von der Netzsteckdose und der
Antenne.
• Das Fernsehgerät wird so aufgestellt, dass
es frei in einen offenen Raum hineinragt.
Andernfalls besteht die Gefahr, dass eine
Person oder ein Gegenstand
dagegenstößt und es kann zu
Verletzungen oder Sachschäden
kommen.
• Das Fernsehgerät wird an einem
feuchten oder staubigen Ort oder in
einem Raum mit fettigem Rauch oder
Dampf aufgestellt (in der Nähe von
Kochstellen oder Luftbefeuchtern).
Andernfalls besteht Feuergefahr, die
Gefahr eines elektrischen Schlags oder das Gerät kann sich
verformen.
• Das Fernsehgerät wird an Orten mit extremen Temperaturen
aufgestellt, etwa in direktem Sonnenlicht, in der Nähe einer
Heizung oder eines Warmluftauslasses. Andernfalls kann sich
das Fernsehgerät überhitzen und das Gehäuse kann sich
verformen und/oder es kommt zu Fehlfunktionen am
Fernsehgerät.
• Wenn das Fernsehgerät in der
Umkleidekabine eines Schwimmbads oder
Thermalbads aufgestellt wird, kann das
Fernsehgerät durch Schwefeldämpfe usw.
beschädigt werden.
• Für eine optimale Bildqualität schützen Sie den Bildschirm vor
direkter Beleuchtung oder direktem Sonnenlicht.
5DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
DE
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\010COVTOC.
fm
• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten
in einen warmen Raum. Bei plötzlichen
Temperaturschwankungen kann sich Feuchtigkeit
niederschlagen. Dies kann die Bild- und/oder Farbqualität am
Fernsehgerät beeinträchtigen. Lassen Sie die Feuchtigkeit in
einem solchen Fall vor dem Einschalten des Fernsehgeräts
vollständig verdunsten.
Bruchstücke:
• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des
Bildschirms könnte durch den Aufprall zerbrechen und schwere
Verletzungen verursachen.
• Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie
zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät
berühren. Anderenfalls könnte es zu einem elektrischen Schlag
kommen.
Wenn das Gerät nicht benutzt wird
• Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt
es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es
mehrere Tage nicht benutzt wird.
• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem
Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde,
muss der Stecker aus der Netzsteckdose gezogen werden, um
das Fernsehgerät vollkommen auszuschalten.
• Bei einigen Fernsehgeräten gibt es möglicherweise Funktionen,
für die das Fernsehgerät in den Bereitschaftsmodus geschaltet
sein muss.
Kinder
• Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät
klettern.
• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von
Kindern auf, damit diese nicht irrtümlicherweise verschluckt
werden.
Falls folgende Probleme auftreten...
Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den
Netzstecker aus der Steckdose, sobald eines der folgenden
Probleme auftritt.
Wenden Sie sich an Ihren Händler oder das Sony
Kundendienstzentrum, um es von qualifiziertem Fachpersonal
überprüfen zu lassen.
Wenn:
• Das Netzkabel beschädigt ist.
• Der Stecker nicht fest in der Netzsteckdose sitzt.
• Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen
Gegenstand beschädigt ist.
• Flüssigkeit oder Fremdkörper durch die Öffnungen in das
Fernsehgerät gelangen.
Hinweis zur Temperatur des LCD-TVs
Wenn der LCD-TV längere Zeit genutzt wird, erwärmt sich der
Bereich um den Bildschirm herum. Dieser Bereich kann sich heiß
anfühlen, wenn Sie ihn mit der Hand berühren.
Sicherheitsmaßnahmen
masterpage: Left
• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen
Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das
Bild kann ungleichmäßig werden und der LCD-Bildschirm kann
beschädigt werden.
• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird,
kommt es möglicherweise zu Schmierstreifen im Bild oder das
Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen.
Diese Effekte verschwinden, wenn die Temperatur steigt.
• Wenn Standbilder längere Zeit angezeigt werden, kann es zu
Doppelbildern kommen. Dieser Effekt verschwindet in der Regel
nach einigen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät
in Betrieb ist. Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle.
Befolgen Sie bei der Entsorgung die bei Ihnen geltenden
Entsorgungsrichtlinien.
Pflegen und Reinigen der
Bildschirmoberfläche bzw. des Gehäuses des
Fernsehgeräts
Trennen Sie das Netzkabel unbedingt von der Netzsteckdose,
bevor Sie das Gerät reinigen.
Um Materialschäden oder Schäden an der
Bildschirmbeschichtung zu vermeiden, beachten Sie bitte
folgende Vorsichtsmaßnahmen.
• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der
Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer
Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer
milden Reinigungslösung an und wischen dann über den
Bildschirm.
• Sprühen Sie niemals Wasser oder
Reinigungsmittel direkt auf das
Fernsehgerät. Es kann bis zur Unterseite des
Bildschirms oder der Außenteile laufen und
in das Fernsehgerät gelangen und so
Schäden am Fernsehgerät verursachen.
• Verwenden Sie keine Scheuerschwämme,
keine alkalischen/säurehaltigen Reinigungsmittel, kein
Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol,
Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel
verwenden oder das Gerät längere Zeit mit Gummi- oder
Vinylmaterialien in Berührung kommt, kann es zu Schäden an
der Bildschirm- oder der Gehäuseoberfläche kommen.
• Um eine ausreichende Belüftung zu gewährleisten, wird
regelmässiges Staubsaugen der Lüftungsöffnungen empfohlen.
• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie
das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder
vom Ständer fällt.
Sonderzubehör
• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer
Strahlung von dem Fernsehgerät fern. Andernfalls können Bildund/oder Tonstörungen auftreten.
• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie,
sofern ein Signalverbindungskabel von unter 3 m Länge
verwendet wird.
• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie,
sofern ein HF-Kabel von unter 30 m Länge für den
terrestrischen/Satelliten-/CATV-Eingang verwendet wird.
Fernsehen
Empfehlung für Stecker des F-Typs
• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche
Beleuchtung oder langes Fernsehen werden die Augen belastet.
• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke
moderat ein. Andernfalls kann es zu Gehörschäden kommen.
Der Vorsprung der inneren Leitung ab dem Verbindungsteil darf
höchstens 1,5 mm betragen.
max. 7 mm
LCD-Bildschirm
• Obwohl bei der Herstellung des LCD-Bildschirms mit
hochpräziser Technologie gearbeitet wird und der Bildschirm
99,99 % und mehr effektive Pixel besitzt, ist es möglich, dass
dauerhaft einige schwarze oder leuchtende Punkte (rot, grün
oder blau) sichtbar sind. Es handelt sich dabei um eine
strukturelle Eigenschaft von LCD-Bildschirmen und nicht um
eine Fehlfunktion.
max. 1,5 mm
(Referenzabbildung für Stecker des F-Typs)
6DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\010COVTOC.
fm
Vorsichtshinweis zum Umgang mit der
Fernbedienung
• Achten sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien unterschiedlicher Typen nicht
gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien umweltschonend.
Beachten Sie bitte geltende Entsorgungsrichtlinien für
Batterien. Wenden Sie sich ggf. an die zuständige Behörde.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht
fallen, treten Sie nicht darauf und schütten Sie keine
Flüssigkeiten darauf.
• Bewahren Sie die Fernbedienung nicht neben einer
Wärmequelle, unter direkter Sonneneinstrahlung oder an einem
feuchten Ort auf.
Drahtlosfunktion des Geräts
• Das Gerät darf nicht in der Nähe medizinischer Geräte
(Schrittmacher usw.) betrieben werden, da dies deren
Funktionsweise beeinträchtigen kann.
• Obwohl dieses Gerät verschlüsselte Signale sendet/empfängt,
müssen Sie sich vor nicht autorisiertem Empfang von Signalen
schützen. Für etwaige Probleme diesbezüglich kann keine
Haftung übernommen werden.
• Dieses Gerät sollte in einem Mindestabstand von 20 cm
zwischen der Antenne dieses Geräts und dem Körper einer
Person installiert und betrieben werden.
Entsorgen des Fernsehgeräts
Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den
Ländern der Europäischen Union
und anderen Ländern mit einem
separaten Sammelsystem für diese
Geräte)
masterpage: Right
Entsorgung von gebrauchten
Batterien und Akkus (anzuwenden
in den Ländern der Europäischen
Union und anderen Ländern mit
einem separaten Sammelsystem
für diese Produkte)
Das Symbol auf der Batterie/dem Akku oder der Verpackung
weist darauf hin, dass die Batterie/der Akku nicht als normaler
Haushaltsabfall zu behandeln sind. Auf einigen Akkus/Batterien
wird dieses Symbol eventuell mit einem zusätzlichen chemischen
Symbol verwendet. Das chemische Symbol für Blei (Pb) wird
hinzugefügt, wenn die Batterie/der Akku einen Anteil von mehr
als 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten
Entsorgen der Batterie/des Akkus schützen Sie die Umwelt und
die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Materialrecycling
hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten,
die auf Grund ihrer Sicherheit, der Funktionalität oder als
Sicherung vor Datenverlust eine ständige Verbindung zur
eingebauten Batterie/zum eingebauten Akku benötigen, sollte
die Batterie/der Akku nur durch qualifiziertes Servicepersonal
ausgetauscht werden. Um sicherzustellen, dass die Batterie/der
Akku korrekt entsorgt wird, geben Sie das Produkt zwecks
Entsorgung an einer geeigneten Annahmestelle für das Recycling
von elektrischen und elektronischen Geräten ab. Für alle anderen
Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte
entsprechend dem Kapitel über die sichere Entfernung der
Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer
geeigneten Annahmestelle für das Recycling von Batterien/Akkus
ab. Weitere Informationen über das Recycling der Batterie/des
Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie das
Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben
Sie nur entladene Batterien an den Sammelstellen ab. Wegen
Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit
Klebestreifen. Sie erkennen Lithiumbatterien an den
Abkürzungen Li oder CR.
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses Produkt nicht als
normaler Haushaltsabfall zu behandeln ist, sondern an einer
Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches Entsorgen gefährdet.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu
verringern. Weitere Informationen zum Recycling dieses Produkts
erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie das
Produkt gekauft haben.
7DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
DE
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\030PAR.fm
masterpage: Left
  (Betrieb) / + / –
Teile und Steuerelemente
Fernsehgerät

CAM (Zugangskontrollmodul)
• Ermöglicht den Zugriff auf
zahlungspflichtige TV-Dienste.
Erläuterungen dazu finden Sie in der
Bedienungsanleitung im Lieferumfang
des CAM.
• Stecken Sie die Smart-Card nicht direkt in
den CAM-Steckplatz des Fernsehgeräts.
Sie muss in das Conditional Access
Module eingesetzt werden, das Sie von
Ihrem autorisierten Händler erhalten
haben.
• CAM wird in einigen Ländern/Gebieten
nicht unterstützt. Fragen Sie dazu einen
autorisierten Händler.
• Möglicherweise wird eine CAM-Meldung
angezeigt, wenn Sie nach der Wiedergabe
von Internetvideos zu einem
Digitalprogramm umschalten.
Drücken Sie kurz , um das Fernsehgerät
einzuschalten.
Drücken Sie lange , bis das Fernsehgerät
ausgeschaltet wird.
Wenn das Fernsehgerät eingeschaltet ist,
Lautstärke
Drücken Sie die Taste + oder –, um die
Lautstärke zu erhöhen/verringern.
Sie können auch  drücken, bis die
Benachrichtigung
angezeigt wird.
Erhöht/verringert die Lautstärke durch
Drücken der Taste + oder –.
Input
Drücken Sie , bis die Benachrichtigung
angezeigt wird.
Wechselt die ausgewählte Eingangsquelle
durch Drücken der Taste + (auf) oder – (ab).
Programm
Drücken Sie , bis die Benachrichtigung
PROG angezeigt wird.
Wählen Sie das Programm durch Drücken
der Taste + (auf) oder – (ab).
 (Sensoren/LED-Anzeige)
• Empfängt Signale von der Fernbedienung.
Bedecken Sie den Sensor nicht.
Dies kann seine Funktion beeinträchtigen.
• Leuchtet bernsteinfarben auf, wenn der
[Abschalttimer]* oder [Einschalttimer]*
eingestellt ist gestellt ist oder sich das
Fernsehgerät im Modus „Bilderrahmen“*
befindet.
• Leuchtet weiß, wenn [Energie sparen]* auf
[Bild aus]* eingestellt ist.
• Leuchtet weiß, wenn das Fernsehgerät
eingeschaltet ist.
• Leuchtet nicht, wenn sich das
Fernsehgerät im Bereitschaftsmodus
befindet.
• Blinkt, während die Fernbedienung
betätigt wird.
• Leuchtet im Aufnahmemodus rot auf.
(Nur in bestimmten Regionen/Ländern bzw. für
bestimmte Fernsehmodelle)
* Für detailliertere Informationen drücken Sie HOME auf
der Fernbedienung und wählen dann [Hilfe] unter dem
Menü [Einstellungen].
Hinweis
• Achten Sie darauf, dass das Fernsehgerät vollständig
ausgeschaltet ist, bevor Sie das Netzkabel abziehen.
• Um das Fernsehgerät vollständig vom Stromnetz zu
trennen, ziehen Sie den Stecker aus der Steckdose.
• Warten Sie beim Durchführen der Eingangsauswahl
einen Augenblick, bis auf den anderen Eingang
umgestellt wurde.
8DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\030PAR.fm
masterpage: Right
 DIGITAL/ANALOG
Fernbedienung
Die Form der Fernbedienung sowie die
Position, Verfügbarkeit und Funktion der
Fernbedienungstasten können abhängig
von Region/Land/Fernsehgerät-Modell
variieren.
Schaltet zwischen digitalem und analogem
Eingang um.
 Zifferntasten
• Wählt die Kanäle aus. Geben Sie für
Zahlen von 10 und darüber die beiden
Ziffern rasch hintereinander ein.
• Geben Sie im Textmodus die dreistellige
Seitennummer ein, um die Seite
auszuwählen.
 EXIT
Kehrt zum vorherigen Bildschirm zurück
oder beendet das Menü. Wenn ein Dienst
einer interaktiven Anwendung verfügbar ist,
drücken Sie diese Option, um den Dienst zu
beenden.
DE
 Farbtasten
Zeigt einen Bedienungsleitfaden an (wenn
Farbtasten verfügbar sind).

YouTube (Nur in bestimmten
Regionen/Ländern bzw. für bestimmte
Fernsehmodelle)
Ruft den „YouTube“-Online-Service auf.

/
(Info / Textanzeige)
• Zeigt Informationen an. Ein einmaliges
Drücken zeigt Informationen zum derzeit
angeschauten Programm/Eingang an. Ein
erneutes Drücken beendet die Anzeige
auf dem Bildschirm.
• Im Textmodus werden ausgeblendete
Informationen angezeigt (z. B. Antworten
auf Quizfragen).
 SLEEP
Drücken Sie die Taste mehrmals, bis das
Fernsehgerät die Zeit in Minuten anzeigt
([Aus]/[15 min]/[30 min]/[45 min]/[60 min]/
[90 min]/[120 min]), die es eingeschaltet
bleiben soll, bevor es sich ausschaltet. Um
den Abschalttimer abzubrechen, drücken
Sie mehrmals SLEEP, bis [Aus] angezeigt
wird.

/
(Eingangsauswahl / Text
halten)
• Zeigt die Eingangsquelle an und wählt sie
aus.
• Hält im Textmodus bei der aktuellen Seite
an.

////
(Auswahl / Eingabe)
• Wählen Sie Elemente aus oder stellen Sie
sie ein.
• Bestätigen Sie die ausgewählten
Elemente.
9DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\030PAR.fm

Lautsprecher:
Wählt [TV-Lautsprecher] oder [Audiosystem]
für die Ausgabe des Fernsehgerätetons an
den TV-Lautsprechern oder einem
angeschlossenen Audiogerät aus.
RETURN
• Kehrt zum vorherigen Bildschirm eines
angezeigten Menüs zurück.
• Hält die Wiedergabe an, wenn Foto-/
Musik-/Video-Dateien wiedergegeben
werden.
TV-Steuerung:
Verwenden Sie das Menü [TV-Steuerung],
um das Fernsehgerät über das Menü [Home
(Menü)] oder [Optionen] zu bedienen.
 HOME
Zeigt das Menü an oder hebt die Anzeige
auf.
Zurück zu TV:
Wählen Sie diese Option, um zum
Fernsehprogramm zurückzukehren.
  +/– (Lautstärke)
Stellt die Lautstärke ein.
 AUDIO
  (Text)
Im Textmodus wird ausgestrahlter Text
angezeigt.
Mit jedem Drücken von  durchläuft die
Anzeige folgende Elemente:
Text  Text über TV-Bild (Mischmodus) 
Kein Text (Textdienst beenden)
Wählen Sie für das aktuelle Programm den
Ton der mehrsprachigen Quelle oder
Zweiton aus (abhängig von der
Programmquelle).

(Untertitel)
Ändert die Untertitel-Einstellung.
 //////
• Bedient Medieninhalte im Fernsehgerät
und im angeschlossenen BRAVIA Syncfähigem Gerät.
• Diese Taste kann auch für die Wiedergabe
von VOD-Diensten (Video-on-Demand)
verwendet werden.
Die Verfügbarkeit ist vom VOD-Dienst
abhängig.
 NETFLIX (Nur in bestimmten Regionen/
Ländern bzw. für bestimmte
Fernsehmodelle)
Ruft den „NETFLIX“-Online-Service auf.

 OPTIONS
Zeigt eine Liste an, die Tastenkürzel zu
einigen Einstellungsmenüs enthält.
Die aufgeführten Optionen sind je nach
aktuellen Eingang und Inhalt
unterschiedlich.
Zeichnet das aktuelle Programm mit der
USB-Festplattenaufzeichnungsfunktion auf.
Schaltet das Fernsehgerät ein oder schaltet
es in den Bereitschaftsmodus.
 SYNC MENU
Drücken Sie hier, um das BRAVIA Sync-Menü
anzuzeigen und das angeschlossene HDMIGerät unter [Geräteauswahl] auszuwählen.
Im BRAVIA Sync-Menü können die
folgenden Optionen auswählt werden.
Gerätesteuerung:
Verwenden Sie die [Gerätesteuerung], um
Geräte zu bedienen, die mit BRAVIA Sync –
Steuerung kompatibel sind. Wählen Sie
Optionen aus [Home (Menü)], [Optionen],
[Inhaltsliste] und [Ausschalten] aus, um das
Gerät zu bedienen.
GUIDE (EPG)
Zeigt den Digital EPG (digitale elektronische
Programmzeitschrift) an.
 REC (nicht verfügbar für Italien)
  (TV-Bereitschaft)
masterpage: Left

(Springen)
Kehrt zum vorherigen Kanal oder Eingang
zurück, wenn dieser für mehr als 15
Sekunden angeschaut wurde.
 PROG +/–/
/
• Wählt den nächsten (+) oder vorherigen
(–) Kanal.
• Wählt im Textmodus die nächste ( ) oder
vorherige ( ) Seite.
  (Stumm)
Stellt den Ton stumm. Ein erneutes Drücken
hebt die Stummschaltung auf.
 TITLE LIST (nicht verfügbar für Italien)
Zeigt die Titelliste an.
10DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\030PAR.fm

masterpage: Right
(Wide-Modus)
Stellt die Bildschirmanzeige ein. Drücken Sie
sie mehrmals, um den gewünschten WideModus auszuwählen.
Tipp
• Die Zifferntasten 5, , PROG + und AUDIO verfügen
über Tastpunkte. Verwenden Sie die Tastpunkte als
Bezugspunkte beim Bedienen des Fernsehgeräts.
Hinweis
• Wenn Untertitel ausgewählt wurden und der
Benutzer über die Text-Taste eine digitale
Textanwendung startet, kann es unter bestimmten
Bedingungen vorkommen, dass die Untertitel nicht
mehr angezeigt werden. Wenn Sie die digitale
Textanwendung beenden, wird die Dekodierung der
Untertitel automatisch wieder aufgenommen.
DE
11DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\040WAT.fm
Verbinden des Fernsehgeräts mit
dem Internet
masterpage: Left
Fernsehempfang
1
Drücken Sie  am Fernsehgerät oder auf
der Fernbedienung, um das
Fernsehgerät einzuschalten.
2
Drücken Sie DIGITAL/ANALOG, um
zwischen den digitalen und analogen
Eingängen umzuschalten.
HOME  [Systemeinstellungen] 
[Grundeinstellungen]  [Netzwerk] 
[Netzwerkeinstellung].
3
Drücken Sie die Zifferntasten oder
PROG +/–, um einen Fernsehkanal
auszuwählen.
Für detailliertere Informationen drücken Sie
HOME auf der Fernbedienung und wählen dann
[Hilfe] unter dem Menü [Einstellungen].
4
Drücken Sie  +/–, um die Lautstärke
einzustellen
Einrichten der
Internetverbindung
Um die Netzwerkfunktionen Ihres Fernsehgeräts
verwenden zu können, muss es mit dem
Internet verbunden sein.
Im Digitalmodus
Für kurze Zeit wird ein Informationsfeld
eingeblendet. In diesem Feld werden
möglicherweise folgende Symbole
angezeigt.
: Datendienst (Angebot des Senders)
: Radiosender
: Verschlüsselter Dienst bzw. nur für
Abonnenten
:
Mehrere Audiosprachen verfügbar
: Untertitel verfügbar
: Untertitel und/oder Ton für
Hörgeschädigte verfügbar
: Empfohlenes Mindestalter für die
aktuelle Sendung (3 bis 18 Jahre)
: Kindersicherung
: Digitale Programmsperre
: Audio für Sehbehinderte verfügbar
: Sprachausgabe für Untertitel verfügbar
: Mehrkanalaudio verfügbar
12DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\050OPT.fm
masterpage: Right
Bilder von angeschlossenen Geräten anschauen
Verbindungsdiagramm
Sie können eine breite Palette optionaler Geräte an Ihr Fernsehgerät anschließen.
Hinweis
• Je nach Modell des Fernsehgeräts kann der Anschluss eines großen USB-Geräts andere angeschlossene Geräte
daneben stören.
• Wenn Sie ein großes USB-Gerät anschließen, schließen Sie es nur an die Buchse USB 1 an.
Kopfhörer/
Audiosystem/
Subwoofer
HDMI-Gerät
*3
*1
Zugangskontrollmodul
Digitale
Standbildkamera/
Camcorder/USBSpeichermedium
*2
*1
DE
Digitale
Standbildkamera/
Camcorder/USBSpeichermedium
HDMI-Gerät
*1
Audiosystem mit
ARC/HDMI-Gerät
Kabel/Antenne/
Externe Box
Router
Videorecorder/
Videospielkonsolen/
DVD-Player/
Camcorder/Externe
Box*5
Audiosystem
mit optischem
Audioeingang
*2
*4
Satellit
13DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\050OPT.fm
masterpage: Left
Hinweis
*1
< 12 mm
< 21 mm
*2
Anschlüsse, Bezeichnungen und Funktionen können je nach Region, Land und Modell des Fernsehgeräts variieren.
*3
Unterstützt nur 3-polige Stereo-Miniklinke.
*4
< 14 mm
*5
Für ein externes Gerät, das nur einen Anschluss vom Typ SCART AV OUT hat, verwenden Sie einen SCART-CinchAdapter.
14DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\050OPT.fm
masterpage: Right
Montieren des Fernsehgeräts an der Wand
Die Anleitung dieses Fernsehgeräts enthält nur die Schritte, um das Fernsehgerät für die
Wandmontage vorzubereiten, bevor es an der Wand angebracht wird.
An die Kunden:
Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage
des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen
Sie nicht, es selbst zu montieren.
An Sony-Händler und -Fachleute:
Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts
Ihre volle Aufmerksamkeit der Sicherheit.
Für die Montage dieses Produkts ist ausreichendes Fachwissen erforderlich, insbesondere um die
Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann. Achten Sie
darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten
Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony
haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder
unsachgemäße Montage.
Verwenden Sie die Wandhalterung SU-WL450 (nicht mitgeliefert), um das Fernsehgerät an der Wand
zu montieren.
Wenn Sie die Wandhalterung montieren, beachten Sie auch die Bedienungsanleitung und die
Installationsanleitung im Lieferumfang der Wandhalterung.
Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen (Wandhalterung) auf der
Produktseite Ihres Fernsehgerätmodells.
www.sony.eu/support/
15DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
DE
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\060ADD.fm
Weitere Informationen
Störungsbehebung
Wenn die LED-Anzeige rot blinkt, zählen Sie,
wie oft sie blinkt (die Intervallzeit beträgt drei
Sekunden).
Wenn die LED-Anzeige rot blinkt, setzen Sie das
Fernsehgerät zurück, indem Sie das Netzkabel
zwei Minuten lang vom Fernsehgerät trennen
und das Fernsehgerät dann wieder einschalten.
Wenn das Problem bestehen bleibt, wenden Sie
sich an Ihren Händler oder den SonyKundendienst und geben Sie an, wie oft die
LED-Anzeige rot blinkt (die Intervallzeit beträgt
drei Sekunden). Drücken Sie  am
Fernsehgerät, um es auszuschalten, trennen Sie
das Netzkabel und informieren Sie Ihren
Händler oder den Sony-Kundendienst.
Wenn die LED-Anzeige nicht blinkt, prüfen Sie
die folgenden Elemente.
Wenn das Problem bestehen bleibt, lassen Sie
Ihr Fernsehgerät von einem qualifizierten
Techniker warten.
Verzerrtes Bild (punktierte Linien oder
Streifen)
 Halten Sie das Fernsehgerät von elektrischen
Rauschquellen wie etwa Fahrzeugen,
Motorrädern, Haartrocknern oder optionalen
Geräten fern.
 Lassen Sie beim Installieren von optionalen
Geräten etwas Abstand zwischen dem optionalen
Gerät und dem Fernsehgerät.
 Prüfen Sie die Antennen- oder Kabelverbindung.
 Halten Sie das Antennenkabel von anderen
Anschlusskabel fern.
Bild- oder Tonrauschen beim Anschauen
eines Fernsehsenders
 Stellen Sie [AFT] (Automatic Fine Tuning,
automatische Feinabstimmung) ein, um einen
besseren Empfang zu erhalten. Diese Funktion ist
nur für analoge Fernsehkanäle gedacht.
Verzerrte Bildkonturen
 Ändern Sie die gegenwärtige Einstellung von
[Film Modus]* auf andere Einstellungen.
Allgemeines
Das Fernsehgerät schaltet sich automatisch
aus (das Fernsehgerät tritt in den
Bereitschaftsmodus ein)
 Prüfen Sie, ob der [Abschalttimer]* aktiviert ist.
 Prüfen Sie, ob die [Dauer]* mit [Einschalttimer]*
Kein Bild (Bildschirm ist dunkel) und kein Ton
oder [Bilderrahmen-Einstellungen]*.
 Prüfen Sie die Antennen- oder Kabelverbindung.
 Verbinden Sie das Fernsehgerät mit der
 Prüfen Sie, ob der [TV-Standby nach
Netzsteckdose und drücken Sie  am
Fernsehgerät oder an der Fernbedienung.
Doppelbilder oder Ghosting
 Prüfen Sie die Antennen-/Kabelverbindung, die
Position oder die Ausrichtung.
Auf dem Bildschirm sind nur Schnee und
Rauschen zu sehen
 Prüfen Sie, ob die Antenne beschädigt oder
verbogen ist.
masterpage: Left
Nichtbenutzung]* aktiviert ist.
Einige Eingangsquellen lassen sich nicht
auswählen
 Wählen Sie [AV-Einstellungen]* und wählen Sie
[Immer]* der Eingangsquelle.
Die Fernbedienung funktioniert nicht
 Ersetzen Sie die Batterien.
* Für detailliertere Informationen drücken Sie HOME auf
der Fernbedienung und wählen dann [Hilfe] unter dem
Menü [Einstellungen].
 Prüfen Sie, ob die Antenne das Ende ihrer
Lebensdauer erreicht hat (drei bis fünf Jahre im
normalen Gebrauch, ein bis zwei Jahre am Meer).
16DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\060ADD.fm
masterpage: Right
Eingangs-/Ausgangsbuchsen
Technische Daten
Antenne/Kabel
System
Satellitenantenne*1
75 Ohm, externer Anschluss für VHF/UHF
Bildschirmsystem
LCD (Flüssigkristallbildschirm), LEDHintergrundlicht
Fernsehnorm
Abhängig von Landes-/Gebietsauswahl/
Fernsehgerätemodell
Analog: B/G, D/K, I
Digital: DVB-T/DVB-C
DVB-T2*1
Satellite*1: DVB-S/DVB-S2
Farb-/Videosystem
Analog: PAL/SECAM/NTSC3.58 (nur video)/
NTSC4.43 (nur video)
Digital: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC
HP/[email protected], H.265/HEVC MP/[email protected]
(4K 60 Bilder/s)
Kanalbereich
Abhängig von Landes-/Gebietsauswahl/
Fernsehgerätemodell
Analog: UHF/VHF/Kabel
Digital: UHF/VHF/Kabel
Satellite*1: IF Frequenz 950-2.150 MHz
Tonausgänge
Buchsenanschluss des F-Typs, 75 Ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton,
Einzelkabelverteilung EN50494.
/
AV IN
Video-/Audioeingang (Cinchstecker)
HDMI IN 1/2/3 (ARC) (unterstützt 4K-Auflösung,
HDCP 2.2-kompatibel)
HDMI-Video: 4096 × 2160p (24, 50, 60 Hz),
3840 × 2160p (24, 25, 30, 50, 60 Hz), 1080p (30,
50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30,
50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i
* HDMI IN 2 und IN 3 unterstützen High-Quality-HDMIFormate wie etwa 4K 60p/50p 4:2:0 10 bit, 4:4:4,
4:2:2.
PC-Eingang: (Auflösung (Horizontalfrequenz,
Vertikalfrequenz))
640 × 480, 31,5 kHz, 60 Hz
800 × 600, 37,9 kHz, 60 Hz
1.024 × 768, 48,4 kHz, 60 Hz
1.280 × 1,024, 64,0 kHz, 60 Hz
1.152 × 864, 67,5 kHz, 75 Hz
1.600 × 900, 55,9 kHz, 60 Hz
1.680 × 1.050, 65,3 kHz, 60 Hz
* 1.920 × 1.080, 67,5 kHz, 60 Hz
DE
* Das 1080p-Timing wird als Video-Timing und nicht
als Computer-Timing für das Bildschirmformat
behandelt, wenn es auf den HDMI-Eingang
angewendet wird.
10 W + 10 W
Wireless-Technologie
Frequenzbänder
WLAN (IEEE802.11b/g/n)
Frequenzbereich
Ausgangsleistung
2.400 - 2483,5 MHz
< 20,0 dBm
Software-Version
TV: v8.___-____-_.___-____ / v8.___-____*
Siehe [Kundenservice & Hilfe] unter dem Menü
[Grundeinstellungen].
Eventuelle zukünftige Aktualisierungen der
Software/Firmware für dieses Gerät/Zubehör/
Bauteil werden nie deren Erfüllung der Richtlinie
2014/53/EG beeinträchtigen.
* Nur in bestimmten Ländern/Regionen bzw. für
bestimmte Fernsehmodelle.
Audio:
Zweikanal linear PCM: 32/44,1/48 kHz 16/20/
24 Bit, Dolby Digital, Dolby Digital Plus, DTS
ARC (Audiorückkanal) (nur HDMI IN 3)
Zweikanal linear PCM: 48 kHz 16 Bit, Dolby Digital,
Dolby Digital Plus, DTS
DIGITAL AUDIO OUT (OPTICAL)
Digitale optische Buchse (Zweikanal linear PCM:
48 kHz 16 Bit, Dolby Digital, DTS)
AUDIO OUT
/ (Stereo-Minibuchse)
Kopfhörer, Audio-Ausgang, Subwoofer
1,
2,
3 (HDD REC) (Funktion nicht
verfügbar in Italien)
USB-Anschluss
CAM-Slot (Zugangskontrollmodul)
DC IN 19.5 V (nur Modelle mit
mitgeliefertem Netzteil)
Netzteileingang
17DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\060ADD.fm
LAN (Je nach Land/Gebiet)
10BASE-T/100BASE-TX-Anschluss (Je nach
Betriebsumgebung des Netzwerks kann die
Verbindungsgeschwindigkeit variieren. 10BASE-T/
100BASE-TX-Kommunikationsrate und
Kommunikationsqualität können für dieses
Fernsehgerät nicht garantiert werden.)
Sonstiges
Optionales Zubehör
Wandhalterung: SU-WL450
Betriebstemperatur
0 ºC – 40 ºC
Luftfeuchtigkeit beim Betrieb
10 % – 80 % RLF (nicht kondensierend)
Stromversorgung, Produktdatenblatt
und anderes
Stromversorgung
außer Modell mit mitgeliefertem Netzteil
220 V - 240 V Wechselstrom, 50 Hz
nur Modelle mit mitgeliefertem Netzteil
19,5 V Gleichstrom mit Netzteil
Bemessung: Eingang 220 V - 240 V
Wechselspannung, 50 Hz
Energieeffizienzklasse
KD-65XF70xx: A+
KD-55XF70xx: A
KD-49XF70xx: A
KD-43XF70xx: A
Bildschirmgröße (diagonal gemessen) (ca.)
KD-65XF70xx: 163,9 cm / 65 Zoll
KD-55XF70xx: 138,8 cm / 55 Zoll
KD-49XF70xx: 123,2 cm / 49 Zoll
KD-43XF70xx: 108,0 cm / 43 Zoll
Leistungsaufnahme
Im [Standard]-Modus
KD-65XF70xx: 106 W
KD-55XF70xx: 111 W
KD-49XF70xx: 73 W
KD-43XF70xx: 64 W
Im [Brillant]-Modus
KD-65XF7096: 182 W
KD-65XF7093: 171 W
KD-65XF7005: 182 W
KD-65XF7004: 182 W
KD-65XF7003: 171 W
KD-65XF7002: 171 W
KD-65XF7000: 171 W
KD-55XF7096: 183 W
KD-55XF7093: 172 W
KD-55XF7077: 183 W
KD-55XF7073: 172 W
KD-55XF7005: 183 W
KD-55XF7004: 183 W
KD-55XF7003: 172 W
masterpage: Left
KD-55XF7002: 172 W
KD-55XF7000: 172 W
KD-49XF7096: 115 W
KD-49XF7093: 100 W
KD-49XF7077: 115 W
KD-49XF7073: 100 W
KD-49XF7005: 115 W
KD-49XF7004: 115 W
KD-49XF7003: 100 W
KD-49XF7002: 100 W
KD-49XF7000: 100 W
KD-43XF7096: 100 W
KD-43XF7093: 95 W
KD-43XF7077: 100 W
KD-43XF7073: 95 W
KD-43XF7005: 100 W
KD-43XF7004: 100 W
KD-43XF7003: 95 W
KD-43XF7002: 95 W
KD-43XF7000: 95 W
Durchschnittlicher jährlicher Energieverbrauch*2
KD-65XF70xx: 155 kWh
KD-55XF70xx: 162 kWh
KD-49XF70xx: 107 kWh
KD-43XF70xx: 93 kWh
Leistungsaufnahme in Bereitschaft*3*4
0,50 W
Anzeigeauflösung
3.840 Punkte (horizontal) × 2.160 Zeilen (vertikal)
Abmessungen (ca.) (B × H × T)
mit Tischständer
KD-65XF70xx: 146,1 × 90,7 × 35,5 cm
KD-55XF70xx: 124,2 × 78,4 × 35,6 cm
KD-49XF70xx: 110,1 × 70,5 × 27,9 cm
KD-43XF70xx: 97,0 × 63,0 × 27,8 cm
ohne Tischständer
KD-65XF70xx: 146,1 × 84,4 × 8,0 cm
KD-55XF70xx: 124,2 × 72,1 × 8,0 cm
KD-49XF70xx: 110,1 × 64,5 × 5,8 cm
KD-43XF70xx: 97,0 × 57,1 × 5,8 cm
Gewicht (ca.)
mit Tischständer
KD-65XF70xx: 21,4 kg
KD-55XF70xx: 17,4 kg
KD-49XF70xx: 12,6 kg
KD-43XF70xx: 10,4 kg
ohne Tischständer
KD-65XF70xx: 20,2 kg
KD-55XF70xx: 16,2 kg
KD-49XF70xx: 12 kg
KD-43XF70xx: 9,8 kg
18DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\060ADD.fm
*1
*2
*3
*4
Nicht alle Fernsehgeräte verfügen über DVB-T2oder DVB-S/S2-Technologie oder
Satellitenantennenanschlüsse.
Energieverbrauch pro Jahr, basierend auf der
Leistungsaufnahme des Fernsehers bei 4
Betriebsstunden am Tag für 365 Tage. Der
tatsächliche Energieverbrauch hängt von der
Verwendung des Fernsehers ab.
Die spezifizierte Leistungsaufnahme bei Bereitschaft
wird erreicht, wenn das Fernsehgerät die
notwendigen internen Verarbeitungen
abgeschlossen hat.
Die angegebene Leistungsaufnahme im StandbyBetrieb wird erreicht, nachdem das Fernsehgerät die
notwendigen internen Prozesse abgeschlossen hat.
Hinweis
• Die Verfügbarkeit von optionalem Zubehör hängt von
Land/Region/Fernsehgerätemodell/Vorrätigkeit ab.
• Entfernen Sie nicht die Dummykarte aus dem
Einschub TV CAM (Zugangskontrollmodul), außer Sie
möchten eine Smartcard einsetzen, die in einem CAM
sitzt.
• Design und technische Daten unterliegen
unangekündigten Änderungen.
Anmerkungen zu Funktionen für digitale
Sender
• Digitalfernsehen (terrestrisches DVB-T,
Satellit und Kabel), interaktive Dienste und
Netzwerkfunktionen sind möglicherweise
nicht in allen Ländern oder Regionen
verfügbar. Einige Funktionen sind
möglicherweise bei einigen Anbietern und
in manchen Netzwerkumgebungen nicht
aktiviert oder funktionieren evtl. nicht
ordnungsgemäß. Einige TV-Dienstleister
verlangen u. U. eine Gebühr für ihre
Dienste.
• Dieses Fernsehgerät unterstützt
Digitalrundfunk mit MPEG-2-, H.264/
MPEG-4 AVC- und H.265/HEVC-Codecs.
Eine Kompatibilität mit allen Betreibern/
Dienstsignalen, die sich im Laufe der Zeit
ändern können, kann jedoch nicht
garantiert werden.
masterpage: Right
• „BRAVIA“,
und BRAVIA Sync sind
Marken oder eingetragene Marken der
Sony Corporation.
• „Blu-ray Disc“, „Blu-ray“ und das „Blu-ray
Disc“-Logo sind Marken der Blu-ray Disc
Association.
• Die DTS-Patente finden Sie unter
http://patents.dts.com. Hergestellt unter
Lizenz von DTS, Inc.
DTS, das Symbol, & DTS und das Symbol
zusammen sind eingetragene
Markenzeichen und DTS Digital Surround
ist ein Markenzeichen von DTS, Inc. © DTS,
Inc. Alle Rechte vorbehalten.
• TUXERA ist ein eingetragenes
Markenzeichen der Tuxera Inc. in den USA
und in anderen Ländern.
• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. All rights reserved.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® und
Miracast® sind eingetragene Marken der
Wi-Fi Alliance.
• Wi-Fi Protected Setup™ ist eine Marke der
Wi-Fi Alliance.
• Das Wi-Fi CERTIFIED™-Logo ist ein
Gütezeichen der Wi-Fi Alliance.
• Netflix ist eine eingetragene Marke von
Netflix, Inc.
• „YouTube“ und das „YouTube-Logo“ sind
eingetragene Marken von Google Inc.
Nur für Satellitenmodelle:
• DiSEqC™ ist ein Markenzeichen der
EUTELSAT.
Dieses Fernsehgerät unterstützt DiSEqC 1.0.
Dieses Fernsehgerät eignet sich nicht zum
Steuern von Motorantennen.
• Alle anderen Marken befinden sich im
Besitz ihrer jeweiligen Eigentümer.
Informationen zu Warenzeichen
• Die Begriffe HDMI und HDMI HighDefinition Multimedia Interface sowie das
HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing Administrator,
Inc. in den Vereinigten Staaten und
anderen Ländern.
• In Lizenz von Dolby Laboratories gefertigt.
Dolby, Dolby Audio und das Doppel-DSymbol sind Markenzeichen von Dolby
Laboratories.
19DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
DE
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\04DE\060ADD.fm
masterpage: Left
Actual resolution: 3840 x 2160 pixels
Résolution actuelle: 3840 x 2160 pixels
Risoluzione effettiva: 3840 x 2160 pixel
Resolução do ecrã: 3840 x 2160 pixels
Resolución real: 3840 x 2160 píxeles
πραγματική ανάλυση: 3840 x 2160 pixels
20DE
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\010COVTOC.
fm
Índice
AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . . 3
Informações de segurança . . . . . . . . . . . . . . 3
Precauções . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Peças e Controlos. . . . . . . . . . . . . . . . . . . . 8
Televisor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Telecomando . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ligar o televisor à Internet . . . . . . . . . . . 12
Definição da ligação à Internet . . . . . . . . . . 12
Ver televisão . . . . . . . . . . . . . . . . . . . . . . . 12
Visualizar imagens do Equipamento
ligado . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Diagrama de ligações. . . . . . . . . . . . . . . . . . 13
Instalar o televisor na parede . . . . . . . . . . . 15
Informações adicionais . . . . . . . . . . . . . . 16
masterpage: Left
Ligação de Internet e Privacidade de dados
Este produto liga-se à Internet durante a configuração inicial
assim que a rede é ligada de forma a confirmar a ligação à
Internet e posteriormente para configurar o ecrã Inicial. O seu
endereço IP é utilizado nestas e todas as outras ligações à
Internet. Se não quiser que o seu endereço IP seja utilizado,
não configure a função de Internet sem fios e não ligue um
cabo de Internet. Consulte as informações de privacidade
apresentadas nos ecrãs de configuração para mais
informações acerca das ligações à Internet.
Introdução
Obrigado por escolher este produto Sony.
Antes de utilizar o televisor, leia este manual com atenção e
guarde-o para futuras consultas.
Nota
• Antes de utilizar o televisor, leia “Informações de segurança”
(página 3).
• As imagens e ilustrações utilizadas no Guia de configuração e
neste manual destinam-se a ser utilizadas apenas como
referência e podem ser diferentes do produto real.
• O “xx” que aparece no nome do modelo corresponde a um
dígito numérico relacionado com o design, a cor ou o sistema
de televisão.
Fixar o Suporte de Fixação para Mesas ao
televisor
Consulte o Guia de Configuração em cima da bolsa de ar.
Resolução de problemas . . . . . . . . . . . . . . . 16
Características técnicas . . . . . . . . . . . . . . . . 17
Guia de ajuda (Manual) (Apenas em
determinadas regiões/países/modelos de
televisor)
Para informações mais detalhadas, carregue HOME no
telecomando, depois selecione [Guia de ajuda] no menu
[Parâmetros]. Também pode verificar o Guia de Ajuda a partir
do seu PC ou smartphone (informações indicadas na
contracapa).
Localização da etiqueta de identificação
As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e
a classificação de Alimentação do televisor encontram-se na
parte traseira do televisor ou na embalagem.
Para modelos com transformador de corrente fornecido:
As etiquetas para o n.º de modelo e o n.º de série do
transformador de corrente estão situadas na base do mesmo.
2PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\010COVTOC.
fm
AVISO
PARA EVITAR
INCÊNDIOS,
MANTENHA VELAS E OUTRAS
FONTES DE CHAMA ABERTA
SEMPRE AFASTADAS DESTE
PRODUTO.
AVISO IMPORTANTE
Este produto foi fabricado por ou em nome da Sony Visual
Products Inc.
Importador na UE: Sony Europe Limited.
Questões ao importador na UE ou relacionadas com a
conformidade do produto na Europa devem ser enviadas ao
representante autorizado do fabricante, Sony Belgium,
bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935
Zaventem, Bélgica.
masterpage: Right
• Não colocar o televisor com panos ou outros materiais que
fiquem entre o televisor e o mobiliário de suporte.
• Educar as crianças para os perigos de subir ao mobiliário para
alcançar o televisor ou os comandos.
Se o seu televisor está a ser guardado e mudado de sítio, devem
ser aplicadas as mesmas considerações.
Instalação/Programação
Instale e utilize o televisor conforme as instruções abaixo para
evitar todo o risco de incêndio, choque elétrico ou avaria e/ou
feridas.
O aparelho ligado à instalação do edifício com proteção à terra
através da alimentação elétrica ou através de outro aparelho com
uma ligação de proteção à terra - e a um sistema de distribuição
de televisão usando um cabo coaxial, pode em algumas
circunstâncias criar perigo de incêndio. A ligação a um sistema de
distribuição de televisão deve ser fornecida através de um
dispositivo que fornece isolamento elétrico abaixo de uma certa
gama de frequência (isolador galvânico, ver EN 60728-11).
Instalação
• O televisor deve ser instalado perto de uma tomada de corrente
elétrica facilmente acessível.
• Coloque o televisor numa superfície nivelada e estável, para
evitar que caia e provoque ferimentos pessoais ou danos na
propriedade.
• Instale o televisor de forma a que o suporte de fixação para
mesas do televisor não fique de fora do suporte do televisor
(não fornecido). Se o suporte de fixação para mesas ficar de fora
do suporte do televisor, poderá levar a que o aparelho caia e
provoque ferimentos pessoais ou danos no televisor.
Aviso para Equipamento Rádio
A Sony Visual Products Inc. declara que os tipos
de equipamento de rádio KD-65XF7096,
KD-65XF7093, KD-65XF7005, KD-65XF7004,
KD-65XF7003, KD-65XF7002, KD-65XF7000, KD-55XF7096,
KD-55XF7093, KD-55XF7077, KD-55XF7073, KD-55XF7005,
KD-55XF7004, KD-55XF7003, KD-55XF7002, KD-55XF7000,
KD-49XF7096, KD-49XF7093, KD-49XF7077, KD-49XF7073,
KD-49XF7005, KD-49XF7004, KD-49XF7003, KD-49XF7002,
KD-49XF7000, KD-43XF7096, KD-43XF7093, KD-43XF7077,
KD-43XF7073, KD-43XF7005, KD-43XF7004, KD-43XF7003,
KD-43XF7002, KD-43XF7000 estão em conformidade com a
Diretiva 2014/53/UE. O texto integral da declaração de
conformidade está disponível no seguinte endereço de Internet:
http://www.compliance.sony.de/
Este equipamento de rádio pode ser operado na UE sem infringir
os requisitos aplicáveis sobre a utilização de espectro de rádio.
Informações de segurança
AVISO
Cuidado
Risco de explosão caso a pilha seja substituída por uma de tipo
incorreto.
As pilhas não podem ser expostas a calor excessivo, como à luz
do sol, perto do fogo ou situações semelhantes ou a uma pressão
de ar extremamente baixa que pode resultar em explosão ou
fuga de líquido inflamável ou gás.
Perigo de Estabilidade
O televisor pode cair, causando ferimentos pessoais ou morte.
Nunca coloque o televisor num local instável. O televisor pode
cair, causando ferimentos pessoais ou morte. Muitos ferimentos,
em particular nas crianças, podem ser evitados tomando simples
precauções como:
• Utilizar caixas ou bases recomendadas pelo fabricante do
televisor.
• Utilizar apenas mobiliário que consiga suportar em segurança o
televisor.
• Assegurar que o televisor não se encontra na extremidade do
mobiliário de suporte.
• Não colocar o televisor em mobiliário alto ( por exemplo,
armários ou estantes) sem fixar ambos, o mobiliário e o
televisor, a um suporte adequado.
• Só técnicos de assistência qualificados devem realizar as
instalações de parede.
• Por razões de segurança, recomendamos fortemente que utilize
acessórios da Sony, a incluir:
Suporte de parede – SU-WL450
• Certifique-se de que utiliza os parafusos fornecidos com o
suporte de parede quando instalar o suporte de parede no
televisor. Os parafusos fornecidos têm a dimensão indicada
pela ilustração quando medidos a partir da superfície de fixação
do suporte de parede.
O diâmetro e o comprimento dos parafusos são diferentes
dependendo do modelo de Suporte para montagem na parede.
A utilização de parafusos diferentes dos fornecidos pode
provocar avarias internas no televisor ou fazer com que caia,
etc.
8 mm - 12 mm
Parafuso (M6)
Suporte de parede
Tampa traseira do televisor
3PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
PT
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\010COVTOC.
fm
Transporte
masterpage: Left
KD-49/43XF70xx
• Antes de transportar o televisor, desligue todos os cabos.
• São necessárias duas ou mais pessoas para transportar um
televisor de tamanho grande.
• Ao transportar manualmente o televisor, segure-o conforme é
apresentado abaixo. Não faça pressão sobre o painel LCD nem
sobre a moldura em redor do ecrã.
• Quando levantar ou mover o televisor, segure-o firmemente
pela parte de baixo.
• Não exponha o televisor a choques ou vibrações excessivas
durante o transporte.
• Se tiver que transportar o televisor ou levá-lo para reparações,
utilize a caixa e os materiais de embalagem originais.
8 mm - 12 mm
Parafuso M6
(não fornecido)
1,5 N·m/1,5 N·m
{15 kgf·cm}
Cabo
(não fornecido)
Parafuso
(não fornecido)
Prevenção de quedas
KD-65/55XF70xx
Ventilação
8 mm - 12 mm
• Nunca tape os orifícios de ventilação nem introduza nenhum
objeto na caixa.
• Deixe espaço à volta do televisor como mostrado abaixo.
• Recomendamos fortemente que utilize o suporte de parede da
Sony para permitir uma circulação de ar adequada.
Parafuso M6
(não fornecido)
Instalação na parede
30 cm
10 cm
10 cm
10 cm
Deixe pelo menos este espaço à volta do
televisor.
Instalação com base
30 cm
Cabo
(não fornecido)
1,5 N·m/1,5 N·m
{15 kgf·cm}
10 cm
10 cm
6 cm
Parafuso
(não fornecido)
Deixe pelo menos este espaço à volta do
televisor.
• Para assegurar uma ventilação adequada e evitar a acumulação
de sujidade ou poeira:
 Não instale o televisor em posição horizontal, às avessas,
para trás ou de lado.
 Não coloque o televisor numa estante, num tapete, numa
cama ou num armário.
 Não tape o televisor com panos, por exemplo, cortinas nem
com outros objetos, como jornais, etc.
 Não instale o televisor como mostrado abaixo.
Circulação de ar bloqueada.
Parede
Parede
4PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\010COVTOC.
fm
masterpage: Right
Cabo de alimentação
Ambientes:
Manipule o cabo de alimentação e a tomada da seguinte maneira
para evitar todo o risco de incêndio, choque elétrico ou avaria e/
ou feridas:
• Utilize apenas um cabo de alimentação fornecido pela Sony e
não por outros fornecedores.
• Introduza a ficha na tomada até ao fim.
• Este televisor funciona apenas com corrente alterna de
220 V - 240 V.
• Por motivos de segurança, desligue o cabo de alimentação e
evite que os seus pés fiquem entre os cabos quando efetuar as
ligações.
• Desligue o cabo de alimentação da tomada elétrica antes de
trabalhar com o televisor ou de deslocá-lo.
• Afaste o cabo de alimentação de fontes de calor.
• Desligue a ficha e limpe-a regularmente. Se a ficha estiver
húmida e coberta de pó, o isolamento pode ficar danificado, o
que pode provocar um incêndio.
• Locais quentes, húmidos ou com muito pó; onde possam entrar
insetos; onde possa estar sujeito a vibrações mecânicas, perto
de objetos de fogo (velas, etc.). O televisor não deve ser
exposto à água ou salpicos e não devem ser colocados
quaisquer objetos que contenham líquidos, como por exemplo
vasos, em cima do televisor.
Situações:
• Utilize o televisor quando tiver as mãos molhadas, com a tampa
retirada, ou com acessórios não recomendados pelo fabricante.
Desligue o televisor da tomada de corrente e da antena durante
as trovoadas.
• Instalar o televisor de modo a ficar
saliente para um espaço aberto. Poderão
ocorrer ferimentos ou danos provocados
pelo facto de uma pessoa ou objeto bater
no televisor.
Nota
• Não utilize o cabo de alimentação fornecido em qualquer outro
equipamento.
• Não entale, dobre ou torça o cabo à força. Os fios principais
podem ficar descarnados ou ser cortados.
• Não modifique o cabo de alimentação.
• Não coloque objetos pesados em cima do cabo de alimentação.
• Nunca puxe pelo próprio cabo de alimentação quando o
desligar.
• Não ligue muitos aparelhos à mesma tomada.
• Não utilize uma tomada de corrente que não esteja bem presa à
parede.
• Colocar o televisor num local húmido ou
poeirento ou numa divisão onde existam
vapores ou fumos oleosos (perto de
fogões ou humidificadores). Poderá
ocorrer incêndio, choque elétrico ou
deformação.
• Instalar o televisor em locais sujeitos a temperaturas extremas,
como locais expostos à luz solar direta ou perto de aquecedores
ou saídas de ar quente. O televisor poderá sobreaquecer nessa
situação, o que pode causar a deformação da caixa e/ou uma
avaria do televisor.
NOTA SOBRE O TRANSFORMADOR DE
CORRENTE (apenas modelos com adaptador
de alimentação fornecido)
Atenção
Para reduzir o risco de incêndio ou choque elétrico, não exponha
este aparelho à chuva ou humidade.
Para evitar o risco de incêndio ou choque elétrico, não coloque
recipientes com líquidos, como jarras, em cima do aparelho. Não
instale este equipamento num espaço fechado, como uma
estante ou uma unidade semelhante.
• Certifique-se de que a tomada de corrente elétrica está
instalada perto do equipamento e é de fácil acesso.
• Certifique-se de que utiliza o transformador de corrente e o
cabo de alimentação fornecidos.
• Não utilize outro transformador de corrente. Poderá provocar
uma avaria.
• Ligue o transformador de corrente a uma tomada de corrente
elétrica de fácil acesso.
• Não enrole o cabo de alimentação à volta
do transformador de corrente. O fio do
núcleo poderá quebrar e/ou provocar uma
avaria no recetor multimédia.
• Não toque no transformador de corrente com as mãos
molhadas.
• Se notar alguma anomalia no transformador de corrente,
desligue-o imediatamente da tomada de corrente elétrica.
• Enquanto estiver ligado à tomada de corrente elétrica, o
aparelho não está desligado da fonte de alimentação, mesmo
que o próprio aparelho tenha sido desligado.
• Uma vez que o transformador de corrente fica quente quando é
utilizado durante um longo período de tempo, poderá sentir a
superfície quente ao tocar com a mão.
Utilização proibida
Não instale/utilize o televisor em locais, ambientes ou situações
como os listados abaixo, ou, caso contrário, o televisor pode
funcionar mal e provocar um incêndio, choque elétrico, avaria e/
ou feridas.
• Se o televisor for colocado no balneário de
uma piscina pública ou estância termal, o
televisor poderá ficar danificado pelo
enxofre presente no ar, etc.
• Para uma melhor qualidade de imagem, não exponha o ecrã a
iluminação ou luz solar direta.
• Evite deslocar o televisor de um local frio para um local quente.
As variações de temperatura do local podem provocar a
condensação da humidade. Isto pode fazer como que o
televisor apresente uma imagem de fraca qualidade e/ou fraca
cor. Se isto acontecer, deixe que a humidade se evapore
completamente antes de ligar o televisor.
Peças danificadas:
• Não lance nada contra o televisor. O vidro do ecrã pode partir-se
devido ao impacto e provocar ferimentos graves.
• Se a superfície do televisor rachar, não toque nela até ter
desligado o cabo de alimentação. Caso contrário, isto pode
causar um choque elétrico.
Quando não estiver a ser utilizado
• Se não vai utilizar o televisor durante vários dias, deve
desligá-lo da alimentação por razões ambientais e de
segurança.
• Como o televisor não está desligado da alimentação quando
está apenas em estado de desligado, retire a ficha da tomada
para desligar o televisor completamente.
• Alguns televisores possuem funções que precisam que o
televisor fique no modo de espera (standby) para funcionarem
corretamente.
Para as crianças
• Não deixe as crianças subir para o televisor.
• Mantenha os acessórios fora do alcance das crianças, para que
não possam ser engolidos por engano.
Localizações:
• Ao ar livre (sob a luz solar direta), perto do mar, num navio ou
outra embarcação, dentro de um veículo, em instituições
médicas, locais instáveis, perto de água, chuva, humidade ou
fumo.
5PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
PT
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\010COVTOC.
fm
masterpage: Left
Se ocorrerem os seguintes problemas...
Equipamento opcional
Desligue o televisor e retire a ficha da tomada imediatamente se
algum dos seguintes problemas ocorrer.
Dirija-se a um agente ou centro de assistência Sony para enviar o
televisor a um técnico de assistência qualificado para verificação.
• Coloque os componentes opcionais ou qualquer equipamento
que emita radiação eletromagnética longe do televisor. Caso
contrário, pode aparecer distorção da imagem e/ou som com
ruído.
• Este equipamento foi testado e verificou-se que cumpre os
limites estabelecidos pela Diretiva EMC, utilizando um cabo de
sinal de ligação com menos de 3 metros.
• Este equipamento foi testado e verificou-se que cumpre os
limites estabelecidos pela Diretiva EMC, utilizando um cabo de
RF com menos de 30 metros para o terminal terrestre/satélite/
CATV.
Quando:
• O cabo de alimentação estiver danificado.
• A tomada de corrente não estiver bem presa à parede.
• O televisor estiver danificado por ter caído, ter sofrido uma
pancada ou ter sido lançada alguma coisa contra ele.
• Se algum líquido ou objeto sólido penetrar nos orifícios da
caixa.
Acerca da Temperatura do Televisor LCD
Quando o televisor LCD é utilizado durante um período de tempo
prolongado, a área em volta do painel aquece. Poderá sentir a
superfície quente ao tocar com a mão.
Precauções
Ver televisão
• Veja televisão com uma luz ambiente adequada, pois uma luz
fraca ou ver televisão durante um longo período de tempo
prejudica a vista.
• Se utilizar auscultadores, não regule o volume para um nível
demasiado alto, para evitar lesões auditivas.
Ecrã LCD
• Embora o ecrã LCD seja fabricado com uma tecnologia de alta
precisão e 99,99 % ou mais dos pixels sejam efetivos, podem
aparecer sistematicamente pontos pretos ou pontos brilhantes
de luz (vermelha, azul ou verde). Não se trata de uma avaria,
mas sim de uma característica da estrutura do LCD.
• Não carregue nem risque o filtro frontal, nem coloque objetos
em cima do televisor. Pode danificar o ecrã LCD ou a imagem
ficar irregular.
• Se utilizar o televisor num local frio, as imagens podem ficar
escuras ou com manchas. Não se trata de uma avaria. Este
fenómeno desaparece logo que subir a temperatura.
• Se visualizar imagens fixas continuamente, pode produzir-se
uma imagem fantasma. Essa imagem desaparece pouco
depois.
• Durante a utilização do televisor, o ecrã e a caixa aquecem. Isso
não é sinónimo de avaria.
• O ecrã LCD contém uma pequena quantidade de cristais
líquidos. Para se desfazer deles, cumpra as regulamentações e
imposições locais.
Utilizar e limpar o ecrã/a caixa do televisor
Desligue o cabo de alimentação que liga o televisor à tomada de
corrente elétrica antes de limpar.
Para evitar a degradação do material ou a degradação do
revestimento do ecrã, respeite as seguintes precauções.
• Limpe o pó do ecrã/da caixa com cuidado com um pano de
limpeza macio. Se não conseguir limpar bem o pó, humedeça
ligeiramente um pano macio numa solução de detergente
suave.
• Nunca pulverize água ou detergente
diretamente sobre o televisor. Pode pingar
para a base do ecrã ou para as peças
exteriores e infiltrar-se no televisor,
podendo causar danos no mesmo.
• Não utilize esfregões abrasivos, líquidos de
limpeza alcalinos/ácidos, pós de limpeza
ou solventes voláteis, como álcool, benzina, diluente ou
inseticida. Se utilizar este tipo de materiais ou mantiver um
contacto prolongado com materiais de borracha ou vinil
danifica a superfície do ecrã e o material da caixa.
• É recomendado passar periodicamente o aspirador pelos
orifícios de ventilação para assegurar uma ventilação adequada.
• Quando ajustar o ângulo do televisor, mova-o lentamente de
forma a impedir que o televisor se desloque ou se separe da
base.
Recomendação da ficha do tipo F
A projeção do cabo interno a partir da parte de ligação deve ser
inferior a 1,5 mm.
7 mm no máx.
1,5 mm no máx.
(Desenho de referência da ficha do tipo F)
Cuidados ao manusear o telecomando
• Respeite a polaridade correta quando colocar as pilhas.
• Não use tipos de pilhas diferentes, nem misture pilhas novas
com pilhas usadas.
• Deite as pilhas fora respeitando as leis de proteção ambiental.
Algumas regiões podem ter regulamentações acerca da
eliminação de pilhas. Aconselhe-se junto das autoridades
locais.
• Utilize o telecomando com cuidado. Não entorne líquidos sobre
o telecomando nem o pise ou deixe cair.
• Não coloque o telecomando num local perto de uma fonte de
calor, num local exposto à luz solar direta ou numa sala húmida.
Função Sem Fios da unidade
• Não utilize este aparelho na proximidade de equipamentos
médicos (pacemakers, etc.), pois pode provocar uma avaria
nesses equipamentos.
• Embora esta unidade transmita/receba sinais codificados,
esteja atento à possibilidade de interceção não autorizada. Não
nos responsabilizamos por problemas resultantes desse facto.
• Este equipamento deve ser instalado e colocado em
funcionamento, mantendo uma separação de segurança de
20 cm ou mais entre a antena deste dispositivo e o corpo da
pessoa.
Eliminação do televisor
Tratamento de Equipamentos
Elétricos e Eletrónicos no final da
sua vida útil (aplicável na União
Europeia e em países com sistemas
de recolha seletiva de resíduos)
Este símbolo, colocado no produto ou na sua
embalagem, indica que este não deve ser
tratado como resíduo urbano indiferenciado.
Deve sim ser colocado num ponto de recolha destinado a
resíduos de equipamentos elétricos e eletrónicos. Ao garantir
uma eliminação adequada deste produto, irá ajudar a evitar
potenciais consequências negativas para o meio ambiente e para
a saúde pública que, de outra forma, poderiam ser provocadas
por um tratamento incorreto do produto. A reciclagem dos
materiais contribuirá para a conservação dos recursos naturais.
Para obter informação mais detalhada sobre a reciclagem deste
produto, contacte o município onde reside, os serviços de recolha
de resíduos da sua área ou a loja onde adquiriu o produto.
6PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\010COVTOC.
fm
masterpage: Right
Tratamento de pilhas e baterias no
final da sua vida útil (aplicável na
União Europeia e em países com
sistemas de recolha seletiva de
resíduos)
Este símbolo, colocado na pilha ou bateria ou
na embalagem, indica que a pilha ou bateria não deve ser tratada
como resíduo urbano indiferenciado. Em determinadas pilhas e
baterias, este símbolo pode ser utilizado em combinação com um
símbolo químico. O símbolo químico para chumbo (Pb) é
adicionado se a pilha ou bateria contiver mais de 0,004 % de
chumbo. Ao garantir uma eliminação adequada destas pilhas ou
baterias, irá ajudar a evitar potenciais consequências negativas
para o meio ambiente e para a saúde pública que poderiam ser
provocadas por um tratamento incorreto destas pilhas ou
baterias. A reciclagem dos materiais contribuirá para a
conservação dos recursos naturais. Se, por motivos de segurança,
desempenho ou proteção de dados, os produtos necessitarem de
uma ligação permanente a uma pilha ou bateria integrada, esta
só deve ser substituída por profissionais qualificados. Acabado o
período de vida útil da pilha ou bateria, deposite-a num ponto de
recolha apropriado, de forma a garantir o tratamento adequado
da mesma. Para todas as outras pilhas ou baterias, consulte as
instruções do produto sobre a remoção da mesma. Deposite a
pilha ou bateria num ponto de recolha destinado à reciclagem de
resíduos de pilhas e baterias. Para informações mais detalhadas
sobre a reciclagem desta pilha ou bateria, contacte o município
onde reside, os serviços de recolha de resíduos da sua área ou a
loja onde adquiriu a pilha ou bateria.
PT
7PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\030PAR.fm
masterpage: Left
  (Alimentação) / + / –
Peças e Controlos
Televisor
Carregue brevemente  para ligar o
televisor.
Carregue ininterruptamente  até o
televisor desligar.
Quando o televisor está ligado,
Volume
Carregue o botão + ou – para aumentar/
diminuir o volume.
Pode também premir  até a notificação
ser apresentada. Aumenta/Diminui o
volume premindo o botão + ou –.
Entrada
Carregue  até a notificação
ser
apresentada.
Move a fonte da entrada selecionada
premindo o botão + (cima) ou – (baixo).
Programa
Carregue  até a notificação PROG ser
apresentada.
Selecione o programa premindo o botão
+ (cima) ou – (baixo).
 (Sensores/Indicador LED)

CAM (Módulo de Acesso
Condicional)
• Oferece acesso a serviços de TV pagos.
Para mais detalhes, consulte o manual de
instruções fornecido com o CAM.
• Não introduza o smart card diretamente
na ranhura CAM do televisor. Deve ser
encaixado no Módulo de Acesso
Condicional fornecido pelo seu
revendedor autorizado.
• O CAM não é suportado em alguns
países/áreas. Consulte o seu revendedor
autorizado.
• Poderá surgir uma mensagem do CAM
quando passar para um programa digital
após utilizar o vídeo da Internet.
• Recebe sinais do telecomando.
Não coloque nada por cima do sensor.
Fazê-lo poderá afetar o seu
funcionamento.
• Ilumina-se a âmbar quando o [Temp.
Desligar]* ou [Temp. Ligar]* for definido
ou quando o televisor estiver em modo
Modo Moldura de Foto*.
• Ilumina-se a branco quando [Poupar
Energia]* for definido para [Imagem
Desligada]*.
• Ilumina-se a branco quando o televisor
está ligado.
• Não se ilumina quando o televisor está no
modo de espera.
• Pisca enquanto o telecomando está a ser
utilizado.
• As luzes ficam vermelhas em modo de
gravação.
(Apenas em determinadas regiões/países/modelos de
televisor)
* Para informações mais detalhadas, carregue HOME
no telecomando, depois selecione [Guia de ajuda] no
menu [Parâmetros].
Nota
• Verifique se o televisor está completamente
desligado antes de desligar o cabo de alimentação
CA.
• Para desligar completamente o televisor da
alimentação CA, puxe a ficha da tomada elétrica CA.
• Ao efetuar a seleção da entrada, aguarde um pouco
para ser realizada a mudança para outra entrada.
8PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\030PAR.fm
masterpage: Right
 Botões numéricos
Telecomando
O formato, localização, disponibilidade e
função do botão do telecomando pode
variar dependendo do região/país/modelo
do televisor.
• Seleciona canais. Para os números de
canal 10 e acima, introduza o dígito
seguinte rapidamente.
• No modo de Teletexto, introduz o número
da página de três dígitos para a
selecionar.
 EXIT
Regressa ao ecrã anterior ou sai do menu.
Quando está disponível um serviço de
Aplicação Interativa, pressione para sair do
serviço.
 Botões coloridos
Exibe o guia de operação (quando os botões
coloridos estão disponíveis).

YouTube (Apenas em determinadas
regiões/países/modelos de televisor)
Acede ao serviço online “YouTube”.

PT
/
(Apresentação de texto/
Informações)
• Apresenta informações. Carregue uma vez
para apresentar informações acerca do
programa/entrada que estiver a visualizar.
Carregue novamente para remover o visor
do ecrã.
• No modo de teletexto, apresenta
informações ocultas (por ex. respostas de
um passatempo).
 SLEEP
Carregue repetidamente até que o televisor
apresente o tempo em minutos ([Desativar]/
[15 min]/[30 min]/[45 min]/[60 min]/[90
min]/[120 min]) que deseja que o televisor
permaneça ligado antes de desligar. Para
cancelar o temporizador Desligar, carregue
em SLEEP repetidamente até surgir
[Desativar].

////
(Selecionar item/Enter)
• Seleciona ou ajusta os itens.
• Confirma os itens selecionados.

/
(Seleção de entrada/Fixação de
Teletexto)
• Exibe e seleciona a fonte de entrada.
• No modo de Teletexto, fixa a página atual.
 DIGITAL/ANALOG
Altera entre entrada digital ou analógica.

RETURN
• Regressa ao ecrã anterior de qualquer
menu visualizado.
• Para a reprodução ao reproduzir ficheiros
de vídeo/música/fotografias.
 HOME
Apresenta ou cancela o menu.
9PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\030PAR.fm
  +/– (Volume)
Regressar a TV:
Selecione esta opção para voltar ao
programa de televisão.
Regula o volume.
 AUDIO
Selecione o som das fontes multi-idiomas
ou som estéreo para o programa que está
atualmente a ser visualizado (Depende da
fonte do programa).

  (Teletexto)
Em modo de Teletexto, exibe a transmissão
de teletexto.
Sempre que carrega em , o visor muda
ciclicamente da seguinte forma:
Teletexto  Teletexto por cima da imagem do
televisor (modo misto)  Sem teletexto (sair
do serviço de Teletexto)
(Legenda)
Altera a definição de legenda.
 //////
• Opere o conteúdo multimédia no televisor
e dispositivo BRAVIA Sync compatível
ligado.
• Esta tecla também pode ser utilizada para
operar a reprodução do serviço VOD
(Video on demand).
A disponibilidade está dependente do
serviço VOD.
 NETFLIX (Apenas em determinadas
regiões/países/modelos de televisor)
Acede ao serviço online “NETFLIX”.

 OPTIONS
Apresenta uma lista que contém atalhos
para alguns menus de definição.
As opções listadas variam consoante a
entrada e conteúdo atuais.
Grava o programa atual com a função de
gravação HDD USB.

Carregue para apresentar o Menu BRAVIA
Sync e, em seguida, selecione o
equipamento HDMI ligado a partir de
[Seleção de dispositivos].
As opções que se seguem podem ser
selecionadas a partir do Menu BRAVIA Sync.
Controlo de Dispositivos:
Utilize [Controlo de Dispositivos] para operar
equipamento ligado que é compatível com
o Controlo de BRAVIA Sync. Selecionar
opções entre [Home (Menu)], [Opções],
[Lista de Conteúdos] e [Desligar] para operar
o equipamento.
Altifalante:
Selecione [Altifalante TV] ou [Sistema de
Áudio] para transmitir o som do televisor
das colunas do televisor ou de equipamento
áudio ligado.
Controlo de TV:
Utilize o menu [Controlo de TV] para operar
o televisor entre o menu [Home (Menu)] ou
[Opções].
(Saltar)
Regressa ao canal ou entrada anterior
visualizado durante mais de 15 segundos.
Liga o televisor ou muda para modo de
espera (standby).
 SYNC MENU
GUIDE (EPG)
Apresenta o Digital EPG (Guia de programas
eletrónico).
 REC (Não disponível para Itália)
  (Televisor em modo de espera
(standby)
masterpage: Left
 PROG +/–/
/
• Seleciona o canal seguinte (+) ou anterior
(–).
• No modo de Teletexto, seleciona a página
anterior ( ) ou seguinte ( ).
  (Silêncio)
Corta o som. Carregue novamente para
restaurar o som.
 TITLE LIST (Não disponível para Itália)
Apresenta a lista de títulos.

(Modo Panorâmico)
Ajusta a apresentação do ecrã. Carregue
repetidamente para selecionar o modo
panorâmico pretendido.
Sugestão
• Os botões 5, , PROG + e AUDIO têm pontos em
relevo. Utilize os pontos táteis como referências ao
utilizar o televisor.
10PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\030PAR.fm
masterpage: Right
Nota
• Se forem selecionadas legendas e se o utilizador
iniciar uma aplicação de texto digital através da tecla
‘texto’, as legendas poderão, em determinadas
circunstâncias, parar de ser exibidas. Quando o
utilizador sai da aplicação de texto digital, a
descodificação de legendas será automaticamente
retomada.
PT
11PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\040WAT.fm
Ligar o televisor à Internet
Definição da ligação à Internet
O televisor tem de estar ligado à Internet para
utilizar as funcionalidades da rede.
HOME  [Definições do Sistema] 
[Configurar]  [Rede]  [Configuração de
Rede].
Para informações mais detalhadas, carregue
HOME no telecomando, depois selecione [Guia
de ajuda] no menu [Parâmetros].
masterpage: Left
Ver televisão
1
Carregue em  no televisor ou no
telecomando para ligar o televisor.
2
Carregue em DIGITAL/ANALOG para
alternar entre as entradas digital e
analógica.
3
Carregue nos botões numéricos ou em
PROG +/– para selecionar um canal de
televisão.
4
Carregue em  +/– para ajustar o
volume.
No modo digital
Uma faixa de informação aparece
brevemente. Os ícones seguintes podem ser
indicados na faixa.
: Serviço de dados (aplicação de
transmissão)
: Serviço de rádio
: Serviço de codificação/assinatura
:
Idiomas de áudio múltiplos disponíveis
: Legendas disponíveis
: Legendas e/ou áudio disponíveis para
pessoas com problemas auditivos
: Idade mínima recomendada para este
programa (de 3 a 18 anos)
: Bloqueio Parental
: Bloquear Programa Digital
: Áudio disponível para pessoas com
deficiência visual
: Áudio de legendas faladas disponível
: Áudio multi-canal disponível
12PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\050OPT.fm
masterpage: Right
Visualizar imagens do Equipamento ligado
Diagrama de ligações
Pode ligar uma grande variedade de equipamentos opcionais ao televisor.
Nota
• Dependendo do modelo do televisor, ligar um grande dispositivo USB pode interferir com outros dispositivos
ligados perto.
• Ao ligar um dispositivo USB grande, ligue apenas 1 tomada USB.
Auscultadores/
Sistema de
Áudio/
Subwoofer
Dispositivo HDMI
*3
*1
Módulo de
Acesso
Condicional
Câmara fotográfica
digital/câmara de
vídeo/Suporte de
armazenamento USB
*2
PT
Câmara fotográfica
digital/câmara de
vídeo/Suporte de
armazenamento USB
*1
Dispositivo HDMI
*1
Cabo/Antena/
Caixa Externa
Router
Videogravador/
Equipamento de
videojogos/Leitor de
DVD/Câmara de
vídeo/Caixa Externa*5
Sistema de
Áudio com
Entrada de
Áudio Óptica
Sistema de Áudio
com Dispositivo
ARC/HDMI
*2
*4
Satélite
13PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\050OPT.fm
masterpage: Left
Nota
*1
< 12 mm
< 21 mm
*2
Terminais, etiquetas e funções podem variar dependendo da região/país/modelo do televisor.
*3
Suporta apenas uma mini-tomada estéreo de 3 polos.
*4
< 14 mm
*5
Para um dispositivo externo que só tenha SCART AV OUT, utilize um adaptador SCART-RCA.
14PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\050OPT.fm
masterpage: Right
Instalar o televisor na parede
Este manual de instruções do televisor fornece apenas os passos para preparar o televisor para a
instalação na Parede antes deste ser instalado na parede.
Para os clientes:
Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação
do seu televisor seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por
si próprio.
Para os agentes e contratantes da Sony:
Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise
deste produto.
É necessária uma formação técnica adequada para instalar este produto, especialmente para
determinar a resistência da parede para suportar o peso do televisor. Certifique-se de que a
instalação deste produto na parede é efetuada por agentes Sony ou por contratantes licenciados e
preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por
quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.
Utilize o suporte de parede SU-WL450 (não fornecido) para instalar o televisor na parede.
Ao instalar o suporte de parede, consulte também as Instruções de operação e o guia de instalação
fornecidos com o suporte de parede.
Para obter instruções sobre a instalação do Suporte de Parede, veja a Informação de Instalação (Suporte de Parede) na
página do produto para o modelo do seu televisor.
www.sony.eu/support/
15PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
PT
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\060ADD.fm
Informações adicionais
Resolução de problemas
Quando o indicador LED estiver a piscar a
vermelho, anote o número de vezes que pisca
(o tempo de intervalo é de três segundos).
Se o indicador LED piscar a vermelho, reinicie o
televisor desligando a o cabo de alimentação
CA do televisor por dois minutos e, em seguida,
ligue o televisor. Se o problema persistir,
contacte o seu agente ou centro de assistência
Sony indicando o número de vezes que o
indicador LED pisca a vermelho (intervalo de
tempo é de três segundos). Carregue em  no
televisor para o desligar, desligue o cabo de
alimentação CA e informe o seu agente ou
centro de assistência Sony.
Quando o indicador LED não estiver a piscar,
verifique os itens seguintes.
Se o problema persistir, mande reparar o
televisor por um técnico de assistência
qualificado.
Imagem
masterpage: Left
Imagem distorcida (linhas tracejadas ou
riscas)
 Afaste o televisor de fontes de interferências
elétricas, como automóveis, motociclos,
secadores para o cabelo ou equipamento
opcional.
 Quando instalar equipamento opcional, deixe
algum espaço entre o equipamento e o televisor.
 Verifique a ligação da antena/cabo.
 Mantenha o cabo da antena afastado de outros
cabos de ligação.
Interferências na imagem ou no som ao
visualizar um canal de televisão
 Ajuste [AFT] (Sintonia Fina Automática) para
melhorar a receção da imagem. Esta função
destina-se apenas para canais de televisão
analógicos.
Os contornos da imagem estão distorcidos
 Altere a definição atual de [Modo Filme]* para
outras definições.
Geral
O televisor desliga-se automaticamente (o
televisor entra no modo de espera (standby))
 Verifique se o [Temp. Desligar]* está ativado.
 Verifique se [Duração]* é ativada pelo [Temp.
Ligar]* ou [Definições de Fotograma de Imagem]*.
Não aparece imagem (o ecrã está escuro) e
não há som
 Verifique se o [Modo espera de TV inativo]* está
 Verifique a ligação da antena/cabo.
 Ligue o televisor à tomada CA e carregue em 
Algumas fontes de entrada não podem ser
selecionadas
no televisor ou no telecomando.
Aparecem duas imagens ou efeito fantasma
 Verifique a ligação da antena/cabo, a localização
ou a direção.
Só aparece chuva e ruído no ecrã
 Verifique se a antena está partida ou dobrada.
 Verifique se a antena alcançou o final da sua vida
ativado.
 Exibe [Tomada AV]* e seleciona [Sempre]* para a
fonte de entrada.
O telecomando não funciona
 Substitua as pilhas.
* Para informações mais detalhadas, carregue HOME
no telecomando, depois selecione [Guia de ajuda] no
menu [Parâmetros].
útil (tem uma duração de três a cinco anos em
condições de utilização normal e de um a dois
anos num local perto do mar).
16PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\060ADD.fm
masterpage: Right
Tomadas de entrada/saída
Características técnicas
Antena/Cabo
Sistema
Antena de satélite*1
Sistema do ecrã
Ecrã LCD (Visor de cristais líquidos),
Retroiluminação LED
Sistema de televisão
Dependendo da seleção de país/área/modelo de
televisor
Analógico: B/G, D/K, I
Digital: DVB-T/DVB-C
DVB-T2*1
Satélite*1: DVB-S/DVB-S2
Sistema de cor/vídeo
Analógico: PAL/SECAM/NTSC3.58 (apenas vídeo)/
NTSC4.43 (apenas vídeo)
Digital: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC
HP/[email protected], H.265/HEVC MP/[email protected]
(4K 60fps)
Cobertura de canais
Dependendo da seleção de país/área/modelo de
televisor
Analógico: Cabo UHF/VHF
Digital: Cabo UHF/VHF
Satélite*1: Frequência IF 950-2.150 MHz
Saída de som
Terminal externo de 75 ohm para VHF/UHF
Conector Fêmea Tipo-F, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz,
Distribuição por um Cabo EN50494.
/
AV IN
Entrada de vídeo/áudio (tomadas RCA)
HDMI IN 1, IN 2, IN 3 (ARC) (Suporte para
resolução 4K, compatível com HDCP 2.2)
HDMI Vídeo: 4096 × 2160p (24, 50, 60 Hz),
3840 × 2160p (24, 25, 30, 50, 60 Hz), 1080p (30,
50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30,
50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i
* As entradas HDMI IN 2 e IN 3 suportam os formatos
HDMI de alta qualidade, como 4K 60p/50p 4:2:0
10 bits, 4:4:4, 4:2:2.
Entrada de PC: (Resolução (Frequência horizontal,
Frequência vertical))
640 × 480, 31,5 kHz, 60 Hz
800 × 600, 37,9 kHz, 60 Hz
1.024 × 768, 48,4 kHz, 60 Hz
1.280 × 1.024, 64,0 kHz, 60 Hz
1.152 × 864, 67,5 kHz, 75 Hz
1.600 × 900, 55,9 kHz, 60 Hz
1.680 × 1.050, 65,3 kHz, 60 Hz
* 1.920 × 1.080, 67,5 kHz, 60 Hz
* Quando aplicada à entrada HDMI, a temporização
1080p será tratada como uma temporização de
vídeo e não como uma temporização de PC para o
formato do ecrã.
10 W + 10 W
Tecnologia sem fios
Frequência da banda(s)
LAN sem fios (IEEE802.11b/g/n)
Gama de frequência
Potência de Saída
2.400 - 2.483,5 MHz
< 20,0 dBm
Versão do Software
TV: v8.___-____-_.___-____ / v8.___-____*
Consulte [Apoio ao cliente] no menu
[Configurar].
Quaisquer atualizações do software/firmware
para este equipamento/acessórios/
componentes nunca irão afetar a sua
conformidade com a Diretiva 2014/53/EU no
futuro.
* Apenas em determinados países/regiões/modelos
de televisor.
Áudio:
PCM linear de dois canais: 32/44,1/48 kHz 16/
20 /24 bits, Dolby Digital, Dolby Digital Plus,
DTS
ARC (Audio Return Channel) (apenas HDMI IN 3)
PCM linear de dois canais: 48 kHz 16 bits, Dolby
Digital, Dolby Digital Plus, DTS
DIGITAL AUDIO OUT (OPTICAL)
Tomada digital ótica (PCM linear de dois canais:
48 kHz 16 bits, Dolby Digital, DTS)
AUDIO OUT
/ (mini-tomada estéreo)
Auscultadores, Saída de áudio, Subwoofer
1,
2,
3 (HDD REC) (Função não
disponível em Itália)
Porta USB
Ranhura CAM (Módulo de Acesso Condicional)
DC IN 19.5 V (apenas para modelos com
adaptador de corrente fornecido)
Entrada do adaptador de alimentação
17PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
PT
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\060ADD.fm
LAN (Dependendo da do seu país/área)
Conector 10BASE-T/100BASE-TX (Dependendo do
ambiente de operação da rede, a velocidade de
ligação pode variar. A taxa de comunicação e
qualidade de comunicação do modelo 10BASE-T/
100BASE-TX não são garantidas no caso deste
televisor.)
Outros
Acessórios opcionais
Suporte de parede: SU-WL450
Temperatura de operação
0 ºC – 40 ºC
Humidade operacional
10 % – 80 % RH (não condensada)
Potência, Ficha do produto e outros
Requisitos de energia
exceto modelo com adaptador de corrente
fornecido
220 V - 240 V CA, 50 Hz
apenas modelos com adaptador de corrente
fornecido
19,5 V DC com adaptador de alimentação.
Capacidade nominal: Entrada 220 V - 240 V CA,
50 Hz
Classe de eficiência energética
KD-65XF70xx: A+
KD-55XF70xx: A
KD-49XF70xx: A
KD-43XF70xx: A
Dimensões do ecrã (medido diagonalmente)
(aprox.)
KD-65XF70xx: 163,9 cm / 65 polegadas
KD-55XF70xx: 138,8 cm / 55 polegadas
KD-49XF70xx: 123,2 cm / 49 polegadas
KD-43XF70xx: 108,0 cm / 43 polegadas
Consumo de energia
No modo [Standard]
KD-65XF70xx: 106 W
KD-55XF70xx: 111 W
KD-49XF70xx: 73 W
KD-43XF70xx: 64 W
masterpage: Left
KD-55XF7004: 183 W
KD-55XF7003: 172 W
KD-55XF7002: 172 W
KD-55XF7000: 172 W
KD-49XF7096: 115 W
KD-49XF7093: 100 W
KD-49XF7077: 115 W
KD-49XF7073: 100 W
KD-49XF7005: 115 W
KD-49XF7004: 115 W
KD-49XF7003: 100 W
KD-49XF7002: 100 W
KD-49XF7000: 100 W
KD-43XF7096: 100 W
KD-43XF7093: 95 W
KD-43XF7077: 100 W
KD-43XF7073: 95 W
KD-43XF7005: 100 W
KD-43XF7004: 100 W
KD-43XF7003: 95 W
KD-43XF7002: 95 W
KD-43XF7000: 95 W
Consumo de energia médio anual*2
KD-65XF70xx: 155 kWh
KD-55XF70xx: 162 kWh
KD-49XF70xx: 107 kWh
KD-43XF70xx: 93 kWh
Consumo de energia no modo de espera
(standby)*3*4
0,50 W
Resolução do ecrã
3.840 pontos (horizontal) × 2.160 linhas (vertical)
Dimensões (aprox.) (larg. × alt. × prof.)
com suporte de fixação para mesas
KD-65XF70xx: 146,1 × 90,7 × 35,5 cm
KD-55XF70xx: 124,2 × 78,4 × 35,6 cm
KD-49XF70xx: 110,1 × 70,5 × 27,9 cm
KD-43XF70xx: 97,0 × 63,0 × 27,8 cm
sem suporte de fixação para mesas
KD-65XF70xx: 146,1 × 84,4 × 8,0 cm
KD-55XF70xx: 124,2 × 72,1 × 8,0 cm
KD-49XF70xx: 110,1 × 64,5 × 5,8 cm
KD-43XF70xx: 97,0 × 57,1 × 5,8 cm
No modo [Vívido]
KD-65XF7096: 182 W
KD-65XF7093: 171 W
KD-65XF7005: 182 W
KD-65XF7004: 182 W
KD-65XF7003: 171 W
KD-65XF7002: 171 W
KD-65XF7000: 171 W
KD-55XF7096: 183 W
KD-55XF7093: 172 W
KD-55XF7077: 183 W
KD-55XF7073: 172 W
KD-55XF7005: 183 W
Peso (aprox.)
com suporte de fixação para mesas
KD-65XF70xx: 21,4 kg
KD-55XF70xx: 17,4 kg
KD-49XF70xx: 12,6 kg
KD-43XF70xx: 10,4 kg
sem suporte de fixação para mesas
KD-65XF70xx: 20,2 kg
KD-55XF70xx: 16,2 kg
KD-49XF70xx: 12 kg
KD-43XF70xx: 9,8 kg
18PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\060ADD.fm
*1
*2
*3
*4
Nem todos os televisores possuem tecnologia
DVB-T2 ou DVB-S/S2 ou terminal de antena de
satélite.
Consumo de energia por ano, com base no
consumo de energia verificado com o televisor a
funcionar 4 horas por dia durante 365 dias. O
consumo de energia real irá depender da forma
como o televisor é utilizado.
A energia em modo de espera (standby)
especificada é atingida depois de o televisor
concluir os processos internos necessários.
O consumo de energia em modo de espera
(standby) irá aumentar quando o televisor estiver
ligado à rede.
Nota
• A disponibilidade dos acessórios opcionais depende
do país/região/modelo do televisor/stock.
• Não retire o cartão fictício da ranhura CAM do
televisor (Módulo de Acesso Condicional), exceto
quando for para introduzir um smart card instalado
no CAM.
• O design e as características técnicas estão sujeitos a
alterações sem aviso prévio.
Aviso para a função de televisão digital
• A Televisão Digital (DVB terrestre, satélite e
cabo), serviços interativos e funções de
rede, podem não estar disponíveis em
todos os países e áreas. Algumas funções
podem não ser permitidas ou podem não
funcionar corretamente com alguns
fornecedores e ambientes de rede. Alguns
fornecedores de serviço de Televisão
podem cobrar uma taxa pelos seus
serviços.
• Este televisor suporta transmissão digital
utilizando codecs MPEG-2, H.264/MPEG-4
AVC e H.265/HEVC, mas a compatibilidade
com todos os sinais do operador/serviço,
que pode mudar com o tempo, não pode
ser garantida.
masterpage: Right
• Para obter informações sobre patentes
DTS, consulte http://patents.dts.com.
Fabricado sob licença da DTS, Inc.
DTS, o símbolo, & DTS e o símbolo em
conjunto são marcas comerciais registadas
e Digital Surround é uma marca comercial
da DTS, Inc. © DTS, Inc. Todos os direitos
reservados.
• TUXERA é uma marca comercial registada
da Tuxera Inc. nos EUA e outros países.
• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. All rights reserved.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e
Miracast® são marcas comerciais
registadas da Wi-Fi Alliance.
• Wi-Fi Protected Setup™ é uma marca
comercial da Wi-Fi Alliance.
• O Logo Wi-Fi CERTIFIED™ é uma marca de
certificação da Wi-Fi Alliance.
• Netflix é uma marca comercial registada da
Netflix, Inc.
• “YouTube” e o logo “YouTube” são marcas
comerciais registadas da Google Inc.
Apenas para modelos de satélite:
• DiSEqC™ é uma marca comercial da
EUTELSAT.
Este televisor suporta DiSEqC 1.0. Este
televisor não se destina ao controlo de
antenas motorizadas.
• Todas as outras marcas registadas são
propriedade dos seus respetivos
proprietários.
Informação sobre marcas comerciais
• Os termos HDMI e High-Definition
Multimedia Interface e o logotipo HDMI
são marcas ou marcas registradas da HDMI
Licensing Administrator, Inc. nos Estados
Unidos e em outros países.
• Fabricado sob licença da Dolby
Laboratories. Dolby, Dolby Audio, e o
símbolo double-D são marcas registadas
da Dolby Laboratories.
• “BRAVIA”,
e BRAVIA Sync são
marcas comerciais e marcas registadas da
Sony Corporation.
• “Blu-ray Disc”, “Blu-ray” e o logótipo “Bluray Disc” são marcas comerciais da Blu-ray
Disc Association.
19PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
PT
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\05PT\060ADD.fm
masterpage: Left
Actual resolution: 3840 x 2160 pixels
Résolution actuelle: 3840 x 2160 pixels
Risoluzione effettiva: 3840 x 2160 pixel
Resolução do ecrã: 3840 x 2160 pixels
Resolución real: 3840 x 2160 píxeles
πραγματική ανάλυση: 3840 x 2160 pixels
20PT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\010COVTOC.f
m
Sommario
NOTA IMPORTANTE . . . . . . . . . . . . . . . . . . . . 3
Informazioni di sicurezza . . . . . . . . . . . . . . . . 3
Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Parti e comandi . . . . . . . . . . . . . . . . . . . . . 8
Televisore . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Telecomando . . . . . . . . . . . . . . . . . . . . . . . . 10
Connessione del televisore a
Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Operazioni preliminari alla connessione a
Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Uso del televisore. . . . . . . . . . . . . . . . . . . 13
Visualizzazione di immagini da
dispositivi collegati . . . . . . . . . . . . . . . . . 14
Diagramma di collegamento . . . . . . . . . . . . 14
Installazione del televisore a parete . . . . . . 16
masterpage: Left
Connessione Internet e privacy dei dati
Questo prodotto si connette a Internet durante la
configurazione iniziale non appena si collega una rete, al fine
di verificare la connessione a Internet e, in seguito, per
configurare la schermata Home. L’indirizzo IP viene utilizzato in
questa e in tutte le altre connessioni a Internet. Se non si
desidera utilizzare l’indirizzo IP, non configurare la funzione
Internet wireless e non collegare un cavo Internet. Consultare
le informazioni sulla privacy presentate nelle schermate di
configurazione per ulteriori dettagli sulle connessioni a
Internet.
Introduzione
Grazie per avere scelto questo prodotto Sony.
Prima di mettere in funzione il televisore, si prega di leggere
attentamente il presente manuale e di conservarlo per farvi
riferimento in futuro.
Nota
• Prima di utilizzare il televisore, leggere le “Informazioni di
sicurezza” (pagina 3).
• Le immagini e le illustrazioni utilizzate nella Guida di
installazione e nel presente manuale servono esclusivamente
come riferimento e potrebbero differire dal prodotto effettivo.
• La “xx” che appare sul nome del modello corrisponde a un
carattere numerico correlato al design, al colore o al sistema TV.
Fissaggio del supporto da tavolo al televisore
Fare riferimento alla Guida di installazione sopra l’involucro di
protezione.
Informazioni aggiuntive . . . . . . . . . . . . . 17
Risoluzione dei problemi . . . . . . . . . . . . . . . 17
Caratteristiche tecniche . . . . . . . . . . . . . . . . 18
Guida (Manuale) (Solo su modelli di
televisore e in regioni/paesi limitati)
Per informazioni più dettagliate, premere HOME sul
telecomando, quindi selezionare [Guida] nel menu
[Impostazioni]. È inoltre possibile controllare la Guida da PC o
smartphone (informazioni fornite nel retro copertina).
Ubicazione della targhetta di identificazione
Le etichette indicanti il numero di modello, la data di produzione
(anno/mese) e la tensione di alimentazione del televisore sono
ubicate sul retro del televisore o della confezione.
Per modelli con adattatore di rete in dotazione:
Le etichette relative all’adattatore di rete, al numero del modello e
al numero di serie si trovano sul lato inferiore dell’adattatore di
rete.
2IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\010COVTOC.f
m
AVVERTIMENTO
PER EVITARE IL
RISCHIO DI INCENDI,
TENERE QUESTO PRODOTTO
SEMPRE LONTANO DA
CANDELE O ALTRE FIAMME
LIBERE.
NOTA IMPORTANTE
Questo prodotto è stato fabbricato da o per conto di Sony
Visual Products Inc.
Importatore UE: Sony Europe Limited.
Richieste all’importatore UE o relative alla conformità di
prodotto in Europa devono essere indirizzate al rappresentante
autorizzato del costruttore, Sony Belgium, bijkantoor van Sony
Europe Limited, Da Vincilaan 7-D1 1935 Zaventem, in Belgio.
Avviso per apparecchiature radio
masterpage: Right
• Non posizionando il televisore su un panno o altri materiali
situati tra il televisore e il mobile che lo sostiene.
• Educando i bambini sui pericoli impliciti nel salire sui mobili per
raggiungere i comandi del televisore.
Se il televisore esistente viene mantenuto e trasferito, si applicano
le stesse considerazioni menzionate in precedenza.
Installazione/Impostazione
Installare e utilizzare il televisore attenendosi alle istruzioni di
seguito al fine di evitare il rischio di incendi, scosse elettriche o
danni e/o lesioni.
Gli apparecchi collegati alla terra di protezione dell’impianto
dell’edificio tramite collegamento di rete o altri apparecchi con
collegamento alla terra di protezione - e ad un sistema di
distribuzione televisiva con cavo coassiale, potrebbero, in alcuni
casi, creare rischi di incendi. Il collegamento ad un sistema di
distribuzione televisiva deve pertanto essere fornito tramite un
dispositivo che fornisce isolamento elettrico al di sotto di un
determinato intervallo di frequenza (isolatore galvanico, vedere
EN 60728-11).
Installazione
• Il televisore deve essere installato in prossimità di una presa di
rete facilmente accessibile.
• Posizionare il televisore su una superficie stabile e piana, per
evitare che possa rovesciarsi e causare lesioni personali o danni
materiali.
• Installare il televisore in modo che il relativo supporto da tavolo
non sporga dal supporto del televisore (non in dotazione).
Se il supporto da tavolo sporge dal supporto del televisore, il
televisore potrebbe rovesciarsi o cadere e causare danni alle
persone o al televisore stesso.
Il fabbricante, Sony Visual Products Inc., dichiara
che i tipi di apparecchiatura radio KD-65XF7096,
KD-65XF7093, KD-65XF7005, KD-65XF7004,
KD-65XF7003, KD-65XF7002, KD-65XF7000, KD-55XF7096,
KD-55XF7093, KD-55XF7077, KD-55XF7073, KD-55XF7005,
KD-55XF7004, KD-55XF7003, KD-55XF7002, KD-55XF7000,
KD-49XF7096, KD-49XF7093, KD-49XF7077, KD-49XF7073,
KD-49XF7005, KD-49XF7004, KD-49XF7003, KD-49XF7002,
KD-49XF7000, KD-43XF7096, KD-43XF7093, KD-43XF7077,
KD-43XF7073, KD-43XF7005, KD-43XF7004, KD-43XF7003,
KD-43XF7002, KD-43XF7000 sono conformi alla direttiva
2014/53/UE. Il testo completo della dichiarazione di conformità
UE è disponibile al seguente indirizzo Internet:
http://www.compliance.sony.de/
IT
Questa apparecchiatura radio può essere utilizzata nell’UE senza
violare i requisiti applicabili per l’uso dello spettro radio.
Informazioni di sicurezza
ATTENZIONE
Avvertenza
Rischio di esplosione se si sostituisce la batteria con una di tipo
non corretto.
Le batterie non devono essere esposte a fonti di calore eccessivo,
quali luce solare, fuoco o simili oppure a pressione atmosferica
estremamente bassa che può causare esplosioni o perdita di
liquidi infiammabili o gas.
Pericolo di stabilità
Il televisore potrebbe cadere, causando gravi lesioni personali o la
morte.
Non collocare il televisore in una posizione instabile. Il televisore
potrebbe cadere, causando gravi lesioni personali o la morte.
Molte lesioni, in particolare ai bambini, possono essere evitate
adottando semplici precauzioni, tra cui:
• Utilizzando mobili o supporti consigliati dal fabbricante del
televisore.
• Utilizzando esclusivamente mobili in grado di sostenere con
sicurezza il televisore.
• Assicurandosi che il televisore non fuoriesca dal bordo del
mobile che lo sostiene.
• Non posizionando il televisore su mobili alti (ad esempio,
armadi o librerie), senza fissare il mobile e il televisore su un
supporto adatto.
• Per l’installazione su staffa a parete rivolgersi esclusivamente a
personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare
esclusivamente accessori Sony, compresi:
Staffa di montaggio a parete – SU-WL450
• Accertarsi di utilizzare le viti in dotazione con la staffa di
montaggio a parete durante il fissaggio della staffa di
montaggio a parete al televisore. Le viti in dotazione sono come
appaiono nell’illustrazione, misurate dalla superficie di fissaggio
della staffa di montaggio a parete.
Il diametro e la lunghezza delle viti differiscono in base al
modello di staffa per il montaggio a parete.
L’uso di viti diverse da quelle in dotazione può determinare
danni interni al televisore o provocarne la caduta, ecc.
8 mm - 12 mm
Vite (M6)
Staffa di montaggio a parete
Coperchio posteriore del televisore
3IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\010COVTOC.f
m
Trasporto
masterpage: Left
KD-49/43XF70xx
• Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono
necessarie due o tre persone.
• Quando si trasporta il televisore manualmente, tenerlo come
mostrato sotto. Non praticare pressione sul pannello LCD e sulla
cornice intorno allo schermo.
• Quando si solleva o si sposta il televisore, tenerlo saldamente
dal lato inferiore.
• Durante il trasporto, non sottoporre il televisore a urti o
vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il televisore per
farlo riparare o per un trasloco, richiuderlo sempre
nell’imballaggio originale.
8 mm - 12 mm
Vite M6 (non in
dotazione)
1.5 N·m/1,5 N·m
{15 kgf·cm}
Cavo
(non in dotazione)
Vite (non in
dotazione)
Prevenzione delle cadute
KD-65/55XF70xx
Ventilazione
• Non coprire i fori di ventilazione o inserire oggetti nel mobile.
• Lasciare un po’ di spazio intorno al televisore.
• Si raccomanda caldamente di utilizzare la staffa di montaggio a
parete Sony al fine di consentire un’adeguata circolazione
dell’aria.
8 mm - 12 mm
Vite M6 (non in
dotazione)
Installato a parete
30 cm
10 cm
10 cm
10 cm
Spazio minimo indispensabile attorno al televisore.
Installato sul supporto
30 cm
10 cm
10 cm
Cavo
(non in dotazione)
6 cm
1.5 N·m/1,5 N·m
{15 kgf·cm}
Vite (non in
dotazione)
Spazio minimo indispensabile attorno al televisore.
• Per garantire una ventilazione adeguata ed evitare l’accumulo di
sporcizia e polvere:
 Non posare il televisore piatto, né installarlo in posizione
capovolta, girato all’indietro o lateralmente.
 Non posizionare il televisore su uno scaffale o dentro un
armadio.
 Non coprire il televisore con tessuti od oggetti, come per
esempio tende, giornali e simili.
 Non installare il televisore nel modo indicato di seguito.
Circolazione dell’aria bloccata.
Parete
Parete
4IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\010COVTOC.f
m
masterpage: Right
Cavo di alimentazione
Ambienti:
Maneggiare il cavo e la presa di rete nel modo indicato di seguito
al fine di evitare il rischio di incendi, scosse elettriche o danni e/o
lesioni:
• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di
altre marche.
• Inserire completamente la spina nella presa di rete.
• Utilizzare il televisore esclusivamente con alimentazione da
220 V - 240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza
assicurarsi di aver scollegato il cavo di alimentazione e prestare
attenzione a non rimanere impigliati nei cavi con i piedi.
• Disinserire il cavo di alimentazione dalla presa di rete prima di
effettuare operazioni sul televisore o di spostarlo.
• Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di
alimentazione. Se la spina è ricoperta di polvere ed è esposta a
umidità, l’isolamento potrebbe deteriorarsi e provocare un
incendio.
• Luoghi caldi, umidi o eccessivamente polverosi; esposti
all’ingresso di insetti; dove potrebbero essere soggetti a
vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili
(candele, ecc.). Non esporre il televisore a sgocciolamento o
spruzzi e non posizionarvi sopra oggetti contenenti liquidi,
come per esempio vasi.
Nota
• Non utilizzare il cavo di alimentazione fornito su altri
apparecchi.
• Non sottoporre a pressione, piegare o attorcigliare
eccessivamente il cavo di alimentazione. I fili interni potrebbero
scoprirsi o danneggiarsi.
• Non modificare il cavo di alimentazione.
• Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla
medesima presa di rete.
• Non utilizzare una presa di rete inadeguata alla spina in uso.
NOTA SULL’ADATTATORE DI RETE (solo modelli
con adattatore di rete in dotazione)
Attenzione
Per ridurre il rischio di incendi o scosse elettriche, non esporre
questo apparato alla pioggia o all’umidità.
Per evitare il rischio di incendi o scosse elettriche, non appoggiare
sull’apparecchio oggetti contenenti liquidi, come vasi o simili.
Non installare l’apparecchio in uno spazio chiuso, come una
libreria o mobili simili.
• Assicurarsi che la presa di corrente sia installata vicino
all’apparecchio e che sia facilmente accessibile.
• Accertarsi di utilizzare l’adattatore di rete e il cavo di
alimentazione in dotazione.
• Non utilizzare altri adattatori di rete. In caso contrario, potrebbe
verificarsi un problema di funzionamento.
• Collegare l’adattatore di rete a una presa di corrente facilmente
accessibile.
• Non attorcigliare il cavo di alimentazione
attorno all’adattatore di rete.
Diversamente i fili del cavo potrebbero
spezzarsi e/o potrebbero verificarsi
problemi di funzionamento del ricevitore.
• Non toccare l’adattatore di rete con le mani bagnate.
• In caso di anomalie dell’adattatore di rete, scollegarlo
immediatamente dalla presa di corrente.
• L’apparecchio non è scollegato dall’alimentazione di rete fino a
quando non viene scollegato dalla presa di corrente, anche nel
caso in cui sia stato spento.
• Poiché l’adattatore di rete si scalda dopo un uso prolungato, se
lo si tocca è possibile scottarsi.
Uso proibito
Non installare/utilizzare il televisore in luoghi, ambienti o
situazioni come quelle elencate di seguito: il televisore potrebbe
presentare un malfunzionamento e provocare incendi, scosse
elettriche, danni e/o lesioni.
Luoghi:
Situazioni:
• Utilizzare con mani umide, armadio rimosso o con accessori.
Durante i temporali scollegare il televisore dalla presa di rete e
dall’antenna.
• Installazione del televisore in una
posizione che sporge verso uno spazio
aperto. Potrebbero verificarsi lesioni o
danni provocati da urti di persone o
oggetti contro il televisore.
• Collocazione del televisore in aree umide
o polverose, o in stanze con presenza di
fumi oleosi o vapore (nei pressi di tavoli
da cucina o umidificatori). Potrebbero
verificarsi incendi, scosse elettriche o
deformazioni.
• Installazione del televisore in luoghi soggetti a temperature
estremamente elevate, ad esempio alla luce solare diretta, in
prossimità di radiatori o di ventole di riscaldamento. In tali
condizioni il televisore potrebbe surriscaldarsi con conseguente
deformazione del rivestimento e/o problemi di funzionamento.
IT
• Se collocato nello spogliatoio di un bagno
pubblico o di un centro termale, il
televisore potrebbe venire danneggiato
dalla presenza di zolfo nell’aria, ecc.
• Per una qualità di immagine ottimale, evitare l’esposizione dello
schermo a un’illuminazione diretta o alla luce del sole.
• Evitare di spostare il televisore da un ambiente freddo a un
ambiente caldo. I cambiamenti improvvisi di temperatura
ambientale possono portare alla formazione di condensa. Ciò
potrebbe far sì che il televisore visualizzi immagini di scarsa
qualità e/o con colori insoddisfacenti. Nel caso, lasciare
evaporare completamente l’umidità prima di accendere il
televisore.
Rottura di componenti:
• Non tirare oggetti contro il televisore. Il vetro dello schermo
potrebbe rompersi a causa dell’impatto e provocare lesioni
gravi.
• Se la superficie del televisore si rompe, non toccarla finché non
è stato scollegato il cavo di alimentazione. In caso contrario,
potrebbero generarsi scosse elettriche.
Periodi di inutilizzo
• Qualora si preveda di non utilizzare il televisore per numerosi
giorni, esso dovrà essere scollegato dalla presa di rete per
motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è scollegato dalla rete
elettrica; per scollegare completamente il televisore, estrarre la
spina dalla presa di rete.
• Alcuni televisori potrebbero disporre di funzioni che per operare
correttamente richiedono di lasciare il televisore in standby.
Bambini
• Impedire ai bambini di salire sul televisore.
• Tenere gli accessori di piccole dimensioni lontano dalla portata
dei bambini, affinché non vengano accidentalmente ingeriti.
• All’aperto (esposto alla luce solare diretta), in spiaggia, su
imbarcazioni, all’interno di un veicolo, in ambiente medico, in
posizioni instabili, esposto all’acqua, pioggia, umidità o fumo.
5IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\010COVTOC.f
m
Qualora si verifichino i seguenti problemi...
Spegnere il televisore e disinserire immediatamente il cavo di
alimentazione qualora si verifichino i seguenti problemi.
Rivolgersi al proprio rivenditore o a Sony per fare controllare il
televisore da personale opportunamente qualificato.
masterpage: Left
• Si consiglia di passare di tanto in tanto l’aspirapolvere sulle
aperture di ventilazione per garantire una ventilazione
adeguata.
• Per regolare l’angolazione del televisore, spostarlo lentamente
in modo da evitare che muovendolo scivoli dalla base.
Quando:
Apparecchiature opzionali
• Il cavo di alimentazione è danneggiato.
• La presa di rete è inadeguata alla spina in uso.
• Il televisore è danneggiato per una caduta, un urto o un oggetto
lanciato.
• All’interno del televisore sono penetrate sostanze liquide o
oggetti solidi.
• Mantenere i componenti opzionali o eventuali apparecchiature
che emettono radiazioni elettromagnetiche lontano dal
televisore. In caso contrario, si potranno verificare distorsione
dell’immagine e/o disturbi dell’audio.
• Il presente apparecchio è stato testato ed è risultato conforme ai
limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale
di collegamento di lunghezza inferiore a 3 metri.
• Il presente apparecchio è stato testato ed è risultato conforme ai
limiti imposti dalla Direttiva EMC utilizzando un cavo RF di
lunghezza inferiore a 30 metri per terminale terrestre/satellite/
CATV.
Informazioni sulla temperatura del TV LCD
Quando il TV LCD viene utilizzato per periodi di tempo prolungati,
il pannello attorno al monitor si surriscalda. Se si tocca con una
mano è possibile scottarsi.
Raccomandazione spina tipo F
Precauzioni
Visione del televisore
• Si consiglia la visione del televisore in condizioni di luce adatta,
in quanto condizioni di luce scarsa o periodi prolungati
danneggiano la vista.
• Onde evitare danni all’udito, durante l’uso delle cuffie regolare il
volume a livelli moderati.
Schermo LCD
• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta
precisione e disponga del 99,99 % od oltre di pixel effettivi,
potranno comparire ripetutamente punti neri o luminosi (rossi,
blu o verdi) sullo schermo. Ciò costituisce una caratteristica di
fabbricazione dello schermo LCD e non è un problema di
funzionamento.
• Non spingere o graffiare il filtro anteriore e non posizionare
oggetti sopra al televisore. L’immagine potrà risultare non
uniforme o lo schermo LCD danneggiato.
• Se il televisore viene utilizzato in un luogo freddo, le immagini
potrebbero risultare distorte o più scure del normale. Ciò non
indica un guasto. Non si tratta di un problema di
funzionamento, bensì di un fenomeno che scompare con
l’aumento della temperatura.
• Se vengono visualizzati in modo continuo fermi immagine, è
possibile che si presenti un’immagine residua. Tale immagine
scompare dopo alcuni istanti.
• Durante l’uso del televisore, lo schermo e il rivestimento si
scaldano. Non si tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi. Per
lo smaltimento attenersi ai regolamenti e alle normative locali.
Cura e pulizia della superficie dello schermo e
del rivestimento
Verificare di avere disinserito il cavo di alimentazione collegato al
televisore dalla presa di rete prima di procedere alla pulizia.
Per evitare il degradamento del materiale o del rivestimento dello
schermo, prendere le seguenti precauzioni.
• Per rimuovere la polvere dalla superficie dello schermo e dal
rivestimento, utilizzare un panno morbido e procedere con
delicatezza. Se la polvere persiste, utilizzare un panno morbido
leggermente inumidito con una soluzione detergente neutra
diluita.
• Non spruzzare acqua o detergente
direttamente sul televisore. Potrebbe
gocciolare verso la parte inferiore dello
schermo o altre parti esterne entrando nel
televisore e causando danni al
funzionamento.
• Non utilizzare spugnette abrasive,
detergenti alcalini o acidi, polveri abrasive o solventi volatili
quali alcool, benzene, diluenti o insetticidi. L’uso di tali materiali
o il contatto prolungato con gomma o materiali vinilici
potrebbero danneggiare la superficie dello schermo e il
materiale di rivestimento del televisore.
La sporgenza del filo interno dall’elemento di collegamento deve
essere inferiore a 1,5 mm.
Max. 7 mm
Max. 1,5 mm
(Figura di riferimento della spina tipo F)
Precauzione per l’uso del telecomando
• Inserire le batterie rispettando la corretta polarità.
• Non utilizzare tipi diversi di batterie insieme o combinare
batterie usate e nuove.
• Nel rispetto dell’ambiente, depositare le batterie scariche negli
appositi contenitori adibiti alla raccolta differenziata. Alcune
regioni potrebbero avere normative particolari per lo
smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo
cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore,
né in luoghi direttamente esposti alla luce solare o in stanze
umide.
Funzione Wireless dell’unità
• Non utilizzare l’unità in prossimità di apparecchiature medicali
(pacemaker e simili), in quanto ciò potrebbe provocare
anomalie di funzionamento a tali dispositivi.
• Anche se questa unità trasmette/riceve segnali codificati, fare
attenzione alle intercettazioni non autorizzate. Si declina ogni
responsabilità per gli eventuali inconvenienti che dovessero
verificarsi.
• Questo apparecchio deve essere installato e azionato con una
distanza minima di almeno 20 cm o più tra l’antenna del
dispositivo e il corpo della persona.
Smaltimento del televisore
Trattamento del dispositivo
elettrico o elettronico a fine vita
(applicabile in tutti i Paesi
dell’Unione Europea e in altri Paesi
con sistema di raccolta
differenziata)
Questo simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere
considerato come un normale rifiuto domestico, ma deve invece
essere consegnato in un punto di raccolta appropriato per il riciclo
di apparecchi elettrici ed elettronici. Assicurandovi che questo
prodotto sia smaltito correttamente, contribuirete a prevenire
potenziali conseguenze negative per l’ambiente e per la salute
che potrebbero altrimenti essere causate da uno smaltimento
inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse
naturali. Per informazioni più dettagliate circa il riciclaggio di
questo prodotto, potete contattare l’ufficio comunale, il servizio
locale di smaltimento rifiuti oppure il negozio dove l’avete
acquistato.
6IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\010COVTOC.f
m
masterpage: Right
Smaltimento delle batterie esauste
(applicabile in tutti i Paesi
dell’Unione Europea e negli altri
Paesi con sistema di raccolta
differenziata)
Questo simbolo sulla batteria o sull’imballo
indica che la batteria fornita con il prodotto non deve essere
trattata come un normale rifiuto domestico. Su talune batterie
questo simbolo può essere utilizzato in combinazione con un
simbolo chimico. Il simbolo chimico del piombo (Pb) è aggiunto
se la batteria contiene più dello 0,004 % di piombo. Assicurandovi
che queste batterie siano smaltite correttamente, contribuirete a
prevenire potenziali conseguenze negative per l’ambiente e per la
salute che potrebbero essere causate dal trattamento
inappropriato delle medesime batterie. Il riciclo dei materiali
aiuterà a preservare le risorse naturali. Nel caso di prodotti che
per ragioni di sicurezza, prestazioni o integrità dei dati richiedano
una connessione permanente con una batteria in essi
incorporata, la stessa dovrà essere sostituita esclusivamente da
personale qualificato. Per assicurarsi che la batteria sia trattata
correttamente, si prega di consegnare il prodotto a fine vita in un
centro di raccolta idoneo per il riciclo di apparecchiature elettriche
ed elettroniche. Per tutte le altre batterie, si prega di consultare la
sezione relativa alla rimozione sicura della batteria dal prodotto.
Si prega di consegnare le batterie in un centro di raccolta idoneo
per il riciclo delle batterie esauste. Per informazioni più
dettagliate sul riciclo di queste batterie, si prega di contattare il
vostro Comune, il servizio di smaltimento rifiuti ovvero il punto
vendita presso il quale è stato acquistato il prodotto o la batteria.
IT
7IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\030PAR.fm
masterpage: Left
  (Accensione) / + / –
Parti e comandi
Televisore

CAM (Conditional Access Module,
modulo di accesso condizionale)
• Consente l’accesso ai servizi televisivi a
pagamento. Per i dettagli, consultare il
manuale di istruzioni in dotazione con il
CAM.
• Non inserire la smart card direttamente
nell’alloggiamento CAM del televisore.
Deve essere inserita nel Conditional
Access Module (modulo di accesso
condizionale) fornito dal proprio
rivenditore autorizzato.
• Il CAM non è supportato in alcune
nazioni/aree. Verificare con il proprio
rivenditore autorizzato.
• Può apparire un messaggio CAM quando
si passa a un programma digitale dopo
aver usato il video Internet.
Premere brevemente  per accendere il
televisore.
Premere a lungo  per spegnere il
televisore.
Quando il televisore è acceso,
Volume
Premere il tasto + o – per aumentare/ridurre
il volume.
È anche possibile premere  finché non
viene visualizzata la notifica
. Consente di
aumentare/ridurre il volume premendo il
tasto + o –.
Ingresso
Premere  finché non viene visualizzata la
notifica
.
Consente di spostare la sorgente di ingresso
selezionata premendo il tasto + (su) o – (giù).
Programma
Premere  finché non viene visualizzata la
notifica PROG.
Selezionare il programma premendo il tasto
+ (su) o – (giù).
 (Sensori/Indicatore LED)
• Riceve i segnali dal telecomando.
Non posizionare alcun oggetto davanti al
sensore.
In caso contrario, il suo funzionamento
potrebbe risentirne.
• Si illumina in giallo quando il
[Spegnimento programmato]* o
[Accensione programmata]* è impostato
oppure quando il televisore è in modalità
Photo Frame*.
• Si illumina in bianco quando [Risparmio
Energetico]* è impostato su [Disattiva
immagine]*.
• Si illumina in bianco quando il televisore è
acceso.
• Non si illumina quando il televisore e in
modalità standby.
• Lampeggia quando il telecomando è in
uso.
• Si illumina di rosso in modalità di
registrazione.
(Solo su modelli di televisore e in regioni/paesi limitati)
* Per informazioni più dettagliate, premere HOME sul
telecomando, quindi selezionare [Guida] nel menu
[Impostazioni].
8IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\030PAR.fm
masterpage: Right
Nota
• Accertarsi che il televisore sia completamente spento
prima di scollegare il cavo di alimentazione CA.
• Per scollegare completamente il televisore
dall’alimentazione CA, estrarre la spina dalla presa di
rete.
• Dovendo selezionare l’ingresso attendere qualche
secondo per passare a un altro ingresso.
IT
9IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\030PAR.fm
masterpage: Left
 DIGITAL/ANALOG
Telecomando
La forma del telecomando, l’ubicazione, la
disponibilità e la funzione del tasto del
telecomando possono variare a seconda
della regione/nazione/del modello di
televisore.
Consente di passare dall’ingresso digitale a
quello analogico e viceversa.
 Tasti numerici
• Consentono di selezionare i canali. Per i
canali dal 10 in avanti, inserire la seconda
cifra rapidamente.
• In modalità Testo, inserire il numero di
pagina a tre cifre per selezionare la
pagina.
 EXIT
Consente di tornare alla schermata
precedente o di uscire dal menu. Quando è
disponibile un servizio di Applicazione
Interattiva, premere per uscire dal servizio.
 Tasti colorati
Consente di visualizzare la guida di
funzionamento (quando sono disponibili i
tasti colorati).

YouTube (Solo su modelli di
televisore e in regioni/paesi limitati)
Accede al servizio online “YouTube”.

/
(Informazioni / Visualizzazione
testo nascosto)
• Consente di visualizzare le informazioni.
Premere una volta per visualizzare le
informazioni sul programma/ingresso che
si sta guardando. Premere nuovamente
per eliminare la visualizzazione.
• In modalità Testo, rivela informazioni
nascoste (per es. risposte a quiz).
 SLEEP
Premere più volte finché il televisore non
visualizzerà il tempo in minuti ([Disattivato]/
[15 min]/[30 min]/[45 min]/[60 min]/
[90 min]/[120 min]) che si desidera che il
televisore resti acceso prima di spegnersi.
Per annullare il timer di spegnimento,
premere più volte SLEEP finché non appare
[Disattivato].


(Selezione voce / Invio)
• Consente di selezionare o regolare le voci.
• Consente di confermare le voci
selezionate.
/
(Selezione ingresso / Fermo
Testo)
• Consente di visualizzare e selezionare la
sorgente di ingresso.
• In modalità Testo consente di bloccare la
pagina corrente.
////

RETURN
• Consente di tornare alla schermata
precedente di qualsiasi menu visualizzato.
• Consente di interrompere la riproduzione
di file di foto/musicali/video.
10IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\030PAR.fm
 HOME
Controllo TV:
Utilizzare il menu [Controllo TV] per
controllare il televisore da [Home (menu)] o
dal menu [Opzioni].
Consente di visualizzare o annullare il menu.
  +/– (Volume)
Consente di regolare il volume.
Torna a TV:
Selezionare questa opzione per tornare al
programma televisivo.
 AUDIO
Consente di selezionare l’audio per sorgenti
multilingue o il doppio audio per il
programma che si sta guardando (a seconda
della sorgente del programma).

  (Testo)
In modalità Testo vengono visualizzate le
informazioni del Televideo.
A ogni pressione del tasto , lo schermo
cambia secondo la sequenza seguente:
Testo  Testo su immagine televisiva
(modalità mix)  No Testo (uscita dal servizio
Testo)
(Sottotitoli)
Modifica l’impostazione dei sottotitoli.
 //////
• Consentono di utilizzare i contenuti
multimediali sul televisore e sul
dispositivo compatibile BRAVIA Sync
collegato.
• Questo tasto può anche essere utilizzato
per azionare la riproduzione del servizio
VOD (Video on demand).
La disponibilità dipende dal servizio VOD.
 REC (Non disponibile per l’Italia)
 NETFLIX (Solo su modelli di televisore e
in regioni/paesi limitati.)
Accede al servizio online “NETFLIX”.

 OPTIONS

Altoparlanti:
Selezionare [Altoparlante TV] o [Sistema
Audio] per trasmettere l’audio del televisore
dagli altoparlanti del televisore o dal
dispositivo audio collegato.
(Salta)
Torna al canale o all’ingresso precedente
visualizzato per oltre 15 secondi.
 SYNC MENU
Controllo dispositivi:
Selezionare l’opzione [Controllo dispositivi]
per controllare dispositivi compatibili con la
funzione Controllo BRAVIA Sync. Scegliere le
opzioni tra [Home (menu)], [Opzioni],
[Elenco contenuti] e [Spegnimento] per
controllare il dispositivo.
IT
Visualizza un elenco dei tasti di scelta rapida
per accedere ad alcuni menu di
impostazione.
Le opzioni elencate variano a seconda
dell’ingresso e del contenuto correnti.
  (Standby televisore)
Premere per visualizzare il menu BRAVIA
Sync e per selezionare il dispositivo HDMI
collegato da [Selezione dispositivi].
Dal menu BRAVIA Sync è possibile
selezionare le seguenti opzioni.
GUIDE (EPG)
Visualizza la Guida TV digitale.
Registra il programma corrente con la
funzione di registrazione USB HDD.
Consente di accendere il televisore o di
accedere alla modalità standby.
masterpage: Right
 PROG +/–/
/
• Consente di selezionare il canale
successivo (+) o precedente (–).
• In modalità Testo, consente di selezionare
la pagina successiva ( ) o precedente
( ).
  (Esclusione audio)
Consente di disattivare l’audio. Premere
nuovamente per riattivare l’audio.
 TITLE LIST (Non disponibile per l’Italia)
Visualizza l’Elenco dei titoli.

(Modalità ampia)
Consente di regolare lo schermo. Premere
più volte per selezionare la modalità ampia
desiderata.
11IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\030PAR.fm
masterpage: Left
Suggerimento
• Il numero 5 e i tasti , PROG + e AUDIO sono dotati
di punti tattili. Utilizzarli come riferimento durante
l’uso del televisore.
Nota
• Se sono selezionati i sottotitoli e l’utente lancia
un’applicazione di testo digitale tramite il tasto
“testo” è possibile che, in alcune circostanze, la
visualizzazione dei sottotitoli si interrompa. Quando
l’utente esce dall’applicazione di testo digitale, i
sottotitoli riprendono automaticamente.
12IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\040WAT.fm
Connessione del televisore a
Internet
Operazioni preliminari alla
connessione a Internet
Uso del televisore
1
Premere  sul televisore o sul
telecomando per accendere il televisore.
2
Premere DIGITAL/ANALOG per passare
dagli ingressi analogici a quelli digitali e
viceversa.
3
Premere i tasti numerici o PROG +/– per
selezionare un canale TV.
4
Premere  +/– per regolare il volume.
Per utilizzare le funzionalità di rete del
televisore, deve essere collegato a Internet.
HOME  [Impostazioni Sistema] 
[Impostazioni]  [Rete]  [Impostazione
rete].
Per informazioni più dettagliate, premere HOME
sul telecomando, quindi selezionare [Guida] nel
menu [Impostazioni].
masterpage: Right
In modalità digitale
Compare brevemente un menu informativo.
Sul menu potranno essere presenti le
seguenti icone.
: Servizio dati (applicazione
trasmissione)
: Servizio radio
IT
: Servizio codificato/abbonamento
:
Varie lingue audio disponibili
: Sottotitoli disponibili
: Disponibilità di sottotitoli e/o audio per
i non udenti
: Età minima consigliata per il
programma in corso (da 3 a 18 anni)
: Protezione dei minori
: Blocco Programmi Digitali
: Audio disponibile per i non vedenti
: Sottotitoli sonori disponibili
: Audio multicanale disponibile
13IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\050OPT.fm
masterpage: Left
Visualizzazione di immagini da dispositivi collegati
Diagramma di collegamento
È possibile collegare al televisore un’ampia varietà di dispositivi opzionali.
Nota
• A seconda del modello di televisore, la connessione di un dispositivo USB di grandi dimensioni può interferire con
ulteriori dispositivi connessi.
• Per connettere un dispositivo USB di grandi dimensioni, collegare solo 1 presa USB.
Cuffie/
Sistema
audio/
subwoofer
Dispositivo HDMI
*3
*1
Conditional Access
Module (modulo di
accesso condizionale)
Macchina fotografica/
Videocamera/
Supporto di
memorizzazione USB
*2
*1
Macchina fotografica/
Videocamera/
Supporto di
memorizzazione USB
Dispositivo HDMI
*1
Sistema audio con
dispositivo ARC/
HDMI
Cavo/Antenna/
Decoder esterno
Router
Videoregistratore/
Dispositivo per
videogioco/Lettore
DVD/Videocamera/
Decoder esterno*5
Sistema
audio con
ingresso
audio ottico
*2
*4
Satellitare
14IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\050OPT.fm
masterpage: Right
Nota
*1
< 12 mm
< 21 mm
*2
I terminali, le etichette e le funzioni possono variare a seconda delle regioni/dei paesi/dei modelli di televisore.
*3
Supporta solo mini jack stereo tripolare.
*4
< 14 mm
*5
Per un dispositivo esterno con solo SCART AV OUT, utilizzare un adattatore SCART-RCA.
IT
15IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\050OPT.fm
masterpage: Left
Installazione del televisore a parete
Il manuale di istruzioni del televisore fornisce solo le fasi di preparazione per l’installazione del
supporto di montaggio a parete del televisore, prima dell’installazione a parete.
Per i clienti:
Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di
affidare l’installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di
eseguire l’installazione personalmente.
Per i rivenditori e installatori Sony:
Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione
periodica e controllo del prodotto.
Per l’installazione di questo prodotto è necessario disporre di sufficiente competenza, in particolare
per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del
televisore. Affidare il fissaggio di questo prodotto alla parete a rivenditori o a installatori autorizzati
Sony e prestare attenzione adeguata alla sicurezza durante l’installazione. Sony non potrà essere
ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da
installazione non corretta.
Utilizzare la staffa di montaggio a parete SU-WL450 (non in dotazione) per installare il televisore a
parete.
Durante l’installazione della staffa di montaggio a parete, consultare anche le Istruzioni per l’uso e la
Guida all’installazione in dotazione con la staffa di montaggio a parete.
Per istruzioni sull’installazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di
montaggio a parete) sulla pagina del prodotto per il modello del televisore.
www.sony.eu/support/
16IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\060ADD.fm
masterpage: Right
Immagine distorta (linee irregolari o strisce)
Informazioni aggiuntive
Risoluzione dei problemi
Quando l’indicatore LED lampeggia in
rosso,contare il numero di lampeggi
(l’intervallo è tre secondi).
Se l’indicatore LED lampeggia in rosso,
ripristinare il televisore scollegando il cavo di
alimentazione CA dal televisore per due minuti,
quindi accendere il televisore. Se il problema
persiste, rivolgersi al rivenditore o al centro
servizi Sony comunicando il numero di volte in
cui l’indicatore LED lampeggia in rosso
(l’intervallo è di tre secondi). Premere  sul
televisore per spegnerlo, scollegare il cavo di
alimentazione CA e informare il rivenditore o il
centro servizi Sony.
Se l’indicatore LED non lampeggia, controllare
le voci indicate di seguito.
Se il problema persiste, rivolgersi a personale
qualificato per l’assistenza.
 Tenere il televisore lontano da fonti di disturbi
elettrici quali autovetture, motocicli,
asciugacapelli o dispositivi opzionali.
 Durante l’installazione dei dispositivi opzionali,
lasciare spazio tra questi e il televisore.
 Controllare il collegamento dell’antenna/del cavo.
 Tenere il cavo dell’antenna lontano da altri cavi di
collegamento.
Disturbi video o audio durante la visione di un
canale TV
 Regolare [AFT] (Sintonizzazione fine automatica)
per ottenere una migliore ricezione
dell’immagine. Questa funzione riguarda solo i
canali televisivi analogici.
I contorni delle immagini appaiono distorti
 Modifica l’impostazione attuale di [Modalità
Film]* selezionando altre impostazioni.
Generico
Il televisore si spegne automaticamente
(passa alla modalità standby)
IT
 Controllare se [Spegnimento programmato]* è
attivato.
Immagine
 Controllare se [Durata]* è attivato con [Accensione
programmata]* o [Impostazioni cornice foto]*.
Assenza di immagine (schermo scuro) e
assenza di audio
 Controllare se [Standby TV per inattività]* è
 Controllare il collegamento dell’antenna/del cavo.
 Collegare il televisore alla presa di corrente CA e
Impossibile selezionare alcune sorgenti di
ingresso
premere  sul televisore o sul telecomando.
Immagini doppie o effetto fantasma
(ghosting)
 Controllare la posizione, la direzione e il
collegamento dell’antenna/del cavo.
Sullo schermo vengono visualizzati soltanto
disturbi ed effetto neve
attivato.
 Selezionare [Ingressi AV]*, quindi selezionare
[Sempre]* della sorgente di ingresso.
Il telecomando non funziona
 Sostituire le batterie.
* Per informazioni più dettagliate, premere HOME sul
telecomando, quindi selezionare [Guida] nel menu
[Impostazioni].
 Controllare che l’antenna non sia rotta o piegata.
 Controllare che la durata dell’antenna non sia
giunta al termine (da tre a cinque anni in caso di
uso normale, uno o due anni in zone di mare).
17IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\060ADD.fm
masterpage: Left
Prese di ingresso/uscita
Caratteristiche tecniche
Antenna/cavo
Sistema
Antenna satellitare*1
Sistema pannello
Pannello LCD (Display Cristalli Liquidi),
retroilluminazione a LED
Sistema TV
In base alla nazione/area/al modello del
televisore
Analogico: B/G, D/K, I
Digitale: DVB-T/DVB-C
DVB-T2*1
Satellite*1: DVB-S/DVB-S2
Sistema colore/video
Analogico: PAL/SECAM/NTSC3.58 (solo video)/
NTSC4.43 (solo video)
Digitale: MPEG-2 [email protected]/HL, H.264/MPEG-4
AVC HP/[email protected], H.265/HEVC MP/[email protected]
(4K 60fps)
Copertura dei canali
In base alla nazione/area/al modello del
televisore
Analogico: UHF/VHF/via cavo
Digitale: UHF/VHF/via cavo
Satellite*1: Frequenza IF 950-2.150 MHz
Uscita audio
Terminale esterno 75 ohm per VHF/UHF
Connettore di tipo F Femmina, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V e tonalità 22 kHz,
Distribuzione via cavo singolo EN50494.
/
AV IN
Ingresso video/audio (Connettori fono jack)
HDMI IN 1/2/3 (ARC) (supporta risoluzione 4K,
compatibile con HDCP 2.2)
Video HDMI: 4096 × 2160p (24, 50, 60 Hz), 3840 ×
2160p (24, 25, 30, 50, 60 Hz), 1080p (30, 50,
60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,
60 Hz), 720/24p, 576p, 576i, 480p, 480i
* HDMI IN 2 e IN 3 supporta formati HDMI ad alta
qualità, per esempio 4K 60p/50p 4:2:0 10 bit, 4:4:4,
4:2:2.
Ingresso PC: (risoluzione (frequenza orizzontale,
frequenza verticale))
640 × 480, 31,5 kHz, 60 Hz
800 × 600, 37,9 kHz, 60 Hz
1.024 × 768, 48,4 kHz, 60 Hz
1.280 × 1.024, 64,0 kHz, 60 Hz
1.152 × 864, 67,5 kHz, 75 Hz
1.600 × 900, 55,9 kHz, 60 Hz
1.680 × 1.050, 65,3 kHz, 60 Hz
*1.920 × 1.080, 67,5 kHz, 60 Hz
* La temporizzazione 1080p, se applicata
all'ingresso HDMI, sarà considerata come una
temporizzazione video e non come una
temporizzazione PC per il formato Schermo.
10 W + 10 W
Tecnologia wireless
Bande di frequenza
LAN wireless (IEEE802.11b/g/n)
Gamma di frequenza
Potenza di uscita
2.400 - 2.483,5 MHz
< 20,0 dBm
Versione software
TV: v8.___-____-_.___-____ / v8.___-____*
Fare riferimento a [Assistenza clienti] nel menu
[Impostazioni].
Tutti gli aggiornamenti software/firmware per
apparecchiature/accessori/componenti non
influiscono sulla conformità futura alla Direttiva
2014/53/UE.
* Solo su modelli di televisore e in paesi/regioni
limitati.
Audio:
PCM lineare due canali: 32/44,1/48 kHz 16/20/
24 bit, Dolby Digital, Dolby Digital Plus, DTS
ARC (Canale di ritorno audio) (solo HDMI IN 3)
PCM lineare due canali: 48 kHz 16 bit, Dolby
Digital, Dolby Digital Plus, DTS
DIGITAL AUDIO OUT (OPTICAL)
Presa ottica digitale (PCM lineare due canali:
48 kHz 16 bit, Dolby Digital, DTS)
AUDIO OUT
/ (mini jack stereo)
Cuffie, Uscita audio, subwoofer
1,
2,
3 (HDD REC) (Funzione non
disponibile per l’Italia)
Porta USB
Alloggiamento CAM (Conditional Access Module,
modulo di accesso condizionale)
DC IN 19.5 V (solo per i modelli con
alimentatore esterno)
Ingresso adattatore di rete
18IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\060ADD.fm
LAN (In base alla nazione/regione)
Connettore 10BASE-T/100BASE-TX (La velocità di
connessione può variare a seconda delle
caratteristiche operative della rete. La velocità di
comunicazione 10BASE-T/100BASE-TX e la qualità
di comunicazione non sono garantite con questo
televisore.)
Altro
Accessori opzionali
Staffa di montaggio a parete: SU-WL450
Temperatura di utilizzo
Da 0 ºC a 40 ºC
Umidità di utilizzo
Dal 10 % all’80 % UR (senza condensa)
Potenza, scheda di prodotto e altro
Requisiti di alimentazione
tranne i modelli con alimentatore esterno
220 V - 240 V CA, 50 Hz
solo per i modelli con alimentatore esterno
19,5 V CC con adattatore di rete
Valori nominali: ingresso 220 V - 240 V CA, 50 Hz
Classe di efficienza energetica
KD-65XF70xx: A+
KD-55XF70xx: A
KD-49XF70xx: A
KD-43XF70xx: A
Dimensioni schermo (diagonale) (circa)
KD-65XF70xx: 163,9 cm / 65 pollici
KD-55XF70xx: 138,8 cm / 55 pollici
KD-49XF70xx: 123,2 cm / 49 pollici
KD-43XF70xx: 108,0 cm / 43 pollici
Potenza assorbita
In modalità [Standard]
KD-65XF70xx: 106 W
KD-55XF70xx: 111 W
KD-49XF70xx: 73 W
KD-43XF70xx: 64 W
In modalità [Brillante]
KD-65XF7096: 182 W
KD-65XF7093: 171 W
KD-65XF7005: 182 W
KD-65XF7004: 182 W
KD-65XF7003: 171 W
KD-65XF7002: 171 W
KD-65XF7000: 171 W
KD-55XF7096: 183 W
KD-55XF7093: 172 W
KD-55XF7077: 183 W
KD-55XF7073: 172 W
KD-55XF7005: 183 W
KD-55XF7004: 183 W
KD-55XF7003: 172 W
KD-55XF7002: 172 W
KD-55XF7000: 172 W
masterpage: Right
KD-49XF7096: 115 W
KD-49XF7093: 100 W
KD-49XF7077: 115 W
KD-49XF7073: 100 W
KD-49XF7005: 115 W
KD-49XF7004: 115 W
KD-49XF7003: 100 W
KD-49XF7002: 100 W
KD-49XF7000: 100 W
KD-43XF7096: 100 W
KD-43XF7093: 95 W
KD-43XF7077: 100 W
KD-43XF7073: 95 W
KD-43XF7005: 100 W
KD-43XF7004: 100 W
KD-43XF7003: 95 W
KD-43XF7002: 95 W
KD-43XF7000: 95 W
Consumo energetico medio annuo*2
KD-65XF70xx: 155 kWh
KD-55XF70xx: 162 kWh
KD-49XF70xx: 107 kWh
KD-43XF70xx: 93 kWh
Potenza assorbita in modalità standby*3*4
IT
0,50 W
Risoluzione schermo
3.840 punti (orizzontale) × 2.160 linee (verticale)
Dimensioni (circa) (l × a × p)
con supporto da tavolo
KD-65XF70xx: 146,1 × 90,7 × 35,5 cm
KD-55XF70xx: 124,2 × 78,4 × 35,6 cm
KD-49XF70xx: 110,1 × 70,5 × 27,9 cm
KD-43XF70xx: 97,0 × 63,0 × 27,8 cm
senza supporto da tavolo
KD-65XF70xx: 146,1 × 84,4 × 8,0 cm
KD-55XF70xx: 124,2 × 72,1 × 8,0 cm
KD-49XF70xx: 110,1 × 64,5 × 5,8 cm
KD-43XF70xx: 97,0 × 57,1 × 5,8 cm
Peso (circa)
con supporto da tavolo
KD-65XF70xx: 21,4 kg
KD-55XF70xx: 17,4 kg
KD-49XF70xx: 12,6 kg
KD-43XF70xx: 10,4 kg
senza supporto da tavolo
KD-65XF70xx: 20,2 kg
KD-55XF70xx: 16,2 kg
KD-49XF70xx: 12 kg
KD-43XF70xx: 9,8 kg
19IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\060ADD.fm
*1
*2
*3
*4
Non tutti i televisori dispongono della tecnologia
DVB-T2 o DVB-S/S2 o del terminale dell’antenna
satellitare.
Consumo energetico all’anno, basato sul consumo
di corrente di un televisore che funzioni 4 ore al
giorno per 365 giorni. Il consumo energetico
effettivo dipenderà dal modo in cui verrà utilizzato il
televisore.
Il consumo specificato in standby viene raggiunto
una volta ultimati i processi interni necessari del
televisore.
Quando la TV è connessa alla rete, il consumo
energetico in standby aumenta.
Nota
• La disponibilità degli accessori opzionali dipende dai
paesi/dalle regioni/dai modelli di televisore/dalle
scorte.
• Non estrarre la scheda finta dall’alloggiamento CAM
(Conditional Access Module, modulo di accesso
condizionale) del televisore quando non è necessario
inserire una vera smart card.
• Design e caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Note sul funzionamento della TV Digitale
• TV digitale (DVB terrestre, satellite e via
cavo), servizi interattivi e funzioni di rete
potrebbero non essere disponibili in tutti i
Paesi o regioni. Alcune funzioni potrebbero
non essere abilitate e potrebbero non
funzionare correttamente con alcuni
provider e ambienti di rete. Alcuni provider
di servizi TV potrebbero applicare tariffe
per i loro servizi.
• Questo televisore supporta trasmissione
digitale con i codec MPEG-2, H.264/MPEG4 AVC e H.265/HEVC, ma non si garantisce
la compatibilità con tutti i segnali
dell’operatore/del servizio, che potrebbero
cambiare nel tempo.
masterpage: Left
• Per i brevetti DTS, consultare il sito
http://patents.dts.com. Prodotto su
licenza di DTS, Inc.
DTS, il simbolo, & DTS e il simbolo insieme
sono marchi di fabbrica registrati e DTS
Digital Surround è un marchio di fabbrica di
DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
• TUXERA è un marchio di fabbrica registrato
di Tuxera Inc. negli Stati Uniti e in altri
Paesi.
• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. All rights reserved.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e
Miracast® sono marchi registrati di Wi-Fi
Alliance.
• Wi-Fi Protected Setup™ è un marchio di
fabbrica di Wi-Fi Alliance.
• Il logo Wi-Fi CERTIFIED™ è un marchio di
certificazione di Wi-Fi Alliance.
• Netflix è un marchio registrato di Netflix,
Inc.
• “YouTube” e “il logo YouTube” sono marchi
registrati di Google Inc.
Solo per modelli satellitari:
• DiSEqC™ è un marchio depositato di
EUTELSAT.
Questo televisore supporta DiSEqC 1.0 ma
non è progettato per il controllo di antenne
motorizzate.
• Tutti gli altri marchi di fabbrica sono di
proprietà delle rispettive aziende.
Informazioni sui marchi
• I termini HDMI e HDMI High-Definition
Multimedia Interface e il logo HDMI sono
marchi o marchi registrati di HDMI
Licensing Administrator, Inc. negli Stati
Uniti e in altri paesi.
• Prodotto su licenza di Dolby Laboratories.
Dolby, Dolby Audio e il simbolo della
doppia “D” sono marchi depositati di Dolby
Laboratories.
• “BRAVIA”,
e BRAVIA Sync sono
marchi di fabbrica o marchi registrati di
Sony Corporation.
• “Blu-ray Disc”, “Blu-ray” e il logo “Blu-ray
Disc” sono marchi di fabbrica di Blu-ray
Disc Association.
20IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\060ADD.fm
masterpage: Right
IT
Actual resolution: 3840 x 2160 pixels
Résolution actuelle: 3840 x 2160 pixels
Risoluzione effettiva: 3840 x 2160 pixel
Resolução do ecrã: 3840 x 2160 pixels
Resolución real: 3840 x 2160 píxeles
πραγματική ανάλυση: 3840 x 2160 pixels
21IT
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
D:\SONY
TV\CHL\SY18_CHL_EU_IM_111\SY18_CHL_EU_IM_111\4732891211\4732891211\06IT\070BCO.fm
masterpage: BCO
Guide d’aide/Guía de ayuda/
Helpgids/Hilfe/Guia de ajuda/
Guida
http://rd1.sony.net/help/tv/fceil1/h_cei/
Pour obtenir les informations utiles concernant les produits Sony
Información de utilidad para productos Sony
Voor nuttige informatie over Sony producten
Für hilfreiche Informationen zu Sony Produkten
Para informação útil sobre os produtos Sony
Per informazioni utili sui prodotti Sony
© 2018 Sony Visual Products Inc.
KD-65XF70xx / 55XF70xx / 49XF70xx / 43XF70xx
4-732-891-21(1)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
