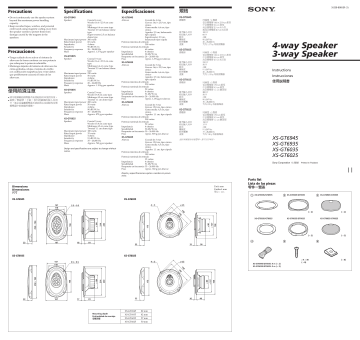

3-239-808-21 (1)
Precautions
Specifications
•Do not continuously use the speaker system
beyond the maximum power handling
capacity.
•Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.
Precauciones
•Tenga cuidado de no activar el sistema de
altavoces de forma continua con una potencia
que sobrepase la potencia admisible.
•Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito
con codificación magnética para evitar daños
que posiblemente causaría el imán de los
altavoces.
Especificaciones
XS-GT6945
XS-GT6945
Speaker
Altavoz
Coaxial 4-way:
Woofer 16.6 × 23.9 cm cone
type
Midrange 6.6 cm cone type
Tweeter 2.5 cm balance dome
type
Super tweeter 2.5 cm balance
dome type
Maximum input power 300 watts
Rated input power
60 watts
Impedance
4 ohms
Sensitivity
90 dB/W/m
Frequency response
28 – 28,000 Hz
Mass
Approx. 1.37 kg per speaker
XS-GT6935
Speaker
Coaxial 3-way:
Woofer 16.6 × 23.9 cm cone
type
Midrange 6.6 cm cone type
Tweeter 2.5 cm balance dome
type
Maximum input power 230 watts
Rated input power
50 watts
Impedance
4 ohms
Sensitivity
91 dB/W/m
Frequency response
28 – 26,000 Hz
Mass
Approx. 1.15 kg per speaker
XS-GT6035
Speaker
Coaxial 3-way:
Woofer 15.8 cm cone type
Midrange 4.5 cm cone type
Tweeter 1.1 cm dome type
Maximum input power 200 watts
Rated input power
50 watts
Impedance
4 ohms
Sensitivity
90 dB/W/m
Frequency response
30 – 26,000 Hz
Mass
Approx. 870 g per speaker
•
•
XS-GT6025
Speaker
Coaxial 3-way:
Woofer 15.8 cm cone type
Midrange 4.5 cm cone type
Tweeter 1.1 cm dome type
Maximum input power 180 watts
Rated input power
35 watts
Impedance
4 ohms
Sensitivity
91 dB/W/m
Frequency response
35 – 26,000 Hz
Mass
Approx. 740 g per speaker
Design and specifications are subject to change without
notice.
Coaxial de 4 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Supertweeter: 2,5 cm,
balanceado tipo cúpula
Potencia máxima de entrada
300 vatios
Potencia nominal de entrada
60 vatios
Impedancia
4 ohmios
Sensibilidad
90 dB/W/m
Respuesta en frecuencia 28 – 28.000 Hz
Peso
Aprox. 1,37 kg por altavoz
×
4-way Speaker
3-way Speaker
×
XS-GT6935
Altavoz
Coaxial de 3 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Potencia máxima de entrada
230 vatios
Potencia nominal de entrada
50 vatios
Impedancia
4 ohmios
Sensibilidad
91 dB/W/m
Respuesta en frecuencia 28 – 26.000 Hz
Peso
Aprox. 1,15 kg por altavoz
Instructions
Instrucciones
XS-GT6035
Altavoz
Coaxial de 3 vías
Graves: 15,8 cm, tipo cónico
Gama media: 4,5 cm, tipo
cónico
Agudos: 1,1 cm, tipo cúpula
Potencia máxima de entrada
200 vatios
Potencia nominal de entrada
50 vatios
Impedancia
4 ohmios
Sensibilidad
90 dB/W/m
Respuesta en frecuencia 30 – 26.000 Hz
Peso
Aprox. 870 g por altavoz
XS-GT6945
XS-GT6935
XS-GT6035
XS-GT6025
XS-GT6025
Altavoz
Coaxial de 3 vías
Graves: 15,8 cm, tipo cónico
Gama media: 4,5 cm, tipo
cónico
Agudos: 1,1 cm, tipo cúpula
Potencia máxima de entrada
180 vatios
Potencia nominal de entrada
35 vatios
Impedancia
4 ohmios
Sensibilidad
91 dB/W/m
Respuesta en frecuencia 35 – 26.000 Hz
Peso
Aprox. 740 g por altavoz
Sony Corporation  2002
Printed in Thailand
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Parts list
Lista de las piezas
Dimensions
Dimensiones
Unit: mm
Unidad: mm
1
XS-GT6945
XS-GT6945/GT6935
2
XS-GT6945/GT6935
3
XS-GT6945/GT6935
XS-GT6035
4×5
5.5 × 9.5
147
118
ø 4.5
8
15
( × 2)
( × 2)
2
14
XS-GT6035/GT6025
XS-GT6035/GT6025
158
ø 80
ø 127
175
240
214
ø 104
166
258 × 184
XS-GT6035/GT6025
( × 2)
33
167
18
4
81
32
15
6
56
XS-GT6025
XS-GT6935
4×5
5.5 × 9.5
147
118
ø 4.5
XS-GT6945/GT6935: 4 m ( × 2)
XS-GT6035/GT6025: 2 m ( × 2)
8
15
167
17
32
81
Mounting depth
Profundidad de montaje
XS-GT6945
82 mm
XS-GT6935
82 mm
XS-GT6035
57 mm
XS-GT6025
50 mm
49
158
ø 80
16
ø 127
175
240
214
ø 104
166
258 × 184
2
14
33
5
( × 2)
ø 4 × 30
( × 8)
( × 8)
Mounting
Montaje
Before mounting
Antes del montaje
A depth of at least 82 mm*1/57 mm *2/50 mm*3
is required for flush mounting. Keep the
following in mind when choosing a mounting
location:
•A hole may already be cut out of the metal
frame of the front door/rear deck.
•Nothing should interfere with the speaker
inside the door/rear deck.
•The speaker inside the door must not come
into contact with the window when it is open.
•Be careful so that the speakers are out of the
way of the window cranks, door handles and
arm rests.
•Make sure that the speaker does not hinder the
movement of torsion bar springs etc. of the
trunk lid.
*1 XS-GT6945/GT6935
*2 XS-GT6035
*3 XS-GT6025
If you cannot find an appropriate mounting
location, check with your car dealer or
consult the nearest Sony dealer.
Para el montaje alineado, es necesaria una
profundidad mínima de 82 mm*1/57 mm *2/
50 mm*3. Antes de elegir el lugar de montaje, se
debe tener en cuenta lo siguiente:
•Es posible que ya haya un orificio en el marco
metálico de la puerta delantera/tablero
trasero.
•Compruebe que no interfiere nada con el
altavoz situado en el interior de la puerta/
tablero trasero.
•El altavoz situado en el interior de la puerta no
debe entrar en contacto con la ventanilla
cuando ésta se encuentra abierta.
•Cerciórese de que los altavoces no dificultan el
uso de las manivelas de las ventanillas, los
mangos de las puertas y los reposabrazos.
•Compruebe que el altavoz no dificulta el
movimiento de los resortes de la barra de
torsión, etc., del portón del maletero.
*
*
*
*
*
*
•
•
•
*1 XS-GT6945/GT6935
*2 XS-GT6035
*3 XS-GT6025
•
•
Si no logra encontrar el lugar de montaje
adecuado, consulte con el concesionario de
su automóvil o al proveedor Sony más
cercano.
Mounting from the car interior (Top mounting)/Montaje desde el interior del automóvil (montaje superior)/
FRONT DOOR/PUERTA DELANTERA/
(XS-GT6035, XS-GT6025)
1
REAR DECK/TABLERO TRASERO/
(XS-GT6945, XS-GT6935)
Mark the four bolt holes and make them 3.3 mm* in diameter.
Marque los orificios de los cuatro pernos y hágalos de 3,3 mm* de diámetro.
*
1
* When using 6: ø 5 mm
* Cuando utilice 6: 5 mm de diámetro
*
6
ø
Mark the four bolt holes and make them 3.3 mm* in diameter.
3
Marque los orificios de los cuatro pernos y hágalos de 3,3 mm* de diámetro.
*
* When using 6: ø 5 mm
* Cuando utilice 6: 5 mm de diámetro
*
6
ø
3
ø 3.3 mm
1
1
5
ø 3.3 mm
c
148 × 215 mm
c
2
Rear deck
Tablero trasero
128 mm
6
x
2
2
Black-striped cord
Cable con raya negra
* White cord — Left speaker
Grey cord — Right speaker
* Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
Black-striped cord
Cable con raya negra
4
—
—
4*
* White cord — Left speaker
Grey cord — Right speaker
* Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
Power amplifier, etc.
Amplificador de potencia, etc.
—
—
4*
Power amplifier, etc.
Amplificador de potencia, etc.
3
2
3
5
6
How to remove the grille net
x
XS-GT6035
XS-GT6025
Cómo extraer la red de la rejilla
XS-GT6945
XS-GT6935
2
2
3
4
3
