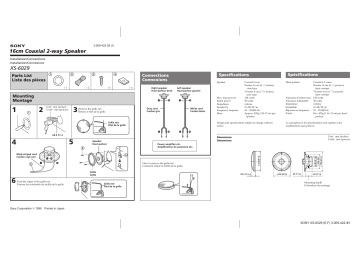

Sony XS-6029 Installation guide

Sony XS-6029 Installation guide
3-009-422-31 (1)
16cm Coaxial 2-way Speaker
Installation/Connections
Installation/Connexions
XS-6029
3
×1
4
×2
×6
×6
Right speaker
Haut-parleur droit
Speaker
Left speaker
Haut-parleur gauche
Mounting
Montage
1
1
2
Unit: mm (inches)
Unité: mm (pouces)
3
Gray cord
Cordon gris
Remove the grille net.
Retirez le filet de la grille.
White cord
Cordon blanc
Grille net
Filet de la grille
5
2
Push the edges of the grille net.
Pousser les extrémités du treillis de la grille.
25.5 (1 1/16 )
Grille net
Filet de la grille
La conception et les spécifications sont sujettes à des
modifications sans préavis.
Power amplifier etc.
Amplificateur de puissance etc.
How to remove the grille net.
Comment retirer le treillis de la grille.
Grille
Grille
Coaxial à 2 voies:
Woofer 16 cm (6 1 /2 pouces),
type conique
Tweeter 4 cm (1 5/8 pouces),
type conique
Puissance d’entrée max. 120 watts
Puissance admissible
30 watts
Impédance
4 ohms
Sensibilité
91 dB/W/m
Réponse en fréquence
35 – 25.000 Hz
Poids
Env. 835g (1 liv 13 on) par hautparleur
Unit: mm (inches)
Unité: mm (pouces)
4
Black-striped cord
Cordon rayé noir
Haut-parleur
Dimensions
Dimensions
Speaker
Haut-parleur
3
6
Max. input power
Rated power
Impedance
Sensitivity
Frequency response
Mass
Coaxial 2-way:
Woofer 16 cm (6 1/2 inches),
cone type
Tweeter 4 cm (1 5 /8 inches),
cone type
120 watts
30 watts
4 ohms
91 dB/W/m
35 – 25,000 Hz
Approx. 835g (1 lb 13 oz) per
speaker
Design and specifications subject to change without
notice.
ø4.2 (3/16 )
4
Spécifications
Specifications
Connections
Connexions
φ 80 (31/4 )
φ 126 (5)
φ 158 (6 1/4)
2
φ 168 (6 5/8)
1
Parts List
Liste des pièces
φ 142 (5 5/8 )
20 (13 /16 )
43 (1 3/4)
Mounting depth
Profondeur de montage
Sony Corporation  1996 Printed in Japan
SONY XS-6029 (E,F) 3-009-422-31
