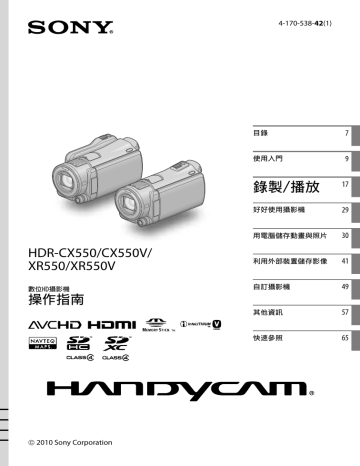

4-170-538-42(1)
⽬錄
7
使用入門
9
錄製/播放
17
好好使用攝影機
29
用電腦儲存動畫與照片
30
HDR-CX550/CX550V/
XR550/XR550V
利用外部裝置儲存影像
41
數位HD攝影機
自訂攝影機
49
其他資訊
57
快速參照
65
操作指南
 2010 Sony Corporation
請先閱讀本資訊
在開始操作裝置前,請詳細閱讀本手
冊,並留作為日後參考之用。
⽿機過度的聲⾳壓⼒可能損壞您的聽
覺。
警告
僅適用於台灣
為減少發生火災或電擊的危險,請勿讓
本機暴露於雨中或受潮。
切勿將電池放在過熱的地方,如陽光
下、火裡或類似的地方。
廢電池請回收
注意
電池組
如果電池組處理不當,電池組可能會爆
炸,造成火災,甚至化學灼傷。請遵循
以下注意事項。











切勿拆解。
切勿擠壓,撞擊電池組或對電池組用力過
度,如敲擊,跌落或踩踏在電池組上。
切勿短路或讓金屬物品接觸到電池端子。
切勿暴露在超過60℃的高溫下,例如直射陽
光下,或停在太陽下的汽車內。
切勿焚化或丟棄在火中。
切勿處理損壞或洩漏的鋰離子電池。
務必使用Sony原廠的充電器或可對電池組充
電的裝置來為電池組充電。
電池組應放在幼兒不易觸及的地方。
使電池組保持乾燥。
請僅使用與Sony建議的相同或相等的電池類
型進行更換。
請依照說明書中的說明正確丟棄舊電池組。
附屬電纜上附有鐡芯時的注意事項:
USB電纜或A/V連接電纜或交流電源轉接
器之DC輸出線上的一個鐵芯係抑制電磁
波干擾用,請勿任意拆卸。
隨附項目
( )中的數字是附件數量。
 交流電變壓器(1)
 電源線(1)
 分量A/V電纜(1)
 A/V連接電纜(1)
 USB電纜(1)
 無線遙控器(1)
已經安裝鈕扣型鋰電池。使用無線遙控器
前,請先取出絕緣片。
充電電池組NP-FV50(1)
CD-ROM “Handycam”Application
Software (1) (第31頁)

請僅用指定類型的電池進行更換。否
則,可能造成起火或人員受傷。

 “PMB”(軟體,包括“PMB說明”)
交流電變壓器
切勿使用放置在狹窄空間(如牆壁和傢
俱之間)中的交流電變壓器。
使用交流電變壓器時請使用靠近的電源
插座。在使用攝影機時如果發生故障,
請立即斷開交流電變壓器與電源插座的
連接。
當攝影機透過交流電變壓器與電源插座
連接時,即使攝影機電源關閉,但仍然
通電。
CT
 “Handycam”手冊
(PDF)
“操作指南”(本手冊)(1)

關於此攝影機可使用的記憶卡,請參閱第
15頁。
使用攝影機

請勿持拿攝影機的以下部分,或是攝影機的
插孔外蓋。
取景器
黑點
白點、紅點、藍點或綠點
LCD顯示幕


讓LCD顯示幕、取景器或鏡頭長期曝露在直
射陽光下,可能會造成故障。
不要對著太陽。否則可能會導致攝影機故
障。僅能在低照度條件下拍攝太陽的影像,
例如在黃昏時。
關於語言設定
電池組

使用每種當地語言的螢幕顯示來說明操作步
驟。如果需要的話,請在使用攝影機之前變
更畫面顯示語言(第13頁)。
關於錄製



攝影機不防塵、防滴或防水。請參閱“預防
措施”(第59頁)。
即使關閉攝影機,只要GPS開關設定為ON,
GPS功能仍會運作。飛機起飛或降落時,務
必確認將GPS開關設定為OFF (HDR-CX550V/
XR550V)。
選單項目、LCD螢幕、取景器與鏡頭


在目前的錄製或播放條件下,灰色的選單項
目無法使用。
LCD顯示幕與取景器採用超高精密技術製
造,可用的有效畫素超過99.99%。然而,
可能有些微小的黑點和/或亮點(白點、紅
點、藍點或綠點)不斷出現在LCD顯示幕
上。這些點是製造過程的正常結果,並不
影響錄製。




為了確保記憶卡能穩定操作,建議在第一次
使用之前,先用攝影機初始化記憶卡。初始
化記憶卡將會消除儲存其中的所有資料,而
且資料無法復原。請先將重要的資料儲存到
電腦等裝置中。
開始錄製前,請先測試錄製功能,以確認影
像與聲音錄製無誤。
因攝影機、錄製媒體等故障而無法錄製或播
放時,不對錄製內容提供補償。
電視機彩色系統視國家/地區而異。若要在
電視機上觀看錄製的內容,您需要有NTSC制
式系統的電視機。
電視節目、電影、錄影帶與其他資料可能具
有版權。對這類資料進行未經授權的錄製可
能違反版權法。
播放注意事項


攝影機與MPEG-4 AVC/H.264 High Profile
相容,可錄製高清晰影像品質(HD)。
因此,用攝影機錄製的高清晰品質影像
(HD),無法使用以下設備來播放:
 其他與High Profile不相容的AVCHD格式
相容設備
 與AVCHD格式不相容的設備
您可能無法使用其他裝置來正常播放以本
攝影機錄製的影像。而且,您也可能無法
CT

使用本攝影機來正常播放以其他裝置錄製
的影像。
錄製在SD記憶卡上的標準 (STD) 影像品質
動畫無法在其他⽣產商的影⾳設備上播放。
如果無法錄製/播放影像,請執行[媒
體格式化]

以HD影像品質(高清晰)錄製的光碟

此攝影機以AVCHD格式擷取高清晰的連續鏡
頭。含有AVCHD連續鏡頭的DVD媒體可能無法
用於標準DVD播放器或燒錄器,因為DVD播放
器/燒錄器可能無法退出媒體,而且可能未
經警告即刪除內容。含有AVCHD連續鏡頭的
DVD媒體可以在相容的Blu-ray Disc播放
器/燒錄器或其他相容的設備上播放。
儲存所有錄製的影像資料


若要避免影像資料遺失,請定期將所有錄製
的影像儲存到外部媒體。建議您用電腦將影
像資料儲存在DVD-R等光碟上。您也可以使
用錄影機或DVD/HDD燒錄器來儲存影像資料
(第43頁)。
(MENU) [顯示其它]
您無法利用
[拍攝設定]類別
 [ 拍攝模式](
下) 設定為[HD FX],從錄製的影像資料
製作AVCHD光碟。將它們儲存在Blu-ray
Disc上,或使用外部媒體(第39、41頁)。
電池組/交流電變壓器的注意事項


關閉攝影機後,務必取出電池組或拔出交流
電變壓器。
請同時握住攝影機和DC插頭,然後將交流電
變壓器從攝影機上拔下。
選購附件注意事項


攝影機或電池組溫度過高或過低時,可能無
法錄製或播放,因為攝影機會在這類情況下
啟動保護功能。這時,指示會出現在LCD顯
示幕和取景器上。
當攝影機連接至電腦或附件時


CT
請勿試圖使用電腦來格式化攝影機的錄製媒
體。否則攝影機可能無法正確運作。
使用通訊電纜將攝影機連接至其他設備時,
請確保將連接插頭以正確的方向插入。強行
將插頭推入端子將會損壞端子,並可能導致
攝影機故障。
建議您使用品質優異的Sony附件。
有些國家/地區可能沒有供應Sony優質附
件。
關於本手冊、圖解和螢幕顯示




本手冊中使用的範例影像是以數位相機擷取
作為圖解說明,可能與攝影機實際顯示的影
像和螢幕指示不同。此外,攝影機的圖解和
其螢幕指示也被誇大或簡化以增進理解。
在本手冊中,攝影機的內部記憶體(HDRCX550/CX550V)與硬碟 (HDR-XR550/
XR550V)以及記憶卡均稱為“錄製媒體”。
在本手冊中,以高清晰品質影像(HD)錄製
的DVD光碟均稱為AVCHD光碟。
攝影機與附件的設計和規格若有變更,恕不
另行通知。
確認攝影機的機型名稱

攝影機/電池組溫度的注意事項

如果長時間重複錄製/刪除影像,錄製媒體
上可能會產生資料碎片。無法儲存或錄製影
像。在這種情況下,請先將影像儲存成某
(MENU)
種外部媒體類型,然後輕觸
 [顯示其它]  [媒體格式化]( [管
理媒體]類別下) 選擇所需的媒體 
,來執行[媒體格
[是]  [是] 
式化]。

當各機型之間的規格有所差異時,便會在本
手冊中顯示機型名稱。請確認攝影機底部的
機型名稱。
本系列的主要規格差異如下。
錄製媒體
內部錄製
媒體容量
HDRCX550/
HDRCX550V*
內部記憶
體+記憶
卡
64 GB
HDRXR550/
HDRXR550V*
內部硬碟
+記憶卡
240 GB
標示*的機型配備有GPS。
USB
插孔
輸入/
輸出
使用注意事項



請勿進行下列任一動作。否則,可能會損壞
錄製媒體、無法播放或遺失錄製影像,或是
發生其他故障。
 當存取指示燈(第16頁)亮起或閃爍時退
出記憶卡
(動畫)/ (照片)指示燈(第
當
17頁)或存取指示燈(第16頁)亮起或閃
爍時,從攝影機上取下電池組或交流電變
壓器,或對攝影機進行機械性衝擊或振動
當使用肩帶(另售)時,請勿使攝影機碰
撞到物體。
請勿在非常嘈雜的區域中使用攝影機 (HDRXR550/XR550V)。
關於跌落傳感器 (HDR-XR550/XR550V)

攝影機具備跌落傳感器功能,可防止內部硬
碟因跌落受到撞擊。啟動此功能後,如果發
生跌落,或是處於失重狀態下,可能會錄製
到攝影機產生的中斷雜訊。如果跌落傳感器
反覆感應跌落,錄製/播放可能停止。
在高地使用攝影機注意事項 (HDRXR550/XR550V)

請勿在海拔5000公尺以上的低壓地區開啟攝
影機。否則可能會損壞攝影機的內部硬碟。
CT
操作流程
入門指南(第9頁)
準備電源與記憶卡。
錄製動畫與照片(第17頁)
錄製動畫  第18頁
變更錄製模式
預計錄製時間(媒體資訊)
拍攝照片  第20頁
播放動畫與照片
在攝影機上播放  第23頁
在電視機上播放影像  第26頁
儲存影像
用電腦儲存動畫與照片  第30頁
用外部媒體儲存動畫與照片  第41頁
用DVD寫入器/燒錄器儲存影像  第43頁
刪除動畫與照片(第29頁)
如果刪除已經儲存到電腦或光碟的影像資料,您就可以再
次在可用媒體空間內錄製新的影像。
CT
目錄
請先閱讀本資訊.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
操作流程.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
使用入門
目錄
步驟1:對電池組充電.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
在海外對電池組充電.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
步驟2:打開電源並設定日期和時間.. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
變更語言設定.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
步驟3:準備錄製媒體.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
檢查錄製媒體設定.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
將內部錄製媒體的動畫與照片複製到記憶卡.. . . . . . . . . . . . . . . . . . 16
錄製/播放
錄製.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
使用GPS取得地點資訊 (HDR-CX550V/XR550V). . . . . . . . . . . . . . . . . .
依拍攝條件調整.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
在攝影機上播放.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
在電視機上播放影像.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
21
22
23
26
好好使用攝影機
刪除動畫與照片.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
用電腦儲存動畫與照片
準備電腦(Windows).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
使用Macintosh. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
啟動PMB(Picture Motion Browser).. . . . . . . . . . . . . . . . . . . . . . . . . .
選擇製作光碟的方法(電腦).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
以One Touch建立光碟 (One Touch Disc Burn).. . . . . . . . . . . . . . . . . . . .
匯入動畫和照片至電腦.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
製作AVCHD光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
在電腦上播放AVCHD光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
製作Blu-ray光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
製作可於一般DVD播放器上播放的標準清晰影像品質(STD)光碟.. . . . . . . . .
複製光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
編輯動畫.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
從動畫擷取照片.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30
30
33
34
36
37
38
38
39
39
40
40
40
利用外部裝置儲存影像
將影像儲存在外部媒體中(直接複製).. . . . . . . . . . . . . . . . . . . . . . . . . . 41
利用DVD寫入器、燒錄器製作光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
CT
自訂攝影機
使用選單.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
自“Handycam”取得詳細資訊.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
其他資訊
疑難排解.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
預防措施.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
規格.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
快速參照
螢幕指示.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
部件與控制裝置.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
索引.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
CT
使用入門
步驟1:對電池組充電
HDR-CX550/CX550V
電池組
交流電變
壓器
DC插頭
使用入門
DC IN插孔
/CHG(閃光燈/充電)
指示燈
電源線
連接至壁裝電源插座
HDR-XR550/XR550V
電池組
DC IN插孔
交流電變
壓器
/CHG(閃光燈/充電)
指示燈
DC插頭
電源線
連接至壁裝電源插座
CT
將“InfoLITHIUM”電池組(V系列)裝入攝影機後,便能對電池組充電。
 注意事項
除V系列電池組外,不能將其他“InfoLITHIUM”電池組裝入攝影機。

1
2
3
更換完取景器後,闔上LCD顯示幕以關閉攝影機。
依箭頭指示方向滑動電池組,直到聽到喀嗒聲為止,才算成功安裝電
池組。
將交流電變壓器和電源線連接至攝影機和壁裝電源插座。
4

對齊DC插頭上與DC IN插孔上的標誌。
/CHG(閃光燈/充電)指示燈亮起,充電開始。當電池組充滿時, /CHG(閃光
燈/充電)指示燈便會熄滅。
電池組充完電時,請將交流電變壓器從攝影機的DC IN插孔拔下。
提示
有關錄製與播放時間,請參閱第62頁。
開啟攝影機電源時,LCD顯示幕左上方會出現電池剩餘電量指示,讓您檢查大約的電池剩餘電
量。



取出電池組
闔上LCD顯示幕。滑動BATT(電池)釋放桿(),然後取出電池組()。
使用壁裝電源插座的電源
依“步驟1:對電池組充電”指示連接。即使已裝入電池組,電池組也不會放電。
電池組的注意事項

CT
10
取出電池組或斷開交流電變壓器時,請更換取景器,闔上LCD顯示幕,並確定
(照片)指示燈(第17頁)和存取指示燈(第16頁)已熄滅。
(動畫)/




在下列情況中, /CHG(閃光燈/充電)指示燈會在充電過程中閃爍:
 未正確裝入電池組。
 電池組已損壞。
 電池組溫度太低。
請從攝影機取出電池組,將它放在溫暖的地方。
 電池組溫度太高。
請從攝影機取出電池組,將它放在涼爽的地方。
連接攝影燈(另售)時,建議使用NP-FV70或NP-FV100電池組。
我們不建議在攝影機上使用NP-FV30,因為此款電池可用於錄製和播放的時間很短。
在預設設定中,如果沒有操作攝影機約5分鐘,電源將自動關閉,以節省電池電力([自動關
機])。
交流電變壓器的注意事項


使用入門

使用交流電變壓器時,請使用附近的壁裝電源插座。使用攝影機時,如果發生故障,請立即斷開
交流電變壓器與壁裝電源插座的連接。
請勿將交流電變壓器放置於狹窄空間,例如牆壁和傢俱之間。
請勿讓金屬物品使交流電變壓器的DC插頭或電池端子短路。否則可能會導致故障。
在海外對電池組充電
使用攝影機隨附的交流電變壓器,您可以在電壓範圍為AC 100 V-240 V,50 Hz/
60 Hz的任何國家/地區內對電池組充電。

請勿使用電子式變壓器。
CT
11
步驟2:打開電源並設定日期和時間
1
打開攝影機的LCD顯示幕。
打開鏡頭蓋,攝影機的電源便會開啟。

若要在打開LCD顯示幕時開啟攝影機電源,請按POWER。
MODE指示燈
POWER按鈕
2
用
/
選擇所需的地理位置,然後輕觸[下一步]。
輕觸LCD顯示幕上的按鈕

3
若要重新設定日期與時間,輕觸
(MENU) [顯示其它]  [時鐘/ 語言設定]
[常規設定]類別下) [日期和時鐘設定]。所需項目沒有出現在螢幕上時,輕觸
(
/
,直到項目出現為止。
設定[夏令時間]、日期與時間,然後輕觸
時鐘便會開始計時。

CT
12
如果將[夏令時間]設定為[開],時鐘會提前1小時。
。
 注意事項
錄製時不會顯示日期和時間,但會自動記錄在錄製媒體上,並可在播放時顯示。若要顯示日期與
(MENU) [顯示其它]  [播放設定](
[播放]類別下) [資料代碼]
時間,輕觸


。
 [日期/時間] 
(MENU) [顯示其它]  [聲音/顯示設定](
[常規設定]類別下) [提示
 輕觸


,即可關閉操作指示音。
音]  [關] 
 如果您輕觸的按鈕未正確反應,請校準觸摸屏。
 時鐘設定完成後,時鐘時間會在[日期和時鐘自動調整]和[自動時區調整]設定為[開]時自動調
整。視攝影機選定的國家/地區而定,時鐘可能不會自動調整至正確時間。若是這樣,請將[日期
和時鐘自動調整]和[自動時區調整]設定為[關] (HDR-CX550V/XR550V)。

關閉電源
闔上LCD顯示幕。
(動畫)指示燈閃爍數秒鐘後,電源會關閉。
提示
也可以按POWER關閉攝影機。

使用入門

若將取景器拉出,請收回取景器,如下圖所示。
用LCD顯示幕或取景器開啟或關閉攝影機電源
攝影機的電源開啟或關閉取決於LCD顯示幕或取景器的狀態。
狀態
攝影機電源
LCD顯示幕
取景器
開啟
收回時
開啟
拉出時
開啟
收回時
關閉
拉出時
開啟
闔上
 注意事項
即使LCD顯示幕已經闔上,如果拉出了取景器,則攝影機電源仍不會關閉。當您關閉攝影機電源
時,請確認取景器已收回原本位置。

變更語言設定
您可以變更畫面顯示,利用指定的語言顯示訊息。
(MENU) [顯示其它]  [時鐘/ 語言設定](
輕觸


 [ 語言設定]  選擇所需的語言 
[常規設定]類別下)
。
CT
13
步驟3:準備錄製媒體
可用的錄製媒體會因攝影機而有所差異。攝影機顯示幕上會顯示下列圖示。
HDR-CX550/CX550V
*
內部記憶體
記憶卡
*
內部硬碟
記憶卡
HDR-XR550/XR550V
*預設設定是將動畫和照片記錄到此錄製媒體中。您可在選擇的媒體上,進行錄製、播放和編輯等
操作。
提示
有關動畫的可錄製時間,請參閱第63頁。


選擇動畫的錄製媒體
輕觸
(MENU) [顯示其它]  [媒體設定](
別下) [動畫媒體設定]。
[管理媒體]類
[動畫媒體設定]畫面便會出現。
 輕觸所需的錄製媒體。
 輕觸[是]

。
錄製媒體便會變更。
選擇照片的錄製媒體
輕觸
(MENU) [顯示其它]  [媒體設定](
別下) [照片媒體設定]。
[照片媒體設定]畫面便會出現。
 輕觸所需的錄製媒體。
 輕觸[是]

錄製媒體便會變更。
CT
14
。
[管理媒體]類
檢查錄製媒體設定
無論是在動畫錄製模式或照片錄製模式中,所選錄製媒體的媒體圖示均會顯示在顯
示幕的右上角。
錄製媒體圖示

顯示的圖示會因機型而異。
插入記憶卡
 注意事項
將錄製媒體設定為[記憶卡],便可將動畫和/或照片錄製到記憶卡。

使用入門
攝影機可使用的記憶卡類型



本攝影機可使用下列記憶卡:“Memory Stick PRO Duo”(Mark2)、“Memory Stick PRO-HG
Duo”、SD記憶卡、SDHC記憶卡、SDXC記憶卡(每張SD卡的速度必須為4級或更快)。但是,不保證
所有記憶卡都能正常運作。
最大32 GB的“Memory Stick PRO Duo”與最大64 GB的SD卡已證實可與攝影機正常運作。
在本手冊中,“Memory Stick PRO Duo”(Mark2)與“Memory Stick PRO-HG Duo”均稱為
“Memory Stick PRO Duo”。SD記憶卡、SDHC記憶卡與SDXC記憶卡均稱為SD卡。
 注意事項
此攝影機不能使用MultiMediaCard。
 使用USB電纜將攝影機連接到不支援exFAT*檔案系統的電腦或A/V裝置時,錄製在SDXC記憶卡上
的動畫將無法匯入電腦,亦無法在電腦或A/V裝置上播放。請事先確認連接設備可支援exFAT系
統。如果您連接不支援exFAT系統的設備且出現格式化畫面,請勿進行格式化。否則所有錄製資
料都會遺失。
* exFAT是用於SDXC記憶卡的檔案系統。

攝影機可使用的記憶卡大小


此攝影機可使用“Memory Stick PRO Duo”、半尺寸“Memory Stick”或標準尺寸SD卡。
請勿在記憶卡或記憶卡轉接器上黏貼標籤或類似物。否則可能會導致故障。
CT
15
打開外蓋,將缺口那側沿圖所示方向插入記憶卡,直到發出喀噠聲為止。

插入記憶卡後請闔上外蓋。
請注意缺口那角的方向。
存取指示燈
如果您插入新的記憶卡,便會出現[創建新的影像資料庫檔案。]畫面。發生這種
情形時,請輕觸[是]。如果您只在記憶卡上記錄照片,請輕觸[否]。

確認記憶卡的方向。如果以錯誤的方向將記憶卡強行插入插槽,則可能損壞記憶卡、記憶卡
插槽或影像資料。
 注意事項
(MENU)
如果顯示[未能創建新的影像資料庫檔案。可能沒有足夠的剩餘空間。],輕觸
[顯示其它]  [媒體格式化]( [管理媒體]類別下)  [記憶卡]  [是]  [是] 
格式化記憶卡。

退出記憶卡
打開外蓋,然後將記憶卡輕輕向內推入一次。


請勿在錄製過程中打開外蓋。
插入或退出記憶卡時,請注意不要使記憶卡彈出及掉落。
將內部錄製媒體的動畫與照片複製到記憶卡
輕觸
(MENU) [顯示其它]  [動畫複製]/[照片複製](
下),然後依照螢幕上的顯示操作。
CT
16
[編輯]類別
錄製/播放
錄製
預設設定是以高清晰影像品質(HD)將動畫錄製在下列媒體上。
HDR-CX550/CX550V:內部記憶體
HDR-XR550/XR550V:內部硬碟
提示
若要變更錄製媒體,請參閱第14頁。


1
收緊皮帶。
錄製/播放
2
打開攝影機的LCD顯示幕。
打開鏡頭蓋,攝影機的電源便會開啟。


若要在LCD顯示幕已打開時開啟攝影機電源,請按POWER(第12頁)。
您可以按MODE切換錄製模式。按MODE便會亮起所需錄製模式的指示燈。
MODE按鈕
(動畫):錄製動畫時
(照片):錄製照片時
CT
17
錄製動畫
按START/STOP開始錄製。

您也可以輕觸LCD顯示幕左下角的,開始錄製。
START/STOP按鈕
[預備拍攝]  [
拍攝]
若要停止錄製,再按一次START/STOP。


您也可以輕觸LCD顯示幕左下角的,停止錄製。
開啟攝影機電源或切換錄製(動畫/照片)/播放模式後,LCD螢幕上的圖示和指示會顯示約3秒,
然後消失。若要再次顯示圖示和指示,請輕觸畫面上的任何部分(LCD上的錄製與變焦按鈕除
外)。
LCD上的錄製與變焦按鈕
約3秒後
 注意事項
如果在錄製動畫的過程中關閉LCD顯示幕,攝影機將停止錄製。
 最長可連續錄製約13小時的動畫。
 動畫檔案超過2 GB時,會自動建立另一個動畫檔案。
 開啟攝影機後,需要等待數秒鐘後才能開始錄製。您無法在這段期間操作攝影機。

CT
18

如果在錄製完成後仍繼續將資料寫入至錄製媒體中,便會出現下列狀態。此時,請勿搖晃或震動
攝影機,或取出電池或拔出交流電變壓器。
 存取指示燈(第16頁)亮起或閃爍
 LCD顯示幕右上角的媒體圖示閃爍
提示
有關動畫的可錄製時間,請參閱第63頁。
完全按下PHOTO,即可在錄製動畫期間錄製照片(Dual Rec)。
偵測到人臉時,會出現白色導引框,人臉周圍的影像品質會自動最佳化([臉部偵測])。
輕觸優先面孔,即可指定該面孔優先。
預設設定是攝影機在錄製動畫中偵測到人臉微笑時,會自動錄製照片(微笑快門)。
您可以從錄製的動畫中擷取照片。
(MENU) [顯示其它]  [媒體資訊](
[管理媒體]類別下),可以檢查可錄製
輕觸
的時間、估計剩餘容量等。
攝影機的LCD顯示幕,可以在整個螢幕上顯示錄製影像(全畫素顯示)。但是,在不相容於全畫素
顯示的電視機上播放時,可能會對影像的四邊稍作剪裁。在此情況下,將[水平導引框]設定為
[開],然後將螢幕上顯示的外框作為導引框,開始錄製影像。
若要調整LCD螢幕的角度,先將攝影機的LCD螢幕打開90度(),然後調整角度()。










錄製/播放
 90度(最大)
 180度(最大)
 與攝影機呈90度

只用取景器錄製時,請拉出取景器並闔上LCD螢幕。如果取景器上的指標模糊,請調整取景器旁
邊的取景器釋放桿。

[
STEADYSHOT]的預設設定為[強]。
錄製時的資料代碼
錄製日期、時間、狀態和坐標 (HDR-CX550V/XR550V) 會自動記錄到錄製媒體上。錄
製時,不會顯示出來。不過,您可以在播放時用[資料代碼]檢查這些資料。若要顯示
(MENU) [顯示其它]  [播放設定](
[播放]類別下)
它們,請輕觸


。
[資料代碼]  選擇所需的設定 
CT
19
拍攝照片
預設設定是將照片儲存在下列錄製媒體中。
HDR-CX550/CX550V:內部記憶體
HDR-XR550/XR550V:內部硬碟
提示
若要變更錄製媒體,請參閱第14頁。


 按MODE,開啟
(照片)指示燈。
LCD顯示幕畫面切換到照片錄製模式,畫面縱橫比變為4:3。
 輕輕按PHOTO調整焦距,然後再完全按下。

您也可以輕觸LCD顯示幕上的
,錄製照片。
閃爍  亮起
消失時,便已拍攝了照片。
提示
您可在LCD上查看錄製的照片數量(第65頁)。
(MENU) [顯示其它]  [ 影像大小](
[攝影機照片
若要變更影像大小,請輕觸

。
設定]類別下) 選擇所需的設定 
顯示 時,無法錄製照片。
環境光線不足時,攝影機會自動閃光。處於動畫錄製模式時,閃光燈不會作用。透過
(MENU) [顯示其它]  [閃光燈模式](
[攝影機照片設定]類別下) 選擇所需的設

,可以改變攝影機的閃光方式。
定 
安裝了轉換鏡頭(另售)後,如果使用閃光燈錄製照片,可能會反射陰影。






CT
20
如果照片上出現白色圓點
這是由鏡頭附近的浮動粒子(灰塵、花粉等)所造成。當這些粒子經過攝影機閃光燈
的照射後,就會顯示為白色圓點。
若要減少白色圓點,請照亮房間,並關閉閃光燈拍攝被攝體。
被攝體
空氣中的粒子
(灰塵、花粉等)
使用GPS取得地點資訊 (HDR-CX550V/XR550V)




錄製/播放
當您將GPS開關(第67頁)設定為ON時, 就會出現在LCD顯⽰幕上,而攝影機便會
自GPS衛星取得地點資訊。地點資訊的取得,可讓您使用許多功能,如地圖索引。
指示會根據GPS訊號接收強度而有所變更。
飛機起飛或降落時,務必確認將GPS開關設定為OFF。
使用隨附軟體“PMB”將GPS輔助資料載入攝影機時,可以縮短處理時間。安裝“PMB”到電
腦上(第31頁)並將電腦連接上網。接著將攝影機連接至電腦,而GPS輔助資料將會自動更新。
在以下情況中,GPS輔助資料可能會無法運作:
 GPS輔助資料超過30天以上未更新時
 攝影機日期和時間未正確設定時
 攝影機移至較遠距離時
內建地圖是由以下公司協助製作;日本地圖由ZENRIN CO., LTD.製作,其他區域由NAVTEQ製
作。
CT
21
依拍攝條件調整
在黑暗場所錄製(NightShot)
按NIGHTSHOT時會出現 ,這樣即使是在
全黑的情況下也能錄製影像。
再按一次NIGHTSHOT取消NightShot功
能。

在明亮的地方使用NightShot會造成攝影機
故障。
指定選單項目
按住MANUAL幾秒鐘以顯示[撥盤設定]畫
面。旋轉MANUAL撥盤以指定一個項目。
可以指定[對焦]、[曝光]、[光圈]、[快
門速度]、[自動曝光變換]或[WB切換]。
使用三腳架
使用三腳架螺絲(另售,螺絲長度必須
小於5.5公釐)將三腳架(另售)安裝在
三腳架插孔中。
三腳架插孔
手動調整對焦等(MANUAL撥盤)
將選單項目(預設設定[對焦])指定到
MANUAL撥盤,即可使用MANUAL撥盤進行
手動調整。
MANUAL按鈕
MANUAL撥盤
如何使用MANUAL撥盤
按MANUAL切換至手動操作模式,然後旋
轉撥盤以進行調整。按MANUAL,在自動
和手動之間切換操作模式。
CT
22
播放
在攝影機上
預設設定是播放記錄到下列錄製媒體中的動畫與照片。
HDR-CX550/CX550V:內部記憶體
HDR-XR550/XR550V:內部硬碟
提示
若要變更錄製媒體,請參閱第14頁。


1
2
打開攝影機的LCD顯示幕。
打開鏡頭蓋,攝影機的電源便會開啟。

若要在LCD顯示幕已打開時開啟攝影機電源,請按POWER(第12頁)。
按 (觀看影像)。
錄製/播放
數秒後,VISUAL INDEX畫面會出現。
3

輕觸LCD顯示幕上的
(觀看影像),也可以顯示VISUAL INDEX畫面。
輕觸 或 () 選擇所需的動畫()以播放動畫。
輕觸 (照片)() 選擇所需的照片()以觀看照片。
依錄製日期顯示與排序動畫。
 切換操作按鈕顯示。
 返回MENU畫面
 顯示選擇索引類型的畫面([日期索引]/[ 地圖] (HDR-CX550V/XR550V)/
[ 電影捲動]/[ 人臉])。

/
:顯示在上一個/下一個日期錄製的動畫。*
CT
23

/
:顯示上一個/下一個動畫。
 返回錄製畫面。
*輕觸時會顯示。



/
設定]選擇標準清晰影像品質(STD)動畫時,便會出現
。
用[
輕觸與拖曳或即可捲動顯示。
會出現在最近播放或錄製的動畫或照片上。如果用輕觸動畫或照片,您可以從上次
停止處繼續播放。 (會出現在錄製於記憶卡的照片上。)
播放動畫
攝影機開始播放選擇的動畫。
音量調整
下⼀個
上⼀個
OPTION
停止
快速前轉
暫停/播放
快速倒轉
 注意事項
您可能無法用攝影機以外的其他裝置來播放影像。

提示
從選擇的動畫開始播放到最後一個動畫時,畫面會返回INDEX畫面。
/
,可慢速播放動畫。
暫停期間,輕觸
/
,動畫會以約5倍速度  約10倍速度  約30倍速度  約60倍
播放時重複輕觸
速度播放。
(MENU) [顯示其它]  [VISUAL INDEX](
[播放]類別下),來顯示
也可以輕觸
VISUAL INDEX。
錄製時,會自動記錄錄製日期、時間、拍攝條件和坐標 (HDR-CX550V/XR550V)。錄製時,這些資
(MENU) [顯示其它]  [播放設定](
[播
訊不會顯示出來,但是在播放時,輕觸


,便可以顯示
放]類別下) [資料代碼]  選擇所需的設定 
出來。
在預設設定中,展示動畫已預先錄製完成。







調整動畫的音量
播放動畫時,輕觸

CT
24
 用
您也可以使用OPTION MENU中的
/
/
調整 
來調整音量。
。
觀看照片
攝影機會顯示選擇的照片。
開始/停止幻燈片放映
上一張
下一張
OPTION MENU
返回VISUAL INDEX畫面
提示
觀看儲存在記憶卡上的照片時,


(播放資料夾)會出現在螢幕上。
錄製/播放
CT
25
在電視機上播放影像
連接方式與電視機螢幕上觀看的影像品
質(高清晰(HD)或標準清晰(STD)),
會視連接的電視機類型與使用的接頭而
有所不同。
使用[電視機連接指南]連接電視
機
按照LCD顯示幕上顯示的指示[電視機連
接指南],可以輕鬆地連接攝影機與電
視機。
攝影機上的接頭
電視機上的輸入接頭
 連接攝影機與電視機。
HDMI OUT插孔
 將電視機的輸入切換到連接的插
孔。

請參閱電視機的操作手冊。
 開啟攝影機,輕觸LCD顯示幕上
的
(MENU) [顯示其
它]  [電視機連接指南](
[其它]類別下)。

請使用隨機附送的交流電變壓器作為電
源(第10頁)。
A/V遥控連接器
 輕觸[高清晰電視機]。
 輕觸

 輕觸 / ,選擇電視機的輸
入插孔,然後輕觸
。


CT
26
便會顯示連接方法。
如果輕觸[提示],便可看到連接提示或
變更攝影機設定。
 [是]。
使用A/V連接電纜輸出動畫時,動畫會
以標準清晰影像品質(STD)輸出。
 在攝影機上播放動畫與照片
(第23頁)。
攝影機與電視機之間的連接電纜類型
透過錄影機連接電視機時
連接高清晰電視機

分量A/V電纜(附件)
(綠色)Y
(藍色)PB/CB
(紅色)PR/CR
(白色)
(紅色)
HDMI電纜(另售)
用A/V連接電纜連接攝影機與錄影機上的線
路輸入(LINE IN)。將錄影機上的輸入選擇
器設定為LINE(VIDEO 1、VIDEO 2等)。
根據連接的電視機,設定縱橫比
(16:9/4:3)

根據電視機將[電視模式]設定為[16:9]或
[4:3]。
電視機為單聲道時(電視機只有一個
音訊輸入插孔時)

請將A/V連接電纜的黃色插頭連接至電視機
或錄影機的視訊輸入插孔,將白色(左聲
道)或紅色(右聲道)插頭連接至電視機或
錄影機的音訊輸入插孔。

錄製/播放
用分量A/V電纜連接時
連接非高清晰16:9(寬螢幕)或4:3電
視機
如果只有連接分量視訊插頭,並不會輸出音
訊訊號。請連接白色與紅色插頭,以輸出
音訊訊號。
分量A/V電纜(附件)
用HDMI電纜連接時
(綠色)Y
(藍色)PB/CB
(紅色)PR/CR
(白色)
(紅色)
含S VIDEO的A/V連接電纜(另售)






(白色)
(紅色)
(黃色)
請使用具有HDMI標誌的HDMI電纜。
一端使用HDMI mini接頭(攝影機),另一端
使用適合連接至電視機的插頭。
受版權保護的影像不能從攝影機的HDMI
OUT插孔輸出。
透過這種連接方式,某些電視機可能無法正
常運作(例如,無聲或無影像)。
請勿連接攝影機的HDMI OUT插孔與外接裝置
的HDMI OUT插孔,以免發生故障。
當連接的設備與5.1聲道環繞聲相容,則高
清晰影像品質(HD)的動畫會自動以5.1聲
道環繞聲輸出。標準清晰影像品質(STD)
動畫會轉換為雙聲道聲音。
用含S VIDEO的A/V電纜連接時

A/V連接電纜(附件)
(黃色)
(白色)
(紅色)

連接S VIDEO插頭(S VIDEO頻道)時,並
不會輸出音訊訊號。若要輸出音訊訊號,
請將白色與紅色插頭連接至電視機的音訊
輸入插孔。
比起A/V連接電纜,此連接方式可產生解析
度更高的影像。
CT
27
 注意事項
在不相容於16:9訊號的4:3電視機上播放標
準清晰影像品質(STD)動畫時,請以4:3縱
(MENU) [顯
橫比錄製動畫。輕觸
[拍攝
示其它]  [其他錄製設定](
設定]類別下) [ 寬螢幕選擇] 


(第
[4:3] 
52頁)。

提示
如果使用一種以上的電纜連接攝影機與電視
機來輸出影像,則電視機輸入插孔的優先
順序如下:
HDMI  分量  S VIDEO  視訊
HDMI(High Definition Multimedia
Interface)是同時傳送視訊/音訊訊號的
介面。HDMI OUT插孔可輸出高品質影像和
數位音訊。



關於“PhotoTV HD”
本攝影機與“PhotoTV HD”標準相容。
“PhotoTV HD”可讓您觀看高細膩、似
相片質感的細微畫質與顏色。透過使用
HDMI電纜*或分量A/V電纜**連接至Sony
與PhotoTV HD相容的裝置,您將能以驚
人的HD畫質觀看全新世界的美麗照片。
* 在顯示照片時,電視將自動切換至適當模
式。
**您必須設定電視。請參閱您PhotoTV HD相
容電視的操作手冊,以取得詳細資訊。
CT
28
好好使用攝影機
刪除動畫與照片
您可以刪除錄製媒體上的動畫和照片,
以增加可用的媒體空間。
 注意事項
影像一旦刪除將無法恢復。請預先儲存重要
的動畫與照片。
 刪除影像時,請勿從攝影機上取下電池組
或拔出交流電變壓器。否則可能會損壞錄
製媒體。
 請勿在從記憶卡刪除影像時退出記憶卡。
 不能刪除受保護的動畫與照片。試圖刪除動
畫與照片前,請先取消其保護。
 攝影機上的展示動畫都受到保護。
 如果刪除的動畫包含在播放列表中,則也會
從播放列表中刪除新增到播放列表的動畫。
 如果刪除的動畫包含在已儲存的精彩場面播
放場景中,該動畫也會從場景中刪除。



1
輕觸
(MENU) [顯示其
它]  [刪除](
[編輯]類
別下)。
2
4
輕觸

3
若要刪除照片,輕觸[
[ 刪除]。
 [是] 
。
若要一次刪除全部動畫/照片
在步驟2中,輕觸[ 刪除]  [
全
全部刪除]  [是] 
部刪除]/[

。
[是] 

若要一次刪除全部照片,輕觸[ 刪除]
 [ 全部刪除]  [是]  [是] 

。
若要一次刪除在同一天錄製的全部動
畫/照片
 注意事項
您無法按錄製日期來刪除記憶卡上的照片。

在步驟2中,輕觸[ 刪除] 
依日期刪除]/[
依日期刪
[
除]。

若要刪除動畫,輕觸[ 刪除]
 [
刪除]或[
刪除]。

按住LCD顯示幕上的影像,確認影像無
,返回上一個畫面。
誤。輕觸
好好使用攝影機
提示
OPTION MENU刪除播放畫面
您可以從
上的影像。
若要刪除記錄在錄製媒體中的全部影像,
並恢復媒體全部的可錄製空間,請格式化
媒體。
可以讓您在索引畫面上同時觀看許多影像的
縮小影像稱為“縮圖”。



若要一次刪除同一天的全部照片,請輕
觸[ 刪除]  [ 依日期刪除]。
刪除] 
在要刪除的動畫或照片上,輕觸
以顯示 標誌。
輕觸
/
,選擇所需動畫/照片
。
的錄製日期,然後輕觸

輕觸LCD顯示幕上的影像,確認影像無
,返回上一個畫面。
誤。輕觸
輕觸[是] 

。
CT
29
用電腦儲存動畫與照片
準備電腦(Windows)
您可使用“PMB(Picture Motion
Browser)”進行下列操作。
 將影像匯入電腦
 觀看和編輯匯入的影像
 製作光碟
 上傳動畫與照片至網站
若要使用電腦儲存動畫和照片,請先從
隨附的CD-ROM安裝“PMB”。
 注意事項
請勿自電腦格式化攝影機的媒體。否則攝影
機可能無法正確運作。
 此攝影機是以AVCHD格式擷取高清晰的連續
鏡頭。透過使用隨附的PC軟體,您就可以將
高清晰的連續鏡頭複製至DVD媒體。然而,
您不應將含有AVCHD連續鏡頭的DVD媒體與
DVD播放器或燒錄器一同使用,因為DVD播放
器/燒錄器可能無法退出媒體,並可能未經
警告即刪除內容。

步驟1 檢查電腦系統
作業系統*1
Microsoft Windows XP SP3*2/Windows
Vista SP2*3/Windows 7
CPU*4
Intel Core Duo 1.66 GHz或更快版本,
或是Intel Core 2 Duo 1.66 GHz或更快
版本(在處理HD FX/HD FH動畫時則需要
Intel Core 2 Duo 2.26 GHz或更快版本)
雖然如此,Intel Pentium Ⅲ 1 GHz或更
快版本就足以應付下列操作:
 匯入動畫和相片至電腦
 One Touch Disc Burn
 建立Blu-ray光碟/AVCHD光碟/DVD視訊
(透過轉換高清晰影像品質(HD)至標
準清晰影像品質(STD)以建立DVD視訊
時,則需Intel Core Duo 1.66 GHz或更
快版本。)
 複製光碟
 僅處理標準清晰影像畫質(STD)的動畫
時
CT
30
應用程式
DirectX 9.0c或以上版本(本產品是根據
DirectX技術。因此必須安裝DirectX。)
記憶體
Windows XP:512 MB或以上(建議使用
1 GB或以上。)
然而,256 MB或以上就足以應付僅處理標
準清晰影像畫質(STD)的動畫。
Windows Vista/Windows 7:1 GB或以上
硬碟
安裝所需的磁碟空間:約500 MB(建立
AVCHD光碟時可能需要10 GB或以上。建立
Blu-ray光碟時則最多可能需要50 GB。)
顯示器
最少1024×768點
其它
USB埠(這必須以標準的Hi-Speed USB提
供(USB 2.0相容))、Blu-ray光碟/
DVD燒錄器(需要CD-ROM光碟機以進行安
裝)。建議使用NTFS或exFAT檔案系統作為
硬碟檔案系統。
*1需要進行標準安裝。若已升級作業系統,或
是作業系統處於多重開機環境,則無法確保
操作進行。
*2不支援64位元版本和Starter (Edition)。
需要Windows Image Mastering API
(IMAPI)2.0版或更新版本,以使用光碟建
立等功能。
*3不支援Starter (Edition)。
*4建議使用更快的處理器。
 注意事項
無法確保在所有電腦環境中的操作。

使用Macintosh
Macintosh電腦並不支援隨附的
“PMB”軟體。要將動畫與照片匯入電
腦,請洽Apple Inc.。
步驟2 安裝隨附的“PMB”軟體
請在將攝影機連接至電腦前安裝
“PMB”。
 注意事項
若您的電腦上安裝了5.0.00版以下的
“PMB”,則可能無法使用一些自隨附
CD-ROM安裝之“PMB”所能提供的“PMB”
功能。此外,系統將從隨附的CD-ROM安裝
“PMB Launcher”,進而可讓您使用“PMB
Launcher”來啟動“PMB”或其他軟體。請
按兩下電腦螢幕上的“PMB Launcher”捷徑
圖示,以啟動“PMB Launcher”。

 確認攝影機並未連線至電腦。
 選擇國家或地區。
 選擇要安裝的應用程式語言,接
著繼續至下一畫面。
 仔細閱讀授權協議條款。若您同
意條款,請將 變更為 ,然後
按一下[下一步]  [安裝]。
 開啟攝影機,接著使用隨附的
USB電纜,將其與電腦連接。
 開啟電腦。


以系統管理員的身份登入,以進行安
裝。
在安裝軟體前,關閉所有在電腦中執行
的應用程式。
出現安裝畫面。
若系統沒有顯示安裝畫面,請按一下
[開始]  [電腦](Windows XP中則
為[我的電腦]),接著按兩下[SONYPMB
(E:)](CD-ROM)*。
*根據電腦的不同,光碟機名稱(如
(E:))可能會有不同。

 按一下[安裝]。
[USB選擇]畫面便會自動出現在攝影
機顯示幕上。
用電腦儲存動畫與照片
 將隨附的CD-ROM放置在電腦光碟
機中。
 輕觸攝影機顯示幕上所顯示的其
中一個媒體類型,以使電腦能識
別攝影機。
HDR-CX550/CX550V:[
(內部記憶體)
HDR-XR550/XR550V:[
(內部硬碟)


USB連接]
USB連接]
視機型而定,所顯示的錄製媒體會有
所不同。
如果沒有出現[USB選擇]畫面,請輕
(MENU)  [顯示其它] 
觸
[USB連接]( [其它]類別)。
CT
31
 按一下電腦螢幕上的[繼續]。
若要中斷攝影機與電腦的連線
圖示  [安
全地移除USB Mass Storage Device]。
按一下電腦桌面右下角的
 依照螢幕上的指示安裝軟體。



請在安裝“PMB”的期間,將攝影機與
電腦連線。
根據電腦的不同,您可能需要安裝第三
方軟體。若出現安裝畫面,則請依照指
示安裝必要的軟體。
視需要重新啟動電腦以完成安裝。
安裝完成時,就會出現下列圖示。
請將CD-ROM自電腦移除。
:啟動“PMB”。
:顯示“PMB說明”。
:顯示“PMB Launcher”。
“PMB Launcher”可讓您啟動
“PMB”或其它軟體,或是進行網站
的開啟動作。


可能出現其它圖示。
視安裝流程而定,也可能不會出現圖
示。
 注意事項
若要建立光碟或使用Windows XP的其他功
能,則應安裝適用於Windows XP的Image
Mastering API v2.0。若您尚未安裝適用於
Windows XP的Image Mastering API v2.0,
則請從安裝畫面的所需程式中加以選擇,
並遵照顯示的流程進行安裝。(電腦必須
連線至網際網路以進行安裝。)您可以在
嘗試啟動相關功能時,透過回應系統所顯示
的訊息,來安裝適用於Windows XP的Image
Mastering API v2.0。

CT
32
輕觸攝影機螢幕上的[結束]  [是]。
斷開USB電纜。
 注意事項
使用隨附的“PMB”軟體自電腦進行存取。
請勿從電腦中修改攝影機裡的檔案或資料
夾。否則可能會破壞影像檔案,或使其無法
進行播放。
 當匯入長時間錄製的影像或進行編輯時,請
使用隨附軟體“PMB”。若不使用“PMB”,
就無法正常匯入影像。
 若您進行以上作業,我們將無法保證操作可
順利進行。
 當您刪除影像檔案時,請依照第29頁的步
驟。請勿直接從電腦中刪除攝影機裡的影
像檔案。
 請勿自電腦複製錄製媒體中的檔案。我們無
法保證操作可順利進行。
 您可透過使用具有Blu-ray光碟燒錄機的電
腦來建立Blu-ray光碟。安裝適用於“PMB”
的BD附加軟體(第39頁)。

啟動PMB(Picture
Motion
Browser)
請按兩下電腦螢幕上的“PMB”捷徑圖
示。
 注意事項
若電腦螢幕上沒有顯示圖示,請按一下[開
PMB]以啟動
始]  [所有程式]  [
“PMB”。

您可以使用“PMB”觀看、編輯或建立動
畫和照片的光碟。
閱讀“PMB說明”
如需關於如何使用“PMB”的詳細資訊,
請閱讀“PMB說明”。請按兩下電腦螢
幕上的“PMB說明”捷徑圖示,以開啟
“PMB說明”。
用電腦儲存動畫與照片
 注意事項
若電腦螢幕上沒有顯示圖示,請按一下[開
始]  [所有程式]  [PMB]  [PMB說
明]。您也可以從“PMB”的[說明]中開啟
“PMB說明”。

CT
33
選擇製作光碟的方法(電腦)
此處說明幾種方法,可以從攝影機上錄製的高清晰影像品質(HD)動畫或照片,製作
高清晰影像品質(HD)光碟或標準清晰影像品質(STD)光碟。選擇適用於光碟播放
機的方法。
播放機
選擇方法和光碟類型
Blu-ray光碟播放裝置
(Blu-ray光碟播放機、
PlayStation3等)
匯入動畫和照片至電腦(第37頁)

以高清晰影像畫質(HD)建立Bluray光碟*(第39頁)
AVCHD格式的播放裝置
(Sony Blu-ray光碟播放機、
PlayStation3等)
以One Touch建立光碟(One Touch Disc
Burn)(第36頁)
匯入動畫和照片至電腦(第37頁)

以高清晰影像畫質(HD)建立AVCHD格
式光碟(第38頁)
一般DVD播放裝置(DVD播放器
和可播放DVD的電腦等)
匯入動畫和照片至電腦(第37頁)

建立標準清晰影像品質(STD)光碟
(第39頁)
*若要建立Blu-ray光碟,則必須安裝適用於“PMB”的BD附加軟體(第39頁)。
各類型光碟的特性
使用Blu-ray光碟,可讓您錄製較DVD光碟時間更長的高清晰影像品質(HD)動畫。
您可於DVD媒體中,如DVD-R光碟,錄製高清晰影像品質(HD)的動畫,並建立高清晰影像品
質(HD)的光碟。
您可在AVCHD格式的播放裝置中,如Sony Blu-ray光碟播放器和PlayStation3,播放高清
晰影像品質(HD)的光碟。然而,您將無法於一般DVD播放器中播放光碟。
您可於DVD媒體中,如DVD-R光碟,錄製從高清晰影像品質(HD)動畫轉換而來的標準清晰影
像品質(STD)動畫,並建立標準影像品質(STD)的光碟。
CT
34
您可與“PMB”搭配使用的光碟
您可使用下列類型的12 cm光碟與“PMB”搭配使用。Blu-ray光碟相關說明,請參閱
第39頁。
光碟類型
DVD-R/DVD+R/DVD+R DL
DVD-RW/DVD+RW
特點
不可重複寫入
可重複寫入
 注意事項
一律讓PlayStation3使用最新版的PlayStation3系統軟體。
 有些國家/地區可能沒有供應PlayStation3。

用電腦儲存動畫與照片
CT
35
以One Touch建立光碟
(One Touch Disc Burn)
尚未以One Touch Disc Burn功能儲存的
攝影機動畫和照片,可以自動儲存在光
碟上。動畫和照片會以其錄製的影像品
質進行儲存。
 注意事項
高清晰影像品質(HD)的動畫(預設設定)
將可製作為AVCHD光碟。
拍攝模式]之[HD FX]模式
 您無法建立以[
錄製的動畫建立AVCHD光碟。
 您無法使用One Touch Disc Burn建立Bluray光碟。
 若要從高清晰影像品質(HD)的動畫中建
立標準清晰影像品質(STD)的光碟,您必
須先從電腦中匯入動畫(第37頁),再接著
建立標準清晰影像品質(STD)的光碟(第
39頁)。
 請先安裝“PMB”(第31頁),否則請勿啟
動“PMB”。
 使用隨機附送的交流電變壓器,將攝影機
連接到壁裝電源插座,進行此項操作(第
10頁)。
 透過攝影機中的One Touch Disc Burn功
能,您僅可以在內部錄製媒體中,儲存錄製
的動畫和照片。
3
按
(DISC BURN)。

1
開啟電腦,並將未使用的光碟放
入DVD光碟機。


2
請參閱第35頁,以取得您可使用之光碟
類型的資訊。
若有除了“PMB”以外的軟體自動啟
動,請將其關閉。
開啟攝影機,接著使用隨附的
USB電纜,將其與電腦連接。
CT
36
4
按照電腦螢幕上的指示操作。
 注意事項
當您執行One Touch Disc Burn時,動畫和
照片將不會儲存於電腦中。

匯入動畫和照片至電
腦
攝影機所錄製的動畫和照片,可以匯入
至電腦中。請先開啟電腦。
3
按一下[匯入]。

 注意事項
使用隨機附送的交流電變壓器,將攝影機
連接到壁裝電源插座,進行此項操作(第
10頁)。

請參閱“PMB說明”(第33頁)以獲得
詳細資訊。
1
開啟攝影機,接著使用隨附的
USB電纜,將其與電腦連接。
動畫和照片將匯入至您的電腦中。
操作完成時,將顯示“PMB”畫面。
[USB選擇]畫面便會出現在攝影機顯
示幕上。
2
[
[
[


提示
您可從電腦匯出高清晰影像品質(HD)的
動畫至攝影機。請參閱“PMB說明”(第
33頁)以獲得詳細資訊。


用電腦儲存動畫與照片
輕觸攝影機顯示幕上包含您想要
儲存之影像的錄製媒體。
USB連接]:內部記憶體
USB連接]:內部硬碟
USB連接]:記憶卡
視機型而定,所顯示的錄製媒體會有
所不同。
如果沒有出現[USB選擇]畫面,請輕
(MENU)  [顯示其它] 
觸
[USB連接]( [其它]類別)。
電腦螢幕上將出現匯入視窗。
CT
37
製作AVCHD光碟
您可透過結合先前匯入至電腦的高清晰
影像品質(HD)動畫,來製作AVCHD光碟
(第37頁)。
此章節將解釋於DVD光碟錄製高清晰影像
品質(HD)動畫的步驟。
1
開啟電腦,並將未使用的光碟放
入DVD光碟機。


請參閱第34頁,以取得您可使用之光碟
類型的資訊。
若有除了“PMB”以外的軟體自動啟
動,請將其關閉。
2
3
啟動“PMB”(第33頁)。
按一下視窗左方的[行事曆]或
[索引]、選擇日期或資料夾,接
著選擇高清晰影像品質(HD)的
動畫。



4
高清晰影像品質(HD)的動畫會以
標示。
您無法將照片儲存在光碟上。
若要選擇多部動畫,請按住Ctrl鍵並按
一下縮圖。
按一下視窗上方的
AVCHD光碟 (HD)]。
 [建立
將顯示用來選擇動畫的視窗。

CT
38
若要新增動畫至先前選擇的項目,請在
主視窗中選擇動畫,並拖放到選擇動
畫的視窗。
5
依照螢幕上的指示以製作光碟。

製作光碟可能需要很長的時間。
在電腦上播放AVCHD光碟
您可使用與“PMB”一同安裝的
“Player for AVCHD”來播放AVCHD光
碟。
若要啟動“Player for AVCHD”,請
按一下[開始]  [所有程式] 
[PMB]  [PMB Launcher]  [檢
視]  [Player for AVCHD]。
請參閱“Player for AVCHD”說明以
瞭解操作方式。

根據電腦環境的不同,動畫可能無法順
暢的播放。
製作可於一般DVD播放
器上播放的標準清晰
影像品質(STD)光碟
製作Blu-ray光碟
您可使用先前匯入至電腦的高清晰影
像品質(HD)動畫來製作Blu-ray光碟
(第37頁)。
若要建立Blu-ray光碟,則必須安裝適
用於“PMB”的BD附加軟體。按一下
“PMB”安裝畫面上的[BD附加軟體],
並依照螢幕說明安裝此外掛程式。

安裝[BD附加軟體]時,請將電腦與網際
網路連線。
您可透過選擇先前匯入至電腦的動畫,
來建立標準清晰影像品質(STD)的光碟
(第37頁)。
 注意事項
您可選擇高清晰影像品質(HD)的動畫作為
來源。然而,影像品質將從高清晰(HD)轉
換為標準清晰(STD)。轉換動畫影像品質的
時間,將較實際錄製動畫的時間要長。

1
開啟電腦,並將未使用的光碟放
入DVD光碟機。




您的電腦必須支援Blu-ray光碟的製作。
BD-R(不可重複寫入)和BD-RE(可重複
寫入)等媒體可用於製作Blu-ray光碟。
您無法在製作光碟後,新增內容至任何
一種種類的光碟。
2
3
啟動“PMB”(第33頁)。
按一下視窗左方的[行事曆]或
[索引]、選擇日期或資料夾,接
著選擇動畫。


用電腦儲存動畫與照片
請將未使用的Blu-ray光碟放入光碟
機,並按一下“製作AVCHD光碟”步驟
 [建立Blu-ray光碟 (HD)]
4的
(第38頁)。其他步驟如同製作
AVCHD光碟的程序。
請參閱第34頁,以取得您可使用之光碟
類型的資訊。
若有除了“PMB”以外的軟體自動啟
動,請將其關閉。
高清晰影像品質(HD)的動畫會以
標示。
若要選擇多部動畫,請按住Ctrl鍵並按
一下縮圖。
CT
39
4
按一下視窗上方的
 [建立
DVD-Video光碟 (STD)]。
將顯示用來選擇動畫的視窗。

若要新增動畫至先前選擇的項目,請在
主視窗中選擇動畫,並拖放到選擇動
畫的視窗。
編輯動畫
您可僅針對動畫中的必要部份進行剪
輯,並儲存為另一個檔案。
按兩下要在“PMB”中編輯的動畫,接
著按一下螢幕右側的[顯示編輯調色
盤]  [修剪視訊],或選擇[管理]
選單  [編輯]  [修剪視訊]。請
參閱“PMB說明”(第33頁)以獲得
詳細資訊。
從動畫擷取照片
5
依照螢幕上的指示以製作光碟。

製作光碟可能需要很長的時間。
複製光碟
您可使用“Video Disc Copier”複製
錄製的光碟至另一張光碟。
按一下[開始]  [所有程式] 
[PMB]  [PMB Launcher]  [光
碟建立]  [Video Disc Copier]以
啟動軟體。請參閱“Video Disc
Copier”說明以瞭解操作方式。


CT
40
您無法透過轉換高清晰影像品質(HD)
的動畫至標準清晰影像品質(STD),以
進行複製。
您無法複製至Blu-ray光碟。
您可將動畫影格儲存為照片檔案。
按兩下要在“PMB”中編輯的動畫,接
著按一下螢幕右側的[顯示編輯調色
盤]  [儲存畫格]。請參閱“PMB說
明”(第33頁)以獲得詳細資訊。
利用外部裝置儲存影像
將影像儲存在外部媒
體中(直接複製)
您可以將動畫和照片儲存在外部媒體
(USB儲存裝置)上,例如外接式硬碟。
您也可以在攝影機或其他播放裝置上播
放影像。
將USB轉換電纜連接至外部媒
體。
4
將USB轉換電纜連接至攝影機的
(USB)插孔。

提示
您可以使用隨附軟體“PMB”來匯入儲存在
外部媒體上的影像。


1
將交流電變壓器和電源線連接至
攝影機的DC IN插孔和壁裝電源
插座。
2
如果外部媒體具有交流電源線,
請將它連接至壁裝電源插座。
[創建新的影像資料庫檔案。]畫面
出現時,輕觸[是]。
USB轉換電纜
(另售)
5
輕觸攝影機螢幕上的[複製。]。
便可儲存攝影機內部錄製媒體中尚
未儲存到外部媒體的動畫和照片。

利用外部裝置儲存影像
 注意事項
若要進行此操作,您需要使用USB轉換電纜
VMC-UAM1(另售)。
 有些國家/地區可能沒有供應USB轉換電纜
VMC-UAM1。
 您無法使用下列裝置作為外部媒體。
 容量大於2 TB的媒體
 一般光碟機,例如CD或DVD光碟機
 透過USB集線器連接的媒體
 內建USB集線器的媒體
 讀卡機
 您可能無法使用具有編碼功能的外部媒體。
 攝影機可以使用FAT檔案系統。如果外部媒
體格式化為NTFS檔案系統等其他格式,請在
使用前先在攝影機上格式化外部媒體。將外
部媒體連接至攝影機時,便會出現格式化畫
面。但是,即使您使用FAT檔案系統的外部
媒體,仍可能出現格式化畫面。
 不保證符合操作要求的每種裝置都能正常
運作。
 使用隨機附送的交流電變壓器,將攝影機連
接到壁裝電源插座(第10頁)。
 請參閱外部媒體器隨附的操作手冊。
 如需可用外部媒體的詳細資訊,請前往貴國
家/地區的Sony服務中心網站。
3
只會在有新錄製影像時才會出現此畫
面。
6
操作完成後,輕觸攝影機螢幕上
的
。
 注意事項
可在外部媒體上儲存的場景數量如下。但
是,即使外部媒體還有可用空間,您也無法
儲存超過下列數量的場景。
高清晰影像品質(HD)動畫:最多3999個
標準清晰影像品質(STD)動畫:9999個
照片:9999張×899個資料夾
視錄製的影像類型而定,場景數量可能較
少。

CT
41
連接外部媒體時
儲存在外部媒體中的影像便會顯示在
LCD顯示幕上。VISUAL INDEX畫面上的
動畫顯示和照片顯示按鈕會變成下圖
所示。
外部媒體剩餘容量


您可以進行外部媒體的選單設定,例如
刪除影像。輕觸VISUAL INDEX畫面上的
(MENU) [顯示其它]。
儲存所需的動畫和照片
您可以從記憶卡將影像儲存至外部媒
體。
 注意事項
您無法按照日期來複製或搜尋錄製於記憶卡
上的照片。
輕觸攝影機顯示幕上的
。
[是] 

CT
42
若是選取[依日期複製],請利用
/
選取要複製影像的日期,然後輕
,繼續步驟。
觸

在攝影機上播放外部媒體中的影像
在上述步驟5中輕觸[無複製播
放。]。
便會顯示外部媒體的VISUAL INDEX畫
面。
播放影像(第23頁)。


在上述步驟5中輕觸[無複製播
放。]。
便會顯示外部媒體的VISUAL INDEX
畫面。
(MENU) [顯示其它]
輕觸
 [動畫複製](選擇動畫時)/[照
片複製](選擇照片時)。
按照畫面說明,選擇錄製媒體和影像
選擇方法。
若是選取[透過選擇複製],請輕觸要
儲存的影像。
便會出現。
按住LCD顯示幕上的影像,確認影像無
,返回上一個畫面。
誤。輕觸
輕觸日期,可以依日期搜尋影像。

您也可以在連接了攝影機的電視機上觀
看影像(第26頁)。
您可以使用[Player for AVCHD],在電
腦上播放高清晰影像品質(HD)動畫。
啟動[Player for AVCHD](第38頁),
利用[設定]選擇代表所連接外部媒體
的磁碟機。
 注意事項
無法顯示照片的日期索引和地圖索引 (HDRCX550V/XR550V)。
 如果攝影機不能辨識外部媒體,請嘗試下
列操作。
 重新將USB轉換電纜連接至攝影機
 如果外部媒體具有交流電源線,請將它連
接至壁裝電源插座

結束外部媒體連線
輕觸外部媒體VISUAL INDEX畫面上的
。
斷開USB轉換電纜。
利用DVD寫入器、燒錄
器製作光碟
選擇製作光碟的方法
此處說明幾種方法,可以從攝影機上錄
製的高清晰影像品質(HD)動畫或照
片,製作AVCHD光碟或標準清晰影像品
質(STD)光碟。選擇適用於光碟播放
機的方法。
 注意事項
準備一張製作光碟所需的DVD光碟(如
DVD-R)。
 請參閱第39頁以製作Blu-ray光碟。
 請參閱第41頁,將影像儲存在外部媒體中。
一般DVD裝置
播放機


DVD播放機
可以播放DVD等的電腦

AVCHD格式相容裝置
播放機


Sony Blu-ray光碟播放機
PlayStation3等
製作裝置

DVD寫入器、DVDirect Express(第44頁)
DVDirect Express以外的其他DVD寫入器
等(第46頁)
光碟類型

AVCHD光碟(高清晰影像品質(HD))



DVD寫入器、DVDirect Express(第44頁)
DVDirect Express以外的其他DVD寫入器
(第46頁)
光碟燒錄器等(第46頁)
光碟類型

標準清晰影像品質(STD)光碟
 注意事項
一律讓PlayStation3使用最新版的
PlayStation3系統軟體。
 有些國家/地區可能沒有供應
PlayStation3。
 在複製或製作光碟時刪除展示動畫。如果不
刪除,攝影機可能無法正確運作。但是,一
旦刪除了展示動畫,便無法恢復它。
 AVCHD光碟只能在AVCHD格式相容裝置上播
放。
 不應在DVD播放機/燒錄器中使用AVCHD光
碟。因為DVD播放機/燒錄器與AVCHD格式不
相容,所以DVD播放機/燒錄器可能無法退
出光碟。
拍攝模式]的[HD FX]模
 您無法利用以[
式錄製的動畫來製作AVCHD光碟。將以[HD
FX]模式錄製的動畫儲存到Blu-ray光碟或外
部儲存裝置中(第41頁)。

利用外部裝置儲存影像

製作裝置
CT
43
使用專用的DVD寫入器(DVDirect
Express)製作光碟
您可以使用專用DVD寫入器DVDirect
Express(另售)製作光碟或播放所製作
光碟上的影像。
亦請參閱DVD寫入器隨附的操作手冊。
 注意事項
 使用隨機附送的交流電變壓器,將攝影機
連接到壁裝電源插座,進行此項操作(第
10頁)。
 僅可使用以下類型的未使用光碟:
 12公分DVD-R
 12公分DVD+R
 此設備不支援雙層光碟。
 在本節中,DVDirect Express稱為“DVD寫
入器”。
 將交流電變壓器和電源線連接至
攝影機的DC IN插孔和壁裝電源
插座(第10頁)。
 開啟攝影機,然後用DVD寫入器
的USB電纜將DVD寫入器連接至攝
影機的(USB)插孔。
 按DVD寫入器上的
BURN)。
(DISC
若動畫錄製在內部錄製媒體中,但
尚未儲存到任何光碟上,便會將動
畫錄製到光碟上。

如果有未儲存的高清晰(HD)和標準清
晰(STD)影像品質的動畫,將根據影
像品質儲存在個別的光碟上。
 當要燒錄動畫的總記憶體大小超
過光碟的總記憶體大小時,請重
複步驟3和4。
 輕觸攝影機顯示幕上的
[結束]  [退出光碟]。

完成操作之後,請取出光碟。
 輕觸
,然後斷開USB電纜。
使用光碟燒錄選項自訂光碟
請在以下情形中執行此操作:
 複製所需的影像時
 製作多張相同的光碟時
 將高清晰(HD)的動畫轉換為標準清晰
(STD)的動畫並製作光碟時
 複製記憶卡中的影像時
 將未使用的光碟插入DVD寫入
器,然後關閉光碟托盤。
[光碟燒錄]畫面便會出現在攝影機
顯示幕上。
CT
44
在步驟4中輕觸[光碟燒錄選項]。
選擇包含要儲存動畫的錄製媒體。
選擇高清晰影像品質(HD)的動畫
時,用來選擇製作光碟影像品質的畫
面便會出現在LCD顯示幕上。選擇所
。
需的影像品質,然後輕觸

將高清晰影像品質(HD)的動畫轉換為
標準清晰影像品質(STD)的動畫以製
作光碟時,光碟的影像品質視所選動畫
的錄製時間而定。
輕觸要在光碟上燒錄的動畫。
便會出現。
在DVD寫入器上播放光碟
光碟剩餘容量


按住LCD顯示幕上的影像,確認影像無
,返回上一個畫面。
誤。輕觸
輕觸日期,可以依日期搜尋影像。
輕觸攝影機顯示幕上的
[是]。


若要製作另一張相同內容的光碟,請
插入新的光碟,然後輕觸[創建相同
光碟]。
操作完成後,輕觸攝影機顯示幕上的
[退出]  [結束]。
斷開USB電纜與攝影機的連接。
提示
如果要以DISC BURN操作燒錄動畫的總記憶
體大小超過光碟的總記憶體大小,則達到限
制時,便會停止製作光碟。光碟上的最後一
個動畫可能會被剪切。
複製動畫達到光碟容量的上限,所需的光碟
製作時間約20至60分鐘。視錄製模式或場景
數量而定,可能需要更長的時間。此外,如
果高清晰影像品質(HD)轉換為標準清晰影
像品質(STD),影像品質轉換的時間會比實
際錄製時間長。




將攝影機連接到電視機時,即可在電視
機螢幕上播放動畫(第26頁)。
將已製作的光碟插入DVD寫入器。
光碟上的動畫會以VISUAL INDEX呈現
在攝影機螢幕上。
按DVD寫入器上的播放按鈕。

您也可以使用攝影機顯示幕來操作。
操作完成後,輕觸攝影機螢幕上的
[結束]  [退出光碟],然後取出光
碟。
,然後斷開USB電纜。
輕觸
利用外部裝置儲存影像
 注意事項
製作光碟時,請勿進行以下任何操作。
 關閉攝影機
 斷開USB電纜或交流電變壓器
 使攝影機遭受機械衝擊或振動
 從攝影機退出記憶卡
 從攝影機刪除動畫前,先播放已製作的光
碟,確認複製已正確執行。
 如果[失敗。]或[光碟燒錄失敗。]出現在螢
幕上,請將另一張光碟插入DVD寫入器,然
後再次執行DISC BURN操作。

將交流電變壓器和電源線連接至攝影
機的DC IN插孔和壁裝電源插座(第
10頁)。
開啟攝影機,然後用DVD寫入器的
USB電纜將DVD寫入器連接至攝影機的
(USB)插孔。
在一般DVD播放器上播放光碟
在顯示幕上選擇標準清晰影像品質
(STD),選擇“使用光碟燒錄選項自訂
光碟”之步驟2所要建立的光碟影像品
質。
提示
如果無法在任何DVD播放機上播放所製作的
標準清晰(STD)影像品質光碟,請將攝影
機連接至DVD寫入器,然後播放。


CT
45
利用DVDirect Express以外的
DVD寫入器等,製作高清晰影像品
質(HD)的光碟
 輕觸攝影機顯示幕上包含影像的
錄製媒體。
[
[
[
用USB電纜連接攝影機與高清晰影像品質
(HD)動畫相容的光碟製作設備,例如
Sony DVD寫入器。亦請參閱連接設備隨
附的操作手冊。
 注意事項
使用隨機附送的交流電變壓器,將攝影機
連接到壁裝電源插座,進行此項操作(第
10頁)。
 有些國家/地區可能沒有供應Sony DVD寫
入器。

 將交流電變壓器和電源線連接至
攝影機的DC IN插孔和壁裝電源
插座(第10頁)。
 開啟攝影機,用USB電纜(附
件)連接DVD寫入器等和攝影機
的(USB)插孔。

USB連接]:內部記憶體
USB連接]:內部硬碟
USB連接]:記憶卡
視機型而定,所顯示的錄製媒體會有
所不同。
 將動畫錄製在連接的設備上。

詳細資訊,請參閱連接設備隨附的操
作手冊。
 操作完成後,輕觸攝影機顯示幕
上的[結束]  [是]。
 斷開USB電纜。
利用燒錄器等製作標準清晰影像
品質(STD)的光碟
用A/V連接電纜,將攝影機連接到除了
DVDirect Express以外的其他光碟燒錄
器、Sony DVD寫入器等,即可將攝影機
上播放的影像複製到光碟或錄影帶。請
使用下列或方式之一來連接設備。
亦請參閱連接設備隨附的操作手冊。
 注意事項
使用隨機附送的交流電變壓器,將攝影機
連接到壁裝電源插座,進行此項操作(第
10頁)。
 有些國家/地區可能沒有供應Sony DVD寫
入器。
 高清晰影像品質(HD)動畫會以標準清晰影
像品質(STD)複製。

[USB選擇]畫面便會出現在攝影機顯
示幕上。

CT
46
如果沒有出現[USB選擇]畫面,請輕
(MENU)  [顯示其它] 
觸
[USB連接]( [其它]類別)。
A/V連接電纜(附件)
將A/V連接電纜連接到其他設備的輸入
插孔。
 將錄製媒體插入錄製設備中。

含S VIDEO的A/V連接電纜(另售)
使用含S VIDEO的A/V連接電纜(另
售),透過S VIDEO插孔連接另一部設
備時,即可產生比使用A/V連接電纜更
高的影像品質。連接含S VIDEO電纜之
A/V連接電纜的白色和紅色插頭(左/右
音訊)以及S VIDEO插頭(S VIDEO頻
道)。如果只連接S VIDEO插頭,將聽
不到聲音。不需要連接黃色插頭(視
訊)。
A/V遥控連接器
若錄製設備有輸入選擇器,請將選擇器
設定為輸入模式。
 用A/V連接電纜(附件),
或含S VIDEO的A/V連接電纜
(另售),連接攝影機和錄製
設備(光碟燒錄器等)。

將攝影機連接至錄製設備的輸入插孔。
 開始在攝影機上播放,然後在錄
製設備上錄製。

詳細說明,請參閱錄製設備隨附的操
作手冊。
 複製完成時,先停止錄製設備,
然後再停止攝影機。
輸入
S VIDEO
(黃色)
(白色)
AUDIO
(黃色)
訊號流
(紅色)
 注意事項
因為複製是透過類比資料傳輸執行,因此影
像品質可能失真。
 不能將影像複製到使用HDMI電纜連接的燒
錄器。
 若要隱藏連接的監視器設備螢幕上的螢幕
(MENU)
指示(如計數器等),請輕觸
[常規
 [顯示其它]  [輸出設定](
設定]類別下) [顯示輸出]  [LCD螢


幕](預設設定)
。
 若要記錄日期/時間、坐標(HDR-CX550V/
XR550V)或攝影機設定資料,請輕觸
(MENU) [顯示其它]  [播放設定]
[播放]類別下) [資料代碼] 
(


選擇所需的設定 
。此外,再輕觸
(MENU)
[常規設
[顯示其它]  [輸出設定](
定]類別下) [顯示輸出]  [影音輸


。
出/螢幕] 

利用外部裝置儲存影像
VIDEO
CT
47


CT
48
顯示設備(電視機等)的螢幕尺寸為4:3
(MENU) [顯示其它]
時,請輕觸
[常規設定]類別下)
 [輸出設定](

 [電視模式]  [4:3] 

。
連接單聲道設備時,請將A/V連接電纜的黃
色插頭連接至設備上的視訊輸入插孔,將白
色(左聲道)或紅色(右聲道)插頭連接至
設備上的音訊輸入插孔。
自訂攝影機
使用選單
使用選單,可以執行實用的功能及變更多項設定。若能善佳運用選單操作,就能獲得
更大的攝影機使用樂趣。
攝影機在八大選單類別下有許多選單項目。
手動設定(調整場景條件的項目) 第52頁
拍攝設定(自訂拍攝的項目) 第52頁
攝影機照片設定(用於錄製照片的項目) 第53頁
播放(播放的項目) 第53頁
編輯(編輯的項目) 第53頁
其它(其他設定的項目) 第54頁
管理媒體(錄製媒體的項目) 第54頁
常規設定(其他設定項目) 第55頁

關於選單項目的詳細說明,請參閱“Handycam”手冊。
設定選單



:在類別之間移動選單列表。
:以一次移動4個項目的方式移動選單列表。
自訂攝影機
/
/
您可以輕觸按鈕,然後拖曳畫面,即可捲動選單列表。
選擇的類別圖示便會顯示為橘色。
時,顯示幕便會返回我的選單畫面。
輕觸
輕觸
(MENU)。
輕觸我的選單畫面上的[顯示其它]。

請參閱下一頁,以取得有關我的選單的詳細資訊。
輕觸畫面左邊中央部分以變更顯示。
輕觸要變更的選單項目。
。
變更設定後,輕觸
。
若要結束設定選單,請輕觸
CT
49
若要返回上一個選單畫面,請輕觸

視選單項目而定,可能不會顯示
。
。
 注意事項
視錄製或播放狀況而定,可能無法設定某些選單項目。
 灰色的選單項目或設定無法使用。

提示
視變更的選單項目而定,攝影機會在播放模式和錄製模式(動畫/照片)之間切換。


使用我的選單
在我的選單中註冊最常使用的選單項目,可讓選單項目的使用變得更容易。您可以在
動畫、照片和播放的個別我的選單中註冊6個選單項目。
例如:刪除[重點測光/對焦]並註冊[
漸變調節]
輕觸
(MENU)。
輕觸[我的選單設定]。
輕觸[動畫]。
輕觸[重點測光/對焦]。
。
輕觸
[手動設定]類別下)。
輕觸[ 漸變調節](
。
顯示我的選單時,請輕觸
重複上述相同步驟在我的選單中註冊選單項目,即可更輕鬆享受“Handycam”的使用
樂趣。
提示
連接外部儲存裝置時,便會出現獨有的我的選單。


CT
50
使用
OPTION MENU
OPTION MENU出現的方式,與您在電腦上按滑鼠右鍵,出現彈跳式視窗的方式一樣。當
時,即可使用OPTION MENU。輕觸
後,便會出現可在背景中
畫面右下方出現
變更的選單項目。
選單項目
標籤
輕觸
(OPTION)。
輕觸所需的標籤  輕觸要變更設定的項目。
。
完成設定後,輕觸
 注意事項
灰色的選單項目或設定無法使用。
 所需的項目不在螢幕上時,請輕觸另一個標籤。(可能沒有標籤。)
 畫面上出現的標籤和項目,視攝影機當時的錄製/播放狀態而定。

自訂攝影機
CT
51
選單列表
(手動設定)類別
場景選擇................... 根據場景類型,如夜景或海灘,選擇適當的錄製設定。
漸變調節................. 淡入或淡出場景。
白平衡..................... 將色彩平衡調整到錄製環境的亮度。
重點測光/對焦.............. 同時調整所選被攝體的亮度和對焦。
重點測光................... 調整您在顯示幕上所輕觸的被攝體影像亮度。
重點對焦................... 對焦您在顯示幕上所輕觸的被攝體。
曝光....................... 調整動畫和照片亮度。
對焦....................... 手動對焦。
特寫....................... 拍攝對焦之被攝體(背景失焦)。
自動曝光變換............... 調整曝光。
WB切換..................... 手動調整白平衡。
高爾夫球拍攝............... 將快速移動的2秒內容分割成數個畫格,然後錄製成動畫和照
片。
平穩緩慢拍攝............... 以慢動作錄製快速移動的被攝體。
(拍攝設定)類別
CT
52
/
設定............... 設定錄製、播放或編輯動畫的影像品質。
拍攝模式................. 設定錄製動畫的模式。我們建議您在錄製快速移動的被攝體
時,使用高影像品質。
水平導引框................. 顯示影格以確認被攝體為水平或垂直。
STEADYSHOT............... 設定錄製動畫時的SteadyShot功能。
轉換鏡頭................... 設定外接轉換鏡頭的類型(另售)。根據外接鏡頭,最佳化
SteadyShot功能與對焦。
LOW LUX.................... 在昏暗光線下,錄製明亮的彩色影像。
臉部偵測................... 自動調整面孔的影像品質。
優先設定................... 選擇臉部偵測或微笑快門的優先被攝體。
微笑偵測................... 偵測到笑容時,自動進行拍攝。
微笑靈敏度................. 使用微笑快門功能設定微笑偵測靈敏度。
聲音錄製設定
內建變焦麥克風......... 錄製含有適合變焦位置之生動聲音的動畫。
麥克風參考電平......... 設定麥克風電平。
聲音模式............... 設定錄製聲音的格式(5.1聲道環繞聲/雙聲道立體聲)。
其他錄製設定
數位變焦............. 設定超過光學變焦等級的最高數位變焦等級。
自動背光校正........... 自動調整背光被攝體的曝光。
撥盤設定............... 指定MANUAL撥盤的功能(第22頁)。
NIGHTSHOT燈............ 使用NightShot時放射紅外線。
X.V.COLOR............ 錄製範圍更廣的色彩。
寬螢幕選擇........... 設定以標準清晰影像品質(STD)錄製動畫時的水平對垂直比
率。
(攝影機照片設定)類別
自拍..................... 設定攝影機為照片錄製模式時的自拍功能。
影像大小................. 設定照片大小。
STEADYSHOT............... 設定錄製照片時的SteadyShot功能。
閃光燈模式................. 設定閃光燈啟動方式。
閃光等級................... 設定閃光燈亮度。
消除紅眼................... 避免在以閃光燈拍攝時造成紅眼。
檔案編號................... 設定指派檔案編號的方式。
(播放)類別
VISUAL INDEX............... 以縮圖顯示錄製影像(第23頁)。
索引切換
日期索引............... 啟用依日期搜尋所需的影像。
地圖*1................ 顯示依錄製地點針對動畫和照片的搜尋地圖索引。
電影捲動............. 依特定間隔顯示並播放場景。
人臉................. 顯示並播放臉部場景。
播放列表................... 顯示並播放動畫播放列表。
精彩場面................. 選擇數個短場景,並搭配音樂和視覺效果一同播放,以作為您
動畫的摘要。
腳本..................... 播放儲存精彩場面播放中的最愛腳本。
播放設定
/
設定........... 設定錄製、播放或編輯動畫的影像品質。
資料代碼............... 在播放時顯示詳細的錄製資料。
(編輯)類別
刪除
自訂攝影機
刪除................. 刪除動畫。
刪除................. 刪除照片。
清除 腳本
清除................... 清除儲存在精彩場面播放中的場景。
全部清除............... 清除儲存在精彩場面播放中的所有場景。
保護
保護................. 保護動畫以避免刪除。
保護................. 保護照片以避免刪除。
分割..................... 分割動畫。
照片攝取................... 自所需的動畫場景擷取照片。
動畫複製
透過選擇複製........... 選擇動畫並複製。
依日期複製............. 複製指定日期的全部動畫。
複製全部/
複製全部............ 複製播放列表中的所有儲存動畫。
CT
53
照片複製
選擇複製............... 選擇照片並複製。
依日期複製............. 複製指定日期的全部照片。
播放列表編輯
新增/
新增....... 新增動畫至播放列表。
依日期新增/
依日期新增.......... 一次將同天錄製的動畫新增至播放列表中。
清除/
清除........ 自播放列表中清除動畫。
全部清除/
全部清除............ 自播放列表中清除全部動畫。
移動/
移動........ 變更播放列表中的動畫順序。
(其它)類別
現在位置*1............... 在地圖上顯示目前的位置。
USB連接
USB連接*2. ........... 透過USB連接內部記憶體。
USB連接*3............ 透過USB連接內部硬碟。
USB連接.............. 透過USB連接記憶卡。
(DISC BURN)按鈕,將影像儲存至光碟中
光碟燒錄............... 讓您透過按下
(第36頁)。
電視機連接指南............. 根據所連線的電視類型,介紹連線方法(第26頁)。
音樂工具
清空音樂............... 刪除音樂檔案。
下載音樂............... 下載可使用精彩場面播放來進行播放的音樂檔案。
電池資訊................... 顯示電池資訊。
(管理媒體)類別
媒體設定
動畫媒體設定........... 設定錄製動畫的媒體(第14頁)。
照片媒體設定........... 設定錄製照片的媒體(第14頁)。
媒體資訊................... 顯示錄製媒體資訊,如可用空間。
媒體格式化
內建記憶體*2............ 刪除在內部記憶體中的所有資料。
HDD*3................... 刪除在內部硬碟中的所有資料。
記憶卡................. 刪除記憶卡中的所有資料。
修復影像資料庫檔案
內建記憶體*2............ 修復內部記憶體中的影像資料庫檔案(第58頁)。
HDD*3................... 修復內部硬碟中的影像資料庫檔案(第58頁)。
記憶卡................. 修復記憶卡中的影像資料庫檔案(第58頁)。
CT
54
(常規設定)類別
自訂攝影機
聲音/顯示設定
音量................... 調整播放聲音的音量(第24頁)。
提示音................. 設定攝影機的音效操作是否要發出嗶聲。
LCD亮度................ 調整LCD顯示幕亮度。
LCD背光亮度............ 調整LCD顯示幕背光。
LCD色彩................ 調整LCD顯示幕色彩濃度。
顯示設定............... 設定圖示或指示燈顯示在LCD顯示幕上的持續時間。
輸出設定
電視模式............... 根據所連線的電視類型轉換訊號(第26頁)。
影音輸出選擇........... 將攝影機連接到具有分量輸入插孔的電視機時,請選擇此選項
(第27頁)。
HDMI解析度............. 在使用HDMI電纜連接攝影機和電視機時,選擇輸出影像解析
度。
顯示輸出............... 設定螢幕顯示是否要出現在電視畫面上。
時鐘/ 語言設定
日期和時鐘設定......... 設定日期和時間(第12頁)。
時區設定............... 調整時差(無需停止時鐘)(第12頁)。
日期和時鐘自動調整*1.... 設定攝影機是否要透過由GPS取得時間來自動調整時鐘。
自動時區調整*1.......... 設定攝影機是否要透過從GPS取得目前的位置資訊,來自動調整
時差。
夏令時間............... 設定夏令時間(第12頁)。
語言設定............. 設定顯示語言(第13頁)。
電源設定
自動關機............... 變更[自動關機]設定(第11頁)。
其他設定
展示模式............... 設定是否要顯示展示。
校準................... 校準觸摸屏。
HDMI控制............... 設定當以HDMI電纜(另售)連接攝影機和“BRAVIA”Sync相容
的電視時,是否要使用電視遙控器。
跌落傳感器*3............ 啟用或停用跌落傳感器。
攝影燈................. 設定是否要亮起攝影燈。
遙控................... 設定是否要使用無線遙控器。
*1HDR-CX550V/XR550V
*2HDR-CX550/CX550V
*3HDR-XR550/XR550V
CT
55
自“Handycam”取得
詳細資訊
“Handycam”手冊是一份使用者指
南,並設計在電腦螢幕上進行查
閱。“Handycam”手冊旨在供您於需
要進一步瞭解攝影機操作事宜時進行
查閱。
1
若要於Windows電腦中安裝
“Handycam”手冊,請將隨附的
CD-ROM放入電腦光碟機中。
2
請在系統顯示的安裝畫面中,按
一下[手冊]。
3
按一下所需的語言及攝影機型號
名稱  [安裝],然後按照畫
面說明來安裝“Handycam”手
冊。

攝影機的型號列印在其底部的表面。
若要檢視“Handycam”手冊,請按兩下
電腦螢幕上的捷徑圖示。

CT
56
使用Macintosh電腦時,請開啟CD-ROM中的
[Handbook] - [CT]資料夾,接著複製
[Handbook.pdf]。


您需要擁有Adobe Reader以閱讀
“Handycam”手冊。如未安裝於電腦中,可
從Adobe Systems網頁下載:
http://www.adobe.com/
請參閱“PMB說明”以取得關於隨附“PMB”
軟體的詳細資訊(第33頁)。
其他資訊
疑難排解
如果您在使用攝影機時遭遇任何問題,
請按照下列步驟進行。
查看列表(第57到59頁),然後檢
查攝影機。
即使將電源設定為開,攝影機也無法
運作。


中斷電源,約1分鐘後重新連接電
源,然後開啟攝影機。

使用尖頭物按RESET(第67頁),然
後開啟攝影機。
如果按下RESET,所有設定便會重
設,包括時鐘設定。
請聯絡Sony經銷商或當地授權的
Sony維修機構。



電源打不開。


請將已充滿電的電池組裝入攝影機(第
9頁)。
將交流電變壓器的插座連接至壁裝電源插
座(第10頁)。
攝影機發熱。

攝影機在操作過程中可能會變熱。這並不
是故障。
電源突然關閉。



使用交流電變壓器(第10頁)。
重新開啟電源。
為電池組充電(第9頁)。
按START/STOP或PHOTO,不能錄製影像。




按MODE開啟 (動畫)或 (照片)指
示燈。
攝影機正在將剛剛拍攝的影像錄製到錄製
媒體上。您無法在此期間進行任何新的
錄製。
錄製媒體已滿。刪除不需要的影像(第
29頁)。
動畫場景或照片的總數超過了攝影機可錄
製的容量。刪除不需要的影像(第29頁)。
其他資訊
視問題而定,攝影機可能需要初始化或更換
攝影機目前的內部錄製媒體。在這種情況
下,儲存在內部錄製媒體上的資料將被刪
除。請務必在送修攝影機前,將內部錄製媒
體上的資料儲存到其他媒體上(備份)。我
們將不會賠償遺失的內部錄製媒體資料。
為了瞭解問題,送修期間,我們可能會查看
儲存在內部錄製媒體上的資料,查看的數量
會儘可能降到最少。但是,Sony經銷商不會
儲存或保留您的資料。
請參閱“Handycam”手冊(第56頁)以取得
關於攝影機症狀的詳細資訊;如需如何將攝
影機連線至電腦的資訊,則請參閱“PMB
說明”(第33頁)。

電源開啟後,攝影機需要數秒鐘準備拍
攝。這並不是故障。
請斷開交流電變壓器與壁裝電源插座的連
線,或取出電池組,約1分鐘後再重新連
接。如果攝影機仍然無法運作,請用尖頭
物按RESET(第67頁)。(如果按下RESET,
所有設定便會重設,包括時鐘設定。)
攝影機的溫度極高。請關閉攝影機,並置
於陰涼處一段時間。
攝影機的溫度極低。讓攝影機的電源保持
開啟。如果您仍無法操作攝影機,請將其
關閉,並放置在溫暖的位置。將攝影機置
放一段時間,然後開啟攝影機。
錄製停止。

攝影機的溫度極高/低。請關閉攝影機,並
置於陰涼/溫暖處一段時間。
“PMB”無法安裝。

檢查安裝“PMB”所需的電腦環境或安裝程
序(第30頁)。
CT
57
“PMB”無法正確運作。

結束“PMB”並重新啟動電腦。


電池電量極低。

電池組溫度高。更換電池組,或是將其放
置於陰涼處。

攝影機的溫度越來越高。關閉攝影機,並
將攝影機移到陰涼處。

攝影機的溫度低。提高攝影機的溫度。

沒有插入記憶卡(第15頁)。
當指示燈閃爍時,表示沒有足夠的空間可
以錄製影像。刪除不需要的影像(第29
頁),或在將影像儲存於其他媒體後格式
化記憶卡。
影像資料庫檔案已損壞。輕觸
(MENU) [顯示其它]  [修復影像資
料庫檔案](
[管理媒體]類別下)
選擇錄製媒體,檢查資料庫檔案。
電腦無法辨識攝影機。


從電腦的USB插孔斷開除了鍵盤、滑鼠和攝
影機以外的其他裝置。
從電腦和攝影機斷開USB電纜,再重新啟動
電腦,然後重新按照正確的順序連接電腦
和攝影機。
自檢顯示/警告指示
如果LCD顯示幕或取景器上出現指示,請
檢查下列項目。
如果嘗試了好幾次,操作問題仍然存
在,請聯絡Sony經銷商或當地授權的
Sony維修機構。在這種情況下,當您聯
絡時,請提供開頭為C或E的所有錯誤代
碼的號碼。
C:04:




電池組不是“InfoLITHIUM”電池組V系
列。請使用“InfoLITHIUM”電池組(V系
列)。(第9頁).
將交流電變壓器的DC插頭牢固地連接至攝
影機(第9頁)。

記憶卡已損壞。以攝影機格式化記憶卡
(第54頁)。

插入不相容的記憶卡(第15頁)。

在其他設備上存取記憶卡時受到限制。
C:06:

電池組溫度高。更換電池組,或是將其放
置於陰涼處。
C:13: / C:32:

移除電源。重新連接電源,然後再操作攝
影機。

E::

按照第57頁的步驟到進行。

閃光燈故障。

攝影機的內部硬碟已滿。刪除內部硬碟中
不需要的影像(第29頁)。
攝影機的內部硬碟可能發生錯誤。

光線不足。請使用閃光燈。
攝影機不穩定。請用雙手握持攝影機。但是
請注意,相機晃動警告指示不會消失。

CT
58

預防措施
關於使用和維護


跌落傳感器已啟動。您可能無法錄製或播
放影像。

錄製媒體已滿。刪除不需要的影像(第
29頁)。
處理時,無法錄製照片。請稍候再錄製。












其他資訊

請勿在下列場所中使用或存放攝影機和附
件:
 極熱、極冷或潮濕的地方。請勿將攝影
機和附件放在溫度超過60 ℃的地方,例
如直射陽光下、加熱器附近,或停在太
陽下的汽車內。攝影機和附件可能故障
或變形。
 靠近強磁場或機械振動。攝影機可能會
故障。
 靠近強烈的無線電波或輻射。攝影機可能
無法正常錄製。
 靠近AM接收機或視訊設備。可能會產生
干擾。
 沙灘或有灰塵的地方。如果沙子或灰塵進
入攝影機,可能會發生故障。有時,此故
障是無法修復的。
 在窗戶旁或室外,LCD顯示幕、取景器或
鏡頭可能會暴露在直射陽光下。這將損壞
取景器或LCD顯示幕的內部。
以DC 6.8 V/7.2 V(電池組)或DC 8.4 V
(交流電變壓器)操作攝影機。
對於DC或AC操作,請使用操作說明書中建
議的附件。
請勿讓雨水或海水等弄濕攝影機。如果攝影
機受潮,可能會發生故障。有時,此故障是
無法修復的。
如果有任何固體物或液體進入機殼,請拔
掉攝影機插頭,讓Sony經銷商檢查之後再
繼續使用。
避免粗暴操作、拆卸、改裝、實體撞擊或擊
打,如敲擊、跌落或踩踏在產品上。應特別
當心鏡頭。
不使用攝影機時,請將攝影機關閉。
請勿用毛巾等包住攝影機進行操作。否則會
產生熱氣並積聚在攝影機內部。
斷開電源線連接時,請抓住插頭,不要拉
電源線。
請勿在電源線上放置任何重物,或以其他方
式損壞電源線。
請勿使用變形或損壞的電池組。
請將金屬接觸點保持乾淨。
如果電池電解液外漏:
 請聯絡當地授權的Sony維修機構。
 請將可能已經接觸到皮膚的液體清洗掉。
 如果有液體進入您的眼睛,請用大量的清
水沖洗,並迅速就醫。
CT
59
長時間不使用攝影機時


若要使攝影機長時間保持在最佳狀態,每個
月請開啟攝影機一次,並透過錄製與播放影
像等方式操作攝影機。
請徹底耗盡電池組電力後再存放電池組。
的充電電池沒有充電,只要不記錄日期,就不
會影響攝影機的操作。
步驟
使用隨機附送的交流電變壓器,連接攝影機
與壁裝電源插座,闔上LCD顯示幕,然後擱置
24小時以上。
LCD顯示幕



請勿對LCD顯示幕施加過度的壓力,因為可
能會造成損壞。
如果在寒冷的地方使用攝影機,LCD顯示幕
上可能會出現殘留的影像。這並不是故障。
使用攝影機時,LCD顯示幕的背面可能會發
熱。這並不是故障。
清潔LCD顯示幕

如果指印或灰塵弄髒LCD顯示幕,建議您使
用柔軟的布來清潔。使用LCD顯示幕清潔套
件(另售)時,請勿將清潔液直接塗在LCD
顯示幕上。請使用清潔紙沾濕液體後進行
清潔。
關於處理外殼


如果弄髒外殼,請用軟布稍微用水沾濕來清
潔攝影機機身,然後用乾的軟布擦拭。
請避免以下操作方式,以免損壞塗層:
 使用稀釋劑、汽油、酒精、化學織物、驅
蟲劑、殺蟲劑與遮光劑等化學物
 手上沾有以上物質時操作攝影機
 外殼長時間接觸橡膠或乙烯等物質
丟棄/轉讓攝影機的注意事項
即使您刪除所有的動畫和靜態影像,或執行
[媒體格式化],內部錄製記憶體中的資料也可
能未完全消除。
當您轉讓攝影機時,建議您執行[清空](請參
閱第56頁的“自“Handycam”手冊取得詳細
資訊”),防止資料恢復。此外,丟棄攝影機
時,建議您破壞攝影機實體。
丟棄/轉讓記憶卡的注意事項
即使刪除記憶卡的資料,或在攝影機或電腦上
格式化記憶卡,仍可能無法完全刪除記憶卡的
資料。將記憶卡轉讓給別人時,建議您在電腦
上使用資料刪除軟體,以完全刪除資料。此
外,丟棄記憶卡時,建議您破壞記憶卡實體。
更換無線遙控器的電池
按住卡榫時,將手指甲插入縫隙中拉出電
池框。
+面朝上裝入新電池。
將電池框插回無線遙控器中,直到聽到喀
嗒聲為止。
關於鏡頭的保養和存放



在以下情況中,使用軟布擦拭鏡頭的表面:
 鏡頭的表面有指印
 在炎熱或潮濕的場所
 鏡頭暴露在帶有鹽分的空氣中,如海邊
存放在通風良好,沒有污垢或灰塵的場所。
為防止發霉,請按照以上說明定期清潔鏡
頭。
標籤
警告
電池處理不當可能會爆炸。切勿充電、拆
解或丟棄在火中。
關於對預裝的充電電池充電
CT
60
攝影機已預裝了充電電池,因此即使攝影機已
關閉,也能繼續保留日期、時間和其他設定。
透過交流電變壓器將攝影機連接至壁裝電源插
座,或裝入電池組時,便會對預裝的充電電池
充電。如果完全不使用攝影機,充電電池電量
將在約3個月後完全耗盡。請在對預裝的充電
電池充電之後再使用攝影機。然而,即使預裝

鋰電池電力變弱時,無線遙控器的控制距離
可能會縮短,或無法正常運作。這時,請更
換Sony CR2025鋰電池。使用其他電池可能
會產生起火或爆炸的危險。
規格
系統
訊號格式:NTSC彩色,EIA標準
HDTV 1080/60i規格
動畫錄製格式:
HD:MPEG-4 AVC/H.264 AVCHD格式相容
STD: MPEG-2 PS
音訊錄製系統:
Dolby Digital雙聲道/5.1聲道
Dolby Digital 5.1 Creator
照片檔案格式
: DCF Ver.2.0相容
: Exif Ver.2.21相容
: MPF Baseline相容
錄製媒體(動畫/照片)
內部記憶體
HDR-CX550/CX550V:64 GB
內部硬碟
HDR-XR550/XR550V:240 GB
“Memory Stick PRO Duo”
SD卡(4級或更快)
*1Sony獨有的畫素陣列ClearVid和影像
處理系統(BIONZ),可讓靜態影像解
析度等同上述尺寸。
* [ STEADYSHOT]設定為[標準]或
[關]。
*3[ STEADYSHOT]設定為[強]。
2
輸入/輸出接頭
A/V遙控連接器:分量/視訊和音訊輸出插孔
HDMI OUT插孔:HDMI mini接頭
USB插孔:mini-AB
耳機插孔:立體聲迷你插孔(3.5 mm)
MIC輸入插孔:立體聲迷你插孔(3.5 mm)
LCD顯示幕
照片:8.8 cm(3.5類型,縱橫比16:9)
總畫素:921 600 (1 920  480)
一般
電源需求:DC 6.8 V/7.2 V(電池組)
DC 8.4 V(交流電變壓器)
平均耗電量:
在攝影機進行錄製時,使用一般亮度的
取景器:
HDR-CX550/CX550V
HD: 3.4 W STD: 2.5 W
HDR-XR550/XR550V
HD: 3.8 W STD: 2.8 W
在攝影機進行錄製時,使用一般亮度的
LCD顯示幕:
HDR-CX550/CX550V
HD: 3.6 W STD: 2.7 W
HDR-XR550/XR550V
HD: 4.0 W STD: 3.0 W
操作溫度:0 ℃至40 ℃
存放溫度:-20 ℃至+60 ℃
尺寸(約):
HDR-CX550/CX550V:
66  74  143 mm(寬/高/深)包括伸
出之部位
66  74  143 mm(寬/高/深)包括伸出
之部位,以及隨附的外接充電電池組
HDR-XR550/XR550V:
70  74  143 mm(寬/高/深)包括伸
出之部位
其他資訊
測量媒體容量時,1 GB等於⼗億位元組,
⼀部分容量會⽤於系統管理和/或應⽤程
式檔案。
使⽤者可使⽤的容量如下。
HDR-CX550:約63.6 GB
HDR-CX550V:約62.8 GB
HDR-XR550:約239 GB
HDR-XR550V:約238 GB
取景器:電子取景器:彩色
影像裝置:6.3 mm(1/2.88類型)CMOS感應器
錄製畫素(照片,4:3):
最高1 200萬(4 000  3 000)畫素*1
總量:約6 631 000畫素
有效(動畫,16:9):
約4 150 000畫素*2
有效(照片,16:9):
約4 500 000畫素
有效(照片,4:3):
約6 000 000畫素
鏡頭:G鏡頭
10 (光學)*2,14 *3,120 (數位)
濾鏡直徑:37 mm
F1.8 ~ 3.4
焦距:
f=3.8 ~ 38.0 mm
當轉換為35 mm靜態攝影機時
動畫*2:29.8 ~ 298 mm(16:9)
照片:26.3 ~ 263 mm(4:3)
色溫:[自動]、[單鍵結合]、
[室內](3 200 K)、[室外](5 800 K)
最低照明
11 lx(lux)(在預設設定中,快門速度為
1/60秒)
3 lx(lux)(LOW LUX設定為[開],快門速
度為1/30秒)
0 lx(lux)(NIGHTSHOT設定為開)
CT
61
70  74  143 mm(寬/高/深)包括伸出
之部位,以及隨附的外接充電電池組
質量(約)
HDR-CX550:
430 g(僅為主機)
480 g(包括隨附的充電電池組)
HDR-CX550V:
440 g(僅為主機)
490 g(包括隨附的充電電池組)
HDR-XR550:
500 g(僅為主機)
550 g(包括隨附的充電電池組)
HDR-XR550V:
510 g(僅為主機)
570 g(包括隨附的充電電池組)
交流電變壓器AC-L200C/AC-L200D
電源需求:AC 100 V-240 V,
50 Hz/60 Hz
電流耗電量:0.35 A-0.18 A
電源耗電量:18 W
輸出電壓:DC 8.4 V*
操作溫度:0 ℃至40 ℃
存放溫度:-20 ℃至+60 ℃
尺寸(約):48  29  81mm(寬/高/深),
除伸出之部位
質量(約):170 g(除電源線)
*請參閱交流電變壓器上的標籤,以獲得其它
的規格資訊。
充電電池組NP-FV50
最高輸出電壓:DC 8.4 V
輸出電壓:DC 6.8 V
最大充電電壓:DC 8.4 V
最大充電電流:2.1 A
容量
一般:7.0 Wh(1 030 mAh)
最低:6.6 Wh(980 mAh)
類型:鋰離子
攝影機與附件的設計和規格若有變更,恕不
另行通知。
 由Dolby Laboratories授權製造。
CT
62
隨附電池組的預估充電和使用時間
(分鐘)
HDR-CX550/CX550V
影像品質
HD
充電時間
(充滿電)
STD
155
連續錄製時間
100
110
140
150
典型錄製時間
50
55
70
75
播放時間
190
215
240
280
HD
STD
HDR-XR550/XR550V
影像品質
充電時間
(充滿電)
155
連續錄製時間
90
95
125
135
典型錄製時間
45
45
60
65
播放時間
155
170
200
225





上圖:打開LCD顯示幕時
下圖:使用取景器錄製而未打開LCD顯示幕時
錄製和播放時間為使用充滿之電池組的粗估
可用時間。
高清晰影像品質(HD)/標準清晰影像品質
(STD)
錄製情況:[ 拍攝模式]設定為[HQ]。
典型錄製時間將顯示重複錄製開始/停止、
開關電源和變焦時的時間。
內部錄製媒體的預估動畫錄製時間

若要設定錄製模式,請輕觸
(MENU)
 [顯示其它]  [ 拍攝模式](
[拍攝設定]類別下)。在預設設定中,錄製
模式為[HD HQ]。
標準清晰影像品質(STD)對應的小時
和分鐘
錄製模式
錄製時間
HDR-XR550
HDR-XR550V
內部記憶體
[STD HQ]
(5.1聲道)*
59小時40分鐘
59小時20分鐘
高清晰影像品質(HD)對應的小時和
分鐘
[STD HQ]
(雙聲道)*
61小時20分鐘
61小時10分鐘
錄製時間
HDR-CX550
HDR-CX550V
* 您可以使用[聲音模式](第52頁)變更錄製
[HD FX]
6小時5分鐘
6小時
[HD FH]
7小時45分鐘
7小時40分鐘
記憶卡的預估動畫錄製時間範例(分
鐘)
[HD HQ]
15小時50分鐘
15小時35分鐘
[HD LP]
(5.1聲道)*
25小時35分鐘
25小時15分鐘
[HD LP]
(雙聲道)*
26小時55分鐘
26小時35分鐘
錄製模式
標準清晰影像品質(STD)對應的小時
和分鐘
錄製模式
錄製時間
HDR-CX550
HDR-CX550V
[STD HQ]
(5.1聲道)*
15小時50分鐘
15小時35分鐘
[STD HQ]
(雙聲道)*
16小時15分鐘
16小時5分鐘
錄製
模式
高清晰
(HD)
4GB容量
標準清晰
(STD)
[FX]
20 (20)
[FH]
25 (25)
-
[HQ]
55 (40)
55 (50)
[LP]
(5.1聲道)*
90 (70)
-
[LP]
(雙聲道)*
95 (75)
-
* 您可以使用[聲音模式](第52頁)變更錄製


內部硬碟
高清晰影像品質(HD)對應的小時和
分鐘

錄製時間
HDR-XR550
HDR-XR550V
[HD FX]
23小時
22小時50分鐘
[HD FH]
29小時20分鐘
29小時10分鐘
[HD HQ]
59小時30分鐘
59小時20分鐘
[HD LP]
(5.1聲道)*
96小時30分鐘
96小時10分鐘
[HD LP]
(雙聲道)*
101小時20分鐘
101小時

聲音的格式。
( )中的數字表示最短的可錄製時間。
視錄製和被攝體狀況以及[ 拍攝模式]而
定,可錄製時間可能有所不同。
充電/錄製/播放時間
 時間是攝影機在25 ℃時所測得(建議溫
度為10 ℃至30 ℃)
 若在低溫下操作,或視您使用攝影機的狀
況而定,錄製和播放時間將會縮短。
若要錄製達到表格中所指的最長錄製時間,
您必須刪除攝影機上的展示動畫。
其他資訊
錄製模式
聲音的格式。
CT
63
關於商標



















“Handycam”和
為Sony
Corporation的註冊商標。
“AVCHD”和“AVCHD”標誌為Panasonic
Corporation和Sony Corporation的商標。
“Memory Stick”、“
”、“Memory
Stick Duo”、“
”、
“Memory Stick PRO Duo”、
“
”、
“Memory Stick PRO-HG Duo”、
“
”、
“MagicGate”、“
”、
“MagicGate Memory Stick”和
“MagicGate Memory Stick Duo”為Sony
Corporation的商標或註冊商標。
“InfoLITHIUM”為Sony Corporation的
商標。
“x.v.Color”為Sony Corporation的商
標。
“BIONZ”為Sony Corporation的商標。
“BRAVIA”為Sony Corporation的商標。
“DVDirect”為Sony Corporation的商標。
“Blu-ray Disc”和標誌為商標。
Dolby和double-D符號為Dolby
Laboratories的商標。
HDMI、HDMI標誌和High-Definition
Multimedia Interface為HDMI Licencing
LLC的商標或註冊商標。
Microsoft、Windows、Windows Vista和
DirectX為Microsoft Corporation在美國
和/或其他國家/地區的註冊商標或商標。
Macintosh和Mac OS為Apple Inc.在美國和
其他國家/地區的註冊商標。
Intel、Intel Core和Pentium為Intel
Corporation或其子公司在美國和其他國
家/地區的商標或註冊商標。
“PlayStation”為Sony Computer
Entertainment Inc.的註冊商標。
Adobe、Adobe標誌和Adobe Acrobat為Adobe
Systems Incorporated在美國和/或其他國
家/地區的註冊商標或商標。
NAVTEQ和NAVTEQ MAPS標誌是NAVTEQ在美國
和其他國家/地區的商標。
SDXC和SDHC標誌為SD-3C, LLC的商標。
MultiMediaCard為MultiMediaCard
Association的商標。
這裡所提到的所有其他產品名稱皆為其各自公
司的商標或註冊商標。此外,和未在本手
冊中各處註明。
CT
64
快速參照
螢幕指示
右上方
左上方
中間
右上方
指示
意義
錄製影像品質(HD/
STD)和錄製模式(FX/
FH/HQ/LP)
錄製/播放/編輯媒體
底部
0:00:00
計數器(時:分:秒)
[00分]
估計錄製剩餘時間
左上方
指示
意義
MENU按鈕
聲音模式
漸變調節
9999
9999
9999
自拍錄製
GPS追蹤狀態
100/112
可錄製照片的大約數量
與錄製媒體
播放資料夾
目前播放的動畫或照片/
錄製動畫或照片的總數
閃光燈/消除紅眼
麥克風參考電平低
寬螢幕選擇
底部
指示
[臉部偵測]設定為[關]
內建變焦麥克風
60分
微笑偵測
剩餘電量
錄製資料夾
返回按鈕
意義
LOW LUX

手動對焦
場景選擇
中間
指示
意義
[預備拍攝]/
[ 拍攝]
錄製狀態
SteadyShot關閉
照片大小
重點測光/對焦/重點測
光/曝光

白平衡
自動曝光變換
快速參照
幻燈片放映設定
WB切換
NightShot
特寫

警告
X.V.COLOR

播放模式
快門速度
跌落傳感器關閉
光圈
跌落傳感器啟動
轉換鏡頭

智慧型自動
CT
65
部件與控制裝置
指示
意義
( )中的數字是參考頁碼。
OPTION按鈕
觀看影像按鈕
幻燈片放映按鈕
101-0005

HDR-CX550/CX550V
現在位置按鈕
資料檔案名稱
受保護的影像
索引按鈕


指示及其位置僅為近似情況,可能與實際
所見不同。
視攝影機機型而定,有些指示可能不會出
現。
HDR-XR550/XR550V
Active Interface Shoe
Active Interface Shoe向攝影燈、閃光燈
或麥克風等選購附件供電。附件可以在您
操作攝影機的POWER開關時開啟或關閉。
CT
66
內建麥克風
閃光燈
鏡頭(G鏡頭)
HDR-CX550/CX550V
MIC (PLUG IN POWER) 插孔
 (耳機)插孔
遙控感應器/紅外線埠
相機攝影燈(55)
在錄製過程中,相機攝影燈會亮紅色。剩
餘的錄製媒體容量很少或電池電力不足
時,指示燈會閃爍。
MANUAL按鈕(22)
MANUAL撥盤(22)
LCD顯示幕/觸摸屏
如果將LCD螢幕旋轉180度,便可將LCD顯示
幕朝外闔上LCD螢幕。此項操作在播放時
特別方便。
HDR-XR550/XR550V
 (觀看影像)按鈕(23)
 (DISC BURN)按鈕(36)
NIGHTSHOT按鈕(22)

(智慧型自動)按鈕
POWER按鈕(12)
RESET按鈕
使用尖頭物按RESET。
按RESET,初始化所有設定,包括時鐘設
定。
快速參照
GPS開關 (HDR-CX550V/XR550V) (21)
揚聲器
MODE按鈕(17)
 (動畫)/
(照片)指示燈(17)
(USB)插孔(31、36、37、41、44)
HDMI OUT插孔(26)
CT
67
電動變焦桿
HDR-CX550/CX550V
 /CHG(閃光燈/充電)指示燈(9)
START/STOP按鈕(18)
皮帶(17)
肩帶掛鉤
三腳架插孔(22)
記憶卡插槽(16)
記憶卡存取指示燈(16)
指示燈亮起或閃爍時,表示攝影機正在讀
取或寫入資料。
BATT(電池)釋放桿(10)
HDR-XR550/XR550V
眼杯
取景器 (19)
取景器鏡頭調整桿(19)
電池組(9)
A/V遥控連接器 (26)
DC IN插孔(9)
PHOTO按鈕(20)
CT
68
索引
A
J
U
A/V連接電纜..........27, 47
安裝.....................31
AVCHD....................34
記憶卡...................15
將影像儲存在外部媒體中...41
警告指示.................58
USB電纜..............44, 46
USB連接..............37, 46
B
L
VISUAL INDEX.............23
保養.....................59
壁裝電源插座..............9
編輯動畫.................40
Blu-ray光碟..............39
播放.....................23
播放AVCHD光碟............38
部件與控制裝置...........66
錄製.....................17
錄製媒體.................14
錄製與播放時間...........62
C
操作流程..................6
充滿......................9
從動畫擷取照片...........40
D
打開電源.................12
電池組....................9
電腦.....................30
電腦系統.................30
電視機...................26
電視機連接指南...........26
動畫.................18, 24
動畫媒體設定.............14
對電池組充電..............9
DVDirect Express.........44
DVD寫入器............44, 46
F
複製.....................16
複製光碟.................40
GPS......................21
管理媒體.................14
光碟燒錄器...............46
規格.....................61
H
“Handycam”手冊.........56
N
NightShot................22
O
One Touch Disc Burn......36
OPTION MENU..............51
P
PMB (Picture Motion
Browser).............30, 33
PMB說明..................33
R
日期/時間................13
日期和時鐘設定...........12
軟體.....................31
W
外部媒體.................41
維護.....................59
Windows..................30
我的選單.................50
我的選單設定.............50
X
選單.................49, 52
Y
疑難排解.................57
音量.....................24
螢幕指示.................65
影像品質.................52
語言設定.................13
預防措施.................59
Z
在海外對電池充電.........11
照片.................20, 25
照片媒體設定.............14
製作AVCHD光碟............38
製作標準清晰影像品質(STD)
的光碟...................39
製作光碟.............34, 43
重設.....................67
資料代碼.................13
自檢顯示.................58
快速參照
G
M
Macintosh................30
MANUAL撥盤...............22
媒體設定.................14
“Memory Stick”.........15
“Memory Stick PRO-HG Duo”
.........................15
“Memory Stick PRO Duo”
.........................15
V
S
三腳架...............22, 68
刪除.....................29
設定日期和時間...........12
送修.....................57
隨附項目..................2
縮圖.....................29
在52-55⾴中可找到選單
清單。
CT
69
CT
http://www.sony.net/
使⽤基於不含有VOC(揮發性有機成分)的植物
油的油墨在70%以上再⽣紙上印刷。
Printed in Japan
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
