Mode d`emploi calorMATIC 370 Type d`appareils VRT 370

Mode d`emploi calorMATIC 370 Type d`appareils VRT 370

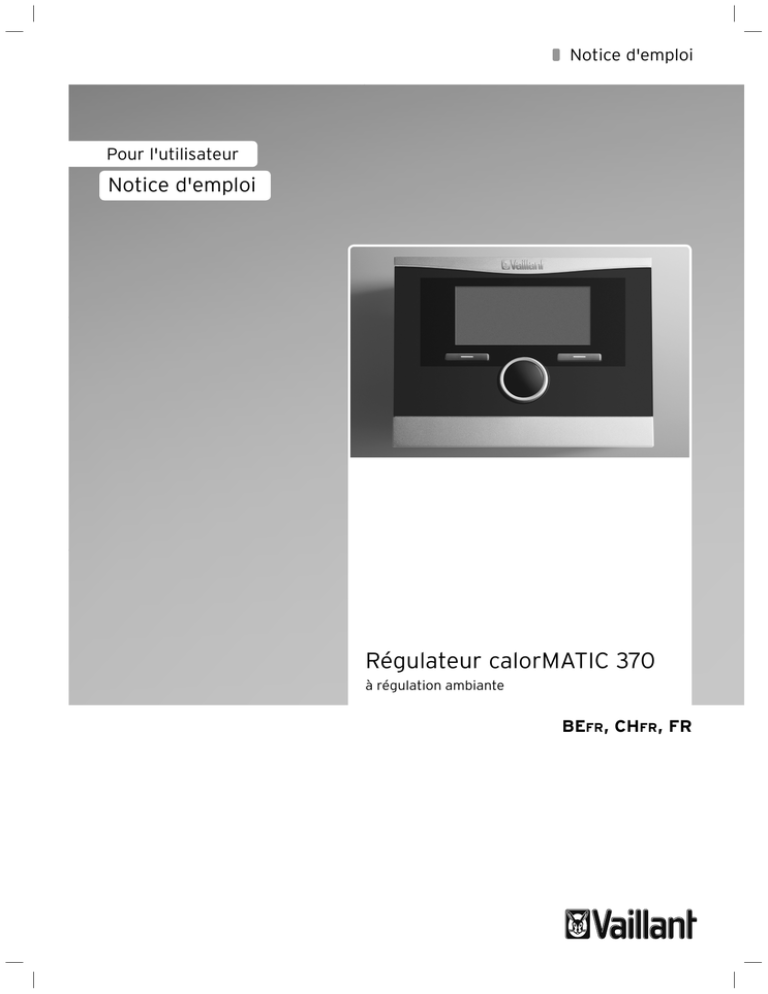

Pour l'utilisateur

Notice d'emploi

Notice d'emploi

Régulateur calorMATIC 370

à régulation ambiante

BE

FR

, CH

FR

, FR

Table des matières

Table des matières

1

1.1

1.2

1.5

Remarques concernant la notice d'emploi ....... 3

Respect des documents applicables ...................... 3

Conservation des documents .................................. 3

Validité de la notice .................................................... 3

5.2.1 Modes de fonctionnement pour le circuit de chauffage ....................................................................23

5.2.2 Modes de fonctionnement pour la production d'eau chaude et la circulation ...............................23

5.3 Modes de fonctionnement spéciaux ....................24

5.3.1 Fonction "1 x charge du ballon" ............................24

1.7 Index des termes techniques ................................... 3 5.3.3 Fonction "Absence exceptionnelle" ......................24

5.3.4 Fonction "Présence exceptionnelle" ....................24

5.3.5 Fonction "1 x aération" .............................................25

2 Sécurité ........................................................................4

2.1 Consignes de sécurité et de mise en garde .........4

2.1.1 Classification des consignes de mise en garde ...4

2.1.2 Structure des consignes de mise en garde ..........4

2.2

2.3

Utilisation conforme aux prescriptions .................4

Consignes de sécurité de base ................................4

6

6.2

6.3

Maintenance et élimination des

dérangements ...........................................................26

Nettoyage du régulateur .........................................26

Détection et élimination des dérangements ......26

3

3.1

3.2

3.3

Description de l'appareil .........................................6

Structure de l'appareil ...............................................6

Principe de fonctionnement.....................................6

Niveaux de commande ..............................................6

3.3.1 Structure des menus ................................................. 7

3.3.2 Affichage de base ....................................................... 7

3.3.3 Niveaux de sélection ..................................................8

3.3.4 Niveau de réglage .......................................................8

7

8

9

9.1

9.2

Conseils d'économie d'énergie ...........................27

Garantie et service après-vente ........................28

Mise hors fonctionnement ...................................29

Remplacement du régulateur ................................29

Recyclage et mise au rebut ....................................29

4 Utilisation ....................................................................9

4.1 Concept de commande ..............................................9

4.1.1 Commande au sein de l'affichage de base ...........9

4.1.2 Commande via les touches de fonction .............. 10

4.2

4.3

Aperçu de la structure des menus ........................12

Aperçu des possibilités de réglage et de relevé ......................................................................14

4.3.1 Aperçu des modes de fonctionnement ................14

4.3.2 Aperçu des niveaux de commande .......................15

11

Index des termes techniques ...............................31

Index alphabétique ................................................................33

5.1.2 Réglage des températures désirées ......................17

5.1.3 Réglage des programmes horaires ........................19

5.1.4 Planification des jours d'absence

(fonction "Vacances") ...............................................21

5.1.5 Planification des jours de présence

(fonction "Présence planifiée") ..............................21

5.1.6 Sélection de la langue ..............................................21

5.1.7 Réglage de l'heure .....................................................21

5.1.8 Réglage de la date ....................................................21

5.1.9 Changement de l'heure d'été ................................22

5.1.10 Réglage du contraste de l'écran ...........................22

5.1.11 Réglage de la correction de la température ambiante .....................................................................22

5.1.12 Entrée des noms des circuits de chauffage .......22

5.1.13 Restauration des réglages d'usine .......................22

5.1.14 Niveau réservé à l'installateur ...............................22

5.2 Modes de fonctionnement ......................................23

2

Notice d'emploi calorMATIC 370 0020124582_01

Remarques concernant la notice d'emploi 1

1 Remarques concernant la notice d'emploi

1.5 Validité de la notice

La présente notice d'emploi est uniquement valable pour les appareils avec les références d'article suivantes :

Cette notice d'emploi est destinée à l'utilisateur de l'installation de chauffage. Aucune connaissance préalable particulière n'est nécessaire.

Désignation de type

Référence d'article

0020108142

Pays

1.1 Respect des documents applicables

Conservez soigneusement la présente notice d'emploi ainsi que tous les documents applicables, afin qu'ils :

– soient disponibles en cas de besoin,

– restent préservés pendant l'ensemble de la durée de vie de l'appareil,

– soient disponibles pour chaque utilisateur ultérieur.

VRT 370

Tab. 1.1 Aperçu des types

BE, CH, FR

Lors de l'utilisation du régulateur calorMATIC, respectez

également impérativement toutes les notices d'emploi fournies avec les autres composants de l'installation de chauffage.

Vous pouvez relever la référence d'article à 10 caractères à partir du numéro de série de l'appareil. La référence article se trouve dans la deuxième ligne du numéro de série. Vous pouvez afficher le numéro de série sous "Menu ¬ Informations ¬ Numéro de série"

 Fig. 4.10).

1.2 Conservation des documents

Le marquage CE atteste que le régulateur calorMATIC satisfait aux exigences fondamentales des directives européennes.

Les différents symboles utilisés dans le texte sont expliqués ci-dessous : i

Remarques et informations utiles

1.7 Index des termes techniques

L'index des termes techniques (¬ Chap. 11) à la fin de cette notice contient des explications concernant les termes techniques.

La plaque signalétique se trouve à l'intérieur du régulateur et n'est pas accessible de l'extérieur.

Notice d'emploi calorMATIC 370 0020124582_01

3

4

2 Sécurité

2 Sécurité

2.1 Consignes de sécurité et de mise en garde

> Lors de la commande du régulateur calorMATIC, observez les consignes de sécurité générales et les mises en garde précédant chacune des actions dans la notice.

2.1.1 Classification des consignes de mise en garde

Les mises en garde sont identifiées par les symboles de danger et les mots-indicateurs suivants, en fonction de la gravité du danger potentiel :

Le régulateur calorMATIC est conçu selon l'état actuel de la technique et des règles reconnues en matière de sécurité.

Il peut cependant en résulter des endommagements de l'appareil ou d'autres biens matériels en cas d'utilisation incorrecte ou non conforme.

Le régulateur calorMATIC VRT 370 régule une installation de chauffage avec une chaudière Vaillant avec interface eBUS en fonction de la température ambiante et du temps.

Le régulateur peut également réguler la production d'eau chaude d'un ballon d'eau chaude sanitaire raccordé, avec ou sans circulation.

Symbole de danger

Mot

indicateur

Explication

Toute autre utilisation est considérée comme étant non conforme aux prescriptions. Le fabricant / fournisseur décline toute responsabilité pour des dommages en résultant. L'utilisateur en assume l'entière responsabilité.

a

Danger !

e

Danger !

Danger de mort immédiat ou risque de graves dommages corporels

Danger de mort par électrocution a

Avertissement !

Risque de blessures légères b

Attention !

Risque de dommages matériels ou de menaces pour l'environnement

Observation de la notice d'emploi

L‘utilisation conforme aux prescriptions de l‘appareil comprend également le respect de la notice d‘emploi et des autres documents applicables.

L'installation de l'appareil doit uniquement être effectuée par un installateur agréé. L'installateur agréé assume également la responsabilité pour une installation et une mise en fonctionnement conformes.

Les mises en garde sont caractérisées par une ligne de séparation supérieure et inférieure. Elles sont structurées suivant les principes de base suivants : a Mot-indicateur !

Type et source du danger !

Explication du type et de la source du danger

> Mesures de prévention du danger

Protection contre les légionnelles

A des fins de protection contre les infections causées par des agents pathogènes (légionnelles), le régulateur est équipé d'une fonction de protection contre les légionnelles. Lorsque la fonction de protection contre les légionnelles est activée, l'eau est réchauffée dans le ballon d'eau chaude sanitaire à une température supérieure

à 60 °C pendant au moins une heure. L'installateur agréé active la fonction de protection contre les légionnelles lors de l'installation du régulateur.

> Demandez à l'installateur agréé s'il a activé la fonction de protection contre les légionnelles.

> Faites vous expliquer par l'installateur agréé comment agit la fonction de protection contre les légionnelles.

Notice d'emploi calorMATIC 370 0020124582_01

Prévention du risque d'ébouillantement

Il y a risque d'ébouillantement aux points de puisage de l'eau chaude avec une température de consigne supérieure à 60 °C. Les enfants en bas âges et les personnes

âgées peuvent également encourir un risque, même avec des températures plus faibles.

> Choisissez une température de consigne appropriée.

> Si la fonction de protection anti-légionnelles est activée, discutez des points suivants avec l'installateur agréé :

– à quel moment démarre la protection anti-légionnelles ?

– quand l'eau chaude revient-elle à la température de consigne ?

– une vanne mélangeuse est-elle intégrée dans l'installation de chauffage en tant que protection anti-

ébouillantement ?

– que convient-il d'observer pour éviter d'être

ébouillanté ?

Prévention de dysfonctionnements

> Veillez à ce que :

– l'air ambiant puisse circuler librement autour du régulateur et que le régulateur ne soit pas recouvert par des meubles, rideaux ou autres objets.

– toutes les vannes des radiateurs soient complètement ouvertes dans la pièce où est installé le régulateur.

> Exploitez uniquement l'installation de chauffage dans un parfait état technique.

> Faites éliminer immédiatement les dérangements et les endommagements affectant la sécurité.

Prévention des dommages causés par le gel

En cas de coupure de l'alimentation électrique ou en cas de réglage trop bas de la température ambiante dans les différentes pièces, des zones partielles de l'installation de chauffage peuvent être endommagées par le gel.

> En cas d'absence durant une période de gel, assurezvous que l’installation de chauffage reste en service et que les pièces soient suffisamment chauffées.

> Observez les consignes concernant la protection antigel (¬ Chap. 3.2).

Notice d'emploi calorMATIC 370 0020124582_01

Sécurité 2

5

3 Description de l'appareil

1 fluctuations de la température ambiante et régule une température ambiante constante par rapport à la température que vous avez réglée.

La production d'eau chaude n'est pas influencée par la régulation de la température ambiante.

La fonction de protection antigel protège l'installation de chauffage et l'habitation contre les dégâts causés par le gel.

Lorsque la température ambiante :

– descend sous 5 °C, le régulateur enclenche la chaudière et régule la température ambiante sur 5 °C.

– dépasse 5 °C, la chaudière est désactivé, mais la surveillance de la température ambiante reste active.

5

4

3

2

Production d'eau chaude

Le régulateur calorMATIC vous permet de régler la température et le temps de chauffage pour la production d'eau chaude. La chaudière chauffe l'eau dans le ballon d'eau chaude sanitaire à la température que vous avez réglée. Vous pouvez régler des plages horaires durant lesquelles de l'eau chaude doit être disponible dans le ballon d'eau chaude sanitaire.

Si une pompe de circulation est intégrée dans l'installation de chauffage, il est également possible de régler des plages horaires pour la circulation. Pendant les plages horaires réglées, de l'eau chaude circule du ballon d'eau chaude sanitaire vers les robinets d'eau et revient vers le ballon d'eau chaude sanitaire. Si vous ouvrez p. ex. un robinet d'eau pendant ce temps, de l'eau chaude s'écoule immédiatement du robinet d'eau.

Fig. 3.1 Vue de face du régulateur calorMATIC

1 Ecran

2 Prise de diagnostic pour l'installateur agréé

3 Touche de fonction droite

4 Bouton rotatif (pas de fonction tactile)

5 Touche de fonction gauche

3.3 Niveaux de commande

Le régulateur dispose de deux niveaux de commande hiérarchiquement supérieurs.

Le régulateur calorMATIC régule l'installation de chauffage Vaillant et la production d'eau chaude d'un ballon d'eau chaude sanitaire raccordé.

Niveau de commande réservé à l'installateur

Le niveau de commande réservé à l'installateur agréé doit uniquement être utilisé par des personnes disposant de connaissances techniques et est par conséquent protégé avec un code. L'installateur agréé peut adapter ici le régulateur à l'installation de chauffage.

Installation de chauffage

Le régulateur calorMATIC VRT 370 est un régulateur à régulation ambiante et doit être monté dans une pièce d'habitation.

Le régulateur calorMATIC vous permet de régler différentes températures désirées pour différentes périodes de la journée et pour les différents jours de la semaine.

La sonde de température mesure la température ambiante et transmet les valeurs au régulateur. En cas de température ambiante basse, le régulateur enclenche la chaudière. Lorsque la température ambiante est parvenue à la température désirée réglée, le régulateur désactive la chaudière. Le régulateur réagit ainsi aux

Niveau de commande pour l'utilisateur

Le niveau de commande pour l'utilisateur vous affiche les informations importantes et vous offre des possibilités de réglage n'exigeant pas de connaissances préalables spéciales. Une structure de menus vous permet d'accéder à des valeurs pouvant être réglées ou uniquement relevées.

Notice d'emploi calorMATIC 370 0020124582_01

6

Description de l'appareil 3

8

1

2

A

1 2 3 4

7

6

Auto 01.01.10

19,5

°C

Température désirée 20,0°C

10:02

Menu Modes

3

3

4

5

4

Fig. 3.3 Affichage de base

1

1 2

Fig. 3.2 Structure des menus

A Affichage de base

1 Niveau de sélection 1

2 Niveau de sélection 2

3 Niveau de sélection 3

4 Niveau de réglage

4

4

1

2

3

Date

Température ambiante actuelle

Heure

4 Fonction actuelle de la touche de fonction droite

(fonction de touche programmable)

5 Fonction actuelle de la touche de fonction gauche

(fonction de touche programmable)

6 Température désirée (température ambiante de consigne)

7 Symbole pour le mode de chauffage en mode "Auto"

8 Mode de fonctionnement réglé pour le mode de chauffage

La structure des menus du régulateur est divisée en quatre niveaux. A partir de l'affichage de base vous accédez au niveau de sélection 1. Par l'intermédiaire de jusqu'à trois niveaux de sélection vous pouvez accéder au sein de la structure des menus respectivement un niveau plus bas ou à nouveau un niveau plus haut. A partir du niveau de sélection inférieur, vous accédez au niveau de réglage.

L' affichage de base correspond à l'affichage visible en permanence sur l'écran. L'affichage de base indique les réglages et les valeurs actuels de l'installation de chauffage. Si vous effectuez un réglage au niveau du régulateur, l'affichage de base commute vers l'affichage relatif au nouveau réglage.

L'affichage de base apparaît lorsque vous :

– pressez la touche de fonction gauche et que vous quittez ainsi le niveau de sélection 1,

– ne commandez pas le régulateur pendant plus de

5 minutes.

Symbole pour le mode de chauffage

Soleil = mode de chauffage à l'intérieur d'une plage horaire réglée (fonctionnement de jour)

Lune = mode de chauffage en dehors d'une plage horaire réglée (fonctionnement de nuit)

Fonction de touche programmable

Les deux touches de fonction ont une fonction de touche programmable.

Les fonctions actuelles des touches de fonction sont affichées dans la ligne inférieure de l'écran.

En fonction du niveau de sélection, de l'élément de la liste ou de la valeur activé(e) au sein de la structure des menus :

– la fonction actuelle (5) peut être différente pour la touche de fonction gauche.

– la fonction actuelle (4) peut être différente pour la touche de fonction droite.

Si vous pressez p. ex. la touche de fonction gauche, la fonction actuelle de la touche de fonction gauche change de "Menu" (¬ Fig. 3.3) vers "Retour" (¬ Fig. 3.4).

Menu

Si vous pressez la touche de fonction gauche "Menu", vous accédez à partir de l'affichage de base au niveau de sélection 1 de la structure des menus.

Notice d'emploi calorMATIC 370 0020124582_01

7

3 Description de l'appareil

Mode de fonctionnement

Si vous pressez la touche de fonction droite "Modes", vous accédez directement à partir de l'affichage de base aux réglages relatifs aux "Modes". Ainsi vous pouvez modifier rapidement le mode de fonctionnement du

"CIRCUIT 1" (¬ Chap. 4.3.1).

Au niveau de réglage, vous pouvez sélectionner des valeurs que vous souhaitez relever ou modifier.

Le niveau de réglage dispose de cinq zones d'affichage.

1

Température désirée

En fonction du mode de fonctionnement, la température désirée (6) peut ne pas apparaître sur l'écran. Ceci est p. ex. le cas en mode "Eté". Etant donné qu'aucun chauffage n'a lieu en mode "Eté" et que par conséquent le circuit de chauffage est désactivé, il n'existe aucune température désirée.

5

Circuit chauffage 1

Jour

Réduit

Retour

20,0°C

7,5°C

Modifier

2

3

4

Fig. 3.5 Zones d'affichage du niveau de réglage

Vous naviguez au sein des niveaux de sélection jusqu'au niveau de réglage dans lequel vous souhaitez relever ou modifier des réglages.

Les niveaux de sélection ont quatre zones d'affichage.

1

2

Niveau de sélection actuel

Valeurs

3 Curseur (police blanche sur fond noir) indiquant la sélection actuelle.

4 Fonctions actuelles des touches de fonctions gauche et droite (fonctions de touche programmable)

5 Niveau de réglage

4

3

Menu

Informations

Températures désirées

Programmes horaires

Retour Selectionner

2

Fig. 3.4 Zones d'affichage des niveaux de sélection

1

1 Barre de défilement (uniquement si le nombre d'éléments de la liste est plus grand que ceux pouvant être affichés simultanément sur l'écran)

2 Fonctions actuelles des touches de fonctions gauche et droite (fonctions de touche programmable)

3 Eléments de liste correspondant aux niveaux de sélection

4 Fonction actuelle ou niveau de sélection

Notice d'emploi calorMATIC 370 0020124582_01

8

Utilisation 4

4.1 Concept de commande

A partir de l'affichage de base, vous pouvez modifier directement le paramètre "Température de confort désirée" pour le jour actuel en tournant le bouton rotatif.

Vous commandez le régulateur à l'aide de deux touches de fonction et d'un bouton rotatif (¬ Chap. 3.1).

Les touches de fonction vous permettent :

– de naviguer au sein de la structure des menus à travers les niveaux de sélection et le niveau de réglage

 Tab. 4.2),

– de sélectionner un réglage,

– de valider une valeur,

– d'activer un mode de fonctionnement,

– d'annuler la modification d'une valeur. i

Si vous ne commandez pas le régulateur pendant plus de 5 minutes, l'écran revient vers l'affichage de base.

Température de confort désirée

Aujourd'hui: 18°C

Pour confirmer appuyer sur Ok

Ok

Fig. 4.1 Demande de modification de la température désirée

Le bouton rotatif vous permet :

– de naviguer entre les éléments de liste d'un niveau de sélection en tournant le bouton rotatif vers la gauche ou vers la droite,

– de sélectionner un niveau de sélection ou un niveau de réglage,

– de modifier une valeur sélectionnée.

L'écran affiche un niveau de sélection activé, un niveau de réglage ou une valeur sélectionnée par le biais d'une police blanche sur fond noir.

L'écran affiche un message demandant si vous souhaitez modifier le paramètre "Température de confort désirée" pour le jour actuel ou de façon durable.

Modification du paramètre "Température de confort désirée" uniquement pour le jour actuel :

> Tournez le bouton rotatif pour régler la température désirée.

L'écran retourne à l'affichage de base après 12 secondes.

La température désirée réglée est uniquement valable jusqu'à la fin de la plage horaire active du jour actuel.

Modification durable du paramètre "Température de confort désirée" :

> Tournez le bouton rotatif pour régler le paramètre

"Température de confort désirée".

> Pressez la touche de fonction droite "OK".

L'écran retourne à l'affichage de base. La modification du paramètre "Température de confort désirée" a été prise en compte de façon durable.

Notice d'emploi calorMATIC 370 0020124582_01

9

10

4 Utilisation

4.1.2 Commande via les touches de fonction

Exemple : modification de l'heure

Vous souhaitez modifier l'heure.

L'affichage de base apparaît sur l'écran.

Si l'écran n'affiche pas l'affichage de base, pressez la touche de fonction gauche "Retour" jusqu'à l'apparition de l'affichage de base sur l'écran.

Réglages

Langue

Date / Heure

Affichage

Selectionner Retour

Fig. 4.5 Niveau de sélection 2 : "Langue"

Jour 01.01.10

19,5

°C

Température désirée 20,0°C

08:15

Le régulateur se trouve à présent au niveau de sélection 2.

> Tournez le bouton rotatif, jusqu'à ce que l'élément de la liste "Date / Heure" soit sélectionné.

Menu

Fig. 4.2 Affichage de base

Modes

> Pressez la touche de fonction gauche "Menu".

Réglages

Langue

Date / Heure

Affichage

Menu

Informations

Températures désirées

Programmes horaires

Retour

Selectionner

Fig. 4.6 Niveau de sélection 2 : "Date / Heure"

> Pressez la touche de fonction droite "Sélectionner".

Retour Selectionner

Fig. 4.3 Niveau de sélection 1 : "Informations"

Le régulateur se trouve à présent au niveau de sélection 1.

La fonction "Retour" (au niveau de sélection hiérarchiquement supérieur) est à présent affectée à la touche de fonction gauche, et la fonction "Sélectionner" (niveau de sélection inférieur immédiatement suivant) est affectée à la touche de fonction droite.

Date / Heure

Heure

Date

Eté / Hiver

08

:15

01.01.10

Inactif

Retour

Modifier

Fig. 4.7 Niveau de réglage : valeur sélectionnée relative aux heures

> Tournez le bouton rotatif, jusqu'à ce que l'élément de la liste "Réglages" soit sélectionné.

Menu

Vacances

Présence plannifiée

Réglages

Le régulateur se trouve à présent au niveau de réglage

"Heure". La valeur correspondant aux heures est sélectionnée.

La fonction "Retour" (au niveau de sélection hiérarchiquement supérieur) est à présent affectée à la touche de fonction gauche, et la fonction "Modifier" (la valeur) est affectée à la touche de fonction droite.

> Pressez la touche de fonction droite "Modifier".

Retour

Fig. 4.4 Niveau de sélection 1 : "Réglages"

Selectionner

> Pressez la touche de fonction droite "Sélectionner".

Notice d'emploi calorMATIC 370 0020124582_01

Date / Heure

Heure

Date

Eté / Hiver

08

:15

01.01.10

Inactif

Annuler

Ok

Fig. 4.8 Niveau de réglage : validation de la valeur à des fins de modification

Vous pouvez à présent modifier la valeur en tournant le bouton rotatif.

La fonction "Annuler" (la modification) est à présent affectée à la touche de fonction gauche, et la fonction

"OK" (pour valider la modification) est affectée à la touche de fonction droite.

> Tournez le bouton rotatif pour modifier la valeur.

> Pressez la touche de fonction droite "OK" pour valider la modification.

Le régulateur a enregistré l'heure modifiée.

Date / Heure

Heure

Date

Eté / Hiver

09

:15

01.01.10

Inactif

Retour

Modifier

Fig. 4.9 Niveau de réglage : modification enregistrée

> Pressez plusieurs fois la touche de fonction gauche

"Retour" pour revenir au niveau de sélection immédiatement supérieur et à partir du niveau de sélection 1 à l'affichage de base.

Utilisation 4

Notice d'emploi calorMATIC 370 0020124582_01

11

4 Utilisation

Auto 01.01.10

19,5

°C

Wunschtemperatur 20,0°C

Menu Modes

1:02

Menu

Informations

Températures désirées

Programmes horaires

Retour Selectionner

Informations

Etat de l'installation

Numéro de série

Retour Selectionner

Informations

Etat de l'installation

Contacts

Retour Selectionner

Informations

Etat de l'installation

Contacts

Numéro de série

Retour Selectionner

Contacts

Entreprise

Téléphone

Retour

Numéro de série

123456

7890123456

7890123456

Retour

Installation

Etat actuel

Pression d'eau

Eau chaude sanitaire

Retour

Erreur

2,3bar

En charge

Afficher

Circuit chauffage 1

Circuit chauffage 1 -------------------------

Temp. de confort

Temp. réduite

20,0°C

15,0°C

Retour

Circuit chauffage 1

AUTO jusqu'à

Absent jusqu'au

Retour

22:10

24.12.11

26.12.11

Circuit chauffage 1

Présence à partir de

Présence jusqu'à

-------------------------------------------------

Retour

Menu

Informations

Températures désirées

Programmes horaires

Retour Selectionner

Températures désirées

Circuit chauffage 1

Retour

Températures désirées

Circuit chauffage 1

Selectionner

Retour Selectionner

Circuit chauffage 1

Jour

Réduit

Retour

Eau chaude sanitaire

Eau chaude sanitaire

20,0°C

15,0°C

Modifier

43°C

Annuler OK

Menu

Informations

Températures désirées

Programmes horaires

Retour Selectionner

Programmes horaires

Circuit chauffage 1

Retour Selectionner

Lundi

Période 1:

Période 2:

Période 3:

Retour

06 : 00 - 22 : 00

_ _ : _ _ - _ _ : _ _

_ _ : _ _ - _ _ : _ _

Selectionner

Programmes horaires

Circuit chauffage 1

Retour Selectionner

Eau chaude sanitaire

Préparation

Circulation

Retour Selectionner

Lundi

Période 1:

Période 2:

Période 3:

Retour

Eau chaude sanitaire

Préparation

Circulation

Retour Selectionner

Lundi

Période 1:

Période 2:

Période 3:

Retour

05 : 30 - 22 : 00

_ _ : _ _ - _ _ : _ _

_ _ : _ _ - _ _ : _ _

Selectionner

06 : 00 - 22 : 00

_ _ : _ _ - _ _ : _ _

_ _ : _ _ - _ _ : _ _

Selectionner

Fig. 4.10 Aperçu de la structure des menus, partie 1

12

Notice d'emploi calorMATIC 370 0020124582_01

Menu

Vacances

Présence plannifiée

Réglages

Retour Selectionner

Vacances

Circuit chauffage 1

Retour Selectionner

Vacances

Début

Fin

Température

Retour

03. 04. 10

15,0°C

Modifier

Menu

Vacances

Présence plannifiée

Réglages

Retour Selectionner

Circuit chauffage 1

Retour Selectionner

Début

Fin

Retour

26. 12. 10

Modifier

Menu

Vacances

Présence plannifiée

Réglages

Retour Selectionner

Réglages

Langue

Date / Heure

Affichage

Retour

Réglages

Langue

Date / Heure

Affichage

Retour

Réglages

Langue

Date / Heure

Affichage

Retour

Selectionner

Selectionner

Selectionner

Réglages

Modes

Noms des circuits chauffage

Retour aux réglages d'usine

Retour Selectionner

Réglages

Modes

Noms des circuits chauffage

Retour aux réglages d'usine

Retour Selectionner

Langue

Français

Retour

Date / Heure

Heure

Date

Eté / Hiver

Retour

OK

10. 03. 04

Inactif

Modifier

Affichage

Contraste

Correction temp. amb.

Retour

11

0,0K

Modifier

Noms des circuits chauffage

Circuit chauffage 1

Retour Modifier

Retour aux réglages d'usine

Programmes horaires

Tous les réglages

Retour

Non

Non

Selectionner

Menu

Réglages

Accès technicien

-------------------------------------------------

Retour Selectionner

Saisie du code d'accès

000

Retour OK

Fig. 4.11 Aperçu de la structure des menus, partie 2

Utilisation 4

Notice d'emploi calorMATIC 370 0020124582_01

13

4 Utilisation

Vous trouverez ci-dessous un aperçu sous forme de tableaux des modes de fonctionnement ainsi que des possibilités de relevé et de réglage du régulateur.

– Si aucune valeur n'est indiquée dans la colonne "Pas, sélection", cela signifie que vous pouvez uniquement relever ces valeurs, mais pas les régler.

– Si une valeur ne peut pas être réglée en usine, parce qu'il s'agit p. ex. d'une valeur actuelle mesurée, alors la colonne "Réglage usine" est vide.

– Si aucune indication n'apparaît dans la colonne

"Niveau de sélection 3", vous accédez directement au niveau de réglage à partir du niveau de sélection 2.

> Entrez dans la dernière colonne "Propre réglage" les valeurs réglées par vous-même ou par l'installateur agréé.

La touche de fonction droite vous permet d'accéder directement aux réglages relatifs aux "Modes" à partir de l'affichage de base.

Le mode de fonctionnement actuellement activé apparaît en haut à gauche sur l'affichage de base.

Si vous avez activé un type de mode spécial, l'écran affiche le type de mode spécial.

Mode de fonctionnement Réglage

Mode de fonctionnement actuel

Auto ou

Eté ou

Jour ou

Réduit ou

Mode "Arrêt (hors gel)"

Mode de fonctionnement spécial

Mode Automatique

Eté

Confort

Mode Réduit

Arrêt (hors gel)

1 x charge du ballon

Fête

Absence exceptionnelle

Présence exceptionnelle

1 x aération

Actif, Inactif

Actif, Inactif

Actif, Inactif

Actif, Inactif

Actif, Inactif

Tab. 4.1 Aperçu des modes de fonctionnement

Réglage usine

Auto (mode automatique actif)

Inactif

Inactif

Inactif

Inactif

Inactif

Propre réglage

Notice d'emploi calorMATIC 370 0020124582_01

14

Utilisation 4

Niveau de sélection 1

Informations

Niveau de sélection 2

Etat de l'installation

Niveau de sélection 3

Niveau de réglage

Installation

Valeurs Unité min. max.

Etat actuel Valeur actuelle

 Chap. 6)

Pression d'eau Valeur actuelle

– bar

Pas, tion

Réglage usine

Eau chaude sanitaire

CIRCUIT 1

Temp. de confort

Temp. réduite

AUTO jusqu'à

Valeur actuelle

Valeur actuelle

5 30

Valeur actuelle

5 30

Valeur actuelle

°C

°C h:mn

En charge,

Chargée

0,5

0,5

20

15

Informations

Températures désirées

Programmes horaires

Contacts

Numéro de série

CIRCUIT chauffage 1

Eau chaude sanitaire

CIRCUIT chauffage 1

Absent à partir du

Absent jusqu'au

Présence à partir de

Présence jusqu'à

Entreprise téléphone

Numéro de l'appareil

Jour

Réduit

Eau chaude sanitaire

Jours individuels et blocs

Valeur actuelle

Valeur actuelle

Valeur actuelle

Valeur actuelle

Valeurs actuelles

Valeur permanente

5 30

35

70

– jj.mm.aa

jj.mm.aa

jj.mm.aa

jj.mm.aa

°C

°C

Plage horaire 1 :

Début - Fin

Plage horaire 2 :

Début - Fin

Plage horaire 3 :

Début - Fin

00h00 24h00 h:mn

0,5 °C

1 °C

20

15

60

Lu, Ma, Me,

Je, Ve, Sa, Di et

Lu - Ve,

Sa - Di,

Lu - Di

10 mn

Lu à Ve :

06h00-22h00

Sa :

07h30-23h30

Di :

07h30 - 22h00 et

Lu - Ve

06h00-22h00

Sa - Di

7h30-23h30

Lu - Di

06h00-22h00

Tab. 4.2 Aperçu des niveaux de commande

Propre réglage

Notice d'emploi calorMATIC 370 0020124582_01

15

4 Utilisation

Niveau de sélection 1

Programmes horaires

Vacances

Présence planifiée

Réglages

Niveau de sélection 2

Eau chaude sanitaire

CIRCUIT 1

CIRCUIT chauffage 1

Langue

Date / Heure

Niveau de sélection 3

Préparation

Circulation

Niveau de réglage

Jours individuels et blocs

Plage horaire 1 :

Début - Fin

Plage horaire 2 :

Début - Fin

Plage horaire 3 :

Début - Fin

Jours individuels et blocs

Plage horaire 1 :

Début - Fin

Plage horaire 2 :

Début - Fin

Plage horaire 3 :

Début - Fin

Début

Fin

Température

Début

Fin

Heure

Date

Valeurs Unité min. max.

– – –

00h00

00h00

24h00

24h00 h:mn

– h:mn

Pas, tion

01.01.00

31.12.99

jj.mm.aa

jour.mois.

année

01.01.00

31.12.99

jj.mm.aa

jour.mois.

année

Protection antigel ou 5

30 °C 0,5 °C

01.01.00

31.12.99

jj.mm.aa

jour.mois.

année

01.01.00

31.12.99

jj.mm.aa

jour.mois.

année

– – – Langues sélectionnables

00h00 24h00 h:mn 10 mn

01.01.00

31.12.99

jj.mm.aa

jour.mois.

année

01

-3,0

15

3,0

K

1

Arrêt, Auto

0,5

Réglage usine

Lu, Ma, Me,

Je, Ve, Sa, Di et

Lu - Ve,

Sa - Di,

Lu - Di

10 mn

Lu, Ma, Me,

Je, Ve, Sa, Di et

Lu - Ve,

Sa - Di,

Lu - Di

10 mn

Lu à Ve :

05h30-22h00

Sa :

07h00-23h30

Di :

07h00-22h00 et

Lu - Ve

05h30-22h00

Sa - Di

07h00-23h30

Lu - Di

05h30-22h00

Lu à Ve :

06h00-22h00

Sa :

07h30-23h30

Di :

07h30-22h00 et

Lu - Ve

06h00-22h00

Sa - Di

7h30-23h30

Lu - Di

06h00-22h00

01.01.10

01.01.10

Protection antigel

01.01.10

01.01.10

Allemand

00h00

01.01.00

Arrêt

8

0,0

Propre réglage

Affichage

Eté/Hiver

Contraste

Correction temp. amb.

Correction temp. ext.

CIRCUIT 1 Noms des circuits de chauffage

Retour aux réglages d'usine

(Reset)

Accès technicien

Programmes horaires

Tous les réglages

Saisie du code d'accès

Tab. 4.2 Aperçu des niveaux de commande

1

-3,0

000

3,0

10

999

K

Lettres, chiffres

– 1

0,5

A à Z,

0 à 9, espace

Oui, Non

Oui, Non

0,0

CIRCUIT 1

Non

Non

000

Notice d'emploi calorMATIC 370 0020124582_01

16

Description fonctionnelle 5

Le régulateur vous offre différentes fonctions, modes de fonctionnement et modes spéciaux pour réguler le circuit de chauffage et la production d'eau chaude.

– Les fonctions vous permettent de relever des informations, de régler des températures désirées, des plages horaires et d'effectuer des réglages de base.

– Les modes de fonctionnement vous permettent de sélectionner si le circuit de chauffage, la production d'eau chaude et la circulation doivent être régulés automatiquement ou manuellement.

– Les modes de fonctionnement spéciaux vous permettent de modifier rapidement et de façon limitée dans le temps le mode de fonctionnement actif pour le circuit de chauffage et la production d'eau chaude dans des situations particulières.

Relevé de la liste des messages d'état

Menu

¬ Informations ¬ Etat de l'installation ¬ Etat

actuel

La valeur "OK" apparaît sous "Etat actuel" si aucune maintenance n'est nécessaire et qu'aucun défaut n'est survenu. La valeur "Erreur" est affichée sous "Etat actuel" si une maintenance est nécessaire ou qu'un défaut est survenu. Dans ce cas, la touche de fonction droite est pourvue de la fonction "Afficher". La liste des messages d'état apparaît sur l'écran lorsque vous pressez la touche de fonction droite "Afficher".

Affichage des données de contact de l'installateur agréé

Menu

¬ Informations ¬ Contacts

Si l'installateur agréé a enregistré son nom de société et son numéro de téléphone lors de l'installation, vous pouvez consulter ces données sous "Contacts".

5.1 Fonctions

Vous pouvez régler les fonctions par l'intermédiaire de la touche de fonction gauche "Menu".

L'indication de chemin d'accès au début de la description d'une fonction signale comment accéder à cette fonction au sein de la structure des menus.

Relevé du numéro de série et de la référence d'article

Menu

¬ Informations ¬ Numéro de série

Vous trouverez sous "Numéro de série" le numéro de série de l'appareil que vous devez le cas échéant indiquer à l'installateur agréé.

La référence d'article se trouve dans la deuxième ligne du numéro de série (¬ Fig. 4.10).

Menu

¬ Informations

L'élément de la liste "Informations" au niveau de sélection 1 vous permet d'accéder au niveau de sélection 2 contenant les éléments de liste "Etat de l'installation",

"Contacts" et "Numéro de série".

Menu

¬ Températures désirées

Cette fonction vous permet de régler les températures souhaitées pour le circuit de chauffage et la production d'eau chaude.

Relevé de l'état de l'installation

Menu

¬ Informations ¬ Etat de l'installation

Sous "Etat de l'installation" vous pouvez consulter une liste contenant les valeurs actuelles de l'installation :

Etat actuel, Pression d'eau, Préparation (production d'eau chaude) et les valeurs actuelles pour "CIRCUIT 1".

Sous "Etat de l'installation" vous trouverez en outre les informations concernant :

– la plage horaire active ("AUTO jusqu'à"),

– les exceptions au niveau des programmes horaires, que vous avez réglées le cas échéant au moyen des fonctions "Jours d'absence" et "Jours de présence".

Seules les températures désirées relatives aux paramètres "Temp. de confort" et "Temp. réduite" peuvent

également être réglées directement sous "Etat de l'installation". Toutes les autres valeurs doivent être réglées

à d'autres endroits de la structure des menus, tel que décrit dans les chapitres suivants.

Pour le circuit de chauffage

Menu

¬ Températures désirées ¬ CIRCUIT chauffage 1 b

Attention !

Risque d'endommagements causés par le gel !

Si les pièces ne sont pas suffisamment chauffées, il peut en résulter des endommagements au niveau du bâtiment et de l'installation de chauffage.

> En cas d'absence durant une période de gel, assurez-vous que l’installation de chauffage reste en service et qu'une protection antigel suffisante reste garantie.

Notice d'emploi calorMATIC 370 0020124582_01

17

18

5 Description fonctionnelle

Vous pouvez régler deux températures désirées différentes pour le circuit de chauffage.

– La température désirée "Jour" correspond à la température que vous souhaitez dans les pièces en journée ou lorsque vous êtes présent ( fonctionnement de jour).

– La température désirée "Réduit" correspond à la température que vous souhaitez dans les pièces pendant la nuit ou lorsque vous êtes absent ( fonctionnement de nuit).

Pour la production d'eau chaude

Menu

¬ Températures désirées ¬ Eau chaude sani-

taire

Vous pouvez uniquement utiliser les fonctions et les possibilités de réglage pour la production d'eau chaude si un ballon d'eau chaude sanitaire est raccordé à l'installation de chauffage. a

Danger !

Risque d'ébouillantement dû à l'eau chaude !

Il y a risque d'ébouillantement aux points de puisage de l'eau chaude en cas de températures supérieures à 60 °C. Les enfants en bas

âges et les personnes âgées peuvent également encourir un risque, même avec des températures plus faibles.

> Sélectionnez la température de telle sorte qu'elle ne représente de danger pour personne.

Vous pouvez régler la température désirée "Eau chaude" pour le circuit de l'eau chaude sanitaire.

Notice d'emploi calorMATIC 370 0020124582_01

Description fonctionnelle 5

21 °

Température de consigne

"nuit"

Température de consigne

"jour"

Température de consigne "nuit"

Température de consigne

"jour"

Température de consigne

"jour"

Température de consigne

"nuit"

16 °

16h30 18h00

20h00 22h30 Heure

06h00 08h00

Fig. 5.1 Exemple : trois plages horaires pour une journée

Menu

¬ Programmes horaires

La fonction "Programmes horaires" vous permet de régler les plages horaires pour le circuit de chauffage et la production d'eau chaude. Si vous n'avez pas réglé de plages horaires, le régulateur prend en considération les plages horaires définies au niveau du réglage usine

 Tab. 4.2).

Vous pouvez uniquement utiliser les fonctions et les possibilités de réglage pour la production d'eau chaude si un ballon d'eau chaude sanitaire est raccordé à l'installation de chauffage.

Vous pouvez uniquement utiliser les fonctions et les possibilités de réglage pour la circulation si des conduites de circulation et une pompe de circulation sont raccordées à l'installation de chauffage.

Les programmes horaires pour le circuit de chauffage sont uniquement actifs en "Mode Automatique" et pour la production d'eau chaude uniquement en "Mode Automatique" et en mode "Eté".

Plages horaires pour le circuit de chauffage

Réglez les plages horaires pour le circuit de chauffage, de façon à ce que chaque plage horaire :

– commence env. 30 minutes avant l'heure à laquelle les pièces doivent être chauffées à la température désirée "Jour".

– se termine env. 30 minutes avant l'heure à laquelle les pièces doivent être chauffées à la température désirée "Réduit".

Plages horaires pour la production d'eau chaude

Réglez les plages horaires pour la production d'eau chaude, de façon à ce que chaque plage horaire :

– commence env. 30 minutes avant l'heure à laquelle l'eau dans le ballon d'eau chaude sanitaire doit être réchauffée à la température désirée "Eau chaude".

– se termine env. 30 minutes avant l'heure à laquelle vous n'avez plus besoin d'eau chaude.

Réglez les plages horaires pour la circulation, de façon à ce que chaque plage horaire :

– commence env. 30 minutes après le début d'une plage horaire pour la production d'eau chaude,

– se termine env. 30 minutes avant la fin d'une plage horaire pour la production d'eau chaude.

Plages horaires pour jours et blocs

Vous pouvez régler individuellement des jours ou des blocs de jours pour lesqeuls les plages horaires doivent

être valables :

– Lundi, Mardi, Mercredi, Jeudi, Vendredi, Samedi,

Dimanche

– Lundi au Vendredi, Samedi au Dimanche,

Lundi au Dimanche

Vous pouvez régler jusqu'à trois plages horaires pour chaque jour et bloc.

i

Les plages horaires réglées pour un jour sont prioritaires par rapport aux plages horaires réglées pour un bloc.

Notice d'emploi calorMATIC 370 0020124582_01

19

5 Description fonctionnelle

Exemple : trois plages horaires pour une journée

(

¬ Fig. 5.1)

Température désirée "Jour" : 21 °C

Température désirée "Réduit" : 16 °C

Plage horaire 1 : 06h00 - 08h00

Plage horaire 2 : 16h30 - 18h00

Plage horaire 3 : 20h00 - 22h30

A l'intérieur des plages horaires, le régulateur régule la température ambiante sur la température désirée "Jour"

(fonctionnement de jour) réglée.

En dehors des plages horaires, le régulateur régule la température ambiante sur la température désirée

"Réduit" (fonctionnement de nuit) réglée.

Retour

Ceratins jours diffèrent du block de programmes

Lu-Dim

Ok

Fig. 5.3 Message relatif à un programme horaire différent

Vous pouvez afficher sur l'écran les plages horaires réglées pour le bloc identifiées par "!!" à l'aide de la touche de fonction droite "OK" et les modifier.

Exemple pour jours individuels :

Lundi

Plage horaire 1 : 06h00 - 07h30

Samedi

Plage horaire 1 : 07h30 - 10h00

Plage horaire 2 : 12h00 - 23h30

Exemple de blocs :

Lundi au Vendredi

Plage horaire 1 : 06h30 - 08h00

Plage horaire 2 : 12h00 - 13h00

Plage horaire 3 : 17h00 - 22h00

Pour les circuits de chauffage :

Menu

¬ Programmes horaires ¬ CIRCUIT chauffage 1

La température désirée que vous avez réglée au niveau de la fonction "Températures désirées" est valable pour chaque plage horaire réglée.

A l'intérieur des plages horaires, le régulateur commute en mode de fonctionnement de jour et le circuit de chauffage chauffe les pièces raccordées à la température désirée "Jour".

En dehors de ces plages horaires, le régulateur commute en mode de fonctionnement de nuit et le circuit de chauffage chauffe les pièces raccordées à la température désirée "Réduit".

Samedi au Dimanche

Plage horaire 1 : 08h00 - 22h00

Réglage rapide des programmes horaires :

Si vous avez p. ex. besoin de plages horaires différentes pour un seul jour de la semaine, réglez tout d'abord les plages horaires pour l'ensemble du bloc "Lundi au Vendredi". Réglez ensuite les plages horaires différentes pour le jour de la semaine particulier.

Si vous affichez un bloc sur l'écran et que vous avez défini une plage horaire différente pour un jour de ce bloc, les plages horaires divergentes sont repérées au moyen de "!!" sur l'écran.

Pour la production d'eau chaude :

Menu

¬ Programmes horaires ¬ Eau chaude sani-

taire

¬ Préparation

La température désirée pour l'eau chaude que vous avez réglée au niveau de la fonction "Températures désirées" est valable pour chaque plage horaire réglée.

A l'intérieur des plages horaires, de l'eau chaude est disponible à la température que vous avez réglée. Si à l'intérieur de la plage horaire la température du ballon est inférieure de 5 °C par rapport à la température d'eau chaude désirée, alors le ballon d'eau chaude sanitaire est à nouveau chauffé à la température d'eau chaude désirée. A la fin d'une plage horaire, le régulateur désactive la production d'eau chaude jusqu'au début de la plage horaire suivante.

Lundi au Dimanche

Période 1:

Période 2:

Période 3:

Retour

Fig. 5.2 Identification de jours différents

!! : !! - !! : !!

!! : !! - !! : !!

!! : !! - !! : !!

Selectionner

Si vous pressez la touche de fonction droite "Sélectionner", un message vous informant sur les plages horaires différentes apparaît sur l'écran. Vous n'avez pas besoin d'adapter les temps.

Pour la circulation :

Menu

¬ Programmes horaires ¬ Eau chaude sani-

taire

¬ Circulation

Les plages horaires réglées définissent les temps de fonctionnement de la circulation. La circulation est activée à l'intérieur des plages horaires. La circulation est désactivée en dehors des plages horaires.

Adaptez les plages horaires pour la circulation aux plages horaires pour la production d'eau chaude. Si vous démarrez p. ex. la plage horaire pour la production d'eau chaude le matin à 05h00, alors la plage horaire pour la circulation devrait commencer 30 minutes plus tard à

05h30.

Notice d'emploi calorMATIC 370 0020124582_01

20

Description fonctionnelle 5

"Vacances")

Menu

¬ Vacances

Cette fonction vous permet de régler une période, avec date de début et de fin ainsi qu'une température, pour les jours que vous ne passez pas chez vous. Ainsi, vous n'avez pas besoin de modifier des plages horaires pour lesquelles vous n'avez p. ex. pas programmé d'abaissement de la température désirée en journée.

La production d'eau chaude et la circulation sont désactivées et la protection antigel est activée.

Tant que la fonction "Vacances" est activée, celle-ci est prioritaire sur le mode de fonctionnement réglé. Après l'écoulement de la période spécifiée ou si vous annulez la fonction auparavant, l'installation de chauffage fonctionne à nouveau selon le mode réglé.

"Présence planifiée")

Menu ¬ Présence planifiée

Cette fonction vous permet de régler la température désirée "Jour" pour les jours que vous passez chez vous.

Ainsi, vous n'avez pas besoin de modifier des plages horaires pour lesquelles vous avez p. ex. déjà programmé un abaissement de la température désirée en journée.

A l'intérieur de la période spécifiée, l'installation de chauffage fonctionne en "Mode Automatique" avec les réglages spécifiés pour le jour "Dimanche" au niveau de la fonction "Programmes horaires".

Après l'écoulement de la période spécifiée ou si vous annulez la fonction auparavant, l'installation de chauffage fonctionne à nouveau selon le mode réglé.

b

Attention !

Du fait d'un choix de langue inapproprié, le régulateur peut éventuellement ne plus

être commandé correctement.

Si vous sélectionnez une langue que vous ne comprenez pas, vous ne pouvez plus lire le texte sur l'écran du régulateur et par conséquent ne plus commander le régulateur.

> Sélectionnez une langue que vous comprenez.

Si malgré tout il devait arriver que le texte soit affiché sur l'écran dans une langue non compréhensible, réglez une autre langue :

> Pressez la touche de fonction gauche autant de fois que nécessaire, jusqu'à l'apparition de l'affichage de base.

> Pressez une nouvelle fois la touche de fonction gauche.

> Tournez le bouton rotatif vers la gauche jusqu'à ce que le deuxième élément de la liste au-dessus de la ligne en pointillés soit sélectionné.

> Pressez deux fois la touche de fonction droite.

> Tournez le bouton rotatif (vers la droite ou vers la gauche), jusqu'à ce que vous ayez trouvé une langue que vous comprenez.

> Pressez la touche de fonction droite.

Menu

¬ Réglages ¬ Date / Heure ¬ Heure

Cette fonction vous permet de régler l'heure actuelle.

Toutes les fonctions du régulateur dépendantes de l'heure se réfèrent à l'heure réglée.

Menu

¬ Réglages ¬ Langue i

L'installateur agréé effectue le réglage de la langue souhaitée lors de l'installation. Toutes les fonctions sont affichées dans la langue réglée.

Si p. ex. la langue d'un technicien de maintenance est différente de la langue réglée, vous pouvez changer la langue à l'aide de cette fonction.

Menu

¬ Réglages ¬ Date / Heure ¬ Date

Cette fonction vous permet de régler la date actuelle.

Toutes les fonctions du régulateur dépendantes de la date se réfèrent à la date réglée.

Notice d'emploi calorMATIC 370 0020124582_01

21

22

5 Description fonctionnelle

5.1.9 Changement de l'heure d'été

Menu

¬ Réglages ¬ Date / Heure ¬ Eté / Hiver

Laissez ce réglage sur le réglage usine "Arrêt". Vous devez commuter manuellement l'heure d'été via l'heure.

– "Arrêt" : vous devez commuter manuellement l'heure d'été.

– "Auto" : vous devez commuter manuellement l'heure d'été.

Menu

¬ Réglages ¬ Retour aux réglages d'usine

Vous pouvez réinitialiser aux réglages d'usine les réglages relatifs aux "Programmes horaires" ou pour

"Tous les réglages".

Programmes horaires

Menu

¬ Réglages ¬ Retour aux réglages d'usine ¬

Programmes horaires

i

Heure d'été pour l'Europe Centrale : début = dernier dimanche du mois de mars, fin = dernier dimanche du mois d'octobre.

i

Avant de réinitialiser les programmes horaires aux réglages d'usine, notez les réglages du régulateur (¬ Tab. 4.2).

Menu

¬ Réglages ¬ Affichage ¬ Contraste

Vous pouvez régler le contraste de l'écran en fonction de la luminosité de l'environnement, de façon à ce que le texte soit bien lisible.

La fonction "Programmes horaires" réinitialise au réglage usine tous les réglages que vous avez effectués au niveau de la fonction "Programmes horaires". Tous les autres réglages contenant également des temps, comme p. ex. "Date / Heure", restent inchangés.

"En cours..." apparaît sur l'écran pendant que le régulateur réinitialise les réglages des programmes horaires au réglage usine. L'affichage de base apparaît ensuite sur l'écran.

5.1.11 Réglage de la correction de la température ambiante

Menu

¬ Réglages ¬ Affichage ¬ Correction temp.

amb.

Un thermomètre pour la mesure de la température ambiante est intégré dans le régulateur. Si vous disposez d'un autre thermomètre dans la même pièce et que vous comparez les valeurs entre elles, les valeurs de températures peuvent diverger de façon constante l'une par rapport à l'autre.

Exemple :

Un thermomètre installé dans la pièce indique en permanence une température supérieure d'un degré que la température ambiante actuelle affichée sur l'écran du régulateur.

La fonction "Correction temp. amb." vous permet de compenser la différence de température au niveau de l'affichage du régulateur, en réglant une valeur de correction de +1 K (1 K correspond à 1 °C). K (Kelvin) est une unité pour la différence de température.

L'entrée d'une valeur de correction influence la régulation ambiante.

Tous les réglages

Menu

¬ Réglages ¬ Retour aux réglages d'usine ¬

Tous les réglages

b

Attention !

Risque de dysfonctionnement !

La fonction "Tous les réglages" réinitialise tous les réglages au réglage usine, également les réglages qui ont été effectués par l'installateur agréé. Après l'exécution de cette fonction, l'installation de chauffage est ensuite susceptible de ne plus être en état de fonctionner.

> Réservez à l'installateur agréé la réinitialisation de tous les réglages au réglage usine.

"En cours..." apparaît sur l'écran pendant que le régulateur réinitialise les réglages au réglage usine. L'assistant d'installation, qui doit uniquement être utilisé par l'installateur agréé, apparaît ensuite sur l'écran.

5.1.12 Entrée des noms des circuits de chauffage

Menu

¬ Réglages ¬ Noms des circuits chauffage

Vous pouvez modifier à souhait la désignation spécifiée en usine pour le circuit de chauffage "CIRCUIT 1". La désignation de nom est limitée à 10 caractères.

Le niveau réservé à l'installateur ("Accès technicien") est réservé à l'installateur agréé et est par conséquent protéger par un code d'accès.

Ce niveau de commande permet à l'installateur agréé d'effectuer les réglages nécessaires.

Notice d'emploi calorMATIC 370 0020124582_01

Description fonctionnelle 5

Vous pouvez régler les modes de fonctionnement par l'intermédiaire de la touche de fonction droite "Modes".

L'indication de chemin d'accès au début d'une description de mode de fonctionnement signale comment accéder à ce mode de fonctionnement au sein de la structure des menus.

Mode "Arrêt (hors gel)"

Modes

¬ (mode actuel) ¬ Arrêt

La fonction de chauffage est désactivée. La fonction de protection antigel est activée.

d'eau chaude et la circulation chauffage

Mode automatique

Modes

¬ (mode actuel) ¬ Mode Automatique

Le Mode automatique régule le circuit de chauffage d'après la température désirée "Jour" réglée, les plages horaires programmées et la température désirée

"Réduit" réglée par l'installateur agréé.

Vous avez réglé des plages horaires pour le circuit de chauffage au niveau de la fonction "Programmes horaires". Si vous n'avez pas spécifié de plage horaire, le régulateur prend en considération pour le mode automatique les plages horaires définies au niveau du réglage usine (¬ Tab. 4.2).

A l'intérieur des plages horaires, le régulateur régule la température ambiante sur la température désirée "Jour"

(fonctionnement de jour) réglée.

En dehors des plages horaires, le régulateur régule la température ambiante sur la température désirée

"Réduit" (fonctionnement de nuit) réglée.

Lors de l'installation du régulateur, l'installateur agréé peut régler le comportement de régulation pour la température désirée "Réduit".

> Demandez à l'installateur agréé quels réglages sont optimaux pour vous.

Mode été

Modes

¬ (mode actuel) ¬ Eté

La fonction de chauffage est désactivée pour le circuit de chauffage et la fonction de protection antigel est activée. Le régulateur régule la production d'eau chaude et la circulation conformément aux plages horaires réglées à cet égard.

i

Le mode de fonctionnement pour la production d'eau chaude et la circulation correspond au mode de fonctionnement réglé pour le circuit de chauffage. Aucun mode de fonctionnement divergent ne peut être réglé.

Mode automatique et mode été

Le mode automatique et le mode été régulent la production d'eau chaude en fonction de la température désirée réglée pour la fonction "Eau chaude" et des plages horaires programmées. Vous avez réglé des plages horaires pour la production d'eau chaude au niveau de la fonction "Programmes horaires". Si vous n'avez pas réglé de plages horaires, le régulateur prend en considération les plages horaires définies au niveau du réglage usine pour la production d'eau chaude (¬ Tab. 4.2).

A l'intérieur des plages horaires, la production d'eau chaude est activée et maintient la température d'eau chaude réglée dans le ballon d'eau chaude sanitaire. La production d'eau chaude est désactivée en dehors des plages horaires.

Le mode automatique et le mode été régulent la circulation de l'eau chaude dans les conduites d'eau chaude conformément aux plages horaires réglées.

A l'intérieur des plages horaires, la circulation est activée, et en dehors des plages horaires elle est désactivée.

Mode "Confort"

Le mode "Confort" régule la production d'eau chaude d'après la température désirée réglée pour la fonction

"Eau chaude", sans tenir compte des plages horaires.

La circulation est activée et les plages horaires relatives

à la circulation se sont pas prises en considération.

"Mode Réduit" et mode "Arrêt (hors gel)"

La production d'eau chaude et la circulation sont désactivées. La fonction de protection antigel est activée.

Mode "Confort"

Modes

¬ (mode actuel) ¬ Confort

Le mode de fonctionnement "Confort" régule le circuit de chauffage sur les températures désirées "Jour" réglées, sans tenir compte des plages horaires.

Mode "Réduit"

Modes

¬ (mode actuel) ¬ Mode Réduit

Le mode de fonctionnement "Mode Réduit" régule le circuit de chauffage sur les températures désirées "Réduit" réglées, sans tenir compte des plages horaires.

Notice d'emploi calorMATIC 370 0020124582_01

23

24

5 Description fonctionnelle

Vous pouvez activer directement les modes spéciaux à partir de chaque mode de fonctionnement à l'aide de la touche de fonction droite "Modes".

Vous pouvez annuler à tout moment un mode de fonctionnement spécial au moyen de la touche de fonction gauche "Annuler".

Si "Mode Fête actif" est affiché sur l'écran, vous pouvez régler la température désirée ("Jour") pour le circuit de chauffage au moyen du bouton rotatif. Le réglage est valable tant que le mode de fonctionnement spécial est actif.

Le mode de fonctionnement spécial est désactivé lorsque la plage horaire suivante est atteinte ou si vous annulez auparavant le mode de fonctionnement spécial.

L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.

L'indication de chemin d'accès au début de la description d'un mode de fonctionnement spécial signale comment accéder à ce mode de fonctionnement spécial au sein de la structure des menus.

5.3.1

Modes

¬ 1 x charge du ballon

Si vous avez désactivé la production d'eau chaude ou si vous avez besoin d'eau chaude en dehors d'une plage horaire programmée, activez le mode de fonctionnement spécial "1 x charge du ballon".

Le mode de fonctionnement spécial chauffe une seule fois l'eau dans le ballon d'eau chaude sanitaire, jusqu'à ce que la température désirée "Eau chaude" réglée soit atteinte ou que vous annulez auparavant le mode de fonctionnement spécial.

L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.

Modes

Fonction "1 x charge du ballon"

¬ Fête

Modes

¬ Absence exceptionnelle

Si vous êtes absent de chez vous pendant seulement une journée, p. ex. en cas d'excursion d'une journée, alors activez le mode de fonctionnement spécial

"Absence exceptionnelle". Ainsi, vous n'avez pas besoin de modifier des plages horaires que vous avez p. ex. réglées avec une augmentation de la température ambiante pendant la journée.

Ce mode de fonctionnement spécial régule la température ambiante sur la température désirée "Réduit". La production d'eau chaude et la circulation sont désactivées et la protection antigel est activée.

Lorsque "Absence exceptionnelle active" est affiché sur l'écran, vous pouvez régler la température désirée

("Réduit") pour le circuit de chauffage au moyen du bouton rotatif.

Le mode de fonctionnement spécial est désactivé automatiquement à partir de 24h00 ou si vous annulez auparavant le mode de fonctionnement spécial. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.

Mode Fête actif

21,5

°C

Température désirée 22,0°C

Annuler

Fig. 5.4 Exemple : mode de fonctionnement spécial "Fête" activé

Si vous souhaitez activer provisoirement le circuit de chauffage, la production d'eau chaude et la circulation, p. ex. au cours d'une fête, alors activez le mode de fonctionnement spécial "Fête". Ainsi, vous n'avez pas besoin de modifier les réglages sur l'installation de chauffage pour de courtes périodes.

Ce mode de fonctionnement spécial régule la température ambiante sur la température désirée "Jour" réglée et conformément aux plages horaires réglées.

Modes

¬ Présence exceptionnelle

SI vous passez un jour de la semaine chez vous, p. ex. un jour férié, alors activez le mode de fonctionnement spécial "Présence exceptionnelle". Ce mode de fonctionnement spécial active pour une journée le "Mode Automatique" avec les réglages spécifiés pour le jour

"Dimanche" au niveau de la fonction "Programmes horaires".

Lorsque "Présence exceptionnelle active" est affiché sur l'écran, vous pouvez régler la température désirée

("Jour") pour le circuit de chauffage au moyen du bouton rotatif.

Le mode de fonctionnement spécial est désactivé automatiquement à partir de 24h00 ou si vous annulez auparavant le mode de fonctionnement spécial. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.

Notice d'emploi calorMATIC 370 0020124582_01

Modes

¬ 1 x aération

Si vous souhaitez désactiver le circuit de chauffage pendant l'aération des pièces d'habitation, alors activez le mode de fonctionnement spécial "1 x aération". Ce mode de fonctionnement spécial désactive le circuit de chauffage pendant 30 minutes. La fonction de protection antigel est activée, la production d'eau chaude et la circulation restent en service.

Le mode de fonctionnement spécial est désactivé automatiquement après l'écoulement des 30 minutes ou si vous annulez auparavant le mode de fonctionnement spécial. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.

Description fonctionnelle 5

Notice d'emploi calorMATIC 370 0020124582_01

25

6 Maintenance et élimination des dérangements

26

dérangements

Si un défaut survient sur l'installation de chauffage, alors le régulateur affiche un message d'erreur sur l'écran.

Si une maintenance est nécessaire, le régulateur affiche un message de maintenance sur l'écran.

b

Attention !

Risque d'endommagement de l'installation de chauffage dû à l'absence de maintenance !

Un message de maintenance signale la nécessité d'un entretien de l'installation de chauffage par l'installateur agréé. Si vous n'observez pas le message de maintenance, il peut en résulter des dommages matériels ou une panne de l'installation de chauffage.

> Lorsque le régulateur affiche un message de maintenance, contactez un installateur agréé.

b

Attention !

Risque d'endommagement de l'installation de chauffage dû à l'absence d'élimination de défauts !

Un message d'erreur signale la nécessité d'un dépannage ou d'une réparation de l'installation de chauffage par l'installateur agréé. Si vous n'observez pas le message d'erreur, il peut en résulter des dommages matériels ou une panne de l'installation de chauffage.

> Lorsque le régulateur affiche un message d'erreur, contactez un installateur agréé.

!

Défaut chaudière

Entretien chaudière

19°C

Température désirée 21°C

Retour

Fig. 6.2 Exemple de message d'erreur

Menu

Fig. 6.1 Exemple de message de maintenance

Modes

L'installateur agréé peut entrer au niveau du régulateur une période pour le prochain intervalle de maintenance prévu de l'installation de chauffage ou de la chaudière.

Après l'écoulement de l'intervalle de maintenance, le message de maintenance apparaît dans la deuxième ligne de l'affichage de base sur l'écran.

Les messages de maintenance suivants peuvent apparaître :

– "Entretien chaudière"

– "Entretien" (de l'installation de chauffage).

6.2 Nettoyage du régulateur

Si l'écran reste éteint ou si vous ne pouvez pas effectuer de modification de l'affichage par l'intermédiaire des touches de fonction ou du bouton rotatif, il y a présence de défaut affectant l'appareil, sans que le régulateur ne puisse afficher un message d'erreur.

> Contactez un installateur agréé.

Si le régulateur affiche un message d'erreur à la place de l'affichage de base et que vous pressez la touche de fonction gauche "Retour", alors l'affichage de base est à nouveau affiché.

Vous pouvez également relever les messages d'erreur actuels dans "Menu ¬ Informations ¬ Etat de l'installation ¬ Etat actuel". Dès qu'un message d'erreur est présent pour l'installation de chauffage, le niveau de réglage "Etat actuel" affiche la valeur "Pas OK". Dans ce cas, la touche de fonction droite est pourvue de la fonction "Afficher".

> Pressez la touche de fonction droite "Afficher" pour afficher une liste des messages de défaut.

> Nettoyez le boîtier du régulateur avec un chiffon humide.

> N'utilisez pas de produits de nettoyage ou de produits abrasifs pouvant endommager les éléments de commande ou l'écran.

Notice d'emploi calorMATIC 370 0020124582_01

Conseils d'économie d'énergie 7

Température désirée "Jour"

Réglez la température désirée "Jour" pour qu'elle soit tout juste suffisante pour votre confort. Chaque degré

Celsius de température ambiante supplémentaire est synonyme d'augmentation de la consommation d'énergie d'environ 6 %.

Adaptez la température ambiante au but d'utilisation de chaque pièce à l'aide des robinets thermostatiques. Il n'est p. ex. pas nécessaire de chauffer la chambre à coucher ou des pièces rarement occupées à une température de 20 °C.

Robinets thermostatiques et régulateur en ambiance

Les robinets thermostatiques sur les radiateurs respectent la température ambiante réglée.

Exception : les robinets thermostatiques sur les radiateurs qui se trouvent dans la pièce où est monté le régulateur doivent être entièrement ouverts. Les radiateurs sont alors régulés par l'intermédiaire du régulateur et la température ambiante réglée est ainsi respectée.

Grâce aux robinets thermostatiques associés à un régulateur, vous pouvez adapter les températures ambiantes

à vos besoins personnels, ce qui vous permet de gérer votre installation de chauffage de façon économique tout en consommant peu d'énergie.

Température désirée "Réduit"

Lorsque vous n'avez pas besoin de température ambiante élevée, p. ex. pendant la nuit ou si vous êtes absent, alors abaissez la température ambiante. Réglez à cet égard au niveau de la fonction "Température désirée" la température souhaitée pour le paramètre

"Réduit".

Réglez la température désirée "Réduit" env. 6 °C plus basse que la température désirée "Jour". Une température plus basse de plus de 6 °C n'apporte pas d'économies d'énergie supplémentaires, parce que dans ce cas une dépense d'énergie plus importante serait nécessaire pour le chauffage suivant à la température désirée "Jour".

Utilisez en outre la fonction "Programmes horaires" pour définir des périodes durant lesquelles vous n'avez pas besoin d'une température ambiante élevée. Les plages horaires pour le chauffage sont actives en "Mode automatique".

Si vous êtes absent pendant une période prolongée, p. ex. pendant les vacances, il est avantageux d'abaisser encore davantage la température. Réglez à cet égard la température au moyen de la fonction "Vacances".

Chauffage uniforme

Dans les appartements équipés d'un chauffage central, il arrive fréquemment qu'une seule pièce soit chauffée. Les pièces voisines non chauffées profitent alors de la chaleur de manière incontrôlée par le biais des surfaces entourant la pièce telles que les cloisons, les portes, les fenêtres, le plafond, le plancher. Ceci contribue à une perte d'énergie involontaire. La puissance des radiateurs de cette seule pièce chauffée n'est pas suffisante pour un tel type de fonctionnement. Conséquence : la pièce ne peut plus être suffisamment chauffée et il en résulte un sentiment de froid incommode. Le même effet se produit lorsque des portes restent ouvertes entre des pièces chauffées et celles qui ne le sont pas ou uniquement de façon limitée.

Cela est synonyme de fausses économies : le chauffage est en service et malgré tout le climat ambiant n'est pas confortablement chaud.

Si vous chauffez toutes les pièces uniformément et en fonction de leur utilisation, vous obtenez un climat ambiant confortable et un mode de fonctionnement à faible consommation d'énergie.

Ne pas recouvrir le régulateur

Le régulateur doit pouvoir détecter sans obstacle l'air circulant dans la pièce. Ne recouvrez pas le régulateur par un meuble, des rideaux ou tout autre objet.

Production d'eau chaude économique

Réglez la température désirée "Eau chaude" du ballon d'eau chaude sanitaire pour qu'elle soit tout juste suffisante pour vos besoins, et en aucun cas sur une valeur supérieure à 60 °C.

Utilisez additionnellement la fonction "Programmes horaires" pour la production d'eau chaude en "Mode automatique" ou en mode "Eté". Réglez les plages horaires de manière à ce que l'eau arrive à la température désirée "Eau chaude" tout juste avant son prélèvement, p. ex. le matin après le réveil et le soir lorsque vous êtes de retour chez vous.

Si vous n'avez pas besoin d'eau chaude pendant une période prolongée, désactivez la production d'eau chaude.

Si vous avez rarement besoin d'eau chaude ou en dehors des plages horaires réglées, utilisez la fonction "1 x charge du ballon".

Utilisez la fonction "Programmes horaires" pour la circulation, afin de faire des économies d'énergie. De ce fait, de l'eau chaude sera immédiatement à votre disposition au niveau du robinet d'eau lorsque vous en avez besoin.

Pendant le reste du temps la pompe de circulation est désactivée et vous devrez laisser couler l'eau un peu plus longtemps jusqu'à ce que de l'eau chaude s'écoule p. ex. du robinet d'eau.

Aération correcte

Une aération complète avec les fenêtres entièrement ouvertes, et autant que possible avec du courant d'air, est importante pour le climat ambiant et la température ambiante. Pendant l'aération complète, l'air ambiant est remplacé par de l'air frais en l'espace de 5 à 10 minutes.

L'humidité de l'air baisse et la pièce peut être réchauffée plus facilement. Pour une même température ambiante, vous aurez une sensation plus chaude.

Utilisez le mode de fonctionnement spécial "1 x aération" pour réguler l'installation de chauffage de façon

économique en énergie pendant l'aération complète.

Notice d'emploi calorMATIC 370 0020124582_01

27

8 Garantie et service après-vente

Conditions de garantie (Belgien)

La période de garantie des produits Vaillant s’élève à

2 ans omnium contre tous les défauts de matériaux et les défauts de construction à partir de la date de facturation.

La garantie est d’application pour autant que les conditions suivantes soient remplies:

1. L’appareil doit être installé par un professionnel qualifié qui, sous son entière responsabilité, aura veillé à respecter les normes et réglementations en vigueur pour son installation.

2. Seuls les techniciens d’usine Vaillant sont habilités à effectuer les réparations ou les modifications apportées

à un appareil au cours de la période de garantie afin que celle-ci reste d’application. Si d’aventure une pièce non d’origine devait être montée dans un de nos appareils, la garantie Vaillant se verait automatiquement annulée.

3. Afin que la garantie puisse prendre effet, la fiche de garantie dûment complète, signée et affranchie doit nous être retournée au plus tard quinze jours après l’installation!

La garantie n’est pas d’application si le mauvais fonctionnement de l’appareil serait provoqué par un mauvais réglage, par l’utilisation d’une énergie non adéquate, par une installation mal conçue ou défectueuse, par le nonrespect des instructions de montage jointes à l’appareil, par une infraction aux normes relatives aux directives d’installation, de types de locaux ou de ventilation, par négligence, par surcharge, par les conséquences du gel ou de toute usure normale ou pour tout acte dit de force majeure.

Dans tel cas, il y aura facturation de nos prestations et des pièces fournies. Toute facturation établie selon les conditions générales du service d’entretien est toujours adressée à la personne qui a demandé l’intervention ou/ et à la personne chez qui le travail a été effectué sauf accord au préalable et par écrit d’un tiers (par ex. locataire, propriétaire, syndic...) qui accepte explicitement de prendre cette facture à sa charge. Le montant de la facture devra être acquitté au grand comptant au technicien d’usine qui aura effectué la prestation. La mise en application de la garantie exclut tout paiement de dommages et intérêts pour tout préjudice généralement quelconque. Pour tout litige, sont seuls compétents les tribunaux du district du siège social de notre société.

Pour garantir le bon fonctionnement des appareils

Vaillant sur long terme, et pour ne pas changer la situation autorisée, il faut utiliser lors d’entretiens et dépannages uniquement des pièces détachées de la marque

Vaillant.

Garantie constructeur (Suisse)

Si vous souhaitez bénéficier de la garantie constructeur, l‘appareil doit impérativement avoir été installé par un installateur qualifié et agréé. Nous accordons une garantie constructeur au propriétaire de l‘appareil conformément aux conditions générales de vente Vaillant locales et aux contrats d‘entretien correspondants.

Seul notre service après-vente est habilité à procéder à des travaux s‘inscrivant dans le cadre de la garantie.

Garantie constructeur (France)

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78).

Pour bénéficier de la garantie légale de deux ans, l’appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l’art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d’erreurs de branchement, de montage ou de défaut d’entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié des la première année d’utilisation (circulaire ministérielle du 09/08/78 -JO du 13/09/78).

Service après-vente (Belgien)

Vaillant SA-NV

Golden Hopestraat 15

1620 Drogenbos

Tel : 02 / 334 93 52

Vaillant GmbH Werkskundendienst (Suisse)

Vaillant GmbH

Postfach 86

Riedstrasse 12

CH-8953 Dietikon 1/ZH

Telefon: (044) 744 29 -29

Telefax: (044) 744 29 -28

Vaillant Sàrl

Rte du Bugnon 43

CH-1752 Villars-sur-Glâne

Téléphone: (026) 409 72 -17

Téléfax: (026) 409 72 -14

Notice d'emploi calorMATIC 370 0020124582_01

28

9.1 Remplacement du régulateur

Vous souhaitez remplacer le régulateur intégré dans l'installation de chauffage par un régulateur neuf. A cet

égard, l'installation de chauffage doit être mise hors fonctionnement.

> Chargez un installateur agréé de l'exécution de ces travaux.

Le régulateur ainsi que l'emballage de transport correspondant sont composés principalement de matériaux recyclables.

Appareil

Le régulateur, tout comme l'ensemble des accessoires, ne doivent pas être éliminés avec les ordures ménagères. Veillez à ce que l'appareil usagé et ses éventuels accessoires soient mis au rebut conformément aux prescriptions en vigueur.

Emballage

La mise au rebut de l'emballage de transport est prise en charge par la société d'installation qui a installé l'appareil.

Mise hors fonctionnement 9

Notice d'emploi calorMATIC 370 0020124582_01

29

10 Caractéristiques techniques

Désignation Unité

Tension de service Umax V 24

< 50 Consommation électrique

Section des câbles de raccordement

Type de protection mA mm

2

0,75…1,5

IP 20

-

-

Classe de protection

Température ambiante maximale admissible

Hauteur

Largeur

°C mm mm

III

50

115

147

Profondeur mm 50

Tab. 10.1 Caractéristiques techniques du régulateur calorMATIC

30

Notice d'emploi calorMATIC 370 0020124582_01

Index des termes techniques 11

Circuit de chauffage

Un circuit de chauffage est un système à circulation fermé composé de conduites et de consommateurs de chaleur (p. ex. radiateurs). L’eau réchauffée provenant de la chaudière s’écoule dans le circuit de chauffage et revient vers la chaudière sous forme d’eau refroidie.

En règle générale, une installation de chauffage comprend au moins un circuit de chauffage.

Circulation

Une pompe de circulation pompe de l’eau chaude dans le circuit à travers les conduites d’eau chaude. De ce fait, les conduites d’eau chaude ne se refroidissent pas excessivement. Si vous ouvrez un robinet d’eau, de l’eau chaude s’écoule immédiatement du robinet. Vous pouvez régler des plages horaires pour la circulation, afin de faire des économies d’énergie.

Production d’eau chaude

L’eau se trouvant dans le ballon d’eau chaude sanitaire est réchauffée par la chaudière à la température désirée

"Eau chaude" sélectionnée. Lorsque la température dans le ballon d’eau chaude sanitaire baisse d’une certaine valeur, l’eau est à nouveau réchauffée jusqu’à ce qu’elle atteigne à nouveau la température désirée "Eau chaude".

Classe de protection

La classe de protection indique la classification et l’identification des appareils électriques concernant les mesures de sécurité existantes permettant d’empêcher un choc électrique.

Installation de chauffage

L’installation de chauffage chauffe l’habitation et produit de l’eau chaude.

Légionnelles

Les légionnelles sont des bactéries vivant dans l’eau.

Elles se propagent rapidement et peuvent entraîner des maladies pulmonaires graves. Les légionnelles sont présentes là où une eau réchauffée présente les conditions optimales pour leur multiplication. Un chauffage de courte durée de l’eau à une température supérieure à

60 °C les tue.

Niveau de sélection

Un niveau de sélection vous permet d’accéder au niveau suivant de la structure des menus ou aux réglages que vous pouvez modifier.

Plage horaire

Une plage horaire est une période définie préréglée pendant laquelle la chaudière, la production d’eau chaude ou la circulation sont activés.

Programme horaire

Lorsque vous exploitez l’installation de chauffage en mode de fonctionnement "Auto", vous activez des plages horaires pendant lesquelles le régulateur active l’installation de chauffage et réchauffe les pièces raccordées à la température désirée "Jour" (fonctionnement de jour) définie. En dehors de ces plages horaires, le régulateur commute l’installation de chauffage en mode de fonctionnement de nuit et laisse refroidir les pièces chauffées jusqu’à la température désirée "Réduit" (fonctionnement de nuit) réglée. Lorsque la température désirée "Réduit" est atteinte, le régulateur maintient la température ambiante et empêche un refroidissement plus important des pièces chauffées jusqu’au démarrage de la plage horaire suivante.

Les programmes horaires vous permettent également de réguler la production d’eau chaude et la circulation, de façon à ce que de l’eau chaude soit déjà disponible à la température désirée "Eau chaude" réglée pendant les plages horaires réglées.

Message d’erreur

Un message d’erreur vous indique que l’installation de chauffage a signalé un défaut au régulateur.

Message d’état

Un message d’état apparaît lorsque vous avez activé un mode de fonctionnement spécial. Il reste affiché tant que le mode de fonctionnement spécial est actif.

Robinet thermostatique

Les robinets thermostatiques sont montés sur les radiateurs et régulent la température ambiante en fonction de la valeur réglée. Lorsque la température ambiante dépasse la valeur préréglée, le robinet thermostatique réduit le débit d’eau chaude. Lorsque la température ambiante parvient sous la valeur réglée, le robinet thermostatique s’ouvre, le débit de l’eau chaude est augmenté et la température ambiante augmente à nouveau.

Niveau de commande pour l’utilisateur

Ce niveau de commande contient toutes les fonctions que l’utilisateur peut modifier lui-même.

Température ambiante

La température ambiante est la température effectivement mesurée à l’intérieur de l’habitation.

Niveau de commande réservé à l’installateur

Ce niveau de commande contient des fonctions supplémentaires pour l’installateur agréé et qui ne doivent pas

être modifiées sans connaissances spécialisées. Ce niveau de commande est réservé à l’installateur agréé et est par conséquent protégé par un code d’accès.

Température ambiante de consigne

La température ambiante de consigne correspond à la température désirée "Jour" à laquelle vous souhaitez chauffer l’habitation (fonctionnement de jour).

Notice d'emploi calorMATIC 370 0020124582_01

31

11 Index des termes techniques

Température d'abaissement

La température d'abaissement est la température désirée "Réduit" sur laquelle le régulateur abaisse la température ambiante en dehors des plages horaires réglées

(fonctionnement de nuit).

Température de consigne d’eau chaude

La température de consigne d’eau chaude correspond à la température désirée "Eau chaude" à laquelle vous souhaitez réchauffer l’eau se trouvant dans le ballon d’eau chaude sanitaire.

Température de départ

La chaudière réchauffe l’eau qui est pompée à travers l’installation de chauffage. La température de cette eau chaude qui quitte la chaudière est appelée température de départ.

Type de protection

Le type de protection indique l'aptitude des appareils

électriques pour différentes conditions environnementales ainsi que le degré de protection des personnes contre les dangers potentiels lors de l'utilisation de ces appareils.

32

Notice d'emploi calorMATIC 370 0020124582_01

Index alphabétique

Index alphabétique

A G

Affichage de base .................................................................... 7

Aperçu de la structure des menus .................................... 12

Aperçu des modes de fonctionnement ............................ 14

Aperçu des niveaux de commande ................................... 15

Aperçu des types ..................................................................... 3

Arrêt installation, circuit de chauffage ........................... 23

Arrêt, production d’eau chaude ........................................ 23

B

Ballon d’eau chaude sanitaire............................................... 6

Bouton rotatif ........................................................................... 6

C

Caractéristiques techniques .............................................. 30

Charge du ballon ................................................................... 24

Circulation ................................................................................. 6

Commande

Niveau de commande pour l’utilisateur ........................ 6

Niveau de commande réservé à l’installateur ............. 6

Conseils d’économie d’énergie ........................................... 27

Consignes de sécurité ........................................................... 4

D

Garantie ................................................................................... 28

M

Maintenance ........................................................................... 26

Menu ........................................................................................... 7

Mise au rebut ......................................................................... 29

Mode abaissement, production d’eau chaude ............... 23

Mode automatique, circuit de chauffage ........................ 23

Mode automatique, production d’eau chaude ............... 23

Mode de fonctionnement spéciaux .................................. 24

Mode été, circuit de chauffage .......................................... 23

Mode été, production d’eau chaude................................. 23

Modes de fonctionnement ................................................... 17

Modes de fonctionnement pour la production d’eau chaude ..................................................................................... 23

Modes de fonctionnement pour le circuit de chauffage .......................................................................... 23

Modes de fonctionnement spéciaux ................................. 17

N

Niveau de réglage ................................................................... 8

Niveau réservé à l’installateur ........................................... 22

Niveaux de sélection .............................................................. 8

Numéro de série ...................................................................... 3

Dérangements ....................................................................... 26

P

E

Etat actuel ............................................................................... 17

F

Fonction "Absence exceptionnelle" .................................. 24

Fonction "Aération" .............................................................. 25

Fonction de protection antigel ............................................. 6

Fonction de touche programmable ..................................... 7

Fonction "Fête" ..................................................................... 24

Fonctionnement de jour ....................................................... 18

Fonctionnement de jour, circuit de chauffage ............... 23

Fonctionnement de jour, production d’eau chaude ...... 23

Fonctionnement de nuit ....................................................... 18

Fonction "Présence exceptionnelle" ................................ 24

Fonctions .................................................................................. 17

Plages horaires ....................................................................... 19

Plages horaires pour blocs .................................................. 19

Plages horaires pour jours .................................................. 19

Planification des jours d’absence ...................................... 21

Planification des jours de présence .................................. 21

Plaque signalétique ................................................................. 3

Pression d’eau ........................................................................ 17

Production d’eau chaude ....................................................... 6

Protection antigel ............................................................. 5, 23

Protection anti-légionnelles ................................................. 4

Notice d'emploi calorMATIC 370 0020124582_01

33

Index alphabétique

R

Référence d’article .................................................................. 3

Réglage de la date ................................................................. 21

Réglage de l’heure ................................................................. 21

Réglage des températures désirées .................................. 17

Réglage du contraste de l’écran ....................................... 22

Réglage du mode de fonctionnement ............................... 8

Relevé de l’état de l’installation ......................................... 17

Restauration des réglages d’usine ................................... 22

S

Sélection de la langue .......................................................... 21

Service après-vente ............................................................. 28

Structure des menus ........................................................ 7, 12

T

Température de jour désirée .............................................. 18

Température de nuit désirée............................................... 18

Touche de fonction .................................................................. 7

U

Utilisation................................................................................... 9

Utilisation conforme aux prescriptions ............................. 4

Z

Zones d’affichage ................................................................... 8

34

Notice d'emploi calorMATIC 370 0020124582_01

Fournisseur

Fabricant

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
