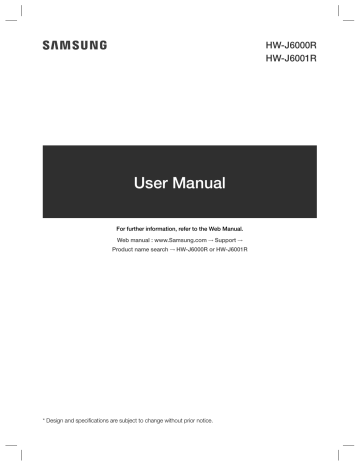

Samsung 300 W 2.1Ch Curved Soundbar HW-J6 Series Quick start guide

HW-J6000R
HW-J6001R
User Manual
For further information, refer to the Web Manual.
Web manual : www.Samsung.com → Support →
Product name search → HW-J6000R or HW-J6001R
* Design and specifications are subject to change without prior notice.
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
This symbol indicates that high voltage is
present inside. It is dangerous to make any
kind of contact with any internal part of this
product.
This symbol indicates that important literature
concerning operation and maintenance has
been included with this product.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Class II product : This symbol indicates that it does not require a safety connection to electrical
earth (ground).
AC voltage : This symbol indicates that the rated voltage marked with the symbol is AC
voltage.
DC voltage : This symbol indicates that the rated voltage marked with the symbol is DC
voltage.
Caution, Consult instructions for use : This symbol instructs the user to consult the user
manual for further safety related information.
WARNING
• To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
• To prevent injury, this apparatus must be securely attached to the floor/wall in accordance with the installation
instructions.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on
the apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the
power plug must be easily and readily accessible at all times.
CAUTION (for Canada)
This equipment complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the
following two conditions: (1) this device may not cause interference, and (2) this device must accept any
interference, including interference that may cause undesired operation of the device.
This device and its antenna(s) must not be co-located or operation in conjunction with any other antenna or
transmitter.
This device may automatically discontinue transmission if there is no information to transmit, or an operational
failure. Note that this is not intended to prohibit the transmission of control or signaling information or the use of
repetitive codes where required by the technology.
This Class B digital apparatus complies with Canadian ICES-003.
FCC Radiation Exposure Statement
This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled environment.
This equipment should be installed and operated with minimum distance 20cm between the radiator & your body.
· 1 · English
Important Safety Instructions
Read these operating instructions carefully before
using the unit. Follow all the safety instructions listed
below. Keep these operating instructions handy for
future reference.
1) Read these instructions.
2) Keep these Instructions.
3) Heed all warnings.
4) Follow all instructions.
5) Do not use this apparatus near water.
6) Clean only with a dry cloth.
7) Do not block any ventilation openings. Install in
accordance with the manufacturer's instructions.
8) Do not install near any heat sources such as
radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produce
heat.
9) Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two
blades with one wider than the other.
A grounding type plug has two blades and a third
grounding prong. The wide blade or the third
prong are provided for your safety. If the provided
plug does not fit into your outlet, consult an
electrician for replacement of the obsolete outlet.
10) Protect the power cord from being walked on or
pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
11) Only use attachments/accessories specified by
the manufacturer.
12) Use only with the cart, stand,
tripod, bracket, or table specified
by the manufacturer, or sold with
the apparatus. When a cart is
used, use caution when moving
the cart/apparatus combination to
avoid injury from tip-over.
13) Unplug this apparatus during lightning storms or
when unused for long periods of time.
14) Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has
been damaged in any way, such as when the
power-supply cord or plug is damaged, liquid has
been spilled or objects have fallen into the
apparatus, the apparatus has been exposed to
rain or moisture, does not operate normally, or
has been dropped.
PRECAUTIONS
1. Ensure that the AC power supply in your house
complies with the power requirements listed on the
identification sticker located on the back of your
product. Install your product horizontally, on a
suitable base (furniture), with enough space around it
for ventilation (3~4 inches). Make sure the ventilation
slots are not covered. Do not place the unit on
amplifiers or other equipment which may become
hot. This unit is designed for continuous use. To fully
turn off the unit, disconnect the AC plug from the wall
outlet. Unplug the unit if you intend to leave it unused
for a long period of time.
2. During thunderstorms, disconnect the AC plug from
the wall outlet. Voltage peaks due to lightning could
damage the unit.
3. Do not expose the unit to direct sunlight or other
heat sources. This could lead to overheating and
cause the unit to malfunction.
4. Protect the product from moisture (i.e. vases), and
excess heat (e.g. a fireplace) or equipment creating
strong magnetic or electric fields. Unplug the power
cable from the AC wall socket if the unit
malfunctions. Your product is not intended for
industrial use. It is for personal use only.
Condensation may occur if your product has been
stored in cold temperatures. If transporting the unit
during the winter, wait approximately 2 hours until the
unit has reached room temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the environment.
Do not dispose of the battery in the general
household trash. Do not expose the battery to
excess heat, direct sunlight, or fire. Do not short
circuit, disassemble, or overheat the battery.
Danger of explosion if the battery is replaced
incorrectly. Replace only with the same or equivalent
type.
WARNING: DO NOT INGEST BATTERY.
CHEMICAL BURN HAZARD.
The remote control supplied with this product
contains a coin/button cell battery. If the coin/button
cell battery is swallowed, it can cause severe internal
burns in just 2 hours and can lead to death. Keep
new and used batteries away from children. If the
battery compartment does not close securely, stop
using the remote and make sure to keep it away from
children. If you think the battery might have been
swallowed or placed inside any part of the body, seek
immediate medical attention.
· 2 · English
CHECKING THE COMPONENTS
Soundbar Main Unit
2 AC/DC Adapter
Remote Control /
Battery
Subwoofer
3 Power Cord
HDMI Cable
1 Power Cord
CONNECTING ELECTRICAL POWER
Use the power components (1, 2, 3) to connect the power supplies in the following order:
Subwoofer  Soundbar Main Unit
c For more information about the power supply and power consumption, refer to the label attached to the
product. (Label : Bottom of Soundbar main unit)
Rear of Subwoofer
Rear of the Soundbar Main Unit
HDMI IN
DC 14V
AUX IN
OPTICAL IN
1 Power Cord
HDMI OUT
(TV-ARC)
5V 0.5A
3 Power Cord
POWER
DC 14V
POWER
Connecting electrical power
DC 14V
(Power Jack)
2 AC/DC Adapter
c Make sure to rest the AC/DC Adapter flat on a table or the floor. If you place the AC/DC Adapter so that it is
hanging with the AC cord input facing upwards, water or other foreign substances could enter the Adapter
and cause the Adapter to malfunction.
· 3 · English
CONNECTING THE SUBWOOFER TO THE SOUNDBAR
MAIN UNIT
You can enjoy rich bass tones and better sound quality by linking the subwoofer to the Soundbar main unit.
Soundbar Main Unit
So
Sou
Subwoofer
The Soundbar main unit and subwoofer should link (connect wirelessly) automatically when the Soundbar main
unit and subwoofer are turned on. When auto-connection is complete, the blue indicator on the front of the
subwoofer stops blinking and glows blue continuously.
c If the indicator on the front of the subwoofer displays in red or flashes in blue, the subwoofer has not
automatically connected. If this occurs, follow the directions below to connect the subwoofer manually.
c Important: Before you begin, put the battery into the remote. See page 11 for instructions.
POWER
1. Plug the power cords of the Soundbar main unit and subwoofer into an AC wall outlet.
2. Press the ID SET button on the rear of the subwoofer for 5 seconds. The red indicator on the front of the
subwoofer turns off and the blue indicator flashes rapidly.
3. Press the
button on your remote control for 5 seconds while the Soundbar main unit is turned OFF.
4. The ID SET message appears on the display of the Soundbar main unit for a short period of time, and then
disappears.
ID SET
· 4 · English
5. While the subwoofer's indicator is flashing blue, press the
the Soundbar main unit to turn on the Soundbar main unit.
button on your remote control or on the top of
6. The connection is complete if the indicator on the front of the subwoofer stops flashing and glows
continuously.
c If the connection process fails, the blue indicator will flash continuously. Go to Step 2 and start again.
Expand to true wireless surround sound by connecting the Samsung Wireless Rear
Speaker Kit (SWA-8000S) to your Soundbar. (Sold separately)
c For further information, refer to the Web Manual.
CONNECTING TO YOUR TV
You can enjoy TV sound after connecting the Soundbar to your TV with or without a cable.
c Important: Before you begin, put the battery into the remote. See page 11 for instructions.
Method 1. Connecting with a Cable
Check the HDMI OUT (TV-ARC)
port of the Soundbar main unit.
HDMI OUT
(TV-ARC)
Soundbar
HDMI Cable
Bottom of Soundbar
HDMI IN
(TV-ARC)
Check the (TV-ARC) at
HDMI IN port of your TV.
1. Connect the HDMI cable as in the picture above.
2. TV ARC appears on display of the product and TV sound is output.
TV ARC
c If TV sound is not output, press the
button on the top of your Soundbar or the SOURCE button on the
remote control to select the D.IN mode on Soundbar main unit display. Then, the D.IN mode is changed to
TV ARC and TV sound is output.
c If the Soundbar main unit display does not change to TV ARC, check the cable connections.
c You can conveniently control the volume of the Soundbar and interlock power supply.
· 5 · English
Method 2. TV SoundConnect (Linking to a Samsung TV with Bluetooth)
1. Turn on your Samsung TV and the Soundbar.
2. Select TV mode in your Soundbar display by pressing the
button on the top of the Soundbar or the
SOURCE button on your remote control. (Modes are displayed in the following order: D.IN → AUX → HDMI
→ BT → TV → USB.)
3. When the connection message shown below appears on the TV screen, select <Yes> with your TV remote
control.
Samsung Audio Device detected.
Do you want to hear TV sound
through this device?
Yes
No
Select <Yes> with your TV remote control.
4. The Soundbar outputs TV sound.
c If the TV SoundConnect linking process fails, navigate to SoundConnect in the TV's Sound menu, select
Add New Device, and set Add New Device to ON. Then, try again.
c If your Soundbar is connected to your TV through TV SoundConnect, you can conveniently control the
volume with the Soundbar's remote or the TV's remote. You can also have the Soundbar turn on and off
automatically when you turn the TV on or off by setting the Bluetooth POWER On function to On.
See page 12.
c The TV SoundConnect (Soundshare) function is only available in some Samsung TV products released since
2012.
c If you want to disconnect the existing connection to your TV and establish a new connection to another TV,
press the & button on your remote control for more than 5 seconds.
c In the TV SoundConnect mode, the Soundbar cannot be paired to another Bluetooth device.
c Do not place electronic devices or metallic objects on top of the product.
e.g., Wired/wireless router, set-top box, or modem.
c Placing the product on the floor may degrade wireless network performance, depending on the floor material.
· 6 · English
CONNECTION VIA BLUETOOTH
You can connect a Bluetooth device to the Soundbar and enjoy music with stereo sound, all without wires!
c It is not possible to connect multiple Bluetooth devices at the same time.
Connect
Bluetooth device
1. Press the
button on the top of the Soundbar or the SOURCE button on the remote control to select BT.
2. Select the Bluetooth menu on the Bluetooth device you want to connect. (Refer to the Bluetooth device's
user manual.)
3. Select "[Samsung] HW-Jxxxx J-Series" from the list.
• When the connection is established between the Soundbar and Bluetooth device, the front display
window of the Soundbar displays [Bluetooth device name] → BT.
4. Play music on the connected device.
[If failed to connect to the Bluetooth device / If device searching is needed again]
• Delete the previous "[Samsung] HW-Jxxxx J-Series" found by the Bluetooth device and have it search for
the Soundbar again.
c If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
c In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Soundbar
and the Bluetooth device exceeds 32.8 ft.
c The Soundbar automatically turns off after 5 minutes in the Ready state.
c The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical field around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
c Electronic devices may cause radio interference. Devices that generate electromagnetic waves must be
kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
Disconnecting the Soundbar from the Bluetooth device
Press the SOURCE button on the remote control or the
another mode or turn off the Soundbar.
button on the product's top to switch from BT to
• The connected Bluetooth device will wait a certain amount of time for a response from the Soundbar before
terminating the connection. (Disconnection time may differ, depending on the Bluetooth device)
· 7 · English
CONNECTING TO AN EXTERNAL DEVICE
HDMI Cable
You can enjoy sound from separate external devices such as a BD player/game console/set-top box, etc. by
connecting them to your Soundbar.
External
Device
HDMI Cable
HDMI OUT
Soundbar
HDMI IN
HDMI OUT
(TV-ARC)
HDMI Cable
HDMI IN
Bottom of Soundbar
1. Connect the HDMI cable as in the picture above.
button on top of your Soundbar or the SOURCE button on your remote control to select
2. Press the
HDMI mode.
3. The Soundbar shows HDMI on its display and output sound.
USB
You can play music files located on USB storage devices through the Soundbar.
USB port
Display
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
1. Connect the USB device to the USB port on the back of the product.
2. Press the
button on the Soundbar main unit’s top panel or the SOURCE button on the remote control
to select the USB mode.
3. USB appears on the display screen.
●
The Soundbar connection to the USB device is complete.
●
The Soundbar automatically turns off (Auto Power Off) if no USB device has been connected for more
than 5 minutes.
· 8 · English
SOFTWARE UPDATE
Samsung may offer updates for the Soundbar's system firmware in the future.
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
If an update is offered, you can update the firmware by connecting a USB device with the firmware update
stored on it to the USB port on your Soundbar.
For more information about how to download update files, go to the Samsung Electronics website at
(samsung.com/sec)  search for the model name  download the firmware from the customer support menu
option. The option name can vary.
INSTALLING THE WALL MOUNT
Installation Precautions
• Install on a vertical wall only.
• Do not install the Soundbar system in a location with high temperature and/or humidity. Install the system on a
stable wall that can bear the weight of the Soundbar main unit.
• Check the strength of the wall. To install the Soundbar system on a wall that may not bear the Soundbar main
unit weight, reinforce the wall before installation. If this is not possible, install the system on another wall, one
stable enough to bear the weight of the Soundbar main unit.
• Purchase and use the fixing screws or anchors appropriate for the kind of wall you have (plaster board,
iron board, wood, etc.). If possible, fix the support screws into wall studs.
• Purchase wall mounting screws according to the type and thickness of the wall you will mount the Soundbar
on.
– Diameter : M5
– Length: 1 3/8 inches or longer recommended.
• Connect cables from the unit to external devices before you install it on the wall.
• Make sure the unit is turned off and unplugged before you install it. Otherwise, it may cause an electric shock.
· 9 · English
1. Place the installation guide against the wall
surface.
4. Attach the Soundbar to the 2 Bracket-Wall
pieces as shown in the illustration.
●
The installation guide must be level.
●
If the TV is mounted on the wall, install the
Soundbar at least 2 inches (5 cm) below the
TV.
5. Insert a Holder-Fix Mount into each hole on the
product’s bottom side. Tighten each Holder-Fix
Mount to fix the Soundbar to the 2 Bracket-Wall
pieces.
2 inches or
more
OPTICAL IN
HDMI OUT
(TV-ARC)
2. Mark the location where the screws will go
through on the wall, and then remove the
installation guide. Next, drill holes for the screws
using an appropriately sized drill bit.
5V 0.5A
AUX IN
DC 14V
HDMI IN
c Do not hang onto the installed unit and avoid
striking or dropping the unit.
Center Line
Center Line
c Secure the unit firmly to the wall so that it does
not fall off. If the unit falls off, it may cause an
injury or damage the product.
c When the unit is installed on a wall, please make
sure that children do not pull any of the
connecting cables, as this may cause it to fall.
3. Fasten the 2 Bracket-Wall pieces firmly to the
wall at the marked locations using the appropriate
screws.
c For the optimal performance of a wall mount
installation, install the speaker system at least
2 inches (5 cm) below the TV, if the TV is
mounted on the wall.
c For your safety, if you do not mount the unit on
the wall, install it on a secure, flat surface where it
is unlikely to fall.
· 10 · English
REMOTE CONTROL BUTTONS & FEATURES
Inserting Battery before using the Remote Control
1. Use a suitable coin to turn the remote control's battery cover
counterclockwise to remove it as shown in the figure below.
2. Insert a 3V lithium battery. Keep the positive (+) pole facing up when
inserting the battery. Put the battery cover on, and then align the '●'
marks side by side as shown in the figure below.
3. Use a suitable coin to turn the remote control battery cover clockwise
as far as it will go to fix it in place.



Controlling the Soundbar using Your TV Remote
Control
1. Press and hold the
SOUND button for more than 5 seconds while
the Soundbar is turned on.
2. "ON - TV REMOTE" appears on the Soundbar's display.
3. In the TV's menu, set the TV speaker to external speaker.
c Not available if the TV ARC function or HDMI mode is in use.
c All buttons are not available except the VOL +/- and the
buttons in
this function.
c TV menus differ by manufacturer and model. Refer to the TV's user
manual for further information.
c Manufacturers supporting this function:
● VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA,
GRUNDIG, Hisense, RCA
● This function may not be compatible with your TV's remote
depending on the remote control's manufacturer.
SOUND button for 5 seconds.
c To turn off this function, press the
"OFF - TV REMOTE" appears on the Soundbar's display.
Turns the Soundbar on and off.
Power
Press to select a source connected to the Soundbar.
SOURCE
· 11 · English
Sets the volume temporarily to 0.
Press again to cancel.
Mute
Adjusts the volume level of the unit.
Volume
Play / Pause
Press the & button to pause a music temporarily.
Press the & button again to play the selected music.
Selects the next file.
Skip Forward
Selects the previous file.
Skip Back
Repeat
Press to set the Repeat function during music playback from a USB device.
• OFF-REPEAT : Cancels Repeat Playback.
• TRACK-REPEAT : Plays a track repeatedly.
• ALL-REPEAT : Plays all tracks repeatedly.
• RANDOM-REPEAT : Plays tracks in random order.
The Surround Sound function adds depth and a sense of space to sound.
Each time you press this button, Surround Sound ON and OFF alternates.
Surround Sound
Press to turn the Bluetooth POWER On function on and off.
When the Bluetooth POWER On function is on,
ON - BLUETOOTH POWER appears in the Soundbar’s display.
Bluetooth POWER
You can select from 6 sound modes: STANDARD, MUSIC, CLEAR VOICE, SPORTS,
MOVIE, and NIGHT.
SOUND EFFECT
c NIGHT Mode
When changing a channel or music source, the volume difference between different
music input sources is automatically adjusted to be suitable for listening.
SOUND CONTROL
You can select from TREBLE, BASS, SUBWOOFER LEVEL or AUDIO SYNC.
• Press to select TREBLE, BASS, SUBWOOFER LEVEL or AUDIO SYNC.
Then, use the ,  buttons to adjust the TREBLE or BASS volume from -6 ~ +6,
SUBWOOFER LEVEL volume from -12, -6 ~ +6.
• If the video and audio between the TV and your Soundbar are not
synchronized, select AUDIO SYNC in Sound Settings, and then set audio delay
between 0~300 milliseconds by using the ,  buttons.
· 12 · English
TROUBLESHOOTING
The red LED on the subwoofer blinks and the
subwoofer is not producing sound.
Before seeking assistance, check the following.
Your subwoofer may not be connected to the
Soundbar main unit.
Try to connect your subwoofer again.
See page 4.
The unit will not turn on.
Is the power cord plugged into the outlet?
Connect the power plug to the outlet.
A function does not work when the button is
pressed.
LICENSE
Is there static electricity in the air?
Disconnect the power plug and connect it again.
Sound is not produced.
Is the Mute function on?
Press the
(Mute) button to cancel the function.
Is the volume set to minimum?
Adjust the Volume.
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio and the double-D
symbol are trademarks of Dolby Laboratories.
The remote control does not work.
Is the battery drained?
Replace with new battery.
Is the distance between the remote control and
Soundbar main unit too far?
Move the remote control closer to the Soundbar
main unit.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS Licensing
Limited. DTS, the Symbol, & DTS and the Symbol
together are registered trademarks, and DTS 2.0
Channel is a trademark of DTS, Inc. © DTS, Inc.
All Rights Reserved.
The TV SoundConnect (TV pairing) failed.
Does your TV support TV SoundConnect?
TV SoundConnect is supported by some
Samsung TVs released from 2012 on. Check
your TV to see if it supports TV SoundConnect.
Is your TV firmware the latest version?
Update your TV with the latest firmware.
Does an error occur when connecting?
Contact the Samsung Call Center.
Reset TV SoundConnect and connect again.
To reset the TV SoundConnect connection,
press and hold the p button for 5 seconds.
The terms HDMI and HDMI High-Definition
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
· 13 · English
OPEN SOURCE LICENSE NOTICE
To send inquiries and requests regarding open sources, contact Samsung via Email ([email protected]).
IMPORTANT NOTE ABOUT SERVICE
Figures and illustrations in this User Manual are provided for reference only and may differ from actual product
appearance.
SPECIFICATIONS
USB
Weight
Soundbar Main Unit
6.0 lbs (2.7 kg)
Subwoofer
(PS-WJ6000R/ PS-WJ6001R)
15.0 lbs (6.8 kg)
Soundbar Main Unit
GENERAL
Dimensions
(W x H x D)
AMPLIFIER
5V / 0.5A
Subwoofer
(PS-WJ6000R/ PS-WJ6001R)
42.4 x 1.9 x 5.1 inches
(1078.0 x 47.5 x 129.0 mm)
17.8 x 13.2 x 6.1 inches
(452.0 x 335.0 x 154.0 mm)
Operating Temperature Range
+41°F to +95°F (+5°C to +35°C)
Operating Humidity Range
10 % to 75 %
Rated Output
Power
Soundbar Main Unit
22W x 6, 4 ohm, THD≦10%
Subwoofer
(PS-WJ6000R/ PS-WJ6001R)
168W, 3 ohm, THD≦10%
• Nominal specification
– Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
– Weight and dimensions are approximate.
– For more information about the power supply and power consumption, refer to the label attached to the
product. (Label : Bottom of Soundbar main unit)
· 14 · English
LIMITED WARRANTY TO ORIGINAL PURCHASER
Samsung Electronics Canada Inc.(SECA), warrants that this product is free from defective
material and workmanship.
SECA further warrants that if this product falls to operate properly within the specifi ed
warranty period and the failure is due to improper workmanship or defective materials,
SECA will repair or replace the product at its option.
All warranty repairs must be performed by a SECA Authorized Service Center. (The name and
address of the location nearest you can be obtained by calling toll free: 1- 800- SAMSUNG)
LABOR
One year (Carry- in)
PARTS
One year
On carry-in models, transportation to and from the service center is the customer’s
responsibility.
The original dated sales receipt must be retained by the customer and is the only acceptable
proof of purchase. It must be presented to the authorized service center at the time service
is requested.
EXCLUSIONS (WHAT IS NOT COVERED)
This warranty does not cover damage due to accident, fi re, fl ood and/ or other acts of
God; misuse,incorrect line voltage, improper installation, improper or unauthorized repairs,
commercial use or damage that occurs in shipping. Exterior and interior fi nish, lamps, glass
are not covered under this warranty. Customer adjustments which are explained in the
instruction manual are not covered under the terms of this warranty. This warranty will
automatically be voided for any unit found with a missing or altered serial number. This
warranty is valid only on products purchased and used in Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: www.samsung.com/ca
© 2016 Samsung Electronics Co., Ltd. All rights reserved.
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care Center.
HEADQUARTERS
Samsung Electronics Canada Inc. 2050 Derry Road
West, Mississauga, Ontario L5N 0B9 Canada
TEL: 1-800-SAMSUNG (1-800-726-7864)
www.samsung.com/ca/support
Country
Contact Center 
Web Site
` North America
CANADA
1-800-SAMSUNG (726-7864)
U.S.A
1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
www.samsung.com/us/support
HW-J6000R
HW-J6001R
Guide d'utilisation
Pour de plus amples renseignements, consultez le guide de l’utilisateur en ligne.
Guide Web : www.Samsung.com → Assistance →
Recherche du nom de produit → HW-J6000R ou HW-J6001R
* La conception et les spécifications sont susceptibles d'être modifiées sans préavis.
INFORMATIONS RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR. S’ADRESSER À UN SERVICE
APRÈS-VENTE QUALIFIÉ.
Ce symbole signale la présence d’une tension
dangereuse à l’intérieur. Il est dangereux de
toucher les pièces internes de ce produit.
MISE EN GARDE
RISQUE DE CHOC
ÉLECTRIQUE NE PAS OUVRIR
Ce symbole indique que des documents
importants sur l’utilisation et l’entretien
accompagnent ce produit.
Produit de catégorie II : Ce symbole indique qu'il ne nécessite pas une connextion de sécurité
à la terre (masse).
Tension CA : Ce symbole indique que la tension nominale est la tension CA.
Tension CC : Ce symbole indique que la tension nominale est la tension CC.
Attention, consultez les instructions aux fins d'utilisation : Ce symbole indique à l'utilisateur
qu'il doit consulter le guide d'utilisation pour avoir de l'information au sujet de la sécurité.
AVERTISSEMENT
• Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à
l’humidité.
• Pour éviter des blessures, cet appareil doit être solidement fixé au plancher/au mur conformément aux
directives d’installation.
MISE EN GARDE
• Veillez à éviter toute projection sur l'appareil. Ne placez jamais de récipients contenant un liquide (ex. : vase)
dessus.
• La prise d’alimentation fait office de système de déconnexion. Elle doit donc rester disponible en permanence.
ATTENTION (Pour le Canada)
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de
licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de
brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage
est susceptible d’en compromettre le fonctionnement.
Cet appareil et son ou ses antennes ne doivent pas etre installés a proximité ou etre utilisés conjointement avec
une autre antenne ou un autre émetteur..
Le dispositif pourrait automatiquement cesser d’émettre en cas d’absence d’informations à transmettre, ou une
défaillance opérationnelle. Notez que ce n’est pas l’intention d’interdire la transmission des informations de
contrôle ou de signalisation ou l’utilisation de codes répétitifs lorsque requis par la technologie.
Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.
Declaration d’exposition aux radiations:
Cet equipement est conforme aux limites d’exposition aux rayonnements IC RSS-102 etablies pour un
environnement non controle. Cet equipement doit etre installe et utilise avec un minimum de 20 cm de distance
entre la source de rayonnement et votre corps.
· 1 · Français
Consignes de sécurité importantes
Lisez attentivement ces consignes avant d'utiliser
l'appareil. Veillez à respecter toutes les consignes
répertoriées ci-après. Conservez ces instructions à
portée de main pour vous y référer ultérieurement.
1) Lisez attentivement ces consignes.
2) Conservez-les précieusement.
3) Tenez compte de tous les avertissements
mentionnés.
4) Respectez toutes les instructions sans exception.
5) N'utilisez pas cet appareil à proximité de l'eau.
6) Nettoyez-le à l'aide d'un tissu sec.
7) Ne bloquez pas les ouvertures de ventilation.
Installez l'appareil conformément aux instructions
du fabricant.
8) N'installez pas le lecteur à proximité d’une source
de chaleur de type radiateur, registre de chaleur,
cuisinière ou tout autre appareil (y compris les
récepteurs AV) générateur de chaleur.
9) Ne désactivez pas le dispositif de sécurité de la
fiche de mise à la terre ou de la fiche polarisée.
Une fiche polarisée comporte deux lames dont
l’une est plus large que l’autre. Une fiche de mise
à la terre comporte deux lames et une troisième
broche de mise à la terre. La lame la plus large et
la troisième broche sont destinées à assurer votre
sécurité. Si la fiche fournie ne s'insère pas dans
la prise utilisée, faites appel à un électricien pour
faire remplacer celle-ci.
10) Placez le cordon d'alimentation de sorte qu'il ne
puisse être ni piétiné ni pincé, particulièrement au
niveau de la fiche, de la prise de courant et du
point de sortie de l'appareil.
11) Utilisez exclusivement les fixations/ accessoires
spécifiés par le fabricant.
12) Utilisez exclusivement le meuble à
roulettes, le socle, le trépied, le
support ou la table recommandés
par le fabricant ou vendus avec
l’appareil. Si l’appareil est posé sur
un meuble à roulettes, déplacez
l’ensemble avec précaution pour éviter de faire
tomber le lecteur et de vous blesser.
13) Débranchez l’appareil en cas d'orage ou lorsqu’il
est inutilisé pendant une période prolongée.
14) Confiez toutes les réparations à un technicien
qualifié. Votre appareil doit impérativement être
réparé lorsqu’il a été endommagé de quelque
manière que ce soit : détérioration du cordon ou
de la fiche d’alimentation, projection de liquide
sur l’appareil, chute d’objets à l’intérieur de
l’appareil, exposition à la pluie ou à l’humidité,
dysfonctionnement, chute.
PRÉCAUTIONS
1.
2.
3.
4.
5.
Assurez-vous que l'alimentation c.a. de votre
domicile satisfait aux normes inscrites sur l'étiquette
d'identification située à l'arrière du produit. Installez
votre produit horizontalement, sur un socle
approprié (meuble), en laissant un espace suffisant
pour la ventilation sur le pourtour 3~4 po. Faites
attention à ne pas obstruer les orifices de ventilation.
Ne posez pas l'ensemble sur un amplificateur ou un
autre appareil susceptible de chauffer. Cet ensemble
est conçu pour une utilisation en continu. Pour
éteindre totalement l'appareil, débranchez la fiche
c.a. de la prise murale. Débranchez l'appareil si
vous prévoyez une longue période d'inactivité.
En cas d'orage, débranchez la fiche de l'appareil de
la prise murale. Les surtensions occasionnées par
l'orage pourraient endommager votre appareil.
N'exposez pas l'ensemble aux rayons directs du
soleil ou à toute autre source de chaleur. Cela
pourrait causer une surchauffe du fil et causer un
dysfonctionnement de l’unité.
Protégez le produit de l'humidité (comme les vases)
et d'une chaleur excessive (comme une cheminée)
ou de tout équipement capable de créer des champs
magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement. Votre
produit n'est pas prévu pour un usage industriel. Ce
produit ne peut être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou un
disque a été stocké à basse température. Si vous
devez transporter l'ensemble pendant l'hiver,
attendez environ 2 heures que l'appareil ait atteint la
température de la pièce avant de l'utiliser.
Les piles utilisées dans ce produit peuvent contenir
des produits chimiques dangereux pour
l'environnement. Ne jetez pas les piles dans votre
poubelle habituelle. Ne vous débarrassez pas des piles
en les faisant brûler. Les piles ne doivent pas être
court-circuitées, démontées ou subir de surchauffe.
Le remplacement incorrect des piles peut entraîner un
danger d'explosion. Remplacez-les uniquement par
des produits similaires ou équivalents.
AVERTISSEMENT, NE PAS INGÉRER LA
PILE, RISQUE DE BRÛLURE CHIMIQUE
[La télécommande fournie avec] Ce produit contient une
pile bouton. Si la pile bouton est avalée, elle risque de
causer, en quelques heures seulement, des brûlures
internes graves pouvant entraîner la mort. Conservez les
piles neuves et usées hors de portée des enfants. Si le
compartiment des piles ne se ferme pas correctement,
arrêtez d'utiliser le produit et tenez-le à l’écart des
enfants. Si vous pensez que des piles ont été ingérées
ou insérées à l’intérieur d’une partie du corps, consultez
immédiatement un médecin.
· 2 · Français
VÉRIFICATION DES COMPOSANTES
Unité principale du Soundbar
2 Adaptateur CA/CC
Télécommande / Pile
Caisson des basses
3 Cordon
d’alimentation
Câble HDMI
1 Cordon
d’alimentation
BRANCHEMENT À LA SOURCE D’ALIMENTATION ÉLECTRIQUE
Utilisez les composantes de puissance (1, 2, 3) afin de connecter l'alimentation dans l'ordre suivant :
Caisson des basses  Unité principale du Soundbar
c Pour obtenir de l'information sur la source d'alimentation et la consommation électrique, veuillez vous
reporter à l'étiquette apposée sur le produit. (Étiquette : Arrière de l'Unité Principale du Soundbar)
Arrière du caisson de basses
Arrière de l'unité principale Soundbar
HDMI IN
DC 14V
AUX IN
OPTICAL IN
1 Cordon
d’alimentation
POWER
HDMI OUT
(TV-ARC)
5V 0.5A
3 Cordon d’alimentation
DC 14V
POWER
Branchement à la source
d'alimentation électrique
DC 14V
(prise électrique)
2 Adaptateur CA/CC
c Veillez à bien poser à plat l'adaptateur CA/CC sur une table ou au sol. Si l'adaptateur CA/CC est suspendu,
avec l'entrée du câble d'alimentation CA vers le haut, de l'eau ou d'autres substances étrangères peuvent
pénétrer dans l'adaptateur et provoquer son dysfonctionnement.
· 3 · Français
CONNEXION DU CAISSON DES BASSES À L'UNITÉ
PRINCIPALE DU SOUNDBAR
En reliant le caisson des basses à l'unité principale du Soundbar, vous pouvez profiter d'une meilleure qualité
sonore et de basses riches.
Unité p
principale du Soundbar
pri
oundbar
Caisson des basses
Cais
C
sses
L'unité principale du Soundbar et le caisson des basses doivent se connecter automatiquement sans fil quand
vous les allumez. Lorsque la connexion automatique est réalisée, le voyant bleu à l'avant du caisson des basses
arrête de clignoter et reste bleu en continu.
c Si le voyant à l'avant du caisson des basses est rouge ou clignote en bleu, la connexion automatique n'a
pas fonctionné. Dans ce cas, suivez les instructions ci-dessous pour effectuer un branchement manuel.
c Important : avant de commencer, placez la pile dans la télécommande. Voir la page 11 pour les instructions.
POWER
1. Branchez les cordons d'alimentation de l'unité principale du Soundbar et du caisson des basses sur une
prise CA murale.
2. Appuyez sur le bouton ID SET situé à l'arrière du caisson des basses pendant 5 secondes. Le voyant rouge
sur le dessus du caisson des basses s’éteint et le voyant bleu clignote rapidement.
3. Appuyez sur le bouton
Soundbar est éteinte.
4.
de votre télécommande durant 5 secondes alors que l'unité principale du
Le message ID SET apparaît sur l'écran de l'unité principale du Soundbar pendant un moment, puis disparaît.
ID SET
· 4 · Français
5. Quand le voyant du caisson des basses clignote en bleu, appuyez sur le bouton
de votre télécommande
ou sur celui placé sur le dessus de l'unité principale Soundbar pour allumer cette dernière.
6. La connexion est établie si le voyant qui se trouve à l'avant du caisson des basses cesse de clignoter et
reste allumé en continu.
c Si la connexion s’établit, le voyant bleu clignote continuellement. Passez à l'étape 2 et recommencez.
Passez à un véritable son ambiophonique sans fil en connectant le nécessaire de
haut-parleur arrière sans fil Samsung (SWA-8000S) à votre Soundbar (vendu
séparément).
c Pour de plus amples renseignements, consultez le guide de l’utilisateur en ligne.
CONNEXION À VOTRE TÉLÉVISEUR
Vous permet de restituer le son par le téléviseur après le branchement de ce Soundbar à votre téléviseur avec
ou sans un câble.
c Important : avant de commencer, placez la pile dans la télécommande. Voir la page 11 pour les instructions.
Méthode 1. Branchement à l'aide d'un câble
Vérifiez le port
HDMI OUT (TV-ARC) sur l'unité
principale du Soundbar.
HDMI OUT
(TV-ARC)
Soundbar
Câble HDMI
Dessous du Soundbar
HDMI IN
(TV-ARC)
Vérifiez le (TV-ARC) au niveau du
port HDMI IN de votre téléviseur.
1. Branchez le câble HDMI comme l’illustre la photo ci-dessus.
2. TV ARC apparaît sur l’écran du produit et le son est restitué par le téléviseur.
TV ARC
c Si le son n'est pas restitué par le téléviseur, appuyez sur le bouton
sur le dessus de votre Soundbar ou
sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN de l'unité principale Soundbar.
Le mode D.IN est alors défini sur TV ARC et le son est restitué par le téléviseur.
c Si l'unité principale Soundbar ne passe pas en mode TV ARC, vérifiez la connexion des câbles.
c Vous pouvez facilement régler le volume du Soundbar et asservir l’alimentation.
· 5 · Français
Méthode 2. TV SoundConnect (branchement à un téléviseur Samsung par
Bluetooth)
1. Allumez votre téléviseur Samsung et le Soundbar.
Sélectionnez le mode TV dans l'affichage du Soundbar en appuyant sur le bouton
situé sur le dessus
du Soundbar ou sur le bouton SOURCE de votre télécommande. (Les modes sont affichés dans l'ordre
suivant : D.IN → AUX → HDMI → BT → TV → USB.)
2. Lorsque le message de connexion ci-dessous apparaît surl'écran du téléviseur, sélectionnez <Oui> à l'aide
de la télécommande de votre téléviseur.
Un appareil audio Samsung a été détecté.
Voulez-vous que le son du téléviseur soit
restitué par cet appareil?
Oui
Non
Sélectionnez <Oui> à l’aide de la télécommande du téléviseur.
3. Le Soundbar restitue le son du téléviseur.
c Si le processus de liaison TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du
téléviseur, sélectionnez Ajouter un nouvel appareil et définissez Ajouter un nouvel appareil sur ACTIVÉ.
Faites ensuite une nouvelle tentative.
c Si votre Soundbar est branché à votre téléviseur par le biais de TV SoundConnect, vous pouvez facilement
contrôler le volume à l'aide de la télécommande du Soundbar ou du téléviseur. De plus, en réglant la
fonction Bluetooth POWER On sur « Activé », vous pouvez éteindre et allumer automatiquement le
Soundbar lorsque vous mettez le téléviseur sous ou hors tension. Voir page 12.
c La fonction TV SoundConnect (SoundShare) est aussi disponible sur certains produits Samsung
commercialisés depuis 2012.
c Si vous voulez débrancher la connexion existante à votre téléviseur et établir une nouvelle connexion vers un
autre téléviseur, appuyez sur le bouton & de votre télécommande pendant plus de 5 secondes.
c En mode TV SoundConnect, le Soundbar ne peut pas être jumelé à un autre appareil Bluetooth.
c Ne posez pas d'appareils électroniques ou d'objets métalliques sur le produit.
Par exemple, routeur câblé ou sans fil, décodeur STB ou modem.
c Selon le revêtement, le fait de placer le produit au sol peut réduire les performances du réseau sans fil.
· 6 · Français
CONNEXION PAR BLUETOOTH
Vous pouvez utiliser un dispositif BlueBooth connecté au Soundbar pour écouter de la musique en son stéréo
de haute qualité, tout cela sans fil!
c Il n'est pas possible de connecter plusieurs appareils Bluetooth à la fois.
Connexion
Périphérique Bluetooth
1. Appuyez sur le bouton
sélectionner BT.
en haut du Soundbar ou sur le bouton SOURCE de la télécommande pour
2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous souhaitez connecter.
(Reportez-vous au manuel d'utilisation du périphérique Bluetooth)
3. Sélectionnez "[Samsung] HW-Jxxxx J-Series" dans la liste.
• Une fois la connexion établie entre le Soundbar et l'appareil Bluetooth, l'écran d'affichage avant du
Soundbar affiche [Nom de l'appareil Bluetooth] → BT.
4. Écoutez de la musique sur le périphérique connecté.
[Si la connexion à l'appareil Bluetooth échoue / Si la recherche de l'appareil doit être faite à nouveau].
• Effacez le « [Samsung] HW-Jxxxx J-Series » repéré par l'appareil Bluetooth et faites de nouveau la
recherche pour le Soundbar.
c Si l’on vous demande le code NIP lors de la connexion à un dispositif Bluetooth, entrez <0000>.
c En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre Soundbar et
l'appareil dépasse 32,8 pi.
c Le périphérique s'éteint automatiquement au bout de 5 minutes dans l'état Prêt.
c Le Soundbar pourrait ne pas être compatible avec les fonctions de recherche ou de connexion Bluetooth
dans les cas suivants :
– Si un puissant champ électrique est émis autour du système Soundbar.
– Si plusieurs périphériques Bluetooth sont appariés simultanément avec le système Soundbar.
– Si le périphérique Bluetooth est éteint, situé au mauvais endroit ou ne fonctionne pas bien.
c Les appareils électroniques peuvent créer des interférences radio. Les appareils produisant des ondes
électromagnétiques doivent être gardés à distance de l'unité principale du Soundbar, par exemple les
micro-ondes, les appareils de réseau sans fil, etc.
Déconnexion du Soundbar de l'appareil Bluetooth
Appuyez sur le bouton SOURCE de la télécommande ou sur le bouton
passer du mode BT à un autre mode ou éteindre le Soundbar.
situé en haut du produit pour
• Le périphérique Bluetooth connecté attendra pendant un certain temps une réponse du système Soundbar
avant de mettre fin à la connexion. (Le temps de déconnexion peut varier selon le périphérique Bluetooth)
· 7 · Français
CONNEXION À UN PÉRIPHÉRIQUE EXTERNE
Câble HDMI
Vous pouvez restituer le son à partir d'un périphérique externe à part, comme un lecteur BD/une console de jeu/
un décodeur, etc., en le connectant à votre Soundbar.
Périphérique externe
Câble HDMI
HDMI OUT
Soundbar
HDMI IN
HDMI OUT
(TV-ARC)
Câble HDMI
HDMI IN
Dessous du Soundbar
1. Branchez le câble HDMI comme l’illustre la photo ci-dessus.
qui se trouve sur le dessus de votre Soundbar ou le bouton SOURCE de la
2. Appuyez sur le bouton
télécommande pour sélectionner le mode HDMI.
3. Le Soundbar affiche la mention HDMI sur son écran ainsi que la sortie audio.
USB
Vous pouvez lire des fichiers musicaux présents sur des périphériques de stockage USB par l’entremise du
Soundbar.
Port USB
Écran d’affichage
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
1. Connectez le périphérique USB au port USB situé sur le produit.
qui se trouve sur le dessus de votre Soundbar ou le bouton SOURCE de la
2. Appuyez sur le bouton
télécommande pour sélectionner le mode USB.
3. USB apparaît à l’écran.
●
La connexion Soundbar à un périphérique USB est établie.
●
Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'est connecté pendant plus de
5 minutes.
· 8 · Français
•
MISE À JOUR DU LOGICIEL
Samsung pourrait offrir des mises à jour pour le micrologiciel du système Soundbar dans le futur.
HDMI IN
DC 14V
AUX IN
OPTICAL IN
5V 0.5A
HDMI OUT
(TV-ARC)
5V 0.5A
Si une mise à jour est offerte, vous pouvez l’intégrer au micrologiciel en connectant un périphérique USB
contenant la mise à jour du micrologiciel dans le port USB du Soundbar.
Pour de plus amples informations quant à la manière de télécharger les fichiers de mise à jour, référez-vous au
site Internet de Samsung Electronics
(samsung.com/sec)  recherchez le nom du modèle  téléchargez le logiciel depuis l'option de support
technique du menu. Le nom de cette option peut varier.
INSTALLATION DE LA FIXATION MURALE
Précautions d’installation
• Ne procédez pas à l'installation sur un autre emplacement qu’un mur vertical.
• N'installez pas le système Soundbar dans un endroit où la température ou le taux d'humidité est élevé.
Installez le système sur un mur stable pouvant supporter le poids de l'unité principale du Soundbar.
• Vérifiez la solidité du mur. Afin d'installer le système Soundbar sur un mur qui pourrait ne pas supporter le
poids de l'unité principale du Soundbar, veillez à renforcer le mur avant l'installation. Si cela n'est pas
possible, installez le système sur un autre mur qui sera assez résistant pour supporter le poids de l'unité
principale du Soundbar.
• Achetez et utilisez des vis de fixation ou des ancrages convenant au type de mur que vous avez (plaque de
plâtre ou en fer, bois, etc.). Si cela est possible, fixez les vis de fixation dans les poteaux muraux.
• Des vis pour un montage mural doivent être achetées en fonction du type et de l’épaisseur du mur sur lequel
le Soundbar sera fixé.
– Diamètre : M5
– Longueur : une longueur de 1 3/8 po ou plus est recommandée.
• Connectez les câbles de l'appareil aux périphériques externes avant de l'installer au mur.
• Assurez-vous d’éteindre et de débrancher l’unité avant l’installation afin d’éviter tout choc électrique.
· 9 · Français
1. Placez le guide d’installation contre la surface
murale.
●
Le guide d’installation doit être de niveau.
●
Si le téléviseur est monté sur le mur, installez le
Soundbar à une distance d’au moins 2 po
sous le téléviseur.
4. Fixez le Soundbar aux 2 pièces de Support
mural, comme indiqué sur l'illustration.
5. Insérez une Fixation de montage dans chaque
trou situé sous le produit. Resserrez chaque
Fixation de montage pour fixer le Soundbar aux
2 pièces de Support mural.
2 po ou
plus
OPTICAL IN
HDMI OUT
(TV-ARC)
2. Marquez l’emplacement de passage des vis sur
le mur à l’aide d’un crayon, puis retirez le guide
d’installation. Percez ensuite des orifices de
passage des vis à l’aide d’un foret d’une
dimension appropriée.
5V 0.5A
AUX IN
DC 14V
HDMI IN
c Ne vous suspendez pas à l’unité installée et
évitez de la heurter ou de l’échapper.
Center Line
c Fixez fermement l’unité au mur afin qu’elle ne
tombe pas. La chute de l’appareil peut provoquer
des blessures ou endommager le produit.
Center Line
c Lorsque l’unité est fixée au mur, veillez à ce qu’un
enfant ne tire pas sur les câbles de connexion au
risque de faire tomber l’appareil.
3. Fixez les 2 pièces de Support mural fermement
aux endroits marqués sur le mur en utilisant les
vis appropriées.
c Pour une performance optimale d’une installation
murale d’un support, installez le système
d’enceintes à une distance d’au moins 2 po sous
le téléviseur, si le téléviseur est monté sur le mur.
c Pour votresécurité, ne montez pas l’unitésur le
mur. Installez-la sur une surface plane et sûre où
elle est peu susceptible de tomber.
· 10 · Français
BOUTONS DE LA TÉLÉCOMMANDE ET CARACTÉRISTIQUES
Insertion des piles avant l'utilisation de la télécommande
1. Utilisez une pièce de bonne taille afin de retirer le couvercle des piles
de la télécommande en sens antihoraire afin de l'enlever tel qu'indiqué
dans l'illustration ci-bas.
2. Insérez une pile au lithium de 3 V. Assurez-vous que la polarité positive
(+) est orientée vers le haut lors de l’insertion de la pile. Remettez le
couvercle des piles en place, puis alignez les marques « ● » tel
qu'indiqué dans l'illustration ci-bas.
3. Utilisez une pièce de monnaie appropriée pour faire tourner
complètement le couvercle du logement des piles de la télécommande
dans le sens horaire et le remettre en place.



Contrôle du Soundbar à l'aide de la télécommande
de votre téléviseur
1. Appuyez sur la touche
SOUND et maintenez-la enfoncée pendant
plus de 5 secondes pendant que le Soundbar est allumé.
2. « ON - TV REMOTE » apparaît sur l'écran du Soundbar.
3. Dans le menu du téléviseur, réglez le haut-parleur sur « externe ».
c Non disponible si la fonction TV ARC ou le mode HDMI sont activés.
c Tous les boutons sont inutilisables, excepté les boutons VOL +/- et
dans cette fonction.
c Les menus diffèrent selon le fabricant et le modèle du téléviseur. Pour plus
de renseignements, reportez-vous au guide d'utilisation du téléviseur.
c Fabricants qui utilisent cette fonction :
● VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA,
GRUNDIG, Hisense, RCA
● Cette fonction peut ne pas être compatible avec la télécommande
de votre téléviseur selon son fabricant.
c Pour désactiver cette fonction, appuyez sur le bouton
SOUND pendant
cinq secondes. « OFF - TV REMOTE » apparaît sur l'écran du Soundbar.
Permet d’allumer et d’éteindre le Soundbar.
Alimentation
Appuyez pour sélectionner une source branchée au Soundbar.
SOURCE
· 11 · Français
Le volume est temporairement réglé à 0.
Appuyez à nouveau pour annuler.
Mise en sourdine
Règle le niveau sonore de l’unité.
Volume
Lecture/pause
Appuyez sur le bouton & pour mettre temporairement un morceau en pause.
Appuyez à nouveau sur le bouton & pour lire le morceau sélectionné.
Sélectionne le fichier suivant.
Saut vers l’avant
Sélectionne le fichier précédent.
Saut vers l’arrière
Vous pouvez régler la fonction Répéter lorsque vous écoutez des fichiers
musicaux sur un périphérique USB.
Répéter
• OFF-REPEAT : Annule la lecture répétée.
• TRACK-REPEAT : Lit une piste de manière répétée.
• ALL-REPEAT : Lit toutes les pistes de manière répétée.
• RANDOM-REPEAT : Lit les pistes de manière aléatoire.
Son
ambiophonique
La fonction Son ambiophonique ajoute de la profondeur et une notion d’espace à
votre expérience sonore.
Lorsque ce bouton est enfoncé, ON ou OFF apparaît en alternance de manière
répétitive.
Appuyez sur ce bouton pour activer et désactiver la fonction Bluetooth POWER
On. Lorsque la fonction Bluetooth POWER On est activée, la mention
« ON - BLUETOOTH POWER » apparaît sur l'écran du Soundbar.
Bluetooth POWER
Vous pouvez choisir parmi 6 modes sonores : STANDARD, MUSIC,
CLEAR VOICE, SPORTS, MOVIE, et NIGHT.
SOUND EFFECT
c Mode NIGHT
Lors de la modification des canaux ou de la source musicale, la différence de
volume entre des sources musicales différentes est automatiquement réglée
pour convenir à l’écoute.
Vous pouvez choisir parmi TREBLE, BASS, SUBWOOFER LEVEL ou
AUDIO SYNC.
SOUND CONTROL
• Appuyez sur ce bouton pour sélectionner TREBLE, BASS, SUBWOOFER
LEVEL ou AUDIO SYNC. Utilisez ensuite les boutons ,  pour régler le
volume TREBLE ou BASS (de -6 ~ +6) et le volume SUBWOOFER LEVEL
(de -12, -6 ~ +6).
• Si la vidéo et l'audio ne sont pas synchronisés entre le téléviseur et votre
Soundbar, sélectionnez AUDIO SYNC dans les réglages sonores puis réglez le
son (entre 0 et 300 millisecondes) en utilisant les boutons , .
· 12 · Français
DÉPANNAGE
Le voyant DEL sur le caisson des basses clignote
et le caisson des basses ne produit aucun son.
Avant de contacter l'assistance, effectuez les
vérifications suivantes.
Ce problème peut arriver lorsque le caisson des basses
n'est pas connecté à l'unité principale du Soundbar.
Essayez de connecter de nouveau votre caisson
des basses. Voir page 4.
L'ensemble ne s'allume pas.
Le cordon d'alimentation est-il branché dans la
prise?
Branchez la fiche d'alimentation électrique dans
la prise murale.
LICENCE
La fonction ne s'active pas lorsque vous
appuyez sur le bouton correspondant.
L'air est-il chargé en électricité statique?
Débranchez la fiche d'alimentation électrique et
rebranchez-la.
Aucun son n'est émis.
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio and the double-D
symbol are trademarks of Dolby Laboratories.
La fonction Mise en sourdine est-elle activée?
Appuyez sur la touche
(Mise en sourdine)
pour désactiver la fonction.
Le volume est-il réglé au minimum?
Pour régler le Volume.
La télécommande ne fonctionne pas.
Les pile sont-elles déchargée?
Remplacez-les par de nouvelles pile.
La distance entre la télécommande et l'unité
principale du Soundbar est-elle trop grande?
Approchez la télécommande de l'unité principale
du Soundbar.
L’appariement TV SoundConnect (téléviseur)
n’a pas été réussi.
Pour les brevets DTS, voir http://patents.dts.com.
Fabriqué sous licence de DTS Licensing Limited.
DTS, le Symbole & DTS et le Symbole ensemble
sont des marques déposées et DTS 2.0 Channel
est une marque de commerce de DTS, Inc. © DTS,
Inc. Tous droits réservés.
Les termes HDMI, High-Definition Multimedia
Interface et le logo HDMI sont des marques de
commerce ou des marques déposées de HDMI
Licensing LLC aux États-Unis ou dans d'autres pays.
Votre téléviseur prend-il en charge TV SoundConnect?
La fonction TV SoundConnect est prise en
charge par certains téléviseurs Samsung mis en
marché après 2012. Assurez-vous que votre
téléviseur prend la fonction TV SoundConnect
en charge.
La version du micrologiciel du téléviseur est-elle la
plus récente?
Mettez votre téléviseur à jour avec la version du
micrologiciel la plus récente.
Une erreur se produit-elle lors de la connexion?
Communiquez avec le centre d’appels Samsung.
Réinitialisez TV SoundConnect et connectez-le à
nouveau. Pour réinitialiser la connexion
TV SoundConnect, appuyez sur le bouton & et
maintenez-le enfoncé pendant 5 secondes.
· 13 · Français
AVIS DE LICENCES LIBRES
Pour transmettre des demandes et des questions portant sur les sources ouvertes, communiquez avec
Samsung par courriel ([email protected]).
REMARQUE IMPORTANTE CONCERNANT LE SERVICE
Les chiffres et les illustrations contenus dans ce Guide d'utilisation sont fournis à titre de référence uniquement
et pourraient ne pas représenter exactement le produit.
SPÉCIFICATIONS
USB
Poids
GÉNÉRAL
AMPLIFICATEUR
5V / 0,5A
Unité principale du Soundbar
6,0 lbs (2,7 kg)
Caisson des basses
(PS-WJ6000R/ PS-WJ6001R)
15,0 lbs (6,8 kg)
Unité principale du Soundbar
Dimensions
(L x H x P)
Caisson des basses
(PS-WJ6000R/ PS-WJ6001R)
42,4 x 1,9 x 5,1 po
(1078,0 x 47,5 x 129,0 mm)
17,8 x 13,2 x 6,1 po
(452,0 x 335,0 x 154,0 mm)
Plage de températures en fonctionnement
+41 °F à +95 °F
(+5 °C à +35 °C)
Plage d'humidité en fonctionnement
10 % à 75 %
Unité principale du Soundbar
Puissance de
sortie nominale Caisson des basses
(PS-WJ6000R/ PS-WJ6001R)
22W x 6, 4 OHM, THD≦10%
168W, 3 OHM, THD≦10%
• Caractéristiques nominales
– Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
– Le poids et les dimensions sont approximatifs.
– Pour obtenir de l'information sur la source d'alimentation et la consommation électrique, veuillez vous
reporter à l'étiquette apposée sur le produit. (Étiquette : Arrière de l'Unité Principale du Soundbar)
· 14 · Français
GARANTIE LIMITÉE À L’ACHETEUR INITIAL
Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout défaut de fabrication.
SECA garantit aussi que si cet appareil ne fonctionne pas convenablement durant la période
de garantie SECA se réservera le droit de réparer ou de remplacer l’appareil défectueux.
Toutes les réparations sous garantie doivent être effectuées par un Centre de service autorisé
SECA. Le nom et l’adresse du Centre de service le plus près de chez vous peut être obtenu en
composant sans frais le 1-800-268-1620 ou en visitant notre site web au www.samsung.ca
MAIN-D’OEUVRE
UN (1) AN (AU COMPTOIR)
PIÈCES
UN (1) AN
Pour tous les modèles portatifs, le transport de l’appareil sera la responsabilité du client.
Le reçu de vente original doit être conservé par le client car cela constitue la seule preuve
d’achat acceptée. Le client doit le présenter au Centre de service agréé au moment où il fait
la demande d’une réparation sous garantie.
EXCLUSIONS (CE QUI N’EST PAS COUVERT)
Cette garantie ne couvre pas les dommages causés par un accident, un incendie, une
inondation, un cas de force majeure, un mauvais usage ou une tension incorrecte. La
garantie ne couvre pas une mauvaise installation, une mauvaise réparation, une réparation
non autorisée et tout usage commercial ou dommages survenus durant le transport. Le fini
extérieur et intérieur de même que les lampes ne sont pas couverts par cette garantie. Les
ajustements par le client qui sont expliqués dans le guide de l’utilisateur ne sont pas
couverts en vertu de cette garantie. Cette garantie sera automatiquement annulée pour tout
appareil qui aurait un numéro de série manquant ou modifié. Cette garantie est valable
seulement sur les appareils achetés et utilisés au Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: http://www.samsung.com/ca_fr
© 2016 Samsung Electronics Co., Ltd. Tous droits réservés.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
SIÈGE SOCIAL
Samsung Electronics Canada Inc. 2050 Derry Road
West, Mississauga, Ontario L5N 0B9 Canada
TEL: 1-800-SAMSUNG (1-800-726-7864)
www.samsung.com/ca_fr/support
Contact Center 
Country
Web Site
` North America
CANADA
1-800-SAMSUNG (726-7864)
U.S.A
1-800-SAMSUNG (726-7864)
AH68-02975B-00
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
www.samsung.com/us/support
AH68-02975B-00

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
