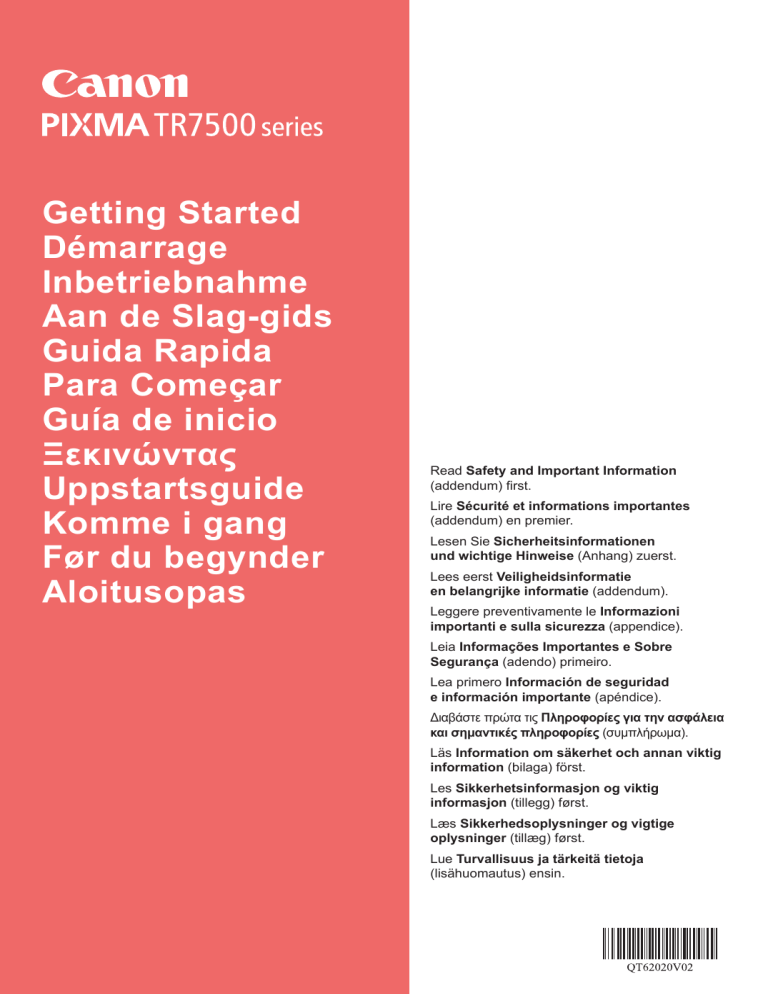

Getting Started
Démarrage
Inbetriebnahme
Aan de Slag-gids
Guida Rapida
Para Começar
Guía de inicio
Ξεκινώντας
Uppstartsguide
Komme i gang
Før du begynder
Aloitusopas
Read Safety and Important Information
(addendum) first.
Lire Sécurité et informations importantes
(addendum) en premier.
Lesen Sie Sicherheitsinformationen
und wichtige Hinweise (Anhang) zuerst.
Lees eerst Veiligheidsinformatie
en belangrijke informatie (addendum).
Leggere preventivamente le Informazioni
importanti e sulla sicurezza (appendice).
Leia Informações Importantes e Sobre
Segurança (adendo) primeiro.
Lea primero Información de seguridad
e información importante (apéndice).
Διαβάστε πρώτα τις Πληροφορίες για την ασφάλεια
και σημαντικές πληροφορίες (συμπλήρωμα).
Läs Information om säkerhet och annan viktig
information (bilaga) först.
Les Sikkerhetsinformasjon og viktig
informasjon (tillegg) først.
Læs Sikkerhedsoplysninger og vigtige
oplysninger (tillæg) først.
Lue Turvallisuus ja tärkeitä tietoja
(lisähuomautus) ensin.
1
2
How to Hold Printer
Manipulation de l'imprimante
Halten des Druckers
De printer vasthouden
Come sospendere la stampante
Como segurar a impressora
Cómo sujetar la impresora
Πώς να κρατάτε τον εκτυπωτή
Hur du håller skrivaren
Hvordan holde skriveren
Sådan holder du printeren
Tulostimen pitäminen
Installing the Printer.................................................................................. page 1
Installation de l'imprimante....................................................................... page 1
Installation des Druckers.......................................................................... Seite 1
De printer installeren............................................................................. pagina 1
Installazione della stampante................................................................ pagina 1
Instalando a impressora........................................................................ página 1
Instalación de la impresora................................................................... página 1
Εγκατάσταση του εκτυπωτή...................................................................σελίδα 1
Installera skrivaren.....................................................................................sida 1
Installere skriveren.....................................................................................side 1
Installation af printeren...............................................................................side 1
Tulostimen asennus...................................................................................sivu 1
Connecting with Computer and Smartphone/Tablet................................. page 4
Connexion avec un ordinateur et un smartphone ou une tablette............ page 4
Herstellen einer Verbindung mit einem Computer und Smartphone/Tablet..... Seite 4
Verbinden met een computer en smartphone/tablet............................. pagina 4
Connessione con computer e smartphone/tablet.................................. pagina 4
Conectando a um computador e smartphone/tablet............................. página 4
Conexión con el ordenador y con el teléfono inteligente o la tableta.... página 4
Σύνδεση με υπολογιστή και Smartphone/Tablet.....................................σελίδα 4
Ansluta med dator och smarttelefon/surfplatta...........................................sida 4
Koble til datamaskin og smarttelefon/nettbrett...........................................side 4
Tilslutning med computer og smartphone/tablet.........................................side 4
Yhdistäminen tietokoneeseen ja älypuhelimeen/tablet-tietokoneeseen.....sivu 4
Explanatory Movies
Vidéos explicatives
Anleitungsvideos
Films met uitleg
Filmati esplicativi
Filmes explicativos
Películas explicativas
Επεξηγηματικές ταινίες
Förklarande filmer
Forklarende filmer
Forklarende film
Havainnollistavat videot
□ Power cord
□ Ink tanks for setup
5
Lift the operation panel and press the ON button.
6
Drag the screen and tap the language to select.
7
If the following screen appears, tap your country or
region to select.
8
Read the messages and follow the on-screen
instructions.
ENGLISH
1. Checking Included Items
□M
odular cable
□ Setup CD-ROM for
Windows PC
□S
afety and Important Information
□ Getting Started (this manual)
2. Removing Packing
Materials / Turning on
Printer
1
Remove the packing materials (such as orange
tape and protective film on the touch screen) from
outside the printer.
Using the printer with the protective film attached
may cause malfunction.
2
a H
ook the hollows on the both sides of
the printer with your fingers and open the
scanning unit / cover.
b Remove the orange tape.
a
b
3
Close the scanning unit / cover.
For details about information that is sent to Canon,
refer to "Sending Data To Canon" in Safety and
Important Information.
9
4
Select OK.
Connect the power cord diagonally from the back.
Back
Do not connect any cables except the power cord
yet.
1
3. Installing Ink Tank
1
If the color is not displayed on the screen even
though you have installed the ink tank, the color
of the ink tank may be wrong or you may have
installed an ink tank, such as one with a different
model number, that is not supported by this printer.
Either install an ink tank for the correct color or use
the provided ink tank for setup.
Open the scanning unit / cover.
o not touch the print head holder (A) until it
D
stops.
5
Install all the ink tanks the same way as in step
4, and then confirm that all the colors appear on
screen.
6
Close the scanning unit / cover.
(A)
2
a C
OMPLETELY remove the orange tape.
b Remove the protective wrap.
b
3
a
Hook the orange cap with your finger to remove it
GENTLY.
If an error message appears on the screen, make
sure the ink tanks are installed correctly.
4. L
oading Paper / Aligning
Print Head
To obtain a better print result, print a pattern for Print Head
Alignment and scan it.
Do not push the both sides of the
ink tank with the Y-shape air hole
blocked.
4
Do not touch.
1
Insert the ink tank into the print head and push it
down firmly until it snaps into place.
a P
ull out the cassette.
b Remove the cassette cover.
a
The color of the ink tank that you set appears on
screen.
b
2
2
While pressing on the lock of the cassette, extend
the cassette.
Open the paper guides, and then align the guide in
front with the mark of A4.
7
If the following screen appears, select OK.
4
a L
oad plain A4 size paper with the print side
facing down.
b Slide the right paper guide to align it with the
side of the paper stack.
8
Make sure that a pattern is printed for Print Head
Alignment.
ENGLISH
3
It takes about 2 minutes to finish printing.
c A
lign the paper stack with the paper guide in
front.
b
a
c
9
5
Attach the cassette cover and insert the cassette.
a O
pen the document cover.
b Load the printed pattern on the platen glass.
a
b
The following figure shows the state after the cassette
is inserted.
10 After closing the document cover, select OK.
Side
11 If the following screen appears, select OK.
6
a P
ull out the paper output tray.
b Open the output tray extension.
b
a
3
5. Preparing for Connection
Use Only Printer
a Press the Stop button on the printer.
In the following description, smartphones and tablet
devices are collectively described as smartphone.
1
Select Next.
b Select Do not connect > Yes in this order.
2
Make sure that the following screen appears.
The setup is now complete.
To continue fax setup, proceed to page 8.
From here on, proceed to a step according to how you use
the printer.
• To use the printer by connecting only to a computer or both to a computer and smartphone
"6-A. Connecting to Computer"
• To use the printer by connecting only to a smartphone
"6-B. Connecting to Smartphone" on page 6
• To use the printer without connecting to a computer or smartphone
"Use Only Printer"
Windows
6-A. Connecting to Computer
Mac OS
You need a connection setup for each computer. Proceed with the setup from step 1 for each computer.
1
Start the setup file for either method
or method
.
Downloading from the Internet
a Open a web browser (
etc.) on your computer.
b Input the following URL and access the Canon
website.
c Select Set Up.
e Click Setup.
The procedures for Windows and Mac OS are shown
below. If you are using a computer with an OS other
than Windows or Mac OS, such as a Chrome OS, do
the setup according to the on-screen instructions.
f Click Download and download the setup file.
d Input the model name of your printer and click OK.
You can select a model name from the list.
g Execute the downloaded file.
Proceed to step
continue.
4
on the next page to
Using Setup CD-ROM (Windows Only)
ENGLISH
a Load the Setup CD-ROM in your computer.
■■ When using Windows 10 or Windows 8.1:
b When the following message appears on the right
side of your computer screen, click it.
c If the following screen appears, click Run
Msetup4.exe.
When This Message Does Not Appear (or Has
Disappeared)
1. Click File Explorer on the taskbar.
or
2. Click This PC on the left side of the opened window.
3. Double-click the
CD-ROM icon on the right side of
the window.
If the contents of the CD-ROM appear, double-click
Msetup4.exe.
4. Proceed to step d.
d If the User Account Control dialog box appears,
click Yes.
■■ When using Windows 7:
b When the AutoPlay screen appears, click Run
Msetup4.exe.
When AutoPlay Screen Does Not Appear
1. Click Computer from the start menu.
2. Double-click the
CD-ROM icon on the right side of
the opened window.
If the contents of the CD-ROM appear, double-click
Msetup4.exe.
c If the User Account Control dialog box appears,
click Continue.
Proceed to step
2
to continue.
Click Start Setup.
If the following screen appears, click Exit.
Follow the on-screen
instructions to proceed
with the setup.
The connection with your computer is now complete. You can print from your
computer.
To continue fax setup, proceed to page 8.
5
iOS
6-B. Connecting to Smartphone
Android
You need a connection setup for each smartphone. Proceed with the setup from step 1 for each smartphone.
Preparation
• Turn on Wi-Fi on your smartphone.
• If you have a wireless router, connect your smartphone to the wireless router you want to connect to the printer.
* For operations, refer to manuals of your smartphone and the wireless router or contact those manufacturers.
1
Install the application software Canon PRINT Inkjet/SELPHY in your smartphone.
: Search "Canon PRINT" in App Store.
: Search "Canon PRINT" in Google Play.
Or access the Canon website by scanning the QR code.
* You may not connect your smartphone to the Internet wirelessly during connecting the printer to the smartphone directly.
In that case, you may be charged depending on the contract with your service provider.
* Up to 5 devices can be connected to the printer via wireless LAN connection directly.
2
Check the display on the printer.
The screen turns off when no operation is made for about 10 minutes. Press one of the buttons on the operation
panel (except for the ON button) to display the screen.
■■ If the following screen appears:
Check the icon on the lower left, and then proceed
to
or
.
The following icon appears.
(The printer is connected to a network.)
YES
■■ If the following screen appears:
Proceed to
.
No (Proceed to
.)
If
appears, the printer cannot communicate by wireless
LAN connection. For details, access "http://ij.start.canon"
to see Frequently Asked Questions.
a Tap the installed application
software.
b Follow the on-screen instructions to register the
printer.
c Make sure that the right
screen appears.
The connection with your smartphone is
now complete. You can print from your
smartphone.
To print photos, load photo paper. Proceed to "Loading
Photo Paper" on page 8.
To continue fax setup, proceed to page
8.
6
a Tap Settings on your smartphone's home screen,
and tap Canon_ij_XXXX in the Wi-Fi settings.
a Tap the installed application software.
ENGLISH
Procedures below vary depending on iOS or Android. Select your operating system and proceed to its
procedure.
b Follow the on-screen instructions to register the
printer.
If Canon_ij_XXXX does not appear on the list,
see "Preparation for Printer" below to operate the
printer, and then repeat step a.
b Tap the installed application software.
c Follow the on-screen instructions to register the
printer.
Follow the on-screen instructions to proceed
with the setup.
If you select Auto Select Conn. Method
(recommended) on the connection method
selecting screen, the appropriate connection
method is selected automatically depending on
your environment.
If a message saying "Printer is not registered.
Perform printer setup?" does not appear, see
"Preparation for Printer" below to operate the
printer, and then wait for a while until the message
appears.
Follow the on-screen instructions to proceed
with the setup.
• The appropriate connection method is selected
depending on your environment.
• If two printer names appear on the Register
Printer screen as shown below, select A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Make sure that the right
screen appears.
d Make sure that the right
screen appears.
The connection with your smartphone is now complete. You can print from your
smartphone.
To print photos, load photo paper. Proceed to "Loading Photo Paper" on page 8.
To continue fax setup, proceed to page 8.
Preparation for Printer
a Press the HOME button on the printer.
c If the following screen appears, select No.
b Select the icon on the lower left of the HOME
screen.
a
b
d Select LAN settings > Wireless LAN > Wireless
LAN setup > Easy wireless connect in this order.
e Select Yes.
f Return to the operation of your smartphone.
7
Loading Photo Paper
Load photo paper in the rear tray.
1
Open the rear tray cover and pull out the paper
support.
3
a Load several sheets of photo paper with the
print side facing up.
b Slide the right paper guide to align it with the
side of the paper stack.
a
b
2
4
Close the feed slot cover.
5
a Pull out the paper output tray.
b Open the output tray extension.
Read the message on the printer's screen and
register the information of the loaded paper.
a O
pen the feed slot cover.
b Slide the right paper guide to the end.
a
b
b
a
Using Fax Function
Before using the fax function, refer to Setting Up the FAX to set up the fax function of your printer. You can refer to
Setting Up the FAX by either of the following methods.
■■ Opening from the website
■■ Opening from the manual installed into your computer
a Access the Canon website.
The following is an example using Windows 10.
a Click the Start button.
b Click All apps > Canon TR7500 series On-screen
Manual in this order, and then open the Basic
Manual.
b Select Set Up.
c When the screen for selecting a model appears, input
the model name of your printer.
d Select Making Fax Ready for Use.
8
c Select Setting Up the FAX.
1. Vérification des éléments fournis
□ Cordon
d'alimentation
□C
artouches d'encre pour
la configuration
□ CD-ROM d'installation
pour PC Windows
5
Levez le panneau de contrôle et appuyez sur
le bouton MARCHE (ON).
6
Faites glisser l'écran et touchez la langue
à sélectionner.
7
Si l'écran suivant s'affiche, appuyez sur le pays
ou la région de votre choix.
8
Lisez les messages et suivez les instructions
à l'écran.
□ Câble modulaire
□ Sécurité et informations importantes
FRANÇAIS
□ Démarrage (ce manuel)
2. Retrait des matériaux
d'emballage / Mise sous
tension de l'imprimante
1
Retirez les matériaux d'emballage (tels que la
bande orange et le film protecteur sur l'écran
tactile) de l'imprimante.
L'utilisation de l'imprimante avec le film protecteur
en place risque d'entraîner un dysfonctionnement.
2
a P
lacez vos doigts dans les cavités de chaque
côté de l'imprimante et ouvrez l'unité de
numérisation / capot.
b Retirez la bande orange.
a
b
3
Fermez l'unité de numérisation / capot.
Pour plus de détails sur les informations envoyées
à Canon, reportez-vous à « Envoi De Données
A Canon » dans Sécurité et informations
importantes.
4
Branchez le cordon d'alimentation en diagonale
à partir de l'arrière.
9
Sélectionnez OK.
Arrière
Ne branchez aucun câble pour le moment,
à l'exception du cordon d'alimentation.
1
3. Installation d'une
cartouche d'encre
1
Si la couleur ne s'affiche pas à l'écran alors que vous
avez installé la cartouche d'encre, la couleur de la
cartouche d'encre est peut-être fausse, ou vous avez
peut-être installé une cartouche d'encre non prise en
charge par l'imprimante, par exemple une cartouche
avec un numéro de modèle différent. Installez une
cartouche d'encre de la bonne couleur ou utilisez la
cartouche d'encre fournie pour la configuration.
Ouvrez l'unité de numérisation / capot.
vitez tout contact avec le support de tête
É
d'impression (A) jusqu'à l'arrêt du mécanisme.
5
Installez toutes les cartouches d'encre en procédant
comme décrit à l'étape 4, puis confirmez que toutes
les couleurs apparaissent à l'écran.
6
Fermez l'unité de numérisation / capot.
(A)
2
a R
etirez COMPLÈTEMENT la bande orange.
b Retirez l'emballage de protection.
b
3
a
Placez vos doigts sur la capsule orange et retirezla DOUCEMENT.
Si un message d'erreur apparaît à l'écran, vérifiez que
les cartouches d'encre sont correctement installées.
4. C
hargement du papier /
Alignement de la tête
d'impression
Ne poussez pas sur les deux
côtés de la cartouche d'encre
alors que le trou d'aération en
forme de Y est bloqué.
4
Ne pas toucher.
Pour obtenir une impression de meilleure qualité, imprimez
un motif pour l'Alignement tête d'impression et numérisez-le.
1
Insérez la cartouche d'encre dans le support de tête d'impression
et enfoncez-la fermement jusqu'à entendre un déclic.
a R
etirez la cassette.
b Retirez le couvercle de la cassette.
a
La couleur de la cartouche d'encre que vous configurez apparaît à
l'écran.
b
2
2
Tout en appuyant sur le verrou de la cassette,
déployez la cassette.
3
Ouvrez les guides papier, puis alignez le guide
à l'avant avec la marque A4.
7
Si l'écran suivant s'affiche, sélectionnez OK.
4
a C
hargez du papier ordinaire au format A4 avec
la face à imprimer vers le bas.
b Faites glisser le guide papier droit de manière
à l'aligner avec le côté de la pile de papier.
8
Assurez-vous qu'un motif est imprimé pour
Alignement tête d'impression.
L'impression nécessite environ 2 minutes.
FRANÇAIS
c A
lignez la pile de papier avec le guide papier
avant.
b
a
c
9
5
Attachez le couvercle de la cassette et insérez
la cassette.
a O
uvrez le capot du scanner.
b Chargez le motif imprimé sur la vitre d'exposition.
a
b
Dans la figure suivante, la cassette est insérée.
avoir fermé le capot du scanner,
10 Après
sélectionnez OK.
Côté
6
a R
etirez le bac de sortie papier.
b Ouvrez l'extension du bac de sortie papier.
11 Si l'écran suivant s'affiche, sélectionnez OK.
b
a
3
5. Préparation de la connexion
Dans la description suivante, les smartphones et les
tablettes sont regroupés sous le terme smartphone.
1
Utiliser uniquement l'imprimante
a Appuyez sur le bouton Arrêt (Stop) de l'imprimante.
Sélectionnez Suivant.
b Sélectionnez Ne pas connecter > Oui dans cet ordre.
2
Assurez-vous que l'écran suivant s'affiche.
La configuration est terminée.
Pour poursuivre la configuration de la télécopie,
passez à la page 8.
Poursuivez avec l'étape correspondant à la manière dont
vous utilisez l'imprimante.
• Pour utiliser l'imprimante en la connectant uniquement à un ordinateur, ou à la fois à un ordinateur et à un
smartphone
« 6-A. Connexion à un ordinateur »
• Pour utiliser l'imprimante en la connectant uniquement à un smartphone
« 6-B. Connexion à un smartphone » à la page 6
• Pour utiliser l'imprimante sans la connecter à un ordinateur ou à un smartphone
« Utiliser uniquement l'imprimante »
Windows
6-A. Connexion à un ordinateur
Mac OS
Vous devez configurer une connexion pour chaque ordinateur. Poursuivez la configuration à partir de l'étape 1 pour
chaque ordinateur.
1
Démarrez le fichier de configuration pour la méthode
ou la méthode
.
Téléchargement depuis Internet
a Ouvrez un navigateur Web (
etc.) sur votre ordinateur.
b Entrez l'URL suivante et accédez au site Web Canon.
c Sélectionnez Configuration.
Les procédures pour Windows et Mac OS sont
présentées ci-dessous. Si vous utilisez un ordinateur
équipé d'un système d'exploitation autre que
Windows ou Mac OS (Chrome OS, par exemple)
procédez à la configuration en fonction des
instructions qui s'affichent à l'écran.
f Cliquez sur Télécharger et téléchargez le fichier
de configuration.
d Entrez le nom de modèle de votre imprimante et cliquez
sur OK.
Vous pouvez sélectionner un nom de modèle à partir
de la liste.
e Cliquez sur Configuration.
4
g Exécutez le fichier téléchargé.
Poursuivez avec l'étape à la page
suivante pour continuer.
Utilisation du CD-ROM d'installation (Windows uniquement)
a Chargez le CD-ROM d'installation dans votre ordinateur.
■■ Si vous utilisez Windows 10 ou Windows 8.1 :
b Lorsque le message suivant apparaît sur la droite
de l'écran de l'ordinateur, cliquez dessus.
d Si la boîte de dialogue Contrôle de compte
d'utilisateur apparaît, cliquez sur Oui.
ou
FRANÇAIS
c Si l'écran suivant s'affiche, cliquez sur Exécuter
Msetup4.exe.
Lorsque ce message n'apparaît pas (ou n'est plus affiché)
1. Cliquez sur Explorateur de fichiers dans la barre
des tâches.
2. Cliquez sur Ce PC dans la partie gauche de la fenêtre
ouverte.
3. Double-cliquez sur
l'icône de CD-ROM dans la
partie droite de la fenêtre.
Si le contenu du CD-ROM s'affiche, double-cliquez
sur Msetup4.exe.
4. Passez à l'étape d.
■■ Si vous utilisez Windows 7 :
b Lorsque l'écran Lecture automatique apparaît,
cliquez sur Exécuter Msetup4.exe.
Lorsque l'écran Lecture automatique ne s'affiche pas
1. Cliquez sur Ordinateur à partir du menu Démarrer.
2. Double-cliquez sur
l'icône de CD-ROM dans la
partie droite de la fenêtre ouverte.
Si le contenu du CD-ROM s'affiche, double-cliquez
sur Msetup4.exe.
c Si la boîte de dialogue Contrôle de compte
d'utilisateur apparaît, cliquez sur Continuer.
Poursuivez avec l'étape
2
pour continuer.
Cliquez sur Commencer la configuration.
Si l'écran suivant s'affiche,
cliquez sur Quitter.
Suivez les instructions
à l'écran pour poursuivre
la configuration.
La connexion avec votre ordinateur est terminée. Vous pouvez imprimer à partir
de votre ordinateur.
Pour poursuivre la configuration de la télécopie, passez à la page 8.
5
iOS
6-B. Connexion à un smartphone
Android
Vous devez configurer une connexion pour chaque smartphone. Poursuivez la configuration à partir de l'étape 1 pour
chaque smartphone.
Préparation
• Activez Wi-Fi sur votre smartphone.
• Si vous avez un routeur sans fil, connectez votre smartphone au routeur sans fil que vous voulez connecter à l'imprimante.
* Pour le fonctionnement, reportez-vous aux manuels de votre smartphone et du routeur sans fil ou prenez contact avec les fabricants.
1
Installez le logiciel d'application Canon PRINT Inkjet/SELPHY sur votre smartphone.
: Recherchez « Canon PRINT » dans App Store.
: Recherchez « Canon PRINT » dans Google Play.
Vous pouvez également accéder au site Web Canon en numérisant le code QR.
* Il se peut que vous ne parveniez pas à connecter votre smartphone via une connexion sans fil à Internet lorsque
l'imprimante est connectée directement au smartphone. Dans ce cas, vous risquez de devoir payer des frais en fonction
du contrat avec votre fournisseur de services.
* Jusqu'à 5 périphériques peuvent être connectés directement à l'imprimante via une connexion réseau sans fil.
2
Vérifiez l'affichage sur l'imprimante.
L'écran s'éteint si aucune action n'est effectuée pendant environ 10 minutes environ. Appuyez sur un des boutons du panneau
de contrôle (sauf sur le bouton MARCHE (ON)) pour afficher l'écran.
■■ Si l'écran suivant s'affiche :
Vérifiez l'icône dans la partie inférieure gauche, puis
passez à l'étape
ou
.
L'icône suivante s'affiche.
(L'imprimante est connectée à un réseau.)
OUI
■■ Si l'écran suivant s'affiche :
Passez à l'étape
.
Non (Passez à l'étape
.)
Si
apparaît, l'imprimante ne peut pas communiquer
via une connexion réseau sans fil. Pour plus de détails,
accédez à « http://ij.start.canon » pour consulter la section
Foire aux questions.
a Touchez le logiciel
d'application installé.
b Suivez les instructions à l'écran pour enregistrer
l'imprimante.
c Assurez-vous que l'écran
de droite s'affiche.
La connexion avec votre smartphone
est terminée. Vous pouvez imprimer
à partir de votre smartphone.
Pour imprimer des photos, chargez du papier photo. Passez
à la section « Chargement de papier photo », à la page 8.
Pour poursuivre la configuration de la
télécopie, passez à la page 8.
6
Les procédures ci-dessous varient selon que vous utilisez iOS ou Android. Sélectionnez votre système
d'exploitation et poursuivez avec la procédure s'y rapportant.
a Touchez Réglages sur l'écran d'accueil du smartphone,
puis touchez Canon_ij_XXXX dans les réglages Wi-Fi.
a Touchez le logiciel d'application
installé.
Si Canon_ij_XXXX n'apparaît pas dans la liste,
reportez-vous à la section « Préparation de
l'imprimante » ci-dessous pour faire fonctionner
l'imprimante, puis répétez l'étape a.
b Touchez le logiciel d'application
installé.
c Suivez les instructions à l'écran pour enregistrer
l'imprimante.
Suivez les instructions à l'écran pour poursuivre
la configuration.
Si vous sélectionnez Méthode sél. auto conn.
(recommandé) dans l'écran de sélection de la
méthode de connexion, la méthode de connexion
appropriée est sélectionnée automatiquement selon
votre environnement.
Si le message « L'imprimante n'est pas enregistrée.
Configurer l'imprimante ? » ne s'affiche pas,
reportez-vous à la section « Préparation de
l'imprimante » ci-dessous pour faire fonctionner
l'imprimante et attendez que le message s'affiche.
FRANÇAIS
b Suivez les instructions à l'écran pour enregistrer
l'imprimante.
Suivez les instructions à l'écran pour poursuivre
la configuration.
• La méthode de connexion appropriée est
sélectionnée selon votre environnement.
• Si deux noms d'imprimantes apparaissent sur
l'écran Enreg. imprimante comme indiqué cidessous, sélectionnez A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Assurez-vous que l'écran
de droite s'affiche.
d Assurez-vous que l'écran
de droite s'affiche.
La connexion avec votre smartphone est terminée. Vous pouvez imprimer à partir
de votre smartphone.
Pour imprimer des photos, chargez du papier photo. Passez à la section « Chargement de papier photo », à la page 8.
Pour poursuivre la configuration de la télécopie, passez à la page 8.
Préparation de l'imprimante
a Appuyez sur le bouton ACCUEIL (HOME)
de l'imprimante.
c Si l'écran suivant s'affiche, sélectionnez Non.
b Sélectionnez l'icône dans le coin inférieur gauche
de l'écran ACCUEIL.
a
b
d Sélectionnez Param. réseau > Réseau sans fil >
Config. du réseau sans fil > Connexion facile
sans fil dans cet ordre.
e Sélectionnez Oui.
f Revenez au fonctionnement de votre smartphone.
7
Chargement de papier photo
Chargez du papier photo dans le réceptacle arrière.
1
Ouvrez le couvercle du réceptacle arrière et retirez
le support papier.
3
a Chargez plusieurs feuilles de papier photo
face à imprimer vers le haut.
b Faites glisser le guide papier droit de
manière à l'aligner avec le côté de la pile
de papier.
a
b
2
4
Fermez le couvercle de la fente d'alimentation.
5
a Retirez le bac de sortie papier.
b Ouvrez l'extension du bac de sortie papier.
a O
uvrez le couvercle de la fente d'alimentation.
b Faites glisser le guide papier de droite vers
l'extrémité.
a
b
Lisez le message sur l'écran de l'imprimante et
enregistrez les informations du papier chargé.
b
a
Utilisation de la fonction de télécopie
Avant d'utiliser la fonction de télécopie, reportez-vous à Configuration du FAX pour configurer la fonction de télécopie
de votre imprimante. Vous pouvez vous reporter à Configuration du FAX via l'une des méthodes suivantes.
■■ Ouverture à partir du site Web
■■ Ouverture à partir du manuel installé sur votre
ordinateur
a Accédez au site Web Canon.
L'exemple ci-dessous utilise Windows 10.
a Cliquez sur le bouton Démarrer.
b Sélectionnez Configuration.
c Lorsque 'l'écran permettant de sélectionner un
modèle apparaît, entrez le nom de modèle de votre
imprimante.
d Sélectionnez Préparation du
télécopieur.
8
b Cliquez sur Toutes les applications >
Canon TR7500 series Manuel à l'écran dans cet
ordre, puis ouvrez le Manuel de base.
c Sélectionnez Configuration du FAX.
1. Überprüfen des Lieferumfangs
□ Netzkabel
5
Heben Sie das Bedienfeld an und drücken Sie auf
die Taste EIN (ON).
6
Ziehen Sie den Bildschirm und tippen Sie auf die
gewünschte Sprache.
7
Wenn der folgende Bildschirm angezeigt wird,
wählen Sie Ihr Land oder Ihre Region, indem Sie
darauf tippen.
8
Lesen Sie die Meldungen und befolgen Sie die
Anweisungen auf dem Bildschirm.
□ Tintenbehälter für die Einrichtung
□ Modularkabel
□ Sicherheitsinformationen
und wichtige Hinweise
□ Inbetriebnahme (dieses Handbuch)
□ Installations-CD-ROM
für Windows-PCs
1
Entfernen Sie das Verpackungsmaterial
(z. B. orangefarbenes Klebeband und Schutzfolie
auf dem Touchscreen) außen am Drucker.
Es kann zu Fehlfunktionen kommen, wenn sich die
Schutzfolie bei Verwendung des Druckers noch an
diesem befindet.
2
a G
reifen Sie mit Ihren Fingern in die Öffnungen
an beiden Seiten des Druckers und öffnen Sie
das Scan-Modul/die Abdeckung.
b Entfernen Sie das orangefarbene Klebeband.
DEUTSCH
2. Entfernen des
Verpackungsmaterials/
Anschalten des Druckers
a
b
3
4
Schließen Sie Scan-Modul/Abdeckung.
Nähere Angaben dazu, welche Informationen an
Canon gesendet werden, finden Sie unter „Daten
an Canon senden” in Sicherheitsinformationen
und wichtige Hinweise.
Schließen Sie das Netzkabel diagonal an der
Rückseite an.
9
Wählen Sie OK.
Rückseite
Schließen Sie außer dem Netzkabel noch keine
Kabel an.
1
3. Einsetzen des
Tintenbehälters
1
Wenn die Farbe nicht auf dem Bildschirm angezeigt wird,
obwohl Sie den Tintenbehälter eingesetzt haben, ist die
Farbe des Tintenbehälters möglicherweise falsch oder Sie
haben beispielsweise einen Tintenbehälter mit einer anderen
Modellnummer eingesetzt, der von diesem Drucker nicht
unterstützt wird. Setzen Sie entweder einen Tintenbehälter
der richtigen Farbe ein oder verwenden Sie den im
Lieferumfang enthaltenen Tintenbehälter für die Einrichtung.
Öffnen Sie das Scan-Modul/die Abdeckung.
erühren Sie den Druckkopfhalter (A) nicht,
B
solange er sich bewegt.
5
Setzen Sie alle Tintenbehälter wie in Schritt 4
beschrieben ein und vergewissern Sie sich, dass
alle Farben auf dem Bildschirm angezeigt werden.
6
Schließen Sie Scan-Modul/Abdeckung.
(A)
2
a E
ntfernen Sie das orangefarbene Klebeband
VOLLSTÄNDIG.
b Entfernen Sie die Schutzhülle.
b
3
a
Ergreifen Sie mit Ihrem Finger die orangefarbene
Kappe, um sie VORSICHTIG zu entfernen.
Wenn eine Fehlermeldung auf dem Bildschirm
angezeigt wird, stellen Sie sicher, dass die
Tintenbehälter ordnungsgemäß eingesetzt sind.
4. Einlegen von Papier/
Ausrichten des Druckkopfs
Üben Sie keinen Druck auf die Seiten
des Tintenbehälters aus, wenn das
Y-förmige Loch blockiert ist.
4
Nicht berühren.
Um ein besseres Druckergebnis zu erhalten, drucken
Sie ein Muster für die Druckkopfausrichtung (Print Head
Alignment) und scannen Sie dieses.
1
Setzen Sie den Tintenbehälter in den Druckkopf ein
und drücken Sie ihn fest nach unten, bis er einrastet.
a Z
iehen Sie die Kassette heraus.
b Entfernen Sie die Kassettenabdeckung.
a
Die Farbe des eingesetzten Tintenbehälters wird auf
dem Bildschirm angezeigt.
b
2
2
Drücken Sie die Verriegelung der Kassette und
ziehen Sie die Kassette aus.
3
Öffnen Sie die Papierführungen und richten Sie
die vordere Führung an der Markierung für A4 aus.
4
a L
egen Sie mehrere Blätter Normalpapier des
Formats A4 mit der bedruckbaren Seite nach
unten ein.
b Verschieben Sie die rechte Papierführung,
um sie an der Seite des Papierstapels
auszurichten.
7
Wenn der folgende Bildschirm angezeigt wird,
wählen Sie OK.
8
Stellen Sie sicher, dass ein Muster für die
Druckkopfausrichtung (Print Head Alignment)
gedruckt wird.
Der Druckvorgang dauert ungefähr 2 Minuten.
c Richten Sie den Papierstapel an der vorderen
Papierführung aus.
c
9
5
Bringen Sie die Kassettenabdeckung an und
setzen Sie die Kassette ein.
a Ö
ffnen Sie die Vorlagenabdeckung.
b Legen Sie das gedruckte Muster auf die
Auflagefläche.
DEUTSCH
b
a
a
b
Die folgende Abbildung zeigt den Status nach dem
Einsetzen der Kassette.
Sie die Vorlagenabdeckung und wählen
10 Schließen
Sie OK.
Seite
6
a Z
iehen Sie das Papierausgabefach heraus.
b Öffnen Sie die Verlängerung des Ausgabefachs.
der folgende Bildschirm angezeigt wird,
11 Wenn
wählen Sie OK.
b
a
3
5. Vorbereiten der Verbindung
Nur Drucker verwenden
In der folgenden Beschreibung werden Smartphones und
Tablet-Geräte gesamthaft als Smartphones bezeichnet.
1
a Drücken Sie die Taste Stopp (Stop) am Drucker.
Wählen Sie Weiter (Next).
b Wählen Sie Nicht verbinden (Do not connect) >
Ja (Yes) in dieser Reihenfolge.
2
Stellen Sie sicher, dass der folgende Bildschirm
angezeigt wird.
Die Einrichtung ist jetzt abgeschlossen.
Lesen Sie auf Seite 8 weiter, um mit der Einrichtung
des Fax fortzufahren.
Fahren Sie nun bei dem Schritt fort, der der Verwendung
Ihres Druckers entspricht.
• Verwenden des Druckers, indem nur eine Verbindung mit einem Computer oder sowohl mit einem Computer als
auch einem Smartphone hergestellt wird
"6-A. Herstellen einer Verbindung mit einem Computer”
• Verwenden des Druckers, indem nur eine Verbindung mit einem Smartphone hergestellt wird
"6-B. Herstellen einer Verbindung mit einem Smartphone” auf Seite 6
• Verwenden des Druckers, ohne dass eine Verbindung zu einem Computer oder Smartphone hergestellt wird
„Nur Drucker verwenden”
6-A. Herstellen einer Verbindung mit einem Computer
Windows
Mac OS
Für jeden Computer muss eine Verbindung eingerichtet werden. Fahren Sie mit der Einrichtung für jeden Computer ab Schritt 1 fort.
1
Führen Sie die Setup-Datei für Methode
oder Methode
aus.
Herunterladen aus dem Internet
a Öffnen Sie einen Webbrowser (
usw.) auf Ihrem Computer.
b Geben Sie die folgende URL ein, um auf die CanonWebsite zuzugreifen.
c Wählen Sie Einrichten.
Die Verfahren für Windows und Mac OS sind
nachstehend beschrieben. Wenn Sie einen Computer
mit einem anderen Betriebssystem als Windows oder
Mac OS verwenden, wie beispielsweise Chrome
OS, führen Sie die Einrichtung entsprechend der
Anweisungen auf dem Bildschirm aus.
f Klicken Sie auf Herunterladen und laden Sie die
Setup-Datei herunter.
d Geben Sie den Modellnamen Ihres Druckers ein und
klicken Sie auf OK.
Sie können einen Modellnamen aus der Liste auswählen.
e Klicken Sie auf Einrichten.
4
g Führen Sie die heruntergeladene Datei aus.
Fahren Sie bei Schritt
nächsten Seite fort.
auf der
Verwenden der Installations-CD-ROM (nur Windows)
a Legen Sie die Installations-CD-ROM in Ihren Computer ein.
■■ Bei Verwendung von Windows 10 oder Windows 8.1:
c Wenn der folgende Bildschirm angezeigt wird,
klicken Sie auf Msetup4.exe ausführen
(Run Msetup4.exe).
Wenn diese Meldung nicht (oder nicht mehr) angezeigt wird
1. Klicken Sie auf der Taskleiste auf Datei-Explorer
(File Explorer).
oder
2. Klicken Sie links im geöffneten Fenster auf Dieser PC
(This PC).
3. Doppelklicken Sie auf das
CD-ROM-Symbol rechts
im Fenster.
Wenn die Inhalte der CD-ROM angezeigt werden,
doppelklicken Sie auf Msetup4.exe.
4. Fahren Sie bei Schritt d fort.
d Wenn das Dialogfeld Benutzerkontensteuerung
(User Account Control) angezeigt wird, klicken
Sie auf Ja (Yes).
DEUTSCH
b Wenn die folgende Nachricht rechts auf Ihrem
Computerbildschirm angezeigt wird, klicken Sie darauf.
■■ Bei Verwendung von Windows 7:
b Wenn der Bildschirm Automatische Wiedergabe
(AutoPlay) angezeigt wird, klicken Sie auf
Msetup4.exe ausführen
(Run Msetup4.exe).
Wenn der Bildschirm Automatische Wiedergabe
(AutoPlay) nicht angezeigt wird
1. Klicken Sie im Startmenü auf Computer.
2. Doppelklicken Sie auf das
CD-ROM-Symbol rechts
im geöffneten Fenster.
Wenn die Inhalte der CD-ROM angezeigt werden,
doppelklicken Sie auf Msetup4.exe.
c Wenn das Dialogfeld Benutzerkontensteuerung
(User Account Control) angezeigt wird, klicken Sie
auf Weiter (Continue).
Fahren Sie bei Schritt
2
fort.
Klicken Sie auf Setup starten (Start Setup).
Wenn der folgende Bildschirm angezeigt
wird, klicken Sie auf Beenden (Exit).
Befolgen Sie die
Anweisungen auf dem
Bildschirm, um mit der
Einrichtung fortzufahren.
Die Verbindung mit Ihrem Computer ist jetzt hergestellt. Sie können jetzt über Ihren
Computer drucken.
Lesen Sie auf Seite 8 weiter, um mit der Einrichtung des Fax fortzufahren.
5
iOS
6-B. H
erstellen einer Verbindung mit einem Smartphone
Android
Für jedes Smartphone muss eine Verbindung eingerichtet werden. Fahren Sie mit der Einrichtung für jedes Smartphone ab Schritt 1 fort.
Vorbereitung
• Aktivieren Sie auf Ihrem Smartphone Wi-Fi.
• Wenn Sie einen Wireless Router besitzen, stellen Sie eine Verbindung zwischen Ihrem Smartphone und dem
Wireless Router her, den Sie mit dem Drucker verbinden möchten.
* Hinweise zu den Vorgehensweisen erhalten Sie in den Handbüchern Ihres Smartphones und des Wireless Routers, oder
wenden Sie sich an die Hersteller.
1
Installieren Sie die Anwendungssoftware Canon PRINT Inkjet/SELPHY auf Ihrem Smartphone.
: Suchen Sie „Canon PRINT“ in App Store.
: Suchen Sie „Canon PRINT“ in Google Play.
Sie können auch auf die Canon-Website zugreifen, indem Sie den QR-Code scannen.
* Sie dürfen Ihr Smartphone möglicherweise nicht drahtlos mit dem Internet verbinden, während Sie den Drucker direkt mit dem Smartphone
verbinden. In diesem Fall werden Ihnen abhängig von Ihrem Vertrag mit Ihrem Internetanbieter möglicherweise Gebühren berechnet.
* Es können bis zu 5 Geräte über eine WLAN-Verbindung direkt mit dem Drucker verbunden werden.
2
Überprüfen Sie die Anzeige auf dem Drucker.
Wenn ungefähr 10 Minuten lang kein Vorgang ausgeführt wird, schaltet sich der Bildschirm aus. Drücken Sie eine
Taste am Bedienfeld (außer der Taste EIN (ON)), um den Bildschirm anzuzeigen.
■■ Wenn der folgende Bildschirm angezeigt wird:
Prüfen Sie das Symbol unten links und fahren Sie
dann bei
oder
fort.
Das folgende Symbol wird angezeigt.
(Der Drucker ist mit einem Netzwerk
verbunden)
JA
■■ Wenn der folgende Bildschirm angezeigt wird:
Fahren Sie bei
fort.
Nein (Fahren Sie bei
fort.)
Wenn
angezeigt wird, ist eine Kommunikation des Druckers
über eine WLAN-Verbindung nicht möglich. Um weitere
Informationen zu erhalten, rufen Sie „http://ij.start.canon“
auf und sehen Sie sich Häufig gestellte Fragen an.
a Tippen Sie auf die installierte
Anwendungssoftware.
b Befolgen Sie die Anweisungen auf dem Bildschirm,
um den Drucker zu registrieren.
c Stellen Sie sicher, dass der
rechte Bildschirm angezeigt wird.
Die Verbindung mit Ihrem Smartphone
ist jetzt hergestellt. Sie können jetzt
über Ihr Smartphone drucken.
Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen
Sie ab „Einlegen von Fotopapier“ auf Seite 8 weiter.
Lesen Sie auf Seite 8 weiter, um mit der
Einrichtung des Fax fortzufahren.
6
Die unten aufgeführten Verfahren unterscheiden sich auf iOS und Android. Wählen Sie Ihr Betriebssystem aus
und fahren Sie bei den entsprechenden Verfahren fort.
a Tippen Sie auf dem Startbildschirm Ihres Smartphones
auf Einstellungen (Settings) und anschließend in den
Wi-Fi-Einstellungen auf Canon_ij_XXXX.
a Tippen Sie auf die installierte
Anwendungssoftware.
b Befolgen Sie die Anweisungen auf dem Bildschirm,
um den Drucker zu registrieren.
b Tippen Sie auf die installierte
Anwendungssoftware.
c Befolgen Sie die Anweisungen auf dem Bildschirm,
um den Drucker zu registrieren.
Befolgen Sie die Anweisungen auf dem
Bildschirm, um mit der Einrichtung fortzufahren.
Bei Auswahl von Verb.methode Autom. Auswahl
(empfohlen) (Auto Select Conn. Method
(recommended)) auf dem Auswahlbildschirm für
die Verbindungsmethode wird die entsprechende
Verbindungsmethode abhängig von Ihrer
Umgebung automatisch ausgewählt.
Befolgen Sie die Anweisungen auf dem
Bildschirm, um mit der Einrichtung
fortzufahren.
• Die entsprechende Verbindungsmethode wird
abhängig von Ihrer Umgebung ausgewählt.
• Wenn auf dem Bildschirm Drucker registrieren
(Register Printer) wie unten abgebildet zwei
Druckernamen angezeigt werden, wählen Sie A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
DEUTSCH
Wenn Canon_ij_XXXX in der Liste nicht angezeigt
wird, lesen Sie weitere Informationen zum Betrieb
des Druckers unter „Vorbereitung des Druckers“
unten und wiederholen Sie dann Schritt a.
Wird die Meldung „Es ist kein Drucker registriert.
Druckereinrichtung ausführen? (Printer is
not registered. Perform printer setup?)“ nicht
angezeigt, lesen Sie untenstehend weitere
Informationen zum Betrieb des Druckers unter
„Vorbereitung des Druckers“, und warten Sie dann,
bis eine Meldung angezeigt wird.
c Stellen Sie sicher, dass der
rechte Bildschirm angezeigt
wird.
d Stellen Sie sicher, dass der
rechte Bildschirm angezeigt
wird.
Die Verbindung mit Ihrem Smartphone ist jetzt hergestellt. Sie können jetzt über Ihr
Smartphone drucken.
Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen Sie ab „Einlegen von Fotopapier“ auf Seite 8 weiter.
Lesen Sie auf Seite 8 weiter, um mit der Einrichtung des Fax fortzufahren.
Vorbereitung des Druckers
a Drücken Sie die Taste HOME am Drucker.
b Wählen Sie das Symbol unten links auf dem
HOME-Bildschirm.
a
c Wenn der folgende Bildschirm angezeigt wird,
wählen Sie Nein (No).
b
d Wählen Sie LAN-Einstell. (LAN settings) > WLAN (Wireless
LAN) > WLAN-Einrichtung (Wireless LAN setup) > Einfache
Drahtlos-Verb. (Easy wireless connect) in dieser Reihenfolge.
e Wählen Sie Ja (Yes).
f Kehren Sie zum Betrieb Ihres Smartphones zurück.
7
Einlegen von Fotopapier
Legen Sie Fotopapier in das hintere Fach ein.
1
Öffnen Sie die Abdeckung des hinteren Fachs
und ziehen Sie die Papierstütze heraus.
3
a Legen Sie mehrere Blätter Fotopapier mit
der bedruckbaren Seite nach oben ein.
b Verschieben Sie die rechte Papierführung,
um sie an der Seite des Papierstapels
auszurichten.
a
b
2
4
Schließen Sie die Abdeckung für den Einzugsschacht.
5
a Ziehen Sie das Papierausgabefach heraus.
b Öffnen Sie die Verlängerung des Ausgabefachs.
a Ö
ffnen Sie die Abdeckung für den
Einzugsschacht.
b Schieben Sie die rechte Papierführung
an das Ende.
a
b
Lesen Sie die Meldung auf dem Bildschirm des
Druckers und registrieren Sie die Informationen des
eingelegten Papiers.
b
a
Verwendung der Faxfunktion
Lesen Sie vor der Verwendung der Faxfunktion den Abschnitt Einrichten des FAX, um die Faxfunktion Ihres
Druckers einzurichten. Sie können über die folgenden Methoden auf Einrichten des FAX zugreifen.
■■ Öffnen über die Website
■■ Öffnen des auf Ihrem Computer installierten
Handbuchs
a Rufen Sie die Canon-Website auf.
Im folgenden Beispiel wird Windows 10 verwendet.
a Klicken Sie auf die Schaltfläche Start.
b Wählen Sie Einrichten.
b Klicken Sie auf Alle Apps (All apps) > Canon
TR7500 series On-Screen-Handbuch in dieser
Reihenfolge und öffnen Sie anschließend das
Basishandbuch.
c Wählen Sie Einrichten des FAX.
c Geben Sie den Modellnamen Ihres Druckers ein,
wenn der Bildschirm zur Auswahl eines Modells
angezeigt wird.
d Wählen Sie Vorbereitung des Fax
für die Verwendung.
8
1. Meegeleverde artikelen controleren
□ Netsnoer
5
Til het bedieningspaneel op en druk op de knop
AAN (ON).
6
Sleep over het scherm en tik op de gewenste taal.
□ Inkttanks voor installatie
□M
odulaire kabel
□ Installatie-cd-rom voor
Windows-pc
□V
eiligheidsinformatie en
belangrijke informatie
□A
an de Slag-gids (deze handleiding)
NEDERLANDS
1
Verwijder het verpakkingsmateriaal (zoals oranje
tape en beschermende folie op het aanraakscherm)
van de buitenkant van de printer.
Als u de printer gebruikt terwijl de beschermende
folie is geplaatst, kan dit leiden tot een storing.
2
7
Als het volgende scherm wordt weergegeven, tikt
u op uw land of regio om deze te selecteren.
8
Lees de berichten en volg de instructies op het
scherm.
a P
laats uw vingers in de openingen aan
weerszijden van de printer en open de
scaneenheid / klep.
b Verwijder de oranje tape.
a
NEDERLANDS
2. Verpakkingsmateriaal
verwijderen/de printer
inschakelen
b
3
4
Sluit de scaneenheid / klep.
9
Als u meer wilt weten over welke informatie
die wordt verzonden naar Canon, raadpleegt
u "Gegevens naar Canon verzenden" in
Veiligheidsinformatie en belangrijke informatie.
Selecteer OK.
Verbind het netsnoer diagonaal vanaf de achterkant..
Achterkant
Sluit nog geen kabels aan, behalve het netsnoer.
1
3. Inkttank plaatsen
1
Als de kleur niet op het scherm wordt weergegeven,
ook al hebt u de inkttank geplaatst, is de kleur van
de inkttank mogelijk onjuist of hebt u mogelijk een
inkttank met een ander modelnummer geïnstalleerd
die niet wordt ondersteund door deze printer. Plaats
een inkttank voor de juiste kleur of gebruik de
bijgeleverde inkttank voor de installatie.
Open de scaneenheid / klep.
aak de printkophouder (A) niet aan, totdat
R
deze stopt.
5
Plaats alle inkttanks op dezelfde manier als in
stap 4 en bevestig dat alle kleuren op het scherm
worden weergegeven.
6
Sluit de scaneenheid / klep.
(A)
2
a V
erwijder de oranje tape HELEMAAL.
b Verwijder de beschermende verpakking.
b
3
a
Verwijder het oranje kapje VOORZICHTIG met
uw vinger.
Als er een foutbericht op het scherm wordt
weergegeven, controleert u of de inkttanks correct
zijn geïnstalleerd.
4. P
apier plaatsen/printkop
uitlijnen
Duw niet op beide zijden van de
inkttank waarbij u de Y-vormige
luchtopening blokkeert.
4
Niet aanraken.
Voor een beter afdrukresultaat drukt u een patroon
Uitlijning printkop (Print Head Alignment) af en scant u dit.
1
Plaats de inkttank in de printkop en duw deze
stevig omlaag totdat deze op zijn plaats klikt.
a T
rek de cassette eruit.
b Verwijder de cassetteklep.
a
De door u ingestelde kleur van de inkttank wordt op
het scherm weergegeven.
b
2
2
Druk op de vergrendeling van de cassette
en schuif de cassette naar buiten.
3
Open de papiergeleiders en lijn de voorste geleider
uit met de markering voor A4.
4
a P
laats normaal papier van A4-formaat met
de afdrukzijde omlaag.
b Verschuif de rechter papiergeleider om deze
uit te lijnen met de zijkant van de papierstapel.
7
Selecteer OK als het volgende scherm wordt
weergegeven.
8
Zorg ervoor dat een patroon wordt afgedrukt voor
Uitlijning printkop (Print Head Alignment).
Het afdrukken duurt ongeveer 2 minuten.
c Lijn de papierstapel uit met de papiergeleider
NEDERLANDS
aan de voorkant.
b
a
c
9
Bevestig de cassetteklep en plaats de cassette.
a
b
In de volgende afbeelding ziet u de status nadat
de cassette is geplaatst.
NEDERLANDS
5
a O
pen de documentklep.
b Plaats het afgedrukte patroon op de glasplaat.
10 Sluit de documentklep en selecteer OK.
Zijde
6
a T
rek de papieruitvoerlade uit.
b Open het verlengstuk van de uitvoerlade.
OK als het volgende scherm wordt
11 Selecteer
weergegeven.
b
a
3
5. Voorbereiden op de verbinding
In de volgende omschrijving worden smartphones en
tablets gezamenlijk aangeduid met de term smartphone.
1
Alleen printer gebruiken
a Druk op de knop Stoppen (Stop) op de printer.
Selecteer Volgende (Next).
b Selecteer Niet verbinden (Do not connect) >
Ja (Yes) in deze volgorde.
2
Controleer of het volgende scherm wordt
weergegeven.
De installatie is nu voltooid.
Ga naar pagina 8 om verder te gaan met
de faxconfiguratie.
Ga vanaf hier verder naar de stap die past bij de manier
waarop u de printer gebruikt.
• De printer gebruiken door alleen verbinding te maken met een computer of zowel met een computer als een smartphone
"6-A. Verbinden met een computer"
• De printer gebruiken door deze alleen met een smartphone te verbinden
"6-B. Verbinden met een smartphone" op pagina 6
• De printer gebruiken zonder verbinding te maken met een computer of smartphone
"Alleen printer gebruiken"
Windows
6-A. Verbinden met een computer
Mac OS
U moet een verbinding configureren voor elke computer. Ga verder met de installatie vanaf stap 1 voor elke computer.
1
Start het installatiebestand voor een van beide methoden
of voor de methode
Downloaden van internet
a Open een webbrowser (
enzovoort) op uw computer.
b Voer de volgende URL in en ga naar de website
van Canon.
c Selecteer Installatie.
Hieronder worden de procedures voor Windows
en Mac OS beschreven. Als u een computer gebruikt
met een ander besturingssysteem dan Windows
of Mac OS, zoals Chrome OS, voert u de installatie
volgens de instructies op het scherm uit.
f Klik op Downloaden en download het
installatiebestand.
d Voer de modelnaam van uw printer in en klik op OK.
U kunt een modelnaam in de lijst selecteren.
e Klik op Installatie.
4
g Voer het gedownloade bestand uit.
Ga naar stap op de volgende pagina
om verder te gaan.
De installatie-cd-rom (alleen Windows) gebruiken
a Plaats de installatie-cd-rom in de computer.
■■ Wanneer u Windows 10 of Windows 8.1 gebruikt:
b Wanneer het volgende bericht aan de rechterkant van
uw computerscherm wordt weergegeven, klikt u erop.
Wanneer dit bericht niet wordt weergegeven (of wanneer
het is verdwenen)
1. Klik op Verkenner (File Explorer) op de taakbalk.
NEDERLANDS
d Als het dialoogvenster Gebruikersaccount
beheren (User Account Control) wordt geopend,
klikt u op Ja (Yes).
of
2. Klik op Deze pc (This PC) aan de linkerkant van het
geopende venster.
3. Dubbelklik op het
cd-pictogram aan de rechterkant van
het venster.
Als de inhoud van de cd-rom wordt weergegeven,
dubbelklikt u op Msetup4.exe.
4. Ga naar stap d.
■■ Wanneer u Windows 7 gebruikt:
b Wanneer het scherm Automatisch afspelen
(AutoPlay) wordt geopend, klikt u op Msetup4.exe
uitvoeren (Run Msetup4.exe).
Wanneer het scherm Automatisch afspelen (AutoPlay)
niet wordt geopend
1. Klik op Computer in het menu Start.
2. Dubbelklik op het
cd-pictogram aan de rechterkant van
het geopende venster.
Als de inhoud van de cd-rom wordt weergegeven,
dubbelklikt u op Msetup4.exe.
NEDERLANDS
c Klik op Msetup4.exe uitvoeren (Run Msetup4.exe)
als het volgende scherm wordt weergegeven.
c Als het dialoogvenster Gebruikersaccount
beheren (User Account Control) wordt geopend,
klikt u op Doorgaan (Continue).
Ga naar stap
2
.
om verder te gaan.
Klik op Beginnen met instellen (Start Setup).
Klik op Afsluiten (Exit) als het volgende
scherm wordt weergegeven.
Volg de instructies op het
scherm om door te gaan
met de installatie.
De verbinding met de computer is nu voltooid. U kunt afdrukken vanaf uw computer.
Ga naar pagina 8 om verder te gaan met de faxconfiguratie.
5
iOS
6-B. Verbinden met een smartphone
Android
U moet een verbinding instellen voor elke smartphone. Ga verder met de installatie vanaf stap 1 voor elke smartphone.
Voorbereiding
• Schakel Wi-Fi in op uw smartphone.
• Als u een draadloze router hebt, sluit u uw smartphone aan op de draadloze router die u met de printer wilt verbinden.
* Raadpleeg voor de stappen de handleiding van uw smartphone en de draadloze router of neem contact op met de desbetreffende fabrikant.
1
Installeer de toepassing Canon PRINT Inkjet/SELPHY op uw smartphone.
: Zoek "Canon PRINT" in de App Store.
: Zoek "Canon PRINT" in Google Play.
Of ga naar de Canon-website door de QR-code te scannen.
* Verbind uw smartphone niet draadloos met internet terwijl de printer rechtstreeks met de smartphone is verbonden.
In dat geval kunnen kosten in rekening worden gebracht, afhankelijk van uw contract met uw telefoonaanbieder.
* Er kunnen maximaal 5 apparaten rechtstreeks via een draadloze LAN-verbinding met de printer worden verbonden.
2
Controleer het scherm van de printer.
Het scherm wordt uitgeschakeld als er gedurende ongeveer 10 minuten geen handelingen plaatsvinden. Druk op
een van de knoppen op het bedieningspaneel (behalve de knop AAN (ON)) om het scherm weer te geven.
■■ Als het volgende scherm wordt weergegeven:
Controleer het pictogram linksonder en ga verder
met
of
.
Het volgende pictogram wordt
weergegeven.
(De printer is verbonden met een netwerk.)
JA
■■ Als het volgende scherm wordt weergegeven:
Ga verder met
.
Nee (ga verder met
).
Als
wordt weergegeven, kan de printer niet communiceren
via een draadloze LAN-verbinding. Ga voor meer informatie
naar "http://ij.start.canon" en lees de Veelgestelde vragen.
a Tik op de geïnstalleerde
toepassing.
b Volg de instructies op het scherm om de printer
te registreren.
c Controleer of het scherm
rechts wordt weergegeven.
De verbinding met de smartphone is
nu voltooid. U kunt afdrukken vanaf
uw smartphone.
Als u foto's wilt afdrukken, plaatst u fotopapier. Ga verder
met "Fotopapier plaatsen" op pagina 8.
Ga naar pagina 8 om verder te gaan met
de faxconfiguratie.
6
De onderstaande procedures zijn van toepassing op iOS of Android. Selecteer uw besturingssysteem en ga verder
naar de desbetreffende procedure.
a Tik op Instellingen (Settings) op het beginscherm
van uw smartphone en tik op Canon_ij_XXXX bij
de instellingen voor Wi-Fi.
a Tik op de geïnstalleerde toepassing.
b Volg de instructies op het scherm om de printer
te registreren.
NEDERLANDS
b Tik op de geïnstalleerde toepassing.
c Volg de instructies op het scherm om de printer
te registreren.
Volg de instructies op het scherm om door te
gaan met de installatie.
Als u Verb.methode autom. selecteren
(aanbev.) (Auto Select Conn. Method
(recommended)) selecteert in het selectiescherm
voor de verbindingsmethode, wordt de juiste
verbindingsmethode automatisch geselecteerd
op basis van uw omgeving.
Volg de instructies op het scherm om door
te gaan met de installatie.
• De juiste verbindingsmethode voor uw omgeving
wordt geselecteerd.
• Als er twee printernamen worden weergegeven
op het scherm Printer registreren (Register
Printer), zoals hieronder, selecteert u A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Controleer of het scherm
rechts wordt weergegeven.
d Controleer of het scherm
rechts wordt weergegeven.
NEDERLANDS
Als Canon_ij_XXXX niet wordt weergegeven in de
lijst, raadpleegt u "De printer voorbereiden" hieronder
om de printer te bedienen en herhaalt u stap a.
Als het bericht "Printer is niet geregistreerd.
Printerinstallatie uitvoeren? (Printer is not
registered. Perform printer setup?)" niet
wordt weergegeven, raadpleegt u "De printer
voorbereiden" hieronder om de printer te bedienen
en wacht u daarna even tot het bericht wordt
weergegeven.
De verbinding met de smartphone is nu voltooid. U kunt afdrukken vanaf uw smartphone.
Als u foto's wilt afdrukken, plaatst u fotopapier. Ga verder met "Fotopapier plaatsen" op pagina 8.
Ga naar pagina 8 om verder te gaan met de faxconfiguratie.
De printer voorbereiden
a Druk op de knop HOME op de printer.
b Selecteer het pictogram linksonder op het HOMEscherm.
a
c Selecteer Nee (No) als het volgende scherm wordt
weergegeven.
b
d Selecteer LAN-instell. (LAN settings) > Draadloos
LAN (Wireless LAN) > Draadloos LAN instellen
(Wireless LAN setup) > Eenv. draadloos verbinden
(Easy wireless connect) in deze volgorde.
e Selecteer Ja (Yes).
f Ga verder met de bediening van uw smartphone.
7
Fotopapier plaatsen
Plaats fotopapier in de achterste lade.
1
Open de klep van de achterste lade en trek
de papiersteun uit.
3
a Plaats een aantal vellen fotopapier met
de afdrukzijde omhoog.
b Verschuif de rechter papiergeleider om deze
uit te lijnen met de zijkant van de papierstapel.
a
b
2
4
Sluit het klepje over de invoersleuf.
5
a Trek de papieruitvoerlade uit.
b Open het verlengstuk van de uitvoerlade.
Lees het bericht op het scherm van de printer en
registreer de gegevens van het geplaatste papier.
a O
pen het klepje over de invoersleuf.
b Schuif de rechter papiergeleider naar het
uiteinde.
a
b
b
a
De faxfunctie gebruiken
Voordat u de faxfunctie gebruikt, raadpleegt u De fax instellen om de faxfunctie van de printer in te stellen. U kunt
De fax instellen raadplegen via een van de volgende methoden.
■■ Openen Van de website
■■ Openen via de handleiding die op uw computer
is geïnstalleerd
a Ga naar de Canon-website.
In het volgende voorbeeld wordt Windows 10 gebruikt.
a Klik op de knop Start.
b Selecteer Installatie.
c Wanneer het scherm verschijnt waarin u een model
moet selecteren, voert u de modelnaam van uw
printer in.
d Selecteer De fax gereed maken
voor gebruik.
8
b Klik op Alle apps (All apps) > Canon TR7500 series
Schermhandleiding in deze volgorde en open
de Basis Handleiding.
c Selecteer De fax instellen.
1. Verifica degli elementi inclusi
5
Sollevare il pannello dei comandi e premere
il pulsante ON.
6
Scorrere lo schermo e toccare la lingua per
selezionarla.
7
Se viene visualizzata la seguente schermata,
toccare il Paese o la regione da selezionare.
8
Leggere i messaggi e seguire le istruzioni a video.
□ Serbatoi d'inchiostro per
eseguire l'impostazione
□ Cavo di alimentazione
□ CD-ROM di installazione
per PC Windows
□C
avo modulare
□ Informazioni importanti e sulla
sicurezza
□ Guida Rapida (questo manuale)
2. Rimozione del materiale
di imballaggio / Accensione
della stampante
1
Rimuovere il materiale di imballaggio (ad esempio
il nastro arancione e la pellicola protettiva sul
touchscreen) dall'esterno della stampante.
L'utilizzo della stampante con la pellicola protettiva
attaccata potrebbe causare un malfunzionamento.
2
a A
fferrare le cavità presenti su entrambi i lati
della stampante con le dita e aprire l'unità di
scansione/il coperchio.
b Rimuovere il nastro arancione.
a
3
ITALIANO
b
Chiudere l'unità di scansione / coperchio.
Per i dettagli sulle informazioni inviate a Canon, fare
riferimento a "Invio di dati a Canon" in Informazioni
importanti e sulla sicurezza.
4
9
Selezionare OK.
Collegare il cavo di alimentazione diagonalmente
dalla parte posteriore.
Retro
Non collegare ancora alcun cavo, ad eccezione del
cavo di alimentazione.
1
3. Installazione del serbatoio
d'inchiostro
1
Se il colore non viene visualizzato sullo schermo
anche se il serbatoio d'inchiostro è stato installato,
il colore del serbatoio d'inchiostro potrebbe non essere
corretto oppure potrebbe essere stato installato un
serbatoio d'inchiostro che non è supportato da questa
stampante, come un serbatoio con un numero di
modello diverso. Installare un serbatoio d'inchiostro
per il colore corretto o utilizzare il serbatoio d'inchiostro
fornito per l'impostazione.
Aprire l'unità di scansione/il coperchio.
on toccare il supporto della testina di stampa
N
(A) finché non si ferma.
5
Installare tutti i serbatoi d'inchiostro come descritto
al punto 4 e confermare che tutti i colori vengono
visualizzati sullo schermo.
6
Chiudere l'unità di scansione / coperchio.
(A)
2
a Rimuovere COMPLETAMENTE il nastro arancione.
b Rimuovere l'involucro di protezione.
b
3
a
Afferrare il coperchietto arancione con il dito per
rimuoverlo DELICATAMENTE.
Se viene visualizzato un messaggio di errore sullo
schermo, assicurarsi che i serbatoi d'inchiostro
siano installati correttamente.
4. C
aricamento della carta /
Allineamento della testina
di stampa
Non premere i due lati del serbatoio
d'inchiostro quando il foro dell'aria a
forma di Y è bloccato.
4
Non toccare.
Inserire il serbatoio d'inchiostro nella testina di
stampa e spingerlo fermamente finché non scatta
in posizione.
Per ottenere risultati migliori, stampare un motivo per
Allineamento testina di stampa (Print Head Alignment)
ed eseguirne la scansione.
1
a E
strarre il cassetto.
b Rimuovere il coperchio del cassetto.
a
Il colore del serbatoio d'inchiostro impostato viene
visualizzato sullo schermo.
b
2
2
Mentre si preme il blocco del cassetto, estendere
il cassetto.
3
Aprire le guide della carta, quindi allineare la guida
anteriore con il segno A4.
4
a C
aricare carta normale in formato A4 con il
lato di stampa rivolto verso il basso.
b Far scorrere la guida della carta di destra per
allinearla con il lato della pila di carta.
7
Se viene visualizzata questa schermata,
selezionare OK.
8
Assicurarsi che venga stampato un motivo per
Allineamento testina di stampa (Print Head
Alignment).
Sono necessari circa 2 minuti per portare a termine
la stampa.
c A
llineare la pila di carta con la guida della
carta anteriore.
b
a
c
5
Posizionare il coperchio del cassetto e inserire
il cassetto.
9
a A
prire il coperchio dei documenti.
b Caricare il motivo stampato sul piano di lettura
in vetro.
a
La seguente figura mostra lo stato dopo l'inserimento
del cassetto.
Lato
6
a E
strarre il vassoio di uscita della carta.
b Aprire l'estensione del vassoio di uscita.
b
Dopo avere chiuso il coperchio dei documenti,
10 selezionare
OK.
ITALIANO
b
viene visualizzata questa schermata,
11 Se
selezionare OK.
a
3
5. Preparazione per la connessione
Utilizzare esclusivamente la stampante
a Premere il pulsante Stop sulla stampante.
Nella seguente descrizione, i dispositivi smartphone e
tablet sono indicati collettivamente come smartphone.
1
Selezionare Avanti (Next).
b Selezionare Non connettere (Do not connect) >
Sì (Yes) in questo ordine.
2
Accertarsi che venga visualizzata la schermata
seguente.
L'impostazione è ora completata.
Per continuare la configurazione del fax, passare
alla pagina 8.
D'ora in avanti, passare al punto adeguato in base a come
si utilizza la stampante.
• Per utilizzare la stampante stabilendo una connessione solo a un computer oppure a un computer e uno smartphone
"6-A. Connessione a computer"
• Per utilizzare la stampante stabilendo una connessione solo a uno smartphone
"6-B. Connessione a smartphone" a pagina 6
• Per utilizzare la stampante senza stabilire una connessione a un computer o uno smartphone
"Utilizzare esclusivamente la stampante"
Windows
6-A. Connessione a computer
Mac OS
È necessario impostare una connessione per ciascun computer. Procedere con l'impostazione dal passo 1 per ciascun computer.
1
Avviare il file di configurazione per il metodo
o il metodo
.
Scaricamento da Internet
a Aprire un browser Web ( , ecc.) sul computer.
b Immettere il seguente URL e accedere al sito
Web Canon.
c Selezionare Impostazione.
e Fare clic su Impostazione.
Di seguito sono descritte le procedure per Windows
e Mac OS. Se si utilizza un computer con un
sistema operativo diverso da Windows o Mac OS,
ad esempio un Chrome OS, eseguire l'impostazione
seguendo le istruzioni a video.
f Fare clic su Scarica e scaricare il file di configurazione.
d Immettere il nome modello della stampante e fare clic
su OK.
È possibile selezionare un nome modello dall'elenco.
g Eseguire il file scaricato.
Passare al punto nella pagina
successiva per continuare.
4
Utilizzo del CD-ROM di installazione (solo Windows)
a Caricare il CD-ROM di installazione nel computer.
■■ Quando si utilizza Windows 10 o Windows 8.1:
b Quando il seguente messaggio viene visualizzato
nella parte destra dello schermo del computer,
fare clic sul messaggio.
Quando non viene visualizzato questo messaggio
(o il messaggio è scomparso)
1. Fare clic su File Explorer sulla barra delle applicazioni.
o
c Se viene visualizzata questa schermata, fare clic
su Esegui Msetup4.exe (Run Msetup4.exe).
2. Fare clic su Questo PC (This PC) sul lato sinistro
della finestra visualizzata.
sull'icona del CD-ROM sul lato
3. Fare doppio clic
destro della finestra.
Se viene visualizzato il contenuto del CD-ROM, fare
doppio clic su Msetup4.exe.
4. Passare al punto d.
d Se viene visualizzata la finestra di dialogo
Controllo account utente (User Account
Control), fare clic su Sì (Yes).
b Quando viene visualizzata la schermata Riprod.
automatica (AutoPlay), fare clic su Esegui
Msetup4.exe (Run Msetup4.exe).
Quando non viene visualizzata la schermata Riprod.
automatica (AutoPlay)
1. Fare clic su Computer nel menu di avvio.
2. Fare doppio clic
sull'icona del CD-ROM sul lato
destro della finestra aperta.
Se viene visualizzato il contenuto del CD-ROM, fare
doppio clic su Msetup4.exe.
c Se viene visualizzata la finestra di dialogo
Controllo account utente (User Account
Control), fare clic su Continua (Continue).
Passare al punto
2
ITALIANO
■■ Quando si utilizza Windows 7:
per continuare.
Fare clic su Avvia impostazione
(Start Setup).
Se viene visualizzata questa schermata,
fare clic su Esci (Exit).
Seguire le istruzioni a
video per procedere con
l'impostazione.
La connessione con il computer è ora completata. È possibile stampare dal computer.
Per continuare la configurazione del fax, passare alla pagina 8.
5
iOS
6-B. Connessione a smartphone
Android
È necessario impostare una connessione per ogni smartphone. Procedere con l'impostazione dal passo 1 per ciascuno
smartphone.
Preparazione
• Attivare il Wi-Fi sullo smartphone.
• Se si dispone di un router wireless, connettere lo smartphone al router wireless da collegare alla stampante.
* Per informazioni sul funzionamento, fare riferimento ai manuali dello smartphone e del router wireless o contattare i rispettivi produttori.
1
Installare il software dell'applicazione Canon PRINT Inkjet/SELPHY nello smartphone.
: cercare "Canon PRINT" in App Store.
: cercare "Canon PRINT" in Google Play.
In alternativa, accedere al sito Web di Canon eseguendo la scansione del codice QR.
2
* Potrebbe non essere possibile connettere lo smartphone a Internet in modalità wireless mentre la stampante
è connessa direttamente allo smartphone. In tal caso, a seconda del contratto stipulato con il fornitore di servizi
potrebbe essere addebitato un costo.
* È possibile connettere un massimo di 5 periferiche alla stampante direttamente tramite connessione LAN wireless.
Controllare il display sulla stampante.
Lo schermo si spegne quando non viene eseguita alcuna operazione per circa 10 minuti. Premere uno dei pulsanti
sul pannello dei comandi (tranne il pulsante ON) per visualizzare lo schermo.
■■ Se viene visualizzata la seguente schermata:
Controllare l'icona in basso a sinistra e passare
a
o
.
Viene visualizzata la seguente icona.
(La stampante è connessa a una rete.)
SÌ
■■ Se viene visualizzata la seguente schermata:
Passare a
.
No (Passare a
.)
Se viene visualizzato
, la stampante non può
comunicare tramite connessione LAN wireless. Per
informazioni dettagliate, accedere a "http://ij.start.canon"
e vedere Domande frequenti.
a Toccare il software
dell'applicazione installata.
b Seguire le istruzioni a video per registrare
la stampante.
c Accertarsi che venga
visualizzata la schermata
a destra.
La connessione con lo smartphone
è ora completata. È possibile stampare
dallo smartphone.
Per stampare foto, caricare carta fotografica.
Fare riferimento alla sezione "Caricamento di carta
fotografica" a pagina 8.
Per continuare la configurazione del fax,
passare alla pagina 8.
6
Le procedure riportate di seguito variano a seconda se il sistema operativo è iOS o Android. Selezionare
il sistema operativo in uso e continuare con la procedura appropriata.
a Toccare Impostazioni (Settings) nella schermata
iniziale dello smartphone, quindi toccare Canon_ij_
XXXX nelle impostazioni Wi-Fi.
a Toccare il software dell'applicazione
installata.
b Seguire le istruzioni a video per registrare
la stampante.
Se Canon_ij_XXXX non appare nell'elenco, vedere
"Preparazione per la stampante" di seguito per
utilizzare la stampante e ripetere il passo a.
b Toccare il software dell'applicazione
installata.
c Seguire le istruzioni a video per registrare la stampante.
Seguire le istruzioni a video per procedere con
l'impostazione.
Se si seleziona Selez. auto. met. di conn.
(consigliata) (Auto Select Conn. Method
(recommended)) nella schermata di selezione del
metodo di connessione, il metodo di connessione
appropriato viene selezionato automaticamente a
seconda dell'ambiente.
Se un messaggio indicante "Stampante
non registrata. Eseguire l'impostazione
stampante? (Printer is not registered. Perform
printer setup?)" non viene visualizzato, vedere
"Preparazione per la stampante" di seguito per
utilizzare la stampante e attendere finché non viene
visualizzato il messaggio.
Seguire le istruzioni a video per procedere con
l'impostazione.
• Il metodo di connessione appropriato viene
selezionato in base al proprio ambiente operativo.
• Se due nomi di stampante vengono visualizzati
nella schermata Registra stampante (Register
Printer) come illustrato di seguito, selezionare A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Accertarsi che venga
visualizzata la schermata
a destra.
La connessione con lo smartphone è ora completata. È possibile stampare dallo
smartphone.
ITALIANO
d Accertarsi che venga
visualizzata la schermata
a destra.
Per stampare foto, caricare carta fotografica. Fare riferimento alla sezione "Caricamento di carta fotografica" a pagina 8.
Per continuare la configurazione del fax, passare alla pagina 8.
Preparazione per la stampante
a Premere il pulsante HOME sulla stampante.
c Se viene visualizzata questa schermata, selezionare No.
b Selezionare l'icona nella parte inferiore sinistra della
schermata HOME.
a
b
d Selezionare Impostaz. LAN (LAN settings) >
LAN wireless (Wireless LAN) > Impostazione LAN
wireless (Wireless LAN setup) > Connessione w.less
facile (Easy wireless connect) in questo ordine.
e Selezionare Sì (Yes).
f Riprendere le operazioni sullo smartphone.
7
Caricamento di carta fotografica
Caricare la carta fotografica nel vassoio posteriore.
1
Aprire il coperchio del vassoio posteriore
ed estrarre il supporto per la carta.
3
a Caricare diversi fogli di carta fotografica con
il lato di stampa rivolto verso l'alto.
b Far scorrere la guida della carta di destra
per allinearla con il lato della pila di carta.
a
b
2
4
Chiudere il coperchio dell'alimentatore manuale.
5
a Estrarre il vassoio di uscita della carta.
b Aprire l'estensione del vassoio di uscita.
Leggere il messaggio sullo schermo della stampante
e registrare le informazioni della carta caricata.
a A
prire il coperchio dell'alimentatore manuale.
b Far scorrere la guida della carta di destra
fino all'estremità.
a
b
b
a
Utilizzo della funzione fax
Prima di utilizzare la funzione fax, fare riferimento a Impostazione del FAX per impostare la funzione fax della
stampante. È possibile fare riferimento a Impostazione del FAX attenendosi a uno dei seguenti due metodi.
■■ Apertura dal sito Web
■■ Apertura dal manuale installato sul computer
a Accedere al sito Web Canon.
Di seguito è riportato un esempio con Windows 10.
a Fare clic sul pulsante Avvio (Start).
b Fare clic su Tutte le app (All apps) > Canon TR7500
series Manuale a video in questo ordine, quindi
aprire il Manuale di base.
b Selezionare Impostazione.
c Quando viene visualizzata la schermata per la
selezione di un modello, immettere il nome del
modello della stampante.
d Selezionare Rendere il fax pronto
all'uso.
8
c Selezionare Impostazione del FAX.
1. Verificando os itens incluídos
□ Cabo de alimentação
□ Cartuchos de tinta para
configuração
□ CD-ROM de instalação
para PC com Windows
5
Levante o painel de controle e aperte o botão
ATIVADO (ON).
6
Arraste a tela e toque em um idioma para
selecioná-lo.
7
Se a tela a seguir for exibida, toque em seu país
ou região para selecionar.
8
Leia as mensagens e siga as instruções na tela.
□C
abo modular
□ Informações Importantes e Sobre
Segurança
□ Para Começar (este manual)
2. Removendo os materiais
de embalagem/ligando
a impressora
1
Remova todos os materiais de embalagem (como
a fita laranja e o filme de proteção da tela sensível
ao toque) da parte externa da impressora.
Usar a impressora com o filme de proteção pode
ocasionar problemas de funcionamento.
2
a E
ncaixe seus dedos nas cavidades
laterais da impressora e abra a unidade
de digitalização/tampa.
b Remova a fita laranja.
a
b
Feche a unidade de digitalização/tampa.
Para obter detalhes sobre as informações enviadas
para a Canon, consulte “Enviando dados à Canon”
em Informações Importantes e Sobre Segurança.
9
4
Conecte o cabo de alimentação na diagonal
a partir da parte de trás.
Selecione OK.
PORTUGUÊS
3
Parte traseira
Não conecte os cabos ainda, exceto o cabo
de alimentação.
1
3. Instalando o cartucho
de tinta
1
Se a cor não for exibida na tela mesmo que você
tenha instalado o cartucho de tinta, a cor do cartucho
de tinta pode estar errada ou você pode ter instalado
um cartucho de tinta que não é suportado por esta
impressora, como com um número do modelo diferente.
Instale um cartucho de tinta para a cor correta ou use
o cartucho de tinta fornecido para configuração.
Abra a unidade de digitalização/tampa.
ão toque no suporte da cabeça de impressão
N
(A) antes de ele parar.
5
Instale todos os cartuchos de tinta da mesma forma
que na etapa 4 e confirme se todas as cores são
exibidas na tela.
6
Feche a unidade de digitalização/tampa.
(A)
2
a R
emova COMPLETAMENTE a fita laranja.
b Retire a película de proteção.
b
3
a
Puxe a aba laranja CUIDADOSAMENTE.
Se uma mensagem de erro for exibida na tela, verifique
se os cartuchos de tinta estão instalados corretamente.
4. C
olocando papel/alinhando
a cabeça de impressão
Não empurre as laterais do cartucho
de tinta se a saída de ar em forma
de Y estiver bloqueada.
4
Não toque.
Insira o cartucho de tinta na cabeça de impressão
e empurre-o para baixo até que ele se encaixe
no lugar.
Para obter um resultado de impressão melhor, imprima
e digitalize um padrão para Alinhamento da cabeça de
impressão (Print Head Alignment).
1
a P
uxe o cassete para fora.
b Remova a tampa do cassete.
a
A cor do cartucho de tinta que você definir será
exibida na tela.
b
2
2
Enquanto pressiona a trava do cassete, estenda
o cassete.
3
Abra as guias do papel e posicione-as
na marcação A4.
7
Se a tela a seguir for exibida, selecione OK.
4
a C
oloque papel tamanho A4 simples com
o lado a ser impresso voltado para baixo.
b Deslize a guia do papel direita para alinhá-la
à pilha de papel.
8
Verifique se um padrão é impresso para Alinhamento
da cabeça de impressão (Print Head Alignment).
O término da impressão leva cerca de 2 minutos.
c A
linhe a pilha de papel com a guia do papel
frontal.
b
a
c
9
5
a A
bra a tampa de documentos.
b Coloque o padrão impresso no vidro
de exposição.
Coloque a tampa do cassete e insira o cassete.
a
b
A figura a seguir mostra o estado depois que
o cassete foi inserido.
de fechar a tampa de documentos,
10 Depois
selecione OK.
6
a P
uxe para fora a bandeja de saída do papel.
b Abra a extensão da bandeja de saída.
11 Se a tela a seguir for exibida, selecione OK.
PORTUGUÊS
Lado
b
a
3
5. Preparando para a conexão
Usar somente a impressora
Na descrição abaixo, smartphone se refere coletivamente
a smartphones e tablets.
1
a Pressione o botão Parar (Stop) na impressora.
Selecione Avançar (Next).
b Selecione Não conectar (Do not connect) >
Sim (Yes) nesta ordem.
2
Certifique-se de que a tela a seguir seja exibida.
A configuração foi concluída.
Daqui em diante, prossiga para uma etapa que esteja
de acordo com a forma como você usa a impressora.
Para continuar com a configuração do fax, prossiga
até a página 8.
• Para utilizar a impressora por meio de conexão a apenas um computador ou a um computador e um smartphone
“6-A. Conectando a um computador”
• Para utilizar a impressora por meio de conexão a apenas um smartphone
“6-B. Conectando a um smartphone” na página 6
• Para utilizar a impressora sem conexão a um computador ou smartphone
“Usar somente a impressora”
Windows
6-A. Conectando a um computador
Mac OS
Você precisará definir uma configuração de conexão para cada computador. Comece a configuração de cada computador
pela etapa 1.
1
Inicie o arquivo de instalação para o método
ou o método
.
Fazendo o download da Internet
a Abra um navegador (
etc.) em seu computador.
b Digite a URL a seguir e acesse o site da Canon.
c Selecione Configurar.
Veja abaixo os procedimentos para Windows e Mac
OS. Se você estiver usando um computador com um
sistema operacional que não seja Windows ou Mac
OS, como o Chrome OS, faça a configuração de
acordo com as instruções na tela.
f Clique em Download e faça download do arquivo
de configuração.
d Informe o nome do modelo de sua impressora
e clique em OK.
Você pode selecionar um nome de modelo na lista.
e Clique em Configuração.
4
g Execute o arquivo baixado.
Siga para a etapa
para continuar.
na próxima página
Usando o CD-ROM de instalação (somente Windows)
a Insira o CD-ROM de instalação no computador.
■■ Ao usar Windows 10 ou Windows 8.1:
b Clique na mensagem a seguir quando ela for
exibida no lado direito da tela do computador.
Quando esta mensagem não aparecer (ou tiver
desaparecido)
1. Clique em Explorador de Arquivos (File Explorer)
na barra de ferramentas.
c Se a tela a seguir for exibida, clique em Executar
Msetup4.exe (Run Msetup4.exe).
d Se a caixa de diálogo Controle de Conta de
Usuário (User Account Control) for exibida,
clique em Sim (Yes).
ou
2. Clique em Este PC (This PC) no lado esquerdo da
janela aberta.
3. Clique duas vezes no ícone do CD-ROM
no lado
direito da janela.
Se o conteúdo do CD-ROM aparecer, clique duas
vezes em Msetup4.exe.
4. Prossiga para a etapa d.
■■ Ao usar Windows 7:
b Quando a tela Reprodução Automática
(AutoPlay) for exibida, clique em Executar
Msetup4.exe (Run Msetup4.exe).
Quando a tela Reprodução Automática (AutoPlay)
não for exibida
1. Clique em Computador (Computer) no menu Iniciar.
2. Clique duas vezes no ícone do CD-ROM
no lado
direito da janela aberta.
Se o conteúdo do CD-ROM aparecer, clique duas
vezes em Msetup4.exe.
c Se a caixa de diálogo Controle de Conta de Usuário
(User Account Control) for exibida, clique em
Continuar (Continue).
2
para continuar.
Clique em Iniciar configuração (Start Setup).
Se a seguinte tela for exibida,
clique em Sair (Exit).
PORTUGUÊS
Siga para a etapa
Siga as instruções na tela
para prosseguir com a
configuração.
A conexão com o computador foi concluída. Você já pode imprimir usando o computador.
Para continuar com a configuração do fax, prossiga até a página 8.
5
iOS
6-B. Conectando a um smartphone
Android
Você precisará configurar uma conexão para cada smartphone. Comece a configuração de cada smartphone pela etapa 1.
Preparação
• Ative o Wi-Fi em seu smartphone.
• Se você tiver um roteador sem fio, conecte seu smartphone ao roteador sem fio que você deseja conectar à impressora.
* Para obter informações sobre operações, consulte os manuais do seu smartphone e do seu roteador sem fio ou entre em
contato com seus respectivos fabricantes.
1
Instale o software aplicativo Canon PRINT Inkjet/SELPHY em seu smartphone.
: Pesquise por “Canon PRINT” no App Store.
: Pesquise por “Canon PRINT” no Google Play.
Ou acesse o site da Canon digitalizando o código QR.
* Não é possível conectar seu smartphone à Internet por meio de uma conexão sem fio se a impressora estiver diretamente
conectada ao seu smartphone. Nesse caso, você poderá ser cobrado dependendo do contrato com seu provedor de serviço.
* Até 5 dispositivos podem ser diretamente conectados à impressora por meio de uma conexão de LAN sem fio.
2
Verifique a tela da impressora.
A tela desliga quando nenhuma operação é realizada por cerca de 10 minutos. Pressione um dos botões do painel
de controle (exceto o botão ATIVADO (ON)) para exibir a tela.
■■ Se a tela a seguir for exibida:
Verifique o ícone no canto inferior esquerdo
e prossiga para
ou
.
O seguinte ícone é exibido.
(A impressora está conectada a uma rede.)
SIM
■■ Se a tela a seguir for exibida:
Prossiga para
.
Não (Prossiga para
.)
Se
for exibido, a impressora não poderá se comunicar
por meio de uma conexão de LAN sem fio. Para obter
detalhes, acesse “http://ij.start.canon” e consulte a seção
Perguntas Frequentes.
a Toque no software aplicativo
instalado.
b Siga as instruções na tela para registrar a impressora.
c Certifique-se de que a tela
à direita foi exibida.
A conexão com seu smartphone foi
concluída. Você já pode imprimir usando
seu smartphone.
Para imprimir fotos, coloque papel fotográfico. Prossiga
para “Colocando papel fotográfico” na página 8.
Para continuar com a configuração
do fax, prossiga até a página 8.
6
Os procedimentos descritos abaixo podem variar para iOS e Android. Selecione seu sistema operacional
e continue com o procedimento.
a Toque em Configurações (Settings) na tela inicial
do seu smartphone e depois em Canon_ij_XXXX
nas configurações de Wi-Fi.
a Toque no software aplicativo instalado.
b Siga as instruções na tela para registrar a impressora.
Se Canon_ij_XXXX não estiver na lista, consulte
a seção “Preparação para a impressora” abaixo
para operar a impressora e repita a etapa a.
b Toque no software aplicativo instalado.
c Siga as instruções na tela para registrar a impressora.
Siga as instruções na tela para prosseguir com
a configuração.
Se você selecionar Sel. Conexão auto. Método
(recomendado) (Auto Select Conn. Method
(recommended)) na tela de seleção do método
de conexão, o método de conexão será selecionado
automaticamente de acordo com o seu ambiente.
Se a mensagem “A impressora não está registrada.
Executar configuração da impressora? (Printer
is not registered. Perform printer setup?)” não
for exibida, consulte a seção “Preparação para
a impressora” abaixo para operar a impressora
e aguarde até que a mensagem seja exibida.
Siga as instruções na tela para prosseguir com
a configuração.
• O método de conexão apropriado é selecionado
de acordo com o seu ambiente.
• Se forem exibidos dois nomes de impressora
na tela Registrar impressora (Register Printer)
como mostrado abaixo, selecione A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Certifique-se de que a tela
à direita foi exibida.
d Certifique-se de que a tela
à direita foi exibida.
A conexão com seu smartphone foi concluída. Você já pode imprimir usando seu
smartphone.
Para continuar com a configuração do fax, prossiga até a página 8.
Preparação para a impressora
a Pressione o botão INÍCIO (HOME) na impressora.
c Se a tela a seguir for exibida, selecione Não (No).
b Selecione o ícone no canto inferior esquerdo
da tela INÍCIO.
a
PORTUGUÊS
Para imprimir fotos, coloque papel fotográfico. Prossiga para “Colocando papel fotográfico” na página 8.
b
d Selecione Configs. LAN (LAN settings) >
LAN sem-fio (Wireless LAN) > Configuração de
LAN s/ fio (Wireless LAN setup) > Conexão sem
fio Easy (Easy wireless connect), nesta ordem.
e Selecione Sim (Yes).
f Retorne para a operação com seu smartphone.
7
Colocando papel fotográfico
Coloque o papel fotográfico na bandeja traseira.
1
Abra a tampa da bandeja traseira e puxe o suporte
de papel para fora.
3
a C
oloque várias folhas de papel fotográfico
com o lado a ser impresso voltado para cima.
b Deslize a guia do papel direita para alinhá-la
à pilha de papel.
a
b
2
4
Feche a tampa do slot de alimentação.
5
a Puxe para fora a bandeja de saída do papel.
b Abra a extensão da bandeja de saída.
Leia a mensagem exibida na tela da impressora e
registre as informações do papel carregado.
a A
bra a tampa do slot de alimentação.
b Deslize a guia do papel direita até o final.
a
b
b
a
Usando a função de fax
Antes de usar a função de fax, consulte Configurando o FAX para configurar essa função na impressora. Você
pode consultar a seção Configurando o FAX a partir dos métodos a seguir.
■■ Abrindo a partir do site
■■ Abrindo a partir do manual instalado no computador
a Acesse o site da Canon.
Veja a seguir um exemplo usando Windows 10.
a Clique no botão Início (Start).
b Clique em Todos os aplicativos (All apps) > Canon
TR7500 series Manual Interativo, nesta ordem,
e abra o Manual Básico.
b Selecione Configurar.
c Quando a tela para seleção de modelos for exibida,
insira o nome do modelo da impressora.
d Selecione Aprontando o Fax
para Uso.
8
c Selecione Configurando o FAX.
□ Cable de alimentación
□ Depósitos de tinta para configuración
□ CD-ROM de instalación
para Windows PC
□C
able modular
□ Información de seguridad
e información importante
□ Guía de inicio (este manual)
5
Levante el panel de control y pulse el botón
ACTIVADO (ON).
6
Arrastre la pantalla y puntee el idioma para
seleccionar.
7
Si aparece la siguiente pantalla, toque su país
o región para seleccionarlo.
8
Lea los mensajes y siga las instrucciones
que aparezcan en pantalla.
ESPAÑOL
1. Comprobación de los elementos
suministrados
2. Retirada de los materiales
de empaquetado /
Encendido de la impresora
1
Retire los materiales de empaquetado (como la
cinta naranja y la película protectora de la pantalla
táctil) del exterior de la impresora.
El uso de la impresora con la película protectora
podría provocar fallas en el funcionamiento.
2
a C
oloque sus dedos en las hendiduras
a ambos lados de la impresora y abra
la cubierta/unidad de escaneado.
b Retire la cinta naranja.
a
b
3
Cierre la cubierta/unidad de escaneado.
Si desea conocer qué información que se envía
a Canon, consulte "Envío de datos a Canon"
en Información de seguridad e información
importante.
4
Conecte el cable de alimentación en sentido
diagonal desde la parte trasera.
9
Seleccione OK.
Atrás
No conecte ningún cable excepto el de alimentación.
1
3. Instalación del depósito
de tinta
1
Si no se muestra el color en pantalla a pesar de haber
instalado el depósito de tinta, es posible que el color del
depósito de tinta no sea correcto o que haya instalado un
depósito de tinta por ejemplo, con un número de modelo
distinto que no sea compatible con esta impresora. Instale
un depósito de tinta para el color correcto o utilice el
depósito de tinta proporcionado para la configuración.
Abra la cubierta/unidad de escaneado.
o toque el soporte del cabezal de impresión (A)
N
hasta que se detenga.
5
Instale todos los depósitos de tinta de la misma
forma que en el paso 4 y después confirme que
todos los colores se muestran en la pantalla.
6
Cierre la cubierta/unidad de escaneado.
(A)
2
a R
etire COMPLETAMENTE la cinta naranja.
b Retire el envoltorio protector.
b
3
a
Sujete la tapa naranja con su dedo para quitarla
SUAVEMENTE.
Si aparece un mensaje de error en la pantalla, asegúrese
de que los depósitos de tinta estén instalados correctamente.
4. C
arga de papel / Alineación
del cabezal de impresión
No empuje los lados del depósito
de tinta si el orificio de aire
en forma de Y está bloqueado.
4
No tocar.
Inserte el depósito de tinta en el cabezal de
impresión y empuje hacia abajo firmemente hasta
que encaje en su sitio.
Para lograr mejores resultados de impresión, imprima
un patrón de Alineación de los cabezales de impresión
(Print Head Alignment) y escanéelo.
1
a E
xtraiga el cassette.
b Retire la cubierta del cassette.
a
El color del depósito de tinta que definió se muestra
en la pantalla.
b
2
2
Mientras mantiene pulsado el bloqueo del
cassette, extienda el cassette.
Abra las guías del papel y después alinee la guía
de la parte delantera con la marca de A4.
7
Si aparece la siguiente pantalla, seleccione OK.
4
a C
argue papel normal de tamaño A4 con
el lado de impresión hacia abajo.
b Deslice la guía del papel derecha para
alinearla con el lado de la pila de papel.
8
Asegúrese de que se imprima un patrón para
Alineación de los cabezales de impresión
(Print Head Alignment).
ESPAÑOL
3
La impresión tarda alrededor de 2 minutos
en completarse.
c A
linee la pila de papel con la guía del papel
en primer plano.
b
a
c
5
9
Coloque la cubierta del cassette e inserte
el cassette.
a A
bra la cubierta de documentos.
b Cargue el patrón impreso en el cristal
de la platina.
a
b
La figura siguiente muestra el estado tras insertar
el cassette.
Lado
6
a E
xtraiga la bandeja de salida del papel.
b Abra la extensión de la bandeja de salida.
de cerrar la cubierta de documentos,
10 Después
seleccione OK.
11 Si aparece la siguiente pantalla, seleccione OK.
b
a
3
5. Preparación para la conexión
Usar solo la impresora
En la siguiente descripción, los teléfonos inteligentes y las
tabletas se describen en conjunto como teléfonos inteligentes.
1
a Pulse el botón Parar (Stop) de la impresora.
Seleccione Siguiente (Next).
b Seleccione No conectar (Do not connect) >
Sí (Yes) en este orden.
2
Asegúrese de que aparezca la siguiente pantalla.
Ha finalizado la configuración.
Para continuar con la configuración del fax,
vaya a la página 8.
A partir de aquí, continúe en el paso que corresponda
según su uso de la impresora.
• Para usar la impresora conectándola solo a un ordenador o tanto a un ordenador como a un teléfono inteligente
"6-A. Conexión con un ordenador"
• Para usar la impresora conectándola solo a un teléfono inteligente
"6-B. Conexión con un teléfono inteligente" en la página 6
• Para usar la impresora sin conectarla a un ordenador o teléfono inteligente
"Usar solo la impresora"
Windows
6-A. Conexión con el ordenador
Mac OS
Necesitará configurar una conexión para cada ordenador. Complete la configuración desde el paso 1 para cada ordenador.
1
Inicie el archivo de configuración del método
o el método
.
Descarga de Internet
a Abra un navegador web (
, etc.) en su ordenador.
e Haga clic en Configuración.
b Escriba la URL siguiente y acceda al sitio web de Canon.
c Seleccione Configurar.
Los procedimientos para Windows y Mac OS se describen
a continuación. Si el sistema operativo de su ordenador
no es Windows ni Mac OS (p. ej., Chrome OS), realice
la configuración siguiendo las instrucciones en pantalla.
f Haga clic en Descargar y descargue el archivo
de instalación.
d Escriba el nombre del modelo de su impresora
y haga clic en Aceptar.
Puede seleccionar un nombre de modelo de la lista.
g Ejecute el archivo descargado.
Vaya al paso en la página siguiente
para continuar.
4
Uso del CD-ROM de instalación (solo para Windows)
ESPAÑOL
a Cargue el CD-ROM de instalación en su ordenador.
■■ Si utiliza Windows 10 o Windows 8.1:
b Cuando se muestre el mensaje siguiente en el lado
derecho de la pantalla del ordenador, haga clic en él.
c Si aparece la siguiente pantalla, haga clic
en Ejecutar Msetup4.exe (Run Msetup4.exe).
d Si se muestra el cuadro de diálogo Control
de cuentas de usuario (User Account Control),
haga clic en Sí (Yes).
Si este mensaje no se muestra (o ya no aparece)
1. Haga clic en el Explorador de archivos
(File Explorer) de la barra de tareas.
o
2. Haga clic en Este equipo (This PC) en la parte
izquierda de la ventana que se abra.
3. Haga doble clic en el icono de CD-ROM
en el lado
derecho de la ventana.
Si se muestra el contenido del CD-ROM, haga doble
clic en Msetup4.exe.
4. Continúe en el paso d.
■■ Si utiliza Windows 7:
b Cuando se muestre la pantalla Reproducción
automática (AutoPlay), haga clic en Ejecutar
Msetup4.exe (Run Msetup4.exe).
Si no se muestra la pantalla Reproducción automática
(AutoPlay)
1. Haga clic en Equipo (Computer) en el menú de inicio.
2. Haga doble clic en el icono de CD-ROM
en el lado
derecho de la ventana abierta.
Si se muestra el contenido del CD-ROM, haga doble
clic en Msetup4.exe.
c Si se muestra el cuadro de diálogo Control
de cuentas de usuario (User Account Control),
haga clic en Continuar (Continue).
Vaya al paso
2
para continuar.
Haga clic en Iniciar configuración
(Start Setup).
Si aparece la siguiente pantalla, haga clic
en Salir (Exit).
Siga las instrucciones
en pantalla para continuar
con la configuración.
La conexión con su ordenador se ha completado. Ahora puede imprimir desde su ordenador.
Para continuar con la configuración del fax, vaya a la página 8.
5
iOS
6-B. Conexión con un teléfono inteligente
Android
Necesitará configurar una conexión para cada teléfono inteligente. Complete la configuración desde el paso 1 para cada teléfono inteligente.
Preparativos
• Active la Wi-Fi en su teléfono inteligente.
• Si dispone de un router inalámbrico, conecte su teléfono inteligente al router inalámbrico para conectar con la impresora.
* Por cuestiones del funcionamiento, consulte los manuales de su teléfono inteligente y del router inalámbrico o póngase
en contacto con los fabricantes.
1
Instale el software de la aplicación Canon PRINT Inkjet/SELPHY en su teléfono inteligente.
: Busque "Canon PRINT" en App Store.
: Busque "Canon PRINT" en Google Play.
O acceda al sitio web de Canon escaneando el código QR.
* No puede conectar su teléfono inteligente a Internet de forma inalámbrica durante la conexión directa de la impresora con
su teléfono inteligente. En tal caso, es posible que tenga cargos en función del contrato con su proveedor de servicios.
* Se pueden conectar un máximo de 5 dispositivos directamente a la impresora mediante la conexión LAN inalámbrica.
2
Compruebe la pantalla en la impresora.
Cuando el equipo no se utiliza durante 10 minutos aproximadamente, la pantalla se apaga. Para mostrar la
pantalla, pulse cualquier botón en el panel de control (excepto el botón ACTIVADO (ON)).
■■ Si aparece la siguiente pantalla:
Compruebe el icono en la parte inferior izquierda
y luego continúe con
o
.
Aparece el siguiente icono.
(La impresora está conectada a una red.)
Sí
■■ Si aparece la pantalla siguiente:
Continúe a
.
No (Continúe a
.)
Si aparece
, la impresora no puede comunicarse
mediante una conexión inalámbrica LAN. Para más
información, diríjase a "http://ij.start.canon" para ver
Preguntas más frecuentes.
a Puntee el software de
la aplicación instalado.
b Siga las instrucciones en pantalla para registrar
la impresora.
c Asegúrese de que aparezca
la pantalla de la derecha.
La conexión con su teléfono inteligente
se ha completado. Ahora puede imprimir
desde su teléfono inteligente.
Para imprimir fotos, cargue papel fotográfico. Diríjase
a la sección "Carga de papel fotográfico" en la página 8.
Para continuar con la configuración del
fax, vaya a la página 8.
6
a Toque Ajustes (Settings) en la pantalla de
inicio de su teléfono inteligente y después toque
Canon_ij_XXXX en los ajustes de Wi-Fi.
a Puntee el software de la aplicación
instalado.
ESPAÑOL
Los procedimientos a continuación varían en función de iOS o Android. Seleccione su sistema operativo
y continúe con el procedimiento correspondiente.
b Siga las instrucciones en pantalla para registrar
la impresora.
Si Canon_ij_XXXX no aparece en la lista, consulte
la sección "Preparación para la impresora" a
continuación para hacer funcionar la impresora
y repita el paso a.
b Puntee el software de la aplicación
instalado.
c Siga las instrucciones en pantalla para registrar
la impresora.
Siga las instrucciones en pantalla para
continuar con la configuración.
Si seleccionó Selec. autom. método con.
(recomendado) (Auto Select Conn. Method
(recommended)) en la pantalla de selección del
método de conexión, se seleccionará el método
de conexión adecuado según su ambiente.
Si no aparece un mensaje que dice "Impresora
no registrada. ¿Realizar preparación de
impresora? (Printer is not registered. Perform
printer setup?)", consulte la sección "Preparación
para la impresora" a continuación para hacer
funcionar la impresora y espere un momento hasta
que aparezca un mensaje.
Siga las instrucciones en pantalla para
continuar con la configuración.
• El método de conexión adecuado se elige
en función de su ambiente.
• Si aparecen dos nombres de impresora en la
pantalla Registrar impresora (Register Printer),
seleccione A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Asegúrese de que aparezca
la pantalla de la derecha.
d Asegúrese de que aparezca
la pantalla de la derecha.
La conexión con su teléfono inteligente se ha completado. Ahora puede imprimir
desde su teléfono inteligente.
Para imprimir fotos, cargue papel fotográfico. Diríjase a la sección "Carga de papel fotográfico" en la página 8.
Para continuar con la configuración del fax, vaya a la página 8.
Preparación para la impresora
a Pulse el botón INICIO (HOME) de la impresora.
c Si aparece la siguiente pantalla, seleccione No.
b Seleccione el icono de la parte inferior izquierda
de la pantalla INICIO.
a
b
d Seleccione Conf. de LAN (LAN settings) >
LAN inalámbrica (Wireless LAN) > Configurac.
LAN inalámbrica (Wireless LAN setup) > Conexión
inalámbrica fácil (Easy wireless connect) en este orden.
e Seleccione Sí (Yes).
f Regrese a la operación de su teléfono inteligente.
7
Carga de papel fotográfico
Cargue el papel fotográfico en la bandeja posterior.
1
Abra la cubierta de la bandeja posterior y retire
el soporte del papel.
3
a Cargue varias hojas de papel fotográfico
con el lado de impresión hacia arriba.
b Deslice la guía del papel derecha para
alinearla con el lado de la pila de papel.
a
b
2
4
Cierre la cubierta de la ranura de alimentación.
5
a Extraiga la bandeja de salida del papel.
b Abra la extensión de la bandeja de salida.
Lea el mensaje en la pantalla de la impresora
y registre la información del papel cargado.
a A
bra la cubierta de la ranura de alimentación.
b Deslice la guía del papel derecha hacia
el final.
a
b
b
a
Usar la función de fax
Antes de usar la función de fax, consulte Configuración del FAX para configurar la función de fax en la impresora.
Puede consultar Configuración del FAX mediante uno de los siguientes métodos.
■■ Apertura desde el sitio web
■■ Abrirlo desde el manual que está instalado
en su equipo
a Acceda al sitio web de Canon.
El siguiente es un ejemplo en el que se usa Windows 10.
a Haga clic en el botón Inicio (Start).
b Seleccione Configurar.
c Cuando aparezca la pantalla de selección de modelo,
escriba el nombre de modelo de su impresora.
d Seleccione Preparación del fax
para su uso.
8
b Haga clic en Todas las aplicaciones (All apps) >
Canon TR7500 series Manual en pantalla en este
orden, y abra el Manual básico.
c Seleccione Configuración del FAX.
1. Έλεγχος των στοιχείων που
περιλαμβάνονται
□ Καλώδιο
τροφοδοσίας
□ Δοχεία μελάνης για εγκατάσταση
□ CD-ROM εγκατάστασης
για Windows PC
□ Δομοστοιχειωτό καλώδιο
5
Ανασηκώστε τον πίνακα λειτουργίας και πατήστε
το κουμπί ON.
6
Σύρετε την οθόνη και πατήστε τη γλώσσα για να
την επιλέξετε.
7
Αν εμφανιστεί η ακόλουθη οθόνη, πατήστε τη
γλώσσα ή την περιοχή σας για να την επιλέξετε.
8
Διαβάστε τα μηνύματα και ακολουθήστε τις οδηγίες
στην οθόνη.
ΕΛΛΗΝΙΚΗ
□Π
ληροφορίες για την ασφάλεια
και σημαντικές πληροφορίες
□ Ξεκινώντας (αυτό το εγχειρίδιο)
2. Αφαίρεση υλικών
συσκευασίας /
Ενεργοποίηση εκτυπωτή
1
Αφαιρέστε τα υλικά συσκευασίας (όπως την πορτοκαλί
ταινία και την προστατευτική μεμβράνη στην οθόνη
αφής) από την εξωτερική πλευρά του εκτυπωτή.
Η χρήση του εκτυπωτή χωρίς να αφαιρεθεί η
προστατευτική μεμβράνη ενδέχεται να προκαλέσει
δυσλειτουργία.
2
a Π
ιάστε τα κενά στις δύο πλευρές του εκτυπωτή
με τα δάκτυλά σας και ανοίξτε τη μονάδα
σάρωσης / κάλυμμα.
b Αφαιρέστε την πορτοκαλί ταινία.
a
b
3
Κλείστε τη μονάδα σάρωσης / κάλυμμα.
Για λεπτομέρειες σχετικά με τις πληροφορίες
που αποστέλλονται στην Canon, ανατρέξτε στην
ενότητα "Αποστολή δεδομένων στην Canon" στις
Πληροφορίες για την ασφάλεια και σημαντικές
πληροφορίες.
4
Συνδέστε το καλώδιο τροφοδοσίας διαγώνια από
το πίσω μέρος.
9
Επιλέξτε OK.
Πίσω μέρος
Μη συνδέετε ακόμα τυχόν άλλα καλώδια εκτός από
το καλώδιο τροφοδοσίας.
1
3. Εγκατάσταση δοχείου μελάνης
1
Εάν το χρώμα δεν εμφανίζεται στην οθόνη παρόλο
που έχετε εγκαταστήσει το δοχείο μελάνης, το χρώμα
του δοχείου μελάνης μπορεί να μην είναι σωστό ή
μπορεί να έχετε εγκαταστήσει ένα δοχείο μελάνης με
διαφορετικό αριθμό μοντέλου, που δεν υποστηρίζεται
από αυτό τον εκτυπωτή. Εγκαταστήστε ένα δοχείο
μελάνης για το σωστό χρώμα ή χρησιμοποιήστε το
δοχείο μελάνης που παρέχεται για την εγκατάσταση.
Ανοίξτε τη μονάδα σάρωσης / κάλυμμα.
ην αγγίζετε τη θήκη κεφαλής εκτύπωσης (A)
Μ
μέχρι να σταματήσει.
5
Εγκαταστήστε όλα τα δοχεία μελάνης με τον ίδιο
τρόπο όπως στο βήμα 4 και μετά επιβεβαιώστε ότι
όλα τα χρώματα εμφανίζονται στην οθόνη.
6
Κλείστε τη μονάδα σάρωσης / κάλυμμα.
(A)
2
a Α
φαιρέστε ΕΝΤΕΛΩΣ την πορτοκαλί ταινία.
b Αφαιρέστε το προστατευτικό περιτύλιγμα.
b
3
a
Τραβήξτε το πορτοκαλί κάλυμμα έξω με τα
δάκτυλά σας και αφαιρέστε το ΠΡΟΣΕΚΤΙΚΑ.
Αν εμφανιστεί μήνυμα σφάλματος στην οθόνη, βεβαιωθείτε
ότι τα δοχεία μελάνης έχουν εγκατασταθεί σωστά.
4. Τ
οποθέτηση χαρτιού /
Ευθυγράμμιση κεφαλής
εκτύπωσης
Μην πιέζετε τις δύο πλευρές του
δοχείου μελάνης όταν υπάρχει
εμπλοκή στην οπή αέρα σε σχήμα Y.
4
Μην αγγίζετε.
Τοποθετήστε το δοχείο μελάνης στην κεφαλή
εκτύπωσης και πιέστε το προς τα κάτω μέχρι να
κουμπώσει στη θέση του.
Για καλύτερα αποτελέσματα εκτύπωσης, εκτυπώστε ένα
μοτίβο για Ευθυγράμμιση κεφαλής εκτύπωσης (Print Head
Alignment) και σαρώστε το.
1
a Τ
ραβήξτε προς τα έξω την κασέτα.
b Αφαιρέστε το κάλυμμα κασέτας.
a
Στην οθόνη εμφανίζεται το χρώμα του δοχείου
μελάνης που έχετε ορίσει.
b
2
2
Ενώ πατάτε την ασφάλεια της κασέτας, τραβήξτε
προς τα έξω την κασέτα.
Ανοίξτε τους οδηγούς χαρτιού και, στη συνέχεια,
ευθυγραμμίστε τον οδηγό μπροστά με το σημάδι A4.
7
Αν εμφανιστεί η ακόλουθη οθόνη, επιλέξτε OK.
4
a Τ
οποθετήστε απλό χαρτί μεγέθους A4 με την
πλευρά εκτύπωσης στραμμένη προς τα κάτω.
b Σύρετε τον δεξιό οδηγό χαρτιού για να τον
ευθυγραμμίσετε με την πλαϊνή πλευρά της
στοίβας των χαρτιών.
8
Βεβαιωθείτε ότι εκτυπώνεται ένα μοτίβο για την
Ευθυγράμμιση κεφαλής εκτύπωσης (Print Head
Alignment).
Για να ολοκληρωθεί η εκτύπωση, χρειάζονται περίπου
2 λεπτά.
c Ε
υθυγραμμίστε τη στοίβα των χαρτιών με τον
οδηγό χαρτιού μπροστά.
b
a
ΕΛΛΗΝΙΚΗ
3
c
9
5
Συνδέστε το κάλυμμα κασέτας και τοποθετήστε
την κασέτα.
a Α
νοίξτε το κάλυμμα εγγράφων.
b Τοποθετήστε το εκτυπωμένο μοτίβο στη
γυάλινη επιφάνεια σάρωσης.
a
b
Στο ακόλουθο σχήμα εμφανίζεται η κατάσταση, αφού
τοποθετηθεί η κασέτα.
10 Αφού κλείσετε το κάλυμμα εγγράφων, επιλέξτε OK.
Πλευρά
6
a Τ
ραβήξτε έξω τη θήκη εξόδου χαρτιού.
b Ανοίξτε την προέκταση θήκης εξόδου.
11 Αν εμφανιστεί η ακόλουθη οθόνη, επιλέξτε OK.
b
a
3
5. Προετοιμασία για σύνδεση
Χρήση μόνο του εκτυπωτή
a Πατήστε το κουμπί Στοπ (Stop) στον εκτυπωτή.
Στην ακόλουθη περιγραφή, τα smartphones και οι
συσκευές tablet περιγράφονται συλλογικά ως smartphone.
1
Επιλέξτε Επόμενο (Next).
b Επιλέξτε Μην γίνει σύνδεση (Do not connect) >
Ναι (Yes) με τη συγκεκριμένη σειρά.
2
Βεβαιωθείτε ότι εμφανίζεται η παρακάτω οθόνη.
Η ρύθμιση έχει ολοκληρωθεί.
Για να συνεχίσετε την εγκατάσταση φαξ, ανατρέξτε
στη σελίδα 8.
Στη συνέχεια, προχωρήστε σε κάποιο βήμα ανάλογα με τον
τρόπο με τον οποίο χρησιμοποιείτε τον εκτυπωτή.
• Για χρήση του εκτυπωτή με σύνδεση μόνο σε υπολογιστή ή σε υπολογιστή και smartphone
"6-A. Σύνδεση σε υπολογιστή"
• Για χρήση του εκτυπωτή με σύνδεση μόνο σε smartphone
"6-B. Σύνδεση σε smartphone" στη σελίδα 6
• Για χρήση του εκτυπωτή χωρίς σύνδεση σε υπολογιστή ή smartphone
"Χρήση μόνο του εκτυπωτή"
Windows
6-A. Σύνδεση σε υπολογιστή
Mac OS
Απαιτείται ρύθμιση σύνδεσης για κάθε υπολογιστή. Προχωρήστε στη ρύθμιση από το βήμα 1 για κάθε υπολογιστή.
1
Εκκινήστε το αρχείο εγκατάστασης για κάθε μέθοδο
, ή μέθοδο
.
Λήψη από το διαδίκτυο
a Ανοίξτε ένα πρόγραμμα περιήγησης (
κ.λπ.) στον υπολογιστή σας.
b Καταχωρίστε το ακόλουθο URL και μεταβείτε στη
διαδικτυακή τοποθεσία της Canon.
c Επιλέξτε Εγκατάσταση.
Οι διαδικασίες για Windows και Mac OS εμφανίζονται
παρακάτω. Αν χρησιμοποιείτε υπολογιστή με
λειτουργικό σύστημα που δεν είναι Windows
ή Mac OS, όπως Chrome OS, προχωρήστε
στην εγκατάσταση σύμφωνα με τις οδηγίες που
εμφανίζονται στην οθόνη.
f Κάντε κλικ στην επιλογή Λήψη και κατεβάστε
το αρχείο εγκατάστασης.
d Καταχωρίστε το όνομα του μοντέλου του εκτυπωτή
σας και κάντε κλικ στην επιλογή OK.
g Εκτελέστε το ληφθέν αρχείο.
Μπορείτε να επιλέξετε ένα όνομα μοντέλου από τη λίστα.
e Κάντε κλικ στην επιλογή Εγκατάσταση.
4
Για να συνεχίσετε, προχωρήστε στο
βήμα , στην επόμενη σελίδα.
Χρήση CD-ROM εγκατάστασης (μόνο για Windows)
a Τοποθετήστε το CD-ROM εγκατάστασης στον υπολογιστή σας.
■■ Κατά τη χρήση Windows 10 ή Windows 8.1:
c Αν εμφανιστεί η ακόλουθη οθόνη, κάντε κλικ στην
επιλογή Εκτέλεση Msetup4.exe (Run Msetup4.exe).
d Αν εμφανιστεί το παράθυρο διαλόγου Έλεγχος
λογαριασμού χρήστη (User Account Control),
κάντε κλικ στην επιλογή Ναι (Yes).
Όταν αυτό το μήνυμα δεν εμφανίζεται (ή έχει εξαφανιστεί)
1. Κάντε κλικ στην επιλογή Εξερεύνηση αρχείων
(File Explorer), στη γραμμή εργασιών.
ή
ΕΛΛΗΝΙΚΗ
b Όταν το ακόλουθο μήνυμα εμφανίζεται στη δεξιά
πλευρά της οθόνης του υπολογιστή, κάντε κλικ σε αυτό.
2. Κ
άντε κλικ στην επιλογή Αυτός ο υπολογιστής (This PC),
στην αριστερή πλευρά του παραθύρου που έχει ανοίξει.
3. Κάντε διπλό κλικ στο
εικονίδιο του CD-ROM, στη
δεξιά πλευρά του παραθύρου.
Αν εμφανιστούν τα περιεχόμενα του CD-ROM, κάντε
διπλό κλικ στο αρχείο Msetup4.exe.
4. Προχωρήστε στο βήμα d.
■■ Κατά τη χρήση Windows 7:
b Όταν εμφανιστεί η οθόνη Αυτόματη αναπαραγωγή
(AutoPlay), κάντε κλικ στην επιλογή Εκτέλεση
Msetup4.exe (Run Msetup4.exe).
c Αν εμφανιστεί το παράθυρο διαλόγου Έλεγχος
λογαριασμού χρήστη (User Account Control),
κάντε κλικ στην επιλογή Συνέχεια (Continue).
Όταν δεν εμφανίζεται η οθόνη Αυτόματη
αναπαραγωγή (AutoPlay)
1. Κάντε κλικ στην επιλογή Υπολογιστής (Computer)
από το μενού έναρξης.
2. Κάντε διπλό κλικ στο
εικονίδιο του CD-ROM, στη
δεξιά πλευρά του παραθύρου που έχει ανοίξει.
Αν εμφανιστούν τα περιεχόμενα του CD-ROM, κάντε
διπλό κλικ στο αρχείο Msetup4.exe.
Για να συνεχίσετε, προχωρήστε στο βήμα .
2
Κάντε κλικ στο Εκκίνηση ρύθμισης (Start Setup).
Αν εμφανιστεί η ακόλουθη οθόνη,
κάντε κλικ στο Έξοδος (Exit).
Ακολουθήστε τις οδηγίες
στην οθόνη για να
συνεχίσετε τη ρύθμιση.
Η σύνδεση με τον υπολογιστή σας έχει ολοκληρωθεί. Μπορείτε να εκτυπώσετε από τον
υπολογιστή σας.
Για να συνεχίσετε την εγκατάσταση φαξ, ανατρέξτε στη σελίδα 8.
5
iOS
6-B. Σύνδεση σε smartphone
Android
Απαιτείται ρύθμιση της σύνδεσης για κάθε smartphone. Προχωρήστε στη ρύθμιση από το βήμα 1 για κάθε smartphone.
Προετοιμασία
• Ενεργοποιήστε το Wi-Fi στο smartphone σας.
• Αν έχετε ασύρματο δρομολογητή, συνδέστε το smartphone στον ασύρματο δρομολογητή που θέλετε να συνδέσετε
στον εκτυπωτή.
* Για τις διαδικασίες, ανατρέξτε στα εγχειρίδια του smartphone και του ασύρματου δρομολογητή ή επικοινωνήστε με τους
κατασκευαστές τους.
1
Εγκαταστήστε το λογισμικό εφαρμογής Canon PRINT Inkjet/SELPHY στο smartphone σας.
: Κάντε αναζήτηση για "Canon PRINT" στο App Store.
: Κάντε αναζήτηση για "Canon PRINT" στο Google Play.
Ή αποκτήστε πρόσβαση στη διαδικτυακή τοποθεσία Canon κάνοντας σάρωση του κωδικού QR.
* Δεν μπορείτε να συνδέσετε το smartphone σας στο διαδίκτυο ασύρματα κατά την άμεση σύνδεση του εκτυπωτή στο
smartphone. Σε αυτήν την περίπτωση ενδέχεται να χρεωθείτε ανάλογα με τη σύμβαση με τον πάροχο της υπηρεσίας σας.
* Μπορούν να συνδεθούν έως και 5 συσκευές απευθείας στον εκτυπωτή μέσω σύνδεσης ασύρματου LAN.
2
Ελέγξτε την οθόνη του εκτυπωτή.
Η οθόνη θα σβήσει, αν δεν πραγματοποιηθεί καμία ενέργεια για περίπου 10 λεπτά. Για να προβάλετε την οθόνη,
πατήστε οποιοδήποτε κουμπί στον πίνακα λειτουργίας (εκτός από το κουμπί ON).
■■ Αν εμφανιστεί η ακόλουθη οθόνη:
Επιλέξτε το εικονίδιο κάτω αριστερά και, στη
συνέχεια, προχωρήστε στο
ή στο
.
Εμφανίζεται το ακόλουθο εικονίδιο.
(Ο εκτυπωτής έχει συνδεθεί σε ένα δίκτυο.)
ΝΑΙ
■■ Αν εμφανιστεί η ακόλουθη οθόνη:
προχωρήστε στο
.
Όχι (Προχωρήστε στο
.)
Αν εμφανιστεί το εικονίδιο
, ο εκτυπωτής δεν
μπορεί να επικοινωνήσει με σύνδεση ασύρματου
LAN. Για λεπτομέρειες, μεταβείτε στη διεύθυνση
"http://ij.start.canon", για να δείτε τις Συχνές ερωτήσεις.
a Πατήστε το εγκατεστημένο
λογισμικό εφαρμογής σας.
b Ακολουθήστε τις οδηγίες στην οθόνη για
να καταχωρήσετε τον εκτυπωτή.
c Βεβαιωθείτε ότι εμφανίζεται
η αριστερή οθόνη.
Η σύνδεση με το smartphone σας έχει
ολοκληρωθεί. Μπορείτε να εκτυπώσετε
από το smartphone σας.
Για να εκτυπώσετε φωτογραφίες, τοποθετήστε
φωτογραφικό χαρτί. Ανατρέξτε στην ενότητα
«Τοποθέτηση φωτογραφικού χαρτιού» στη σελίδα 8.
Για να συνεχίσετε την εγκατάσταση φαξ,
ανατρέξτε στη σελίδα 8.
6
Οι παρακάτω διαδικασίες ποικίλουν ανάλογα με το iOS ή το Android. Επιλέξτε το λειτουργικό σας σύστημα και
προχωρήστε στην αντίστοιχη διαδικασία.
a Πατήστε Ρυθμίσεις (Settings) στην αρχική οθόνη του
smartphone και μετά πατήστε Canon_ij_XXXX στις
ρυθμίσεις Wi-Fi.
a Πατήστε το εγκατεστημένο λογισμικό
εφαρμογής σας.
Αν το Canon_ij_XXXX δεν εμφανιστεί στη λίστα,
ανατρέξτε στην ενότητα "Προετοιμασία για τον
εκτυπωτή" παρακάτω για να λειτουργήσει ο εκτυπωτής
και, στη συνέχεια, επαναλάβετε το βήμα a.
b Πατήστε το εγκατεστημένο λογισμικό
εφαρμογής σας.
c Ακολουθήστε τις οδηγίες στην οθόνη για
να καταχωρήσετε τον εκτυπωτή.
Ακολουθήστε τις οδηγίες στην οθόνη
για να συνεχίσετε τη ρύθμιση.
Αν επιλέξετε Auto Select Conn. Method
(recommended) στην οθόνη επιλογής μεθόδου
σύνδεσης, η κατάλληλη μέθοδος σύνδεσης
επιλέγεται αυτόματα ανάλογα με το περιβάλλον σας.
Αν το μήνυμα "Printer is not registered. Perform
printer setup?" δεν εμφανιστεί, ανατρέξτε
στην ενότητα "Προετοιμασία για τον εκτυπωτή"
παρακάτω για να λειτουργήσει ο εκτυπωτής και
περιμένετε λίγο μέχρι να εμφανιστεί το μήνυμα.
ΕΛΛΗΝΙΚΗ
b Ακολουθήστε τις οδηγίες στην οθόνη για
να καταχωρήσετε τον εκτυπωτή.
Ακολουθήστε τις οδηγίες στην οθόνη για να
συνεχίσετε τη ρύθμιση.
• Η κατάλληλη μέθοδος σύνδεσης επιλέγεται
ανάλογα με το περιβάλλον σας.
• Αν εμφανιστούν δύο ονόματα εκτυπωτή
στην οθόνη Register Printer όπως φαίνεται
παρακάτω, επιλέξτε A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Βεβαιωθείτε ότι εμφανίζεται
η δεξιά οθόνη.
d Βεβαιωθείτε ότι εμφανίζεται
η δεξιά οθόνη.
Η σύνδεση με το smartphone σας έχει ολοκληρωθεί. Μπορείτε να εκτυπώσετε από το smartphone σας.
Για να εκτυπώσετε φωτογραφίες, τοποθετήστε φωτογραφικό χαρτί. Ανατρέξτε στην ενότητα «Τοποθέτηση
φωτογραφικού χαρτιού» στη σελίδα 8.
Για να συνεχίσετε την εγκατάσταση φαξ, ανατρέξτε στη σελίδα 8.
Προετοιμασία για τον εκτυπωτή
a Πατήστε το κουμπί ΕΙΣΟΔΟΣ (HOME) στον
εκτυπωτή.
c Αν εμφανιστεί η ακόλουθη οθόνη, επιλέξτε Όχι (No).
b Επιλέξτε το εικονίδιο στην κάτω αριστερή γωνία
της ΑΡΧΙΚΗΣ οθόνης.
a
b
d Επιλέξτε Ρυθμίσεις LAN (LAN settings) > Ασύρματο
LAN (Wireless LAN) > Ρύθμιση ασύρματου LAN
(Wireless LAN setup) > Εύκολη ασύρμ. σύνδεση
(Easy wireless connect) με τη συγκεκριμένη σειρά.
e Επιλέξτε Ναι (Yes).
f Επιστρέψτε στη λειτουργία του smartphone σας.
7
Τοποθέτηση φωτογραφικού χαρτιού
Τοποθετήστε φωτογραφικό χαρτί στην πίσω θήκη.
1
Ανοίξτε το κάλυμμα πίσω θήκης και τραβήξτε
έξω την υποστήριξη χαρτιού.
3
a Τοποθετήστε πολλά φύλλα φωτογραφικού
χαρτιού με την πλευρά εκτύπωσης
στραμμένη προς τα πάνω.
b Σύρετε τον δεξιό οδηγό χαρτιού για να τον
ευθυγραμμίσετε με την πλαϊνή πλευρά της
στοίβας των χαρτιών.
a
b
2
a Α
νοίξτε το κάλυμμα υποδοχής τροφοδοσίας.
b Σύρετε τοv δεξιό οδηγό χαρτιού έως το
τέρμα.
4
Κλείστε το κάλυμμα υποδοχής τροφοδοσίας.
5
a Τραβήξτε έξω τη θήκη εξόδου χαρτιού.
b Ανοίξτε την προέκταση θήκης εξόδου.
Διαβάστε το μήνυμα στην οθόνη του εκτυπωτή
και καταχωρήστε της πληροφορίες του χαρτιού.
a
b
b
a
Χρήση της λειτουργίας φαξ
Πριν από τη χρήση της λειτουργίας φαξ, ανατρέξτε στο εγχειρίδιο Ρύθμιση του ΦΑΞ, για να ρυθμίσετε τη λειτουργία φαξ στον
εκτυπωτή σας. Μπορείτε να ανατρέξετε στο εγχειρίδιο Ρύθμιση του ΦΑΞ με οποιαδήποτε από τις ακόλουθες μεθόδους.
■■ Άνοιγμα από τη διαδικτυακή τοποθεσία
■■ Άνοιγμα από το εγχειρίδιο που είναι εγκατεστημένο
στον υπολογιστή σας
a Μεταβείτε στη διαδικτυακή τοποθεσία της Canon.
Ακολουθεί ένα παράδειγμα με χρήση Windows 10.
a Κάντε κλικ στο κουμπί Έναρξη (Start).
b Επιλέξτε Εγκατάσταση.
b Κάντε κλικ στα στοιχεία Όλες οι εφαρμογές (All apps) >
Canon TR7500 series Ηλεκτρονικό εγχειρίδιο με
τη συγκεκριμένη σειρά και, στη συνέχεια, ανοίξτε το
Εγχειρίδιο Βασικών Λειτουργιών.
c Επιλέξτε Ρύθμιση του ΦΑΞ.
c Όταν εμφανιστεί η οθόνη επιλογής μοντέλου,
εισαγάγετε το όνομα μοντέλου του εκτυπωτή σας.
d Επιλέξτε Προετοιμασία του φαξ
για χρήση.
8
1. Kontrollera medföljande delar
□ Strömkabel
□ Bläckbehållare för installation
□ Installations-CD för
Windows PC
□M
odularkabel
□ Information om säkerhet och
annan viktig information
□ Uppstartsguide (denna handbok)
5
Lyft manöverpanelen och tryck på knappen PÅ (ON).
6
Dra skärmen och tryck på det språk du vill välja.
7
Om följande skärm visas väljer du land eller region.
8
Läs meddelandena och följ instruktionerna
på skärmen.
1
Ta bort förpackningsmaterialet (såsom orange tejp
och skyddsfilm på pekskärmen) från skrivarens utsida.
Om du använder skrivaren med skyddsfilmen kvar
kan det leda till att skrivaren slutar fungera.
2
SVENSKA
2. Ta bort
förpackningsmaterial/
slå på skrivaren
a H
åll i hålen på skrivarens båda sidor och
öppna skannerenheten/luckan.
b Ta bort den orange tejpen.
a
b
3
Stäng skannerenheten/luckan.
För mer information om vilken information som
skickas till Canon, läs „Skicka data till Canon“
i Information om säkerhet och annan viktig
information.
4
Anslut strömkabeln diagonalt från baksidan.
9
Välj OK.
Baksida
Anslut inga andra kablar än strömkabeln ännu.
1
3. Installera bläckbehållaren
1
Om färgen inte visas på skärmen sedan du installerat
bläckbehållaren kanske bläckbehållarens färg är fel
eller så kan du ha installerat en bläckbehållare med
ett annat modellnummer som inte stöds av skrivaren.
Antingen installerar du en bläckbehållare med
rätt färg, eller så använder du den tillhandahållna
bläckbehållaren för konfigurationen.
Öppna skannerenheten/luckan.
ör inte hållaren för skrivhuvudet (A) förrän den
R
har stannat.
5
Installera alla bläckbehållare på samma sätt som
i steg 4 och säkerställ sedan att alla färgerna visas
på skärmen.
6
Stäng skannerenheten/luckan.
(A)
2
a T
a HELT bort den orange tejpen.
b Ta bort skyddsomslaget.
b
3
a
Ta tag i det orange locket med fingret och ta bort
det FÖRSIKTIGT.
Om ett felmeddelande visas på skärmen ska
du se till att bläckbehållarna har installerats korrekt.
4. F
ylla på papper/justera
skrivhuvudet
Tryck inte på båda sidor
av bläckbehållaren med det
Y-formade lufthålet blockerat.
4
Vidrör inte denna.
För att få ett bättre utskriftsresultat ska du skriva ut ett
mönster för Justering av skrivhuvud (Print Head Alignment)
och skanna det.
1
Sätt i bläckbehållaren i skrivhuvudet och tryck
i den tills den klickar på plats.
a D
ra ut kassetten.
b Ta bort kassettlocket.
a
Färgen på bläckbehållaren du ställer in visas
på skärmen.
b
2
2
Samtidigt som du trycker på kassettens lås drar
du ut kassetten.
3
Öppna pappersledarna och justera sedan den
främre ledaren efter märket A4.
7
Om följande skärm visas väljer du OK.
4
a L
ägg i vanligt A4-papper med utskriftssidan
vänd nedåt.
b Skjut på den högra pappersledaren för att
justera den efter pappersbuntens sida.
8
Se till att ett mönster skrivs ut för Justering
av skrivhuvud (Print Head Alignment).
Det tar ungefär 2 minuter att slutföra utskriften.
c Justera pappersbunten efter pappersledaren
framför.
b
a
9
5
Sätt dit kassettlocket och sätt i kassetten.
a Ö
ppna dokumentluckan.
b Lägg det utskrivna mönstret på glasskivan.
SVENSKA
c
a
b
Följande bild visar läget efter att kassetten satts in.
10 Stäng sedan dokumentluckan och välj OK.
Sida
6
a D
ra ut utmatningsfacket.
b Öppna utmatningsfackets förlängningsdel.
11 Om följande skärm visas väljer du OK.
b
a
3
5. Förbereda för anslutning
Använd endast skrivare
a Tryck på knappen Stopp (Stop) på skrivaren.
I följande beskrivning beskrivs smarttelefoner och
surfplattor kollektivt som smarttelefon.
1
Välj Nästa (Next).
b Välj Anslut inte (Do not connect) > Ja (Yes)
i nämnd ordning.
2
Kontrollera att följande skärm visas.
Installationen är nu klar.
Fortsätt till sida 8 för att gå till faxinställningar.
Härifrån fortsätter du till ett steg beroende på hur
du använder skrivaren.
• För att använda skrivaren genom att ansluta endast till en dator eller både till en dator och en smarttelefon
„6-A. Ansluta till dator“
• För att använda skrivaren genom att ansluta endast till smarttelefon
„6-B. Ansluta till smarttelefon“ på sida 6
• För att använda skrivaren utan att ansluta till en dator eller smarttelefon
„Använd endast skrivare“
Windows
6-A. Ansluta till dator
Mac OS
Du behöver ställa in en anslutning för varje dator. Fortsätt med installationen från steg 1 för varje dator.
1
Starta inställningsfilen för antingen metod
eller metod
.
Hämta från internet
a Öppna en webbläsare (
osv.) på din dator.
b Mata in följande webbadress och gå till Canons
webbplats.
Förfarandena för Windows och Mac OS visas
nedan. Om du använder en dator med ett annat
operativsystem än Windows eller Mac OS, till
exempel Chrome OS, ska du göra inställningarna
enligt instruktionerna på skärmen.
f Klicka på Hämta och hämta konfigurationsfilen.
c Välj Konfigurera.
d Mata in modellnamnet för din skrivare och klicka på OK.
g Starta den hämtade filen.
Du kan välja ett modellnamn från listan.
e Klicka på Konfiguration.
4
Fortsätt till steg
fortsätta.
på nästa sida för att
Använda installations-CD:n (endast Windows)
a Sätt i installations-CD:n i datorn.
■■ Om du använder Windows 10 eller Windows 8.1:
c Om följande skärm visas klickar du på Kör
Msetup4.exe (Run Msetup4.exe).
När detta meddelande inte visas (eller har stängts)
1. Klicka på Utforskaren (File Explorer) i aktivitetsfältet.
eller
2. Klicka på Den här datorn (This PC) på den vänstra
sidan av det öppnade fönstret.
3. Dubbelklicka på
CD-ROM-ikonen på den högra
sidan av fönstret.
Om innehållet på CD-ROM-skivan visas dubbelklickar
du på Msetup4.exe.
4. Fortsätt till steg d.
d Om dialogrutan User Account Control visas
klickar du på Ja (Yes).
SVENSKA
b När följande meddelande visas på den högra sidan
av datorskärmen klickar du på det.
■■ Om du använder Windows 7:
b När skärmen Spela upp automatiskt (AutoPlay) visas
klickar du på Kör Msetup4.exe (Run Msetup4.exe).
c Om dialogrutan User Account Control visas klickar
du på Fortsätt (Continue).
Fortsätt till steg
2
När skärmen Spela upp automatiskt (AutoPlay) inte
visas
1. Klicka på Dator (Computer) från startmenyn.
2. Dubbelklicka på
CD-ROM-ikonen på den högra
sidan av det öppnade fönstret.
Om innehållet på CD-ROM-skivan visas dubbelklickar
du på Msetup4.exe.
för att fortsätta.
Klicka på Starta inställningar (Start Setup).
Om följande skärm visas klickar
du på Avsluta (Exit).
Följ instruktionerna på
skärmen för att fortsätta
med installationen.
Anslutningen med datorn är nu klar. Du kan skriva ut från datorn.
Fortsätt till sida 8 för att gå till faxinställningar.
5
iOS
6-B. Ansluta till smarttelefon
Android
Du behöver ställa in en anslutning för varje smarttelefon. Fortsätt med installationen från steg 1 för varje smarttelefon.
Förberedelse
• Slå på Wi-Fi på smarttelefonen.
• Om du har en trådlös router ansluter du smarttelefonen till den trådlösa router du vill ansluta till skrivaren.
* Information om användning hittar du i smarttelefonens och den trådlösa routerns handböcker, eller kan du kontakta tillverkaren.
1
Installera applikationens programvara Canon PRINT Inkjet/SELPHY på smarttelefonen.
: Sök efter „Canon PRINT“ i App Store.
: Sök efter „Canon PRINT“ i Google Play.
Du kan också gå in på Canon-webbplatsen genom att skanna QR-koden.
* Du kanske inte kan ansluta smarttelefonen till Internet trådlöst medan skrivaren är direktansluten till smarttelefonen.
I så fall kan du debiteras beroende på det abonnemang du har med tjänsteleverantören.
* Upp till 5 enheter kan anslutas direkt till skrivaren via en trådlös LAN-anslutning.
2
Kontrollera displayen på skrivaren.
Skärmen stängs av om enheten inte används på ungefär 10 minuter. Tryck på en av knapparna på
manöverpanelen (förutom PÅ (ON)-knappen) för att visa skärmen.
■■ Om följande skärm visas:
Kontrollera ikonen längst ned till vänster och fortsätt
sedan till
eller
.
Följande ikon visas.
(Skrivaren är ansluten till ett nätverk.)
JA
■■ Om följande skärm visas:
Fortsätt till
.
Nej (Fortsätt till
.)
Om
visas kan inte skrivaren kommunicera via en trådlös
LAN-anslutning. Om du vill ha mer information ska du gå till
„http://ij.start.canon“ för att läsa Vanliga frågor.
a Tryck på den installerade
applikationens programvara.
b Följ instruktionerna på skärmen för att registrera
skrivaren.
c Kontrollera att höger skärm
visas.
Anslutningen med smarttelefonen
är nu klar. Du kan skriva ut från
smarttelefonen.
Lägg i fotopapper om du vill skriva ut foton. Fortsätt till
„Fylla på fotopapper“ på sidan 8.
Fortsätt till sida 8 för att gå till
faxinställningar.
6
Förfarandena nedan varierar beroende på om du använder iOS eller Android. Välj operativsystem och fortsätt
till förfarandet.
a Tryck på Inställningar (Settings) på hemskärmen
på din smarttelefon och tryck på Canon_ij_XXXX
i Wi-Fi-inställningarna.
a Tryck på den installerade
applikationens programvara.
b Följ instruktionerna på skärmen för att registrera
skrivaren.
b Tryck på den installerade
applikationens programvara.
c Följ instruktionerna på skärmen för att registrera
skrivaren.
Följ instruktionerna på skärmen för att fortsätta
med installationen.
Om du väljer Välj ansl.sätt autom. (rekommenderat)
(Auto Select Conn. Method (recommended)) på
skärmen för val av anslutningsmetod väljs lämplig
anslutningsmetod automatiskt beroende på miljön.
Följ instruktionerna på skärmen för att fortsätta
med installationen.
• Lämplig anslutningsmetod väljs beroende
på miljön.
• Om två skrivarnamn visas på skärmen
Registrera skrivare (Register Printer) som
nedan väljer du A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
SVENSKA
Om Canon_ij_XXXX inte visas i listan, se
„Förberedelse för skrivare“ nedan för att använda
skrivaren och upprepa sedan steg a.
Om ett meddelande med texten „Skrivaren är inte
registrerad. Vill du utföra skrivarinställningar?
(Printer is not registered. Perform printer
setup?)“ inte visas, se „Förberedelse för skrivare“
nedan för att använda skrivaren och vänta sedan
en stund tills meddelandet visas.
c Kontrollera att höger
skärm visas.
d Kontrollera att höger
skärm visas.
Anslutningen med smarttelefonen är nu klar. Du kan skriva ut från smarttelefonen.
Lägg i fotopapper om du vill skriva ut foton. Fortsätt till „Fylla på fotopapper“ på sidan 8.
Fortsätt till sida 8 för att gå till faxinställningar.
Förberedelse för skrivare
a Tryck på knappen HEM (HOME) på skrivaren.
c Om följande skärm visas väljer du Nej (No).
b Välj ikonen längst ned till vänster på hemskärmen.
a
b
d Välj LAN-inställn. (LAN settings) > Trådlöst
LAN (Wireless LAN) > Inst. för trådlöst LAN
(Wireless LAN setup) > Enkel trådlös anslutning
(Easy wireless connect) i nämnd ordning.
e Välj Ja (Yes).
f Återgå till proceduren för smarttelefonen.
7
Fylla på fotopapper
Fyll bara på fotopapper i det bakre facket.
1
Öppna det bakre fackets lock och dra ut
pappersstödet.
3
a Lägg i flera ark fotopapper med
utskriftssidan vänd uppåt.
b Skjut på den högra pappersledaren för att
justera den efter pappersbuntens sida.
a
b
2
4
Stäng luckan för matningsfacket.
5
a Dra ut utmatningsfacket.
b Öppna utmatningsfackets förlängningsdel.
Läs meddelandet på skrivarens skärm och
registrera informationen för det ilagda pappret.
a Ö
ppna luckan för matningsfacket.
b Skjut den högra pappersledaren ut mot
kanten.
a
b
b
a
Använda faxfunktionen
Läs Ställa in FAX innan du använder skrivarens faxfunktion. Du kan läsa Ställa in FAX på något av följande sätt.
■■ Öppna från en webbplats
■■ Öppna från handboken som är installerad på din dator
a Gå till Canon-webbplatsen.
Följande är ett exempel på användning av Windows 10.
a Klicka på knappen Start.
b Klicka på Alla appar (All apps) > Canon TR7500
series On-screen Handbok i nämnda ordning och
öppna Förenklad handbok.
b Välj Konfigurera.
c När skärmen där du kan välja modell visas anger
du skrivarens modellnamn.
d Välj Göra faxfunktionen klar för
användning.
8
c Välj Ställa in FAX.
1. Kontroller medfølgende
komponenter
□ Strømledning
□ blekktanker til oppsett
□ Installerings-CD-ROM
for Windows PC
□M
odulær kabel
5
Løft betjeningspanelet og trykk på
PÅ (ON)-knappen.
6
Dra over skjermen, og trykk språk du ønsker
å velge.
7
Hvis følgende skjermbilde vises, tapper du for
å velge ditt land eller region.
8
Les meldingene, og følg instruksjonene
på skjermen.
□S
ikkerhetsinformasjon og viktig
informasjon
□K
omme i gang (denne manualen)
1
Fjern beskyttelsesmaterialet (f.eks. oransje tape
og beskyttelsesfilm på berøringsskjermen) fra
utsiden av skriveren.
Hvis skriveren brukes mens beskyttelsesfilmen
er påsatt, kan det oppstå feil.
2
a T
a tak i fordypningen på begge sider
av skriveren med fingrene, og åpne
skanneenheten/dekselet.
b Fjern den oransje tapen.
a
NORSK(BOKMÅL)
2. Fjerne
beskyttelsesmateriale /
slå på skriveren
b
3
Lukk skanneenheten/dekselet.
Hvis du vil vite mer om informasjonen som sendes
til Canon, kan du se "Sende data til Canon" i
Sikkerhetsinformasjon og viktig informasjon.
4
9
Velg OK.
Koble til strømledningen diagonalt fra baksiden.
Bakside
Ikke koble til andre kabler enn strømledningen
på dette tidspunktet.
1
3. Installere blekktank
1
Hvis fargen ikke vises på skjermen, selv om du
har installert blekktanken, kan det være at fargen
på blekktanken er feil eller at du har installert en
blekktank som ikke støttes av skriveren (f.eks. en
blekktank med annet modellnummer). Installer
en blekktank for riktig farge, eller bruk den
medfølgende blekktanken for oppsett.
Åpne skanneenheten/dekselet.
Ikke rør skrivehodeholderen (A) før den stanser
av seg selv.
5
Innstaller alle blekktankene på samme måte som
i trinn 4, og bekreft deretter at alle fargene vises
på skjermen.
6
Lukk skanneenheten/dekselet.
(A)
2
a F
jern den oransje tapen HELT.
b Fjern beskyttelsen rundt.
b
3
a
Ta tak i det oransje lokket, og fjern det
FORSIKTIG.
Hvis det vises en feilmelding på skjermen,
kontrollerer du at blekktankene er riktig installert.
4. L
egg i papir / Justere
skrivehodet
Skriv ut et mønster for Justering av skrivehodet (Print Head
Alignment) og skann det for å oppnå et bedre utskriftsresultat.
Ikke trykk inn begge sider av
blekktanken når det Y-formede
lufthullet er blokkert.
4
Ikke rør.
1
Sett blekktanken inn i skrivehodet, og skyv den
bestemt ned til den klikker på plass.
a T
rekk ut kassetten.
b Fjern kassettdekselet.
a
Fargen på blekktanken som du stiller inn vises
på skjermen.
b
2
2
Trykk på låsen til kassetten og ta ut kassetten
samtidig.
3
Åpne papirførerne, og juster deretter førerne foran
etter A4-merkene.
7
Hvis det følgende skjermbildet vises, velger du OK.
4
a L
egg inn papir i A4-størrelse med
utskriftssiden ned.
b Skyv den høyre papirføreren slik at den ligger
inntil siden på papirstabelen.
8
Kontroller at et mønster skrives ut for Justering
av skrivehodet (Print Head Alignment).
Det tar omtrent 2 minutter å fullføre utskriften.
c Juster papirstabelen med papirføreren foran.
b
a
c
9
5
a Å
pne dokumentdekselet.
b Legg utskriftsmønsteret på glassplaten.
Fest kassettdekselet og sett i kassetten.
b
Den følgende figuren viser tilstanden etter at
kassetten er satt i.
NORSK(BOKMÅL)
a
10 Lukk dokumentdekselet, og velg deretter OK.
Side
6
a T
rekk ut papirutmatingsbrettet.
b Åpne mottakerbrettforlengelsen.
11 Hvis det følgende skjermbildet vises, velger du OK.
b
a
3
5. Forberedelser for tilkobling
Bruk bare skriver
a Trykk på Stopp (Stop)-knappen på skriveren.
I beskrivelsen nedenfor brukes smarttelefon både om
smarttelefoner og nettbrett.
1
Velg Neste (Next).
b Velg Ikke koble til (Do not connect) > Ja (Yes)
i denne rekkefølgen.
2
Kontroller at følgende skjermbilde vises.
Oppsettet er nå ferdig.
Gå til side 8 for å fortsette oppsett av faks.
Herfra velger du neste trinn etter hvordan du bruker skriveren.
• Hvis du vil bruke skriveren ved å kun koble til en datamaskin, eller både til datamaskin og smarttelefon
"6-A. Koble til datamaskin"
• Bruke skriveren ved å kun koble til smarttelefon
"6-B. Koble til smarttelefon" på side 6
• Hvis du vil bruke skriveren uten å koble til en datamaskin eller smarttelefon
"Bruk bare skriver"
Windows
6-A. Koble til datamaskin
Mac OS
Du må konfigurere en tilkobling for hver datamaskin. Fortsett med installasjonen fra trinn 1 for hver datamaskin.
1
Start konfigurasjonen for enten metode
eller metode
.
Nedlasting fra Internett
a Åpne en nettleser (
etc.) på datamaskinen.
b Skriv inn følgende URL-adresse og gå inn på Canonnettsiden.
c Velg Oppsett.
e Klikk på Oppsett.
Fremgangsmåtene for Windows og Mac OS er vist
nedenfor. Hvis du bruker en datamaskin med et
annet operativsystem enn Windows eller Mac OS,
slik som Chrome OS, utfører du oppsettet etter
instruksene på skjermen.
f Klikk på Last ned, og last ned installasjonsfilen.
d Skriv inn modellnavnet til skriveren din og klikk på OK.
Du kan velge et modellnavn fra listen.
g Kjør den nedlastede filen.
Gå videre til trinn
for å fortsette.
4
på den neste siden
Bruke installerings-CD-ROM (bare Windows)
a Sett inn installerings-CD-ROM-en i datamaskinen.
■■ Når du bruker Windows 10 eller Windows 8.1:
b Klikk på følgende melding når den vises til høyre
på dataskjermen.
c Hvis følgende skjermbilde vises, klikker du på Kjør
Msetup4.exe (Run Msetup4.exe).
Når denne meldingen ikke vises (eller har blitt borte)
1. Klikk på Filutforsker (File Explorer) på oppgavelinjen.
eller
2. Klikk på Denne PC-en (This PC) på venstre side
i vinduet som åpnes.
3. Dobbeltklikk på
CD-ROM-ikonet på høyre side
av vinduet.
Hvis innholdet til CD-ROM-en vises, dobbeltklikker
du på Msetup4.exe.
4. F
ortsett til trinn d.
■■ Når du bruker Windows 7:
b Når skjermbildet Spill av automatisk (AutoPlay)
vises, klikker du på Kjør Msetup4.exe
(Run Msetup4.exe).
Når skjermbildet Spill av automatisk (AutoPlay) ikke vises
1. Klikk på Datamaskin (Computer) fra Start-menyen.
2. Dobbeltklikk på
CD-ROM-ikonet på høyre side av
vinduet som åpnes.
Hvis innholdet til CD-ROM-en vises, dobbeltklikker
du på Msetup4.exe.
NORSK(BOKMÅL)
d Hvis dialogboksen Brukerkontokontroll (User
Account Control) vises, klikker du på Ja (Yes).
c Hvis dialogboksen Brukerkontokontroll (User
Account Control) vises, klikker du på Fortsett
(Continue).
Gå videre til trinn
2
for å fortsette.
Klikk på Start oppsett (Start Setup).
Klikk på Avslutt (Exit) hvis følgende
skjermbilde kommer opp.
Følg instruksjonene på
skjermen for å fortsette
med installasjonen.
Datamaskinen er nå tilkoblet. Du kan skrive ut fra datamaskinen.
Gå til side 8 for å fortsette oppsett av faks.
5
iOS
6-B. Koble til smarttelefon
Android
Du må konfigurere tilkobling for hver smarttelefon. Fortsett med installasjonen fra trinn 1 for hver smarttelefon.
Forberedelse
• Slå på Wi-Fi på smarttelefonen.
• Hvis du har en trådløs ruter, kobler du smarttelefonen til den trådløse ruteren som du vil koble til skriveren.
* Fremgangsmåten for dette finner du i manualene for smarttelefonen og den trådløse ruteren, eller du kan kontakte produsentene.
1
Installer programvaren Canon PRINT Inkjet/SELPHY på smarttelefonen.
: Søk etter "Canon PRINT" i App Store.
: Søk etter "Canon PRINT" i Google Play.
Eller gå inn på Canons-nettsiden ved å skanne QR-koden.
* Det er ikke sikkert at du kan koble en smarttelefon trådløst til Internett mens du kobler skriveren direkte til smarttelefonen.
Avhengig av abonnementsavtalen du har inngått med tjenesteleverandøren, kan det påløpe ekstrakostnader.
* Inntil 5 enheter kan kobles direkte til skriveren via en trådløs LAN-tilkobling.
2
Se skjermen på skriveren.
Hvis det går omtrent 10 minutter uten at du utfører noen handlinger, vil skjermen slås av. Du kan slå på skjermen
igjen ved å trykke på en av knappene på betjeningspanelet (bortsett fra PÅ (ON)-knappen).
■■ Hvis følgende skjermbilde vises:
Kontroller ikonet nede til venstre, og fortsett deretter
til
eller
.
Følgende ikon vises.
(Skriveren er koblet til et nettverk.)
JA
■■ Hvis følgende skjermbilde vises:
Fortsett til
.
Nei (Fortsett til
.)
Hvis
vises, kan ikke skriveren kommunisere gjennom
trådløs LAN-tilkobling. Se "http://ij.start.canon" og Vanlige
spørsmål hvis du ønsker mer informasjon.
a Trykk på den installerte
programvaren.
b Følg instruksjonene på skjermen for å registrere
skriveren.
c Kontroller at skjermbildet til
høyre vises.
Skriveren er nå koblet til smarttelefonen.
Du kan skrive ut fra smarttelefonen.
Hvis du vil skrive ut fotografier, legger du i fotopapir.
Gå til "Legge i fotopapir" på side 8.
Gå til side 8 for å fortsette oppsett
av faks.
6
Fremgangsmåten nedenfor vil variere avhengig av om du bruker iOS eller Android. Velg operativsystem,
og gå fremgangsmåten for det aktuelle systemet.
a Trykk på Innstillinger (Settings) på smarttelefonens
hjem-skjerm, og velg Canon_ij_XXXX i Wi-Fiinnstillingene.
a Trykk på den installerte
programvaren.
b Følg instruksjonene på skjermen for å registrere
skriveren.
b Trykk på den installerte
programvaren.
c Følg instruksjonene på skjermen for å registrere
skriveren.
Følg instruksjonene på skjermen for å fortsette
med installasjonen.
Hvis du velger Autovalg-tilkoblingsmetode
(anbefales) (Auto Select Conn. Method
(recommended)) i skjermbildet for valg av
tilkoblingsmetode, vil egnet tilkoblingsmetode blir
valgt avhengig av utstyrssammensetningen.
Følg instruksjonene på skjermen for å fortsette
med installasjonen.
• Egnet tilkoblingsmetode blir valgt avhengig av
utstyrssammensetningen.
• Hvis to skrivernavn vises på Registrer skriver
(Register Printer)-skjermen som vist nedenfor,
velger du A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Kontroller at skjermbildet til
høyre vises.
d Kontroller at skjermbildet til
høyre vises.
NORSK(BOKMÅL)
Hvis Canon_ij_XXXX ikke vises på listen, se
"Forberedelse av skriveren" under for å betjene
skriveren, og gjenta deretter trinn a.
Hvis meldingen "Skriver er ikke registrert. Utføre
skriveroppsett? (Printer is not registered.
Perform printer setup?)" ikke vises, se
"Forberedelse av skriveren" nedenfor for å betjene
skriveren, og vent deretter til meldingen vises.
Skriveren er nå koblet til smarttelefonen. Du kan skrive ut fra smarttelefonen.
Hvis du vil skrive ut fotografier, legger du i fotopapir. Gå til "Legge i fotopapir" på side 8.
Gå til side 8 for å fortsette oppsett av faks.
Forberedelse for skriveren
a Trykk på HJEM (HOME)-knappen på skriveren.
b Velg ikonet nederst til venstre i HJEM-skjermbildet.
a
c Hvis det følgende skjermbildet vises, velger du Nei (No).
b
d Velg LAN-innstill. (LAN settings) > Trådløst
LAN (Wireless LAN) > Trådløst LAN-oppsett
(Wireless LAN setup) > Enkel trådløs tilkobling
(Easy wireless connect) i denne rekkefølgen.
e Velg Ja (Yes).
f Gå tilbake til smarttelefonen.
7
Legge i fotopapir
Fotopapir skal legges i bakskuffen.
1
Åpne bakskuffdekselet, og trekk ut papirstøtten.
3
a Legg inn flere ark fotopapir med
utskriftssiden opp.
b Skyv den høyre papirføreren slik at den
ligger inntil siden på papirstabelen.
a
b
2
4
Lukk spordekselet for mating.
5
a Trekk ut papirutmatingsbrettet.
b Åpne mottakerbrettforlengelsen.
a Å
pne spordekselet for mating.
b Dra den høyre papirføreren til enden.
Les meldingen på skriverskjermbildet, og registrer
informasjonen om papiret som er lagt i.
a
b
b
a
Bruke faksfunksjonen
Før du bruker faksfunksjonen kan du se Konfigurere FAKSEN for å konfigurere faksfunksjonen på skriveren.
Du kan se Konfigurere FAKSEN ved hjelp av en av de følgende metodene.
■■ Åpne fra nettstedet
■■ Åpne fra manualen som er installert på datamaskinen
a Gå til Canon-nettstedet.
Det følgende er et eksempel hvor Windows 10 blir brukt.
a Klikk på Start-knappen.
b Klikk på Alle apper (All apps) > Canon TR7500
series Elektronisk manual i denne rekkefølgen,
og åpne deretter Grunnleggende manual.
b Velg Oppsett.
c Når skjermbildet for valg av modell vises, skriver
du inn modellnavnet til skriveren.
d Velg Klargjøre faks til bruk.
8
c Velg Konfigurere FAKSEN.
1. Kontrollér medfølgende elementer
□ Netledning
□ Blækbeholdere til konfiguration
□ Installations-cd-rom til
Windows-pc
□ Sikkerhedsoplysninger og vigtige oplysninger
5
Løft kontrolpanelet, og tryk på knappen TIL (ON).
6
Træk skærmen, og tryk på sprog for at vælge det.
7
Hvis følgende skærmbillede vises, skal du trykke
på dit land eller område for at vælge det.
8
Læs meddelelserne, og følg instruktionerne
på skærmen.
□ Modulært kabel
□ Før du begynder (denne manual)
2. Fjernelse af emballagen/
Start af printeren
1
Fjern emballagen (såsom den orange tape og
den beskyttende film på den berøringsfølsomme
skærm) fra ydersiden af printeren.
Hvis printeren bruges med den beskyttende film på,
kan det medføre printerfejl.
2
a S
kub hængslerne på begge sider af printeren
i med fingrene, og åbn scanningsenheden/
dækslet.
b Fjern den orange tape.
a
3
DANSK
b
Luk scanningsenheden/dækslet.
For at få detaljer om de oplysninger, der sendes
til Canon, skal du se "Afsendelse af data til Canon"
i Sikkerhedsoplysninger og vigtige oplysninger.
9
4
Vælg OK.
Tilslut netledningen diagonalt fra bagsiden.
Bagside
Tilslut ikke nogen kabler undtagen netledningen
endnu.
1
3. Installation af blækbeholder
1
Hvis farven ikke vises på skærmen, selvom du har installeret
blækbeholderen, er farven i blækbeholderen muligvis
forkert, eller du har muligvis installeret en blækbeholder, der
ikke understøttes af denne printer, f.eks. en blækbeholder
med en andet modelnummer. Du skal enten installere
en blækbeholder med den korrekte farve eller bruge den
medfølgende blækbeholder til konfigurationen.
Åbn scanningsenheden/dækslet.
Undgå at røre ved printhovedholderen (A), før den
stopper.
5
Installér alle blækbeholderne på samme måde
som i trin 4, og bekræft derefter, at alle farver vises
på skærmen.
6
Luk scanningsenheden/dækslet.
(A)
2
a F
jern ALT orange tape.
b Fjern beskyttelsesfilmen.
b
3
a
Træk i den orange hætte med fingrene for at fjerne
den, LANGSOMT.
Hvis der vises en fejlmeddelelse på skærmen, skal
du sørge for, at blækbeholderne er isat korrekt.
4. Ilægning af papir/
justering af printhoved
Undlad at trykke på begge sider
af blækbeholderen, mens det
Y-formede hul er blokeret.
4
Må ikke berøres.
For at opnå et bedre resultat, skal du udskrive et mønster for
Printhovedjustering (Print Head Alignment) og scanne det.
1
Indsæt blækbeholderen i printhovedet, og skub
den helt ned, indtil den klikker på plads.
a T
ræk derefter kassetten ud.
b Fjern kassettedækslet.
a
Farven på den blækbeholder, du angiver, vises
på skærmen.
b
2
2
Mens du trykker på låsen på kassetten, skal
du trække kassetten ud.
3
Åbn papirstyrene, og justér herefter styreren foran
med A4-mærket.
7
Hvis følgende skærmbillede vises, skal du vælge OK.
4
a Ilæg A4-papir i almindelige størrelse med
udskriftssiden nedad.
b Skub højre papirstyr for at justere det med
siden af det ilagte papir.
8
Kontrollér, at der udskrives et mønster for
Printhovedjustering (Print Head Alignment).
Det tager ca. 2 minutter at afslutte udskrivningen.
c Juster papiret med papirstyret foran.
b
a
c
9
5
a Å
bn dokumentdækslet.
b Læg det udskrevne mønster på glaspladen.
Sæt kassettedækslet på, og isæt kassetten.
a
b
Følgende figur viser tilstanden, efter kassetten er isat.
6
du har lukket dokumentdækslet,
10 Når
skal du vælge OK.
DANSK
Side
a T
ræk udbakken til papir ud.
b Åbn forlængeren til udbakken.
følgende skærmbillede vises,
11 Hvis
skal du vælge OK.
b
a
3
5. Klargøring af tilslutning
Brug kun printer
a Tryk på knappen Stop på printeren.
I følgende beskrivelse refereres der samlet til smartphones
og tablet-enheder som smartphone.
1
Vælg Næste (Next).
b Vælg Opret ikke forbindelse (Do not connect) >
Ja (Yes) i denne rækkefølge.
2
Sørg for, at følgende skærmbillede vises.
Setup er nu fuldført.
For at fortsætte med faxkonfigurationen skal
du fortsætte til side 8.
Herfra skal du fortsætte til et trin i henhold til, hvordan
du bruger printeren.
• For at bruge printeren ved kun at tilslutte til en computer eller både en computer og smartphone
"6-A. Tilslutning til computer"
• For at bruge printeren ved kun at tilslutte til en smartphone
"6-B. Tilslutning til smartphone" på side 6
• For at bruge printeren uden at tilslutte til en computer eller smartphone
"Brug kun printer"
Windows
6-A. Tilslutning til computer
Mac OS
Du skal have en forbindelse sat op for hver computer. Fortsæt setup fra trin 1 for hver computer.
1
Start konfigurationsfilen for metode
eller metode
.
Hent fra internettet
a Åbn en webbrowser (
osv.) på din computer.
b Skriv følgende URL-adresse, og åbn Canonwebstedet.
Fremgangsmåderne for Windows og Mac OS er vist
herunder. Hvis du bruger en computer med et andet
operativsystem end Windows eller Mac OS, såsom
Chrome OS, skal du udføre konfigurationen i henhold
til instruktionerne på skærmen.
f Klik på Hent, og hent installationsfilen.
c Vælg Konfiguration.
d Skriv modelnavnet på din printer, og klik på OK.
g Kør den hentede fil.
Du kan vælge et modelnavn fra listen.
e Klik på Konfiguration.
4
Fortsæt til trin
fortsætte.
på næste side for at
Brug af installations-cd-rom (kun Windows)
a Læg installations-cd-rom'en i din computer.
■■ Ved brug af Windows 10 eller Windows 8.1:
b Når følgende meddelelse vises i højre side af din
computerskærm, skal du klikke på den.
c Hvis følgende skærmbillede vises, skal du klikke
på Kør Msetup4.exe (Run Msetup4.exe).
Hvis denne meddelelse ikke vises (eller er forsvundet)
1. Klik på Stifinder (File Explorer) på proceslinjen.
eller
2. K
lik på Denne pc (This PC) i venstre side af det åbne vindue.
3. Dobbeltklik på
cd-rom-ikonet i højre side af vinduet.
Hvis indholdet på cd-rom'en vises, skal du
dobbeltklikke på Msetup4.exe.
4. Fortsæt til trin d.
d Hvis dialogboksen Kontrol af brugerkonti (User
Account Control) vises, skal du klikke på Ja (Yes).
■■ Ved brug af Windows 7:
b Når skærmbilledet Automatisk afspilning
(AutoPlay) vises, skal du klikke på Kør
Msetup4.exe (Run Msetup4.exe).
Når skærmbilledet Automatisk afspilning (AutoPlay) ikke vises
1. Klik på Computer fra startmenuen.
2. Dobbeltklik på
cd-rom-ikonet i højre side
af det åbne vinduet.
Hvis indholdet på cd-rom'en vises,
skal du dobbeltklikke på Msetup4.exe.
Fortsæt til trin
2
DANSK
c Hvis dialogboksen Kontrol af brugerkonti
(User Account Control) vises, skal du klikke
på Fortsæt (Continue).
for at fortsætte.
Klik på Start opsætning (Start Setup).
Hvis følgende skærmbillede vises,
skal du klikke på Afslut (Exit).
Følg instruktionerne på
skærmen for at fortsætte
med setup.
Tilslutningen til computeren er nu fuldført. Du kan udskrive fra computeren.
For at fortsætte med faxkonfigurationen skal du fortsætte til side 8.
5
iOS
6-B. Tilslutning til smartphone
Android
Du skal have en forbindelse sat op for hver smartphone. Fortsæt setup fra trin 1 for hver smartphone.
Forberedelse
• Aktivér Wi-Fi på din smartphone.
• Hvis du har en trådløs router, skal du tilslutte din smartphone til den trådløse router, der skal sluttes til printeren.
* For funktioner henvises til brugervejledningen til din smartphone og den trådløse router. Ellers kan du kontakte
de pågældende producenter.
1
Installer af applikationssoftware Canon PRINT Inkjet/SELPHY på din smartphone.
: Søg efter "Canon PRINT" i App Store.
: Søg efter "Canon PRINT" i Google Play.
Eller besøg Canon-webstedet ved at scanne QR-koden.
* Du må ikke slutte din smartphone til trådløst internet, når du slutter printeren direkte til smartphonen. I dette tilfælde kan
serviceudbyderen opkræve et gebyr.
* Der kan tilsluttes op til 5 enheder til printeren direkte via en trådløs LAN-forbindelse.
2
Se skærmen på printeren.
Skærmen slukkes, når der ikke foretages noget i ca. 10 minutter. Tryk på én af knapperne på kontrolpanelet (undtagen
knappen TIL (ON)) for at få vist skærmbilledet.
■■ Hvis følgende skærmbillede vises:
Klik på ikonet nederst til venstre, og fortsæt derefter
til
eller
.
Følgende ikon vises.
(Printeren er tilsluttet et netværk.)
JA
■■ Hvis følgende skærmbillede vises:
Fortsæt til
.
Nej (Fortsæt til
).
Hvis
vises, kan printeren ikke kommunikere via
den trådløse LAN-forbindelse. Der er flere oplysninger
på "http://ij.start.canon" under Ofte stillede spørgsmål.
a Tryk på den installerede
applikationssoftware.
b Følg instruktionerne på skærmen for at registrere
printeren.
c Sørg for, at det højre
skærmbillede vises.
Tilslutningen til din smartphone er
nu fuldført. Du kan udskrive fra din
smartphone.
Ilæg fotopapir for at printe billeder. Fortsæt til "Ilægning
af fotopapir" på side 8.
For at fortsætte med faxkonfigurationen
skal du fortsætte til side 8.
6
Fremgangsmåderne herunder afhænger af iOS eller Android. Vælg dit operativsystem, og fortsæt til
fremgangsmåden for det.
a Tryk på Indstillinger (Settings) på startskærmen
på din smartphone, og tryk på Canon_ij_XXXX under
Wi-Fi indstillinger.
a Tryk på den installerede
applikationssoftware.
b Følg instruktionerne på skærmen for at registrere
printeren.
Hvis Canon_ij_XXXX ikke vises på listen, henvises
til "Klargøring af printer" herunder for oplysninger om,
hvordan du betjener printeren, og gentag dernæst a.
b Tryk på den installerede
applikationssoftware.
c Følg instruktionerne på skærmen for at registrere
printeren.
Følg instruktionerne på skærmen for at
fortsætte med setup.
Hvis du vælger Vælg forb. automatisk
Metode (anbefales) (Auto Select Conn.
Method (recommended)) på skærmen valg
af forbindelsesmetode, vælges den relevante
forbindelsesmetode automatisk i henhold til miljø.
Hvis en meddelelse med teksten "Printeren er ikke
registreret. Udfør printeropsætning? (Printer
is not registered. Perform printer setup?)" ikke
vises, henvises til "Klargøring af printer" herunder
for oplysninger om, hvordan du betjener printeren,
og vent derefter lidt, indtil meddelelsen vises.
Følg instruktionerne på skærmen for
at fortsætte med setup.
• Den relevante forbindelsesmetode vælges
afhængigt af omgivelserne.
• Hvis der vises to printernavne på skærmen
Registrer printer (Register Printer) som vist
herunder, skal du vælge A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Sørg for, at det højre
skærmbillede vises.
Tilslutningen til din smartphone er nu fuldført. Du kan udskrive fra din smartphone.
DANSK
d Sørg for, at det højre
skærmbillede vises.
Ilæg fotopapir for at printe billeder. Fortsæt til "Ilægning af fotopapir" på side 8.
For at fortsætte med faxkonfigurationen skal du fortsætte til side 8.
Klargøring af printer
a Tryk på knappen HJEM (HOME) på printeren.
c Hvis følgende skærmbillede vises, skal du vælge Nej (No).
b Vælg ikonet nederst til venstre på STARTskærmen.
a
b
d Vælg LAN-indstill. (LAN settings) > Trådløst
LAN (Wireless LAN) > Opsæt trådløst LAN
(Wireless LAN setup) > Nem trådløs forbindelse
(Easy wireless connect) i denne rækkefølge.
e Vælg Ja (Yes).
f Gå tilbage til funktionerne på din smartphone.
7
Ilægning af fotopapir
Læg kun fotopapir i den bagerste bakke.
1
Åbn dækslet til bagerste bakke og træk
papirstøtten ud.
3
a Ilæg flere ark fotopapir med udskriftssiden
opad.
b Skub højre papirstyr for at justere det med
siden af det ilagte papir.
a
b
2
4
Luk arkføderdækslet.
5
a Træk udbakken til papir ud.
b Åbn forlængeren til udbakken.
Læs meddelelsen på printerens skærm, og læg
mærke til oplysningerne om det ilagte papir.
a Å
bn arkføderdækslet.
b Skub højre papirstyr ud til enden.
a
b
b
a
Brug af faxfunktionen
Inden du bruger faxfunktionen, skal du se Opsætning af FAX for, hvordan du opsætter printerens faxfunktion.
Du kan se Opsætning af FAX med begge af følgende metoder.
■■ Åbning fra webstedet
■■ Åbning fra den vejledning, der er installeret på din
computer
a Åbn Canon-webstedet.
Følgende er et eksempel, der anvender Windows 10.
a Klik på knappen Start.
b Vælg Konfiguration.
c Når skærmen til valg af model vises, skal du indtaste
din printers modelnavn.
d Vælg Klargøre faxen til brug.
8
b Klik på Alle apps (All apps) > Canon TR7500 series
Vejledning på skærmen i denne rækkefølge, og åbn
derefter Grundlæggende manual.
c Vælg Opsætning af FAX.
1. Toimitettujen tuotteiden tarkistus
5
Nosta käyttöpaneeli ja paina KÄYTÖSSÄ (ON)
-painiketta.
6
Vedä näyttöä ja valitse kieli napauttamalla.
7
Jos seuraava näyttö avautuu, valitse asuinmaasi
tai -alueesi napauttamalla sitä.
8
Lue viestit ja noudata näytössä näkyviä ohjeita.
□ Mustesäiliöt asennusta varten
□ Virtajohto
□M
odulaarinen kaapeli
□ Asennus-CD Windows
PC -tietokoneelle
□ Turvallisuus ja tärkeitä tietoja
□ Aloitusopas (tämä käyttöopas)
2. Pakkausmateriaalien
irrotus/virran kytkeminen
tulostimeen
1
Irrota pakkausmateriaalit (kuten oranssi teippi
ja suojakalvo kosketusnäytöstä) tulostimen
ulkopuolelta.
Tulostimen käyttö suojakalvo kiinni voi aiheuttaa
toimintahäiriön.
2
a A
seta sormesi tulostimen molemmilla puolilla
oleviin syvänteisiin ja avaa skannausyksikkö/
kansi.
b Irrota oranssi teippi.
a
b
3
Sulje skannausyksikkö/kansi.
9
4
Yhdistä virtajohto viistosti takaa.
Valitse OK.
SUOMI
Lisätietoja tiedoista, jotka lähetetään Canonyhtiölle, on Turvallisuus ja tärkeitä tietoja -oppaan
kohdassa "Tietojen lähettäminen Canonille".
Takaosa
Älä yhdistä mitään kaapelia vielä virtajohtoa lukuun
ottamatta.
1
3. Mustesäiliön asentaminen
1
Jos väri ei näy näytössä, vaikka olet asentanut
mustesäiliön, mustesäiliön väri voi olla väärä tai olet
voinut asentaa mustesäiliön, jonka mallinumeroa
tämä tulostin ei tue. Asenna joko oikean värin
mustesäiliö tai käytä asennusta varten toimitettua
mustesäiliötä.
Avaa skannausyksikkö/kansi.
Älä koske tulostuspään pidikkeeseen (A), ennen
kuin se pysähtyy.
5
Asenna kaikki mustesäiliöt samalla tavalla kuin
vaiheessa 4 ja varmista sitten, että kaikki värit
näkyvät näytössä.
6
Sulje skannausyksikkö/kansi.
(A)
2
a Irrota oranssi teippi KOKONAAN.
b Irrota suojakelmu.
b
3
a
Ota sormilla kiinni oranssista suojuksesta ja irrota
se VAROVASTI.
Jos virheilmoitus tulee näkyviin näyttöön, tarkista,
että mustesäiliöt on asennettu oikein.
4. P
aperin lisääminen/
tulostuspään kohdistus
Parempien tulostustulosten saavuttamiseksi tulosta
kuvio Tulostuspään kohdistus (Print Head Alignment)
ja skannaa se.
Älä paina mustesäiliön molemmilta
puolilta niin, että Y-muotoinen
ilmareikä tukkeutuu.
4
Älä koske.
1
Aseta mustesäiliö tulostuspäähän ja paina
sitä alaspäin kevyesti, kunnes se napsahtaa
paikalleen.
a Vedä kasetti ulos.
b Irrota kasetin kansi.
a
Näytössä näkyy asettamasi mustesäiliön väri.
b
2
2
Paina kasetin lukitusta ja samalla laajenna kasetti.
3
Avaa paperiohjaimet ja kohdista sitten ohjain A4merkin eteen.
7
Jos seuraava näyttö tulee näkyviin, valitse OK.
4
a A
seta tavallinen A4-kokoinen paperi
tulostuspuoli alaspäin.
b Liu'uta oikeaa paperiohjainta niin, että
se asettuu paperipinon reunaa vasten.
8
Varmista, että Tulostuspään kohdistus (Print Head
Alignment) -toiminnon kuvio tulostuu.
Tulostaminen kestää noin 2 minuuttia.
c K
ohdista paperipino edessä olevaa
paperiohjainta vasten.
b
a
c
9
5
Aseta kasetin kansi ja aseta kasetti.
a A
vaa asiakirjakansi.
b Aseta tulostettu kuvio tasolle.
a
b
Seuraavassa kuvassa näkyy tila, kun kasetti
on asetettu.
10 Kun olet sulkenut asiakirjakannen, valitse OK.
Sivu
6
a V
edä paperin luovutustaso esiin.
b Avaa luovutustason jatke.
SUOMI
11 Jos seuraava näyttö tulee näkyviin, valitse OK.
b
a
3
5. Yhteyden valmistelu
Käytä vain tulostinta
a Paina tulostimen Pysäytä (Stop) -painiketta.
Seuraavassa kuvauksessa älypuhelimista ja tabletlaitteista käytetään yhdessä nimitystä älypuhelin.
1
Valitse Seuraava (Next).
b Valitse Älä yhdistä (Do not connect) > Kyllä (Yes)
tässä järjestyksessä.
2
Varmista, että seuraava näyttö tulee näkyviin.
Asetus on nyt tehty.
Jatka faksin asetusta sivulta 8.
Jatka tästä eteenpäin kohdasta, joka vastaa tulostimen
käyttötapaa.
• Tulostimen käyttö vain tietokone tai tietokone ja älypuhelin yhdistettynä
"6-A. Yhdistäminen tietokoneeseen"
• Tulostimen käyttö vain älypuhelin yhdistettynä
"6-B. Yhdistäminen älypuhelimeen" sivulla 6
• Tulostimen käyttö tietokone tai älypuhelin yhdistämättä
"Käytä vain tulostinta"
Windows
6-A. Yhdistäminen tietokoneeseen
Mac OS
Yhteys pitää asettaa jokaiseen tietokoneeseen. Jatka asetusta kohdasta 1 jokaiselle tietokoneelle.
1
Käynnistä asetustiedosto joko tavalla
tai tavalla
.
Internetistä lataaminen
a Avaa selain (
jne.) tietokoneessasi.
e Valitse Asennus.
b Anna seuraava URL-osoite ja siirry Canon-sivustoon.
c Valitse Määritys.
Seuraavassa näytetään toimenpiteet Windows- ja Mac
OS -käyttöjärjestelmissä. Jos käytössäsi on tietokone,
jonka käyttöjärjestelmänä on muu kuin Windows tai
Mac OS, esimerkiksi Chrome OS, suorita asennus
näytössä näkyvien ohjeiden mukaan.
f Valitse Lataa ja lataa asennustiedosto.
d Anna tulostimen mallinimi ja valitse OK.
Mallinimen voi valita luettelosta.
g Suorita ladattu tiedosto.
Jatka kohdasta
jatkaaksesi.
4
seuraavalla sivulla
Asennus-CD-levyn käyttö (vain Windows)
a Aseta asennus-CD-levy tietokoneeseen.
■■ Kun käytössä on Windows 10 tai Windows 8.1:
b Kun seuraava viesti tulee näkyviin tietokoneen
näytön oikeaan reunaan, napsauta sitä.
c Jos seuraava näyttö tulee näkyviin, valitse Suorita
Msetup4.exe (Run Msetup4.exe).
d Jos Käyttäjätilien valvonta (User Account Control)
-valintaikkuna tulee näkyviin, valitse Kyllä (Yes).
Jos tämä viesti ei tule näkyviin (tai on poistunut)
1. Valitse tehtäväpalkista Resurssienhallinta
(File Explorer).
tai
2. Valitse Tämä tietokone (This PC) avautuneen
ikkunan vasemmasta reunasta.
3. Kaksoisnapsauta
ikkunan oikeasta reunasta CDROM-kuvaketta.
Jos CD-levyn sisältö tulee näkyviin, kaksoisnapsauta
Msetup4.exe.
4. Jatka kohdasta d.
■■ Kun käytössä on Windows 7:
b Jos Automaattinen toisto (AutoPlay) -näyttö
tulee näkyviin, valitse Suorita Msetup4.exe
(Run Msetup4.exe).
Jos Automaattinen toisto (AutoPlay) -näyttö ei tule
näkyviin
1. Valitse aloitusvalikosta Tietokone (Computer).
2. Kaksoisnapsauta
avautuneen ikkunan oikeasta
reunasta CD-ROM-kuvaketta.
Jos CD-levyn sisältö tulee näkyviin, kaksoisnapsauta
Msetup4.exe.
c Jos Käyttäjätilien valvonta (User Account
Control) -valintaikkuna tulee näkyviin, valitse
Jatka (Continue).
2
jatkaaksesi.
Valitse Aloita asetukset (Start Setup).
Jos seuraava näyttö tulee näkyviin, valitse
Lopeta (Exit).
SUOMI
Jatka kohdasta
Jatka asennusta
noudattamalla näytössä
näkyviä ohjeita.
Yhteys tietokoneeseen on nyt valmis. Voit tulostaa tietokoneestasi.
Jatka faksin asetusta sivulta 8.
5
iOS
6-B. Yhdistäminen älypuhelimeen
Android
Yhteys pitää asettaa jokaiseen älypuhelimeen. Jatka asetusta kohdasta 1 jokaiselle älypuhelimelle.
Valmistelu
• Ota Wi-Fi-yhteys käyttöön älypuhelimessa.
• Jos käytät langatonta reititintä, yhdistä älypuhelin siihen langattomaan reitittimeen, johon haluat yhdistää tulostimen.
* Katso lisätietoja älypuhelimen ja langattoman reitittimen käyttöohjeesta tai ota yhteys kyseisen laitteen valmistajaan.
1
Asenna Canon PRINT Inkjet/SELPHY -sovellus älypuhelimeen.
: Hae App Store -kaupassa tekstiä "Canon PRINT".
: Hae Google Play -kaupassa tekstiä "Canon PRINT".
Voit avata Canon-sivuston myös skannaamalla QR-koodin.
* Et voi yhdistää älypuhelinta Internetiin langattomasti, kun tulostin on yhdistettynä älypuhelimeen suoraan.
Tässä tapauksessa palveluntarjoaja voi veloittaa sinulta sopimuksen mukaisen hinnan.
* Tulostimeen voi yhdistää enintään 5 laitetta suoraan WLAN-yhteydellä.
2
Tarkista tulostimen näyttö.
Näytön virta katkeaa, jos mitään toimintoa ei suoriteta noin 10 minuuttiin. Näyttö palautuu, kun painat mitä tahansa
käyttöpaneelin painiketta (lukuun ottamatta KÄYTÖSSÄ (ON) -painiketta).
■■ Jos seuraava näyttö tulee näkyviin:
Tarkista alhaalla vasemmalla näkyvä kuvake ja jatka
sitten kohdasta
tai
.
Seuraava kuvake näkyy.
(Tulostin on yhdistetty verkkoon.)
KYLLÄ
■■ Jos seuraava näyttö tulee näkyviin:
Jatka kohdasta
.
Ei (Jatka kohdasta
.)
Jos
näkyy, tulostin ei saa muodostettua WLANyhteyttä. Lisätietoja on osoitteessa "http://ij.start.canon"
kohdassa Usein kysytyt kysymykset.
a Napauta asennettua
sovellusta.
b Jatka tulostimen rekisteröintiä noudattamalla
näytössä näkyviä ohjeita.
c Varmista, että oikea näyttö
tulee näkyviin.
Yhteys älypuhelimeen on nyt valmis.
Voit tulostaa älypuhelimestasi.
Jos tulostat valokuvia, lisää valokuvapaperia.
Jatka kohdasta "Valokuvapaperin lisääminen" sivulla 8.
Jatka faksin asetusta sivulta 8.
6
Seuraavat toiminnot vaihtelevat iOS- tai Android-järjestelmän mukaan. Valitse käyttöjärjestelmä ja jatka sen
mukaan.
a Napauta Asetukset (Settings) älypuhelimen
aloitusnäytössä ja napauta Canon_ij_XXXX Wi-Fiasetuksissa.
a Napauta asennettua sovellusta.
b Jatka tulostimen rekisteröintiä noudattamalla
näytössä näkyviä ohjeita.
Jos Canon_ij_XXXX ei näy luettelossa, katso alta
"Tulostimen valmistelu" tulostimen käyttämiseksi ja
toista sitten vaihe a.
b Napauta asennettua sovellusta.
c Jatka tulostimen rekisteröintiä noudattamalla
näytössä näkyviä ohjeita.
Jatka asennusta noudattamalla näytössä
näkyviä ohjeita.
Jos valitset Valitse yht.luontitapa aut. (suositelt.)
(Auto Select Conn. Method (recommended))
yhteydenluontitavan valintanäytössä, sopiva
yhteydenluontitapa valitaan automaattisesti
ympäristön mukaan.
Jos viesti "Tulostinta ei ole rekisteröity.
Suoritetaanko tulostimen asetus? (Printer
is not registered. Perform printer setup?)" ei
tule näkyviin, katso alta "Tulostimen valmistelu"
tulostimen käyttämiseksi ja odota, kunnes jokin
viesti tulee näkyviin.
Jatka asennusta noudattamalla näytössä
näkyviä ohjeita.
• Sopiva yhteydenluontitapa valitaan ympäristön
mukaan.
• Jos kaksi tulostimen nimeä näkyy Rekisteröi
tulostin (Register Printer) -näytössä
seuraavasti, valitse A.
A) TR7500 series (xxx.xxx.xxx.xxx)
B) Direct-xxxx-TR7500series
c Varmista, että oikea näyttö
tulee näkyviin.
d Varmista, että oikea näyttö
tulee näkyviin.
Yhteys älypuhelimeen on nyt valmis. Voit tulostaa älypuhelimestasi.
Jos tulostat valokuvia, lisää valokuvapaperia. Jatka kohdasta "Valokuvapaperin lisääminen" sivulla 8.
Tulostimen valmistelu
a Paina tulostimen ALKU (HOME) -painiketta.
c Jos seuraava näyttö tulee näkyviin, valitse Ei (No).
SUOMI
Jatka faksin asetusta sivulta 8.
b Valitse aloitusnäytön vasemmassa alakulmassa
näkyvä kuvake.
a
b
d Valitse LAN-asetukset (LAN settings) > WLAN
(Wireless LAN) > WLAN-asetukset (Wireless
LAN setup) > Helppo langaton yhteys (Easy
wireless connect) tässä järjestyksessä.
e Valitse Kyllä (Yes).
f Palaa käyttämään älypuhelinta.
7
Valokuvapaperin lisääminen
Lisää valokuvapaperia ainoastaan takalokeroon.
1
Avaa takalokeron kansi ja vedä paperituki ulos.
3
a Aseta useita arkkeja valokuvapaperia
tulostuspuoli ylöspäin.
b Liu'uta oikeaa paperiohjainta niin, että
se asettuu paperipinon reunaa vasten.
a
b
2
4
Sulje syöttöaukon kansi.
5
a Vedä paperin luovutustaso esiin.
b Avaa luovutustason jatke.
a A
vaa syöttöaukon kansi.
b Liu'uta oikea paperiohjain reunaan.
Lue tulostimen näytössä näkyvä ilmoitus
ja rekisteröi lisätyn paperin tiedot.
a
b
b
a
Faksitoiminnon käyttö
Ennen kuin käytät faksitoimintoja, määritä tulostimen faksitoiminnot Faksin määrittäminen -oppaan avulla. Voit avata
Faksin määrittäminen -oppaan seuraavilla tavoilla.
■■ Avaaminen verkkosivustosta
■■ Avaaminen käyttöoppaasta, joka on asennettu
tietokoneeseen
a Avaa Canon-verkkosivusto.
Seuraavassa esimerkissä on käytössä Windows 10.
a Napsauta Aloitus (Start) -painiketta.
b Valitse Määritys.
c Kun mallin valintanäyttö avautuu, anna tulostimen
mallinimi.
d Valitse Faksin käyttövalmistelu.
8
b Valitse Kaikki sovellukset (All apps) > Canon
TR7500 series Kuvaruutukäyttöopas tässä
järjestyksessä, ja avaa sitten Peruskäyttöopas.
c Valitse Faksin määrittäminen.
RMC (Regulatory Model Code): K10458
Access Online Manual
Zugriff auf das Online-Handbuch
Accedere al Manuale online
Acceso al Manual en línea
Läs Onlinehandbok
Åbn Online vejledning
From Web site
Über eine Website
Dal sito Web
Desde el sitio web
Från webbplatsen
Fra websted
Accès au Manuel en ligne
Online handleiding openen
Acesse o Manual On-line
Αποκτήστε πρόσβαση στο Εγχειρίδιο Online
Gå til Nettbasert manual
Online-käyttöopas-oppaan käyttö
À partir du site Web
Van de website
A partir do site
Από τη διαδικτυακή τοποθεσία
Fra nettsiden
Verkkosivustosta
From desktop shortcut
À partir du raccourci du bureau
Über eine Desktopverknüpfung
Via een snelkoppeling op het bureaublad
Dallo shortcut sul desktop
A partir do atalho da área de trabalho
Desde el acceso directo del escritorio
Από τη συντόμευση της επιφάνειας εργασίας
Från genväg på skrivbordet
Fra snarvei på skrivebordet
Fra skrivebordsgenvej
Työpöydän pikavalinnasta
QT6-2020-V02
XXXXXXXX
Windows 10
© CANON INC. 2017
PRINTED IN XXXXXXXX
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
