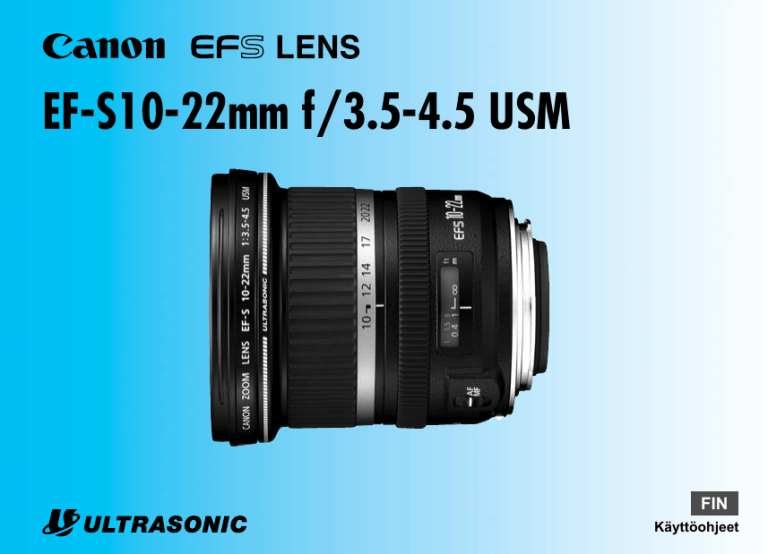

EF-S10-22mm f/3.5-4.5 USM
FIN
Käyttöohjeet
Kiitämme Canon-tuotteen hankinnasta.
Canon EF-S10-22mm f/3,5-4,5 USM-objektiivi
on kompaktikokoinen ja kevyt
ultralaajakulmaobjektiivi, jossa on tehokas
optiikka. Se on kehitetty käytettäväksi EF-Sobjektiivien kanssa yhteensopiville EOSkameroille*.
* Vain seuraavat kamerat ovat yhteensopivia EF-Sobjektiivien kanssa (elokuusta 2012 alkaen):
EOS 7D, EOS 60D, EOS 50D, EOS 40D, EOS
30D, EOS 20D, EOS 20Da, EOS REBEL
T4i/650D, EOS REBEL T3i/600D, EOS REBEL
T2i/550D, EOS REBEL T1i/500D, EOS REBEL
XSi/450D, EOS REBEL T3/1100D, EOS REBEL
XS/1000D, EOS DIGITAL REBEL XTi/400D
DIGITAL, EOS DIGITAL REBEL XT/350D
DIGITAL, EOS DIGITAL REBEL/300D DIGITAL
¡USM on lyhennys sanoista Ultasonic Motor
(ultraäänimoottori).
Ominaisuudet
1. Asfääri- ja UD-linssielementtien ansiosta
kuvassa on erinomaisen tarkat ääriviivat ja
zoomaus on erittäin laaja-alainen.
2. Ultraäänimoottori (USM) mahdollistaa nopean
ja hiljaisen automaattitarkennuksen.
3. Manuaalinen tarkennus käytettävissä sen
jälkeen, kun kohde on tarkennettu
automaattitarkennuksella (ONE SHOT AF).
4. Todella pyöreä aukko mahdollistaa
miellyttävän taustan pehmennyksen.
Näissä käyttöohjeissa käytetyt selitykset
Varoitus kameran tai objektiivin
vikatoiminnan tai vahingoittumisen
estämiseksi.
Lisähuomautuksia objektiivin käytöstä ja
kuvaamisesta.
FIN-1
a Huomautuksia turvallisuutta varten
• Älä katso aurinkoon tai muuhun kirkkaaseen
esineeseen objektiivin tai kameran kautta. Tämä
saattaa aiheuttaa näön menetyksen. Varsinkin
katsominen aurinkoon suoraan objektiivin kautta on
erittäin vaarallista.
• Olipa objektiivi kiinnitetty kameraan tai ei, älä
jätä sitä aurinkoon kiinnittämättä objektiivin
suojusta. Tällöin objektiivi ei kokoa
auringonsäteitä, mikä saattaisi aiheuttaa tulipalon.
Huomautuksia käsittelystä
• Jos objektiivi viedään kylmästä paikasta
lämpimään, kosteutta saattaa tiivistyä
objektiivin ja sisäisten osien pinnalle. Jotta
kosteuden tiivistyminen saadaan estettyä, pane
objektiivi ilmatiiviiseen pussiin ennen kuin viet sen
kylmästä paikasta lämpimään. Ota objektiivin pois
pussista, kun se on lämmennyt. Tee samoin, kun
viet objektiivin lämpimästä paikasta kylmään
paikkaan.
• Älä jätä objektiivia erittäin kuumaan paikkaan kuten
esimerkiksi autoon, johon aurinko paistaa suoraan.
Kuumuus saattaa aiheuttaa objektiivin
epäkuntoon menemisen.
FIN-2
Osien nimet
Zoomausasennon merkki (→ 5)
Vastavalosuojan
asennuspaikka
(→ 7)
Suodattimen
asennuskierre
Tarkennusrengas (→ 4)
Etäisyysasteikko (→ 5)
Tarkennusmuodon
kytkin(→ 4)
(→ 6)
Zoomausrengas (→ 5)
Liitinpinnat (→ 4)
Objektiivin asennusmerkki (→ 4)
Katso tarkemmat tiedot suluissa näkyviltä sivuilta (→ **).
FIN-3
1
Objektiivin asennus ja poisto
2
Tarkennusmuodon säätö
Katso kameran käyttöohjeista tarkemmat
tiedot objektiivin asentamisesta ja
poistamisesta.
¡Kun objektiivi on otettu pois, aseta se pystyyn
niin, että sen perä on ylhäällä, jotta objektiivin
pinta ja sähköliitinpinnat eivät naarmutu.
¡Jos liitinpinnat likaantuvat, naarmuttuvat tai jos
niihin tulee sormenjälkiä, seurauksena saattaa
olla ruostuminen ja huono liitäntä. Kamera ja
objektiivi eivät kenties toimi oikein.
¡Jos liitinpinnoissa on likaa tai sormenjälkiä,
puhdista ne pehmeällä kankaalla.
¡Jos irrotat objektiivin, peitä se pölysuojalla.
Kiinnitä se kunnolla asettamalla objektiivin
asennusmerkki ja pölysuojan ¢-merkki kuvassa
näkyvällä tavalla ja kääntämällä myötäpäivään.
Poisto tapahtuu suorittamalla toimenpiteet
päinvastaisessa järjestyksessä.
Kun haluat kuvata automaattitarkennuksella
(AF), aseta tarkennusmuodon kytkin asentoon
AF.
Kun haluat käyttää vain manuaalista tarkennusta
(MF), aseta tarkennusmuodon kytkin asentoon
MF ja tarkenna kääntämällä tarkennusrengasta.
Tarkennusrengas toimii aina riippumatta
tarkennusmuodosta.
Kun on tarkennettu automaattitarkennuksella ONE
SHOT AF -tilassa, tarkenna manuaalisesti
painamalla suljinpainike puolitiehen ja kääntämällä
tarkennusrengasta. (Täysiaikainen manuaalinen
tarkennus)
FIN-4
3
Zoomaus
4
Äärettömyyden etäisyysmerkki
Äärettömyyden etäisyysmerkki
Etäisyysmerkki
Zoomaa kääntämällä objektiivin
zoomausrengasta.
Suorita zoomaus ennen tarkennusta.
Zoomausrenkaan asennon muuttaminen
tarkennuksen jälkeen saattaa vaikuttaa
tarkennukseen.
Kompensoidaan äärettömään tapahtuvan
tarkennuksen tarkennuspisteen siirtyminen, mikä
on tulosta lämpötilan muutoksesta. Tavallisessa
lämpötilassa ääretön on piste, jossa L-merkin
vertikaalinen viiva on samalla kohdalla kuin
etäisyysasteikon etäisyysmerkki.
Jotta manuaalinen tarkennus äärettömän
etäisyyden kohteisiin olisi tarkka, katso
tähtäimestä samalla, kun käännät
tarkennusrengasta.
FIN-5
5
Suodattimet (myydään erikseen)
Suodattimia voidaan kiinnittää objektiivin edessä
olevaan suodattimen asennuskierteeseen.
6
Loittorenkaat (myydään erikseen)
Loittorengas EF12 II voidaan kiinnittää
suurennoksia varten. Kuvausetäisyys ja
suurennos on näytetty alla.
¡Vain yksi suodatin voidaan kiinnittää.
¡Jos tarvitaan polarisointisuodatinta, käytä Canon
pyöröpolarisointisuodatinta (77 mm).
EF12 II
10mm
22 mm
Kamera - kohdeSuurennos
etäisyys (mm)
Lähelle Kauas Lähelle Kauas
Yhteensopimaton
155
165
0,77×
0,58×
Vaikka EF25 II -loittorengas voidaan kiinnittää, se
ei ole suositeltavaa, koska objektiivin ja kohteen
välinen etäisyys tulee erittäin pieneksi.
Manuaalista tarkennusta suositellaan tarkkaa
tarkennusta varten.
FIN-6
7
Vastavalosuoja (myydään erikseen)
Vastavalosuoja EW-83E pitää tarpeettoman valon poissa objektiivista ja suojaa objektiivia myös
sateelta, lumelta ja pölyltä.
Vastavalosuoja kiinnitetään sovittamalla sen kiinnityskohdan merkki objektiivin edessä olevan
punaisen pisteen kohdalle ja kääntämällä vastavalosuojaa sitten nuolen osoittamalla tavalla, kunnes
objektiivin punainen piste on vastavalosuojan pysäytysmerkin kohdalla.
Vastavalosuoja voidaan kääntää toisin päin säilytystä varten.
¡Osa kuvasta saattaa jäädä pois, jos vastavalosuojaa ei kiinnitetä oikein.
¡Kun kiinnität tai poistat vastavalosuojaa, käännä ottamalla kiinni vastavalosuojan pohjasta. Älä käännä
pitämällä kiinni vastavalosuojan kehyksestä, jotta se ei mene rikki.
FIN-7
8
Lähikuvaobjektiivit
(myydään erikseen)
500D (77 mm) lähikuvaobjektiivin kiinnittäminen
mahdollistaa lähikuvauksen.
Suurennos on 0,20× – 0,02×.
¡Lähikuvaobjektiivia 250D ei voi kiinnittää, koska
objektiiville sopivaa kokoa ei ole.
¡Manuaalista tarkennusta suositellaan tarkkaa
tarkennusta varten.
FIN-8
9
Tekniset tiedot
Polttoväli/aukko
Objektiivin rakenne
Pienin aukko
Kuvakulma
Lähin tarkennusetäisyys
Maksimi suurennoskerroin
Näkökenttä
Suodattimen halkaisija
Suurin halkaisija ja pituus
Paino
Vastavalosuoja
Objektiivin suojus
Laukku
10 – 22 mm f/3,5 – 4,5
10 ryhmää, 13 elementtiä
f/22 – 29*
Vino: 107° 30’ – 63° 30’
Pysty: 74° 10’ – 37° 50’
Vaaka: 97° 10’ – 54° 30’
0,24 m
0,17 × (22 mm:llä)
noin 189 × 291 – 92 × 138 mm (0,24 m:llä)
77 mm
83,5 × 89,8 mm
385 g
EW-83E (myydään erikseen)
E-77U/E-77 II
LP1319 (myydään erikseen)
* Koskee 1/3 pysäytysvälejä. 1/2 pysäytysväleillä arvo on f/22-27.
¡Vastaa 16-35 mm:n kokoa 35mm filmiformaatissa.
¡Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Lisää 21,5 mm laskeaksesi mukaan E-77U
objektiivin suojuksen ja pölysuojuksen, ja 24,2 mm, kun käytössä on E-77 II.
¡Ilmoitettu koko ja pituus koskevat vain objektiivia, ellei toisin mainita.
¡EF1,4X II/EF2X II -telejatkeita ei voi käyttää tämän objektiivin kanssa.
¡Aukkosäädöt on määritetty kamerassa. Kamera kompensoi automaattisesti aukkosäädön vaihtelut
zoomattaessa lähelle tai kauas.
¡Kaikki ilmoitetut mittaustiedot on mitattu Canonin standardien mukaisesti.
¡Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.
FIN-9
CT1-8517-008
0812Ni
© CANON INC. 2004
