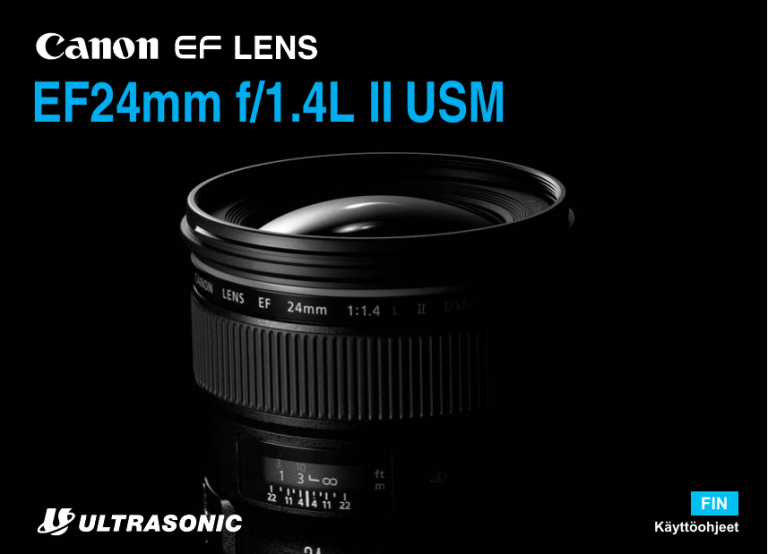

EF24mm f/1.4L II USM
FIN
Käyttöohjeet
Kiitämme Canon-tuotteen hankinnasta.
Canon EF24mm f/1,4L II USM -objektiivi on
EOS-kameroille kehitetty suorituskykyinen
laajakulmaobjektiivi.
¡"USM" on lyhennys sanoista "Ultrasonic Motor"
(ultraäänimoottori).
Näissä käyttöohjeissa käytetyt selitykset
Ominaisuudet
1. Asfääri- ja UD-linssielementtien ansiosta kuva
on erittäin terävä.
2. SWC (Subwavelength Structure Coating)
vähentää huomattavasti terävästä kulmasta
päässeen valon synnyttämiä haamukuvia ja
heijastusta.
3. Ultraäänimoottori (USM) mahdollistaa nopean
ja hiljaisen automaattitarkennuksen.
4. Manuaalinen tarkennus käytettävissä sen
jälkeen, kun kohde on tarkennettu
automaattitarkennuksella (ONE SHOT AF).
5. Todella pyöreä aukko mahdollistaa
miellyttävän taustan pehmennyksen.
6. Tiivis pöly- ja vesisuojaus.
Varoitus kameran tai objektiivin
vikatoiminnan tai vahingoittumisen
estämiseksi.
Lisähuomautuksia objektiivin käytöstä ja
kuvaamisesta.
FIN-1
a Huomautuksia turvallisuutta varten
a Huomautuksia turvallisuutta varten
• Älä katso aurinkoon tai muuhun kirkkaaseen
esineeseen objektiivin tai kameran kautta. Tämä
saattaa aiheuttaa näön menetyksen. Varsinkin
katsominen aurinkoon suoraan objektiivin kautta on
erittäin vaarallista.
• Olipa objektiivi kiinnitetty kameraan tai ei, älä
jätä sitä aurinkoon kiinnittämättä objektiivin
suojusta. Tällöin objektiivi ei kokoa
auringonsäteitä, mikä saattaisi aiheuttaa tulipalon.
Huomautuksia käsittelystä
• Jos objektiivi viedään kylmästä paikasta
lämpimään, kosteutta saattaa tiivistyä
objektiivin ja sisäisten osien pinnalle. Jotta
kosteuden tiivistyminen saadaan estettyä, pane
objektiivi ilmatiiviiseen pussiin ennen kuin viet sen
kylmästä paikasta lämpimään. Ota objektiivin pois
pussista, kun se on lämmennyt. Tee samoin, kun
viet objektiivin lämpimästä paikasta kylmään
paikkaan.
• Älä jätä objektiivia erittäin kuumaan paikkaan kuten
esimerkiksi autoon, johon aurinko paistaa suoraan.
Kuumuus saattaa aiheuttaa objektiivin
epäkuntoon menemisen.
FIN-2
Osien nimet
Etäisyysasteikko (→ 5, 6)
Vastavalosuojan
asennuspaikka
(→ 7)
Infrapunaindeksi (→ 6)
Kenttäsyvyysasteikko (→ 6)
Suodattimen
asennuskierre
(→ 7)
Tarkennusmuodon
kytkin (→ 5)
Liitinpinnat (→ 4)
Tarkennusrengas (→ 5)
Objektiivin asennusmerkki (→ 4)
Katso tarkemmat tiedot suluissa näkyviltä sivuilta (→ **).
FIN-3
1. Objektiivin asennus ja poisto
Katso kameran käyttöohjeista tarkemmat
tiedot objektiivin asentamisesta ja
poistamisesta.
Objektiivin asennusrenkaassa on kumirengas, joka
parantaa vesi- ja pölysuojausta. Tämä kumirengas
saattaa hangata hieman kameran objektiivin
kiinnityspaikkaa, mutta tämä ei aiheuta ongelmia.
Jos kumirengas kuluu, sen vaihto veloitusta
vastaan on mahdollista Canon-huoltamossa.
¡Kun objektiivi on otettu pois, aseta se pystyyn
niin, että sen perä on ylhäällä, jotta objektiivin
pinta ja sähköliitinpinnat eivät naarmutu.
¡Jos liitinpinnat likaantuvat, naarmuttuvat tai jos
niihin tulee sormenjälkiä, seurauksena saattaa
olla ruostuminen ja huono liitäntä. Kamera ja
objektiivi eivät kenties toimi oikein.
¡Jos liitinpinnoissa on likaa tai sormenjälkiä,
puhdista ne pehmeällä kankaalla.
¡Jos irrotat objektiivin, peitä se pölysuojalla.
Kiinnitä se kunnolla asettamalla objektiivin
asennusmerkki ja pölysuojan K-merkki kuvassa
näkyvällä tavalla ja kääntämällä myötäpäivään.
Poisto tapahtuu suorittamalla toimenpiteet
päinvastaisessa järjestyksessä.
FIN-4
2. Tarkennusmuodon säätö
3. Äärettömyyden etäisyysmerkki
Äärettömyyden etäisyysmerkki
Etäisyysmerkki
Kun haluat kuvata automaattitarkennuksella (AF),
aseta tarkennusmuodon kytkin asentoon AF.
Kun haluat käyttää vain manuaalista tarkennusta
(MF), aseta tarkennusmuodon kytkin asentoon
MF ja tarkenna kääntämällä tarkennusrengasta.
Tarkennusrengas toimii aina riippumatta
tarkennusmuodosta.
Kun on tarkennettu automaattitarkennuksella ONE
SHOT AF -tilassa, tarkenna manuaalisesti
painamalla suljinpainike puolitiehen ja kääntämällä
tarkennusrengasta. (Täysiaikainen manuaalinen
tarkennus)
Kompensoidaan äärettömään tapahtuvan
tarkennuksen tarkennuspisteen siirtyminen, mikä
on tulosta lämpötilan muutoksesta.
Tavallisessa lämpötilassa ääretön on piste, jossa
L-merkin vertikaalinen viiva on samalla kohdalla
kuin etäisyysasteikon etäisyysmerkki.
Jotta manuaalinen tarkennus äärettömän
etäisyyden kohteisiin olisi tarkka, katso
tähtäimestä tai katso suurennettua kuvaa*
nestekidenäytöltä samalla, kun käännät
tarkennusrengasta.
* Kameroille, joissa on Live View –kuvausmahdollisuus.
FIN-5
4. Infrapunaindeksi
Infrapunaindeksi korjaa tarkennussäädön
käytettäessä mustavalkoista infrapunafilmiä.
Tarkenna kohteeseen manuaalisesti ja säädä
etäisyyssäätöä sitten siirtämällä tarkennusrengas
vastaavan infrapunaindeksin merkin kohtaan.
Joissakin EOS-kameroissa ei voi käyttää
infrapunafilmiä. Katso EOS-kamerasi käyttöohjeita.
5. Kenttäsyvyysasteikko
Kenttäsyvyys on tarkkana näkyvä etäisyys
kohteen tarkennustason edessä ja takana.
Kenttäsyvyyttä osoittaa etäisyysasteikon alla
oleva alue, joka on kenttäsyvyysasteikon rivien
välissä.
Asteikolla oleva numero on F-luku.
Kenttäsyvyysasteikko on likimääräinen osoitin.
¡Infrapunaindeksiasento pohjautuu 800 nm
aaltopituudelle.
¡Noudata aina valmistajan ohjeita, kun käytät
infrapunafilmiä.
¡Käytä punaista suodatinta myös kuvaa
otettaessa.
FIN-6
6. Vastavalosuoja
7. Suodattimet (myydään erikseen)
Suodattimia voidaan kiinnittää objektiivin edessä
olevaan suodattimen asennuskierteeseen.
¡Vain yksi suodatin voidaan kiinnittää.
¡Jos tarvitaan polarisointisuodatinta, käytä Canon
pyöröpolarisointisuodatinta (77mm).
Vastavalosuoja EW-83K pitää tarpeettoman valon
poissa objektiivista ja suojaa objektiivia myös
sateelta, lumelta ja pölyltä.
Vastavalosuoja kiinnitetään sovittamalla sen
kiinnityskohdan merkki objektiivin edessä olevan
punaisen pisteen kohdalle ja kääntämällä
vastavalosuojaa sitten nuolen osoittamalla tavalla,
kunnes objektiivin punainen piste on vastavalosuojan
pysäytysmerkin kohdalla. Vastavalosuoja voidaan
kääntää toisin päin säilytystä varten.
¡Osa kuvasta saattaa jäädä pois, jos
vastavalosuojaa ei kiinnitetä oikein.
¡Kun kiinnität tai poistat vastavalosuojaa, käännä
ottamalla kiinni vastavalosuojan pohjasta. Älä
käännä pitämällä kiinni vastavalosuojan
kehyksestä, jotta se ei mene rikki.
FIN-7
8. Loittorenkaat (myydään erikseen)
Loittorengas Tube EF12 II voidaan kiinnittää
suurennoksia varten. Kuvausetäisyys ja
suurennos on näytetty alla.
EF12 II
Kamera-kohde
etäisyys (mm)
Lähelle
Kauas
156
167
Suurennos
Lähelle
0,67×
Kauas
0,50×
¡Loittorengasta Tube EF25 II ei voi käyttää tämän
objektiivin kanssa.
¡Manuaalista tarkennusta suositellaan tarkkaa
tarkennusta varten.
9. Lähikuvaobjektiivit
(myydään erikseen)
500D (77 mm) lähikuvaobjektiivin kiinnittäminen
mahdollistaa lähikuvauksen.
Suurennos on 0,05× – 0,21×.
¡Lähikuvaobjektiivia 250D ei voi kiinnittää, koska
objektiiville sopivaa kokoa ei ole.
¡Manuaalista tarkennusta suositellaan tarkkaa
tarkennusta varten.
FIN-8
Tekniset tiedot
Polttoväli/aukko
Objektiivin rakenne
Pienin aukko
Kuvakulma
Lähin tarkennusetäisyys
Maksimi suurennoskerroin
Näkökenttä
Suodattimen halkaisija
Suurin halkaisija ja pituus
Paino
Vastavalosuoja
Objektiivin suojus
Laukku
24 mm f/1,4
10 ryhmää, 13 elementtiä
f/22
Vino: 84°
Pysty: 53°
Vaaka: 74°
0,25 m
0,17 ×
139 × 208 mm (0,25 m:llä)
77 mm
83,5 × 86,9 mm
650 g
EW-83K
E-77U/E-77 II
LP1319
¡Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Lisää 21,5 mm laskeaksesi mukaan E-77U
objektiivin suojuksen ja pölysuojuksen, ja 24,2 mm, kun käytössä on E-77 II.
¡Ilmoitettu koko ja pituus ovat vain objektiiville, ellei muuta mainita.
¡Polttovälin muuttajia EF1,4X II tai EF2X II ei voi käyttää tämän objektiivin kanssa.
¡Aukkosäädöt on määritetty kamerassa.
¡Kaikki ilmoitetut mittaustiedot on mitattu Canon standardien mukaisesti.
¡Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.
FIN-9
CT1-8559-002
0812Ni
© CANON INC. 2008
