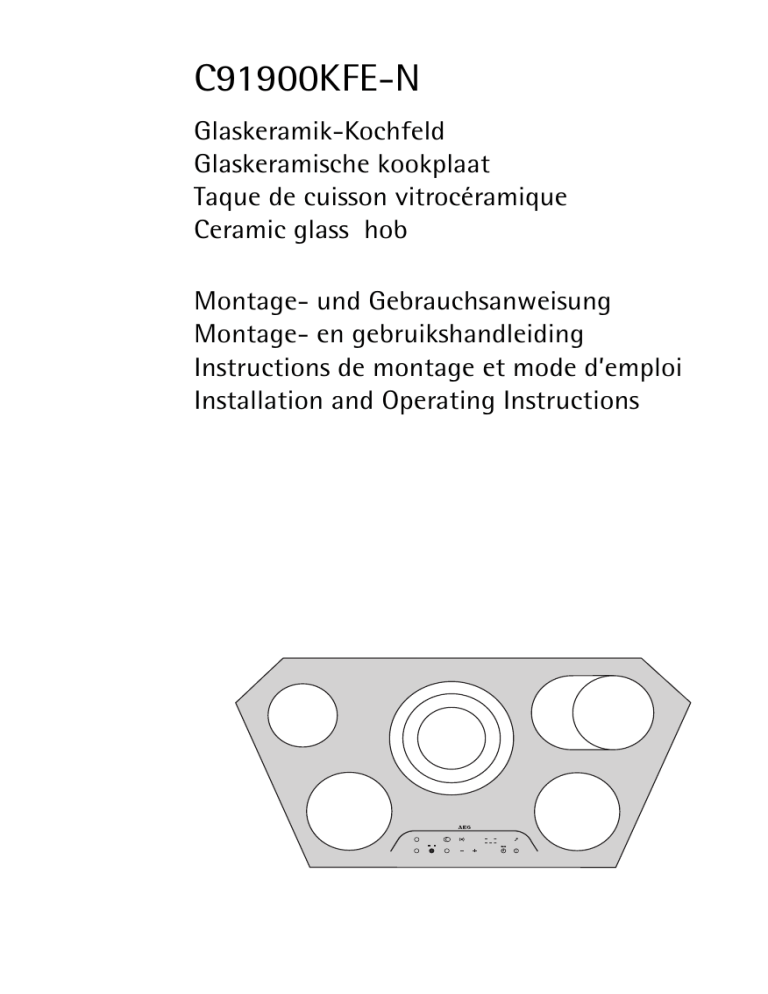

C91900KFE-N
Glaskeramik-Kochfeld
Glaskeramische kookplaat
Taque de cuisson vitrocéramique
Ceramic glass hob
Montage- und Gebrauchsanweisung
Montage- en gebruikshandleiding
Instructions de montage et mode d’emploi
Installation and Operating Instructions
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den
ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1
Sicherheitshinweise
Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3
Hinweise und praktische Tipps
2
Umweltinformationen
1. Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2. ...
3. ...
Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in
Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so ...
2
INHALT
Gebrauchsanweisung
......................................
5
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
Die wichtigsten Merkmale Ihres Gerätes . . . . . . . . . . . . . . . . . . . . . . . . .
8
Geräteaufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ausstattung Koch- und Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Digitale Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Sicherheitsabschaltung der Kochzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bedienung des Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TOUCH-CONTROL-Sensorfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerät einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochzonenwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochstufenwahl + und - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dreikreis-Kochzone ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . .
Bräterzone ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochzone ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restwärmeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochen mit der Ankochautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochen ohne Ankochautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienfeld verriegeln/entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leistungsverteilung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
11
11
12
13
14
15
17
18
19
20
21
22
23
Anwendung, Tabellen, Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Kochgeschirr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Tipps zum Kochen mit und ohne Ankochautomatik . . . . . . . . . . . . . . . . . . 26
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Abhilfe bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3
Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bestimmungen, Normen, Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheitshinweise für den Installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
32
32
33
34
35
156
Gebrauchsanweisung
Gebrauchsanweisung
1
Sicherheit
Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.
Elektrische Sicherheit
• Montage und Anschluss des neuen Gerätes dürfen nur durch einen
konzessionierten Fachmann vorgenommen werden.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
3
Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden
der Garantieanspruch entfällt.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Damit
wird der vom VDE geforderte Berührungsschutz elektrischer Geräte
sichergestellt.
• Wenn Störungen am Gerät, Brüche, Sprünge oder Risse auftreten:
– schalten Sie alle Kochzonen aus,
– schalten Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie
diese heraus.
Sicherheit für Kinder
Wenn Sie kochen und braten, werden die Kochzonen heiß. Halten Sie
deshalb Kleinkinder grundsätzlich fern.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten
von Speisen verwendet werden.
• Verwenden Sie das Kochfeld nicht zum Beheizen des Raumes.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen.
5
Gebrauchsanweisung
• Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in
Fett oder Öl (z.B. Pommes frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
Sicherheit beim Reinigen
Zum Reinigen muss das Gerät ausgeschaltet sein. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
So vermeiden Sie Schäden am Gerät
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Der rahmenlose Rand der Glaskeramikplatte ist stoßgefährdet. Bitte
Vorsicht beim Hantieren mit Töpfen und Pfannen.
• Betreiben Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.
• Glaskeramik ist unempfindlich gegen Temperaturschock und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und
harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rau sind und Grate aufweisen. Beim Verschieben können
Kratzer entstehen.
• Wenn Zucker oder eine Zubereitung mit Zucker auf die heiße Kochzone gelangt und schmilzt, entfernen Sie diese sofort, noch im heißen
Zustand, mit einem Reinigungsschaber. Erkaltet die Masse kann es
beim Entfernen zu Oberflächenschäden kommen.
• Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Glaskeramikfläche fern, z.B. Kunststoffe, Aluminiumfolien oder Herdfolien. Sollte doch etwas auf der Glaskeramikfläche
anschmelzen, muss dieses, ebenfalls sofort, mit dem Reinigungsschaber entfernt werden.
6
Gebrauchsanweisung
2
Entsorgung
Verpackungsmaterial entsorgen
• Alle Verpackungsteile sind recycelbar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und eventuell
Altgerät bitte ordnungsgemäß entsorgen.
• Beachten Sie bitte die nationalen und regionalen Vorschriften und
die Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe).
Entsorgungshinweise
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung.
• Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen. Netzkabel entfernen.
7
Gebrauchsanweisung
Die wichtigsten Merkmale Ihres Gerätes
• Glaskeramik-Kochfläche: Das Gerät verfügt über eine GlaskeramikKochfläche und 5 schnellaufglühende Kochzonen. Hierbei wird durch
besonders leistungsfähige Strahlungsheizkörper die Aufheizdauer des
Heizkörpers wesentlich verkürzt.
• Sensorfelder: Die Bedienung Ihres Gerätes erfolgt über
TOUCH-CONTROL-Sensorfelder.
• Reinigung: Der Vorteil der Glaskeramik-Kochfläche und der Sensorfelder ist ihre Reinigungsfreundlichkeit. Die glatte Oberfläche lässt
sich leicht reinigen (siehe Abschnitt: „Reinigen und Pflegen“).
• Sensorfeld Ein/Aus: Das Gerät besitzt mit dem Sensorfeld „Ein/Aus“
einen separaten Hauptschalter, mit dem sich die Stromversorgung
zum Gerät durch Berührung komplett ein- und ausschalten lässt.
• Anzeigen: Digitale Anzeigen informieren über eingestellte Kochstufen, aktivierte Funktionen sowie über eventuell vorhandene Restwärme der entsprechenden Kochzone.
• Sicherheitsabschaltung: Eine Sicherheitsabschaltung sorgt dafür,
dass sich alle Kochzonen nach einiger Zeit automatisch abschalten,
wenn keine Veränderung der Einstellungen vorgenommen wird.
• Warmhaltestufe: ! ist die Kochstufe, bei der Sie Speisen warmhalten können.
• Restwärmeanzeige: Ein h für Restwärme leuchtet in der Anzeige,
wenn die Kochzone eine Temperatur aufweist, bei der Verbrennungsgefahr besteht.
• Bräterzone: Das Kochfeld ist mit einer Bräterzone ausgestattet. Je
nach Einstellung kann sie als runde oder ovale Kochzone verwendet
werden, z.B. für Bräter.
• Dreikreis-Kochzone: Das Kochfeld verfügt über eine DreikreisKochzone. Damit bietet Ihr Gerät eine Kochzone mit variabler Größe,
z.B. für kleinere Töpfe. Dadurch kann Energie gespart werden.
• Timer: Mit dem integrierten Timer können alle Kochstellen automatisch abgeschaltet werden. Ist das Ende der Kochdauer erreicht, schaltet die Kochzone ab.
• Leistungsverteilung: Bei gleichzeitigem Betrieb der Kochzonen vorne
links, hinten rechts und vorne rechts regelt die Kochplattensteuerung
automatisch die optimale Verteilung der Heizleistung (siehe Abschnitt „Leistungsverteilung“.
8
Gebrauchsanweisung
Geräteaufbau
Ausstattung Koch- und Bedienfeld
Einkreis-Kochzone
1200W
Dreikreiskochzone
2700W
Einkreis-Kochzone
1800W
Zuschalttaste
Kochzonenwahl mit
Anzeigen für Kochstufe/Restwärme
Bedienfeld
Bräterzone
2200W
Einkreis-Kochzone
1800W
„Timer“
mit Kontrollanzeigen
Kochstufenwahl
Verriegelung
Haupttaste
„Ein/Aus“
9
Gebrauchsanweisung
Digitale Anzeigen
Die fünf Anzeigefelder, die den fünf Kochzonen zugeordnet sind,
zeigen:
– j, nach dem Einschalten und bei automatischer Abschaltung durch
die Sicherheitsfunktion,
– = bei Anwahl einer Kochzone,
– ! bis ), je nach gewählter Kochstufe,
– a bei Ankochautomatik,
– h bei Restwärme,
– f bei Fehlfunktion.
1 Sicherheitsabschaltung der Kochzonen
Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende
Kochzone automatisch ab.
In der Kochstufen-Anzeige aller eingeschalteten Kochzonen erscheint
h und nach dem Abkühlen j.
Die Kochzonen schalten sich ab bei:
• Kochstufe
1-2
nach 6 Stunden
• Kochstufe
3-4
nach 5 Stunden
• Kochstufe
5
nach 4 Stunden
• Kochstufe
6-9
nach 1,5 Stunden
3
Sollte sich eine oder mehrere Kochzonen vor Ablauf der angegebenen
Zeiten abschalten, siehe Kapitel „Was tun wenn...“.
Sicherheitsabschaltung aufheben
Zum Aufheben der aktivierten Sicherheitsabschaltung muss das Gerät
mit dem Sensorfeld EIN/AUS n aus- und anschließend wieder eingeschaltet werden. Danach sind die Kochzonen wieder betriebsbereit.
Abschaltung durch andere Ursachen
Überkochende Flüssigkeit, die auf das Bedienfeld gelangt, bewirkt das
sofortige Ausschalten aller Kochzonen.
Die gleiche Wirkung tritt ein, wenn Sie ein nasses Tuch auf das Bedienfeld legen. In beiden Fällen muss das Gerät wieder mit dem Hauptschalter n eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch
entfernt wurde.
10
Gebrauchsanweisung
Vor dem ersten Gebrauch
Erstes Reinigen
Das Glaskeramik-Kochfeld feucht abwischen.
1
Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!
Die Oberfläche könnte beschädigt werden.
Bedienung des Kochfeldes
3
Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine
Eigenart aller Glaskeramikkochzonen und beeinträchtigt weder Funktion noch Lebensdauer des Gerätes.
TOUCH-CONTROL-Sensorfelder
Zur Bedienung der TOUCH-CONTROL-Sensorfelder legen Sie Ihren Finger von oben und flach auf das gewünschte Feld, bis entsprechende
Anzeigen aufleuchten oder erlöschen, bzw. die gewünschte Funktion
ausgeführt wird.
Gerät einschalten
Das komplette Gerät wird mit dem Sensorfeld „Ein/Aus“ N eingeschaltet.
Das Sensorfeld „Ein/Aus“ ca. zwei Sekunden lang berühren.
Die digitalen Anzeigen zeigen j an und der Dezimalpunkt blinkt.
11
Gebrauchsanweisung
3
Nachdem das Sensorfeld „Ein/Aus“ zum Einschalten Ihres Gerätes betätigt wurde, muss innerhalb von ca. 10 Sekunden eine der Kochzonen
mit den Kochzonenwahltasten ausgewählt werden. Das Gerät schaltet
sich sonst aus Sicherheitsgründen wieder aus.
Gerät ausschalten
Zum kompletten Ausschalten des Gerätes Sensorfeld „Ein/Aus“ N
betätigen.
Das Sensorfeld „Ein/Aus“ ca. eine Sekunde lang berühren.
3
12
Nach dem Abschalten einer einzelnen Kochzone oder des gesamten
Kochfeldes wird vorhandene Restwärme mit h (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen angezeigt.
Gebrauchsanweisung
Kochzonenwahl
Zum Auswählen der gewünschten Kochzone das zugehörige Sensorfeld
für ca. eine Sekunde berühren.
Im zugehörigen Anzeigefeld der Kochzone leuchtet die Null mit Dezimalpunkt auf =.
3
Der Dezimalpunkt zeigt an, dass nur an dieser Kochzone Einstellungen
vorgenommen werden können.
13
Gebrauchsanweisung
Kochstufenwahl + und
Zum Einstellen bzw. Verstellen der Kochstufe (! bis )) für die gewählte Kochzone.
Mit dem Sensorfeld + die Kochstufe erhöhen.
Mit dem Sensorfeld - die Kochstufe verringern.
3
14
Wenn mehrere Kochzonen gleichzeitig in Betrieb sind, muss zum Verstellen der Kochstufe die gewünschte Kochzone durch Berühren des
entsprechenden Sensorfeldes ausgewählt werden. Der Dezimalpunkt im
Display zeigt die jeweils ausgewählte Kochzone an.
Gebrauchsanweisung
Dreikreis-Kochzone ein- und ausschalten
Je nach Topf- oder Pfannengröße kann bei der Dreikreis-Kochzone mit
dem Sensorfeld „Zuschaltung“ auf dem Bedienfeld zu der kleineren
Kochzone der jeweils größere Heizkreis zugeschaltet werden.
3
Diese können nur zugeschaltet werden, wenn der kleinere Heizkreis
schon eingeschaltet ist.
1. Die entsprechende Kochzone anwählen.
2. Die gewünschte Kochstufe einstellen.
15
Gebrauchsanweisung
3. Sensorfeld „Zuschaltung“ berühren.
Der mittlere Heizkreis wird zugeschaltet. Die Kontrolllampe unter dem
Symbol II leuchtet.
4. Bei erneutem Berühren des Sensorfeld „Zuschaltung“ wird der äußere
Heizkreis aktiviert. Die Kontrolllampe unter Symbol III leuchtet.
5. Zum Ausschalten der äußeren Heizkreise Sensorfeld „Zuschaltung“
berühren, der jeweils äußere Heizkreis wird abgeschaltet.
16
Gebrauchsanweisung
Bräterzone ein- und ausschalten
1. Die entsprechende Kochzone anwählen.
2. Die gewünschte Kochstufe einstellen.
3. Zum Ein- oder Ausschalten der Bräterzone legen Sie Ihren Finger flach
auf das Touch-Control-Sensorfeld „Zuschaltung“, bis die Kontrolllampe
aufleuchtet oder erlischt.
17
Gebrauchsanweisung
Kochzone ausschalten
1. Mit den Kochzonen-Sensorfeldern gewünschte Kochzone auswählen.
2. Zum Ausschalten die Sensorfelder + und - gleichzeitig berühren oder
mit Sensorfeld - auf Null zurückstellen.
3
18
Eine Kochzone kann nur ausgeschaltet werden, wenn der Dezimalpunkt
in der Kochzonenanzeige leuchtet.
Gebrauchsanweisung
Restwärmeanzeige
Nach dem Abschalten einer einzelnen Kochzone oder des gesamten
Kochfeldes wird vorhandene Restwärme mit h (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen angezeigt.
Auch nach dem Ausschalten der Kochzone erlischt die Restwärmeanzeige erst, wenn die Kochzone abgekühlt ist.
2
Sie können die Restwärme zum Schmelzen und Warmhalten von Speisen benutzen.
1
Achtung! Solange die Restwärmeanzeige leuchtet, besteht Verbrennungsgefahr.
1
Achtung! Bei einem Stromausfall erlischt auch Symbol h und damit
der Hinweis auf vorhandene Restwärme. Die Möglichkeit sich zu verbrennen besteht jedoch weiter. Dieses können Sie durch aufmerksames
Beobachten vermeiden.
19
Gebrauchsanweisung
Kochen mit der Ankochautomatik
Alle fünf Kochzonen des Kochfeldes sind in neun Stufen regelbar und
sind mit einer Ankochautomatik ausgestattet:
– !, kleinste Kochstufe
– ), höchste Kochstufe
– a, Ankochfunktion.
Wenn Sie die von Ihnen gewünschte Kochstufe mit dem Sensorfeld +
wählen, arbeitet die Kochzone für eine bestimmte Zeit mit der vollen
Leistung und schaltet automatisch auf die eingestellte Fortkochstufe
zurück.
Die Dauer des automatischen Ankochstoßes ist abhängig von der gewählten Fortkochstufe.
1. Mit den Kochzonensensorfeldern gewünschte Kochzone auswählen.
Sensorfeld + berühren, bis zur gewünschten Kochstufe ! bis (. Die
eingestellte Kochstufe wird zunächst angezeigt. Nach 5 Sekunden erscheint anstelle der Kochstufe das a (= Ankochautomatik) in der Anzeige. Nach Ablauf der Ankochzeit wird wieder die Kochstufe
angezeigt.
20
Gebrauchsanweisung
3
Wenn Sie während der Automatik-Funktion eine höhere Stufe wählen,
z.B. von # nach %, wird die Ankochzeit angepasst. Wählen Sie eine
niedrigere Stufe, wird die Ankochzeit sofort beendet.
3
Werden alle drei Kochzonen vorne links, hinten rechts und vorne rechts
gleichzeitig betrieben, steht für diese Kochzonen die Ankochautomatik
nicht zur Verfügung.
Kochen ohne Ankochautomatik
Wenn Sie die Kochzone ohne Ankochautomatik nutzen wollen, dann
wählen Sie die gewünschte Kochstufe mit dem --Sensorfeld.
1. Gerät einschalten und mit den Kochzonenwahltasten gewünschte
Kochzone auswählen.
2. Sensorfeld - berühren, um die gewünschte Kochstufe ) bis ! einzustellen.
3
Mit den Tasten + und - können Sie die Stufe jederzeit verstellen, solange die Kochzone ausgewählt ist.
Kochzone ausschalten
1. Mit den Kochzonenwahltasten gewünschte Kochzone auswählen.
2. Zum Ausschalten die Tasten + und - gleichzeitig drücken.
21
Gebrauchsanweisung
Bedienfeld verriegeln/entriegeln
Zu jedem beliebigen Zeitpunkt des Kochvorgangs kann das Bedienfeld
mit Ausnahme des Sensorfeldes „Ein/Aus“ verriegelt werden, um ein
Verstellen der Einstellungen, z.B. durch Darüberwischen mit einem Lappen, zu verhindern. Diese Funktion eignet sich auch als Kindersicherung.
1. Sensorfeld „Verriegelung“ so lange berühren bis die Kontrolllampe
leuchtet.
2. Um die Verriegelung wieder aufzuheben, Sensorfeld „Verriegelung“ erneut so lange berühren bis Kontrolllampe erlischt.
3
22
Kindersicherung! Wird bei eingeschalteter Verriegelung das Kochfeld
durch das Sensorfeld „Ein/Aus“ komplett ausgeschaltet, dann ist beim
Wiedereinschalten die Verriegelung immer noch aktiv. Zum erneuten
Einschalten der Kochzonen muss die Verriegelungsfunktion wie oben
beschrieben aufgehoben werden.
Gebrauchsanweisung
Leistungsverteilung
Wird bei den Kochzonen vorne links, hinten rechts und vorne rechts
gleichzeitig eine hohe Kochstufe (8 oder 9) eingestellt, übernimmt die
Kochfeldsteuerung automatisch die optimale Verteilung der Heizleistung. In diesem Fall erhält die zuletzt angewählte Kochzone Vorrang
und bekommt die gewählte Kochstufe 8 oder 9 zugeteilt. Die automatische Leistungsverteilung stellt die beiden anderen Kochzonen dann jeweils auf Kochstufe 7 ein. Die Kochstufenanzeigen dieser zwei
Kochzonen zeigen abwechselnd die ursprünglich eingestellte Stufe (8 /
9) und 7.
Die Ankochautomatik steht für die Kochzonen vorne links, hinten
rechts und vorne rechts nicht zur Verfügung, wenn diese drei Kochzonen gleichzeitig betrieben werden. Das heißt, wenn sich zwei der Kochstellen im Ankochautomatikbetrieb befinden und die dritte Kochstelle
dazugeschaltet wird, schaltet sich die Ankochautomatik automatisch
aus und die Kochstellen werden auf die Fortkochstufe eingestellt. In der
Anzeige wechselt die Anzeige "A" auf die eingestellte Fortkochstufe.
Können immer mit voller Leistung betrieben werden
Kochzonen mit automatischer Leistungsverteilung
23
Gebrauchsanweisung
Beispiel:
Kochzone
24
Kochstufeneinstellung
Anzeige
1. vorne links
9
7 und 9 abwechselnd
2. hinten rechts
9
7 und 9 abwechselnd
3. vorne rechts
9
9
Änderung vorne links
5
5
hinten rechts
9
7 und 9 abwechselnd
vorne rechts
9
9
Gebrauchsanweisung
Anwendung, Tabellen, Tipps
pps
Kochgeschirr
Je besser der Topf, desto besser das Kochergebnis.
• Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so
dick und plan wie möglich sein.
• Achten Sie beim Neukauf von Töpfen und Pfannen auf den BodenDurchmesser. Hersteller geben oft den oberen Durchmesser des Geschirrrandes an.
• Geschirr mit Aluminium- oder Kupferböden kann metallische Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder
gar nicht mehr zu entfernen sind.
• Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rauh sind oder Grate aufweisen. Beim Verschieben können
bleibende Kratzer entstehen.
• Im kalten Zustand sind die Topfböden üblicherweise leicht nach innen gewölbt (konkav). Sie sollten auf keinen Fall nach außen gewölbt (konvex)
sein.
• Wenn Sie Spezialgeschirr verwenden, (z.B. Dampfkochtopf, Simmertopf, WOK u.s.w.), beachten Sie
bitte die Herstellerangaben.
2
Tipps zur Energie-Einsparung
Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten:
• Töpfe und Pfannen grundsätzlich vor dem Einschalten der Kochzone aufsetzen.
• Verschmutzte Kochzonen und Geschirrböden erhöhen den Stromverbrauch.
• Töpfe und Pfannen, wenn möglich, immer mit dem
Deckel verschließen.
• Kochzonen vor Ende der Garzeit
ausschalten, um die Restwärme zu
nutzen, z.B. zum Warmhalten von
Speisen oder zum Schmelzen.
• Topfboden und Kochzone sollten
gleich groß sein.
• Bei Verwendung eines Schnellkochtopfes verkürzt sich die Garzeit um
bis zu 50%.
25
Gebrauchsanweisung
Tipps zum Kochen mit und ohne Ankochautomatik
Die automatische Ankochfunktion eignet sich für:
• Gerichte, die kalt aufgesetzt werden, bei hoher Leistung erhitzt werden und auf der Fortgarstufe nicht ständig beobachtet werden müssen,
• Gerichte, die in die heiße Pfanne gegeben werden.
Die automatische Ankochfunktion eignet sich nicht für:
• Gulasch, Rouladen und ähnliche Schmorgerichte, die bis zum Erreichen der richtigen Bräunung unter häufigem Wenden angebraten,
aufgegossen und fertiggeschmort werden,
• Klöße, Nudelgerichte mit viel Flüssigkeit,
• das Garen mit Schnellkochtöpfen,
• sehr große Mengen Suppen/Eintöpfe mit mehr als 2 Litern Flüssigkeit.
Allgemeine Hinweise:
3
26
• Beim Kochen ohne Ankochautomatik empfehlen wir zum Ankochen/
Anbraten der Speisen eine hohe Stufe einzustellen (mit der --Taste)
und anschließend auf der entsprechenden Fortgarstufe fertiggaren zu
lassen.
• Die Fortgarstufe ! können Sie zum Warmhalten von Speisen verwenden.
• Beobachten Sie die ersten Kochvorgänge! Dabei können Sie feststellen, welche Kochstufe für "Ihre Gerichte" in der von "Ihnen gewöhnlich zubereiteten Menge" mit "Ihrem Kochgeschirr" optimal ist. Sie
wissen dann bald die Vorzüge der Automatik zu schätzen und erhalten ein sicheres Gefühl für Ihr neues Kochfeld.
Gebrauchsanweisung
Anhaltswerte zum Kochen mit der Kochstelle
Die Angaben in den folgenden Tabellen sind Richtgrößen. Welche
Schalterstellung für Kochvorgänge erforderlich ist, hängt von der
Qualität der Töpfe und von der Art und Menge der Lebensmittel ab
Schalterstellung
Ankochzeit
der Automatik1
(Min.)
9
8
4,5
7
3,5
6
2,5
5
8,5
4
6,5
3
4,8
2
3,0
1
1,0
Garvorgang
Beispiele für die Anwendung
Ankochen
Anbraten
Fritieren
Ankochen großer Flüssigkeitsmengen,
Spätzle kochen,
Anbraten von Fleisch,
(Gulasch anbraten, Schmorbraten)
Starkes Braten
Steaks, Lendenstücke,
Kartoffelpuffer,
Bratwürste,
Pfannkuchen/Flädle
Braten
Schnitzel/Koteletts,
Leber, Fisch,
Frikadellen, Spiegeleier
Kochen
Kochen bis 1,5 l Flüssigkeit,
Kartoffeln, Gemüse
Dämpfen
Dünsten
Quellen
Dämpfen und Dünsten von kleineren
Mengen Gemüse,
Quellen von Reis und
Milchgerichten
Warmhalten
Schmelzen
Warmhalten von Speisen,
Butter schmelzen,
Gelatine auflösen,
Schokolade schmelzen
1) beim Kochen ohne Automatik kann die Ankochzeit individuell gewählt werden.
3
Wir empfehlen, beim Ankochen oder Anbraten auf die Ankochstufe „9“
zu stellen und Speisen mit einer längeren Garzeit anschließend auf der
entsprechenden Fortgarstufe fertiggaren zu lassen.
27
Gebrauchsanweisung
Reinigung und Pflege
Kochfeld
1
Achtung: Reinigungsmittel dürfen nicht auf die heiße Glaskeramikfläche gelangen! Alle Reinigungsmittel müssen nach der Reinigung mit
ausreichend klarem Wasser entfernt werden, da sie beim Wiederaufheizen ätzend wirken können!
Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. Grill- oder
Backofensprays, grobe Scheuermittel bzw. kratzende Topfreiniger.
3
Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch, wenn
sie handwarm oder kalt ist. So vermeiden Sie das Festbrennen von Verschmutzungen.
Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde
Verfärbungen mit einem handelsüblichen Glaskeramik- oder Edelstahlreiniger entfernen, z.B. mit „Sidol-Edelstahlglanz“, „Stahl-Fix“,
„WK-Top“ oder „Cillit“.
Leichte Verschmutzungen
1. Glaskeramikfläche mit einem feuchten Tuch und ein wenig Handspülmittel abwischen.
2. Anschließend mit einem sauberen Tuch trockenreiben. Es dürfen keine
Reinigungsmittelrückstände auf der Oberfläche verbleiben.
3. Die gesamte Glaskeramikfläche einmal in der Woche mit einem handelsüblichen Glaskeramik- oder Edelstahlreiniger gründlich reinigen.
4. Danach die Glaskeramikfläche mit ausreichend klarem Wasser abwischen und mit einem sauberen fusselfreien Tuch trockenreiben.
28
Gebrauchsanweisung
Festklebende Verschmutzungen
1. Zur Entfernung von übergekochten
Speisen oder festgeklebten Spritzern einen Reinigungsschaber benutzen.
2. Den Reinigungsschaber schräg zur
Glaskeramikfläche ansetzen.
3. Verschmutzungen mit gleitender
Klinge entfernen.
Reinigungsschaber und Glaskeramikreiniger erhalten Sie im Fachhandel.
3
1 Spezielle Verschmutzungen
1. Eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie oder
andere schmelzbare Materialien sofort, noch im heißen Zustand, mit
einem Reinigungsschaber entfernen.
Achtung: Beim Hantieren mit dem
Reinigungsschaber auf der heißen
Kochzone besteht Verbrennungsgefahr!
2. Anschließend das abgekühlte Kochfeld normal reinigen.
1
3
Sollte die Kochzone mit darauf geschmolzenen Materialien bereits abgekühlt sein, erwärmen Sie diese nochmals vor der Reinigung.
Kratzer oder dunkle Flecken in der Glaskeramikfläche, die z.B. durch
scharfkantige Topfböden entstanden sind, lassen sich nicht entfernen.
Sie beeinträchtigen jedoch die Funktionsfähigkeit des Kochfeldes nicht.
29
Gebrauchsanweisung
Was tun, wenn ...
Abhilfe bei Störungen
Möglicherweise handelt es sich bei einer Störung nur um einen kleinen
Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können.
Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.
1
Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall
an Ihren Fachhändler oder an den Kundendienst.
Was tun, wenn ...
.... die Kochzonen nicht funktionieren?
Überprüfen Sie, ob
– die Sicherung in der Hausinstallation (Sicherungskasten) intakt ist.
Sollten die Sicherungen mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur.
– das Gerät richtig eingeschaltet ist,
– Kontrolllampen im Bedienfeld leuchten,
– die entsprechende Kochzone eingeschaltet ist,
– die Kochzonen auf die gewünschte Fortgarstufe eingestellt sind
(siehe Kapitel „Kochen“),
– die Sicherheitsabschaltung der Kochzonen ausgelöst hat
(siehe Kapitel „Sicherheitsfunktionen“).
.... die Kochzonen sich nicht einschalten lassen?
Überprüfen Sie, ob
– das Bedienfeld verriegelt ist (siehe Kapitel „Bedienfeld verriegeln“).
– zwischen dem Betätigen der Ein-/Aus-Taste und dem Einschalten der
gewünschten Kochzone eine Zeitspanne von mehr als 10 Sekunden
vergangen ist (siehe Kapitel „Gerät einschalten“).
– die Sensorfelder durch ein feuchtes Tuch oder mit Flüssigkeit teilweise bedeckt sind.
.... die Anzeige bis auf j bzw. h für Restwärme plötzlich ausfällt?
Überprüfen Sie, ob
– aus Versehen die Ein-/Aus-Taste betätigt wurde.
– die Sensorfelder durch ein feuchtes Tuch, Flüssigkeit oder ähnlichem
teilweise bedeckt sind.
– die Sicherheitsabschaltung aktiviert wurde.
30
Gebrauchsanweisung
.... nach dem Ausschalten der Kochzonen kein j bzw. h für Restwärme in der Anzeige erscheint?
Überprüfen Sie, ob
– die Kochzone nur kurz in Betrieb gewesen und daher noch nicht heiß
genug ist.
Sollte die Kochzone heiß sein, rufen Sie bitte den Kundendienst.
.... sich eine Kochzone nicht ausschalten lässt?
Überprüfen Sie, ob
– die Berührungsschalter durch ein feuchtes Tuch oder mit Flüssigkeit
teilweise bedeckt sind.
– die Verriegelung eingeschaltet ist.
.... sich eine Kochzone nicht einschalten lässt?
Überprüfen Sie, ob
– die Verriegelung eingeschaltet ist.
.... die Anzeige f leuchtet?
Überprüfen Sie, ob die Kochzone überhitzt wurde.
Diese Anzeige leuchtet bei Überhitzung, Fehlern in der Elektronik oder
aus Sicherheitsgründen.
.... die Anzeige zwischen zwei Kochstufen z.B. 9 und 7 wechselt?
Überprüfen Sie, ob die Kochzonen vorne links, hinten rechts und vorne
rechts gleichzeitig in Betrieb sind und lesen Sie den Abschnitt „Leistungsverteilung“.
Wenn Sie aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, kann der Besuch des Kundendienst-Technikers auch
während der Garantiezeit nicht kostenlos erfolgen.
31
Montageanweisung
Montageanweisung
1
Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch
einen konzessionierten Fachmann vorgenommen werden.
Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden
der Garantieanspruch entfällt.
Technische Daten
Gerätemaße
Breite
Tiefe
Höhe
1029 mm
519 mm
43 mm
Leistungsaufnahme
Kochzone vorne links ø 180 mm
Kochzone hinten links ø 145 mm
Kochzone Mitte ø 145/210/275 mm
Kochzone hinten rechts 170x265 mm
Kochzone vorne rechts ø 180 mm
Heizkörperspannung
Gesamtanschlusswert max.
32
1800 W
1200 W
1000/2000/2700 W
1500/2200 W
1800 W
230 V ~
7,9 kW
Montageanweisung
Bestimmungen, Normen, Richtlinien
Dieses Gerät entspricht folgenden Normen:
• EN 60335-1 und EN 60335-2-6
bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch
und ähnliche Zwecke und
• EN 60350 bzw. DIN 44546 / 44547 / 44548
bezüglich der Gebrauchseigenschaften von Elektroherden, Kochmulden, Backöfen und Grillgeräten für den Haushalt.
• EN 55014-2 / VDE 0875 Teil 14-2
• EN 55014 / VDE 0875 Teil 14 / 1999-10
• EN 61000-3-2 / VDE 0838 Teil 2
• EN 61000-3-3 / VDE 0838 Teil 3
bezüglich der grundlegenden Schutzanforderungen zur elektro-magnetischen Verträglichkeit (EMV).
;
Dieses Gerät entspricht den folgenden EG-Richtlinien
• 93/68/EWG CE Kennzeichnungs-Richtlinie
• 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie einschließlich Änderung 90/683/EWG
• 89/336/EWG vom 03./05.1989 (EMV-Richtlinie
einschließlich Änderungsrichtlinie 92/31/EWG)
33
Montageanweisung
1 Sicherheitshinweise für den Installateur
• In der elektrischen Installation ist eine Einrichtung vorzusehen, die es
ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind.
3 mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FISchalter und Schütze.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr
dem Typ Y (EN 60 335-2-6). Nur Geräte dieses Typs dürfen einseitig
an nebenstehende Hochschränke oder Wände eingebaut werden.
• Schubladen dürfen nicht unter dem Kochfeld montiert werden.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
• Die Standsicherheit des Einbauschrankes muss DIN 68930 genügen.
• Zum Schutz gegen Feuchtigkeit sind alle ausgesägten Schnittflächen
mit geeignetem Dichtungsmaterial zu versiegeln.
• Bei gefliesten Arbeitsflächen müssen die Fugen im Auflagebereich des
Kochteils mit Fugenmaterial voll ausgefüllt sein.
• Bei Natur-, Kunststein- oder Keramikplatten müssen die Schnappfedern mit geeignetem Kunstharz- oder Zweikomponentenkleber eingeklebt werden.
• Dichtung im Auflagerahmen auf einwandfreien Sitz und lückenlose
Auflage prüfen. Es darf keine zusätzliche Silikon-Dichtungsmasse
aufgetragen werden, das erschwert den Ausbau im Servicefall.
• Zur Demontage muss die Mulde von unten herausgedrückt werden.
• Die Arbeitsplatte im Ausschnittbereich reinigen.
• Das mitgelieferte, einseitig selbstklebende Dichtungsband auf der
Oberseite der Küchenarbeitsplatte entlang des Ausschnitts aufkleben.
Die Schnittstelle soll in der Mitte einer Seite liegen. Nach dem Ablängen (einige mm zugeben) die beiden Enden stumpf gegeneinander
drücken.
1
HINWEIS:
Falls die Eckverbindungen der Arbeitsplatte mit Spannelementen verbunden wurden, so ist darauf zu achten, dass zumindest die vorderen,
links und rechts, nach Abbinden des Klebers und vor Einbau des Kochfeldes entfernt werden.
34
Montageanweisung
Elektroanschluss
Vor dem Anschluss ist zu prüfen, ob die Nennspannung des Gerätes, das
ist die auf dem Typenschild angegebene Spannung, mit der vorhandenen Netzspannung übereinstimmt. Das Typenschild befindet sich auf
der unteren Verkleidung des Kochteils.
Die Heizkörperspannung beträgt AC230 V ~. Auch bei älteren Netzen
mit AC220 V ~ arbeitet das Gerät einwandfrei.
Der Netzanschluss des Kochteils ist so auszuführen, dass eine allpolige
Trennmöglichkeit mit einer Kontaktöffnungsweite von mindestens
3 mm, z.B. LS-Automat,FI-Schutzschalter oder Sicherung,vorhanden ist.
Als Netzanschlussleitung muss eine Leitung vom Typ H05VV-F oder höherwertig verwendet werden.
Der Anschluss ist gemäß Schema vorzunehmen. Je nach AnschlussSchema sind die Anschlussbrücken entsprechend einzusetzten. Der
Schutzleiter wird mit Klemme x verbunden. Die Schutzleiterader
muss länger sein als stromführende Adern.
Die Kabelanschlüsse müssen vorschriftsmäßig ausgeführt und die
Klemmschrauben fest angezogen werden.
Abschließend ist die Anschlussleitung mit der Zugentlastungsklemme
zu sichern und die Abdeckung durch festes Andrücken zu schließen
(einrasten).
Vor dem ersten Einschalten müssen evt. vorhandene Schutzfolien oder
Aufkleber von der Glaskeramikfläche oder dem Rahmen entfernt werden.
1
Nach dem Anschließen an die Stromversorgung sind alle Kochzonen zur
Prüfung der Betriebsbereitschaft nacheinander in Maximalstellung kurz
einzuschalten.
35
Montageanweisung
36
Service
Service
Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt,
die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort
nach.
Handelt es sich um eine technische Störung?
Dann wenden Sie sich bitte an unseren Kundendienst oder einen unserer Service-Partner (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die
Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typschild:
• PNC-Ziffer (9 Ziffern),
• S-No-Ziffer (9 Ziffern).
Wir empfehlen, die Kennziffer hier einzutragen, damit Sie sie stets zur
Hand haben:
PNC
. . . . . . . . .
S-No . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
• wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt
„Was tun, wenn ...“) selbst hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muss. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben
beschriebenen Weise gut vorbereiten.
37
Montage/Assembly
156
157
158
Ausbau / Demontage / Démontage / Removal
159
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
319 602 800-B-060802-05
Änderungen vorbehalten
Wijzigingen voorbehouden
Sous réserve de modifications
Subject to change without notice
Download PDF

advertising
